Замена передних стоек на Рено Логан своими руками видео
Не смотря на то, что Рено Логан обладает прекрасными показателями в работе передней подвески, рано или поздно придёт то время, когда ей потребуется замена. Поэтому абсолютно каждый владелец этого автомобиля должен уметь и знать, как провести их демонтаж и сборку своими руками, и наша статья поможет вам в этом.
Как узнать, что пора задуматься о замене передних амортизаторов?
На фото обозначены подтёки амортизационной стойки на Рено Логан первого поколения
О том, чтобы узнать требуется ли замена передних стоек не надо быть экспертом в этом деле, поведение автомобиля всё скажет само за себя. Подвеска автомобиля Рено Логан устроена таким образом, что в-первую очередь возникнет ощущение вибрации в теле, при поездке даже на небольших неровностях дорожного полотна, и особенно сильно такой эффект будет проявляться при изменениях в скорости. Также появляются стуки при проезде дорожных неровностей (ямы, кочки, лежачие полицейские).
Самостоятельно же диагностику можно провести визуально проверив состояние стоек на наличие подтёков, а также при поочерёдном покачивании каждой из сторон, автомобиль будет произвольно «болтаться», напоминая движение катера по волнам.
Заблаговременно сообщаем, что замена передних стоек производится только парно, следовательно, все запчасти и принадлежности приобретаются как для левой, так и для правой стороны. Это делается для того, чтобы после проведения всех работ, было идеально провести операцию по развал-схождению.
Инструмент и оборудование для замены
Для того, чтобы провести замену передних стоек на Рено Логан потребуются следующие запчасти:

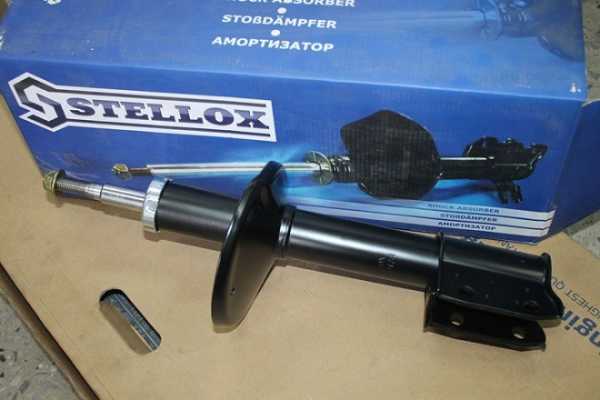

- Новые стойки.
- Опорные чашки.
- Противопылевые чехлы – представляет из себя специальную «гофру», защищающая стойку от пыли и её частиц.
- Резиновая опора.
- Отбойники – обеспечивает выполнение амортизационных свойств стойки.
- Комплект подшипников.
- Самоконтрящиеся гайки – для крепления новой стойки к рычагу.
- Новые пружины для амортизатора – их замену следует проводить лишь в тех случаях, когда старые элементы сломаны или уже не отвечают техническим требованиям (просели).
В магазинах по продаже запчастей для передней подвески Рено Логан, присутствует так называемый «ремкомплект», в который входит: опорный подшипник, опора и шайба. Такой комплект следует приобретать только тогда, когда всем элементам требуется замена. Потому, как следуя из отзывов опытных «логановодов», повреждение опоры происходит крайне редко и в большинстве случаях её замена не требуется.
Также для проведения таких работ потребуются следующие инструменты:
- Набор накидных и рожковых ключей.
- Шестигранник — звёздочка на «6».
- Смазка WD-40 или жидкий ключ.
- Стяжки для пружин.
Имея такой небольшой набор инструментов, можно без труда заменить стойки.
Последовательный порядок замены передних стоек
- Устанавливаем автомобиль на ровную поверхность. Можно предварительно установить противооткатные башмаки или кирпичи под задние колёса.
- Открываем капот и с помощью накидного ключа на 21, фиксируя шестигранником шток от прокручивания, откручиваем гайку фиксатора стойки.
Для того чтобы открутить гайку, необходимо зафиксировать шток с помощью шестигранника.
Эту гайку необходимо лишь ослабить а не откручивать.
Для того чтобы легче открутить гайку, следует немного обработать её смазкой.
Так выглядит стойка когда болты от неё откручены.
Так выглядит стойка стянутая пружинами.
Поочерёдно разбираем стойку и производим замену всех необходимых деталей в обратном порядке.
А так выглядит вновь собранная стойка.
Полезные советы от Логановодов
- Для того, чтобы все болты и соединения лучше демонтировать с мест фиксации, используйте WD-40 или жидкий ключ.
- Установку вновь собранных стоек производим в порядке аналогичном снятию.
- Финальной частью такого ремонта, будет посещение специализированного автосервиса для выполнению процедуры по развал-схождению колёс.
Как вы могли убедиться самостоятельно, в проведении такой операции как замена передних стоек на Рено Логан нет ничего сложного. Достаточно лишь строго придерживаться инструкции и неукоснительно соблюдать порядок работ.
Для того, чтобы значительно увеличить срок службы амортизаторов, советуем провести установку стабилизатора передней подвески. Подобная опция уменьшает нагрузку на всю подвеску и, следовательно, продлевает срок службы всех элементов в целом.
При замене передних стоек использование стяжек для пружин, в принципе, не обязательно. При откручивании штока от опорного подшипника пружина полностью разжимается и не выстреливает, но лучше проверить, т.е. в собранном виде на снятой стойке попробовать от руки провернуть пружину. Если от руки с усилием пружина провернулась, то можно смело разбирать стойку без стяжек.
«Если от руки с усилием пружина провернулась, то можно смело» — сдавать пружину на металлолом (просела)…
Я не могу сказать, что машина у меня стала вести себя как то по другому… Но вот на стойках есть небольшие подтеки, меньше чем на фото в начале статьи… Подскажите, при появлении даже небольших подтеков лучше поменять стойки сразу или можно еще проехать на таких.
Посмотрите интересное видео по этой теме
eurasia-avto.ru
Замена передней стойки Рено Логан: видео, амортизатор. опора
Если во время движения по ухабистым дорогам водитель Рено Логан и его спутники ощущают неприятные удары в подвеске, то это означает, что требуется замена стойки. Такую необходимость также может подтвердить присутствие вибраций кузова, даже если автомобиль перемещается по полотну с незначительными неровностями. Особая чувствительность к таким воздействиям проявляется у кузова при смене скоростного режима.
К замене стоек следует прибегать, когда во время принудительного покачивания одной из сторон стоящего на месте автомобиля наблюдается длительная раскачка кузова с невозможностью мгновенного затухания колебаний. К такому способу проверки склоняются мастера станций обслуживания авто.
Заменять амортизаторы рекомендуется сразу с обеих сторон. Для этого следует приобретать комплект изделий. Такая мера позволяет гарантировано обеспечить последующую устойчивость на дороге и корректно выполнить регулировку углов положения колес.
Какими приспособлениями и материалами запастись?
Когда подвергается замене передняя стойка, или же задняя, касаемо потребного оборудования и запчастей заметим, что все должно быть приобретено заблаговременно.
Для работы нужны:
- гофрированные пыльники стоек;
- резиновые «отбойники» и опоры;
- самоконтрящиеся гайки;
- подшипники в комплекте;
- пружины (если им также требуется замена) и амортизатора.
«Отбойник» служит для предотвращения деформации штока при посадке амортизатора «на жесткую». Пыльник предохраняет шток от попадания влаги, грязи, абразива и прочих изнашивающих зеркальную поверхность и манжету дорожных «артефактов».
Для стоек производитель предусмотрел наличие ремонтного комплекта. Он состоит из таких изделий:
- опорных подшипников;
- шайб и опор.
Набор подлежит приобретению в случаях, когда необходима замена опор. По заверениям мастеров Рено Логан редко «страдают» выходом из строя этих компонентов, поэтому не будем настаивать на обязательности покупки.
Алгоритм действий замены стойки
Поскольку у стоек присутствует определенный ресурс (пробег авто Renault Logan), то к их замене необходимо склоняться периодически.
Ховер н3 или Дастер
Регулировка фар Дастер
- Автомобиль фиксируем на ровной площадке.
- Подставляем под колеса кормы противооткатные средства.
- Откручиваем гайку, которая удерживает амортизатор. Здесь потребуется воспользоваться «услугами» ключа на «21». Стоечный шток при этой манипуляции удерживается шестигранником размером на «62».
- Прибегаем к открытию опорной «чашки».
- На один оборот ослабляем момент гайки штока. Необходим ключ на «27».
- Вывешиваем автомобиль (подъемником) или его перед (домкратами). Подставляем страховочные подпоры.
- Демонтируем колесо. Ключом на «18» отвинчиваем гайки, удерживающие суппорт тормозов, который отводим в сторону и временно подвешиваем подручными средствами. Также присутствует иной вариант: откручиваем болт вверху (ключ на «13»), причем с помощью ключа на «17» удерживаем направляющий винт.
- Винты извлекаем посредством несильного постукивания подходящим молотком.
- Переходим к демонтажу непосредственно стоек (поочередно). Откручиваем крепеж стойки от компонентов подвески. Вынимаем сборку из колесной арки.
- Чтобы снять пружины необходимо запастись специальными стяжками. Они устанавливаются напротив друг друга (если их две), после вращающими действиями выполняется сжатие пружины до момента ее освобождения от нагрузки.
- После разборки стойки Renault Logan устанавливаем новые изделия и собираем все в обратной последовательности. Таким образом, собирается как передняя стойка, так и задняя.
- Гайку штока затягиваем до достижения моментом значения в 4,4 кгс*м.
- Теперь устанавливаем ранее демонтированные компоненты подвески, опускаем автомобиль и затягиваем колесный крепеж.
Подведем итоги
После всех манипуляций направляемся в сервис для проверки углов установки колес Рено Логан. Заметим, что стойки кормы подлежат замене реже, чем эти элементы в передке. Замена стойки процесс вполне выполнимый самостоятельно, самое главное определиться какие лучше стойки и соблюдать алгоритм действий, если требуется поменять амортизатор. Для лучшего понимания работы, можно посмотреть видео.
zamenarenault.ru
Замена передних стоек Рено Логан
Здравствуйте. Произведем замену передних стоек на Рено Логан первого поколения.
Если вы слышите стуки при езде, то посмотрите на передние стойки. Если они замасленные, значит пора их менять.
Инструменты:
- домкрат
- ключ для колесных болтов
- набор рожково-накидных ключей
- молоток
- плоская отвертка
- шестигранник на шесть
- глубокая головка на двадцать семь
- вороток
- тиски
- металлическая щетка
Артикул:
- G7203 — передняя стойка от Монро
- 900 307 — пыльник и отбойник от Sachs, комплект
- M25504 — опорный подшипник от SNR
- 31345 01 — опора стойки от Lemforder
- 4017000 — пружина LESJOFORS
Пошаговая инструкция
1. Поддомкрачиваем и снимаем колесо.

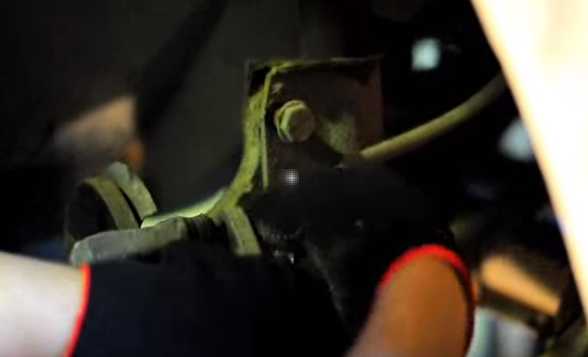

2. С помощью двух ключей на восемнадцать откручиваем гайки болтов крепления стойки к кулаку.
3. Вынуть нижний болт мешает суппорт. Разводим колодки с помощью плоской отвертки и откручиваем верхний болт крепления суппорта. Одним ключом держим, другим крутим болт.
4. Поднимаем суппорт. Теперь у нас появился доступ чтобы вынуть нижний болт.
5. Подбиваем молотком, а дальше от руки вынимаем нижний болт.
6. Опускаем суппорт и закручиваем болт. Когда будем закреплять новую стойку болты вставим с другой стороны.
7. Выбиваем верхний болт и отделяем ухи крепежа стойки от кулака.

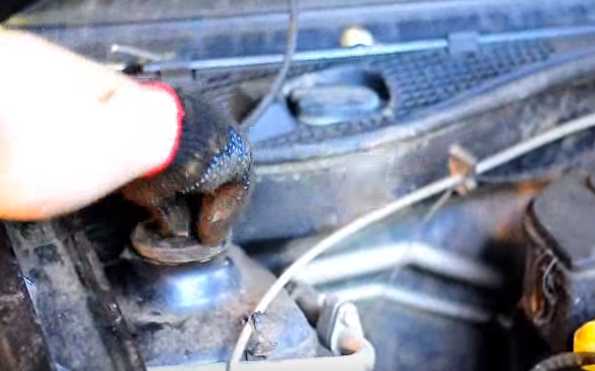

8. Открываем капот и откручиваем верхнюю гайку крепления стойки. Для откручивания берем накидной ключ на двадцать один и шестигранник на шесть для того чтобы зафиксировать шток от поворота.
Во время откручивания последних витков резьбы верхней гайки, придерживаем стойку рукой чтобы она вам не упала на ноги.
9. Берем аккуратно стойку в тиски и откручиваем головкой на двадцать семь гайку стойки.
Стяжка пружин на передних стойках не нужна, ход пружины небольшой, она не выстрелит.
10. После откручивания гайки снимаем со стойки:
- опору
- опорный подшипник
- чашку
- пружину
- пыльник с отбойником
11. Новую стойку нужно прокачать. Нажимаем на шток 5-10 раз, он должен начать ходить плавно и без провалов.
После прокачки не кладите стойку горизонтально.
12. После прокачки одеваем новый пыльник с отбойником.
13. Одеваем пружину широкой частью вниз и попадем внизу в два паза (замка).
14. Очищаем чашку от грязи и смотрим чтобы не было трещин. При необходимости меняем.
Чашки корродируют и могут лопаться.
15.Одеваем чашку на стойку.

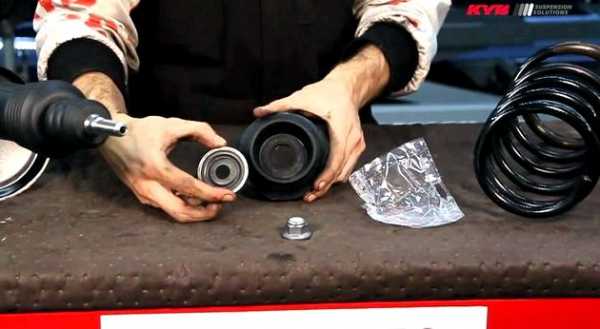

16. Вращающейся стороной кладем опорный подшипник в опору и одеваем это все на стойку.
Опору и опорный подшипник устанавливайте новые.
17. Наживляем гайку стойки.
18. Берем стойку в тиски и затягиваем гайку.
19. Продеваем стойку из-под арки на место и наживляем верхний болт крепления.
Резиновую чашку менять не обязательно, она крайне редко выходит из строя.
20. Совмещаем отверстия крепежа, вставляем и затягиваем два болта.
21. Затягиваем верхний болт крепежа.
Советы
Не забывайте что стойки меняются парой.
Правая и левая передние стойки меняются одинаково. В инструкции выше показана замена на правой стороне.
После любого вмешательства в подвеску нужно делать развал-схождение. Но целенаправленно после замены передней стойки на Логан делать развал-схождение не обязательно. Еще хочу добавить что процедуру развал-схождение желательно делать раз в год даже без обслуживания подвески.
Видео урок
umelyeruki.info
Замена передней стойки Рено Логан
Здравствуйте уважаемые, читатели блога AAuhadullin. Решил написать статью о том, как производится замена передних стоек Рено Логан автомобиля. Начнем с того, что амортизаторы автомашины превращают энергию колебания кузова и колес в тепло. То, что поддается такому краткому описанию, оказывает, однако огромное влияние для безопасности езды, комфортабельность, затем преждевременный износ деталей.
Колеса, теряя контакт с дорогой, не могут осуществлять передачу тормозных, приводных, боковых сил.
Прежде всего, увеличивается износ покрышек, а также компонентов ходовой части. Также пассажиры ощущают удары по позвоночнику при движение кузова через неровности, изменения направления, торможения либо ускорения машины.
Произведя демонтаж старых амортизаторов, разберем его и проверим состояние всех деталей. Как показывает практика, при замене передней стойки Рено Логан следует замена сразу двух на одной оси.
Рекомендую заранее купить вместе с амортизаторами резиновые защитные чехлы от пыли «гофры передние», буфер хода сжатия «отбойники», опоры резиновые, подшипники опорные, упорные чашки, самоконтрящиеся гайки фиксации опоры. Если пружины со временем просели или лопнули, их тоже рекомендую вам сразу приобрести для замены с обеих сторон.
1-гладкий шток с хромированным покрытием; 2-буфер хода сжатия «отбойник»; 3-пыльник «гофра передняя»
Резиновый пыльник «гофра передняя», является резиновым предохранительным чехлом, а буфер хода сжатия «отбойник», является амортизатор самого амортизатора. Резиновый пыльник нужен для того, что бы гладкий шток с хромированным покрытием был зачищен от абразива, который образуется при езде. Отбойник стойки одевается на шток амортизатора, поэтому его задача смягчать удары, прежде всего, чтобы шток не доходил до дна.
Повторюсь еще, так как важно знать: неисправен у вас один передний амортизатор, проводится замена сразу двух передних стоек автомобиля Renault Logan . То есть если потекло с одной стороны, то замена двух на одной оси. Такое действие необходимо для сохранения безопасности и управляемости своей машины. Пружины также меняются с обеих сторон для безопасности.
Замена передних амортизаторов
- 1. Ставим автомобиль наручник, дополнительно под колеса устанавливаем противооткатные башмаки или кирпичи
- 2. Возьмите ключ-шестигранник «на 6» ключ накидной «на 21» и открутите гайку крепления стойки к кузову до конца
- 3. Уберите упорную шайбу «чашку»
- 4. Возьмите ключ накидной «на 27» и ослабьте гайку штока на один или полтора оборота
- 5. Приподнимаем передок с обеих сторон и устанавливаем металлические опоры «козлы» (для безопасности дополнительно подкладываем снятые колеса под рычаги)
- 6. Возьмите ВД 40 и обильно обрызгайте гайки, а также болты крепления стойки, суппорта
- 7. Возьмите ключ-трещотку с головкой «на 18» и открутите верхний болт крепления суппорта, а затем ослабьте нижний и отведите суппорт, в сторону. Можно использовать второй вариант: вывернуть верхний болт крепления верхнего направляющего пальца тормозного механизма накидным или торцовым ключом «на 13», удерживая направляющий палец от проворачивания рожковым ключом «17»
- 8. Далее накидным ключом «на 18» отвернем верхние нижние гайки, придерживая с другой стороны рожковым ключом болт крепления стойки к поворотному кулаку
- 9. Слегка постукивая молотком, вытаскиваем болты
- 10. Аккуратно снизу вынимаем переднею стойку автомобиля Renault Logan
- 11. Установив стяжки для пружин диаметрально противоположно друг другу на снятую стойку, стягиваем пружину пока верхняя чашка опоры, не будет крутиться
- 12. Затем ключом « 27» открутим до конца уже в начале работы ослабленную гайку штока
- 13. Разберите амортизатор подетально
- 14. Соберите новые или старые рабочие стойки автомобиля, с обновленными деталями установив детали в порядке, обратном снятию. Не забудьте правильно установить пружину на нижней чашке
- 15. Гайку штока и верхнего крепления амортизатора к кузову затягивайте до предписанного момента 44 Н•м (4,4 кгс•м) на автомобиле, стоящем уже на земле
- 16. Далее едим на развал схождение (проверку и регулировку углов установки колес)
Автослесаря говорят, что пружины меняются, когда они лопнули или просели. А замена стойки передней или задней проводится, когда качнув кузов, машина так и продолжает болтаться, как будто их в принципе нет.
Посмотрите интересное видео по этой теме
eurasia-avto.ru
Замена передних стоек на Рено Логан 2
Амортизаторные стойки и пружины следует заменять парой, даже если неисправна только одна.
Для выполнения работы потребуются:
— подставка под автомобиль;
— специальное приспособление для отворачивания гайки штока амортизатора (вместо приспособления можно использовать высокую торцовую головку на 21 мм с лысками под ключ) или Z -образный ключ на 21 мм и шестигранный ключ на 6 мм.
Снятие
1. Подготавливаем автомобиль к выполнению работы.
2. Открываем капот и. удерживая шток амортизаторной стойки шестигранным ключом на 6 мм, ключом на 21 мм ослабляем гайку верхнего крепления стойки.
3. Поднимаем автомобиль и устанавливаем его на подставку.
4. Окончательно отворачиваем гайку верхнего крепления стойки 1 и снимаем упорную шайбу 2.
5. Снимаем переднее колесо (см. тут).
6. Ключом на 10 мм отворачиваем болт 2 крепления кронштейна тормозного шланга 1 и провода 3 датчика ABS…
… и отсоединяем кронштейн.
7. Удерживая ключом на 18 мм болты крепления поворотного кулака, вторым ключом того же размера отворачиваем гайки.
8. Извлекаем болты крепления поворотного кулака к стойке и снимаем стойку в сборе с автомобиля.
Установка
Устанавливаем стойку в обратной последовательности. Гайки и болты креплений затягиваем предписанными моментами:
гайка крепления стойки к кузову — 44 Нм;
гайка штока амортизаторе — 62 Нм;
гайка болта крепления поворотного кулака к стойке — 105 Нм.
Видео по замене
carpod.ru
Замена передних стоек Рено Логан 1,4
Производим замену передних стоек передней подвески на автомобиле Рено Логан 1,4 при появлении хорошо ощутимых стуков в подвеске при движении по неровной дороге («гребенке», ямам), раскачке автомобиля при перестроении, выходе из строя деталей стойки (амортизатора, пружины, пыльника, буфера хода сжатия). См. «Проверка амортизаторов Рено Логан».
Для замены передней стойки на автомобиле Рено Логан 1,4 необходимо всего лишь отсоединить крепление ее амортизатора от кузова («чашка») и крепление корпуса стойки от поворотного кулака.
Понадобятся следующие инструменты
— Шестигранник на «6»
— Изогнутые накидные ключи на «21» и «27»
— Накидной ключ на «13»
— Рожковый ключ на «17»
Подготовительные работы
— Фиксируем автомобиль ручником и упорами под колеса на ровной площадке
— Поддомкрачиваем одну из сторон автомобиля и снимаем переднее колесо
— Очищаем от загрязнения элементы передней подвески в арке колеса
— Зачищаем металлической щеткой болты и гайки крепления корпуса передней стойки к поворотному кулаку, обрабатываем их проникающей жидкостью
Порядок замены передних сток передней подвески автомобиля Рено Логан 1,4
Ослабляем затяжку гайки верхнего крепления амортизационной стойки к кузову автомобиля («чашке»)
Используем изогнутый накидной ключ на «21» для отворачивания гайки и шестигранник на «6» для удержания штока амортизатора от проворачивания.

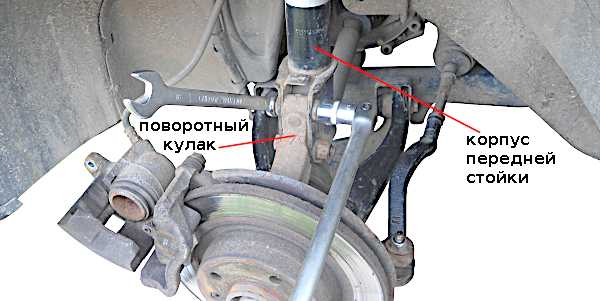

Отворачиваем гайки болтов крепления корпуса стойки к поворотному кулаку
Для извлечения нижнего болта крепления стойки придется сместить плавающую скобу суппорта, так как она мешает извлечению болта. Ключом на «13» отворачиваем болт крепления верхнего пальца плавающей скобы. Палец придерживаем ключом на «17». Отодвигаем скобу, вращая ее на нижнем пальце.
Для отворачивания болтов и гаек крепления корпуса стойки к поворотному кулаку используем два накидных ключа или головки на «18». Извлекаем верхний болт из отверстия. Аналогично отворачиваем гайку и извлекаем нижний болт из отверстия.
Окончательно отворачиваем гайку верхнего крепления амортизационной стойки и снимаем стойку с автомобиля
Поворотный кулак проволокой закрепляем в арке колеса (подвешиваем за кронштейн тормозной трубки или любой другой выступающий элемент так чтобы тормозной шланг идущий к суппорту не был натянут).
Заменяем переднюю стойку новой, либо разбираем ее, устанавливаем новые исправные детали, собираем обратно.
Примечания и дополнения
— Передние стойки на автомобиле Рено Логан 1,4 меняют парой, дабы исключить ухудшение управляемости автомобиля.
— Стук в подвесе автомобиля может возникнуть по причине неисправности различных ее элементов, а не только стоек. Поэтому перед заменой убеждаемся в исправности наконечников рулевых тяг, стоек стабилизатора (если есть), шаровых опор, сайлентблоков рычагов подвески.
Еще статьи по ремонту автомобиля Рено Логан 1
Замена шаровых опор подвески автомобиля Рено Логан 1,4
Замена опорных подшипников передних стоек Рено Логан 1,4
Снимаем рычаг передней подвески Рено ЛоганСравнительный тест-ремонт автомобиля
— Замена передних стоек передней подвески автомобиля ВАЗ 2108 (2109, 21099)
twokarburators.ru
Замена передней стойки Рено Логан видео
Renault Logan-отличный автомобиль, который уже давно является проверенным и надежным автомобилем. Его отличные технические характеристики, современны дизайн, экономичность и вместительный комфортабельный салон стали визитной карточкой успеха данного автомобиля.
Почему стоит делать ремонт у официальных дилеров?
Ремонт автомобиля и его сервис у официального дилера компании недорогой и вполне доступен рядовому автовладельцу в нашей стране.
К примеру, замена передних стоек на Рено Логан у официального дилера проводится планово и не ведет к непредвиденным поломкам, но вы можете заменить их самостоятельно, если ознакомитесь с видео на специализированных форумах с соответствующей тематикой.
Также замена передней стойки на Рено Логан на видео производится в подпольных мастерских, и в таких случаях вы не сможете быть уверенными в качестве деталей, замененных в вашем автомобиле.
А у официального дилера компании Рено, для модели Рено Логан замена передних стоек предусмотрена в рамках гарантии после первых десятков тысяч километров. К данному ремонту будет приложена замена стойки стабилизатора Рено Логан и наложена соответствующая гарантия на данные детали автомобиля.
Замена передних стоек Рено Логан: видео-инструкция
Если вы решили осуществить замену передних стоек Рено Логан самостоятельно, предлагаем вам видео-инструкцию, которая существенным образом облегчит вашу работу.
Посмотрите интересное видео по этой теме
eurasia-avto.ru
