Mercedes-Benz W124 | Указатели поворота и аварийная сигнализация
13.7.1. Передние и задние указатели поворота
13.7.2. Боковые повторители указателей поворота
Если нажать при выключенном зажигании на красный выключатель аварийной сигнализации, все четыре указателя поворота и прозрачная кнопка самого выключателя начнут мигать в едином ритме.
Для проверки указателей поворота нужно включить зажигание и выключить аварийную сигнализацию, поскольку она перекрывает работу указателей поворота. При переводе подрулевого рычага в соответствующее положение указатели поворота на одной стороне и зеленая контрольная лампа в комбинации приборов должны начать зажигаться через равные промежутки времени. Работа сигнального устройства организовано таким образом, чтобы согласно предписанным нормам аварийная сигнализация работала и при выключенном зажигании, — напряжение на выключатель подается напрямую от батареи. Указатели поворота снабжаются электроэнергией только при включенном зажигании через установленный предохранитель. При возникновении неисправностей в системе могут быть полезны следующие рекомендации:
— если контрольная лампа перестает работать в нормальном режиме или мигает, как правило, неисправна одна из ламп системы;
— если лампы перестают мигать и горят постоянно, неисправно реле устройства;
— если лампы мигают то быстрее, то медленнее, а проводка, включая провод «массы», при этом не повреждена, необходимо заменить реле;
— если указатели поворота при включении не работают, но начинают действовать при включении аварийной сигнализации, перегорел предохранитель, неисправны выключатель указателей поворота или его проводка;
— если не работают ни указатели поворота, ни аварийная сигнализация, то неисправно реле. Помимо контрольной лампы, мигающей в одном ритме с лампами указателей, включение системы подтверждается также акустическим сигналом — щелчками, которые издает реле в панели приборов. При его неисправности необходимо разобрать приборную панель, что достаточно трудоемко.
automn.ru
Mercedes-Benz W124 | Проверка указателей поворотов и системы аварийной световой сигнализации
Проверка указателей поворотов и системы аварийной световой сигнализации
Система аварийной световой сигнализации должна всегда быть исправной, поэтому она снабжается током от провода питания «3» (красный) непосредственно от «плюса» аккумуляторной батареи. Указатели поворота получают энергию только при включенном зажигании через замок зажигания от клеммы 9 через плавкий предохранитель № 6.
|
Устранение неисправностей
Указатель поворота и аварийная световая сигнализация
|
Неисправность |
Причина неисправности |
| A. Зеленая контрольная лампа направления указателя поворота мигает очень часто, а аварийная световая сигнализация мигает в нормальном темпе. | Неисправна лампа накаливания или отсутствует контакт. |
|
B. Огни указателей поворотов в машине и контрольные лампы при повороте и включении аварийной сигнализации горят продолжительно или совсем не горят. |
Неисправно световое реле. |
| C. При поворотах огни указателей поворотов горят, но не работает аварийная световая сигнализация. | 1. Неисправен красный провод (клемма 3) между кнопочным переключателем
и аккумуляторной батареей.
2. Неправильно соединен или поврежден разъем за приборной доской. 3. Неисправен переключатель световой аварийной сигнализации. |
|
|
1. Перебит фиолетовый провод (клемма 5) между комбинированным переключателем
и световым реле.
|
| E. Огни указателей поворотов не горят ни при включении световой аварийной сигнализации, ни при повороте. |
1. Неисправен плавкий предохранитель № 6.
|
Помощь при неисправном реле поворотов
С неисправным световым реле продолжение поездки представляет определенную опасность потому, что в плотном транспортном потоке и, прежде всего, в темноте Ваше намерение повернуть может быть не понято другими участниками дорожного движения.
|
automn.ru
Почему не работают поворотники — причины неисправности поворотников
Автомобилисты часто сталкиваются с такой проблемой, как неработающий поворотник, но не каждому из них известно, как быстро решить проблему. Продолжать движение в случае возникновения такой поломки очень опасно. Лучше остановиться и постараться починить неисправность.
Виды неполадок и методы устранения
Указатель поворота правильно работает, если соблюдены следующие показатели:
- наличие включенного зажигания обеспечивает рабочий режим;
- передвижение подрулевого переключателя вверх и вниз должно сопровождаться включением поворотника с соответствующей стороны;
- сигнал, предупреждающий о повороте, должен мигать с частотой 60 циклов в минуту.

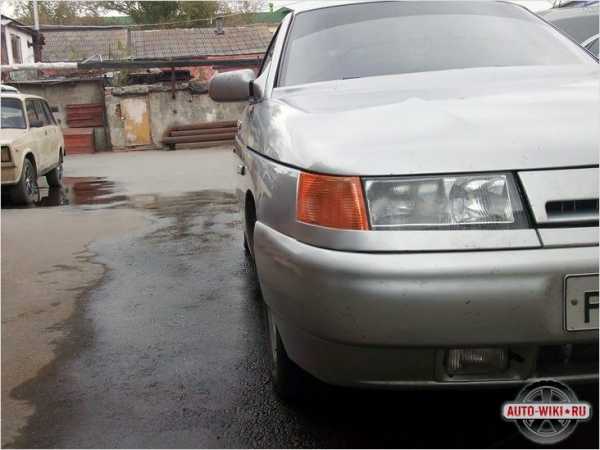

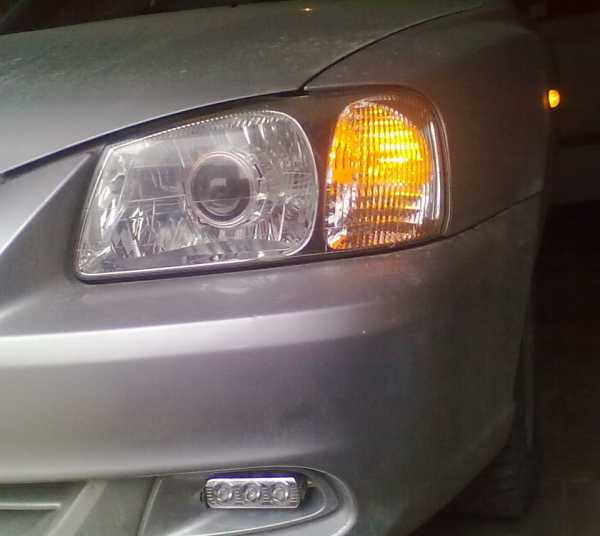

Мигание с определенной частотойЛюбое другое поведение поворотника свидетельствует о какой-либо проблеме. К самых распространенным причинам неисправностей относятся:
Немигающий поворотник. Проблема требует знакомства с основным принципом работы реле: ток, проходящий по лампам, приводит к нагреву измерительного резистора – элемента, определяющего необходимость включения той или иной лампы. Следовательно, сопротивление лампы, отличное от номинального, изменяет время включения поворотника: он начинает моргать. В этой ситуации рекомендуется слегка постучать по реле (это помогает при наличии слабого контакта или попадания влаги). Если вы заменили реле, но поворотник не мигает, а горит постоянно, значит, имеет место слабый контакт с блоком предохранителей. Может помочь и замена предохранителя, у которого было выявлено значение сопротивления, не соответствующее номинальному.
Прекращение работы одного поворотника несовместимо с неисправностью реле (неполадки такого плана дают сбой в работе обоих поворотников). Один из поворотников может выйти из строя из-за перегоревшей лампочки (самый простой вариант) или нарушения проводки или патрона. Новая лапочка должна не только помещаться в гнездо поворотника, а еще и соответствовать мощности, указанной на плафоне. Если после замены лампочки поворотник так и не начал работать, нужно обратить внимание на патрон. Если на нем имеются следы окисления, то следует заняться их удалением. Для этого хорошо подойдет наждачная бумага или надфиль. А если лампочка слишком плотно соприкасается с контактами, то нужно подогнуть их тонкогубцами. Сделать это нужно максимально аккуратно, не допустив замыкания контактов, которое может привести к другой проблеме — работе поворотников в шахматном порядке. Нормальное состояние патрона означает, что причина неисправности таится в проводке. Для начала нужно убедиться в том, что провод надежно соединен с патроном. При этом недопустимо замкнутое состояние проводов между собой или замыкание «массы» на металлическом корпусе автомобиля. В этом случае необходимо произвести замену проводов или хотя бы их изоляцию.
Сбой в работе автоматического выключения можно исправить только одним способом – заменить выключатель. В случае такой поломки лучше обратиться за помощью к специалисту.

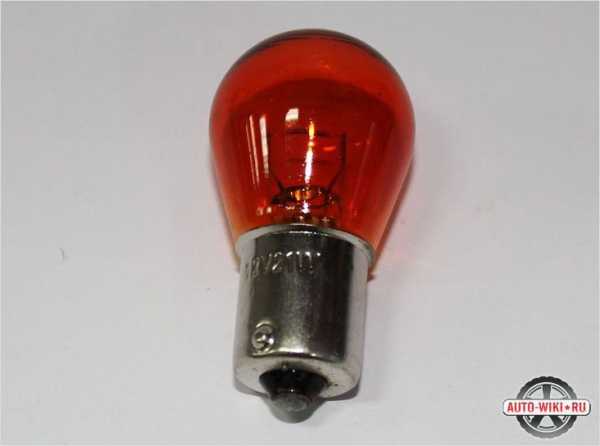

Не горит
Также причиной неработающего поворотника может являться и сам включатель. Чтобы его проверить, нужно добраться до подрулевого переключателя и размонтировать его. Кстати, если случилась беда в виде невключающейся аварийной сигнализации при наличии нормально работающих поворотников, нужно просто заменить кнопку, отвечающую за включение аварийки.
Слишком часто мигающий поворотник – это верный признак того, что перегорела одна из лампочек, либо окислилась фишка в заднем фонаре или дорожка в монтажном блоке.
Тусклый свет поворотника – сигнал к проверке соответствия модели и мощности. Если все в порядке, то исправить ситуацию может зачистка контактов лампочек.
Реле
Реле поворотника, издающее щелчки, тоже не является нормой. Неисправность таит в себе монтажный блок, точнее, контакты реле. Звуки, похожие на щелчки могут возникнуть, если контакт окислился или слишком плотно прилегает. Также к этому приводит бракованное реле. Устранить проблему можно путем зачистки контактов или установив новое реле.
Переключатель поворотов
Указатель поворота, не работающий на одной из сторон ни спереди, ни сзади, ни в повторителе, говорит о том, что сломался подрулевой переключатель, отсутствует контакт с ним или о том, что вышло из строя все то же реле.
Блок предохранителей Приора
Электрическую схему указателя поворота защищает 8-ми амперный предохранитель, расположенный в монтажном блоке. В случае его поломки перестанут работать повороты как на левой, так и на правой стороне автомобиля.
Световая сигнализационная система обеспечивает безопасность движения, поэтому у водителя всегда должны быть с собой хотя бы лампочки требуемой мощности.
Видео
Как диагностировать неисправность поворотников, смотрите ниже:
auto-wiki.ru
Не работают поворотники на ВАЗ
В процессе эксплуатации автомобиля, могут появиться неисправности, связанные с электрооборудованием. Одной из таких неприятностей является отказ системы поворотников, обычно это связано с реле указателей. Постараемся рассмотреть, из чего состоит система указателей поворотов, самые распространенные неисправности и ответим на вопрос что делать, если не работают поворотники.
Указатели поворотов являются главной частью безопасности на дороге.
Их применение дает водителям знать о ваших намерениях, чтобы принять соответствующее решение и грамотно сманеврировать. Первые поворотники появились в виде специальных стрелочек, включаемых специальных механизмом и указывающих направление движения автомобиля. После этого, система совершенствовалась и вместо примитивных знаков и указателей, появились первые лампы, которые облегчали работу водителю и в меньшей мере отвлекали его от управления автомобилем. Те поворотники, которые мы привыкли видеть, появились 30-х годах прошлого столетия и применялись в виде специальных ламп, находящихся на крыльях или бампере автомобиля. Со временем, это стало обязательной составляющей любого автомобиля и ее исправность должна поддерживаться в полной мере.
Схема включения указателя поворотов
Прежде чем говорить о неисправностях поворотников, необходимо знать из чего состоит схема указателей поворота. В ее состав входят лампочки, реле указателей поворота, переключатель, предохранитель и кнопка аварийной сигнализации.
Реле является элементом коммутации электрической цепи. Именно оно обеспечивает кратковременное включение и выключение ламп во время работы поворотников. Реле получает информацию о замыкании цепи той или иной стороны указателей от переключателя поворотов и кнопки аварийной сигнализации.
Соответственно, оно замыкает нужную цепь и обеспечивает работу конкретных лампочек. Месторасположение реле может быть различным. На новых автомобилях он ставится в монтажный блок, а, например, на «жигулях» устанавливается за панелью приборов. Там он крепится с помощью специального кольца, прикрученного к кузову автомобиля на гайке. Данное кольцо играет роль «массы» и должно быть всегда зачищено. Также, реле указателей поворота может крепиться и к лонжерону автомобиля.
Лампы являются главным элементом и играют роль того самого указателя. Включение ламп обеспечивается направлением сигналов, выходящих из реле. Схема подключения ламп обеспечена таким образом, что даже если одна из них перегорит, то это никак не повлияет на работу других.
Переключатель указателей поворотов находится на рулевой колонке автомобиля и служит аппаратом управления для водителя. С помощью переключателя можно задавать направление включения указателей поворотов.
Кнопка аварийной сигнализации – обеспечивает включение всех лампочек, входящих в состав поворотников. На контактной группе кнопки происходят соединения всех проводов, в том числе, проводов замка зажигания.
Все элементы схемы соединяются с помощью электрической проводки и корпуса автомобиля (или на народном языке – «массы»).
Предохранитель предназначен для защиты цепи от коротких замыканий. Такое может случиться, если вы случайно замкнули провода, находящиеся в составе схемы или из-за того, что их изоляция недостаточна. Предохранитель имеет плавкую вставку, которая при повышении тока в цепи (сопровождается увеличением температуры проводников) разрывает электрическую схему и защищает цепь от возгорания.
Характер неисправностей поворотников ВАЗ
Зная все компоненты схемы, можно приступать к поиску неисправности. Для начала стоит понимать, что если поворотники вдруг перестали работать, в первую очередь, проверяют соответствующий предохранитель. Чтобы узнать, где он находится, посмотрите на его крышку (обычно там располагаются обозначения) или найдите обозначение в технической литературе автомобиля. Перед проведением ремонтных и диагностических работ обязательно отключите «минусовую» клемму аккумулятора.
Видео — Определение неисправностей «поворотов» и аварийки ВАЗ 2106
Распространенные неисправности:
- Лампа не горит, однако реле щелкает и говорит о том, что указатель поворота работает исправно. Скорее всего, лампа просто перегорела и ее необходимо заменить. Чтобы поменять лампочку, открутите крепление фонаря с обратной стороны и отсоедините штекерный разъем.
- Слишком быстрое мигание лампы. Такое может случиться, если выбор лампы по мощности осуществлен неправильно. Также, необходимо провести зачистку контактных соединений, потому что коррозия тоже может стать причиной быстрого мерцания. В исключительных случаях причиной может стать и реле указателей поворотов, которое необходимо будет заменить.
- Лампы указателей поворота горят, но не моргают. Тут проблема кроется в реле указателей поворота. Вероятно, сгорела какая-то часть схемы, и она замкнула на свечение, а не мерцание. В этом случае, реле подлежит замене. То же самое относится и к работе контрольных ламп указателей поворота. Если эти лампы не горят, то реле также подлежит замене.
- Если горит только одна сторона указателей, то необходимо заменить реле, или проверить состояние кнопки аварийной сигнализации. Дело в том, что она имеет группу контактов, настойка которых может быть нарушена. Если это случилось, демонтируйте ее, разберите и проведите настройку контактов. Если контакты прогорели, найдите причину выхода их из строя или замените кнопку целиком. В редких случаях виной может выступать переключатель указателей поворота.
В случае, когда произошел полный отказ указателей, то причин может быть много:
- В первую очередь, проверьте состояние предохранителя. Делать это нужно всегда при обнаружении неисправностей электрооборудования автомобиля. Если он перегорел, то найдите причину его плавления. После ее устранения можно поменять предохранитель и ездить дальше. Если предохранитель целый, то идем дальше.
- Вторая заключается в плохом контакте с кузовом крепления реле указателей поворота. Такая неисправность относится к классическим автомобилям, где крепление данной детали выполнено под приборной панелью. Плохое прилегание контактов реле может быть и в монтажном блоке. Вероятно, произошло окисление или коррозия контактов, которая устраняется путем зачистки поверхности. В конечном итоге, реле могло перегореть, тогда потребуется его замена.
- Третья причина данной неисправности может возникнуть из-за кнопки аварийной сигнализации. Бывали случаи, когда контакты попросту выпадали при езде на большой скорости по неровной дороге. В первую очередь, необходимо проверить состояние самой кнопки: если она отошла, то ее необходимо установить на место. Если же, она находится на своем месте, то проверьте состояние и настройку контактов. Если они находятся в неудовлетворительном состоянии – замените кнопку.
Четвертая причина может коснуться либо переключателя указателей, либо главных питающих проводов. Контакты переключателя, скорее всего, не обеспечивают включение поворотника, в связи с чем, его необходимо заменить.
Что касается электрической проводки, то тут возможен обрыв главного провода или плохой контакт в месте соединения с реле или монтажным блоком. Такое случается достаточно редко, но тоже имеет место быть.
Вот и все. Это полный список действий на случай, когда поворотники ваз перестали работать. Все вышеперечисленные действия можно выполнить самостоятельно без помощи работников автомастерских.
vipwash.ru
Не работают поворотники
Задний свет
В этой статье мы рассмотрим основные причины , почему не работают поворотники на такие модели ваза как: 2108, 2109,21099, 2113, 2114, 2115. Все эти модели относятся к семейству SAMARA и имеют похожую электронику. Да и вообще эта статья подойдёт ко всем автомобилям, т.к. причины неисправности у всех одинаковые.
Ремонт поворотников во многих случаях – задача простая. Главное найти причину неисправности.
Не мигают поворотники
Если у вас не моргают поворотники, то скорее всего проблема в реле поворотника. Попробуйте постучать по реле или заменить его, возможно плохой контакт или туда попала вода. Если же после замены реле, поворотники не мигают, а горят, то значит плохой контакт реле с блоком предохранителей.
Где находится реле поворотников
В блоке предохранителей. Смотрите в статье Предохранители. Реле обозначается маркировкой K2. Так же проверьте предохранитель под маркировкой F2 и его контакты с блоком. Возможно неисправность кроется так же в кнопке аварийки или в переключателе поворотов. Обратите внимание и на них, возможно опять же окислился контакт.
Не включается поворотник
Если у вас не горят поворотники, или перестал работать один поворотник, причин несколько:
- Проверьте лампу на работоспособность, если что замените её. Замена лампы поворотника.
- Проверьте все контакты соединений ( в блоке, в поворотнике, на включаетлях).
- Проверьте включатели.
- Предохранители и реле. Замените, проверьте контакты. Если у вас не работают поворотники и аварийка одновременно, то проблема на 99% кроется опять же в реле.
Не выключается поворотник
Если при повороте руля у вас автоматически не выключается поворотник, то вам нужно менять сгоревший выключатель.
Поворотник быстро мигает
Если поворотник быстро моргает, то вероятнее всего, перегорела какая либо лампа из всех поворотников. Проверьте и замените. Так же, частое моргание/мигание поворотника может свидетельствовать о окислении фишки на задних фонарях или окисление дорожек в Монтажном блоке.
Тускло горят поворотники
- Проверьте лампы на соответствие мощностей и моделей.
- Зачистите массу на поворотниках.
Щёлкает реле поворотников
Некоторые владельцы сталкиваются с постоянным щёлканьем поворотников. Проблема кроется в монтажном блоке, а именно в контактах реле. Либо неплотно прилегают, либо окислились. Возможно так же бракованое реле. Попробуйте поставить искомое заводское реле.
Схема реле поворотников
Схема реле поворотников
На фото представлена схема реле поворотников. Красным крестиком обозначено место, где нужно оборвать цепь для нормальной работы светодиодов в поворотниках. Если же вас интересует оригинальная цепь релюшки, то просто напросто не обращайте внимание на красную метку.
Замыкает поворотник
Смотрите заднюю блок фару. Плата задней фары – слабое место наших машин. Скорее всего проблема опять же кроется в окиси дорожек. В результате коррозии разные дорожки соприкасаются, и замыкают, вследствие чего, потом перегорает предохранитель.
vaz-2114-lada.ru
Не работают поворотники 2108, 2109, 21099
Не работать могут как один указатель поворота («поворотник»), так и два, или сразу все и т. д., в разных сочетаниях.
Рассмотрим причины этой неисправности на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099.
Причины неисправности указателей поворота
1. Не работает один указатель поворота (передний, либо задний).
Перегорела лампочка
При перегорании лампочки в одном или нескольких указателях поворота на автомобилях ВАЗ 2108, 2109, 21099 оставшиеся начинают мигать с удвоенной частотой. Визуально устанавливаем где перегорела лампочка, по очереди включая указатели поворота. Лампочку заменяем исправной.
Окислился патрон лампочки
Несколько раз поворачиваем лампочку в патроне для восстановления контакта.
Окислились или ослабли соединения проводов
Проверяем патроны и колодки передних поворотников (в передних блок-фарах и на крыльях) и соединительные колодки задних фонарей автомобиля.
«виновники» отказа «поворотника» на крыле автомобиля ВАЗ 2108 (2109, 21099)Пропала «масса»
Все фонари и лампы автомобилей ВАЗ 2108, 2109, 21099 имеют минусовой провод , поэтому следует проверить его контакт с «массой».
Перегорела дорожка в платах задних фонарей
В таком случае необходимо снять и «прозвонить» дорожки плат задних фонарей идущие к лампам «поворотников». Подробнее: «Проверка платы заднего фонаря автомобилей ВАЗ 2108, 2109, 21099».
указатель поворота в передней блок-фаре автомобилей ВАЗ 2108, 2109, 21099
2. Не работают два задних повторителя, либо два передних.
Четыре первых причины
Перегорели лампочки, окислились их патроны, окислились контакты в соединительных колодках указателей поворота (на блок фарах и «поворотниках» на крыльях), пропала «масса».
Обрыв в проводах, идущих от монтажного блока к задним фонарям
Проверьте цепь на наличие «обрыва». Либо соскочила колодка этого жгута проводов в монтажном блоке, под панелью со стороны водителя — Ш9 (Х9 в блоке 2114), крайняя поперек монтажного блока.
Обрыв в проводах к передним указателям поворота
Соскочила колодка (Ш6 (Х6) – крайняя правая внизу монтажного блока под капотом).
3. Не работают все повторители поворотов, либо работают попарно – правая или левая сторона автомобиля.
Предидущие причины
Перегорел предохранитель
В монтажном блоке старого образца 17.3722 это предохранитель под № 5, в новых блоках 2114 – F16. Причина перегорания предохранителя может быть разная, но скорее всего – короткое замыкание в проводке. Поэтому при обнаружении перегоревшего предохранителя стоит обратить внимание на поиск причины перегорания.
Вышло из строя реле-прерыватель указателей поворотов поворота в монтажном блоке
Необходимо заменить реле заведомо исправным. Перед заменой стоит проверить приходит ли вообще электрический ток на входной вывод реле-прерывателя. Выдергиваем реле из монтажного блока и при помощи контрольной лампы, либо тестера проверяем наличие тока в отверстии под 49-й вывод.
Неисправен подрулевой переключатель указателей поворота или снялась его соединительная колодка
Обрыв в соединительных проводах или неплотная посадка в монтажном блоке соединительных колодок Ш 3 (Х 3), Ш 1 (Х 1)
Примечания и дополнения
— Более тщательный поиск причин неисправности – не работают указатели поворота на автомобилях ВАЗ 2108, 2109, 21099, возможен с использованием схемы электрических соединений указателей поворота. На нашем сайте это статья «Схема соединений указателей поворота на автомобилях ВАЗ 2108, 2109, 21099».
— В ряде случаев одновременно все указатели поворота могут гореть постоянным светом не моргая. В таком случае необходимо заменить реле-прерыватель указателей поворота в монтажном блоке.
