Как заменить лампочки в панели приборов – Замена ламп в приборной панели ВАЗ 2114: инструкция

Замена ламп в приборной панели ВАЗ 2114: инструкция

Замену лампочек подсветки и индикации несложно произвести самостоятельно практически на любом автомобиле. Сегодня мы вместе рассмотрим, как можно своими силами заменить лампочки в приборной панели автомобиля ВАЗ 2114.

Назначение ламп на приборной панели ВАЗ 2114

Прежде чем браться за ремонт, разберем, что собой представляет приборная панель и какие лампочки за что отвечают. Как и в любом автомобиле, в панели приборов ВАЗ 2114 они делятся на лампы подсветки и индикаторные. Первые подсвечивают стрелочные приборы и два дисплея, позволяя считывать показания в темное время суток. Остальные – индикаторные, сигнализирующие о том или ином происшествии. Взглянем на саму приборную панель ВАЗа.

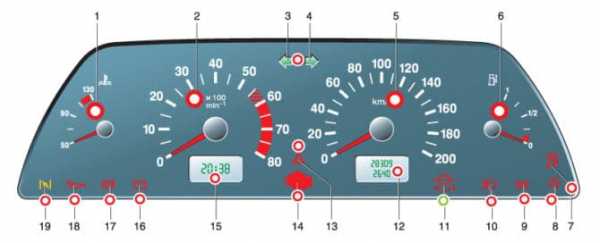

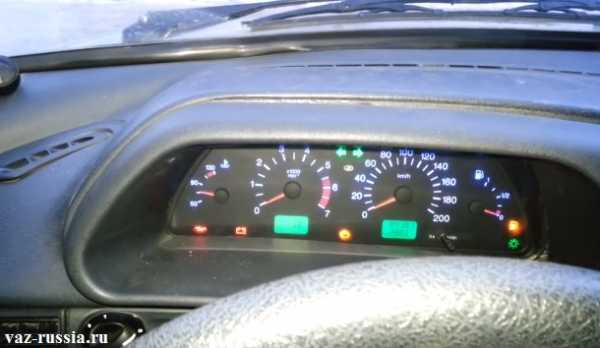

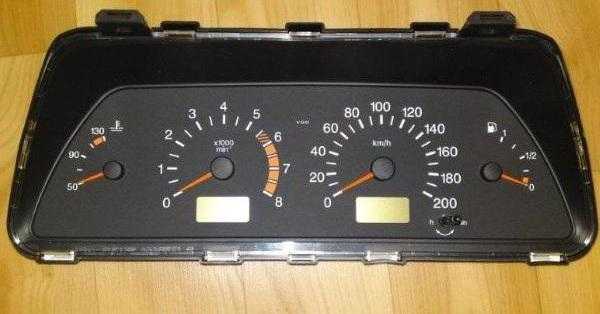

Стандартная приборная панель автомобиля ВАЗ 2114, где:

1. Стрелочный указатель температуры жидкости.
2. Обороты двигателя (частота вращения коленчатого вала).
3. Включен левый указатель поворотов.
4. Включен правый указатель поворотов.
5. Указатель скорости движения.
6. Указатель уровня топлива в баке.
7. Указатель критического уровня топлива (6-76 л).
8. Включены габаритные огни или фары ближнего света.
9. Критически низкий уровень тормозной жидкости.
10. Включены фары дальнего света.
11. Кнопка управления часами и сброса суточного пробега.
12. Счетчик суточного и общего пробега.
13. Включены аварийные огни (все указатели поворотов мигают).
14. Неполадки двигателя и его систем.
15. Часы и температура.
16. Нет зарядки аккумуляторной батареи.
17. Включен стояночный тормоз («ручник»).
18. Низкое давление масла в картере.
19. Резервный индикатор.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Индикаторные лампы и лампы подсветки относятся к системе безопасности, и отказ любой из них может привести к серьезной аварии. Именно поэтому очень важно следить за их исправностью и своевременно менять.

к содержанию ↑

Как снять приборную панель

Поскольку подсветка панели приборов ВАЗ перегорает относительно часто, конструкторы позаботились о быстрой и простой замене элементов с минимальной разборкой самого автомобиля. Для этого нам понадобятся:

• плоская отвертка или нож;
• достаточно длинная крестовая отвертка.

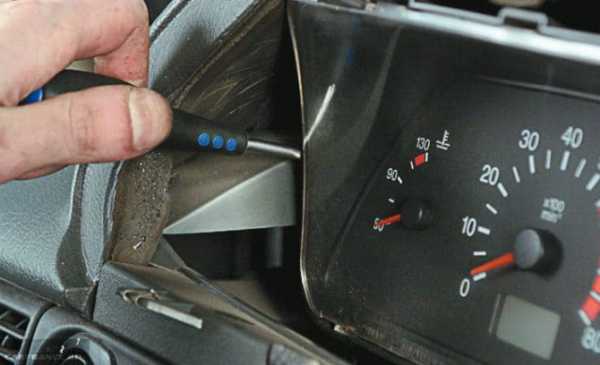

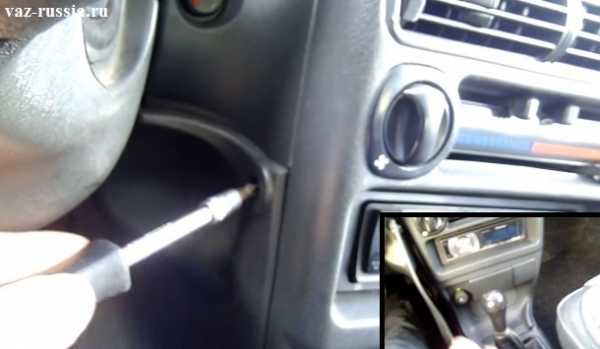

В первую очередь нужно снять декоративную накладку на щитке приборов ВАЗа, которая крепится пятью винтами – я их отметил стрелками.

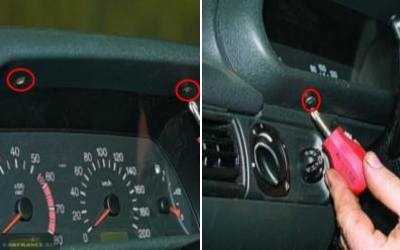

Места крепления декоративной накладки

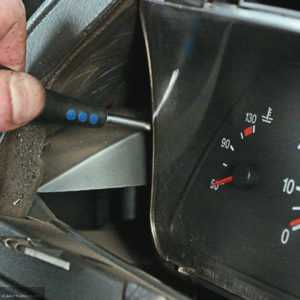

Обращаю внимание на то, что правый верхний винт закрыт декоративной заглушкой – ее нужно предварительно снять ножом или плоской отверткой.

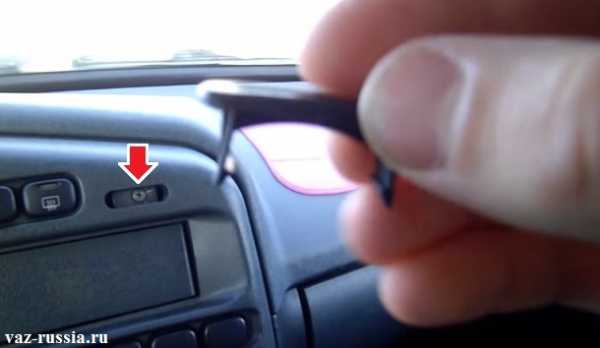

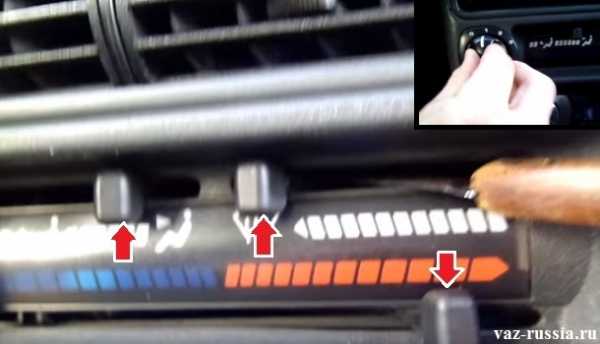

Теперь снимаем пластмассовые ручки, надетые на движки управления печкой и заслонками ВАЗа. Если в автомобиле установлена магнитола или приемник, его тоже придется снять. Теперь выдвигаем накладку и отодвигаем ее в сторону: длины проводов и тросиков для этого вполне достаточно.

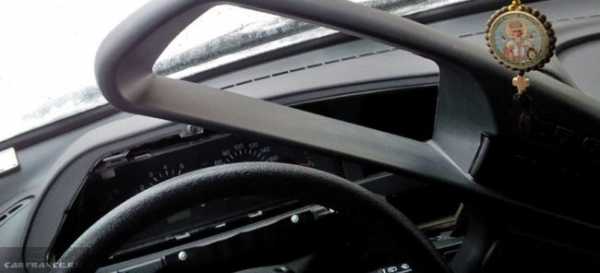

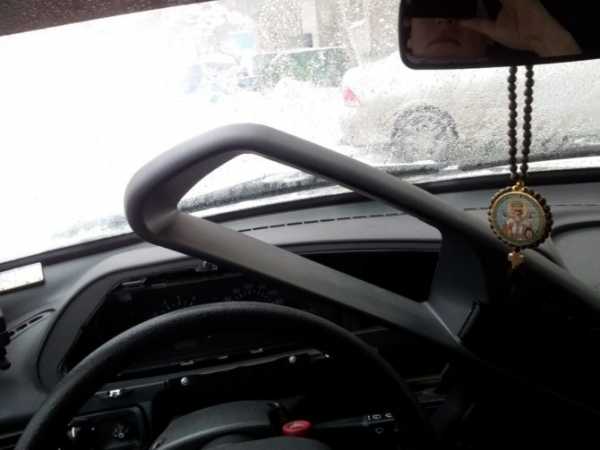

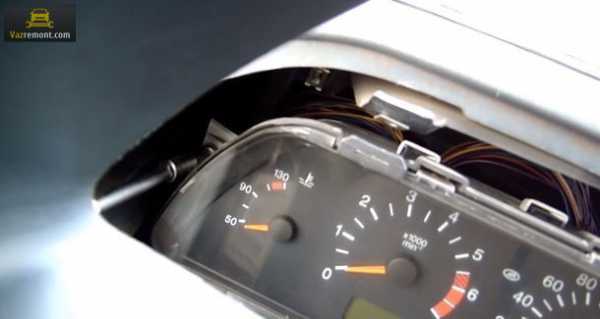

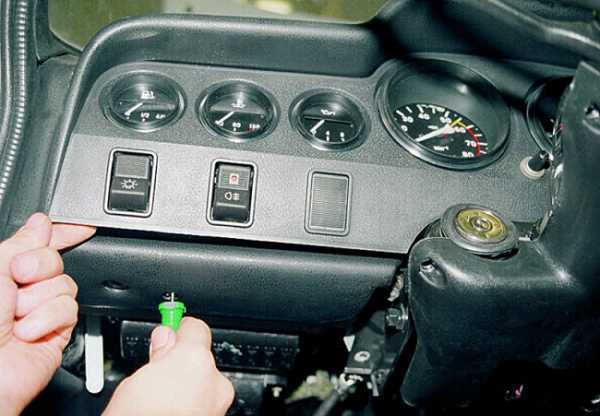

Сдвинутая декоративная накладка

Таким образом, мы получаем доступ непосредственно к щитку приборов ВАЗа, который крепится двумя винтами слева и справа. Их откручиваем длинной крестовой отверткой.

Демонтаж приборной панели

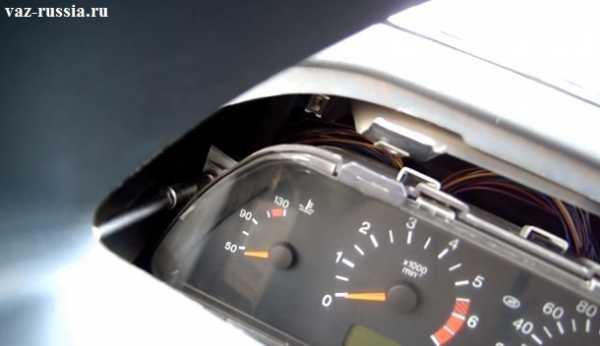

Аккуратно выдвигаем приборку, не забывая, что к ней подходят два жгута питания и управления.

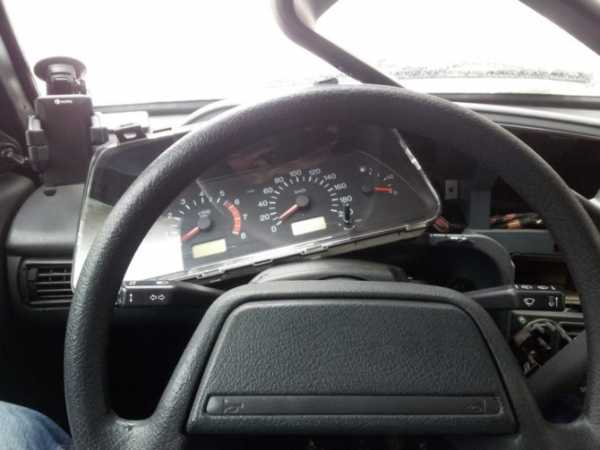

Снятая приборная панель

Отключаем разъемы жгутов, и теперь щит приборов можно нести на верстак, поскольку на нем гораздо удобнее проводить замену ламп. Кладем его «лицом» вниз. Лампочки вставлены в оригинальные патроны, позволяющие заменить прибор одним движением руки, не разбирая саму панель. Одну из них я пометил стрелкой.

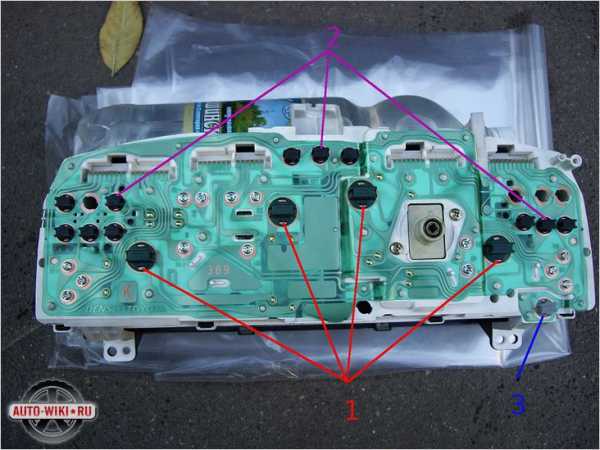

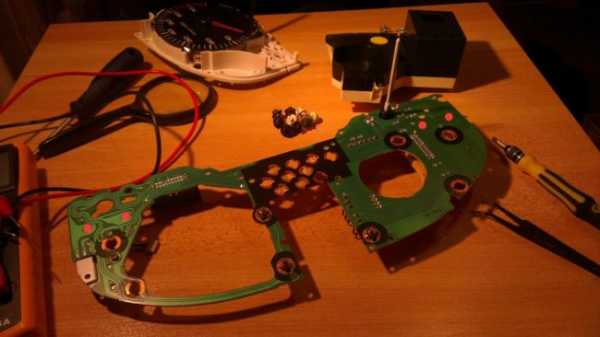

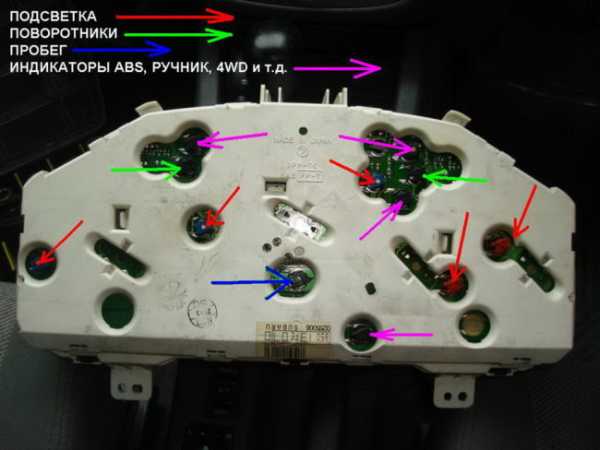

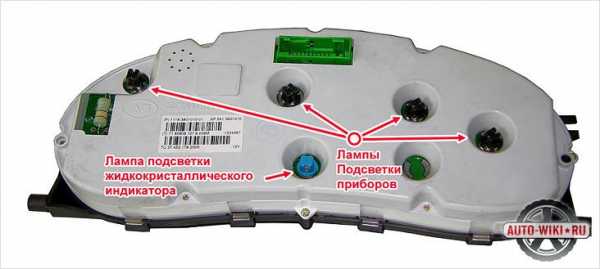

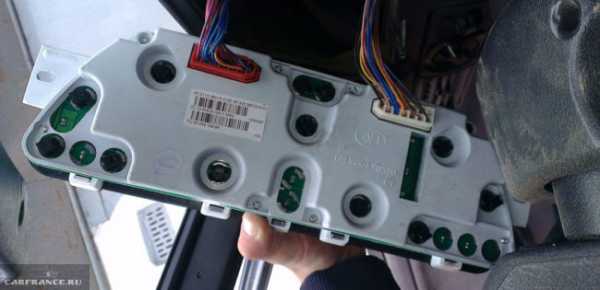

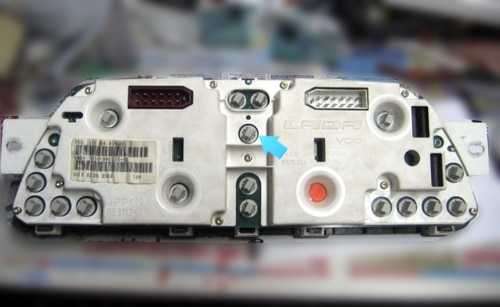

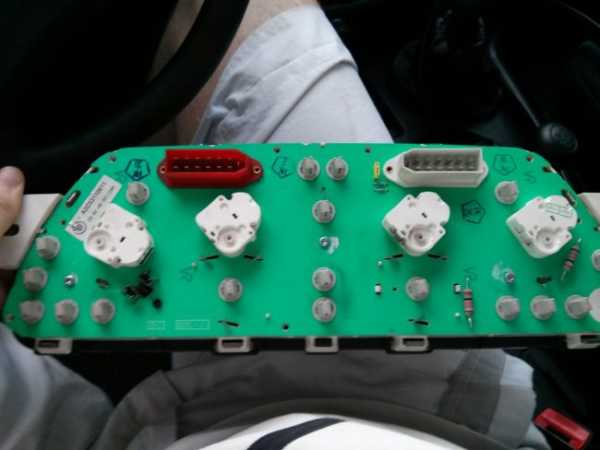

Приборный щиток ВАЗ 2114 с тыльной стороны

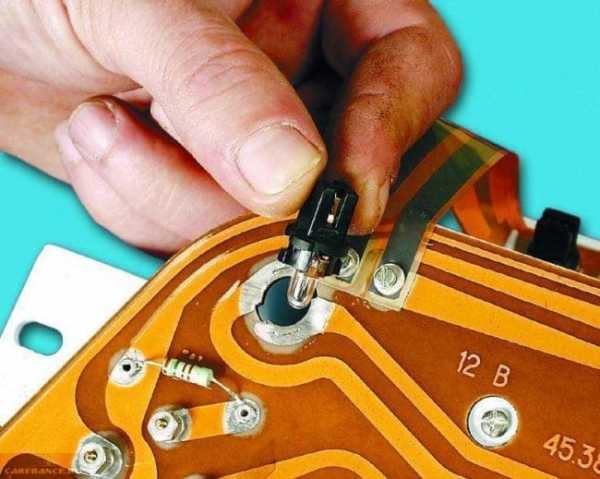

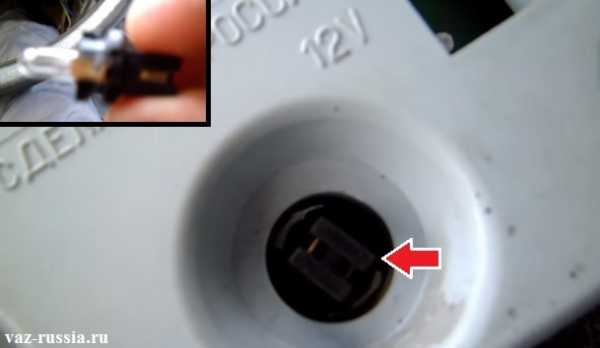

Чтобы снять такую лампочку, достаточно повернуть ее против часовой стрелки на 90 градусов и слегка потянуть на себя.

Демонтаж лампочки подсветки на ВАЗ 2114 (защитная пластиковая накладка снята)

При этом защитную пластиковую накладку щитка можно даже не снимать: лампочки и так легко извлекаются.

к содержанию ↑

Проверка и замена ламп

Теперь пора вооружаться тестером (подойдет самый простой китайский) и начинать прозванивать лампочки. Для этого прибор ставится в режим измерения сопротивления (для светодиодных лампочек тестер обязательно ставится в режим проверки диодов), а лампы по одной извлекаются и прозваниваются.

Тестер необходим по той причине, что некоторые лампочки светятся далеко не всегда и определить их исправность визуально невозможно. Не будем же мы сливать тормозную жидкость или топливо с ВАЗа, чтобы проверить индикаторы низкого уровня того или другого. Если достоверно известно, какие лампочки исправны (к примеру, подсветка стрелочных приборов в норме), то эти лампы можно не трогать.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Тем не менее я бы рекомендовал поменять их все, особенно если стоят в модификации ВАЗА лампочки накаливания (а это почти всегда так). Поскольку неизвестно, сколько протянут старые, а снова разбирать щиток приборов, скажем, через неделю — нерационально.

После установки новых ламп подключаем щиток, пока не устанавливая на место, и проверяем то, что можно легко проверить визуально: включаем зажигание, ручной тормоз, указатели поворотов и т. д. Если все в порядке, то торпедо можно собирать.

к содержанию ↑

Какие лампочки нужны для ВАЗ 2114

Поскольку практически во всех модификациях ВАЗ 2114 используется разборная конструкция световых приборов подсветки и индикации (лампа из патрона легко вынимается), то покупать лампочку с патроном необязательно.

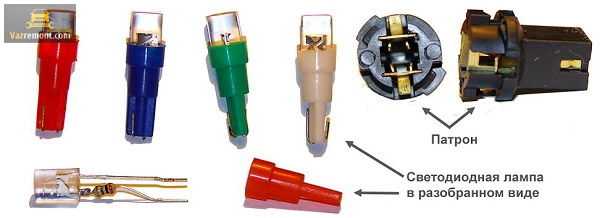

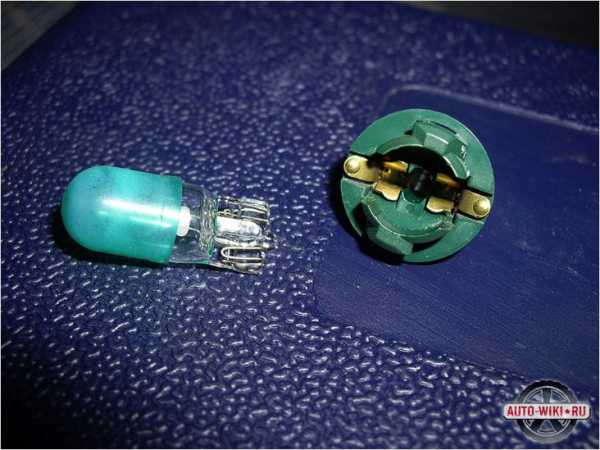

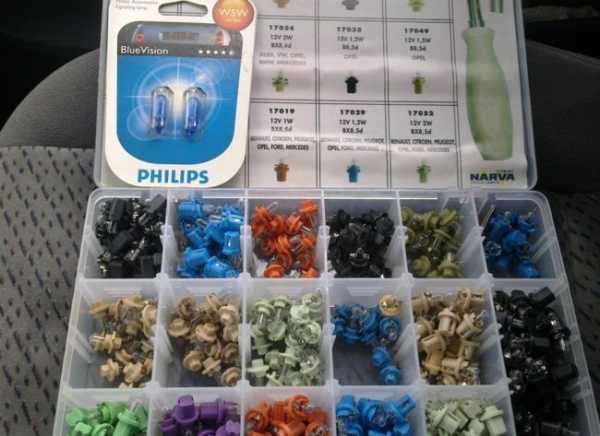

Лампа подсветки в патроне и без него

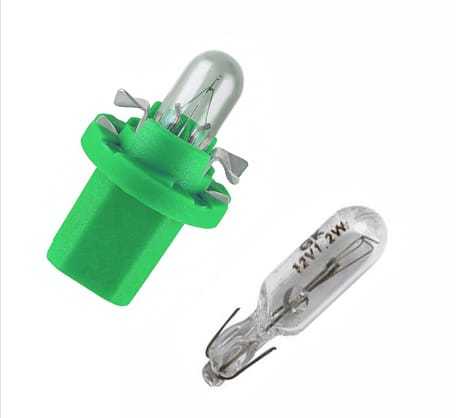

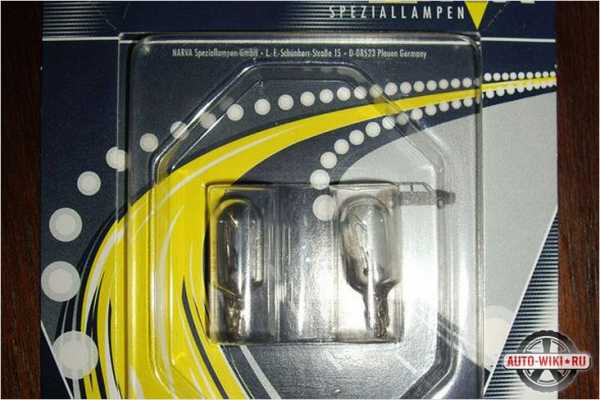

Достаточно приобрести одни лампочки под тип патрона 2W2. Это могут быть как обычные лампы накаливания 12 В 1.2 Вт (фото выше), так и светодиодные.

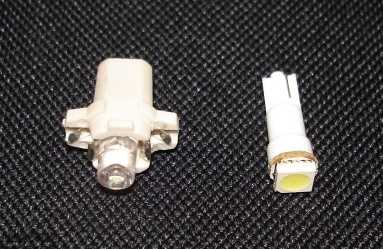

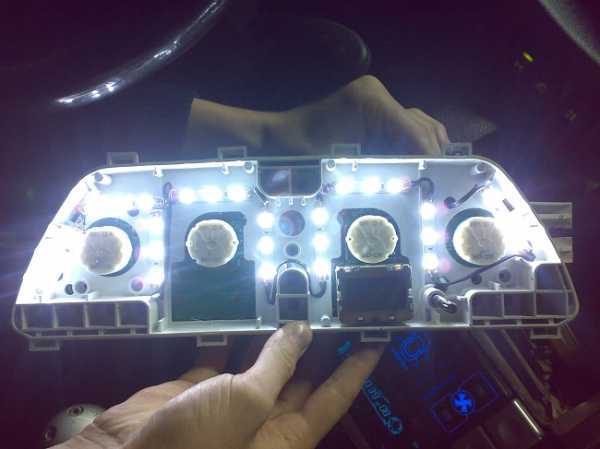

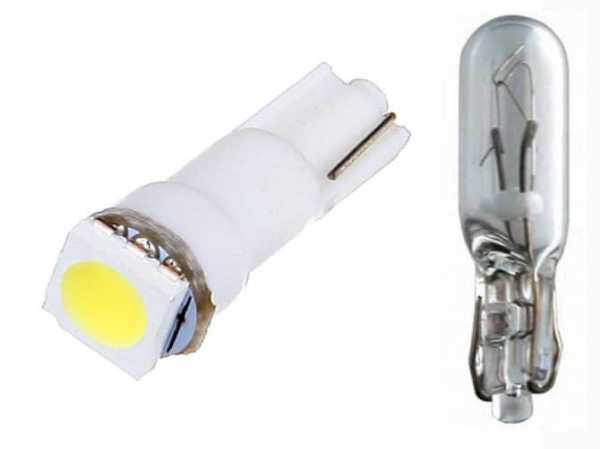

Лампа подсветки приборной панели на SMD светодиоде (слева) и лампа накаливания

Какую лучше поставить? Тут все зависит от предпочтений. Светодиодная долговечнее и в 8 раз экономичнее, накаливания – в разы дешевле. Кроме того, светодиодные лампы можно найти практически любого цвета свечения, делая подсветку щитка ВАЗа более оригинальной и удобочитаемой.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Если решено ставить на ВАЗ светодиодные лампы, то лучше покупать их с патроном. В противном случае шкала может неравномерно освещаться, а светодиоды будут оставлять на лицевом стекле световое пятно.

к содержанию ↑

Почему может не работать или некорректно работать

Что делать, если все лампы заменены, но часть из них или даже все не горят? Дело в том, что подсветка и индикация может не работать не только потому, что сгорели лампочки. Ниже я приведу основные поломки подсветки и индикации:

1. Оборван минусовой провод – в этом случае не горят все лампы.
2. Питающие провода замкнули на массу – при этом обычно (но не всегда) сгорает соответствующий предохранитель.
3. Окислились контакты на месте установки ламп или питающих их разъемов (не горят отдельные лампочки).
4. Окислились токопроводящие дорожки на плате, и их замкнуло между собой (лампочки могут работать абсолютно непредсказуемо).

Во всех этих случаях необходимо прежде всего проверить предохранители, питающие подсветку щитка комбинации приборов. Находятся они в общем щитке предохранителей ВАЗа. Если все исправно, то придется снять пластмассовый кожух, защищающий плату приборной панели, и искать неисправность на ней (плате). Обычно это можно сделать визуально. Окисленные контакты зачищаются, дорожки при необходимости промываются бензином. Если оксид «съел» дорожку целиком, то она восстанавливается при помощи обычного паяльника. Если ты не силен в электротехнике, то всегда можно обратиться к знакомому электрику, причем необязательно к специалисту по ВАЗу.

Совсем нелишним зачищенные дорожки покрыть любым нитролаком, к примеру, лаком для ногтей, чтобы защитить их от влаги в будущем. Естественно, контакты, к которым подключаются лампы, лаком покрывать не нужно.

Теперь ты сможешь самостоятельно заменить лампы подсветки и индикации в приборной панели ВАЗ 2114, а при необходимости даже устранить простую неисправность в их питании своими руками.

lampaexpert.ru

Выясняем, как поменять лампочки на панели приборов ВАЗ 2114

Лампочки, которые расположены на панели приборов, имеют свойство выходить из строя. В этом нет ничего страшного, однако в случае, если это произойдёт прямо во время движения автомобиля, возможно возникновение любых неприятных ситуаций. Замена лампочек в приборной панели ваз 2114 — это далеко не самая простая задача, однако если следовать советам, которые представлены ниже по тексту, справиться с этой задачей сможет каждый. Так как поменять лампочки на панели приборов ВАЗ 2114?

Лампочки на панели ваз

ВАЗ 2114 обладает множеством положительных качеств, однако с приборной панелью этого автомобиля у многих автолюбителей возникают серьёзные проблемы. Она недостаточно качественная, поэтому многие элементы панели со временем выходят из строя. Как же поменять лампочки, которые нуждаются в срочной замене? Какие инструменты могут для этого потребоваться? Ответ на эти и другие вопросы можно найти ниже.

Особенности функционирования лампочек на приборной панели

[flat_ab]

Приборная панель ВАЗа нужна для того, чтобы информировать автолюбителя о любых процессах, происходящих в автомобиле. Это означает, что с помощью приборной панели можно контролировать состоянием машины, а также следить за вождением. Кроме этого, именно приборная панель нужна для того, чтобы диагностировать те либо иные неисправности. Всё это означает, что лампочки на панели загораются не просто так, а по каким-либо определённым причинам.

Одна из самых распространённых причин поломки лампочек — это длительное время использования. Ещё одна причина заключается в проблемах с контактами. Практически любая деталь автомобиля требует замены через определённый промежуток времени. Лампочки не являются исключением. А для решения некоторых проблем может потребоваться помощь электрика.

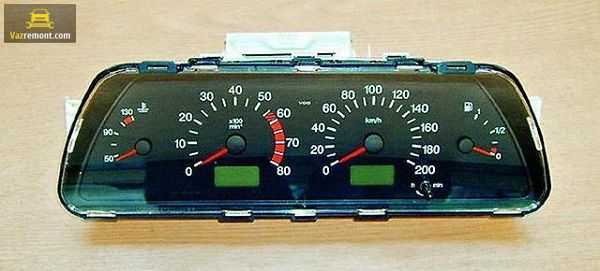

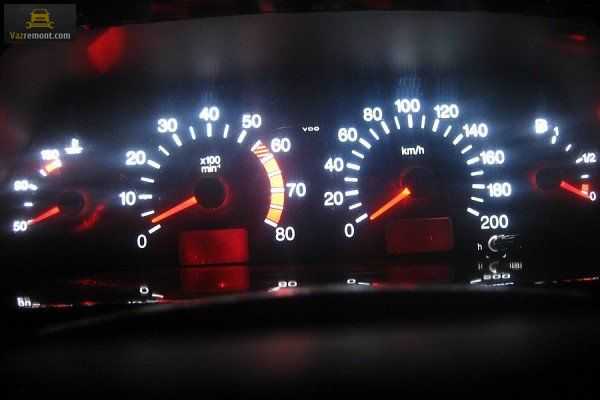

Приборная панель

Важное значение каждой лампочки

Если одна из ламп всё-таки сломается, то её следует как можно скорее заменить. Всё дело в том, что каждая лампочка сигнализирует о той либо иной неисправности. Если одна из них сломана, то водитель не сможет узнать о том, что у него, например, заканчивается топливо. Это может привести к довольно неприятным последствиям.

Бывает и так, что лампочка сигнализирует о нарушении топливной системы. Это довольно серьёзная неисправность, поэтому решать её нужно срочно.

Что необходимо для того, чтобы заменить лампочку своими силами

На любом современном автомобильном рынке можно найти массу лампочек для панели. Более того, они имеют огромное количество отличий друг от друга, поэтому каждый водитель может подобрать лампочку на свой вкус.

Светодиодные лампочки для панели ваз 2114

Дешёвые модели лампочек имеют средние характеристики, а модернизированные лампочки и вовсе могут придать панели приборов другой внешний вид. Во время выбора лампочки для панели приборов ВАЗ 2114 лучше всего отдавать предпочтение стандартным лампочками. Они самые долговечные и надёжные.

Некоторые опытные мастера и вовсе производят замену штатных лампочек на светодиоды, однако стоимость светодиодов существенно выше, нежели дешёвых моделей лампочек для ВАЗ 2114.

Как поменять лампочки на панели приборов ВАЗ 2114

Для того, чтобы произвести замену, требуется:

1. Одна отвёртка под крест.
2. Несколько новых лампочек.

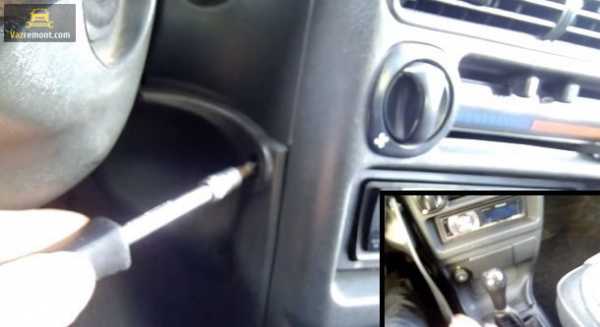

В самом начале нужно снять декоративную накладку. Она держится на специальных креплениях, поэтому здесь нужна отвёртка. Именно с её помощью можно сделать всё, что нужно.

Снятие декоративной накладки

Ключевое условие, которое нужно соблюдать во время замены лампочки, — это аккуратность.

Для снятия декоративной накладки нужно отсоединить её с самого нижнего края. Когда это будет сделано, то необходимо потянуть край на себя. После этого надо приступить к верхнему краю.

Когда с декоративной накладкой будет покончено, наступает самый сложный этап работы.

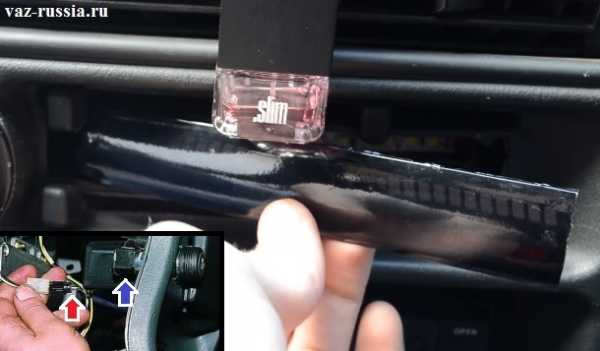

1. В самом начале надо отсоединить провод, который направлен к прикуривателю.

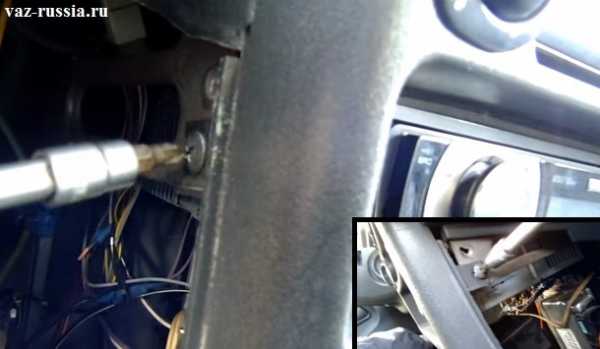

2. Теперь надо открутить саморезы накладки приборной панели. Они располагаются как в верхней части накладки, так и в нижней.
3. Когда эта задача будет выполнена, можно приступать к процессу снятия. Для этого придётся приложить некоторые усилия.
4. Пришёл черёд проводов. Все проводу надо отсоединить. Это касается проводов как от «аварийки», так и от часов и т.д.
5. Один из самых сложных этапов — это процесс снятия панели. Для того, чтобы сделать это как можно скорее, нужно выкрутить все саморезы. Дело в том, что приборная панель держится именно на саморезах.
6. На последнем этапе нужно снять патроны лампочек, которые неисправны. Для аккуратного снятия потребуется провернуть патроны против часовой стрелки. Когда это будет сделано, надо заменить неисправные лампы на новые. После этого остаётся только провести монтаж панели приборов.

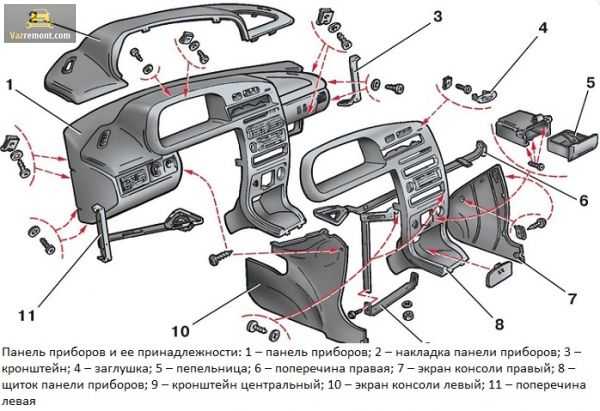

Схема разборки панели ваз 2114

Альтернативный метод замены лампочки в приборную панель ваз 2114

Разобрать панель приборов ВАЗ 2114 можно и другим методом.

• сначала надо открутить 3 самореза. После этого нужно провести демонтаж накладки;
• на следующем этапе требуется снять экран;
• теперь пришло время отключения жгута проводов, которые нужны для прикуривателя;
• также потребуется снять рукоятку с рычага;
• теперь снимается крепеж электровентилятора;
• следует открутить болты кронштейна рулевой колодки;
• демонтаж патронов;
• теперь пришло время открепить лампу для гидрокорректора. Здесь может потребоваться ключ на 21;
• осталось снять саморезы, расположенные как снизу, так и сверху.

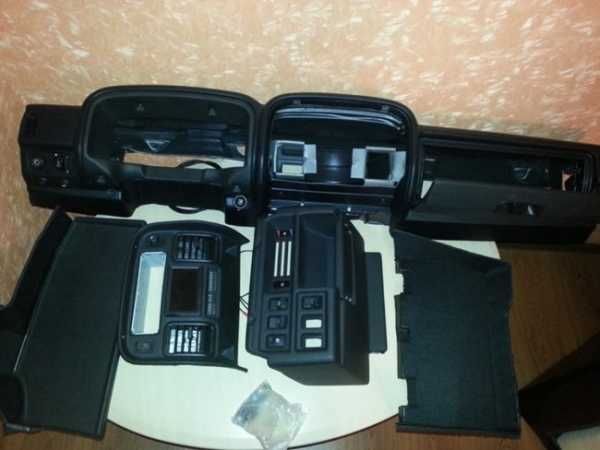

Снятая панель ваз 2114

Особенности замены лампочки в панель приборов ВАЗ 2114

В приборной панели можно насчитать 13 ламп, однако далеко не все из них можно заменить. К сожалению, замене подлежат только 8 лампочек.

Перед тем, как начать процесс замены лампы, нужно очистить контакты в случае, если на них есть какие-либо следы окисления. Иногда нужно менять не лампу, а только патрон к ней.

Перед тем, как покупать новые лампы для панели, нужно посчитать общее количество устройств, которые нужны для датчиков.

Не стоит забывать и про проверку. Если новые лампы не работают, то это означает, что замена была произведена недостаточно правильно. Возможно, что причина заключается в том, что новая лампочка имеет какой-либо дефект.

Боковые винты крепления приборной панели

Если лампочка не горит, то причиной неисправности может быть нарушение работы контактов. Это достаточно серьёзная проблема. Для того, чтобы решить её как можно скорее, может потребоваться помощью квалифицированного электрика.

Ещё один актуальный совет касается современных тенденций. Некоторые автовладельцы ищут не стандартные лампочки для своего ВАЗа, а модернизированные. Необходимо знать, что модернизированные лампочки могут иметь какие-либо существенные дефекты. В итоге это может привести к поломке панели приборов. Для того, чтобы снизить вероятность столь неприятного сценария развития событий, лучше всего отдавать предпочтение стандартным лампам для модели 2114.

Полезное видео

Дополнительную информацию по данному вопросу вы сможете почерпнуть из видео ниже:

Вывод

Выполнить эту работу под силу многим автолюбителям. В этом нет абсолютного ничего сложного, поэтому будет вполне закономерно, если владелец ВАЗа не будет обращаться в сервисный центр из-за столь незначительной неисправности.

Если справиться со всеми задачами самостоятельно, можно сэкономить немаленькую сумму денег. Дело в том, что в сервисном центре могут предложить заменить не одну лампочку, а всю приборную панель. Замена приборной панели ВАЗ 2114 будет стоить намного дороже.

vazremont.com

Как на ВАЗ-2114 поменять лампочки на панели приборов: фото, видео

Панель приборов на ВАЗ-2114 специально создана для контроля водителем всех данных исходящих от мотора, контролем уровня топлива, и прочими данными.

Видео с заменой лампочек на приборной панели ВАЗ-2114:

Панель приборов следует держать всегда в исправном рабочем состоянии, потому как нерабочая подсветка может вызвать не только дискомфорт при передвижении на автомобиле, но и может послужить причиной банальной ошибки ввиду пропуска неполадки сигнальной лампы.

Следовательно, как только вами будет обнаружена нерабочая лампа на панели приборов ВАЗ-2114, её следует незамедлительно менять, а как это сделать, подробно написано ниже в нашей статье.

Причины выхода из строя лампочек на приборной панели

Старая перегоревшая лампочка подсветки приборной панели в патроне

Причин тому, что лампы панели приборов вышли из строя может быть несколько:

• Лампы накаливания перегорели, либо в случае со светодиодными аналогами, перестали работать дорожки.
• В цепи электроприборов возникла неисправность (произошёл обрыв, либо окисление контактов – прим.).
• Блок предохранителей вышел из строя.
• На контактной плате панели приборов возникли повреждения.
• Происходит замыкание на «массу».

Для того, чтобы разобраться ближе с этой неполадкой, необходимо провести демонтаж панели приборов.

Демонтаж «фартука» приборной панели

Чтобы добраться к панели приборов, необходимо провести некоторые подготовительные работы, которые и позволят без проблем получить доступ к основному устройству:

1. Первым делом снимите минусовую клемму с аккумуляторной батареи.

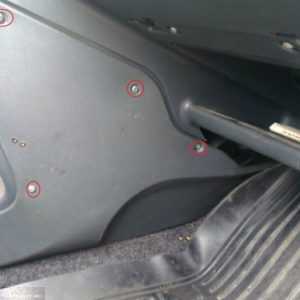

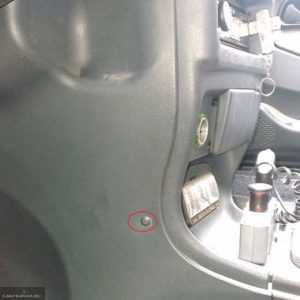

2. Затем, выкрутите все винты фиксирующие накладку торпеды по правую ногу с водительской стороны, после чего проделайте точно такую же процедуру с накладкой на пассажирской.

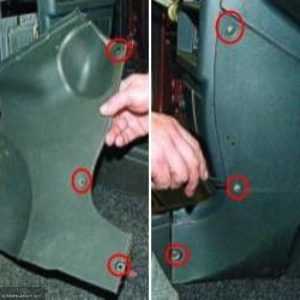

   Расположение всех болтов отмечено красным маркером.



   Демонтаж боковой накладки со стороны водителя



   Демонтаж боковой накладки со стороны пассажира

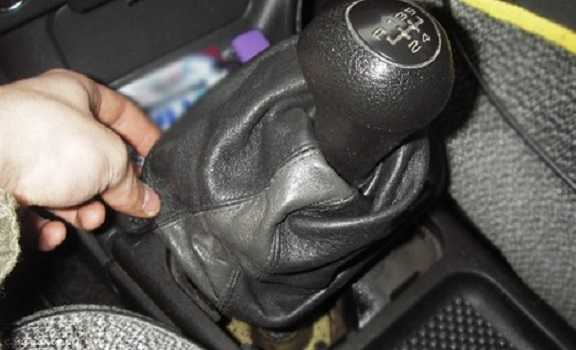

3. Далее, для простоты демонтажа, освободите с места фиксации кожух рычага КПП.

   Демонтаж следует проводить аккуратно, чтобы ничего не сломать.

4. Открутите по одному винту с каждой стороны тоннеля, а затем ещё один, который находится прямо под пепельницей для задних пассажиров.
5. Теперь, когда тоннель ничего не держит, отодвигаем его немного назад.
6. Следующим шагом будет демонтаж «фартука» торпеды, и для этого выкрутите 4 болта фиксирующие её у рулевой колонки и оставшиеся, которые держат её по краям центральной консоли, не забудьте демонтировать заглушку на панели и открутить фиксирующий болт.

   Болты отмечены маркером.

7. Отключите колодку с проводами прикуривателя, магнитолы, бортового компьютера (при наличии – прим.) и кнопок.
8. Когда ничего больше не мешает, демонтируем «фартук» и убираем его в сторону.

   Демонтаж фартука

На этом, работы по демонтажу «фартука» панели приборов можно считать оконченным и можно приступать непосредственно к работе с лампами.

Подготовка к замене лампочек на панели приборов

Когда доступ к панели приборов нам открыт, осталось открутить два болта по бокам корпуса и отключить колодки питания.

Выкручиваем болт с одной, а потом и с другой стороны.

Сейчас панель держится только на фишках питания

При визуальном осмотре будет видно, что всего на приборной панели автомобиля ВАЗ-2114, 13 патронов с лампами, из которых только 8 могут быть заменены на аналоги, либо на светодиоды.

Визуальный осмотр

Обратите внимание на общее состояние платы, так как при наличии следов окисления или коррозии их необходимо очистить, независимо от того, работает лампа или нет. Потому как в большинстве случаев, причиной выхода из строя становится не лампа, а патрон, который был со следами коррозии.

Выбор ламп для панели приборов ВАЗ-2114

На сегодняшний день, на рынке предлагается множество выбора ламп на панель приборов ВАЗ-2114. Среди них есть как обычные лампы накаливания, так светодиодные аналоги, отличающиеся увеличенным сроком службы, качеством выдаваемого света, а также низким энергопотреблением.

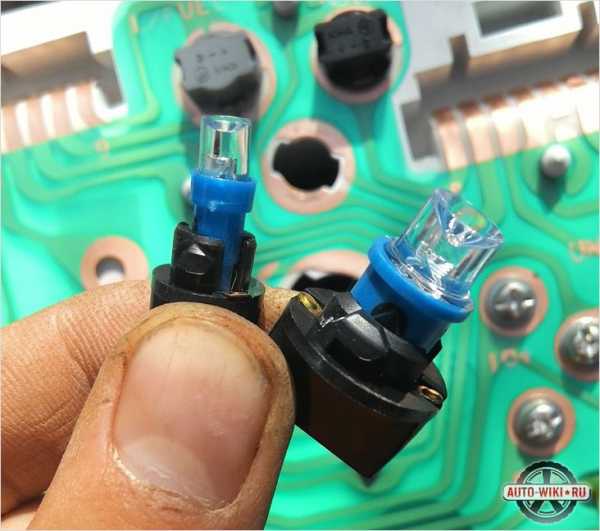

Два разных типа диодных ламп: обычная и диодная

При покупке новых ламп, всегда покупайте на несколько элементов больше, потому как при установке возможны обрывы «лапок».

Порядок установки новых лампочек

1. При наличии неисправностей в той или иной лампе, первым делом выкручиваем тот нерабочий патрон, где она находилась.
2. Выкручиваем его против часовой стрелки, соблюдая аккуратность.

   Демонтируем патрон с лампочкой аккуратно.

3. Когда патрон оказался у вас в руке, аккуратно достаём лампу, чтобы не сломать её.
4. Далее, на её место вставляем новые лампы или светодиоды, строго соблюдая полярность.

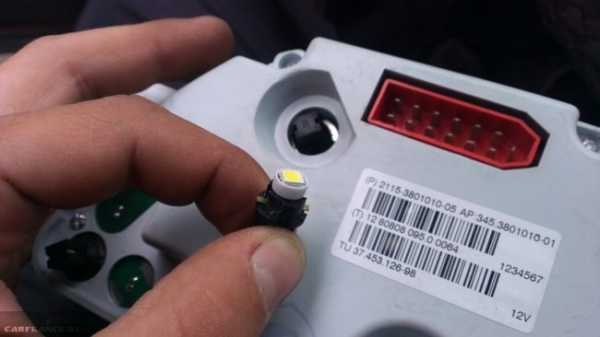

   Диодная лампочка готова к установке.

Обратите внимание, на то, что форма светодиодных ламп имеет форму квадрата, а так как она отличается от обычных лампочек, лишнее необходимо просто сточить.

1. После того, как все новые лампы установлены на места, проверяем их на работоспособность, путём подключения колодки проводов к панели приборов без её предварительной фиксации.
2. Когда всё проверено и работает, можно собирать всё в обратном порядке, не забывая надёжно закручивать каждый болт.

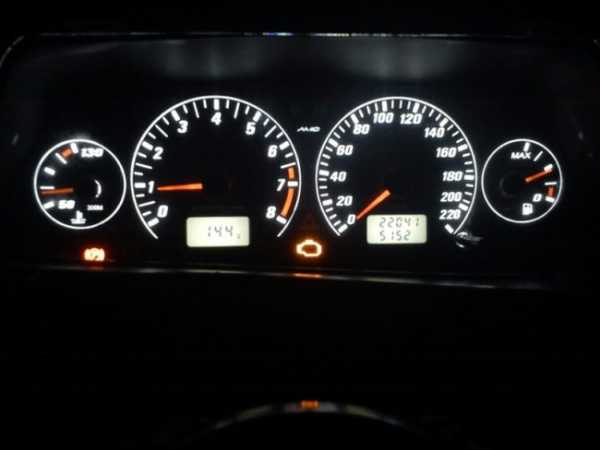

   Диодные лампы светят ярче и лучше.

Заключение

После того, как панель приборов будет собрана, ещё раз проверьте правильность сборки, а так же качество выполненных работ. Особое внимание обращайте на подсветку стрелок и отдельных элементов панели приборов.

carfrance.ru

Замена ламп подсветки приборной панели

Когда подсветка приборной панели перестает работать, езда на автомобиле в вечернее и ночное время перестает быть комфортной: приходится на ощупь находить инструменты управления обогревом или кондиционером, а главное, о том, какие показания выводятся на спидометре, тахометре, табло с температурой двигателя и остатках бензина в топливном баке, остается лишь догадываться.

Такую неисправность необходимо устранять как можно скорее. Чаще всего ее причиной становятся вышедшие из строя лампочки подсветки комбинации приборов. Следует отметить, что процесс замены этих неработающих элементов является несложным, однако основная трудность состоит в том, чтобы добраться до лампочек в приборной панели.

Подготовительный процесс

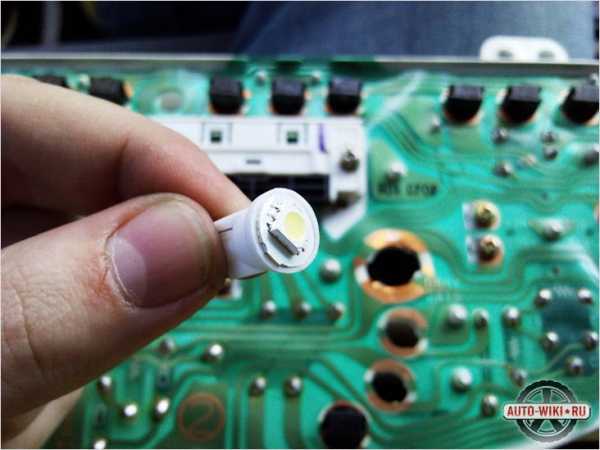

Новые светодиодные лампы

Решив поменять лампы подсветки, нужно понимать, что придется снимать торпеду автомобиля. Для проведения данной процедуры потребуются следующие инструменты:

• отвертки;
• тестер;
• новые лампочки.

Замена ламп в панели приборов

Работа выполняется в несколько этапов:

1. Производится демонтаж торпеды приборной панели, при помощи крестовой отвертки откручиваются два крепления спидометра.
2. После снятия панели приборов с обеих сторон отсоединяется колодка контактов, каждая из которых имеет определенный цвет, поэтому перепутать что-либо здесь достаточно сложно.
3. Как только проводка отсоединена, к работе подключается тестер, с помощью которого осуществляется проверка лампочек на работоспособность. Вышедшие из строя – подлежат замене. Для этого необходимо вынуть цоколь.
4. Воспользовавшись плоскогубцами, открутите цоколь против часовой стрелки. На место старой лампочки устанавливается новая.
5. Затем все детали собираются в обратном порядке.

Фото

Снимаем декоративную накладку

Откручиваем приборную панель

Вытаскиваем и отсоединяем разъемы

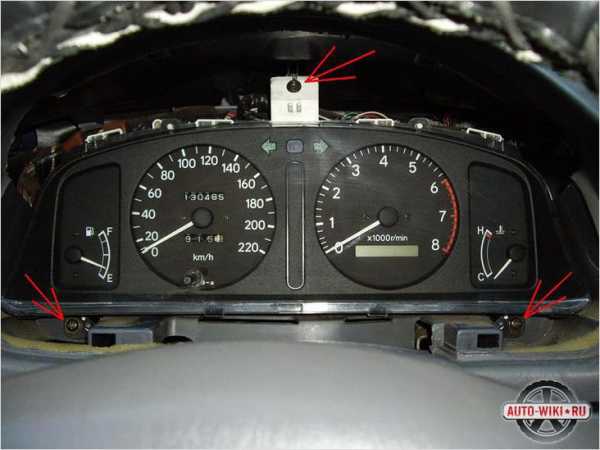

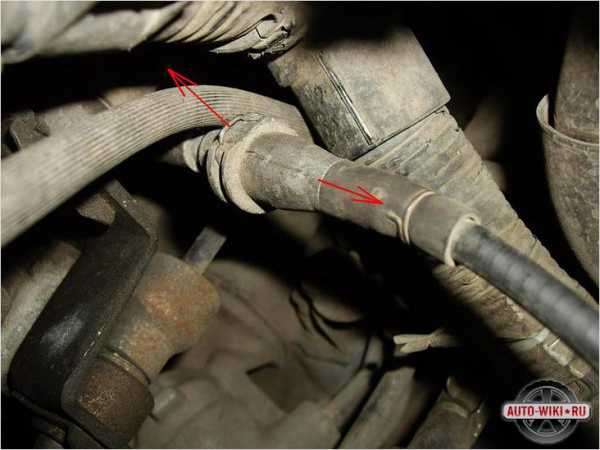

Отсоединяем трос спидометра от коробки

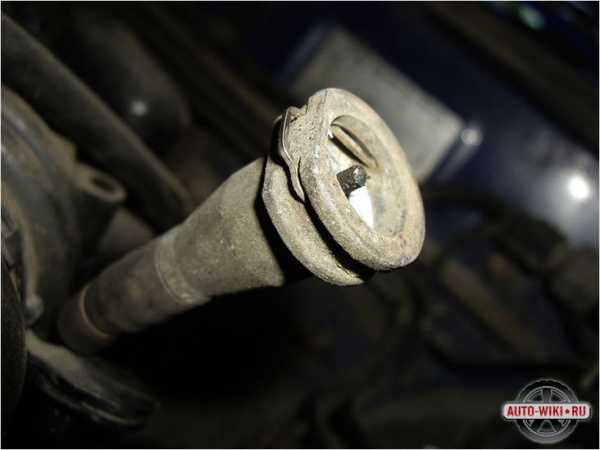

Стопорное кольцо

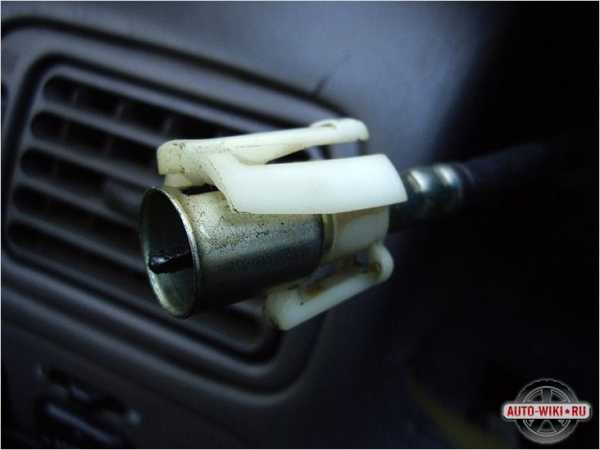

Заводим тросик в кабину

Теперь можно менять лампы

Патрон поворачивается против часовой стрелки

Лампы на замену

Установка диодов в приборную панель

Где и какие лампы подсветки располагаются на Калине

Автовладельцы, которые являются сторонниками тюнинга, предпочитают использовать для замены светодиодные лампы, обеспечивающие более яркое освещение панели приборов. Одни, разбирая приборную панель, клеят по периметру удобную в монтаже светодиодную ленту, другие просто вставляют диоды в посадочные места для лампочек.

Керамические диоды дают рассеянный свет

Нельзя не отметить, что замена ламп в приборной панели на светодиоды является более сложной.

Вам придется немного подпилить кончик диода, не задев при этом светящий элемент. Это требуется для того, чтобы добиться рассеянного освещения. Если этого не сделать, установленные диоды будут светить в одну точку. Кроме того, придется позаботиться и о дополнительном сопротивлении.

Видео

Смотрите, как снять приборную панель:

Сравнение ламп подсветки приборной панели:

auto-wiki.ru

Как заменить лампочку в приборной панели

Как заменить подсветку панели приборов в машине самостоятельно

Многие водители отечественных автомобилей сегодня мечтают о панели приборов с цветной подсветкой. Однако далеко не все в курсе, что лампочки в ней время от времени перегорают. Эту проблему можно решить либо самостоятельно, либо отправившись в автосервис. Одним словом, замена ламп в приборной панели неизбежна, если она оборудована подсветкой, а там уже только владельцу автомашины решать — тратить на неё деньги и обращаться к профессионалам, или тратить своё время и выполнять её собственноручно.

Если вы решили, что замена приборной доски вам просто жизненно необходима, тогда сразу выбирайте такую, которая будет оснащена подсветкой. Она позволит вам чётко контролировать показания приборов в любое время дня и ночи.

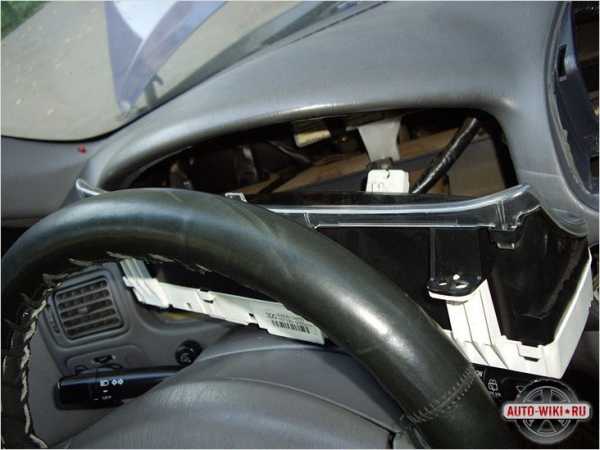

Снятие панели приборов

Для замены лампочки или полностью панели вам для начала потребуется снять старую. Для этого необходимо выполнить следующие нехитрые действия:

• В первую очередь необходимо отсоединить провод от минусового вывода аккумулятора, ослабив гайку при помощи специального ключа.
• Второй ход — освобождение рычагов управления отопителя. Берётся шлицевая отвёртка, которой осторожно поддеваются и снимаются рукоятки.
• Далее, вытаскивается рукоятка, отвечающая за сброс показаний суточного пробега счётчика. Для этого необходимо отвернуть и снять гайку её крепления. При этом саму рукоятку требуется протолкнуть за приборную панель.

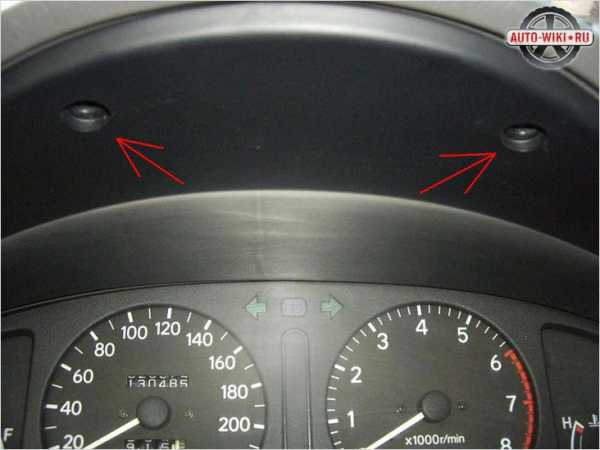

• Четвёртый этап — снятие заглушки с самореза, закрепляющего приборную панель. Эта деталь находится с правой стороны от отопительной системы и рычагов управления вентиляцией.
• Теперь необходимо отвернуть саморез и вынуть приборную доску.
• Последний этап — отсоединение спидометра и эконометра.
• После проделывания этих нехитрых операций консоль приборов полностью снимается и её можно обновлять. Учтите, что под ней скопляется большое количество пыли и её лучше всего протереть!

Перегорела лампочка

Итак, что же делать, если перегорела лампочка? Аккуратно отсоединяя приборную панель, запомните очерёдность своих действий и что куда крепится. Патроны расположены прямо в ней. Замена ламп приборной доски заключается в извлечении перегоревших и установке новых. Для того чтобы вынуть патрон, требуется повернуть его по часовой стрелке. Вынимаете старый, вкручиваете новый, устанавливаете детали на своё место, и в тёмное время суток у вас теперь нет проблем с видимостью показаний приборов.

На видео — замена лампочек приборной панели:

Устанавливаем новую подсветку

Если вас по каким-либо причинам не устраивает стандартная подсветка доски приборов, то её всегда можно изменить. Замена подсвечивающих устройств приборной консоли требует наличия следующего инвентаря и инструментов:

• паяльник;
• новые лампочки;
• фен, лучше всего строительный;
• набор отвёрток;
• герметик.

На видео — замена стандартной подсветки доски приборов:

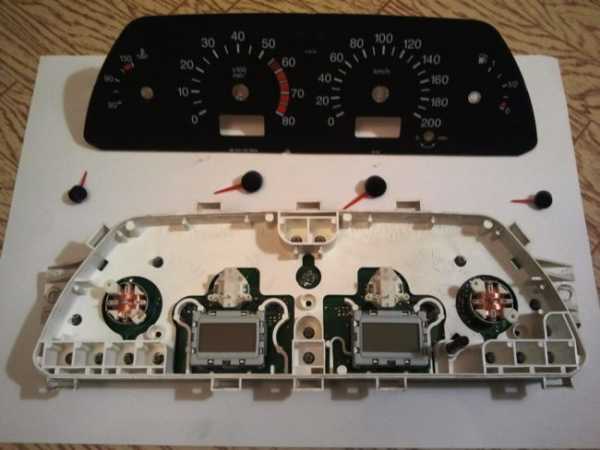

После снятия панели внимательно осмотрите старые лампочки. Лучше всего их патроны пометить маркером. Далее, нужно отпаять все старые диоды и припаять новые. Внимание: при замене подсветки обычно требуется вынимать стекло. Для дальнейшего его функционирования необходимо удалить с него старый герметик, обезжирить поверхность и нанести на край стекла новый герметик.

При желании также можно изменить цвет стрелок, которые для этого требуется очистить растворителем и покрасить в понравившийся цвет. Проверить работоспособность новой подсветки можно элементарно, стоит лишь подключить клемму к аккумуляторной батарее.

На видео — установка новых лампочек в панель ВАЗа:

Таким образом, все вышеописанные операции несложны для выполнения, но требуют чёткого следования инструкции. Выполнить их может любой автолюбитель, нужно лишь только желание. Причём если оно у вас отсутствует, то за работу с радостью возьмутся специалисты.

365cars.ru

ВАЗ 2114, приборная панель: замена лампочек :

Сев в машину, водитель перед собой наблюдает огромное количество органов управления, одним из таких является приборная панель. Она оснащена рядом важнейших показателей: спидометр, одометр, уровень топлива, температура двигателя, температура за бортом и давление масла.

Вышеперечисленное является основными показателями, и, как правило, имеет место на всех приборных панелях различных марок автомобилей. В зависимости от того, насколько автомобиль оснащен различными системами, которые обычно предназначены для помощи водителю при управлении, панели могут иметь дополнительные приборы.

Приборная панель. Зачем она нужна?

На автомобиле ВАЗ 2114 приборная панель имеет все основные органы управления, которые обеспечивают комфортное передвижение и правильное вождение автомобиля. Она является главным средством в управлении авто, которое предоставляет всю необходимую информацию водителю. Панель должна находиться в таком месте, которое не будет мешать управлению и в тоже время обеспечивать особую информативность и быть не сложной в прочтении показателей датчиков. Простота в использовании является главной задачей при производстве каждой панели на все автомобили различных марок. Основные показатели, которыми должна делиться с водителем каждая приборная панель, это:

• Данные, описывающие работу двигателя.
• Состояние автомобиля и всех его систем в данный момент времени, от которых зависит безопасность передвижения.
• Целесообразность и правильность использования всех агрегатов авто.
• Дополнительные сведения, к которым относится: время, время передвижения, запас хода и другие.

Что может сломаться?

На машине ВАЗ 2114 приборная панель имеет несколько проблем, которые часто встречаются среди автомобилей данной марки. Рано или поздно владельцам ВАЗа придется столкнуться с ними. Одной из таких проблем является подсветка приборной панели ВАЗ 2114, которая со временем перестает работать, что не совсем хорошо, учитывая, что в темное время суток приборку не видно. Такого вида неприятность может стать более крупной, вызвав аварийную ситуацию. Замена лампочек в приборной панели ВАЗ 2114 поможет решить данную проблему. Для ее устранения необходимо снять приборку. Сделать это можно следующим образом.

Как снять приборную панель?

1. Накладка, которая держит панель, прикручена тремя саморезами, её откручиваем крестообразной отверткой.
2. Затем идут пять саморезов, которыми прикручена сама приборка к кузову автомобиля.
3. Отсоединяем массу от аккумулятора, е

www.autofluids.ru

Как произвести замену лампочек приборной панели ВАЗ 2114

Приборная панель автомобиля ВАЗ 2114 отображает данные, позволяющие водителю отслеживать состояние машины — уровень горючего и моторного масла, скорость, обороты и температуру двигателя. Панель всегда должна находиться в исправном состоянии, что является залогом точности данных, показываемых датчиками, и отсутствия дискомфорта, причиняемого нефункционирующей подсветкой. Довольно часто владельцы ВАЗ 2114 сталкиваться с проблемой неработающей подсветки приборной панели. Устраняется проблема самостоятельно, без посещения автосервисов и обращения к специалистам.

Для чего нужны лампы приборной панели

ВАЗ 2114 — одна из самых качественных, динамичных и красивых моделей отечественного автопрома, обладающая прекрасными техническими характеристиками. Впрочем, есть у неё и свои минусы, одним из которых является приборная панель, не отличающаяся особой надёжностью и качеством. Часто встречающейся неполадкой приборной панели является быстрый выход из строя ламп подсветки.

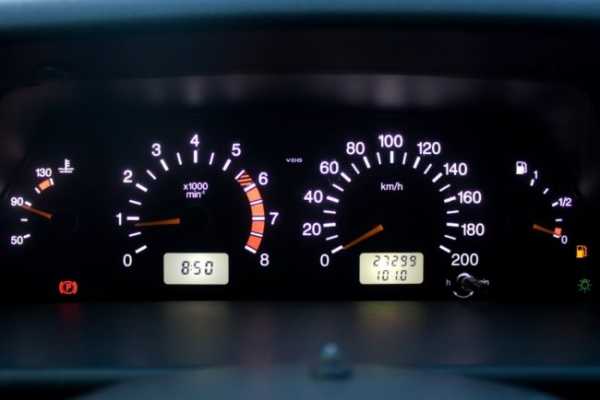

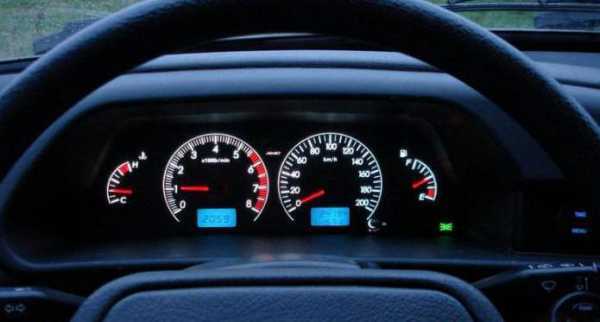

Исправная подсветка приборной панели автомобиля ВАЗ 2114

Лампочки подсветки сообщают водителю различную информацию, которая позволяет контролировать состояние автомобиля и вовремя диагностировать возможные неисправности. Причин их срабатывания может быть несколько:

• разрядилась аккумуляторная батарея;
• зажатие ручного тормоза;
• нехватка топлива в бензобаке;
• уменьшение давления моторного масла — причина, требующая остановки автомобиля во избежание поломки двигателя;
• накопление воды в фильтре. Излишки жидкости сливаются, дабы не допустить её попадания в насос;
• неисправности в работе топливной системы;
• неисправности в работе двигателя.

Выход ламп панели приборов из строя может стать причиной того, что водитель упустит поломку или неисправность, которая может стать причиной ДТП. По этой причине не стоит оттягивать замену лампочек.

Почему выходят из строя лампочки

Прежде чем менять лампы накаливания, необходимо понять, из-за чего приборная панель вышла из строя. Причинами прекращения работы подсветки могут быть:

• перегоревшие лампы накаливания или прекращение работы светодиодов;
• окисление разъёмов;
• дефекты и короткие замыкания в электрической цепи;
• поломка блока предохранителей;
• деформация общей контактной платы;
• выход из строя системы габаритов;
• отсутствие минуса АКБ.

Как выбрать лампы для приборной панели

Сегодня на автомобильных рынках представлен широкий выбор различных осветительных приборов для приборных панелей отечественных автомобилей: как штатные лампы, так и модернизированные дорогостоящие аналоги, позволяющие полностью изменить не только панель, но и всю подсветку салона.

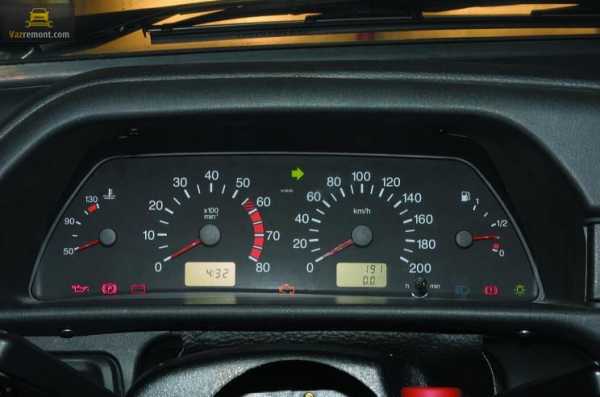

Расположение на приборной панели лампочек разных датчиков и индикаторов

Специалисты нередко советуют брать вместо штатных ламп светодиоды — они отличаются большей надёжностью, меньшим энергопотреблением и привлекательным мягким светом.

На автомобильных рынках представлен широкий ассортимент ламп для панели приборов

В нижеприведённой таблице перечислены лампы, оптимально подходящие для приборной панели ВАЗ 2114.

Таблица: Лампы, используемые в подсветке приборной панели ВАЗ 2114

Стоимость ламп для панели приборов невысока, а сам процесс замены не представляет ничего сложного.

Как заменить лампочки подсветки

Установка новых ламп — простой процесс, осуществить который под силу автовладельцам-новичкам.

Необходимые инструменты

Для замены понадобятся следующие приборы:

• крестовидная отвёртка;
• набор новых лампочек.

Замена подсветки

Для повышения качества подсветки приборной панели старые лампы желательно заменить на новые светодиоды — они дают более яркий и мягкий свет, не раздражающий глаза, обладают минимальным энергопотреблением и позволяют более точно считывать данные с приборов.

Прежде чем приступать к установке осветительных приборов, необходимо снять с музыкальной системы декоративную накладку — панель приборов и магнитола на ВАЗ 2114 связаны друг с другом, поэтому без этого шага не обойтись. Демонтаж осуществляется путём отщелкивания креплений плоской отвёрткой. Снимается накладка с нижнего края и очень осторожно, так как можно повредить все защёлки.

Как разобрать приборную панель

Демонтаж приборной панели ВАЗ 2114 является первым этапом в процессе замены лампочек подсветки. Без снятия пластиковой накладки добраться до самих осветительных приборов невозможно.

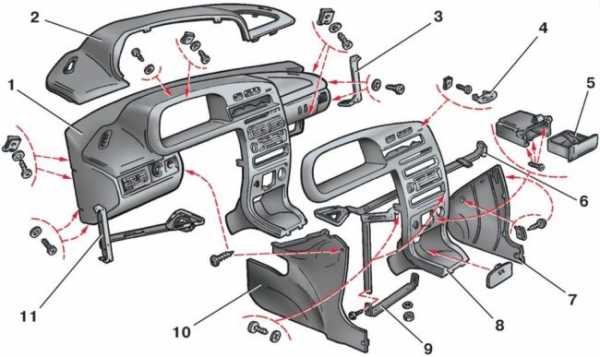

Схема разбора приборной панели ВАЗ 2114

Разбирается приборная панель на ВАЗ 2114 по следующей схеме:

1. Выкручиваются три самореза, снимается нижний выступ и накладка.
2. На правой накладке консоли находятся пять саморезов, которые также необходимо демонтировать.
3. Снимается экран, от аккумуляторной батареи отключается минусовая клемма.
4. От прикуривателя отсоединяется жгут проводов.
5. С рычага переключения передач снимается рукоять.
6. Снимаются крепежи печки.
7. Болты, которыми фиксируется колодка руля, аккуратно выкручиваются.
8. С панели снимаются декоративные вставки, патроны ламп и светодиоды.
9. Снимается лампа подсветки гидрокорректора ключом на 21.
10. Демонтируются верхние и нижние саморезы.

После завершения демонтажа приборной панели электросхема проводки закрывается, дабы избежать попадания на нее пыли, влаги или грязи.

Заменить в панели приборов ВАЗ 2114 можно только 8 ламп из 13.

Перед установкой новых ламп с панели приборов снимается пластиковая накладка

Замена ламп подсветки

После снятия пластика можно приступать к самому процессу замены ламп.

1. Заранее рассчитывается необходимое количество ламп для замены подсветки каждого датчика и прибора панели.
2. Лампы и сопротивления устанавливаются в специальные места — патроны — после снятия блока. Выкручиваются патроны против часовой стрелки вручную, без использования инструментов. Новые устанавливаются на освободившиеся места, затем в них вставляются лампы. Головки светодиодов вкручиваются с соблюдением полярности.

   Размещение новых ламп на панели приборов

3. Подключается питание и проверяется работоспособность обновлённой подсветки.

   Проверка ламп подсветки при помощи мультиметра

4. Осуществляется обратная сборка приборной панели. Проводка аккуратно выводится к плате и крепится к ней, благодаря чему детали не будут мешать во время сборки.

   Осуществляется обратная сборка приборной панели с размещением стрелок датчиков

5. Все стрелки датчиков и приборов должны правильно располагаться. Если слишком торопиться во время установки, можно их сломать или погнуть.
6. Вся конструкция крепится шурупами.
7. Питание светодиодов и лампочек объединяется, размещаются на свои места стрелки с выставлением на нулевые показатели.
8. Работа приборов и датчиков панели обязательно проверяется бортовым компьютером. Если все функционирует нормально, приборная панель собирается и возвращается в исходное состояние.

   Собранная и проверенная панель приборов ВАЗ 2114

Видео: замена лампочек подсветки приборной панели ВАЗ 2114

Замена лампочек подсветки приборной панели ВАЗ 2114 — лёгкая работа, подвластная самым неопытным владельцам автомобиля. Восстановить её работоспособность можно за считаные минуты, главное — правильно подобрать и установить лампы датчиков и приборов.

Добрый день. Меня зовут Михаил, мне 23 года. По образованию — экономист-бухгалтер. Оцените статью: Поделитесь с друзьями!

tuning-lada-2109.ru

Замена лампочек в панели приборов на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Лампочки в панели приборов – играют неотъемлемую часть, вить когда темно в автомобиле, кнопки должны хоть как то подсвечиваться и если кнопки будут без подсветки, то во-первых будет не удобно очень в тёмное время суток, так как кнопок просто видно не будет и во-вторых вид у панели будет более скромный, вить согласитесь, когда кнопки светятся, панель гораздо интересней смотрится, но кроме кнопок, в панели есть и другие элементы которые так же подсвечиваются, одним из самых главных таких элементов является комбинация приборов, внутри неё тоже лампочки присутствуют, благодаря ним подсвечивается вся комбинация приборов, все индикаторы в ней, более подробно увидеть всё это Вы можете на фото ниже, идём дальше, у всех ламп есть свойства перегорать и поэтому не редки случаи когда приходят в негодность лампы кнопок или же лампы которые в комбинации установлены, после этого в ночное время суток панель уже не так красиво выглядит, как должна, а если лампы в комбинации приборов выходят из строя, такие как лампа давления масла например, то в этом случае вообще нужно будет бить тревогу, потому что когда не работают такие необходимо важные индикаторы панели, эксплуатация автомобиля попросту опасна, а понять это легко, если говорить именно об индикаторе давления масла, то он должен загораться когда ключ повернут в положении старта и при пуске двигателя он выключается, если он не включается совсем, то либо датчик неисправен, либо же сама лампа, но как правило лампа у таких важных индикаторов выходит редко из строя, потому что они горят очень короткое время.

Примечание!
В этой статье мы с Вами разберём все лампы которые находятся в панели и объясним как их заменить, для этого Вам понадобится: Отвёртка, новые лампы и время с терпением, потому что такая работа выполняется не за две минуты (Если об комбинации приборов говорить), а гораздо дольше, так как в этом случае пол торпеды разобрать ещё придётся, кстати возможно ещё плоскогубцы тонкие Вам понадобятся, потому что в комбинации приборов есть несколько патронов с лампами, до которых очень трудно добраться (Они в глубине) и если пальцы большие, то кроме плоскогубец никак Вы патрон извлечь не сможете!

Краткое содержание:

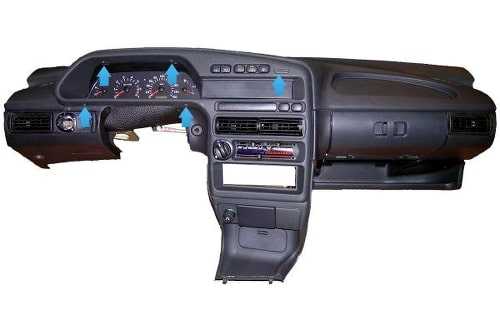

Где находятся лампочки в панели приборов?
В автомобилях семейства Самара 2 не мало лампочек в торпеде расположено, но хотя и в таких автомобилях как ВАЗ 2110, приоры и так далее, их не меньше, про кнопки и про комбинацию приборов Вы уже всё поняли, но кроме этих элементов лампочки ещё присутствуют в прикуриватели и печки, все эти лампочки можно найти с обратной стороны, вот к примеру, чтобы найти лампу печки, нужно будет усики пластмассовые снять которые на рычажках стоят, потом поддеть саму пластмасску и полностью снять её с торпеды, тем самым Вы доберётесь до лампы печки, с прикуривателем похожая ситуация, лампа с патроном стоит в его задней части, но Вы его достать не сможете, поэтому чтобы сменить лампу, нужно будет боковую накладку снять с водительской стороны и там уже Вы сможете разыскать и патрон прикуривателя и лампу и произвести их замену, об этом в данной статье мы более подробно говорить будем (Будет это чуть ниже).

Когда нужно менять лампочки в панели приборов?
Их нужно менять в случае выхода из строя, понять это легко, просто не будет гореть тот прибор под которым лампа располагается, в некоторых случаях автолюбители ещё производят замену ламп с целью поставить лампы другого цвета или светодиодные (Они светят ярче), ярким примером где установлены лампы другого цвета в комбинации приборов, Вы можете увидеть на фото, которое изображено ниже, но к выбору ламп подходите ответственно и учитывайте те факты, что бывают такие цвета которые вообще не видно в ночное время суток, а так же есть такие цвета, которые наоборот режут глаза и отвлекают от дороги и самое главное, мы не рекомендуем Вам ставить лампы другого цвета на что то важное, на индикатор давления масла например или на индикатор заряда АКБ, там должны стоять либо белые лампы, либо красные, они будут выделять эти индикаторы, если с генератором или же с движком что ни будь случиться.

Примечание!
Кстати, Вы же уже в курсе что когда поворачиваешь ключ в зажигании, все лампочки загораются, тем самым можно понять есть ли перегоревшие лампы или же нет их, ну и конечно же это говорит об исправности тех датчиков, индикаторы у которых загораются, но есть одна хитрость, опытные автолюбители которые уже продолжительное время ездят за рулем, на нее не попадутся, но вот девушек или же начинающих водителей легко обмануть, в общем, когда автомобиль не исправен, лампы просто выкручивают, чтобы при заведении автомобиля, на комбинации приборов лишних индикаторов не горело, поэтому когда повернёте ключ в зажигании, проследите за тем чтобы все те индикаторы которые должны загореться, загорелись, мы это говорим к тому, чтобы при покупке Б/У автомобиля Вы или какие ни будь Ваши знакомые не попались на этом!

Как заменить лампы в панели приборов на ВАЗ 2113-ВАЗ 2115?

Замена ламп в комбинации приборов:

1. Начнём с самого важного, с комбинации, в ней то и меняют автолюбители чаще всего лампы, скажем на личном опыте, заменять лампы легко, но тяжело снимать все детали торпеды, потому что чтобы добраться до комбинации приборов, нужно центральную консоль торпеды снять, а на это нужно время, приступим, в начале операции усядьтесь по удобней в автомобиль и возьмите в руки отвёртку, в ногах, с водительской стороны и с пассажирской, выкрутите пару винтов крепления нижних накладок и снимите их, отложив в сторонку (см. фото ниже, пример на фото приведён на водительской нижней накладки).

2. После того как доступ к винтам крепления центральной консоли открыт, при помощи отвёртки отверните их (Всего винта два, с водительской стороны один и с пассажирской, см. фото ниже), на этом всё, можете считать что с нижней частью закончили, переходите к верхней.

3. По поводу верхней части центральной консоли, в общём возьмите плоскую отвёртку и при помощи неё, снимите маленькую накладку, как это на фото показано, под ней будет винт под крестообразную отвёртку, так вот возьмите ту отвёртку которая будет нужна и выкрутите этот винт полностью и переходите к завершению.

4. А в завершение, без отвёрток, чисто руками, снимите ручку включения вентилятора отопления и все три пластиковых накладки, которые закрепляются на рычажках, но только они крепятся фиксаторами, поэтому тянуть их изо всех сил не надо, в этом случае кстати понадобится отвёртка, фиксаторы располагаются на концах этих пластиковых накладов, присмотревшись их можно увидеть.

5. Ну и всё практически, отвёрткой ещё пару винтиков выверните (см. фото ниже, это на правой части), точно так же винты ещё ближе к левой части автомобиля будут находится, их тоже отверните и аккуратно потянув всю центральную консоль на себя, её снимите, отсоединять ничего не нужно от обратной стороны консоли, просто чуть вперёд вынесите её и положите на руль или куда ни будь ещё (Главное чтобы Вы достать до комбинации приборов могли), будьте осторожны, не порвите провода которые подсоединяются к кнопкам, с обратной стороны консоли.

Примечание!
Вы можете конечно отсоединить все провода если хотите, но это уже чисто на ваше усмотрение, сразу подметим, если будете отсоединять работа затянется, при обратном подсоединении проводов, не перепутайте их и прежде чем ставить центральную консоль, включите свет и тем самым Вы узнаете все ли кнопки будут гореть, при необходимости это исправите!

6. Комбинация приборов тоже крепиться на винтах, они боковые, отверните их крестообразной отвёрткой и полностью снимите комбинацию приборов со своего посадочного места, потянув для этого её на себя, но только будьте осторожны резко дергать за неё, с обратной стороны к комбинации приборов подсоединяются колодки с проводами, их отсоедините и положите аккуратно на торпеду и проследите за тем чтобы колодки во внутрь торпеды не провалились, а то потом доставать будете, а это опять же потерянное время.

Примечание!
Для того чтобы вынуть лампы из комбинации приборов, нужно будет сперва вынуть нужный Вам патрон (Потому что лампы в патронах располагаются), для этого патрон повернуть нужно будет против часовой стрелки и извлечь его, лампочку же чтобы вынуть, поддеть придётся медные пластинки и потянув за неё, она вынется из патрона (Можно так же лампу с патроном в магазине приобрести уже в сборе)!

7. На этом всё, устанавливайте лампы, проверяйте работу, если всё работает то центральную консоль ставьте на своё место, если она у Вас скрипит или дребезжит на кочках, её проклеить можно будет, более подробно как это сделать смотрите в ролике ниже (Только это видео к ВАЗ 2109 относится, но принцип по сути тот же самый):

Замена ламп в кнопках, в печки и в прикуриватели:

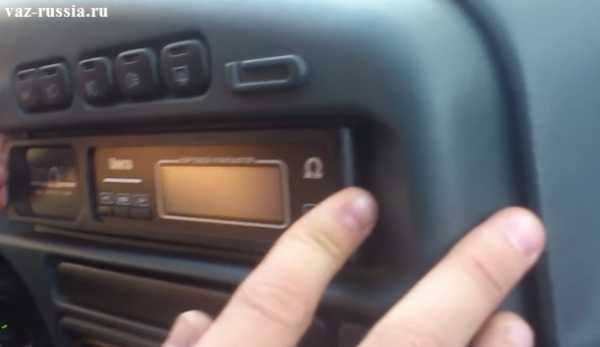

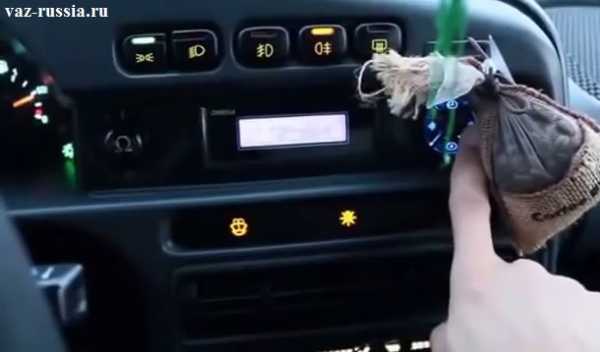

1. Начнём со снятия, для того чтобы снять кнопки которые располагаются выше БК (Бортовой Компьютер), нужно будет вынуть сам БК (см. фото ниже) или если у Вас в автомобили он не предусмотрен (Вместо него заглушка будет), то подковырнуть и снять эту заглушку, после чего просунуть руку в открывшийся проём и тем самым отсоединить колодку проводов от нужной кнопки (Можно не отсоединять, если Вам не удобно), затем выдавить кнопку наружу, преодолев усилие фиксаторов, если будет возможно то нажмите на них, таким образом кнопку Вы извлечёте.

Примечание!
После того как кнопка будет извлечена, её необходимо заменить на другую, если Вы решите её заново пересветить (Другой цвет захотели например или у Вас нет денег на новую кнопку), то в таком случае повозиться немного придётся, более подробно о том как пересветить кнопку, смотрите в видео-ролике ниже, ну а вообще, автолюбители их чаще всего заменяют на новые!

2. По поводу прикуривателя и печки, в общём если с лампой прикуривателя работать, то там нужно будет с водительской стороны внизу открутить пару винтов и снять накладку (Как это сделать было описано в пункте 1, в рубрике: «Замена ламп в комбинации приборов»), затем отсоединив от прикуривателя колодку проводов, извлеките лампу в сборе с патроном и осуществите её замену на новую лампу (см. маленькое фото), для осуществления замены подсветки печки, снимите пластиковые накладки с рукояток печки (Читайте пункт 4 выше) и подковырнув отвёрткой облицовочную накладку (см. большое фото ниже), снимите её и под ней Вы найдёте патрон с лампой, которую и нужно будет поменять на новую.

Дополнительный видео-ролик:

vaz-russia.com

No related posts.
