Ваз 2114 какой предохранитель отвечает за задний ход на – Блок предохранителей и реле ВАЗ 2113 2114 2115

Блок предохранителей и реле ВАЗ 2113 2114 2115

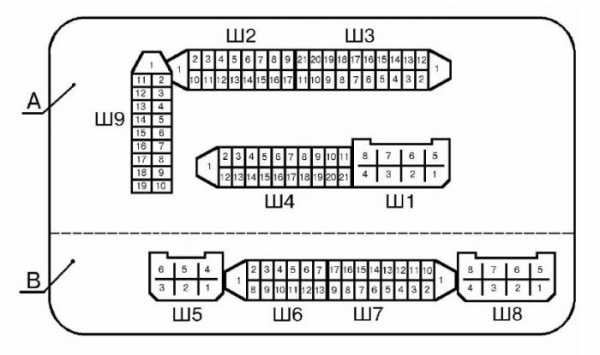

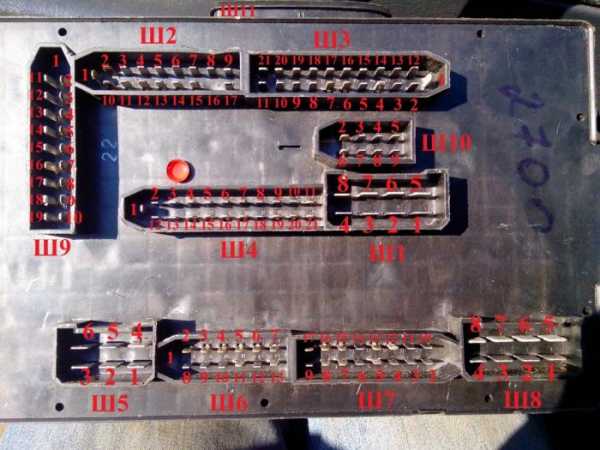

Ко­лодка	№ ште­кера	Цвет	Электрические цепи
Ш1	1	БГ	кнопки управления стеклоподъемников
	2	Г	выключатель зажигания (кл. 15/2)
	3	ГЧ	реле зажигания
	4	ЖГ	переключатель двигателя отопителя
	5	Р	выключатель зажигания (кл. 30)
	6	КР	выключатель зажигания (кл. 30/1), реле зажигания
	7	Р	блок управления блокировкой дверей
	8	П	выключатель зажигания (кл. 50)
Ш2	1	БГ	переключатель очистителя заднего стекла
	2	Г	переключатель указателей поворотов (правый)
	3	П	включатель стоп-сигналов
	4	БК	контрольная лампа целостности ламп
	5	ПЧ	включатель аварийной сигнализации
	6	ГБ	дверь левая передняя
	7	—	резерв
	8	ЗЧ	контрольная лампа дальнего света
	9	—	резерв
	10	ОЧ	включатель задних противотуманных огней
	11	ГП	контрольная лампа резерва топлива
	12	ПЧ	контрольная лампа уровня топлива
	13	БЧ	плафон освещения салона
	14	КГ	контрольная лампа ручного тормоза
	15	ГЧ	переключатель указателей поворотов (левый)
	16	—	резерв
	17	Ч	масса » — «
Ш3	1	Ж	датчик скорости
	2	ЧП	включатель аварийной сигнализации
	3	ГК	переключатель указателей поворотов
	4	СБ	контрольная лампа уровня масла
	5	Ч	масса
	6	РБ	контрольная лампа уровня омывающей жидкости
	7	РЧ	контрольная лампа износа тормозных накладок
	8	З	выключатель наружного освещения
	9	ЖЗ	переключатель стеклоочистителя и омывателя стекла
	10	ПГ	патрон подключения переносной лампы
	11	ЖБ	переключатель стеклоочистителя и омывателя стекла
	12	РК	переключатель стеклоочистителя и омывателя стекла
	13	ЖП	переключатель наружного освещения
	14	Ж	контрольная лампа противотуманных фар
	15	—	резерв
	16	СГ	указатель давления масла
	17	—	резерв
	18	Р	переключатель стеклоочистителя и омывателя стекла
	19	СО	переключатель стеклоочистителя и омывателя стекла
	20	С	переключатель стеклоочистителя и омывателя стекла
	21	—	резерв
Ш4	1	ЗП	вкл. и контрольная лампа обогрева заднего стекла
	2	ГБ	переключатель света фар (дальний свет)
	3	ОГ	стеклоочиститель, комбинация приборов
	4	ЖП	включатель наружного освещения, переключатель стояночного света
	5	К	реостат освещения приборов
	6	—	резерв
	7	ЧБ	переключатель очистителя и омывателя ветрового стекла
	8	О	клемма Ш4 — 3
	9	СЧ	включатель звуковых сигналов
	10	Б	включатель стоп-сигналов
	11	—	резерв
	12	СП	переключатель света фар (ближний свет)
	13	ЖП	подрулевой переключатель света
	14	—	резерв
	15	Б	выкл. очистителя фар
	16	РГ	контрольная лампа уровня тормозной жидкости
	17	ЗБ	указатель температуры охлаждающей жидкости
	18	КБ	контрольная лампа заряда аккумуляторной батареи
	19	С	включатель противотуманных фар
	20	ГО	контрольная лампа уровня охлаждающей жидкости
	21	КП	тахометр
Ш5	1	З	дальний свет (правый)
	2	ЗЧ	дальний свет (левый)
	3	СЧ	ближний свет (левый)
	4	ГП	стартер (кл. 50)
	5	Г	электровентилятор охлаждения радиатора
	6	С	ближний свет (правый)
Ш6	1	—	резерв
	2	З	включатель света заднего хода
	3	ГЧ	указатель поворота (левый передний)
	4	—	резерв
	5	—	резерв
	6	—	резерв
	7	З	реле очистителя фар, реле эл. двигателя омывателя фар
	8	Ж	габаритный огонь (правый передний)
	9	БЧ	выкл. подкапотной лампы
	10	ЖЧ	габаритный огонь (левый передний)
	11	Г	указатель поворота (правый передний)
	12	О	включатель света заднего хода
	13	РГ	датчик уровня тормозной жидкости
Ш7	1	—	резерв
	2	ЖГ	эл. двигатель ф р очистителя
	3	Б	эл. двигатель фар очистителя
	4	—	резерв
	5	СБ	датчик уровня масла
	6	СЧ	звуковые сигналы
	7	С	датчик скор ости
	8	ЗБ	датчик температуры охлаждающей жидкости
	9	Ф	генератор (кл. 61)
	10	З	БУЭМ (кл.5)
	11	БЧ	включатель подкапотной лампы
	12	РБ	датчик уровня омывающей жидкости
	13	РЧ	датчик износа тормозных накладок
	14	СП	БУЭМ (кл.6)
	15	КП	катушка зажигания
	16	РЗ	датчик уровня охлаждающей жидкости
	17	СЧ	реле противотуманных фар
Ш8	1	ЖП	реле противотуманных фар
	2	ЖЧ	противотуманная фара (левая)
	3	Ж	противотуманная фара (правая)
	4	ГП	катушка зажигания, БУЭМ (кл.4)
	5	Р	генератор (кл. 30)
	6	Р	генератор (кл. 30)
	7	Р	реле стартера
	8	РЧ	реле противотуманных фар
Ш9	1	—	резерв
	2	Г	указатель поворота (правый задний и боковой)
	3	БГ	эл. двигатель очистителя заднего стекла
	4	ОЧ	задние противотуманные фонари
	5	СЧ	концевой выключатель задней двери
	6	ПЧ	концевой выключатель передней правой двери
	7	БЧ	плафон освещения салона
	8	КГ	выключатель контрольной лампы стояночного тормоза
	9	ГЧ	указатель поворота (левый задний и боковой)
	10	С	элементы обогрева заднего стекла
	11	С	фонарь освещения номерного знака
	12	ГБ	дверь передняя левая
	13	Б	плафон освещения салона
	14	П	стоп-сигналы
	15	Ж	габаритный огонь (правый задний)
	16	З	фонарь заднего хода
	17	ЖЧ	габаритный огонь (левый задний)
	18	ЖГ	очиститель заднего стекла
	19	С	элемент обогрева заднего стекла
Ш11	1	РБ	насос омывателя
	2	РЧ	клапан омыватель заднего стекла
	3	—	резерв
	4	З	концевой выключатель карбюратора
	5	БЧ	подкапотная лампа
	6	СП	электро клапан карбюратора
	7	—	резерв
	8	К	подкапотная лампа
	9	Б	двигатель стеклоочистителя ветрового окна
	10	О	двигатель стеклоочистителя ветрового окна
	11	—	резерв
	12	СГ	датчик аварийного давления масла
	13	—	резерв
	14	Р	клапан омыватель ветрового стекла
	15	СО	двигатель стеклоочистителя
	16	С	двигатель стеклоочистителя
	17	—	резерв
	18	ЖБ	двигатель стеклоочистителя
	19	—	резерв

avtoblokrele.ru

Где находится предохранитель заднего хода ваз 2114

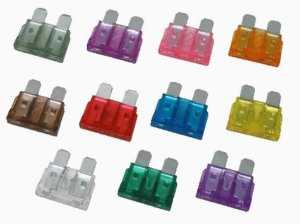

Данное устройство является основным в любой электрической цепи, потому что выполняет защитные функции . Представьте себе, провода, идущие на печку, внезапно замкнули и начинают стремительно нагреваться. Чтобы не было пожара, плавкая вставка этой цепи сгорает первой и снимает напряжение. Таким образом, любой предохранитель оберегает автомобиль.

Прежде чем ремонтировать какое-либо электрическое устройство своем автомобиле, посмотрите, цел ли его предохранитель, вполне возможно, что сам агрегат цел, а нужно всего лишь поменять предохранитель.

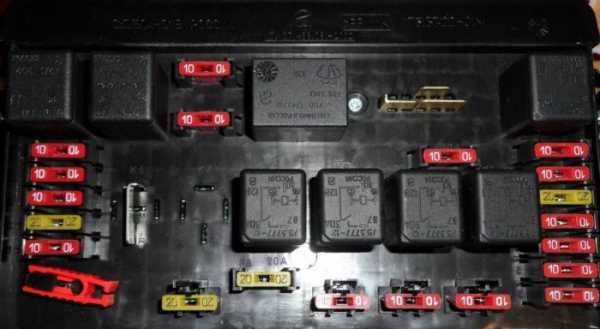

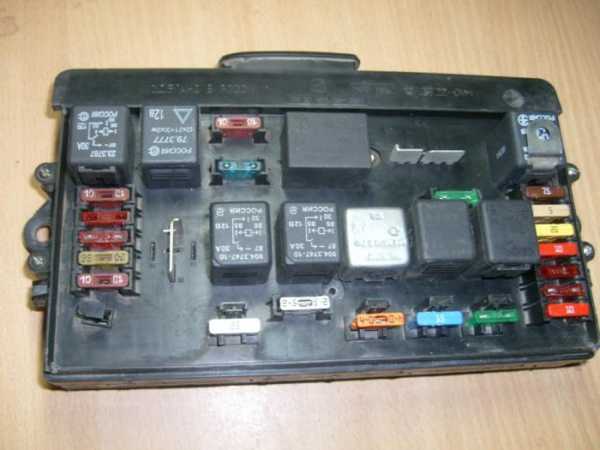

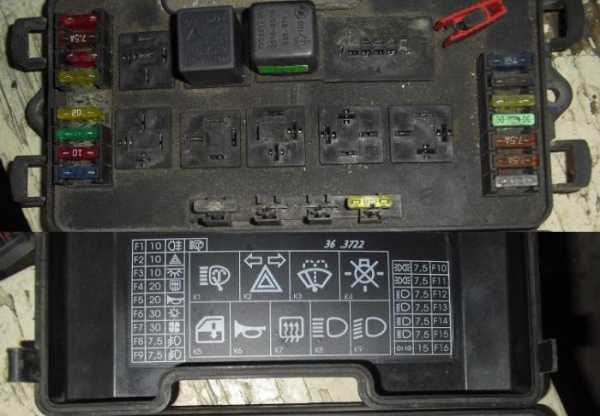

Чтобы получить доступ к монтажному блоку, необходимо открыть капот, а затем, найди черную коробку в углу пространства . Не перепутайте ее с воздушным фильтром, они имеют совершенно разные размеры, а соответственно, назначение. На концах коробки отстегните защелки, после этого поднимите верхнюю крышку. Перед вами предстанут все предохранители, а также электрические реле автомобиля ВАЗ 2114 инжектор.

Памятка

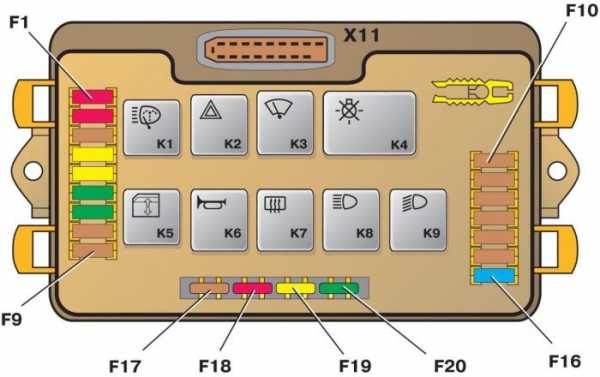

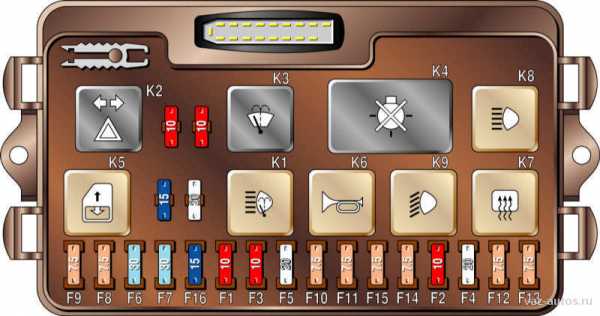

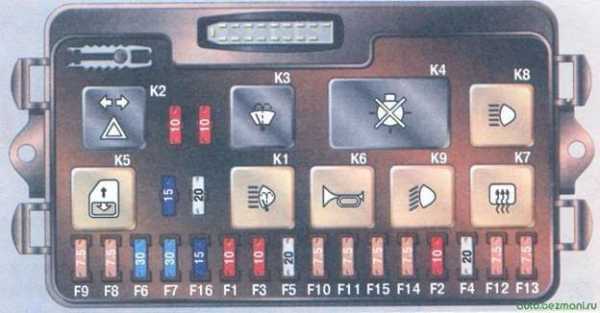

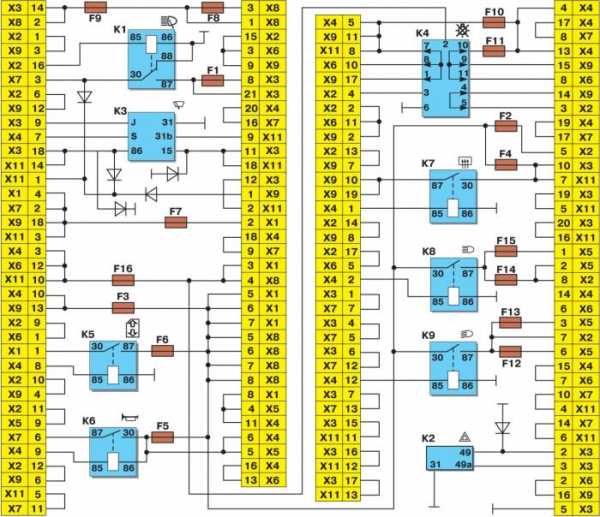

Начнем с реле.

K1 – Реле, которое включает очиститель фар

К2 – Реле указателей поворота, а также аварийной сигнализации

К3 – Реле дворников

К4 – Реле, которое определяет исправность ламп стоп-сигналов, а также габаритных огней

К5 – Реле активации стеклоподъемников

К6 – Реле звукового сигнала

К7 – Реле, замыкающее цепь обогрева заднего стекла

К8 – Реле включения дальнего света фар

К9 – Реле активации ближнего света фар

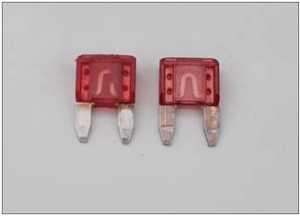

Все устройства, обозначающиеся буквой F – это предохранители. Ниже будет приведена расшифровка обозначений для каждого предохранителя.

F1 — номинальный ток вставки 10 А — лампы противотуманных огней, а также их сигнализатор.

F2 — ток 10 — все, что связано с аварийной сигнализацией, а также указателями поворотов.

F3 — ток 7,5 — плафоны освещения в салоне, багажнике, цепи бортового компьютера, подсветки зажигания и лампочек торможения, сигнальной лампочки «Check engine».

F4 — ток 20 — патрон подключения переносной лампы, а также обогрев заднего стекла.

F5 — ток 20 — звуковой сигнал и вентилятор системы охлаждения.

F6 — ток 30 — это цепь электростеклоподъемников и их переключатели с контактами.

F7 — ток 30 — защитное устройство трех электроагрегатов — отопителя, омывателя лобового стекла и очистителя фар. Кроме того, здесь же прикуриватель, освещение «бардачка» и обмотка переключателя обогрева остекления двери багажника.

F8 — ток 7,5 — это защита лампочки правой противотумки, расположенной впереди.

F9 — ток 7,5 — это защита лампочки левой противотуманки расположенной впереди.

F10 — ток 7,5 — защищает лампочки габаритов с левой стороны, госномера, подкапотного света, подсветки приборной доски и выключателей с рычагами отопления, а также сигнальной лампочки габаритов.

F11 — ток 7,5 — предохраняет лампочки габаритов правой стороны.

F12 — ток 7,5 — защитное устройство правой лампочки фары ближнего света.

F13 — ток 7,5 — защитное устройство левой лампочки фары ближнего света.

F14 — ток 7,5 — защищает левую фару дальнего света и сигнальную синюю лампочку включения дальнего света.

F15 — ток 7,5 — защищает правую фару дальнего света.

F16 — соответственно, 15 — предохраняет лампочки и переключатель-прерыватель поворотов и «аварийки», белую лампочку заднего хода, питание блока приборов, маршрутного компьютера, обмотку генератора (при запуске), лампочки сигнализирующие малое давление масла, тормозной жидкости и стояночного тормоза, разряд аккумуляторной батареи.

Все остальные предохранители выполняют запасную функцию и используются в случае выход из строя одного из основных . Кроме того в монтажном блоке имеется специальный инструмент, который позволяет достать реле или неисправный предохранитель, так как сделать это руками или пальцами очень проблематично. Под шифровкой X11 обозначается разъем подключения жгута проводов.

Стоит отметить, что в некоторых моделях «Самар», монтажный блок установлен прямо в салоне за торпедой автомобиля. Если вы не нашли его под капотом, имеет смысл найти специальную заглушку на корпусе панели.

Как видите, все довольно просто. Самое главное – сохранить себе эти обозначения и в случае неисправности, быстро найти предохранитель этой цепи. Желаем вам удачи на дорогах!

07.06.2012

Иногда автолюбителю приходиться сталкиваться с тем, что перестаёт работать то или иное электрооборудование автомобиля. Причиной часто может быть обычное перегорание предохранителя. Для быстрой замены неисправного предохранителя нужно знать, где они находятся, как они выглядят, «вычислить» неисправные и правильно заменить их.

Где находятся предохранители?

Ни в одном автомобиле предохранители не разбросаны по кузову, а находятся

autokresla-isofix.ru

Предохранители и реле ВАЗ 2113, 2114, 2115

Ко­лодка	№ штекера	Цвет	Электрические цепи
Ш1	1	БГ	Кнопки управления стеклоподъемников
	2	Г	Выключатель зажигания (кл. 15/2)
	3	ГЧ	Реле зажигания
	4	ЖГ	Переключатель двигателя отопителя
	5	Р	Выключатель зажигания (кл. 30)
	6	КР	Выключатель зажигания (кл. 30/1), реле зажигания
	7	Р	Блок управления блокировкой дверей
	8	П	Выключатель зажигания (кл. 50)
Ш2	1	БГ	Переключатель очистителя заднего стекла
	2	Г	Переключатель указателей поворотов (правый)
	3	П	Включатель стоп-сигналов
	4	БК	Контрольная лампа целостности ламп
	5	ПЧ	Включатель аварийной сигнализации
	6	ГБ	Дверь левая передняя
	7	—	Резерв
	8	ЗЧ	Контрольная лампа дальнего света
	9	—	Резерв
	10	ОЧ	Включатель задних противотуманных огней
	11	ГП	Контрольная лампа резерва топлива
	12	ПЧ	Контрольная лампа уровня топлива
	13	БЧ	Плафон освещения салона
	14	КГ	Контрольная лампа ручного тормоза
	15	ГЧ	Переключатель указателей поворотов (левый)
	16	—	Резерв
	17	Ч	Масса » — «
Ш3	1	Ж	Датчик скорости
	2	ЧП	Включатель аварийной сигнализации
	3	ГК	Переключатель указателей поворотов
	4	СБ	Контрольная лампа уровня масла
	5	Ч	Масса
	6	РБ	Контрольная лампа уровня омывающей жидкости
	7	РЧ	Контрольная лампа износа тормозных накладок
	8	З	Выключатель наружного освещения
	9	ЖЗ	Переключатель стеклоочистителя и омывателя стекла
	10	ПГ	Патрон подключения переносной лампы
	11	ЖБ	Переключатель стеклоочистителя и омывателя стекла
	12	РК	Переключатель стеклоочистителя и омывателя стекла
	13	ЖП	Переключатель наружного освещения
	14	Ж	Контрольная лампа противотуманных фар
	15	—	Резерв
	16	СГ	Указатель давления масла
	17	—	Резерв
	18	Р	Переключатель стеклоочистителя и омывателя стекла
	19	СО	Переключатель стеклоочистителя и омывателя стекла
	20	С	Переключатель стеклоочистителя и омывателя стекла
	21	—	Резерв
Ш4	1	ЗП	Вкл. и контрольная лампа обогрева заднего стекла
	2	ГБ	Переключатель света фар (дальний свет)
	3	ОГ	Стеклоочиститель, комбинация приборов
	4	ЖП	Включатель наружного освещения, переключатель стояночного света
	5	К	Реостат освещения приборов
	6	—	Резерв
	7	ЧБ	Переключатель очистителя и омывателя ветрового стекла
	8	О	Клемма Ш4 — 3
	9	СЧ	Включатель звуковых сигналов
	10	Б	Включатель стоп-сигналов
	11	—	Резерв
	12	СП	Переключатель света фар (ближний свет)
	13	ЖП	Подрулевой переключатель света
	14	—	Резерв
	15	Б	Выкл. очистителя фар
	16	РГ	Контрольная лампа уровня тормозной жидкости
	17	ЗБ	Указатель температуры охлаждающей жидкости
	18	КБ	Контрольная лампа заряда аккумуляторной батареи
	19	С	Включатель противотуманных фар
	20	ГО	Контрольная лампа уровня охлаждающей жидкости
	21	КП	Тахометр
Ш5	1	З	Дальний свет (правый)
	2	ЗЧ	Дальний свет (левый)
	3	СЧ	Ближний свет (левый)
	4	ГП	Стартер (кл. 50)
	5	Г	Электровентилятор охлаждения радиатора
	6	С	Ближний свет (правый)
Ш6	1	—	Резерв
	2	З	Включатель света заднего хода
	3	ГЧ	Указатель поворота (левый передний)
	4	—	Резерв
	5	—	Резерв
	6	—	Резерв
	7	З	Реле очистителя фар, реле эл. двигателя омывателя фар
	8	Ж	Габаритный огонь (правый передний)
	9	БЧ	Выкл. подкапотной лампы
	10	ЖЧ	Габаритный огонь (левый передний)
	11	Г	Указатель поворота (правый передний)
	12	О	Включатель света заднего хода
	13	РГ	Датчик уровня тормозной жидкости
Ш7	1	—	Резерв
	2	ЖГ	Эл. двигатель ф р очистителя
	3	Б	Эл. двигатель фар очистителя
	4	—	Резерв
	5	СБ	Датчик уровня масла
	6	СЧ	Звуковые сигналы
	7	С	Датчик скор ости
	8	ЗБ	Датчик температуры охлаждающей жидкости
	9	Ф	Генератор (кл. 61)
	10	З	БУЭМ (кл.5)
	11	БЧ	Включатель подкапотной лампы
	12	РБ	Датчик уровня омывающей жидкости
	13	РЧ	Датчик износа тормозных накладок
	14	СП	БУЭМ (кл.6)
	15	КП	Катушка зажигания
	16	РЗ	Датчик уровня охлаждающей жидкости
	17	СЧ	Реле противотуманных фар
Ш8	1	ЖП	Реле противотуманных фар
	2	ЖЧ	Противотуманная фара (левая)
	3	Ж	Противотуманная фара (правая)
	4	ГП	Катушка зажигания, БУЭМ (кл.4)
	5	Р	Генератор (кл. 30)
	6	Р	Генератор (кл. 30)
	7	Р	Реле стартера
	8	РЧ	Реле противотуманных фар
Ш9	1	—	Резерв
	2	Г	Указатель поворота (правый задний и боковой)
	3	БГ	Эл. двигатель очистителя заднего стекла
	4	ОЧ	Задние противотуманные фонари
	5	СЧ	Концевой выключатель задней двери
	6	ПЧ	Концевой выключатель передней правой двери
	7	БЧ	Плафон освещения салона
	8	КГ	Выключатель контрольной лампы стояночного тормоза
	9	ГЧ	Указатель поворота (левый задний и боковой)
	10	С	Элементы обогрева заднего стекла
	11	С	Фонарь освещения номерного знака
	12	ГБ	Дверь передняя левая
	13	Б	Плафон освещения салона
	14	П	Стоп-сигналы
	15	Ж	Габаритный огонь (правый задний)
	16	З	Фонарь заднего хода
	17	ЖЧ	Габаритный огонь (левый задний)
	18	ЖГ	Очиститель заднего стекла
	19	С	Элемент обогрева заднего стекла
Ш11	1	РБ	Насос омывателя
	2	РЧ	Клапан омыватель заднего стекла
	3	—	Резерв
	4	З	Концевой выключатель карбюратора
	5	БЧ	Подкапотная лампа
	6	СП	Электро клапан карбюратора
	7	—	Резерв
	8	К	Подкапотная лампа
	9	Б	Двигатель стеклоочистителя ветрового окна
	10	О	Двигатель стеклоочистителя ветрового окна
	11	—	Резерв
	12	СГ	Датчик аварийного давления масла
	13	—	Резерв
	14	Р	Клапан омыватель ветрового стекла
	15	СО	Двигатель стеклоочистителя
	16	С	Двигатель стеклоочистителя
	17	—	Резерв
	18	ЖБ	Двигатель стеклоочистителя
	19	—	Резерв

base-ex.com

Схема и расположение блока предохранителей ВАЗ-2114 ВАЗ-2115 и ВАЗ-2113

Запомните одну немаловажную вещь, прежде чем начинать разбирать печку, дворник, фару или еще что нибудь — убедитесь в том, что предохранитель, отвечающий за эту цепь не перегорел 🙂 А еще помимо предохранителя убедитесь что питание на неработающий узел поступает, ведь монтажный блок и проводка автомобиля со временем может подвергаясь внешним факторам и воздействиям выйти из строя. Провод чаще всего может получить механическое повреждение, разъемы окислиться, а вот в блоке предохранителей может перегореть дорожка или даже попросту сгнить в труху часть токопроводящих элементов.

Кстати не зря мы акцентируем внимание на последнем — расположение блока предохранителей у «зубильно-самарного» семейства не совсем удачное, часто на него попадает вода, а ввиду особенностей конструкции и слабой ее защищенности от влаги различные неприятности практически «гарантированы» заводом изготовителем.

Сегодня мы рассмотрим схему и расположение предохранителей и реле ВАЗ 2113, 2114, 2115

Монтажный блок предохранителей ваз 2114 схема

Блок предохранителей в ВАЗ-2114 расположен под капотом, слева по ходу движения автомобиля,  с краю под левым дворником увидите черный ящик. Чтоб его открыть нужно отодвинуть слева две защелки. Снимаем крышку, там находятся реле и предохранители.

На крышке с внутренней стороны нанесена маркировка, обозначает назначение реле и предохранителей.

Приводим ниже назначение всех реле и предохранителей в ВАЗ-2113 и 2114

К1	Реле включения электровентилятора
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле стеклоочистителя
К4	Реле контроля исправности ламп стоп-сигнала и габаритных огней
К5	Реле включения стеклоподъёмников
К6	Реле включения звукового сигнала
К7	Реле включения обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	реле включения ближнего света фар

Цепи защищаемые предохранителями

№ предохранителя	Защищаемые цепи
F1(20A)	Реле включения задних противотуманных фонарей. Лампы задних противотуманных фонарей. Сигнализатор включения задних противотуманных фонарей
F2(10A)	Лампы указателей поворота. Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F3(10A)	Плафон освещения салона. Плафон индивидуального освещения салона. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Маршрутный компьютер
F4(20A)	Предохранитель прикуривателя ваз 2114. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла.
F5(20A)	Звуковой сигнал.Реле включения звукового сигнала (обмотка). Реле включения звукового сигнала (контакты), Релевключения электровентлятора (контакты). Электродвигатель вентилятора системы охлаждения
F6(30A)	Выключатели электростеклоподъёмников. Электростеклоподъёмники. Реле включения электростеклоподъёмников (контакты)
F7(20A)	Электродвигатель отопителя.Электродвигатель омывателей.Электродвигатель омывателя заднего стекла. Электродвгатель очистителя заднего стекла. Реле включения электростеклоочистителя (обмотка). Лампа освещения вещевого ящика
F8(7.5A)	Правая противотуманная фара
F9(7.5A)	Левая противотуманная фара. Реле включения противотуманных фар (контакты)
F10(7.5A)	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа резерва топлива,давления масла, стояночного тормоза,уровня тормозной жидкости. Контрольная лампа заряда аккумуляторной батареи. Комбинация приборов.Вольтметр. Система управления электропневмоклапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза
F11(7.5A)	Лампы габаритных огней по правому борту
F12(7.5A)	Правая фара (ближний свет)
F13(7.5A)	Левая фара (ближний свет)
F14(7.5A)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.
F15(7.5A)	Правая фара (дальний свет).
F16(15A)	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателей поворотов).

Схема соединений внутри блока предохранителей ВАЗ-2114 и ВАЗ-2115

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

Схема соединений монтажного блока ВАЗ 2114

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера): К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – реле очистителя ветрового стекла; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители

Распиновка разъемов блока предохранителей ВАЗ 2114 со стороны салона, подписаны все разъемы и номера пинов

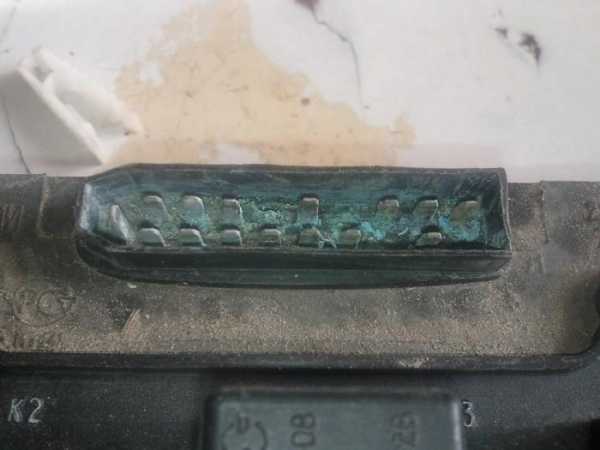

Очень часто источником проблемы является влага, особенно если в процессе эксплуатации автомобиля не чистить «ливневки» — вода тогда будет попадать в подкапотное пространство. Особенно от этого страдает разъем Х11, вплоть до таких вот последствий:

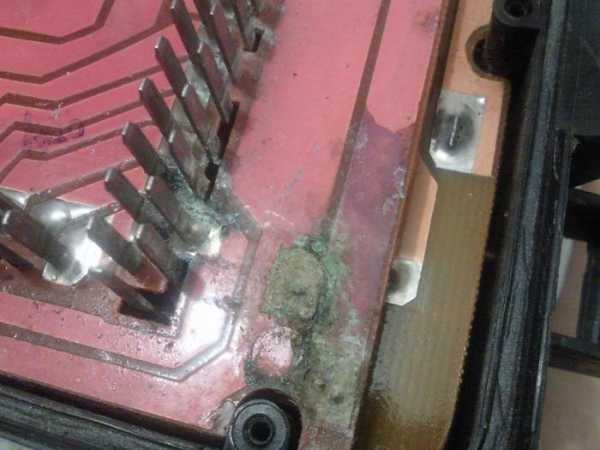

Элементы платы и пайка так же приходят в удурчающее состояния из за систематического попадания воды в блок:

Что примечательно, выпускались и блоки, у которых разъем X11 расположен не сверху, как в большинстве случаев, а сбоку, вот:

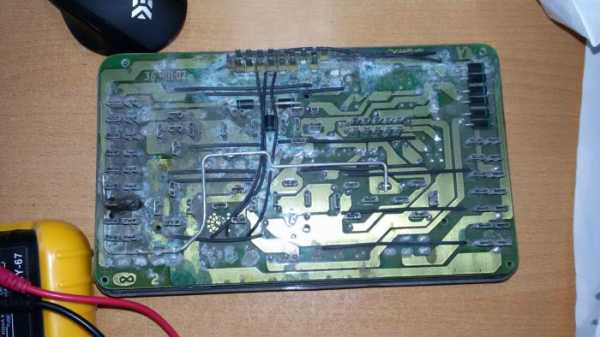

Кстати плату монтажного блока — перегоревшие дорожки, отслоившийся лак, треснувшую пайку, окислы — все можно восстановить, тем самым сэкономив достаточно немалую сумму, блок предохранителей достаточно не дешевое удовольствие. Вот пример восстановленой и пропаянной платы от блока 2114 — вид ДО:

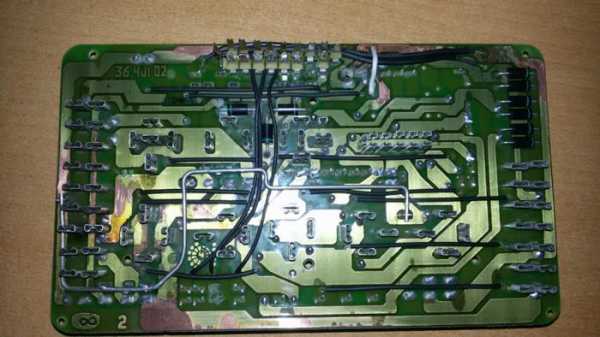

И соответственно после восстановительных работ, которые заключались в пропайке, промывке и частичной замене элементов разъемов + восстановление некоторых дорожек.

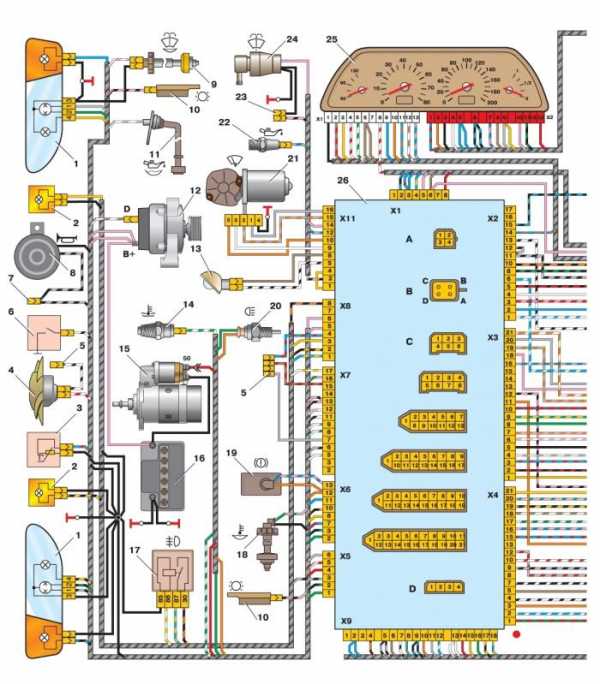

Ну и в догонку левая половина схемы 2114 — 2115, благодаря которой можно четко понять распиновку проводов по цветам:

Схема электрооборудования автомобилей ВАЗ 2115 — 20 (левая половина):

1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумуляторная батарея; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

www.vazdriver.ru

Предохранители

07.06.2012

Предохранители

Иногда автолюбителю приходиться сталкиваться  с тем, что перестаёт работать то или иное электрооборудование автомобиля. Причиной часто может быть обычное перегорание предохранителя. Для быстрой замены неисправного предохранителя нужно знать, где они находятся, как они выглядят,  «вычислить» неисправные и правильно  заменить их.

Где находятся предохранители?

Ни в одном автомобиле предохранители не разбросаны по кузову, а находятся в определенном месте, в блоке предохранителей.

Блок предохранителей

Практически в любом автомобиле имеются два блока предохранителей и наш автомобиль не исключение. Как правило, первый располагается под капотом у левого стакана  (именуемый иногда чёрным ящиков в сокращении ЧЯ), второй – в салоне автомобиля под панелью, под центральной торпедой.

Схема предохранителей

Схема предохранителей

1. К1 –  реле очистителей фар.
2. К2 —  реле указателей поворота и аварийной сигнализации.
3. К3 — реле очистителя ветрового стекла.
4. К4 — реле контроля исправности ламп.
5. К5 — реле стеклоподъёмников.
6. К6 — реле звуковых сигналов.
7. К7 — реле обогрева заднего стекла.
8. К8 — реле дальнего света фар.
9. К9 — реле ближнего света фар.
10. F1-F20 — плавкие предохранители.

Второй «блок» находится под торпедой со стороны передних пассажирских ног. Для доступа к нему нужно всего лишь открутить несколько креплений при помощи крестовой отвертки. Почему в кавычках, да потому что как такого блока нет, там находится ЭБУ (мозги) и 3 предохранителя + 3 реле.

Описание предохранителей и реле на ЭБУ

Порядок предохранителей сверху вниз

Предохранители на ЭБУ

1. Предохранитель на топливный насос (15А).
2. Предохранитель на реле электровентилятора радиатора, клапан продувки адсорбера, ДС, ДК, ДМРВ (7,5А).
3. Предохранитель на электронный блок управления, модуль зажигания (7.5А).

Стоит отметить, что на первых моделях все предохранители около ЭБУ были номиналом в 15А.

Порядок реле сверху вниз

1. Реле включения топливного насоса.
2. Реле включения электровентилятора радиатора охлаждения.
3. Главное реле.

Какой предохранитель сгорел?

В вашем авто, как и в любом другом находится довольно много предохранителей. И каждый  защищает определенную лампочку или прибор. Как же узнать, какой перегорел?

Всё просто! Например, если не работает стеклоочиститель, то вскрываем блок и ищем на крышке соответствующий значок. Положение предохранителя в блоке соответствует положению рисунка на крышке.

Замена предохранителей

Чтобы получить доступ к предохранителям, надо снять крышку блока. Это легко можно сделать голыми руками: одной рукой нажимаем на защелку, другой – поднимаем крышку.

Как проверить предохранитель?

Далее нужно найти неисправный. Есть два способа (в зависимости от типа предохранителя).

Предохранители

Мы либо просто вынимаем и смотрим – цела ли средняя часть (на фото – слева перегоревший, справа исправный).

Второй способ более точный. Дело в том что человеческий глаз может не заметить сгоревшую перемычку.

Делаем следующее: Включаем неработающую цепь (например габариты), не вынимая предохранитель смотрим напряжение на одном конце предохранителя, потом на другом. если на одном конце напряжение есть, а на другом конце -нет, то предохранитель сгорел.

Перегорает предохранитель

Если предохранители часто перегорают,  то это значит, что у вас имеются проблемы с проводкой, которые необходимо устранить. В таком случае лучше доверить проверку электрики специалисту.

vaz-2114-lada.ru

Что делать, если не горит задний ход ВАЗ 2114

О том, что автомобиль движется назад, сигнализируют лампы белого цвета, которые расположены на «корме» автомобиля. Если на машине не горят фонари заднего хода, она будет создавать аварийную ситуацию – участники движения не смогут предугадать ее (то есть ваши) маневры. Да и парковка в темное время суток станет весьма затруднительным занятием – вы вряд ли сможете что-либо разглядеть без освещения.

Причины появления неисправности и способы ее устранения

Если не горят фонари заднего хода ВАЗ 2114, причина может заключаться в следующем:
1. Перегорела лампочка. Просто заменяем ее идентичной деталью.
2. Неисправны предохранители. Замените предохранитель F 16 и проверьте остальные. Возможно, что причина кроется в одном из них.
3. Окислились контакты. Снимите блок задней фары и зачистите все контакты там, а также у датчика З/Х.
4. Ситуация, при которой не горит задний ход ВАЗ 2114, может произойти из-за того, что на плате отсутствует масса (находится под фонарем). Ставим ее на место или просто подтягиваем.
5. Оборван провод питания датчика З/Х. Находим обрыв цепи и устраняем.
6. Неисправен датчик хода. Эту деталь нужно проверять обязательно, так как именно она является частой причиной того, что не горят фонари заднего хода ВАЗ 2109, а также многих других моделей авто. Поставьте машину на эстакаду, отключите провода от «лягушки» и соедините их «напрямую». Включите зажигание и передачу «назад». Если фонарь загорится, это будет означать, что датчик неисправен и нуждается в замене.
7. Перегорел контакт, расположенный на пленке фары. А вот это – один из самых распространенных случаев, когда не горит задний ход ВАЗ 2115, так как эта неисправность является «болезнью» всех машин Лада SAMARA. Вылечить ее можно, заменив стандартную плату усовершенствованной, или самостоятельно смонтировав контактную группу.
Представляем вашему вниманию некоторые примеры таких доработок.

Вот и все, что мы хотели рассказать по этой важной и ответственной теме. Надеемся, вам не надо объяснять, как поменять лампочку заднего хода на ВАЗ 2114 или сменить какой-либо из предохранителей. Впрочем, все остальные работы по «ликвидации» данной проблемы также не отличаются особой сложностью.

emex52.ru

Предохранители и реле ВАЗ-2115, электрические схемы



Предохранители и реле ВАЗ-2115, электрические схемы

ВАЗ 2115 — довольно распространённая модель автомобиля, которую часто можно встретить на улицах российских городов. Когда что-то выходит из строя и перестаёт работать электрический прибор, это доставляет неудобства водителю и пассажирам. При серьёзных неисправностях движение может стать невозможным или опасным. Например, если ночью перестанут работать фары или машина перестанет заводиться.

Большинство причин подобных проблем кроются в блоке предохранителей. Нужно периодически проверять предохранители и реле ВАЗ-2115, очищать и заменять пришедшие в негодность детали. О том, какие предохранители за что отвечают в «пятнадцатой» и как решить многие проблемы с электрикой, пойдёт речь в этой статье.

Монтажный блок реле

Монтажный блок находится под капотом, недалеко от лобового стекла.

К1 – реле очистителей фар.
Если очистители фар не включаются, проверьте предохранители F1 и F7. Осмотрите механизм «дворников», возможно в него попала пыль или прилетел камень, повредив или заклинив его действие.

К2 – реле-прерыватель указателей поворота и аварийной сигнализации.
Если у вас перестали работать поворотники или «аварийка», проверьте предохранители F2 и F16, это реле. Если «аварийка» работает, а поворотники нет, проверьте ручку включения, её контакты и разъём. Если не работает только «аварийка», проверьте кнопку включения, контакты и проводку. Не забудьте проверить лампы в указателях поворотов. В одной из фар может быть короткое замыкание. Внимательно осмотрите разъёмы, а такж

vmiredorog.ru
