Пропайка-ремонт-и-прошивка- Форд-Фокус-2-определения-ошибки-кан-своими-руками-Фото,и-Видео | Форд Фокус Фан
Сейчас пройдем по шаговую инструкцию
В один из обычных о будних дней утром как сигнализации, а чуть позже запустил и двигатель также все температура в рабочей зоне, в салоне тепло, поехал.
Подъезжая домой ; стал показывать на неисправность двигателя, доехал до ближайшего электрика по авто- и он проверил на стенде бортовой и пришел к выводу что нужно поменять панель приборов, или отремонтировать.
Второе это контакты мониторов.При сборке корпуса и платы контакты мониторов (которые на корпусе) должны точно попасть в гнёзда на плате.В моём случае они гнулись, мониторы не работали, машина не заводилась.
Пришлось снять мониторы с корпуса, вставить корпус, а уже потом вставить мониторы направляя их контакты в гнёзда.С этом всё.
Дальше сама пайка. После разборке с помощью лупы можно увидеть трещины на заводской.

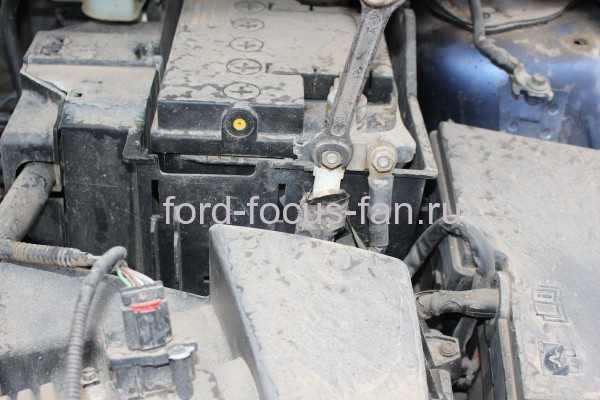

отсоединяем клемму АКБ
Признаки неисправности
Однако через пару дней снова здорова, и теперь я попробовал проверить как это разгон уменьшен если двигатель работает так же ровно без сбоев и посторонних звуков — и ведь действительно машина не едет совсем.
Теперь то я понял что где то замыкает, то надо что то с ним решать, так дело не пойдет. Начал искать похожие проблемы на профильном форуме. Выяснилось что такая болезнь присутствует у многих Владельцев .
Дело в том что на заводе похоже просто пожалели количество припоя при сборке платы приборной доски. много информации о том, что такую проблему нетрудно устранить, вот и я решился.
Приборку мне довелось разбирать еще не каково имелся. Нужны какой не будь вот она водила нас заблуждению по выдаваемой информации на причина неисправности двигателя
Первая; на что оборотить внимание! Когда панель показывает разгон уменьшен
Приборная панель Форд ! Показывает не исправность требуется ремонт но для начало нужно найти причину,
Вылезли U0140, U1900, U1900. Стер. на проверке через сканер
Задняя крышка понели форд Фокус 2.
разборка панели щитка прибора
Задняя часть корпуса
Заданная крышка
открытий вид задней части
Сняв заднюю крышку видим плату приборки
сняв заднюю крышку видим плату приборной панели прошит
Снимаем переднюю панель
Снимаем переднюю панель-Ford Focus
Сделаю небольшое отступление на этом этапе.
Читать всё! Далее необходимо будет снять стрелки с оси моторчиков.

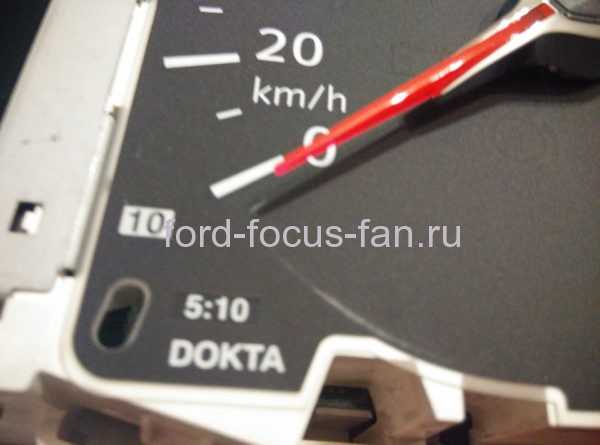

Обязательно! пометьте их крайнее положение на шкале небольшими черточками простым карандашом.
При последующей сборке (чтобы избежать танцев с бубном) перед тем как посадить стрелку на ось обязательно! каждую ось пальцами аккуратно прокрутите в крайнее (нулевое) положение.
Тахометр и спидометр против часовой стрелки пока не почувствуете что ось перестала крутиться, датчики топлива и температуры по часовой стрелке.
Только после этого аккуратно садите стрелки по карандашным меткам.
Я стрелки снимал с помощью тонкого ножа и отвертки подкладывая их с двух сторон,
не поцарапать шкалы подкладывайте под ножи и отвертки простой листок плотной бумаги.
Я немного царапнул, но затушевал царапину благо она была практически незаметна. Стал подкладывать бумагу
Не забудьте ставит метки карандашом
Перед разборкой ставим метки !
Приборная Форд Фокус панель тюнинг
До такой степени приборку разбирал впервые. Представьте! с какой осторожностью и концентрацией внимания я пытался снять первую стрелочку (сидят крепко), очень боялся сломать,
Ставим на места по очереди и по меткам стрелки
Подкладывайте газету- или бумагу
По поочередно разберём не забывая делать метки для стрелок
Снимаем крепеж дисплея БК
снимаем крепеж дисплея БК
Если контакты не попадут в гнезда, монитор работать не будет( или будет глючить), у меня они не показывали, а машина не заводилась (несколько контактов согнулись и не попали в гнездо.
Отсоединяем шлейф БК с помощи отвертки
Теперь чтобы снять саму плату придется немного попотеть, так как она плотно закреплена на беленьких штырьках. Важно очень аккуратно пытаться снять плату иначе трещина и на помойку. Я снимал с помощью тонкого ножа, упирая его как можно ближе к крепежному штырю.
Кислотой электроника не допоется пайке. Пайка с кислотой со временем разрушается, да еще и подъедает дорожки на плате. Для электроники используется либо канифоль (или спирто-канифольный флюс вроде ЛТИ-120), либо специализированные флюсы вроде
как можно ближе .И так, немного помучившись плата в моих руках!
готовим плату

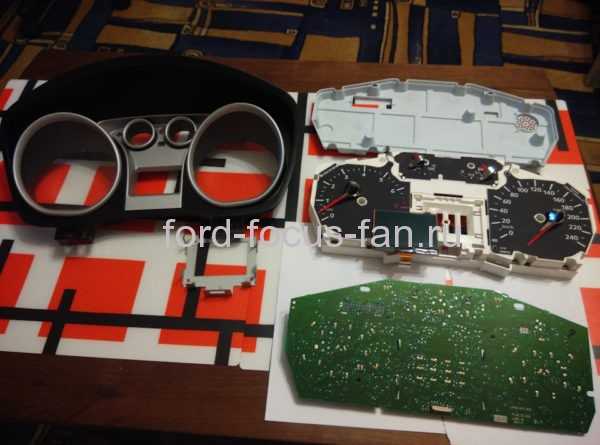

Полностью готова для сборки
Полностью готова для сборки
Ишим трещину через лупу

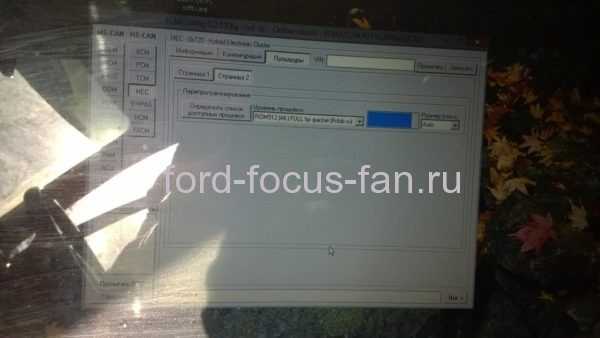

Прошивка передней понели
Прошивка приборной понели Форд Фокус 2
Все никак не давала покоя мысль о прошивки .
И вот я решил ее прошить, поставил скорость 256000 и начал прошивать. Вроде шло замечательно и на каком то блоке вылезла прошивка и приборка умерла =(. Ну думаю попал!
Побывал пару раз, с разной версией прошивки, итог был один.
Потыкав настройки, поставил самую минимальную скорость, при которой можно прошить и процесс прошел.
Скорость поставил 115200, заливал самую последнюю прошивку rom 512 full by quickie. Эти были самые волнительные 12 минут за последнее время и в итоге пайка
Пропайка приборной понели Форд Фокус 2
Ремонт : медную жилу из провода витая пара и аккуратно напаиваем поверх повреждения дорожки
берём медную жилу из провода витая пара и аккуратно напаиваем поверх повреждения дорожки
Восстановленными дорожками тонким канцелярским ножом и получаем вот такую картину
Ремонт приборной понели Форд Фокус
Без лупы нельзя работат все ровно ничего не увидеть!
Сразу осмотрел двойной ряд контактов, без лупы ничего не увидел. Нет трещин и все тут. Тщательно осмотрел всю плату и опять тщетно. Решил пропаять весь двойной ряд чтобы никогда не возвращаться к этой глупой проблеме. Успешно пропаял, будьте осторожны и не замкните припоем соседние контакты, думаю убрать его будет непросто.
Обратная сборка проблем не вызвала, главное правильно посадить стрелки. У меня все получилось с первого раза, приборка не врет. Проблема решена, прошло больше месяца и все нормальный.
Смотрим:( Видео)
Ошибка кан-Шины Форд Фокус 2.
Похожие записи:
ford-focus-fan.ru
Приборная панель Форд Фокус 2 2007 года
Ремонт Приборной Панели Ford Focus 2
Снятие панели приборов Форд Фокус 2(РАЗБОРКА, ЧИСТКА И СБОРКА) + БОНУС!
U1900 Ошибка КАН-Шины Форд Фокус 2. Как разобрать щиток приборов.
диагностика приборной панели Ford Focus 2
Не работает дисплей приборной панели Форд Фокус 2 рестайлинг
Focus 2 ремонт щитка приборов !
Сервисное меню (Тестовый режим) Форд Фокус 2
Форд Фокус 2 не гаснет бортовой компьютер
Фокус 2. Активация скрытых возможностей. (Ситуации из жизни!)
Проверка (тест) панели приборов Фокус 2 дорестайл (без бортового компьютера).
Также смотрите:
- Форд фьюжн чем диагностировать
- Автозапчасти к Форду
- Ford fiesta 2005 дизель отзывы
- Печка на Форде Фокусе
- Форд эко спорт интерьер
- Крепление акб Форд Фокус
- Форсунка двигателя Ford Focus
- Выбор Форд маверик
- Кузов на Форд сиерра хэтчбек
- Форд Транзит инструкция по эксплуатации 2012 года
- Форсунка стеклоомывателя с обогревом на Форд Фокус 3
- Производитель Форд торнео
- Диски Форд Транзит 2013г нет
- Ford зимний пакет 2012 что входит
- Ford Focus 1 8 TDCI не заводится
fordport.ru
Неисправность приборной панели Форд Фокус 2
Автомобиль плохо заводится? Мигают лампочки на приборке? – Проверь исправность приборной панели!
Сегодня виновником моей статьи станет приборная панель Форд Фокус.
Нам предстоит рассмотреть одну из часто встречающихся неисправностей автомобиля Форд Фокус 2 — неисправность панели приборов – Instrument Cluster
Для наглядного примера нам понадобится неисправный автомобиль и диагностический прибор IDS.
Итак, по порядку:
На что жалуетесь?
Автомобиль у нас есть, после расспросов владельца авто выяснилось, что его машина время от времени не заводится, при этом моргает лампочка иммобилайзера. Также на приборной панели загораются периодически все возможные лампочки, а на дисплеи появляются устрашающие надписи Неисправность Двигателя — Engine Fault, Неисправность Трансмиссии — Transmission Fault, Engine System Fault — Acceleration Reduced и т.д. Да и вообще машина ведет себя как-то странно, не разгоняется, коробка автомат переключается не вовремя и часто с рывками…
В общем, картинка грустная, но попробуем с ней разобраться.
Алгоритм действий по выявлению причин неисправности.
Для начала подключим IDS и посмотрим, что машине не нравится. Ведь, если лампочки неисправностей загораются, значит машина их видит, только сказать не может, что у нее болит.
Процедуру подключения к авто я описывать не стану. Она уже описана в прошлых статьях
Сразу перейдем к делу:
И выполним проверку всех блоков для получения полной картины.
Дадим IDS закончить свою миссию и посмотрим, что же у нашей машины «болит»?
Но, поскольку машины пока еще не умеют говорить и рассказать о своих проблемах не могут, то нам самим придется рассматривать, имеющиеся у нее в памяти, коды неисправностей и искать между ними связь.
Как Вы видите, у нас целый список неисправностей, большая часть из них — это коды U — ошибки в передаче данных.
Коды P1681-20 IC – сообщение от приборной панели о неисправности IMMO
P1260 – 61 – PCM — сообщение от PCM о неисправности IMMO
P0500-A1 –PCM — сообщение от PCM о недостоверности данных о скорости автомобиля
Коды неисправностей нашли, но от этого картина не сильно прояснилась. Что ж будем анализировать имеющиеся у нас данные и подключать голову, т.е. мыслить логически:
Все неисправности такие разные, но даже чисто теоретически не может быть, чтобы все перечисленные блоки сломались. Должно быть во всем этом что-то общее, что-то, что их объединяет.
Начнем, пожалуй, с кодов U – сетевые ошибки.
В теории мы знаем, что современными машинами управляют компьютеры.
Каждый компьютер управляет одним или несколькими агрегатами.
Компьютеры соединены между собой в единую сеть.
Вот только одно но……
Современный автомобиль имеет не одну, а несколько компьютерных подсетей, использующих разные скорости и протоколы передачи данных, а так же разные способы соединения.
Но все сети и способы мы здесь обсуждать не будем.
В нашем примере в Форд Фокус используется сеть Can Bus
А именно MS-CAN 250 кб/сек и HS-CAN 500 кб/сек.
Если просто взять и соединить напрямую два блока, работающих на разных скоростях, то понять друг друга они не смогут.
Т.е. нужно какое-то связующее звено или модуль, который бы смог работать с разными скоростями.
Так же сеть предусматривает наличие двух закрывающих резисторов, каждый сопротивлением 120 ом для предотвращения отражения сигнала, которое может вызвать ошибку в передаче данных.
Рассмотрим следующую схему:
Все блоки, имеющие сетевые ошибки у нас находятся на одной шине.
Рассмотрим теперь код P0500-A1
PCM не получил достоверный сигнал от датчика скорости.
Возможно, неисправен датчик, но тогда мы бы получили еще другие коды неисправностей, например P0720 — Неисправность в цепи датчика VSS, или код P0722 — Нет сигнала от датчика VSS
В нашем авто, данные о скорости автомобиля приходят от блока ABS и сравниваются с показателями датчика оборотов вторичного вала VSS
Но перечисленных неисправностей у нас нет, а P0500 может быть вызван, так же неработающим спидометром (которой находится естественно на приборной панели).
И остались у нас только коды IMMO
Рассмотрим схему:
Как мы видим, передатчик IMMO у нас напрямую подключен к Приборной панели.
И так, все пути ведут к Панели приборов!
Остается нам удостоверится в правильности наших умозаключений, для этого заменим приборную панель на ранее отремонтированную.
auto-journal-ru.livejournal.com
Как настроить панель приборов на Форд Фокус
Многие автовладельцы задаются вопросом, как настроить панель приборов на Форд Фокус.
Передняя панель Форд Фокус: описание
На передней панели автомобиля Форд Фокус расположены следующие органы управления автомобилем и информаторы:
- Переключатель света фар.
- Регулятор корректора фар.
- Рычаг переключения указателей поворота и режима освещения.
- Сопла подачи воздуха.
- Рулевое колесо.
- Кнопка звукового сигнала.
- Панель приборов.
- Замок зажигания.
- Рычаг управления очистителями стекол.
- Клавиша аварийной сигнализации.
- Блок управления печкой и кондиционером.
- Вещевой (перчаточный) ящик.
- Прикуриватель и розетка.
- Рычаги управления коробкой передач и стояночного тормоза.
- Прочие клавиши в зависимости от комплектации автомобиля (подогрев сидений, противотуманные фары и пр.)
Настройка панели приборов Форд Фокус 2
Инструкции по настройке приборной панели автомобиля обычно приведены в документации, с которой он поставляется. Механические средства управления (переключатели и рычаги) не отличаются от большинства других автомобилей.
Для переключения освещения необходимо повернуть рычаг в соответствующее положение. Если на автомобиле установлена система автоматического управления ближним светом, можно установить режим АВТО, и система будет регулировать свет в зависимости от уровня освещенности на улице. Помните, что в настоящее время в населенных пунктах при движении всегда должен быть включен ближний свет фар. Дальний свет включается рычагом переключения указателей поворота.
Помимо привычных клавиш и рычагов на панели могут присутствовать кнопки включения обогрева лобового стекла, подогрева сидений, включения противотуманных фар.
Стоит обратить внимание на нюанс, возникающий при установке рестайлинговой панели на дорестайлинговую версию автомобиля. У некоторых владельцев возникают проблемы с настройкой часов – невозможно поставить год после 2013. Чтобы установить текущую дату, поставьте на часах 31.12.2013 23:59 и подождите, когда автомобиль переключит дату. После этого станут доступны последующие годы.
Индикаторы, информирующие о состоянии автомобиля, расположены на щитке приборов. Они должны загораться и гаснуть при включении зажигания. Если какой-то из индикаторов (за исключением индикаторов включенных приборов) остается гореть, проверьте соответствующий узел автомобиля.
Одним из популярных способов индивидуальной настройки панели является изменение её цвета. Для такого тюнинга необходимо будет разобрать панель и установить туда светодиодную ленту соответствующего цвета.
Функции управления на панели Форд Фокус
На последней версии автомобиля Форд Фокус доступна активация таких функций, как парктроник, настройка задних фонарей, скандинавский свет, автоматическое запирание центрального замка и т.п. Для активации дополнительных функций Форд Фокус 3 понадобятся специальный прибор и знания в области программирования приборных панелей. Если вы сомневаетесь в своих силах, лучше обратиться к специалисту, так как при нарушении функций приборной панели их бывает проблематично восстановить.
modtop.ru
Приборная панель Форд Фокус 2 рестайлинг инструкция
приборная панель / Ford Focus 2
Сервисное меню (Тестовый режим) Форд Фокус 2
Ремонт панели приборов Ford Fusion. Автоэлектрика / автодиагностика
Тест меню на форд фокус 2
Ремонт панели приборов Форд фокус 2
Тест Приборной панели Форд Фокус 2 рестайлинг.
Приборная Панель и Магнитола FORD FOCUS 3
U1900 Ошибка КАН-Шины Форд Фокус 2. Как разобрать щиток приборов.
Фокус 2. Активация скрытых возможностей. (Ситуации из жизни!)
Функция давление в шинах на Форд Фокус 2 рестайлинг
Также смотрите:
- Мерседес 123 дизель инструкция по эксплуатации
- Мазда 3 момент затяжки болта ступицы
- Как разблокировать ключ BMW e39
- Ниссан микра сел акб как открыть машину
- Новый кроссовер Лексус 2014 nx размеры
- Штатная магнитола Ford Mondeo 2012
- Замена подшипника задней ступицы Форд куга
- Хонда СРВ 2012 отзывы владельцев проблемы
- Какое приложение лучше для елм 327 на Фольксваген
- Нива Шевроле обзор интерьер экстерьер 2014 видео
- Убрать клапан егр на Шевроле Ланос
- Топливный фильтр Мазда мпв 2002 года
- Опорный подшипник на Нива Шевроле
- Пороги из труб Ниссан ноут
- Опель снимают с производства в россии
avto-harakter.ru
Как снять панель приборов Форд Фокус 2 своими руками
Необходимость снятия панели приборов (спидометр, тахометр и т. д.) возникает довольно редко. Причиной может стать необходимость замены лампочек или пайки контактов или, к пример,у когда нужно заменить один из вышеописанных приборов. В этой статье я попытаюсь рассказать и показать как это сделать правильно и быстро, без вреда для панели и самих приборов.
Как снять панель приборов Форд Фокус 2 своими руками — пошаговая инструкция + фотоотчет
Для работы вам потребуется:
- Ключ TORX T25.
- Отвертка средних размеров.
- Нож.
- Карандаш.
- Немного терпения и прямые руки.
Итак, если все наличествует, можем начинать
Внимание! Для увеличения фото — нажмите на него!
1. Вытяните руль на себя до предела.
2. Затем потяните на себя пластиковую декоративную крышку, она помечена на фото красным.

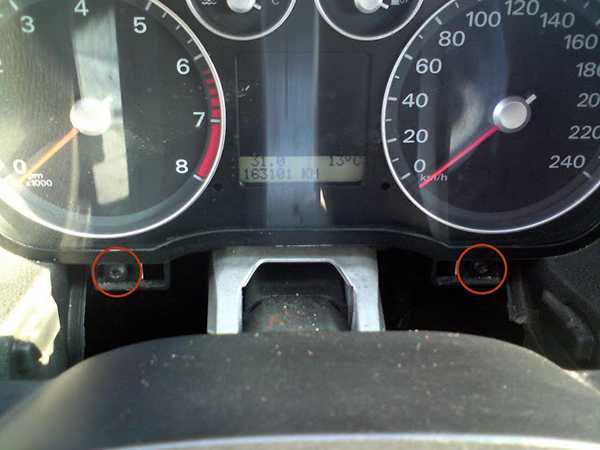

3. После этого у вас появится доступ к винтам крепления панели. Чтобы их выкрутить используем ключ TORX T25.
4. Возьмите отвертку и установите ее по центру между приборной панелью и козырьком, до упора в защёлку, затем потяните вверх, чтобы защелка вышла из зацепления.
5. Потяните панель приборов Форд Фокус на себя, не сильно, чтобы не сломать ничего. Если не идет — возьмитесь пальцами за защелку разъема и повторите попытку по направлению стрелки.
6. Вместе с поворотом защелки разъем должен выйти из ответной части.

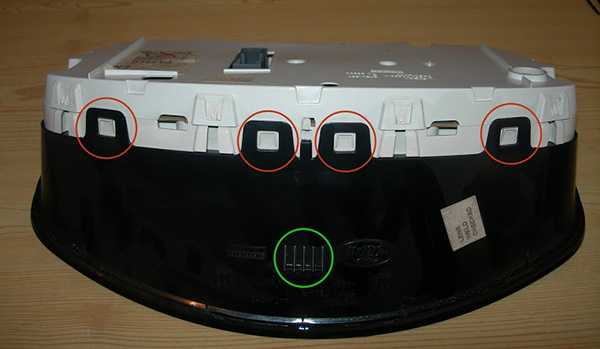

7. Теперь можно снять стекла. Отстегните защелки, помеченные на фото красным.
8. В итоге у вас получится две разные детали, которые теперь можно разбирать дальше.
9. Теперь нужно снять стрелки. Для того чтобы ничего не сбилось и после сборки приборы показывали точно, возьмите карандаш и пометьте им положение стрелки в крайнем нижнем положении.
10. Снимите со стрелок колпачки, у меня они серебристого цвета.
11. Аккуратными движениями, чтобы ничего не сломать, снимите стрелки. Для этого используйте широкий нож, установите его у основания и подденьте вверх стрелку.
12. Снимите шкалы.

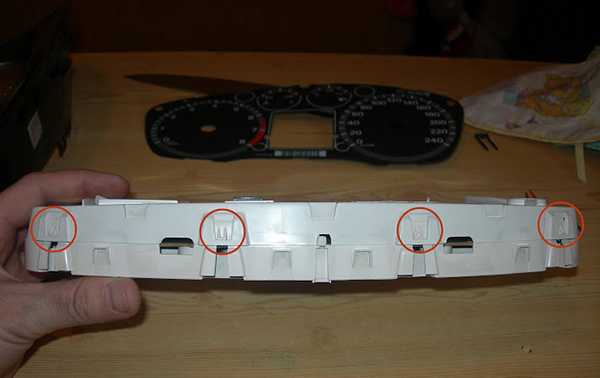

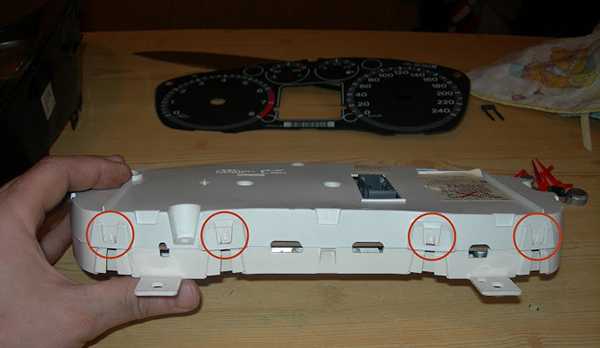

13. Отстегните от панели заднюю крышку.
14. Извлеките плату, отогнув защелки.
15. Можно почистить дисплей бортового компьютера, если в этом есть необходимость.
После проведения необходимых вам работ можете собрать панель приборов Фокус, сборка производится в обратном порядке.
Ну, вот теперь вы знаете как снять панель приборов Ford Focus 2, и в случае необходимости сможете проделать это самостоятельно.
Понравилась статья? Поделитесь ею с друзьями в соц. сетях сетях:
ford-master.ru
