Ford Focus 2 Замок передней двери снять замена ремонт Форд Фокус 2
Ford Focus 2 > Ремонт автомобиля > Кузов > Снятие замка передней двериРаботу проводим при замене замка.
Снимаем монтажную панель передней двери (см. «Снятие электростеклоподъемника передней двери»).
Отсоединяем трос привода замка двери от рычага внутренней ручки (см. «Снятие внутренней ручки передней двери»).
Снимаем наружную ручку передней двери вместе с двумя прокладками (см. «Снятие наружной ручки передней двери и цилиндрового механизма замка»).
Ключом Torx T-20 отворачиваем верхний винт крепления на торце двери.
Ключом Torx T-25 отворачиваем винт крепления основания наружной ручки двери к наружной панели двери.
Ключом Torx T-30 отворачиваем три винта крепления замка на торце двери…
…и выводим его в сборе с электроприводом, тросом внутренней ручки и основанием наружной ручки через технологическое отверстие во внутренней панели двери.
Замок передней двери
Устанавливаем замок передней двери в обратной последовательности.
Будьте осторожны, не повредите лепестки трех фиксаторов замка, при соединении их с монтажной панелью. Если втулки были повреждены, то замок можно закрепить на монтажной панели с помощью самореза (см. «Снятие электростеклоподъемника передней двери Форд Фокус 2»).
Замок передней двери Форд Фокус 2 также можно снять в сборе с монтажной панелью, как это показано на фото. При этом все операции по снятию те же, что и в первом случае.
Снятие замка передней двери Ford Focus 2
Первоисточник контента — WiKi сайта журнала «За Рулём»
ford-focus-2.dv13.ru
Как Снять Замок Двери Форд Фокус 2 ~ VIVAUTO.RU
Советы относительно того, как разобрать дверь форд фокус 3.2
При появляются ситуации, когда нужно разобрать дверь на Форд Фокус 5. Увы процесс Этот расхожий слух очень сложный, хотя каких-то особенных способностей не нужно. В этом случае и самое главное – знать процесс от начала и до самого конца, и конечно то, какие инструменты там пригодятся и еще много разных аспектов. Что нужно, разберем то, как снять дверцу на Форд Фокус.
Процесс разборки
Чтоб осознать, как разобрать дверцу у Форда Фокус 3.5, необходимо найти, какие инструменты нам пригодятся.Разбирал водительскую дверь, чтобы смазать механизм стеклоподъёмника. По завершении был найден отваливши.
Чтобы снова поставить обшивку на Форд Фокус, все эти шаги необходимо выполнить в обратной последовательности. На самом деле, процедуры по снятию обшивки крайне просты.
Похожие новости
Как снять обшивку
Что же понадобится, чтоб разобрать дверь у Форда Фокус, нужно сделать последующее:
- Снятие защитной сетки. Для этой цели вам необходимо за ранее опустить стекло, оттянуть сетку только на себя (крепится она на защелки, так что будет нетрудно). Сейчас осталось только открутить винт крепления, что делается с помощью вышеупомянутого ключа TORX T25.
- Снимаем слой уплотнителя. При всем этом важно стараться не разрушить скобки не утратить их.
- Снятие локотника. Аккуратненько суньте вышеуказанную отвертку в щель локотника, поднимите ее ввысь и потяните нижнюю часть локотника только на себя.
- Снятие обшивки. Делается это с помощью той головки на «8». Ней нужно просто открутить два болта, где и крепится слой обшивки, после этого просто отсоединить нашему клиенту остается разъемы.
- Снятие окантовки ручки. Отверткой нужно очень аккуратненько подцепить окантовку ручки, далее ее необходимо медлительно подтянуть на себя лично и снять окантовку. Когда та выйдет, ее остается просто стянуть с ручки.
- Прошедший шаг предоставляет снять к тому же обшивку. Просто потяните ее за отверстие на себя лично. Когда отойдет угол, будут слышны щелчки пистонов, выходящих из зацепления. Если этого не произойдет, пистоны конечно вытянуть ординарными плоскогубцами.
Разборка передней двери Форд Фокус 2 рестайлинг
Их совершенно мало, всего четыре.
- плоская отвертка;
- головка на «8»;
- ключ TORX T25;
- плоскогубцы.
Последнее, когда, пригодится с одной единой целью – чтоб вытаскивать пистоны из металла, а они 100% останутся в процессе снятия обшивки. Вообщем, Форд Фокус – машина легкая и процесс разбора дверей сомнительно вызовет особенные трудности, но, все же, лучше осознать, как нашему клиенту остается делается поэтапно.
Похожие новости
Ремонт привода замка двери Форд Фокус 2
Как недорого отремонтировать привод
Как разобрать непосредственно сами двери
Снятие обшивки поможет увидеть стеклоподъемник, в некоторых случаях акустическую систему, механизм открывания и все остальные коммуникации. Все это легко снимается при помощи головки и отсоединяется от двери. Предварительно необходимо отсоединить штекеры от динамика и любые другие провода, которые идут к коммуникациям, расположенным в двери.
После этого необходимо открутить ручку. Делается это при помощи обычной фигурной отвертки, шурупов там немного, поэтому особых проблем данная операция вызвать не должна. Первым делом нужно открутить опорную рамку, на которой, в основном, и держится сама ручка.
Следующим шагом будет снятие тяговой точки, что делается путем отсоединения от нее коммуникации. Вообще, все вышеупомянутые коммуникации удобно располагаются на одной единой панели, чтобы отсоединить которую, нужно просто убрать уплотнители. Осталось отсоединить всего один большой штекер с центрального замка.
В общем, никаких особых трудностей разборка дверей на Форд Фокус 2 вызвать не должна, ведь система там крайне простая. Фактически, все легко можно понять и чисто интуитивно, но лучше все-таки следовать вышеописанным инструкциям. Это хотя бы даст возможность знать, что и где располагается.
Похожие новости
vivauto.ru
11.9. Ford Focus II. Снятие замков, ручек передней и задней дверей, снятие передней двери — «ВАЖНО ВСЕМ»
Ford Focus II. Эксплуатация, обслуживание и ремонт автомобилей Ford Focus II 2007 года с двигателем (1,4 Duratec, 1,6 Duratec, 1,6 Duratec Ti-VCT)
1. Руководство по эксплуатации 1. Руководство по эксплуатации 1.1. Общие сведения, габаритные размеры и технические характеристики, паспортные данные автомобиля. 1.2. Оборудование и органы управления. Расположение органов управления; ключи к автомобилю, иммобилайзер и система дистанционного управления электропакетом. 1.2.1. Комбинация приборов, выключатель зажигания, подрулевые переключатели. 1.2.2. Блок управления освещением и регулирования направления пучков света фар; блок управления системой отопления, вентиляции и кондиционирования; электростеклоподъёмники; регулятор управления наружными зеркалами. 1.2.3. Центральный замок, дверей и крышки багажника; капот; заливная горловина топливного бака; регулировка передних сидений,рулевой колонки, ремней безопасности; плафоны освещения салона. 1.3. Техника безопасности при ремонте и обслуживании. 1.4. Техническое обслуживание. Расположение узлов и агрегатов, регламент работ. 1.4.1. Состояние шин и регулировка направление пучка света фар. 1.4.2. Уровень жидкости в омывателе и замена щёток очистителя. 1.4.3. Замена фильтра отопления, кондиционирования и воздушного фильтра двигателя. 1.4.4. Проверка уровня масла в двигателе и его замена. 1.4.5. Проверка уровня охлаждающей жидкости, её замена. 1.4.6. Проверка, замена ремней привода вспомогательного оборудования, кондиционера. Замена свечей. 1.4.7. Проверка уровня масла в коробке передач и его замена. 1.4.8. Проверка уровня жидкости в гидроприводе сцепления и тормозов. Проверка состояния тормозов. 1.4.9. Проверка ходовой части. 1.4.10. Проверка рулевого управления. 1.5. Диагностика неисправностей. Двигатель и его системы. 1.5.1. Диагностика неисправностей. Специальные виды работ по диагностированию двигателя. 1.6. Диагностика неисправностей. Сцепление. 1.7. Диагностика неисправностей. Коробка передач. 1.8. Диагностика неисправностей. Приводы, ходовая часть, рулевое управление. 1.9. Диагностика неисправностей. Тормозные системы. 1.10. Диагностика неисправностей. Электрооборудование.
11.9. Ford Focus II. Снятие замков, ручек передней и задней дверей, снятие передней двери
СНЯТИЕ ВНУТРЕННЕЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ
Внутреннюю ручку снимаем для замены.
Снимаем обивку передней двери (см. «11.5. Ford Focus II. Снятие наружного зеркала заднего вида, обивки передней и задней дверей»).
Ключом Torx T-25 отворачиваем винт крепления основания ручки
Поддеваем основание ручки и сдвигаем ее вперед.
Вынимаем наконечник оболочки троса привода замка из основания ручки.
Поворачиваем рычаг блокировки замка до совмещения паза в рычаге с тросом и вынимаем трос с бобышкой из рычага.
Устанавливаем внутреннюю ручку двери в обратной последовательности.
СНЯТИЕ НАРУЖНОЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ И ЦИЛИНДРОВОГО МЕХАНИЗМА ЗАМКА
Наружную ручку двери и цилиндровый механизм замка снимаем для замены.

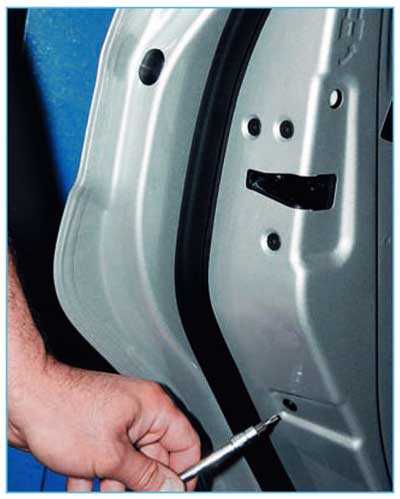

Отверткой извлекаем резиновую заглушку из отверстия в торце двери.
Ключом Torx T-25 отворачиваем винт крепления цилиндрового механизма замка…
…и снимаем его.
Сдвигаем наружную ручку вперед так, чтобы задний поводок ручки вышел из зацепления с рычагом замка, а передняя опора — из основания ручки…
…и снимаем наружную ручку с двери.
Снимаем переднюю и заднюю прокладки наружной ручки.
Если прокладки повреждены или потеряли эластичность, заменяем их.
Устанавливаем наружную ручку и цилиндровый механизм замка в обратной последовательности.
СНЯТИЕ ЗАМКА ПЕРЕДНЕЙ ДВЕРИ
Работу проводим при замене замка.
Снимаем монтажную панель передней двери (см. «11.7. Ford Focus II. Снятие стеклоподъёмников передней и задней дверей»).
Отсоединяем трос привода замка двери от рычага внутренней ручки (см. выше «Снятие внутренней ручки передней двери»).
Снимаем наружную ручку передней двери вместе с двумя прокладками (см. выше «Снятие наружной ручки передней двери и цилиндрового механизма замка»).
Ключом Torx T-20 отворачиваем верхний винт крепления на торце двери.
Ключом Torx T-25 отворачиваем винт крепления основания наружной ручки двери к наружной панели двери.
Ключом Torx T-30 отворачиваем три винта крепления замка на торце двери…
…и выводим его в сборе с электроприводом, тросом внутренней ручки и основанием наружной ручки через технологическое отверстие во внутренней панели двери.
Замок передней двери
Устанавливаем замок передней двери в обратной последовательности.
Будьте осторожны, не повредите лепестки трех фиксаторов замка, при соединении их с монтажной панелью. Если втулки были повреждены, то замок можно закрепить на монтажной панели с помощью самореза (см. «11.7. Ford Focus II. Снятие стеклоподъёмников передней и задней дверей»).
Замок передней двери, также можно снять в сборе с монтажной панелью, как это показано на фото. При этом все операции по снятию те же, что и в первом случае.
СНЯТИЕ ПЕРЕДНЕЙ ДВЕРИ
Работу проводим при замене двери.
Из-за того, что дверь достаточно тяжелая, работу следует проводить с помощником.
Ключом Torx T-40 отворачиваем винт крепления ограничителя открывания двери к передней стойке кузова.
Поддев защитный чехол колодок жгута проводов, вынимаем его из отверстия в передней стойке.
Вынимаем колодки жгута проводов из отверстия в передней стойке и разъединяем их.
Устанавливаем под дверь упор на уровне порога.
Головкой «на 8» отворачиваем болт крепления оси верхней петли двери.
Головкой «на 8» отворачиваем болт крепления оси нижней петли двери.
Приподняв дверь так, чтобы оси вышли из отверстий петель, снимаем дверь и опускаем ее на упор.
Устанавливаем переднюю дверь в обратной последовательности.
СНЯТИЕ ВНУТРЕННЕЙ РУЧКИ ЗАДНЕЙ ДВЕРИ
Внутреннюю ручку снимаем для замены.
Операции по снятию внутренней ручки задней двери аналогичны операциям по снятию внутренней ручки передней двери (см. выше «Снятие внутренней ручки передней двери»).
СНЯТИЕ НАРУЖНОЙ РУЧКИ ЗАДНЕЙ ДВЕРИ
Наружную ручку двери снимаем для замены.
Отверткой извлекаем резиновую заглушку из отверстия в торце двери.
Ключом Torx T-20 отворачиваем винт крепления вкладыша наружной ручки…
…и снимаем его.
Сдвигаем наружную ручку вперед так, чтобы задний поводок ручки вышел из зацепления с рычагом замка, а передняя опора — из основания ручки…
…и снимаем наружную ручку с двери.
Снимаем переднюю и заднюю прокладки наружной ручки.
Если прокладки повреждены или потеряли эластичность, заменяем их.
Устанавливаем наружную ручку задней двери в обратной последовательности.
СНЯТИЕ ЗАМКА ЗАДНЕЙ ДВЕРИ
Работу проводим при замене замка.
Снимаем монтажную панель задней двери (см. «11.7. Ford Focus II. Снятие стеклоподъёмников передней и задней дверей»).
Отсоединяем трос привода замка двери от рычага внутренней ручки (см. выше «Снятие внутренней ручки задней двери»).
Снимаем наружную ручку задней двери вместе с двумя прокладками (см. выше «Снятие наружной ручки задней двери»).
Ключом Torx T-25 отворачиваем нижний винт крепления замка к торцу двери.
Ключом Torx T-25 отворачиваем винт крепления основания наружной ручки двери к наружной панели двери.
Ключом Torx T-30 отворачиваем три винта крепления замка к торцу двери…
…и выводим его в сборе с электроприводом, тросом внутренней ручки и основанием наружной ручки через технологическое отверстие во внутренней панели двери.
Нажав на фиксатор, отсоединяем колодку жгута проводов от электропривода блокировки замка…
…и снимаем замок задней двери.
Устанавливаем замок задней двери в обратной последовательности.
Будьте осторожны, не повредите лепестки трех фиксаторов замка, при соединении их с монтажной панелью (см. «11.7. Ford Focus II. Снятие стеклоподъёмников передней и задней дверей»).
При соединении трех фиксаторов замка с монтажной панелью рекомендуем воспользоваться инструментом, показанным на фото.
vajnovsem.ru
Ремонт Ford Focus 2 : Замена замка передней двери
- Руководства по ремонту
- Ford Focus 2 2005-2008
- Замена замка передней двери
Вам потребуются: ключи TORX T20 и Т30.
1. Снимите обивку передней двери (см. «Снятие и установка обивки передней двери»).
2. Снимите внутреннюю ручку привода замка передней двери (см. «Замена внутренней ручки привода замка передней двери»).
Примечание Снимать внутреннюю ручку необходимо потому, что отсоединить трос привода от замка, установленного на дверь, затруднительно. Удобнее снять замок вместе с тросом, а для отсоединения троса от ручки требуется ее снятие. |
3. Снимите стеклоподъемник передней двери (см. «Замена стеклоподъемника передней двери»).
4. Снимите наружную ручку передней двери (см. «Замена наружной ручки и выключателя замка передней двери»).
5. Выверните три винта крепления замка к панели двери в средней… | 6. …и верхней частях ее торца. |
7. Снимите переднюю уплотнительную прокладку наружной ручки… | 8. …выверните винт крепления замка к наружной панели двери… |
9. …и снимите замок, выведя его через технологическое отверстие в панели двери. | 10. При необходимости замены замка или троса его привода разведите отверткой два фиксатора упора оболочки троса… |
11. …извлеките упор оболочки из держателя… | 12. …поверните наконечник троса до совпадения его треугольного уса с прорезью в рычаге замка… |
13. …и, вынув палец наконечника из отверстия рычага, снимите трос. | 14. Для снятия защелки замка передней двери выверните два винта ее крепления к стойке кузова и снимите защелку. |
15. Установите замок передней двери и все снятые детали в порядке, обратном снятию.
Примечание При необходимости отрегулируйте четкость запирания замка перемещением защелки в вертикальном или горизонтальном направлении, ослабив ее затяжку. |
