Замена маслосъемных колпачков на ВАЗ 2110 8 клапанов

Оставьте комментарий / От Юрий

Последние выпуски вазовских моторов «десятки» в комплектации имели резиновые сальники клапанов. Комплектация состояла из эспандерной пружины и стальной втулки. Производителем рекомендована замена детали для съема масла после того, как автомобиль «пробежит» 150 тысяч километров. Многие автовладельцы осуществляют это в стенах автосервиса. При этом им совершенно невдомек, что ВАЗ 2110 замену маслосъемных колпачков 8 клапанов можно вполне осуществить самостоятельно.

Основное предназначение маслосъемного колпачка состоит в том, что уплотняется место соединения стержней. Это обстоятельство способствует тому, что моторное масло не будет поступать в зазор.

Двигатель эффективно будет работать только тогда, когда непрерывно работают компоненты в газораспределительном механизме. Детали двигателя постоянно подвергаются трению. Для того, чтобы минимизировать их износ, они должны смазываться маслом. Но поступления его в камеру сгорания быть не должно. С этой целью и осуществляется установка сальников.

При их износе масло окажется в цилиндрах мотора. Это обусловит возникновение такого обстоятельства, при котором масло начнет гореть и образовывать нагар на стенках различных элементов. Результатом станет падение компрессии, и клапан будет закрываться неплотно.

Конструкция маслосъемных колпачков

Содержание

Маслосъемный колпачок имеет элементарную конструкцию, состоящую из трех базовых элементов:

  • основание. Оно представлено стальной втулкой. Это своеобразный каркас для придания прочности;
  • пружина. Благодаря этому элементу обеспечивается максимальное прилегание кромки уплотнителя из резины к штоку клапана;
  • сальник. Его изготавливают из каучука или вторкаучука. Этим элементом удаляются излишки смазочного материала.

Почему изнашиваются резиновые уплотнители?

При работе двигателя имеют место серьезные нагрузки. Это вполне объяснимо, поскольку клапан совершает свыше 1000 тактов за одну минуту. Дополнительно следует отметить действие химического фактора, который обусловлен разогретым маслом и выхлопными газами.

О том, что сальник износился, могут свидетельствовать следующие признаки:

  • Резьба у свечи покрывается масляным налетом.
  • Из горловины, куда заливается масло, появляется дым.
  • Сильно дымит и сама выхлопная труба автомобиля.
  • На свечных электродах появляется нагар.
  • Заметно увеличивается расход топлива.
  • Присутствует загрязнение недавно залитого масла.

Если имеются подобные проявления, требуется заменить маслосъемные колпачки ВАЗ 2110.

Важно! Колпачки рекомендуется менять именно на те, что предназначаются для данной модели авто.

Однако, существуют исключения:

  • цена на «родные» колпачки значительно выше, чем у тех, что предлагают покупателю в ближайшем специализированном магазине;
  • при повреждении колпачка просто отсутствует время для поиска и покупки именно такой же детали.  Это заставляет пользоваться какими-то другими вариантами.

Порядок действий при замене

Если требуется замена маслосъемных колпачов ВАЗ 2110 8 клапанов, предназначающихся для иных авто, то необходимо учитывать следующие моменты:

  1. Должны совпадать диаметры, что имеет клапанный стержень и направляющая втулка, местом расположения которой служи подсадочный поясок.
  2. В сравнении с «родным» клапаном не должно быть превышения высоты более, чем на 0,5 миллиметра. В противном случае ход клапана будет очень большим и может повредиться тарелка пружины.
  3. У колпачка не должно быть слишком большого диаметра. При этом обеспечится свобода прохода внутри клапанной пружины. Наиболее важно это для тех двигателей, клапан которых имеет две пружины. В этом случае наружный диаметр колпачка будет ограничиваться внутренней пружиной.
  4. Близкими по размеру должна быть длина посадочного места на колпачке и направляющей втулке. Если поясок короткий, он может повреждаться краем втулки.
  5. Обращают внимание и на внутренний профиль, который имеет поверхность колпачка.
  6. При замене ВАЗ 2110 маслосъемных колпачков учитывается, в каком году он выпущен.

Алгоритм действий по замене маслосъемных колпачов ВАЗ 2110

Разумеется, для осуществления подобных действий потребуются определенные инструменты.

Вначале колпачки необходимо снять:

  • От клемы «минус» источника питания следует отсоединить провод.
  • На распределительном вале находится шкив с зубцами. Его необходимо снять.
  • Головка блока освобождается от крышки.
  • Со шпилек необходимо удалить массу. Для этого необходимо открутить две гайки крепления.
  • С головки блока снимается задняя крышка. Она крепится болтом и двумя гайками.
  • Головка блока цилиндров закрыта крышкой. Ее вместе с уплотнительным кольцом следует удалить.
  • Гайки, которыми крепятся передний и задний корпус подшипников, необходимо равномерно открутить.
  • Необходимо снятие обоих корпусов.

Важно! Шпонку распределительного вала необходимо сразу же снять. Иначе ее можно просто потерять, поскольку сидит она довольно не плотно.

  • Следующим действием будет извлечение распределительного вала с головки блока.
  • С него необходимо снять сальник.
  • Следует повернуть коленчатый вал. Но сделать это надо так, чтобы местом нахождения поршня была верхняя мертвая точка.
  • Далее необходимо вывернуть свечу. Для того, чтобы клапан не провалился, в образовавшееся отверстие необходимо вставить металлический пруток.
  • Затем устанавливается приспособление, которым будет сжиматься пружина клапанов. Потребуется такая гайка, на которой отсутствует зубчатый буртик.
  • Когда сожмется пружина и удалятся два сухаря, приспособление снимается.

Совет. Когда снимаются колпачки, их не следует поворачивать, иначе это приведет к повреждению направляющей втулки.

Затем необходимо установить колпачки:

  1. Колпачок необходимо вставить в оправку, но при этом его следует предварительно «искупать» в моторном масле.
  2. Деталь до упора пресуется в нижнюю тарелку.
  3. После этого осуществляется установка пружины.

Подобным способом проводится установка всех оставшихся маслосъемных колпачков.

Нетрудно видеть, что заменить маслосъемные колпачки на ВАЗ 2110 8 клапанов без снятия головки можно осуществить вполне самостоятельно, не прибегая к услугам автосервиса. Но необходимо сказать о том, что подобные действия проводятся только в случае, если модель ВАЗ именно 2110.  При наличии других моделей подобные процедуры не потребуются.

И еще один момент. Разумеется, самостоятельные работы по смене маслосъемных колпачков возможны только в том случае, если владелец авто разбирается в технике и дружит с инструментом. В противном случае ничего не остается, как обратиться за помощью в автосервис. Квалифицированные специалисты окажут в этом активное содействие.

MasteraVAZa » Замена маслосъемных колпачков ВАЗ 2110 – рекомендации мастера

  • 1 Регламентные работы по устранению повышенного расхода масла
    • 1.1 Подготовительные операции
    • 1.2 Разборка газораспределительного механизма
    • 1.3 Порядок демонтажа изношенных деталей и их замена
  • 2 Сборка газораспределительного механизма
  • 3 Регулировка зазоров в клапанном механизме

Регламентные работы, предусмотренные сервисной книжкой, имеют целью замену быстро изнашиваемых деталей. Своевременная замена маслосъемных колпачков ВАЗ 2110 позволяет обеспечить минимальный расход масла и снизить образование нагара в камере сгорания.

Внешний вид двигателя ВАЗ 2110

Плановая замена маслосъемных колпачков ВАЗ 2110, как и некоторых других деталей двигателя предусмотрена рекомендациями производителя. Как известно, при изготовлении силового агрегата применяется материалы с разными свойствами: металлы, полимеры, резина и тому подобное. Стойкость их к износу  в парах трения, воздействию высоких температур и химических веществ различны, а значит и ресурс неодинаков.

Быстрее всего выходят из строя резинотехнические изделия, к которым и относятся сальники клапанов. Они наиболее подвержены разрушительному воздействию перечисленных факторов и прекращают исполнять свою функцию регулирования количества смазочного материалы на стержне клапана. Затекание избыточного количества эксплуатационной жидкости в цилиндр приводит к резкому повышению расхода.

Инструкция по эксплуатации предусматривает необходимость проверки уровня масла перед каждым выездом. Выявление постоянной убыли жидкости в картере в сочетании с голубоватым выхлопом с характерным запахом, особенно при изменении режимов работы свидетельствует об износе колпачков маслосъемных и необходимости их замены. Существует руководство по выполнению таких операций, с которым необходимо тщательно ознакомится.

Регламентные работы по устранению повышенного расхода масла

Волжским автомобильным заводом разработаны руководящие документы по выполнению ремонта двигателей.  В них прописана последовательность действий, так замена сальников должна производиться на снятой головке двигателя. Никто не ставит под сомнение правильность руководящих указаний, однако без крайней необходимости производить разборку двигателя в такой степени не следует.

Практический опыт показывает, что вполне возможно обойтись и без демонтажа головки. При выполнении работ нужно зафиксировать клапан неподвижно в верхнем положении и мастера идут на хитрость, подпирая его оловянным прутком. Подойдет цилиндр из этого мягкого металла,  используемый в качестве припоя, его диаметр должен быть 8-10 мм. Олово не царапает детали камеры сгорания и не крошится.

Подготовительные операции

  • Рассмотрим выполнение этих действий на примере обычного двигателя ВАЗ 2111, в головке которого 8 клапанов.
  • Прежде всего, необходимо отключить аккумуляторную батарею, желательно ее полностью снять с машины и убрать в сторону.
  • Далее демонтируем все навесное оборудование, которое ограничивает доступ к месту выполнения работ: воздушный фильтр, насос топливный, трамблер или распределитель зажигания.
  • Ослабляем ремень газораспределительного механизма и снимаем его .
  • Откручиваем болт крепления шкива и аккуратно стягиваем его с вала.

Совет: Следует быть внимательным, чтобы не потерять шпонку, ее желательно вынуть и отложить к уже демонтированным деталям. Опытные мастера,как правило, раскладывают элементы, на столе подстелив ткань в порядке их демонтажа. Это позволяет избежать путаницы.

Разборка газораспределительного механизма

При помощи головки на «10» выкручиваем болты крепления крышки головки и приподнимаем ее. Не следует при этом прилагать чрезмерных усилий для того чтобы избежать повреждения прокладки. Для демонтажа распределительного вала, хорошо видного на фото, нужно последовательно выкрутить болты крепления подшипников переднего и заднего, крепеж и шайбы желательно пронумеровать и ставить при сборке на прежние места.

Теперь мы имеем доступ к местам установки клапанов и нужно разобрать возвратный механизм. Для этого потребуется специальное приспособление, именуемое рассухаривателем. Это рычажное устройство позволяет сжать пружину и освободить сухари, удерживающие тарелку. Неподвижность клапана при этом обеспечивается вставленным через свечное отверстие алюминиевым прутком.

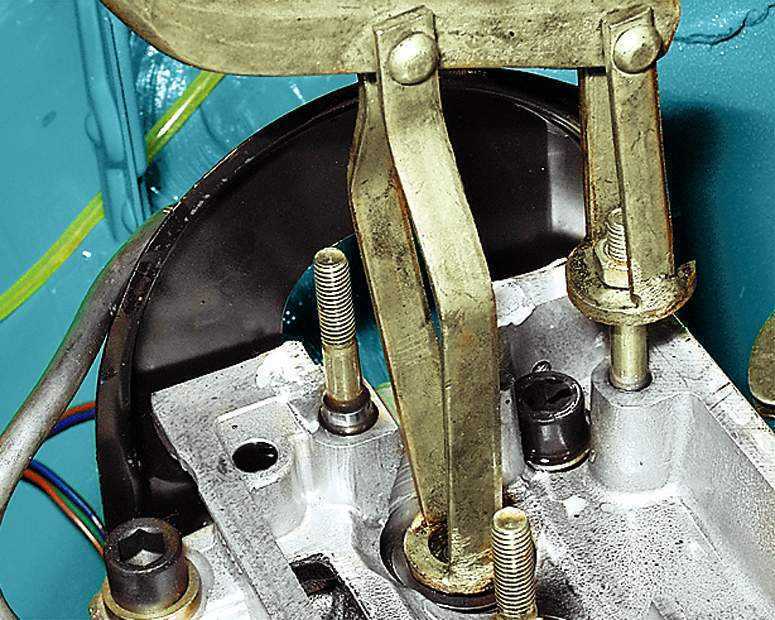

Использование специального рычажного приспособления для разборки

Совет: Некоторые мастера применяют такой прием: подбирается трубка нужного диаметра и упирается в тарелку, а затем по ее верхнему концу наноситься резкий удар. Перемещение тарелки приводит к высвобождению сухарей, которые остаются в трубке. Однако следует помнить, что для выполнения такого действия нужен определенный навык, а неправильно поставленный удар может привести к изгибу стержня.

Порядок демонтажа изношенных деталей и их замена

При выполнении работ своими руками следует быть внимательными и аккуратными, чтобы избежать потери деталей  и не прилагать больших усилий, чтобы не было поломок.

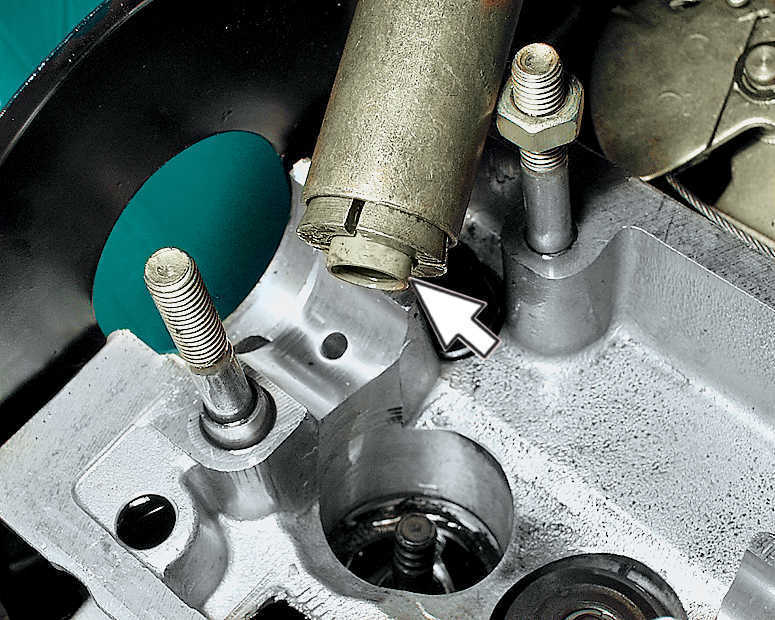

Для того, чтобы вынуть изношенный сальник понадобиться специальная оправка.

  • Надеваем ее на колпачок и одним ударом досылаем втулку до упора
  • Вынимаем приспособление вместе с колпачком.

Расположение клапана в глубоком колодце затрудняет иные способы демонтажа сальника. При использовании пассатиж или плоскогубцев нельзя ни в коем случае раскачивать демонтируемую деталь или крутить, это может привести к повреждению стержня клапана и направляющих. Перед установкой нового сальника лучше снять с него пружину, что позволит установить его без повреждений. Перед выполнением  этой операции следует окунуть деталь в масло.

Сборка производится в порядке обратном демонтажу.

  • Надеваем пружину и тарелку на стержень, используя приспособление, сжимаем возвратный механизм и при помощи пинцета ставим на место сухарики.
  • Осторожно снимаем нагрузку, постоянно контролируя положение крепежа. Такие действия выполняем для всех 8 или 16 клапанов последовательно.
  • После окончания сборки механизма вынимаем пруток и переставляем под следующий клапан.

Сухари нужно осадить ударов по верхнему торцу стержня через выколотку из меди или бронзы. Это позволит избежать выпадения крепежа из гнезд при запуске двигателя и повреждению клапанов. При выполнении всех действий следует тщательно следить за тем, чтобы в камеры сгорания не попали посторонние предметы или загрязнения, что может привести к возникновению рисок на зеркале цилиндров.

Сборка газораспределительного механизма

Желательно перед выполнением операции посмотреть видео с комментариями. Устанавливаем на место зубчатый шкив, не забывая вложить в прорезь шпильку. Проворачиваем коленчатый и распределительный вал в нужные положения по меткам. Надеваем ремень и правильно натягиваем его. Провести проверку несложно, для этого необходимо ухватить полосу вдлиной ее части и повернуть его, если угол не превысит 90⁰ —  операция выполнена правильно.

Регулировка зазоров в клапанном механизме

Для обеспечения высокой плотности прилегания запирающего устройства к седлу в приводе оставляется тепловой промежуток. При нагревании деталей происходит расширение деталей и эти зазоры исчезают. В двигателях серии ВАЗ 2111 для изменения этих тепловых промежутков используются калиброванные шайбы, а регулировка производиться методом подбора нужных вкладышей по толщине.

Регулировка клапанов в двигателе ВАЗ2110

Выставляем коленчатый вал так, чтобы метка на шкиве совпала с риской. Щупом проверяем тепловой зазор, инструмент должен проходить с небольшим усилием. Свободное перемещение означает слишком большой промежуток, затрудненное же напротив – слишком малый. Для замены вкладыша используется специальное приспособление, которое обеспечивает сжатие пружины.

После выполнения всех операций для каждого клапана устанавливаем все детали и узлы на места и устанавливаем аккумулятор. После проверки производим полную ревизию и выполняем пробный запуск двигателя.
