Рено Логан — замена ламп в блок-фаре. — журнал За рулем

14 ноября 2014 года

Замена ламп в блок-фаре Рено Логан первого поколения — несложная операция, справившись с которой вы сэкономите как средства, так и время, которые могли бы потратить на поездку в автосервис.

Работа по замене ламп показана на левой блок-фаре Рено Логан. Для правой блок-фары операции аналогичны.

Замена лампы головного света Рено Логан первого поколения

2163-11-02-02-01

Снимаем пластмассовую крышку (для наглядности болты крепления блок-фары отвернуты и она выдвинута вперед).

2163-11-02-02-02

Отсоединяем колодку проводов от лампы головного света.

2163-11-02-02-03

Снимаем резиновый уплотнительный чехол (для наглядности показано на снятой блок-фаре).

2163-11-02-02-04

Нажав на пружинный фиксатор лампы, выводим его из зацепления с крючком отражателя

2163-11-02-02-05

Опускаем фиксатор…

2163-11-02-02-06

…и вынимаем лампу головного света из корпуса блок-фары.

Внимание! Лампа головного света — галогенная. Не следует касаться ее стеклянной колбы пальцами, так как следы от них приведут к потемнению лампы при нагреве. Удалить загрязнение с колбы можно чистой ветошью, смоченной в спирте.

Устанавливаем новую лампу головного света Н4 в обратной последовательности.

Замена лампы указателя поворота Рено Логан первого поколения

2163-5-13-12-03

Для замены лампы указателя поворота отжимаем фиксатор колодки проводов…

2163-5-13-12-04

…и отсоединяем колодку от патрона лампы указателя поворота.

2163-5-13-12-05

Поворачиваем патрон лампы по часовой стрелке (для правой фары — против часовой стрелки) и вынимаем патрон вместе с лампой.

www.zr.ru

Снятие и замена передней блок-фары на Renault Logan

Здравствуйте, сегодня мы рассмотрим процесс замены передней блок-фары на Renault Logan. Обычно переднюю фару снимают для ее полной замены из-за неисправности или при ее разбитии в случае ДТП. Снять блок-фару можно самостоятельно, если знать, что нужно откручивать.

Теперь снимаем чехол с корректора света фар и выводим трос из держателя

Снимаем чехол корректора фар Вынимаем трос корректора из держателя Снимаем трос корректора

Далее откручиваем 3 болта, которыми крепится фара

Откручиваем крепления фары

После этого отсоедините колодку с проводами от указателя поворота

Отсоединяем колодку с проводами от лампы указателя поворота

Потом поворачиваем патрон лампы габарита и снимаем его

Снимаем лампу габарита

Теперь снимаем крышку, которая закрывает лампу ближнего света фар и снимаем колодку с проводами с лампы

Снимаем крышку лампы ближнего света Снимаем колодку с проводами с лампы ближнего света

Далее снимаем фару с автомобиля

Снимаем переднюю фару

Установка новой блок-фары происходит в обратном порядке.

nazcar.ru

Замена ламп своими руками | ЛоганМашина

Как быстро поменять лампы передних фар своими силами…

Здравствуйте, уважаемые читатели блога AAuhadullin.ru. Сегодня мы поговорим с Вами о том, как происходит замена ламп Рено Логан своими руками на дороге. Перед выполнением работы по замене лампочек Рено Логан необходимо обезопасить электрооборудование автомобиля, для чего откручиваем минусовой провод от клеммы аккумулятора.

Снятие минусового провода удобно выполнять торцовым ключом на Х10 мм. Открутив соединение с проводом, убираем его подальше от клеммы, а гайку приживляем на место ее крепления, чтобы не потерять в процессе работы.

Теперь можно приступать к замене ламп Рено Логан головной оптики. С правой стороны доступа к фаре больше и поэтому продемонстрировать процесс замены получится нагляднее. Для начала необходимо снять защитную резинку — пыльник с внутренней стороны фары и отсоединяем фишку с питанием. Затем выведя из зацепления фиксатор лампы, надо вынуть саму неисправную лампочку.

Так как лампочка галогенная, то она «боится» контакта с пальцами руки, которые оставят на ней потожировые следы и лампа может либо раздуться, либо вообще перегореть. Поэтому лампочку аккуратно вынимаем, держа ее за цоколь. На снятой лампочке хорошо видно три выступа, которыми она «садится» в гнездо в фаре для надежной фиксации, плюс сверху еще и надежно прижимается железным фиксатором.

При замене лампы Renault Logan необходимо попасть этими выступами лампы в фаре и зажать фиксатором. Нужно сразу сориентировать цоколь лампы для правильной установки. На лампочке имеются три вывода, два из которых параллельны друг другу. Эти контакты при установке должны быть внизу, а одиночный непараллельный контакт вверху. Собственно при этом и усики как-бы дублируют контакты.

Один усик смотрит вертикально вверх, а два других (напоминающих ножки) смотрят вниз. В таком положении лампочку и устанавливают на свое рабочее место в фаре. Далее рассмотрим, как правильно надевается резиновый пыльник. Узкая и длинная часть резинового пыльника надевается на цоколь лампы, а больший диаметр пыльника фиксируется по краю фары. При наличии дополнительного оборудования рукой не совсем удобно подлезть для установки пыльника. Но со второй – третьей попытки пыльник встанет на свое «родное» место, защищая лампочки и внутренности фары от пыли, влаги и дорожной грязи.

Далее ставится фишка для подачи питания на фару. На фишке хорошо видно контакты (мамы), которые необходимо сразу сориентировать по контактам на лампочке (папам) и выполнить соединение, надев фишку до четкого контакта с выводами лампочки.

Как видим, никаких архи сложностей замена ламп Рено Логан своими руками не представляет, что под силу выполнить любому владельцу автомобиля.

 Переходим на другую сторону, где также рассмотрим процесс замены лампы головной оптики Рено Логан…

 Так же снимаем фишку с питанием на фару, но работать в этой стороне гораздо сложнее, так как аккумуляторная батарея сильно сокращает зону доступа к фаре. Аккумулятор лучше всего снять, что не занимает много времени, но делает свободным доступ для замены лампы в случае ее перегорания. Так как одна клемма у нас уже снята перед началом работы, то остается отсоединить лишь провода от плюсовой клеммы, а также и скобу крепления аккумулятора к его посадочной площадке. Для этого понадобится ключ Х13 мм для отдачи гайки крепления проводов к клемме, где можно воспользоваться и рожковым ключом.

Открутив гайку кладем ее на видное место или наживляем назад, чтобы не потерять или забыть куда ее положили. Гайку крепления аккумулятора лучше откручивать длинным торцовым ключом либо головкой с удлинителем, так как подлезть рожковым ключом очень неудобно. В крайнем случае, когда нет торцового ключа, можно торцом поставить на гайку рожковый ключ, а сверху в него вставить еще один ключ, или отвертку для увеличения усилия на откручивание.

Открутив соединение можно смело вытаскивать болт вместе с пластиной, она никуда не денется, так как болт частично развальцован в соединении с пластиной. Полезный совет: если аккумулятор давно не снимался или соединение имеет следы ржавчины, то можно воспользоваться средством ВД -40 или, в крайнем случае, смочить каплей масла со щупа двигателя, а зимой прекрасно с этой задачей справится пригоршня снега.

Далее аккумуляторная батарея снимается и можно более свободно выполнить работу по замене лампы Рено Логан и в левой фаре. Фишка достаточно плотно сидит на контактах и плюс немного мешает резина пыльника, не давая удобно взяться за фишку, и поэтому приходится применять некоторое усилие для ее снятия. При снятии фишку лучше не тянуть по прямой на себя, а шевелить ее влево — вправо как бы расшатывая ее на контактах. Для удобства можно снять пыльник со своего посадочного места.

После снятия фишки убираем ее в сторону, чтобы она не мешалась, и приступаем к замене ламп, которая полностью идентична замене лампы в правой фаре. Единственно, что еще мешает снятию чехла, так это проходящий рядом солидный жгут проводов и нужно приноровиться при его снятии.

Сняв пыльник нужно также отвести в сторону фиксатор лампы, для удобства сдвинув его немногого вправо и захватив кончиком указательного пальца. Можно потренироваться несколько раз, тогда процесс снятия и установки лампы будет выполняться гораздо легче.

Отсоединив фиксатор, вынимаем старую лампочку и устанавливаем новую. Для наглядности я надел длинную часть пыльника на цоколь лампы, чтобы было понятнее как он работает по защите фары. При этом лампа в чехле сидит достаточно надежно, так как хорошо обхвачена резиной пыльника и значит, надежно защищена.

Если все же до стекла лампочки нечаянно коснулись руками, то стекло нужно тщательно протереть чистой салфеткой или тряпочкой, чтобы убрать жир и пот, который всегда невидимо присутствует на руках. Для эксперимента попробуем установить вместе с пыльником и посмотрим, что у нас в итоге получится.

Вставив в резину смотрим, как куда смотрят контакты лампы, чтобы сразу сориентировать ее по пазам в фаре для установки.

Однако, лишь только направив лампу в сторону гнезда понимаешь, что с пыльником установить не удастся и пыльник нужно снять )))…

Поворачиваем лампочку «ножками» вниз и вставляем в гнездо фары. Главное при этом никуда не торопиться и думать головой и все должно получиться правильно и качественно. Посадив лампочку, закрепляем ее железным фиксатором.

Проверяем, надежно ли встал фиксатор и можно переходить к установке резинового колпака. Установке пыльника мешает жгут проводов и приходится искать различные положения как все же удобнее завести пыльник, при этом, не забывая натянуть его среднюю часть на цоколь лампы. Затем надеваем полностью пыльник на выступ самой фары, и нам остается лишь поставить на место фишку с проводами.

Проверяем, все ли встало надежно и на этом замена ламп Рено Логан своими руками на дороге закончена. Все собираем в обратном порядке. Устанавливаем аккумулятор, его крепление и соединяем провода, идущие на клеммы батареи.

 В конце проверяем результат своей работы – горят или нет замененные фары на оптике.

Далее смотрим Видео Youtub:

 Пока, пишите комментарии!

Так же будет полезно почитать:

Что есть в комплектации Prestige

Моя третья машина Reno

Замена тормозных колодок Логан видео и фото

Вы заменили дворники

www.aauhadullin.ru

Как снять переднюю фару Рено Логан

avtorin 1 год назад

500 Просмотров0 Лайк

avtorin 1 год назад

248 Просмотров0 Лайк

avtorin 1 год назад

466 Просмотров0 Лайк

avtorin 1 год назад

389 Просмотров0 Лайк

avtorin 1 год назад

430 Просмотров0 Лайк

avtorin 1 год назад

1.00K Просмотров0 Лайк

avtorin 1 год назад

346 Просмотров0 Лайк

avtorin 1 год назад

125 Просмотров

0 Лайк

avtorin 1 год назад

247 Просмотров0 Лайк

avtorin 1 год назад

1.14K Просмотров0 Лайк

avtorin.ru

Замена лампы ближнего света на Рено Логан: фото и видео

Автомобиль Renault Logan всегда считался недорогим и надёжным в обслуживании транспортным средством. Большинство ремонтных работ на машине, можно выполнить своими силами, не затрачивая своё время и деньги для посещения специализированного автосервиса. И замена лампы ближнего света в блок-фаре, не стала тому исключением. Поэтому, воспользовавшись нашими советами, вы без особого труда совершите это небольшое техническое обслуживание своего любимого автомобиля!

Тип лампы (h5)

В первую очередь, что необходимо знать – это то, что тип лампы, который устанавливается в автомобили Renault Logan имеет тип h5.

И предназначены они как для ближнего, так и дальнего света, так как они имеют две нити накаливания. Такой тип лампы удобен тем, что для полной ревизии головного света в автомобиле достаточно поменять всего 2 лампы. А вот самый существенный недостаток кроется в цене: такая лампа дороже «отдельных» h2 и H7.

Выбираем производителя лампы

Самые популярные и надёжные на сегодняшний день считаются лампы h5 фирмы Philips, Osram и Narva, но они также являются и самыми дорогими! На нашем портале накопилось немалое количество положительных отзывов об этих производителях, поэтому каждый автолюбитель должен самостоятельно для себя определить и отдать предпочтение тому или иному производителю исходя из своих материальных возможностей и технических потребностей.

OSRAM HALOGEN h5 Belux (штатная лампа на Хёндай Солярис)

Однако, стоит отметить лишь тот момент, что несмотря на абсолютно идентичную мощность в 55/60 Вт на лампах, некоторые производители в упаковке указывают обозначение + 30\50%. Это значит, что данный продукт оснащен усиленным световым потоком, при котором потребуется наиболее точная настройка самой фары, чтобы не слепить водителей во встречном автомобильном потоке.

Замена лампы ближнего света

Итак, мы разобрались какие лампы вам необходимы, далее следует непосредственно процесс её замены. Менять лампочку мы будем на примере левой фары, так как замена сопряжена со снятием аккумулятора. На правой фаре лампочка меняется аналогично.

1. В первую очередь нам будет необходимо снять аккумулятор, для этого потребуется два ключа на 10 и на 8, чтобы снять клеммы с “+” и массы, а также торцевая головка на 13, чтобы демонтировать крепление самого аккумулятора (если оно имеется). Особое внимание при этом стоит уделить тому, что сначала провода снимаются с массы “-”, а потом только с “+”.

   Аккумулятор будет мешать, но, если у Вас «точные руки и пальцы», можете попробовать без снятия

2. После того как АКБ была убрана со своего места мы видим соответственно саму блок фару, по центру которой установлена пластиковая крышка, с фиксатором сверху. Чтобы убрать это крышку и добраться непосредственно к лампочке надо надавить большим пальцем одной руки на своеобразную лапку (фиксатор), и одновременно снизу вытянуть крышку на себя. Так как пластик достаточно податливый, никаких сложностей в этом процессе возникнуть не должно.

   Снятие пластиковой заглушки

3. Когда мы удалили пластиковую крышку, мы видим резиновый уплотнитель и колодку с проводами, которая подключена к лампочке. Сначала следует аккуратно вынуть колодку, держать при этом её необходимо только за корпус, а затем и сам уплотнительный чехол.

   Необходимо снять колодку питания лампы



4. Остался финальный штрих. Перед нами пружинный фиксатор, который фиксирует галогенную лампу, надёжно держа её в своих цепких лапах. Однако, этого не стоит пугаться! Снять фиксатор можно так же легко, как и поставить на место, надо только вывести его из «зацепа» с крючком отражателя, нажав пальцем на его верхнюю часть.

5. Далее, вынимаем саму лампу из блок-фары, удерживая его за металлические ножки и, меняем на новую лампу, устанавливая в обратной, аналогичной снятию последовательности.


Замена габаритов или указателя поворота

Если у вас возникнет потребность в замене переднего указателя поворота или замене лампы габаритных огней, то стоит сказать, что их замена происходит куда более проще. Патрон лампы, которой требуется замена необходимо просто повернуть против часовой стрелки и вынуть сгоревший источник света.

Отличия фары Рено Логан в новом кузове

Блок-фара под нового Рено Логан под капотом (фото редакционного автомобиля)

Блок-фара спереди (фото редакционного автомобиля)

Левая блок-фара (фото редакции)

На заметку!

Лампы ближнего и дальнего света, которые установлены в автомобиль – галогеновые. Это говорит о том, что трогать их колбы перед монтажом и эксплуатацией категорически не рекомендуется.

У вас возникнет резонный вопрос: А почему?! И мы Вам ответим! Жировые пятна, которые пальцы оставляют на всём к чему прикасаются, а в нашем случае на галогеновой лампе, очень неблагоприятно сказываются на сроке службы этой самой лампы. Всем известно, что подобные световые устройства имеют очень высокую температуру во время работы, поэтому если вы случайно задели свою лампочку руками, то можете не сомневаться, что на месте этого соприкосновения, появится черный нагар, который в последствии будет еще больше тускнеть и чернеть нагревая саму колбу, что впоследствии может привести к её вздутию и разрушению.

Поэтому, работы по монтажу стоит проводить в перчатках, а если такой возможности нет, то перед установкой лампы убедитесь в её чистоте.

Теперь вы сами знаете, что в таком деле, как замена лампочки, нет ничего сложного и весь процесс от начала и до завершения всех работ составил в пределах 15-20 минут, что позволяет проводить их просто на стоянке у своего дома.

carfrance.ru

ЗАМЕНА БЛОК-ФАРЫ — РЕНО ЛОГАН. Блог

Снятие блок-фары Рено Логан

Блок-фару снимаем для замены.
Снимаем передний бампер (см. «Снятие переднего бампера»).
Отсоединяем колодки проводов от лампы блок-фары (см. «Замена ламп в блок-фаре»).



Головкой «на 10» отворачиваем три болта крепления блок-фары к кузову.

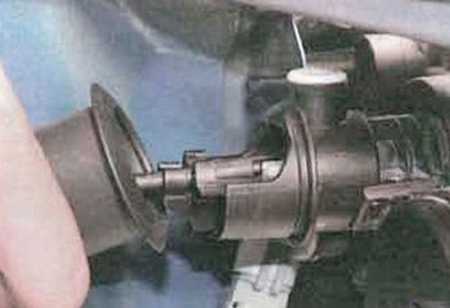

Стягиваем защитный резиновый чехол с корпуса исполнительного механизма регулятора направления пучков света фар.
Потянув за трос привода, выводим оболочку троса из держателя на корпусе исполнительного механизма…





…и отсоединяем наконечник троса от штока исполнительного механизма регулятора направления пучков света фар.

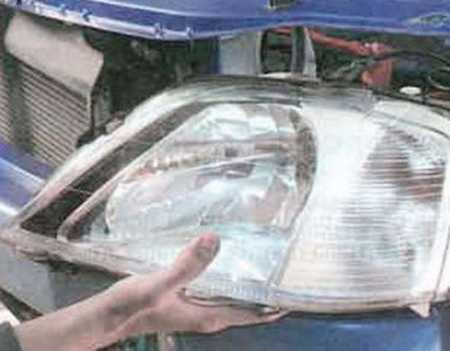

Снимаем блок-фару.
Устанавливаем блок-фару в обратной последовательности. После установки фары регулируем направление пучка света фары.

Для изменения направления светового пучка фары в вертикальной плоскости вращаем шестигранником «на 6» винт А (см. предыдущее фото), вставив шестигранник через отверстие в поперечине кузова. Для изменения направления светового пучка фары в горизонтальной плоскости вращаем ручку В.

Снятие блок-фары Renault Logan

reno-logan.jimdo.com

Замена фары Рено Логан Сандеро (Renault Sandero Logan)

Модели Logan (L90)

Снятию

— Выключите зажигание.

• Снимите передний бампер.

• Снимите:

— защитный колпачок лампы ближнего и дальнего света,

— корректор фар,

— цоколь лампы габаритного фонаря.

• Разъедините разъемы:

— лампы ближнего и дальнего света,

— лампы указателя поворота.

• Снимите:

— винты (1) крепления фары,

— галогенную фару.

• В случае замены фары снимите лампы фары.

Установка

• В случае замены фары установите лампы фары.

• Установите:

— Фару,

— болты крепления фары.

• Соедините разъемы следующих узлов:

— лампу указателя поворота,

— лампу ближнего и дальнего света.

• Установите:

— держатель лампы габаритного фонаря.

— корректор фар,

— защитный колпачок лампы ближнего и дальнего света.

• Установите передний бампер.

• Отрегулируйте фары.

МОДЕЛИ SANDERO (B90)

Снятие

• Выключите зажигание.

• Снимите передний бампер.

• Отверните болты (1) и (2) фары.

• Отсоедините фару, нажав на крепление (3) отверткой.

• Отведите фару в сторону.

• Разъедините разъемы фары.

• Снимите фару.

• В случае замены фары снимите лампы фары.

Установка

— В случае замены фары установите лампы галогенной фары.

— Соедините разъемы галогенной фары.

— Установите:

— галогенную фару,

— болты крепления галогенной фары.

• Установите передний бампер.

• Отрегулируйте галогенные фары.

РЕГУЛИРОВКА СВЕТА ФАР

• Установите автомобиль на ровную горизонтальную площадку.

• Не затягивайте стояночный тормоз.

• Проверьте давление воздуха в шинах.

• При необходимости приведите давление в норму.

• Проверьте:

— багажное отделение автомобиля пусто,

— вары автомобиля чистые.

Примечание:
Не садитесь в автомобиль во время выполнения работ.

• Установите переключатель корректора фар в положение «0».

• Включите ближний свет фар.

Регулировка фар с галогенными лампами

• Поместите прибор для регулировки и проверки фар перед автомобилем.

• Проконтролируйте с помощью прибора приспособление для регулировки и проверки фар регулировку света фар (см. руководство по эксплуатации прибора).

• С помощью прибора для регулировки и проверки фар:

— выполните вертикальную регулировку фары с помощью винта (1),

— выполните боковую регулировку фары с помощью винта (2).
