Установка зажигания ваз 2109 карбюратор без стробоскопа: Как выставить зажигание на ваз 2109 – AvtoTachki

Углы опережения зажигания для ВАЗ 2108, 2109, 21099

Для обеспечения нормальной работы системы зажигания в частности и двигателя автомобиля в целом необходимо правильно выставить начальный угол опережения зажигания.

Он будет использоваться при запуске двигателя, для его работы на холостом ходу и как отправная точка для увеличения или уменьшения угла во время работы центробежного и вакуумного регуляторов опережения зажигания на разных режимах.

Разберемся какие нужны начальные углы для двигателей 2108, 21081, 21083 автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099  под 92-й и под 95-й бензин.

Углы опережения зажигания для двигателей 2108, 21081, 21083

Двигатель 2108 (1,3 л) автомобилей ВАЗ 2108, 2109, 21099

Начальный угол опережения для двигателя 2108 (1,3 л) под 92-й бензин составляет -1°±1°.

Начальный угол опережения зажигания для двигателя 2108 под 92-й бензин

Начальный угол опережения для двигателя 2108 (1,3 л) под 95-й бензин составляет 1°±1°.

Начальный угол опережения зажигания для двигателя 2108 под 95-й бензин

Двигатель 21081 (1,1 л) автомобилей ВАЗ 21081, 21091, 21099

Начальный угол опережения для двигателя 21081 (1,1 л) под 92-й бензин составляет 1°±1°.

Начальный угол опережения зажигания для двигателя 21081 под 92-й бензин

Начальный угол опережения для двигателя 21081 (1,1 л) под 95-й бензин составляет 6°±1°.

Начальный угол опережения зажигания для двигателя 21081 под 95-й бензин

Двигатель 21083 (1,5 л) автомобилей ВАЗ 21083, 21093, 21099

Начальный угол опережения для двигателя 21083 (1,5 л) под 92-й бензин составляет 1°±1°.

Начальный угол опережения зажигания для двигателя 21083 под 92-й бензин

Начальный угол опережения для двигателя 21083 (1,5 л) под 95-й бензин составляет 4°±1°.

Начальный угол опережения зажигания для двигателя 21083 под 95-й бензин

Для точной установки первоначального угла опережения зажигания необходим стробоскоп. Подробно о том как это сделать см. «Установка момента (угла) опережения зажигания на ВАЗ 2108, 2109, 21099».

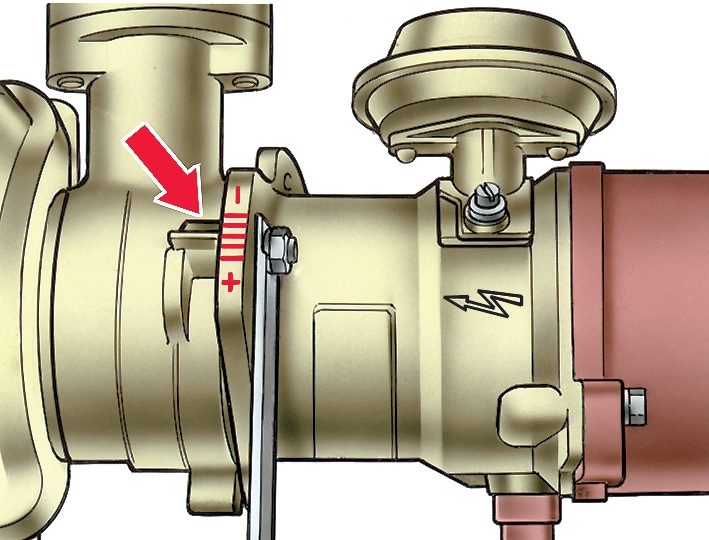

Для быстрой или предварительной корректировки момента зажигания без стробоскопа на трамблере имеется октан-корректор. Как с ним работать см. «Корректировка угла опережения зажигания трамблером».

Если на указанных углах опережения зажигания двигатель автомобиля перестал тянуть, возможно есть проблемы с работоспособностью системы зажигания. Например, неисправность вакуумного или центробежного регуляторов опережения зажигания. Или в цилиндрах двигателя снижена компрессия, или не отрегулированы клапана. В таком случае (если нет особого желания или времени искать причину) можно опытным путем подобрать оптимальный угол. Ориентироваться при подборе следует на приведенную ниже проверку.

Проверка правильности установки угла опережения зажигания.

— При нажатии на педаль «газа», на прогретом двигателе, на холостом ходу, не должно ощущаться «провалов» в работе.

— При резком нажатии на педаль «газа», при движении со скоростью 45-50 км/ч, на ровном участке дороги, на четвертой передаче должна ощущаться кратковременная детонация (3-5 сек). «Стук пальцев» другими словами. Если ее нет, зажигание позднее, если есть и никак не проходит, зажигание слишком раннее. Корректируем ситуацию небольшим вращением трамблера в ту или иную сторону. После чего проводим проверку еще раз.

Примечания и дополнения

Для каждого режима работы двигателя автомобиля нужен свой угол опережения зажигания (момент зажигания). Как правило это более ранние большие углы. Но, для получения максимального эффекта от сгорания топливной смеси ее, в большинстве случаев, нужно сжечь в течении 12° поворота коленчатого вала от момента поджига.

За автоматическое изменение угла в БСЖ карбюраторных двигателей автомобилей ВАЗ 2108, 2109, 21099 и их модификаций отвечают вакуумный и центробежный регуляторы опережения зажигания, установленные в трамблере.

Вакуумный регулятор может изменять угол опережения (делать его более ранним) до 10°±2° (21081 с трамблером 40.3706-10) или 14°±2° (2108, 21083 с трамблером 40.3706) поворота коленчатого вала от начального угла.

Центробежный регулятор увеличивает угол до 29°±2° (21081 с трамблером 40.3706-10) или 24°±2° (2108, 21083 с трамблером 40.3706) поворота коленчатого вала от начального угла.

Еще статьи о моменте зажигания при работе двигателя автомобилей ВАЗ 2108, 2109, 21099

— Симптомы (признаки) позднего зажигания при работе двигателя

— Признаки (симптомы) раннего зажигания при работе двигателя автомобиля

— «Пробивают» высоковольтные провода признаки и причины неисправности

— Признаки неисправности датчика Холла

Подписывайтесь на нас!

Как выставить угол опережения зажигания на слух ♥ RtiIvaz.ru

• Установка угла опережения зажигания
• Проверка метки газораспределения
• Проверка работы двигателя на ходу
• Автор видео Андрей Северный

В этой статье узнаете, как правильно отрегулировать зажигание без стробоскопа…

Приветствую, автолюбители на сайте RtiIvaz.ru! В случаях, когда метки (ГРМ) нарушены и вы не знаете, как найти метки на маховике и выставить угол опережения зажигания, то самый простой дедовский метод, это поставить поршень в верхнюю мёртвую точку (ВМТ).

Для этого. Снимаем высоковольтный провод и выкручиваем свечу зажигания первого цилиндра и в свечное отверстие вставляем жало отвёртки.

Далее, с помощью ключа проворачиваем коленчатый вал двигателя, установив его на храповик вала. Одной рукой держим отвёртку прямо, а другой рукой проворачиваем вал.

Необходимо поймать такой момент, когда поршень поднимется в самый верх, но ещё не начнёт опускаться – это и будет (ВМТ).

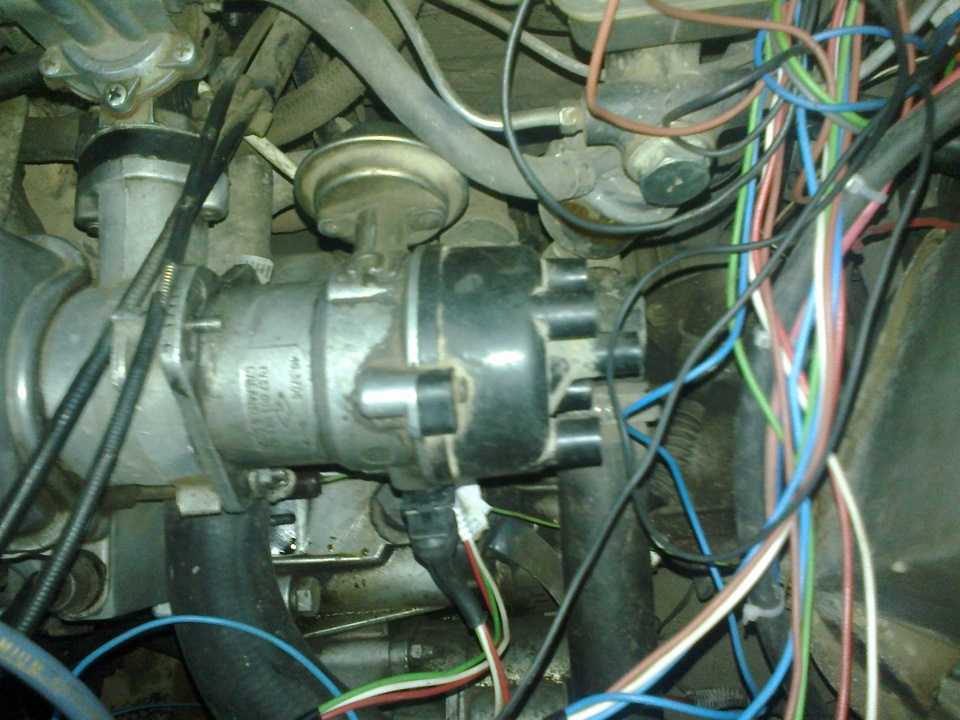

Затем делаем следующее. Снимаем заглушку над маховиком, для этого понадобится фонарик или переносная лампа, чтобы найти и увидеть ноль на теле маховика.

Если до этого, двигатель у вас работал, и вы хотите проверить угол зажигания, то просто снимите крышку трамблёра и начните проворачивать коленчатый вал. При этом необходимо совместить носик бегунка с меткой на теле корпуса трамблёра.

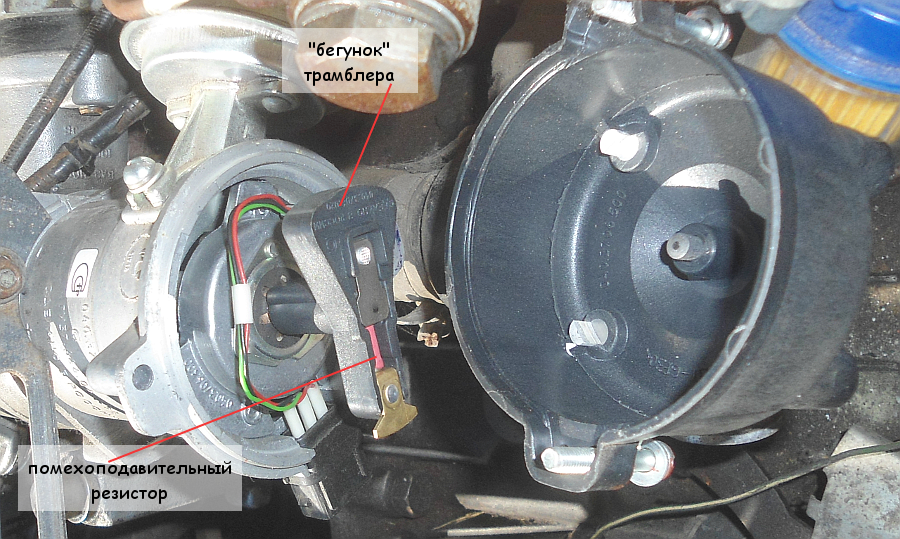

Когда бегунок смотрит напротив метки на корпусе трамблёра, далее ищем «0» на маховике.

Пока в отверстии под заглушкой мы видим риску на маховике, которая совместилась со стрелкой кожуха, но нам необходимо найти ноль.

Затем, используя жало отвёртки, потихоньку проворачиваем маховик за зубья, пока не появится «0» и совместится с меткой.

Теперь смотрим на бегунок трамблёра. Видим, что бегунок ушёл от риски, что подсказывает об очень раннем зажигании.

• С помощью рожкового ключа, в этом случае, это ключ на «13», ослабляем гайку крепления трамблёра;
• Затем, вращая корпус трамблёра по часовой стрелке, совмещаем центр бегунка с риской на корпусе;
• Затягиваем крепёжную гайку.

На этом первоначальная установка зажигания выполнена. Бегунок в данный момент установлен как раз напротив вывода 1 цилиндра на крышке трамблёра.

Бегунок на 8 клапанном двигателе двигается только по часовой стрелке, а напротив часовой движется только на 16-клапанном. Порядок расположения проводов на крышке трамблёра, соответствует работе цилиндров 1-3-4-2.

В крышке изнутри видим выводы, по которым бегунок, крутясь, распределяет искру по высоковольтным проводам. Попутно нужно почистить бегунок и внутри крышки ветошью от налёта графита.

Как видим, установить зажигание можете своими руками этим методом либо обратиться на СТО, где угол опережения зажигания выставят по стробоскопу.

Автор видео Андрей Северный (см. внизу видео) делает следующим образом. Поворачивая корпус трамблёра немного против часовой стрелки, выставляет пораньше зажигание и запускает двигатель. Если детонации нет, то так и оставляет для дальнейшей эксплуатации авто.

Если же есть детонация, то поворачивает по часовой стрелке, делая зажигание немного позднее.

Получается, что при проворачивании корпуса против часовой стрелки, трамблёр двигается навстречу бегунку и, следовательно, искра в цилиндре произойдёт пораньше.

И вот у нас бегунок смотрит против метки на корпусе. Затем одеваем крышку трамблёра и поднимаем фиксаторы крышки.

Проверка метки газораспределения

В этом положении проверим метки газораспределения, для чего снимаем защитный кожух, который крепится двумя гайками.

Как сняли кожух, на тыльной стороне шкива распределительного вала можно увидеть метку в виде лунки. На некоторых моторах метка находится на лицевой стороне шкива, и она должна совместиться с меткой на кожухе.

Аналогично меняется и ремень ГРМ. На маховике устанавливается «0», бегунок ставится напротив риски на корпусе трамблёра, и совмещаем метки на ремне газораспределения.

Нужно демонтировать два шкива, пластиковую защиту и отпустив натяжной ролик, снимаем старый ремень ГРМ. Затем ставим новый ремень, проверяем, что все метки на месте и ставим снятые элементы.

Итак. Заводим двигатель и посмотрим, как он себя поведёт после установки зажигания. Запустили мотор и видим, что при резких подачах газа, двигатель плохо отзывается.

Откручиваем крепёж трамблёра и проворачиваем корпус влево, чтобы сделать зажигание немного раньше. Затягиваем гайку крепежа и запускаем двигатель вновь для проверки работы.

После запуска видим, что мотор стал сразу хорошо отзываться на нажатия педали газа, стало быть, зажигание установлено правильно. Детонации при этом не слышно. Сейчас необходимо проверить работу двигателя на ходу.

Проверка работы двигателя на ходу

Для этого мотор прогреем и можно выезжать на дорогу для проверки. При резком разгоне, либо когда машина нагружена, то возможна детонация, которая должна быть еле заметная и кратковременная.

Если же при проверке детонация длительная, то необходимо корпус трамблёра отпустить и провернуть его немного по часовой стрелке и вновь проверить двигатель в движении.

Добиваемся незначительной детонации в виде 2-3х цоканий…

Главное — не путать передачи, включив вместо 2-й, четвёртую передачу, когда раздаётся длительный цокот из-под капота.

При правильной установке момента зажигания двигатель не должен тупить, и вяло отзываться на  газ, но при этом не должно быть детонации. Нужно найти «золотую» середину.

Смотрите на видео, как машина идёт на 5-той передаче, где-то 60 км/ч. При нажатии на педаль акселератора проскочила лёгкая еле заметная детонация. Значит, в этом случае, найдена золотая середина при установке угла опережения зажигания. Двигатель отзывается хорошо и не детонирует.

При этом машина отлично отзывается на педаль газа. Можно чуток установить пораньше, но можно оставить и как есть.

В комментариях напишите, кто и как выставляет зажигание на автомобилях и, использует ли стробоскоп при установке.

Автор видео Андрей Северный

Кому видео было полезным поделитесь с друзьями в соц. сетях. До свиданья!

Читайте также:

Как выставить зажигание на ваз 2106-2107

Трамблеры бесконтактной системы зажигания

регулировка зажигания. Как выставить зажигание

В статье будет рассмотрено, как осуществляется регулировка зажигания на ВАЗ-2109. Если у вас возникли проблемы с последним, это влияет на работу ДВС. Поэтому время от времени необходимо регулировать угол опережения зажигания для нормализации работы мотора. Делать это нужно по специальной инструкции, без нее настройку произвести сложно.

При регулировке зажигания необходимо поставить маркировку ГРМ

Обратите внимание, что угол опережения зажигания нельзя отрегулировать без установки коленчатого и распределительного валов. При каждой замене ремня ГРМ необходимо регулировать зажигание. В инструкции по эксплуатации автомобиля ВАЗ-2109 сказано, что менять ремень ГРМ необходимо каждые 60 тысяч километров. Но стоит отметить, что качество запчастей не всегда хорошее. Да и девятки — старые машины, у которых режим работы двигателя существенно отличается от нормального. Поэтому лучше всего сократить интервал между заменой ремня до 40-45 тыс. км. Также нужно время 15 тыс.км. Своевременно осматривать ремень для выявления замасливания, появления разнообразных потертостей, трещин и надрывов. При обнаружении любого дефекта ремень следует немедленно заменить на новый. Также следует помнить, что все элементы системы, особенно выключатель и катушка зажигания ВАЗ-2109, должен находиться в нормальном рабочем состоянии.

Маленькие особенности двигателя

Обратите внимание, что заменить этот ремень можно в полевых условиях, потратив на это немного времени. Для этой работы не требуется специальных инструментов. Главное наличие нового ремня. Также стоит отметить, что на автомобилях с двигателем 1,5 л при обрыве ремня ГРМ загиба клапанов не происходит. Во всех остальных двигателях, например, объемом 1,3 литра обрыв ремня заканчивается печальными последствиями. Не повредить катушку зажигания ВАЗ-2109, но пару клапанов обязательно загнет.

Инструменты

Для замены ремня ГРМ потребуется ключ на «19». Он имеется в арсенале любого автолюбителя, так как с помощью такого ключа откручиваются колесные болты на колесах. Также необходим любой ключ или головка размером «17». Кроме того, необходимо иметь гаечный ключ на «10» и «8». Кроме того, нужен специальный ключ, с помощью которого вращается ролик для натяжения ремня. Но если его нет, то могут подойти пассатижи, концы которых загнуты. Но можно даже схитрить и установить в отверстия ролика два толстых винта, между которыми просунуть отвертку и с их помощью растянуть этот механизм. Стоит отметить, что новый ВАЗ-2109замок зажигания не потребуется. Этот сайт встречается крайне редко. Но, конечно, нужно иметь хотя бы ремень ГРМ. Если это происходит в поле, то желательно, чтобы он мог проехать хотя бы 100 или 200 км. В том случае, если у вас заклинил натяжной ролик, желательно установить новый.

Подготовка к замене

Вне зависимости от того, делаете ли вы ремонт в своем гараже или где-то на дороге, вам нужно максимально ровно поставить машину. Это позволит добиться максимального удобства. Под заднее левое колесо установить колодки, также желательно отжать ручку, замок зажигания ВАЗ-2109поставить в выключенное положение. Под правую сторону автомобиля подставьте домкрат, немного приподнимите колесо. Затем ослабьте болты на ступице и полностью поднимите борт автомобиля. Снимите колесо и подложите его под двигатель ДВС. Если двигатель защищен, то нужно ключом «на 8» открутить часть креплений, чтобы открыть шкив на коленчатом валу.

Замена ремня

Обратите внимание, что схема зажигания ВАЗ-2109 такова, что необходимо промаркировать распределительный и коленчатый валы. Тремблер размещается только в одном положении! Открыв капот, необходимо ослабить натяжение ремня привода генераторной установки. Для этого ключом на «17» ослабьте верхнюю гайку на кронштейне, а затем переместите весь корпус устройства к блоку двигателя. Затем полностью снимите ремень и закрутите три болта, которые крепят пластиковую крышку с левой стороны двигателя, если смотреть спереди. Не теряйте резинку, которая надевается на край чехла! Сложнее всего в этом случае отвернуть болт, которым производилось крепление шкива, предназначенного для привода ротора генератора. Для скручивания можно применить ключ на «19″, на его край желательно установить небольшой кусок трубы, но все же необходимо остановить коленчатый вал. Для этого возьмите ключ на «13» или любой другой, установите его в прорезь на шкиве, чтобы при вращении он был зафиксирован. С помощью ключа шкив будет жестко соединен с корпусом масляного насоса.На ВАЗ-2109 регулировка зажигания — это правильная установка зубчатого колеса.

Ремень ГРМ Установка

Сначала демонтируем старый ремень, ключом на «17» ослабляем натяжение натяжного ролика.Теперь необходимо установить распредвал по меткам независимо от того какая там схема зажигания ВАЗ-2109. Затем сначала установите коленчатый вал по меткам, которые есть на его шкиве и корпусе масляного насоса. В картере сцепления вытащите резиновую заглушку и посмотрите, совпадают ли там метки. Если нет, то нужно провернуть коленчатый вал до тех пор, пока длинная линия на маховике не попадет в прорезь на пластине, прикрученной к блоку двигателя. После этого, стараясь не проворачивать шкивы, установить новый ремень ГРМ. Как было сказано ранее, с помощью специального ключа или саморезов с отверткой натяжной ролик проворачивается на эксцентрике. Таким образом, вы добиваетесь нормального натяжения ремня ГРМ. После затяните его и соберите весь механизм.

Инжекторные двигатели

Но автомобили ВАЗ-2109 комплектуются даже инжекторным двигателем, а распределителя зажигания нет. Поэтому зажигание ВАЗ-2109 имеет несколько иную конструкцию. Инжектор с механическим трамблером может не работать. Для установки угла опережения нужно программировать электронный блок, без опытного автоэлектрика это очень сложно. Но стоит отметить, что все вышеперечисленное обязательно относится и к инжекторным двигателям. Отличие только в разборке всего механизма привода газораспределительного механизма. А именно удерживать коленвал от проворачивания необходимо либо толстой отверткой, установленной в смотровое окошко картера сцепления, либо, включив пятую скорость и удерживая тормоза. В остальном все процедуры, которые были описаны выше, актуальны для регулировки зажигания на ВАЗ-2109.инжекторные двигатели.

Подготовка к регулировке с помощью стробоскопа

Но если у вас обычный карбюраторный мотор, то потребуется немного больше регулировки угла опережения. На ВАЗ-2109 регулировка зажигания без этого просто невозможна. Учтите, что в среднем количество оборотов должно быть около 850 (при условии, что рабочая температура двигателя составляет 90 градусов). Если обороты превышают допустимое значение более чем на 10-15 процентов, то нужно отрегулировать карбюратор, вращая пластмассовый винт. С его помощью осуществляется настойка количества топливно-воздушной смеси. После этого отсоединяем тонкий шланг, который идет к вакуумному корректору угла опережения. Заглушите двигатель и ослабьте крепление трамблера. Стоит отметить, что таким образом настроить модуль зажигания ВАЗ-2109у вас вряд ли получится.

Процесс регулировки

Резиновая пробка, которая находится в картере сцепления, снимается, после чего датчик стробоскопа подключается к армотрубке, ведущей к первому цилиндру. Также подключается питание к стробоскопу и запускается мотор. Если метка на маховике плохо видна, перед запуском двигателя желательно сделать ее четкой. Сделать это можно, например, с помощью обычного белого эквалайзера. После этого направьте луч, идущий от стробоскопа, на смотровое окно. В момент прохождения этикетки через прорезь на табличке должен проскочить световой сигнал от стробоскопа. Вы делаете это, вращая корпус распределителя зажигания. Больше никаких манипуляций не требуется. Теперь вы знаете, как регулируется зажигание на ВАЗ-2109.. Провести эту процедуру своими руками можно довольно быстро.

Зажигание раннее или позднее, способы регулировки зажигания на автомобиле. Как отрегулировать зажигание. Раннее или позднее зажигание.

От правильности установки момента зажигания зависит грамотная и нормальная работа двигателя. Поэтому данное мероприятие является одним из важнейших процессов по настройке силового агрегата. Неправильно установленное зажигание (как в сторону увеличения угла опережения, так и в сторону его уменьшения) фактически сразу может негативно сказаться на работе мотора. Поэтому к этой операции нужно относиться с особым трепетом и вниманием, чтобы не допустить возникновения позднего или раннего возгорания. Об этом далее в статье.

Содержание

• Зажигание авто, устройство и принцип
• Раннее и позднее зажигание что это значит
• Признаки раннего зажигания
• Признаки позднего зажигания
• Угол установки зажигания, признаки неправильного угла зажигания
• Зажигание
• изменения, какие последствия эксплуатации автомобиля с неправильным зажиганием
• Каким должен быть угол опережения зажигания, регулировка угла на холостом ходу
• Стробоскоп для чего вы используете
• Настройка зажигания по стробоскопу, пошаговая инструкция
• Настройка зажигания по контрольной лампочке
• Настройка зажигания по искре, с точки зрения работы двигателя
• Профиль Профи, как проверить качество опережения зажигания регулировка угла (УАЗ)

Зажигание авто, устройство и принцип

Назначение системы зажигания — воспламенение топливовоздушной смеси бензинового двигателя. Воспламенение смеси осуществляется от искры, поэтому иную систему еще называют искро-ранжирующей.

В зависимости от способа управления процессом зажигания различают такие вариации систем зажигания — электронные (микропроцессорные), бесконтактные (транзисторные), контактные.

В контактной системе система управления накоплением, а также распределение электроэнергии по цилиндрам выполняется с помощью механического устройства — распределителя распределителя. Дальнейшим развитием этой системы зажигания стала транзисторная контактная система, первичная цепь катушки зажигания которой предполагает использование транзисторного коммутатора.

По сравнению с контактной системой, в бесконтактной системе зажигания для управления накоплением энергии используется транзисторный переключатель, который взаимодействует с бесконтактным датчиком импульсов. Транзисторный ключ в этой системе играет роль прерывателя. Что касается распределения тока высокого напряжения, то оно осуществляется с помощью механического распределителя.

В электронной системе используется электронный блок управления, с помощью которого осуществляется управление накоплением и распределением электроэнергии.

В ранних конструкциях этой системы электронный блок одновременно управлял системой впрыска топлива и системой зажигания (так называемая электронная система зажигания и впрыска). На сегодняшний день управление зажиганием включено в систему управления двигателем.

Однако, несмотря на конструктивные отличия, можно выбрать совместную систему вентиляции:

1. Свеча зажигания.
2. Провода высокого напряжения.
3. Устройство распределения энергии (электронный блок управления или механический распределитель).
4. Аккумулятор энергии (например, катушка зажигания).

5. Устройство, контролирующее накопление энергии (в различных системах зажигания эту роль выполняет электронный блок управления, транзисторный ключ или прерыватель).
6. Замок зажигания.
7. Блок питания (аккумулятор и автомобильный генератор).

Работу системы зажигания обеспечивают следующие этапы:

1. Накопление электроэнергии.
2. Преобразование энергии.
3. Распределение этой энергии.
4. Образование искр.
5. Воспламенение топливовоздушной смеси.

Раннее и позднее зажигание что это значит

Раннее зажигание отличается тем, что процесс сгорания дизельного топлива заканчивается еще до прихода поршня в требуемое для этого положение. Площадь, находящаяся внутри цикла, считается эквивалентной по отношению к отрицательной работе. И это связано с тем, что при сжатии газов, процесс горения которых уже произошел, затрачивается больше сил, чем появляется после их расширения.

Позднее зажигание не менее опасно, чем раннее. Его главная особенность заключается в том, что процесс сгорания смеси осуществляется при повышенном уровне объема и пониженном уровне давления в цилиндре. В этой ситуации смесь в цилиндре тащит на протяжении всего процесса расширения.

Признаки раннего возгорания

1. Чрезмерная детонация (разрушение шатунов, дефект поршня).
2. Хорошо слышен стук в силовом агрегате (повышенный износ).
3. Повышенный расход топлива.
4. Падение мощности (особенно заметно на малых оборотах).

Признаки позднего зажигания

1. Перегрев двигателя (может усилить).
2. Повышенный расход топлива.
3. Плохой запуск (в результате аккумулятор страдает).
4. Потеря питания.

Угол установки зажигания, признаки неправильного угла зажигания

1. Детонация.
2. Выстрелы в карбюратор или в глушитель.
3. Перегрев.
4. Провалы при нажатии на педаль газа.
5. Слабый холостой ход.
6. Снижение уровня мощности и наводки.
7. Повышенный расход топлива.
8. Проблемы с запуском.

Изменение угла зажигания, последствия эксплуатации автомобиля с неправильным зажиганием

Слишком раннее или позднее зажигание является признаком прекращения нормальной работы двигателя. Для того чтобы мотор дал требуемую силу, искра в цилиндре должна была появиться только тогда, когда вся мощность безвоздушной консистенции, сжатой в это время в цилиндре, могла быть использована в максимальной степени.

Если подать искру в ненужное время, консистенция будет игнорироваться либо очень рано (в этом случае определенная часть энергии будет действовать против движений поршня), либо очень поздно (в этом случае определенная часть часть энергии будет выделяться выхлопной трубой). По этой причине автовладелец обязан различать симптомы раннего и позднего зажигания, а также не допускать появления этого явления.

Каким должен быть угол опережения зажигания, регулировка угла на холостом ходу

Угол опережения зажигания должен быть оптимальным, то есть не слишком рано и не слишком поздно. Регулировка момента зажигания на холостом ходу осуществляется следующим образом (двигатель при этом должен быть прогрет):

1. Ослабляем гайку, фиксирующую корпус триммера, после чего он начинает медленно вращаться в разные стороны.
2. В положении, при котором обороты двигателя будут наиболее максимальными, необходимо попытаться «откупиться». Если при резком нажатии на педаль не будет выстрелов, хлопков и перебоев, а обороты будут стремительно ускоряться, значит, искомое положение найдено.
3. С этой точки проверьте корпус дозатора на один-два градуса по часовой стрелке, а затем зажмите его фиксатор. Последний пункт необходимо выполнить, чтобы зажигание не было слишком «ранним», что приводит к чрезмерному сопротивлению вращению коленчатого вала.

Стробоскоп, для которого вы используете

Основное назначение автомобильного стробоскопа — регулировка угла опережения зажигания. Кроме того, стробоскоп используется для проверки угла впереди. В наше время мы производим очень много разновидностей профессиональных автомобильных стробоскопов. Однако можно изготовить самодельное устройство.

Настройка зажигания на строб, пошаговая инструкция

1. Прежде всего ключом на «13» надо ослабить затянувшуюся гайку крепления распределительной пластины зажигания.

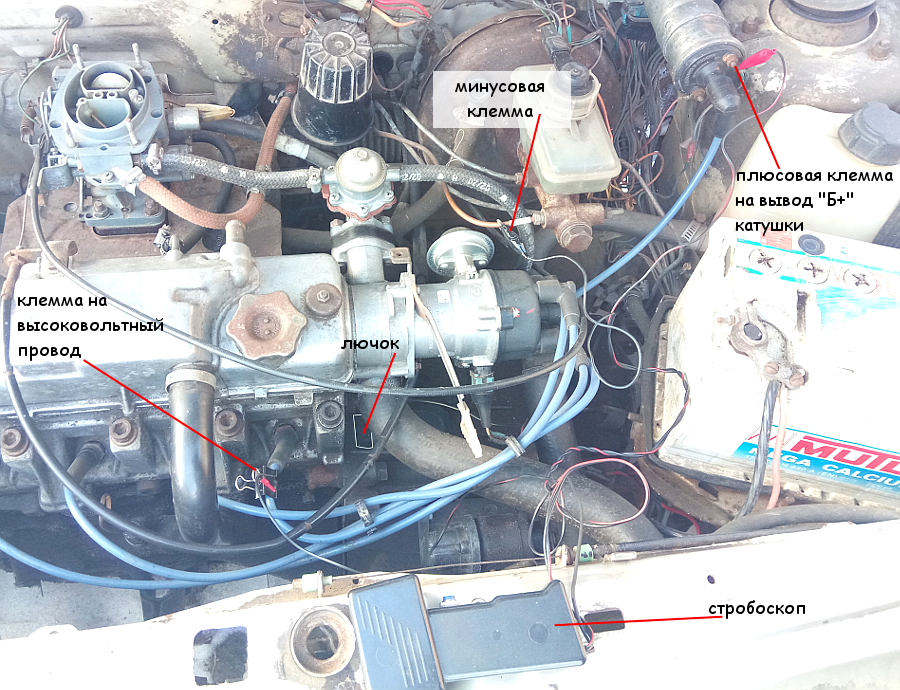

2. Далее подключаем стробоскоп к аккумулятору к «плюсовой» клемме подключаем нужный зажим прибора (с плюсовой отметкой), а к «минусовой» клемме присоединяем массу.
3. Если в системе есть вакуумный усовершенствованный регулятор, это означает, что вам необходимо разобрать вакуумный шланг.
4. Затем вам нужно сфокусироваться на шкиве света от устройства.
5. Теперь следует запустить силовой агрегат и обеспечить количество оборотов примерно 820-900 в минуту.

6. В процессе работы стробоскоп будет излучать вспышки с заданной частотой, что позволит взглянуть на метку на шкиве, который не будет двигаться.
7. После этого необходимо завернуть корпус дозатора таким образом, чтобы эта метка на шкиве находилась на одном уровне со средним делением на крышке.
8. Ну и последнее, что осталось сделать, это затянуть гайку крепления пластины прерывателя дозатора.

Установка зажигания по контрольной лампе

1. Проворачиваем коленвал таким образом, чтобы метка шкива совпала с необходимой меткой на крышке ГРМ, а бегунок прерывателя зажигания указывал на высоковольтный провод первого цилиндра.
2. Далее нужно ослабить гайку, фиксирующую корпус триммера.
3. Затем один провод контрольной лампы 12В подключается к проводу, идущему на катушку зажигания от травера, а другой к «массе» автомобиля.
4. Обязательно включить зажигание.

5. После этого вращайте цепь травера по часовой стрелке, пока не погаснет лампочка.
6. Затем медленно поверните резинку на другую сторону, то есть против часовой стрелки.
7. Зафиксируйте положение травера, при котором загорается контрольная лампочка.
8. Затяните гайку крепления прерывателя дозатора.

Установка зажигания по искре, с точки зрения работы двигателя

1. Проворачиваем коленвал таким образом, чтобы метка шкива совпала с необходимой меткой на крышке ГРМ, а бегунок прерывателя зажигания указывал на высоковольтный провод первого цилиндра.
2. Далее нужно ослабить гайку, фиксирующую корпус прерывателя зажигания.
3. С крышки тумблера снимаем центральный высоковольтный провод, а его контакт находится на расстоянии пяти миллиметров от массы автомобиля.
4. Включите зажигание.

5. Поверните корпус прерывателя по часовой стрелке на двадцать градусов.
6. Медленно поверните резинку на другую сторону.
7. Зафиксировать положение травера, при котором возникает искра о массу и контакт центрального провода.
8. Затяните стопорную гайку прерывателя.

Диагностика угла опережения

Профиль Профи, как проверить качество регулировки угла опережения зажигания (УАЗ)

Для проверки правильности настройки опережения зажигания необходимо руководствоваться следующими особенностями:

1. В работе прогретого силового агрегата никаких «провалов» на холостом ходу ощущаться не должно.

2. Должна присутствовать короткая детонация (около 3-5 секунд) при резком нажатии на педаль газа, движение должно происходить на наиболее ровном участке дорожного покрытия с четвертой передачей и скоростью примерно 50 километров в час . То есть должен быть слышен стук пальцев. Если этого не происходит, значит зажигание запоздало. Если это явление наблюдается, но не проходит, зажигание слишком раннее.

Сопутствующие материалы

• Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ваз 2110 своими руками
• печка ваз 2114 дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ваз 2114 своими руками, снятие печки ваз 2114
• Как подчинить машину. Как поставить домкрат. Виды домкратов для автомобилей.
• Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109 Карбюратор, Блок предохранителей ВАЗ 2109 Форсунка, Старый Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109
• Катализатор выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на самолёте
• Печка дует холодным воздухом ваз 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
• Как узнать владельца автомобиля по номеру его машины, проверить машину по номеру машины ГИБДД, проверить машину по госномеру машины бесплатно
• Как выбрать б/у шины, Полезные советы
• Зимняя автомобильная дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли машину зимой
• Зимой машина плохо заводится. Как сделать машину зимой, нужно ли прогревать машину зимой, полезные советы
• Машины экономного расхода топлива, самый экономичный расход автомобиля
• Марки шин для легковых автомобилей, маркировка автомобильных шин, остаточный протектор легковых шин, как подобрать шину по марке автомобиля, рисунок протектора автомобильной шины
• Рабочая эксплуатация коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
• Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка пежо 206 Неисправность, ремонт задней балки пежо 206
• Дизельное топливо зимой, присадка к дизтопливу зимой, как выбрать лучшую дизтопливо
• Дизель зимой не заводится. Как завести дизель зимой, подогрев дизеля зимой.
• Японские шины бриджстоун, зимние шипованные шины бриджстоун, марка шин бриджстоун
• Расшифровка маркировки шин для легковых автомобилей, маркировка дисков, как правильно подобрать шины на диски
• Дизель зимой, запуск дизеля зимой, какое масло заливать в дизель зимой, полезные советы
• Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля в порядке
• Восстановленные шины, шина автобуса, восстановленный протектор шины, можно ли их использовать
• Выбираем зимнюю резину, какая зимняя резина, какое давление в зимней резине нужно маркировать на зимней резине, как правильно выбрать зимнюю резину, лучшая зимняя резина 2019
• Рейка рулевая рейка, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
• Бескамерные автомобильные шины, комплект для ремонта бескамерных шин, ремонт бескамерной шины своими руками
• Русские шины, Русские шины Зимние, Всесезонные российские шины, Воронежские шины АМТЕЛ, Шины «Матадор Омск Шина», Кама-шины автобус мирового уровня
• Как открыть машину без ключа.

  No related posts.
