Регулировка зажигания Ваз 2106 – процедура очень важная и полезная. От нее зависит несколько моментов:
- бесперебойная работа силового агрегата;
- легкий запуск;
- нормальный расход топлива;
- динамика разгона.
Если неправильно отрегулировать зажигание, при работе силового агрегата может наблюдаться детонация. А это, в свою очередь, может привести к капитальному ремонту самого двигателя.
Интересно, что на практике у многих водителей свой взгляд на то, как выставить зажигание на ваз 2106. Некоторые действуют, что называется «на глазок», а кто-то приобретает для этого дела стробоскоп. Некоторые не лезут сами и доверяют эту работу специалистам автосервисов.
Дабы настроить зажигание на автомобиле ваз 2106 своими руками, воспользуйтесь приведенной ниже инструкцией.
Предварительная подготовка
Вам нужно взять с собой в гараж:
- ключ для свечей;
- ключ на 13;
- вольтметр или обыкновенная двеннадцативольтовая лампочка.

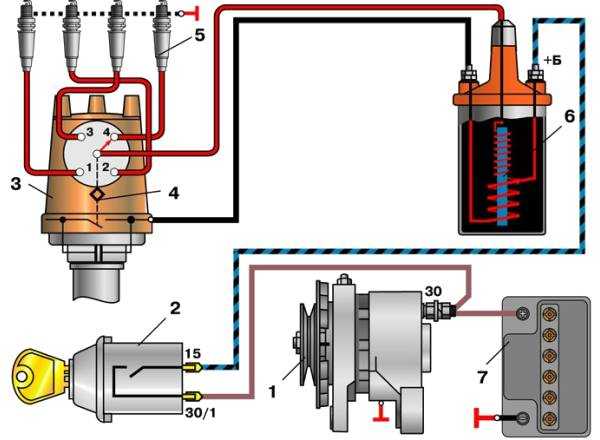

Контактное зажигание устанавливается по первому цилиндру.
Момент зажигания устанавливайте по меткам разной длины, которые нанесены на крышку ГРМ.
- 100
- 50
- 00
Установить зажигание на вазе 2106 можно в 13 простых шагов:
- Снимаем свечу цилиндра №1, пробкой из резины и пальцем закрываем отверстие для свечи.
- С помощью специального ключа проворачиваем коленвал. По мере движения в первом цилиндре должен начаться такт сжатия. В этот момент поршень направится вверх, создастся внутреннее давление. Вы его почувствуете по тому, как резиновую пробку начнет выдавливать из отверстия.
- В этот момент начинаем следить за ходом метки на шкиве. Она в конечном итоге должна совместиться с меткой на ГРМ. Если вы используете топливо с октановым числом 95 или 92, то нужно совместить ее со второй меткой (5 градусов). Если же используемое топливо составляет 72 или ниже (что сегодня случается очень редко), то нужно стремиться к третьей метке (0 градусов)
- Снимаем крышку с трамблера, предварительно отстегнув защелки.
- Благодаря движению коленвала, ротор трамблера должен быть обращен к первому цилиндру.
- Теперь важно проследить за тем, чтобы линия защелок крышки трамблера была параллельна оси мотора. Если это условие не соблюдено, нужно провести следующие процедуры.
- Снимаем гайку крепления трамблера и проворачиваем его вверх. Далее крутим ось ротора и добиваемся его параллельного расположение по отношению к оси мотора.
- Возвращаем трамблер на место и не до упора вкручиваем гайку.
- Только сейчас начинается непосредственный процесс, благодаря которому мы сможем правильно настроить контактное зажигание.
- Присоединяем вольтомметр таким образом, чтобы один конец был присоединен к выводу катушки, присоединенному к кабелю трамблера с низким напряжением, а другой конец фиксирован на «массе».
- Включаем зажигание. Осторожно прокручиваем трамблер по часовой стрелке до момента отключения лампочки. Если же она и не загоралась, значит крутить ничего не нужно.
- Теперь начинаем крутить трамблер в обратную сторону до момента зажигания лампочки. В этом положении фиксируем трамблер, затянув плотно гайку.
- Настройка зажигания закончена, можно выключать зажигание и возвращать крышку распределителя обратно.
Теперь мы может удостовериться в том, правильно ли произведена установка зажигания. Запускаем мотор и начинаем ехать. Нужно разогнаться до 45 километров в час. По достижению нужной скорости, включаем четвертую передачу и резко жмем на педаль газа. Через пару секунд мотор должен начать детонировать (будут раздаваться хлопки, «пальцы» начнут звенеть). Как только автомобиль наберет подходящую для выбранной передачи скорость, детонация пропадет.
Если детонация не исчезла, значит, вы неправильно произвели регулировку и получили так называемое «раннее» зажигание. Значит нужно чуть-чуть провернуть трамблер по часовой стрелке на половину или одно деление. Если же детонация так и не возникла, значит у вас установлено «позднее зажигание». В этом случае трамблер проворачиваем против часовой стрелки на половину или одно деление.
28 920 views
Похожие материалы
Установка и подключение бесконтактного зажигания ВАЗ-2106
Практически каждый владелец так называемых классических автомобилей, к примеру, ВАЗ 2106 не удовлетворен системой зажигания, которую установил производитель. Чаще всего в таких моделях устанавливается контактная система, которая, разумеется, далека от совершенства. Неудовлетворенные водители ВАЗ-2106, ознакомившись с преимуществами бесконтактного зажигания, конечно, хотели бы сделать так называемый тюнинг для своего верного четырехколесного друга и желательно самостоятельно. Можно ли самостоятельно заняться установкой бесконтактного зажигания и как осуществить данное мероприятие? Попробуем поэтапно далее проанализировать в этой статье.
Содержание
В чем преимущества бесконтактного зажигания
Многие владельцы авто перед установкой БСЗ раздумывают: а принесет ли такой тюнинг какие-либо преимущества или деньги будут выкинуты на ветер? Преимущества от использования данной системы довольно ощутимы, несмотря на то, что некоторую сумму денег автовладельцам придется выделить:
- расход топлива в несколько раз снижается;
- двигатель намного легче запускается даже в холодный период года;
- автомобиль стабильно работает на холостом ходу;
- если правильно отрегулировать комплектующие системы один раз, повторить этот процесс можно будет не скоро;
- автомобильные свечи прослужат более длительное время.
Решившись заменить систему зажигания, которую установил производитель на БСЗ, владельцы ВАЗ-2106 избавят себя от постоянных ремонтных работ.
Следовательно, не будет стоить вопрос, касающийся многочисленных неисправностей, которые часто себя проявляют из-за не совсем надежной заводской системы зажигания.
Из чего состоит БСЗ
Система БСЗ состоит из следующих компонентов:
- Бесконтактного трамблера. Трамблер выступает в роли распределяющего датчика для всей бесконтактной системы зажигания.
- Коммутатор. Основная функция данного элемента – прерывать электрическое поступление тока на катушке зажигания. Любой вид коммутатора способен отключить ток как при работающем двигателе, так и при выключенном зажигании.
- Катушка, артикул которой 273705. Основная задача этого элемента – преобразовывать ток, величина которого не превышает 12 В. При помощи данного элемента величину низкого напряжения можно поднимать до 20 кВ.
- Комплект проводов.
- Набор свечей, с помощью которых будет подаваться искра в систему бесконтактного зажигания.
Какие инструменты и приспособления следует подготовить
Перед самостоятельным снятием заводского зажигания с ВАЗ-2106 и установкой БСЗ следует подготовить следующие инструменты и приспособления:
- ключи размером на 8,10,13;
- отвертку, лучше использовать крестообразную;
- дрель и сверла по металлу;
- 3-4 самореза.
Поэтапная установка бесконтактного зажигания
Заменить заводскую систему зажигания на бесконтактную процесс несложный, если выполнять его поэтапно:
- В первую очередь нужно обесточить трамблер. Для этого просто следует отсоединить провода от крышки данного элемента и демонтировать их.
- Далее нужно установить распределитель, вернее, его бегунок, перпендикулярно середине мотора. Для этого нужно будет несколько раз включить и выключить стартер. Перед тем как снимать распределитель, нужно обязательно отсоединить провод, который идет к нему от катушки.
- Используя маркер яркого цвета, нужно сделать пометку правильного расположения трамблера на двигателе.
- Используя ключ размером на 13, откручивается фиксатор, который соединяет провод с катушкой.
- Чтобы вставить новый распределитель зажигания в так называемое гнездо, снимается защитная крышка.
- Трамблер нужно повернуть таким образом, чтобы средняя метка, предусмотренная на корпусе, совпала с меткой, которая ранее была поставлена на двигателе.
- Фиксатор нового элемента надежно закручивается.
- Ранее снятую крышку с трамблера устанавливают на прежнее место и подсоединяют к ней провода.
- На место старой катушки зажигания устанавливают новую.
- Ранее используемые провода, которые применялись для заводской системы подсоединяются к новой катушке. Чтобы подсоединение было сделано правильно, специалисты рекомендуют использовать схему для подключения, скачать которую можно на интернет-ресурсе.
- Далее остается только установить коммутатор в самое удобное место. Используя дрель, просверлить отверстия, вкрутить в них саморезы, которые и будут удерживать всю конструкцию в сборе.
Заключительным этапом установки бесконтактного зажигания будет проверка работоспособности всей конструкции. Для этого нужно просто завести мотор, если же двигатель не заведется, расположение трамблера нужно изменить, чтобы изменился и угол опережения автомобильного зажигания.
Читайте также: Расход топлива на ВАЗ-2106 на 100 км
Самостоятельная регулировка бесконтактного зажигания
После того как система бесконтактного зажигания будет установлена на ВАЗ-2106, предстоит выполнить регулировку:
- В первую очередь следует отрегулировать трамблер, вернее, его бегунок:
- первую свечу зажигания нужно снять;
- пальцем зажать образовавшееся отверстие;
- шкив коленвала прокрутить по часовой стрелке.
Как только на палец руки будет попадать поток воздуха, нужно остановить шкив коленвала, установить распределитель так, чтобы его бегунок был направлен в сторону первого цилиндра.
- Регулируется момент зажигания. Для этого следует центральный провод с катушки подвести к свече зажигания и замкнуть массу. Против часовой стрелки нужно поворачивать бегунок, пока искра не образуется в свече. При этом важно следить, чтобы эта точка находилась в месте, где взаимодействует первый цилиндр и бегунок.
- Повторная регулировка момента зажигания. Чтобы произвести повторную регулировку, нужно хорошо прогреть ВАЗ-2106, используя для этого вторую передачу, а затем сильно надавить на педаль газа. Зажигание выставляется позже в том случае, если при своеобразном тесте водитель услышит детонацию. Если же просторные звуки не будут прослушиваться, регулировку можно будет считать законченной.
Ознакомившись с информацией, которая ранее была описана в этой статье, каждый автовладелец сможет самостоятельно установить и отрегулировать бесконтактное зажигание, а если в процессе будет что-то непонятно, просмотреть обучающий видеоурок в Интернете, выбрав для просмотра самое удобное время.
Как вам статья?
Поменять контакты трамблера ВАЗ 2106. Контактная система зажигания. Назначение и виды трамблера
Многие считают, что ремонтировать или перебирать трамблер на ВАЗ 2106 нецелесообразно — проще поставить новый. Это утверждение не всегда верно.
Ресурс трамблера 30-50 тыс. км, поэтому если он вышел из строя раньше, есть смысл заняться ремонтом, т.к., скорее всего, износились лишь некоторые детали. К тому же можно сделать своеобразную профилактику и значительно увеличить срок ее службы.
Трамблер ВАЗ 2106 довольно сложный механизм, поэтому при работе с ним желательно промаркировать все детали, чтобы после сборки он работал нормально. После того, как вы сняли трамблер, нужно отщелкнуть кронштейны и снять крышку.
Под ним находится ротор, который крепится двумя винтами. Открутите их и снимите ротор. Под ним, на металлической пластине регулятора, находятся два противоположных подпружиненных груза. Перед их снятием пометьте один из них и пружину, чтобы не перепутать при сборке.
Затем нужно открутить винт, который входит в корпус с задней стороны возле вакуумного регулятора, и снять закрепленный им конденсатор.
Под пластиной регулятора с грузами находится контактная группа, закрепленная двумя винтами. Ослабьте винты и снимите его. Шток от вакуумного регулятора защищен фиксатором, который необходимо снять.
Теперь, отпустив тягу, можно открутить болты крепления вакуумного усилителя к корпусу распределителя и отсоединить его. Для того, чтобы снять вал вместе с опорной плитой, нужно выбить стопорный штифт, который находится в маслозащитном кольце.
Когда штифт выбит, можно снять кольцо и стопорную шайбу, а затем снять сам вал. Теперь можно снять подшипник с сепаратором, которые находились под опорной плитой. В снятой ранее контактной группе нужно освободить ось от двух шайб, после чего снять сам контакт. Распределитель был разобран и теперь можно приступить к оценке его состояния.
В первую очередь следует обратить внимание на состояние подшипника вала и наличие в нем смазки – если подшипник имеет следы износа или на манжетах имеются следы подтекания смазки, его необходимо заменить. Проверьте состояние вала, особенно место его контакта с внутренней втулкой корпуса и самой втулкой.
При наличии видимых следов износа на валу или втулке (что редко, но бывает) их лучше заменить вместе (если заменить только одну деталь, то в процессе «притирки» новая начнет деформировать старый). Посмотрите все клеммы трамблера и контактную группу — на них не должно быть ни малейшего следа окиси.
Если появилась ржавчина, нужно тщательно зачистить наждачной бумагой-ноль, затем промыть в бензине, высушить и протереть сухой тряпкой. Проверьте работу вакуумного регулятора – вставьте шток и зажмите штуцер рукой. Если тяга не выходит — все в порядке.
Все основные неисправности описаны выше, но все же обращайте внимание на каждую деталь — если что-то имеет следы износа, то лучше сразу заменить, чтобы не проделывать одну и ту же работу дважды.
Его основной функцией является подача высокого напряжения на свечи зажигания. Его еще называют распределителем зажигания, из-за особых функций, которые он выполняет. На автомобилях ВАЗ классической серии он установлен на самом двигателе. Он расположен слева, установлен внутри привода дополнительных механизмов.
Общая информация
Корпус изготовлен из специальных алюминиевых сплавов. В нем находится контактная группа. Сверху пластиковая крышка, в которой в самом центре установлен подвижный угольный контакт. С его помощью он передается на ползун трамблера двигателя внутреннего сгорания. В самом центре распределителя находится ось, приводящая в движение контактную группу и сам бегунок.
Крышка распределителя изготовлена из специального пластика. Он имеет пять выводов для подключения. Выполняется подключение к центральному выводу. Еще четыре необходимы для коммутации со свечами зажигания. С помощью специального вала крутящий момент передается от ведущей шестерни, расположенной в блоке двигателя. Вращение вала осуществляется в специальной втулке из металлокерамики.
Прочие элементы распределителя зажигания
Алюминиевый корпус включает в себя множество мелких механизмов, в том числе контактную группу. Он крепится на подвижной пластине двумя болтами. Зазор регулируется вращением контактной группы на пластине при условии, что болты крепления слегка оттянуты назад. Сверху есть бегунок, он расположен прямо на оси распределителя. Стоит рассмотреть конструкцию подробнее, ведь трамблер ВАЗ 2106 является «сердцем» системы зажигания.
Его основная часть изготовлена из металла. А вот в верхней пластиковой крышке ползунка есть небольшое углубление, внутри которого вмонтирован постоянный резистор сопротивлением 5-6 кОм. Он обеспечивает защиту от радиопомех. Распределитель нуждается в постоянном уходе. Его необходимо своевременно смазывать, заменять контактную группу и крышку. Также необходима очистка грузов, расположенных под ползунком.
Как заменить колпачок
Если вдруг вышел из строя подвижный контакт внутри крышки или сломался бегунок (обычно это происходит при пробое постоянного сопротивления), необходимо заменить эти элементы. Ползунок можно проверить мультиметром. Все работы начинаются с того, что электропроводка автомобиля отсоединяется от аккумулятора. После этого с трамблера снимается крышка и начинается непосредственно ремонт трамблера ВАЗ 2106.
Для этого нужно отстегнуть защелки. Загляните внутрь крышки и визуально оцените состояние центрального угольного контакта. Можно даже аккуратно попробовать пошевелить его пальцем, чтобы убедиться в неисправности. Также осмотрите всю крышку, чтобы на ней не было повреждений, в частности, трещин и сколов.
Если внутри крышки много пыли, то это свидетельствует о чрезмерном износе угольного контакта. В этом случае поможет только замена крышки. Хотя может помочь временная очистка всей внутренней поверхности растворителем. Замена крышки трамблера проста, нужно всего лишь отсоединить все бронепровода и установить их по новой. Стоит отметить, что при чрезмерном износе втулок требуется только замена трамблера ВАЗ 2106. Его средняя цена 800-900 руб.
Замена и проверка ползуна
Следующим шагом будет проверка ползуна. В нем не должно быть обрывов и коротких замыканий. Вооружившись мультиметром, заранее очистите поверхность слайдера от пыли, а также зачистите металлические контакты, только после этого производятся замеры. Установить мультиметр в режим измерения сопротивления с пределом до 10 кОм, подключить его щупы к центральному и крайнему контактам бегунка. У хорошего резистора его сопротивление должно быть в пределах 5-6 кОм.
Если отклонение очень большое, то поменять ползунок полностью. Ставить только сопротивление бесполезно. Стоимость нового бегунка не очень большая, самый дорогой обойдется вам в 50 рублей. Для замены бегунка на трамблере ВАЗ 2106 потребуется открутить два болта, которыми он крепится к пластине на роторе. После этого снимаем пластиковый бегунок распределителя. Перед установкой нового необходимо смазать ось весов; перед этим обязательно очистите всю поверхность от грязи.
Как смазать трамблер
Смазка трамблера ВАЗ 2106 необходима для его правильной и стабильной работы. Это значительно увеличит срок службы всех подшипников и втулок, а также других деталей системы зажигания. Смазку можно производить любым моторным маслом. Главное, чтобы было чисто. Конечно, при работе нужно учитывать, что смазка осуществляется только в тех местах, где это действительно необходимо. Поэтому трамблер не должен быть сильно залит маслом. В противном случае в процессе эксплуатации на контактную группу легко могут попасть капли масла, что обязательно приведет к неисправности двигателя.
Поэтому может потребоваться замена трамблера ВАЗ 2106. И это не очень дешевый агрегат. Сначала снимаем крышку на распределителе, откручиваем скобу, расположенную возле левой защелки крышки. Открыв эту скобу, вы получите доступ к втулке ролика самого трамблера. В это отверстие следует заливать не более четырех капель чистого моторного масла. После этого скоба плотно закрывается. Для смазки контактной группы достаточно нанести на нее две капли моторного масла. На кулачке прерывателя есть специальный фитиль, который необходимо пропитать маслом. Наденьте на него небольшой кабель.
Заключение
Из всего вышесказанного можно сделать вывод, что трамблер ВАЗ 2106 нуждается в постоянном контроле, независимо от того, классический он или на вашем двигателе. Смазка и чистка необходимы любому механизму. От этого напрямую зависит срок службы трамблера, а также двигателя, свечей зажигания, катушек и всех остальных узлов автомобиля. Старайтесь как можно чаще производить все необходимые настройки. В частности, при использовании контактной системы необходимо контролировать не только, но и закрытое состояние рабочей группы.
Ремонт распределителя зажигания ВАЗ 2106 заключается в замене изношенных деталей на новые, для этого необходимо разобрать распределитель. Для разборки нам потребуются: два ключа на «7», на «10», «13», отвертки, набор плоских щупов, специальные оправки для выпрессовки и запрессовки подшипников, пинцет.
Если все есть, то можно приступать:
- Первым делом откручиваем винты крепления ротора к распределительной плите и снимаем его.
- После снятия ротора пометьте маркером все пружины и грузики центробежного регулятора опережения зажигания, чтобы они не перепутались при сборке. После разметки подденьте пружинки отверткой и снимите их.
- Далее необходимо отсоединить провода конденсатора и катушки зажигания, для этого, придерживая гайку на винте подвижного контакта, нужно открутить гайку крепления провода.
- Отсоедините конденсатор, открутив винт крепления его к корпусу распределителя.
- Снимите контактную группу, отвернув два крепежных винта. Далее снимаем стопорную и изоляционную шайбы с контактной группы. Поддев отверткой изолирующую шайбу пластины пружины, снять подвижный контакт с оси.
- Далее с оси подвижной пластины распределителя зажигания необходимо снять стопорную шайбу тяги вакуумного регулятора опережения и отверткой поддеть тягу.
- Открутив винты крепления регулятора опережения вакуума к корпусу распределителя, снимите его.
- Установите распределитель в тиски и выдавите штифт маслоотражателя из ролика распределителя. Снимаем муфту вместе с шайбой и вытаскиваем ролик из корпуса трамблера.
- Откручиваем винты крепления стопорных пластин подшипника и снимаем их, после чего извлекаем подвижную пластину в сборе из корпуса с подшипником. Снимать стопорные пластины с шайбами удобнее всего пинцетом.
На этом разборка распределителя завершена. начинать необходимо после визуального осмотра всех его деталей и после обнаружения различных дефектов заменять изношенные детали на новые.
- С помощью измерителя емкости проверьте конденсатор, его емкость должна быть 0,2-0,25 мкФ. Если устройства нет, то старый кондер лучше заменить на новый, они не дорогие по деньгам.
- Проверьте состояние ролика распределителя. На его поверхности не должно быть следов явной выработки. При необходимости замените его новым.
- Проверьте состояние диафрагмы вакуумного регулятора угла опережения. Для проверки необходимо надавить на шток и заглушить штуцер, если диафрагма исправна, то она будет удерживать шток в нажатом состоянии.
- Проверьте состояние контактов. Контакты не должны иметь следов подгорания, плоскости должны быть ровными, а не овальными. Очистите контакты надфилем. Использование наждачной бумаги не допускается. После очистки контактных поверхностей промойте их чистым бензином. Если не удалось избавиться от следов подгорания, замените контакты на новые.
- Также заменить подшипник (втулку) корпуса распределителя, если на нем есть следы износа. Для выпрессовки запрессовки используйте оправки подходящего диаметра.
Соберите распределитель зажигания в порядке, обратном разборке. После сборки трамблера отрегулируйте зазор контактов прерывателей (см.
То, насколько правильно настроена система зажигания вашего автомобиля, оказывает сильное влияние на общие характеристики автомобиля. Поэтому необходимо точно знать, какие действия будут иметь принимать, если вдруг вышел из строя трамблер ваз 2106.
Трамблер 30.3706 ВАЗ 2106.
1 — ролик распределителя зажигания; 2 — провод подачи тока на распределитель зажигания; 3 — защелка крепления крышки распределителя; 4 — корпус вакуумного регулятора; 5 — диафрагма; 6 — крышка вакуумного регулятора; 7 — тяга вакуумного регулятора; 8 — патрубок вакуумного шланга от карбюратора; 9 — смазочный фитиль (филц) кулачка; 10 — опорная плита регулятора опережения зажигания; 11 — ротор распределителя зажигания; 12 — боковой электрод с выводом для провода к свече зажигания; 13 — крышка распределителя зажигания; 14 — центральный вывод провода от катушки зажигания; 15 — центральный угольный электрод с пружиной; 16 — центральный контакт ротора; 17 — резистор для подавления радиопомех; 18 — наружный контакт ротора; 19- ведущая пластина центробежного регулятора; 20 — масса центробежного регулятора опережения зажигания; 21 — ось рычага; 22 — кулачковый прерыватель; 23 — рычаг прерывателя; 24 — стойка с контактами прерывателя; 25 — контакты прерывателя; 26 — пластина подвижного прерывателя; 27 — конденсатор; 28 — корпус распределителя зажигания; 29 — маслоналивная втулка валика; 30 — стопорная пластина подшипника; 31 — подшипник подвижной плиты прерывателя; 32 — корпус масленки; 33 — винты крепления стойки с контактами прерывателя; 34 — винт клеммного зажима; а — паз для различения распределителей зажигания 30.
Методы настройки
В целом настройка системы проводится в три этапа. Первый — коррекция угла замкнутого состояния контактов. Учтите, что это напрямую зависит от зазора в контактах трамблера. Второй этап включает установку угла, с которым происходит опережение зажигания, а третий этап позволяет проверить и скорректировать результаты. Следует обратить особое внимание на то, что все результаты необходимо уточнять непосредственно в процессе вождения.
Регулировка понадобится, если вы используете на своем автомобиле классическую или транзисторную систему зажигания. Для того чтобы приступить к работе, в первую очередь вам потребуется снять крышку, закрывающую распределитель зажигания ВАЗ 2106. Если на вашем ВАЗ 2106 установлена классическая система, то перед началом процесса регулировки зачистите все прилагаемые контакты и проверьте тщательность их прилегания друг к другу.
Если вы заметили отклонения, аккуратно приведите систему в порядок, подогнув нужные места в контактах. Далее проворачиваем коленчатый вал так, чтобы между контактами трамблера ВАЗ 2106 образовалось максимально допустимое расстояние. Затем открутите винт, фиксирующий группу, он находится на опорной плите. И вставьте щуп, толщина которого 0,5 мм. Переместите контакты так, чтобы они могли двигаться с небольшим усилием.
Как только вы почувствуете, что достигли оптимального результата, затяните винт, чтобы зафиксировать положение. Чтобы узнать, правильно ли вы развели контакты, поместите между ними щуп чуть потолще. Если это не происходит между контактами, вы проделали хорошую работу.
Для вращения коленчатого вала используйте специальный ключ. При отсутствии таковой начните медленное движение автомобиля с включенной четвертой передачей. Конечно, для этого придется приложить некоторые усилия, ведь использовать стартер для проведения такой работы становится практически невозможно. Это связано с тем, что подобрать оптимальный угол поворота будет достаточно проблематично.
Приступить к непосредственному измерению угла. Снимите высоковольтный провод с крышки распределителя и подключите его к автомобилю. Далее с помощью катушки зажигания и прикрепленной к ней лампочки на 12В подключите к проводу, идущему непосредственно от трамблера к катушке.
Если установка правильная, то при включении зажигания лампочка загорится, а как только разомкнешь контакты — погаснет. Затем начинайте вращать коленчатый вал двигателя так, чтобы он двигался по часовой стрелке. Эту работу необходимо проводить до тех пор, пока не погаснет свет. Запомните положение, в котором находится бегунок, и отметьте его где-нибудь для себя.
Ремонт трамблера
Замена трамблера своими руками
Если вам необходимо заменить трамблер ВАЗ, имейте в виду, что эту процедуру должны будут пройти и все детали, пришедшие в негодность за это время. Для того чтобы отремонтировать трамблер потребуются такие запчасти как:
- ключи 7 — 2 шт.;
- ключей на 10 и 13; отвертки
- — 2 шт. ;
- набор плоских щупов; молоток
- ;
- оправки, используемые для выполнения запрессовки и запрессовки подшипников;
- пинцет.
Ротор распределителя имеет два фиксированных винта, которые необходимо снять. Обратите внимание, что они прикреплены непосредственно к опорной плите регулятора подачи. После этого ротор можно осторожно снять. Все пружины и грузики, которые снимаются с центробежного регулятора, отвечающего за опережение зажигания, должны быть в обязательном порядке пронумерованы.
Это необходимо сделать, чтобы при проведении установки все мелкие детали в распределителе зажигания ВАЗ 2106 были установлены правильно. Придерживая одной рукой гайку, которая была установлена на одном из подвижных контактов, откручиваем ту, что находится рядом и отвечает за крепление наконечников проводов конденсатора и провода, ведущего туда, где находится распределитель зажигания ВАЗ 2106.
Эту задачу нужно будет выполнить, если они не были отключены при отключении раздатки. Выворачивается винт крепления конденсатора к корпусу распределителя. Теперь автомобильный конденсатор можно легко снять. Аккуратно открутите винт крепления подвижных контактов и снимите не только изоляционную вставку, но и все расположенные там шайбы, вне зависимости от размера.
Контактную группу, прикрепленную к подвижной пластине, также придется отсоединить вместе с соседними шайбами. Таким образом, продолжайте постепенно отсоединять все детали друг от друга до тех пор, пока не потребуется извлечь подвижную пластину с подшипником из корпуса прерывателя. Посмотрите, в каком состоянии находятся остальные детали, и при необходимости замените поврежденные. Помните, что хорошие детали должны быть без заметных следов налета.
Для лучшей работы будет полезно смазать все подвижные части машинным маслом. Это поможет не только значительно продлить срок службы, но и значительно повысить качество их работы, что позволит использовать автомобиль более длительный период без поломок на дорогах.
Производится ремонт трамблера на автомобиле ВАЗ 2106 путем замены изношенных входящих деталей. Распределительное устройство показано на рис. 9.13.
Для ремонта трамблера потребуются: ключи «на 7» (два), «на 10», «на 13», отвертки (две), набор плоских щупов, молоток, оправки для выпрессовки и запрессовки подшипников (втулки) распределителя, пинцет.
1. Выверните два винта крепления ротора распределителя к опорной плите регулятора опережения зажигания и снимите ротор.
2. Пометьте центробежные пружины опережения зажигания и грузы, чтобы установить их на свои места во время сборки.
3. Снимите пружины центробежного регулятора, поддев их отверткой.
4. Удерживая гайку на винте подвижного контакта, отвернуть гайку крепления наконечников провода конденсатора и провода, идущего от катушки зажигания (если он не был отсоединен при снятии трамблера с ВАЗ 2106 машина).
5. Выверните винт крепления конденсатора к корпусу распределителя и снимите конденсатор.
6. Выверните винт крепления наконечника провода подвижного контакта, удерживая при этом гайку; снимите изоляционную прокладку и шайбы: пружинную и плоскую (изоляционную и металлическую).
7. Выверните два винта крепления контактной группы к подвижной пластине распределителя.
8. Снимите контактную группу.
9. Снимите стопорную и плоскую изоляционную шайбы с оси контактной группы.
10. Поддеть отверткой изолирующую шайбу пружинной пластины подвижного контакта и снять подвижный контакт с оси контактной группы.
11. Снимите стопорную шайбу штока вакуумного регулятора с оси подвижной распределительной пластины.
12. Поддев отверткой, снимите шток вакуумного регулятора с оси подвижной пластины распределителя зажигания.
13. Отверните два винта, крепящих корпус регулятора вакуума к корпусу распределителя, и снимите регулятор.
14. Выпрессовать штифт маслоотражательного сцепления с вала распределителя зажигания, снять сцепление и. ..
15. …шайбу.
16. Снимите ролик распределителя зажигания с корпуса распределителя.
17. Отверните два винта крепления стопорных пластин подшипника, снимите пружинные шайбы и выньте пластины (пинцет).
18. Выньте из корпуса распределителя зажигания подвижную пластину с подшипником в сборе.
19. Проверьте состояние ролика распределителя зажигания. На поверхности контакта ролика с подшипником (втулкой) не должно быть видимых следов износа. Значительный износ роликовых кулачков не допускается.
20. Проверьте конденсатор (с помощью измерителя емкости). Емкость конденсатора должна быть 0,20-0,25 мкФ.
21. Проверьте состояние диафрагмы вакуумного регулятора угла опережения зажигания, надавив на тягу и заглушив штуцер (тяга должна удерживаться диафрагмой).
22. На контактах прерывателя не должно быть грязи, следов пригара и эрозии. Очистите такие контакты бархатным надфилем (не используйте наждачную бумагу) и промойте бензином или спиртом.
23. Заменить подшипник (втулку) корпуса распределителя зажигания с признаками износа. Выпрессовка и запрессовка втулки осуществляется с помощью оправок подходящего диаметра.
24. Соберите распределитель в порядке, обратном разборке, с учетом следующих особенностей.
После сборки отрегулируйте зазор между контактами прерывателя. Он должен быть 0,35-0,45 мм.
Смажьте моторным маслом фильтр (на подвижной тарелке распределителя) — 2-3 капли, а также подшипник (втулку) через масленку, установленную на корпусе распределителя зажигания, и…
. ..шлицевая часть ролика распределителя зажигания.
Рис. 9.13. Распределитель (распределитель зажигания) 30.3706 ВАЗ 2106 :
1 — ролик распределителя зажигания; 2 — провод подачи тока на распределитель зажигания; 3 — защелка крепления крышки распределителя; 4 — корпус вакуумного регулятора; 5 — диафрагма; 6 — крышка вакуумного регулятора; 7 — тяга вакуумного регулятора; 8 — патрубок вакуумного шланга от карбюратора; 9 — смазочный фитиль (филц) кулачка; 10 — опорная плита регулятора опережения зажигания; 11 — ротор распределителя зажигания; 12 — боковой электрод с выводом для провода к свече зажигания; 13 — крышка распределителя зажигания; 14 — центральный вывод провода от катушки зажигания; 15 — центральный угольный электрод с пружиной; 16 — центральный контакт ротора; 17 — резистор для подавления радиопомех; 18 — наружный контакт ротора; 19- ведущая пластина центробежного регулятора; 20 — масса центробежного регулятора опережения зажигания; 21 — ось рычага; 22 — кулачок прерывателя; 23 — рычаг прерывателя; 24 — стойка с контактами прерывателя; 25 — контакты прерывателя; 26 — пластина подвижного прерывателя; 27 — конденсатор; 28 — корпус распределителя зажигания; 29 — маслоотражательная втулка катка; 30 — стопорная пластина подшипника; 31 — подшипник подвижной плиты прерывателя; 32 — корпус масленки; 33 — винты крепления стойки с контактами прерывателя; 34 — винт клеммного зажима; а — паз для различения распределителей зажигания 30. 3706; б — паз для перемещения стойки с контактами
установка, схема, цена. Регулировка электронного зажигания ВАЗ-2106
Чем может похвастаться электронное зажигание на ВАЗ-2106, какие у него недостатки? Чтобы ответить на эти вопросы, необходимо рассмотреть основные узлы и принцип работы двух систем – контактной и бесконтактной (электронной). Микропроцессор рассматривать нет смысла, так как он устанавливается исключительно на автомобили с инжекторной системой впрыска топлива. К сожалению, на всех шестерках устанавливался только карбюратор. Есть, конечно, возможность установки инжекторной системы, но это влетит в копеечку. Конечно, это значительное улучшение мотора, но его можно немного модернизировать, если внести изменения в систему зажигания.
Основные элементы системы зажигания
Теперь нужно рассмотреть общие элементы всех систем зажигания. Они одинаковы у всех, независимо от того, установлена ли электронная система зажигания ВАЗ-2106 или контактная. Во-первых, свечи повсюду. Они состоят из центрального электрода, между ним и массой имеется небольшой зазор. Он изолирован от корпуса керамическим элементом. Редкие свечи живут 30 тыс. км. Пробег, а у некоторых даже развал. Прожигайте так, чтобы часть центрального электрода попала в цилиндр. По этой причине необходимо своевременно их заменять.
Во-вторых, бронепровода, соединяющие высоковольтные части. Они состоят из специального волокна, по которому передается импульс с высоким напряжением. Всего пять проводов — четыре для соединения крышки трамблера со свечами. И один — соединить катушку с трамблером. В-третьих, распределитель зажигания присутствует во всех конструкциях, однако они имеют небольшие отличия. В-четвертых, катушка зажигания представляет собой трансформатор, способный в десятки раз увеличить напряжение, поступающее на первичную обмотку. А вот схема электронного зажигания ВАЗ-2106 немного сложнее той, что используется в классической системе.
Контактная система зажигания
Самая старая, самая старая, морально устаревшая, с множеством недостатков. Только так его можно описать, другие слова для него не подходят. Несмотря на все свои недостатки, он широко применялся на протяжении многих лет, даже когда европейские автомобили оснащались микропроцессорной системой управления с впрыском топлива, например, M-Jetronic и L-Jetronic. Преимущество контактной системы в ее простоте. А вот регулировка электронного зажигания ВАЗ 2106, например, особых трудностей не вызывает.
В распределителе зажигания имеется центральная ось, которая перемещается за счет соединения с приводом, вращающим масляный насос. А вот ось имеет небольшой кулачок в верхней части. Надо погонять контактную группу. Это центральный элемент системы, именно с его помощью на высоковольтную катушку подается импульс, следовательно, напряжение около 30 кВ. Но есть недостаток — коммутация большого тока осуществляется контактной группой. Из-за этого вечные проблемы.
Контактно-транзисторная
Чуть более совершенная, но не L-Jetronic, конечно, контактно-транзисторная система. У него есть один большой плюс, правда от классической системы зажигания осталось много недостатков. Размыкатель контактов никуда не делся, стоит на своем месте в распределителе. Точно так же приводится в движение, постепенно контакты размываются, приходят в негодность. Зато от одного вредного фактора избавился — происходит коммутация малых токов. Можно сказать, что это почти электронное зажигание на ВАЗ 2106, но нет переключателя. Также нет обгорания контактов, уже немного легче эксплуатировать систему, увеличивается ее ресурс. Контакты управляют транзистором, работающим в особом ключевом режиме (как переключатель). И весь большой ток коммутируется вместе с ним.
Бесконтактная система (электронная)
До этой системы осталось полшага до L-Jetronic, так как в ней используется даже один датчик. Это датчик Холла. Небольшое устройство, взявшее на себя функции прерывателя контактов. У него много преимуществ. Начинается с того, что прямого контакта нет. Следовательно, ресурс системы напрямую зависит от качества трамблера и проводов. Также не лишним будет упомянуть о том, что все слабые токи контролируются. Это также отличает электронное зажигание ВАЗ 2106 от классической схемы.
Датчик Холла выдает слабый сигнал, которого недостаточно для возбуждения первичной обмотки катушки. Но вполне достаточно, чтобы он читался как специальное устройство — выключатель. С его помощью сигнал усиливается и подает его на катушку зажигания. О преимуществах системы будет рассказано чуть ниже, а сейчас самое время поговорить о сложностях, с которыми можно столкнуться при установке электронного зажигания.
Сложно сделать замену?
Если коротко отвечать, то можно просто сказать одно слово — нет. На самом деле, если вы умеете выставлять угол опережения зажигания по контактной системе, то и с электронной проблем не будет. Продается электронное зажигание ВАЗ-2106, цена которого колеблется в пределах 700-900 рублей, в любом магазине. А в комплекте поставки есть все, что нужно — и провода, и распределительный щит, и распределитель, и даже саморезы по металлу. Покупайте только биток, чтобы с его помощью эти шурупы можно было вкрутить.
Что касается распределителя, то он похож на тот, что используется в контактной системе. С одним отличием — вместо группы контактов датчик Холла, а на боковой поверхности разъем для включения в бортовую сеть. Привод тот же, от маслонасоса, крышка трамблера тоже, суть процедуры установки угла опережения ничем не отличается от той, которую вы используете в случае классической системы.
Какие преимущества вы можете получить?
Но вы получите много преимуществ, если вместо контактного установите электронное зажигание ВАЗ-2106. Начать лучше с того, что любому водителю больше нравится водить машину, чем ремонтировать машину. Но частая замена контактной группы или ее чистка и регулировка, вызывает у автомобилистов жуткую неприязнь. Более того, контакт может выйти из строя в любой момент, поэтому необходимо иметь при себе запасной. Зато электронная система с этой стороны намного надежнее и не требует частого обслуживания.
Но самое главное происходит в двигателе — в сердце любого автомобиля. Его работа нормализуется. Он начинает правильно функционировать вне зависимости от частоты вращения коленчатого вала. Хоть на холостых, хоть на 4000 об/мин двигатель работает идеально ровно, стабильно, воспламенение топливно-воздушной смеси происходит своевременно. А это повышает ваш комфорт, повышает надежность двигателя, а главное – увеличивает его ресурс.
Правила установки и схема
Стоит отметить, что схема электронного зажигания ВАЗ-2106 очень проста, в ней сможет разобраться человек, далекий от электрики. В комплекте есть небольшой мануал, в котором нарисованы все провода, указана их цветовая маркировка. Кроме того, на концах проводов есть наконечники и заглушки, которые нельзя неправильно поставить. Единственный нюанс, всю систему нужно запитать от контакта замка, на котором есть напряжение при включении зажигания. В противном случае выключатель и вся система будут находиться под постоянным напряжением, а это недопустимо, так как высок риск возгорания.
