16.06.2020

ЗИЛ – известный автомобиль, который производят на знаменитом заводе имени Лихачева. Завод работает в России уже давно и славится выпуском надежных транспортных средств. ЗИЛ-131 – одна из популярных моделей предприятия.

Ключевые особенности

К шинам ЗИЛ предъявляются особые требования, которые помимо указаний по обеспечению надежного сцепления колес с дорожным покрытием, включают:

• грузовую способность автомобиля;
• проходимость транспортного средства.

Колеса ЗИЛ должны выдерживать не только конструкцию автомобиля, но также груз, который на нем перевозят. Что касается проходимости, она должна быть достаточной для того, чтобы грузовик смог проехать в труднодоступных местах с не самым качественным дорожным покрытием.

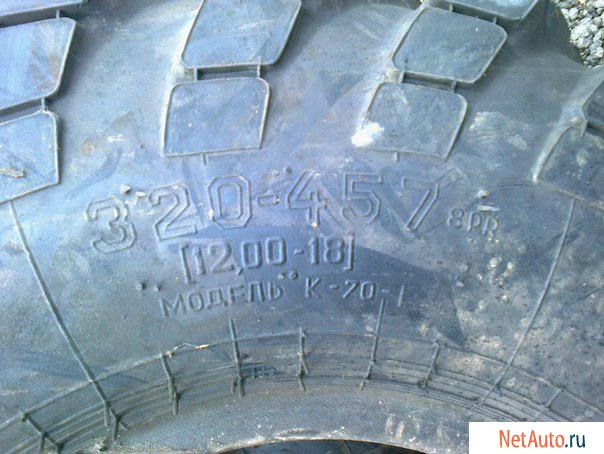

Размер резины

За время работы завода с конвейеров было выпущено свыше 35 моделей грузовых транспортных средств. Каждая марка грузовика ЗИЛ имеет свой размер колесных дисков и покрышек. Поэтому стоит подробнее рассмотреть, как подбирается диаметр и как происходит установка колес на грузовик в случае замены.

Коротко о подборе диаметра

Чтобы не ошибиться с выбором подходящего диаметра шины на грузовик ЗИЛ-131, владельцу ТС необходимо внимательно изучить инструкцию по использованию автомобиля. В руководстве подробно прописаны все характеристики и параметры.

В автомобилях модели ЗИЛ-131 используются колеса ЗИЛ 131-228Г508, в которых предусмотрено два вида колец, обеспечивающих надежную эксплуатацию. Максимальный размер шин, а именно – диаметр колеса – достигает 20 дюймов.

Как разбортировать колесо?

Перед снятием диска с автошины необходимо предварительно спустить воздух. В противном случае может произойти аварийная ситуация. Если разбортирование осуществляется вручную, владельцу транспортного средства потребуется:

1. Снять колеса с грузовика.
2. Выпустить воздух, который находится в покрышке. После необходимо переложить колесо на ровную горизонтальную поверхность. Важно, чтобы замок обода смотрел вниз лицом.
3. Демонтировать борт с внутренней стороны автошины. При этом снимать рекомендуется с обода изделия. Для демонтажа стоит использовать две монтировки.
4. Изменить положение шины. Для этого ее нужно перевернуть на другой бок.
5. Удалить второй борт так же, как и первый, с использованием монтировок.
6. Снять оба кольца диска. Делается это с помощью вставки монтировки с плоским кольцом в промежуток между кольцами.
7. Осторожно вывести часть борта колеса наружу. Чтобы добиться нужного результата, следует упереться ногами в боковину, расположенную напротив отверстия вентиляции, и просунуть внутрь две лопатки. При этом важно выдержать расстояние между лопатками в 15-20 сантиметров. Во время демонтажа борта следует придерживать уже снятую часть шины и одновременно с этим переставлять другую часть, выдерживая расстояние в 10 сантиметров.
8. Изменить положение колеса на вертикальное и извлечь диск, который находится в покрышке.

Так резина ЗИЛ-131 снимается с колеса.

Как установить диск?

Когда вышедшее из строя колесо будет снято, потребуется установить новое. Диск необходимо монтировать на чистой поверхности, при этом обод колеса должен лежать стороной замочной канавки наверх. Монтаж подразумевает выполнение предыдущих действий в обратном порядке.

Для сборки колес в комплекте инструментов, которые прилагаются к грузовику, предусмотрены две монтажные лопатки. Одна из них имеет плоский конец, вторая – кривой захват. Последняя лопатка используется одновременно в качестве рычага домкрата, позволяя поднять колесо и провести качественный монтаж изделия.

Грузовой автомобиль ЗИЛ-131 оборудован колесами дискового типа. Крепление колес осуществляется с помощью гаек на 8 болтах. Запаска находится на откидном кронштейне под платформой.

Другие статьи

Смотреть

ещё

Производительность компрессора ЗИЛ 130

29.06.2020 18:00:00

Расход топлива ЗИЛ 130

29.06.2020 18:00:00

Расход топлива ЗИЛ 131

29.06.2020 15:09:00

Технические характеристики двигателя на ЗИЛ-130

26.06.2020 15:30:00

Система технического обслуживания и ремонта тракторов, ее содержание и периодичность

26.06.2020 13:00:00

Методы регулировки сцепления на тракторе модели Т-40

26. 06.2020 12:51:00

Схема поворотов ЗИЛ-130

26.06.2020

Схема трактора Т-25

25.06.2020

Какое масло лучше всего заливать в погрузчик

24.06.2020 20:48:00

Рулевое управление гусеничного трактора Т: конструктивные особенности и устройство

24.06.2020

Какое масло заливать в КПП трактора?

16.06.2020

Электросхема ЗИЛ

15.06.2020

Компрессор ЗИЛ 130 своими руками

15.06.2020

Как работает трансмиссия тракторов?

11.06.2020

Характеристика и устройство трансмиссии трактора Т

29.05.2020

Схема электрооборудования трактора Т 25

29.05.2020

Характеристики и ремонт двигателя ЗИЛ 131

29.

05.2020

Характеристика коробки передач ЗИЛ

29.05.2020

Как отрегулировать клапаны ЗИЛ 130

29.05.2020

Технические характеристики двигателя ЗИЛ 157

29.05.2020

Смотреть

ещё

Возврат к списку

Шины зил 131 в Украине. Цены на шины зил 131 на Prom.ua

Работает

Шланг подкачки шин ЗИЛ 131 передний (L=730 мм., М16х1,5-К1/4), арт.131-4225075

Доставка по Украине

321 грн

Купить

Интернет-магазин «Autodoc»

Работает

Кран управления давлением в шинах (ПААЗ) 11.3122009-02 131-4222010

Доставка по Украине

390 грн

Купить

СпецАвтоЗапчастина

Работает

МД 223Б Манометр давления воздуха в шинах ЗИЛ-131

Доставка по Украине

300 грн

Купить

Магазин «В1КЛИК» — Будь в тренде вместе с нами!

Работает

Грузовые шины 9,00 R20 CONSTANCY 896

На складе

Доставка по Украине

10 600 грн

Купить

Гоу шина

Работает

Головка сальниковая подкачки ЗИЛ 131 Блок сальников подвода воздуха к шинам

Заканчивается

Доставка по Украине

500 грн

Купить

Магазин «В1КЛИК» — Будь в тренде вместе с нами!

Работает

Грузовые шины Росава КИ-113, М93 (универсальная) 12. 00 R20 135/132K PR8

Доставка по Украине

18 500 грн

17 500 грн

Купить

ШИНЫ и АКСЕССУАРЫ ДЛЯ ВСЕХ ВИДОВ ТЕХНИКИ

Работает

Кран подкачки колес 131-4221010

Доставка по Украине

650 грн

Купить

Укрдеталь

Работает

Кран запора воздуха

Доставка из г. Харьков

250 грн

Купить

СпецАвтоЗапчастина

Работает

Шланг подкачки шин ЗИЛ 131 наружный L=195 мм., М18х1,5-К1/4, без гайки 131-4224174-А

На складе

Доставка по Украине

302.29 грн

Купить

«АВТОСКЛАД», запчасти с НДС

Работает

Кран шланга подкачки шин 131-ЗИЛ на 4-х дирк. (СССР)

Доставка по Украине

по 168 грн

от 2 продавцов

168 грн

Купить

АВТОГРАНД

Работает

Кран шланга подкачки шин 131-ЗИЛ на 2-х дирк. (СССР)

Доставка по Украине

по 162 грн

от 2 продавцов

162 грн

Купить

АВТОГРАНД

Работает

Шланг подкачки шин ЗИЛ 131 передний L=730 мм. , М16х1,5-К1/4 131-4225075

На складе

Доставка по Украине

379.91 грн

Купить

«АВТОСКЛАД», запчасти с НДС

Работает

Шланг подкачки шин ЗИЛ 131 наружный L=195 мм., М18х1,5-К1/4, без гайки код 131-4224174-А

На складе

Доставка по Украине

376.65 грн

301.32 грн

Купить

Омега Авто

Работает

Шланг подкачки шин ЗИЛ 131 передний L=730 мм., М16х1,5-К1/4 код 131-4225075

На складе

Доставка по Украине

473.34 грн

378.68 грн

Купить

Омега Авто

Работает

Шини 12.00R20 КИ-113,ЗІЛ 131 б/у

Доставка по Украине

2 500 грн

Купить

ТОВ «Івано-Франківський Шиноремонтний завод»

Смотрите также

Работает

Кран управления давления шин ЗИЛ-131 в сборе.

Доставка по Украине

650 грн

Купить

avtopole

Работает

Шина 320-508(12,00-20) М-93 ОШЗ 8 нс. з камерою

Доставка по Украине

18 000 грн

Купить

Олімп Маркет

Работает

Указатель давления воздуха (системы подкачки шин) МД-101 УРАЛ (Автоприбор)

Доставка по Украине

500 грн

Купить

Интернет магазин запчастей «УРАЛКАМ ДЕТАЛЬ»

Работает

Указатель давления воздуха (системы подкачки шин) МД-213 УРАЛ (Автоприбор)

Доставка по Украине

500 грн

Купить

Интернет магазин запчастей «УРАЛКАМ ДЕТАЛЬ»

Работает

Шина 320-508 (12.00-20) М-93 (NorTec TR 93) АШК н.с.8 с кам.

Доставка по Украине

18 000 грн

Купить

Олімп Маркет

Работает

Головка подвода воздуха Зил 131-4224010

Доставка по Украине

800 грн

Купить

Укрдеталь

Работает

Шина 320R508 (12.00R20) КИ-113 8 сл 132/135K (БцШЗ)

Доставка по Украине

18 000 грн

Купить

Олімп Маркет

Работает

131-4222010-Б Кран управления давлением системы накачки шин ЗИЛ 131 (сделано в СССР) ХРАНЕНИЕ

Недоступен

720 грн

Смотреть

Интернет магазин запчастей МАЗ КАМАЗ КРАЗ ЗИЛ ГАЗ «Орбіта Запчастина»

Работает

Датчик давления воздуха 131-Зил в шинах (СССР)

Недоступен

114 грн

Смотреть

RedCar

Работает

Датчик давления воздуха 131-Зил в шинах (СССР)

Недоступен

114 грн

Смотреть

АВТОГРАНД

Работает

Колеса зил 131. колеса зил. колеса 12R20. шины колеса резина 320-508 новые

Недоступен

7 500 грн

Смотреть

чп «biatak»

Работает

Шина 12.00-20 (320-508) М-93 АШК ЗИЛ-131 TTF

Недоступен

18 969 грн

Смотреть

ООО » УКРСПЕЦШИНА «

Работает

131-4225075 Шланг подкачки колеса ЗИЛ 131 (Lобщ.=730 мм) (М16х1,5-К1, 4) передн. (пр-во Украина)

Недоступен

325 грн

Смотреть

Интернет магазин запчастей МАЗ КАМАЗ КРАЗ ЗИЛ ГАЗ «Орбіта Запчастина»

Работает

131-4224174-А Шланг подкачки колеса ЗИЛ 131 (Lобщ.=245-250) (М18х1,5-К1, 4, без гайки) наружн. (пр-во Украина)

Недоступен

255 грн

Смотреть

Интернет магазин запчастей МАЗ КАМАЗ КРАЗ ЗИЛ ГАЗ «Орбіта Запчастина»

Колеса и шины автомобиля ЗИЛ-131Н

РЕГУЛИРОВКА ДАВЛЕНИЯ ВОЗДУХА В ШИНАХ АВТОМОБИЛЕЙ ЗИЛ-130, 131

Перед каждым выездом автомобиля на линию или в рейсы следует проверять давление воздуха в шинах и при отклонениях от нормального давления надо его регулировать (при понижении давления — подкачивать, а при повышении — спускать).

Движение автомобиля с уменьшенным или увеличенным против нормы давлением воздуха в шинах недопустимо, так как в обоих случаях оно приводит к резкому сокращению срока службы шин. Особенно отрицательно влияет на шины эксплуатация при пониженном давлении воздуха, и кроме того, из-за возрастания сопротивления качению колес увеличивается расход топлива.

Регулировка давления воздуха в шинах автомобиля ЗИЛ-130. Давление воздуха в шинах автомобиля ЗИЛ-130 следует проверять только шинным манометром. При этом отклонение от установленных норм давления в ту или другую сторону не должно превышать 0,2 кГ/см2.

При накачивании шин давление воздуха в пневматической системе тормозов должно быть не менее 5—6 кГ/см2. Если такого давления в системе нет, надо пустить двигатель и поднять нужное давление воздуха.

Порядок накачивания шин автомобиля должен быть следующий: отвернуть барашковый колпачок с крана отбора воздуха на воздушном баллоне и навернуть на кран соединительную гайку шланга для накачивания шин; открыть кран, отвернуть колпачок с вентиля камеры и присоединить наконечник к вентилю.

После накачивания шин отъединить шланг от вентиля и проверить давление в камере шины манометром, входящим в комплект инструментов. Величина давления воздуха в шинах колес размером 260 — 20 для автомобиля ЗИЛ-130 и его модификаций приведена в табл. 10.

Легендарный грузовик, начавший свою жизнь ещё при СССР – ЗИЛ. Завод производил грузовики под все требования, которые только могли возникнуть: автокраны, седельные тягачи, рефрижераторы, фургоны и ещё огромное количество разновидностей. ЗИЛ известен не только своими грузовиками и правительственными легковыми автомобилями – на заводах ЗИЛ, Камаз начал свой путь. Сейчас об этом помнят единицы, но именно на ЗИЛ Камаз получил свои первые версии автомобилей, которые легли в основу современного автомобилестроения. Но, как и любым автомобилям, грузовикам для передвижения и доставки грузов требуются качественные шины.

Как разбортировать колесо на ЗИЛ-131

На автомобиле установлены дисковые взаимозаменяемые колеса с размером обода колеса ЗИЛ 131 — 228Г508, с разрезанными бортовыми кольцами. Размер шин для ЗИЛ-131 — 12.00R20 или 12.00-20 (для радиального и диагонального корда соответственно). То есть диаметр колеса для ЗИЛ-131 равен 20 дюймам.

Важно!

Все манипуляции по демонтажу диска с автошины необходимо производить только при спущенном из шины воздухе.

При ручной разборке надо выполнить следующие операции:

• Снять колесо с автомобиля.
• Спустить весь воздух из покрышки и положить колесо на ровную горизонтальную площадь, замочной частью обода вниз.
• Снять внутренний борт автошины с обода. Для этого понадобится две монтировки. Изогнутый конец лопатки нужно вставить между бортовым кольцом и ободом диска и оттянуть бортовое кольцо вниз. В образовавшееся пространство вставить монтировку с плоским концом и вытащить первую монтировку. Таким образом, последовательно продвигаясь по всей окружности обода, снять один борт шины с обода.
• Перевернуть шину на другую сторону и снять второй борт с обода тем же способом.
• Снять замочное и бортовое кольца. Для этого вставить плоскую монтировку в промежуток на конце замочного кольца, а второй лопаткой поддеть.
• Далее нужно встать обеими ногами на боковины напротив вентильного отверстия. В эту зону вставить две лопатки с плоскими концами на расстоянии 15-20 см друг от друга. Притягивая монтировки к низу, вывести часть борта шины наружу. Одной монтировкой продолжать удерживать демонтированную часть шины, другую переставить на расстояние 10 см и вывести еще часть шины наружу. Повторяя данные действия, полностью демонтировать один борт шины.
• Поставить колесо вертикально. Извлечь диск из покрышки.

Вам это будет интересно О стеллажах для хранения автомобильных колес на балконе и в гараже

Разбортовка колес на ЗИЛ-131

Таким образом резина ЗИЛ-131 снимается с диска.

Технические характеристики автомобиля ЗиЛ самосвал

Свою популярность самосвал 554 получил не только из-за большого количества произведенных автомобилей. А из-за своих особенностей и характеристик. Выгодно его отличавших от других грузовых автомобилей, например, КамАЗ.

Автомобиль ЗиЛ 130 ММЗ 554 (самосвал) был легок в обслуживании и запчасти к, практически, любой модификации были абсолютно доступны. Также, грузовик мог передвигаться, практически, по любым дорогам, в том числе и по сильно заезженным колеям.

ЗИЛ ММЗ-544-М «Колхозник»

Модель 554-М обладала особенностью, которая сделала его популярным на всем пространстве СССР — это опрокидываемый кузов, портового типа и отличные технические характеристики самосвала ЗиЛ 130 (Колхозник).

Максимальная грузоподъемность ЗиЛ 554 9 тонн. Это у одиночного тягача. Но технические характеристики ЗиЛ 554 с запасом мощности двигателя, позволяли использовать прицеп еще на 8 тысяч килограмм.

Полезные советы

Для разборки и сборки колёс в комплект инструмента, прилагаемого к автомобилю, входят две монтажные лопатки: с плоским концом и кривым захватом. Последняя одновременно служит рычагом домкрата.

Согласно инструкции по эксплуатации и руководству по ремонту 131-го автомобиля, для сохранения бортов шин и облегчения всех операций демонтаж шины с колеса может проводиться только на специализированном стенде для демонтажа шин и только в исключительных случаях — вручную.

Разбор колес, ввиду размера резины для ЗИЛ 131, — очень трудоемкое занятие. В одиночестве справиться с этой ситуацией будет крайне сложно. Кроме того, многие старые колеса очень крепко сидят на диске. Для разбора их вручную применяются в помощь кувалда и уголки.

Важно!

Категорически запрещается пытаться отсаживать борт шины ударами кувалды по замочному кольцу, так как при этих манипуляциях сила удара передается кольцом не на шину, а на замочный паз обода, что вызовет лишь повреждение кольца.

Автомобиль самосвал ЗИЛ-130 ММЗ 554: ТТХ и модификации

Автомобили марки ЗИЛ Колхозник зарекомендовали себя как надежные и удобные в эксплуатации грузовики. Наверное, нет человека в России и СНГ, который не слышал об этой машине.

Использовался автомобиль ЗиЛ самосвал (ММЗ) в самых разнообразных отраслях, что позволило приобрести машине огромную популярность. Абсолютно заслуженную. Удобство и простота эксплуатации, отличные технические характеристики ЗиЛ Колхозник и надежность — стали поистине визитными картами ЗИЛа.

Ниже рассмотрим историю создания автомобиля, отрасли использования и модификации. А также раскроем все технические характеристики ЗиЛ 554.

Автомобиль ЗиЛ самосвал ММЗ 554

ЗИЛ-132 6х6 с арочными шинами

ЗИЛ-132 — это легендарный советский вездеход с колесной формулой 6×6. Автомобиль оснащен тремя равноудаленными осями, которые находятся на расстоянии 2,5 метра друг от друга, и широкими арочными покрышками, чтобы тяжелый вездеход (масса автомобиля без малого 10 тонн) не проваливался в грунт. Тем самым, созданный в начале 60-х годов XX века 132-ой вездеход противопоставлялся машинам на гусеничном ходу, поскольку до его создания только гусеничные вездеходы обладали высокой проходимостью.

Дополнительная информация!

Арочные шины — это разновидность шин повышенной проходимости с профилем в виде арки большой ширины.

Объемные покрышки также обеспечивали мягкость езды, поскольку подвеска, на которую обычно возлагается эта функция, отсутствовала: автомобиль строился с жестким креплением дисков к раме без упругого элемента.

ЗИЛ-132

На ЗИЛ-132 ставились восьмислойные арочные шины с рисунком протектора «косая расчлененная елка». Поворотными являются передние и задние колеса, для этих целей оборудованные гидроусилителями.

Давление воздуха в шинах регулировалось в зависимости от состояния дорожного покрытия. Для этого вездеход снабдили центральной системой регулирования давления воздуха в шинах. Минимальное давление использовалось при перемещении в условиях особо сложных бездорожий. Существовала возможность менять давление в шинах с левой и правой стороны независимо друг от друга.

На заметку!

Таким образом, автомобиль ЗИЛ-132, оснащенный арочными шинами, был способен преодолевать заснеженные участки глубиной 1 метр, входил в брод глубиной 1,5 метра.

Технические характеристики «Колхозника»

Именно высокие технические характеристики ЗИЛ ММЗ 554 стали причиной высокой популярности этой модели, а также количества выпускаемых на этой базе модификаций. Они выгодно отличали машину от транспорта, выпускавшегося, к примеру, на КамАЗе. Автомобиль был прост в обслуживании, его запчасти доступны для любой из модификаций, а конструкция подвески и трансмиссии позволяла передвигаться даже по сложным грунтовым дорогам.

Модификация ЗИЛ 554-м стала той моделью, которая была наиболее распространена на территории СССР. Она имела опрокидывающийся кузов, а также отличные технические параметры. Так, максимальная грузоподъемность агрегата составляла 9 т. Однако наличия больших тяговых параметров позволяло дополнительно использовать еще и прицеп с нагрузкой в 8 т. Основными техническими параметрами грузовика считаются:

1. Колесная формула 4×2.
2. Общая масса снаряженного автомобиля – 14,1 т.
3. Масса в составе автопоезда – 22 т.
4. Максимальная грузоподъемность – 9 т.
5. Объем платформы составляет – 5 м3.
6. Предельная скорость – 90 км/ч.
7. Мощность двигателя – 150 л.с.
8. Объем топливного бака – 175 л.

Автомобиль ЗИЛ 553 представляет собой популярный грузовой транспорт своего времени в СССР. Его использовали в разных сферах, чему способствовало большое количество различных модификаций, а также высокие технические характеристики машины.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Преимущества и недостатки

Автомобили ЗИЛ стали популярны не только в СССР, а потом и России. Их использовали по всему миру. Создавались даже модификации для тропических стран. И, безусловно, многие находили эти машины удобными и практичными, но также находились и недостатки.

ЗИЛ ММЗ 4502

Преимущества автомобиля

1. Легкодоступность. Приобрести такой грузовой автомобиль мог позволить себе любой колхоз или предприятие. Ценовой диапазон был доступен многим. Более того, запасные части, а также ремонт базы грузовика, обходился в самые незначительные суммы.
2. Удобство. Во времена массового производства автомобиля, ЗИЛ считался машиной повышенной комфортности. Он имел кабину для трех людей, с удобным панорамным лобовым стеклом, а также прекрасной отопительной системой.
3. Грузоподъемность. Тоннаж автомобиля позволял перевозить не критически тяжелые грузы, но для сельхоз-работ, или же городского обслуживания — его вполне хватало.
4. Проходимость. Автомобиль прекрасно справлялся с самыми сильными неурядицами с дорожным покрытием и просёлочной дороги. За что и стал любимцем многих водителей.

Конструкция и устройство кузова

Безусловно, грузовой автомобиль подобного типа, не первый в своем роде. Самосвалы и аналогичные по характеристикам машины, уже использовались в СССР и мире. Но. Все же, ЗИЛ имел ряд отличительных особенностей и модификаций.

Основной и самой удобной отличительной чертой автомобиля является конструкция кузова ЗиЛ Колхозник (размер и способность сваливать груз на три стороны). То есть, помимо технической возможности автоматического выгрузка, автомобиль совмещал в себе еще и платформу для перевоза грузов с откидывающимися бортами.

Конструкция, которой обладал кузов ЗиЛ ММЗ 554, позволяла расширить сферу применения автомобиля, что и было сделано во многих сельскохозяйственных коллективных хозяйствах. Машину использовали как грузовик для перевоза урожая, крупного лома, дерева и техники.

Самой популярной модификацией данной машины и модели, является ЗИЛ с боковым выгрузом. Что давало возможность использовать автомобиль в максимально узких местах выгрузки.

В целом, устройство автомобиля представляло из себя — грузовик с плоской, бортовой платформой для перевозки грузов. С автоматическим выгрузом и удобной загрузкой.

Использование грузовых автомобилей ЗИЛ в военной сфере

Помимо сугубо гражданской службы, автомобиль ЗИЛ широко применялся в военной сфере. Разнообразные модификации и вариации, служили армии долгое время. Самыми популярными из них были:

1. Транспорт пехоты. Бортовой грузовик с тентом и лавками внутри, для перевозки солдат. Использовался во многих странах мира;
2. Установщик свай. Спец оборудование, установленное на грузовике, позволяло устанавливать сваи для временных мостов-переправ. Использовался в СССР и странах СНГ позже;
3. Полевая кухня или баня. Две эти модификации, служили в обеспечении и являлись неотъемлемой частью дислокации войск;
4. Грузовые. Специализированные грузовые ЗИЛа для перевозки разнообразного груза, военного назначения. От боеприпасов, до ракетных установок;
5. Радарные установки. На некоторых модификациях ЗИЛа были установлены радары. Использовались в частях связи и разведки.

Стоит также отметить, что благодаря своим техническим параметрам, грузовой автомобиль ЗИЛ хорошо прижился в рядах вооруженных сил. Его крайняя неприхотливость, большой моторный отсек, механическая коробка передач и специализированное сцепление, позволяло ему конкурировать с КрАЗами и остальными именитыми конкурентами.

Более того, практически на всю армейскую серии ЗИЛов устанавливалась специальная колесная база. Которая в разы повышала проходимость и грузоподъемность.

Грузовые шины 320 508 | Китайская резина 12.00 r20 на МАЗ КрАЗ Зил 131

Резина 12 R20 на МАЗ, КрАЗ, ЗИЛ 131

В данной категории нашего сайта собрана грузовая автошина 12.00 r20 китай (320 508) на МАЗ, КраЗ, ЗиЛ 131 и их аналоги. У нас вы сможете подобрать купить шины 12 r20 в Украине, на любую ось и по самой низкой цене. Наши менеджеры всегда готовы помочь выбрать и купить 12.00 r20 цена которых будет зависеть от технических характеристик и производителя.

Китайские шины 12.00 r20 на Зил 131

Заводская резина на Зил 131 — 12.00 r20 (дюймовый размер) или же 320 508 (размер в миллиметрах). В данном размере выпускается резина 320 508 с тремя типами протекторов:

• Рулевые;
• Ведущие;
• Универсальные.

В нашем онлайн магазине вы можете купить шини 320 508 от отечественных производителей (Росава, Кама, Белшина), а также китайские шины 12.00 r20 от проверенных производителей.

Китайские шины 12.00 r20 характеристики

Основной задачей покрышек на рулевую ось является обеспечение качественного управления грузовиком. Рисунок протектора шины 12.00r20, зачастую, состоит из нескольких дорожек. Такой рисунок позволяет быстро отводить воду из пятна контакта с дорожным покрытием, поэтому колеса 320 508 быстро руагируют на поворот руля водителем. Цена резины 320 508 зависит от производителя и технических характеристик.

Карьерная резина 12r20

Шина 12.00 R20 карьерная имеет агрессивный рисунок протектора с крупными блоками разной формы, благодаря которым грузовик легко преодолевает дистанцию по карьеру и на строительных площадках. шины 320-508 имеют более твердый состав резины.

Такая характеристика позволяет выдерживать большие нагрузки при транспортировке строительных материалов и сырья добытого в карьерах, поэтому резина 320 508 цена которой зависит от многих характеристик, пользуется огромной популярностью среди отечественных водителей.

Грузовые шины 12.00 r20 расшифровка

В данном размере шины маркируются дюймовым обозначением, что в свою очередь означает:

• Ширина шины 12.00 20 — 12 дюймов;
• Высота шины 80% от ширины;
• Диаметр — 20 дюймов.

Резина 12.00 r20 китай

Китайские грузовые шины 12.00 r20 отличная альтернатива отечественным аналогам. Хоть и стоимость немного выше, но характеристики шины 12r20 на порядок лучше. Китайские аналоги имеют больше слоёв резины, потому шина 12.00r20 отличается длительным сроком эксплуатации и повышенным индексом нагрузки.

12.00 r20 китай — отличный выбор по хорошей цене.

Резина на ЗИЛ-131 в Украине

Шини на ЗИЛ 131 регулярно поставляются на территорию Украины в широком модельном ряде. У нас вы можете купить резину на ЗИЛ 131 цена которой зависит от производителя и технических характеристик.

Размер колеса ЗИЛ для каждой марки грузовика полностью соответствует размеру диска и покрышки. Рисунок протектора шины на ЗИЛ 131 позволяет эффективно устранять воду и грязевую кашу из пятна контакта. Также, резина ЗИЛ 131 имеет отличную проходимость на песчаных и размытых дорожных участках.

Колесо ЗИЛ 131 рассчитано для эксплуатации в различных температурных режимах. Стоит отметить, что резина на ЗИЛ 131 способна выдерживать нагрузку до нескольких десятков тонн. Чтоб купить покрышку на ЗИЛ 131 в Украине, вам нужно оформить заказ на нашем сайте при помощи корзины.

Колеса на МАЗ в размере 320 508

Колеса на МАЗ производится в широком модельном ряде, что позволяет эксплуатацию данного типа грузовиков во всех сферах.

320 резина на МАЗ для междугородных перевозок имеет рисунок протектора, который состоит из канавок, что обеспечивает быстрый отвод воды, грязи и снеговой каши из пятна контакта. Шины 320х508 цена которых является достаточно приемлемой для отечественных водителей, отличаются уверенной проходимостью даже на самых сложных участках дороги.

Для городских условий лучше использовать шины на МАЗ 320 508 r20 с универсальным рисунком протектора, который обеспечит надежное сцепление как с асфальтом, так и с укатанной грунтовкой. Для эксплуатации на строительных площадках или карьерах лучше всего подойдёт резина на МАЗ.

Купить резину 320 508 в Украине

В нашем интернет-магазине вы можете купить резину на МАЗ отечественного производства — Белшина, Кама, Росава или от китайских брендов.

Наши менеджеры предоставят вам необходимую информацию по интересующей модели и ее производителе, что позволяет вам выбрать необходимую модель и купить резину на МАЗ в Украине по самой низкой цене. Автошина 320 508 цена которой зависит от многих технических характеристик, поставляется на территорию Украины с большим выбором протекторного рисунка.

В нашем онлайн магазине вы можете купить шины 320 508 в Украине с НДС и без по самым низким ценам в Украине. Для того чтобы купить резину 320 508 R20 цена которой приятно вас удивит, на МАЗ, достаточно связаться с менеджером и обговорит условия оплаты, адрес и сроки доставки.

Ремонт колес ЗИЛ-131

Колеса ЗИЛ-131 дисковые с разъемным ободом и распорным кольцом, взаимозаменяемые, размер обода 9,0 РГ — 20

Шины размером 12,00—-20, приспособленные для работы при переменном давлении

Запасное колесо устанавливается на автомобиль без давления в шине и без золотника в вентиле.

При сборке запасного колеса с шиной и камерой (после ремонта камеры) шина должна быть накачена до номинального давления, после чего из нее должен быть спущен воздух.

Не ожидая полного выхода воздуха из вентиля камеры запасного колеса, на вентиль должен быть, навернут колпачок.

Колесо состоит из обода 3 с приваренным диском, посадочного кольца 4 и бортового колеса 5. Распорное кольцо 9 предохраняет шину от проворачивания на ободе при сниженном давлении воздуха.

Наличие конических полок на ободе требует особенно тщательной сборки и разборки колес, соблюдения всех указаний по обслуживанию и эксплуатации и применения монтажного инструмента.

Шины автомобиля имеют направленный рисунок протектора, и устанавливать колеса с шипами на автомобиль надо в строгом соответствии с направлением рисунка (см. рис. 1, б). Направление вращения колес на рисунке указано стрелкой.

Перед сборкой колеса необходимо:

а) удалить грязь, ржавчину и остатки резины с поверхности колеса, особенно с поверхностей обода бортового и посадочного колец, обращенных к шине;

б) произвести внешний осмотр колеса;

в) окрасить быстросохнущей эмалью зачищенные места деталей колеса;

г) произвести осмотр покрышки и камеры, удалить грязь, просушить их, пересыпать тальком внутреннюю поверхность покрышки; посадочная поверхность бортов покрышки не должна иметь наплывов резины.

Сборку колеса с шиной надо вести в следующем порядке:

1. Положить шину на боковую поверхность, которой она будет обращена наружу, учитывая направление рисунка протектора.

Заложить камеру в покрышку так, чтобы вентиль был направлен вниз, и расправить складки камеры.

2. Открыть замок распорного кольца. Руки держать на расстоянии 150—200 мм от разреза кольца.

Вставить распорное кольцо в шину таким образом, чтобы отверстие под вентиль было направлен вниз.

3. Заправить вентиль камеры в отверстие направляющей вентиля распорного кольца и закрыть замок, применив прямую монтажную лопатку.

4. Отцентровать распорное кольцо относительно бортов шины легкими ударами рукоятки молотка.

5. Вставить в шину обод так, чтобы направляющая вентиля на распорном кольце совпала с вентильным пазом на ободе.

6. Перевернуть шину с ободом болтами вверх и вставить посадочное кольцо между ободом и бортом шины.

7. Установить бортовое кольцо таким образом, чтобы можно было навернуть гайки и затянуть их. Момент затяжки должен быть 25—35 кГм.

Борта шины зажимаются 17 гайками 2 на болтах 1 с помощью бортового кольца 5. Гайки и болты имеют на всех колесах правую резьбу.

Гайки крепления бортового кольца нужно затягивать равномерно, поочередно подтягивая взаимно противоположные гайки.

8. Накачать шину до давления 3 кг/см².

Разборку шины надо вести в следующем порядке:

1. Выпустить полностью воздух из камеры.

2. Ослабить четыре гайки, расположенные диаметрально противоположно относительно друг друга. Затем последовательно, одну за другой, ослабить остальные гайки и отвернуть их.

В последнюю очередь отвернуть ослабленные ранее четыре гайки.

Запрещается отвертывать гайки бортового кольца без предварительного выпуска воздуха из шины.

3. Снять бортовое кольцо плоским концом прямой монтажной лопатки (положение 1 на рис. 2).

4. Вынуть посадочное кольцо, для чего; вставить монтажную лопатку с кривым захватом в паз, находящийся возле разреза посадочного кольца с внутренней стороны, и отжать монтажную лопатку вниз (положение II) повторить операцию относительно остальных пазов.

Проделать этот прием несколько раз и добиться, чтобы конец посадочного кольца, на котором расположены пазы, оказался вынутым;

— вставить прямую монтажную лопатку прямым концом между торцом обода и выгнутой частью посадочного кольца, зафиксировать это положение;

— изогнутый конец монтажной лопатки с кривым захватом также поместить между торцом обода и посадочным кольцом и отжать ее вниз (положение III) действуя, таким образом, полностью снять посадочное кольцо.

5. Перевернуть колесо, вставить прямую монтажную лопатку между закраиной обода и бортом шины до упора в обод и отжать ее вниз.

В образовавшийся зазор между шиной и ободом вставить монтажную лопатку с кривым захватом.

Обе монтажные лопатки в таком зацеплении отжать вниз (положение IV).

Повторить предыдущую операцию по всей окружности до полного снятия борта шины с конической полки обода.

Если не удается вынуть обод руками, то его надо извлечь из шины приемом, показанным на рис. 1 (положение V).

6. Поставить шину вертикально, утопить вентиль в полость шины через отверстие направляющей вентиля на распорном кольце.

Открыть замок распорного кольца, пользуясь монтажной лопаткой (положение VI), затем развернуть кольцо внутри шины на 90° и полностью извлечь его (положение VII).

Колесо прикреплено к ступице на восьми шпильках. Для предотвращения самоотвинчивания гаек колес шпильки ступиц правой стороны имеют правую резьбу, шпильки ступиц левой стороны — левую резьбу.

Для обозначения левой резьбы на гайках нанесена круговая прорезь по углам граней, а на шпильках — на торце.

При надевании колес гайки крепления колес к ступицам необходимо затягивать равномерно крест-накрест, поочередно подтягивая взаимно противоположные гайки. Момент затяжки колесных гаек должен быть не менее 40 кГм.

Сколько весит колесо от Зил 131?

Завод имени Лихачева — одно из старейших автомобилестроительных предприятий России. Грузовые автомобили марки ЗИЛ приобрели большую популярность и выпускались огромными, массовыми партиями.

В этой статье будут описаны основные особенности шин для автомобилей ЗИЛ, представлена пошаговая инструкция разбортировки колес на ЗИЛ-131, указано описание вездехода ЗИЛ-132 с арочными колесами, также дана подробная характеристика колес для ЗИЛ-130.

Колесо на ЗИЛ

ЗИЛ-132 История создания автомобиля — 24 Августа 2012 — ЗАЗ сила

Небольшое трехосное семейство полноприводных «равнорасположенных» автомобилей ЗИЛ-132 создавалось с 1959 года и состояло из прототипов капотных и бескапотных сухопутных грузовиков и одной амфибии.

По идее Грачева им предопределялась важная миссия стать новым поколением советских армейских грузовиков высокой проходимости принципиально иной нетрадиционной концепции.

Она заключалась в использовании бортовой трансмиссии с блокировкой дифференциалов, трех равномерно разнесенных пар колес с одинаковой колеей и передними и задними управляемыми, тонкостенных шин большого диаметра с системой регулирования внутреннего давления и несущего основания с гладким днищем.

Для ускорения производственного процесса все машины планировалось унифицировать по агрегатам и узлам с перспективными на то время автомобилями ЗИЛ-131 для последующей замены устаревших моделей ЗИС-151 и ЗИЛ-157, а также сделать будущей альтернативой грузовику ЗИЛ-131. Решение о проектировании и постройке нового автомобиля приняли 18 ноября 1959 года. Руководителем проекта был назначен инженер-конструктор Ю. И. Соболев.

ЗИЛ-132 (1960 – 1962 гг.) – опытный образец капотного грузовика с кабиной, передней облицовкой и кузовом от ЗИЛ-131, построенный 23 февраля 1960 года. Он возглавил первое поколение автомобилей 132-й серии и предопределил их дальнейшую общую конструкцию.

Машина снабжалась оригинальной рамой с крестообразной поперечиной из 4-мм стали, тремя поперечинами и гладким днищем из листовой стали толщиной 2,5 мм с люком под коробкой передач. Колеса не имели упругих элементов подвески и жестко крепились на раме.

В ее передней части был смонтирован основной для большинства разработок СКБ бензиновый двигатель ЗИЛ-375 V8 мощностью 180 л.с. Он приводил довольно сложную и тяжелую, но традиционную для работ Грачева бортовую трансмиссию с собственными оригинальными узлами и агрегатами от прототипов ЗИЛ-130 и ЗИЛ-131.

В ее состав входили механическая 5-ступенчатая коробка передач от опытного варианта ЗИЛ-Э130, отдельно установленные демультипликатор (доработанная двухступенчатая «раздатка» от ЗИЛ-157) и оригинальная раздаточная коробка с межбортовым дифференциалом с пневматическим механизмом блокировки и дистанционным управлением.

От них крутящий момент продольными карданными валами подавался на бортовые передачи каждой стороны машины, сблокированные с колесными редукторами от четырехосной модели ЗИЛ-135Б. В конструкцию управляемых колес были введены синхронные шариковые шарниры равных угловых скоростей «Рцеппа» (Rzeppa).

Привод передней лебедки от ЗИЛ-157 производился карданным валом от коробки отбора мощности. Отсутствие подвески компенсировали мягкие шины с регулировкой давления в пределах 0,9 – 2,5 кг/см2 и его независимым разделением по бортам. В рулевой механизм были встроены два гидроусилителя на передние и задние колеса.

Новинкой для трехосных машин являлась более мощная и надежная пневмогидравлическая тормозная система с отводом на прицепные агрегаты. Она состояла из гидропривода герметизированных колодочных (барабанных) колесных тормозов и пневматического усилителя с компрессором и емкостью со сжатым воздухом (ресивером). Грузовик имел два топливных бака вместимостью по 170 л.

• Автомобиль ЗИЛ-132 (6×6) с кабиной от грузовика ЗИЛ-131 и арочными шинами. 1960 год

Колесная база ЗИЛ-132 составляла 2600+2600 мм, колея всех мостов – по 2000 мм. Габаритные размеры на стандартных 20-дюймовых колесах – 7100x2550x2700 мм. Грузоподъемность автомобиля на шоссе – 4,5 т, на местности – 2,5 т.

Купить диск колеса ЗИЛ 130, 131, 133, 4331, 4333, 4421 и другие, цена

Автоконцерн ЗИЛ, будучи одним из крупнейших автопроизводителей в стране имел достаточно широкий спектр выпускаемых автомобилей. Несмотря, что многие основные узлы и механизмы разных модификаций машин являются взаимозаменяемыми, некоторые компоненты автомобиля все же конструктивно уникальны.

• К примеру, диск колеса ЗИЛ 130 и ЗИЛ 433100 идентичны, однако имеют совершенно другие основные геометрические характеристики (размеры) чем диск колесный на ЗИЛ 131.
• Чтобы максимально упростить процедуру выбора необходимого колесного диска, достаточно на официальном сайте интернет магазина колесных дисков ХАРТУНГ и наши консультанты выберут оптимальный вариант решения Вашего вопроса.
• Воспользуйтесь удобным контекстным фильтром в верхней левой части страницы либо Онлайн подбором диска по марке и модели автомобиля
• В каталоге нашего интернет магазина имеются диски практически для всех популярных моделей, в том числе евро диски на ЗИЛ.

Диск колесный ЗИЛ 130 ЧКПЗ 130 3101012

Диск колесный ЗИЛ 4331, 131, 130 — соответствие шинам

Ходовые характеристики любого автомобиля очень сильно зависят от того насколько правильно «подогнана» шина к тому или иному колесному диску.

Очень часто недобросовестные производители шин или колесных дисков выпускают продукцию, которая не соответствует требуемым автопроизводителем стандартам.

В результате ухудшается управляемость и снижаются скоростные характеристики грузового автомобиля.

Колесные диски на ЗИЛ 130 допускают установку шин размера 9,00R20(260R508) и 10,00R20(280R508).

Шины такого размера очень распространены и устанавливаются на многих других автомобилях, например, на ЗИЛ 133ГЯ.

На диск колеса ЗИЛ 4331 устанавливается шина размера 10.00R20(280R508). В экспортном варианте исполнения допускается использование шин ЕХ-12.

На диск колесный ЗИЛ 131 допускается установка шины 12,00R20(320R508). Тоже очень распространенный размер резины. Подобного размера покрышки устанавливается на автомобили ГАЗ66, УРАЛ и т.д.

Полезные советы

Для разборки и сборки колёс в комплект инструмента, прилагаемого к автомобилю, входят две монтажные лопатки: с плоским концом и кривым захватом. Последняя одновременно служит рычагом домкрата.

Согласно инструкции по эксплуатации и руководству по ремонту 131-го автомобиля, для сохранения бортов шин и облегчения всех операций демонтаж шины с колеса может проводиться только на специализированном стенде для демонтажа шин и только в исключительных случаях — вручную.

Разбор колес, ввиду размера резины для ЗИЛ 131, — очень трудоемкое занятие. В одиночестве справиться с этой ситуацией будет крайне сложно. Кроме того, многие старые колеса очень крепко сидят на диске. Для разбора их вручную применяются в помощь кувалда и уголки.

Важно!

Категорически запрещается пытаться отсаживать борт шины ударами кувалды по замочному кольцу, так как при этих манипуляциях сила удара передается кольцом не на шину, а на замочный паз обода, что вызовет лишь повреждение кольца.

ЗИЛ-132

Технические характеристики

ЗИЛ-132 — опытный образец капотного грузовика с кабиной, передней облицовкой и кузовом от ЗИЛ

-131, построенный 23 февраля 1960 года. Он возглавил первое поколение автомобилей
132
-й серии и предопределил их дальнейшую общую конструкцию. Машина снабжалась оригинальной рамой с крестообразной поперечиной из 4-мм стали, тремя поперечинами и гладким днищем из листовой стали толщиной 2,5 мм с люком под коробкой передач. Колеса не имели упругих элементов подвески и жестко крепились на раме. В ее передней части был смонтирован основной для большинства разработок СКБ бензиновый двигатель ЗИЛ-375 V8 мощностью 180 л.с. Он приводил довольно сложную и тяжелую, но традиционную для работ Грачева бортовую трансмиссию с собственными оригинальными узлами и агрегатами от прототипов ЗИЛ-130 и ЗИЛ-131. В ее состав входили механическая 5-ступенчатая коробка передач от опытного варианта ЗИЛ-Э130, отдельно установленные демультипликатор (доработанная двухступенчатая «раздатка» от ЗИЛ-157) и оригинальная раздаточная коробка с межбортовым дифференциалом с пневматическим механизмом блокировки и дистанционным управлением. От них крутящий момент продольными карданными валами подавался на бортовые передачи каждой стороны машины, сблокированные с колесными редукторами от четырехосной модели ЗИЛ-135Б. В конструкцию управляемых колес были введены синхронные шариковые шарниры равных угловых скоростей «Рцеппа» (Rzeppa). Привод передней лебедки от ЗИЛ-157 производился карданным валом от коробки отбора мощности. Отсутствие подвески компенсировали мягкие шины с регулировкой давления в пределах 0,9 — 2,5 кг/см2 и его независимым разделением по бортам. В рулевой механизм были встроены два гидроусилителя на передние и задние колеса. Новинкой для трехосных машин являлась более мощная и надежная пневмогидравлическая тормозная система с отводом на прицепные агрегаты. Она состояла из гидропривода герметизированных колодочных (барабанных) колесных тормозов и пневматического усилителя с компрессором и емкостью со сжатым воздухом (ресивером). Грузовик имел два топливных бака вместимостью по 170 л.

Колеса и шины — ЗИЛ

Колеса (рис. 53) — дисковые, взаимозаменяемые, размер обода 228Г-508.

Шины, имеющие размер 320—508 (12,0—20), предназначены для работы при переменном давлении.

Запасное колесо устанавливают на автомобиль с незначительным избыточным, несколько выше атмосферного, давлением в шине, с золотником в вентиле.

При сборке запасного колеса с шиной и камерой (после ремонта камеры) шина должна быть накачана до давления, обеспечивающего посадку бортов шины на посадочные полки обода, после чего из нее должен быть выпущен воздух, но не полностью.

Колесо состоит из обода 1, двух съемных взаимозаменяемых бортовых колец 2 (внутреннее бортовое кольцо может быть несъемным) и разрезного замочного кольца 8. Особенностью колеса является тороидальная форма поверхности посадочных полок обода и гарантированный натяг при посадке бортов шины на полки обода, что обеспечивает возможность снижения внутреннего давления воздуха в шине до 0,05 МПа (0,5 кгс/см2) и надежное закрепление шины на ободе без применения распорного кольца. Ниже приведены данные зависимости давления в шинах от нагрузки автомобиля.

Нагрузка, кН (тс)…..35 (3,5) 50 (5)

Давление, МПа (кгс/см2):

нормальное…..0,3(3,0) 0,4(4,2)

минимальное…..0,05 (0,5) Снижать запрещается

Рис. 53. Колесо в сборе с шиной — ЗИЛ:

1 — обод; 2 — бортовое кольцо; 3 — камера; 4 — шина; 5 — ободная лента; 6 — резиновый уплотнитель вентильного паза; 7 — пружина; 8 — замочное кольцо; 9 — балансировочный груз

К замочной части обода приварен ограничитель, которым фиксируется защитный кожух.

В конструкции колеса предусмотрена фиксация в определенном положении наружного бортового 2 и замочного 8 колец. Постоянное положение замочного кольца на ободе 1 обеспечивается ограничителем. Бортовое кольцо 2 имеет два паза, в один из которых вставляется длинная монтажная лопатка во время разборки колеса, а в другой входит местная выштамповка замочного кольца при сборке колеса. На одном из концов замочного кольца сделан паз для захвата кольца при извлечении его из замочной канавки обода. Для предотвращения попадания грязи внутрь шины и для установки вентиля в определенное положение на вентиль камеры надевают резиновый уплотнитель 6 вентильного паза. Для предохранения камеры от повреждений служит ободная лента 5.

Перед сборкой колес необходимо:

• проверить состояние шины, обода, бортовых и замочного колец;
• устранить глубокие царапины, вмятины, наплывы краски, ржавчину на ободе и особенно на посадочных полках;
• осмотреть покрышку, удалить из нее посторонние предметы (грязь, песок и др.) и тщательно протереть влажной тряпкой ее внутреннюю поверхность и особенно посадочные места;
• припудрить тальком все поверхности покрышки, камеры, ободной ленты и обода, которыми эти детали соприкасаются одна с другой;
• для облегчения сборки и полной посадки шины на посадочные поверхности обода рекомендуется борта шины смазать мыльным раствором.

Рис. 54. Монтаж колеса с шиной

Запрещается в качестве смазочного материала для посадочных поверхностей бортов шин использовать минеральные масла.

Монтаж колеса с шиной надо осуществлять в такой последовательности.

1. Надеть на обод, установленный замочной частью вверх, одно бортовое кольцо закраиной вниз; для удобства сборки можно вывесить обод, положив его на подставку.

2. Вставить в вентильный паз обода уплотнитель.

3. Вставить в покрышку камеру и слегка накачать ее, заправить ободную ленту и положить шину с перекосом на обод, расположив вентиль против вентильного паза (рис. 54, а). Ввести вентиль в отверстие уплотнителя. Приподнять шину со стороны вентильного паза и надвинуть ее на обод так, чтобы ее нижний борт попал в монтажный ручей обода. Надеть шину на обод полностью и нажать на наружный борт над вентилем так, чтобы вентиль вышел через отверстие в диске.

4. Вставить конец длинной монтажной лопатки в замочную канавку обода, а короткую лопатку положить на борт шины перпендикулярно к оси первой лопатки. Прилагая усилия к первой лопатке, осадить верхний борт шины вниз за посадочную полку обода (рис. 54, 6).

5. Надеть бортовое и замочное кольца, совместив разрез замочного кольца с ограничителем и специальную выштамповку на кромке замочного кольца с одним из демонтажных пазов бортового кольца (рис. 54, в).

131 — характеристики, модификации, фото, видео, обзор

Легендарный грузовик с армейской кастрюлей – ЗИЛ-131. История автомобиля, воплотившего задание руководителей СССР, который продолжает служить в различных сферах и по сей день. Технические характеристики в таблицах и описание рабочих качеств позволяют понять, почему у автомобиля столь ценная репутация. Весь модельный ряд ЗИЛ.

Содержание: [Показать]

• История автомобиля
• Внешний вид и салон
• Технические характеристики
• Engine
• Электрическая система
• Подвеска
• Плюсы и минусы
• Модификации
• Мы суммируем
• ZIL-131
• Test Drive
• Video Overview

2

Test Drive

Видео.

В 1959 году рабочим завода им. Лихачева была поставлена ​​задача усовершенствовать производство моделей «130» и модификации «131». Такой призыв к производительности был обусловлен двадцать первым съездом партии, точнее, принятым на нем планом развития народного хозяйства.

Для достижения цели нужно было иметь приличные грузовики. Однако ЗИЛ-131 предназначался для особого хозяйства — для военных целей. Ранее в распоряжении Советской Армии имелся ЗИЛ-157, который к концу 50-х годов начал морально устаревать.

Несмотря на то, что опытные образцы ЗИС-130 начали испытывать еще в середине 50-х годов, на конвейер машину планировалось поставить только в 1962 году. Такой длительный срок отчасти был обусловлен рядом непредвиденные ситуации, которые хоть и не сразу, но благополучно закончились.

В дальнейшем на базе этой модели был разработан ЗИЛ-131. Опытные образцы военной модификации появились в 1966 году и почти сразу успешно прошли все испытания. И вот, в 1967 году завод имени Лихачева наконец приступил к выпуску 131-й модели.

Производительность и эксплуатационные возможности машины были значительно улучшены в течение относительно длительного периода испытаний. Этому также способствовало постоянное совершенствование базовой ходовой части ЗИЛ-130. В результате были улучшены основные характеристики машины, увеличена проходимость и грузоподъемность за счет новой конструкции рамы и усовершенствованного двигателя, рабочее место водителя вместе с кабиной приобрело первые признаки эргономики.

В 1960-х годах эти инновации для внедорожников были восприняты с энтузиазмом. На этом производство не остановилось, и в 1986 году ЗИЛ-131 получил новый двигатель, позволивший поднять планку возможностей и снизить потери ресурса при эксплуатации автомобиля.

Внешний вид и кабина

Как и большинство своих моделей, ЗИЛ сделал капотную модель «131». Кабина была точной копией «сотенщика», но в основном все образцы были окрашены в цвет хаки. Конструкция также осталась цельнометаллической. Оказавшись непрактичным, передняя часть была заменена, и снова на готовую, только теперь уже от ЗИЛ-165. Изогнутые крылья и продуманная форма решетки радиатора были заменены более простыми, но строгими элементами.

В 60-х годах прошлого века эта конструкция была сродни революционной, не говоря уже о сравнении новой модели с моделью «157». На протяжении почти сорока лет облик военного грузовика менялся лишь в мелочах. Больше всего бросается в глаза новое лобовое стекло, которое сделали панорамным.

Прятать двигатель под кабиной нецелесообразно, так как это отрицательно сказывалось на нескольких факторах: ухудшался доступ к моторному отсеку в полевых условиях, а при повреждении двигателя в ходе боевых действий повышенная опасность.

Учитывая ориентацию на военные нужды, внешний вид был похож на другого собрата по классу – Урал-375. Страна была одна, а предприятия полностью подчинялись государству. Главным отличием было разное решение технических вопросов и инженерных сооружений.

Кузов имел типовые характеристики, с двумя откидными и одной съемной лавками на борту. Боковые стороны не откидываются, кроме задней, но это не мешает удобной погрузке и разгрузке. Для натяжки тента можно установить специальные дуги. Конструкция машины позволяла устанавливать вместо грузового кузова другие модули, такие как полевая кухня, медицинский пункт, радиостанция, ракетные установки «Катюша», «С-125», а также гражданские — стрелку и люльку, пожарную грузовая машина.

Внутри было удобно находиться за счет нескольких нововведений. Уже упомянутое лобовое стекло значительно улучшило обзор по сравнению с предыдущей версией «157». Улучшенная теплоизоляция позволяет управлять машиной в тепле даже в зимние морозы.

Сиденье водителя было отделено от двухместного сиденья пассажира и регулировалось по высоте, вылету и углу наклона спинки. Приборная панель имеет минимальное количество датчиков, обеспечивающих водителя всей необходимой информацией:

• Уровень бензина;
• Вольтметр/амперметр;
• Спидометр;
• Давление масла;
• Уровень температуры;
• Тахометр.

На рулевой колонке находится только один из органов управления – рулевой рычаг. Большие зеркала дают хороший обзор заднего вида, сводя к минимуму мертвую зону даже с прицепом.

Технические характеристики

Двигатель

Поскольку в первую очередь машина предназначалась для покорения бездорожья, двигатель должен был быть достаточно мощным. Карбюратор ЗИЛ-5081 идеально подходил для этой цели, учитывая, что он был разработан именно для этой машины.

Позже агрегат был доработан в виде пускового подогревателя, встроенного в систему охлаждения.

Диск сцепления снабжен демпфирующими пружинами для смягчения перехода ступеней коробки передач. Основным отличием от ЗИЛ-157 был доступ только к двум задним мостам, передний мост включался автоматически специальным электропневматическим приводом.

Электрическая система

Важной особенностью было исследование герметизации и изоляции. В базовых версиях вся система экранирована и бесконтактна на транзисторах, что обеспечивает хорошую работу даже в самых сложных климатических условиях.

Соответственно, экраны минимизировали наличие помех зажигания, а герметизация обеспечивала устойчивость контактов к неисправностям при преодолении брода. Устройства питались от аккумулятора 12 В и специального генератора.

Подвеска

Передняя подвеска зависимая, работающая на двух листовых рессорах со скользящими задними концами. Также используются амортизаторы. Что касается задней подвески, то она балансирная, на двух рессорах с шестью стержнями. Тормоза представлены системой на основе барабанных механизмов и пневматического, а также механического привода.

Плюсы и минусы

Автомобиль ЗИЛ-131, как и большинство советских автомобилей периода с 50-х по 70-е годы, имеет уникальное шасси, позволяющее создавать необходимые модификации без лишних сложностей. Технические характеристики позволяют всем системам работать в самых экстремальных условиях, демонстрируя свою надежность. Грузовик использовался и используется до сих пор не только в военных целях, но и для гражданских нужд. Внешний вид грузовика мало способствует нынешнему существованию, ведь его простота и доступность всего необходимого была подключена как в годы его создания, так и сейчас.

Несмотря на явное преимущество ЗИЛ-131 над ЗИЛ-157, второй выпускался еще 20 лет после появления наследника.

Отрицательное качество — постепенное старение модели. Появляются все более высокие требования и более сложные задачи. В связи с чем в 2002 году ЗИЛ-131 был снят с производства. Также работа на бензине делает эту машину крайне неэкономичной, а дизельные версии встретить практически нереально. Вопрос цены будет минусом для одних и плюсом для других. ЗИЛ-131 с небольшим пробегом и в хорошем состоянии можно купить в радиусе 160-270 тысяч российских рублей. Различные модификации с учетом стоимости модуля могут достигать цены в 600 тысяч рублей.

Модификации

• ЗИЛ-131 – базовая модификация;
• ЗИЛ-131А — версия с неэкранированным электрооборудованием, которую он получил от ЗИЛ-130. От базовой версии отличался отсутствием специального боевого оборудования, средней скамьи в кузове и фароискателя. Производство автомобиля было завершено в 1971 году;
• ЗИЛ-131Б — седельный тягач, построенный на базе ЗИЛ-131. Грузовик имел 2 запасных колеса, укороченную раму и седельно-сцепное устройство. Грузовик использовался для перевозки грузов вместе с полуприцепом массой 12 000 кг (10 000 кг по грунтовым дорогам). Он был произведен в 1968-1986;
• ЗИЛ-131Д — экспериментальное шасси для самосвалов; не был запущен в серийное производство из-за множества дефектов;
• ЗИЛ-131Д — модель с аналогичным названием и двигателем «Катерпиллар», созданная в 1992 году. Ее производство длилось 2 года;
• ЗИЛ-131Н — модернизированная версия базовой модели. Основные отличия: новый двигатель «ЗИЛ-5081», увеличенный ресурс (250 тыс. км), тент из синтетического материала и улучшенная оптика. Производство ЗИЛ-131Н было завершено в 1987;
• ЗИЛ-131ХА — аналог ЗИЛ-131Н с неэкранированным электрооборудованием;
• ЗИЛ-131НВ — седельный тягач с улучшенной платформой;
• ЗИЛ-131х2 — модификация с дизелем «Д-245. 20» мощностью 105 л.с.;
• ЗИЛ-131х3 – версия с дизельным агрегатом «ЗИЛ-0550» мощностью 132 л.с.;
• ЗИЛ-131С и ЗИЛ-131АС – модификации в северном исполнении. Эти модели оснащались кабиной с автономным отопителем, РТИ, морозоустойчивостью, дополнительной теплоизоляцией, противотуманными фарами, аккумуляторной изоляцией и двойным остеклением. Машины эксплуатировались при температурах до -60 градусов по Цельсию;
• ЗИЛ-131НС , ЗИЛ-131ГАС и ЗИЛ-131НВС — улучшенные версии в северном исполнении;
• ЗИЛ-131Х – модель для пустыни и жаркой местности;
• ЗИЛ-131-137Б – автопоезд;
• ЗИЛ-131 КУНГ (унифицированный нулевой размер кузова) – утепленный корпус с топкой и станцией очистки воздуха (ФВУА-100Н-12) может использоваться для широкого круга военных нужд.
• ЗИЛ-131-АТЗ-3 – бензовоз;
• ЗИЛ-131-МЗ-131 – маслозалив;
• ЗИЛ-131-АЦ-40 – пожарная машина.

Специальная установка позволяла поддерживать автономное отопление, работающее за счет сжигания рабочего топлива.

Подводим итоги

С 1967 по 2002 год прошло 35 лет. За это время рассматриваемая модель многократно усовершенствовалась, что положительно сказалось на ее характеристиках. В результате модель «131», созданная на заводе имени Лихачева, получила высшую награду за изделие — Знак качества СССР.

Несмотря на прекращение производства и замену на более новые прототипы, ЗИЛ-131 до сих пор встречается на дорогах постсоветских стран. Автомобили верой и правдой служат в различных сферах народного хозяйства, воплощая замысел, поставленный съездом КПСС еще в 1959 году.

Советуем прочитать статью: ЗИЛ — история автогиганта -131 фото

Тест-драйв

Видеообзор

ЗиЛ-131 Грузовик общего назначения | Military-Today.com

Страна происхождения Советский Союз Поступил на службу 1966 Конфигурация 6х6 Сиденья в кабине 1 + 2 мужчины Размеры и вес Масса (снаряженная) 6,7 т Максимальная нагрузка 3,5 — 5 т Длина 7,04 м Ширина 2,49 м Высота 2,49–2,97 м Мобильность Двигатель Бензин V8 Мощность двигателя 150 л. с. Максимальная скорость по дороге 80 км/ч Диапазон 650 км Маневренность Градиент 58% Боковой откос 40% Вертикальная ступенька до 0,6 м Траншея ~ 1 м Фординг 1,4 м

ЗиЛ-131 это военный грузовик общего назначения. Он был разработан из коммерческий грузовой автомобиль ЗиЛ-130 с колесной формулой 4х4, который производился в больших количествах. Производство ЗиЛ-131 началось в 1966 году. Он заменил предыдущий ЗиЛ-157. Производство было прекращено в 1994 году, когда было выпущено почти 1 000 000 таких грузовиков. произведено. Он широко использовался советскими военными. Несмотря на свой возраст, ЗиЛ-131 до сих пор используются российскими военными, как а также ряд других страны.

Автомобиль имеет обычная планировка. Базовый уровень модель ЗиЛ-131 грузовой автомобиль. Он имеет грузоподъемность 3 500 кг на бездорожье и 5 000 кг на дорогах с твердым покрытием. Он используется для перевозить войска, грузы и другую военную технику. Грузовой отсек покрыты бантами и брезентовым чехлом. Автомобиль также может буксировать прицепы или артиллерийских орудий максимальной массой 4 000 кг для бездорожья и 6 500 кг на дорогах с твердым покрытием.

цельнометаллический кабина этого грузовик обеспечивает места для водитель и два пассажира.

ЗиЛ-131 оснащен бензиновый двигатель V8, развивающий 150 л.с. Двигатель соединен с 5-ступенчатая механическая коробка передач. Автомобиль имеет полный рабочий день полный привод, однако передний мост можно отключить на жестком поверхностные дороги. Он оснащен системы централизованной подкачки шин. Установлена ​​лебедка для самовытаскивания на некоторых моделях.

Варианты ЗиЛ-131 включает в себя Тягач ЗиЛ-131В для буксировки полуприцепов, самосвал ЗиЛ-131Д и ГСМ и водовозы. Используется как шасси для реактивной артиллерийской системы «Град-1». Улучшенный вариант, т. ЗиЛ-131Н, введен в 1986.

В 1995 г. новый ЗиЛ-4334 предлагался в качестве замены -131Н. Маленький некоторое количество этих грузовиков находится на вооружении Российской Армии. Хотя его обычно заменяли в эксплуатации на Урал-4320 и КамАЗ Военные грузовики серии «Мустанг».

ICM Масштаб 1/35 Советский ЗИЛ-131

ЗИЛ-131 был одним из основных советских/российских грузовиков на протяжении большей части второй половины 20-го века. Производство началось в 1967 на Уральском автомобильном заводе (АМУР) и продолжалась до 2012 года, когда предприятие обанкротилось и прекратило свою деятельность. На одном и том же шасси было построено несколько вариантов, в том числе тягач с прицепом и гражданская версия ЗИЛ-130.

ICM ЗИЛ-131 — это первый отлитый под давлением набор грузовика в масштабе 1/35. Отлитый из коричневого пластика, он состоит из более чем 200 деталей. Прозрачные детали, в том числе световые линзы, хорошо отлиты. Восемь шин (используются только семь) отлиты из мягкого винила и демонстрируют превосходный рисунок протектора, который омрачен тонким, но трудноудаляемым швом плесени.
Пять наборов маркировки включают белую миротворческую схему ООН и семь национальных знаков различия на дверях кабины. Разноцветные декали немного не соответствуют регистру. В 20-страничном буклете с инструкциями описано почти 100 шагов сборки, но каждый шаг небольшой и хорошо иллюстрирован.

Рама состоит из нескольких частей, но ее плоская верхняя часть позволила мне использовать квадратный шаблон для обеспечения выравнивания. Примерно в середине сборки шасси инструкции переключаются на двигатель.

Литье двигателя является основным, грубым приближением основных компонентов. Шаг 19 показывает, что часть шкива A48 прикреплена к неправильному месту на двигателе; если вы посмотрите на диаграмму 24, вы увидите, к чему она относится. Хотя отсутствие деталей двигателя может разочаровать некоторых моделистов, вы не можете показать капот открытым, не соорудив набор ножничных петель. Отсутствует третий воздушный цилиндр, который выходит за пределы рамы прямо под ступенькой со стороны пассажира. Это удивительное упущение; Он есть у ЗИЛ-131 от ICM в масштабе 1/72.

На коробке этого нет, но в комплекте идет передняя лебедка. Однако кабель не предоставляется; вам придется найти свой собственный.

Разработка подвески является плюсом: прочные, положительные точки крепления означают, что если вы построили раму плоской и квадратной, подвеска должна плотно стоять на земле всеми шестью колесами, как у меня. Я оставил все колеса, пока покраска и везеринг не были завершены.

Шаг 58 показывает, что стойка для запасного колеса прикреплена не к тому месту; на самом деле он должен идти дальше вперед, над топливными баками. Оставил до окончательной сборки.

В салоне кабины есть все основные детали; на наклейках изображена комбинация приборов. Мои декали были не в регистре, что портило эффект, но это трудно увидеть при закрытых дверях. Говоря о дверях, они отлиты отдельно, но их нужно приклеивать, если вы не изобретаете для них петли; в комплекте их нет. В то время как водительская дверь подошла хорошо, пассажирская дверь сидела слишком низко. Я, возможно, немного сместил рамку ветрового стекла, часть B2, но трудно понять, как это произошло, поскольку это было удачное расположение. Мне пришлось разрезать некоторые швы и приклеить дверцы к задней части Детали B16, выравнивая их сверху по одной стороне за раз. После того, как водительская дверь была надежно приклеена, я использовал резиновые ленты и зажимы, чтобы удерживать пассажирскую дверь и заднюю часть на месте, пока клей не схватился, устранив зазор.

Мой грузовой кузов слегка покоробился. Приклеив нижние опоры, я поставил кровать на кусок стекла и добавил грузы, чтобы она оставалась ровной, пока она высыхала. Каким-то образом мне удалось поменять местами две части крыла (детали C9 и C19) и я не обнаружил свою ошибку, пока кровать не была покрашена. К счастью, я смог снять крылья тонкой бритвенной пилой и снова прикрепить их в правильном положении. Вы можете построить свою кровать с поднятыми или опущенными сиденьями; мои встали.

Просматривая десятки фотографий ЗИЛ-131, я не увидел ни одной со сложенными носовыми частями фонаря, как в комплекте. Я оставил свой, заполнив отверстия для их расположения.

Я покрасил раму, колеса и полку для запасного колеса полуглянцевой черной краской Tamiya. Для кровати и кабины я использовал темно-зеленый 2 Тамии (XF-81) в качестве основы. Деревянная грузовая платформа на многих фотографиях выглядит сильно изношенной (особенно внутри). Чтобы добиться такого эффекта, я распылил на кровать несколько серых и коричневых тонов и использовал технику лака для волос, чтобы снять зеленый верхний слой.

Наклейки очень тонкие и хрупкие, но хорошо реагируют на растворы Microscale Micro Set и Micro Sol. Пигменты и масляные смывки завершили постель.

В целом на сборку моего грузовика ушло около 22 часов. Готовый комплект точно соответствует размерам, указанным в Википедии. Если вы хотите добавить больше деталей к своей модели, я настоятельно рекомендую посмотреть фотографии на Prime Portal (www.primeportal.com).

Если не считать мелких деталей в моторном отсеке, подгонки кабины и нескольких других мелких проблем (многие из которых я придумал сам), это была несложная сборка. Мне очень нравится, каким получился мой ЗИЛ-131. Здорово, наконец, увидеть некоторые модели этих важных, но часто игнорируемых предметов. Если ICM выпустит какие-либо другие варианты, я буду рад добавить их в свою коллекцию.

Примечание. Версия этого обзора появилась в выпуске FineScale Modeler от апреля 2015 года.

9К55 Град-1 | Weaponsystems.net

Обзор

---

9К55 «Град-1»

Ракета-носитель 9П138 комплекса 9К55 «Град-1» на выставке в музее.
Источник: Дмитрий А. Моттл — © GNU Attribution — Share Alike лицензия

Происхождение

Советский Союз

Тип

Реактивная установка залпового огня

Введенный Сервис

1976

Статус

Limited Service

Development

1970 — середина 1970 года

Советский союз

Производство

— 1980’s

Производитель

SO. SO.

Более 500 ракет-носителей 9П138

Обозначения

M1976 (по классификации НАТО)
9П138 (индекс ГРАУ ракета-носитель)
9Т450 (индекс ГРАУ транспортная машина)
9Ф380 (Индекс ГРАУ для машины снабжения)

Известные пользователи

Советский Союз — Морская пехота

Описание

---

Введение

9К55 «Град-1» — советская реактивная система залпового огня конца холодной войны. Это облегченный вариант БМ-21 «Град», разработанный для советской морской пехоты. Он использует более короткий диапазон 9Артиллерийские реактивные снаряды серии М28, разработанные несколькими годами ранее для «Град-В», принятых на вооружение советских воздушно-десантных войск.

Конструкция

Комплекс 9К55 «Град-1» создан на базе тактических грузовиков ЗиЛ-131 с колесной формулой 6х6. Ракета-носитель имеет 36-трубную пусковую установку, которая отличается по конструкции от 40-трубной пусковой установки, используемой на БМ-21 «Град». Пусковая установка наводится вручную с помощью прицела для непрямого огня, прикрепленного к левой стороне пусковой установки. 122-мм артиллерийские ракеты стабилизированы вращением и имеют хвостовое оперение. Существуют различные типы боеголовок. Перезарядка ракет производится вручную, иногда с помощью специальной транспортно-заряжающей машины.

Огневая мощь

В 9К55 «Град-1» используются более короткие и легкие 122-мм артиллерийские реактивные снаряды серии 9М28. Они поставляются с различными боеголовками, из которых чаще всего используются осколочно-фугасные. Они имеют радиус действия 15 км. Некоторые источники предполагают, что «Град-1» может использовать штатные артиллерийские реактивные снаряды серии 9М22 с дальностью стрельбы 20 км, но это представляется неверным. Ракета-носитель 9П138 имеет 36-трубную пусковую установку. Все ракеты могут быть запущены примерно за 18 секунд. Дополнительные ракеты размещаются на выделенных 9Машина снабжения T450 или обычные транспортные грузовики.

Мобильность

9К55 «Град-1» создан на базе шасси тактического грузовика ЗиЛ-131 с колесной формулой 6х6. Это обеспечивает хорошую подвижность как на дороге, так и на бездорожье. Бензиновый двигатель V8 обеспечивает максимальную скорость по шоссе 80 км/ч. Был разработан вариант «Град-1» на модифицированном гусеничном шасси 2С1 «Гвоздика», но так и не вышедший из стадии опытного образца. Это обеспечило бы повышенные внедорожные качества и амфибийные возможности.

Защита

Система 9К55 «Град-1» создана на базе тактических грузовиков с мягкой обшивкой. Эти машины не обеспечивают защиту от огня прямой наводкой, огня с закрытых позиций или угроз NBC. После залповой стрельбы ракеты-носители должны перебазироваться, чтобы избежать встречного огня батарей. Ограниченная дальность стрельбы артиллерийских ракет серии 9М28 в 15 км делает 9К55 «Град-1» уязвимым не только для контрбатарейного огня дальнобойных артиллерийских систем, но и для обычной ствольной артиллерии. Бронированный вариант «Град-1» на модифицированном гусеничном шасси 2С1 «Гвоздика» был разработан, но так и не вышел из стадии опытного образца.

Пользователи

Ракета 9К55 «Град-1» была официально принята на вооружение Советского Союза в 1976 году. Было выпущено около 500 ракет-носителей. На вооружении СССР 9К55 Град-1 выпускался только для морской пехоты. Судя по всему, «Град-1» никогда не экспортировался, хотя в некоторых источниках Ирак указан как заказчик. После распада Советского Союза большая часть «Град-1» оказалась на вооружении России, а небольшое количество — в полудюжине бывших советских республик. Похоже, что «Град-1» до сих пор эксплуатируется ограниченно.

Состав системы

---

9П138

Ракета-носитель на базе шасси автомобиля ЗиЛ-131 6х6. Представлен в 1976 году. Имеет 36 стволов для ближнего действия 9М28 артиллерийского реактивного снаряда «Град». Обратите внимание, что крышка пусковой установки отличается от 40-трубной пусковой установки, используемой на штатной БМ-21 «Град».

9Т450

Специализированная машина для перевозки боеприпасов к системе 9К55 Град-1. Создан на базе обычного грузового автомобиля ЗиЛ-131 и оснащен стеллажами для размещения неупакованных 122-мм 9Артиллерийские реактивные снаряды серии М28. Впервые представлен в 1983 году, до этого использовались обычные грузовые автомобили.

Дополнительно может быть добавлена ​​машина аккумуляторной поддержки 9Ф380 на базе шасси ЗиЛ-131.

Подробнее

---

Факты 9П138

Общий

Происхождение

Советский Союз

Тип

Реактивная установка залпового огня

Crew

3 on launch vehicle

2 on resupply truck

Dimensions

Weight

10.5 t combat load

Length

6.9 m

Width

2.5 m

Height

2.48 m

Основное вооружение

Тип

122-мм артиллерийский реактивный снаряд 9М28 «Град»

Пусковая установка

36-ствольная пусковая установка

Боеприпасы
3 ракеты, все готовы к стрельбе

0003

высота

0 до +55 °, руководство

Traverse

106 ° слева, 75 ° справа, Руководство

Скорость пожара

36 Ракты за 18 секунд

.

36 Ракеты за 7 минут

Время размещения

2,5 минуты

Время смещения

0,5 до 1 минуты

Шасси

Модель шасси

Zil-131 Грузовик

9003

Model

ZIL-131 Грузовик

002 Chassis type

Wheeled chassis, 6×6

Wheelbase

3.35 m + 1.25 m

Tread

1.82 m

Tire size

Automotive

Engine model

ZiL-131

Engine type

6-литровый бензиновый двигатель V8

Мощность

150 л.с. при 3200 об/мин

Трансмиссия

Механическая, 5 передних, 1 задняя

Топливо

340 л

Мобильность 90 269144

Speed ​​

80 км/ч на дороге

Диапазон

525 км на дороге

Радиус поворота

20,2 M

Силовая к весу. Клиран

0,33 M

Стена

0,6 M

Тренше

1,0 М

Градиент

58 %

FORDING

1,4 М

Защита

9000 M

11. 0002 Тип брони

Нет, Транспортное средство для мягкого цвета

NBC System

NO

Smoke System

NO

Пожарная подавление

NO

ОБОРУДОВАНИЕ

Ночное видение

NO УПРАВЛЕНИЕ

Night Vision

NO . прицел установлен на пусковой установке

Радио

№

Медиа

---

4. 907:50

9К55 Град-1

Ракета-носитель 9П138 на выставке в боевом положении.

Обратите внимание на интересный камуфляж.

Источник: Автор неизвестен

Авторские права: Авторские права принадлежат первоначальному владельцу.

Источник: Боевая машина.Артиллерийский реактивный снаряд серии М28.

Источник: Автор неизвестен

Авторские права: Авторские права принадлежат первоначальному владельцу. На базе грузовика ЗиЛ-131 6х6.

Источник: www.comelybenng.blogspot.com

Авторские права: Авторские права принадлежат первоначальному владельцу. Сообщается, что в Афганистане.

Источник: Неизвестный автор

Авторские права: Авторские права принадлежат первоначальному владельцу

9К55 «Град-1»

Ракета-носитель 9П138 системы 9К55 «Град-1» выставлена ​​в качестве памятника.

Источник: www.mapio.net

Авторские права: Авторские права принадлежат первоначальному владельцу.

Источник: Неизвестный автор

Авторские права: Авторские права принадлежат первоначальному владельцу

< Предыдущий > Следующий

Связанные статьи

---

БМ-21 «Град»

9К55 «Град-1» — более легкая система «Град», предназначенная для полкового использования. Он был представлен чуть более чем на десятилетие позже первой версии БМ-21 «Град».

Чтение подробнее о БМ-21 «Град»

9К54 «Град-В»

9К54 «Град-В» — реактивная система залпового огня, сбрасываемая с парашютом. В 9К55 «Град-1» используются те же артиллерийские реактивные снаряды 9М28 меньшей дальности, что и для «Град-В».

Чтение подробнее о 9К54 Град-В

ЗиЛ-131

Ракета-носитель и перегружатель «Град-1» созданы на базе тактического грузовика ЗиЛ-131 грузоподъемностью 3,5 т.

Чтение подробнее о ЗиЛ-131

1:43 Начало масштабных моделей ЗИЛ 131 Кунг

Модель изготовлена ​​компанией Start Scale Models в масштабе 1:43. В этой модели ничего не открывается. На последних фотографиях настоящий грузовик ЗИЛ 131 Кунг, выставленный в Музее полиции в Праге, Чешская Республика.

Вот немного информации о реальном грузовике из моего предыдущего поста на этом форуме.

История знаменитого армейского полноприводного грузовика повышенной проходимости ЗИЛ-131, созданного полностью советскими инженерами с некоторым учетом американских унифицированных машин М34, тесно переплелась с разработкой практически всех других автомобилей третьего поколения Московский автомобильный завод.

Трехосный капотированный ЗИЛ-131 со всеми односкатными колесами был первым отечественным армейским грузовиком среднего класса грузоподъемностью 3,5 т при эксплуатации на местности, который при работе по дорогам с твердым покрытием доставлял армейские грузы массой до пять тонн. Выпускавшийся 34 года, ЗИЛ-131 стал основным грузовиком Советской армии и основной базой для обширного семейства специальных военных автомобилей.

Предшественники ЗИЛ-131 (1956-1966)
Опытные грузовики с маркировкой ЗИЛ-131 появились в 1956, но потом потребовалось целое десятилетие, чтобы довести их до совершенства и поставить на конвейер. Камнем преткновения стал перспективный силовой агрегат V8, а потому трехтонный первенец ЗИЛ-131А получил 135-сильный двигатель V6 и агрегаты от ЗИС-151, ЗИЛ-157К и пробного гражданского образца ЗИЛ-130.
Результатом этих комбинаций стал второй 2,5-тонный гибрид ЗИЛ-131 с наименованием ЗИЛ-165 и шестицилиндровым двигателем мощностью 125 лошадиных сил. В 1959 году на испытания вышел третий ЗИЛ-131 с пробным двигателем V8 мощностью 148 л.с., который стал реальной базой будущего серийного автомобиля.

Серийные автомобили ЗИЛ-131 (1966-1990 гг.) Автомобиль был оснащен совершенным для своего времени двигателем V8 мощностью 150 л.с., экранированным электрооборудованием, передним приводом с шаровыми опорами, гидроусилителем руля, регулировкой давления в шинах и цельнометаллической кабиной с панорамным ветровым стеклом. На часть машин впереди монтировалась пятитонная лебедка.

В процессе серийного производства ЗИЛ-131 постоянно совершенствовался и оснащался новыми узлами и мелкими деталями, но его внешние черты практически не менялись. 19 апреля74, вся семья награждена почетным государственным знаком качества.

Развитием базовой модели стал седельный тягач ЗИЛ-131В с укороченной рамой и полуавтоматическим сцепным устройством, служивший для буксировки полуприцепов полной массой до 12 т по шоссе и 7,5 т по шоссе. земля.

В конце 70-х годов единственной и безуспешной попыткой перехода на новую военную машину были опытные образцы ЗИЛ-131М с многотопливным двигателем V8 мощностью 170 сил, удлиненным капотом и разными вариантами передней облицовки .

В 1986 году с конвейера начал сходить экономичный базовый автомобиль ЗИЛ-131Н грузоподъемностью 3,75 тонны и модернизированным 150-сильным двигателем. Внешне отличался цельными блоками фар с подфарниками, указателями поворотов на передних крыльях и тентом от КамАЗа. Эти наиболее удачные машины 131-го семейства пользовались достаточно высоким спросом в СССР и поступали в армии социалистических и ближнего зарубежья.

Обновленный седельный тягач ЗИЛ-131НВ с повышенной нагрузкой на сцепное устройство, передней лебедкой и двумя «запасками» за кабиной в составе автопоездов развивал скорость 75 км/ч.

Выпуск на Московском автомобильном заводе всех модификаций 131-го ЗИЛа завершен в 1990 году.

Военные варианты и оборудование на шасси ЗИЛ-131
В Советских Вооруженных Силах и в армиях зарубежных стран ЗИЛ-131 грузовики использовались для перевозки 18-24 человек на продольных или поперечных скамьях в кузове, установки армейских надстроек и буксировки прицепов и артиллерийских систем малого и среднего калибра.
В армии грузовики дооборудовали затемняющими фарами, стойками для личного оружия, приборами ночного видения, ящиками для военных карт, а в ряде стран на них монтировали ферменные рамы для показательного показа ракетного вооружения.

Военизированные седельные тягачи серии 131Б обычно работали в паре со штатными одно- и двухосными полуприцепами, разработанными по заказу Министерства обороны, и перевозили крупногабаритные грузы, участки мостовых переходов и мостостроительную технику.

Типовые кузова-фургоны

Изначально на ЗИЛ-131 устанавливались стандартные армейские кузова КУНГ-1М в нескольких модификациях. В конце 60-х годов, когда началась унификация военных фургонов, специально для него было налажено производство герметичных бескаркасных конструкций К-131 и каркасно-металлических КМ-131 с характерными плоскими скатами крыши, смотровыми окнами и системами жизнеобеспечения. Помимо различного оборудования, в них могли длительное время находиться члены экипажа, выполняющие свои обязанности в условиях экстремальных температур, повышенной влажности и в условиях радиоактивного заражения.
Радиотехнические средства связи и управления
Основная часть новых легких, прочных и безопасных корпусов, созданных на базе экранированного шасси ЗИЛ-131, была использована для размещения многочисленных систем радиосвязи, радиолокации, разведки и боевого управления, общее количество из которых достигло нескольких сотен версий.

Приоритет в этой области постепенно сместился к автономным радиорелейным станциям, создавшим последовательные участки армейских линий связи протяженностью до 300 километров. Они были снабжены различными типами антенн высотой до 20 метров, комплектами кабельных барабанов и собственными бензоэлектрическими установками.

Период 1960-1970-х годов считается периодом расцвета советских мобильных радиолокационных комплексов различной мощности и назначения. Их основой считалась аэродромная РЛС РСП-7Т с дальностью действия 180 км, созданная для автомобиля ЗИЛ-157 и переставленная на ЗИЛ-131. Он также использовался для управления движением самолетов в районе аэродромов и обеспечения их посадки в сложных метеоусловиях.

В середине 70-х годов развитием предыдущей системы П-15М стала двухкоординатная радиолокационная станция П-19 «Дунай» на двух грузовиках ЗИЛ-131 с аппаратурой управления, складным поворотным антенным устройством и блоками питания. Его назначением была разведка и обнаружение воздушных целей на разных высотах и ​​дальностях до 160 километров, определение их координат, опознавание и передача информации на пункты управления или зенитные комплексы.

На станции дальнего наблюдения 1Л117 на расстоянии до 350 км использовались два автомобиля ЗИЛ-131 со специальными кузовами, в которых размещалось оборудование приемопередающей станции и кабины для первичной и вторичной обработки полученная информация была смонтирована.

В 1970-1980-е годы в состав автономной РЛС кругового обзора П-37 «Меч», служившей для обнаружения воздушных объектов и обеспечения управления воздушным движением, входила машина на шасси ЗИЛ-131 с аппаратурой управления режимом работы локатор в кузове КУНГ-1М и двухосные прицепы с антеннами и электростанциями. Дальность обзора достигала 350 километров, точность определения координат — 500 метров.
Менее обширным, чем на ГАЗ-66, был комплект военной техники на грузовиках ЗИЛ-131 с кузовами К-131 и КУНГ-1М. В его состав входили телеграфные пункты управления и машины для герметизации коммуникаций ракетных комплексов в семи модификациях.

Мобильная станция ПУ-1 на двух автомобилях со штатными фургонами использовалась для управления дивизионом оперативно-тактического ракетного комплекса 9К72. В них размещались рабочие столы, первая советская электронно-вычислительная машина для расчета полетного задания, телеграфный принтер и переключатель, а также бензоэлектрический агрегат.

К мобильным командно-штабным машинам высокого уровня относился комплекс МШ-1 на базе ЗИЛ-131 с цельнометаллическим кузовом КМ-131, в котором размещались рабочие столы командиров и операторов, стеллажи и шкафы для документации, системы жизнеобеспечения, электроснабжение, вентиляция и отопление. В буксируемом прицепе ПШ-1 располагались места отдыха боевого расчета, санитарный блок и контейнеры для вспомогательного оборудования.
В конце 60-х годов в разряде средств дальней связи появились легкие мачтовые опоры ФЛ-95 «Сосна» с телескопическими стрелами высотой до 35 метров, служившие для механизированного подъема приемопередатчиков станций радиорелейной и тропосферной связи.

Массовый британский аукцион включает в себя зенитно-ракетную установку ЗиЛ, полицейский автомобиль Rover

Закрытие автомобильного музея всегда грустно, но эти события также часто дают автомобилям прекрасную возможность обрести новый дом. Недавнее закрытие Музея микроавтомобилей Брюса Вайнера привлекло коллекционеров со всех концов США и ряда зарубежных стран, и когда пыль улеглась, был установлен ряд рекордов.

Стондонский автомобильный музей в Бедфордшире, Великобритания, закрыл свои двери всего несколько дней назад после нескольких лет работы, и вся коллекция музея, состоящая из более чем 400 автомобилей, будет выставлена ​​на аукцион через пару недель. с мотоциклами.

Сказать, что коллекция эклектична, было бы преуменьшением. Мы не можем вспомнить какие-либо другие автомобильные музеи, в которых российская ракетная установка ЗиЛ-131, установленная на ЗиЛ-131, делила пространство с Bond Bug, Oldsmobile Cutlass из 19-го века.70-х, NSU Ro-80, Citroen SM и Daf 55 Variomatic. И это даже не исключения — в этой коллекции, заполненной автобусами, пожарными машинами и пикапом или четырьмя, кажется, нет такой вещи, как странная утка. Основная его часть, однако, подкреплена щедрой порцией сыра British Leyland, на который всегда приятно смотреть.

Транспортных средств так много, что аукцион будет разделен на две группы — просто невозможно выставить их все перед толпой за один день. Первая группа, состоящая из десятков мотоциклов, будет продана с аукциона 29 апреля.. Вторая группа отправится через квартал в июне, и именно тогда автомобили, грузовики, автобусы и вертолеты будут разыграны.

Мы выбрали одиннадцать автомобилей, которые привлекли наше внимание, хотя почти каждый автомобиль в этом списке (который все еще обновляется) по-своему очарователен.

Автомобиль, опередивший свое время так же, как Citroen DS, Ro 80 сочетал в себе авангардный дизайн экстерьера, роторный двигатель и полуавтоматическую коробку передач. Ro 80 продолжал влиять на дизайн Audi спустя десятилетия после того, как Volkswagen поглотил NSU. Состояние этого экземпляра в описании не указано, хотя пара фотографий салона говорит о том, что это относительно чистый экземпляр. Вы можете быть уверены, что энтузиасты Ro 80 внимательно изучат эту партию, так как на своем родном континенте это гораздо более важная сделка, чем здесь — в США есть всего несколько экземпляров. 0003

Концепт-кар, разработанный Automotive Development Consultants (ADC), Rover Scout — один из немногих прототипов компактного внедорожника, созданного для Rover компанией ADC. Показанный на ряде крупных автосалонов, в том числе на выставке Automotive Engineering Show в NEC в начале 1990-х годов, Scout был одним из нескольких концептов, в которых стремились объединить полезность небольшого универсала с некоторыми чертами мягкого внедорожника. Сам автомобиль основан на Rover Metro, но модифицирован, среди прочего, с более высокой крышей, более высоким задним люком и более высокими боковыми окнами. В описании каталога не указано, находится ли этот конкретный пример в рабочем состоянии, хотя, поскольку в нем использовалось шасси Metro, он, вероятно, не так уж далек от того, чтобы его можно было водить. Другой вопрос, можно ли его застраховать и использовать в Великобритании или других странах, но для поклонников Rover это хороший шанс приобрести концептуальный автомобиль по дешевке.

Rover SD1 пользовался гораздо большим успехом в Европе, чем в Северной Америке — он был доступен здесь в общей сложности один модельный год — и на аукционе коллекции в Стондоне будет представлена ​​полицейская версия плюшевого седана Великобритании. Описание в каталоге показывает, что это 2,5-литровая рядная шестерка, а не V8, который мы (и некоторые другие люди в США) могли видеть. В отличие от американских экземпляров, этот действительно имеет сходство с Ferrari Daytona. Было бы интересно узнать, на каком пробеге этот экземпляр был списан, поскольку SD1 с большим пробегом — большая редкость даже в их родной стране.

Brightwells будет предлагать зеленый экземпляр De Tomaso Deauville 1978 года, оснащенный двигателем Ford Cleveland V8. Эти редкие звери дебютировали в 1971 году и предлагали шикарный интерьер наряду с очень похожим на Jaguar XJ экстерьером, а также сомнительной надежностью. С 1971 по 1985 год было выпущено чуть более 240 экземпляров, что сделало Deauville нишевым предложением даже для такой небольшой компании, как De Tomaso.

Всплывающий кемпер, вероятно, не первое, что приходит в голову коллекционеру автомобилей, когда кто-то упоминает 19Ford Escort 70-х годов, но небольшой трехдверный универсал послужил отправной точкой для очень маленького кемпера. Эта модель оснащена двигателем объемом 1300 куб.см, которого нет в стандартной модели Escort, поэтому, вероятно, она не будет слишком рада буксировке чего-либо. У этих вещей есть небольшое количество поклонников в Великобритании, где мы видим, что этот образец 1973 года остается.

По какой-то причине в каталоге аукциона он указан как ГАЗ, что явно не так. Это грузовик ЗиЛ 131 6×6 с двигателем V8, на прицепе которого, по-видимому, находится вполне законченная ракета класса «земля-воздух». Было время, когда страны бывшего Варшавского договора не могли их отдать (с фугасными боеголовками и ракетным топливом или без них). Судя по спущенным шинам, этому грузовику потребуется кое-какая доработка, прежде чем он сможет напугать местных жителей на вашем следующем одиночном первомайском параде.

Музей Стондона расстается с очень редким образцом этого чехословацкого купе с задним расположением двигателя, моделью 120G 1985 года выпуска. Купе Rapid было достаточно популярным автомобилем в Восточной и Западной Европе вплоть до середины 1990-х годов, когда в конце концов его вытеснили подержанные немецкие автомобили, хлынувшие в страны бывшего Восточного блока, где владение Skoda Rapid означало социальный статус. Горячие версии купе по-прежнему пользуются огромной популярностью у фанатов-энтузиастов. На фотографиях этот пример выглядит достаточно чистым, с большими заводскими зазорами в панелях и неоригинальными колесами. У нас есть ощущение, что этот пример будет быстро раскручен, поскольку Skoda и другие автомобили Восточного блока пользуются популярностью в Великобритании.

Большая часть коллекции Стондона представляет собой антологию обычных автомобилей британского рынка 1960-х и 1970-х годов, многие экземпляры которых не сохранились просто потому, что это были автомобили эконом-класса, которые просуществовали всего несколько лет на дорогах. Один автомобиль из коллекции, который соответствует этому профилю, — это Volkswagen Derby S 1979 года выпуска, который появится в продаже через пару недель. По сути, это Volkswagen Polo с крышкой багажника, Derby оснащен двигателем объемом 1098 куб. См и имеет очень простой интерьер с ручным управлением. Derby — и это вас не удивит — не является даже тепловатым коллекционным автомобилем в Великобритании, и нам трудно представить себе более привлекательный экземпляр, существующий где-нибудь на Британских островах. Кажется, это классический случай, когда музей хранит когда-то распространенный автомобиль эконом-класса, который в противном случае просто не встретился бы. Мы не удивимся, если этот экземпляр попадет в музей автомобилей в Германии.

Один из немногих автомобилей Bentley и Rolls-Royce в музейной коллекции, этот спортивный седан S3 родом из 1965 года и имеет двухцветную схему окраски, которую в каталоге почему-то называют серым поверх красного. По фото видно, что нижний цвет много чего есть, но не красный. Слива наверное. S3 дебютировал в 1962 году как фейслифтинг модели S2, и, к сожалению, это не одна из моделей, построенных в кузове кузова — у этой есть заводской кузов. S3 и его родной брат Rolls-Royce ценны, но не без оснований. Коллекционеры выбирают редкие варианты кузовов, в том числе кабриолеты, поэтому, хотя они по-прежнему стоят более 9 долларов.0,000 за лучшие экземпляры, их всегда много в продаже в любой момент времени.

В Моторном музее Стондона представлена ​​восточноевропейская техника от крошечного Trabant до ЗРК ЗИЛ 131, а между этими двумя крайностями в спектре размеров находится Wartburg 311. Один из самых элегантных послевоенных седанов, 311 дебютировал в 1956 году и был построен на VEB Automobilwerk Eisenach, бывшем заводе BMW и EMW. Доступный практически во всех мыслимых стилях кузова, даже в виде родстера, 311 был несколько ограничен 9-дюймовым кузовом.00-кубовый рядный трехцилиндровый двухтактный двигатель. Объем двигателя, конечно же, определялся центральной плановой бюрократией того времени, которая пыталась ограничить любую экстравагантность (удивительно, что купе и кабриолеты на базе 311 вообще начали производить). 311 отличался хорошей живучестью, потому что до начала 1980-х годов они все еще ежедневно использовались в бывшей ГДР, опекаемые их владельцами. Этот синий пример 1984 года не стоит на фотографиях со спущенными шинами, но, как и подавляющее большинство этих автомобилей, вероятно, потребуется хороший повторный ввод в эксплуатацию.

Стоимость Citroen SM медленно растет, и один из немногих автомобилей Citroen, с которыми музей расстается, — это сравнительно редкое французское купе 1973 года выпуска. Оснащенный двигателем Maserati V6, SM сочетал в себе футуристический внешний дизайн и в основном надежные технологии. Выпускаемый только в форме купе (если не считать седаны и кабриолеты Chapron), стоимость SM годами колебалась в диапазоне 20 000 долларов, пока лучшие экземпляры не начали преодолевать отметку в 100 000 долларов несколько лет назад. Пример, который музей Стондона выставит на аукцион, имеет тканевый салон, который явно разваливается на части — что само по себе является редкостью, так как большинство экземпляров к настоящему времени были перешиты кожей — и переменную подгонку панелей, которую легко заметить на сводящих с ума крошечных фотографиях. За исключением стекол и некоторых элементов приборной панели, включая саму приборную панель, запчасти для них не так уж сложно найти даже в Северной Америке, но такие элементы, как гидропневматическая подвеска и электрика, могут быть немного сложными, чтобы разобраться, если нет денег. нет объекта. Посмотрим, сколько будет стоить этот экземпляр с пятью скоростями через пару месяцев.

No related posts.
