характеристика и поломки рулевой рейки Фольксваген Бз, диагностика и ремонт рулевой рейки Пассат Б3, цена работ
С целью проведения планового технического осмотра в наш автосервис обратился владелец автомобиля Фольксваген Пассат Б3. В листе-наряде, помимо планового осмотра, указано проведение диагностики ходовой части и рулевого управления. У собственника имеются подозрения на неработоспособность вышеуказанной системы. В числе прочих работ – замена расходного материала, смазывающего вещества, очистительных фильтров. По первичным признакам – появился стук в области передней оси, тугость в руле при управлении техническим средством.
Так как в своей деятельности мы не полагаемся только на показаниях владельцев авто, мастера СТО проведут визуальную диагностику с целью объективной оценки ситуации, выявления поломки, места её дислокации, расчёта количества необходимых запасных частей.

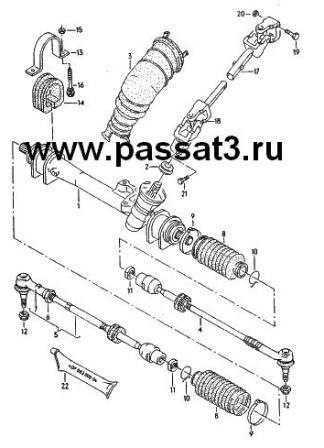

Кратко о модели и рулевой рейке Фольксваген Б3
Автомобиль изготавливался в период с 1988 по 1993 гг.
на территории Германии. Вариации кузовной части стандартные: седан и универсал. Линейка двигателей широка, бензиновые и дизельные моторы с объёмами от 1,6 до 2,8 литра в топовых комплектациях, в зависимости от технических характеристик. Преимущество отдавали дизельному агрегату. Несмотря на то, что модель давным-давно снята с производства, борьба за неё на вторичном рынке не уменьшается. Модель получилась на славу, во всех смыслах слова.
Важно! Большинство экземпляров того периода оснащались гидравлическим типом, однако встречаются с электрическим усилителем. Возможно, была выпущена некая официальная экспериментальная партия с целью проведения тестирования.
Основные признаки неисправности
Перечень первичных признаков достаточно широк, все свойства перечислять нет смысла, однако следует выделить те, которые наиболее характерны:
- тугость руля при управлении техническим средством;
- закусывание рулевой колонки при вращении в крайнее левое или правое положение;
- наличие маслянистых подтеков на корпусе механизма;
- стуки при езде по неровной поверхности;
- биение, вибрации на скорости свыше 80 км/час.
Перечень не является исчерпывающим, но свойств достаточно, чтобы владелец обратил внимание на неисправность и посетил СТО для проведения ремонтных работ.
Важно! Игнорировать сигналы автомобиля не следует, так как ситуация может только усугубиться. Многие автовладельцы на данном этапе допускают характерные ошибки, затягивая процесс с диагностикой. Подобное не рекомендовано. Другие, таким образом, пытаются сэкономить часть денежных средств на ежемесячном обслуживании.
Характерные поломки механизма
- Низкое давление или недостаточное количество масла в системе гидравлики.
- Длительная эксплуатация без проведения промежуточного ремонта, профилактики, когда внутренние детали пришли в полную непригодность и больше не могут выполнять свои функции.
- Стороннее механическое повреждение агрегата в целом, что приводит к разгерметизации и утечке смазки.
- Поломка смежного узла, что влечёт за собой выход из строя рулевой рейки.
- Некачественно проведённый предыдущий ремонт, что вызвало образование люфта, биения.
- Установка низкокачественных деталей, не соответствующих стандартам и технологии изготовления.
- Иная причина, не вошедшая в общий перечень.
Особенности проведения диагностики
Важно! Учитывая сложность конструкции системы управления, рекомендовано проводить обслуживание только в сертифицированных СТО. Стороннее непрофессиональное вмешательство способно больше навредить, нежели помочь. Нередки случаи, когда мастера СТО устраняли ошибки ремонтников гаражных кооперативов. Многие собственники в поисках способов экономии пользуются услугами непрофессионалов, что приводит к нежелательным последствиям.
После помещения автомобиля в периметр ремонтной зоны мастер начинает проведение осмотра. Изначально проверяет рулевую колонку со стороны салона. Особое внимание уделяется её целостности, работоспособности, все дефекты и несоответствия фиксируются для проведения анализа. Проверке подлежит соединение осевого вала и рулевой колонки внизу (со стороны салона).
По окончанию мастер переходит в моторный отсек. Так как в транспортном положении проводить осмотр не практично, используется электрический подъёмный механизм для обеспечения доступа из-под днища автомобиля. В области расположения передней оси, слева, имеется свободное пространство для проведения манипуляций с рулевой рейкой.
Проверке подлежит весь механизм в целом, начиная от двух резиновых пыльников, заканчивая крепёжными соединениями. Особое внимание нужно уделить плотности посадки рулевого механизма. Часто случается так, что недостаточная фиксация крепёжных болтов приводит к образованию биения, вибраций, хотя сама рейка абсолютно целая и не нуждается в ремонте. Владельцы пытаются починить то, что вовсе не нуждается в этом.
Важно! После того как осмотр окончен, мастер анализирует имеющийся фактический материал, оценивает общее состояние, степень критичности поломок, срочность проведения ремонтных работ, принимается окончательное решение.
Процесс ремонта рулевой рейки Пассат Б3 и цена работ
Вся процедура делится на следующие блоки:
- демонтаж;
- разбор, очистка, сушка;
- диагностика;
- сборка;
- тестирование на стенде;
- установка.
Итак, изначально мастер отвинчивает соединение, расположенное внутри салона, таким образом, отсоединяя осевой вал от рулевой колонки. После чего поднимает автомобиль подъёмником и отвинчивает крепежи к корпусу. Однако с посадочного места снимать рейку не следует, так как нужно открутить наконечники рулевых тяг. Только после этого можно приступать к изъятию детали из-под автомобиля.
Рейка фиксируется в стационарных тисках, продолжается полный разбор. Все детали складываются в специальный контейнер, после чего отправляют на мойку с помощью ультразвуковой ванны типа «Ультрон».
По завершению этапа мойки, сушки мастер повторно проводит дефектоскопию, заменяет изношенные детали новыми, подготавливает к сборке.
Важно! В процессе сборки все детали подлежат обязательной смазке материалом типа Литол-24М или иным зарубежным аналогом. Категорически не рекомендовано устанавливать детали на «сухую».
После того как рейка будет собрана, мастер отправляет её на тестирование с помощью специального стенда высокого давления.
Условия работы приближены к реальным, что позволяет заблаговременно посмотреть действия рейки в работе. Если будут зафиксированы несоответствия, деталь подлежит доработке. В противном случае механизм управления целиком устанавливается на штатное место. Проводится тестирование на автомобиле, техническое средство готовится к сдаче заказчику при условии отсутствия сторонних поломок и плановых ремонтов.
На этом процедура ремонта окончена. Средний срок эксплуатации равен 80-100 тыс. км. Однако на практике пробег значительно ниже, так как мало кто придерживается основных правил и рекомендаций по обслуживанию технического средства.
Наши цены не самые низкие в городе, так как мы не экономим на качестве. В то же время у нас создана система максимально прозрачного формирования цены. Перед началом ремонта создается детальная калькуляция, где четко видно, за что клиент платит деньги. Никаких дополнительных приписок, не оговоренных заранее, у нас не бывает.
Замена рулевой рейки VW Passat B3, машина без гидроусилителя руля!
FAQ VW Audi Skoda Seat
Порядок работ применим для автомобилей:
Volkswagen Passat B3 (312) 1988 — 1994
Volkswagen Passat Variant B3 (315) 1988 — 1994
Volkswagen Passat B4 (3A2) 1994 — 1997
Volkswagen Passat Variant B4 (3A5) 1994 — 1997
информация применима для ремонта и других автомобилей
Для работы понадобятся ключи на 13,17,19,22 и газовый ключ или его аналог, пара пластиковых стяжек для закрепления чехлов, Поднимаем передок автомобиля на колодки и надёжно фиксируем тем у кого есть яма тому будет проще но я менял и без ямы.
Снимаем колёса
Откручиваем наконечники рулевых тяг
Сильным и точным!!! ударом освобождаем тягу
Подняв чехол откручиваем и выбираем болт!!! который удерживает соединение карданчика рулевого вала с рейкой
Далее ныряем под машину и для облегчения манипуляций снимаем гравицапу
Откручиваем четыре болта держащиее рейку, открутив их снимаем скобы удерживающие рейку, Болты не выбираются!!!
Разжимаем карданчик и снимаем его
Целиком вытянуть рейку с наконечниками у меня не получилось мож нехватило смекалки поэтому поочерёдно высовывая рейку то в одну то в другую сторону откручиваем тяги.
Стянув чехол и удерживая шарнир газовым ключём откручиваем контр.гайку затем откручиваем сам шарнир с тягой
Теперь самое главное накручивая шарниры тяг не закручивайте их до конца на 10-13 оборотов иначе нехватит резьбы на рулевых тягах, во втором гольфе наоборот надо накручивать до конца
Не открою секрет что рейки без гидро одинаковы у Гольф 2-3 и у Пассата Б3
Поэтому обнаружив что один из моих чехлов порван я без стеснения поставил чехол от гольфовской рейки. И чуть не забыл неплохо подложить какой-нибудь подходящей смазки в рейку.
Собираем в обратном порядке и ОБЯЗАТЕЛЬНО посещаем регулировку схода-развала в сервисе
Рейку покупал вот этой конторы
А смазку я положил с обеих сторон на шток думаю потихоньку затянет и во внутрь также хорошенько намазал и сами шарниры рулевых тяг. Мож кто-то скажет что зря, мол на заводе смазали и хватит, но я просто иначе не могу.
Дополнение от TPN:
Рулевые рейки у Гольф 2-3 и у Пассата Б3 — разные, чтобы убедиться достаточно разобрать и сравнить.
А по внешнему виду отличить тяжело (если номера не читаются).
Я катался с разными рейками (у меня их 4 штуки), в том числе и от Фольксваген Гольф 2. Гольфовская короче на 15 мм. (примерно), но положение можно исправить. Маленький «выворот» можно почти дотянуть до пассатовского путём смещения внутренних шарниров тяг. На снятой рейке (без рулевых тяг) задвигаем до упора внутрь правый край (где втулка запрессована). После накручиваем правую контргайку, пока она не упрётся во втулку. Выкручиваем рейку в среднее положение и накручиваем левую контргайку на аналогичную глубину. Не забываем капнуть 2-3 капли синего фиксатора резьбы на обезжиренную поверхность резьбы. После накручиваем сами тяги и контрим. Количество оборотов по баранке будет меньше, где-то 3,5 против 4,5 пассатовских, но в реале это будет не сильно отличаться из-за разного наклона зубьев реек.
Продолжение и все обсуждения отчета здесь
