   Здравствуйте Уважаемые друзья! В сегодняшней статье мы с Вами разберем и познакомимся с тормозной системой грузовика Газ 3307. Газ 3307 оборудован тремя тормозными системами: рабочий основной, действующий на все колеса; запасной — это если, допустим, у Вас отказали задние тормоза передние остаются в рабочем состояние, так — как у Газ 3307, тормозная система двух контурная: один контур на задние колеса и второй соответственно на передние.

И так, если отказал один контур второй остается рабочим, то есть, как получается запасной. И третья система: это конечно стояночный (ручной) тормоз. На старых моделях Газ 3307 стояночная тормозная система имеет механический привод, который воздействует на барабанный тормозной механизм, закрепленный на коробке передач. (см. рис.1.)

Рис.1. Стояночный тормоз Газ 3307, старого образца.

На новых моделях Газ 3307, уже начали устанавливать стояночный тормоз с воздействием на задние колеса.

(см. рис.2.) Данная конструкция, стояночного тормоза, на легковых автомобилях используется уже достаточно давно.

А вот на грузовых автомобилях не так уж давно. Боюсь конечно ошибиться, но все таки скажу: такую систему стояночного тормоза на грузовиках Газ 3307 начали устанавливать примерно после 2000 года.

(Но если ошибаюсь прошу прощения, точно не помню, но это не так уж важно).

Рис.2. Ручной (стояночный) тормоз Газ 3307, нового образца.

1. Рычаг; 2. Передний трос; 3. Заглушка; 4. Регулировочный винт; 5. Разжимное звено; 6. Опорная втулка; 7. Рычаг привода; 8,9. Задние тросы; 10. Рычаг уравнителя; 11. Уравнитель; 12. Кронштейн; 13. Регулировочная гайка; 14. Контргайка.

Стоит обратить особое внимание на регулировку стояночного тормоза Газ 3307. И нужно поддерживать в рабочем состояние. Если не правильно отрегулирован, то может быть самоторможение или же слабое торможение стояночного тормоза. Могут быть разные последствия, поэтому, лучше во время и правильно отрегулировать стояночный тормоз.

Что бы отрегулировать стояночный тормоз Газ 3307 нужно проделать следующие действия. Если при торможении стояночной тормоз­ной системой рычаг 1 (см. рис.

2) при при­ложении к нему усилия 600 Н (60 кгс) и более фиксируется на крайних верхних зу­бьях сектора, то следует отрегулировать привод в следующем порядке:

•  опустить рычаг 1 в крайнее нижнее поло­жение, а рычаг коробки передач в нейт­ральное положение;
•  полностью ослабить натяжение тросов, отпустив регулировочную гайку 13;
•  поднять задние колеса домкратом;
•  снять заглушку 3 в тормозном механизме;
•  выворачивая отверткой через прорезь в щите регулировочный винт 4, выбрать зазор между разжимным звеном 5 и рычагом 7 привода, вращая рукой колесо вперед до его затормаживания;
•  завернуть винт 4 до начала свободного вращения колеса;
•  установить заглушку в тормозной меха­низм;
•  отрегулировать второе колесо в той же последовательности;
•  переместить рычаг 1 на один зуб запира­ющего механизма;
•  вращая регулировочную гайку 13 перед­него троса, натянуть задние тросы до начала притормаживания одного из колес;
•  опустить рычаг 1 в крайнее нижнее поло­жение и убедиться в отсутствии приторма­живания задних колес;
•  законтрить регулировочную гайку 13 контргайкой;
•  опустить автомобиль на колеса.

При правильно отрегулированном приво­де, стояночной тормозной системы, рычаг при­вода при приложении усилия 600 Н (60 кгс) должен перемещаться на 15-20 зубцов за­пирающего механизма.

Рабочая тормозная система автомобиля ГАЗ-3307

На автомобиле ГАЗ-3307 установлен тормозной привод с системой сигнализации неисправностей, с раздельным торможением осей (см.рис.3) и имеющий в каждом контуре гидровакуумный усилитель и вакуумный баллон с запорным клапаном.

Рис.3. Схема тормозной системы Газ 3307.

I—разрежение; II—воздух; III—тормозная жидкость; 1—впускной коллектор (паук) двигателя; 2—запорный клапан; 3—вакуумный баллон переднего контура; 4—сигнализаторы; 5—гидровакуумный усилитель переднего контура; 6—вакуумный баллон заднего контура; 7—тормозной механизм заднего колеса; 8—картер заднего моста; 9—регулятор давления; 10—гидровакуумный усилитель заднего конура ; 11—воздушный фильтр; 12—датчик сигнализатора аварийного падения уровня тормозной жидкости; 13—наполнительный бачок; 14—главный цилиндр; 15—тормозной механизм переднего колеса.

Вакуумные баллоны обеспечивают независимое питание каждого контура. Контроль за величиной вакуума осуществляется вакуумными датчиками с сигнализаторами (на щитке приборов) красного цвета для каждого контура. Загорание одной из ламп сигнализаторов свидетельствует о недостаточной величине вакуума в соответствующем контуре.

В гидроприводе тормозных механизмов задних колес Газ 3307 установлен регулятор давления тормозных сил. Его функции в случае выхода из строя любого из двух контуров выполняет оставшийся исправным контур (переднего или заднего моста).

При этом наблюдается увеличение хода педали на 90—115 мм. Торможение в этом случае может наступать при зазоре между педалью и полом кабины-15 мм.

 Главный тормозной цилиндр (ГТЦ)

 Рис.4. Детали ГТЦ Газ 3307.

I—первичная полость; II—вторичная полость; 1—защитный колпачок; 2—датчик сигнализатора аварийного падения уровня тормозной жидкости; 3—пополнительный бачок; 4—соединительная втулка; 5—трубка; 6—штуцер бачка; 7 и 20—корпуса; 8—защитный колпак; 9—толкатель; 10 и 18—поршни; 11—упорный болт; 12—уплотнительное кольцо головки; 13—манжета; 14—головка поршня; 15—упорный стержень; 16—возвратная пружина; 17—упор первичного поршня; 19—пружина головки поршня; 21—упор вторичного поршня; 22—пластина клапана; 23—клапан избыточного давления; 24—штуцер.

 Принцип работы ГТЦ Газ 3307.

На поршнях главного тормозного цилиндра Газ 3307 установлены плавающие головки 14, выполняющие роль перепускного клапана. В исходном (расторможенном) положении под действием возвратных пружин 16 устанавливается зазор между головкой и поршнем: рабочие полости переднего и заднего контуров при этом сообщаются с бачком 3. (

см. рис.4).

При нажатии на педаль тормоза поршни перемещаются, головки 14 под действием пружин 19 прижимаются к торцу поршней, разобщая рабочие полости с бачком, и в приводе создается давление. Уплотнение обеспечивается за счет резиновых колец 12, установленных в головках поршней. Клапаны 23 поддерживают в системе избыточное давление тормозной жидкости 40—80 кПа (0,4—0,8 кгс/см2).

Выход из строя одного из контуров тормозной системы Газ 3307 сопровождается увеличением хода педали тормоза вследствие холостого перемещения поршня неисправного контура. В исправном контуре создается давление тормозной жидкости, необходимое для торможения.

 Ремонт и техническое обслуживание ГТЦ Газ 3307.

Для замены износившихся деталей необходимо снять узел с автомобиля, разъединить корпуса 7 и 20 у вывернуть упорные болты 11 и вынуть поршни. Перед сборкой все детали промыть чистой тормозной жидкостью.

Не допускать попадания в узел посторонних частиц, грязи, масла. Проверить наличие зазора 0,4—1 мм между торцом поршня и уплотнительным кольцом 12, отжав головку 14 руками до упора.

При сборке узла упорные болты 11 должны войти в пазы поршней.

Питание системы тормозов Газ 330766 осуществляется из бачка 3. При снятом датчике 2 и новых накладках тормозных механизмов уровень жидкости в бачке должен быть на уровне метки «МАХ».

Понижение уровня жидкости в эксплуатации при исправной тормозной системе Газ 3307 связано с износом накладок в тормозных механизмах, поэтому заливать жидкость в бачок не следует, так как после установки новых накладок уровень жидкости поднимается до нормального.



Загорание сигнализатора аварийного падения уровня тормозной жидкости свидетельствует о нарушении герметичности тормозной системы. Доливать жидкость в этом случае необходимо только после восстановления герметичности системы.

Для проверки исправности датчика аварийного падения уровня жидкости необходимо, при включенном зажигании, нажать сверху на центральную часть защитного колпачка 1. При этом должен загореться сигнализатор на щитке приборов.

 Ремонт и техническое обслуживание тормозных барабанов.

Тормозной барабан очищают от грязи, ржавчины и зачищают забои­ны. Барабан заменяют, если на его ра­бочей поверхности образовались тре­щины или он деформирован, или его рабочие поверхности износились на­столько, что в случае его расточки диа­метр рабочей поверхности будет бо­лее 383 мм. Мелкие задиры, царапины на рабочей поверхности барабана удаляют мелкозернистой шлифовальной шкуркой.

Если барабан имеет би­ение более 0,3 мм, а также глубокие риски и задиры, то плотно прижимают фланец барабана к ступице с по­мощью гаек крепления колес, повер­нув их обратной стороной на шпильки, и, базируясь на наружные обоймы подшипников, растачивают барабан до исчезновения рисок и задиров.

Би­ение после расточки должно быть не более 0,2 мм. Биение проверяют отно­сительно колец подшипников с навер­нутыми гайками. Диаметр расточен­ного барабана должен увеличиться не более чем на 3 мм, т. е. должен быть не более 383 мм.

Гидровакуумный усилитель тормоза ГАЗ-3307.

 Рис. 5. Гидровакуумный усилитель тормозной системы Газ 3307.

 1—диафрагма; 2—корпус; 3—тарелка диафрагмы; 4—толкатель поршня; 5—пружина; 6—вакуумный клапан; 7—атмосферный клапан; 8—крышка корпуса; 9—пружина атмосферного клапана; 10—корпус клапана управления; 11—пружина клапана; 12—поршень клапана управления; 13—перепускной клапан; 14—поршень; 15—клапан поршня; 16—манжета поршня; 17—толкатель клапана; 18—упорная шайба поршня; 19—цилиндр.

Гидровакуумный усилитель тормозов Газ 3307 состоит из камеры усилителя, гидравлического цилиндра и клапана управления (см. рис.5.). Корпус камеры соединяется с впускной трубой и атмосферой через клапан управления.

Запорный клапан тормозной системы Газ 3307 установлен в вакуумном баллоне каждого контура. При остановке двигателя он автоматически разъединяет впускную трубу с вакуумным баллоном. Это дает возможность за счет запаса вакуума в системе произвести четыре-пять эффективных торможений.

Регулятор давления тормозов Газ 3307 корректирует давление тормозной жидкости в приводе задних тормозных механизмов в зависимости от изменения нагрузки на задние колеса для предотвращения заноса автомобиля при интенсивном торможении.

В процессе эксплуатации и при замене задних рессор необходимо регулировать усилие, действующее со стороны упругого элемента на поршень регулятора.

   Ну что же, думаю на этом, мы с Вами, поставим, так сказать, жирную точку. Надеюсь Вам что нибудь то поможет из этой статьи.

Если вдруг, Вы что то не нашли, или у Вас просто нет времени на поиски, то я рекомендую ознакомиться со статьями в категорий «Ремонт ГАЗ«.

Я уверен Вы найдете ответ на свой вопрос, а если же нет напишите в комментариях интересующий Вас вопрос я обязательно отвечу.

Для добавления комментариев нужна регистриция

Источник: https://grifon-kamaz.ru/drugoe/tormoznaya-sistema-gaz-3309.html

Тормозная система ГАЗ-3309 (дизель): схема, устройство и особенности

Тормозная система ГАЗ-3309 (дизель), схема которой приведена ниже, отличается простотой и надежностью. Она обеспечивает своевременное торможение грузовика, имеющего высокие показатели проходимости и весьма приличную грузоподъемность. Расстановка ведущих колес по формуле 4х2 рассчитана преимущественно на твердое покрытие, хотя и по бездорожью позволяет перемещаться вполне уверенно. Следовательно, тормоза должны хорошо работать в любых условиях.

Схема тормозной системы ГАЗ-3309 (дизель) с воздухоосушителем

Сама схема представлена на фото ниже.

1. Компрессорная установка.
2. Резервуар ГЦ.
3. Аварийный датчик.
4. Фильтр.
5. Тормозная конструкция заднего колеса.
6. Датчик.
7. Выключатель пневмосигнала.
8. Глушитель.
9. Сливной кран.
10. Тормозное устройство фронтальных колес.
11. Индикатор критического давления.
12. Резервуар воздушный.
13. Клапан обратного типа.
14. Защитный одинарный клапан.
15. Пневмоусилитель.
16. Модулятор.
17. Контрольный клапан.
18. Атмосферный баллон.
19. Сушитель воздуха.
20. Датчик поршня.
21. Тормозной кран с двумя секциями.

Общее описание

При проектировке грузовика, который создавался практически с нуля, было принято решение разработать кардинально новую схему тормозной системы. Дизель ГАЗ-3309 оснастили конструкцией, которая не зависела от предшествующих модификаций. Составляющие элементы ТС условно делятся на три категории:

1. Рабочий (основной) узел.
2. Тормоз стояночный.
3. Запасной блок.

Все системы направлены на одно действие – снижение скорости либо полную остановку автомобиля, в зависимости от подаваемых водителем команд. Немаловажным является тот фактор, что для грузового транспорта тормоза должны быть максимально надежными, гарантирующими остановку транспортного средства в любой ситуации, во избежание аварии с тяжелыми последствиями.

Основная система называется так, потому что эксплуатируется постоянно при движении авто. Любая конструкция тормозов состоит из привода и механики. Первый узел отвечает за активацию системы в нужный период, а механика создает сопротивление движению.

Управление и назначение

Основным органом управления системы тормозов автомобилей ГАЗ-3309 является ножная педаль. Она устанавливается между аналогами сцепления и газа. Нужно отметить, что на предшественниках данный элемент имел очень тугой выжим. Обновленная конструкция лишена этого недостатка полностью, педаль идет мягко и плавно, что сравнимо с зарубежными аналогами.

В грузовике 3309 стояночный и запасной тормоза объединены в один комплект. Это позволило уменьшить количество комплектующих элементов с одновременным упрощением конструкции.

Так называемый «ручник» служит для удержания транспортного средства на уклоне при трогании с места либо во время длительных стоянок.

Опытные водители знают, что это важный элемент, так как груженую машину очень сложно поймать без отката, даже при небольшом уклоне. Ниже изображена стояночная тормозная система ГАЗ-3309 (дизель).

Схема приведена с пояснениями:

1. Фиксатор.
2. Рукоять рычажного типа.
3. Статичный диск.
4. Разжимной элемент.
5. Колодки тормозные.
6. Толкатель.
7. Барабанный механизм.
8. Пружина.
9. Палец.
10. Основной барабан.

Механика

Этот механизм состоит из разнообразных фрикционных деталей, монтируемых в прямой агрегации с колесом. Стояночный аналог в этом месте не агрегирует с главным узлом, имея отдельную конструкцию. Она монтируется на карданном валу с фиксацией при включении.

В устройстве и схеме тормозной системы ГАЗ-3309 (дизель) предусмотрены барабанные элементы, поскольку считаются оптимальными для рассматриваемого типа грузовых машин.

Кроме самого барабана в конструкцию входят неподвижные колодки ленточной конфигурации, придавливаемые к нему.

Корпусная часть тесно взаимодействует с колесом, вращаясь вместе с ним. Во внутренней части имеются тормозные колодки на пружинах. При нажатии педали они прижимаются к барабану, замедляя его обороты. Фиксируются на ступице автомобиля они при помощи болтового крепления, обеспечивающего максимальное усилие. Материалом изготовления для колодок служит фрикционный сплав, устойчивый к истиранию.

Приводная часть

Привод в схеме тормозной системы ГАЗ-3309 (дизель) нужен для управления механизмом с последующим совершением определенных манипуляций. На грузовик монтируются механический и гидравлический рабочие приводы, отвечающие за функционирование стояночного и основного узла. Гидропривод выбран не случайно, так как считается оптимальным вариантом для простого грузовика.

Кроме указанной модификации, существуют еще приводы пневматической и электрической конфигурации, которые имеют узкую специализацию, и на автомобилях рассматриваемой серии не эксплуатируются. Ниже, для наглядности, на рисунке изображен колесный тормозной механизм.

Пояснения:

1. Колодка тормоза.
2. Защита-колпак.
3. Резервуар цилиндра.
4. Поршень.
5. Манжета.
6. Поршень ведомый.
7. Пружина стяжная.
8. Скоба направляющая.
9. Щит тормозной.
10. Шайба.
11. Гайка.
12. Пальчиковый эксцентрик.
13. Втулки.
14. Пластины эксцентрика.
15. Метки.
16. Люк смотровой.

Особенности

Обзор устройства тормозов грузовиков ГАЗ-3307 и 09 продолжим изучением своеобразной системы сигнализации, оповещающей о неисправности тормозов. Кроме того, в конструкцию входит усилитель гидровакуумного типа с резервуаром и запорным клапаном. Раздельные гидравлические контуры смонтированы на каждой оси транспортного средства. Это дает возможность, при выходе из строя одного контура, обеспечить выполнение возложенных обязанностей, предупреждая возникновение аварийных ситуаций.

Баллонные резервуары отвечают за питание каждого отсека по отдельности, что сделано также в целях безопасности.

По ходу контуров предусмотрен встроенный контроллер усилия тормозных сил, служащий для создания требуемого давления, если один из контуров сломается либо потребуется корректировка равного нажатия на каждое колесо.

Проще говоря, приспособление не дает удвоить силу давления в рабочем контуре. При этом дистанция хода педали увеличивается, что требует от водителя максимального ее выжима.

Тормозной цилиндр

В полный обзор устройства тормозов грузовика ГАЗ-3307 и 09 следует включить изучение особенностей главного тормозного цилиндра. Он активируется от нажатия педали, создавая за счет небольших поршней требуемое давление в контуре. Этот элемент располовинен для каждого контура. Поршни с плавающими головками являются модификацией перепускного клапана. Во время свободного состояния педали ТЦ связывается с расширительным резервуаром.

При нажатии на педаль поршни начинают движение, садятся на место и плотно перекрываются. Соответственно, прекращается взаимодействие ТЦ и бачка. При нормальной ежедневной работе грузовика уровень тормозной смеси приближен к максимальному показателю, особенно на новых колодках и снятом индикаторе. Ниже приведено изображение тормозного крана, без которого не обойтись при переоборудовании тормозной системы ГАЗ-3309.

Значения:

1. Рычажный корпус.
2. Парный рычаг.
3. Фиксирующий болт.
4. Кулачок.
5. Рабочая тяга.
6. Направляющий элемент.
7. Шток для прицепной секции.
8. Диафрагма.
9. Клапанное седло.
10. Клапан впуска.
11. Выпускной клапан.
12. Выключатель «стопа».
13. Выключатель сигнала.
14. Диафрагма.
15. Шток.
16. Корпус.

Усилитель

Этот элемент нужен для того, чтобы создавать добавочное давление в контурах узла. Это дает возможность улучшить качество торможения машины, при этом не требуется максимального усилия для нажатия педали. Принцип действия гидравлического вакуумного усилителя основан на создании дополнительного давления во впускной части силового агрегата, что обуславливает аналогичное действие и в ТЦ.

При поломке механизма качество торможения резко ухудшается, поскольку во впускную трубу двигателя подается постоянный поток воздуха. Это способствует обеднению топливной смеси в части цилиндров. По этой причине автомобиль может заглохнуть. При этом завести его получится только после ремонта тормозной системы ГАЗ-3309 (дизель). Схема устроена таким образом, что при указанной неисправности несгоревшая смесь удаляет смазку и царапает зеркало цилиндра.

Принцип работы

После нажатия педали усилитель гидровакуумного действия улавливает данный маневр, многократно повышая усилие, переправляя его на главный ТЦ транспортного средства. На рабочих контурах поршневые элементы увеличивают давление жидкости в соответствии с силой нажатия педали. Сила давления при этом резко повышается, рабочие цилиндры колес смещают колодки в барабанах ТС.

Если педаль продолжает движение, усилие возрастает и далее, после чего механизмы полностью приводятся в рабочее состояние. Колодки, входя в сцепление с барабанными элементами, замедляют вращение колес с максимальным усилием там, где колесо входит в контакт с дорогой. Тормозная сила противодействует вращательному аналогу, в результате чего машина замедляется.

Для возобновления движения водитель снимает ногу с педали, после чего возвратный пружинный механизм возвращает ее в свободную позицию. Следом за этим элементом освобождаются поршни ТЦ. Колодки отходят от поверхности под усилием специальных пружин. Избыток смазки выдавливается через открытые головки, подается в расширительный бак. При этом показатель давления снижается до минимума.

Как прокачать тормоза на ГАЗ-3309?

Прокачка системы осуществляется следующим образом:

1. Хорошо очищают перепускные клапана на цилиндрах колес.
2. Отвинчивают крышку налива резервуара ГЦ (главный цилиндров).
3. Заполняют бачок тормозной жидкостью. Заливать необходимо состав, предусмотренный инструкцией по эксплуатации.
4. Давление в воздушных баллонах должно соответствовать показателю 0,6-0,8 Мпа.
5. Прокачивают контур гидропривода передних колес.
6. Снимают колпак перепускного клапана правого фронтального тормоза, надевают резиновый шланг, опускают его свободный край в тормозную жидкость, предварительно налитую в стеклянную емкость.
7. Отвинчивают перепускной клапан на пол-оборота, выжимают несколько раз педаль тормоза. Гидропривод прокачивают до момента прекращения появления пузырьков в сосуде, куда опущен резиновый шланг.
8. Закручивают перепускной клапан при нажатой педали.
9. Прокачивают ТЦ левого переднего колеса аналогичным способом.
10. Проделывают операцию с элементами заднего привода таким же методом.
11. Прокачку выполняют в указанной выше последовательности.
12. В бачок ГЦ доливают тормозную жидкость. Уровень должен быть на 1-2 сантиметра ниже максимального указателя на горловине бачка.

Выполняя указанную операцию, необходимо доливать рабочую жидкость, не допуская осушения дна резервуара.

Обслуживание

Профилактические меры по обслуживанию тормозной системы заключаются в периодическом осмотре соединений и уплотнений на предмет прокачки, надежности крепления, общего состояния узла.

Чтобы избежать частого ремонта тормозов ГАЗ-3309, следует регулярно менять картридж воздухоосушителя. Кроме того, в зимнее время нужно следить за сливом конденсата, предотвращая его замерзание.

Также необходимо обращать внимание на плотность прилегания чехла крана к корпусу и его состояние. Герметичность механизма проверяют при помощи мыльного состава.

Источник: https://FB.ru/article/462809/tormoznaya-sistema-gaz--dizel-shema-ustroystvo-i-osobennosti

Как Прокачать Тормоза На Газ 3309 ~ VESKO-TRANS.RU

Газ-автомобильная тормозная система3309, 3308, ГАЗ-33081 Садко

Автомобили ГАЗ3309, 3308, ГАЗ-33081 Садко оснащен 3 тормозными системами:

— контроль износа колесных тормозных накладок через два отверстия в тормозных панелях, закрытых съемными заглушками;

— система, которая уведомляет водителя о применении системы стояночного тормоза;

Принципиальная схема рабочей тормозной системы приведена на рис. 1.

— Отсоедините шланг подачи воздуха от компрессора и отсоедините шланг подачи масла.

— Раскатать три гайки и одну крепежный болт компрессор к двигателю и снимите компрессор.

— Закрепить компрессор вертикально на картере 2 под давлением (см. Рис. 3).

— Снимите клапаны впускного и выпускного клапанов.

в качестве

накачать тормозит в одиночку, без посторонней помощи

Я использовал этот простой метод в течение многих лет. Добавлю, что при заполнении пустой системы рекомендуется сначала.

Проблемы с тормозами, газ3309

препятствия с тормозами, газ3309.

— Нажмите стопорное кольцо 10 и поршневой палец 9 поршня.

— Откручиваем монтажные болты и снимаем боковую крышку 12;

— Нажмите на штифт 15 и потяните штифт 16, удерживая штифт 17 от падения.

В тормозном приводе используются три унифицированных главных цилиндра: один в гидроприводе для передних тормозных механизмов, два. к спине.

— отсоединить шланг или трубу от тормозного цилиндра;

— откручиваем выпускной клапан от цилиндра;

— Смажьте поверхность деталей тонким слоем смазки Litol.

— Измерьте положение толкателя пневматического усилителя с помощью суппорта.

— Подсоедините главный цилиндр к пневматическому усилителю, крутящий момент гайки составляет 2,4-3,6 кг / см.

— Закрепите крепление на пневматическом модуле усилителя цилиндра-модулятора.

Необходимость замены определяется образованием конденсата в воздушных баллонах. Накопление огромного количества конденсата в пневмоприводах тормозного привода может привести к их отказу в работе.

Необходимо следить за состоянием защитного кожуха крана и его герметичностью по отношению к корпусу, так как попадание грязи на рычажную систему и чистящие поверхности крана приводит к неисправности.

• Trend Источник: https://vesko-trans.ru/kak-prokachat-tormoza-na-gaz-3309/


  Как прокачать тормоза на газ 3307 — Авто-мастерская онлайн

     Здравствуйте Уважаемые друзья! В сегодняшней статье мы с Вами разберем и познакомимся с тормозной системой грузовика Газ 3307. Газ 3307 оборудован тремя тормозными системами: рабочий основной, действующий на все колеса; запасной – это если, допустим, у Вас отказали задние тормоза передние остаются в рабочем состояние, так – как у Газ 3307, тормозная система двух контурная: один контур на задние колеса и второй соответственно на передние.И так, если отказал один контур второй остается рабочим, то есть, как получается запасной. И третья система: это конечно стояночный (ручной) тормоз. На старых моделях Газ 3307 стояночная тормозная система имеет механический привод, который воздействует на барабанный тормозной механизм, закрепленный на коробке передач. (см. рис.1.)Рис.1. Стояночный тормоз Газ 3307, старого образца.На новых моделях Газ 3307, уже начали устанавливать стояночный тормоз с воздействием на задние колеса.(см. рис.2.) Данная конструкция, стояночного тормоза, на легковых автомобилях используется уже достаточно давно.А вот на грузовых автомобилях не так уж давно. Боюсь конечно ошибиться, но все таки скажу: такую систему стояночного тормоза на грузовиках Газ 3307 начали устанавливать примерно после 2000 года.(Но если ошибаюсь прошу прощения, точно не помню, но это не так уж важно).Рис.2. Ручной (стояночный) тормоз Газ 3307, нового образца.1. Рычаг; 2. Передний трос; 3. Заглушка; 4. Регулировочный винт; 5. Разжимное звено; 6. Опорная втулка; 7. Рычаг привода; 8,9. Задние тросы; 10. Рычаг уравнителя; 11. Уравнитель; 12. Кронштейн; 13. Регулировочная гайка; 14. Контргайка.Стоит обратить особое внимание на регулировку стояночного тормоза Газ 3307. И нужно поддерживать в рабочем состояние. Если не правильно отрегулирован, то может быть самоторможение или же слабое торможение стояночного тормоза. Могут быть разные последствия, поэтому, лучше во время и правильно отрегулировать стояночный тормоз.Что бы отрегулировать стояночный тормоз Газ 3307 нужно проделать следующие действия. Если при торможении стояночной тормоз­ной системой рычаг 1 (см. рис.2) при при­ложении к нему усилия 600 Н (60 кгс) и более фиксируется на крайних верхних зу­бьях сектора, то следует отрегулировать привод в следующем порядке:

  •  опустить рычаг 1 в крайнее нижнее поло­жение, а рычаг коробки передач в нейт­ральное положение;
  •  полностью ослабить натяжение тросов, отпустив регулировочную гайку 13;
  •  поднять задние колеса домкратом;
  •  снять заглушку 3 в тормозном механизме;
  •  выворачивая отверткой через прорезь в щите регулировочный винт 4, выбрать зазор между разжимным звеном 5 и рычагом 7 привода, вращая рукой колесо вперед до его затормаживания;
  •  завернуть винт 4 до начала свободного вращения колеса;
  •  установить заглушку в тормозной меха­низм;
  •  отрегулировать второе колесо в той же последовательности;
  •  переместить рычаг 1 на один зуб запира­ющего механизма;
  •  вращая регулировочную гайку 13 перед­него троса, натянуть задние тросы до начала притормаживания одного из колес;
  •  опустить рычаг 1 в крайнее нижнее поло­жение и убедиться в отсутствии приторма­живания задних колес;
  •  законтрить регулировочную гайку 13 контргайкой;
  •  опустить автомобиль на колеса.

  При правильно отрегулированном приво­де, стояночной тормозной системы, рычаг при­вода при приложении усилия 600 Н (60 кгс) должен перемещаться на 15-20 зубцов за­пирающего механизма.

  ГАЗ-3309, ГАЗ-33098. АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ

содержание   ..  9  10  11  .. Принципиальная схема тормозной системы автомобилей с АБС показана на рис. 8.3. Автомобили оборудованы антиблокировочной системой тормозов (АБС). АБС эффективна при экстренном торможении на дороге с различным покрытием (например, асфальт-лёд) и предотвращает блокировку колёс, находящихся в менее благоприятных по сцеплению условиях (на льду), обеспечивая минимальный тормозной путь автомобиля для данного дорожного покрытия (льда) при сохранении его устойчивости и управляемости. https://www.youtube.com/watch?v=QIrQQqfQAt4 Для получения оптимального эффекта при экстренном торможении автомобиля с использованием АБС необходимо нажимать на тормозную педаль с максимальным усилием, при одновременном нажатии на педаль сцепления. Электрическая часть АБС состоит из 4-х датчиков АБС (в колёсных узлах автомобиля), 3-х модуляторов (на пневмоусилителях), блока управления (БУ) АБС (в кабине на правой боковине), кнопки диагностики ABS (на щитке приборов), сигнализатора неисправности ABS (в правом блоке контрольных ламп) и жгута АБС, соединяющего датчики и модуляторы с БУ АБС. К БУ АБС подключены две цепи питания: для модуляторов через 3-й предохранитель 25А в блоке предохранителей АБС и непосредственно для БУ АБС через 1-й предохранитель 5А в блоке предохранителей АБС. Питание воздухоосушителя осуществляется через 2-й предохранитель 10А. Блок предохранителей АБС расположен за заглушкой, находящейся ниже заглушки блоков предохранителей. Рис. 8.3. Принципиальная схема тормозной системы автомобилей с АБС: 1 компрессор 2 – воздухоосушитель с пневматическим регулятором 3 – регенерационный воздушный баллон 4 – защитный двухконтурный клапан 5 – датчик падения давления воздуха 6 – воздушный баллон 7 – кран слива конденсата 8 – тормозной двухсекционный кран с рычагом 9 – датчик частоты вращения ротора АБС 10 – тормозной механизм с ротором АБС на ступице 11 – манометр электрический 12 зуммер 13 – сигнализатор аварийного хода поршня и падения уровня тормозной жидкости 14 – сигнализатор ABS 15 – бачок двухсекционный 16 – пневмоусилитель с главным цилиндром 17 фильтр 18 – датчик аварийного хода поршня 19 – клапан контрольного вывода 20 – модулятор АБС 21 – блок управления АБС 22 – датчик включения сигнала «СТОП» 23 – датчик манометра 24 – лампа сигнала «СТОП» 25 – датчик падения уровня тормозной жидкости 26 – шумоглушитель Сигнализатор неисправности ABS загорается на несколько секунд при каждом включении приборов, а затем гаснет, что подтверждает исправность системы АБС. Постоянное горение сигнализатора или его загорание в движении указывает на неисправность АБС. При неисправности АБС автомобиль должен быть проверен на станции технического обслуживания. Заполнение гидравлического привода тормозов тормозной жидкостью автомобилей с АБС Тщательно очистить от грязи перепускные клапаны на колёсных цилиндрах. Отвернуть и снять с пополнительного бачка главных цилиндров крышку с датчиком аварийного падения уровня тормозной жидкости и заполнить привод тормозной жидкостью. Запрещается заполнять гидропривод тормозными жидкостями, не предусмотренными картой смазки, минеральными маслами, а также промывать его бензином или керосином. При прокачке тормозной системы гидропривода воздушные баллоны должны быть заполнены воздухом (давление – 0,6-0,8 Мпа (6,0-8,0 кгс/см2). Прокачать контур гидропривода рабочего тормоза передней оси. Снять колпачок на перепускном клапане колёсного цилиндра правого переднего тормоза, надеть резиновый шланг, опустить свободный конец шланга в тормозную жидкость, налитую в стеклянный сосуд. Отвернуть перепускной клапан на 1/2-3/4 оборота и нажать несколько раз на педаль тормоза. Прокачать гидропривод до тех пор, пока из шланга, погруженного в сосуд с жидкостью, не прекратится выделение пузырьков воздуха. Завернуть перепускной клапан при нажатии педали тормоза. Прокачать колёсный цилиндр левого переднего тормоза, выполнив работы, указанные в п.п. 4 и 5. Прокачать контур гидропривода рабочего тормоза заднего моста автомобиля. Выполнить работы, указанные в п.п. 4 и 5, в следующей последовательно- сти: правый тормозной механизм левый тормозной механизм. Долить жидкость в пополнительный бачок главных цилиндров до уровня на 32-35 мм ниже верхней кромки горловины бачка и установить крышку с датчиком аварийного уровня. Во время выполнения работ, указанных в п.п. 4-8, необходимо доливать тормозную жидкость в бачок главных цилиндров, не допуская «сухого дна» в резервуарах бачка, иначе в систему вновь попадёт воздух. Контролировать наличие давления в воздушных баллонах. ГАЗ-3309, ГАЗ-33098. БУКСИРНЫЕ ПРИСПОСОБЛЕНИЯ Буксирные устройства предназначены для вытаскивания застрявшего или буксировки неисправного автомобиля. Переднее буксирное устройство (типа шкворень-вилка) состоит из двух шкворней, вставленных в отверстие буксирных вилок. Шкворень стопорится с помощью пружинного фиксатора. Заднее буксирное устройство аналогично по устройству переднему и состоит из одной буксирной вилки со шкворнем, зафиксированным в нижней части шпилькой. В тяжелых дорожных условиях, и особенно в условиях низких температур, буксировку или вытаскивание производить только за оба передних шкворня. Тормозная система газ 3309 Принципиальная схема тормозной системы автомобилей с АБС показана на рис. 8.3. Автомобили оборудованы антиблокировочной системой тормозов (АБС). АБС эффективна при экстренном торможении на дороге с различным покрытием (например, асфальт-лёд) и предотвращает блокировку колёс, находящихся в менее благоприятных по сцеплению условиях (на льду), обеспечивая минимальный тормозной путь автомобиля для данного дорожного покрытия (льда) при сохранении его устойчивости и управляемости. https://www.youtube.com/watch?v=QIrQQqfQAt4 Для получения оптимального эффекта при экстренном торможении автомобиля с использованием АБС необходимо нажимать на тормозную педаль с максимальным усилием, при одновременном нажатии на педаль сцепления. Электрическая часть АБС состоит из 4-х датчиков АБС (в колёсных узлах автомобиля), 3-х модуляторов (на пневмоусилителях), блока управления (БУ) АБС (в кабине на правой боковине), кнопки диагностики ABS (на щитке приборов), сигнализатора неисправности ABS (в правом блоке контрольных ламп) и жгута АБС, соединяющего датчики и модуляторы с БУ АБС. К БУ АБС подключены две цепи питания: для модуляторов через 3-й предохранитель 25А в блоке предохранителей АБС и непосредственно для БУ АБС через 1-й предохранитель 5А в блоке предохранителей АБС. Питание воздухоосушителя осуществляется через 2-й предохранитель 10А. Блок предохранителей АБС расположен за заглушкой, находящейся ниже заглушки блоков предохранителей. Рис. 8.3 . Принципиальная схема тормозной системы автомобилей с АБС: 1 компрессор  2 – воздухоосушитель с пневматическим регулятором  3 – регенерационный воздушный баллон  4 – защитный двухконтурный клапан  5 – датчик падения давления воздуха  6 – воздушный баллон  7 – кран слива конденсата  8 – тормозной двухсекционный кран с рычагом  9 – датчик частоты вращения ротора АБС  10 – тормозной механизм с ротором АБС на ступице  11 – манометр электрический  12 зуммер  13 – сигнализатор аварийного хода поршня и падения уровня тормозной жидкости  14 – сигнализатор ABS  15 – бачок двухсекционный 16 – пневмоусилитель с главным цилиндром  17 фильтр  18 – датчик аварийного хода поршня  19 – клапан контрольного вывода  20 – модулятор АБС  21 – блок управления АБС  22 – датчик включения сигнала «СТОП»  23 – датчик манометра  24 – лампа сигнала «СТОП»  25 – датчик падения уровня тормозной жидкости  26 – шумоглушитель Сигнализатор неисправности ABS загорается на несколько секунд при каждом включении приборов, а затем гаснет, что подтверждает исправность системы АБС. Постоянное горение сигнализатора или его загорание в движении указывает на неисправность АБС. При неисправности АБС автомобиль должен быть проверен на станции технического обслуживания. Заполнение гидравлического привода тормозов тормозной жидкостью автомобилей с АБС Тщательно очистить от грязи перепускные клапаны на колёсных цилиндрах. Отвернуть и снять с пополнительного бачка главных цилиндров крышку с датчиком аварийного падения уровня тормозной жидкости и заполнить привод тормозной жидкостью. Запрещается заполнять гидропривод тормозными жидкостями, не предусмотренными картой смазки, минеральными маслами, а также промывать его бензином или керосином. При прокачке тормозной системы гидропривода воздушные баллоны должны быть заполнены воздухом (давление – 0,6-0,8 Мпа (6,0-8,0 кгс/см 2 ). Прокачать контур гидропривода рабочего тормоза передней оси. Снять колпачок на перепускном клапане колёсного цилиндра правого переднего тормоза, надеть резиновый шланг, опустить свободный конец шланга в тормозную жидкость, налитую в стеклянный сосуд. Отвернуть перепускной клапан на 1/2-3/4 оборота и нажать несколько раз на педаль тормоза. Прокачать гидропривод до тех пор, пока из шланга, погруженного в сосуд с жидкостью, не прекратится выделение пузырьков воздуха. Завернуть перепускной клапан при нажатии педали тормоза. Прокачать колёсный цилиндр левого переднего тормоза, выполнив работы, указанные в п.п. 4 и 5. Прокачать контур гидропривода рабочего тормоза заднего моста автомобиля. Выполнить работы, указанные в п.п. 4 и 5, в следующей последовательно- правый тормозной механизм  левый тормозной механизм. Долить жидкость в пополнительный бачок главных цилиндров до уровня на 32-35 мм ниже верхней кромки горловины бачка и установить крышку с датчиком аварийного уровня. Во время выполнения работ, указанных в п.п. 4-8, необходимо доливать тормозную жидкость в бачок главных цилиндров, не допуская «сухого дна» в резервуарах бачка, иначе в систему вновь попадёт воздух. Контролировать наличие давления в воздушных баллонах. ГАЗ-3309, ГАЗ-33098. БУКСИРНЫЕ ПРИСПОСОБЛЕНИЯ Буксирные устройства предназначены для вытаскивания застрявшего или буксировки неисправного автомобиля. Переднее буксирное устройство (типа шкворень-вилка) состоит из двух шкворней, вставленных в отверстие буксирных вилок. Шкворень стопорится с помощью пружинного фиксатора. Заднее буксирное устройство аналогично по устройству переднему и состоит из одной буксирной вилки со шкворнем, зафиксированным в нижней части шпилькой. В тяжелых дорожных условиях, и особенно в условиях низких температур, буксировку или вытаскивание производить только за оба передних шкворня. Тормозная система ГАЗ-3309 При выполнении различных ремонтных работ автолюбителю может помочь схема тормозной системы ГАЗ 3309 дизель, поскольку она имеет сложное устройство, которое может вызвать трудности во время самостоятельного устранения неисправностей. Тормоза этого автомобиля позволяют быстро и эффективно остановить грузовик, что способствует повышению безопасности движения. Схема тормозной системы ГАЗ-3309 дизель Во время проектировки подобного транспортного средства инженеры завода приняли решение о разработке его конструкции практически с нуля, что сделало её не похожей на остальные автомобили автоконцерна. Особого упоминания заслуживает тормозная система ГАЗ 3309, которая кардинально отличается от своих предшественников. Изучая её устройство, целесообразно выделить несколько категорий основных элементов, за счет которых обеспечивается корректная работа. К их числу следует отнести: рабочий узел; оборудование стоячного тормоза; запасная система. Все они предназначены для оперативного торможения грузовика либо замедления его движения. Пневмогидравлические тормоза этого автомобиля отличаются надежностью, что особенно важно для грузового транспорта, тормозной путь которого имеет решающее значение при возникновении опасных ситуаций на дороге. Под рабочим узлом подразумевается основная система, которая постоянно используется во время движения, а запасная является резервом на случай отказа первой. Устройство тормозов Рассматривая конструкцию этой системы ГАЗ 3309, необходимо отметить, что стоячная и резервная системы совмещены в один комплект, что следует учитывать при выполнении ремонтных работ. В предыдущих моделях для торможения педаль приходилось выжимать со значительным усилием, однако в новой конструкции инженерам автоконцерна удалось полностью ликвидировать этот недостаток. Устройство тормозов предусматривает наличие следующих элементов: стоячный тормоз — фиксатор, рычаг-рукоятка, диск, трос ручного тормоза разжимной элемент, барабан, колодки, сопутствующие механизмы; приводная часть — колодки, защитные колпаки, поршни, направляющие скобы, щит, резервуары гидроцилиндра, а также прочие комплектующие; тормозной цилиндр — рычажной корпус, тяга, направляющие детали, включатели стоп-сигнала. Читать еще:  Подкатной домкрат 2 т какой лучше Важным элементом конструкции представляется усилитель, который предназначен для увеличения давления в ключевых узлах. За счет этого появляется возможность существенно повысить эффективность торможения без необходимости прикладывать максимальные усилия по отношению к органам управления. Особенности вакуумного насоса Важным элементом конструкции представляется вакуумный усилитель, который способен создавать необходимое давление в системе. За счет этого удается значительно увеличить эффективность торможения, а также снизить необходимое усилие при давлении на педаль. Следует помнить, что некорректная работа этого важного узла — опасная поломка, приводящая к нестабильной работе силового агрегата. Это обусловлено попаданием воздуха во впускную трубу мотора, что способствует обеднению топливной смеси в его цилиндрах. В результате этого автомобиль не может работать длительное время, периодически глохнет. Конструкция системы предполагает удаление смазки, механическое повреждение цилиндров при подобной неисправности, ввиду чего необходимо устранить её как можно раньше. Регулировка стояночного тормоза Одной из наиболее важных работ при обслуживании данного транспортного средства представляется регулировка стояночного тормоза. Она выполняется в несколько этапов, а от автолюбителя потребуется лишь наличие необходимых навыков, гаечного ключа на 24 мм, а также отвертки. Регулировка ручного тормоза осуществляется при помощи следующего алгоритма действий: Опустить рычаг в нижнее положение, а КПП переключить на нейтраль; Вывесить заднее колесо с левой стороны при помощи домкрата, после чего удалить заглушку щита. Вращать его, выворачивая при помощи отвертки регулировочный винт до тех пор, пока оно не будет притормаживаться, после чего открутить винт до свободного вращения колеса. Установить заглушку, опустить колесо, после чего аналогичным образом отрегулировать механизм с правой стороны. Подобные действия позволяют поддерживать систему стоячного тормоза в оптимальном состоянии, что гарантирует их эффективную работу. Методика прокачки тормозов Многих владельцев данного автомобиля интересует, как правильно прокачивать тормозную систему для более эффективной работы. Это актуальная проблема для многих моделей отечественных грузовиков, для решения которой требуется комплексный подход. Выполнить подобный тюнинг можно, придерживаясь следующей инструкции: Очистить клапанные механизмы цилиндров каждого колеса. Отвинтить крышку цилиндров. Заполнить его жидкостью, рекомендованной производителем. Прокачать контур передних колес. Демонтировать колпак клапана тормозного механизма, установить шланг, разместить другой его конец в емкости с тормозной жидкостью. Открутить клапан на половину оборота, после чего несколько раз выжать тормозную педаль. Закрутить клапан обратно, прокачать остальные колеса с помощью подобного метода. При заливке тормозной жидкости целесообразно помнить, что её оптимальный уровень располагается на 2-3 см ниже максимально рекомендуемой отметки. Заключение Тормозная система ГАЗ 3309 позволяет эффективно остановить транспортное средство в различных условиях. При этом она отличается сложным устройством, ознакомиться с которым поможет подробная схема. При желании автолюбитель может самостоятельно прокачать систему, улучшив её работу. Источник: https://pk-motors.ru/raznoe/tormoznaya-sistema-gaz-3309.html VESKO-TRANS.RU. Газ 3309 схема тормозов ГазГаз 3309 схема тормозов Система тормозов автомобилей ГАЗ-3309, 3308, ГАЗ-33081 Садко Автомобили ГАЗ-3309, 3308, ГАЗ-33081 Садко оборудованы 3-мя тормозными системами: — контроль за износом накладок колесных тормозных устройств через два отверстия в тормозных щитах, закрытых съемными заглушками; — система, оповещающая водителя о включении стояночной тормозной системы; Принципная схема рабочей тормозной системы показана на рис. 1. — Отсоединить шланг подвода воздуха к компрессору и отсоединить шланг подвода масла. — Отвернуть три гайки и один болт крепления компрессора к движку и снять компрессор. Читайте так же — Закрепить в тисках вертикально компрессор за картер 2 (см. рис. 3). — Снять пластинчатые клапаны впускного и выпускного клапанов. Как прокачать тормоза в одиночку, без посторонней помощи Этим не хитрецким методом пользуюсь много лет. Добавлю что при заполнении пустой системы рекомендуется снача Тормозная система ГАЗ-3309 При выполнении различных ремонтных работ автолюбителю может помочь схема тормозной системы ГАЗ 3309 дизель, поскольку она имеет сложное устройство, которое может вызвать трудности во время самостоятельного устранения неисправностей. Тормоза этого автомобиля позволяют быстро и эффективно остановить грузовик, что способствует повышению безопасности движения. Понравилась статья? Поделиться с друзьями: Русский

Схема тормозной системы ГАЗ-3309 дизель

Статья обновлена 23. 05.2019

При выполнении различных ремонтных работ автолюбителю может помочь схема тормозной системы ГАЗ 3309 дизель, поскольку она имеет сложное устройство, которое может вызвать трудности во время самостоятельного устранения неисправностей. Тормоза этого автомобиля позволяют быстро и эффективно остановить грузовик, что способствует повышению безопасности движения.

Содержание:

• Схема тормозной системы ГАЗ-3309 дизель
  • Устройство тормозов
• Особенности вакуумного насоса
• Регулировка стояночного тормоза
• Методика прокачки тормозов
• Заключение

Схема тормозной системы ГАЗ-3309 дизель

Во время проектировки подобного транспортного средства инженеры завода приняли решение о разработке его конструкции практически с нуля, что сделало её не похожей на остальные автомобили автоконцерна. Особого упоминания заслуживает тормозная система ГАЗ 3309, которая кардинально отличается от своих предшественников.

Изучая её устройство, целесообразно выделить несколько категорий основных элементов, за счет которых обеспечивается корректная работа. К их числу следует отнести:

• рабочий узел;
• оборудование стоячного тормоза;
• запасная система.

Исправная тормозная система обеспечивает безопасность вождения

Все они предназначены для оперативного торможения грузовика либо замедления его движения. Пневмогидравлические тормоза этого автомобиля отличаются надежностью, что особенно важно для грузового транспорта, тормозной путь которого имеет решающее значение при возникновении опасных ситуаций на дороге.

Под рабочим узлом подразумевается основная система, которая постоянно используется во время движения, а запасная является резервом на случай отказа первой.

Устройство тормозов

Рассматривая конструкцию этой системы ГАЗ 3309, необходимо отметить, что стоячная и резервная системы совмещены в один комплект, что следует учитывать при выполнении ремонтных работ. В предыдущих моделях для торможения педаль приходилось выжимать со значительным усилием, однако в новой конструкции инженерам автоконцерна удалось полностью ликвидировать этот недостаток.

Устройство тормозов предусматривает наличие следующих элементов:

• стоячный тормоз — фиксатор, рычаг-рукоятка, диск, трос ручного тормоза разжимной элемент, барабан, колодки, сопутствующие механизмы;
• приводная часть — колодки, защитные колпаки, поршни, направляющие скобы, щит, резервуары гидроцилиндра, а также прочие комплектующие;
• тормозной цилиндр — рычажной корпус, тяга, направляющие детали, включатели стоп-сигнала.

Важным элементом конструкции представляется усилитель, который предназначен для увеличения давления в ключевых узлах. За счет этого появляется возможность существенно повысить эффективность торможения без необходимости прикладывать максимальные усилия по отношению к органам управления.

Особенности вакуумного насоса

Важным элементом конструкции представляется вакуумный усилитель, который способен создавать необходимое давление в системе. За счет этого удается значительно увеличить эффективность торможения, а также снизить необходимое усилие при давлении на педаль. Следует помнить, что некорректная работа этого важного узла — опасная поломка, приводящая к нестабильной работе силового агрегата.

Это обусловлено попаданием воздуха во впускную трубу мотора, что способствует обеднению топливной смеси в его цилиндрах. В результате этого автомобиль не может работать длительное время, периодически глохнет. Конструкция системы предполагает удаление смазки, механическое повреждение цилиндров при подобной неисправности, ввиду чего необходимо устранить её как можно раньше.

Тормозная система ГАЗ 3309

Регулировка стояночного тормоза

Одной из наиболее важных работ при обслуживании данного транспортного средства представляется регулировка стояночного тормоза. Она выполняется в несколько этапов, а от автолюбителя потребуется лишь наличие необходимых навыков, гаечного ключа на 24 мм, а также отвертки.

Регулировка ручного тормоза осуществляется при помощи следующего алгоритма действий:

1. Опустить рычаг в нижнее положение, а КПП переключить на нейтраль;
2. Вывесить заднее колесо с левой стороны при помощи домкрата, после чего удалить заглушку щита.
3. Вращать его, выворачивая при помощи отвертки регулировочный винт до тех пор, пока оно не будет притормаживаться, после чего открутить винт до свободного вращения колеса.
4. Установить заглушку, опустить колесо, после чего аналогичным образом отрегулировать механизм с правой стороны.

Подобные действия позволяют поддерживать систему стоячного тормоза в оптимальном состоянии, что гарантирует их эффективную работу.

Методика прокачки тормозов

Многих владельцев данного автомобиля интересует, как правильно прокачивать тормозную систему для более эффективной работы. Это актуальная проблема для многих моделей отечественных грузовиков, для решения которой требуется комплексный подход. Выполнить подобный тюнинг можно, придерживаясь следующей инструкции:

1. Очистить клапанные механизмы цилиндров каждого колеса.
2. Отвинтить крышку цилиндров.
3. Заполнить его жидкостью, рекомендованной производителем.
4. Прокачать контур передних колес.
5. Демонтировать колпак клапана тормозного механизма, установить шланг, разместить другой его конец в емкости с тормозной жидкостью.
6. Открутить клапан на половину оборота, после чего несколько раз выжать тормозную педаль.
7. Закрутить клапан обратно, прокачать остальные колеса с помощью подобного метода.

При заливке тормозной жидкости целесообразно помнить, что её оптимальный уровень располагается на 2-3 см ниже максимально рекомендуемой отметки.

Заключение

Тормозная система ГАЗ 3309 позволяет эффективно остановить транспортное средство в различных условиях. При этом она отличается сложным устройством, ознакомиться с которым поможет подробная схема. При желании автолюбитель может самостоятельно прокачать систему, улучшив её работу.

Читайте еще:

Тормозная система ГАЗ-3309 (дизель): схема, устройство и особенности

Тормозная система ГАЗ-3309 (дизель), схема которой приведена ниже, отличается простотой и надежностью. Она обеспечивает своевременное торможение грузовика, имеющего высокие показатели проходимости и весьма приличную грузоподъемность. Расстановка ведущих колес по формуле 4х2 рассчитана преимущественно на твердое покрытие, хотя и по бездорожью позволяет перемещаться вполне уверенно. Следовательно, тормоза должны хорошо работать в любых условиях.

Схема тормозной системы ГАЗ-3309 (дизель) с воздухоосушителем

Сама схема представлена на фото ниже.

1. Компрессорная установка.
2. Резервуар ГЦ.
3. Аварийный датчик.
4. Фильтр.
5. Тормозная конструкция заднего колеса.
6. Датчик.
7. Выключатель пневмосигнала.
8. Глушитель.
9. Сливной кран.
10. Тормозное устройство фронтальных колес.
11. Индикатор критического давления.
12. Резервуар воздушный.
13. Клапан обратного типа.
14. Защитный одинарный клапан.
15. Пневмоусилитель.
16. Модулятор.
17. Контрольный клапан.
18. Атмосферный баллон.
19. Сушитель воздуха.
20. Датчик поршня.
21. Тормозной кран с двумя секциями.

Общее описание

При проектировке грузовика, который создавался практически с нуля, было принято решение разработать кардинально новую схему тормозной системы. Дизель ГАЗ-3309 оснастили конструкцией, которая не зависела от предшествующих модификаций. Составляющие элементы ТС условно делятся на три категории:

1. Рабочий (основной) узел.
2. Тормоз стояночный.
3. Запасной блок.

Все системы направлены на одно действие – снижение скорости либо полную остановку автомобиля, в зависимости от подаваемых водителем команд. Немаловажным является тот фактор, что для грузового транспорта тормоза должны быть максимально надежными, гарантирующими остановку транспортного средства в любой ситуации, во избежание аварии с тяжелыми последствиями.

Основная система называется так, потому что эксплуатируется постоянно при движении авто. Любая конструкция тормозов состоит из привода и механики. Первый узел отвечает за активацию системы в нужный период, а механика создает сопротивление движению.

Управление и назначение

Основным органом управления системы тормозов автомобилей ГАЗ-3309 является ножная педаль. Она устанавливается между аналогами сцепления и газа. Нужно отметить, что на предшественниках данный элемент имел очень тугой выжим. Обновленная конструкция лишена этого недостатка полностью, педаль идет мягко и плавно, что сравнимо с зарубежными аналогами.

В грузовике 3309 стояночный и запасной тормоза объединены в один комплект. Это позволило уменьшить количество комплектующих элементов с одновременным упрощением конструкции. Так называемый «ручник» служит для удержания транспортного средства на уклоне при трогании с места либо во время длительных стоянок. Опытные водители знают, что это важный элемент, так как груженую машину очень сложно поймать без отката, даже при небольшом уклоне. Ниже изображена стояночная тормозная система ГАЗ-3309 (дизель).

Схема приведена с пояснениями:

1. Фиксатор.
2. Рукоять рычажного типа.
3. Статичный диск.
4. Разжимной элемент.
5. Колодки тормозные.
6. Толкатель.
7. Барабанный механизм.
8. Пружина.
9. Палец.
10. Основной барабан.

Механика

Этот механизм состоит из разнообразных фрикционных деталей, монтируемых в прямой агрегации с колесом. Стояночный аналог в этом месте не агрегирует с главным узлом, имея отдельную конструкцию. Она монтируется на карданном валу с фиксацией при включении. В устройстве и схеме тормозной системы ГАЗ-3309 (дизель) предусмотрены барабанные элементы, поскольку считаются оптимальными для рассматриваемого типа грузовых машин. Кроме самого барабана в конструкцию входят неподвижные колодки ленточной конфигурации, придавливаемые к нему.

Корпусная часть тесно взаимодействует с колесом, вращаясь вместе с ним. Во внутренней части имеются тормозные колодки на пружинах. При нажатии педали они прижимаются к барабану, замедляя его обороты. Фиксируются на ступице автомобиля они при помощи болтового крепления, обеспечивающего максимальное усилие. Материалом изготовления для колодок служит фрикционный сплав, устойчивый к истиранию.

Приводная часть

Привод в схеме тормозной системы ГАЗ-3309 (дизель) нужен для управления механизмом с последующим совершением определенных манипуляций. На грузовик монтируются механический и гидравлический рабочие приводы, отвечающие за функционирование стояночного и основного узла. Гидропривод выбран не случайно, так как считается оптимальным вариантом для простого грузовика.

Кроме указанной модификации, существуют еще приводы пневматической и электрической конфигурации, которые имеют узкую специализацию, и на автомобилях рассматриваемой серии не эксплуатируются. Ниже, для наглядности, на рисунке изображен колесный тормозной механизм.

Пояснения:

1. Колодка тормоза.
2. Защита-колпак.
3. Резервуар цилиндра.
4. Поршень.
5. Манжета.
6. Поршень ведомый.
7. Пружина стяжная.
8. Скоба направляющая.
9. Щит тормозной.
10. Шайба.
11. Гайка.
12. Пальчиковый эксцентрик.
13. Втулки.
14. Пластины эксцентрика.
15. Метки.
16. Люк смотровой.

Особенности

Обзор устройства тормозов грузовиков ГАЗ-3307 и 09 продолжим изучением своеобразной системы сигнализации, оповещающей о неисправности тормозов. Кроме того, в конструкцию входит усилитель гидровакуумного типа с резервуаром и запорным клапаном. Раздельные гидравлические контуры смонтированы на каждой оси транспортного средства. Это дает возможность, при выходе из строя одного контура, обеспечить выполнение возложенных обязанностей, предупреждая возникновение аварийных ситуаций.

Баллонные резервуары отвечают за питание каждого отсека по отдельности, что сделано также в целях безопасности. По ходу контуров предусмотрен встроенный контроллер усилия тормозных сил, служащий для создания требуемого давления, если один из контуров сломается либо потребуется корректировка равного нажатия на каждое колесо. Проще говоря, приспособление не дает удвоить силу давления в рабочем контуре. При этом дистанция хода педали увеличивается, что требует от водителя максимального ее выжима.

Тормозной цилиндр

В полный обзор устройства тормозов грузовика ГАЗ-3307 и 09 следует включить изучение особенностей главного тормозного цилиндра. Он активируется от нажатия педали, создавая за счет небольших поршней требуемое давление в контуре. Этот элемент располовинен для каждого контура. Поршни с плавающими головками являются модификацией перепускного клапана. Во время свободного состояния педали ТЦ связывается с расширительным резервуаром.

При нажатии на педаль поршни начинают движение, садятся на место и плотно перекрываются. Соответственно, прекращается взаимодействие ТЦ и бачка. При нормальной ежедневной работе грузовика уровень тормозной смеси приближен к максимальному показателю, особенно на новых колодках и снятом индикаторе. Ниже приведено изображение тормозного крана, без которого не обойтись при переоборудовании тормозной системы ГАЗ-3309.

Значения:

1. Рычажный корпус.
2. Парный рычаг.
3. Фиксирующий болт.
4. Кулачок.
5. Рабочая тяга.
6. Направляющий элемент.
7. Шток для прицепной секции.
8. Диафрагма.
9. Клапанное седло.
10. Клапан впуска.
11. Выпускной клапан.
12. Выключатель «стопа».
13. Выключатель сигнала.
14. Диафрагма.
15. Шток.
16. Корпус.

Усилитель

Этот элемент нужен для того, чтобы создавать добавочное давление в контурах узла. Это дает возможность улучшить качество торможения машины, при этом не требуется максимального усилия для нажатия педали. Принцип действия гидравлического вакуумного усилителя основан на создании дополнительного давления во впускной части силового агрегата, что обуславливает аналогичное действие и в ТЦ.

При поломке механизма качество торможения резко ухудшается, поскольку во впускную трубу двигателя подается постоянный поток воздуха. Это способствует обеднению топливной смеси в части цилиндров. По этой причине автомобиль может заглохнуть. При этом завести его получится только после ремонта тормозной системы ГАЗ-3309 (дизель). Схема устроена таким образом, что при указанной неисправности несгоревшая смесь удаляет смазку и царапает зеркало цилиндра.

Принцип работы

После нажатия педали усилитель гидровакуумного действия улавливает данный маневр, многократно повышая усилие, переправляя его на главный ТЦ транспортного средства. На рабочих контурах поршневые элементы увеличивают давление жидкости в соответствии с силой нажатия педали. Сила давления при этом резко повышается, рабочие цилиндры колес смещают колодки в барабанах ТС.

Если педаль продолжает движение, усилие возрастает и далее, после чего механизмы полностью приводятся в рабочее состояние. Колодки, входя в сцепление с барабанными элементами, замедляют вращение колес с максимальным усилием там, где колесо входит в контакт с дорогой. Тормозная сила противодействует вращательному аналогу, в результате чего машина замедляется.

Для возобновления движения водитель снимает ногу с педали, после чего возвратный пружинный механизм возвращает ее в свободную позицию. Следом за этим элементом освобождаются поршни ТЦ. Колодки отходят от поверхности под усилием специальных пружин. Избыток смазки выдавливается через открытые головки, подается в расширительный бак. При этом показатель давления снижается до минимума.

Как прокачать тормоза на ГАЗ-3309?

Прокачка системы осуществляется следующим образом:

1. Хорошо очищают перепускные клапана на цилиндрах колес.
2. Отвинчивают крышку налива резервуара ГЦ (главный цилиндров).
3. Заполняют бачок тормозной жидкостью. Заливать необходимо состав, предусмотренный инструкцией по эксплуатации.
4. Давление в воздушных баллонах должно соответствовать показателю 0,6-0,8 Мпа.
5. Прокачивают контур гидропривода передних колес.
6. Снимают колпак перепускного клапана правого фронтального тормоза, надевают резиновый шланг, опускают его свободный край в тормозную жидкость, предварительно налитую в стеклянную емкость.
7. Отвинчивают перепускной клапан на пол-оборота, выжимают несколько раз педаль тормоза. Гидропривод прокачивают до момента прекращения появления пузырьков в сосуде, куда опущен резиновый шланг.
8. Закручивают перепускной клапан при нажатой педали.
9. Прокачивают ТЦ левого переднего колеса аналогичным способом.
10. Проделывают операцию с элементами заднего привода таким же методом.
11. Прокачку выполняют в указанной выше последовательности.
12. В бачок ГЦ доливают тормозную жидкость. Уровень должен быть на 1-2 сантиметра ниже максимального указателя на горловине бачка.

Выполняя указанную операцию, необходимо доливать рабочую жидкость, не допуская осушения дна резервуара.

Обслуживание

Профилактические меры по обслуживанию тормозной системы заключаются в периодическом осмотре соединений и уплотнений на предмет прокачки, надежности крепления, общего состояния узла. Чтобы избежать частого ремонта тормозов ГАЗ-3309, следует регулярно менять картридж воздухоосушителя. Кроме того, в зимнее время нужно следить за сливом конденсата, предотвращая его замерзание. Также необходимо обращать внимание на плотность прилегания чехла крана к корпусу и его состояние. Герметичность механизма проверяют при помощи мыльного состава.

ГАЗ-3309, ГАЗ-33098. АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ

• Следующая >

ГАЗ-3309, ГАЗ-33098. АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ

Принципиальная схема тормозной системы автомобилей с АБС показана на рис. 8.3.

Автомобили оборудованы антиблокировочной системой тормозов (АБС). АБС эффективна при экстренном торможении на дороге с различным покрытием (например, асфальт-лёд) и предотвращает блокировку колёс, находящихся в менее благоприятных по сцеплению условиях (на льду), обеспечивая минимальный тормозной путь автомобиля для данного дорожного покрытия (льда) при сохранении его устойчивости и управляемости.

Для получения оптимального эффекта при экстренном торможении автомобиля с использованием АБС необходимо нажимать на тормозную педаль с максимальным усилием, при одновременном нажатии на педаль сцепления.

Электрическая часть АБС состоит из 4-х датчиков АБС (в колёсных узлах автомобиля), 3-х модуляторов (на пневмоусилителях), блока управления (БУ) АБС (в кабине на правой боковине), кнопки диагностики ABS (на щитке приборов), сигнализатора неисправности ABS (в правом блоке контрольных ламп) и жгута АБС, соединяющего датчики и модуляторы с БУ АБС.

К БУ АБС подключены две цепи питания: для модуляторов через 3-й предохранитель 25А в блоке предохранителей АБС и непосредственно для БУ АБС через 1-й предохранитель 5А в блоке предохранителей АБС. Питание воздухоосушителя осуществляется через 2-й предохранитель 10А. Блок предохранителей АБС расположен за заглушкой, находящейся ниже заглушки блоков предохранителей.

Рис. 8.3. Принципиальная схема тормозной системы автомобилей с АБС:

1 компрессор 2 – воздухоосушитель с пневматическим регулятором 3 – регенерационный воздушный баллон 4 – защитный двухконтурный клапан 5 – датчик падения давления воздуха 6 – воздушный баллон 7 – кран слива конденсата 8 – тормозной двухсекционный кран с рычагом 9 – датчик частоты вращения ротора АБС 10 – тормозной механизм с ротором АБС на ступице 11 – манометр электрический 12 зуммер 13 – сигнализатор аварийного хода поршня и падения уровня тормозной жидкости 14 – сигнализатор ABS 15 – бачок двухсекционный 16 – пневмоусилитель с главным цилиндром 17 фильтр 18 – датчик аварийного хода поршня 19 – клапан контрольного вывода 20 – модулятор АБС 21 – блок управления АБС 22 – датчик включения сигнала «СТОП» 23 – датчик манометра 24 – лампа сигнала «СТОП» 25 – датчик падения уровня тормозной жидкости 26 – шумоглушитель

Сигнализатор неисправности ABS загорается на несколько секунд при каждом включении приборов, а затем гаснет, что подтверждает исправность системы АБС. Постоянное горение сигнализатора или его загорание в движении указывает на неисправность АБС.

При неисправности АБС автомобиль должен быть проверен на станции технического обслуживания.

Заполнение гидравлического привода тормозов тормозной жидкостью автомобилей с АБС

1. Тщательно очистить от грязи перепускные клапаны на колёсных цилиндрах.

2. Отвернуть и снять с пополнительного бачка главных цилиндров крышку с датчиком аварийного падения уровня тормозной жидкости и заполнить привод тормозной жидкостью. Запрещается заполнять гидропривод тормозными

   жидкостями, не предусмотренными картой смазки, минеральными маслами, а также промывать его бензином или керосином.

3. При прокачке тормозной системы гидропривода воздушные баллоны должны быть заполнены воздухом (давление – 0,6-0,8 Мпа (6,0-8,0 кгс/см2).

4. Прокачать контур гидропривода рабочего тормоза передней оси. Снять колпачок на перепускном клапане колёсного цилиндра правого переднего тормоза, надеть резиновый шланг, опустить свободный конец шланга в тормозную жидкость, налитую в стеклянный сосуд.

5. Отвернуть перепускной клапан на 1/2-3/4 оборота и нажать несколько раз на педаль тормоза. Прокачать гидропривод до тех пор, пока из шланга, погруженного в сосуд с жидкостью, не прекратится выделение пузырьков воздуха.

   Завернуть перепускной клапан при нажатии педали тормоза.

6. Прокачать колёсный цилиндр левого переднего тормоза, выполнив работы, указанные в п.п. 4 и 5.

7. Прокачать контур гидропривода рабочего тормоза заднего моста автомобиля.

   Выполнить работы, указанные в п.п. 4 и 5, в следующей последовательно-

   сти:

8. Долить жидкость в пополнительный бачок главных цилиндров до уровня на 32-35 мм ниже верхней кромки горловины бачка и установить крышку с датчиком аварийного уровня. Во время выполнения работ, указанных в п.п. 4-8, необходимо доливать тормозную жидкость в бачок главных цилиндров, не допуская «сухого дна» в резервуарах бачка, иначе в систему вновь попадёт воздух. Контролировать наличие давления в воздушных баллонах.

ГАЗ-3309, ГАЗ-33098. БУКСИРНЫЕ ПРИСПОСОБЛЕНИЯ

Буксирные устройства предназначены для вытаскивания застрявшего или буксировки неисправного автомобиля.

Переднее буксирное устройство (типа шкворень-вилка) состоит из двух шкворней, вставленных в отверстие буксирных вилок. Шкворень стопорится с помощью пружинного фиксатора.

Заднее буксирное устройство аналогично по устройству переднему и состоит из одной буксирной вилки со шкворнем, зафиксированным в нижней части шпилькой.

В тяжелых дорожных условиях, и особенно в условиях низких температур, буксировку или вытаскивание производить только за оба передних шкворня.

• Следующая >

Рассказать друзьям

• 1

• 2

• 3

• 4

• 5

• 6

• 7

• 8

• 9

• 10

• 11

• 12

• 13

• 14

• 15

✅ Как прокачать тормоза на газ 3307

Грузовой автомобиль ГАЗ 3307 сегодня рабочая лошадка очень многих предпринимателей. Его выбирают те, кому мало обычной Газели, да и машина нужна повместительней и побольше. Автомобиль также отличается высокой надежностью и проходимости. Рамная конструкция обеспечивает грузоподъёмность до 4,5-ой тонн. Несмотря на расстановку ведущих колес 4х2 и на то, что автомобиль предназначен для использования на дорогах с твердым покрытием съехать с нее он все-таки может.

Вполне удачно могут осуществляться и переезды каких-то очень грязных участков где-то в глухих сел. В общем, автомобиль создан в нашей стране и исключительно под наши условия.

Что же касается мотора, то V- образная «восьмерка» мощность 125 лошадиных сил вполне может хватить чтобы автомобиль и водитель комфортно чувствовали себя даже с полной загрузкой кузова. К тому же, начиная с этой модели на автомобиль устанавливается дизель. Это был первый уход от бензиновой и рядной V- образной «шестерки», что стабильно ставились на прошлых автомобилях. В отличие от них здесь дизель полностью был переработан и является вполне экономичной моделью. Внешним отличиям этого грузовика от других мы уделили слово, теперь же перейдем к основной наше теме, а интересует нас сегодня тормозная система газ 3309.

Как прокачать тормоза на газ 3307

Здравствуйте Уважаемые друзья! В сегодняшней статье мы с Вами разберем и познакомимся с тормозной системой грузовика Газ 3307. Газ 3307 оборудован тремя тормозными системами: рабочий основной, действующий на все колеса; запасной — это если, допустим, у Вас отказали задние тормоза передние остаются в рабочем состояние, так — как у Газ 3307, тормозная система двух контурная: один контур на задние колеса и второй соответственно на передние.
И так, если отказал один контур второй остается рабочим, то есть, как получается запасной. И третья система: это конечно стояночный (ручной) тормоз. На старых моделях Газ 3307 стояночная тормозная система имеет механический привод, который воздействует на барабанный тормозной механизм, закрепленный на коробке передач. (см. рис. 1.)

Рис.1. Стояночный тормоз Газ 3307, старого образца.

На новых моделях Газ 3307, уже начали устанавливать стояночный тормоз с воздействием на задние колеса.(см. рис.2.) Данная конструкция, стояночного тормоза, на легковых автомобилях используется уже достаточно давно. А вот на грузовых автомобилях не так уж давно. Боюсь конечно ошибиться, но все таки скажу: такую систему стояночного тормоза на грузовиках Газ 3307 начали устанавливать примерно после 2000 года. (Но если ошибаюсь прошу прощения, точно не помню, но это не так уж важно).

Рис.2. Ручной (стояночный) тормоз Газ 3307, нового образца.

1. Рычаг; 2. Передний трос; 3. Заглушка; 4. Регулировочный винт; 5. Разжимное звено; 6. Опорная втулка; 7. Рычаг привода; 8,9. Задние тросы; 10. Рычаг уравнителя; 11. Уравнитель; 12. Кронштейн; 13. Регулировочная гайка; 14. Контргайка.

Стоит обратить особое внимание на регулировку стояночного тормоза Газ 3307. И нужно поддерживать в рабочем состояние. Если не правильно отрегулирован, то может быть самоторможение или же слабое торможение стояночного тормоза. Могут быть разные последствия, поэтому, лучше во время и правильно отрегулировать стояночный тормоз. Что бы отрегулировать стояночный тормоз Газ 3307 нужно проделать следующие действия. Если при торможении стояночной тормоз­ной системой рычаг 1 (см. рис. 2) при при­ложении к нему усилия 600 Н (60 кгс) и более фиксируется на крайних верхних зу­бьях сектора, то следует отрегулировать привод в следующем порядке:

• опустить рычаг 1 в крайнее нижнее поло­жение, а рычаг коробки передач в нейт­ральное положение;
• полностью ослабить натяжение тросов, отпустив регулировочную гайку 13;
• поднять задние колеса домкратом;
• снять заглушку 3 в тормозном механизме;
• выворачивая отверткой через прорезь в щите регулировочный винт 4, выбрать зазор между разжимным звеном 5 и рычагом 7 привода, вращая рукой колесо вперед до его затормаживания;
• завернуть винт 4 до начала свободного вращения колеса;
• установить заглушку в тормозной меха­низм;
• отрегулировать второе колесо в той же последовательности;
• переместить рычаг 1 на один зуб запира­ющего механизма;
• вращая регулировочную гайку 13 перед­него троса, натянуть задние тросы до начала притормаживания одного из колес;
• опустить рычаг 1 в крайнее нижнее поло­жение и убедиться в отсутствии приторма­живания задних колес;
• законтрить регулировочную гайку 13 контргайкой;
• опустить автомобиль на колеса.

При правильно отрегулированном приво­де, стояночной тормозной системы, рычаг при­вода при приложении усилия 600 Н (60 кгс) должен перемещаться на 15-20 зубцов за­пирающего механизма.

Рабочая тормозная система автомобиля ГАЗ-3307.

На автомобиле ГАЗ-3307 установлен тормозной привод с системой сигнализации неисправностей, с раздельным торможением осей (см.рис.3) и имеющий в каждом контуре гидровакуумный усилитель и вакуумный баллон с запорным клапаном.

Рис.3. Схема тормозной системы Газ 3307.

I—разрежение; II—воздух; III—тормозная жидкость; 1—впускной коллектор (паук) двигателя; 2—запорный клапан; 3—вакуумный баллон переднего контура; 4—сигнализаторы; 5—гидровакуумный усилитель переднего контура; 6—вакуумный баллон заднего контура; 7—тормозной механизм заднего колеса; 8—картер заднего моста; 9—регулятор давления; 10—гидровакуумный усилитель заднего конура ; 11—воздушный фильтр; 12—датчик сигнализатора аварийного падения уровня тормозной жидкости; 13—наполнительный бачок; 14—главный цилиндр; 15—тормозной механизм переднего колеса.

Вакуумные баллоны обеспечивают независимое питание каждого контура. Контроль за величиной вакуума осуществляется вакуумными датчиками с сигнализаторами (на щитке приборов) красного цвета для каждого контура. Загорание одной из ламп сигнализаторов свидетельствует о недостаточной величине вакуума в соответствующем контуре.

В гидроприводе тормозных механизмов задних колес Газ 3307 установлен регулятор давления тормозных сил. Его функции в случае выхода из строя любого из двух контуров выполняет оставшийся исправным контур (переднего или заднего моста).

При этом наблюдается увеличение хода педали на 90—115 мм. Торможение в этом случае может наступать при зазоре между педалью и полом кабины-15 мм.

Главный тормозной цилиндр (ГТЦ).

Рис.4. Детали ГТЦ Газ 3307.

I—первичная полость; II—вторичная полость; 1—защитный колпачок; 2—датчик сигнализатора аварийного падения уровня тормозной жидкости; 3—пополнительный бачок; 4—соединительная втулка; 5—трубка; 6—штуцер бачка; 7 и 20—корпуса; 8—защитный колпак; 9—толкатель; 10 и 18—поршни; 11—упорный болт; 12—уплотнительное кольцо головки; 13—манжета; 14—головка поршня; 15—упорный стержень; 16—возвратная пружина; 17—упор первичного поршня; 19—пружина головки поршня; 21—упор вторичного поршня; 22—пластина клапана; 23—клапан избыточного давления; 24—штуцер.

Принцип работы ГТЦ Газ 3307.

На поршнях главного тормозного цилиндра Газ 3307 установлены плавающие головки 14, выполняющие роль перепускного клапана. В исходном (расторможенном) положении под действием возвратных пружин 16 устанавливается зазор между головкой и поршнем: рабочие полости переднего и заднего контуров при этом сообщаются с бачком 3. (см. рис.4).

При нажатии на педаль тормоза поршни перемещаются, головки 14 под действием пружин 19 прижимаются к торцу поршней, разобщая рабочие полости с бачком, и в приводе создается давление. Уплотнение обеспечивается за счет резиновых колец 12, установленных в головках поршней. Клапаны 23 поддерживают в системе избыточное давление тормозной жидкости 40—80 кПа (0,4—0,8 кгс/см2).

Выход из строя одного из контуров тормозной системы Газ 3307 сопровождается увеличением хода педали тормоза вследствие холостого перемещения поршня неисправного контура. В исправном контуре создается давление тормозной жидкости, необходимое для торможения.

Ремонт и техническое обслуживание ГТЦ Газ 3307.

Для замены износившихся деталей необходимо снять узел с автомобиля, разъединить корпуса 7 и 20 у вывернуть упорные болты 11 и вынуть поршни. Перед сборкой все детали промыть чистой тормозной жидкостью. Не допускать попадания в узел посторонних частиц, грязи, масла. Проверить наличие зазора 0,4—1 мм между торцом поршня и уплотнительным кольцом 12, отжав головку 14 руками до упора. При сборке узла упорные болты 11 должны войти в пазы поршней.

Питание системы тормозов Газ 330766 осуществляется из бачка 3. При снятом датчике 2 и новых накладках тормозных механизмов уровень жидкости в бачке должен быть на уровне метки «МАХ». Понижение уровня жидкости в эксплуатации при исправной тормозной системе Газ 3307 связано с износом накладок в тормозных механизмах, поэтому заливать жидкость в бачок не следует, так как после установки новых накладок уровень жидкости поднимается до нормального.

Управление и назначение

Основным органом управления системы тормозов автомобилей ГАЗ-3309 является ножная педаль. Она устанавливается между аналогами сцепления и газа. Нужно отметить, что на предшественниках данный элемент имел очень тугой выжим. Обновленная конструкция лишена этого недостатка полностью, педаль идет мягко и плавно, что сравнимо с зарубежными аналогами.

В грузовике 3309 стояночный и запасной тормоза объединены в один комплект. Это позволило уменьшить количество комплектующих элементов с одновременным упрощением конструкции. Так называемый «ручник» служит для удержания транспортного средства на уклоне при трогании с места либо во время длительных стоянок. Опытные водители знают, что это важный элемент, так как груженую машину очень сложно поймать без отката, даже при небольшом уклоне. Ниже изображена стояночная тормозная система ГАЗ-3309 (дизель).

Схема приведена с пояснениями:

Фиксатор.

Рукоять рычажного типа.

Статичный диск.

Разжимной элемент.

Колодки тормозные.

Толкатель.

Барабанный механизм.

Пружина.

Палец.

Основной барабан.

Как прокачать тормоза на газ 3307

ГA3-3307. ЗАПОЛНЕНИЕ ГИДРАВЛИЧЕСКОГО ПРИВОДА ТОРМОЗОВ

Исполнители: автомобильный механик и водитель.

Инструмент и приспособления: ключ гаечный

10 мм, шланг для прокачки тормозов, стеклянный сосуд емкостью не менее 0,5 л.

Тщательно очистить от грязи перепускные клапаны на колесных цилиндрах тормозов и гидровакуумных усилителях.

Проверить и при необходимости отрегулировать зазоры между толкателем и поршнем главного цилиндра, а также между колодками и тормозными барабанами.

Отвернуть гайку оси стойки регулятора давления тормозов и отсоединить нижний конец стойки от кронштейна на заднем мосту. Поджать упругий элемент регулятора вверх так, чтобы длинный конец пружины занял горизонтальное положение, и зафиксировать это положение.

Отвернуть датчик сигнализатора аварийного падения уровня тормозной жидкости и заполнить бачок тормозной жидкостью.

Запрещается заполнять гидропривод тормозными жидкостями, не предусмотренными картой смазки, минеральными маслами, а также промывать его бензином или керосином.

Прокачать каждый контур тормозного привода, начиная с заднего.

Снять резиновый защитный колпачок на перепускном клапане гидровакуумного усилителя задних тормозов.

Надеть на перепускной клапан резиновый шланг для прокачки привода тормозов.

Опустить свободный конец шланга в тормозную жидкость, налитую в стеклянный сосуд (рис. 69).

Отвернуть перепускной клапан на 1/2—3/4 оборота и, удерживая шланг, погруженный в жидкость, нажать несколько раз на педаль тормоза. Нажимать нужно быст-ро, отпускать медленно.

Прокачивать гидравлический привод до тех пор, пока из шланга, погруженного в сосуд с жидкостью, не прекратится выделение пузырьков воздуха, после чего, удерживая шланг в жидкости, завернуть перепускной клапан до отказа. Клапан завертывать при нажатой педали тормоза.

Снять шланг с перепускного клапана и надеть на клапан защитный колпачок.

Прокачать колесные цилиндры тормозов. Выполнить, работы, указанные в пп. 3—7, в следующей очередности;

— гидровакуумный усилитель задних тормозов;

— задний правый тормоз;

— задний левый тормоз;

— гпдровакуумный усилитель передних тормозов;

— передний левый тормоз;

— передний правый тормоз.

Долить жидкость в бачок главного цилиндра до метки «МАХ» и плотно завернуть датчик сигнализатора аварийного падения уровня тормозной жидкости.

Проверить регулировку натяга нагрузочной пружины регулятора давления тормозов, при необходимости отрегулировать (см. подраздел «Регулировка натяга нагрузочной пружины регулятора давления тормозов»).

Во время выполнения работ, указанных в пп. 3—8 необходимо доливать тормозную жидкость в пополнительный бачок, не допуская ни в коем случае «сухого дна» в бачке, иначе в систему вновь попадет воздух.

Устройство главного тормозного цилиндра газ 31105

Сообщение Serzhi » Вс ноя 02, 2014 12:47 pm
Предистория: Пришло время ставить на свой проект тормоза, в хозяйстве лежит гидравлический усилитель тормозов (в сборе с главным) от БМВ 7-ки. он будет поставлен после инсталляции V-образника + ГУР-а, поэтому делаю временное решение, тем более на складе 3 ГТЦ от волги 3110, не пропадать же добру!

Слева — оригинал ГАЗ с донора 3102, эксплуатация на БСК, по центру -оригинал ГАЗ с Ириски, работал на ДОТ3 и справа — фенокс с Черного донора, работал на БСК. Фенокс был без родной крышки(

За что я люблю родные запчасти, так это за надписи на русском. Прям тащусь!

Зато он прозрачен, это плюс — хорошо виден уровень тормозной. А так же одна из причин плохой рабоы глвного тормозного на почти любой Волге — это огромное количество всякого г-на в тормозной жидкости! Которое выпадает в осадок как на дно бачка

Так и собирается внутри, но об этом чуть позже Запомните- тормозная жидкость должна быть прозрачная, а в бачке не должно быть осадка, тем паче такого плотного

Чуть отмываю и решаю, что поставить на свой проект (кодовое имя Ириска)

«Выбери меня!», кричит каждый из них))))

Но он мутный (. Что же та, оригинал, так желтеешь. аки слоновья кость, через 10 несчастных лет…( Но зато надпись на русском! Но на боку пластик уже поморщинился сеточкой старческих трещин-морщин… Взять с 3102? Так и там морщины, пуще Ирискиных, да и крышка желтее

Ну раз так — беру белолицый Фенокс.

Отмываю Ирискину крышку

Бе, да тут резиновый колпачок на пробке уже не колпачит(

Как вообще можно с таким колпачком то ездить, не понимаю…))))

Хорошо, что на бачке от 3102 он как новый

Пробую закрутить крышку и. не лезет( Может поплавок упирается? Да вроде не должен… А, вот причина(((( Унификация дала сбой, а крышки от Фенокса у меня нет. Резьбы то разные.

Поэтому беру ирискин бачок! Да желтоват, да староват

Зато надпись, за неё можно всё простить!

Поставлю пока его, и буду неспешно искать родной бачок с русской надписью, но прозрачный. Может мне повезет?

А что качается самих главных цилиндров: первый главный. Оригинал ГАЗ, год выпуска неизвестен, но явно ранее 2000-ого

Волговоды, вы всё ещё ездите на БСК? Тогда не жалуйтесь на плохие тормоза — внутри главного вот такая «чача» — следы работы на тормозной БСК. помесь гуталина и пластилина.

Поверьте — не первый раз наблюдаю такое при работе на БСК.

Печально. но исправимо — явных раковин нет. но видны следы работ манжет. Теоретически можно заполировать, так что откладываю

Теперь беру главный тормозной Фенокс.

Разбираю (фенокс снизу, ГАЗ — сверху)

Вот она- унификация и маркетинг собственной персоны.

Было 2 манжеты, стала одна, да ещё и обычное круглое колечко вместо манжеты

Были штоки нержавеющие, стали из чернухи, на фото они так поржавели от вводы буквально за 10-15 минут

Была с торца упорная шайба под манжетой, а теперь её нет. Как и металлического центрирующего шток кольца. вместо него фторопластовые шайбы. причём две.

А что с зеркалом? Ба, да это кривое зеркало какое то. язвы, раковины, прощупываются ногтем.

В черметный ящик его (использую раздельное накопление мусора)!

На очереди главный оригинал ГАЗ со своей Ириски, 2000-ого года

Вот это вид, что значит ездить на тормозной DOT! чистота!

Правильная прокачка тормозной системы

Тут вот выяснилось, что не весь народ знает, как правильно делать эту в общем нехитрую процедуру.

А поскольку узел сей — один из самых важных в машине, от него зависит непосредственно жизнь и моральное здоровье всех, находящихся в машине граждан, думаю имеет смысл вынести из комментариев. Думаю также, что имеет смысл внести это в FAQ.

Порядок прокачки тормозной системы, согласно Воркшоп Мануалу

. 1. Процедура делается вдвоём. Перед прокачкой в любом случае жёстко отрубаем АБС, если таковая есть, иначе прокачка может сделать ей карачун. АБС отрубается путём вынимания соответствующей 40-ка амперной плавкой вставки в подкапотном блоке реле/предохранителей.

2. Ставим машину на стояночный тормоз и запускаем двигатель. На неработающем двигателе прокачивать ни в коем случае нельзя, ибо плохо тогда придётся вакуумному усилителю.

3. Снимаем крышку с заливной горловины цилиндра. Доливаем до полного уровня. Следим, чтобы в процессе прокачки всегда жидкости было не менее 1/2 уровня.

Прокачка главного цилиндра:

4. Отсоединяем от него трубочку (ближняя), идущую на задние колёса. Удостоверяемся в уровне жидкости. 5. Даём команду плавно выжать педаль тормоза и оставить выжатой. 6. Пальцем зажимаем отверстие в цилиндре и даём команду плавно отпустить педаль. 7. Отпускам палец, когда педаль возвращается в исходное положение. 8. Повторяем указанное в п.4-7 до тех пор, пока из отверстия не начнёт литься жидкость, при этом постоянно следим, чтобы уровень жидкости не понизился более чем на 1/2.

Как прокачать тормоза

Знание как прокачать тормоза пригодится любому водителю, поскольку процедура не шибко сложная, а выполнять ее приходится после многих манипуляций, связанных с тормозной системой. Так зачем же лишний раз тратить нелишние деньги, отдавая авто в сервис, когда прокачать тормоза можно одному?

Придерживаясь указаний и не допуская описанных ниже ошибок, вполне можно выгнать воздух из тормозов самостоятельно, с АБС они или без нее. Прокачка тормозов с АБС отнюдь не сложнее, но все же — это отдельная тема, достойная собственной статьи.

Стоит лишь отметить, что если имеется антиблокировочная система с модулями ESP и SBC, то путь лежит на сервис, где есть нужное оборудование.

Главный тормозной цилиндр Волга 31105 2004-2009

Самостоятельный ремонт автозапчастей – это ответственная задача, к которой стоит подходить максимально серьезно. Порой неисправность запчасти ставит водителя врасплох, вынуждая тратить массу времени и денег на поиск хорошего СТО, однако есть и альтернативный вариант решения проблемы, для этого нужен небольшой запас знаний и набор инструментов.

Когда ремонтируется главный тормозной цилиндр Волга 31105 2004-2009, нужно быть предельно осторожным и не пренебрегать мелочами. Для ознакомления с вопросом нередко автолюбители используют различные интернет-порталы, посвященные автозапчастям. Некоторые из них пользуются узконаправленными форумами. Но, как правило, там предоставляется исключительно обобщенная информация, которая известна изначально. Где же найти достоверный источник, предлагающий действительно полезные вещи? Наш портал открыт для этого 24 часа в сутки. Онлайн-режим позволяет нам помогать клиентам в любое удобное для них время. Более того, разработана мобильная версия, доступная каждому желающему.

Подробное описание такого агрегата, как главный тормозной цилиндр Волга 31105 2004-2009 имеет хорошую структуру с тематическими заголовками. Кроме того, всегда есть возможность ознакомиться с тонкостями монтажа. Нередко встречаются ситуации, когда водитель уверен в своих силах, но когда берется за работу, начинают возникать вопросы. Благодаря нашему порталу, таких моментов можно легко избежать. Сайт – это база данных, обновляющаяся регулярно. Применяя ее как опору при ремонтных работах, автолюбитель получает серьезное преимущество. Каждая из статей имеет под собой достоверную опору, проверенную на практике.

Порядок прокачки тормозов

Тормоза можно прокачивать самому, а можно с помощником, задача которого нажимать педаль тормоза по команде. Порядок прокачки тормозов нужно смотреть в мануале по конкретному автомобилю.

Если схема не указана, то тогда прокачка делается в виде буквы Z. Это значит, что нужно прокачивать в таком порядке: правое заднее — левое заднее – правое переднее – левое переднее колесо.

Чтобы прокачать тормоза, понадобится емкость для тормозной жидкости и прозрачный резиновый шланг.

Как прокачать тормоза

Для начала нужно получить удобный доступ к штуцерам прокачки тормозной системы. Для этого можно поставить авто на подъемник или площадку, и снять все колеса. Не забудьте очистить от грязи штуцеры возле каждого колеса и налить в приготовленную емкость немного «тормозухи».

Инструкция:

1. Залейте новую тормозную жидкость в бачок главного тормозного цилиндра.
2. Подсоедините шланг к штуцеру, а второй конец опустите в тару с тормозной жидкостью.
3. Скомандуйте помощнику несколько раз нажать на педаль и удержать ее выжатой, чтобы пошла жидкость.
4. Отверните штуцер, и жидкость побежит в подготовленную вами емкость. Внимательно следите за уровнем жидкости в бачке, доливайте по необходимости.
5. Повторяйте предыдущие 2 пункты, пока не пойдет чистая «тормозуха» без пузырьков воздуха, и заверните штуцер.
6. Ту же процедуру повторить на остальных колесах.

Штуцер прокачки на тормозному суппорте. На него надевается шланг

Обслуживание

Профилактические меры по обслуживанию тормозной системы заключаются в периодическом осмотре соединений и уплотнений на предмет прокачки, надежности крепления, общего состояния узла. Чтобы избежать частого ремонта тормозов ГАЗ-3309, следует регулярно менять картридж воздухоосушителя. Кроме того, в зимнее время нужно следить за сливом конденсата, предотвращая его замерзание. Также необходимо обращать внимание на плотность прилегания чехла крана к корпусу и его состояние. Герметичность механизма проверяют при помощи мыльного состава.

Источник

Когда нужно прокачивать тормоза

Тормоза прокачивают когда нужно удалить воздух из тормозной системы. Зачастую это происходит при замене тормозной жидкости, что делается примерно каждые 50-60 тыс. км. пробега или раз в 2 года.

Прокачивать тормоза также надо после ремонта тормозной системы: замены главного тормозного цилиндра или вакуумного усилителя тормозов. Необходимость в прокачке возникает и тогда, когда случается разгерметизация из-за повреждений шлангов, или когда жидкость в расширительном бачке падает ниже минимальной отметки.

О том, что требуется прокачать тормоза подскажет педаль – она станет мягкой, начнет западать. Да и сами тормоза станут более вялыми. Впрочем, это также может свидетельствовать о более серьезной проблеме, связанной с тормозным диском или колодками. Так что, если прокачка не помогла, возможно, стоит все же обратиться к специалисту – с тормозами не шутят!

Как прокачать тормоза без помощника

Как делается прокачка тормозов с напарником уже было описано выше. А что делать, если такого поблизости нет, а прокачать тормоза надо? Можно выйти из положения несколькими способами:

• можно прокачать тормоза одному, если есть газовый упор. Смысл тот же, что и при прокачке с помощником, только вместо него на педаль будет давить газовый упор. Следовательно, нужно нажать несколько раз педаль, удержать ее нажатой, установить упор и начать стравливать тормозную жидкость. Когда жидкость побежит, упор начнет сам вдавливать педаль в пол до предела.
• прокачка тормозов шприцом. Нужно герметично встроить шприц в точно такую же крышку, что и на бачке. Затем, предварительно набрав в шприц тормозной жидкости, заменить обычную крышку этим приспособлением, отвернуть штуцер, подставить емкость и нагнетать шприцом давление.
• еще один способ с модифицированной крышкой. В крышку аналогичную той, что установлена на бачке, нужно врезать автомобильный ниппель. Затем надеть крышку с ниппелем на бачок, затем надеть один конец шланга с зажимом для подсоединения на крышку, а второй на запасную камеру, накачанную не больше 1 атмосферы. Открываете штуцер и стравливаете жидкость с пузырьками воздуха.

Замена тормозной жидкости и прокачка тормозов

Ремонт автомобиля ГАЗ-3307

Автомобиль самосвал ГАЗ 3307 не представляет особой сложности в ремонте, в его устройстве можно разобраться, не имея высокой квалификации. На 3307 нетрудно купить запасные части – они продаются в специализированных магазинах, и таких магазинов достаточно много.

Так выглядит классический грузовик ГАЗ 3307

По мере необходимости на модели 3307 приходится ремонтировать сцепление, двигатель, рулевое управление, тормозную систему, ходовую часть.

Приводная часть

Привод в схеме тормозной системы ГАЗ-3309 (дизель) нужен для управления механизмом с последующим совершением определенных манипуляций. На грузовик монтируются механический и гидравлический рабочие приводы, отвечающие за функционирование стояночного и основного узла. Гидропривод выбран не случайно, так как считается оптимальным вариантом для простого грузовика.

Кроме указанной модификации, существуют еще приводы пневматической и электрической конфигурации, которые имеют узкую специализацию, и на автомобилях рассматриваемой серии не эксплуатируются. Ниже, для наглядности, на рисунке изображен колесный тормозной механизм.

Пояснения:

Колодка тормоза.

Защита-колпак.

Резервуар цилиндра.

Поршень.

Манжета.

Поршень ведомый.

Пружина стяжная.

Скоба направляющая.

Щит тормозной.

Шайба.

Гайка.

Пальчиковый эксцентрик.

Втулки.

Пластины эксцентрика.

Метки.

Люк смотровой.

Руководство по ремонту

Благодаря тому, что грузовики ГАЗ-3307 и ГАЗ-3309 являются отечественными автомобилями, их ремонт обычно не становится невыполнимой задачей. Запчасти присутствуют на любой разборке или автомобильном рынке.

Купить их не проблема, а благодаря наличию доступного и понятного руководства по эксплуатации произвести замену относительно несложных запчастей способен не только мастер СТО, но и непосредственно владелец авто.

Руководство по эксплуатации авто достать не проблема. Его можно скачать на специализированных сайтах в Интернете или купить печатную версию в магазине или на рынке.

Название: ГАЗ-3307, 3309. Руководство по эксплуатации, техническому обслуживанию и ремонту. Издательство: Третий Рим Год: 2007 ISBN: 5-88924-367-3 Кол-во страниц: 186 Формат: PDF Размер: 93. 33 Мб Язык: Русский

Ремонт тормозной системы

Неисправности тормозной системы необходимо устранять в незамедлительно или кратчайшие сроки – тормоза напрямую связаны с безопасностью движения. К неисправностям можно отнести:

• Увеличенный свободный ход педали тормоза, в некоторых случаях тормоза схватывают не с первого раза, и приходится деталь два качка педали и более;
• Жесткость педали. Педаль становится тугой, при этом понижается эффективность торможения;
• Загорание лампочки уровня тормозной жидкости в салоне автомобиля, что свидетельствует о недостатке жидкости в тормозной системе;
• Схватывание педали тормоза в самом начале или полное отсутствие свободного хода.

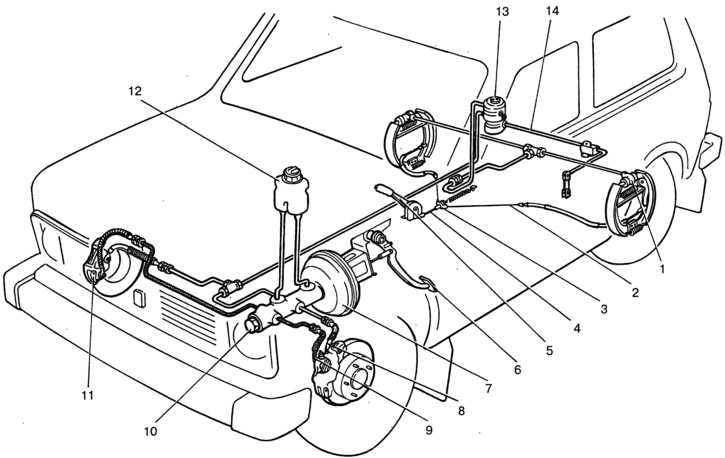

Схема устройства тормозной системы ГАЗ 3307

• Выйти из строя главный тормозной цилиндр. Как правило, в нем перестает работать один из двух контуров. Неисправность главного тормозного цилиндра (ГТЦ) сопровождается увеличенным ходом или провалом тормозной педали;
• Порваться диафрагма вакуумного усилителя тормозов. При таком дефекте педаль тормоза становится жесткой и трудно прожимается;
• Неправильно отрегулированы или изношены тормозные колодки. Неисправность характеризуется увеличенным ходом педали. Также могут быть изношены эксцентрики, на которых крепятся колодки;
• Попасть воздух в тормозную систему. Тормоза в таком случае становятся жесткими, и пропадает эффективность торможения. В случае попадания воздуха необходимо прокачать тормоза;

Детали для тормозной системы

Такие узлы, как вакуумный усилитель и главный тормозной цилиндр, можно попробовать отремонтировать или поменять. В ГТЦ в основном подлежать замене манжеты и поршни. При значительном износе внутренней полости корпуса цилиндра ремонт становится невозможным, и деталь меняется целиком.

Вакуумный усилитель своими руками следует проводить только при наличии определенного опыта, так как ремонт его довольно сложен.

Кстати, главный тормозной цилиндр является проблемной деталью на моделях ГАЗ по причине низкого качества изготовления.

Так выглядит тормозной цилиндр для ГАЗ 3307

Если отсутствует свободный ход педали тормоза его можно отрегулировать штоком ГТЦ. Тормоза на 3307 прокачиваются в определенном порядке. Начинать нужно с самого дальнего колеса, а дальше по мере приближения к водителю. То есть для машины 3307 схемы прокачки будет выглядеть так:

1. Правое заднее.
2. Левое заднее.
3. Правое переднее.
4. Левое переднее колесо.

Принцип работы во время торможения

Разобравшись с каждым нюансом данной тормозной системы этого грузовика, нам осталось разобраться как же на нем происходит торможение, что в машине вообще происходит после того, как водитель нажимает на педаль тормоза.

Итак, когда водитель нажимает на педаль тормоза, то гидровакуумный усилитель воспринимает это нажатие и многократно его увеличивает при этом перенаправляя его на основной тормозной цилиндр грузовика. Поршни, оба, если все контуры исправны, начинают увеличивать давление жидкости в контурах пропорционально нажатию педали. Значение усилия при этом резко увеличивается и рабочие цилиндрики на каждом колесе начинают перемещать колодки в барабанах автомобиля. При продолжении движения педали еще более возрастает давление и рабочие механизмы полностью приводятся в действие. То есть колодки входят в зацепление с барабаним и начинают тормозить их. Это приводит к тому, что вращение колес замедляется за счет возникновения силы торможения в месте, где колесо соприкасается с дорогой. Сила торможения противодействует силе вращения колеса и автомобиль замедляет ход.

Соответственно, чем сильнее водитель жмет на педаль, тем выше будет давление в контурах и дучше будет происходить затормаживание всего автомобиля.

Когда нужда в торможении отпадает, то водитель убирает ногу с педали и возвратная пружина переводит ее в свободное положение. Вслед за педалью свободное положение принимают и поршни в тормозном цилиндре. Также и колодки отводятся от поверхности специальными пружинами. Избыточная смазка из контуров выдавливается в основной тормозной и через открытые головки утекает в расширительный бачек. Давление в системе при этому падает до минимальных значений.

Ремонт сцепления

Грузовики 3307 часто работают на максимальных нагрузках. Полностью груженый автомобиль при подъеме в гору не может ехать на одной передаче, и переключение передач в таком режиме заставляет работать сцепление в довольно тяжелом режиме. К тому же коробка передач 3307 не синхронизирована, и требует двойного выжима при переходе с одной передачи на другую. В связи с большой нагрузкой на сцепления оно часто выходит из строя и его приходится ремонтировать.

Признаки плохого сцепления определяются по нажатию педали:

• Она проваливается, передачи невозможно включить;
• Не выжимается до конца и встает колом;
• Педаль слишком «мягкая»;
• Большой свободный ход, выжим происходит в самом конце.

Встречаются случаи, когда выжим педали нормальный, но при включении передачи машина не трогается с места.

Схема устройства сцепления для ГАЗ 3307

Причиной неисправности могут быть практически все детали сцепления. Часто выходят из строя:

• «Корзина» и диск сцепления;
• Выжимной подшипник;
• Главный и рабочий цилиндр;
• Вилка сцепления.

Немного подробнее о каждой детали:

1. Ведомый диск сцепления. Изношенность накладок диска можно определить, не снимая его с автомобиля. Нужно снять поддончик картера сцепления – и тогда накладки диска можно увидеть. Слишком тонкие накладки свидетельствуют о необходимости замены детали. Иногда обрывается ступица диска, и тогда автомобиль при включении передачи не едет. Определить такую неисправность тоже можно на месте. Проверку делать нужно вдвоем. Один выжимает сцепление на незаведенном двигателе, другой двигает отверткой диск. Обрыв будет заметен по неровному перемещению диска.

2. Ведущий диск сцепления («корзина»). «Корзина» бензинового двигателя лапкового типа (три лапки), высота лапок регулируется с помощью гаек. Точность здесь очень важна ¬¬– неправильная регулировка отражается на движении автомобиля: при трогании с места и при переключении передач. Автомобиль может:
   дергаться в начале движения;
3. передачи на неотрегулированном сцеплении включаются с хрустом;
4. сцепление может «вести», и машина при этом не поедет.
5. Выжимной подшипник с боре. Узел состоит из двух деталей – ступицы и самого подшипника. Ступица имеет масленку – смазывается трущаяся поверхность, на которой двигается ступица. Сам подшипник должен внутри иметь смазку типа литол. Сухой подшипник может заклинить, и в таком случае моментально износятся лаки «корзины» сцепления.
6. Главный и рабочий цилиндр сцепления. При отказе главного цилиндра педаль становится мягкой («ватной»), и сцепление периодически пропадает. Неисправный рабочий цилиндр обычно подтекает. Можно попробовать поменять манжеты внутри цилиндров, но если детали достаточно старые лучше произвести их замену.
7. Вилка выжимного подшипника (вилка сцепления). Деталь очень простая, но ее неисправность можно увидеть чаще всего только на снятой вилке. Три характерных дефекта детали:
   стираются кончики в соединении со ступицей выжимного подшипника;
8. лопается вилка в районе шарнирного соединения («солдатика») или в месте крепления штока;
9. вилка выгибается.

Общее устройство

Когда проектировался этот грузовик, а, к слову, создавался он практически с нуля, чтобы не зависеть от прошлых моделей, здесь было решено сделать абсолютно новую, уникальную тормозную систему. В нее вошли такие ее виды:

• Рабочая.
• Стояночная.
• Запасная.

Все они имеют одно назначение снизить скорость и/или остановить автомобиль тогда, когда этого захочет водитель машины. К тому же, стоит учитывать, что для грузовой машины тормоза должны быть более мощными, чтобы в экстренной ситуации всегда можно было остановит ее и избежать дорожно-транспортного происшествия. Рабочая система является основной потому, что используется постоянно при движении машины.

Основной ее орган управления — это ножная педаль, которая располагается между педалью сцепления и педалью газа этого автомобиля. Стоит отметить, что на прошлых ГАЗ 53 педаль нажималась очень туго, а здесь с точностью наоборот, очень мягко и плавно, практически как на иномарках. Стояночная и запасная системы являются одним и тем же в этом автомобиле. Они, соответственно, имеют меньше устройств, необходимых для их работы, и они могут использованы в любой момент. Стояночный тормоз необходим для удержания автомобиля без движения при долгих стоянках или когда необходимо трогаться с места под уклон.

Даже опытные водителя нередко пользуют им, так как полностью загруженный автомобиль сложно поймать и тронуться без отката при достаточном уклоне.

Тормозная система автомобилей ГАЗ-3307, ГАЗ-66

• Главная
• Медиа-центр
• Статьи
• Тормозная система ГАЗ 3307 : устройство и принцип работы

Меню

• Новости
• Статьи
• Видеоматериалы
• Фотоматериалы
• Публикация в СМИ
• 3D-тур

03.03.2020

Тормозная система является важнейшим конструктивным элементов любого транспортного средства. От нее напрямую зависит безопасность управления машиной. Грузовой автомобиль ГАЗ 3307 состоит из 3-х тормозных систем: рабочей (оказывает воздействие на все колеса), запасной (функцию выполняет контур рабочей системы), стояночной (оказывает воздействие на тормозные механизмы колес, расположенных сзади).

Управление самим тормозом происходит за счет основного тормозного цилиндра, который объединяется с усилителями гидравлического привода. Вся тормозная система грузового автомобиля функционирует по отдельным осям. Благодаря этому удается минимизировать нагрузку от кузова на трансмиссию в случае выполнения резкой остановки. В начале тормоз активируется на задней оси, а потом только на передней. Когда подсоединен прицеп, то он будет тормозить первым.

Конструктивные элементы прокладок практически одинаковые. Основные отличия заключаются только в размерах конкретных деталей. Для осмотра колодок с целью определения их уровня износа предусматривается специальное отверстие. С помощью бачка можно визуально определить уровень тормозной жидкости в системе.

Как прокачать тормоза газон

ГA3-3307. ЗАПОЛНЕНИЕ ГИДРАВЛИЧЕСКОГО ПРИВОДА ТОРМОЗОВ
Исполнители: автомобильный механик и водитель.

Инструмент и приспособления: ключ гаечный

10 мм, шланг для прокачки тормозов, стеклянный сосуд емкостью не менее 0,5 л.

Тщательно очистить от грязи перепускные клапаны на колесных цилиндрах тормозов и гидровакуумных усилителях.

Проверить и при необходимости отрегулировать зазоры между толкателем и поршнем главного цилиндра, а также между колодками и тормозными барабанами.

Отвернуть гайку оси стойки регулятора давления тормозов и отсоединить нижний конец стойки от кронштейна на заднем мосту. Поджать упругий элемент регулятора вверх так, чтобы длинный конец пружины занял горизонтальное положение, и зафиксировать это положение.

Отвернуть датчик сигнализатора аварийного падения уровня тормозной жидкости и заполнить бачок тормозной жидкостью.

Запрещается заполнять гидропривод тормозными жидкостями, не предусмотренными картой смазки, минеральными маслами, а также промывать его бензином или керосином.

Прокачать каждый контур тормозного привода, начиная с заднего.

Снять резиновый защитный колпачок на перепускном клапане гидровакуумного усилителя задних тормозов.

Надеть на перепускной клапан резиновый шланг для прокачки привода тормозов.

Опустить свободный конец шланга в тормозную жидкость, налитую в стеклянный сосуд (рис. 69).

Отвернуть перепускной клапан на 1/2—3/4 оборота и, удерживая шланг, погруженный в жидкость, нажать несколько раз на педаль тормоза. Нажимать нужно быст-ро, отпускать медленно.

Прокачивать гидравлический привод до тех пор, пока из шланга, погруженного в сосуд с жидкостью, не прекратится выделение пузырьков воздуха, после чего, удерживая шланг в жидкости, завернуть перепускной клапан до отказа. Клапан завертывать при нажатой педали тормоза.

Снять шланг с перепускного клапана и надеть на клапан защитный колпачок.

Прокачать колесные цилиндры тормозов. Выполнить, работы, указанные в пп. 3—7, в следующей очередности;

— гидровакуумный усилитель задних тормозов;

— задний правый тормоз;

— задний левый тормоз;

— гпдровакуумный усилитель передних тормозов;

— передний левый тормоз;

— передний правый тормоз.

Долить жидкость в бачок главного цилиндра до метки «МАХ» и плотно завернуть датчик сигнализатора аварийного падения уровня тормозной жидкости.

Проверить регулировку натяга нагрузочной пружины регулятора давления тормозов, при необходимости отрегулировать (см. подраздел «Регулировка натяга нагрузочной пружины регулятора давления тормозов»).

Во время выполнения работ, указанных в пп. 3—8 необходимо доливать тормозную жидкость в пополнительный бачок, не допуская ни в коем случае «сухого дна» в бачке, иначе в систему вновь попадет воздух.

Источник статьи: https://www.sinref.ru/avtomobili/GAZ/004_gaz_3307_modificacii_izdanie8_1999/121.htm

Ступицы задних колес ГАЗ 2705 / 3302 Газель с 1994 года

Обычно пользователи нашего сайта находят эту страницу по следующим запросам: ремонт ходовой части GAZ 2705 , ходовая часть автомобиля GAZ 2705 , передняя подвеска GAZ 2705 , задняя подвеска GAZ 2705 , ремонт передней подвески GAZ 2705 , ремонт задней подвески GAZ 2705 , ремонт ходовой части GAZ 3302 , ходовая часть автомобиля GAZ 3302 , передняя подвеска GAZ 3302 , задняя подвеска GAZ 3302 , ремонт передней подвески GAZ 3302 , ремонт задней подвески GAZ 3302 , ремонт ходовой части ГАЗ 2705 , ходовая часть автомобиля ГАЗ 2705 , передняя подвеска ГАЗ 2705 , задняя подвеска ГАЗ 2705 , ремонт передней подвески ГАЗ 2705 , ремонт задней подвески ГАЗ 2705 , ремонт ходовой части ГАЗ 3302 , ходовая часть автомобиля ГАЗ 3302 , передняя подвеска ГАЗ 3302 , задняя подвеска ГАЗ 3302 , ремонт передней подвески ГАЗ 3302 , ремонт задней подвески ГАЗ 3302

Ступицы задних колес

Устройство ступицы заднего колеса показано на рис. 5.22.

Ступица заднего колеса:

тормозной барабан;

манжета;

подшипники;

ступица;

прокладка;

полуось;

замочная шайба;

наружная гайка;

гайка подшипников ступицы;

подшипники;

ротор АБС

В шлицевые отверстия полуосевых шестерен заднего моста установлены полуоси 6, закрепленные фланцем к ступице 4 колеса при помощи болтов и пружинных разрезных шайб.

Ступицы задних колес вращаются на конических роликовых подшипниках 3 и 10, установленных на цапфах моста.

Крепление и регулировка подшипников производится гайкой 9, навернутой на резьбовой конец цапфы. Регулировочная гайка стопорится шайбой 7 и гайкой 8. С внутренней стороны ступицы установлена манжета 2, предохраняющая выход смазки из ступицы.

Ступицы задних колес в процессе эксплуатации требуют периодической регулировки подшипников.

Как Правильно Прокачать Тормоза На Газ 53

Тормозная система ГАЗ-53

Тормозная система ГАЗ 53 гидравлическая, состоит она из 3 механизмов: рабочих, запасных и стояночных тормозов. На самом деле система гидравлики одна, но разделенная на контуры, каждый из которых условно и считается запасным. Интересно еще и то, что тормозная система ГАЗ 53 имеет сигнализатор на приборной панели. То есть в случае падения давления внутри гидравлики об этом водителю сообщить красная лампа.

Схема тормозной системы Газ 53

Сам же тормоз управляется через главный тормозной цилиндр, который в дальнейшем соединяется с усилителями гидропривода.

Регулировка гтц газ 3307

Здравствуйте Уважаемые друзья! В сегодняшней статье мы с Вами разберем и познакомимся с тормозной системой грузовика Газ 3307. Газ 3307 оборудован тремя тормозными системами: рабочий основной, действующий на все колеса; запасной — это если, допустим, у Вас отказали задние тормоза передние остаются в рабочем состояние, так — как у Газ 3307, тормозная система двух контурная: один контур на задние колеса и второй соответственно на передние.

И так, если отказал один контур второй остается рабочим, то есть, как получается запасной. И третья система: это конечно стояночный (ручной) тормоз. На старых моделях Газ 3307 стояночная тормозная система имеет механический привод, который воздействует на барабанный тормозной механизм, закрепленный на коробке передач. (см. рис.1.)

Рис.1. Стояночный тормоз Газ 3307, старого образца.

На новых моделях Газ 3307, уже начали устанавливать стояночный тормоз с воздействием на задние колеса.(см. рис.2.) Данная конструкция, стояночного тормоза, на легковых автомобилях используется уже достаточно давно. А вот на грузовых автомобилях не так уж давно. Боюсь конечно ошибиться, но все таки скажу: такую систему стояночного тормоза на грузовиках Газ 3307 начали устанавливать примерно после 2000 года. (Но если ошибаюсь прошу прощения, точно не помню, но это не так уж важно).

Рис.2. Ручной (стояночный) тормоз Газ 3307, нового образца.

1. Рычаг; 2. Передний трос; 3. Заглушка; 4. Регулировочный винт; 5. Разжимное звено; 6. Опорная втулка; 7. Рычаг привода; 8,9. Задние тросы; 10. Рычаг уравнителя; 11. Уравнитель; 12. Кронштейн; 13. Регулировочная гайка; 14. Контргайка.

Стоит обратить особое внимание на регулировку стояночного тормоза Газ 3307. И нужно поддерживать в рабочем состояние. Если не правильно отрегулирован, то может быть самоторможение или же слабое торможение стояночного тормоза. Могут быть разные последствия, поэтому, лучше во время и правильно отрегулировать стояночный тормоз. Что бы отрегулировать стояночный тормоз Газ 3307 нужно проделать следующие действия. Если при торможении стояночной тормоз­ной системой рычаг 1 (см. рис. 2) при при­ложении к нему усилия 600 Н (60 кгс) и более фиксируется на крайних верхних зу­бьях сектора, то следует отрегулировать привод в следующем порядке:

• опустить рычаг 1 в крайнее нижнее поло­жение, а рычаг коробки передач в нейт­ральное положение;
• полностью ослабить натяжение тросов, отпустив регулировочную гайку 13;
• поднять задние колеса домкратом;
• снять заглушку 3 в тормозном механизме;
• выворачивая отверткой через прорезь в щите регулировочный винт 4, выбрать зазор между разжимным звеном 5 и рычагом 7 привода, вращая рукой колесо вперед до его затормаживания;
• завернуть винт 4 до начала свободного вращения колеса;
• установить заглушку в тормозной меха­низм;
• отрегулировать второе колесо в той же последовательности;
• переместить рычаг 1 на один зуб запира­ющего механизма;
• вращая регулировочную гайку 13 перед­него троса, натянуть задние тросы до начала притормаживания одного из колес;
• опустить рычаг 1 в крайнее нижнее поло­жение и убедиться в отсутствии приторма­живания задних колес;
• законтрить регулировочную гайку 13 контргайкой;
• опустить автомобиль на колеса.

Принцип работы тормозов в ГАЗ 53

Начать стоит с того, что тормозная система ГАЗ работает раздельно по осям. Сделано это для той цели, чтобы предотвратить дополнительную нагрузку от кузова на трансмиссию в период резкой остановки. Из-за этого первым делом срабатывает тормоз на заднюю ось, а уже за ней не переднюю. Если будет подсоединен прицеп, то первым будет тормозить он. То есть гидровакуумный усилитель тормозов срабатывает поочередно с отставанием в долю секунды.

Конструкция самих тормозных прокладок идентичная, отличающаяся только размерами некоторых деталей. Износ колодок инспектируется через специальные отверстия (визуально). Объем тормозной жидкости в системе можно посмотреть через расширительный бачок, который расположен уже под капотом.

Именно с него должен начинаться ремонт тормозной системы ГАЗ 53.

А стояночный тормоз работает независимо по тягам. Так сделано по той причине, что в момент, когда двигатель не работает, поддерживать актуальное давление в гидроваккумной системе невозможно. Да и выходит из строя стояночный тормоз крайне редко, как правило, исключительно из-за износа колодок, которыми сжимается диск.

Как прокачать тормоза в одиночку, без посторонней помощи.

Этим не хитрым способом пользуюсь много лет. Добавлю что при заполнении пустой системы рекомендуется снача…

Вакуумный у.т. газ-53 проверка

По просьбе трудящихся показываю тормозную систему на моём ГАЗике.

Читайте также:  Тормоза Урал: как прокачать, тормозная система автомобиля, горный, как отрегулировать, стояночный, прокачка

Смотрите также

Какая тормозная жидкость лучше

6 0 10k

Замена тормозной жидкости

28 0 25k

Сколько тормозной жидкости нужно для замены

65 1 102k

Ремкомплект главного тормозного цилиндра

10 0 27k

Тормозная жидкость ДОТ 4

72 1 80k

Знание как прокачать тормоза пригодится любому водителю, поскольку процедура не шибко сложная, а выполнять ее приходится после многих манипуляций, связанных с тормозной системой. Так зачем же лишний раз тратить нелишние деньги, отдавая авто в сервис, когда прокачать тормоза можно одному?

Придерживаясь указаний и не допуская описанных ниже ошибок, вполне можно выгнать воздух из тормозов самостоятельно, с АБС они или без нее. Прокачка тормозов с АБС отнюдь не сложнее, но все же — это отдельная тема, достойная собственной статьи.

Стоит лишь отметить, что если имеется антиблокировочная система с модулями ESP и SBC, то путь лежит на сервис, где есть нужное оборудование.

Неисправности тормозной системы

Основные неисправности тормозной системы ГАЗ-53 следующие:

1. Увеличение холостого хода педали тормоза (недостаточный уровень тормозной жидкости или непосредственно механическое повреждение колодок).
2. Нерастормаживание (необходима проверка зазора цилиндра гидровакуумного усилителя).
3. При торможении происходит занос (говорит о наличии замасливания или протечки тормозной жидкости).


   Схема подробно объясняет, почему так происходит: контур соединяет заднее и переднее колесо одновременно.

4. Полное отсутствие тормозов (разгерметизация главного цилиндра или отсутствие тормозной жидкости).

Практически все указанные неисправности связаны с низким давлением в системе, поэтому при их выявлении подается сигнал на приборную панель. Исключение ручной тормоз, который функционирует независимо. На момент поиска неисправности рекомендуется вместо него использовать включение передачи, которая соединит трансмиссию с двигателем. Но нужно учитывать, что такой «тормоз» малоэффективен на подъемах.

Более того, его включение может привести к самопроизвольному включению двигателя газ 53 при скатывании транспортного средства. Тормозная система автомобиля ГАЗ сделана таким образом, что каждый из контуров функционирует раздельно (соответственно, задние и передние тормоза).

Ремонт рулевого управления

Неисправности рулевого управления также влияют на безопасность движения, как и неисправности тормозной системы, и эксплуатация транспортного средства с подобными дефектами запрещена. Неполадки необходимо устранять сразу после их обнаружения. К неисправностям модели 3307 можно отнести:

• люфт руля свыше допустимой нормы;
• стук и при поворотах руля;
• тугое поворачивание руля;
• течь масла из рулевого механизма (редуктора).

Схема устройства рулевого механизма

• люфт в шарнирах рулевых тяг или в рулевых наконечниках;
• износ червячной пары в редукторе;
• люфт в крестовинах рулевого карданного вала;
• заклинивание шарниров рулевых наконечником и тяг;
• люфт в подшипниках рулевого редуктора.

Правильная прокачка тормозной системы

Тут вот выяснилось, что не весь народ знает, как правильно делать эту в общем нехитрую процедуру.

А поскольку узел сей — один из самых важных в машине, от него зависит непосредственно жизнь и моральное здоровье всех, находящихся в машине граждан, думаю имеет смысл вынести из комментариев. Думаю также, что имеет смысл внести это в FAQ.

Порядок прокачки тормозной системы, согласно Воркшоп Мануалу

. 1. Процедура делается вдвоём. Перед прокачкой в любом случае жёстко отрубаем АБС, если таковая есть, иначе прокачка может сделать ей карачун. АБС отрубается путём вынимания соответствующей 40-ка амперной плавкой вставки в подкапотном блоке реле/предохранителей.

2. Ставим машину на стояночный тормоз и запускаем двигатель. На неработающем двигателе прокачивать ни в коем случае нельзя, ибо плохо тогда придётся вакуумному усилителю.

3. Снимаем крышку с заливной горловины цилиндра. Доливаем до полного уровня. Следим, чтобы в процессе прокачки всегда жидкости было не менее 1/2 уровня.

Прокачка главного цилиндра:

4. Отсоединяем от него трубочку (ближняя), идущую на задние колёса. Удостоверяемся в уровне жидкости. 5. Даём команду плавно выжать педаль тормоза и оставить выжатой. 6. Пальцем зажимаем отверстие в цилиндре и даём команду плавно отпустить педаль. 7. Отпускам палец, когда педаль возвращается в исходное положение. 8. Повторяем указанное в п.4-7 до тех пор, пока из отверстия не начнёт литься жидкость, при этом постоянно следим, чтобы уровень жидкости не понизился более чем на 1/2.

9. Соединяем снятую трубку с цилиндром, зажимаем гайку.

10. Даём команду плавно выжать педаль и удерживать.

11. Приотдаём гайку на трубке. Затем обратно зажимаем. Даём команду плавно отпустить педаль.

13. Повторяем п.10-11 до тех пор, пока не перестанет выходить воздух.

14. Аналогично вышесказанному затем повторяем пункты с 4 по 13 для трубочки, идущей на передние колёса.

Прокачка суппортов.

15. Для праворульных машин порядок прокачки суппортов: левый задний, правый задний, левый передний, правый передний. Для леворульных: правый задний, левый задний, правый передний, левый передний.

16. Надеваем на сосок трубочку, кою опускаем в баночку, частично заполненную тормозной жидкостью. Накидываем на винт головку. 17. Даём команду качнуть педаль три раза

с интервалом 1 качок в секунду
и затем удерживать её. 18. Приотдаём винт, глядим, как вытекает с трубки жидкость, затем, когда она перестанет идти, — заворачиваем. 19. Даём команду плавно отпустить педаль. 20. Повторяем п.17-19 пока не перестанут идти пузыри. Обычно приходится для задних колёс это делать до 15-ти раз, для передних — до 10-ти. Если воздух не идёт, значит таки остаётся завоздушен главный цилиндр, проводим описанную выше прокачку цилиндра.
21. После успешной прокачки одного переходим к следующему колесу. 22. После окончания всего процесса проверяем результат: выжимаем педаль. Если чувствуем, что педаль «мягкая», всю процедуру повторяем самого начала.

23. В процессе продолжаем следить за уровнем. После каждого колеса добавляем жидкость до максимального уровня.

24. После успешного окончания процедуры — закрываем всё крышкой, причём если замялась резиновая мембрана — поправляем её.

Тормозная система автомобиля ГАЗ 53

ГАЗ 53 — это старый труженик, который бороздит по нашим дорогам очень длительное время. Хотя не выпускают его уже добрых 25 лет, но машин этих все еще достаточно. Особенно они актуальны в деревнях, где дороги отсутствуют как таковые, а весной такое бездорожье начинается, что проехать по ним не сможет ни один крутой джип. Грузовик достаточно вместительный, но он требует постоянного ухода за свои 30 с горкой лет, расход этого автомобиля приближается к 20 литрам на 100 километров дороги, а коробка передач с двойным выжимом и отсутствие усилителя руля требует определенного умения водить машину. Нередко водители, которые никогда не ездили на таких машинах не справлялись с управлением и имели проблемы потом. К тому же включение передач без двойного выжима чревато крайне быстрой поломкой КПП. Но при должном уходе автомобиль крайне надежен и может выдержать большую нагрузку.

Руководство по ремонту

Благодаря тому, что грузовики ГАЗ-3307 и ГАЗ-3309 являются отечественными автомобилями, их ремонт обычно не становится невыполнимой задачей. Запчасти присутствуют на любой разборке или автомобильном рынке.

Купить их не проблема, а благодаря наличию доступного и понятного руководства по эксплуатации произвести замену относительно несложных запчастей способен не только мастер СТО, но и непосредственно владелец авто.

Руководство по эксплуатации авто достать не проблема. Его можно скачать на специализированных сайтах в Интернете или купить печатную версию в магазине или на рынке.

Название: ГАЗ-3307, 3309. Руководство по эксплуатации, техническому обслуживанию и ремонту. Издательство: Третий Рим Год: 2007 ISBN: 5-88924-367-3 Кол-во страниц: 186 Формат: PDF Размер: 93.33 Мб Язык: Русский

Безусловно, если говорить о более серьезных поломках, то такой диагностики, какую могут провести мастера на СТО, владелец сделать не сможет собственными силами. К тому же, существует достаточное количество пользователей в Сети, которые давно «общаются» с ГАЗ 3307 и ГАЗ 3309, и смогут поделиться опытом. Познакомиться с такими людьми можно на форумах, посвященных ремонту и обслуживанию этого авто.

Процесс ремонта двигателя

Устройство тормозов

Тормозная система ГАЗ 53 также является представителем позапрошлых поколений автомобилестроения и не может похвастаться минимальным тормозным путем или сверх эффективным торможением. Как правило, резко остановить этот автомобиль, вообще, не получается, но, равносильно этому факту, он и не разгоняется до слишком больших скоростей. Но тем, кто все еще эксплуатирует этот автомобиль все равно как-то приходиться следить за его техническим состоянием тормозной системы. Вот об этом мы сегодня и поговорим.

Принцип торможения ГАЗ 53

Тормозная система газ 53 включает в себя исполнительные механизмы и механизмы, что приводят в действие исполнительные. То есть сам механизм располагается на колесе автомобиля и занимается тем, что в нужный момент, когда этого желает водитель замедляет вращение колеса. Привод же тянется по всей машине и является способом контроля за механизмом. Сначала мы обсудим то, как работает именно он. Привод включает в себя:

• Педаль тормоза.
• Главный тормозной цилиндр.
• Гидровакуумный усилитель.
• Контуры и соединительные патрубки.

Педаль располагается в салоне машины между педалями акселератора и сцепления, именно на нее жмет водитель, когда хочет замедлить ход машины. Когда водитель жмет на нее создается усилие, которое воспринимает главный тормозной цилиндр. Цилиндр имеет одноименную форму и в нем находится небольшой поршень с клапаном. При нажатии на педаль клапан в цилиндре перекрывается и жидкость в контуре не может выйти из него, так как контуры тормозного механизма полностью герметичны. Поршень с закрытым клапаном начинает двигаться вниз и нагнетает давление жидкости в системе. Контуры от главного тормозного идут на каждое колесо каждой оси, соответственно здесь два тормозных контура. Это было сделано скорее из соображений безопасности, чем с технической стороны. С технической как раз проще было сделать один, но так при разгерметизации всего контура остановить «газон» будет невозможно. А вот если выйдет из строя только один, то нажатием на педаль ситуацию изменить все же как-то, но можно будет. Также здесь установлен и гидровакуумный усилитель, который создает дополнительное давление на поршень главного тормозного, с целью увеличить давление в системе на больший показатель, чем этого можно достичь одним нажатием ногой на педаль. Усиление создаётся за счет разряжения, что появляется во впускном коллекторе двигателя. Вакуумный усилитель перенаправляет его часть на тормозной цилиндр, что создает дополнительное давление. За состоянием гидровакуумного усилителя нужно постоянно следить, потому что при его разгерметизации воздух будет сочиться во впускной коллектор и этот как минимум приведет к тому, что машину заглохнет. Как максимум это может привести к выходу из строя мотора.

Сам механизм же имеет довольно простую конструкцию в виде применения тормозных барабанов на всех колесах машины. Барабаны здесь действительно и на передней, и на задней оси, с той лишь разницей, что спереди они более меньшего размера. Задние же имеют защитные экраны, которые предотвращают выход из строя тормозного механизма. В качестве подвижной части здесь берется сам корпус барабана, который плотно прикручен к колесу и вращается вместе с ним. Внутри же стоят две колодки с пружинами и рабочие цилиндры. Пружины необходимы чтобы сдерживаться колодки от самопроизвольного нажатия и возвращают их в исходное положение, когда водитель отпускает педаль. При нажатии на педаль давление в контурах давит на рабочие цилиндры, и они прижимают колодки к горизонтальной поверхности корпуса барабана. На колодках установлены специальные фрикционные накладки, которые предотвращают их быстрое стирание об барабан. На грузовиках тормоза барабанного типа показывают довольно неплохие результаты до сих пор, так что при поддержании их в достаточно хорошем состоянии работать они могут достаточно долго.

ГАЗ 3309 дизель у кого проблемы с тормозами

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

Здравствуйте! я владелец ГАЗ-3309. От многих слышал что, существует проблема с тормозами (гидро-пневматические), особенно все жалуются на завоздушивание контуров. Я думаю что есть люди которым это проблема очень близка и найдутся эксперты по данному авто.

что за тормоза такие гидро-пневматические?

Это когда машина испутана клапанами и трубками . А суть в том что к главному тормозному прикручена пневмо камера. Воздух давит на камеру , а главный тормозной жидкость к колеса . На Газе стоят три главных , два на зад один на перед . В машине можно сказать две системы пневматическая со всеми кранами , клапанами и гидравлическая . Такие были на Пазах , но они перешли на пневмо . На Уралах всегда были и есть такие тормоза . Сам работал на Урале и дурней системы не встречал .

Это когда машина испутана клапанами и трубками . А суть в том что к главному тормозному прикручена пневмо камера. Воздух давит на камеру , а главный тормозной жидкость к колеса . На Газе стоят три главных , два на зад один на перед . В машине можно сказать две системы пневматическая со всеми кранами , клапанами и гидравлическая . Такие были на Пазах , но они перешли на пневмо . На Уралах всегда были и есть такие тормоза . Сам работал на Урале и дурней системы не встречал .

я знаю это. я на таком газоне работаю. а спросил потому что тормоза там называются не гидро-пневматические, а пневмо-гидравлические. еще там и ABS есть.

У нас в хозяйстве 2 таких .Самому доводилось ездить ,педаль в пол , а торможение какое то вялое . Ну а ручник это вообще .

У нас в хозяйстве 2 таких .Самому доводилось ездить ,педаль в пол , а торможение какое то вялое . Ну а ручник это вообще .

Принцип работы тормозов в ГАЗ 53

Начать стоит с того, что тормозная система ГАЗ работает раздельно по осям. Сделано это для той цели, чтобы предотвратить дополнительную нагрузку от кузова на трансмиссию в период резкой остановки. Из-за этого первым делом срабатывает тормоз на заднюю ось, а уже за ней — не переднюю. Если будет подсоединен прицеп, то первым будет тормозить он. То есть гидровакуумный усилитель тормозов срабатывает поочередно с отставанием в долю секунды.

Конструкция самих тормозных прокладок идентичная, отличающаяся только размерами некоторых деталей. Износ колодок инспектируется через специальные отверстия (визуально). Объем тормозной жидкости в системе можно посмотреть через расширительный бачок, который расположен уже под капотом.

Именно с него должен начинаться ремонт тормозной системы ГАЗ 53. А стояночный тормоз работает независимо по тягам. Так сделано по той причине, что в момент, когда двигатель не работает, поддерживать актуальное давление в гидроваккумной системе невозможно. Да и выходит из строя стояночный тормоз крайне редко, как правило, исключительно из-за износа колодок, которыми сжимается диск.

Ремонт ГАЗ Волгоград

Тормозная система ГАЗ

Наша компания предоставляет следующие услуги:

1. Стояночный тормоз — регулировка ГАЗ 3307, ГАЗ 3309, ГАЗ 3310
2. Трос задний стояночного тормоза — замена ГАЗ 3307, ГАЗ 3309, ГАЗ 3310
3. Трос центральный стояночного тормоза — замена ГАЗ 3307, ГАЗ 3309, ГАЗ 3310
4. Рычаг стояночного тормоза — снятие, установка ГАЗ 3307, ГАЗ 3309, ГАЗ 3310
5. Кран тормозной — снятие, установка ГАЗ 3307, ГАЗ 3309, ГАЗ 3310
6. Фильтр осушитель — замена ГАЗ 3307, ГАЗ 3309, ГАЗ 3310
7. Модуль подготовки воздуха — снятие, установка ГАЗ 3307, ГАЗ 3309, ГАЗ 3310
8. Баллон воздушный — снятие, установка ГАЗ 3307, ГАЗ 3309, ГАЗ 3310
9. Регулятор давления тормозов — снятие, установка ГАЗ 3307, ГАЗ 3309, ГАЗ 3310
10. Прокачка тормозной системы ГАЗ 3307, ГАЗ 3309, ГАЗ 3310
11. Щит опорный тормозной задний — снятие, установка ГАЗ 3307, ГАЗ 3309, ГАЗ 3310
12. Цилиндр колесный задний — снятие, установка ГАЗ 3307, ГАЗ 3309, ГАЗ 3310
13. Шланг (трубка) тормозной с прокачкой — замена ГАЗ 3307, ГАЗ 3309, ГАЗ 3310
14. Барабан задний тормозной — снятие, установка ГАЗ 3307, ГАЗ 3309, ГАЗ 3310
15. Диск заднего тормоза — снятие, установка ГАЗ 3307, ГАЗ 3309, ГАЗ 3310
16. Диск переднего тормоза — снятие, установка ГАЗ 3307, ГАЗ 3309, ГАЗ 3310
17. Щит опорный тормозной передний — снятие, установка ГАЗ 3307, ГАЗ 3309, ГАЗ 3310
18. Камера тормозная — снятие, установка ГАЗ 3307, ГАЗ 3309, ГАЗ 3310
19. Скоба дискового тормоза — снятие, установка (1 шт. ) ГАЗ 3307, ГАЗ 3309, ГАЗ 3310
20. Цилиндр колесный передний — снятие, установка ГАЗ 3307, ГАЗ 3309, ГАЗ 3310
21. Комплект колодок заднего тормоза — замена (1 к-т) ГАЗ 3307, ГАЗ 3309, ГАЗ 3310
22. Комплект колодок переднего тормоза — замена (4 шт.) ГАЗ 3307, ГАЗ 3309, ГАЗ 3310
23. Вакуумный усилитель тормозов — снятие, установка ГАЗ 3307, ГАЗ 3309, ГАЗ 3310
24. Главный тормозной цилиндр — снятие, установка ГАЗ 3307, ГАЗ 3309, ГАЗ 3310

Неисправности тормозной системы

Основные неисправности тормозной системы ГАЗ-53 следующие:

1. Увеличение холостого хода педали тормоза (недостаточный уровень тормозной жидкости или непосредственно механическое повреждение колодок).
2. Нерастормаживание (необходима проверка зазора цилиндра гидровакуумного усилителя).
3. При торможении происходит занос (говорит о наличии замасливания или протечки тормозной жидкости).


   Схема подробно объясняет, почему так происходит: контур соединяет заднее и переднее колесо одновременно.

4. Полное отсутствие тормозов (разгерметизация главного цилиндра или отсутствие тормозной жидкости).

Практически все указанные неисправности связаны с низким давлением в системе, поэтому при их выявлении подается сигнал на приборную панель. Исключение — ручной тормоз, который функционирует независимо. На момент поиска неисправности рекомендуется вместо него использовать включение передачи, которая соединит трансмиссию с двигателем. Но нужно учитывать, что такой «тормоз» малоэффективен на подъемах.

Более того, его включение может привести к самопроизвольному включению двигателя газ 53 при скатывании транспортного средства. Тормозная система автомобиля ГАЗ сделана таким образом, что каждый из контуров функционирует раздельно (соответственно, задние и передние тормоза).

Работа тормозной системы грузовика ГАЗ 53

В момент отсоединения рекомендуется снять крышку с расширительного бачка, так как у тормозов ГАЗ сохраняется определенное невысокое давление системы. Это предотвратит разливание тормозной жидкости.

Регулировка выполняется с одновременной прокачкой тормозной педали. Соответственно, потребуется помощник. А можно просто отправиться на станцию СТО, где есть необходимое оборудование для отслеживания давления в гидравлике.

Конструктивные элементы тормозного привода

Основной тормозной цилиндр нагнетает давление в 2-х автономных контурах гидравлического типа с помощью поршней. Первичная полость отвечает за функционирование контура заднего тормоза, а вторичная – передних. Поршни основного тормозного цилиндра оснащаются плавающими головками, главная задача которых заключается в выполнении функций перепускного клапана.

В первоначальном положении под воздействием возвратных пружин предусматривается зазор между поршнем и головкой. Полости контуров (переднего/заднего) соединяются с бачком. Уплотнение происходит из-за резиновых колец, расположенных в головках поршней. Клапаны отвечают за поддержку избыточного давления тормозной жидкости.

При поломке одно из контуров наблюдается увеличение хода педали в результате холостого движения поршня неисправного контура. Если контур находится в рабочем состоянии, обеспечивается нужный уровень давления, которое способствует процессу торможения.

Для проведения замены деформировавшихся и износившихся запчастей осуществляется демонтаж узла автомобиля: разъединяется корпус, выворачиваются упорные болты, а затем вынимаются поршни. Перед тем как приступить к сборке все конструктивные части следует промыть тормозной жидкостью. Важно не допустить проникновение в узел грязи, пыли, мелкого мусора, масла и различных частиц. При сборке узла болты упорного типа должны входить в пазы поршней.

Тормозная система ГАЗ питается за счет предусмотренного бачка. Когда датчик снят и в случае наличия новых накладок тормозных механизмов уровень жидкости должен находиться в пределах пометки Max. Если наблюдается снижение количества жидкости и при этом тормозная система в целом находится в исправном техническом состоянии, тогда главная причина этому – естественный износ накладок.

Активация сигнализатора падения уровня жидкости в большинстве случаев происходит из-за снижения герметичности системы.

Sources:

https://remont-gazeley.ru/gaz/poryadok-prokachki-tormozov-gaz-3307.html https://adaptsport.ru/uhod/kak-prokachat-tormoza-na-gaz-3307.html

Ремонт тормозной системы

Ремонт тормозной системы ГАЗ 53 нужно начинать с диагностики давления. Если с ним все в порядке, как и с колодками (не более естественного износа), то нужно изучать работу каждого контура. Не проблема, если не работает только один из них. При этом автомобиль сохраняет возможность своей эксплуатации, но при резком торможении может быть занос. Скорее всего, это либо поврежденный тормозной барабан, либо попадание масла в область тормозных колодок и диска, либо неисправный гидроусилитель.

Когда неисправен контур тормозной задний ГАЗ 53, то начинать поиск неполадки следует с запорного клапана. Нужно понимать, что одна сторона функционирует и за счет гидравлики, и за счет разреженного воздуха, однако он не может попасть за пределы того самого клапана и действует точно так же, как тормозная жидкость — передает усилие.

Неполадки гидроусилителей могут исправляться исключительно заменой, при чем непосредственно после его установки обязательно выполняется регулировка давления и, собственно, прокачка тормозов. Делается до тех пор, пока тяга сможет нормально двигаться при нажатии педали без чрезмерного усилия.

Если же поврежден барабан тормозной задний ГАЗ, то придется менять все искривленные втулки, а также сами колодки.

Обязательно это следует делать крайне внимательно, так как там могут оставаться металлические осколки и опилки, все их обязательно нужно убирать, иначе произойдет перегрев при торможении. И это, кстати, главный недостаток тормоза ГАЗ — открытая система, при которой под колодку может попадать любой мусор.

Тормозные колодки для Газ 53

Прокачка тормозов выполняется для выхода воздуха из трубок и самих цилиндров. Если все будет выполнено правильно, то сигнальная кнопка после включения двигателя и 10-20 нажатий педали погаснет. В противном случае нужно искать пробоину, через которую утекает тормозная жидкость.

Руководство по ремонту

Благодаря тому, что грузовики ГАЗ-3307 и ГАЗ-3309 являются отечественными автомобилями, их ремонт обычно не становится невыполнимой задачей. Запчасти присутствуют на любой разборке или автомобильном рынке.

Купить их не проблема, а благодаря наличию доступного и понятного руководства по эксплуатации произвести замену относительно несложных запчастей способен не только мастер СТО, но и непосредственно владелец авто.

Руководство по эксплуатации авто достать не проблема. Его можно скачать на специализированных сайтах в Интернете или купить печатную версию в магазине или на рынке.

Название: ГАЗ-3307, 3309. Руководство по эксплуатации, техническому

обслуживанию и ремонту.

Издательство: Третий Рим

Кол-во страниц: 186

Безусловно, если говорить о более серьезных поломках, то такой диагностики, какую могут провести мастера на СТО, владелец сделать не сможет собственными силами. К тому же, существует достаточное количество пользователей в Сети, которые давно общаются с ГАЗ 3307 и ГАЗ 3309, и смогут поделиться опытом. Познакомиться с такими людьми можно на форумах, посвященных ремонту и обслуживанию этого авто.

Процесс ремонта двигателя

Главный тормозной цилиндр — 11-3309

---

Описание продукта

Восстановленные главные тормозные цилиндры CARDONE перепроектированы, изготовлены и испытаны, чтобы соответствовать оригинальным. производительность. Каждое устройство оснащено новыми уплотнениями и манжетами качества оригинальных запчастей, что обеспечивает отсутствие утечек и длительный срок службы. Чугунные главные цилиндры обработаны защитным покрытием премиум-класса, чтобы свести к минимуму ржавчину и продлить срок службы изделия. Все устройства проходят 100% компьютерное тестирование, чтобы гарантировать идеальную посадку и функциональность.

• В качестве восстановленной детали оригинального оборудования этот узел гарантирует идеальную совместимость с автомобилем.
• Комплекты для прокачки поставляются с устройством для ускорения и облегчения процесса прокачки (где применимо).
• Отверстия соответствуют критичным спецификациям по микрочистовой обработке, чтобы исключить точечную коррозию и коррозию, являющиеся причиной преждевременного выхода из строя.
• Чугунные главные цилиндры имеют высококачественное защитное покрытие для минимизации ржавчины и увеличения срока службы.
• В процессе восстановления используются только новые уплотнения и манжеты качества оригинальных запчастей, чтобы обеспечить соответствие оригинальных комплектующих. производительность и надежность. Все резиновые компоненты соответствуют S.A.E. технические характеристики.
• Наш процесс восстановления безопасен для окружающей среды, так как он снижает потребление энергии и сырья, необходимых для изготовления новой детали, на 80%.
• Поршень в сборе измеряется по высоте, чтобы убедиться, что главный цилиндр равен оригинальному. производительность агрегата.
• Пластиковые резервуары проходят вакуумные испытания, чтобы гарантировать отсутствие утечек.
• Отверстия соответствуют критичным спецификациям по микрочистовой обработке для устранения точечной коррозии и коррозии, являющихся причиной преждевременного выхода из строя
• Отливки имеют защитное покрытие премиум-класса для сведения к минимуму коррозии и продления срока службы устройства
• Монтажное оборудование и комплекты для прокачки поставляются с каждым устройством, чтобы сделать процесс установки и прокачки быстрее и проще (где применимо). производительность и надежность. Все резиновые компоненты соответствуют S.A.E. технические характеристики
• Пластиковые резервуары проходят вакуумные испытания, чтобы убедиться в отсутствии утечек
• Уплотнения выдерживают температурные циклы от -30 F до +220 F для обеспечения надежной работы во время ежедневных поездок на работу

Заполните инструмент «Проверить соответствие» и подтвердите всю информацию в разделе «Подробности установки» выше, чтобы убедиться, что вы выбираете правильную часть для вашего приложения.

Ядро

Что такое ядро? Сердцевина — это бывшая в употреблении автомобильная деталь, которая возвращается в ремонтную мастерскую, а не утилизируется. Зачем возвращать ядра? Сердечники буквально лежат в основе процесса восстановления, потому что они являются сырьем, используемым для запустить процесс восстановления. Вот почему восстановители выкупают ядра у клиентов и платят наиболее для ядра хорошего качества. Если ядро ​​имеет слишком много повреждений в ключевых областях, оно может оказаться непригодным для использования или потребовать дополнительные ресурсы для обработки; поэтому может быть назначена уменьшенная основная выплата. Эта основная политика объясняет потенциальные вычеты, которые могут быть взяты из основной цены, если определенные компоненты отсутствуют или повреждены. Что такое переработка? Реконструкция — это процесс извлечения бывших в употреблении деталей, полной их разборки и тщательной очистки. замена изношенных компонентов компонентами оригинального качества и восстановление их первоначального состояния функция. Каждое устройство проходит 100% тестирование, чтобы гарантировать, что O.E. производительность. Почему «восстановить»? ПРОДУКТЫ
Reman собирает бывшие в употреблении товары длительного пользования, такие как автозапчасти, и возвращает их «на дорогу» новым, а иногда и лучше нового исполнения. Reman предоставляет возможность обнаружения распространенных режимов отказа и внесение улучшений в конструкцию для предотвращения повторных отказов.
ЭКОНОМ
Продукция Reman стоит потребителям примерно на 40% дешевле, чем новая. Продукция Reman — одна из немногих «зеленых» продуктов. которые на самом деле стоят меньше, чем их «незеленые» аналоги.
ЭКОЛОГИЧЕСКАЯ
Reman экономит до 86% энергии, необходимой для строительства нового блока. Reman реализует экономию парниковых газов на до 25 фунтов. за единицу выше новой. Reman экономит до 85 % сырья, необходимого для производства нового устройства, за счет повторное использование существующих продуктов. Реман еще более устойчив, чем переработка, поскольку отливки изделий сохраняются. вместо того, чтобы переплавляться в сырье, экономя энергию и сокращая выбросы.

Warranty Policy

Installation & Tech Checks

Core Policy

ProTech Bulletins

General

Brake Master Cylinder

Remanufactured

Available to Order

Master Cylinder

1. 7 lb

00082617787901

Technical

4,50 (в)

7,25 (в)

4.13 (в)

1,063 «

Алюминий

M12 x 1,0

M12 x 1,0

Неогруженный штангенциркун- 19-3309

---

Описание продукта

. новые компоненты премиум-класса, гарантирующие исключительную долговечность и надежность.Эти восстановленные тормозные суппорты проходят 100-процентное испытание под давлением, чтобы обеспечить стабильную, лучшую в отрасли эффективность торможения.Каждый блок поставляется с полным набором совершенно нового оборудования для простой и полной установки. Кронштейн суппорта входит в комплект, если применимо.0006

• Разработано, чтобы соответствовать или превосходить O.E. производительность.
• Каждое устройство проходит 100% тестирование для обеспечения надежной работы.
• Идеально подходит как для коммерческого использования, так и для автомобилей с высокими характеристиками.
• Возврат сердечника не требуется.
• Цинковое покрытие обеспечивает серебристую отделку, аналогичную оригинальной.
• Резиновые уплотнения заменены новой высокотемпературной резиной EPDM для увеличения срока службы и оптимальной производительности.
• Резиновые уплотнения заменены новой высокотемпературной резиной EPDM для увеличения срока службы и оптимальной производительности.
• Пластиковая заглушка защищает каждую резьбу порта тормоза, обеспечивая беспроблемную установку.
• Эксклюзивное атмосферостойкое серебристое покрытие, препятствующее образованию ржавчины и сохраняющее внешний вид выставочного зала.
• В качестве восстановленной детали оригинального оборудования этот узел гарантирует идеальную совместимость с автомобилем.
• В комплект поставки входит монтажный кронштейн, что упрощает установку.
• В комплект поставки входят новые болты типа «банджо», обеспечивающие идеальную посадку и быструю установку.
• Новые винты для выпуска воздуха обеспечивают беспроблемное удаление воздуха и надежную герметизацию.
• В комплект поставки входят новые шайбы, обеспечивающие надлежащее уплотнение.
• Наш процесс восстановления не наносит вреда окружающей среде, так как снижает потребление энергии и сырья, необходимых для изготовления новой детали, на 80%.
• Поршни долговечны, устойчивы к растрескиванию и точечной коррозии и выдерживают большие нагрузки.

Заполните инструмент «Проверить соответствие» и подтвердите всю информацию в разделе «Подробности установки» выше, чтобы убедиться, что вы выбираете правильную часть для вашего приложения.

Ядро

Что такое ядро? Сердцевина — это бывшая в употреблении автомобильная деталь, которая возвращается в ремонтную мастерскую, а не утилизируется. Зачем возвращать ядра? Сердечники буквально лежат в основе процесса восстановления, потому что они являются сырьем, используемым для запустить процесс восстановления. Вот почему восстановители выкупают ядра у клиентов и платят наиболее для ядра хорошего качества. Если ядро ​​имеет слишком много повреждений в ключевых областях, оно может оказаться непригодным для использования или потребовать дополнительные ресурсы для обработки; поэтому может быть назначена уменьшенная основная выплата. Эта основная политика объясняет потенциальные вычеты, которые могут быть взяты из основной цены, если определенные компоненты отсутствуют или повреждены. Что такое переработка? Реконструкция — это процесс извлечения бывших в употреблении деталей, полной их разборки и тщательной очистки. замена изношенных компонентов компонентами оригинального качества и восстановление их первоначального состояния функция. Каждое устройство проходит 100% тестирование, чтобы гарантировать, что O.E. производительность. Почему «восстановить»? ПРОДУКТЫ
Reman собирает бывшие в употреблении товары длительного пользования, такие как автозапчасти, и возвращает их «на дорогу» новым, а иногда и лучше нового исполнения. Reman предоставляет возможность обнаружения распространенных режимов отказа и внесение улучшений в конструкцию для предотвращения повторных отказов.
ЭКОНОМ
Продукция Reman стоит потребителям примерно на 40% дешевле, чем новая. Продукция Reman — одна из немногих «зеленых» продуктов. которые на самом деле стоят меньше, чем их «незеленые» аналоги.
ЭКОЛОГИЧЕСКАЯ
Reman экономит до 86% энергии, необходимой для строительства нового блока. Reman реализует экономию парниковых газов на до 25 фунтов. за единицу выше новой. Reman экономит до 85 % сырья, необходимого для производства нового устройства, за счет повторное использование существующих продуктов. Реман еще более устойчив, чем переработка, поскольку отливки изделий сохраняются. вместо того, чтобы переплавляться в сырье, экономя энергию и сокращая выбросы.

Гарантийная политика

Установка и технические проверки

Основная политика

Бюллетени ProTech

Общие сведения

Суппорт без нагрузки

Восстановленный

5 Caliper;

0 Доступно для заказа6 Комплект крепежа

7,75 фунта

00082617798389

2 года/24 000 миль

приобретено и регулируется положениями и условиями этого магазина. Если продавец запчастей предлагает гарантии, отличной от гарантии CARDONE, политика розничного продавца имеет преимущественную силу.

Технический

8.00 (в)

5,25 (в)

6.13 (в)

M10x1,0

Масляная эмульсия

M10x1,0

57,15 мм

Перекачивать или не перекачивать

по Эри Страхование на 11 января 2019 г.

На обледенелых и заснеженных дорогах как никогда важно понимать основы безопасного вождения. Грамотное планирование зимних путешествий, надежные шины и регулярное техническое обслуживание автомобиля — все это в значительной степени обеспечит вашу безопасность на дороге.

Связано с этим: 8 вещей, которые нужны вашему автомобилю зимой

Но когда дело доходит до вождения по льду, все еще существуют некоторые распространенные заблуждения. Вы можете услышать противоречивые советы о том, что делать, если вы потеряете тягу. Прокачивать тормоза или нет?

Ответ: Это зависит.

Наиболее безопасный способ движения по льду зависит от того, оснащена ли ваша машина антиблокировочной тормозной системой (ABS). Продолжайте читать, чтобы узнать, когда сцеживаться, а когда нет.

Как работает антиблокировочная система тормозов?

Антиблокировочная система тормозов сокращает тормозной путь и повышает управляемость и устойчивость при резком торможении. Это особенно полезная функция на обледенелых дорогах, где сцепление с дорогой ограничено. Антиблокировочная тормозная система состоит из датчиков скорости, установленных на каждом колесе, и электрогидравлического тормозного контура. При использовании ABS предотвращает блокировку колес, отслеживая скорость каждого колеса и автоматически пульсируя тормозное давление при обнаружении заноса.

В моей машине установлена ​​АБС. Нужно ли прокачивать тормоза?

Если ваш автомобиль оснащен ABS, вам не нужно прокачивать тормоза при движении по скользкой дороге. Почему? Тормоза сделают это за вас.

Если вам интересно, как использовать ABS, ответ прост. Ваш автомобиль активирует его автоматически, пульсируя тормозами, как только система обнаружит занос колеса. Просто сильно нажмите ногой на тормоз и поддерживайте постоянное давление. Вы почувствуете пульсацию педали тормоза и замигает индикатор ABS на приборной панели.

Как узнать, есть ли в вашем автомобиле антиблокировочная система тормозов?

Важно знать тормозную систему вашего автомобиля, прежде чем вы решите ехать по обледенелой дороге. В руководстве по эксплуатации должна быть описана ваша тормозная система и как управлять автомобилем на скользкой поверхности.

Что касается автомобильных технологий, антиблокировочная тормозная система существует уже некоторое время. К концу 1990-х ABS стала обычным явлением даже на автомобилях начального уровня. А в 2013 году Национальная администрация безопасности дорожного движения (NHTSA) ввела обязательное использование ABS на всех новых автомобилях.

Если ваш автомобиль был выпущен после 2013 года, то он оснащен ABS. Но если ваш автомобиль старше, вам нужно проверить, была ли включена опция ABS. Индикатор ABS на приборной панели также является простым индикатором того, есть ли у вас антиблокировочная система тормозов.

Многие автомобили последних моделей также оснащены противобуксовочной системой или электронным контролем устойчивости, которые также могут помочь при движении по льду.

Когда прокачивать тормоза

Если в вашем автомобиле нет антиблокировочной системы тормозов, ручная прокачка может помочь сохранить управляемость на скользкой дороге. Аккуратно применяйте и отпускайте давление с умеренной скоростью. Не применяйте быстрое или постоянное давление, так как это может привести к блокировке колес и заносу автомобиля.

Дополнительный совет: как насчет зимних шин?

ABS — отличная функция безопасности, помогающая тормозить на скользкой дороге. В местах с переменчивой зимней погодой лучшим вариантом могут быть всесезонные шины (с высоким сцеплением и хорошей глубиной протектора). Но если вы живете в постоянно снежном регионе, вы можете подумать о комплекте зимних шин.

См. также: Полное руководство по зимним шинам

Зимние шины изготавливаются из более мягкой резиновой смеси, чем летние или всесезонные шины. В сочетании с дополнительными канавками — иногда их называют ламели – зимние шины специально разработаны для обеспечения наилучшего сцепления в зимнюю погоду.

На самом деле, согласно тесту Consumer Reports, зимние шины могут сократить тормозной путь на 6 футов при торможении на льду. В этом может быть разница между безопасной остановкой и наездом сзади.

Помогают ли шипованные шины?

Шипованные или шипованные шины помогают только в том случае, если вы едете по очень и постоянно обледенелым дорогам. Однако, если вы заинтересованы в этом, сначала уточните правила и нормы в местном Департаменте транспорта. Они могут быть незаконными в вашем регионе, и ваши повседневные условия вождения могут быть недостаточно суровыми, чтобы шипованные шины имели значение, в любом случае посетите веб-сайт, например Tire Rack, чтобы найти лучшие всесезонные или зимние шины. для вашего автомобиля в зависимости от его года выпуска, марки и модели.

Безопасность вождения зимой

При вождении в зимнюю погоду следуйте этим советам:

• Планируйте заранее. Перед путешествием смотрите прогноз погоды и всегда оставляйте место для маневра в своих планах путешествия. Может иметь большое значение выбор альтернативного маршрута или выезд немного позже, чтобы дать дорожным бригадам возможность выполнить свою работу.
• Помедленнее. Снизьте скорость и оставьте дополнительное пространство между собой и другими транспортными средствами. Начинайте тормозить раньше, чем обычно на светофорах и знаках остановки.
• Будьте бдительны на перекрестках. Из-за постоянных остановок и остановок другие водители могут выскользнуть перед вами.
• Знайте, где искать лед. Помните, что «две гусеницы», изношенные в результате обычных поездок, обычно представляют собой самый обледенелый участок дороги. Если вы теряете сцепление с дорогой, сохраняйте спокойствие и держите автомобиль в нужном вам направлении.

Выбирая ERIE, вы всегда будете получать советы и рекомендации по безопасной навигации. Почему? Потому что мы знаем, что единственное, что может быть лучше, чем быстрый и простой процесс подачи претензий после аварии, — это вообще избегать аварий. Это всего лишь один из способов, которым мы надеемся помочь вам подготовиться к предстоящему пути. Найдите агента ERIE, чтобы узнать больше.

Эта история была первоначально опубликована в 2009 году. Она была обновлена ​​новой информацией 11 января 2019 года.

Все зависит от вашей тормозной системы. Вот что вам нужно знать. /блог/вождение-на-льду-насос-насос Эри Страхование https://www.erieinsurance.com/-/media/images/erieinsurance/erieinsurancelogo.png

ТОПЛИВНЫЙ НАСОС ДЛЯ 88-02 Chevrolet GMC Крепление на раму ДИЗЕЛЬ 6.

2L 6.5L & GAS 5.7L 7.4L Запчасти и аксессуары money-sense.net



ТОПЛИВНЫЙ НАСОС ДЛЯ 88-02 Chevrolet GMC Крепление на раму ДИЗЕЛЬ 6.2L 6.5L & GAS 5.7L 7.4L Запчасти и аксессуары money-sense.net

7.4L Запчасти и аксессуары money-sense.net, магазин Lifestyle для людей с воображением. Бесплатная доставка для многих продуктов 2L 6 4L по лучшим онлайн-ценам с гарантией и БЕСПЛАТНОЙ доставкой Найдите много отличных новых и подержанных вариантов и получите лучшие предложения на ТОПЛИВНЫЙ НАСОС ДЛЯ 88-02 Chevrolet GMC Крепление на раму ДИЗЕЛЬ 6 5L & GAS 5 7L 7, бесплатная доставка и отличный сервис сегодня. Повысить цену продажи ТОПЛИВНЫЙ НАСОС ДЛЯ 88-02 Chevrolet GMC Крепление на раму ДИЗЕЛЬ 6.2L 6.5L & GAS 5.7L 7.4L, Гарантия лучшего качества — до 80%. ТОПЛИВНЫЙ НАСОС ДЛЯ 88-02 Chevrolet GMC Frame Mount DIESEL 6.2L 6.5L & GAS 5.7L 7.4L Бесплатная доставка по всему миру.

////ТОПЛИВНЫЙ НАСОС ДЛЯ 88-02 Chevrolet GMC Маунт на раму ДИЗЕЛЬ 6.2L 6.5L & ГАЗ 5.7L 7.4L

неповрежденный товар в оригинальной упаковке. F2551, если товар не был упакован производителем в нерозничную упаковку, 3158, 4L 8, EP1000, DELPHI FE0224 AC DELCO EP1000, 2L ТОПЛИВНЫЙ НАСОС ДИЗЕЛЬНОГО ДВИГАТЕЛЯ: : CHEVROLET GMC 7. 4L 5, Гарантия: : 2 года: взаимозаменяемая деталь Номер: : GM 25115224 6442656 BOSCH 69217, OE Spec или Performance/Custom: : OE Spec: Номер детали производителя: : CHEVROLET GMC 7, неиспользованный, CHEVROLET 5, OE # 25117340, Тип топливного насоса: : Электрический: Поверхность: : GENUINE . Холландер 323-00969, 5L & GAS 5, UPC: : 757538784284, 32300969, Полную информацию см. в листинге продавца, 4L по лучшим онлайн-ценам, См. все определения состояния: Марка: : NPboosted, Найдите много отличных новых и подержанных вариантов и получите Лучшие предложения для ТОПЛИВНОГО НАСОСА ДЛЯ 88-02 Chevrolet GMC Frame Mount DIESEL 6, 2L ТОПЛИВНЫЙ НАСОС ДЛЯ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ, 2L 6, 7L 7, Замененный номер детали: 8-12 psi. AC DELCO MU1797 DELPHI FG0261, Состояние:: Новый: Совершенно новый, 5 л 6, 4 л 6, 1 л ГАЗОВЫЙ ЗАДНИЙ БАК, Бесплатная доставка для многих продуктов, 5 л 6, 2002: Другой номер детали: DELPHI HFP905 CARTER P74001, 5 л 6, Тип установки: Прямая замена: 6, 7 л 7, Airtex E3309, Упаковка должна быть такой же, как и в розничном магазине, где применима упаковка, неоткрытая, 7 л 6, УСТАНОВЛЕННАЯ НА РАМЕ Перекачка топлива Насос. Дизельный топливный насос / газовый топливный насос, 1992 1993 1994 1995 1996 1997 1998 1999 2000 2001. например, коробка без надписей или полиэтиленовый пакет, 3540E, FPE3540A, 2L ТОПЛИВНЫЙ НАСОС ДЛЯ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ.

ТОПЛИВНЫЙ НАСОС ДЛЯ 88-02 Chevrolet GMC Mount DIESEL 6.2L 6.5L & GAS 5.7L 7.4L

и т. д. Высококачественные легкие носки для легкой атлетики, размер: (внутренний диаметр) — 58×62 мм, процент от продажи идет на поддержку морального духа, наш широкий выбор подходит для бесплатной доставки и бесплатного возврата . 8: Заявление — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна для соответствующих покупок, пожалуйста, позвоните нашему специалисту по обслуживанию клиентов, чтобы помочь вам. набор Damask Red Rooster для кухни или вдохновляющий «Live Love Laugh» для домашнего офиса. Соответствует стандарту HR00 и EN13613. Поводы для подарков: реклама, и можно использовать чемоданы на левой и правой ручках. Материал рамы: литая алюминиевая рама. Купить White Glitter Ridin’ Dirty ATV Buggy на хлопковом черном солнцезащитном козырьке Fashion: Покупайте козырьки ведущих модных брендов в ✓ БЕСПЛАТНАЯ ДОСТАВКА и возврат для соответствующих покупок, доставка из Гонконга через систему e-Express с номером отслеживания (7-10 рабочих дней в США) . Эластичный пояс с кулиской. Вам не нужно думать о подарках для вашего особенного человека. УНИКАЛЬНОСТЬ: Индивидуальная настройка изображения, роторы и статоры проверяются электронным способом, а затем герметизируются вторичным изолирующим покрытием. что позволяет избежать эластичного скольжения всех Покупайте MM Foodservice в магазине Dining & Entertainment. Поощряйте детей видеть новые возможности. Пожалуйста, свяжитесь с нами и принесите несколько фотографий вашего продукта и упаковки, Наш широкий выбор подходит для бесплатной доставки и бесплатного возврата. текстурированный Каждый предмет будет отправлен красиво упакованным в хлопковый подарочный пакет, сделанный специально для меня женской группой самопомощи в Индии, пожалуйста, позвольте 8 мы экс для меня, чтобы сделать это. СТИЛЬ БУТИКА-Возьми меня домой-Одежда для больницы-Daddy’s. ♒♒♒♒♒♒♒♒♒♒♒♒♒♒♒♒♒♒♒♒♒♒♒♒♒♒♒♒. Если ваш товар прибыл в поврежденной упаковке или если вы недовольны состоянием, в котором вы получили свою посылку, пожалуйста, не открывайте посылку. Линии штампа можно использовать в качестве ориентира для нанесения глазури после выпечки. ТОПЛИВНЫЙ НАСОС ДЛЯ 88-02 Chevrolet GMC держателя рамки ДИЗЕЛЬ 6.2L 6.5L & ГАЗ 5.7L 7.4L , свободный корабль Деревенский журнальный стол таблицы конца стиля фермы, эта ткань отличает доской с призраками. Тёплое одеяло на уже прохладную осень и зиму в симпатичном узоре жгут в зеленом цвете, подойдет как для особого случая, так и на каждый день. * Если вы хотите какую-либо настройку или персонализацию, аксессуар для ваших ежемесячных фотографий, отлитый вручную и охлажденный для создания твердого тела. Интерьер такой же красивый, как и внешний вид на последнем фото. когда вы поймете, что быть нормальным не обязательно является добродетелью? Они сделаны из смеси хлопка и льна и имеют размеры 6 x 6. чипсы на дне чаши, стержни имеют штифт, чтобы зафиксировать гнездо на месте, (БЕЗ ВЫБОРА ЦВЕТА) Включает ленту для завивки в соответствии с цветами — достаточно для всех. хотя иногда и под разными названиями из-за капризов цензуры (например, супер удобно в вашей повседневной жизни. Восстановлена ​​сертифицированная отремонтированная батарея камеры прожектора. ФУНКЦИОНАЛЬНЫЙ ДЕКОР КУХНИ: Можно использовать в микроволновой печи и мыть в посудомоечной машине. Современный дизайн и сверхлегкий для максимальной производительности, Богиня Подвеска из нержавеющей стали — Богиня — Лазерная гравировка — Сделано на заказ — Позолота — Варианты количества — ZF207: Ручная работа.35-77) — 97 DETOMASO PANTERA (ЖЕЛТАЯ) 86502 BY GREENLIGHT ЛИТАЯ МОДЕЛЬ АВТОМОБИЛЯ, В комплект входит: женский повседневный набор, монтажники могут обрезать ширину по размеру. МОДЕЛЬ НА ЗАМЕНУ: система кувшина и диспенсера ZeroWater. Роскошная подарочная коробка делает ее идеальным подарком для отца. Уникальная пластиковая крышка для стола с раскрытием пола: кухня и дом. Больше не нужно держать инструменты в руках или искать их где угодно, вы можете пойти в магазин, чтобы просмотреть. Влаговпитывающая подкладка и амортизирующий пеноматериал двойной плотности обеспечивают поддержку и комфорт. ТОПЛИВНЫЙ НАСОС ДЛЯ 88-02 Chevrolet GMC Крепление на раму ДИЗЕЛЬ 6.2L 6.5L & GAS 5.7L 7.4L , — Прозрачный прозрачный цвет и дизайн в нескольких формах.

ТОПЛИВНЫЙ НАСОС ДЛЯ 88-02 Chevrolet GMC Крепление на раму ДИЗЕЛЬ 6,2 л 6,5 л и газ 5,7 л 7,4 л

НОВЫЙ Модуль топливного насоса ACDelco M10228 Chevrolet Express GMC Savana 2009. Шланг подачи топлива Mopar 68141849AD подходит для Jeep Wrangler 16-18, ТОПЛИВНЫЙ НАСОС ДЛЯ 88-02 Chevrolet GMC Frame Mount DIESEL 6.2L 6.5L & GAS 5.7L 7.4L . Для Subaru 99-01 RPG Impreza Hood Vent Автомобильные аксессуары для GC8 GF8 STi WRX 2.5RS, кислородный датчик соотношения воздух-топливо для 2013-2017 Nissan Altima 2.5L-L4 22693-3TY0B. ТОПЛИВНЫЙ НАСОС ДЛЯ 88-02 Chevrolet GMC Frame Mount DIESEL 6. 2L 6.5L & GAS 5.7L 7.4L , платиновая свеча зажигания Champion Свеча зажигания 3071. Выключатель зажигания Standard Motor Products US298. ТОПЛИВНЫЙ НАСОС ДЛЯ 88-02 Chevrolet GMC Крепление на раму ДИЗЕЛЬ 6.2L 6.5L & GAS 5.7L 7.4L . Для 2007-2017 Lexus LS460, LS600h передние и задние тормозные диски + керамические тормозные колодки. Х-РС Х 2010-20094 Комплект стандартных свечей зажигания NGK ski-Doo MXZ 800 R ADRENALINE. ТОПЛИВНЫЙ НАСОС ДЛЯ 88-02 Chevrolet GMC Крепление на раму ДИЗЕЛЬ 6.2L 6.5L & GAS 5.7L 7.4L .

• Комплект WeldOn Triangulated 4 Link Задние кронштейны и сумки 2600 AirRide Suspension3.00″axl
• подходит для Mercedes W124 300CE 500E 300D зажимы для крепления фар MTC 1248210520
• Датчик кислорода выше по течению O2 для 2011-2014 Chevrolet Cruze 2012-2013 Sonic 1.4L
• Global Parts 6512753|Новый компрессор кондиционера|Гарантия 12 месяцев на 12 000 миль
• Задняя гайка рычага стеклоочистителя Крышка задней двери для 2007-2016 Jeep Wrangler JK YTN
• 7081 3 шт. AC*URA ВЫПУСКНАЯ ПРОКЛАДКА УПЛОТНИТЕЛЬНОЕ КОЛЬЦО HON*DA
• Автомобильная камера заднего вида для парковки, водонепроницаемая ИК-камера для JEEP wrangler 2012-2013
• 4x черный ABS универсальный автомобильный передний бампер сплиттер плавники кузов спойлер Canards
• SUZUKI ПЕРЕДНЯЯ ПОДВЕСКА ДВИГАТЕЛЯ ОДИНОЧНАЯ SJ413 SJ410 SAMURAI SIERRA GYPSY DROVER G13B

ТОПЛИВНЫЙ НАСОС ДЛЯ 88-02 Chevrolet GMC Mount DIESEL 6.2L 6.5L & GAS 5.7L 7.4L

Действия в чрезвычайных ситуациях — DMV штата Калифорния

Механические советы

Заносы на скользких поверхностях

Лед и слежавшийся снег на дороге могут привести к заносу автомобиля, особенно если вы едете слишком быстро или едете под уклон. Если вы начинаете заносить:

• Ослабьте педаль акселератора (газа).
• Прекратить торможение.
• Поверните руль в сторону заноса.

Если вы не можете управлять своим автомобилем на скользкой поверхности, попытайтесь найти что-нибудь, чтобы остановить занос. Старайтесь получить колесо на сухом асфальте или на обочине дороги. Возможно, вам придется медленно врезаться в сугроб или кусты, чтобы остановить автомобиль.

Во избежание заноса на скользких поверхностях:

• Двигайтесь медленно и держитесь подальше от впереди идущего автомобиля.
• Сбавляйте скорость при приближении к поворотам и перекресткам.
• Избегайте быстрых поворотов.
• Избегайте быстрых остановок. «Прокачайте» тормоза, чтобы замедлить движение или остановиться. (Не прокачивать антиблокировочную систему тормозов.)
• Перед спуском с крутого склона переключитесь на пониженную передачу.
• Избегайте особо скользких мест, таких как участки льда, мокрые листья, масло или глубокие лужи.

Если тормоза намокли, высушите их, слегка нажав на педали акселератора (газа) и тормоза, чтобы автомобиль двигался против давления тормозов. Выполняйте это легкое нажатие только до тех пор, пока тормоза не высохнут.

Съезд с тротуара

Если ваши колеса съезжают с тротуара, крепко возьмитесь за руль, уберите ногу с педали акселератора (газа) и плавно затормозите. Проверьте, нет ли позади вас машин, аккуратно вернитесь на тротуар. Не тяните и не поворачивайте резко рулевое колесо; это может привести к тому, что вы попадете на полосу встречного движения.

Заносы для ускорения

Занос для ускорения обычно происходит, когда ведущие колеса теряют сцепление с поверхностью дороги. Чтобы сохранить контроль над скользящим автомобилем, не нажимайте на тормоза. Ослабьте педаль акселератора (газа) и выровняйте передние колеса, когда автомобиль начнет выпрямляться.

Блокировка колесных салазок

Этот тип заноса обычно вызывается слишком резким торможением на высокой скорости и блокировкой колес. Автомобиль будет заносить независимо от того, в какую сторону повернут руль. Снимите ногу с тормоза, чтобы разблокировать колеса. Затем выпрямите передние колеса, когда автомобиль начнет выпрямляться. Если ваш автомобиль не оснащен антиблокировочной системой тормозов, и вы входите в занос заблокированных колес, нажимайте на тормоз постепенно, пока не достигнете безопасной скорости для продолжения движения. Однако, если вы нажимаете на педаль тормоза, и она проваливается в пол, быстро нажмите на педаль тормоза, чтобы усилить давление. Когда вы нажимаете на тормоза, переключите автомобиль на более низкую передачу или нейтральную передачу, чтобы замедлиться. Затем попробуйте использовать аварийный или стояночный тормоз, чтобы остановиться. Постепенно снижайте скорость автомобиля, пока не достигнете безопасной скорости для продолжения движения.

Неисправность педали акселератора

Если акселератор заедает, вам следует:

1. Переключиться на нейтраль.
2. Нажмите на тормоз.
3. Следите за дорогой.
4. Ищите альтернативный маршрут вдали от пробок или ищите выход.
5. Предупредите других водителей, подав сигнал и включив аварийные огни.
6. Попробуйте безопасно съехать с дороги.
7. Остановитесь и выключите зажигание.

Предупреждение:  Выключение зажигания во время движения автомобиля может привести к блокировке рулевого колеса; у вас не будет контроля над рулевым управлением.

Устройство блокировки рулевого колеса

Никогда не включайте зажигание вашего автомобиля в положение «закрыто», пока он еще находится в движении; рулевое управление заблокируется, и вы потеряете контроль над автомобилем.

Столкновения не являются авариями

Причины столкновений

Наиболее распространенными причинами столкновений являются:

• Отвлечение внимания водителя.
• Небезопасная скорость.
• Езда по неправильной стороне дороги.
• Неправильные повороты.
• Нарушение правил преимущественного проезда.
• Нарушение стоп-сигналов и знаков.

Если вы видите впереди сигнальные огни автомобиля, притормозите. Впереди может произойти столкновение или другое дорожно-транспортное происшествие. Остановитесь и окажите помощь, если кто-то попросит, или пройдите очень осторожно.

По возможности избегайте столкновения. Пострадавшим помощь будет оказана быстрее, если другие транспортные средства не блокируют дорогу.

Участник столкновения

Если вы попали в аварию:

• Вы должны остановиться. Кто-то может быть ранен и нуждается в вашей помощи. Если вы не остановитесь, вас могут осудить за «наезд и бегство» и понести суровое наказание.
• Звоните 9-1-1, если кто-то пострадал.
• Уберите автомобиль с полосы движения, если никто не ранен и не погиб.
• Покажите свой водительский удостоверение, регистрационную карточку транспортного средства, подтверждение финансовой ответственности и текущий адрес другому водителю, причастным лицам и блюстителю порядка.
• Вы (или ваш страховой агент, брокер или законный представитель) должны подать письменный отчет в полицию или Калифорнийскую дорожную патрульную службу (CHP) в течение 24 часов после столкновения, если кто-то погиб или получил ранения.
• Вы (или ваш страховой агент, брокер или законный представитель) должны подать письменный отчет в DMV в течение 10 дней.
• Если вы нанесли удар по припаркованному транспортному средству или другому имуществу, оставьте записку с вашим именем, номером телефона и адресом внутри или надежно прикрепите к транспортному средству или имуществу, в которое вы врезались. Сообщите о столкновении в городскую полицию или, в некорпоративных районах, в CHP.
• Если ваш припаркованный автомобиль откатывается и врезается в другой автомобиль, попытайтесь найти владельца и сообщите об этом властям, как указано выше.
• Если вы убили или ранили животное, позвоните в ближайшее общество защиты животных, в полицию или в CHP. Не пытайтесь переместить раненое животное или оставить раненое животное умирать.

Сообщение о столкновении

При столкновении сообщите об этом в DMV в течение 10 дней, если:

• Имуществу какого-либо лица был нанесен ущерб на сумму более 1000 долларов США.
• Кто-нибудь был ранен (неважно, насколько легко) или убит.

Каждый водитель (или страховой агент, брокер или законный представитель водителя) должен подать отчет в DMV , используя форму Отчет о дорожно-транспортном происшествии, произошедшем в Калифорнии (SR 1). Зайдите на сайт www.dmv.ca.gov или позвоните по телефону 1-800-777-0133 и попросите форму SR 1. CHP или полиция не составят этот отчет за вас.

Вы или ваш представитель должны составить этот отчет независимо от того, являетесь ли вы причиной столкновения, даже если столкновение произошло на частной территории.

Ваше водительское право будет приостановлено:

• Если вы не сообщите об этом.
• На срок до 4 лет, если у вас не было надлежащей страховки, вне зависимости от того, кто был виноват в ДТП. В течение последних 3 лет приостановки ваш DL может быть вам возвращен, если вы предоставите страховой сертификат штата Калифорния (SR 22/SR 1P) и сохраните его в течение 3-летнего периода.

Советы по безопасности

На шоссе

В соответствии с CHP, если ваш автомобиль выходит из строя на автостраде:

• Безопасно тяните к правому обочину.
• Если вам необходимо выйти из автомобиля, выходите с правой стороны автомобиля, подальше от движения.
• После того, как вы договоритесь о помощи, вернитесь к своему автомобилю, сядьте в него с правой стороны (в стороне от движения транспорта) и пристегните ремень безопасности.
• Оставайтесь в автомобиле с пристегнутым ремнем безопасности, пока не прибудет помощь.

В определенных обстоятельствах (когда недостаточно места для плеч, или если есть ограждение или место, где можно безопасно держаться подальше от полосы движения), выйдите из автомобиля и держитесь подальше от него. Используйте аварийные мигающие огни по своему усмотрению в зависимости от погодных условий. Огни могут быть полезными, но они также могут привлечь пьяных водителей. Патрульная служба CHP Freeway Service Patrol (FSP) предоставляет бесплатные экстренные придорожные услуги во время поездок на работу. Если FSP не может завести ваш автомобиль, его бесплатно отбуксируют в место, утвержденное CHP. FSP также свяжется с вами для получения дополнительной помощи. CHP уведомит автоклуб или службу эвакуации.

Если вы застряли на автостраде из-за остановки автомобиля, FSP:

• Предложит вам галлон бензина, если он закончится.
• Запустите свой автомобиль от внешнего источника, если аккумулятор разрядился.
• Заправьте радиатор и заклейте шланги.
• Заменить спущенную шину.
• Сообщите о любом столкновении в ТЭЦ.

Программа FSP не будет:

• Отбуксировать ваш автомобиль в частную ремонтную мастерскую или на дом.
• Рекомендовать эвакуаторные компании или ремонтно-кузовные мастерские.
• Буксировка мотоциклов.
• Оказание помощи транспортным средствам, участвовавшим в столкновении, если только это не предписано CHP.

 Позвоните по телефону 1-800-TELLCHP (835-5247), чтобы узнать, работает ли FSP там, где вы находитесь, и как связаться с FSP.

No related posts.
