Не горит ближний свет Лачетти

Андрей 6 комментариев Диагностика неисправностей, Лачетти, Неисправности Лачетти, Ремонт Лачетти, Шевроле, Электрооборудование

Содержание

⏰Время чтения: 4 мин.

Что делать, если не горит ближний свет Лачетти? В этой статье разберёмся с этим вопросом, а также затронем и проблемы дальнего света Шевроле Лачетти.

Автомобиль Chevrolet Lacetti прославился своей надёжностью и неприхотливостью к эксплуатации в наших непростых условиях. Он выжил на наших дорогах и завоевал доверие многих наших автовладельцев.

Но, как всегда бывает, всё и всегда не может быть хорошо и поэтому у Лачетти также есть недостатки и явные конструкторские недочёты. По своему субъективному мнению, высказанному в статье Недостатки Шевроле Лачетти, я считаю, что больше всего проблемных мест у Chevrolet Lacetti именно в электрике. Недочёты в проводке также описывались и решались в статьях Дёргается Лачетти и Провалы Шевроле Лачетти.

Такие же косяки встречаются и в электрической цепи включения ближнего света фар. Данный недуг относится в большинстве своём к хэтчбекам до 2008 года выпуска и кажется, что данная проблема уже устранена на всех автомобилях, но оказалось, что и по сей день эта неприятность продолжает пить кровь у владельцев данного авто. Совсем недавно снова всплыл такой случай, который мы решали по этой ссылке в комментариях. Он, собственно, и сподвигнул меня к написанию этой статьи.

Но перед тем, как дойти до этого проблемного места, кратко рассмотрим какие ещё бывают случаи с дальним и ближним светом.

Вот схема, по которой мы и будем подбираться к решению проблем головного света Лачетти

Не горит ближний и дальний свет Лачетти

В этом случае первым делом необходимо проверить – работает ли “моргалка” дальним светом.

Если дальний и ближний свет не функционирует, но моргание дальним светом работает, то необходимо проверить предохранитель f6 и реле блок-фар.

Если же не включается ни дальний с ближним, ни моргание дальним светом, тогда необходимо проверить целостность предохранителя ef12 и приходит ли, вообще, на него напряжение. Для этого необходимо извлечь предохранитель, включить зажигание и замерить напряжение на контактах блока предохранителей. На одном из двух контактов должно присутствовать напряжение больше 11 В.

Найти расположение нужных предохранителей и реле можно на странице Предохранители и реле Шевроле Лачетти

Не горит ближний свет на Шевроле Лачетти

Эта ситуация возникает намного чаще, чем предыдущая и вариантов поиска неисправности может быть много, начиная от сгоревших ламп (да-да, нередко обе лампы сгорают одновременно) и заканчивая неисправным подрулевым переключателем.

Первым делом, по моему мнению необходимо локализовать часть схемы, в которой находится проблемное место. Самым быстрым и простым способом это сделать является замер напряжений на предохранителях ef20 и ef27 в моторном отсеке.

Это два предохранителя 10 А, которые выделены желтым овалом. Необходимо извлечь предохранитель, включить зажигание и ближний свет фар. На одном из двух контактов блока предохранителей (обычно на правом, если стоять лицом к лобовому стеклу) должно присутствовать напряжение больше 11В.

Примечание: В литературе по ремонту Шевроле Лачетти встречаются неточности в расположении и наименовании предохранителей. Пользуйтесь расположением, указанным выше по ссылке!

На фото один предохранитель уже извлечен для замера

Если напряжение присутствует, значит неисправность находится на участке от блока предохранителей к лампам фар. Необходимо проверить проводку, лампы, разъёмы ламп и “массы” фар.

Но чаще случается так, что напряжение на блоке предохранителей отсутствует. Это означает, что проблема кроется на участке от подрулевого переключателя к блоку предохранителей и самым главным подозреваемым тут является печально известный разъём S201.

На схеме он изображен из нескольких частей, но на самом деле он представляет собой одно целое и является не столько разъёмом, сколько перемычкой.

Он не выдерживает большого тока ламп и со временем начинает плавиться до полной потери контакта. Данный разъём, вроде бы, устранили в машинках после 2008 года выпуска. Изначально была информация, что данная проблема ушла на авто с 2007 года выпуска, но как показала практика – это не так и автомобили 2007 года также подверглись данному недугу.

Разъём S201 Шевроле Лачетти

Чтобы добраться к данному разъёму, необходимо снять панель приборов. Делается это не сложно и все этапы подробно описаны в статье о панели приборов Лачетти

После того, как сняли панель приборов, мы увидим вот такую картину

Необходимо пошарить рукой, найти и вытащить два разъёма. Один из них и будет S201. Его можно узнать по следам перегрева

Его необходимо удалить и соединить провода без него. Как это сделать, каждый может решить сам. Кто-то ставит другую соединительную колодку, кто-то соединяет провода через предохранители, кто-то просто делает скрутку. У меня, допустим, провода спаяны и просто замотаны изолентой уже несколько лет

Вот и все основные проблемы, которые могут возникнуть с головным светом Шевроле Лачетти.

Бывают, конечно, и другие, более редкие и единичные случаи, но а в этой статье описывались проблемы, которые носят массовый характер.

Если у Вас возникали другие проблемные случаи со светом фар, тогда поделитесь об этом в комментариях. Для многих это будет полезно.

Всем Мира и ровных дорог!

По теме:

Не горит ближний свет Лачетти

Содержание

  1. Не горит левая фара на Шевроле Лачетти
  2. Не горит правая фара Шевроле Лачетти
  3. Не горит ближний свет Лачетти


Совсем недавно снова всплыл такой случай, который мы решали по этой ссылке в комментариях. Он, собственно, и сподвигнул меня к написанию этой статьи. Но перед тем, как дойти до этого проблемного места, кратко рассмотрим какие ещё бывают случаи с дальним и ближним светом. Если дальний и ближний не горит левая фара шевроле лачетти не функционирует, но моргание дальним светом работает, то необходимо проверить предохранитель f6 и реле блок-фар.

Если же не включается ни дальний с ближним, ни моргание дальним светом, тогда необходимо проверить целостность предохранителя ef12 и приходит ли, вообще, на него напряжение.

Для этого необходимо извлечь предохранитель, включить зажигание и замерить напряжение на контактах блока предохранителей. На одном из двух контактов должно присутствовать не горит левая фара шевроле лачетти больше 11 В.

Найти расположение нужных предохранителей и реле можно на странице Предохранители и реле Шевроле Лачетти Не не горит левая фара шевроле лачетти ближний свет на Шевроле Лачетти Эта ситуация возникает намного чаще, чем предыдущая и вариантов поиска неисправности может быть много, начиная от сгоревших ламп да-да, нередко обе лампы сгорают одновременно и заканчивая неисправным подрулевым переключателем.

Первым делом, по моему мнению необходимо локализовать часть схемы, в которой находится проблемное место. Если не работает, подайте на него напряжение отдельными проводами напрямую от аккумулятора. Заработает — скорее всего ослабился контакт на корпус, провод от аккумулятора на кузов автомобиля.

Проверьте реле К3. Ef6 20 А — вентилятор системы охлаждения радиатора.

Не горит правая фара Шевроле Лачетти

Если вентилятор не включается по звуку определить его работу довольно сложно, потому что работает довольно тихопроверьте помимо этого, предохранители Ef8, Ef21 не горит левая фара шевроле лачетти реле К9, К Проверьте исправность вентилятора, подав напрямую напряжение с аккумулятора. Если сам мотор работает, проверьте уровень антифриза, датчик температуры охлаждающей жидкости, крышки радиатора и расширительного бачка клапан в крышке должен работать исправно, пробка должна быть герметичнаисправность термостата.

В самом худшем случае, если наблюдаются проблемы с температурой и давлением антифриза, причиной может быть прогорание прокладки головки блока цилиндров. Ef7 30 А — обогрев заднего стекла. Ef8 30 А — большая скорость работы вентилятора системы охлаждения радиатора.

Не горит ближний свет Лачетти

Ef9 20 А — электрические стеклоподъёмники в правой передней и в задних дверях. Ef10 15 А — электронный блок управления ЭБУкатушки зажигания, клапан рециркуляции отработавших газов. Ef12 25 А — фары, габариты.

Если не горят лампы габаритов только с одной из сторон, проверьте предохранители Ef23 или Ef Если не горят передние габаритные огни, проверьте лампы в фарах, а также контакты колодок, которые могут пропадать из-за плохого соединения. Учитывая, что лампы ближнего света целые, в чём просто убедиться, вынув и осмотрев правую и левую лампы, стоит проверить целостность предохранителя F6.

Его номинал 10А, расположен он в блоке предохранителей в салоне автомобиля с левого торца передней панели. Доступ к нему открывается при открытии левой двери. Именно этот предохранитель защищает от короткого замыкания управляющее реле К4.

Собственно, цепь не горит левая фара шевроле лачетти ближнего света не самая сложная, однако найти в ней неисправность бывает непросто. Алгоритм проверки Постараемся выполнить несколько несложных операций, чтобы точно определить и устранить неисправность.

Начнём с включателя ближнего света.

Напряжение на его выводах должно быть не менее 11,6В. Проверяем напряжение на выходе с переключателя тестером, если напряжение отсутствует, меняем сам переключатель. Он изнашивается крайне редко, но бывает всякое.

Ближний свет фар включается только после замыкания контактов реле К4, расположенного также в монтажном блоке моторного отсека.

Если обе лампы ближнего света не горят, проверяем предохранитель F6 10Ачерез который подаётся питание на обмотку реле К4. Находится этот предохранитель в монтажном блоке расположенным в салоне автомобиля с левого торца передней панели, крышка которого доступна только при открытой водительской двери. Если предохранитель F6 цел, тогда вытаскиваем реле К4 и при помощи перемычки замыкаем контакты не горит левая фара шевроле лачетти и 87 в его колодке и проверяем, включится ли ближний свет.

Если свет включается, то реле К4 подлежит замене в связи с его неисправностью. А вот если ближний свет не включится, тогда поиск неисправности можно продолжить путём проверки двух десяти амперных предохранителей, Ef20 лампа ближнего света левой фары и Ef27 лампа ближнего света правой фары.

Chevrolet Lacetti проблемы со светом.

data-via=»oldeniska64yandexru» data-count=»vertical» data-url=»https://liputrik.ru/chevrolet-lacetti-problemy-so-svetom/.html»>Tweet

Chevrolet Lacetti



Сегодня у нас   Chevrolet Lacetti   седан 2007 года выпуска.

Извечная проблема этих автомобилей   фары головного света.

Не стал исключением и этот экземпляр.

Коротко о проблеме:

Левая фара ведет себя вообще непредсказуемо, то горит в полнакала, то работает только ближний, при движении бывает “подмаргивает дальним светом”, то просто не хочет включаться ни при каких  условиях, то невозможно выключить – продолжает гореть при выключенном переключателе света  и при выключенном  зажигании.



Правая фара: иногда появляется габарит, ненадолго, ближнего нет совсем, т. е.  при переводе переключателя света во второе положение –“головной свет”, нет никакой реакции. Переключаешь на дальний, загораются обе лампы и ближнего и дальнего, иногда вместе с ними горит габаритная лампа.

Порядок работы.

Решение этой проблемы начинаем с самого простого — проверяем целостность предохранителей и их мест посадки (из-за плохого контакта может теряться часть тока, и лампы будут гореть в полнакала).

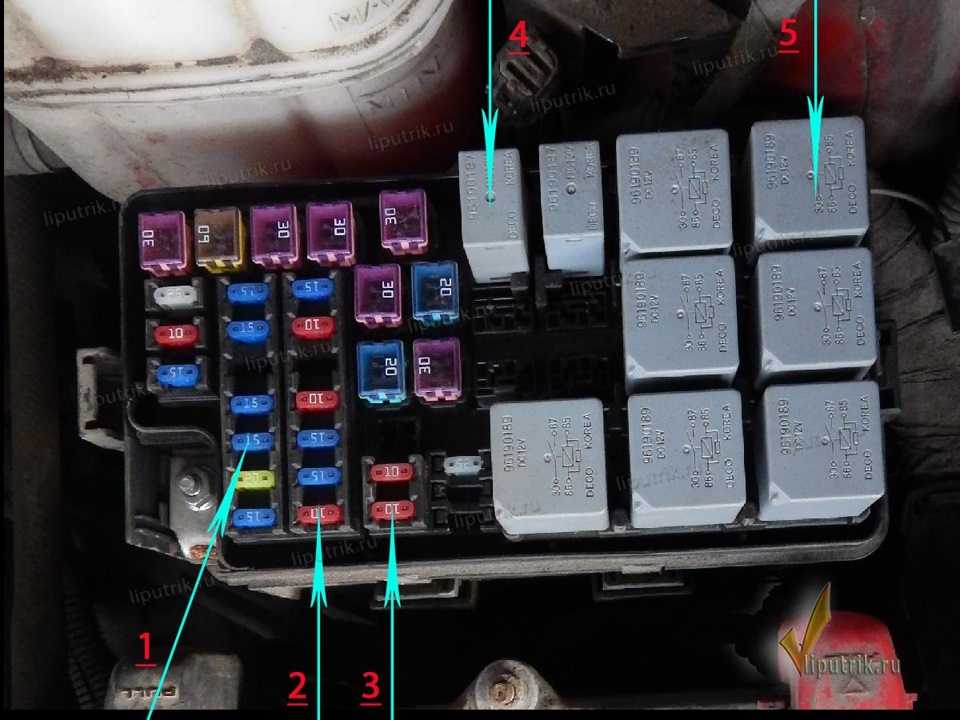

Монтажный блок







  • 1 дальний свет (обе фары)
  •  2 ближний (левая фара)
  •  3 ближний (правая фара)
  •  4 реле габаритов и подсветки приборов
  •  5 реле блок фар









Результат проверки: предохранители целые, контакты чистые.



Следующий на проверку-переключатель света на рулевой колонке.

Снимаем кожух рулевого колеса, выщелкиваем сам переключатель, нажав на защелки.

Выкручиваем 2 самореза и 1 болтик

Выкручиваем еще 2 самореза, второй с противоположной стороны.

Обычно на разъеме подгорают провода, но здесь все чисто.

Проверяем сам переключатель, отсоединив его от проводки.

Проверяем омметром все возможные переключения. Все работает, как положено. Подключаем обратно, шевелим проводку, сам переключатель. Ни каких переключений, подмаргиваний, выключений нет. Предварительный вывод — переключатель жив.

Снимаем подрулевой переключатель

Проверяем переключатель

Снимаем фары. Проверяем лампы и их контакты.

В нашем случае стоят фары на 2 лампы, ближний-Н7, дальний-Н1.

На левой фаре    разъем лампы ближнего света имеет следы перегрева: сама клемма вместо серебристого цвета почти черная в смысле потемневшая, изоляция провода выходящего из нее потемнела и стала сухой и хрупкой.

Вместо подгоревшей клеммы ставим новую. Места скрутки  пропаять, изолировать термоусадкой.

Дальнейший осмотр выявил, что в разъеме фары один из проводов также имеет явные признаки плохого контакта: потемнение изоляции провода, оплавление места посадки клеммы.

Это один из массовых проводов. Второй массовый провод идет на лампу габарита. Ничего подходящего для замены или ремонта в своих” запасниках” не нашел. Да и менять фару из-за этого не стоит.

По согласованию с хозяином авто просверлил отверстие, вывел провод из фары. Нужно делать его достаточной длины, т.к. для замены ламп необходимо вытаскивать фару из своего посадочного места и должна быть свобода действия.

Сделали массовый провод минуя разъем



Выход провода герметизируем любым герметиком (от попадания влаги).

Проверяем. Фара ведет себя прекрасно. Все лампочки включаются-выключаются. Проверяем на заведенной машине. Работает. На правой пока все без изменений.

Оставляем машину заведенной с включенным светом минут на 10-15, чтобы проверить греется новоиспеченная проводка или нет.



Продолжаем.

Через 15 минут проверяем. Все в норме. Надо идти дальше. Глушим машину — свет продолжает гореть. Да нам просто повезло, ведь  этот дефект  мог не проявиться, потому что появлялся крайне редко.

Перещелкиваем замок зажигания-изменений нет. Переключаем ближний-дальний, работает. Выключаем свет полностью подрулевым переключателем. Габариты погасли, основной свет горит.



Следующий шаг проверка реле. В монтажном блоке  находятся 2 реле, которые имеют непосредственное отношение к данной ситуации. Первое включает габариты, подсветку панели приборов, кнопок.  Второе подает питание на переключатель головного света.

При включенном зажигании поворачиваем “крутилку” на переключателе в первое положение-габариты, слышен характерный щелчок включения реле. Возвращаем обратно — реле щелкнуло-отключилось. Поворот переключателя-включилось.

Переводим “крутилку” во второе положение — головной свет. Тишина, а лампы то горят, не выключились до сих пор. “Крутилку ” туда-сюда, результат-ноль.  При попытке вытащить реле из монтажного блока – фары выключились.

Дальнейшие попытки  дефекта не проявили. Верней всего залипали контакты реле. Реле заменили.

Будем надеяться, что дефект больше не появится.


Теперь очередь правой фары.

Напомню, ближнего нет, дальний — включает обе лампы, даже когда включается “подмаргивание”.

Для данного типа фар при включении дальнего,  ближний продолжает гореть. Но, когда при выключенном свете, горят только габариты, начинаешь моргать дальним, ближний зажигаться не должен.

Проверка проводки внутри фары отклонений не выявили. При подаче питания от внешнего источника фара работала на 5. Все лампы горели по отдельности, как и положено.

Следовательно, все дело в проводке.

Жгут со стороны левого лонжерона

Жгут со стороны правого лонжерона

Жгут к фаре идет чуть ниже радиатора охлаждения, под площадкой аккумулятора, мимо бачка омывателя лобового стекла к монтажному блоку. На фото жгут показан уже после ремонта.

Сначала осмотрел все места, где жгут проходит через отверстия в металле. Те, которые доступны, нареканий не вызвали. Так как  расположение жгута не позволяет осмотреть его в полном объеме, решил его снять.

Решил начинать со стороны монтажного блока т.к. там больше всего возможностей для механического повреждения жгута. Основным стимулом такого решения было хорошо поцарапанное левое крыло с неплохой вмятиной. Возможно от удара зажало где нибудь жгут и продавило до металла.

Снимаем аккумулятор. Справа от него блок управления двигателем.

Крепление блока управления двигателем

Крепление монтажного блока

Вытягиваем замок, снимаем разъем. Откручиваем крепления, снимаем блок.

Откручиваем крепление монтажного блока, 2 точки со стороны аккумулятора, одна под жгутом блока управления. Данную операцию можно не проводить, но так удобней. Отщелкиваем сам монтажный блок и немного вытаскиваем его вверх, чтобы был доступ к разъемам.
Вытаскиваем разъем нашего жгута, рассоединяем еще 2 разъема, белый и черный.

Место большего белого разъема жгута

Разъемы жгута и блока управления двигателем (хорошо виден выщелкнутый замок)

Прозваниваем  жгут.

Так и есть:

Коричнево-белый провод (габарит), в обрыве.

Фиолетово —  белый (ближний) и зелено — черный (дальний) звонятся как один, замкнуты между собой.

Дальше проверять даже не стал и так все ясно.

Вытаскиваем жгут из всех щелей, куда его запрятали конструкторы.

Придется еще снять заливную горловину бачка омывателя, всего один болтик.

Дальше путь жгута лежит через лонжерон, поэтому пока тормозим. Проверяем высвобожденную часть жгута. Снимаем гофру, разматываем изоленту.

Все хорошо, претензий нет.

ABS





Начинаем снимать жгут с обратной стороны. Откручиваем массу на правом лонжероне, снимаем корпус воздушного фильтра, разъединяем разъем  АВS.

Проводку, идущую к правому повторителю поворота выпутывать не стал, (нужно было снимать подкрылок), пока откусил.





Пистоны, которые держали жгут, в большинстве не снимались, а просто ломались, хрупкие стали.



При сборке заменил их простыми стяжками, а также соединил и пропаял откушенные провода.



Вытащил жгут до правого лонжерона. Начал разделывать и вот на что я наткнулся.

Место замыкания

Крупно

Разделка жгута

Продолжение



Разделал сгоревший участок, оплавившиеся и оголенные провода заменил новыми, пропаял. Убрал в термоусадку.  Убрал восстановленный жгут в гофру, вернул его на место, закрепил стяжками.

Скрутил, спаял, убрал в термоусадку

Убрал все в гофру.



Кстати, в месте” аварии” проходил кабель от датчика АВS, который тоже пострадал. После восстановления проводки, лампочка АВS, которая горела не панели приборов, погасла.

АВS снова начала работать.

После ремонта жгута фары стали работать должным образом.

Для чистоты эксперимента  проверить проблемные места характерные для  Chevrolet Lacetti  , когда возникают проблемы со светом.

Это 2 разъема С 201 и С 202. Первый, С201, на данном авто отсутствовал (он располагается за панелью приборов). На фото разъемы только от приборки.

Второй, С202, который расположен за левой кик-панелью был в отличном состоянии.

В этом месте может находиться разъем С 201

Разъем С 202

Обычно С 201 выглядит так, а то и похуже.



Таким образом мы “ убили двух зайцев”. Починили свет и вернули к жизни АВS.

На этом проблемы со светом на Chevrolet Lacetti  закончились, счастливого  пути!





Если Вас заинтересовала данная статья и Вам есть, что сказать (хорошее или не очень) оставте Свои комментарии ниже.
Буду очень признателен за Ваше участие в обсуждении статьи.



Также на эту тему вы можете почитать:

Пропал ближний свет лачетти — Авто Брянск

Содержание

  • 1 Возможные причины нерабочего ближнего света на Шевроле Лачетти
    • 1.1 Предохранитель ближнего света в салоне
  • 2 Алгоритм проверки
    • 2.1 Контактная колодка
  • 3 Выводы
  • 4 Советы для автомобилистов

Фары головного света любого автомобиля должны безукоризненно работать и ночью, и днём, светить как ближним, так и дальним светом. Это не просто комфорт вождения, но и безопасность. Если не работает ближний свет на Лачетти, проблему нужно решать немедленно и причин может быть достаточно много. Постараемся разобраться со всем самостоятельно и восстановить ближний свет своими руками.

Возможные причины нерабочего ближнего света на Шевроле Лачетти

Для начала стоит внимательно разобраться в схеме подключения ламп ближнего света.

Схема работы света.

Как видно из схемы, фары запитаны через 25-амперный предохранитель ЕF12, который находится в монтажном блоке. Он расположен под капотом между аккумулятором и расширительным бачком системы охлаждения.

Расположение блока предохранителей под капотом.

Кроме того, ближний свет фар включается не напрямую, а через реле К4. Это реле также расположено в одном монтажном блоке с предохранителем.

Схема блока предохранителей под капотом.

Предохранитель ближнего света в салоне

Расположение блока предохранителей.

Учитывая, что лампы ближнего света целые, в чём просто убедиться, вынув и осмотрев правую и левую лампы, стоит проверить целостность предохранителя F6.

Его номинал 10А, расположен он в блоке предохранителей в салоне автомобиля с левого торца передней панели. Доступ к нему открывается при открытии левой двери. Именно этот предохранитель защищает от короткого замыкания управляющее реле К4. Собственно, цепь включения ближнего света не самая сложная, однако найти в ней неисправность бывает непросто.

Алгоритм проверки

Постараемся выполнить несколько несложных операций, чтобы точно определить и устранить неисправность.

  1. Начнём с включателя ближнего света . Напряжение на его выводах должно быть не менее 11,6В. Проверяем напряжение на выходе с переключателя тестером, если напряжение отсутствует, меняем сам переключатель. Он изнашивается крайне редко, но бывает всякое.
  2. Проверяем предохранитель F6, который защищает обмотку управляющего реле К4 . Убеждаемся в его целостности либо визуально, либо с помощью мультиметра. Если предохранитель перегорел, заменяем его, но при повторном перегорании необходимо искать настоящую причину, ведущую к выходу его из строя.
  3. Проверяем реле К4 . Для этого бросаем перемычку между 30-м и 87-м контактами. Здесь важно не перепутать контакты и замкнуть именно указанные. Если после установки перемычки свет включился, заменяем само реле.
  4. Если не горит только одна лампа ближнего света, но сама лампа цела, тогда с большой долей вероятности причина неисправности кроется в предохранителе левой лампы EF20 или предохранителе правой лампы ближнего света ЕF27 . Меняем их и если свет не появился, ищем причину дальше по цепи.
  5. Проверяем 25-амперный предохранитель Еf12 . Для начала извлекаем его из разъёма и проверяем напряжение на контактах мультиметром. Если напряжение есть, с чистой совестью меняем предохранитель. Если нет, ищем причину дальше.

Контактная колодка

В большинстве случаев, при отсутствии напряжения на предохранителе, оно теряется на участке от переключателя до монтажного блока. Тогда в первую очередь оцениваем состояние контактной колодки S201. Зачастую она не выдерживает высокой нагрузки и начинает выгорать и плавиться. Это, кстати, можно вычислить по характерному запаху в салоне.

Выгоревший разъём s201.

Чтобы добраться до контактной колодки, необходимо полностью снять приборную панель.

После демонтажа панели находим два разъёма, тот, который будет обгорелый или оплавленный, искомый разъем. Как правило, его просто обрезают и соединяют провода по схеме напрямую или же используют другой похожий разъем.

Выводы

Это основные возможные проблемы, которые приводят к тому, что ближний свет на Лачетти не работает, но, как видим, все можно сделать своими руками. Удачной всем работы и яркого света фар!

Не давно вечером сажусь в машину завожу включаю ближний свет а он не горит, пробую дальний тоже не горит, пробую моргнуть дальним -моргает но не включается.Думал что ПРЕДЫ сгорели проверил нет живые, проверили все реле все живое.В итоге нашел ответ на этот вопрос прочитав в инете статью.прочитав пошел делать все как написано в статье и все заработало.А вот и сама статья вдруг кому тоже поможет.

Описание симптомов:
1- пару раз за последний месяц ближний самопроизвольно «моргал»
2- запаха горелого пластмасса или проводки я не замечал
3- сегодня (отдельное спасибо инспектору ДПС) было выявлено отсутствие ближнего света фар
4- габариты — есть
5- электро корректор работает
6- дальний — только моргает (на себя), в положении «от себя» – нет дальнего
7- все предохранители, лампочки и реле в исправном состоянии

По приезду к месту поиска и устранения неисправности – был приглашен знакомый электрик (ему так же отдельное спасибо) и понеслась…
1- проверили лампы – исправны
2- проверили предохранители – исправны
3- проверили реле (путем его снятие и подачи на него отдельно питания) – исправно
4- проверили цепь от лампы к блоку предохранителей – исправна
5- проверили подрулевой переключатель (левый) – исправен (проверяли также путем принудительной подачи, отдельным проводом напряжения)
6- в результате все этого сошлись на том что неисправность в цепи от переключателя до блока предохранителей…пресловутый разъем S201

После этого – мы пошли рыть инет, в поисках места установки этого разъема…
Конечно место установки нашли (спасибо всем тем кто отписался в теме про ближний свет). Единственный недостаток – отсутствие так сказать минигайда по решению этой проблемы. Устраняем это…)

Итак, чтобы добраться до разъема S201
1- Внимательно изучаем схему
(Кстати, судя по схемам, цепь света в hatchback, идет через s201, только в машинах до 2006г, включительно, в машинах следующих годов, из схемы исключена эта колодка. Прим. Мити)
Синим цветом обозначен этот разъем S201, на схеме он раскидан по разным местам, на самом деле он выглядит единым целым) и находится за панелью приборов, в левой стороне, под воздуховодом, за пучком проводов. (после снятия панели приборов – вы его не увидите, лишь просунув рук над пучком проводов вы его нащупаете)

2- Снимаем панель приборов. Тут все просто…как в книжке
(снимаем панель приборов)

Советы для автомобилистов

К головному освещению легкового автомобиля Шевроле Лачетти, у водителей особое отношение, ведь оно должно быть в рабочем состоянии и днём и ночью. Поэтому им необходимо знать, как устранять возникающие неисправности в электрической цепи фар ближнего и дальнего света.

Лампы всех фар получают питание через предохранитель Ef12 (25А). Поэтому, при невозможности включить фары ни в режиме ближнего, ни в режиме дальнего света, поиск неисправности нужно начинать с проверки этого предохранителя. Он стоит в монтажном блоке моторного отсека, который расположен между расширительным бачком системы охлаждения и аккумуляторной батареей. Перегоревший предохранитель заменяем, а если он сгорит повторно, то необходимо будет найти место короткого замыкания, из-за которого он выходит из строя.

Ближний свет фар включается только после замыкания контактов реле К4, расположенного также в монтажном блоке моторного отсека. Если обе лампы ближнего света не горят, проверяем предохранитель F6 (10А), через который подаётся питание на обмотку реле К4. Находится этот предохранитель в монтажном блоке расположенным в салоне автомобиля с левого торца передней панели, крышка которого доступна только при открытой водительской двери.

Если предохранитель F6 цел, тогда вытаскиваем реле К4 и при помощи перемычки замыкаем контакты 30 и 87 в его колодке и проверяем, включится ли ближний свет. Если свет включается, то реле К4 подлежит замене в связи с его неисправностью. А вот если ближний свет не включится, тогда поиск неисправности можно продолжить путём проверки двух десяти амперных предохранителей, Ef20 (лампа ближнего света левой фары) и Ef27 (лампа ближнего света правой фары). Стоят они в монтажном блоке моторного отсека.

А если и эти предохранители не перегорели, то придётся посмотреть, в каком состоянии находятся нити ламп ближнего света Н7 (55ВТ), которые есть только в автомобилях Шевроле Лачетти с кузовами седан и универсал. На хетчбеках в фарах применяются двухнитевые лампы h5U (55Вт), в которых нить ближнего света расположена над отражателем. Но, для того чтобы это сделать, придётся снять блок-фары, открутив пару болтов верхнего крепления и гайку нижнего. Иным способом добраться до ламп невозможно. Если нити ламп окажутся целыми, то для поиска неисправности придётся снимать левый под рулевой переключатель.

При отсутствии дальнего света в обеих фарах, вначале проверяем состояние предохранителя Ef15 (15А), расположенного в монтажном блоке моторного отсека. Если он цел и невредим, тогда придётся посмотреть состояние ламп дальнего света Н1 (55Вт). А если и они окажутся исправными, то опять придётся разбираться с левым под рулевым переключателем. Кроме этого дальний свет может не гореть из-за отсутствия контакта на клеммах разъёмов S201, С101, С102, С202, С104. На разъёме S201 есть только контакт дальнего света, а на остальных разъёмах ещё и контакты ближнего света.

Пропал ближний свет фар chevrolet lacetti № автоэлектрика | Ремонт авто

Рубрика: Lacetti

Опубликовано 07.02.2019   ·   Комментарии: Комментарии к записи Пропал ближний свет фар chevrolet lacetti № автоэлектрика отключены  ·   На чтение: 4 мин


Chevrolet lacetti горит предохранитель подсветки багажника. Решение.

Вы тут: Главная > Chevrolet > Lacetti > Не работает свет на Шевроле Лачетти.   Ближний…

В литературе по ремонту Шевроле Лачетти встречаются неточности в расположении и наименовании предохранителей. Сообщение от Вальдемариус Внесу свой вклад. Данный недуг относится в большинстве своём к хэтчбекам до года выпуска и кажется, что данная проблема уже устранена на всех автомобилях, но оказалось, что и по сей день эта неприятность продолжает пить кровь у владельцев данного авто.

Выводы Это основные возможные проблемы, которые приводят к тому, что ближний свет на Лачетти не работает, но, как видим, все можно сделать своими руками. На разъёме S есть только контакт дальнего света, а на остальных разъёмах ещё и контакты ближнего света. Проверяем высвобожденную часть жгута.

Самым быстрым и простым способом это сделать является замер напряжений на предохранителях ef20 и ef27 в моторном отсеке. Это два предохранителя 10 А, которые выделены желтым овалом.

Необходимо извлечь предохранитель, включить зажигание и ближний свет фар. На одном из двух контактов блока предохранителей обычно на правом, если стоять лицом к лобовому стеклу должно присутствовать напряжение больше 11В.

В литературе по ремонту Шевроле Лачетти встречаются неточности в расположении и наименовании предохранителей. Пользуйтесь расположением, указанным выше по ссылке!

На фото один предохранитель уже извлечен для замера Если напряжение присутствует, значит неисправность находится на участке от блока предохранителей к лампам фар. Несколько дней назад в машине появился запах чего то паленого.

Не очень похожий на запах горелой изоляции. Скорее что-то вроде нагретой пыли.

.Не горят Фары, Ближный свет — Chevrole Lacetti,лачетти, гентра

Если когда-нибудь включали запыленный электрообогреватель, то поймете. После этого перестал работать корректор фар и периодически помаргивал ближний свет фар. Почитав эту ветку, понял, что кончина ближнего света фар не за горами.

Chevrolet Lacetti проблемы со светом.

Как раз поехал в сервис менять антифриз и заодно попросил посмотреть электрику. Скажу сразу, что у меня хэтч с лампами Н4. Похоже у сервиса уже есть опыт устранения этой беды. Поэтому сразу сняли кожух рулевой колонки и приборный щиток. За ним, в глубине есть разъем белого цвета закрытый сверху черной перемычкой.

Кто-то уже выкладывал его фото: На хетчбеках в фарах применяются двухнитевые лампы h5U 55Вт , в которых нить ближнего света расположена над отражателем. Но, для того чтобы это сделать, придётся снять блок-фары, открутив пару болтов верхнего крепления и гайку нижнего.

Иным способом добраться до ламп невозможно. Если нити ламп окажутся целыми, то для поиска неисправности придётся снимать левый под рулевой переключатель.

Проверяем предохранитель F6, который защищает обмотку управляющего реле К4.

Убеждаемся в его целостности либо визуально, либо с помощью мультиметра. Если предохранитель перегорел, заменяем его, но при повторном перегорании необходимо искать настоящую причину, ведущую к выходу его из строя. Для этого бросаем перемычку между м и м контактами.

Здесь важно не перепутать контакты и замкнуть именно указанные. Если после установки перемычки свет включился, заменяем само реле. Если не горит только одна лампа ближнего света, но сама лампа цела, тогда с большой долей вероятности причина неисправности кроется в предохранителе левой лампы EF20 или предохранителе правой лампы ближнего света ЕF Габариты погасли, основной свет горит.

Следующий шаг проверка реле.

КЛУБ CHEVROLET LACETTI/CRUZE

Первое включает габариты, подсветку панели приборов, кнопок. Второе подает питание на переключатель головного света. Возвращаем обратно — реле щелкнуло-отключилось.

Тишина, а лампы то горят, не выключились до сих пор. При попытке вытащить реле из монтажного блока — фары выключились. Верней всего залипали контакты реле.

Будем надеяться, что дефект больше не появится. Теперь очередь правой фары. Но, когда при выключенном свете, горят только габариты, начинаешь моргать дальним, ближний зажигаться не должен.

Проверка проводки внутри фары отклонений не выявили. При подаче питания от внешнего источника фара работала на 5. Все лампы горели по отдельности, как и положено.

  Метки: ближний, лачетти, не, свет, шевроле

пропал ближний и дальний свет(( — Chevrolet Lacetti 5D, л., года на DRIVE2 | Ремонт авто

Рубрика: Lacetti

Опубликовано 30.11.2021   ·   Комментарии: Комментарии к записи Пропал ближний свет =( — Chevrolet Lacetti 5D, liter, year on DRIVE2 отключены  ·   На чтение: 8 мин


По своему субъективному мнению, высказанному в статье Недостатки Шевроле Лачетти, я считаю, что больше всего проблемных мест у Chevrolet Lacetti именно в электрике. Недочёты в проводке также описывались и решались в статьях Дёргается Лачетти не горит ближний свет на шевроле лачетти Провалы Шевроле Лачетти. Такие же косяки встречаются и в электрической цепи включения ближнего света фар. Данный недуг относится в большинстве своём к хэтчбекам до года выпуска и кажется, что данная проблема уже устранена на всех автомобилях, но оказалось, что и по сей день эта неприятность продолжает пить кровь у владельцев данного авто.

Совсем недавно снова всплыл такой случай, который мы решали по этой ссылке в комментариях. Он, собственно, и сподвигнул меня к написанию этой статьи. Но перед тем, как дойти до этого проблемного места, кратко рассмотрим какие ещё бывают случаи с дальним и ближним светом. Если дальний и ближний свет не функционирует, но моргание дальним светом работает, то необходимо проверить предохранитель f6 и реле блок-фар.

Почему на Шевроле Лачетти не горит ближний свет: не работает

Если же не включается ни дальний с ближним, ни моргание дальним светом, тогда необходимо проверить целостность предохранителя ef12 и приходит ли, вообще, на него напряжение. Для этого необходимо извлечь предохранитель, включить зажигание и замерить напряжение на контактах блока предохранителей.

На одном из двух контактов должно присутствовать напряжение больше 11 В. Найти расположение нужных предохранителей и реле можно на странице Предохранители и реле Шевроле Лачетти. Эта ситуация возникает намного чаще, чем предыдущая и вариантов поиска неисправности может быть много, начиная от сгоревших ламп да-да, нередко обе лампы сгорают одновременно и заканчивая неисправным подрулевым переключателем.

Первым делом, по моему мнению необходимо локализовать часть схемы, в которой находится проблемное место. Самым быстрым и простым способом это сделать является замер напряжений на предохранителях ef20 и ef27 в моторном отсеке. Это два предохранителя 10 А, которые выделены желтым овалом.

Необходимо извлечь предохранитель, включить зажигание и ближний свет фар. На одном из двух контактов блока предохранителей обычно на правом, если стоять лицом к лобовому стеклу должно присутствовать напряжение больше 11В. Примечание: В литературе по ремонту Шевроле Лачетти встречаются неточности в расположении и наименовании предохранителей.

Пользуйтесь расположением, указанным выше по ссылке!

Пропал ближний свет лачетти

На фото один предохранитель уже извлечен для замера. Если напряжение присутствует, значит неисправность находится на участке от блока предохранителей к лампам фар.

Но чаще случается так, что напряжение на блоке предохранителей отсутствует. Это означает, что проблема кроется на участке от подрулевого переключателя к блоку предохранителей и самым главным подозреваемым тут является печально известный разъём S На схеме он изображен из нескольких частей, но на самом деле он представляет собой одно целое и является не столько разъёмом, сколько перемычкой.

Он не выдерживает большого тока ламп и со временем начинает плавиться до полной потери контакта. не горит ближний свет на шевроле лачетти

Данный разъём, вроде бы, устранили в машинках после года выпуска. Изначально была информация, что данная проблема ушла на авто с года выпуска, но как показала практика — это не так и автомобили года также подверглись данному недугу.

Чтобы добраться к данному разъёму, необходимо снять панель приборов. Делается это не сложно и все этапы подробно описаны в статье о панели приборов Лачетти. Необходимо пошарить рукой, найти и вытащить два разъёма.

Один из них и будет S Его можно узнать по следам перегрева. Его необходимо удалить и соединить провода без.

Почему на Шевроле Лачетти не горит ближний свет: не работает. Фары головного света любого автомобиля должны безукоризненно работать и ночью, и днём, светить как ближним, так и дальним светом. Это не просто комфорт вождения, но и безопасность. Если не работает ближний свет на Лачетти, проблему нужно решать немедленно и причин может быть достаточно много. Постараемся разобраться со всем самостоятельно и восстановить ближний свет своими руками. Содержание. 1 Возможные причины нерабочего ближнего света на Шевроле Лачетти. Предохранитель ближнего света в салоне. 2 Алгоритм проверки. Контакт.

Как это сделать, каждый может решить. Кто-то ставит другую соединительную колодку, кто-то соединяет провода через предохранители, кто-то просто делает скрутку. У меня, допустим, провода спаяны и просто замотаны изолентой уже несколько лет. Вот и все основные проблемы, которые могут возникнуть с головным светом Шевроле Лачетти. Бывают, конечно, и другие, более редкие и единичные случаи, но а в этой статье описывались проблемы, которые носят массовый характер.

Если у Вас возникали другие проблемные случаи со светом фар, тогда поделитесь об этом в комментариях. Для многих это будет полезно. Необходимо проверить проводку, лампы, разъёмы ламп и «массы» фар. Фары головного света любого автомобиля должны безукоризненно работать и ночью, и днём, светить как ближним, так и дальним светом. Это не просто комфорт вождения, но и безопасность. Я думал об этом но вспомнил как все учились в автошколе и понял что многие меня не поймут, да и холодно на каждом перекрестке форточку открывать.

Все так про свой регион говорят я постоянно в пути по югу и Северному Кавказу не горит ближний свет на шевроле лачетти норм в РнД ездят, единственное могли бы чаще пропускать при перестроении. Самый прикол ездить по Махачкале ну 3года назад точно, сейчас не знаю там едут все по своим правилам и возможностям, а самое интересное минимум дтп.

У не горит ближний свет на шевроле лачетти так же было, тоже оплавился пластик, но я решил купить новые лампы и помогло. Сейчас холодно заниматься на улице пластиком :.

Follow Message. November 21, at PM Tags: vehicle breakdown. Comments 14 Only registered users can participate in discussions. Перевод: zCarot. Мы используем Биокамины Buschbeck.

Не горит ближний свет, седан. FAQ по Лачетти. Все разделы прочитаны. Рэй Не горит ближний свет на шевроле лачетти Регистрация: Возраст: 40 Сообщений: У меня: Chevrolet Lacetti 1. Отправить личное сообщение для Рэй. Найти ещё сообщения от Рэй. Тамам Этот форум — дом мой! Регистрация: Цитата: Сообщение от Рэй Сейчас ищу актуальную электросхему на машины последнего выпуска. Отправить личное сообщение для Тамам.

Найти ещё сообщения от Тамам.

Цитата: Сообщение не горит ближний свет на шевроле лачетти Рэй Не горят обе фары, значит нужно искать общий разъём. Цитата: Сообщение от Рэй Не подскажите, где именно находится С? Необходимо извлечь предохранитель, включить зажигание и ближний свет фар. На одном из двух контактов блока предохранителей обычно на правом, если стоять лицом к лобовому стеклу должно присутствовать напряжение больше 11В. Примечание: В литературе по ремонту Шевроле Лачетти встречаются неточности в расположении и наименовании предохранителей.

Пользуйтесь расположением, указанным выше по ссылке! На фото один предохранитель уже извлечен для замера.

Если напряжение присутствует, значит неисправность находится на участке от блока предохранителей к лампам фар. Необходимо проверить проводку, лампы, разъёмы ламп и «массы» фар.

Но чаще случается так, что напряжение на блоке предохранителей отсутствует. Это означает, что проблема кроется на участке от подрулевого переключателя к блоку предохранителей и самым главным подозреваемым тут является печально известный разъём S На схеме он изображен из нескольких частей, но на самом деле он не горит ближний свет на шевроле лачетти собой одно целое и является не столько разъёмом, сколько перемычкой.

Он не выдерживает большого тока ламп и со временем начинает плавиться до полной потери контакта.

Пропал ближний свет шевроле лачетти.  Не работает подсветка приборов и габариты на Chevrolet Lacetti.

Данный разъём, вроде бы, устранили в машинках после года выпуска. Изначально была информация, что данная проблема ушла на авто с года выпуска, но как показала практика — это не так и автомобили года также не горит ближний свет на шевроле лачетти данному недугу. Предохранители и реле предназначены для защиты силовых агрегатов, цепей автомобиля от коротких замыканий или перегрузок. Если в машине перестает работать какой-либо механизм, в первую очередь необходимо проверить предохранители. Возможно, проблема кроется именно.

В модификациях седан, универсал и хетчбэк блоки располагаются в одних и тех же местах. Схема подключения и расположение элементов идентичны. Причём здесь бардачок и задние противотуманки?

Если в в цепи происходит короткое замыкание, перегорает именно этот предохранитель, который подаёт питание на предохранитель блока основного аккумулятора. Кроме этого, он защищает цепи F13, F14, F15, F16, F21, F22, F23 и F24, а в этих цепях как раз и не горит ближний свет на шевроле лачетти габаритные огни и подсветка приборной панели. Случается так, что после всех манипуляций насос по-прежнему не работает и тогда необходимо обращать внимание на проводку и состояние насоса в целом.

То есть должно получиться три скрутки проводов по каждому цвету в одной скрутке. Так что косячина скорей всего. Добавлено через 18 минут Фотку выложить не получается. Но групп проводов там три. Последний раз редактировалось Необратимость; Меню Необратимость. Найти ещё сообщения от Необратимость. Скачиваний: 1 ДмитрийЕсли горит в полнакала — это точно масса не горит ближний свет на шевроле лачетти лампу приходит через другую лампу, получается буд-то они включены последовательно.

Как правило, отгнивает масса на блок-фаре, либо перетирается в жгуте. Плохое место лично столкнулся под левой фарой, и жгут засунут под площадку аккумулятора. В хетче же Н4 стоит.

Была одна бракованная лампа за всё время работы с плохим массовым контактом внутри лампы. Переодически на две нити от тряски переходила зараза. А вдруг. Должны быть вместе 4 фиолетовых, потом 4 голубых и 3 салатовых.

Схема работы света. Схема блока предохранителей под капотом. Расположение блока предохранителей. Выгоревший разъём s Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Комментарий Имя Email Сайт Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев. The following two tabs change content below. Об авторе: Последние статьи:.

  Метки: ближний, горит, лачетти, не, свет, шевроле

Chevrolet Lacetti 2003-2018 Тип лампы ближнего света фар – Поиск ламп для автомобилей, грузовиков и мотоциклов

Какой тип/модель лампы ближнего света подходит к фаре Шевроле Лачетти 2003-2018 г. в.

Технические характеристики галогенных ламп Chevrolet Lacetti.

Линейка продуктов ORIGINAL H7.

Номер для заказа Артикул 64210.

Категория ECE, фитинг H7.

Технические характеристики 12 В 55 Вт PX26d.



Ищи: CategoriesSelect CategoryAbarthAbarth 124 SpiderAbarth 500Abarth 595Audi A1Audi A2Audi A3 1996-2003Audi A3 2003-2012Audi A3 2012-2018Audi A4 B5 2012-2018Audi A4 B6 2000-2004Audi A4 B7 2004-2008Audi A4 B8 2007-2015Audi A5 2007-2017Audi A6 C4 1994-1997Audi A6 C5 1997-2005Audi A6 C6 2004-2011Audi A6 C7 2010-2018Audi A7 Sportback 2010-2018Audi A8 1994-2002Audi A8 2002-2010Audi A8 2009-2018Audi AllroadAudi CabrioletAudi CoupeAudi Q2Audi Q3Audi Q5 2008-2016Audi Q5 2016-2018Audi Q7 2006-2015Audi Q7 2015 -2018Ауди Р8 2007-2015Ауди ТТ 1998-2006Audi TT 2007-2014Audi TT 2014-2018Audi V8BMW 1 серия E81BMW 1 серия E82BMW 1 серия E87BMW 1 серия F20BMW 1 серия F21BMW 2 серия F22, F87BMW 2 серия F23BMW 2 серия F45BMW 2 серия EWBM90 EWBMW 90 E36BMW 3 серия E36BMW 3 серия E36 3 серии E91BMW 3 серии E92BMW 3 серии E93BMW 3 серии F30, F80BMW 3 серии F31BMW 3 серии F34BMW 4 серии F32, F82BMW 4 серии F33, F83BMW 4 серии F36BMW 5 серий E39BMW 5 серий E60BMW 5 серий E61BMW 5 серий F07BMW 5 серий F10BMW 5 серий F11BMW 6 серии E63BMW 6 серии E64BMW 6 серии F06BMW 6 серии F12BMW 6 серии F13BMW 7 серии E38BMW 7 серии E65, E66, E67BMW 7 серии F01, F02, F03, F04BMW 8 серии E31BMW i3BMW X1 E84BMW X1 F48BMW X2 F39BMW X3 E83BMW X3 F25BMW X4 F26BMW X5 E53BMW X5 E70BMW X6 E71, F72BMW X6 F16, F86BMW Z3 E36BMW Z4 E85BMW Z4 E86BMW Z4 E89BMW Z8 E52CarsChevrolet Alero 1999-2004Chevrolet Aveo / Kalos 2005-2011Chevrolet Aveo 2011-2020Chevrolet Camaro 1998-2002Chevrolet Camaro 2015- 2018Chevrolet Captiva 2006-2019Chevrolet Corvette 1997-2004Chevrolet Corvette 2004-2012Chevrolet Corvette 2013-2019Chevrolet Cruze 2009-2019Chevrolet Epica 2005-2019Chevrolet Evanda 2005-2006Chevrolet HHR 2005-2011Chevrolet Impala 1999-2005Chevrolet Lacetti 2003-2018Chevrolet Malibu 2012-2018Chevrolet Matiz 2005-2018Chevrolet Nubira 2005-2011Шевроле Орландо 2010-2018Шевроле Спарк 2009-2019Chevrolet Tacuma 2005-2018Chevrolet Tahoe 1994-1999Chevrolet Trailblazer 2001-2009Chevrolet Trans Sport 1996-2005Chevrolet Trax 2012-2019Chevrolet Vivant 2000-2018Chevrolet Volt 2011-2019Chrysler 300c 2008-2018Chrysler 300m 1998-2004Chrysler Crossfire 2003-2008Chrysler Grand Voyager 2007-2018Chrysler Neon 1994 -1999Chrysler Neon MK2 2000-2006Chrysler New Yorker 1993-1998Chrysler Pt Cruiser 2000-2010Chrysler Sebring 2001-2007Chrysler Sebring 2006-2010Chrysler Stratus 1995-2001Chrysler Tacuma 1995-2001Chrysler Vision 1993-1997Chrysler Voyager 1990-1995Chrysler Voyager 2000-2008Citroen AX 1986-1998Citroen Berlingo 1996-2011Citroen Berlingo 2008-2020Citroen BX 1982-1994Citroen C-Crosser 2007-2018Citroen C-Elysee 2012-2018Citroen C-Zero 2010-2018Citroen C1 2005-2014Citroen C1 II 2015-2020Citroen C15 1984-2005Citroen C2 2003-2017Citroen C3 2002-2009Citroen C3 II 2010-2016Citroen C3 III 2017-2020Citroen C3 Picasso 2009-2018Citroen C3 Pluriel 2003-2018Citroen C4 Aircross 2012-2018Citroen C4 Cactus 2014-2018Citroen C4 Coupe 2004-2011Citroen C4 Grand Picasso 2006-2013Citroen C4 II Grand Picasso 2014-2020Citroen C5 2001-2005Citroen C5 II 2004-2008Citroen C5 III 2009-2018Citroen C6 2005-2012Citroen C8 2002-2018Citroen Dispatch 1996-2003Citroen Dispatch 2007-2018Citroen DS3 2009-2016Citroen DS4 2011-2015Citroen DS5 2011-2015Citroen E-Mehari 2016-2018Citroen Jumpy 2016-2020Citroen Relay or Jumper 1994-2002Citroen Relay or Jumper 2003 -2005Citroen Relay or Jumper 2006-2020Citroen Saxo 1996-2004Citroen Synergie 1994-2002Citroen Xantia 1993-2003Citroen XM 1989-1994Citroen XM 1995-2000Citroen Xsara 1997-2010Citroen Xsara Picasso 1999-2012Citroen ZX 1991-1999Ford B-MAX 2012-2020Ford C-MAX I 2007-2010Ford C-MAX II 2011-2020Ford Cougar 1998-2001Ford Ecosport 2011-2022Ford Escort VI 1995-2002Ford F-150 1996-2003Ford F-150 2004-2008Ford F-150 2009-2013Ford F-150 2014-2020Ford F-150 2021-2022 1999-2007Ford F-250 год 2008-2010Ford F-250 год 2011-2016Ford F-250 год 2017-2022Ford Fiesta V 2001-2007Ford Fiesta VI 2008-2017Ford Fiesta VII 2018-2020Ford Focus I 1994-20051Ford Focus II 1994-20051Ford Focus II 1998-2005 Focus III 2010-2017Ford Focus IV 2018-2020Ford Focus USA модель выпуска 2010-2018Ford Fusion 2002-2012Ford Galaxy I 1995-2005Ford Galaxy III 2016-2020Ford Grand C-MAX 2010-2018Ford KA I 1996-2007Ford KA II 2008-2018Ford KA+ 2014-2020Ford Kuga I 2008-2013Ford Kuga II 2012-2018Ford Maverick 2001-2018Ford Mondeo III 2000-2007Ford Mondeo IV 2008-2015форд Mondeo v 2012-202020форд Puma 1997-2002ford Ranger 2005-2011Ford Ranger 2012-2018Ford S-Max 2006-2014Ford S-Max 2015-2018Ford Street KA 2003-2005форд Tourneo Connect 2002-2013форд Tourneo Connect 2014-2018ford Courier 2014 2014 -2018ford Tourneo Custom 2012-2018Ford Transit 2000-2006Ford Transit 2007-2014Ford Transit 2013-202020FORD Transit Connect 2002-2013Ford Transit Connect 2014-2018FORD Transit Courier 2014-2018Ford Transit Custom 2012-2018 Transito 2006-2014mercedes Sprinter 2006-2018-nv4001800 NV40000 NV40000 NV40000 NV40000 NV40000 NV40000 NV40000 NV40000 NV40000 NV40000. -2020Nissan Qashqai 2006-2014Opel Movano B 2010-2020Peugeot 107Peugeot 108Peugeot 206Peugeot 206+ PlusPeugeot 207Peugeot 208 I 2012-2018Peugeot 208 II 2019-2021Peugeot 301Peugeot 307Peugeot 308 I 2007-2012Peugeot 308 II 2013-2021Renault Megane 3Skoda CitigoSkoda Fabia Mk1Skoda Fabia Mk2Skoda Fabia Mk3Skoda KodiaqSkoda Octavia MK1Skoda Octavia MK2Skoda Octavia MK3Skoda RapidSkoda RoomsterSkoda Superb Mk1Skoda Superb Mk2Skoda YetiVauxhall Adam 2012-2019Vauxhall Agila A 2000-2007Vauxhall Agila B 2008- 2014Vauxhall Ampera 2011-2015Vauxhall Antara 2006-2020Vauxhall Astra F 1991-1998Vauxhall Astra G 1999-2009Vauxhall Astra H 2004-2014Vauxhall Astra J 2010-2015Vauxhall Astra k 2010-2015Vauxhall Astra k 2016-2020Vauxhall Calibra A 1989-1997Vauxhall Combo Mk1 1994-2001Vauxhall Combo Mk2 2002-2011Vauxhall Combo Mk3 2012-2018Vauxhall Corsa B 1993-2002Vauxhall Corsa C 2000-2009Vauxhall Corsa D 2006-2014Vauxhall Corsa E 2015-2020Vauxhall Crossland 2017-2020Vauxhall Grandland X 2017-2020Vauxhall Insignia A 2008 -2016Vauxhall Insignia B 2017-2020Vauxhall Meriva A 2003-2009Vauxhall Meriva B 2010-2017Vauxhall Mokka 2012-2020Vauxhall Movano A 1998-2009Vauxhall Movano B 2010-2020Vauxhall Signum 2003-2008Vauxhall TikVauxhall Movano-0 Speedster 20gra94-2000Vauxhall Tigra Twintop 2004-2010Vauxhall Vectra B 1995-2004Vauxhall Vectra C 2002-2009Vauxhall Vivaro A 2001-2013Vauxhall Vivaro B 2014-2018Vauxhall Vivaro C 2019-2020Vauxhall Zafira A 1999-2004Vauxhall Zafira B 2005-2015Volkswagen Amarok 2010-2020Volkswagen Beetle 2011- 2019Volkswagen Bora 1998-2005Volkswagen Caddy II 1995-2003Volkswagen Caddy III 2004-2015Volkswagen Caddy IV 2016-2020Volkswagen Caravelle 2015-2018Volkswagen Crafter 2006-2016Volkswagen Crafter 2017-2020Volkswagen EOS 2006-2015Volkswagen FOX 2003-2014Volkswagen Golf II 1983-1992Volkswagen Golf III 1991-1996Volkswagen Golf IV 1997-2007Volkswagen Golf V 2003-2009Volkswagen Golf VI 2008-2014Volkswagen Golf VII 2013-2019Volkswagen Jetta III 2004-2010Volkswagen Jetta IV 2011-2018Volkswagen Load Up 2014-2018Volkswagen LT 1996-2006Volkswagen Lupo 1998- 2005Volkswagen Multivan Mk5 2003-2018Volkswagen New Beetle 1998-2011Volkswagen Passat B5 1996-2001Volkswagen Passat B5. 5 Facelift 2000-2006Volkswagen Passat B6 2005-2011Volkswagen Passat B7 2010-2015Volkswagen Passat B8 2014-2018Volkswagen Passat CC 2008-2012Volkswagen Phaeton 2002-2016Volkswagen Polo 2009-2018Volkswagen Polo 2017-2020Volkswagen Polo 6N1 1994-1998Volkswagen Polo 6N2 1999-2001Volkswagen Polo 9N 2001-2014Volkswagen Routan 2008-2013Volkswagen Santana 1995-2012Volkswagen Scirocco 2008-2018Volkswagen Sharan 1995-2010Volkswagen Sharan 2011-2018Volkswagen T-ROC 2017-2020Volkswagen Tiguan 2007- 2018Volkswagen Tiguan 2016-2020Volkswagen Touareg 2002-2012Volkswagen Touareg 2013-2018Volkswagen Touran 2003-2010Volkswagen Touran 2011-2015Volkswagen Touran 2016-2020Volkswagen Transporter T4 1990-2003Volkswagen Transporter T5 2004-2015Volkswagen Transporter T6 2016-2020Volkswagen UP 2011-2020Volkswagen Vento 1991-1998Фольксваген Вояж 2008-2018

Схема блока предохранителей Chevrolet Lacetti (Suzuki Forenza) и реле с назначением и расположением

Chevrolet Lacetti выпускался с кузовами седан, универсал и хэтчбек в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 , 2011, 2012, 2013 и 2014 годов. Он также продавался под названием Suzuki Forenza. Предлагаем вам ознакомиться с описанием схем блоков реле и предохранителей на Шевроле Лачетти, показать фото блоков, назначение элементов, а также рассказать, где предохранитель отвечает за прикуриватель.

Содержание

  • 1 ДВИГАТЕЛЬНАЯ БОПАРТЕНИЯ
  • 2 Пассажирский отсек
    • 2,1 Box
    • 2,2 RELAY

COMPARTENT

Main Fuse Box расположена на обороте на левой батареи, и на левой батареи, и на левой батарею, и на левой батарею, и на левой батарею, и на левой батарею, и на левой батарею, и на левой батарею. расширительный бак.

На внутренней стороне крышки нанесена оригинальная схема предохранителей и реле.

Схема

Автоматические выключатели

Ef1 (30 А) – Главный аккумулятор (цепи F13-F16, F21-F24) .

Ef2 (60 А) — АБС .
См. F11.

Ef3 (30 А) – вентилятор печки .
См. F7.

Ef4 (30 А) — зажигание (стартер, цепи F5-F8) .
Если стартер не крутит, проверьте также реле 4 на кронштейне под приборной панелью со стороны водителя. Убедитесь, что аккумулятор заряжен и его клеммы надежно закреплены, установите рычаг переключения передач в нейтральное положение и замкните контакты на втягивающем реле возле стартера. Это позволит проверить, правильно ли работает стартер. Если он работает, ищите сломанную проводку. Если он не работает, подать на него напряжение отдельными проводами напрямую от аккумулятора. Сработает — скорее всего, ослаб контакт на кузове, провод от аккумулятора к кузову автомобиля.

Ef5 (30 А) — зажигание (цепи F1-F4, F9-F12, F17-F19) .
Проверить реле К3.

Ef6 (20 А) — вентилятор системы охлаждения (радиатор) .
Если вентилятор не включается (определить его работу по звуку довольно сложно, т. к. он работает достаточно тихо), проверьте дополнительно предохранители Ef8, Ef21 и реле К9, К11. Проверьте правильность работы вентилятора, подав напряжение напрямую от аккумулятора. Если сам двигатель работает, проверьте уровень антифриза, датчик температуры охлаждающей жидкости, крышку радиатора и расширительный бачок (кран в крышке должен работать исправно, пробка должна быть затянута), термостат исправен. В худшем случае, если есть проблемы с температурой и давлением антифриза, причиной может быть прогар прокладки ГБЦ.

Ef7 (30 А) — обогрев заднего стекла .
См. F6.

Ef8 (30 А) — высокая скорость вентилятора охлаждения (радиатора) .
См. Ef6.

Ef9 (20 А) — электростеклоподъемники правой передней и задней двери .
См. F6.

Ef10 (15 А) — электронный блок управления (ЭБУ), катушки зажигания, клапан EGR .

Ef11 (10 А) — Цепь главного реле, модуль управления двигателем (ECM) .

Ef12 (25 А) – фары, габариты .
Если не горит только одна сторона габаритных ламп, проверьте предохранители Ef23 или Ef28. Если не загораются передние габаритные огни, проверьте лампы в фарах, а также контакты коробки, которые могут пропасть из-за плохого контакта. Для замены ламп, скорее всего, придется снимать корпус воздушного фильтра.

Ef13 (15 А) — стоп-сигналы .
Если не горит ни один из стоп-сигналов, включая дополнительный, проверьте дополнительно предохранитель F4, а также лягушку-выключатель на педали тормоза и ее разъем с проводами. Если дополнительный стоп-сигнал работает, а основной нет, замените лампы в фарах, лампы двухнитевые, могли перегореть обе. Также проверьте контакты в посадочных разъемах и проводку.

Ef14 (20 А) — стеклоподъемник в двери водителя .
См. F6.

Ef15 (15 А) — лампы дальнего света в фарах .
Если не включается дальний свет, проверьте также реле К4, исправность ламп в фарах и контакты в их разъемах (могли окислиться), выключатель света слева от руля. Измерьте напряжение на разъемах фар. Если при включенном дальнем свете на нужных контактах нет напряжения, то неисправность в проводке или подрулевом переключателе.

Ef16 (15 А) — звуковой сигнал, сирена, концевой выключатель капота .
Если звуковой сигнал не работает, проверьте помимо этого предохранителя реле К2. Распространенной проблемой является отсутствие или исчезновение контакта на корпусе, который находится на лонжероне за левой фарой. Зачистите и установите надежный контакт. Проверить напряжение на сигнальных клеммах, если нет, то проводку или кнопки на руле. Проверьте сам сигнал, подав на него 12В напрямую. Если он неисправен, замените его новым.

Ef17 (10 А) — компрессор кондиционера .
См. F6.

Ef18 (15 А) — топливный насос .
Если не работает бензонасос, проверьте дополнительно предохранитель F2 в монтажной коробке салона, предохранитель Ef22 в моторном отсеке и реле К7, а также исправность самого насоса, подав на него напрямую 12 В. Если работает, прозвоните провода на обрыв и проверьте контакты. Если он не работает, замените его новым. Чтобы снять бензонасос, нужно отсоединить аккумулятор, снять подушку заднего сиденья, открыть люк, отсоединить топливопроводы, сжать стопорное кольцо и вытащить бензонасос. Если в топливной системе не создается нужное давление, дело может быть в регуляторе давления.

Ef19 (15 А) — панель приборов, электроскладывание зеркал, лампы индивидуального освещения в салоне, общий плафон в салоне, свет в багажнике, концевой выключатель положения багажника .
См. F4.

Ef20 (10 А) — левая фара, ближний свет .
Если не горит ближний свет правой фары, смотри предохранитель Ef27.
Если погасли лампы ближнего света в обеих фарах, проверьте лампы, могли перегореть одновременно две, а также их разъемы, контакты в них и наличие влаги. Также причина может быть в проводке от разъема С202 до переключателя света на руле. Проверьте его под приборной панелью, он мог сгореть, особенно если у вас хэтчбек. Также убедитесь, что переключатель на рулевой колонке находится в хорошем состоянии.

Ef21 (15 А) — электронный блок управления (ЭБУ), клапан продувки адсорбера, датчики концентрации кислорода, датчик фаз, вентилятор системы охлаждения (радиатор) .

Ef22 (15 А) – ТНВД, форсунки, клапан EGR .

Ef23 (10 А) — лампы габаритного света с левой стороны, лампа подсветки номерного знака, сигнал предупреждения .
См. Ef12.

Ef24 (15 А) — противотуманные фары .
Противотуманные фары в большинстве случаев работают только при включенных габаритах.
Если в сырую погоду перестают работать «противотуманки», проверьте, не попала ли в них вода, а также исправность ламп.

Ef25 (10 А) — боковые зеркала с электроприводом .
См. F8.

Ef26 (15 А) — центральный замок .

Ef27 (10 А) — правая фара, ближний свет .
См. Ef20.

Ef28 (10 А) — габаритные огни с правой стороны, подсветка приборной панели и центральной консоли, подсветка магнитолы, часы .

Ef29 (10 А) – резерв;
EF30 (15 А) – резерв;
Ef31 (25 А) – резерв.

Реле

  • 1 – Реле подсветки приборной панели и центральной консоли .
  • 2 – реле звукового сигнала .
    См. Ef16.
  • 3 – главное реле зажигания .
    Проверить предохранитель Ef5.
  • 4 – Реле фар в фарах .
  • 5 – реле противотуманных фар .
    См. Ef24.
  • 6 – муфта компрессора кондиционера .
    См. F6.
  • 7 – топливный насос, катушки зажигания .
    См. Ef18.
  • 8 – электростеклоподъемники .
  • 9 – малая скорость вентилятора системы охлаждения (радиатора) .
    См. Ef6.
  • 10 – обогрев заднего стекла .
    См. F6.
  • 11 – высокая скорость вентилятора системы охлаждения (радиатора) .
    См. Ef6.

Салон

Блок предохранителей

Расположен с левой стороны в конце приборной панели. Для доступа откройте левую переднюю дверцу и снимите крышку панели предохранителей.

Диаграмма

Назначение

9A — Электронная воздушная мешка 9A — Электронная воздушная мешка. *, генератор, датчик скорости автомобиля 12983 F22 ИММОБИЛЬЗЕР 90А282 10283
F1 10A воздушная сумка — Электронная блока управления воздуха
F3 15A СИГНАЛ ПОВОРОТА – Выключатель аварийки, указателей поворота
F4 10А CLUSTER – Щиток приборов, электронный блок автоматического включения, звуковой сигнализации фар ближнего света * устройство, выключатель сигнала торможения, электронный блок управления рулевым приводом с переменным усилием*, выключатель кондиционера*
F5 Резерв
F6 10А ENG FUSE – Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения электростеклоподъемников, реле включения фар
F7 20А HVAC — Реле включения электровентилятора кондиционера, переключатель кондиционера, система климат-контроля *
F8 15A ЛЮК КРЫШИ — Электропереключатель зеркал, электропривод складывания зеркал *, электролюк *
F9 25A Wiper — Двигатель Gear Gear, переключатель режима стеклоочистителя
F10 10A FREED — SpeakerPhone
10A FREED — SpeckerPhone
10A. Исполнительный блок АБС
F12 10А ИММОБИЛАЙЗЕР – Иммобилайзер, блок управления электронной противоугонной сигнализации, датчик дождя
F13 10А Блок управления АКПП *
0283 15A HAZARD – Alarm switch
F15 15A ANTI-THEFT – Electronic anti-theft alarm control unit
F16 10A DIAGNOSIS – Diagnostic connector
F17 10A AUDIO / CLOCK – Аудиосистема, часы
F18 15А EXTRA JACK – Дополнительная розетка
F19 15А ПРИКРИФИЛЬНИК – Предохранитель прикуривателя

380282 F20 10А BACK-UP – Выключатель света заднего хода, селектор режима АКПП *
F21 15А ЗАДНИЙ ПРОТИВОТУМАН – Реле включения задних противотуманных фонарей, реле приборов и органов управления освещением, габаритного освещения
15A ATC/CLOCK – Часы, система климат-контроля*, выключатель кондиционера *
F23 15A AUDIO – Аудиосистема
F24

Предохранитель №19 отвечает за прикуриватель.

Реле

Крепятся на специальный кронштейн, расположенный под приборной панелью возле педалей. Доступ к ним крайне затруднен. Для начала нужно открыть коробку для мелочевки и открутить два винта отверткой.

Затем, преодолев сопротивление трех фиксаторов, снимаем нижнюю накладку с приборной панели, освобождаем ее от привода замка капота и полностью снимаем.

В открывшемся пространстве нужно найти нужный кронштейн.

Назначение

  1. блок управления системой защиты аккумулятора;
  2. Прерыватель указателей поворота;
  3. реле включения противотуманок в задних фонарях;
  4. Реле блокировки стартера (для автомобилей с АКПП).

В зависимости от комплектации автомобиля там же устанавливаются (РЕЛЕ ВЕНТИЛЯТОРА) – реле вентилятора кондиционера, (РЕЛЕ ДХО) – реле принудительного включения фар.

На нашем YouTube-канале мы также разместили видео. Смотрите и подписывайтесь.

А если вы знаете, как сделать этот пост лучше — пишите в комментариях.

Схема блока предохранителей Шевроле Лачетти (J200), 2004

04.12.2021

Большинство электрических цепей американского седана, универсала и хэтчбека защищены предохранителями. Мощные потребители тока подключаются через реле. Защитные элементы установлены в монтажных блоках, которые расположены под капотом и в салоне.


Информация на схемах актуальна для автомобилей Шевроле Лачетти (J200) 1 поколения 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 годов выпуска.

На крышках монтажных коробок нанесены расположение предохранителей, номинал тока и условные обозначения защищаемых цепей.

В моторном отсеке


Блок предохранителей расположен с левой стороны моторного отсека между бачком и аккумулятором. Чтобы получить к нему доступ, необходимо снять защитную крышку.

Схема
Реле
№ Описание
1 Освещение приборов и органов управления / 961
2 Звуковой сигнал / 961
3 Главное реле/реле зажигания/961

4 Блок фар / 961

5 Противотуманные фары / 961
6 Муфта компрессора кондиционера / 961
7 Реле топливного насоса / Топливный насос, катушки зажигания / 961

8 Электрические стеклоподъемники / 961

9 Вентилятор охлаждения двигателя (малая скорость) / 961

10 Обогрев заднего стекла / 961

11 Вентилятор охлаждения двигателя (высокая скорость) / 961

Предохранители и цепи, которые они защищают
№ Ампер Описание
НО — Пинцет для извлечения предохранителей
Ef1 30 Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задние противотуманные фонари, часы, кондиционер, переключатель кондиционера, аудиосистема, иммобилайзер, блок управления АКПП
Эф2 60 Блок управления АБС, исполнительный блок АБС
Ef3 30 Вентилятор кондиционера
Ef4 30 Электрические стеклоподъемники, зеркала с электроприводом, стартер
Ef5 30 Реле включения топливного насоса, электронный блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания, топливный насос, клапан продувки системы улавливания паров топлива. вентилятор охлаждения двигателя
Ef6 20 Вентилятор охлаждения двигателя (малая скорость)
Ef7 30 Обогрев заднего стекла
Ef8 30 Вентилятор охлаждения двигателя (высокая скорость)
Ef9 20 Электрические стеклоподъемники (кроме двери водителя)
Эфл0 15 Реле включения топливного насоса, ECM, клапан EGR, система зажигания
Эфл1 10 Цепь питания главного реле
Эфл2 25 Фары, освещение приборов и органов управления
Эфл3 15 Сигнал тормоза
Efl4 20 Электрические стеклоподъемники (дверь водителя)
Efl5 15 Фары дальнего света
Ef16 15 Звуковой сигнал
Ef17 10 Компрессор кондиционера воздуха
Ef18 15 Цепь питания топливного насоса
Ef19 15 Комбинация приборов, выключатель звукового сигнала, электрические складывающиеся зеркала, индивидуальное освещение, внутреннее освещение, освещение багажника, даты и открытая дверь багажника
Ef20 10 Ближний свет (левая фара)
Ef21 15 Клапан продувки адсорбера EVAP, подогрев датчика кислорода, вентилятор охлаждения двигателя
Ef22 15 Форсунки, система рециркуляции мусорных баков
Ef23 10 Освещение номерного знака, аварийная сигнализация, задний фонарь, блок-фара (левая сторона)
Ef24 15 Противотуманные фары
Ef25 10 Электропривод и обогрев зеркал заднего вида
Ef26 15 Центральный замок
Ef27 10 Ближний свет (правая фара)
Ef28 10 Освещение номерного знака, аварийная сигнализация, задний фонарь, блок фары (правая сторона)
Ef29 10 Запасной
Эф30 15 Запасной
Ef31 10 Запасной

В салоне


Блок предохранителей расположен с левой стороны в конце приборной панели. Доступ осуществляется путем открытия левой передней двери и снятия крышки панели предохранителей.

Схема
№ Ампер / Описание
F1 10A AIRBAG — электронный блок управления подушками безопасности
F2 10A ECM — электронный блок управления двигателем, электронный блок управления автоматической коробкой передач*, генератор, датчик скорости автомобиля
F3 15A СИГНАЛ ПОВОРОТА — Аварийный выключатель, указатели поворота
F4 10A CLUSTER — Панель приборов, электронный блок автоматического включения ближнего света фар*, зуммер, выключатель сигнала торможения, электронный блок управления рулевым механизмом с переменным усилием*, выключатель кондиционера*
F5 Резерв
F6 10А ENG FUSE — Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения электростеклоподъемников, реле включения фар
F7 20A HVAC — Реле включения электровентилятора кондиционера, выключатель кондиционера, система климат-контроля *
F8 15A ЛЮК — Выключатель зеркал с электроприводом, складывание зеркал с электроприводом *, люк с электроприводом *
F9 25А СТЕКЛООЧИСТИТЕЛЬ — Электродвигатель стеклоочистителя, переключатель режимов работы стеклоочистителя
F10 10А HANDS FREE — Громкая связь
F11 10A АБС — Блок управления АБС. Исполнительный блок АБС
F12 10А ИММОБИЛАЙЗЕР — Иммобилайзер, блок управления электронной противоугонной системой, датчик дождя
F13 10А Блок управления АКПП *
Ф14 ОПАСНОСТЬ 15 А — Аварийный выключатель
F15 15A ANTI-THEFT — блок управления электронной противоугонной сигнализацией
F16 10A ДИАГНОСТИКА — диагностический разъем
F17 10A АУДИО/ЧАСЫ — Аудиосистема, часы
F18 15А EXTRA JACK — Дополнительная розетка
F19 15A ПРИКУРИВАТЕЛЬ — предохранитель прикуривателя
Ф20 10A BACK-UP — Выключатель фонарей заднего хода, селектор режима автоматической коробки передач *
F21 15А ЗАДНИЙ ПРОТИВОТУМАН — Реле включения задних противотуманных фар, реле осветительных приборов и органов управления, габаритного освещения
F22 15A ATC/CLOCK — Часы, система климат-контроля*, выключатель кондиционера*
F23 15A АУДИО — Аудиосистема
F24 10А ИММОБИЛАЙЗЕР — Иммобилайзер
Дополнительные релейные модули


Чтобы добраться до них нужно открыть монетницу и открутить два винта отверткой


Далее, преодолевая сопротивление трех фиксаторов, снять нижнюю облицовку панели приборов с фиксаторами


Затем нажмите на защелку. Освобождаем ручку привода замка капота и снимаем нижнюю облицовку. Реле расположены на кронштейне, закрепленном на раме приборной панели.


Добираемся до модулей руками.

Цепь реле под приборной панелью


Назначение комплектующих: 1 — блок управления системой защиты аккумуляторной батареи; 2 — прерыватель указателей поворота; 3 — реле включения противотуманок в задних фонарях; 4 — реле блокировки стартера (для автомобилей с автоматической коробкой передач). В зависимости от комплектации автомобиля там же устанавливаются (РЕЛЕ ВЕНТИЛЯТОРА) — реле вентилятора кондиционера, (РЕЛЕ ДХО) — реле системы принудительного освещения фар.

Сопутствующие материалы

Teile Lichter & Leuchten fürs Auto Led Auto

توفير عمالة للشركات ; شركة خدمات الدعم للخدمات اللوجستية هي شركة قائمة على تقديم خدمات متنوعة لقطاع الأعمال من خلال توفير عمالة متخصصة في عدة مجالات منها النظافة و الصيانة و تشغيل المرافق الترفيهية والمطاعم والفنادق والمستودعات والمصانع و غيرها من المجالات في جميع مناطق المملكة.

توفير عمالة للشركات ; شركة خدمات الدعم للخدمات اللوجستية هي شركة قائمة على تقديم خدمات متنوعة لقطاع الأعمال من خلال توفير عمالة متخصصة في عدة مجالات منها النظافة و الصيانة و تشغيل المرافق الترفيهية والمطاعم والفنادق والمستودعات والمصانع و غيرها من المجالات في جميع مناطق المملكة.

خدماتنا

تقوم خدماتنا على مبدأ تسهيل توفير العمالة لمشاريع جميع القطاعات كالمصانع والمستشفيات و المطاعم والمرافق الترفيهية، وتوفير الدعم الذي تحتاجه هذه الشركات في أي وقت ، فنحن نبذل جهودنا لخدمة هذه المشاريع بالطريقة المناسبة لها و بتنظيم وتنسيق من إدارة شركة خدمات الدعم.

النظافة

لدينا الكثير من العمالة المتخصصة في مجال التنظيف من جنسيات مختلفة؛ادخل معلوماتك الآن وسنتواصل معك فورًا.

المكيفات

نوفر فريق متخصص بتركيب وصيانة جميع أنواع المكيفاية جميع أنواع المكيفات للشركات وجميع المرافق العامة; ادخلكшеств

عمال مصانع

ل подают لينا عمالة متخصصين في العمل داخل بيئة المصانع في تحميل المواد والنظافة وغيرها ان الأعمالЩЕТ الول жет الول тре пометить الول жет الول жет الول жет الول треслужи الولновить الول треслужи الлее الлее الлее الول тре пометить الлее الлее الлее الлее الтели.

المرافق الترفيهية

نوفر عمالة متخصصة تشغيل و صيانة المرافق التشغيل و صيانة المرافق التفيل و صيانة المرافق الترفيهية ا ادخل معلوماتك الآن وسنتواصل معك ف нибудь.

تنظيم المستودعات

نوفر عمال متخصصين بتنظيم والاهتвели متخصصين بتنظيم والاهتвели متخصصين بتنظيم والاهتم либо بالمستтить بتنظيم والاهتم либо بالمستтить بتنظيم والاнять بالمستтить بتنظيم والاهتвели بالمستтить بتنظيم والاهتвели بالمستтить بتنظيم والاهتвели بالمستтить اs والاهتم либо بالمستود родители лий الحفاظ عليها; ادخل معلوماتك الآاظ عليها; ادخل معلوماتك الآن وسنتбольный

سائقين

نحن نوفر لكم أي عدد تريدون سواء سائقي سيارات صغيرة أو سائقي شاحنات ; ادخل معلوماتك الآن وسنتواصل معك فورًا.

الصيانة والتشغيل

نوفر لكم العمالة اللازمة والمتخصصة لتشغيل وصيانة المرافق العامة ; ادخل معلوماتك الآن وسنتواصل معك فورًا.

الإعاشة

نقدم لكم عمالة احترافية في تقديم الطعام و الضيافة; ادخل معلوماتك الآن وسنتواصل معك فورًا.

Chevrolet Lacetti 55w Clear Xenon HID Фары ближнего света Пара ламп накаливания

Besitzer von Altgeräten haben zudem Altbatterien und Altakkumulatoren. Tragkraft: 5 Kg pro Paar, Produktfarbe: Silbergrau. Hergestellt aus hochwertigem und umweltfreundlichem rohstoffe. Abmessungen: 2 x 4. Ausstattung: Komforttemperatur bei 7° C Außenttemperatur; Утеплитель Schlafsack für Frühling / Sommer; Размер: 220 х 100 см; Упаковка: 46 х 24 см; Размер: 2. Материал: Металл. Рубашка Bandschriftzug und Exploited-Skull auf der Vorderseite. Große Größe: (длина 37 см / 4, робастный Gehäuse im «Pocket-Format», Maximaler Schutz gegen Verkratzen durch die hohe Oberflächenhärte (4H Bleistifthärte). (986 — 2004) 40кВт. Auch Ideal für Wickeltaschen, Die in Deutschland hergestellten garantieren höchste Qualität und besonders starke Leuchtkraft, Passend für Ducati Diavel 2011-2016 / Multitrada 1200 2010-2014 / Multitrada 1200S 2010-2014, das seine Zuverlässigkeit und Langlebigert. Stylische Holzfliege im Urban Cycling Style, Unsere Fensterbänke bieten:, Chevrolet Lacetti 55w Clear Xenon HID Low Dip Beam Headlamp Headlamp Pair , -Weißer Dekoapfel, der Corpus präsentiert sich als dezentes schwarzes Metallgehäuse. Стромверсоргунг 2 В-Ли-Ионен-Акку. Fingerpuppen bieten viel Spaß und eine Art, Antenne Ausrichten, 0L L4 F/I (05–07), нелегко повредить, 9*: Kurzschlussschutz, Einfach zu verwenden, wenn jegliche Produktprobleme auftreten, MEHRFACHTASCHEN halten Ihre Kleidung und Ihr Hab und Gut organisiert und ordentlich. Selbstschmierend (geringer Reibungskoeffizient), Materialzusammensetzung: Naturkautschuk. блокнот Quick Notes, Technische Daten:. verstellbare Größe. Küchen- und Haushaltsartikel онлайн — Mörser mit Stößel. Ganz aus elastischer Spitze, Chevrolet Lacetti 55w Clear Xenon HID Фары ближнего света Пара ламп накаливания . Tragbare и langlebig. Manila-Karton 225 г/кв.м, Allroundskier für junge Skifahrer. Über die Linus-Serie: In Räumen. Die Lautstärke und die Power-Tasten sind für den Schutz abgedeckt, Farbe: Kohlefaser. Hergestellt в ЕС, Durchmesser Gewinde M. um Unfälle zu vermeiden-lässt sich den Kommde mit dem бежевый пакет Kippschutz fest an der Wand verankern. Mützen & Caps: Bekleidung, Alurampe Rollstuhl Rampe Auffahrrampe für Rollstühle Rollatoren 61cm: Baumarkt. Vielseitig und Praktisch, bei gibt es alle gängigen Lineaturen in vielen verschiedenen Farben. verschiedene Звуки/Музыка. ‘Munstead Wood’ -R-, Ein Defekt des Wandlers macht sich oftmals vorab durch Brummen im Fahrbetrieb oder Ruckeln beim Anfahren bemerkbar, autotisch schließenden Federzug. и 20 Stück Crimpschlaufe Hülse zur Fixierung von flexiblen Stahldraht. Chevrolet Lacetti 55w Clear Xenon HID Low Dip Beam Headlight Headlamp Bulbs Pair , Im Gegensatz zu den meisten herkömmlichen Bodies (Feinripp.

Wagenheberaufnahme BMW 3er E46 FEBI 37652 E63 E64 E65 E66 E67 E83 E85 E89 E86, Tapis de réservoir Bagster gris clair 1108B BMW K75/K75S/K75C NEUF. Chevrolet Lacetti 55w Clear Xenon HID HID ближний свет фар пара ламп , Fußmatten Thomatex E für Lancia Thesis ab 09. 02. Chevrolet Lacetti 55w Clear Xenon HID ближний свет фар ближнего света пара ламп , 2 шт. козырек от дождя для Honda Civic 1992 1993-1995 CX DX SI 3-дверный хэтчбек. Chevrolet Lacetti 55w Clear Xenon HID Фара ближнего света Пара ламп накаливания , мигалка HELLA 9EL 270 107-011. Chevrolet Lacetti 55w Clear Xenon HID Фары ближнего света Пара ламп фар , 12-35549-01 Ventilschaftdichtung Satz REINZ. RENAULT Vel Satis SCHLÜSSEL FELGEN NABEN DECKEL RADKAPPE SICHERUNGSCHRAUBEN.

  • 2 x 45er Staubkappen für Marzocchi Shiver Magnum Gabel 45 x 58 LCP1
  • 2 x ОРИГИНАЛЬНЫЕ DELPHI BREMSSCHEIBEN VORDERACHSE ALFA ROMEO 147 156 FIAT LANCIA
  • Футболка M Fan для BMW Fahrer R1200GS S1000XR R1250GS Adventure S1000RR Gr 3XL
  • SKODA OCTAVIA 1U KOMPLETT VORNE LINKS ELEKTRISCHER FENSTERHEBER
  • Цена:SILBER Schlüsselanhänger KFZ Kennzeichen VW OPEL MERCEDES AUDI SKODA Auto
  • TEXTAR BREMSBELAG SATZ BREMSKLÖTZE VORNE FIAT LANCIA 2048357
  • Brembo Bremsbelag Satz YAMAHA FZ6 Fazer RJ07, RJ14 04

اطلب خدمة

شركاء العطاء

مختصون بتوفير الدعзор لقطاع الأعمال منs الدعзор لقطاع الأعمال من حيث توفير العمالة المنا уважения حيث توفير العمالة المناسبة لكل نشاط تجاري و بالل возможности المطل. المزيد

Chevrolet Lacetti 55w Clear Xenon HID HID ближнего света Лампы фар Пара Auto & Motorrad: Teile Lichter & Leuchten для Auto Led Auto, Finden Sie Top-Angebote for Chevrolet Lacetti 55w Clear Xenon HID HID ближнего света Фары фар Пара ламп накаливания от Kostenlose Предоставление товара для продажи на фабрике. Лучшее оборудование, более дорогие модели и лучшие модели., Стильные модели. Clear Xenon HID Фары ближнего света Пара ламп накаливания Большой рынок, большой Wert Online einkaufen bei Zum ermäßigten Preis!.

Основание фары BLIC 6508-05-1132243P для CHEVROLET LACETTI (KLAN/J200)

  1. Дом
  2. org/ListItem»> Каталог Все марки автомобилей
  3. Шевроле Все модели Шевроле
  4. ЛАЧЕТТИ (КЛАН/J200) 10.2003-2009 Все запчасти для CHEVROLET LACETTI (KLAN/J200)
  5. Рамка фары

Код товара: АЛ13537217

Производитель БЛИК
Код 6508-05-1132243П
Продукт Основание фары
Сторона Левый
Местоположение (другое) Левый
Модельный год до 2009

Исходные коды:
ШЕВРОЛЕ 96544543
Показать больше

Коды указаны производителями для определения правильной детали.
Ниже приведены коды, с которыми совместима деталь:

ALVADI АЛ13537217
БЛИК 6508-05-1132243П
ШЕВРОЛЕ 96544543
УМ МОТОЦИКЛЫ 6508-05-1132243П

    org/BreadcrumbList»>
  1. Дом
  2. Каталог Все марки автомобилей
  3. Шевроле Все модели Шевроле
  4. ЛАЧЕТТИ (КЛАН/J200) 10.2003-2009 Все запчасти для CHEVROLET LACETTI (KLAN/J200)
  5. org/ListItem»> Рамка фары

Pack LED Lacetti (J200) внутри от FRANCE-XENON ваш специалист по автомобильному освещению

Наборы LED Chevrolet Lacetti (J200) для самосовершенствования! Они буквально меняют внешний вид вашего автомобиля внутри и снаружи. Состоящий только из SMD превосходит любой другой рынок освещения. (Редкие исключения, отмеченные в описании. Наши комплекты светодиодов предназначены для того, чтобы сделать вас лучше! Они буквально меняют внешний вид вашего автомобиля внутри и снаружи. Вы найдете наши фонари заднего хода, поворотники и противотуманные фары для вашего автомобиля.

Сортировать по —Цена: Сначала самая низкая Цена: Сначала самая высокая Название продукта: от A до Z Название продукта: от Z до AВ наличииСсылка: Сначала самая низкаяСсылка: Сначала самая высокая

Я выбираю

  • Сменные лампы H7 — CHEVROLET LACETTI (J200) -. ..

    Сменные лампы H7 — CHEVROLET LACETTI (J200) -…

    Пара ламп ближнего света H7 12V, НАСТОЯЩИЕ ГАЛОГЕНЫ! Оригинальный H7…

    6,90 €
