Содержание статьи:

1. Чем отличается МКПП от АКПП
2. Виды АКПП и их технические характеристики
3. Преимущества использования АКПП в грузовых автомобилях и автобусах
4. Советы по эксплуатации грузовых автомобилей с «автоматикой»
5. Обзор грузовых автомобилей с АКПП



Автоматическая коробка передач (АКПП) в грузовых автомобилях и автобусах встречается гораздо реже, чем ее механический аналог (МКПП). Это связано с конструктивными особенностями грузовых автомобилей и высокими требованиями к их надежности и ремонтопригодности. Но, благодаря комплексу преимуществ, грузовой транспорт с АКПП постепенно становится все более популярным у владельцев ТС.

Чем отличается МКПП от АКПП

В механической коробке передачи переключаются с использованием зубчатых шестерен. МКПП позволяют менять в широком интервале крутящий момент и частоту вращения ведущих колес. В конструкцию МКПП входит значительное количество узлов: блоки шестерен, обгонные муфты, блок заднего хода, картер с маслом, в который помещаются шестерни. Специальная кулиса предназначена для блокирования несанкционированного включения передачи. Количество ступеней МКПП в грузовом автомобиле – от 6 до 16. Для облегчения массы коробки ее детали изготавливают из сплавов на базе алюминия, сочетающих небольшой удельный вес с высокой прочностью.

В коробке-автомате крутящий момент передается с помощью гидротрансформатора и планетарных передач, которые выполняют те же функции, что и шестеренный блок в МКПП. Управление переключением передач осуществляет гидроблок – сложная система с высокими требованиями к температуре эксплуатации, качественным характеристикам трансмиссионной жидкости и регулярности техобслуживания.

Виды АКПП и их технические характеристики

АКПП разделяют на несколько групп. Но, независимо от конструктивного решения, использование автоматической коробки передач значит, что водитель не должен вручную переключать

передачи с помощью рычага и нажимать педаль сцепления, что позволяет максимально сосредоточиться на анализе дорожной ситуации.

• Гидротрансформаторные. Именно такая конструкция считается классической. Гидротрансформаторные АКПП устанавливаются в большинстве легковых и грузовых автомобилей.
• Роботизированные. Более современное конструкторское решение. Работой механизма сцепления и переключением передач в АКПП руководит электронный блок. Возможно управление водителем.
• Вариатор – это разновидность АКПП, которая отличается от других конструктивных решений отсутствием фиксированных передач и максимально плавным переключением скоростей. Переключение скорости осуществляется с помощью конусообразных шкивов и ременного соединения. Вариатор – наиболее экономичный вариант из всех КПП.

Из каких узлов состоят АККП:

• Гидротрансформатор – заключен в корпус, заполненный рабочей жидкостью. В его состав входят – насосное, турбинное и реакторное колеса, муфты блокировочная и свободного хода. Колеса оснащены специальными отверстиями, обеспечивающими циркуляцию рабочей жидкости.
  Муфта свободного хода позволяет реакторному колесу вращаться в обратную сторону. Блокировочная муфта предотвращает переход в незапланированный рабочий режим.
• Планетарный механизм. Состоит из планетарных рядов, валов, барабанов, обгонной и фрикционных муфт. По выполняемым функциям является аналогом шестеренному блоку в МКПП.
• Гидросиситема. Рабочая жидкость, присутствующая в гидросистеме, служит для создания давления в КПП и защиты внутренних компонентов от превышения допустимых температур и появления очагов коррозии.

Преимущества использования АКПП в грузовых автомобилях и автобусах

Полезные эксплуатационные качества автоматических коробок передач, обеспечивающие спрос на грузовые автомобили и автобусы с АКПП:

• Автоматические коробки переключения передач – это конструктивно продуманные и надежные агрегаты со значительным запасом прочности, которые при регулярном обслуживании служат столько же, а иногда и больше, чем механические аналоги.
• Количество топлива, потребляемого автомобилем с коробкой-автоматом и с механикой практически одинаково.
• Плавное переключение скоростей, которое обеспечивает автомат, положительно влияет на эксплуатационные возможности двигателя и срок его службы.
• Грузовые авто с коробкой-автоматом отличаются плавной работой двигателя, а также плавными: стартом, ходом, торможением транспортного средства. Водитель не должен постоянно контролировать дорожную ситуацию для своевременного переключения передач. Коробка-автомат удобна при поездках в городских условиях, с высокой транспортной загрузкой, особенно при наличии пробок.

Есть у автомобилей с АКПП и ряд минусов, но эксплуатационные преимущества обеспечивают стабильный рост популярности прогрессивной техники с автоматической трансмиссией. К недостаткам с коробками-автоматами относятся:

• Более высокая стоимость коробки-автомата, по сравнению с МКПП, что добавляет до 5% к общей стоимости автомобиля, более дорогостоящий ремонт.
• Сложная схема АКПП, требующая высокой квалификации мастеров-ремонтников.
• Вероятная сложность продажи автомобиля б/у с АКПП, поскольку на рынке грузовой техники традиционно большим спросом пользуется ТС с механикой.

Советы по эксплуатации грузовых автомобилей с «автоматикой»

Основные моменты, которые необходимо учитывать при эксплуатации грузовых ТС с автоматической трансмиссией:

• Запуск двигателя. Производители советуют запускать двигатель с парковочного режима АКПП, а не из нейтральной позиции. Перед началом движения включают поворотный сигнал, проверяют, нет ли помех, не отпуская тормоз, селектор переводят в положение D при необходимости двигаться вперед, и R, если необходимо сдать назад.
• Безопасная остановка. Останавливают автомобиль, выжав тормоз, включают ручной тормоз. Селектор переводят в позицию паркинга и выключают мотор. Если транспортное средство находится на ровной дороге с уклоном к горизонтали не более 15 ̊, то ручник можно не включать.
• Переключение скоростей на ходу – запрещено переводить селектор в положения реверса и парковки.
• Буксировка. Автомобиль с автоматической трансмиссией нельзя длительно буксировать с выключенным двигателем. Оптимальный вариант – буксировка грузовика с работающим ДВС в положении селектора нейтраль. ТС с коробкой-автоматом может использоваться для буксировки другой автотехники, особенно если в конструкции автомобиля предусматривается режим L, подразумевающий переход на пониженную подачу.

Внимание! Что однозначно нельзя делать при эксплуатации автомобиля с АКПП:

• двигаться накатом в режиме нейтрали, особенно если включать его прямо на ходу из положения D;
• одновременно нажимать акселератор и тормоз;
• буксировать прицеп с превышением допустимой нагрузки;
• включать задний ход до окончательной остановки транспортного средства;
• включать положение драйв во время движения задним ходом без полной остановки;
• буксировать транспортное средство, которое превышает по массе автомобиль-буксировщик с АКПП.

Обзор грузовых автомобилей с АКПП

На рынке представлен обширный ассортимент грузовых автомобилей и автобусов с автоматическими коробками передач:

• Автобус ПАЗ 320435 Вектор NEXT «Доступная среда». Возможен заказ техники с автоматической трансмиссией Allison. Автобус с коробкой-автоматом в комплектации «Доступная среда» имеет низкопольный участок, механическую аппарель и площадку для размещения малоподвижных пассажиров. Доступны к покупке модели ПАЗ Вектор NEXT, предназначенные для использования на городских, пригородных, междугородных маршрутах, выполнения специализированных задач.

• Седельный тягач КАМАЗ 54901, 450 л. с. Новый тягач семейства К5 сменил текущее поколение седельных тягачей КАМАЗ 5490, в которых также могут устанавливаться автоматические коробки переключения передач.

• Автобус КАВЗ-4270. Укомплектован 6-ступенчатой КПП Allison T Оснащается дизельным или газовым двигателем, обеспечивает уровень экологической безопасности EURO-5.

Грузовые автомобили и автобусы с АКПП – надежные и удобные в управлении транспортные средства, которые можно приобрести новыми или б/у после диагностики, технического обслуживания, ремонта.

Автоматическая коробка передач: принцип работы и неисправности🥇

Сегодня большинство автомобилей оснащаются так называемой автоматической коробкой передач. Эту же коробку механики также называют гидротрансформаторной.

Читай также: Как ездить на автомате: инструкция как правильно трогаться и тормозить

Для того чтобы ездить на автомобиле долго и без проблем, необходимо примерно понимать, что такое АКПП и из чего она состоит. Отметим, что среди автолюбителей автоматическими коробками принято называть любые коробки передач, в которых человеку не нужно выжимать сцепления и постоянно переключать передачи. В то же время, ранее мы уже разбирались в том, какие бывают виды АКПП. В данной же статье пойдет разбор основных особенностей классической автоматической коробки.

---

Принцип работы АКПП?

---

Коробка «Автомат»: принцип работы и основные проблемы / depositphotos

Читай также: Классификация коробок передач: виды и особенности эксплуатации

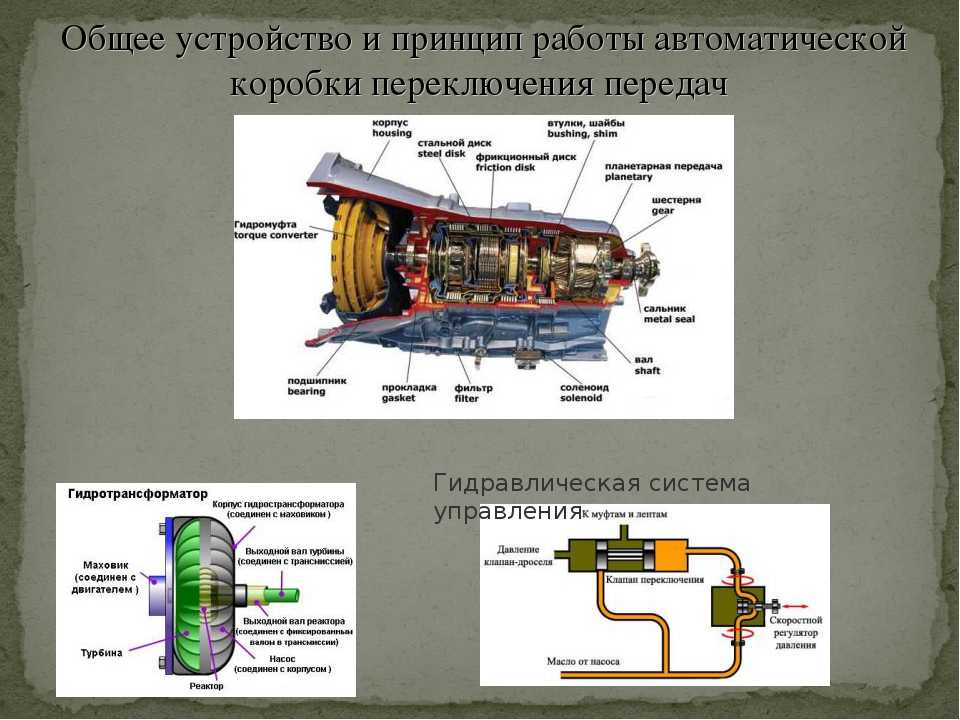

Чтобы лучше понять то, каким образом переключаются передачи в классическом гидротрансформаторе, нужно разделить саму коробку на три составляющих:

1. Механическую
2. Гидравлическую
3. Электронную

Главную нагрузку, по передаче крутящего момента от двигателя на колеса выполняет так называемый бублик или же гидротрансформатор. Данный агрегат разделен на две части, одна из которых крепится к маховику двигателя, а вторая – к коробке передач. Когда автомобиль начинает ехать, то крутящий момент от двигателя на коробку передается при помощи жидкости, которая находится внутри гидротрансформатора.

Далее в работу вступает механическая и электронная часть. Электронная анализирует крутящий момент на колесах и на двигателе, после чего передает сигнал механической части и там уже включается та или иная передача в зависимости от режима езды.

---

Плюсы и минусы АКПП

---

Коробка «Автомат»: принцип работы и основные проблемы / depositphotos

Читай также: Что такое Типтроник: принцип работы, плюсы и минусы

С изобретением автоматической коробки передач, казалось, что устаревшая и неудобная МКПП уйдет в прошлое буквально за пару лет, но этого не случилось. В связи с этим назревает логический вопрос, неужели АКПП так плоха?

Как и любое устройство, гидротрансформаторный автомат имеет ряд плюсов и минусов, о которых мы сейчас поговорим.

Плюсы автоматических коробок передач:

• Комфортность управления автомобилем;
• Переключение скоростей всегда происходит стабильно и плавно;
• В большинстве современных коробок возможно, как автоматическое, так и ручное переключение передач.

Минусы АКПП:

• Повышенный расход топлива в среднем на 1-2 литра
• Высокая стоимость обслуживания в сравнении с механикой
• Необходимость регулярного обслуживания по регламенту

---

Типичные неисправности АКПП

---

Коробка «Автомат»: принцип работы и основные проблемы / Скриншот/YouTube

Читай также: Составлен рейтинг надежности КП в машине

Если мы говорим о типичных проблемах коробки передач, то стоит понимать, что каждая поломка может быть индивидуальной и наличие у авто какого-либо из перечисленных симптомов не говорит о конкретной неисправности.

Самый точный и в то же время самый дорогой вид диагностики АКПП заключается в ее разборе и визуальном осмотре проблемных мест.

Коробка едет только на 3-й скорости – компьютер перевел коробку в Аварийный режим, нужно ехать на диагностику и проводить ремонт коробки

Переключение передач происходит с толчками «на холодную» и нормализируется после прогрева

– в таком случае вероятной причиной может быть засорение гидроблока. Избавиться от этой неисправности помогает его очистка, а также замена расходников в самой коробке, изредка помогает замена масла.

Вой, гул и вибрации во время движения – сильный износ подшипника или планетарной передачи, необходима их замена.

Автомобиль не едет назад, при этом вперед есть только первая и вторая скорость либо автомобиль не реагирует на педаль газа – из возможных причин неисправности могут быть:

• Износ фрикционных дисков соответствующей муфты/пакета сцепления.
• Износ или обрыв манжет поршня этой муфты.
• Износ или поломка уплотнительных колец этой муфты.
• Срезано шлицевое сое­динение в корпусе барабана. Другая проблема соответствующего барабана сцепления

Коробка «Автомат»: принцип работы и основные проблемы / depositphotos

Читай также: Как ездить зимой на автомате

Масло в АКПП легко пенится и имеет коричнево-белый цвет, при старте автомобиль пробуксовывает – в АКПП попала вода, которая не дает насосу набрать нужное давление.

Автомобиль не двигается ни вперед, ни назад, а при включении режимов P или N есть сильный толчок – возможна одна из следующих причин данной неисправности:

• неисправен гидротрансформатор,
• в коробке недостаточно масла
• забит масляный фильтр

Автомобиль начинает двигаться, когда селектор переведен в режим N – среди возможных причин стоит выделить следующие:

• Нарушена регулировка троса или рычага привода управления коробкой передач.
• 3аедание поршня одной из муфт (директ-форвард).
• “Приварились“ фрикционные диски к стальным (из-за длительной пробуксовки)

Во время спокойной езды автомобиль начинает буксовать и дергаться – в таком случае из строя могла выйти муфта свободного хода.

На дне поддона обнаружен металлический мусор – возможные причины:

• Износ и выход из строя планетарной шестерни или упорного подшипника.
• Износ пальца сателлитов планеты.
• Износ рабочего слоя скользящего подшипника.
• Износ алюминиевой втулки в деталях планетарного механизма. (или алюминиевой шайбы, корпуса, другой детали)
• Выработка в гнездах упорных подшипников дифференциала.

---
