  1. Почему не работает прикуриватель
  2. Какой предохранитель отвечает за прикуриватель
  3. Проверка и замена предохранителя
  4. Как вытащить прикуриватель
  5. Ремонт своими руками
  6. Схема подключения

Важные электрические цепи автомобиля 🚙 снабжаются защитными деталями, предотвращающими короткое замыкание. Иногда возникают ситуации, при которых перегорает предохранитель прикуривателя ВАЗа-2115. Замена находящихся в едином блоке деталей не вызывает затруднений. Не придется разбирать разные узлы автомобиля в поисках нужного элемента.

Почему не работает прикуриватель

На ВАЗ-2115 устройство перестает работать из-за следующих причин:

  1. Перегорание предохранителей. Прикуриватель в автомобилях отечественного производства часто замыкает, защитные детали приходится регулярно менять. Это считается конструктивным недостатком, устранить который сложно.
  2. Подключение к гнезду слишком мощных устройств. Перегорание вызывается введением штекера автомобильного пылесоса, компрессора.
  3. Изменение состояния гнезда. При частом использовании оно расшатывается, колодка болтается, что провоцирует замыкание. В таком случае плавкие защитные элементы быстро перегорают. Определить неисправность помогает отсутствие гудка (плавкая вставка нагружена звуковыми устройствами).
  4. Короткое замыкание двигателя вентилятора. Штатные приборы ненадежны, они быстро выходят из строя. В таком случае на ВАЗ-2115 не работает прикуриватель.
  5. Сгорание дорожки в установочном блоке из-за короткого замыкания. При воздействии влаги на колодки контакты покрываются оксидной пленкой. Блок предохранителей — слабое место отечественного автомобиля.

Какой предохранитель отвечает за прикуриватель

За работу устройства отвечает деталь, отмеченная номером 20. Он находится в монтажном блоке, находящемся на центральной консоли под бардачком.

Проверка и замена предохранителя

Подключение нового защитного элемента не вызывает затруднений. Для этого выполняют следующие действия:

  1. Открывают моторный отсек. Снимают крышку предохранительного блока.
  2. С помощью пинцета вынимают плавкий элемент из посадочного гнезда. Вводят новый элемент, закрывают короб крышкой.

При замене плавкой вставки ищут причину ее поломки. При наличии короткого замыкания в электрической цепи, вероятность повторного возникновения неисправности возрастает. Для проверки работоспособности элемента выполняют следующие действия:

  1. Отщелкивают фиксаторы крышки блока. Вынимают предохранитель, просматривают деталь при хорошем освещении. При обрыве проволоки деталь требует замены.
  2. Иногда обнаружить разрыв визуально не удается. В таких случаях замеряют сопротивление плавкой пластины между контактами. Для этого используют универсальный тестер или омметр. О поломке свидетельствует нулевое сопротивление.
  3. Измеряют напряжение контактов плавкого защитного элемента после установки в блок. Если ток на входе поступает, а на выходе отсутствует, деталь неисправна.

Получить доступ к предохранителю в старых версиях пятнадцатой модели автомобиля также не трудно. Для работы подготавливают ключ на 10. Выполняют такие действия:

  1. Демонтируют крышку предохранительного блока, который расположен в салоне. Это обеспечивает доступ к крепежным гайкам.
  2. Надавливая на защелки, удаляют крышку установочного блока. Вывинчивают гайки ключом.
  3. Поднимают блок, отделяют 9-контактный разъем. Отсоединяют все кабели от блока. Добираются до нужного предохранителя.

Как вытащить прикуриватель

Иногда причина поломки заключается не в предохранителе. В таком случае выполняют ремонт. Чтобы снять прикуриватель, выполняют следующие действия:

  1. Отключают двигатель, открывают моторный отсек. Сбрасывают отрицательную клемму с аккумулятора. Это предотвращает перегорание элементов бортовой сети во время ремонтных работ.
  2. Удаляют защитную накладку, расположенную справа от ноги водителя. Для этого вывинчивают шурупы.
  3. Отсоединяют штекер подключения прикуривателя. Извлекают осветительный прибор с патроном.
  4. Поддевают металлические фиксаторы. Так снимать устройство будет проще.
  5. Вынимают металлический цилиндр.

Читайте также:

Самая частая проблема, почему перегорает предохранитель. Место где находится предохранитель прикуривателя, как его заменить и что делать, если после замены прикуриватель все равно не работает.

Ремонт своими руками

Если прикуриватель не работает не из-за перегорания плавкого элемента, выполняют следующие действия:

  1. Зачищают контакты гнезда, в котором располагается предохранитель. Разболтанные элементы подтягивают.
  2. Проверяют устройство мультиметром. Осветительное кольцо подключают к электрической цепи последовательно. Перегорание лампы приводит к разрыву схемы прикуривателя. Подключаемые к нему приборы не работают. После замены лампы работоспособность устройства восстанавливается.
  3. Проверяют нагревательную спираль мультиметром. Щупы прикладывают к контактам. Если на экране прибора появляется 0 или 1, спираль неисправна. Подключаемые к гнезду устройства функционируют нормально, прикуриватель не нагревается. Устранить неисправность помогает замена устройства.

Схема подключения

При ремонте прикуривателя стоит запоминать, в какой последовательности располагаются контакты для подключения проводов. Посадочное гнездо снабжено светофильтром, облегчающим поиск разъема в темное время.

Схема подключения включает 3 кабеля, которые должны идти к компонентам прикуривателя:

  1. Кабель красного цвета отвечает за нагрев спирали. Подключается к аккумулятору через предохранитель в 20 А.
  2. Провод желтого цвета, отвечающий за питание осветительного кольца, подводят к батарее.
  3. Черный кабель массы подсоединяется к корпусу прикуривателя, второй — к кузову.

Отпавшие кабели подсоединяют согласно схеме.

  • Автолюлька для новорожденных в лежачем положении
  • Не работает прикуриватель Калина
  • Прикуриватель предохранитель Гранта
  • Какой двигатель является самым мощным

ВАЗ

Предохранитель прикуривателя на ваз 2115

К1 – реле включения очистителей фар;
К2 – реле-прерыватель указателей поворота и аварийной сигнализации;
К3 – реле очистителя ветрового стекла;
К4 – реле контроля исправности ламп;
К5 – реле включения стеклоподъемников;
К6 – реле включения звуковых сигналов;
К7 – реле включения обогрева заднего стекла;
К8 – реле включения дальнего света фар;
К9 – реле включения ближнего света фар;

1 F1-F20 – плавкие предохранители

1. 1 F1 (10 А)

1.2 F2(10A)

1.3 F3 (7,5 А)

1.4 F4(20A)

1.5 F5 (20 А)

1.6 F6 (30 А)

1.7 F7 (30 А)

1.8 F8 (7,5 А)

1.9 F9 (7,5 А)

1.10 F10(7,5 А)

1.11 F11 (7,5 А)

1.12 F12(7,5A)

1.13 F13(7,5 А)

1.14 F14(7,5A)

1.15 F15(7,5A)

1.16 F16 (15 А)

2 Предохранитель прикуривателя ВАЗ 2115

2.1 Где находится

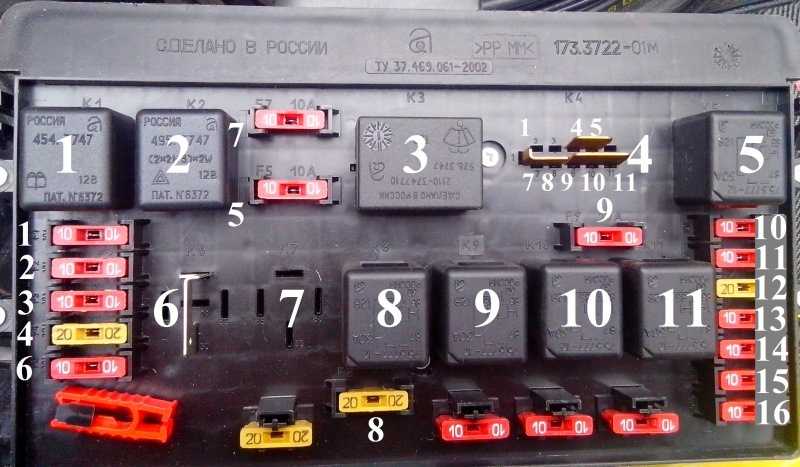

F1-F20 – плавкие предохранители

F1 (10 А)

Лампы заднего противотуманного света и контрольная лампа включения заднего противо-туманного света. Электродвигатели очистителей фар (в момент включения). Электродвигатель омывателя фар.

F2(10A)

Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.

F3 (7,5 А)

Плафон освещения салона. Плафон индивидуального освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания. Контрольная лампа «Check engine». Лампы стоп-сигнала. Маршрутный компьютер (или часы)

F4(20A)

Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла

F5 (20 А)

Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения.

F6 (30 А)

Электростеклоподъемники. Реле включения электростеклоподъемников (контакты).

F7 (30 А)

Электродвигатель отопителя. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы). Прикуриватель. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка).

F8 (7,5 А)

Правая противотуманная фара.

F9 (7,5 А)

Левая противотуманная фара.

F10(7,5 А)

Лампы габаритных огней по левому борту. Контрольная лампа включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа. Выключатель освещения приборов. Лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем.

F11 (7,5 А)

Лампы габаритных огней по правому борту.

F12(7,5A)

Правая фара (ближний свет).

F13(7,5 А)

Левая фара (ближний свет).

F14(7,5A)

Левая фара (дальний свет) и контрольная лампа включения дальнего света фар.

F15(7,5A)

Правая фара (дальний свет).

F16 (15 А)

Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля.

Комбинация приборов. Контрольная лампа аварийного давления масла. Контрольная лампа стояночного тормоза.

Контрольная лампа уровня тормозной жидкости. Контрольная лампа разряда аккумуляторной батареи. Маршрутный компьютер (или часы). Обмотка возбуждения генератора (в режиме пуска двигателя)

F17-F20 резервные.

Предохранитель прикуривателя ВАЗ 2115, является плавкой вставкой, и располагается в монтажном блоке автомобиля, находящемся в его моторном отсеке. Предохранитель прикуривателя имеет номинал F-7 (30 А), и, помимо обеспечения работы прикуривателя, он отвечает за защиту цепей еще некоторых приборов машины, таких, как: электродвигатель очистителей фар (только в режиме работы), лампа освещения перчаточного отсека, электродвигатель отопителя салона, омыватель ветрового стекла (лобовое), а также, обмотку реле включения обогрева заднего стекла. За это устройство отвечает реле, так, как оно требует повышенной мощности.

Где находится

Какой предохранитель отвечает за прикуриватель ваз 2115?

Выделенное место где находится предохранитель прикуривателя.
