Рисунок протектора: виды, преимущества и недостатки

Один из важнейших параметров выбора автомобильных шин — протекторный рисунок. Он может быть разным: основное отличие заключается в схеме расположения канавок, прорезей и ламелей. Чтобы не ошибиться и приобрести для своего «железного друга» максимально подходящую по всем критериям резину, крайне важно знать достоинства и недостатки каждого вида протектора, для каких климатических условий лучше всего подходит тот или иной дизайн, на какие параметры обратить внимание дополнительно, чтобы получить отменную управляемость и курсовую устойчивость на любой дороге.

Рисунок протектора — что это

Протекторный рисунок — это та часть автопокрышки, которая отвечает за прямой контакт с полотном дороги. От него во многом зависит, каким будет сцепление с трассой в разных эксплуатационных условиях — в дождь, сильную жару, в зимнее время года, период оттепели и гололед. Отличается износостойкостью и химической нейтральностью, не стирается со временем под воздействием абразивов, надежно защищает структуру покрышки от механических повреждений.

На что оказывает влияние протекторный рисунок?

Дизайн протектора оказывает прямое влияние на безопасность вождения. Если его выбрать правильно, то показатели управляемости и курсовой устойчивости повысятся в несколько раз.

От схемы расположения ламелей, прорезей и канавок, их глубины и ширины во многом зависят сцепные показатели и уровень аквапланирования. Главное, чтобы дренажные канавки эффективно отводили грязь и воду, в таком случае транспортное средство не будет «тянуть вбок» при прохождении поворотов, буксовать при наборе скорости на мокрой трассе, а станет чётко держать траекторию при езде по прямой линии.

Ещё правильно подобранный протекторный рисунок способствует сокращению тормозного пути и уменьшению расхода топлива. От него зависит и уровень комфорта в салоне. Он влияет на степень шумности при движении.

Особенности рисунка протектора

Протекторные рисунки разнятся между собой: у одних — дренажные канавки шире, глубже, у других, наоборот.

Углубления и прорези имеют разное расположение, их формы разработчики постоянно дорабатывают, чтобы добиться максимально возможного эффекта. У каждой канавки своё определённое назначение. Если центральные прорези способствуют улучшению сцепления с дорогой, то боковые ламели влияют на показатели курсовой устойчивости.

Виды схем расположения элементов на протекторе

Протектор бывает асимметричным и симметричным, ненаправленным и направленным. О каждом расскажем подробнее.

Источник изображения

Симметричный направленный

Один из самых распространённых из всех существующих рисунков. Отличное решение для эксплуатации зимой. Имеет V-образное строение, которое в сочетании с глубокими кромками увеличивает площадь пятна контакта, считается самым эффективным, поскольку продуманное расположение канавок, прорезей и углублений позволяет максимально производительно отводить от пятна контакта ледяную крошку, снег, грязь, воду.

Резину с этим дизайном протектора можно устанавливать на колесные диски, ориентируясь на стрелку, которая задаёт правильное вращение. Ее производитель наносит на боковну.

Симметричный ненаправленный

Идеальный вариант для шин, которые изготавливают для коммерческого транспорта, внедорожников и кроссоверов. Оптимальное решение для езды по асфальтированным трассам и бездорожью. Резина с этим дизайном протектора работает вперед и в обратном направлении с одинаковой эффективностью. Гарантирует повышенную проходимость и впечатляющую ходимость, способствует сокращению тормозного пути и уменьшает расход топлива.

Асимметричный ненаправленный

Чаще всего встречается на моделях летней резины, но некоторые производители используют его при изготовлении зимней резины. Его обе стороны разные, непохожи между собой, что выражается как явно (большие блоки находятся на одной стороне, мелкие блоки, напоминающие по форме дугу — на другой стороне), так и неявно (каждая сторона изготовлена из разных видов резины).

Шины с асимметричным протектором монтируют методом совмещения лицевых сторон. При условии правильной установки резины с рассматриваемым дизайном протектора её срок службы достигает 5 лет и более.

Этот протектор гарантирует идеальное сцепление на мокрых и сухих трассах, глубоком и рыхлом снегу, ледяной гребёнке. Он способствует уменьшению вибрации и шума, улучшает управляемость, благодаря этому рисунку автомобиль ведёт себя более уверенно на дороге.

Асимметричный направленный

Совмещает в себе направленность — при монтаже шин нужно учитывать направление вращения колеса и асимметричность, когда требуется совмещать лицевые стороны резины и диска. Используется при изготовлении шин для скоростных и спортивных автомобилей. Встречается достаточно редко, поскольку требует существенных затрат на производство, а весомых достоинств не имеет.

На что ещё обратить внимание, выбирая протекторный рисунок

Выбирая рисунок протектора, обращайте внимание на такие параметры:

Уровень шума. Чем ниже этот показатель, тем выше акустический комфорт в салоне (резина с направленным протектором считается более шумной).
Сезонность. Если симметричный направленный дизайн считается оптимальным для зимы, то симметричный ненаправленный подойдёт для лета.
Качественные характеристики полотна дороги. Для перемещения по асфальту подойдут покрышки Н/Т, для умеренного бездорожья — М/Т, для любителей высокой скорости — S/Т.

Многие производители предлагают резину с протекторной схемой A/T. Это так называемые универсальные шины, которые можно смело эксплуатировать на любых дорожных покрытиях.

Какой рисунок протектора подойдёт именно вам, зависит от личных предпочтений, автомобиля, условий его эксплуатации и ряда других факторов, о которых нам уже известно. А если с выбором есть сложности, вы всегда можете обратиться к специалистам магазина «Колёса Даром».

Какой должен быть рисунок протектора?. Car tyres TD KAMA of Russia

1. Различия рисунка протектора шин по типу беговой дорожки

— Симметричный ненаправленный рисунок

— Асимметричный ненаправленный рисунок

— Симметричный направленный рисунок

— Асимметричный направленный рисунок

2. Различия рисунка протектора шин по сезонности

— летние шины

— зимние шины

3. Особенности рисунка протектора грузовых шин

4. Зависимость рисунка протектора от условий эксплуатации

Главная и основная задача шины – создание крепкого сцепления колёс с дорогой. Поскольку дорожные условия могут разительно отличатся в зависимости от покрытия, погоды и температуры, различные виды шин оснащены отличным друг от друга рисунком протектора, разработанным производителями для того, чтобы они максимально выполняли свои функции в тех или иных условиях езды. Будь это скоростная трасса, мокрый асфальт, снег или бездорожье – правильно подобранные шины с нужным рисунком протектора обеспечат комфортное и безопасное вождение. Благодаря различным конфигурациям, размерам и высоте шашек протектора, а также различным по глубине, ширине и направленности канавкам шина не только обеспечивает сцепление, но и осуществляет самоочищение от грязи и воды. Если же рисунок протектора шин не соответствует условиям эксплуатации, то это может негативно сказаться на курсовой устойчивости автомобиля, управляемости, эффективности торможения и поворотов. Выбор определённого рисунка протектора шин нужно осуществлять прежде всего в соответствии с теми дорожными условиями, в которых чаще всего приходится ездить, и временем года.

Различия рисунка протектора шин по типу беговой дорожки

Симметричный ненаправленный рисунок протектора был и остаётся самым распространённым, именно он входит в заводскую комплектацию большинства автомобилей, особенно из доступного сегмента. Протекторные блоки на таких шинах, как следует из названия, расположены симметрично относительно середины беговой дорожки и не имеют конкретного направления своего расположения. Шины с подобным рисунком считаются самыми универсальными и предназначены прежде всего для спокойной повседневной езды. Такие шины создают меньше шума при движении в сравнении с шинами с направленным рисунком протектора, обеспечивают хорошую мягкую управляемость автомобилю, а также отличаются невысокой стоимостью. Дополнительное удобство в том, что шины с таким рисунком не имеют ограничений в направлении вращения, а потому их можно устанавливать без оглядок на правильное или неправильное расположение рисунка.

Среди минусов симметричного ненаправленного рисунка протектора шин следует отметить достаточно среднюю эффективность на мокрой дороге, поскольку канавки подобного протектора не способны полностью удалять избыточную воду из пятна контакта шины с поверхностью. Кроме того, рисунок протектора шин такого типа легко засоряется мелким гравием и грязью при движении по бездорожью.

Асимметричный ненаправленный рисунок протектора обеспечивает повышенное сцепление и управляемость автомобилем, особенно на поворотах и при перестроениях, в сравнении с шинами с симметричным рисунком протектора. Шины с ассиметричным рисунком также отличаются хорошей поперечной устойчивостью. Рисунок протектора таких шин разделяется на внутреннюю и внешнюю сторону, отличающуюся собственным особенным расположением протекторных шашек и канавок. Внешняя сторона рисунка имеет конфигурацию, оптимальную для сцепления с сухой дорогой, в том числе с нестабильным дорожным полотном. Внутренняя сторона ассиметричного рисунка благодаря дополнительной глубине канавок приспособлена специально для движения по мокрым дорогам.

При установке шин с ассиметричным ненаправленным рисунком протектора необходимо обращать внимание на маркировку на боковине колеса, отмечающую внешнюю (OUTER или OUTSIDE) и внутреннюю (INNER или INSIDE) сторону.

Например, установка зимних шин Viatti Brina с асимметричным рисунком протектора

Симметричный направленный рисунок протектора шин автомобиля отличается повышенной эффективностью при отведении воды из пятна контакта шины с дорогой и, соответственно, отличному сопротивлению аквапланированию благодаря специальному расположению канавок в форме «ёлочки». Это делает протектор шин с направленным рисунком оптимальным для движения по мокрому асфальту. На сухом асфальте симметричный направленный рисунок протектора обеспечивает автомобилю повышенную устойчивость – как курсовую, так и поперечную.

Протектор шин с симметричным направленным рисунком обязательно требует правильной установки, в соответствии с маркировкой ROTATION и стрелкой, указывающей направление вращения. При правильной установке на диск сопротивление аквапланированию работает наиболее эффективно: вода не выталкивается из пятна контакта вперёд по ходу движения, а попадает в водоотводящие канавки и выдавливается по бокам от колеса. При неправильной установке этот эффект теряется и вода, напротив, собирается с краёв протектора к середине, что лишь повышает риск аквапланирования.

Ещё одним важным фактором для направленного рисунка протектора шин автомобиля является остаточная глубина протектора, которая и обеспечивает достаточную глубину для канавок, отводящих воду и грязь.

Проблемы с шинами с симметричным направленным рисунком связаны с комплектацией «запаски». Ведь никогда не знаешь, какую именно шину проколешь – правую или левую. Оптимальным выбором для «запаски» станет универсальная симметричная шина. Если же хочется сохранить направленный рисунок протектора, то следует иметь в виду, что по статистике проколы чаще получают шины с правой стороны. В случае, если потребуется переустановка шины с левого диска на правый или наоборот, не обойтись без перебортирования в шиномонтаже.

Асимметричный направленный рисунок протектора сочетает в себе свойства ассиметричного и направленного рисунка. Это сочетание влечёт за собой определённые трудности при установке на диск, поскольку при этом необходимо соблюдать не только направление вращения, но и внутреннюю и внешнюю сторону рисунка. Это привело к тому, что у шин с ассиметричным направленным рисунком протектора появилась своё деление и маркировка – они подразделяются на левые (L от Left) и правые (R от Right).

Все преимущества ассиметричного направленного рисунка протектора шины в полной мере раскрываются при наиболее экстремальных условиях вождения, поэтому обычными автолюбителями шины с таким рисунком почти не востребованы. Немалую роль играет и то, что такие шины достаточно сложны в изготовлении, а потому имеют высокую стоимость. По этим причинам подобный рисунок протектора используется преимущественно на шинах для спортивных состязаний и гонок, и на обычной дороге его практически не встретишь.

Различия рисунка протектора шин по сезонности

Летние шины могут быть приспособлены как для движения по асфальтовым дорогам, так и по бездорожью, от чего во многом и зависит их рисунок. Отличительной особенностью движения в летнее время являются высокие температуры, которые вкупе с нагревом шин от трения о дорогу требуют более прочных материалов и повышенной стойкости к износу покрышек. Для летних шин используется высокопрочный корд и жёсткая резиновая смесь, благодаря чему они способны переносить не только более высокие температуры, но и более высокий скоростной режим, характерный для езды летом. Кроме того, протектор летних шин не отличается большой высотой, что обеспечивает лучшее сцепление, а также содержит гораздо меньше мелких разрезов (ламелей) на шашках, чем зимний протектор. Главное, на что следует обращать внимание, выбирая рисунок протектора летних шин – хорошая система водоотведения, которая позволит повысить безопасность движения во время весенних и летних ливней.

Посмотрите летние шины Viatti Strada Asimmetrico

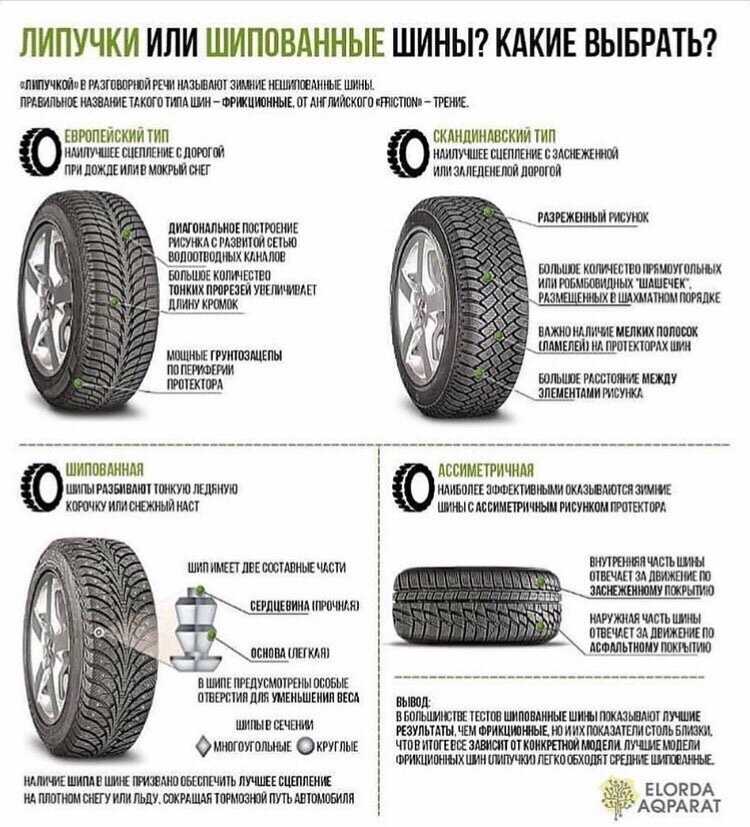

Зимние шины отличаются не только специальным составом резины, оптимальным для использования при минусовых температурах, но и более агрессивным рисунком протектора, который в состоянии обеспечить максимальное сцепление с заснеженной дорогой и льдом. Специализированные зимние шины маркируются знаком снежинки на фоне горных вершин (этот знак называется 3PMSF (Three Peak Mountain Snow Flake) или «Альпийская горка»). Наличие такого знака подтверждает, что шины прошли специальные испытания для использования даже в суровых зимних условиях. Кроме того, зимние шины по рисунку протектора делятся на «европейские» (предназначенные для более мягкой зимы) и «скандинавские» («арктические»). Последние отличаются более агрессивным рисунком, глубиной протектора, а также возможной ошиповкой.

Шашки на протекторе зимних шин отличаются наличием большого числа насечек-ламелей, расположенных под различными углами – это обеспечивает лучшее сцепление. Кроме того, сам протектор имеет гораздо большую высоту, чем на летней резине. Вкупе с агрессивным рисунком, глубина протектора даёт ему дополнительное преимущество при самоочищении, и он не так стремительно забивается снегом. Протекторы зимних шин, предназначенных для движения по глубокому снегу и снежной каше, также оснащены боковыми зацепами, которые призваны отгребать снег и облегчать движение. Шины, предназначенные для ошиповки, вместе с шашками с ламелями имеют в своём рисунке крупные цельные шашки для шипов, а иногда — специальные отметки для их установки.

Подберите зимние шины

Рисунок протектора грузовых шин

По своей классификации рисунки протектора грузовых шин не отличаются от легковых: они могут быть направленными и ненаправленными, симметричными и ассиметричными. Главное отличие – большая глубина и расположение крупных блоков протектора грузовых шин. Это обуславливается теми условиями, при которых происходит эксплуатация спецтехники. По типу расположения блоков и канавок рисунок протектора грузовых шин делится так:

— Продольный состоит из параллельных зигзагообразных канавок, рассекающих шину вдоль. Такой рисунок предназначен для грузовиков, передвигающихся преимущественно по дорогам. Он даёт отличную управляемость и курсовую устойчивость.

— Поперечный отличается перпендикулярным расположением канавок по отношению к оси вращения колеса. Он больше подходит для строительной техники и тягачей, которые ездят по грунту, песку и бездорожью. Шины с таким рисунком дают повышенное сцепление, при этом не мешают боковому уводу и скольжению техники.

— Комбинированный рисунок сочетает поперечные и продольные зигзагообразные канавки. Такие грузовые шины подходят как для езды по дорогам, так и по бездорожью, поскольку имеют повышенные тяговые и тормозные свойства.

— Блочный рисунок используется в зимних грузовых шинах и состоит из отдельных крупных элементов, между которыми пролегают канавки. Это самый устойчивый и цепкий рисунок для езды по льду и снегу.

Подберите грузовые шины

Зависимость рисунка протектора от условий эксплуатации

1. Рисунок протектора имеет прямое влияние на акустический комфорт или, иначе говоря, уровень шума, который издаёт шина при движении. Шины с направленным рисунком протектора чуть более шумные, чем с ненаправленным. Повышению шума от протектора при езде также способствуют крупные шашки и блоки.

2. Эффективность того или иного рисунка протектора шин зависит от его остаточной глубины, поэтому Правила дорожного движения строго регламентируют минимальную допустимую высоту протектора, при которой шины могут быть в эксплуатации:

— 1,6 мм для легковых шин

— 1 мм для протекторов грузовых шин

— 0,8 мм для мотоциклов и мопедов

3. Продление ресурса протектора автомобильных шин – вопрос правильной эксплуатации. Следует помнить, что несоблюдение требований к рекомендуемому давлению приводит к неравномерному износу покрышек и истиранию их рисунка. Также следует соблюдать сезонность эксплуатации шин. В отличие от нового протектора, изношенный протектор постепенно теряет те свойства, которые позволяют ему обеспечивать сцепление шин с дорогой, снижает устойчивость автомобиля, его отзывчивость и управляемость, а также возможность отвода воды из-под шин.

4. Некоторые шины имеют возможность восстановления после того, как рисунок изнашивается. Эта возможность оговаривается производителем: для дополнительной нарезки подпротекторный слой резины должен иметь запас толщины. В целом же нарезка протектора – это дополнительное углубление канавок или их формирование заново, если рисунок окончательно подвергся износу.

Рисунок протектора шины и его многочисленные применения

Краткие факты: Различные типы протектора шины

Симметричный рисунок протектора шины обеспечивает плавность движения, высокую курсовую устойчивость и низкое сопротивление качению.
Направленный рисунок протектора шин обеспечивает высокую защиту от аквапланирования, отличную управляемость на снегу и грязи и очень хорошую устойчивость на дороге на высоких скоростях.
Асимметричный рисунок протектора шины обеспечивает отличную управляемость, высокую устойчивость на поворотах и хорошее сцепление на мокрой дороге.
Для обеспечения оптимальной безопасности и производительности по возможности избегайте смешения рисунков протектора шин.

Протектор — это часть шины, контактирующая с поверхностью дороги. И если вы посмотрите на различные шины, представленные на рынке, вы заметите большое разнообразие рисунков их протектора.

Почему они такие разные? Потому что рисунок протектора представляет собой уникальный дизайн, улучшающий сцепление и управляемость автомобиля в конкретных условиях вождения. Как в детективном романе, вы можете определить марку шины по следам, которые она оставляет на дороге.

Протектор каждой шины состоит из четырех составных частей:

Ребра представляют собой приподнятую часть рисунка протектора, состоящую из блоков протектора;
Канавки представляют собой глубокие каналы, которые проходят по окружности и по бокам шины;
Блоки протектора представляют собой приподнятые резиновые сегменты, соприкасающиеся с поверхностью дороги;
Ламели представляют собой небольшие тонкие прорези, отлитые в блоки протектора.

В совокупности ребра, канавки, блоки протектора и ламели могут быть расположены по уникальной схеме для регулирования характеристик шины в таких критических областях, как шум, управляемость, сцепление с дорогой и износ.

И это, в свою очередь, дает производителям шин возможность разрабатывать рисунки протектора для удовлетворения конкретных потребностей вождения, таких как торможение на мокрой дороге, управляемость на сухой дороге, устойчивость к аквапланированию (аквапланированию) и сцепление на льду и снегу.

Сколько существует рисунков протектора шин? Довольно много. Но в целом мы можем различать три категории рисунка протектора шины. Какой у твоей машины?

Симметричный рисунок протектора шины

Наиболее распространен симметричный рисунок протектора; он подходит для шин легковых автомобилей, но не для высокопроизводительного использования. Шины с такой конструкцией имеют непрерывные ребра или независимые блоки протектора по всей поверхности протектора, и обе половины шины имеют одинаковый рисунок.

Основные характеристики:

Плавный ход
Высокая курсовая устойчивость
Низкое сопротивление качению влияет на повседневность производительность. Они также тихие, долговечные и экономичные. Однако они менее приспособлены к меняющимся условиям на дороге. Таким образом, несмотря на то, что симметричный рисунок обеспечивает устойчивое сцепление на сухой дороге, он не будет таким же эффективным на мокрой дороге, как другие шины.
Направленный рисунок протектора шины
Шина с направленным рисунком протектора предназначена для движения вперед только в одном направлении. Он имеет боковые канавки, которые сходятся в середине протектора шины и напоминают форму наконечника стрелы. Однако его цель — больше, чем спортивная эстетика. V-образные канавки лучше противостоят аквапланированию (аквапланированию) на высоких скоростях за счет более эффективного вытеснения воды через рисунок протектора.
Еще одним преимуществом направленного протектора является дополнительное сцепление, обеспечивающее превосходную управляемость на снегу или грязи. По этой причине хорошая всесезонная или зимняя шина, скорее всего, будет иметь направленный рисунок протектора. Дополнительное сцепление также полезно для высокопроизводительных шин на высокопроизводительных автомобилях.
Основные характеристики:
- Высокая защита от аквапланирования
- Отличная управляемость на снегу и грязи
- Очень хорошее сцепление с дорогой на высокой скорости а немного сложнее. Их можно поворачивать только вертикально – например, от передней части автомобиля к задней – в противном случае рисунок будет ориентирован в неправильном направлении при установке на колесо с другой стороны автомобиля. Это сделало бы преимущества протектора шины бесполезными.
  Вы можете следить за правильной ориентацией по стрелочному индикатору, напечатанному на боковине шины. Он находится в том же направлении, что и шаблон, указывая в нужном направлении движения.
  Асимметричный рисунок протектора шины
  Шина с асимметричным рисунком протектора имеет два отдельных рисунка протектора: один на внутренней половине, а другой на внешней половине шины. Это выглядит необычно, но обе половинки служат разным целям.
  Внутренний протектор шины отвечает за вытеснение воды и защиту от аквапланирования (аквапланирования). Внешний протектор шины имеет жесткие блоки протектора для большей поперечной жесткости, что обеспечивает высокое сцепление при прохождении поворотов и движении по сухой поверхности, а также более тихий внутренний шум. Такое сочетание характеристик делает асимметричные шины особенно популярными для использования на сверхмощных автомобилях.
  Основные характеристики:
  - Отличная управляемость
  - Высокая устойчивость на поворотах
  - Хорошее сцепление на мокрой дороге
  Однако, как и в случае с шинами с направленным рисунком, необходимо соблюдать осторожность при перестановке шин. Здесь можно выбрать вертикальное вращение между передней и задней частью. Индикаторы на боковой стенке помогут правильно установить.
  Не смешивайте рисунок протектора шин
  При покупке новых шин избегайте смешивания шин разных типов, размеров или марок на одном автомобиле. Для достижения наилучших результатов приобретайте шины той же марки и модели, что и те, которые уже установлены на ваших колесах, чтобы поддерживать оптимальные рабочие характеристики.
  Еще один момент, о котором следует помнить при замене шин; замена пары шин безопаснее, чем замена одной шины. На заднюю ось должны быть установлены самые новые шины, а на переднюю ось – частично изношенные шины.
  Если это невозможно, водителям рекомендуется убедиться, что сменная шина имеет такой же рисунок протектора, что и другая шина на той же оси. Смешивание рисунков ухудшит управляемость вашего автомобиля; это может быть даже опасно.
