Причины перегрева и вентилятор охлаждения Ваз 2109

Перейти к контенту

Маргарита Электрооборудование 5 комментариев

С наступлением тепла актуальной проблемой для владельцев автомобиля становится перегрев двигателя. Все прекрасно знают к чему приводит игнорирование стрелки температуры двигателя в красной зоне:
1) Прогорание прокладки головки блока цилиндров;
2) Повышенный износ деталей двигателя;
3) Заклинивание и стук двигателя.
Если Вы недолго проехали на перегретом двигателе, то последствия будут не очень тяжелые: какие-то поршни могли немного оплавится, кольца поцарапать стенки цилиндра. На глаз без разборки двигателя это не видно, поэтому владельцы не подозревают, насколько страшен для двигателя перегрев.Однако если двигатель долгое время работал перегретым, то тут все печально. Рано или поздно он стукнет или заклинит.

Вентилятор охлаждения

Рабочая температура двигателя – 90 градусов, именно при этой температуре масло имеет необходимую вязкость, поршни и кольца не расширяются до пределов, когда начинают клинить внутри цилиндра.

Поэтому стрелка указателя температуры на панели приборов Ваз 2109 выведена туда не просто так. Значение температуры двигателя необходимо знать и в случае перегрева до 100 и больше останавливать машину, глушить двигатель и давать ему остыть. Иначе можно запросто попасть на капитальный ремонт двигателя.

Поршень заклинившего от перегрева двигателя

Перегрев двигателя Лады возможен по следующим причинам:
1) Неисправен термостат;
2) Забит радиатор системы охлаждения;
3) Неисправен вентилятор охлаждения радиатора;
4) Неисправен датчик включения вентилятора;
5) Неисправность проводки в цепи включения вентилятора охлаждения;
6) Низкий уровень тосола в системе охлаждения двигателя;
7) Неисправна помпа.
Все перечисленные выше причины можно легко проверить собственными руками без какого-либо специального инструмента и специфических знаний автомобиля. Давайте пройдем по порядку по все пунктам:

1) Подробная проверка термостата на работоспособность уже была описана в статье: “Проверка термостата Ваз 2109“.  Там подробно указано,что делать, и для этого совершенно не нужно снимать термостат и нести его домой для купания в кипятке.
2) Проверить забит радиатор или нет можно слив тосол и сняв его с автомобиля. Снимаем радиатор, подносим к одному из отверстий шланг с водой и подаем ее внутрь. Если вода хорошим напором будет вытекать из второго отверстия, значит радиатор не забит. Таким же способом его можно частично промыть подавая напор воды поочередно в отверстия радиатора.
3) Чтобы проверить исправность самого вентилятора системы охлаждения нам понадобятся один провод, длиной около метра. Проверка заключается в следующем: при подаче напряжения на вентилятор напрямую с аккумулятора он  должен вращаться. Очень хорошо,если Ваш провод имеет на двух концах крокодилы. Масса уже подключена на самом вентиляторе, затем осторожно стараясь не закоротить между собой провода подаем +12 Вольт на второй контакт вентилятора. Крутится – значит исправен, не крутится – надо искать новый.
4) Проверка датчика включения вентилятора очень проста: при включенном зажигании его контакты замыкаются отверткой. Замкнули – вентилятор крутится, разомкнули остановился. Только обязательно должно быть включено зажигание автомобиля, иначе замыкание датчика отверткой не будет коммутировать реле включения вентилятора.
Тут есть небольшой нюанс: датчики включения вентилятора разных производителей и разных марок автомобилей имеют немного разную температуру отработки. У одних датчик замыкает контакты уже при 87 градусах Цельсия, у других при температуре более 90 градусов.
5) Это единственный пункт, для проверки которого необходимо понимать в проводке. Проверка заключается в прозвонке электрической цепи включения вентилятора представленной на рисунке ниже.

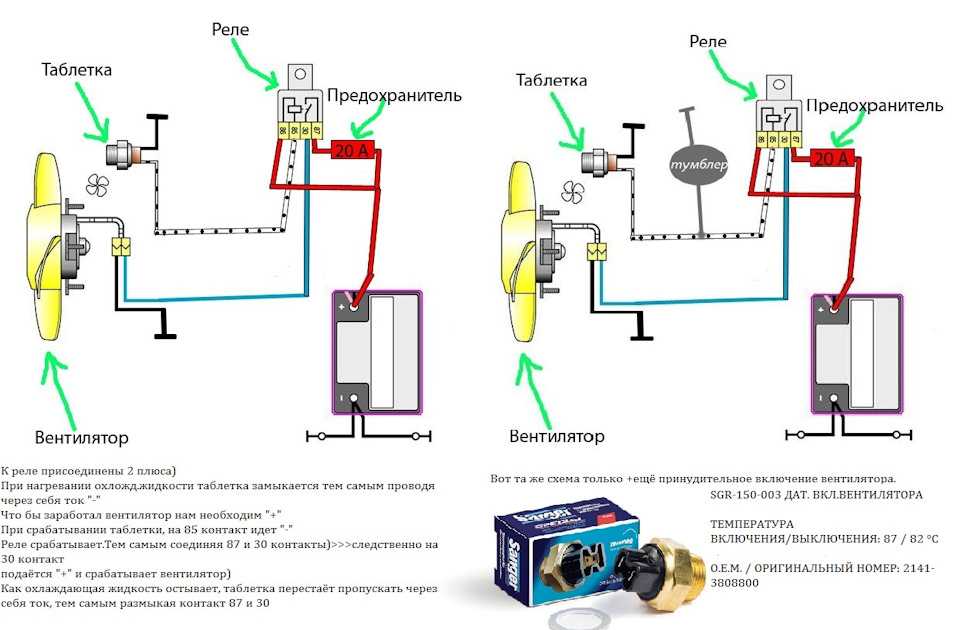

Схема включения вентилятора

Из рисунка понятно как работает схема: при включенном зажигании +12 Вольт через предохранители подводится к реле включения вентилятора. Как только датчик включения вентилятора замкнет минус реле на массу,то отработают исполнительные контакты самого реле и включат двигатель вентилятора.

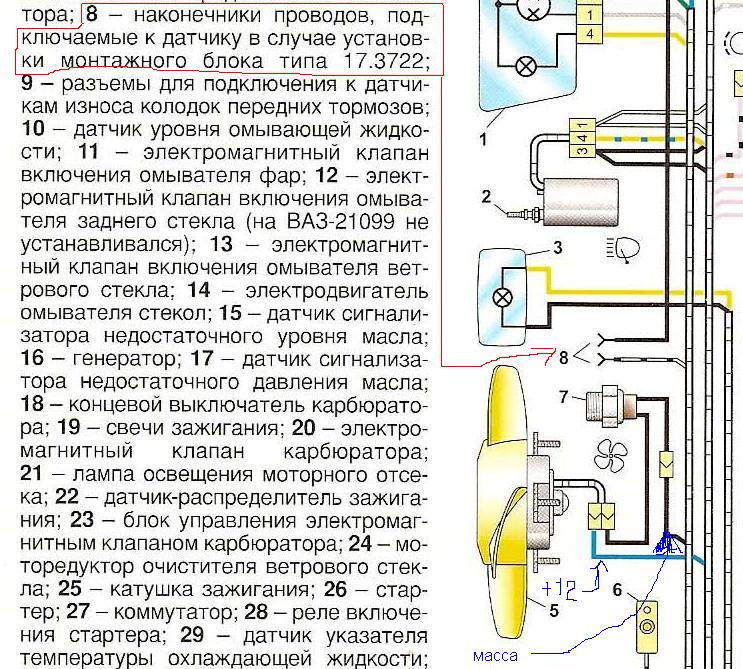

Схема 2 включения вентилятора

Как только температура опустится ниже температуры отработки датчика либо выключится зажигание реле К9 разомкнет свои контакты и вентилятор выключится.
6) Из-за низкого уровня тосола в двигателе девятки возможен перегрев. Проверяется просто: смотрите уровень охлаждающей жидкости в расширительном бачке системы охлаждения.
7) При неработающей помпе не будет циркуляции тосола в системе охлаждения двигателя. Проверяется передавливанием рукой шлангов от двигателя к радиатору машины и от радиатора к термостату. При передавливании и отпускании должна чувствоваться циркуляция жидкости, выраженная в напоре патрубков.

Также в конце статьи следует упомянуть, что у многих автомобилей Ваз, особенно моделей классики владельцы включают вентилятор охлаждения кнопкой. То есть люди либо не хотят разбираться почему он не включается автоматически, либо не хотят покупать или реле или датчик, а может просто не хотят возиться с ремонтом а просто включают когда надо вентилятор  кнопкой. Удобней всего данную кнопку расположить в салоне, но многие делают ее и под капотом. Схема тут простая, кнопка с фиксацией либо переключатель просто подают напряжение +12 на вентилятор охлаждения, масса уже подключена на самом вентиляторе.

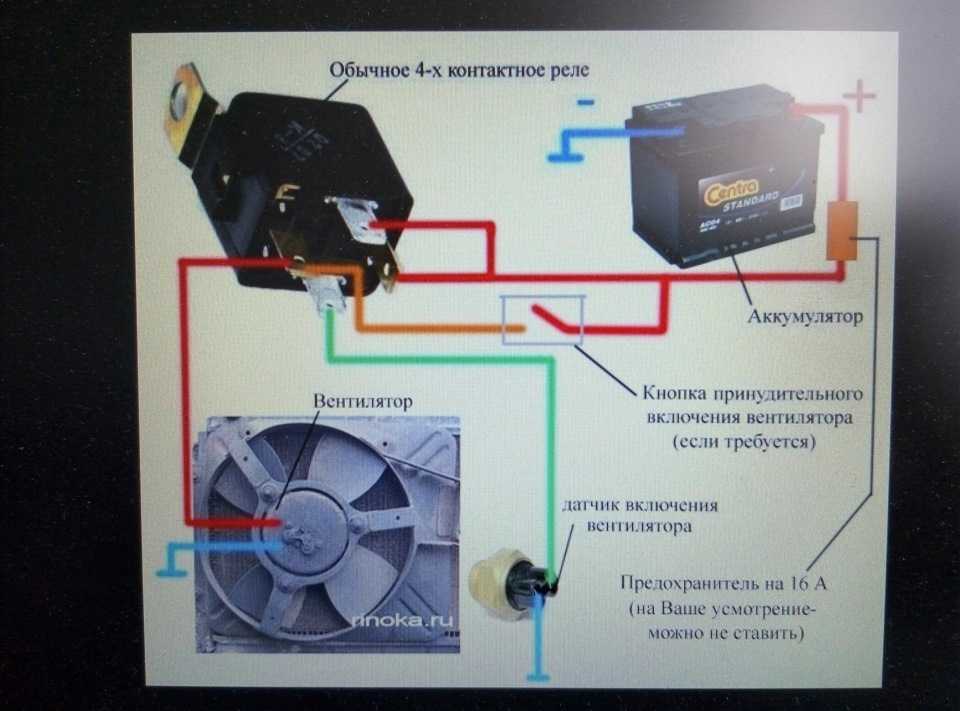

Схема включения вентилятора кнопкой

Ремонт Ваз 2109

Не срабатывает вентилятор охлаждения ваз 2109 инжектор причины

Главная » Разное » Не срабатывает вентилятор охлаждения ваз 2109 инжектор причины

Если не работает вентилятор охлаждения ВАЗ 2109 инжектор

Длительная езда на перегретом двигателе, когда не работает вентилятор охлаждения ВАЗ 2109 инжектор, чревата серьёзными последствиями. Мотор может застучать или заклинить, и тогда не обойтись без капитального ремонта. Поэтому при устойчивом перемещении стрелки датчика температуры в красную зону незамедлительно включите на полную мощность отопитель, остановитесь в безопасном месте и дайте мотору остыть. Не открывайте крышку расширительного бачка на горячем двигателе, на вас может плеснуть перегретым тосолом.

Вернуться к оглавлению

Система охлаждения ВАЗ 2109

Жидкостная система охлаждения двигателя автомобиля ВАЗ 2109 инжектор — это система замкнутого типа с принудительной циркуляцией охлаждающей жидкости (ОЖ). Система состоит из следующих агрегатов:

  • водяная помпа с крыльчаткой, с приводом от ремня газораспределительного механизма;
  • термостат, направляющий ОЖ по малому или большому кругу в зависимости от степени прогретости двигателя;
  • радиатор из двух пластмассовых ёмкостей для тока ОЖ и алюминиевых трубок для рассеивания тепла, расположенный в передней части моторного отсека для облегчения доступа воздуха;
  • расширительный бачок, снабжённый впускным и выпускным клапанами для поддержания нормативного давления в системе;
  • вентилятор охлаждения радиатора, расположенный непосредственно перед радиатором для эффективного теплоотвода.

Работа вентилятора критически важна в жаркое время года при замедленном движении в пробке. В этих условиях особенно вероятен перегрев мотора и, соответственно, необходимо качественное функционирование вентилятора. Охлаждающий поток воздуха должен исправно подаваться на радиатор. Если не работает вентилятор охлаждения ВАЗ 2109 инжектор, то возможно «закипание» системы охлаждения.

Вернуться к оглавлению

Управление вентилятором

Если в автомобиле ВАЗ 2109 стоит двигатель с распределённым впрыском и инжектор, то привычного для владельцев карбюраторной модели датчика-выключателя на нём нет вообще. Включает и выключает вентилятор контроллер электронного блока управления мотором. Этот контроллер получает информацию с датчика температуры охлаждающей жидкости (ДТОЖ), который установлен в выпускном патрубке между термостатом и головкой блока цилиндров. Датчик используется для управления не только работой вентилятора, но и двигателя. В том числе обеспечиваются:

  • оптимизация степени обогащения топливовоздушной смеси: в холодном двигателе смесь переобогащена, по мере прогрева она обедняется;
  • повышение скорости вращения коленвала при запуске двигателя, чтобы мотор не глох сразу после запуска;
  • установка угла опережения зажигания для обеспечения экономии топлива;
  • удержание рециркуляционного клапана в закрытом положении до выхода мотора в рабочий режим.

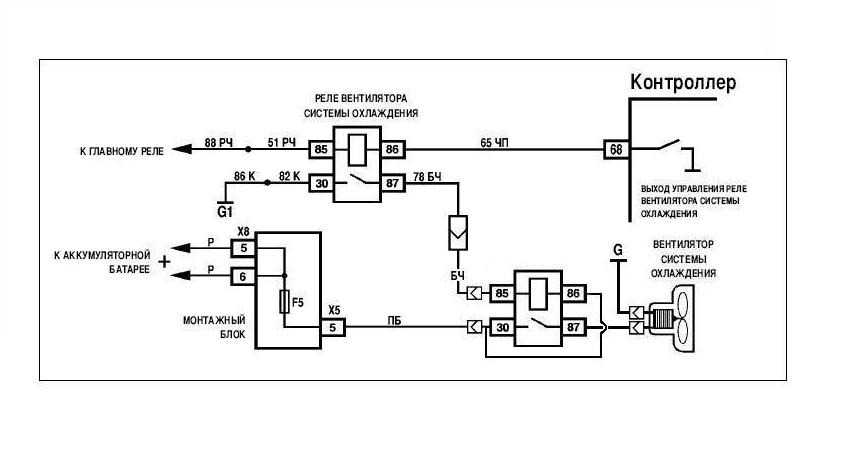

Для определения температуры ДТОЖ ВАЗ 2109 инжектор использует термистор — резистор, сопротивление которого зависит от температуры. На ВАЗ 2109 применяется термистор с отрицательным температурным коэффициентом. Это означает, что с ростом температуры его сопротивление падает.

На термистор подаётся напряжение, по его изменению датчик определяет температуру охлаждающей жидкости и передаёт её в ЭБУ. А уже этот блок включает и выключает вентилятор радиатора.

Вернуться к оглавлению

Диагностика вентилятора

Для того чтобы проверить работоспособность агрегата, понадобится полутораметровый провод, желательно с «крокодилами» на концах. При выключенном двигателе соедините проводом клемму «плюс» аккумуляторной батареи с контактом вентилятора напрямую. Исправный агрегат должен начать вращаться. Если не начал — он неисправен. Если при перегреве мотора не включается вентилятор охлаждения, хотя диагностика свидетельствует о том, что они исправен, следует проверить ДТОЖ.

При проверке вам понадобится омметр для измерения сопротивления датчика. Омметр входит в состав любого, даже самого простого портативного цифрового мультиметра. Порядок действий таков:

  1. При выключенном холодном двигателе снимите провода с контактов ДТОЖ.
  2. Поставьте переключатель режимов мультиметра в положение «измерение сопротивления».
  3. Измерьте сопротивление датчика. При комнатной температуре оно должно составлять примерно 2 200 — 2 800 Ом.
  4. Установите обратно провода датчика.
  5. Заведите двигатель и дайте ему прогреться на холостом ходу примерно до 80 градусов.
  6. Выключите мотор. Снимите провода с контактов датчика.
  7. Измерьте сопротивление датчика. При 80 градусах сопротивление должно быть в интервале 270 — 389 Ом.

Если сопротивление датчика почему-либо, не соответствует нормативному, деталь надо менять. А если соответствует, но агрегат не включается, что-то не срабатывает в электронном блоке управления двигателем.

С этим следует обратиться на сервисную станцию. Для диагностики и перепрошивки ЭБУ нужно специальное оборудование.

Вернуться к оглавлению

Снятие и ремонт вентилятора

Прежде чем снимать перегоревший вентилятор с автомобиля, обесточьте электросистему. Снимите клемму с отрицательного контакта аккумуляторной батареи. Далее следуйте инструкции:

  • Откройте капот и снимите воздушный фильтр с двигателя для обеспечения удобного доступа.
  • Отсоедините колодку проводов от её ответной части, закреплённой на кожухе вентилятора.
  • Кожух крепится к левому бачку двумя винтами. Выкрутите их полностью.
  • Отверните гайку, которая крепит нижнюю часть кожуха к кузову.
  • Отверните гайку крепления кожуха к радиатору. Используйте накидную головку и удлинитель.
  • Отверните две гайки крепления кронштейна и снимите его.
  • Наклоните вентилятор в сторону двигателя и извлеките его из моторного отсека.

Причиной, почему не работает вентилятор, как правило, является выход из строя его электродвигателя. Для замены отсоедините провода электропитания, открутите три винта крепления мотора к кожуху и гайку крепления крыльчатки к двигателю. Снимая крыльчатку, позаботьтесь о сохранности шпонки, предотвращающей проворачивание крыльчатки на оси. Она очень маленькая и легко теряется. После замены электродвигателя соберите агрегат в обратном порядке. Не забудьте хорошенько затянуть на оси вентилятора гайку, крепящую крыльчатку. Плохо затянутая гайка может привести к её отворачиванию, при этом начинаются биения и вибрации, появляются посторонние звуки.

Система включения вентилятора ВАЗ 2109 инжектор значительно надёжнее, чем у версии 2109 карбюратор. Поэтому обычно нет необходимости заниматься тюнингом, устанавливая второй вентилятор или монтируя в салоне кнопку, обеспечивающую принудительное включение вентилятора. Штатная конфигурация работает вполне удовлетворительно.

Не срабатывает вентилятор на ваз 2109

не срабатывает вентилятор охлаждения в чем причина ваз 2109

  • ваз 2109-инжектор или карбюратор? если ИНЖЕТОР: -открываем капот и смотрим-на месте ли антифриз (тосол) в расширительном бачке? разъем на вентиляторе охлаждения не сгнивший ли (двух контактный разъем идет)? нагревается и срабатывает ли термостат? датчик включения вентилятора так же может быть не исправен (двух контактный датчик стоит на термостате), так же стоит проверить предохранитель на вентилятор. НО В ПЕРВУЮ ОЧЕРЕДЬ — ПРИ ВЫКЛ. ЗАЖИГАНИИ СНИМАЕМ РАЗЪЕМ С ДАТЧИКА ВКЛЮЧЕНИЯ ТЕМПЕРАТУРЫ И ВКЛЮЧАЕМ ЗАЖИГАНИЕ, ЕСЛИ ВЕНТИЛЯТОР ВКЛЮЧИЛСЯ ЧЕРЕЗ НЕСКОЛЬКО СЕКУНД, ТО МЕНЯЕТ ДАТЧИК ВКЛ. ВЕНТИЛЯТОРА, ЕСЛИ НЕТ, ТО ВЫКЛЮЧАЕМ ЗАЖИГАНИЕ, СТАВИМ РАЗЪЕМ НА МЕСТЕ И СМОТРИМ ВСЕ ПО ПОРЯДКУ КАК НАПИСАННО ВЫШЕ.

    -ЕСЛИ 2109 КАРБЮРАТОР-ТО ПРИ ВЫКЛ. ЗАЖИГАНИИ СНИМАЕМ РАЗЪЕМ С ДАТЧИКА ВКЛ. ВЕНТИЛЯТОРА (НАХОДИТСЯ НА РАДИАТОРЕ-ДВУХ КОНТАКТНЫЙ ДАТЧИК), ПЕРЕМЫКАЕМ РАЗЪЕМ И СМОТРИМ: ЕСЛИ ВКЛ. ВЕНТИЛЯТОР, ТО ПРОБЛЕМА В ДАТЧИКЕ, ЕСЛИ НЕТТО СМОТРИМ ПРЕДОХРАНИТЕЛЬ, РАЗЪЕМ НА ВЕНТИЛЯТОР И САМ ВЕНТИЛЯТОР (КРЫЛЬЧАТКУ МОГЛО ЗАКЛИНУТЬ).

    В обоих случая должен быть антифриз (тосол), рабочий вентилятор (если от руки вращается легко, то норма), не сгнивший разъем на вентиляторе, целый предак. удачи!

  • Если карбюратор снимите наконечники проводов с датчика включения на радиаторе и перемкните их при включенном зажигании, если вентилятор заработает меняйте датчик, если нет проверьте предохранитель, реле, электромотор, у инжекторных только предохр, реле и электромотор

    Не включается вентилятор охлаждения на Ваз 2109. При этом был поменян термостат, датчик и сам вентилятор. Однако проблема так и не решилась, что может быть?

    Чтобы найти причину следует пойти простым путем — одну за другой исключить возможные причины. Вентилятор и датчик поменян, соответственно причина может быть либо в реле, либо в предохранителе.

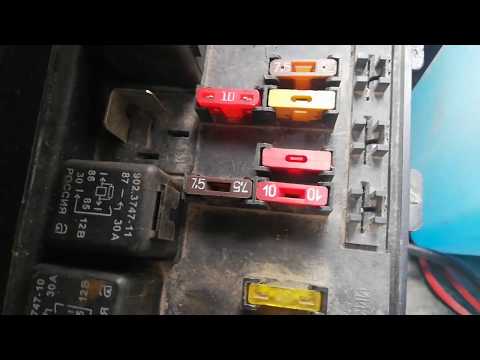

    1. Проверим реле вентилятора и предохранитель F4 расположенный под капотом

    2. Убедиться в работоспособности датчика. Замкнуть его контакты, опустить в кипяток и проверить сопротивление.

    3. Проверить проводку идущую до вентилятора охлаждения, возможно где то обрыв

    Если после всех проведенных выше процедур вентилятор так и не срабатывает, обратитесь в диагностический центр

    Похожие статьи:
    • Диагностика и замена датчика скорости Ваз 2114
    • Высокие обороты холостого хода Ваз 2110-12 —…
    • Проверка и замена датчика давления масла Лада Гранта

    Не включается вентилятор радиатора охлаждения — причины, поиск неисправностей

    Проблемы с вентилятором охлаждения, как правило, возникают у подержанных автомобилей, с приличным пробегом. Проявляется эта поломка по-разному, вентилятор может работать не стабильно, может включаться с опозданием или не включаться вовсе. Сегодня мы поговорим о последней неисправности, то есть о ситуации, когда вентилятор охлаждения не включается в определенный момент. Вы узнаете о том, почему это происходит, где искать причину, а также в какой последовательности. В качестве примера возьмем «девятку «, однако сам способ и причины будут практически одинаковы для всех моделей ВАЗ.

    Поиск поломки не столько трудоемкий, сколько всеобъемлющий, т. к. причин, по которым вентилятор не включается может быть довольно много, от банального перегорания предохранителя до более сложных проблем, связанных с неисправностью термостата или проблем с электропроводкой бортовой сети автомобиля.

    Если двигатель закипает, но вентилятор при этом так и не включился, то первое, что приходит в голову большинству автомобилистов — проблемы с проводкой вентилятора. Однако, очень часто проводка вообще не причем, а истинная причина кроется именно в термостате. Устройство, призванное контролировать температуру охлаждающей жидкости (ОЖ) может выйти из строя или просто заклинить, после чего ОЖ перестает циркулировать через радиатор, в итоге датчик радиатора не срабатывает, а сам вентилятор не включается. Как проверить термостат читайте в этой статье .

    Следующий претендент на проверку — предохранитель, который отвечает за вентилятор, если предохранитель перегорел замените его целым.

    Если причина не в предохранителе, необходимо проверить непосредственно сам вентилятор. К нему подходят провода питания, нередко от старости они просто рассыпаются или отламываются. Как вариант причина может крыться в штекере, поэтому если с проводкой все «гуд», отключаем питание вентилятора и проверяем штекер на предмет неисправности. Подключите питание к вентилятору напрямую, например, от АКБ, если вентилятор никак не отреагирует делаем вывод о том, что вентилятор неисправен.

    Проверьте датчик включения вентилятора (ДВВ), расположенный на радиаторе. Для этого необходимо отключить штекера, после чего соединить их между собой, если вентилятор не заработал — ДВВ «умер» и требует замены.

    Необходимо соединить провод, идущий на блок предохранителей, непосредственно на массу (как правило, белого цвета с черной полоской). Если после этого вентилятор заработает, можно сделать вывод, что произошел обрыв второго черного провода, постарайтесь найти обрыв, и проверить надежно ли его соединение с массой. После этого соединяем два провода вместе, и смотрим, что будет происходить, если вентилятор включится то проблема была в плохом соединении.

    Проверьте реле вентилятора, вполне возможно, что проблема в нем. Для того, чтобы это выяснить достаточно просто заменить его соседним реле, затем соединить провода датчика радиатора между собой, см. выше. Включится вентилятор — проблема заключается в неисправном реле.

    Далее необходимо выполнить проверку напряжения, поступает ли оно на вентилятор через блок предохранителей. Для этого берем кусок провода и устанавливаем его в разъемы реле, если вентилятор заработал, причина по которой вентилятор не работает заключается в блоке предохранителей.

    Вполне вероятно, что напряжение не поступает на реле вентилятора. Чтобы это проверить, можно воспользоваться «дедовским» способом. Берем лампочку, которая послужит в качестве «контрольки». Если лампочки нет, достаточно просто легонько чиркнуть вторым концом провода по массе, если при этом вы увидите искру, проблем быть не должно, скорее всего причина не в этом. Если же искры не увидите, скорее всего отсутствует напряжение в этом разъеме, то есть имеется обрыв дорожки в блоке предохранителей.

    Если при проверке всего вышеперечисленного найти причину, по которой вентилятор радиатора не включается. остается проверить один провод — провод датчика радиатора. Чтобы сделать это, необходимо снять коммутатор, поскольку он не позволяет подобраться к штекерам блока предохранителей. Значит, снимаем с блока предохранителей фишку штекеров, и проверяем провод датчика радиатора на предмет обрыва.

    Проверяем следующим образом: подключаем провод к «+» клемме АКБ. второй конец устанавливаем в разъем фишки. Далее снимаем штекер с датчика и подключаем лампочку. Если лампочки нет, делаем «чирк» на массу. Если напряжения нет, скорее всего, этот провод оборван.

    Если вентилятор не включается, то причина может быть и вовсе неожиданной, например — прогоревшая прокладка под головкой. Включение не происходит по той причине, что охлаждающая жидкость не поступает в цилиндр, при этом газы из цилиндра проникают в ОЖ, создавая при этом эффект известный как воздушная пробка. Эта пробка препятствует нормальной прокачке ОЖ. Как понять, что у вас прогар? Достаточно заглянуть в расширительный бачок, если во время работы из него то и дело идут пузыри — у вас прогорела прокладка, или имеется трещина в цилиндре.

    Будем благодарны, если Вы поделитесь этой статьей в соц. сетях

    Источники: http://fano-events.ru/04/04/ne-srabativaet-ventilyator-ohlazhdeniya-v-chem-prichina-vaz-2109/, http://remontautomobilya.ru/ne-vklyuchaetsya-ventilyator-oxlazhdeniya-vaz-2109.html, http://vaz-remont.ru/ne-vklyuchaetsya-ventilyator-radiatora-oxlazhdeniya-prichiny-poisk-neispravnostej/

  • Не включается вентилятор охлаждения на ВАЗ 2109 (Карбюратор)

    Содержание:

    1. Проверка
    2. Датчик
    3. Вентилятор
    4. Модернизация

    Автомобили ВАЗ 2109 оснащаются инжекторными и карбюраторными двигателями, каждый из которых имеет систему охлаждения. Одним из важных элементов этой системы служит вентилятор.

    Внешний вид устройства

    Проверка

    На двигателях ВАЗ 2109 рабочая температура составляет 90 градусов.

    Если стрелка указателя пересекла отметку в 100 градусов, автомобиль следует немедленно остановить, заглушить мотор и ждать, пока силовой агрегат остынет. Не сделав этого, вам грозит капитальный, дорогостоящий ремонт мотора.

    Мотор может перегреваться по разным причинам:

    • Вышел из строя термостат;
    • Забился радиатор;
    • Вышел из строя вентилятор радиатора;
    • Сломался датчик включения вентилятора;
    • Упал уровень ОЖ в системе;
    • Вышла из строя помпа;
    • Нарушилась целостность проводки в цепи вентилятора.

    Все эти причины можно и нужно проверить, прежде чем покупать новые детали.

    Приведем пример проверки вентилятора и датчика.

    Объект проверки

    Метод

    Вентилятор

    Возьмите один провод длиной около метра. Желательно с двумя крокодилами на концах. Масса идет на вентилятор. Ваша задача — подать напрямую с аккумулятора напряжение на вентилятор. Подайте 12 Вольт на второй контакт вентилятора. Если он закрутился, все с ним в порядке. Если нет, придется менять

    Датчик вентилятора

    Включив зажигание, замкните контакты датчика отверткой. В норме при замыкании вентилятор должен начать крутиться, а если разомкнули, то остановиться. Учтите, разные типы датчиков имеют определенную температуру срабатывания — от 87 до 90 градусов и более

    Датчик

    Датчик

    Не спешите сразу менять вентилятор. Не редко проблема заключалась в датчике, реле, предохранителях или просто в нарушенной проводке. Первым делом проверим датчик, а также расскажем об особенностях его замены.

    Признаками неисправного датчика может выступать отказ от включения при высокой температуре ОЖ или его включение на холодном двигателе.

    Датчик включения вентилятора располагается в нижней части радиатора. От него отходит пара проводов.

    Искомое устройство

    Точная проверка

    Дабы не торопиться с выводами, специалисты сначала советуют проверить датчик на предмет работоспособности.

    1. Если вентилятор не хочет включаться по стандартной схеме, попробуйте замкнуть между собой провода, которые идут на датчик. Если вентилятор заработал, а датчик горячий, проблема кроется в нем. При горячем радиаторе во время проверки корпус датчика может оказаться теплым. Это говорит о том, что следует проверить состояние термостата и уровень ОЖ в бачке. Возможно, придется поменять и долить соответственно.
    2. Если после замыкания проводов вент не включается, звука сработавшего реле не наблюдается, проверьте состояние реле и предохранителя. Он под номером 4 в монтажном блоке.
    3. Замкнув провода, вентилятор не запустился, но сработало реле. Тут следует проверить предохранитель под номером 8.
    4. При произвольном запуске вента на холодном двигателе он долгое время не выключается, попробуйте отключить от датчика один проводок. Если вентилятор остановился, контакты датчика залипли. Если же вент продолжает крутить, залипание произошло на контактах управляющего реле.

    Обнаружив, что регулятор вышел из строя, не остается ничего другого, кроме как поменять датчик активации вентилятора радиатора.

    Замена датчика

    Поменять датчик достаточно просто:

    • Выключите зажигание;
    • Слейте жидкость охлаждения из расширительного бачка;
    • От клеммной колодки датчика отключите пару проводов;
    • Гаечным ключом на 30 выкрутите регулятор со своего посадочного места. Прикладывать большое усилие не стоит, рискуете нарушить посадочное гнездо;
    • Следуя в обратной последовательности, поставьте новый датчик.

    Отключение датчика

    Можно поменять датчик без слива жидкости охлаждения. Для этого нужно быстро выкрутить старый регулятор и на его место вкрутить новый. Небольшая часть ОЖ выльется, но зато не придется долго ее сливать, а затем заливать обратно.

    Вентилятор

    Если проблема кроется в вентиляторе охлаждения инжектора или карбюратора, тогда вам предстоит снять его. Вполне возможно отремонтировать агрегат, заменив электромотор или крыльчатку.

    Схема с кожухом, радиатором, вентилятором и крыльчаткой

    Чтобы снять вент, выполните следующие операции:

    • Отключите минусовую клемму от аккумуляторной батареи;
    • Рассоедините колодки проводов. Одна из них крепится на кожухе вентилятора;
    • Возьмите гаечный ключ, открутите пару соединительных болтов. Они фиксируют кожух вента на левом бачка;
    • Далее открутите еще одну нижнюю гайку, удерживающую кожух устройства;
    • Теперь вам потребуется удлинитель с накидной головкой, чтобы открутить правую гайку сверху, которая крепит кожух вента на радиаторе;
    • Остается немного — открутить прижимную пластину вентилятора. Для этого снимается пара левых гаек;
    • Вручную снимите прижимную пластину;
    • Демонтируйте теперь вентилятор вместе с кожухом.

    Вы сняли агрегат. Теперь перед вами есть выбор — поменять полностью агрегат, либо попытаться отремонтировать его, заменив электромоторчик или крыльчатку в случае их повреждения.

    Замена электромотора
    1. Отсоедините провод электромотора вентилятора, который удерживается хомутом на кожухе.
    2. На кожухе электромоторчик удерживается тремя гайками. Все их нужно открутить.
    3. Достаньте электродвигатель из корпуса вентилятора.
    4. Обязательно проверьте состояние резиновых втулок электромотора, которые останутся на кожухе. При обнаружении трещин, следов деформации, их обязательно нужно поменять.
    5. Проверьте электромотор на предмет работоспособности. Если он вышел из строя, можно приобрести новый и вставить в старый кожух.

    Электромоторчик

    Не редко работоспособность вента радиатора нарушается из-за деформированной крыльчатки. Заменив его, вы можете вернуть функциональность устройству.

    Замена крыльчатки

    Чтобы поменять крыльчатку, следуйте инструкции:

    • Подденьте стопорную шайбу с помощью плоской отвертки. Она находится прямо по центру крыльчатки;
    • Поддев шайбу, снимите ее;
    • В некоторых случаях крыльчатка крепится на моторе вентилятора гайкой. Потому если у вас она имеется, открутите крепление;
    • Снимите крыльчатку, оцените ее состояние. Если она износилась, деформировалась, замените на новую;
    • Многие вместо стандартной крыльчатки на 4 лопасти устанавливают более совершенную на 8 лопастей.

    Меняем крыльчатку

    В процессе обратной сборки убедитесь, что штифт электромотора попал в продольное отверстие на крыльчатке, как указано ниже на рисунке.

    Штифт направьте в продольное отверстие

    Модернизация

    Если вы хотите усовершенствовать работу своего вентилятора радиатора на ВАЗ 2109, предлагаем соответствующую инструкцию.

    Для модернизации вам потребуется установить второй датчик и несколько переделать систему.

    1. Штатный датчик включения будет отвечать за работу вента на максимальной скорости.
    2. Дополнительный датчик будет включать пониженную скорость. Его устанавливают в верхней части охладительной системы.

    Теперь конкретнее о том, как все это организовать.

    1. Возьмите термодатчик, температура срабатывания которого аналогична штатному регулятору.
    2. Установите его в верхнем патрубке, подходящем к радиатору.
    3. Чтобы монтировать элемент, потребуется пара шайб и гайка. Обязательно смажьте шайбу герметиком, чтобы через отверстие установки не возникали утечки.
    4. Купите резистор для установки на вентиляторе печки. Он имеет несколько выводов, потому при желании можно сделать несколько скоростей работы.
    5. Необходимо сделать дополнительную цепь управления. Через нее на обмотку мотора будет подаваться меньшее напряжение.
    6. За включение отвечает термодатчик, расположенный в верхней части охладительной системы.
    7. Управление лучше делать не на плюсе, а по массе.
    8. Работать система будет через кнопку в салоне. Слева от торпедо имеется решетка с двумя заглушками. Вырежьте одну из них и установите туда выключать на два режима. Можно взять регулятор включения печки от ВАЗ 2107.
    9. В первом положении будет включаться низкая частота, а во втором — максимальные обороты.
    10. Один общий провод подается к минусу.

    Такая модернизация не предусмотрена конструкцией ВАЗ 2109. Это уже доработки автолюбителей. Потому установка второго датчика — сугубо под вашу личную ответственность.

    Вентилятор — важный компонент системы охлаждения инжекторных и карбюраторных двигателей ВАЗ 2109. При желании и наличии времени, его замену или ремонт вполне можно выполнить своими руками.

     Загрузка … No Comments Yet! You can be first to comment this post!   Close Window

    Loading, Please Wait!

    This may take a second or two.

    Почему не работает вентилятор — ваз 2109

    На автомобиле ВАЗ-2109 устанавливается два вентилятора. Первый, более мощный, устанавливается в системе охлаждения двигателя, для того, чтобы увеличить поток воздуха через сердцевину радиатора. Второй вентилятор устанавливается перед радиатором отопителя («печки»), его задача нагнетать подогретый или не подогретый воздух внутрь салона автомобиля. Оба вентилятора приводятся в действие при помощи электродвигателей постоянного тока.

    Вентилятор, который установлен в отверстие кожуха, закрывающего сердцевину радиатора, в электрической схеме его подсоединения, имеет датчик автоматического включения электродвигателя. Этот датчик вворачивается в резьбовое отверстие, находящееся в правом бачке радиатора, так как там будет самая высокая температура охлаждающей жидкости, после срабатывания термостата. Вентилятор включается в работу без участия водителя. Датчик должен срабатывать при превышении рабочей температуры антифриза равной 90-95 градусов и подавать сигнал на реле включения электродвигателя, находящегося в монтажном блоке. Электрическая схема включения электродвигателя защищена предохранителем № 4 и № 8 на монтажных блоках типа 17. 3722.

    Если на Вашем автомобиле ВАЗ-2109 установлен монтажный блок типа 2114-3722010-60, то включение электродвигателя вентилятора происходит напрямую от датчика включения, без участия реле. Его просто в монтажном блоке нет совсем. Электрическая схема защищена предохранителем, обозначенным под № 5. В случае появления, каких либо неисправностей в этих электрических схемах, вентилятор включаться не будет. Водитель определит это по показаниям указателя температуры охлаждающей жидкости. Стрелка этого указателя пойдёт в красную зону шкалы. В этом случае необходимо снизить нагрузку на двигатель до холостых оборотов, включить вентилятор отопителя салона и открыть кран, для подачи охлаждающей жидкости в радиатор печки, начать движение накатом до полной остановки, для устранения причин неисправности.

    Начинать искать причину неисправностей необходимо с датчика включения электродвигателя вентилятора. Для этого открываете капот и отсоединяете клемму от датчика. Для дальнейшей проверки датчика потребуется кусочек провода, при помощи которого необходимо замкнуть два провода подходящие к клемме. Перемычку обмотайте изолентой, чтобы она не касалась массы автомобиля. Включаете зажигание, и если всё остальное исправно, вентилятор начнёт работать. Причём, работать он в этом случае, будет постоянно, пока включено зажигание.

    Если вентилятор на ваз 2109 не заработал, то откройте крышку монтажного блока и проверьте исправность предохранителей № 5 на блоке 2114-3722010-60 и № 4, № 8 на блоке 17. 3722. Искать маркировку № предохранителей надо на верхней части крышки. Убедившись в исправности предохранителей и при условии, что вентилятор всё равно не работает, необходимо проверить его электродвигатель.

    Для этого Вам потребуются два изолированных провода, чтобы соединить клеммы электродвигателя вентилятора напрямую с аккумуляторной батареей. Если вентилятор заработал, убедитесь, что поток воздуха идёт под капот автомобиля, а не наоборот. При неправильном подключении поменяйте полярность проводов, подсоединённых к аккумуляторной батарее. При устранении неисправности, таким образом, можно добираться до места ремонта, а выключить электродвигатель вентилятора Вы сможете, только отсоединив провода от аккумулятора. В этом случае причиной, того что вентилятор не включался, будет либо неисправность реле, либо неисправность проводки.

    Чтобы водителю не остаться один на один с такими неисправностями, ему необходимо иметь в багажнике своего автомобиля моток автомобильных проводов длинной метра три и запас предохранителей, которые стоят в монтажном блоке.

    Поделитесь статьей с друзьями:


    Смотрите также

    • Как чистить карбюратор
    • Антифриз попал в масло какие последствия
    • Датчик давления турбины
    • Размер чехлов на сиденья автомобиля
    • Замена галогенных ламп на светодиодные в автомобиле
    • Проезд нерегулируемых перекрестков пдд
    • Какой джип самый надежный
    • Как правильно разворачиваться на перекрестке
    • Мовиль в баллончике
    • Бмв х5 салон внутри
    • Ремонт глушителя холодной сваркой



    Не работает вентилятор охлаждения ВАЗ-2114 инжектор: не включается

    На всех авто с инжекторным двигателем установлен электрический, а не механический вентилятор. С механикой всё было попроще… Мотор вентилятора включён в сеть через реле, а сигнал на это реле подаёт блок ЭБУ. Дополнительно в цепи мотора присутствует предохранитель, а датчик температуры тосола (ДТОЖ) подключён напрямую к ЭБУ. Если вентилятор охлаждения не срабатывает, на ВАЗ-2114 можно проделать один трюк: отключить датчик ДТОЖ и завести двигатель. И если вентилятор начнёт крутиться, проблему надо искать в датчике.

    Чтобы не исследовать проводку «от и до», просто посмотрите одно видео. Здесь всё уже сделано.

    Содержание

    • 1 Диагностика вентилятора охлаждения — пытаемся найти неисправность
    • 2 Выходы блока ЭБУ
    • 3 Не работает вентилятор — меняем его сами
      • 3.1 Демонтаж, все шаги
      • 3.2 Артикулы
    • 4 Выводы: что именно надо делать, если не срабатывает вентилятор (алгоритм действий)
    • 5 Пример на видео: упрощение штатной схемы работы вентилятора (тюнинг)

    Диагностика вентилятора охлаждения — пытаемся найти неисправность

    Датчиков температуры будет два: один, который на термостате, соединён с ЭБУ. Его и надо отключать – второй оставьте, как есть.

    ДТОЖ на двигателе 11183

    Мы отключаем разъём, но не демонтируем сам датчик. Дальше переводим ключ в положение 1, ну и т.д.

    Что касается электричества, тут всё выглядит сложно: реле вентилятора находится в одном блоке, а предохранитель – в другом. Нам нужен предохранитель F5 (20А). Кстати сказать, с ним соединён и вентилятор, и клаксон.

    Монтажный блок 2114-3722010-60 и 2114-3722010-10

    Главный монтажный блок установлен под капотом, а дополнительный – у левой ноги переднего пассажира.

    Дополнительный монтажный блок (вариант 1)

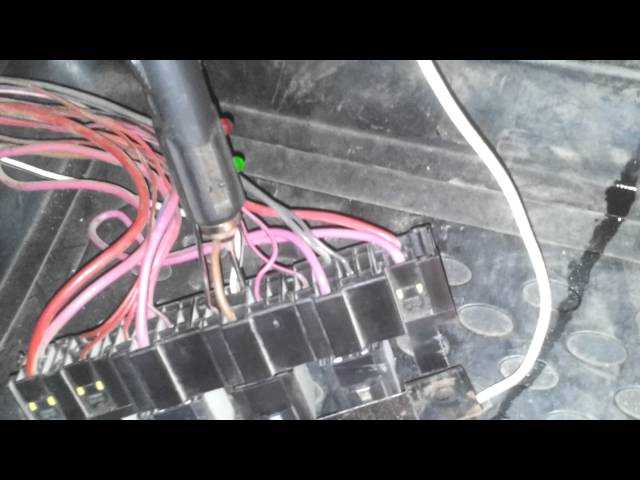

    В дополнительном блоке мы видим три реле. «Главное реле» находится снизу. А дальше возможны варианты:

    • Реле вентилятора установлено посередине;
    • Также это реле могут установить вверху.

    Ниже показан второй вариант.

    Дополнительный монтажный блок (вариант 2)

    Кстати, возле нужного нам реле всегда размещён предохранитель. Он является частью цепи вентилятора.

    Выходы блока ЭБУ

    Для ЭБУ BOSCH M7.9.7 выход на реле вентилятора – это клемма 68. Команде «включено» соответствует уровень «0 Вольт». На блоках MP7.0 всё выглядит не проще – к реле подключена клемма 46, и с неё тоже снимается потенциал «ноль».

    Если будет выключено главное реле, то реле вентилятора сработать не сможет.

    Не работает вентилятор — меняем его сами

    Попробуйте сделать так: надо скинуть клемму «минус» с АКБ (ключ «на 10»), а затем отключить разъём моторчика.

    Разъём питания вентилятора

    Если сейчас подключить АКБ снова, на одной из двух клемм можно вызвонить «+12». Теперь можно пойти ва-банк: «минусовой» шнур от вентилятора соединяют с «массой», используя Т-коннектор. Часто на хэтчбеке ВАЗ-2114 вентилятор не срабатывает потому, что неисправна не проводка, а моторчик. И тогда выполняют замену.

    Демонтаж, все шаги

    Ещё раз убеждаемся, что отключили АКБ. Отключаем разъём, как рассмотрено выше. Дальше торцовым ключом откручиваем две гайки, удерживающие «стопор» (см. фото).

    Стопорный кронштейн над кожухом

    По углам пластиковой рамки находятся четыре гайки. Их надо открутить ключом «на 10».

    Одна из четырёх гаек

    Крепёжную рамку вместе с вентилятором вынимают в направлении «вверх». Как видите, всё просто.

    Монтаж узла проводят в обратном порядке. Можно будет заменить и моторчик, и рамку-кожух.

    Артикулы

    • 2108-1309010 – кожух;
    • 2109-1308008 (-01, -02) – мотор в сборе с крыльчаткой;
    • 2103-1308010-10 – крыльчатка;
    • 12605571 – шайба стопорная;
    • 16102311 – гайка M8.

    Выводы: что именно надо делать, если не срабатывает вентилятор (алгоритм действий)

    Сначала проверяют, подводится ли «плюс» к одной из клемм в разъёме. Затем подключают коннектор от «массы», чтобы проверить исправность электродвигателя. В некоторых случаях можно наблюдать вот что:

    • Исправен и предохранитель F5, и добавочный предохранитель;
    • Реле вентилятора срабатывает, как надо;
    • Исправен датчик ДТОЖ;
    • Моторчик можно включить только подачей потенциала «0 Вольт».

    Вывод тут будет один: отошёл контакт «массы», которым заканчивается вся линия питания. Значит, нужно будет обратиться к автоэлектрику. Все остальные неисправности можно победить самим.

    Элемент F5 может перегорать в результате замыкания клаксона. Но тогда на разъёме не вызванивается «+12», что должно настораживать сразу.

    Пример на видео: упрощение штатной схемы работы вентилятора (тюнинг)

    Как сделать ваз 21099 выше. Конструкция ускорительного насоса. Не включается вентилятор охлаждения двигателя

    Чтобы получить уникальный автомобиль, который будет выгодно отличаться от всех остальных и подчеркнет индивидуальный стиль владельца, тюнинг просто сделан. Что касается автомобилей с пробегом, то целью тюнинга является не улучшение внешнего вида автомобиля, а увеличение его мощности и динамики. Тюнинг ВАЗ 21099 также необходимо делать даже на новом автомобиле, ведь он не выглядит особо оригинально, а если его красиво покрасить, обклеить наклейками и поставить на крыло, то он будет выглядеть почти как спортивный автомобиль.

    ВАЗ 21099 довольно старый автомобиль, который для нормальной эксплуатации должен быть доработан. Кроме того, у автомобиля часто треснутые или сломанные бампера, устаревший двигатель и коробка передач, которые нуждаются в замене.

    Внутренний тюнинг ВАЗ 21099

    Внутренний тюнинг данной модели автомобиля в первую очередь касается двигателя. Задача любого тюнинга — увеличить мощность двигателя, в идеале еще и его экономичность. Для увеличения мощности двигателя ВАЗ 21099 можно расточить блок цилиндров, либо заменить головку блока на головку от Лада Калина.

    Если тюнинг проводится в профессиональных компаниях, то делать это рекомендуется только с помощью чип-тюнинга. Только этот метод позволит полностью перепрограммировать все функции управления двигателем.

    В настоящее время вниманию автолюбителей предлагается множество программ для прошивки двигателя автомобиля, одними из самых популярных являются прошивки «спорт» и «эконом».


    Программа «спорт» сделает автомобиль намного динамичнее, повысит скоростные характеристики автомобиля. Однако это обязательно увеличит расход топлива при движении машины.

    Для тех, кто, наоборот, хочет сэкономить топливо, отлично подойдет программа Экономия. Установив эту программу, машина станет легче маневрировать, легче разгоняться. Однако такая прошивка подойдет только любителям спокойного и размеренного передвижения.

    Чип-тюнинг процедура недолгая, но сделать ее самостоятельно невозможно, лучше отдать прошивку автомобиля в руки профессионалов в автосервисах.


    После двигателя можно настроить коробку передач и тормозную систему и трансмиссию. Установить редуктор можно самостоятельно, так как производители предлагают приобрести для него готовую начинку – ряды валов. Задача водителя будет заключаться только в подборе динамического отклика и установке валов.

    Сложности могут возникнуть в процессе внутреннего тюнинга своими руками, однако, благодаря наличию большого количества видео роликов в интернете, решить их сможет любой автовладелец.

    ВАЗ 21099 имеет задний тормоз, поэтому можно улучшить состояние тормозной системы, заменив ее на дисковый вариант. Особенно дисковые тормоза подходят для автомобилей со «спортивной» прошивкой, так как хорошо работают на высоких скоростях.


    Обычно автомобилисты больше внимания уделяют внешнему тюнингу, чем внутреннему. Кроме того, это можно сделать самостоятельно. Внешний тюнинг затрагивает спойлеры, обвесы, фары и бампера. Процесс похож на то, что было описано, когда мы говорили об этом.

    Тюнинг часто касается фар автомобиля, и для этого даже не обязательно их менять. В эконом-варианте тюнинга фар их можно просто заклеить пленкой. Сейчас очень модно устанавливать на фары светодиодные лампы, либо экспериментировать со светодиодными лентами. Заднюю оптику можно улучшить самостоятельно, а вот замену фар лучше доверить профессионалам, если у вас нет необходимых навыков.


    После изменения экстерьера переходим к тюнингу салона. ВАЗ 21099 имеет довольно комфортный, стандартный для таких автомобилей салон, однако владельцы всегда стараются его максимально улучшить. В качестве доработок установка акустической системы, замена сидений, установка обогрева и кондиционирования и многое другое, здесь все ограничивается только фантазией владельца. Недостатком салона является низкое качество обивки сидений, поэтому ее следует заменить в первую очередь. Замена обивки сразу преобразит интерьер.

    Для автомобилей со Спортивной прошивкой лучше всего будет начать с замены руля на спортивный — это облегчит управление. Кроме того, такой руль лучше впишется в интерьер.

    Тюнинг ВАЗ 21099 можно сделать, потратив небольшие средства, поэтому вложения серьезные. Если вы тюнинговали свой автомобиль, сфотографируйте результат и разместите на специальном сайте, возможно, это поможет другим автолюбителям добиться желаемого результата.

    Вот такие гонки устроили ребята на тюнингованном «девяносто девятом»! Давайте вдохновимся:

    Тюнинг ВАЗ 2107: как это делают настоящие профессионалы?

    Самостоятельный тюнинг седан Шевроле Лачетти

    Датчик скорости на ВАЗ 2114 иногда требует замены

    Автомобильный прицеп

    ВАЗ 21099 отличный четырехдверный седан, заслуживший всеобщее признание, переняв место у столь популярных предшественников как ВАЗ 2101, ВАЗ 2103, ВАЗ 2106 и ВАЗ 2109. Являясь представителем семейства ВАЗ 2108-09, он стал одним из самых продаваемых автомобилей в нашей стране и получил звание поистине «народного автомобиля».

    Функционирование всех агрегатов и штатных узлов девяносто девятой модели давно доведено производителем до полного автоматизма. Однако в этой сфере еще есть место для тех владельцев, которые желают осуществить небольшие доработки и тюнинг основных элементов этого автомобиля. Поэтому мы постарались объединить все грамотные рекомендации в одну систему, и теперь представляем вашему вниманию то, что у нас получилось.

    Регулируем обороты двигателя ВАЗ 21099

    Выполнение глубокой модернизации мотора может обеспечить хороший прирост его мощности, но требует серьезных материальных затрат, а также наличия специалистов высокого уровня. Дело в том, что двигатель автомобиля ВАЗ 21099 марка изначально довольно тяговитая, приемистая и выносливая. Поэтому настраивать форсунку не нужно – конструкцию этого элемента можно считать совершенной.

    Тюнинг двигателя ВАЗ 21099 может заключаться только в изменении штатных калибровок системы управления двигателем, а также в адаптации ее к стилю вождения и личным предпочтениям автовладельца. Перепрограммировав встроенные микросхемы флэш-памяти, можно значительно изменить производительность машины, причем сделать это с небольшими затратами и без риска повредить отличный двигатель.


    Надо сказать, что для модели ВАЗ 21099 существует несколько десятков прошивок. Но специалисты в этой области рекомендуют тюнинговать ВАЗ 21099 в одном из двух вариантов: спортивном или экономичном. Автомобили с такими прошивками эксплуатируются уже много лет, поэтому эффективность этих доработок доказана на практике.

    Спортивный чип-тюнинг ВАЗ 21099 подойдет любителям быстрой езды, предпочитающим динамичное передвижение даже в черте города. Не зря прошивку «Спорт» выбирают те, кто привык держать пятку на педали газа, а носок на педали тормоза. Эти люди не обращают внимания на увеличение энергопотребления, происходящее из-за использования подобного рода тюнинга.


    Программа Эконом, наоборот, подойдет более сдержанным водителям, желающим снизить расход топлива на 5-8%. Здесь стоит добавить, что ремонт и тюнинг ВАЗ 21099 должны проводить квалифицированные специалисты, так как метод «научного тыка» здесь не работает.

    Модернизация коробки передач для получения прибавки в динамике

    Этот этап необходим тем, кто хочет получить максимальную отдачу от двигателя. Ведь грамотная модернизация коробки передач позволяет значительно улучшить ходовые параметры автомобиля. Как правило, тюнинг ходовой ВАЗ 21099 заключается в оптимизации передаточного числа главной передачи, а также во внесении изменений в особенности взаимодействия главного вала с ведомым.

    Владельцам автомобилей доступно несколько проверенных комбинаций размеров валов. И окончательный выбор зависит от конкретной ситуации, когда водитель хочет добиться определенных параметров, не выходя за рамки своего стиля вождения. При этом не следует забывать, что в результате тюнинга ВАЗ 21099 можно улучшить одни эксплуатационные характеристики за счет ухудшения других.

    Например, если заменить передаточное число главной пары редуктора с 3,7 на 4,1, то можно разогнать двигатель до максимальных оборотов, а также значительно улучшить динамику разгона и сделать «пикап» более живучим вне зависимости от выбранная передача. С другой стороны, такой легкий тюнинг приведет к неизбежному увеличению расхода топлива на 3-5%. Хотя, если вы сначала перепрограммировали двигатель в соответствии с прошивкой «Эконом», то теперь у вас есть некоторый запас по этому параметру. Поэтому в результате может получиться автомобиль, который быстрее разгоняется, движется плавно и при этом потребляет меньше топлива, чем предполагали его производители.

    В отличие от тюнинга карбюратора, изменение параметров коробки передач способствует выравниванию нагрузки, которая ложится на двигатель поршневой группы. А это значит, что ресурс двигателя увеличивается, а необходимость его капитального ремонта наступает гораздо позже.

    Если вы делаете тюнинг ВАЗ 21099 своими руками, то имейте в виду, что изменение передаточного числа главной передачи влечет за собой замену заводской ведомой шестерни, которая находится на коробке дифференциала. Вместе с ним придется поменять вторичный вал, а все его шестерни переставить на новую тюнинговую деталь. Помните, что первичный вал и шестерня вторичного вала не могут оставаться старыми, если вы применили к шасси новую серию типоразмеров валов.

    Качественная выхлопная система избавит от многих проблем

    Не секрет, что кузов модели ВАЗ 21099 установлен на упругих опорах из металла с резиной. Данная конструкция призвана обеспечить прочную и качественную изоляцию кузова от вибраций и вибраций двигателя. А вот если говорить о выхлопной системе, то она жестко связана с двигателем, а потому полностью испытывает на себе всю динамическую нагрузку. В дополнение к этим вибрационным воздействиям на выхлопные трубы также воздействуют внутренние напряжения, связанные с периодами нагрева и охлаждения, которые следуют друг за другом в непредсказуемом сочетании. Вдобавок ко всему этому газы давят на внутреннюю часть выхлопной трубы, а снаружи она может быть повреждена камнями и другими дорожными препятствиями.

    Так, при тюнинге ВАЗ 21099 рекомендуется применить на выхлопную систему гофрированную трубу, что снизит вредность вибраций. А приобрести такой металлический компенсатор сильфонного типа можно в любом магазине автозапчастей. В результате таких действий вы надолго забудете о звуке глушителя на днище, а также убережете выхлопную трубу от неожиданных перфораций.


    Надо сказать, что для качественного выполнения внутреннего и внешнего тюнинга ВАЗ 21099 требуется умение обращаться с электросварочным аппаратом. Если у вас его нет, можно использовать высокотемпературный герметик или трубку холодной сварки, дополненную парой хомутов. Дело в том, что вам нужно будет отрезать кусок выхлопной трубы болгарки, а затем к полученному зазору приварить купленный в магазине сильфон-компенсатор.

    Ходовые качества автомобиля зависят от состояния подвески

    С этим утверждением не поспоришь, ведь при неэффективной работе амортизатора тормозной путь автомобиля может увеличиться в два и более раза. В отличие от объемных обвесов, неоновых светодиодов, футуристических спойлеров и прочих украшений, тюнинг ВАЗ 21099 действительно может улучшить управляемость автомобиля.

    Роль подвески в условиях дорожного покрытия нашей страны нельзя недооценивать. Ведь из-за плохого качества дорог и без того невысокий ресурс передних штатных амортизаторных стоек становится еще ниже. А также имейте в виду, что многие наши водители не учитывают паспортную вместимость своего легкового автомобиля и часто перегружают его различными строительными материалами. В такой ситуации спасти может только безупречная подвеска.

    Для достижения цели достаточно заменить телескопические гидравлические амортизаторы на газонаполненные устройства, состоящие из одной или двух труб. Таким образом вы повысите управляемость и устойчивость автомобиля, а также немного увеличите дорожный просвет.

    Амортизаторы, которые появятся в результате тюнинга ВАЗ 21099, должны быть более жесткими, чтобы водитель мог эффективно тормозить разогнанный до высокой скорости автомобиль без увеличения износа резиновых покрышек. Единственный минус, который можно наблюдать, это небольшое снижение плавности хода. Хотя и с ним, без сомнения, можно будет помириться.

    Перед покупкой газонаполненных амортизаторов обязательно ознакомьтесь с таблицей взаимозаменяемости амортизирующих узлов. Тогда вы легко сможете сравнить эксплуатационно-технические характеристики и габаритные и установочные размеры приобретаемых устройств с требованиями вашей машины.

    Известно, что значительную роль в амортизации играют пружины подвески. Они берут на себя часть веса автомобиля и смягчают динамическое воздействие, которое передается на кузов от дорожного покрытия. Но стандартные пружины имеют ряд недостатков, устранить которые можно только путем их полной замены. Поэтому покупайте пружины с прогрессивной характеристикой и устанавливайте их на заднюю ось. Такой тюнинг запчастей на ВАЗ 21099 сделает ход автомобиля более плавным, а также повысит комфорт пассажиров.

    Отличительной особенностью таких пружин является наличие рабочих витков с разной степенью жесткости. Они намотаны с переменным шагом, что дает им возможность по-своему реагировать на разную степень сжатия. При увеличении нагрузки более мягкие витки соприкасаются и перестают выполнять свою функцию. А жесткие витки в это время продолжают деформироваться и гасить колебания кузова. В целом масса и габариты таких пружин соответствуют штатным, а главное отличие заключается в гораздо большей энергоемкости тюнингованных изделий.

    Какая может быть модернизация автомобиля без замены его дисков?

    Согласитесь, было бы странно тюнинговать кузов ВАЗ 21099 и забыть о колесах автомобиля. Украсить внешний вид автомобиля можно очень простым способом: для этого достаточно вместо штатных штампованных дисков поставить легкосплавные, которые сделаны из стали. За счет того, что вес новых дисков в 5 раз меньше, нагрузка на подвеску будет намного ниже, а срок ее службы продлится дольше. Кроме того, по качеству и выносливости литые диски дают немалую фору штампованным. Их превосходная геометрия сводит к минимуму дисбаланс, который может присутствовать в общей динамике машины. И управляемость автомобиля растет вместе со сроком службы шин.

    Когда будете покупать литые диски или бампер на ВАЗ 21099, обратите внимание на надежность производителя данной продукции. Ведь существует большое количество любителей продавать некачественные диски. Их изготавливают кустарным способом из таких марок металла, которые по своим характеристикам не подходят для изготовления автомобильных колес. Даже если вы найдете изделие с хорошим художественным вкусом, оцените вес изделия и убедитесь, что он весит не больше обычного диска. Кроме того, кустарные диски отличаются повышенной хрупкостью и твердостью материала, а нас интересуют изделия из пластика и эластичного материала.

    Вершиной мастерства должен быть тюнинг кузова

    Чтобы избавить кузов от присущей ему «зубилой» простоты, необходимо придать ему футуристический вид. Именно на этой основе есть огромный простор для фантазии, в результате чего рождается множество шедевров автомобильного экстерьера.


    Тюнинг капота заключается в оснащении автомобиля точечными источниками света, дверями без замочных скважин, обвесами и накладками, а также вентиляционными отверстиями и модернизированными бамперами. Если придать всему этому матовый цвет, то автомобиль предстанет перед нами в образе настоящего «гостя из будущего».

    Опытные автолюбители постоянно придумывают все новые и новые варианты обвесов, благодаря которым автомобиль становится единственным и неповторимым. Но самое главное во всем этом процессе то, что вы сделали его таким сами – без помощи именитых специалистов из дорогих салонов.

    Что ж, теперь вы знаете, как сделать тюнинг самостоятельно: смело беритесь за дело и начинайте улучшать свой автомобиль!

    Карбюратор является важной частью любого автомобиля, на котором он установлен.

    Довольно часто можно встретить вопрос, как его поменять. Рассмотрим особенности реализации подробнее.

    Зачем делать тюнинг

    Для начала разберемся, что делает тюнинг карбюратора.


    При правильной модификации можно:

    1. Увеличить мощность двигателя.
    2. Значительно снизить расход топлива.

    Довольно часто модификации карбюратора своими руками проводятся именно для увеличения мощности устанавливаемого двигателя.


    Аналогично можно добавить несколько десятков лошадей, что позволит чувствовать себя более уверенно при обгоне, старте со светофора или при подъеме в гору.

    Особенности карбюраторов ВАЗ

    Довольно часто устанавливаются на автомобили отечественного производства.


    При этом:

    • Имеет бесконтактную систему воспламенения подаваемой горючей смеси.
    • Две камеры с последовательно открывающимися створками.
    • Также имеются две дозирующие камеры и система холостого хода.

    В состав входят полуавтоматическое пусковое устройство, экономайзер показателей мощности, ускорительный насос. В целом можно сказать, что конструкция одновременно и проста, и сложна. Простота заключается в наличии большого количества механических элементов.

    Зачем делается доработка

    Многие задаются вопросом что не так с карбюратором, почему многие решают его доработать. Существует достаточно различных способов изменения этой конструкции. Чаще всего доработка заключается в сглаживании внутренней поверхности с целью снижения сопротивления. Используемые методы литья корпуса и многих других элементов стали причиной того, что внутренняя поверхность имеет большое количество углов и неровностей.


    Врезка: Важно: Дополнительное сопротивление, возникающее при движении воздуха, вызывает снижение мощности и ухудшает ходовые качества автомобиля.

    Проводим тюнинг карбюратора

    следующим образом:

    • Для начала его следует снять с автомобиля, так как только после демонтажа можно будет провести полный разбор и внести изменения.
    • Следующим шагом будет разделение конструкции на верхнюю и нижнюю части. Для этого откручиваем хомуты. После разборки рекомендуется промыть конструкцию и продуть сжатым воздухом. Загрязнения, которые могли скопиться внутри, существенно усложнят работу.
    • Первый элемент, требующий доработки, — это оси, которые сильно выступают. Нет смысла в таком большом вылете, пока они создают дополнительное сопротивление. Решить проблему можно путем шлифовки поверхности. Для этого можно использовать небольшие файлы и скины.
    • Далее демонтируем ось и воздушную заслонку. Нелишним будет назвать демпферную шлифовку, которая также значительно снизит сопротивление в системе. Шлифовка осуществляется аналогично: используем надфили и мелкозернистый абразив.
    • Вышеуказанная работа была связана с вершиной. Далее переходим к доработке днища. Для этого разбираем все элементы, вынимаем дроссельные заслонки и оси.
    • При рассмотрении нижней части особое внимание уделяем осям дроссельных заслонок. Как и в верхней части, в нижней они сильно выступают наружу. С помощью напильника делаем их круглыми, головки саморезов желательно спрятать, так как они создают дополнительное сопротивление. Для этого можно использовать саморезы, имеющие шляпки в виде конуса. Утапливание цоколя осуществляется с помощью дрели и бура, с помощью которых можно утопить конструкцию.
    • Далее выполняем обратную сборку амортизаторов.
    • Часто встречаются ошибки литья в районе малых диффузоров корпуса карбюратора. Дефекты представлены острыми углами, наплывами. Рекомендуется добиться формы «крыло», так как оно обладает лучшими аэродинамическими характеристиками.
    • Почти все доработки включают установку кулачка привода насоса №4. Самостоятельно поменять установленный кулачок невозможно, а стоимость нового невысока.


    Такие доработки позволяют значительно улучшить работу карбюратора.

    конструкция ускорительного насоса

    Несколько слов можно сказать об установленном ускорительном насосе. Существует несколько вариантов этого структурного элемента. Классический вариант предусматривает расположение двух трубок, развернутых в одну камеру.


    Также возможна установка двух трубок в две камеры. Таким образом, эффективность этого элемента может быть значительно повышена. Сложности заключаются только в правильной постановке зазора.

    К чему приведет такое улучшение?

    Движение воздуха проходит со скоростью 120 м/с. При аналогичной скорости воздушного потока даже небольшая неровность вызывает сильное завихрение, что создаст дополнительное сопротивление.


    В результате смесь будет обогащена неправильно, что приведет к падению мощности и увеличению расхода топлива. Убрав все неровности, можно уменьшить вероятность завихрения.

    Каково мнение экспертов?

    Евгений. Если вам нужен значительный прирост мощности двигателя, то следует рассмотреть именно доработку карбюратора. Он не требует больших средств, можно выполнить работу своими руками с помощью простых инструментов. Работа опытного механика занимает всего пару часов.

    Дмитрий. ДВС – это сложная конструкция, в которой важную роль играют доли миллиметров. При этом мелкие неровности в карбюраторе, являющиеся причиной некачественной отливки элементов конструкции, становятся причиной неполного обогащения смеси воздухом. Рассмотренная выше доработка устранит возможность падения мощности из-за турбулентности.

    Видео тюнинг карбюратора ВАЗ 21099

    Инструкция

    Решайте сами, что вы хотите поменять в своей «девятке» и сколько денег вы готовы потратить на это улучшение. Для того чтобы принять правильное решение об улучшении автомобиля, нужно исходить из целей, для которых автомобиль приобретался. Если он предназначен для поездок на дачу, то доработка должна заключаться в увеличении дорожного просвета, модернизации подвески и установке багажника на крышу. Если вы молоды и хотите превратить свою невзрачную машину в машину, которую будут замечать, то этот вариант не для вас.

    Позаботьтесь о внешнем виде вашей «ласточки». Осмотрите лакокрасочное покрытие и сделайте вывод о его состоянии. Если на нем есть мелкие дефекты, то их может исправить полировка кузова. Если есть мелкие царапины, то их нужно аккуратно закрасить краской под цвет вашего автомобиля. Ну а если проблем с кузовом слишком много, то надо делать полный кузовной ремонт с полной покраской.

    Рассмотрите возможность нанесения антикоррозионного покрытия. Зимой используются очень сильные реагенты, способные нанести непоправимый вред вашему автомобилю. Обратите внимание, что корпус ВАЗ 21099 подвержен коррозии, поэтому необходимо регулярно проводить антикоррозийную обработку.

    Изменения коснутся и салона автомобиля. Чехлы для сидений можно сделать своими руками или купить готовые. Штатный руль менять крайне не рекомендуется, так как опыты показали, что стандартный руль девятки менее травматичен, чем его тюнинговые аналоги. Сделайте дополнительное мелирование, но так, чтобы оно не слепило глаза. Следует использовать мягкие и нейтральные тона.

    Также замените все фильтры и расходные материалы на новые. Можно использовать импортные аналоги, так как они более долговечны. Залейте импортное масло. При апгрейде автомобиля крайне не рекомендуется использовать обвесы, которых сейчас очень много. Это деньги выброшенные на ветер. Такие обвесы, как правило, ухудшают динамику и значительно уменьшают дорожный просвет. Вы легко можете повредить такой обвес при проезде лежачего полицейского.

    Полезный совет

    Не пытайтесь сделать из своей девятки гоночную машину, помните, что это всего лишь экономичная городская машина.

    Источники:

    • Как улучшить подвеску ВАЗ 21099, 2109, 2108 видео

    Хруст при трогании с места — первый признак того, что ШРУС вышел из строя. К сожалению, сами водители становятся виновниками того, что гранаты приходят в негодность. Необходимо следить за состоянием пыльников и менять их при малейшем дефекте.

    Граната представляет собой металлический механизм с подшипником внутри. Различают наружные и внутренние гранаты (правильное название ШРУС, шарнир равных угловых скоростей). Наружные устанавливаются в ступицу колеса ВАЗ 2108-2109.9, а внутренние установлены в редукторе. Гранаты ремонту не подлежат, поэтому в случае выхода из строя их необходимо заменить новыми. Особое внимание следует уделить пыльникам, так как песок и вода, попавшие на ШРУС, приводят к его быстрому износу.

    Снятие гранаты на ВАЗ 21099

    Работы необходимо производить на смотровой яме или эстакаде. Поставьте автомобиль на ручной тормоз и зафиксируйте противооткатными упорами заднее колесо. Теперь самое сложное — сорвать гайки, крепящие гранату к колесу. Для этого потребуется торцовый ключ на 30, а чтобы все сделать удачно, нужен хороший рычаг. Оптимальный вариант – сделать удлинитель из куска трубы.

    Далее поддомкрачиваем машину, ставим на опору и снимаем колесо. Теперь нужно отсоединить рулевую тягу от поворотного кулака рейки. Делается это с помощью специального съемника. А шаровая опора достаточно легко откручивается, выпрессовывать не надо. Старайтесь не повредить пыльники, иначе придется их менять.

    Теперь, когда стойка свободна, нужно повернуть ее вправо или влево (в зависимости от того, с какой стороны автомобиля вы работаете), снять ступицу с ШРУСа. Он должен выпасть, теперь осталось только вынуть внутренний, который находится в коробке. Для этого нужна смотровая яма, ведь в ней эту операцию выполнять гораздо удобнее. Граната снимается ломом.

    Установка гранаты и меры предосторожности

    Вместе с ШРУСами необходимо менять и пыльники. Даже если старые были в удовлетворительном состоянии, для надежности их лучше заменить на новые. Кроме того, необходимо установить новые хомуты. Никогда не вынимайте обе внутренние гранаты из коробки. Если снять их все, то будет нарушено положение механизма дифференциала, что сделает невозможным установку ШРУСов.

    Для ремонта отечественного ВАЗ 21099 совершенно не нужно быть квалифицированным автомехаником. Автомобили российского производства всегда были просты в эксплуатации и обслуживании.

    ВАЗ 21099 относится к семейству Лада Спутник. Серийно выпускался на Волжском автозаводе с 1990 по 2004 год. Такие автомобили комплектовались карбюраторными двигателями ВАЗ 2108 (1,3 л), ВАЗ 21083 (1,5 л) и инжекторными ВАЗ 2111 (1,5 л).

    Не включается вентилятор охлаждения двигателя

    Итак, вы столкнулись с проблемой — перестал включаться вентилятор охлаждения в автомобиле. В этой ситуации не отчаивайтесь, все вполне поправимо. Ваши действия будут целиком и полностью зависеть от того, какой двигатель установлен на ВАЗ 2109.9, так как принцип включения вентилятора несколько отличается на карбюраторных и инжекторных агрегатах.

    Принцип включения вентилятора

    Дело в том, что на двигателях ВАЗ 2108 и 21083 электровентилятор приходит в действие благодаря датчику, установленному с правой стороны радиатора охлаждения. Непосредственное включение вентилятора происходит при замыкании его контактов при температуре 99°С. На автомобилях выпуска до 1998 года датчик управляет вентилятором через специальное реле 113.3747, расположенное в монтажном блоке. А на инжекторном двигателе ВАЗ 2111 вентилятор охлаждения работает только через реле по сигналу блока управления.

    Устранение неисправности двигателей ВАЗ 2108 и ВАЗ 21083

    Таким образом, для устранения неисправности на карбюраторном моторе в первую очередь необходимо проверить целостность предохранителей в монтажном блоке. Перегоревшие предохранители легко увидеть невооруженным глазом. На машинах до 1998 года также следует проверить реле электровентилятора. Если обнаружено, что между клеммами «с» и «b» есть электрический контакт или между «c» и «d» нет контакта, реле необходимо заменить.

    Также не исключается выход из строя датчика, установленного в радиаторе автомобиля, а также самого электровентилятора. Для того, чтобы проверить их на работоспособность, достаточно снять контакты с датчика и замкнуть их между собой. Если вентилятор охлаждения работает, то все дело в датчике, нет — проблема кроется в электродвигателе вентилятора.

    Проверка вентилятора на двигателе ВАЗ 2111

    На случай, если нагреется инжекторный двигатель, стоит сначала проверить предохранитель, защищающий цепь электровентилятора, затем вспомогательное реле. Реле вентилятора охлаждения находится в салоне со стороны пассажира под перчаточным ящиком. При этом убедитесь, что двигатель вентилятора в принудительном режиме работает.

    Кроме того, электровентилятор на двигателе ВАЗ 2111 включается по датчику, расположенному на выхлопной трубе двигателя. Однако для установления неисправности этого датчика требуется сервисная компьютерная диагностика.

    Источники:

    • ВАЗ 2111 — закипает антифриз, не включается моторчик вентилятора системы охлаждения двигателя, причины и способы устранения
    • Система охлаждения 2108
    • Техническое обслуживание, установка и ремонт автомобилей ВАЗ 2108, 2109, 21099 — Электродвигатель вентилятора системы охлаждения двигателя
    • ВАЗ 2108, Проверка реле вентилятора охлаждения, Лада Самара

    Тюнинг ВАЗ 21099 своими руками производится довольно часто, на наших дорогах можно встретить огромное количество самых ярких, необычных внешне и продуманных до мелочей салонов автомобилей. В целом тюнинг предполагает не только визуальные изменения, но и техническое усовершенствование автомобиля, его доработку и доводку до совершенно новых показателей. Но этим, как правило, занимаются соответствующие мастерские: либо профессиональные тюнинг-ателье, либо заведения «гаражного» типа с местными мастерами. Но автолюбители часто меняют внешность 099-й модели самостоятельно, так как выбор доступных элементов для тюнинга в этом случае достаточно разнообразен. Именно поэтому появляются внешне мощные, спортивные автомобили, а рядом с ними 099-е, больше похожие на автомобили бизнес-класса.

    Наших соотечественников не пугает редизайн салона 21099: некоторые способны создать с интерьером то, чему позавидуют даже именитые мастера. В этой статье мы как раз и расскажем, как мы делали тюнинг на ВАЗ 21099 своими руками.

    Изменение внешнего вида

    Делая внешний авто тюнинг ВАЗ 21099, мы решили не тратить время на подбор различных элементов и сразу установили комплект обвесов. Отечественный рынок, к счастью, предоставляет широкий выбор разного рода моделей, способствующих не только и не столько улучшению аэродинамических характеристик автомобилей, сколько приданию внешности тех или иных уникальных черт. Выбор был долгим, ведь хотелось чего-то узнаваемого, но обязательно с ноткой оригинальности.

    Итак, передний бампер, выбранный нами, имел большой центральный воздухозаборник и боковые дефлекторы, плавно уходящие вглубь самого обвеса. Его форма достаточно массивна, в результате чего автомобиль приобрел некоторые черты внушительности. Этому, кстати, поспособствовала большая защитная юбка, которая отлично справляется со своим основным назначением и защищает автомобиль от повреждений. В купленный нами комплект также входил воздухозаборник, который мы установили на крышке капота. Он прекрасно дополнял образ спортивного, дерзкого и агрессивного автомобиля.

    Так же из комплекта был установлен задний бампер. Он был выполнен в едином стиле с передней частью, но отличительной чертой является наличие боковых воздуховодов, которые, помимо своей основной функции, еще и придавали образу нашего 099-го неповторимые черты. Также бампер получился интересным тем, что в нем есть отверстия для двух сдвоенных патрубков выхлопной системы, внешний вид которых намекает на серьезную мощь автомобиля.

    Но простой установки заднего бампера нам показалось мало, и поэтому мы тоже решили сделать шейвинг, т.е. полностью убрать все ненужные элементы с задней части автомобиля. Кроме того, мы установили «хрустальные» фары, так как они идеально вписываются в цветовую гамму автомобиля. Завершил весь образ задней части небольшой спойлер, тоже из комплекта.

    Конечно, мы также устанавливаем пороги. Их стремительный внешний вид позволил ВАЗ 21099, который мы совершенствуем, приобрести полноценный спортивный характер.

    Так же были литые диски, а так как у нас было два комплекта резины (один для спортивных гонок), то и диски были куплены в двух комплектах.

    Над внешним видом больше не работали, однако позже внесли несколько косметических изменений: нанесли аэрографию на заднюю часть кузова и заменили штатные дворники. После этого было принято решение перейти к модернизации салона.


    Обновленный салон

    Без лишней скромности скажем, что в салоне ВАЗ 21099 мы провели поистине колоссальную работу. Изначально стояла задача создать комфортный, качественный и технологичный салон.

    В соответствии с этой целью началась работа. Разбирали салон и проводили акции сразу по двум направлениям:


    Во-первых, работали непосредственно с отделочными материалами. Итак, все сиденья, потолок, центральная консоль, внутренние дверные панели были обтянуты черным винилом в сочетании с зеленой алькантарой. При этом мы уделили внимание абсолютно каждой детали. Так, зону в районе бардачка сделали максимально изящной и стильной, в результате чего наш 099 стала выглядеть по этому параметру лучше многих иномарок. Крышка перчаточного ящика, обтянутая алькантарой, очень приятна на ощупь, а виниловая вставка сверху придает этой области ощущение богатства.

    Для придания интерьеру особой эксклюзивности было решено устроить некое подобие паутины, выложив строчку подобным образом. Чтобы подчеркнуть эту идею, на потолке была сформирована композиция в виде паутины, которую покрасили люминесцентным раствором. Эту картину мы дополнили ультрафиолетовыми лампами, установленными по бокам.

    Во-вторых, мы обновили техническое оснащение и некоторые элементы управления. Итак, в машине была установлена ​​мощная акустическая система, динамики, которые появились практически везде, особенно в передней части автомобиля. Из чисто внешних изменений отметим оригинальные педали, а также новый рычаг коробки передач и ручку ручника. Кстати, рычаг КПП поместили в чехол, тоже из алькантары. Рулевое колесо для удобства обшили кожей с рельефными элементами, препятствующими соскальзыванию рук.

    При обработке салона не была обделена вниманием и задняя часть, при тюнинге ВАЗ 21099. Весь задний диван был отделан точно так же, как и остальная часть салона. При этом обивку сделали таким образом, чтобы вставка из алькантары располагалась прямо под пассажиром: тогда и посадка намного удобнее, и устойчивость при маневрах сохраняется. А для максимального комфорта в подголовники передних сидений встроены шестидюймовые ЖК-дисплеи, и у каждого пассажира есть собственный монитор.

    Таким способом мы проводили тюнинг на ВАЗ 21099. Следует отметить, что работа была кропотливой и долгой, поэтому обязательно учитывайте это, собираясь заняться тюнингом самостоятельно. Ведь один из основных принципов улучшения автомобиля своими руками (любого, не только 099-го) — неторопливость. Поспешив, вы сделаете себе только хуже: риск неправильной установки тех или иных элементов в этом случае очень велик. Кроме того, мы не советуем вам начинать самостоятельную модернизацию автомобиля, если вы не уверены в собственных силах: начав это дело, остановиться на полпути не получится.

    И с учетом этого следует признать, что самостоятельный тюнинг автомобилей ВАЗ 21099 имеет ряд безусловных преимуществ, среди которых возможность выполнения всех действий и изготовления всех деталей исключительно на свое усмотрение и, что немаловажно, бюджетность процесса, если сравнивать с профессиональным тюнингом.

    Вентилятор радиатора автомобиля не работает: поиск и устранение неисправностей 6 Распространенные проблемы

    Для обеспечения оптимальной производительности и срока службы двигатель не должен перегреваться. Работая как часть системы охлаждения двигателя вместе с охлаждающей жидкостью, вентилятор радиатора продувает холодный воздух через радиатор в качестве средства передачи тепла, чтобы предотвратить перегрев двигателя. Проблема 9.0251 Вентилятор радиатора не работает нанесет огромный ущерб двигателю и, таким образом, должен быть немедленно устранен при возникновении такой неисправности.

    Узнайте, как работает радиатор и вентилятор радиатора, как диагностировать проблему, связанную с тем, что вентилятор радиатора не работает, и распространенные причины.

    Что делает вентилятор радиатора?

    Все, что влияет на правильную работу вашего двигателя, имеет первостепенное значение после самого двигателя. Еще одним компонентом, который может привести к неисправности и отказу двигателя, является радиатор.

    Радиатор автомобиля, в отличие от радиатора вашего дома, является важной частью системы охлаждения двигателя. Двигатель приводит в движение ваш автомобиль, создавая сгорание внутри камеры сгорания, а вместе с ним и большое трение. Это приводит к большому нагреву внутри двигателя.

    Радиатор является сердцем системы охлаждения. Cre: Shutterstock

    Если это тепло не будет отведено в другое место для охлаждения двигателя во время его работы, двигатель станет слишком горячим и, как и любая другая часть вашего автомобиля, в конечном итоге приведет к огромным повреждениям.

    Радиатор является одной из составных систем охлаждения двигателя, наряду со смазочным маслом, уменьшающим трение, и выхлопной системой, через которую тепло выходит из камеры сгорания. Когда термостат перед двигателем обнаруживает, что двигатель достигает опасной температуры, радиатор срабатывает, выпуская смесь воды и охлаждающей жидкости, чтобы быстро охладить двигатель.

    В нижней части радиатора со стороны пассажира находится датчик. Он делает работу по записи температуры охлаждающей жидкости. Он посылает сигналы вентилятору радиатора о включении, когда температура превышает 172°F. Вентилятор также должен включаться после включения кондиционера.

    Вентиляторы охлаждения, расположенные между радиатором и двигателем, продувают охлаждающий воздух через радиатор автомобиля, охлаждая нагретую смесь воды и охлаждающей жидкости, протекающую через радиатор.

    Вентиляторы радиатора продувают охлаждающий воздух через радиатор автомобиля. Источник: Adobe Stock

    Вентилятор радиатора не работает: симптомы

    Если вам нужно убедиться, что он в рабочем состоянии, вам следует включить двигатель и дать автомобилю поработать на холостом ходу. Самый верный способ проверить это — посмотреть на звук вентилятора.

    Включите кондиционер на максимальную мощность, это должно привести к немедленному включению охлаждающего вентилятора. В старых автомобилях обычно требуется около 15-20 минут, чтобы двигатель прогрелся до нужной температуры.

    Все, что вам нужно сделать, это поднять капот двигателя и внимательно прислушаться к звуку вентилятора. Лучшие из современных автомобилей имеют очень тихие двигатели, поэтому может быть непросто понять звук, когда вы находитесь внутри автомобиля.

    Если вентилятор включается сразу же, когда кондиционер работает на максимальной мощности, но не работает должным образом, когда двигатель нагревается позже, возможно, вентилятор радиатора работает неправильно.

    Могу ли я водить машину, если не работает вентилятор?

    Да, ваш автомобиль все еще может работать без вентилятора радиатора, но вы никогда не должны этого делать. Система охлаждения вашего автомобиля имеет решающее значение для производительности и срока службы двигателя. Каждый раз, когда ваш двигатель перегревается, вы наносите огромный ущерб драгоценному двигателю.

    Как только вы почувствуете, что ваш вентилятор радиатора перестал работать или ваш автомобиль не охлаждается, вам необходимо предпринять некоторые шаги по устранению неполадок, чтобы определить, в чем проблема. Если вы не можете понять это, немедленно отвезите свою машину к механику, чтобы он мог определить проблему.

    ПОДРОБНЕЕ

    • Функции и признаки неисправной крышки радиатора
    • Вероятные причины потери жидкости в радиаторе

    Вентилятор радиатора не работает: распространенные причины

    Почему не включаются вентиляторы охлаждения? Вот 5 распространенных проблем, которые могут повредить вентилятор радиатора вашего автомобиля, делая его неисправным или неэффективным:

    1. Неисправный предохранитель

    Это очень распространенная проблема, которая приводит к отказу вентилятора радиатора: предохранитель может сгореть. или просто отвалится. Однако вам придется обратиться к руководству пользователя, чтобы узнать, где именно вы можете найти предохранитель, но как только вы это сделаете, это будет легкой задачей. Вам потребуется заменить предохранитель вентилятора радиатора, если он не работает или отсутствует.

    Помните, если что-то электрическое в вашем автомобиле не работает, ваша первая проверка — это предохранитель. Вот как проверить предохранители вентилятора радиатора с помощью мультиметра.

    Проверьте предохранители один за другим. Источник: AudiWorld

    . Вам необходимо проверить напряжение нескольких предохранителей в блоке предохранителей под панелью приборов (номера 3, 15 и 20) и в блоке предохранителей под капотом (номер 47 и 50). Заглушить двигатель или перевести ключ зажигания в положение IG2. Установите мультиметр на «20» в разделе DCV, так как вы будете тестировать цепи 12 В.

    Черный щуп мультиметра подключается к отрицательной клемме аккумуляторной батареи (для предохранителей под капотом) или к металлической точке заземления на автомобиле (для предохранителей под панелью приборов). Каждый предохранитель имеет два контакта, где вы должны коснуться щупов мультиметра, чтобы получить показания.

    Прикоснитесь красным щупом к любому из двух контактов и снимите показания. Значение должно быть около 12 вольт. Не нужно беспокоиться о записи точных показаний напряжения, потому что оно зависит от нескольких факторов, включая выходную мощность генератора и уровень заряда аккумулятора. Прикоснитесь халатом к другому контакту и возьмите показания.

    Что означают показания?

    • 12 В на оба контакта . Это означает, что предохранитель работает нормально, и вы можете просто перейти к проверке следующего.
    • 12В на один контакт и 0В на другой . Это признак перегоревшего предохранителя. Вам нужно заменить его.
    • 0 В на обоих контактах . Это означает, что предохранитель не имеет питания, что возможно только в том случае, если черный щуп неправильно подключен к отрицательной клемме аккумулятора или заземлен на металлическую часть. Отсоедините датчик, а затем снова подсоедините его для снятия показаний.

    2. Неисправные провода

    Если вы видите, что двигатель нагревается, а вентилятор радиатора нет, причиной могут быть провода вентилятора. Просто отсоедините оба провода, отрицательный и положительный. Стандартный постоянный ток, который они должны выдавать, составляет 12 В (прибл.). Возьмите вольтметр и проверьте наличие тока. Если ни в одном из них, ни в обоих нет, вам необходимо заменить его.

    Вы сможете найти реле вентилятора под капотом. Проверьте ток от реле до вентилятора. Вот где ток должен течь. Если там присутствует напряжение, причиной неработающего вентилятора радиатора является неисправность вентилятора. Именно тогда вентилятор, который вам нужно будет заменить.

    ПОДРОБНЕЕ

    • Как заменить шланг радиатора

    3. Сломанная муфта вентилятора

    Муфта вентилятора отвечает за крепление вентилятора радиатора к двигателю и заставляет его работать. Если эта муфта выйдет из строя, вентилятор не будет работать. Это обычный износ с годами, который может привести к коррозии или даже перегоранию пружин в сцеплении. Если вы не можете найти какие-либо другие проблемы с вентилятором радиатора, скорее всего, причиной является сцепление.

    4. Недостаточный уровень охлаждающей жидкости

    Недостаточный уровень охлаждающей жидкости в двигателе также может привести к отказу вентилятора. Просто посмотрите на бачок охлаждающей жидкости и проверьте, соответствует ли уровень требуемой максимальной отметке. Если нет, просто заполните его до отметки, и все будет хорошо.

    Это один из самых полезных советов по техническому обслуживанию, который поможет вам поддерживать двигатель, а также систему охлаждения/обогрева в отличном состоянии.

    5. Неисправный датчик температуры

    Датчик температуры — это механизм, который определяет, когда должен включиться вентилятор радиатора. Он делает это, считывая температуру системы охлаждения. В случае выхода из строя этого датчика вентилятор не сможет запуститься. Скорее всего, вы найдете этот датчик в крышке термостата. Вы можете попробовать отсоединить провода от датчика и снова подсоединить их к датчику, скорее всего, это сработает. Если нет, вам придется заменить его.

    6. Неисправность двигателя вентилятора радиатора

    Если проблема с неработающим вентилятором радиатора все еще сохраняется, вы можете проверить вентилятор, подключив к нему другой источник питания, то есть прямое питание от батареи.

    Сначала отсоедините разъем проводки. Проверьте на наличие повреждений и очистите разъем. Убедитесь, что провода надежно закреплены и не повреждены. Затем посмотрите на провода и определите, какие из них являются силовыми, а какие заземляющими, чтобы избежать путаницы.

    Затем подключите отрицательную клемму аккумулятора к заземлению разъема вентилятора, затем подключите положительную клемму аккумулятора к другому проводу. Возможно, вам придется просмотреть руководство по ремонту вашего автомобиля, чтобы узнать, есть ли в вашем автомобиле 4-проводная клемма или три клеммы, две из которых предназначены для питания, а одна — для заземления.

    После подключения к аккумулятору вентилятор радиатора должен заработать. Однако, если ваш вентилятор радиатора не начинает работать при прямом питании или работает на очень низкой скорости, вам необходимо убедиться в отсутствии повреждений клеммы и проверить наличие входящего напряжения.

    Если питание действительно есть, проблема заключается в неисправном двигателе вентилятора, и вам также необходимо заменить двигатель вентилятора.

    Вентилятор радиатора Замена Стоимость Стоимость замены вентилятора радиатора колеблется от 300 до 700 долларов. Источник: Ebay

    Вентилятор радиатора стоит от 200 до 400 долларов. Кроме того, ваш механик возьмет с вас от 120 до 200 долларов за оплату труда в зависимости от марки и модели вашего автомобиля. Поскольку радиатор находится прямо спереди, вашему механику не нужно открывать какие-либо другие компоненты, чтобы снять вентилятор радиатора.

    В случае, если вам также необходимо заменить двигатель вентилятора, затраты на рабочую силу оцениваются в пределах от 170 до 220 долларов США, а цены на запчасти составляют от 530 до 680 долларов США.

    Сколько времени занимает замена вентилятора радиатора?

    Замена радиатора – трудоемкий процесс, продолжительность которого зависит от квалификации обслуживающего персонала. У профессионального механика вряд ли это займет более 2-3 часов. Это может занять еще от 30 минут до одного часа, потому что процесс включает в себя некоторые дополнительные услуги, такие как удаление охлаждающей жидкости, обрыв ремней и некоторые другие вещи, если это необходимо.

    Для установки специалистам может потребоваться от двух до трех часов.

    Вам может потребоваться больше времени в зависимости от состояния некоторых других деталей. Если автомобиль старый, есть вероятность, что электрические разъемы и клеммы повреждены, а крепления сломаны. Вам потребуется отремонтировать и заменить эти детали, чтобы радиатор возобновил свою работу. Некоторые механики также могут захотеть заменить антифриз и шланги радиатора.

    Не работает вентилятор радиатора ВАЗ.

    Вентилятор охлаждения радиатора не включается! Поиск возможных причин и неисправностей! Не включается вентилятор охлаждения ВАЗ

    Я подскажу способ устранения неисправности вентилятора охлаждения радиатора. Часто бывает особенно на автомобилях с большим пробегом перестает включаться вентилятор охлаждения, в принципе найти неисправность, почему не включается вентилятор охлаждения радиатора, но нужно знать в какой последовательности искать. Буду искать неисправность без включения вентилятора на ВАЗ 2109, но этот принцип поиска неисправности применим к любой машине.

    Не включается вентилятор машина кипит ремонт вентилятора поменяли тоосол, или заменили радиатор, а вентилятор не включается почему зимой не включается вентилятор охлаждения?

    Не включается вентилятор машины пацаны

    Когда машина закипела, но вентилятор на ней не включился, первая мысль, что проблема в вентиляторе, либо в проводке. Часто проблема не в вентиляторе А в термостате, он заклинен, поэтому перестает циркулировать жидкость через радиатор, т. к. не срабатывает датчик радиатора на включение…

    Сгорание топлива в ОВО цилиндров сопровождается выделением значительного количества тепла, только часть которого используется двигателем и преобразуется в механическую энергию. Остальное бесполезно, и приходится использовать специальные устройства для нейтрализации его избытка. К ним относится система охлаждения, возможность работы в любых условиях обеспечивает вентилятор радиатора охлаждения.

    Принцип работы вентилятора радиатора

    Прежде чем рассматривать этот вопрос, поднимем в целом, что представляет собой водяная система охлаждения в ДВС, показанную ниже на рисунке. Это позволит нам вспомнить принцип его работы.

    В тех случаях, когда через рубашку двигателя проходит холодная жидкость, она отбирает тепло, при этом двигатель охлаждается, а вода нагревается. Затем она проходит через радиатор, где отдает полученное тепло в атмосферу, и снова уходит в двигатель.

    Конструкция радиатора представляет собой набор тонких. ..

    Работа силовой установки Авто невозможна без обеспечения оптимального температурного режима. Для этого в конструкции мотора включена система охлаждения. Делится на воздух и жидкость.

    Система воздушного охлаждения конструктивно проще, так как включает только турбину с рабочим колесом, действующим от ремня коленчатого вала. Эта турбина действует постоянно, пока вращается коленчатый вал. Он подает воздух в цилиндры двигателя, охлаждая их. Для лучшего охлаждения на цилиндрах имеются специальные ребра.

    Жидкостная система по конструкции намного сложнее, но она более эффективна и лучше поддерживает температурный режим.

    Состоит из охлаждающей рубашки, по которой циркулирует жидкость. Для обеспечения циркуляции в конструкции включается водяной насос, приводимый в движение ременной или цепной передачей от коленчатого вала.

    В конструкцию также входит термостат, обеспечивающий движение жидкости по двум так…

    Вчера случилась неприятная ситуация, перестал включаться вентилятор охлаждения радиатора.
    Температура 110,115,120, а он не включается! Конечно, машина стоит на месте, начинаешь движение и температура кухарки падает до рабочих 90-95, за бортом русская зима.
    Что делать?
    1. Предохранитель распределенный в предохранителе целочисленный.
    2. Скорость прямого вентилятора на батарею-слава богу заработал!
    3. Датчик мощности вентилятора
    -Все что-то с проводкой…
    Решил сначала поменять датчик, благо цена смешная (115 руб), а потом все звонить и все.
    Поменял, и ни фига не поменял. Стал смотреть провода, и правда в месте примыкания фишки от вентилятора (там две пары папа-мама) в одной «маме» оборвался провод и он остался в корпусе, снаружи его вообще не видно.
    Купил новый чип, поставил. Все в порядке!
    P.S.Не и заморозил меня! Все произошло во дворе, больше не рискну по погоде на…

    Вентилятор радиатора служит для принудительного охлаждения радиатора двигателя, при его перегреве. При движении автомобиля радиатор охлаждается за счет встречного воздушного потока. На малых скоростях, или когда машина просто стоит, радиатор не в состоянии охлаждать жидкость, поэтому при достижении ею определенной температуры (101-105 градусов) срабатывает датчик, тем самым передавая соответствующий сигнал на контроллер . Последний анализирует полученную информацию и включает вентилятор.

    Сам вентилятор представляет собой конструкцию, состоящую из корпуса (корпуса) со встроенным электродвигателем с крыльчаткой. Вентилятор крепится к внутренней стороне радиатора охлаждения.

    Неисправность вентилятора охлаждения

    Причинами раскручивания вентилятора могут быть:

    неисправность датчика температуры; выход из строя реле или плавкого предохранителя; Обрыв проводки или отсутствие контакта в разъемах; неисправно…

    С наступлением лета охлаждение двигателя для владельцев классических ваз становится одной из важных проблем. Помимо различных нюансов, которые приводят к перегреву мотора, неработающий вентилятор радиатора практически всегда, в жаркий день, становится причиной закипания охлаждающей жидкости. Почему может не включаться электрон вентилятора охлаждения радиатора двигателя ВАЗ и как найти причину, можно подробно узнать в этой публикации.

    Проверка надежности соединения разъема питания вентилятора радиатора

    Находим разъем питания вентилятора охлаждения радиатора ВАЗ и проверяем надежность соединения на микросхеме. Как правило, этот разъем имеет обильный масляный налет. Рекомендуется тщательно очистить внутреннюю и внешнюю поверхность разъема, после чего рекомендуется проверить работоспособность вентилятора.

    Проверка датчика вентилятора радиатора ВАЗ

    Если после вышеперечисленных работ электровентилятор радиатора не запускается при температуре 85-90…

    Как найти причину не включения вентиляторов охлаждения радиатора на Ниве. Подробно показаны поиск и устранение всех причин. Если не работают вентиляторы охлаждения радиатора, то очень большая вероятность, что двигатель закипит. Есть несколько способов решения этой проблемы, в зависимости от поломки. В этом видео я обращаюсь к поиску и устранению неполадок, которые есть у всех автовладельцев под рукой. Самый простой и доступный. Это первая часть двухсерийного видео. В отдельном видео будет предложен способ, с помощью которого можно устранить все причины за минуты (если хоть один вентилятор работает), не разбираясь в электрической части машины. Очень полезно знать на случай, если корпус не включает вентиляторы, находясь в пробке или в лесу, далеко от дома.
    Подписывайтесь на Мой Канал http://www.youtube.com/user/samidlyaseBYA1
    Супер-сохранение для Нивы ВАЗ. 3 мин. И мы идем. Испытание на поле.

    Машина ВАЗ 21099 Седан является завершающей моделью серии SAMAR. Изготавливался на базе ВАЗ 2109, от других версий этого семейства очень мало отличался передней частью кузова.

    Общие характеристики модели

    Машина мечты 90-х годов

    Размеры машины несколько изменились за счет удлинения крыла и увеличения капота. Кроме того, абсолютно новая, улучшенная решетка радиатора ВАЗ и, конечно же, обновленная приборная панель. Длина ВАЗ 21099 по сравнению с другими автомобилями этой группы увеличился на 20 см.

    Автомобиль ВАЗ 21099, как и другие модели этого семейства, имеет массу достоинств:

    способен развивать довольно большую скорость; имеет отличную управляемость при езде; Устойчив к абсолютно разным типам дорог.

    В 2004г. данную модель автомобиля прекратили выпускать в России, но ее выпуск продолжается в Украине.

    Автомобили ВАЗ 21099 бывают двух видов. Ваз 21099 карбюратор, как и в ваз 21099 инжектор, схема проточной системы…

    Рабочая температура двигателя на ВАЗ 2110 — 2112 87-90 градусов. Если двигатель закипел и перестал охлаждать, причин может быть несколько: нехватка антифриза, забит радиатор или перестал работать вентилятор охлаждения двигателя. В этой статье мы рассмотрим, почему не работает вентилятор охлаждения двигателя, а также найдем причину и попробуем устранить неисправность.

    В первую очередь стоит проверить предохранитель системы охлаждения (F7 на 20А). Этот предохранитель отвечает и за вентилятор, и за звуковой сигнал. Если звуковой сигнал не работает, то все дело в сломанном вентиляторе в предохранителе. Следует заменить его. Если после замены предохранителя (F7 на 20А) проблема осталась, стоит также проверить реле вентилятора радиатора в дополнительном блоке предохранителей.

    Заменили предохранители, а вентилятор двигателя по-прежнему не работает? Второй причиной может быть термостат. Проверить его исправность несложно, стоит только…

    Почему не включаются вентиляторы радиатора охлаждения Нива ВАЗ. Все причины. Поиск и устранение 1-й
    +1 -1

    Как найти причину не включения вентиляторов охлаждения радиатора на Ниве. Подробно показаны поиск и устранение всех причин. Если не работают вентиляторы охлаждения радиатора, то очень большая вероятность, что двигатель закипит. Есть несколько способов решения этой проблемы, в зависимости от поломки. В этом видео я обращаюсь к поиску и устранению неполадок, которые есть у всех автовладельцев под рукой. Самый простой и доступный. Это первая часть двухсерийного видео. В отдельном видео будет предложен способ, с помощью которого можно устранить все причины за минуты (если хоть один вентилятор работает), не разбираясь в электрической части машины. Очень полезно знать на случай, если корпус не включает вентиляторы, находясь в пробке или в лесу, далеко от дома. Подписывайтесь на мой супер-сохраненный канал для Нивы ВАЗ. 3 мин. И мы идем ….

    Для поддержания температурного режима ВАЗ 2110 используется вентилятор охлаждения с электроприводом. Управление включением и отключением электродвигателя вентилятора осуществляется автоматически. Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях отличается. На автомобилях с карбюраторным двигателем для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем Управление двигателем выполняет контроллер. Поилка вентилятора от датчика, температура включения зависит от температуры настройки датчика, которая указана на корпусе. Если при повышении температуры до температуры датчика вентилятор не включается, необходимо изначально проверить работоспособность датчика. Для проверки достаточно замкнуть контакты на датчике и если он включается, то надо менять датчик. Если после замыкания выводов вентилятор не работает, при проверке требуется схема включения вентилятора…

    мегатонна писал(а):

    вЕНТ. Связанный! Так датчику капец?

    да, совершенно верно.

    megaton писал(а):

    Или лучше другое, за какую температуру брать?

    имеют одинаковую резьбу и внешний вид, но в разных точках работы. Есть две категории: на стамески и классика. Последние более «холодные», то есть от них чаще включается вентилятор, но меньше греется двигатель. Советую поставить.

    Темный пух — как повезет. Мой третий год пашет. Иногда гоняет череда включений или не выключений, но в целом пока испытываю свое терпение.

    Тосол не сливайте. Достаточно только. Затем подготовьте новый датчик. Да, кстати, купи новое медное уплотнительное кольцо. Открутите датчик. На последних витках подготовьте новый датчик и продолжайте откручивать старый. На последнем повороте он упадет — и сразу говорят новый датчик и прикрутите путь. Ну полубдительность, не…

    Вопросы по вентилятору Вопросы по вентилятору

    * Долго работает вентилятор…
    * Почему включается вентилятор?
    * Перестал крутиться вентилятор охлаждения радиатора при выключении зажигания…
    * Вентилятор крутится в обратную сторону!
    * Почему до сих пор не крутится при выключении зажигания?
    * Вентилятор на радиаторе начинает крутиться как только включаю зажигание…
    * Вентилятор радиатора не включился…
    * Вентилятор охлаждения радиатора вращается…

    Вопрос: У меня на Ауди-80 (двигатель ДЗ, без кондиционера) После выключения двигателя вентилятор еще работает довольно долго (около пяти минут, а то и больше), а температура охлаждающей жидкости ни разу не поднимается выше 100 градусов (по следующая отметка по шкале после 90 градусов) — это в городском режиме в хороших пробках, на трассе температура около 80-90 градусов. Охлаждающая жидкость — антифриз, мне кажется вполне…

    Вентилятор радиатора — один из основных элементов системы охлаждения двигателя. Его роль заключается в принудительном обдуве радиатора при нагреве охлаждающей жидкости до определенной температуры.

    В отличие от карбюраторных, в инжекторных двигателях ВАЗ 2110 включение вентилятора происходит не напрямую от датчика температуры, а через электронный блок управления (ЭБУ). Датчик установлен на выходе головки блока цилиндров.

    При нагреве охлаждающей жидкости до температуры 100-107 0 датчик срабатывает и подает сигнал на ЭБУ, который его обрабатывает и отправляет на реле. Реле замыкает цепь, и питает привод (электродвигатель) вентилятора через предохранитель.

    Учитывая описанный процесс включения, причинами раскручивания вентилятора могут быть:

    • вышел из строя датчик температуры;
    • неисправно реле;
    • сгорел предохранитель;
    • тиснение электрической схемы;
    • неисправность привода вентилятора.

    Кроме того, крышка может повлиять на своевременное включение вентилятора расширительного бачка. Если он неисправен, и его клапан не способен удерживать давление выше атмосферного, вода, входящая в состав теплоносителя, обязательно закипит при 100 0 с, а датчик, настроенный на более высокую температуру, не успеет закипеть. Работа.

    Порядок проверки цепи включения вентилятора

    1. Проверка начиная с самого простого — определения состояния предохранителя. Ищем у Него Б. монтажный блок, который находится под капотом. Его маркировка — F7.

    2. Выньте его и визуально или с помощью мультиметра проверьте работоспособность. Если он завален, меняем на новый (20 а). Если с ним все в порядке, ставим его на место и двигаемся дальше.

    3. Чтобы не тратить зря, лучше сразу определить КПД электродвигателя вентилятора. Для этого отсоедините от него провода, и подключите напрямую к аккумулятору, соблюдая полярность. Если вентилятор «живой», продолжайте искать причину.

    4. Перейти к реле вентилятора. Он расположен в дополнительном узле крепления в салоне автомобиля слева от ног переднего пассажира.

    5. Есть три реле. Наши — крайние левые.

    Самому проверить вряд ли получится, вряд ли можно взять другую вещь куда-то, и положить на проверяемое место. Прогреваем мотор до максимальной температуры, наблюдаем за поведением вентилятора. Если результата нет, идем дальше.

    Откручиваем и осматриваем крышку расширительного бачка. При малейшем подозрении на негерметичность выбрасывайте, а ставьте новый.

    Далее переходим к датчику самостоятельно. Запускаем двигатель, прогреваем его до температуры более 100 0 с, отсоединяем разъемы от датчика. ЭБУ, управляющий работой датчика, должен автоматически подать сигнал на принудительное включение реле вентилятора. Если включился вентилятор — проблема скорее всего в датчике. Меняем датчик на новый, и проверяем его работу.

    Если здесь ничего не произошло, нужно искать обрыв в электрической цепи. Для этого лучше обратиться к специалистам.

    Всем привет! В этой статье я расскажу, что делать, если у вас вдруг перестал работать вентилятор. Не спешите его выбрасывать и бежать покупать новый магазин. Возможно, древний аннеасу все же рано ушел на пенсию и его можно реанимировать! Как продлить жизнь вентилятору?! Читайте статью о!

    Вчера на дворе было жарко.

    Мы с женой подумали, что нашему продавцу в магазине будет очень неудобно без вентилятора. Пора ставить. Привел. Включаем, а он не включается.

    Вот не включается и все тут! Ты хоть в розетку его, хоть на кнопочки нажми, Песни пой, уговори — никак! Пропеллер не вращается. Мы даже привезли второй вентилятор, чтобы забрать домой и попробовать его там починить. Но потом, решил отремонтировать прямо в магазине! В то же время, это статья об этом написать!

    Почему не включается вентилятор?!

    А вот, внимание, один маленький секрет. Если пропеллер вентилятора не крутится, это не значит, что вентилятор приказал долго жить и с ним нужно расставаться. Нифига!

    Дело в том, что, как оказалось, почти у всех таких вентиляторов есть одна большая проблема. Самый распространенный.

    Мотор, отвечающий за вращение пропеллера, время от времени высыхает. Да-да, ему не хватает смазки, из-за чего он не в состоянии справиться со своей задачей — провернуть металлический штифт. Поэтому мотору надо помочь, а как его смазать машинным (или любым техническим) маслом!

    Для этого нужно разобрать вентилятор.

    Какие инструменты необходимы для разборки вентилятора

    Для того, чтобы разобрать вашего старого друга — воздушную массу, вам потребуются следующие инструменты:

    1. Крестообразная отвертка (к ней возьмите несколько крестообразных бит)

    2. Нож (чтобы сделать одну маленькую белую крышка).

    Как разобрать вентилятор: пошаговые инструкции

    1. Сначала снимите обод, перезагрузив первый винт (сверху). В некоторых разновидностях вентилятора его может и не быть. Может просто защелки.

    2. Затем снимите лопасть вентилятора (для этого нет отвертки).

    3. Отвинтить стопорную гайку и снять защитную рамку вентилятора.

    4. Затем вы увидите 4 винта, которые нужно открутить.

    5. Снимите панель

    6. Затем отвинтите верхнее положение вентилятора. Там внутри есть маленький винт.

    7. Пэтти-нож представляет собой белую заглушку, которая находится в задней части вентилятора.

    8. Открутите обнаруженный там крестообразный винт.

    9. У вас в руках такая более интересная вещь.

    Кстати, я когда разбирал вентилятор, по незнанию, открутил нижний винт держателя, думая, что если я этого не сделаю, то не снимет верхнюю крышку.

    Да-да, петух тоже был в шоке! Видишь его глаза?!

    Вообще откручивать этот винт было необязательно. Крышка и она взяла бы это. А вот прикрутить обратно — оказалось не так просто. Ведь верхняя конструкция вентилятора мешает верхней конструкции вентилятора винту.

    10. Ну а теперь обильно капаем машинным маслом В мотор (на фото черная дыра, где видна пружина)

    Любой двигатель внутреннего сгорания требует должного охлаждения. Без него мотор просто перегреется, в результате чего подвижные элементы моментально выйдут из строя. Двигатели современных автомобилей оборудованы жидкостной системой обеспечения постоянного охлаждения, достигаемой за счет работы водяного насоса (помпы). Какая бы охлаждающая жидкость не использовалась в моторе, ее длительный нагрев неизменно приведет к закипанию. Для предотвращения этого процесса в системе охлаждения используется радиатор. Это система тонких трубок, оснащенных специальными ламелями, увеличивающими площадь кулера.

    При движении автомобиля поток воздуха попадает на рабочую поверхность радиатора и проходит между ламелями, охлаждая металл. Таким образом, температура теплоносителя постепенно снижается.

    Однако радиатор самостоятельно может справиться с перегревом, особенно если автомобиль стоит или движется на малых скоростях. Помогает ему в этом электрический вентилятор, автоматически включающийся при достижении охлаждающей жидкости охлаждающей жидкости.

    При его выходе из строя двигателю неизбежно грозит перегрев со всеми вытекающими последствиями. В этой статье мы поговорим о возможных причинах, по которым не включается вентилятор охлаждения, а также о том, как определить и устранить сопутствующие неисправности.

    Что такое вентилятор радиатора

    Для начала обозначим, что вся предоставленная информация в большей степени предназначена для владельцев ваз, хотя может быть полезна и водителям.

    Вентилятор охлаждения ВАЗ — обычный электродвигатель с питанием 12В от бортовой сети автомобиля. Его вал снабжен крыльчаткой, формирующей мощный поток воздуха и направляющей его на рабочую поверхность радиатора. Спереди к нему крепится вентилятор на специальной раме (ложе). Сзади его защищает решетка радиатора.

    Большинство автомобилей ВАЗ оснащены одним вентилятором. Но есть исключения. Например, вентилятор охлаждения «Нивы» имеет два независимых электромотора с крыльчаткой, которые включаются одновременно. Это нужно для того, чтобы двигатель отечественного внедорожника быстрее остыл.

    Как включается вентилятор

    Включение устройства в разных моделях происходит по-разному. В автомобилях с карбюраторными двигателями С. начинается после достижения охлаждающей жидкости (105-107 0 с) и срабатывания датчика мощности вентилятора (не путать с охлаждающей жидкостью), посылающего сигнал на реле. Он замыкает электрическую цепь, подавая питание на электродвигатель.

    Схема вентилятора охлаждения для машин с инжектором немного отличается. Здесь всем управляет электронный блок. Информация с датчика включения сначала анализируется контроллером, а после передается на реле.

    Возможные неисправности вентилятора

    Если температура жидкости достигла критического показателя, но при этом не работает вентилятор охлаждения радиатора, значит где-то возникла проблема. Наша задача найти его и устранить. Обозначим наиболее распространенные неисправности, из-за которых не работает вентилятор охлаждения. Их не так много.

    1. Отказ электродвигателя Fat.
    2. Нарушена целостность проводки, питающей электродвигатель или подключен датчик включения вентилятора.
    3. Ненадежный контакт в разъемах электродвигателя или датчика.
    4. Охлаждающий вентилятор.
    5. Неисправно реле включения вентилятора.
    6. Неисправен датчик.
    7. Нарушения в работе предохранительного клапана Расширительный бачок.

    Проверка электродвигателя

    Если не работает вентилятор охлаждения, в первую очередь необходимо проверить его привод (электродвигатель). Делай проще. Достаточно взять два провода, подключить их к вентилятору и запитать напрямую от аккумулятора. Если он завелся, значит, проблема не в нем. Ей нужно смотреть дальше. Параллельно можно проверить контакты в разъеме электродвигателя. Иногда бывает, что проблема именно в них. Попадание грязи и пыли, а также окисление металлических поверхностей может вызвать нарушение контакта.

    Если электродвигатель не включился после подключения к аккумулятору, скорее всего сломался именно он. Причиной этому могут быть:

    • щетки выхлопные;
    • разрушение коллектора;
    • замыкание обмоток ротора или якоря.

    В первом случае достаточно заменить щетки на новые, и электродвигатель вентилятора снова заработает как новый. В случае разрушения коллектора или замыкания обмоток ремонт может и не помочь.

    Проверка проводки

    Еще одной распространенной неисправностью, при которой не включается вентилятор охлаждения, является нарушение целостности проводки. Это может быть разрыв провода или замыкание на «массу». Проверить цепь можно с помощью обычного автомобильного тестера, включенного в режим детектора. Это должен быть «прозвон» не только провод от датчика к контроллеру, но и проводка, соединяющая контроллер с предохранителем, предохранитель с реле, реле с электродвигателем.

    Проверить предохранитель и реле мощности вентилятора

    Если с электропроводкой все в порядке, перейти к другому оборудованию. Сначала проверьте вентилятор охлаждающего вентилятора. Обычно он находится в капоте автомобиля и имеет маркировку F7. Проверяйте тем же автомобильным тестером. Если предохранитель рабочий, идем дальше. Ищем реле включения вентилятора. Он находится под крышкой правой панели центральной консоли. Есть три реле. Определиться с сервисом поможет руководство пользователя, так как разные модели разное расположение.

    А как реле проверить? В «походных» условиях определить его работоспособность практически невозможно. Проще взять соседнее реле (если его параметры совпадают) и установить в нужную розетку.

    Проверка датчика мощности вентилятора

    Следующей причиной, по которой не работает вентилятор охлаждения, может стать неисправный датчик. Случаи выхода из строя этого пункта не так уж и редки. Точно определить, что именно сломался датчик, можно только на машине с инжекторным двигателем. Если его отключить от питания, электронный блок управления воспримет это как неисправность системы, и запустит вентилятор в аварийном режиме.

    Проверка выглядит следующим образом. Прогревая автомобиль до достижения 100 0 с, после чего двигатель глохнет, поднимаем капот и отключаем датчик, разорвав на нем разъем. После этого запустите двигатель. Если вентилятор включается, то проблема в датчике.

    К сожалению, в автомобилях с карбюраторными двигателями такая проверка невозможна. Здесь можно определить работоспособность датчика мощности вентилятора, только заменив его новым и прогрев двигатель до рабочей температуры.

    Меняем предохранительный клапан

    Есть еще одна неисправность, которая может привести к сбою в системе. Если вентилятор охлаждения не работает даже после подтверждения работоспособности всех перечисленных элементов цепи, стоит проверить предохранительный клапан на расширительном бачке.

    Роль этого клапана заключается в поддержании рабочего давления в системе выше атмосферного. Это необходимо для того, чтобы вода, входящая в состав теплоносителя, не выкипела при нагревании до 100 0 С. При выходе из строя предохранительного клапана давление в системе выравнивается с атмосферным, и жидкость будет кипеть, достигая температуры температура кипения воды.

    Датчик включения, как уже было сказано, может включаться только при 105-107 0 С. Таким образом, наша охлаждающая жидкость будет кипеть, но вентилятор работать не будет.

    Как проверить дома это невозможно. Проще новый клапан купить, тем более он копеечный.

    Напоследок ознакомьтесь с полезным советом, который позволит вам если не избежать проблем со своевременным включением вентилятора охлаждения, то хоть немного исправить ситуацию.

    1. Систематически проверяйте работу всех элементов системы охлаждения. Обратите внимание на индикаторы температуры охлаждающей жидкости на панели приборов, а также прислушайтесь, включается ли вентилятор.
    2. Следите за уровнем охлаждающей жидкости в системе. Со временем сделайте ему замену.
    3. Доить крышку расширительного бака под крышкой проточной воды один раз в год. Такое решение продлит срок службы предохранительного клапана.
    4. При малейшем сбое в системе охлаждения прекратить движение и принять меры по устранению неисправности.
    5. Если вентилятор охлаждения не работает из-за выхода из строя датчика, предохранителя или реле, и эта неисправность застала вас в пути, выключите датчик (для форсунки) или подключите привод напрямую к бортовой сети (для карбюратор). Так вы сможете добраться до ближайшей станции технического обслуживания без риска перегрева двигателя.

    Нет Автомобильная система Не будет нормально работать, если температурный режим не оптимален. Особенно это касается мотора, который работает очень активно, из-за чего сильно греется. Для того чтобы агрегат не перегревался, в его конструкцию заложена специальная система охлаждения, отвечающая за отвод тепла. В системе присутствует такое устройство, как радиатор, по которому перемещается теплоноситель.

    Вместе с автомобилем установлен и вентилятор, который прогоняет воздух. Естественно, вентилятор может быть вне времени. Каковы типичные неисправности этого вентилятора? Как их исправить? Давайте во всем этом разберемся.

    Частые неисправности вентилятора радиатора

    Если вентилятор системы охлаждения выходит из строя, то рано или поздно принудительный агрегат перегревается. Именно поэтому нужно внимательно следить за состоянием вентилятора, а точнее, за его работоспособностью. Если вентилятор сломался, то необходимо как можно быстрее определить причину поломки и устранить ее. Чаще всего автомобильный вентилятор радиатора либо вообще не работает, либо работает постоянно. Уточняем проявления этих проблем.

    В первом случае вентилятор может вообще не включаться, либо просто не выключаться. Несмотря на то, что проблем с причинами их возникновения всего две. Вы можете проверить, как работает вентилятор. Для этого достаточно запустить двигатель, не прикасаясь.

    Вроде немного пока охлаждающая жидкость нагревается до температуры выше оптимальной. Когда температура будет достаточной, то есть превысит красную переднюю часть соответствующего датчика, тогда должен включиться вентилятор, из-за чего под капотом появится дополнительный шум. Но если стрелка температуры уже вошла в красную отметку, а вентилятор не включился, то моментально остановите мотор, подождите пока он остынет, после чего приступайте к поиску причины поломки.

    Для начала осмотрите электродвигатель вентилятора. Для проверки подключите его напрямую к аккумулятору, если двигатель карбюраторный. В корпусах с инжекторными двигателями с датчика нужно снять разъем, после чего вентилятор должен работать, причем в аварийном режиме. Если после подключения вентилятор не включился, то придется покупать новый. Но если он заработал, то с ним все в порядке, и проверять надо не его, а, например, датчик температуры. Зачастую он монтируется в радиатор.

    Отсоедините его, отсоединив провода, и замкните друг друга. Если в этот момент включается вентилятор, то датчик сломан и подлежит замене. Проверьте провода питания вентилятора на наличие обрывов. Обязательно осмотрите предохранитель и реле, которое отвечает за подачу питания на вентилятор. Предохранитель отвечает за звуковые сигналы, поэтому достаточно щелкнуть Клаксоном, чтобы проверить его работоспособность. Реле также необходимо проверить на бипаппинг контактов. Также следует проверить работоспособность устройства при подаче на него напряжения. Если реакция нулевая, то реле нужно менять. Если внимательно осмотреть, то уж точно определить, в чем проблема.

    Теперь займемся постоянной работой вентилятора. Одной из возможных причин постоянной работы вентилятора охлаждения может быть наложение контактов реле в положение, в котором подается напряжение на электродвигатель. Такая ситуация возможна, когда термостат находится в положении, соответствующем движению жидкости по малому кругу. Но, возможно, это только в том случае, если в машине нет отдельного датчика температуры, отвечающего за приведение в действие вентилятора.

    Далее происходит перегрев жидкости, вентилятор включается, но охлаждающая жидкость в радиатор не поступает. Температура жидкости останется высокой, хотя вентилятор будет работать. Еще термостат может быть заклинен в промежуточном положении, то есть жидкость пойдет в радиатор, но из-за частичного открытия не попадет полностью в радиатор, то есть не полностью остынет. Все-таки, если вентилятор работает постоянно, то это не так страшно, как его духовка. Поэтому нужно точно знать, что делать, если обнаружена поломка агрегата.

    Как устранить неисправность вентилятора радиатора

    Перед снятием вентилятора отключите клемму массы от автомобильного аккумулятора вместе со всеми проводами, которые идут к вентилятору. Только после этого можно демонтировать вентилятор. Чтобы поломка не повторилась, а процесс охлаждения был более эффективным, специалисты рекомендуют время от времени чистить вентилятор, удаляя разного рода загрязнения. Для чистки нужно использовать щетку.

    Бывает, что вентилятор ломается из-за обычной грязи. Чтобы проверить, так ли это, снимите кожух двигателя и оцените, в каком состоянии находится оборудование. Как показывает практика, вам придется покупать новые щетки, потому что они чаще всего ломаются из-за чрезмерного загрязнения и преждевременного износа.

    Довольно часто вентилятор ломается из-за плохих контактов. Такое явление характерно для окислившихся контактов, если вы их никогда не чистили. Поэтому перед проверкой вентилятора проверьте при необходимости провода, затем произведите замену.

    Следующий этап — проверка работоспособности ротора, его обмотки. В случае обнаружения обрыва или замыкания необходимо будет просмотреть каждый раунд, чтобы определить поломку. Заранее очистите обмотку щеткой по металлу и тряпкой, прокрашенной в растворителе. Запрещено использовать средства, содержащие агрессивные элементы.

    Если вы определили, что электродвигатель сломался, вам придется купить новый прибор. Если вы находитесь в дороге, температура двигателя стала критической, а включение радиатора не произошло, то сначала нужно остановить автомобиль, затем выждать время, пока двигатель не остынет. Далее можно попробовать следующее:

    1) Винт скорость более 60 км/ч, поэтому жидкость будет охлаждаться встречными потоками воздуха;

    2) Замкните провода, идущие к датчику принудительного включения вентилятора;

    3) Включите систему обогрева салона автомобиля на полную мощность, чтобы часть тепла жидкости ушла в салон.

    Другие неисправности радиатора

    Бывает, что вентилятор радиатора включается раньше времени. Виноват в этом датчик температуры. Часто он неправильно определяет температуру, которая не в нужный момент подает сигнал на вентилятор.

    В этом вопросе нужно правильно выбрать датчик. Их два вида — летний и зимний , и температурный режим у них разный. Например, зимний датчик сработает позже, а летний — раньше.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
