Замена бензонасоса форд фокус 2 видео

Чтобы самостоятельно заменить бензонасос на автомобиле Форд Фокус 2 достаточно просто посмотреть видео руководство по замене топливного насоса. Также кроме такой достаточно сложной процедуры Вы сможете осуществлять своими руками небольшую диагностику когда двигатель машины не хочет заводится. В данном сюжете можно будет увидеть последовательность действий и узлы которые стоит проверять при подобной поломке чтобы определить истинную причину.

И так чтобы заменить бензонасос на Ford Focus 2 придется снять бензобак, поскольку крышки под задним сидением, как на всех современных иномарках, — нет. Для этого первым делом снимаем теплозащиту. Дальше снять трубку абсорбера (фильтра). И далее руководствуясь заданной последовательностью. Для проведения такой процедуры обязательное наличие смотровой ямы или эстакады, а также быть предельно аккуратным и осторожным.

Самому справится с заменой бензонасоса на втором Фокусе врятли получится справится, по этому наличия помощника обязательно.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Показывает 0 литров бензина после замены бензонасоса

Двигатель не заводится. Бензонасос гудит

Ошибка «Fuel computer data error», после прогрева двигателя

С какой машины подойдет бензонасос на Форд Фокус 2?

Значки на панели приборов Форд Фокус 2

Большое спасибо.Без вашего видео запарился.Вроде мелочь но когда не знаешь куда нажать чтобы снять трубки задница.

Хочу отметить один момент для ФФ2 рестайлинг – под крышкой колбы насоса стоит фильтр лепесток. Так вот, в сборе насос можно не менять, фильтр лепесток и сам насос меняются по отдельности.

Пацаны, не смотрите на него! Замена бензонасоса в Фокус 2 производится намного проще! Отстёгиваем две трубки, подачу и обратку спереди бака, откручиваем один болт на «13», который держит бак спереди, он там один. Отгибаем тягу, которая держит бак в низ, отсоединяем штекер от бензонасоса, откручиваем пробку как на канистре и вынимаем все внутренности и делаем с ними что хотим. Таким образом и бак снимать не надо и откручивать лишние патрубки!

Поломка бензонасоса вызывает потерю работоспособности системы питания двигателя Ford Focus 2. Неисправность приводит к тому, что автомобиль глохнет и отказывается заводиться. Топливо перестает поступать из бензобака. Ликвидировать неполадки с насосом можно самостоятельно. Но если у вас нет подобного опыта, лучше обратиться к мастерам автосервиса.

Где находится топливный насос у автомобиля Ford Focus II?

Топливный модуль с бензонасосом размещен в бензобаке – в верхней части. Чтобы его увидеть, необходимо взглянуть на демонтированный бак.

Рассмотреть топливный стакан с насосом можно и без снятия бензобака. Под задними сидениями есть технологическое отверстие. Оно закрыто заглушкой. Если ее изъять, можно увидеть топливный модуль. Размер отверстия мал, поэтому удалить через него стакан не получится.

На автомобилях Форд Фокус 2, на которых ранее меняли насос или фильтр, посмотреть, где размещён модуль, можно через вырезанное в полу отверстие.

Оно находится под задними сидениями.

Симптомы поломки электронасоса

Использование топлива низкого качества и естественный износ выводят электронасос из строя. Деталь редко выходит из строя неожиданно. Автовладельцу важно следить за поведением своей машины. Иначе есть высокий риск отказа Focus 2 продолжать движение. Есть ряд симптомов, которые говорят, что топливный модуль вот-вот сломается:

  • под нагрузкой работа мотора имеет ощутимые провалы;
  • запуск силового агрегата сопровождается трудностями;
  • во время движения двигатель периодически глохнет;
  • динамика авто изменилась в худшую сторону;
  • со стороны бензобака доносятся посторонние звуки.

Симптомы не всегда указывают на поломку именно электронасоса. Они появляются и при неисправностях сопутствующих систем и узлов. Поэтому, прежде чем заменять модуль, проведите дополнительную диагностику. Самым точным способом определения состояния узла является замер давления в топливной системе автомобиля Focus II.

Способы замены

На дорестайлинговой и рестайлинговой версиях Фокус 2 нет технологического лючка под задними сидениями. Из-за этого процедура ремонта бензонасоса усложняется. Поменять неисправный элемент можно либо демонтировав бензобак, либо вырезав отверстие в полу.

Способ со снятием топливного бака предпочтителен при наличии доступа снизу автомобиля. Если подъемника, эстакады или смотровой ямы нет, подойдет второй метод. Помните, что вырезание отверстия сопряжено с риском воспламенения бензина, а также приводит к образованию очагов коррозии из-за повреждения днища.

Какие инструменты нужно подготовить?

Для замены электронасоса с демонтажем бака нужен минимальный набор инструментов – молоток, ключи и отвертка. Также потребуется смотровая яма (эстакада). Если же работы будете проводить без доступа к днищу машины, инструментов нужно больше.

Ножницы по металлу

Для подравнивания полученного отверстия

С набором сверл небольшого диаметра

С отрезным кругом по металлу

Для удаления заусениц

Для грунтовки и покраски оголенного металла (чтобы предотвратить коррозию)

Для вворачивания шурупов крепления лючка

Придётся контактировать с загрязнёнными поверхностями, которым требуется очистка. Заранее заготовьте много ветоши. Часть гаек и болтов прикипают. Для их удаления нужна проникающая смазка WD-40.

Со снятием бака

Замена бензонасоса Форд Фокус 2 со снятием бака предпочтительнее, так как не происходит повреждения днища машины. Этот способ официально рекомендован производителем.

Перед выполнением любых работ с системой питания мотора нужно сбросить давление в контуре. Запустите двигатель с изъятым реле. На дорестайлинговых версиях оно имеет обозначение К4.

Новые авто идут с реле R19.

У бака есть тепловой экран. Его нужо снять в первую очередь.

Около бензобака проходят 2 трубопровода. Нажатием на фиксаторы их следует разъединить.

Удалите трубопровод заливной горловины. Для этого нужно послабить хомут и стянуть трубку с выходного патрубка.

Открутите 3 болта крепления металлических лент. Они удерживают бак.

Произведите демонтаж бензобака. Если в нем много топлива, его нужно откачать в канистру. Для слива горючего подходит груша или бензостойкий шланг.

Тщательно очистите поверхность бензобака от грязи. Открутите прижимное пластиковое кольцо. Теперь топливный стакан можно изъять из бака.

Процедура монтажа нового насоса имеет свои тонкости. На его корпусе присутствует стрелка. Она должна быть совмещена с риской на баке. При затягивании прижимного кольца помните, что оно пластиковое. Модуль нужно прочно зафиксировать, но чрезмерную силу лучше не прикладывайте.

Можно ли не снимать?

Для замены бензонасоса без снятия бака потребуется сделать отверстие в полу под задним сидением. Чтобы все получилось аккуратно, используйте шаблон. Вырезать отверстие нужно по проведенной линии.

Используя болгарку или ножницы по металлу, вырежьте окружность.

Осторожно удалите клеммное соединение и патрубки. Закройте ветошью концы топливопровода. При помощи деревянного бруска сорвите фиксирующее кольцо и полностью открутить его.

Извлеките неисправный насос. Чтобы мусор не попал в бензобак, нужно предварительно продуть его поверхность сжатым воздухом.

Края отверстия становятся очагами ржавчины. Их стоит обработать антикоррозийным средством и краской. Оставлять отверстие без заглушки нельзя – в нем будет шуметь воздух при движении на скорости. Закройте дырку лючком от ВАЗ 2110.

Можно ли сделать ремонт бензонасоса ФФ2?

Бензонасос на Ford Focus 2 официально считается неремонтопригодным и восстановлению не подлежит. Нужно менять на новый.

Но автовладельцы находят разные способы самостоятельного ремонта, поскольку это экономия. Для восстановления покупают аналогичные запчасти с других автомобилей.

Независимо от выбранного способа замены электронасоса автовладельцу важно соблюдать аккуратность при ремонте. Любые неверные действия могут не только привести к трудному запуску силового агрегата, но стать причиной возгорания машины.

Заменить бензонасос на Фокусе можно в автосервисе DDCAR в Москве. Мы используем только качественные запчасти под замену. Работа занимает не больше часа – её завершения вы можете дождаться в нашей уютной комнате отдыха с Wi-Fi.

Конструкторы Фокусов второго и третьего поколений при проектировании системы питания пошли по накатанному пути. В этих автомобилях фильтр грубой очистки, двигатель бензонасоса, бензонасос, датчик указателя уровня топлива скомпонованы в один узел, который называется топливным модулем. Модуль поместили внутрь бензобака, при этом не предусмотрев возможность ремонта и демонтажа модуля без снятия бака.

Когда менять бензонасос на Форд Фокус 2 по регламенту

Учитывая качество нашего топлива и количество твёрдых фракций, которые могут попадать в бак при эксплуатации, о нормативном сроке службы топливного модуля можно забыть. Ремонт или замена узла проводится тогда, когда насос выйдет из строя или перестанет нагнетать в системе номинальное давление. Признаки поломки бензонасоса могут быть разными:

  1. После поворота ключа замка зажигания насос не включается, соответственно, двигатель не заводится. Работа электродвигателя топливного насоса хорошо слышна при незапущенном моторе. Если после поворота ключа сработало реле насоса (издало характерный щелчок), но насос не запустился, дело либо в контактах на коннекторах насоса, либо в электродвигателе, либо насос перегрелся (засорился) и заклинил.
  2. Недостаточное давление в топливной системе. В этом случае двигатель будет запускаться, но появятся провалы под нагрузкой, на высоких оборотах, при разгоне. При этом работа на холостых оборотах может быть вполне нормальной.
  3. Признак изношенного насоса на ранней стадии — сильный шум в районе бензобака при работающем двигателе. Шум будет говорить о том, что скоро насосу будет необходима замена.

Демонтаж топливного модуля будет нужен также при забитом фильтре грубой очистки, при замене или ремонте датчика уровня топлива.

Как своими руками снять бензонасос на Форд Фокус 2

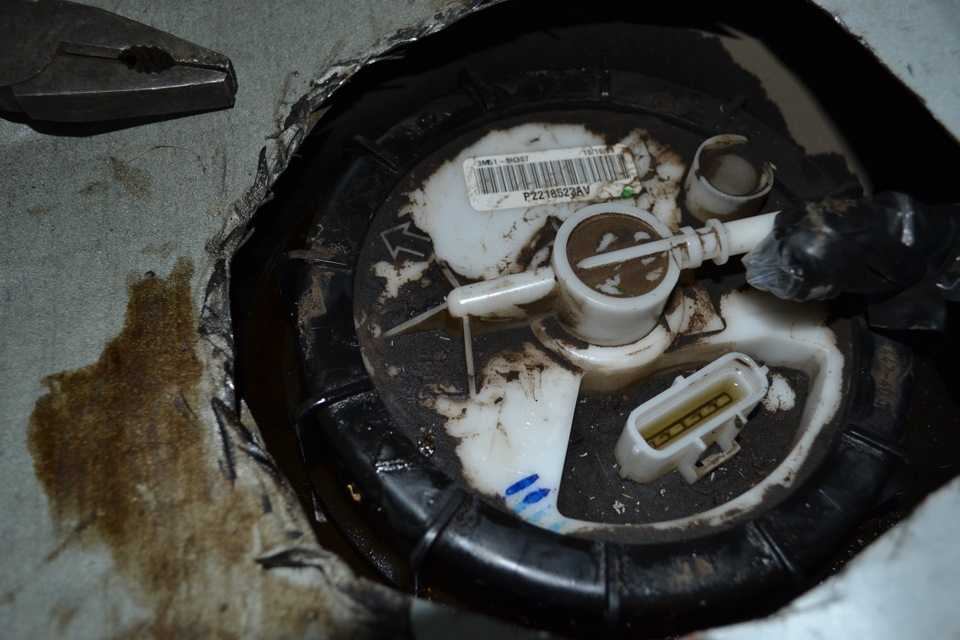

Вот такой вот пропил.

Перед тем как менять бензонасос, определимся с методикой, поскольку снимать модуль можно двумя способами — официально топливный модуль меняется только при снятом топливном баке. Есть и альтернативный способ : можно прорезать смотровой люк в днище автомобиля под подушкой заднего сиденья и так добраться до топливного модуля. Этот способ довольно популярен, но имеет некоторые минусы:

  • мы нарушаем целостность днища;
  • страдает шумоизоляция салона;
  • могут появиться дополнительные очаги коррозии;
  • появляется прямой контакт топливного бака с пассажирским салоном, страдает безопасность, особенно во время проведения работ, связанных с демонтажом топливного модуля.

Из плюсов — мы в любой момент можем провести ремонт или замену любого из элементов топливного модуля, достаточно будет снять подушку заднего сиденья.

Правильный метод (официальный)

Начнём с официального метода замены бензонасоса со снятием топливного бака. Работы на самом деле не так много, главное иметь смотровую яму, подъёмник или эстакаду.

  1. Сбрасываем давление в топливной системе. Для этого при выключенном зажигании вынимаем предохранитель бензонасоса F111, запускаем двигатель и на холостых оборотах вырабатываем топливо, оставшееся в трубках.
  2. Снимаем клемму с АКБ.
  3. Установив автомобиль на эстакаду или подъёмник, идём под машину.
  4. Снимаем топливный фильтр.

Как только сбросили давление, можете снять топливный фильтр.

Снимаем бак. Кому-ка, зато без варварства и пиления.

Новый бензонасос установлен.

Сборка бензобака и его установка проводятся в обратном порядке.

Замена топливного насоса из салона

Будьте готовы к тому, что при замене бензонасоса на Форд Фокус, без снятия бензобака Вам придётся пилить металл.

Этот способ предполагает замену насоса без снятия бака с автомобиля, но для этого необходимо прорезать с помощью ножниц по металлу люк в днище под задним пассажирским сиденьем. Работы нужно проводить либо на открытом воздухе, либо в хорошо проветриваемом помещении, чтобы избежать скопления бензиновых паров. Люк вырезаем, ориентируясь на жгут проводов, пропущенный в днище под напольным покрытием.

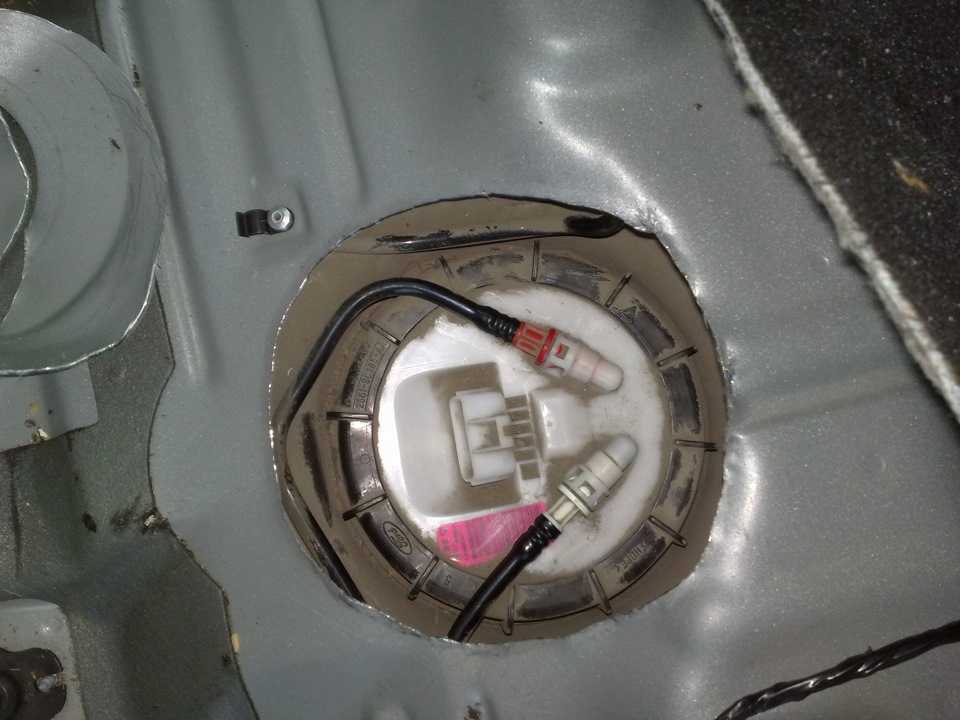

Для эстетики можно вырезать и круг, диаметром не менее 250 мм.

Диаметр люка должен быть не менее 250 мм, при вырезании окружности оставляем небольшой сектор для отгиба жести.

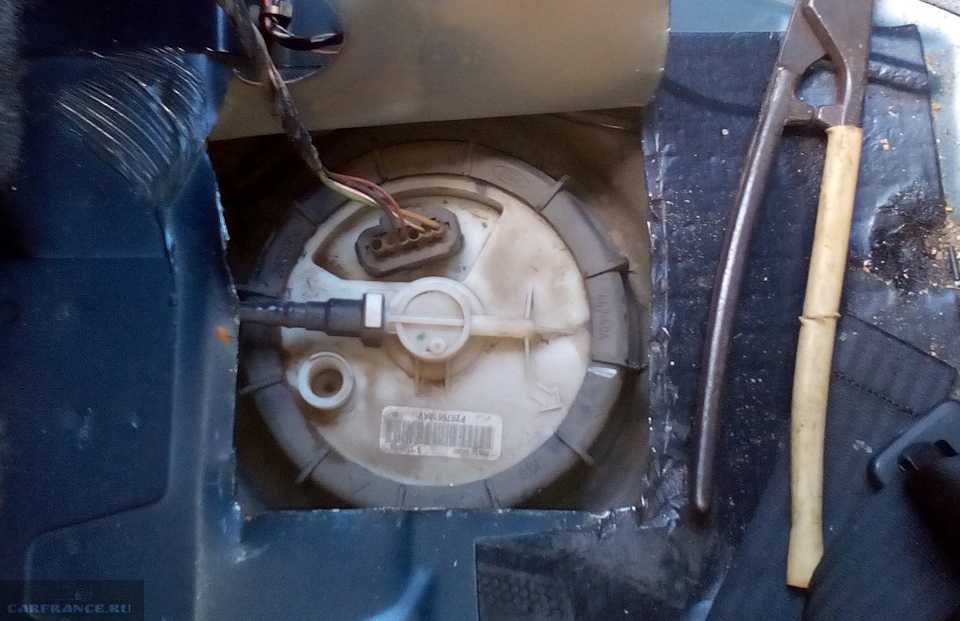

Вырезав люк, мы получаем доступ к бензонасосу, но работать с трубками и с резьбовой фиксирующей шайбой будет не так удобно, как при снятом баке. Все операции по снятию-установке насоса проводятся по такому же алгоритму, который описан выше, а люк можно закрыть новой накладкой из жести диаметром около 300 мм, посадив её на короткие саморезы.

Длина саморезов должна быть такой, чтобы не повредить пластиковый бак .

Артикулы бензонасоса и его параметры

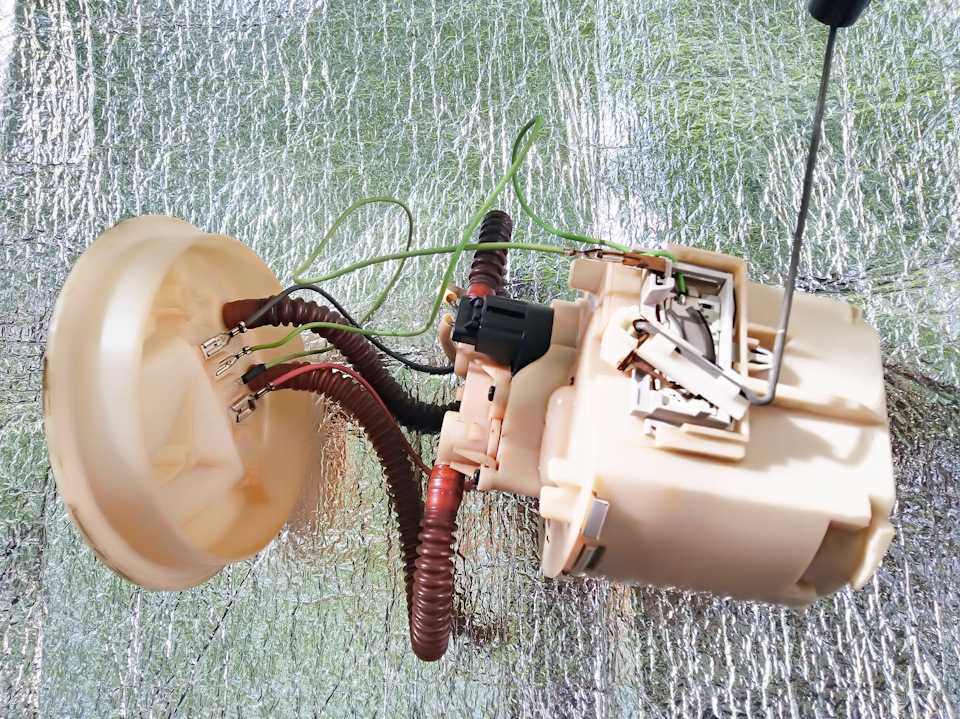

Старый и новый элемент бензонасоса.

Для замены бензонасоса покупаем модуль одного из перечисленных производителей:

  • Messmer или ERA с каталожным номером 775238;
  • EAS Ultimate EFU201029;
  • Mazda ZY08-13-35XG;
  • Mazda ZY08-13-35XF;
  • фордовские насосы с номерами 1345817, 1364663, 1388677.

Средняя цена топливного насоса — около 17 000 рубле й, а номинальное создаваемое давление должно быть в пределах 3,9-4,2 бар . Чистого всем бензина и удачной замены!

как поменять моторчик топливного насоса, фильтра, реле + видео » АвтоНоватор

Популярность автомобилей «Форд Фокус» в России связана с их надёжностью, доступностью и простотой в обслуживании. Однако отдельные узлы и детали имеют ограниченный срок службы, по истечении которого требуется их замена. Бензонасос является основным элементом топливной системы, и его своевременная замена позволит автовладельцу избежать более серьёзных неприятностей.

Содержание

  • 1 Бензонасос автомобиля «Форд Фокус»: производители, месторасположение и причины выхода из строя

    • 1.1 Производители

    • 1.2 Расположение

    • 1.3 Симптомы неисправностей

  • 2 Замена бензонасоса на автомобиле «Форд Фокус»

    • 2.1 Меры предосторожности

    • 2.2 Порядок действий при замене насоса

    • 2.3 Полезные советы

    • 2.4 Видео: замена топливного насоса на «Форд Фокус»

  • 3 Замена других элементов топливной системы

    • 3. 1 Сетка

    • 3.2 Фильтр

    • 3.3 Реле

Бензонасос автомобиля «Форд Фокус»: производители, месторасположение и причины выхода из строя

Бензонасос является основным узлом системы подачи топлива. Практически любая его неисправность приводит к остановке двигателя.

На автомобили «Фокус» первых поколений устанавливались стандартные топливные насосы. Начиная с 2007 года, производитель начал комплектовать машины устройствами с функцией аварийного отключения. Эта функция активируется в момент аварии и полностью прекращает подачу топлива в систему.

Производители

На новых автомобилях «Форд Фокус» установлены бензонасосы фирмы Visteon. Это американская корпорация, производящая и поставляющая комплектующие практически для всего семейства автомобилей «Форд». Сейчас представительства Visteon работают и в России, поэтому автовладельцы «Фокус» всегда смогут приобрести необходимую запчасть в оригинальном исполнении.

На корпусе оригинального топливного насоса обязательно должна иметься жёлтая наклейка производителя

Из неоригинальных комплектующих рекомендуют покупать топливные насосы производства фирм Mesmer и Era. Они достаточно надёжны и стоят гораздо ниже, чем Visteon.

Расположение

Добраться до бензонасоса в автомобиле «Форд Фокус» достаточно сложно. Производитель не предполагал, что российские автовладельцы будут менять его самостоятельно, и установил насос в бензобак.

На автомобиле «Форд Фокус» топливный насос погружен в бензобак

Симптомы неисправностей

Замена бензонасоса, скорее всего, понадобится, если:

  • при нажатии на педаль акселератора двигатель начинает работать рывками;

  • на холостых оборотах двигатель работает нестабильно, с «провалами»;

  • автомобиль не заводится с первого раза;

  • расход топлива значительно выше обычного.

Вышедший из строя элемент восстановлению не подлежит, поэтому не стоит пытаться его отремонтировать.

Замена бензонасоса на автомобиле «Форд Фокус»

Снятие бензобака и демонтаж насоса — процедуры довольно трудоёмкие. Однако российский умельцы придумали, как добраться до нужных элементов, не снимая бензобак.

Меры предосторожности

При замене бензонасоса возможно вытекание и разбрызгивание топлива. Поэтому все работы следует выполнять на открытом воздухе. Если же вы решили выполнять работу в гараже, то его необходимо полностью проветрить. Для защиты используйте резиновые перчатки и респиратор.

Порядок действий при замене насоса

Перед началом работ убедитесь, что автомобиль неподвижен. Включите первую передачу и поднимите рукоятку стояночного тормоза.

Кроме нового насоса, вам понадобятся следующие инструменты и расходные материалы:

Выполните действия в следующем порядке:

  1. Установите на его место новый топливный насос с новым уплотнителем.

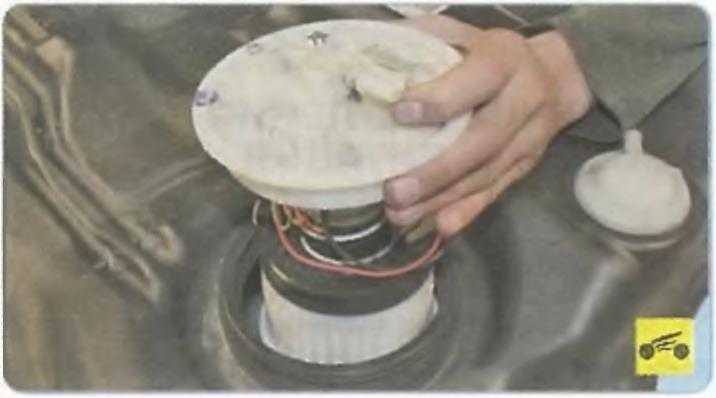

    Аккуратно вытащите насос из бензобака

  2. При демонтаже насос не сможет пройти через люк, поэтому размер отверстия нужно увеличить. Для этого на металлической панели ножницами следует вырезать круг диаметром около 25 см. Чтобы не порезаться, отогните края расширенного отверстия.

    Люк топливного насоса расположен под задними сидениями автомобиля

  3. Откройте задние двери и уберите из салона подушки задних сидений.
  4. Под ковриком найдите металлическую панель — под ней находится люк топливного насоса.

    При демонтаже следует ножницами по металлу увеличить отверстие, в котором установлен бензонасос

  5. От насоса отсоедините все топливные магистрали. Соблюдайте осторожность — из трубок может политься бензин. Лучше заранее обложить всю поверхность панели ветошью.
  6. Для снижения давления в системе подачи топлива заведите двигатель — он несколько минут поработает и заглохнет.
  7. Подденьте плоской отвёрткой уплотнительное кольцо и аккуратно вытащите насос из бака.

    Установите новый насос на место старого

  8. Подсоедините топливные магистрали.

Полезные советы

Работу выполняйте крайне аккуратно, чтобы не повредить топливные магистрали. Не направляйте трубки с бензином себе в лицо — топливо находится в них под высоким давлением.

Если вы никогда не работали ножницами по металлу, сначала по окружности тонким сверлом проделайте несколько отверстий. Это заметно облегчит процесс резки. При этом старайтесь не задевать пластмассовый корпус бензобака.

После установки нового насоса необходимо каким-либо образом закрыть вырезанное отверстие. Некоторые автовладельцы просто заклеивают его малярным скотчем, другие вырезают из листового металла крышку и крепят её к поверхности. Затем коврик и подушки задних сидений возвращаются на место.

Видео: замена топливного насоса на «Форд Фокус»

Замена других элементов топливной системы

К числу элементов топливной системы, которые следует периодически менять, относятся сетка, фильтры и реле.

Сетка

Сетка бензонасоса — это первый фильтр топлива.

Именно на ней скапливается грязь, поступающая в бак вместе с некачественным бензином. Поэтому сетку иногда приходится чистить или менять.

Замена сетки не представляет собой особых сложностей:

  1. Тряпкой или ветошью насухо протрите снятый бензонасос — на нём не должно быть капель бензина.

  2. Отогните фиксаторы в верхней части насоса и снимите сетку.

  3. Установите новую сетку и закрепите её фиксаторами.

Старая (слева) и новая (справа) сетки топливного насоса

Если на поверхности старой сетки нет механических повреждений, её можно почистить под высоким давлением.

Таким простым способом можно вернуть бензонасосу работоспособность.

Фильтр

Производитель рекомендует менять топливный фильтр на «Форд Фокус» каждые 30 тыс. км пробега. Однако, принимая во внимание качество отечественных дорог, этот показатель снижается до 20–25 тыс. км.

Топливный фильтр очищает бензин от грязи

Топливный фильтр во всех автомобилях «Форд Фокус» располагается в бензобаке, под креслами задних сидений. Порядок действий при его замене следующий:

  1. Загоните автомобиль на смотровую яму или эстакаду.

  2. Извлеките из блока предохранителей элемент, отвечающий за работу бензонасоса (голубого цвета).

  3. Запустите двигатель и дождитесь, пока он не израсходует всё топливо и не заглохнет.

  4. Убедитесь, что бензина в системе не осталось, запустив двигатель ещё раз.

  5. Топливный фильтр находится в нише справа от бензобака.

    Топливный фильтр расположен внизу справа от бензобака

  6. От фильтра отсоедините разъём. При этом зелёный провод не трогайте — он обеспечивает возврат топлива в систему.

  7. Аккуратно отсоедините топливные трубки — в них может оставаться бензин.

    При замене топливного фильтра трубки отсоединяются с двух сторон

  8. Гаечным ключом на 8 отверните болт крепления фильтра.

  9. Снимите фильтр вместе с креплением.

  10. Гаечным ключом на 7 отсоедините его от кронштейна и установите на это место новый фильтр.

  11. Закрепите фильтр вместе с креплением на кузове автомобиля.

  12. Присоедините все топливные трубки, тщательно очистив их перед этим от пыли и грязи. При правильном соединении разъёмов вы услышите лёгкий щелчок.

  13. Верните на место предохранитель.

Реле

Причиной остановки бензонасоса может быть также перегоревший предохранитель или вышедшее из строя реле. Это легко устраняется заменой неисправных элементов на новые.

Предохранитель бензонасоса имеет голубой цвет

Коробка с реле и предохранителями расположена слева от двигателя за куполом стойки амортизатора. Предохранитель бензонасоса имеет голубой цвет, реле — чёрный.

Реле, отвечающее за подачу питания к бензонасосу, имеет чёрный цвет

При замене щипцами из гнезда вынимается неисправный предохранитель или реле, а на его место устанавливается новый.

Самостоятельная замена топливного насоса автомобиля «Форд Фокус» осложнена крайне неудобным его расположением. Тем не менее при наличии желания и свободного времени эту работу сможет выполнить любой автовладелец. При этом следует лишь тщательно следовать предложенным рекомендациям.
