почему не работают противотуманки и как снять ПТФ по схеме
02.03.20222 627 1 3 Световые и звуковые приборы
Автор:Иван Баранов
Безопасность движения при плохой видимости во время дождя или тумана обеспечивают противотуманки. Поэтому важно, чтобы они находились в рабочем состоянии. В статье рассматриваются ПТФ, особенности работы, дается инструкция, как выполняется замена противотуманной фары.
Содержание
- 1 Особенности работы ПТФ
- 2 Распространенные неисправности туманок и способы их устранения
- 3 Инструкция по демонтажу и замене противотуманной фары
- 3.1 Фотогалерея «Замена противотуманок»
- 4 Видео «Замена ПТФ»
[ Раскрыть]
[ Скрыть]
Особенности работы ПТФ
Эти осветительные приборы отличаются излучаемым светом. Они могут гореть желтым или белым светом, главная их особенность в том, что они не освещают туман впереди, упираясь в него лучом, а создают плоский, широкий луч, который стелется вдоль дороги.
Освещение дорожного полотнаДля обеспечения хорошей видимости при плохих погодных условиях, нужно соблюдать следующие два правила:
- Отрегулировать точно границу пучка света, излучаемого оптикой. Луч не должен светить выше указанной горизонтальной плоскости.
- Фонарь должен находиться на минимальном расстоянии от дорожного полотна. При таких условиях легче настроить точно границу пучка света.
Становится ясно, что данные источники освещения необходимы, чтобы обеспечить хорошую видимость на дороге при сложных метеорологических условиях.
Для обеспечения качественного света луча необходимо следить за состоянием поверхности плафона: полировать, устранять царапины, которые уменьшают пропускную способность стекла.
Распространенные неисправности туманок и способы их устранения
Основной причиной неисправности противотуманок являются окислительные и коррозийные процессы.
Причины, по которым не горят противотуманки, могут быть следующие:
- перегорел предохранитель;
- перегорели лампочки;
- нет контакта в реле;
- неисправна кнопка выключения;
- плохой контакт на массу кузова или самих ПТФ;
- неверное подключение;
- окисление контактов.
Для диагностики и устранения неполадок понадобится тестер и набор инструментов. Самой распространенной неисправностью электрооборудования является перегоревшие предохранители. Если они сгорели, их нужно поменять.
Если с предохранителями все в порядке, то нужно проверить лампочки в фарах. Они могут перегореть в результате короткого замыкания, или по причине естественного износа. Проверить исправность лампы можно с помощью заведомо рабочего источника света. Важно, чтобы цоколь у исправной лампы был такой, какой цоколь у нерабочего элемента. Заменить лампочку можно не снимая ПТф (автор видео – MegaMeyhem).
Если после устранения перечисленных причин не работают противотуманки, то, возможно, неисправна кнопка включения, которую легко заменить. Могут окислиться контакты, тогда их следует зачистить. Если не горят противотуманные фары после самостоятельного подключения возможно неверное соединение проводов.
Схема подключения туманокЕсли необходим ремонт противотуманных фар, то в него может входить замена стекла противотуманной фары, или ее лампы. Возможно, что повреждена облицовка противотуманной фары, тогда понадобится снятие противотуманной фары и меняется рамка противотуманной фары, крепящиеся с помощью кронштейна. В любом случае, перед тем как разобрать противотуманную фару для ремонта или замены стеклянного плафона, необходимо демонтировать противотуманку, открутив винты крепления к кронштейну.
Инструкция по демонтажу и замене противотуманной фары
Замена противотуманной фары может понадобиться, если не работает весь узел или значительно ухудшилось качество светового луча. При замене чаще всего необходим демонтаж бампера. Именно на нем находится заглушка противотуманной фары.
После того, как откроются крепления оптики к кронштейну, нужно соответствующим инструментом открутить крепеж от кронштейна. Далее нужно отсоединить штекер и можно снимать противотуманку. Если нужно заменить полностью узел, то устанавливается новая деталь.
Фотогалерея «Замена противотуманок»
1. Отсоединяем штекер с проводами. 2. Откручиваем болты крепления. 3. Готовим комплект для замены.Если меняется рамка противотуманной фары, отражатель или стекло, то необходимо разобрать противотуманку. Для этого ее нужно хорошо прогреть, например, феном, чтобы расплавился герметик, а затем можно разбирать ПТФ.
Установка заменяемой или отремонтированной оптики выполняется в обратном порядке: присоединяется штекер, устанавливается противотуманка на штатное место, закручиваются болты крепления к кронштейну. На последнем этапе возвращаются на место либо подкрылки, либо бампер.
Загрузка …
Видео «Замена ПТФ»
В этом видео демонстрируется, как снять противотуманки, и как заменить их (автор ролика — Сергей Глазырев).
Была ли эта статья полезна?
Спасибо за Ваше мнение!
Статья была полезнаПожалуйста, поделитесь информацией с друзьями
Да (100. 00%)
Нет
ПДД – противотуманные фары: какие и когда можно использовать?
Давайте разберемся, что говорит ПДД о противотуманных фарах? Каких видов они бывают? Куда устанавливать такие фары? Как правильно пользоваться, чтобы не нарушать правила и никому не доставлять неудобств?
Противотуманные фары и фонари
Подобный тип источника света входит в общую систему освещения автомобиля. Светотехника предназначена для более интенсивного освещения автодороги ночью, а также в непогоду, когда видимая дистанция недостаточна для безопасного передвижения. К этой системе относятся:
- Приборы головного света, задние огни и стоп-сигналы.
- Освещение автосалона, подсветка бардачка, багажного отделения.
- Передние противотуманные фары и задние противотуманные фонари.
- Подсветка регистрационных знаков и приборов информационной панели управления.
Виды противотуманок
По ПДД применение противотуманных фар разрешено официально, многие производители оснащают противотуманками выпускаемые авто на заводе. Но также выпускается множество универсальных видов сторонними компаниями. По типу бывают:
- Передние противотуманные фары;
- Задние противотуманные фонари.
По конструктивным особенностям различаются по источнику применяемого света. Распространенные виды противотуманных фар:
- Галогенные. Относительно недорогие источники света, востребованные среди автолюбителей. К недостаткам можно отнести короткий срок службы ламп. При интенсивной эксплуатации требуют частой замены;
- Ксеноновые. Характеристики светового спектра лучше, чем у галогенных ламп. Достаточно долго работают. Цена довольно высокая;
- Светодиодные противотуманки. Самая высокая ценовая категория. Лампы с отличным световым лучом. Имеют продолжительный срок службы. Лампы склонны к перегреву. Требуют достаточно хорошей вентиляции.
Как определить предел видимости?
Использование противотуманных фар ПДД строго регламентировано. Плохая видимость дорожного полотна — это когда обзор до впереди идущей машины менее 300 метров в обстановке сумерек, а также в ситуации, когда льет дождь, стоит туман или интенсивно идет снегопад. Как определить на глаз в непогоду, что видимость ограничена? Необходимо сосчитать опоры линии электропередач, которые установлены вдоль автодороги. Если видно менее 6 штук, то обзор затруднен и составляет менее 300 метров. Расстояние между столбами равно пятидесяти метрам. В таких условиях необходимо снизить скорость автомобиля и быть предельно внимательным.
Когда используются противотуманки?
Согласно норме № 19.4 ПДД, противотуманные фары передние предназначены для дополнительной подсветки проезжей части ночью или когда наступают сумерки совместно с устройствами головного света. Использование разрешено на неосвещенных участках или в условиях ограниченной видимости вызванной погодными явлениями. А также как ходовые огни, взамен ближнего света, согласно пункту № 19.5, днем. Подробное разъяснение ПДД и ГОСТ можно прочесть в этой статье: https://businessman.ru/new-dnevnoj-xodovoj-ogon-razyasnenie-gost-i-pdd.html.
В отношении работы фонарей, находящихся сзади, действуют отдельные нормы. Когда включать по ПДД противотуманные фары, установленные в корме автомобиля? Задние противотуманки предназначены только для дополнительного обозначения автомобиля в обстановке плохой видимости: тумана, снегопада, сильного ливня и прочего. Включение в обычной ситуации запрещается.
Установка
Стоит уделить внимание правильному монтажу дополнительных источников освещения. Установка противотуманных фар по ПДД в России имеет некоторые особенности и ограничения:
- Излучаемый свет должен быть молочно-белого спектра или иметь ярко-желтый цвет.
- Разрешается монтаж только парных источников направленного света. Используемый вид лампы должен быть однотипным.
- Установка дополнительного устройства возможна не выше уровня стационарных фар автомобиля. Нижняя точка должна быть выше 25 сантиметров от поверхности дорожного полотна.
- По габаритам транспортного средства разнос не может превышать 40 см (при ширине машины 1.3 м) и 60 см (для остальных).
- Подключение противотуманных фар необходимо вывести на отдельный тумблер.
- Угол излучаемого светового луча должен быть в пределах от -10 до +15 градусов по вертикали.
- Горизонтальный угол должен быть в пределах от -10 до +45 градусов.
Точное место установки правила не регламентируют.
Задние противотуманные фонари
Запрещается подключение задних противотуманных фонарей совместно со стоп-сигналами. Также не разрешено включать задние противотуманки, если общая видимость равна или выше 300 метров. Такие ограничения имеют объективные причины. Яркость, которую имеют задние противотуманные источники света, максимальная из всех огней, присутствующих в кормовой части автомашины. Они даже ярче стоп-сигналов. При достаточной видимости в нормальных погодных условиях вызывают ослепление водителей позади идущих авто. Также категорически недопустимо совмещать кнопки включения, отключения передних и задних противотуманных фар.
Дополнительные светодиодные фонари
Что говорят правила об установке противотуманных светодиодных фар? Чтобы ответить на этот вопрос, давайте начнем с главных приборов головного света. Можно ли менять лампы головного света, которые рекомендует производитель, на ксенон или светодиоды? ПДД дают точный ответ, если производитель рекомендует или мог устанавливать не галогеновые рассеиватели света на конвейере для конкретной модели авто, то «модернизация» допустима. Если сказать проще, все что предусмотрено в комплектации автомашины — допустимо, все что не предусмотрено — запрещено.
Если просто взять и заменить галогеновые лампы на светодиодные противотуманные фары, то из-за конструктивных особенностей фары (линза рассеивателя работает правильно только с предназначенной для нее лампой) хорошего эффекта почти не получится. Фары, конечно, будут излучать больше света, но формирование пучка будет неправильным. Желаемого результата без замены самих фар достичь не удастся, кроме ослепления встречных водителей авто.
Все те же правила распространяются и на противотуманки со светодиодами. Установка не предусмотренных заводом-изготовителем противотуманных фар по ПДД (статья № 12 пункт № 5) предусматривает наказание. Эксплуатация автомобиля со световыми приборами, не предназначенными для конкретной модели, незаконна. Приведет к лишению водительского удостоверения на срок от 6 до 12 месяцев с конфискацией источников света.
Фотографии предоставлены интернет-агентством «ДримТрейд»
Противотуманные фары на ВАЗ 2110: схема подключения своими руками, нюансы
Содержание:
- Зачем нужны противотуманки
- Вопрос цвета стекла для противотуманных фар
- Материалы и инструменты
- Установка
Если установить противотуманные фары на ВАЗ 2110, вы сможете убить двух зайцев одним выстрелом. А именно — преобразить внешний вид автомобиля, и повысить уровень собственной безопасности, добавить комфорта езде в ночное время суток.
Киржач с лампой h2
Потому сегодня мы расскажем о том, как подключить противотуманные фары на ВАЗ 2110, что для этого потребуется и какого результата вы в итоге сумеете достичь.
Зачем нужны противотуманки
Само название «противотуманные» фары уже говорит об их сути. Их свет проникает через туман, стену дождя, способствует более эффективному освещению дороги.
Наличие ПТФ дает три важных плюса.
- ПТФ или противотуманки, характеризуются более плоским световым потоком, который буквально стелится над землей, распространяется в большей степени в ширину, нежели в высоту. Это сделано специально, поскольку температура дорожного полотна выше температуры воздуха, тумана, потому он не опускается на саму землю. Следовательно, противотуманки обеспечивают определенную дальность свечения по сравнению с обычными фарами. Вы будете видеть примерно на 10 метров дальше, чем при работе ближнего света.
- Ширина светового луча ПТФ позволяет видеть разметку, обочину, что позволит вовремя совершить манёвр, не оказаться за пределами дорожного полотна. Увы, в условиях тумана это распространенное явление. Причем намного чаще страдают те, у кого противотуманок нет. Это факт.
- ПТФ не слепят встречные машины, но позволяет им видеть вас. Только при условии грамотно выполненной регулировки фар, конечно же. Следовательно, противотуманные фары на машине оказывают большое влияние на безопасность, сигнализируя встречным машинам о вашем приближении.
Вопрос цвета стекла для противотуманных фар
На старых автомобилях стекло противотуманных фар имело желтый цвет, потому многие считают, что так должно быть и сейчас, это правильнее и эффективнее.
На самом деле все обстоит иначе. Сегодня лидеры автопроизводства используют исключительно прозрачные стекла для противотуманных фар, которые во многих компонентах лучше желтых.
Нынешние противотуманки на ВАЗ 2110 доступны в двух исполнениях — прозрачные и рифленые. Большинство выбирает прозрачные стекла, хотя по факту рифленые лучше. Они обеспечивают четкий направленный луч, способный с самой лучшей стороны себя показать во время тумана или дождя.
youtube.com/embed/ESdvuvM-yb0?rel=1&wmode=transparent» frameborder=»0″ allowfullscreen=»»>Материалы и инструменты
Вы легко можете купить готовый комплект ПТФ со всеми проводами, и тогда не придется разбираться, где находится реле противотуманных фар на ВАЗ 2110. Однако если приобрести запчасти отдельно, это разнообразит варианты установки, плюс позволит финансово сэкономить.
Комплект для подключения
Потому закупить нужно следующее:
- Два комплекта фар;
- Колодки из пластика;
- Рамки для фар;
- Клавишу с желтым индикатором для нее;
- Реле;
- Проводку. Выбирайте вариант с двумя медными жилами и двойной изоляцией, к примеру ШВВП2. Подойдет сечение 0,5 мм, но если лампы будут мощными, лучше 0,75мм;
- Клеммы на массу;
- Клеммы мама/папа — широкие и узкие клеммы.
Маму-папу брать в комплекте с проводами не стоит. Их лучше обжать с помощью пассатижей, когда проводка уже будет соединена.
Обратите внимание на то, какая у вас торпедо.
Если она старого образца, покупайте комплект противотуманок для ВАЗ 2110, а если евро торпедо, тогда лучше использовать ПТФ для ВАЗ 2115.Что касается лампочки, то мощности в 55В более чем достаточно. Брать дешевые противотуманки настоятельно не рекомендуем, поскольку срок их службы очень непродолжительный.
Установка
К приобретенному комплекту предлагается всегда схема подключения противотуманных фар на ВАЗ 2110, потому особых проблем возникнуть не должно. Но учтите, возможно что-то придется подкорректировать, отрегулировать для обеспечения эффективной работы.
Схема подключения
Перед тем как установить противотуманные фары на ВАЗ 2110, нужно определиться с местом их расположения. Если конструкцией авто не предусмотрено место для них, тогда монтировать будет под передний бампер.
Схема подключения ПТФ выглядит следующим образом.
- Прокладываем проводку противотуманных фар на ваш автомобиль. Делается это через левую часть под капотом по крылу. Примерно так же проходит основная проводка.
- Теперь нужно подключить питание на кнопку, которая расположится на приборной панели. Согласно заводской схеме, питание устанавливается от предохранителя на правых габаритах. Но можете воспользоваться кнопкой включения света или выводом от замка зажигания к включению головной оптики. То есть в такой ситуации противотуманки будут включаться при включенном зажигании. Некоторые берут питание от вывода на габариты. Это делать можно, но не рекомендуется. Если вы забудете отключить ПТФ, аккумулятор вскоре сядет.
- Соединяем штекеры с фарами. Если после этого не горят противотуманки на ВАЗ 2110, в схеме была допущена ошибка. Проверьте каждый элемент цепи. Определить где находится реле противотуманных фар на ВАЗ 2110 не сложно, потому убедитесь в наличии щелчка реле. Если он присутствует, тогда катушка его активирует. Не редко приходится менять реле.
Последний этап установки начинается уже после того, как все провода были подключены, питание заведено, и свет противотуманок пролился наружу. Речь идет о регулировке.
Проверить, правильно ли светят ПТФ, достаточно просто. Выезжайте на дорогу и смотрите, как работают противотуманные фары. Если свет направлен немного вниз, световой поток задевает как дорожное полотно, так и обочину, значит все работает идеально, и можно не опасаться гнева встречных водителей, которых вы будете слепить.
Если же имеются отклонения от нормы, обязательно выполните регулировку. Эту работу можно выполнить самостоятельно, но потребуются идеальные условия помещения. Потому лучше доверьтесь специалистам с автосервиса, у которых имеется специальный стенд, ровная площадка, оборудование для регулировки.
Загрузка …
схема, пошаговая инструкция Установка противотуманок ВАЗ 2114
Выясняем какие ПТФ лучше подходят на ВАЗ 2114
Хорошее освещение дороги очень важно для безаварийной езды. Противотуманные фары обеспечивают лучшую видимость в плохих погодных условиях. Уже сегодня ночью их используют для лучшего обзора как дополнение к дальнему свету. Так что в какой-то момент возникает вопрос, какие ПТФ лучше на ВАЗ 2114?
1-я серия ВАЗ 2114 не имел противотуманок. На последних модификациях, разумеется, автомобили, на которых в комплекте идут ПТФ, а на других для установки предусмотрены заглушки бампера.
Есть водители, которых устраивает стандартный вазовский вариант ПТФ. Увы, большинство из них ищут и объединяются для того, чтобы выбрать наиболее подходящую модель для собственного автомобиля.
Типы противотуманных фар
Противотуманные фары бывают 4,5 видов:
Стандартные фары выпускаются под конкретную модель автомобиля с такими же креплениями и кузовом, по образу и подобию оригинала.
Универсальные фары имеют крепления, позволяющие устанавливать их на любой автомобиль в местах заглушек на бампере, за решеткой радиатора или подвесить фары на бампер.
В зависимости от типа ламп фары делятся на:
Галогенные лампы дешевле других вариантов. Однако они часто перегорают и их нужно часто менять.
Ксеноновые фары лучше галогеновых ПТФ освещают дорогу и служат дольше. Но суровый свет ослепляет встречных водителей , и вы получите штраф за чрезмерную яркость фонарей.
Светодиодные фары более экономичны и даже не дают такой нагрузки на аккумулятор, как предыдущие два типа фар. Они долговечны и отлично освещают дорогу. При неправильной установке вентиляции, другими словами, вентиляционные светодиодные фары перегреваются и приходят в негодность.
ПТФ выпускаются в пластиковом, алюминиевом и магниевом корпусах. Варианты из дюралюминия и магния считаются более прочными и надежными.
Противотуманные фары оснащены пластиковыми или стеклянными рассеивателями. Пластиковые рассеиватели со временем мутнеют и хуже пропускают свет, что влияет на обзорность на дороге и безопасность вождения. Если выбраны фары со стеклянными линзами, убедитесь, что дизайн предназначен именно для них, их можно менять.
Если противотуманные фары не используются, то для наилучшей сохранности, естественно, закройте их пластмассовыми заглушками.
Критерии выбора
Для определения противотуманные фары ставятся на ваз 2114, нужно знать правильные аспекты выбора.
Поставить противотуманки на тринашку! Люкс бампер и как подключить ПТФ. Будни тазовода № 39

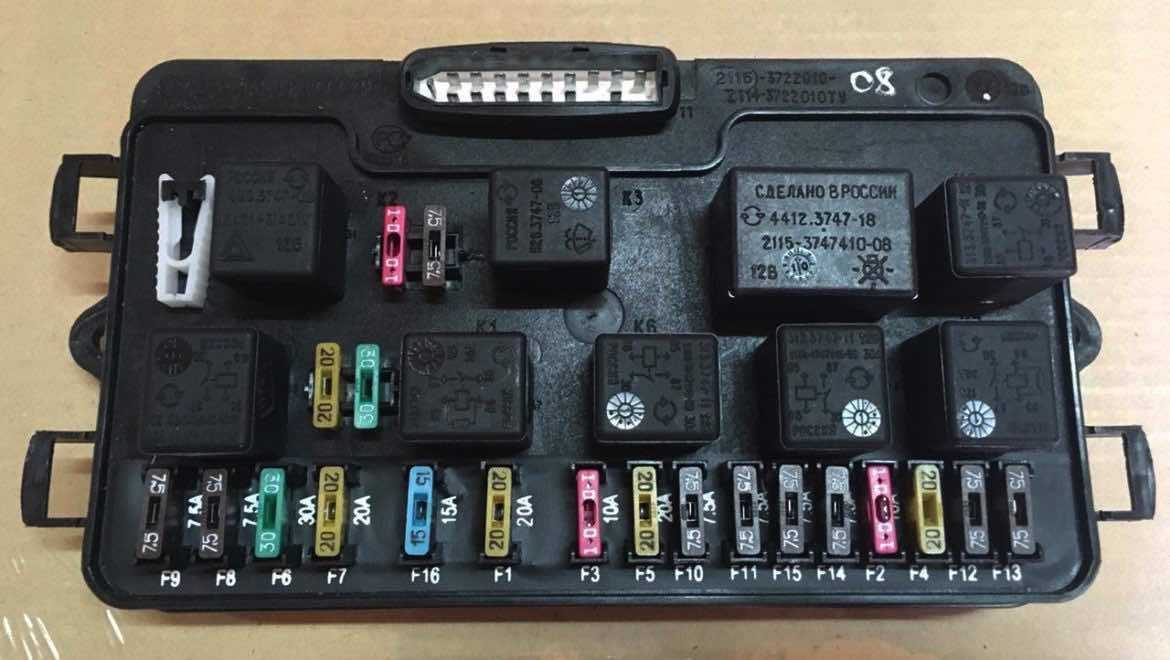

Бампер Блок предохранителей Противотуманные фары .
Фары противотуманные КИРЖАЧ х2 ВАЗ 2115 распаковка установка на автомобиль и проверка
Фары головного света. 900 рублей пара светильников Маяк h2 100% Супер свет. 200 рублей за пару Монтажные работы. бесценный.
- Сильное тело. Для ситуации на российских дорогах корпус фары должен быть изготовлен из материала, стойкого к повреждениям и перепадам температур. Лучше, чтобы в конструкцию входили заглушки.
- Надежный крепеж и наличие проводов, реле и крепежа в комплекте.
- Широкое световое пятно, равномерное распределение света и низкие потери на рассеяние и преломление.
- Регулировка и регулировка светового пятна по вертикали и горизонтали.
- Без ослепления Встречные водители .
- Легкая замена перегоревшей лампы. В покупке посмотрите, где аннотации по замене лампы. Чем проще и быстрее ее можно будет поменять, тем меньше времени придется потратить, если лампа вдруг перегорит. Идеально, если после замены лампы следующая регулировка не требуется.
- Доходность. При выборе фар старайтесь не подвергать чрезмерной нагрузке проводку и генератор. Лампы мощностью до 55 Вт почти всегда будет достаточно.
- Толстые прочные линзы.
- Отличные аэродинамические характеристики.
- Соответствие конструкции машины.
Модельный ряд
Определившись с аспектами, выбираем противотуманные фары на ВАЗ 2114, что лучше и лучше .
Из имеющихся ПТФ на ВАЗ 2114 в большинстве случаев устанавливаются следующие модели:
На 2114 ставят как штатные фары от последних модификаций Самары, так и фары от Нивы, Шевроле Нивы, Лады Приоры и других моделей .
Фары Автосвет (Киржач) считаются хорошими по качеству и цене, увы, при совершении покупки их необходимо осматривать, чтобы фары не оказались подделкой.
Если вы устанавливаете фары Bosch, то их необходимо дополнительно загерметизировать в районе болтов под стеклом, иначе под фары может попасть вода.
Лучшими характеристиками считаются фары Hella, но они, увы, дорогие.
Китайские фары дешевле всех аналогов. В основном они используются в качестве замены ближнего света для индикации ходовых огней в дневное время.
Соединение ПТФ
Сложностей в креплении фар к кузову нет. Они устанавливаются в стандартные отверстия, из которых вынимаются фары предыдущего комплекта или заглушки. Если отверстия не предусмотрены, конечно же вырежьте их ножом или просверлите в пластиковом бампере. Еще проще прикрепить фары к зазору рядом с номером, так как его еще называют радиатором.
Чтобы не сверлить дырки в бампере, есть вариант поставить бампер от 2115 с готовыми отверстиями под ПТФ.
Противотуманные фары необходимо врезать только после габаритных огней. Если вам сложно найти реле переключения световых сигналов и подключения фар, лучше обратиться к автоэлектрику.
Регулировка ПТФ
Штатная регулировка не предусмотрена даже на автомобилях с ПТФ. Если после нескольких лет эксплуатации автомобиля, оснащенного ПТФ, или вы самостоятельно установили фары, требуется регулировка фар, так как направление светового пятна не будет соответствовать правилам.
Если изменить углы наклона в самой фаре нереально, используйте прокладки, прокладки и другие приспособления. Для проведения работ требуется специальный щит. Если есть желание, есть вариант нарисовать на гараже такую же сетку, как и на щитке, и настроить ближний, дальний свет и ПТФ самостоятельно.
Противотуманные фары предназначены для обеспечения оптимального освещения дороги при движении в тумане. Поэтому многие автовладельцы, чтобы обезопасить себя во время движения в непогоду, используют ПТФ. Из этого материала вы узнаете, как установить противотуманные фары на автомобиль ВАЗ 2114 и как правильно подключить оптику.
[Скрыть]
Способы установки
Поставить противотуманные фары на ВАЗ 2114 можно тремя способами:
- Купить специальный тюнинговый бампер, в котором уже установлены ПТФ. Как правило, изготовлением таких бамперов занимаются специализированные тюнинг-ателье, где их тоже можно подключить. Эта процедура стоит недешево.
- Крепление на бампер «четверки» от 15-й модели ВАЗ с наличием мест для установки вазовских фар. Вам останется только купить комплект ламп и установить их самостоятельно.
- Приобрести противотуманные фары для ВАЗ 2114 с так называемыми стеклами — облицовочными элементами под фары, и установить их. Этот метод будет рассмотрен более подробно.
В комплект противотуманок входят лампы, реле включения, необходимые провода и кнопка подключения. Также в комплект должен входить съемник соединения. При покупке новых ПТФ необходимо учитывать их форму, иначе могут возникнуть сложности в плане крепления оптики. Как показывают отзывы, лучший вариант для «четверки» — купить оптику производителя «Киржач» (автор видео — канал CAR LIFE GENDOLH BELIY).
Установка фар
Как подключить противотуманные фары? Процедура установки и подключения подробно описана ниже. Сразу оговоримся – при необходимости в туманки можно установить ксеноновые лампы. Ксенон в ПТФ будет гореть гораздо ярче, если сравнивать с традиционными лампами накаливания, но и стоимость его будет на порядок выше. Так как бампер на ВАЗ 2114 не имеет соответствующих мест для крепления противотуманной оптики, автовладельцу придется изготавливать их самостоятельно.
Все работы по установке оптики производятся на демонтированный бампер. Если вы не знаете, как снять этот элемент кузова, то вам нужно просто открутить фиксирующие его крепления. Сам бампер нуждается в очистке, его желательно установить на уровне нижнего воздухозаборника, под оптикой головного освещения. Установку фонарей следует производить в специально отведенные места на бампере – так называемые стаканы.
Эти стекла необходимо разметить в соответствии с размерами самой оптики, после чего в бампере сделать соответствующие отверстия. Вырезание отверстий осуществляется с помощью электролобзика, а острые края на них желательно обработать наждачной бумагой или напильником. ПТФ должны максимально плотно входить в отверстие, поэтому их необходимо надежно зафиксировать хомутами. Когда установка оптики завершена, бампер можно ставить обратно на автомобиль.
Подключение ПТФ и клавиши управления
Как подключить устройство и кнопку включения? Как мы уже сообщали, в комплекте должна быть схема, с которой вы без проблем разберетесь. В первую очередь необходимо установить проводку в блок предохранителей, расположенный в моторном отсеке. Открутите винты крепления блока и найдите колодки Ш7 и Ш8.
К этим блокам необходимо подключить проводку и реле, которое идет в комплекте, схема следующая:
- Кабель от разъема 87 — это масса, которая подключается к кузову.
- Выход 85 должен вести прямо к Ш7.
- Контакты 30 (к 8) и 86 (к 1) подключаются к разъему Ш8.
Недалеко от блока необходимо выбрать место, где будет монтироваться реле. Схема подключения ПТФ не отличается особой сложностью – для их включения необходимо использовать специальную кнопку, которая монтируется в салоне. На центральной консоли есть специальное место для крепления этой кнопки. Под панелью находится специальный блок, который необходимо соединить с ключом, после чего панель монтируется обратно.
Для проверки работоспособности оптики необходимо включить габариты, после чего активируются противотуманки. При выключении ПТФ также должен автоматически отключаться. Если лампочки не загораются после подключения, это может быть связано либо с неправильным подключением, либо с неработающим реле, либо с неисправными лампами.
Противотуманные фары, или просто ПТФ, являются важным элементом системы освещения автомобиля. Увы, далеко не все производители оснащают свои автомобили этими устройствами. АвтоВАЗ со своей моделью 2114 не исключение. ПТФ для четырнадцатого доступны только за доплату и в самой дорогой комплектации.
Не все видят смысл покупать самую полную версию только для того, чтобы получить ПТФ. Отличным решением будет установка противотуманок своими руками.
Способы установки
Существует несколько вариантов оснащения автомобиля системой противотуманных фар. Выбор зависит от ваших личных предпочтений и возможностей.
Путь | Особенности: |
Покупка бампера со встроенными ПТФ | Такие бампера покупаются в тюнинг-ателье, где вам все подключат и подключат. Недостатком этого варианта является высокая стоимость |
Покупка бампера от ВАЗ 2115 и самостоятельная установка | Для этого придется купить бампер от старшей модели, в котором есть отверстия для противотуманок. Осталось найти подходящий комплект ПТФ и установить их |
Закупка ПТФ и элементов облицовки — стекол | Сегодня этот способ пользуется наибольшим спросом, так как позволяет выполнить монтаж за небольшие деньги своими руками. |
В стандартный комплект ПТФ входит несколько элементов:
- Фары головного света;
- Лампочки;
- Реле включения;
- Комплект проводов;
- Схема подключения;
- Кнопка включения/выключения ПТФ.
При выборе комплекта обратите внимание на то, чтобы фары соответствовали форме стекол, то есть элементов облицовки.
Сегодня владельцам ВАЗ 2114, желающим установить противотуманные фары, рекомендуется выбирать прямоугольные комплекты от компании «Киржач». Применяется при заводской установке ПТФ на дорогие версии модели.
Ксенон в ПТФ
Многие автовладельцы задумываются об установке ксеноновых ламп в свои противотуманки. Это хорошо? Не совсем.
Дело в том, что при установке ксенона в ПТФ нарушается фокусировка. Принцип работы ксенона несколько иной по сравнению с обычными лампами типа Киржач.
Штатные ПТФ рассчитаны на определенные типы ламп, поэтому с ксеноном не справляются. В результате в рефлекторе наблюдается избыточное отражение, лучи преломляются, свет размывается. Куда это ведет? Ослепление встречных водителей.
Опция ксенона не является практичным и хорошим решением. Поэтому рекомендуем вам от него отказаться.
Еще один вариант — комбинация ксенона и желтых противотуманных фар. Вам понадобятся ксеноновые лампочки h2, которые монтируются в крышку бутылки и только потом вставляются в фару. Так световой пучок получает более плавные границы, не слепит встречный транспорт, лучше освещает дороги в непогоду. Только после установки этого комбинированного освещения убедитесь, что ваши фары не очень слепят встречные автомобили.
Если встречные автомобили настойчиво продолжают светить вам дальним светом, попробуйте отрегулировать дальний свет. Если это не помогает, от ксенона лучше отказаться.
Установка
Процесс установки ПТФ можно разделить на три основных этапа:
- Установка фар;
- Сетевое подключение;
- Проверка работоспособности.
Итак, сейчас мы поговорим о каждом из этапов в отдельности.
Установка фар
Рассмотрим вариант установки ПТФ на штатный бампер. Поэтому отверстий под новую оптику нет. Их придется делать своими руками.
Для работы необходим определенный набор инструментов и материалов:
- Напильник;
- Дрель и сверла;
- Электролобзик;
- Рулетка;
- Маркер.
Теперь непосредственно о работе.
- Первым шагом является снятие бампера. Работа выполняется только в том случае, если он отсоединен от сиденья.
- Удалите всю грязь с бампера.
- Выполнение разметки для установки будущей противотуманной оптики.
- Лучше всего установить фары немного в сторону нижнего воздухозаборника. Старайтесь размещать ПТФ строго под основной оптикой вашего автомобиля.
- Для декоративных стекол, имеющих внешнюю и внутреннюю половинки, промаркируйте их. Внешняя половина является декоративной, а внутренняя половина используется для крепления внешней части и фар.
- Внешняя часть очков имеет выступ с внутренней стороны. При таком выступе элемент должен войти в отверстие, проделанное в бампере.
- Для определения оптимальных размеров измерьте посадочную проушину. Это позволит вам сделать соответствующую маркировку на вашем бампере.
- С помощью электролобзика вырезаются необходимые по размеру и расположению отверстия.
- Подпилите точки разреза.
- Внешняя часть очков должна в итоге плотно войти в отверстие.
- Противотуманные фары монтируются в полученные отверстия. Для этого в комплекте есть специальные крепежные болты.
- Прикрепите декоративные стекла поверх фар. После этого бампер можно заменить.
Подключение
Вместе с ПТФ необходимо приложить схему подключения устройства. Это несложно, поэтому разобраться во всех нюансах соединения компонентов между собой сможет даже новичок.
Вам потребуется врезать проводку от противотуманных фар в монтажный блок, который находится в моторном отсеке справа от лобового стекла. Для этого достаточно выкрутить болты из блока, приподнять его и найти колодки с маркировкой Ш7 и Ш8.
Эти колодки используются для подключения противотуманных фар, хотя эти осветительные приборы не устанавливаются на заводе в стандартной комплектации. Эти колодки соединяют проводку от фар и от реле противотуманных фар, которое предусмотрено в купленном комплекте ПТФ.
Ваша задача — правильно подключиться. Выполняются они по следующей схеме:
- Отходящий провод от контакта 87 заземлен, поэтому его необходимо подключить к кузову автомобиля;
- Выход №85 идет на блок с обозначением Ш7 и подключается к разъему №17;
- Выводы под номерами 30 и 86 идут на блок Ш8. При этом пин 30 подключается к разъему 8, а 86 вывод к разъему №1;
- Установив фары, протяните плюсовой провод через подкапотное пространство, так как они соединены с блоком Ш8. Но эти провода нужно вставить в разъемы под номерами 2 и 3;
- Теперь соедините блок с монтажным блоком и установите блок на место;
- Выберите участок возле блока, где будет установлено реле противотуманных фар.
Кнопка
Теперь осталось только подключить систему управления вашими ПТФ. В комплекте с противотуманками предусмотрена соответствующая кнопка, которая будет стоять на панели на предусмотренном производителем сиденье.
Это предусмотрел производитель, то есть АвтоВАЗ. Поэтому под панелью вы найдете блок управления. Панель снимается, находится соответствующий блок и к нему подключается кнопка. Все, управление готово.
Проверка
Последним шагом является проверка работоспособности ваших PTF.
Для проверки работоспособности световых приборов включите габариты на своем ВАЗ 2114, а затем нажмите кнопку включения противотуманных фар. При выключенных габаритах, даже если нажать кнопку противотуманок, они все равно должны гаснуть.
Значение ПТФ трудно переоценить. Они помогают лучше видеть дорогу во время тумана, дождя, снега. Кроме того, противотуманные фары предназначены для улучшения видимости вашего автомобиля для встречного и позади транспортного средства. Поэтому настоятельно рекомендуем устанавливать ПТФ не только спереди, но и сзади.
Некоторые комплектации автомобиля ВАЗ 2114 еще с завода оснащены такой функцией как: противотуманные фары. А на остальных есть специальные заглушки, чтобы такие фары можно было установить самому.
Их основная и, пожалуй, единственная функция – увеличение видимости проезжей части во время тумана. Такой эффект достигается за счет особого расположения противотуманных фар. Они находятся на более низком уровне, чем основная оптика и освещают дорогу процентов на 40-50 больше.
Подготовка к установке
Если на вашем ВАЗ 2114 нет предусмотренных заводом противотуманных фар, то вы можете установить их самостоятельно. Во-первых, необходимо купить все необходимые детали и инструменты, а именно:
- Противотуманные фары вместе со специальными проводами;
- Фреймворк, в котором будет установлен PTF;
- Монтажные скобы;
- Лампочки.
Прежде чем приступить к подключению данного устройства, необходимо подготовить отверстия в бампере. На некоторых моделях установлены заглушки, которые нужно просто снять и заменить вместе с фарами. А вот с некоторыми образцами ВАЗ 2114 дело обстоит немного сложнее – отверстия под фары нужно делать самостоятельно.
Для выполнения этой работы вам понадобится трафарет. Для этого обведите рамки крепления фары на бумаге и вырежьте. Затем прикрепите трафарет к месту, где будет располагаться противотуманная фара. Обведите трафарет, оставляя четкий контур. Далее с помощью дрели просверлите много отверстий по контуру, вплотную друг к другу, чтобы середина пластика выпала, и образовалось отверстие. Края этого отверстия желательно отшлифовать.
Процесс подключения
Подключение противотуманных фар на ВАЗ 2114 должно осуществляться строго так, как показано на схеме. Этот процесс происходит из салона автомобиля. На панели любого ВАЗ 2114 вне зависимости от комплектации есть специальный разъем для кнопки включения противотуманных фар.
После установки кнопки схема подключения идет в моторный отсек, к реле противотуманных фар. Такой элемент продается в комплекте подключения ПТФ. Его расположение должно быть в непосредственной близости от монтажного блока. Это связано с тем, что блок содержит две клеммные колодки, которые необходимо подключить к реле.
Затем, когда все элементы подключены, реле следует подключить к блоку предохранителей в порядке, указанном на схеме. Теперь возьмите плюсовой провод и проложите его по моторному отсеку, соединив контакты кнопки с реле. Также к этому «плюсу» подключаем ПТФ. Минусовой провод, в свою очередь, нужно одним концом соединить с фарой, а другим — с гайкой крепления, за «массой».
Теперь, когда подключение завершено, подключите аккумулятор и попробуйте включить ПТФ. Если все работает, то работу можно считать завершенной, а если нет, то следует еще раз пересмотреть схему подключения. Возможно, вы неправильно подключили провода, либо при установке деталей повредили проводку.
Подключение ПТФ на ВАЗ 2114 не следует проводить самостоятельно, без соответствующих навыков, так как можно спровоцировать короткое замыкание и повредить некоторые элементы электрооборудования. Если установка этого устройства просто необходима, то за помощью в его подключении лучше обратиться к специалисту.
Здравствуйте уважаемые автомобилисты. Тема сегодняшней статьи — противотуманные фары на ВАЗ 2114. Открою вам секреты, которых нет ни в одном мануале или руководстве. Как без помощи электрика восстановить или хотя бы улучшить характеристики этих осветительных приборов, столь необходимых для безопасности движения в сложных погодных условиях.
Оснащение автомобиля ВАЗ 2114 противотуманными фарами является необязательным условием эксплуатации. Некоторые комплектации доступны без них с заглушками на переднем бампере. Поэтому в случае неисправности или невозможности правильной регулировки можно проходить ежегодный технический осмотр со снятыми фарами. Но вы не сможете пройти его, когда свет выключен или он нестандартный. Разбитое стекло фары – неисправность, позволяющая придраться к техническому состоянию автомобиля.
Самостоятельный ремонт или установка
Замена лампочки не представляет сложности, но установка нового стекла взамен разбитого невозможна без демонтажа фары. Крепление к бамперу элементарное, всего двумя винтами, зато стекло крепко приклеено к корпусу фары.
При замене место соединения с корпусом залито герметиком. Кстати, менять стекло лучше сразу после появления на нем трещины, иначе нанесенный на корпус налет быстро отслоится и придется покупать новый аппарат. Видео или набор фото как поменять фару, лампочку на этой странице вам поможет, но прошу обратить внимание на некоторые моменты:
- Будьте осторожны при установке ксенона в противотуманную фару. Если по мощности ближнего света в ГОСТ установлены ее минимальные значения, то для противотуманных фар действует ограничение. Он должен быть примерно в 3 раза слабее худших инструментов.
- Прямоугольные отверстия в пластиковом бампере можно вырезать обычным ножом. Также элементарно построить кадры для красоты. Поэтому купить и установить такие фары своими руками несложно. Но если в проводке автомобиля их подключение не предусмотрено, то лучше обратиться к специалисту.
Подключить противотуманные фары к простейшему тумблеру по правилам нельзя. Они должны загораться только после включения габаритных огней. Где находится реле, реализующее эту последовательность включения осветительных приборов на практике, и как подключить фары к электрической цепи, автоэлектрик знает гораздо лучше простого автомобилиста. На панели приборов есть кнопка включения противотуманных фар, но подключение к ней проводов – трудоемкий процесс, требующий определенной квалификации. К тому же слишком хитро с проводкой и сделать короткое замыкание проще легкого, а ремонт в этом случае обойдется намного дороже.
Сложность регулировки
На ВАЗ 2114 не предусмотрена регулировка противотуманных фар, даже в автомобилях, оснащенных ими. Если на новых автомобилях проблем с прохождением техосмотра не возникает, то после нескольких лет эксплуатации (на наших дорогах неизбежны касания переднего бампера посторонними предметами или неровностями) направление светового луча перестает соответствовать ГОСТу.
Единственный способ — установка распорок, накладок или других устройств, изменяющих угол наклона светового потока или его направление относительно плоскости дороги. Провести эту операцию без специального стенда невозможно. При наличии некоторых знаний можно нарисовать некое подобие такой стойки на воротах своего гаража и самостоятельно регулировать не только противотуманные фары, но и ближний или дальний свет.
Типы противотуманных фар
Других участников дорожного движения предупреждают задние противотуманные фонари, установка которых обязательна для всех автомобилей. Основной задачей передних фар является обеспечение видимости водителю в сложных погодных условиях.
Однако включение их вместе с ближним светом ночью значительно улучшает видимость. Рассеянный свет отлично освещает обочину. Иногда даже дальний свет не дает такого хорошего эффекта. Однако некоторые водители предпочитают устанавливать линзовые противотуманки, предпочитая более направленное освещение дороги и возможность обходиться без дальнего света на дороге.
Что лучше? Решать вам, но в дождь свет, отражающийся от мокрого асфальта, слепит встречных водителей. Я думаю, что никто не хочет лобового столкновения из-за своей пижонщины. В соответствии с пунктом 19.4 ПДД противотуманные фары разрешается использовать днем вместо ближнего света, поэтому использование в них более слабых лампочек намного экономичнее, чем эксплуатация более часто перегорающих и дорогих ламп в ближнем свете. основные фары.
До свидания, дорогие друзья. Я с нетерпением жду ваших отзывов. Пишите комментарии, подписывайтесь на обновления блога. Не забывайте делиться ссылками на понравившиеся статьи с друзьями и знакомыми.
схема, пошаговая инструкция. Установка и подключение противотуманных фар Монтаж противотуманных фар на ваз 2114
Главная / ВождениеЕсли ваша профессия связана с частыми автомобильными поездками, или вы просто любите путешествовать, то наверняка знаете, что без хорошей оптики довольно сложно гарантировать безопасность вождения. На данный момент даже самую короткую поездку не стоит совершать без хорошего противотуманного оборудования. Такая оптика сейчас устанавливается практически на каждый автомобиль в базовой комплектации.
Однако есть автомобили, в которых приходится самостоятельно подключать противотуманки через реле. Схема и этапы установки этой оптики далее в нашей статье.
Для чего нужны противотуманки?
Прежде чем рассказать об особенностях крепления этих элементов, несколько слов о том, насколько они важны для автомобиля. Основная функция – подача света. От этой характеристики зависит качество и дальность освещения проезжей части. При правильной настройке противотуманные фары способны освещать перед собой до 10 метров асфальта, что вполне достаточно для безопасного движения со скоростью 50-60 километров в час. И неважно, в какую погоду вы едете — при безоблачном небе или в густом тумане — эта оптика всегда справляется со своей функцией. Так как же установить его в машину?
Подключение противотуманок через реле: схема и инструкция
Для начала подготовим необходимые инструменты и материалы. В процессе работы нам понадобится предохранитель на 15 ампер, несколько метров проводов, изолента, кнопка включения, блок и реле ПТФ. Схема подключения противотуманных фар через реле представлена на фото ниже. Мы будем руководствоваться ею.
Это та же схема подключения реле противотуманных фар. В принципе, он не представляет никакой сложности, и справиться с ним очень легко.
С чего начать установку?
В первую очередь нужно снять центральную панель — здесь будут располагаться 2 лампы подсветки регулятора печи. На работу ПТФ они никак не влияют, но их провода нам понадобятся. Чтобы нащупать двухконтактный разъем, следует провести рукой по проводу до самого конца. Это особенно важно, так как именно здесь будет установлен первый контакт на реле. Далее провод подсоединяется к месту разъема подсветки духовки, а его вторая часть идет к отдельной кнопке включения ПТФ.
Подключаем контакты
Как подключить противотуманки через реле дальше? Чтобы система имела двенадцативольтовую сеть габаритов и 85 контактов, необходимо провести провод к реле. Далее протягиваем 87-й контакт под педалями к аккумулятору.
Как сделать правильное подключение противотуманных фар через включает 30, 85, 86 и 87 контакты. Соединяем их, согласно рисунку. Сюда же устанавливаем предохранитель на 15 ампер. И чем ближе к батарее, тем лучше. Далее идет 86-й контакт. Здесь все просто — подключаем к корпусу.
Про провода
Теперь нужно разобраться с самими противотуманками. Как мы знаем, от каждой фары идет всего два провода («плюс» и «минус» соответственно). Последнюю соединяем с туловищем, то есть это будет наша масса. Далее поднимаем его к реле, чтобы не было видно проводов, и подключаем к аккумулятору.
На этом подключение противотуманных фар через реле завершено. Схема подключения, как мы видим, очень проста, поэтому с этой задачей справится даже начинающий автомобилист.
Второй вариант установки
Будет намного проще автовладельцам, у которых уже есть место для крепления противотуманных фар в бампере. Тогда не нужно покупать предохранители. Все, что требуется, это пара новых противотуманок и до 100 сантиметров провода (про запас).
ПТФ на иномарки чаще всего имеют два провода окрашенных в черный и красный цвета. Последний подключается к «плюсу», а первый — к «минусу». Хотя на некоторых экземплярах (как, например, на противотуманках для «Дэу Нексия» азиатского производства) неважно, какой цвет к чему подключать. Красный вполне может выполнять функцию «плюса» и «минуса». Кстати, если проводов для подключения оптики в бампере не нашел, не беда — можно попробовать подключить напрямую к аккумулятору.Тем более не обязательно тянуть «плюс» и «минус» с каждой лампы отдельно. Порядок установки может быть следующим – к клеммам аккумулятора (точнее, под ними) устанавливаются два провода (как мы уже сказали, черный и красный), которые идут сначала к левой фаре со стороны водителя, а затем к правый.Если провода короткие берем более длинные,зачищаем их контакты на концах и соединяем. Для этого придется запастись изолентой.Цвет длинного провода который будет подключаться к ПТФ и аккумулятор не критичны.Главное не перепутать полярность.Y Вам также следует быть бдительными и отключать аккумулятор перед установкой. В противном случае малейшее прикосновение провода к корпусу может вызвать короткое замыкание.
Такой алгоритм установки ПТФ подходит не только для иномарок, но и для всех отечественных автомобилей, на которых производителем предусмотрено место для крепления оптики. Например, на автомобилях ВАЗ 2110 и 2114 подключение противотуманок таким способом занимает не более 20-40 минут времени (и это при том, что у автолюбителя нет опыта установки такого оборудования на транспортное средство).
Каким требованиям должны соответствовать ПТФ?
Напоследок отметим, каким правилам должны соответствовать современные противотуманные фары:
Заключение
Как видите, подключение противотуманок на ВАЗ 2110 и многие другие автомобили отечественного производства – это достаточно несложная задача, с которой справится каждый автолюбитель. Противотуманная фара – ваш надежный помощник, позволяющий вовремя различать объекты на проезжей части и реагировать на дорожную ситуацию с большим запасом времени.
Если на современных автомобилях даже бюджетного сегмента противотуманные фары являются базовым оборудованием, то для ВАЗ-2114 это опция. С завода противотуманки устанавливаются только на люксовую комплектацию, да и то не всегда. Установка противотуманок своими руками не вызовет затруднений, если знать некоторые нюансы и уметь различать провода по цвету. Но сначала подберем комплект для установки.
Собираем комплект для установки противотуманных фар на ВАЗ-2114
Установка противотуманных фар на ВАЗ-2114
Независимо от того, как крепить противотуманки на бампер автомобиля , для их установки необходимо иметь определенный набор комплектующих, без которых установка будет невозможна.
Сложность заключается в том, что противотуманки имеют довольно ощутимое питание на электропроводку, поэтому установка реле и специальной кнопки обязательна.
Обязательно подключение через реле, иначе можно получить короткое замыкание (КЗ)
Если не ставить реле, а просто подключить фары через кнопку, будут сильноточные нагрузки на замок зажигания и на клеммы , что может привести к подгоранию контактов, перегреву и повреждению изоляции, а это чревато коротким замыканием со всеми вытекающими последствиями.
Полный набор компонентов
Для установки пары противотуманок на ВАЗ-2114 потребуется найти определенный набор комплектующих, либо купить такой набор в готовом виде. Цена его от 500 до 700 рублей в зависимости от производителя (качества) и включает в себя это:
Ну и, конечно, сами противотуманки. Вы можете выбрать их, как вам нравится. не переусердствуйте с мощностью чтобы не перегружать генератор. Запас мощности у него есть, однако он не рассчитан на высокую нагрузку, поэтому от ксенонового света лучше сразу отказаться.
Видео о правильном выборе противотуманных фар
Алгоритм подключения ПТФ на ВАЗ-2114 своими руками
Для начала стоит рассмотреть места крепления противотуманок.
Бампер ВАЗ-2115 уже имеет места для установки дополнительного света; по аналогии можно вырезать их в бампере ВАЗ-2114.
Можно проявить смекалку и установить фары на кронштейны, не разрезая бампер, а в некоторых комплектах фар предусмотрены декоративные и защитные заглушки, которые проще установить, и такие фары будут смотреться аккуратнее.
Сейчас ход работ:
- Установка кнопки в салоне . На всех комплектациях ВАЗ-2114 есть место для кнопки на отливе слева от водителя на передней панели. Хотя, кнопку питания можно ставить произвольно, главное, чтобы ей было удобно пользоваться.
Кнопка противотуманных фар может быть установлена на панели вместо заглушки
- Снимаем решетку с динамиком на штатной передней панели, находим два свободных разъема — один для включения фар, второй, поменьше, для подсветки кнопки и индикации работы света.
- Устанавливаем кнопку на место, подключаем фишки к кнопке. Здесь все, можно установить решетку на место.
Подключаем кнопку противотуманок и устанавливаем на место
- Откройте капот, найдите монтажный блок с реле и предохранителями. Здесь будем устанавливать реле противотуманок, откручиваем две гайки крепления блока, поднимаем его.
Открутить 2 гайки на монтажном блоке крепления (обозначены красным)
- На нижней панели блока находим два блока под номерами 7 и 8. Ошибиться нельзя, так как каждый блок подписан с завода.
- Находим из нашего комплекта жгут проводов с четырьмя контактами и проводим его от реле противотуманных фар к блоку предохранителей.
Проводим четырехконтактную колодку жгутов от реле к блоку предохранителей
- Закрепить реле в моторном отсеке.
Установка реле противотуманных фар
- Подсоединяем провода от реле к разъемам 7 и 8 в таком порядке — контакт 30 на реле к контакту 8 в разъеме 7, контакт 87 на реле к разъему 1, контакт 85 на реле к разъему 17 блока 7, клемма 86 на реле замыкается на массу. Клеммы 2 и 3 из блока 8 идут на левую и правую противотуманные фары.
Подключаем провода противотуманных фар по этой схеме
- Устанавливаем провода массы на противотуманные фары, они крепятся к гайкам крепления фар.
Схема точно будет работать при включенных габаритных огнях.
Противотуманные фары включаются при включении габаритных огней.
Левый отрегулировать направление противотуманных фар так, чтобы они не ослепляли встречных водителей. Более подробно и наглядно процесс подключения и подбора противотуманных фар на ВАЗ-2114 показан на видео. Всем удачи и яркого света.
Видео
Противотуманные фары предназначены для обеспечения оптимального освещения дороги при движении в условиях тумана. Поэтому многие автовладельцы, чтобы обезопасить себя во время движения в непогоду, используют ПТФ. Из этого материала вы узнаете, как установить противотуманные фары на автомобиль ВАЗ 2114 и как правильно подключить оптику.
[Скрыть]
Способы установки
Поставить противотуманки на ВАЗ 2114 можно тремя способами:
- Купить специальный тюнинговый бампер, в котором уже установлены ПТФ. Как правило, изготовлением таких бамперов занимаются специализированные тюнинг-ателье, где их тоже можно подключить. Эта процедура стоит недешево.
- Для установки на бампер «четверки» от 15-й модели ВАЗ с наличием мест для установки вазовских фар. Все, что вам нужно сделать, это купить комплект светильников и установить их самостоятельно.
- Купить противотуманные фары на ВАЗ 2114 с так называемыми стеклами — облицовочные элементы для фар и установить их. Этот метод будет рассмотрен более подробно.
В комплект противотуманных фар входят лампы, реле включения, необходимые провода и кнопка подключения. Также в комплекте должно быть соединение съемное. При покупке новых ПТФ необходимо учитывать их форму, иначе могут возникнуть сложности в плане крепления оптики. Как показывают отзывы, самым оптимальным вариантом для «четверки» является покупка оптики от производителя «Киржач» (автор видео — канал CAR LIFE GENDOLH BELIY).
Крепление фары
Как подключить противотуманки? Процедура установки и подключения подробно описана ниже. Сразу оговорюсь – при необходимости в противотуманки можно установить ксеноновые лампы. Ксенон в ПТФ будет гореть гораздо ярче, если сравнивать с традиционными лампами накаливания, но и стоимость его будет на порядок выше. Так как бампер на ВАЗ 2114 не имеет соответствующих мест для крепления противотуманной оптики, автовладельцу придется изготавливать их самостоятельно.
Все работы по установке оптики производятся на демонтированный бампер. Если вы не знаете, как снять этот элемент кузова, то вам нужно просто открутить фиксирующие его крепления. Сам бампер нуждается в очистке, желательно установить его на уровне нижнего воздухозаборника, под оптикой головного освещения. Установка фонарей должна производиться в специально отведенных местах на бампере – так называемых точках.
Эти стекла необходимо разметить в соответствии с размерами самой оптики, после чего в бампере сделать соответствующие отверстия. Вырезание отверстий осуществляется с помощью электролобзика, а острые края на них желательно обработать наждачной бумагой или напильником. ПТФ должны максимально плотно входить в отверстие, поэтому их необходимо надежно закрепить хомутами. Когда установка оптики завершена, бампер можно ставить обратно на автомобиль.
Подключение ПТФ и клавиши управления
Как подключить устройство и кнопку включения? Как мы уже сообщали, в комплекте должна быть понятная схема. В первую очередь необходимо установить проводку в блок с предохранителями, расположенный в подкапотном пространстве. Открутите винты крепления блока и найдите колодки Ш7 и Ш8.
К этим колодкам необходимо подключить проводку и реле, которое идет в комплекте, схема такая:
- Кабель от разъема 87 — это масса, которая подключается к кузову.
- Выход 85 должен вести прямо к W7.
- Контакты 30 (к 8) и 86 (к 1) подключаются к разъему Ш8.
Недалеко от блока необходимо выбрать место, где будет монтироваться реле. Схема подключения ПТФ не отличается особой сложностью – для их включения необходимо использовать специальную кнопку, которая крепится в салоне. Для крепления этой кнопки на центральной консоли есть специальное место. Под панелью находится специальный блок, который необходимо соединить с ключом, после чего панель монтируется обратно.
Для проверки работоспособности оптики необходимо включить габариты, после чего активируются противотуманные фары. При выключении ПТФ тоже должны автоматически отключаться. Если лампочки не горят после подключения, это может быть связано либо с неправильным подключением, либо с неработающим реле, либо с неисправными лампами.
Оснащение автомобиля играет огромную роль в безопасности передвижения вне зависимости от погодных условий. Густой туман – одно из самых неприятных проявлений погоды, которое может спровоцировать не только остановку автомобиля, но и аварию из-за плохой видимости трассы. Установка противотуманных фар позволяет путешествовать в любых климатических условиях. Подключить «противотуманки» на ВАЗ можно в автомастерской, но гораздо дешевле установить их самостоятельно.
Для чего нужны «противотуманки»?
Основной задачей ПТФ является освещение пространства перед автомобилем. Правильно отрегулированные «противотуманки» способны осветить участок дороги длиной 10-15 метров. Этого расстояния вполне достаточно для безопасного передвижения на автомобиле в условиях плохой видимости. Включение и выключение таких осветительных приборов должно полностью контролироваться водителем.
Противотуманные фары регулируются при установке. Процедура не занимает много времени, но требует внимательности и аккуратности. Можно самостоятельно установить задние и передние ПТФ.
Как установить ПТФ на ВАЗ 2113, 2114, 2115
Установка противотуманных фар на автомобиль может производиться разными способами. Конкретный вариант выбирает владелец автомобиля, исходя из собственных возможностей, предпочтений и пожеланий. Есть три основных способа установки ПТФ:
- Приобретение бампера с предустановленными противотуманными фарами. Такие детали представлены в большом разнообразии в тюнинг-ателье, где их можно приобрести и сразу же установить. Специалисты сервиса занимаются настройкой и подключением. Недостаток этого метода в том, что действует высокая цена.
- Покупка бампера с отверстиями под фары. Приобретается модель бампера с отверстиями под «противотуманки» и комплект фар. В этом случае устанавливаются только ПТФ и устанавливается бампер.
- Комплектация комплекта «противотуманок» и элементов облицовки. Самый популярный и простой способ – установка выполняется легко и быстро, не требует больших затрат как в финансовом плане, так и в трудозатратах.
Схема установки противотуманных фар
Противотуманные фары подключаются по определенным правилам. Они, в первую очередь, касаются размещения ПТФ на автомобиле. Места для установки фар строго определены.
Схема расположения дневных ходовых огней
Производители современных моделей автомобилей предварительно маркируют на бамперах места установки ПТФ. Как правило, такие элементы освещения чаще всего имеются в автомобиле представительского класса. Если сами фары отсутствуют, то места их установки закрываются специальными заглушками.
Как поставить ПТФ: необходимые материалы и инструменты
Установка противотуманных фар, независимо от выбранного способа установки, требует наличия определенных деталей и инструментов, без которых она невозможна.
Для чего нужны кнопка и реле?
Обязательно нужна специальная кнопка и реле — «противотуманки» очень мощное оборудование для электропроводки автомобиля. Отсутствие таких деталей может спровоцировать сильноточные нагрузки на клеммы и замок зажигания, что приведет к выгоранию контактов, повреждению и перегреву изоляционной защиты и короткому замыканию с выходом из строя электрической сети.
Для того чтобы установить противотуманные фары на ВАЗ, необходимо предварительно собрать определенные детали или приобрести готовый комплект. Стоимость такого набора редко превышает тысячу рублей.
В комплект ПТФ входят:
- провода с колодками и клеммами для конкретной модели ВАЗ. Стандартно их три: один подключает фары, второй идет к реле от переключателя, а третий идет от реле к блоку предохранителей;
- Реле противотуманных фар;
- кнопка питания;
- зажимы и стяжки, фиксирующие провода;
- Противотуманные фары.
Какие ПТФ вы предпочитаете? Сами фары водитель выбирает на свой вкус, но главное при выборе не ошибиться с мощностью, чтобы не перегрузить генератор и электропроводку автомобиля. Ксеноновые фары лучше не приобретать: у генератора есть определенный запас мощности, но он не рассчитан на слишком высокие нагрузки. Обычных лампочек будет достаточно.
Как подключить «противотуманки» своими руками
Перед непосредственной установкой фар определяется их расположение. В случае с автомобилем ВАЗ 2115 в бампере уже есть штатные отверстия для установки дополнительных осветительных приборов. Аналогичные можно врезать в бампера ВАЗ 2113 и ВАЗ 2114.
Не нужно портить внешний вид бамперов — противотуманные фары легко устанавливаются на специальные кронштейны. Многие комплекты ПТФ содержат специальные декоративные заглушки, добавляющие привлекательности и аккуратности. установлены фары и облегчить процесс установки.
Алгоритм установки и подключения
- Установка в салоне кнопки включения. В случае с ВАЗ-2114 место для ключа находится слева от водителя на передней панели. Однако ее размещение может быть произвольным – главное, чтобы водителю было удобно управлять автомобилем. Часто вместо заглушек на панели управления устанавливаются кнопки включения ПТФ.
- Решетка с динамиком снята со штатной передней панели. За ним два разъема — один предназначен для включения фар, второй — для индикации работы осветительных приборов и подсветки самого ключа.
- Кнопка размещена в удобном месте, к ней подключены микросхемы. Решетку динамика можно вернуть на место.
- Под капотом должен быть монтажный блок, объединяющий предохранители и реле. Там же будет монтироваться реле ПТФ, поэтому блок необходимо снять: для этого откручиваются и приподнимаются гайки, его крепящие.
- На нижней панели монтажного блока две площадки — 7 и 8. Каждая из площадок подписана на заводе, поэтому ошибиться на данном этапе невозможно.
- В комплект ПТФ входит жгут проводов с четырьмя контактами. Упомянутые провода протянуты к блоку предохранителей от реле противотуманных фар.
- Реле монтируется в моторном отсеке автомобиля.
- Провода, идущие от реле ПТФ, подключаются к разъемам 7 и 8 монтажного блока: в разъеме 7 вывод 8 подключается к выводу 30 от реле, вывод 87 к разъему 1, вывод 85 к разъему 17 на блоке 7 , клемма 86 соединена с землей. С 8 колодки 2 и 3 клеммы направляются на левую и правую противотуманные фары соответственно.
Противотуманные фары (ПТФ) — это блок оптики, который может располагаться как в сборе с основной фарой автомобиля, так и выноситься отдельно — чаще всего по краям бампера. Противотуманные фары предназначены для освещения обочины и дороги в сложных погодных условиях: когда лучи ближнего и дальнего света отражаются на толще тумана, создавая тем самым стену света перед автомобилем, то противотуманные фары дают плоский и широкий луч, который распространяется точно над дорогой, чтобы не освещать сам туман. Противотуманные фары не только освещают вам дорогу в сложных погодных условиях, но и помогают сделать вас более заметными для других участников дорожного движения.
Есть и задние противотуманные фонари — но, как правило, это обычный красный свет, такой же, как и габаритный, но в 2-3 раза ярче.
«Люксовые» версии Самар 2114, 2113, 2115 с завода оснащены передними ПТФ, которые расположены по краям бампера.
Стандартная комплектация владельцев- устанавливаются передние ПТФ своими руками, а как это сделать вам мы рассмотрим чуть ниже.
Статьи посвященные ПТФ
Если на вашем автомобиле нет противотуманок, то вы можете купить установочный комплект и установить фары самостоятельно, при этом оставить родной бампер
В Самаре есть 3 вида ПТФ + подходящие аналоги. Возникает вопрос, какие из них светят лучше?
Сегодня на рынке полно подделок на ПТФ Киржач, т.к. считается лучшим среди других конкурентов. Поэтому перед покупкой важно уметь отличить подделку от оригинала.
Куда смотреть, и где искать причину неисправности, если не работают противотуманные фары.
Какие лампочки нужны для противотуманных фар (ПТФ)?
Так как существует несколько типов ПТФ, нужно знать, в каком случае использовать те или иные лампы.
Чаще всего используются лампы с цоколем h4 и h2. Оригинальные ПТФ «Киржач» имеют базу h2. Bosch — имеют базу h4.
Сколько стоят противотуманные фары на ВАЗ 2114?
Стандартные Противотуманки на ВАЗ стоят около 500 руб. Что касается аналогов от Ада и других производителей, то цена вырастает до 1000 рублей и выше.
Признаки неисправной или неисправной противотуманной фары/фары дальнего света
Признаки неисправной или неисправной противотуманной фары/фары дальнего света | Совет вашего механикаЗадайте вопрос, получите ответ как можно скорее!
ЗАПРОСИТЬ ЦЕНУ
Проверка электрооборудования и освещения кузова Стоимость
Место обслуживания
0,00 $
Предварительная, прозрачная цена
(171 627)Лампы противотуманных фар — это лампы, расположенные под фарами и обеспечивающие освещение противотуманных фар. Обычно это лампы высокой интенсивности, иногда окрашенные в желтый цвет, которые предназначены для улучшения видимости. Свет, обеспечиваемый противотуманными фарами/фарами дальнего света, облегчает видимость автомобиля другим водителям и улучшает видимость краев дороги в неблагоприятных условиях, таких как сильный дождь или густой туман. Поскольку лампы обеспечивают освещение для противотуманных фар, когда они выходят из строя или возникают проблемы, они могут оставить автомобиль без работающих противотуманных фар. Обычно неисправная или неисправная лампа противотуманных фар вызывает несколько симптомов, которые могут предупредить водителя о проблеме.
Противотуманные фары тусклые или мерцают
Одним из наиболее распространенных симптомов неисправности ламп противотуманных фар являются тусклые или мерцающие противотуманные фары. Если противотуманные фары внезапно начинают светить тусклее, чем обычно, или мерцают при включении, то это может быть признаком того, что лампочки изношены. Помимо того, что они не обеспечивают надлежащего освещения, обычно тусклые или мерцающие лампочки также приближаются к концу своего срока службы, и, вероятно, осталось совсем немного времени, прежде чем они полностью выйдут из строя.
Противотуманные фары не включаются
Другим признаком проблемы с лампами противотуманных фар/фар дальнего света является то, что противотуманные фары/фары дальнего света не включаются. Если лампы сломаются или нить накаливания по какой-либо причине изнашивается, противотуманные фары останутся без работающих ламп. Сломанные или неработающие лампочки необходимо заменить, чтобы восстановить работоспособность противотуманных фар.
Противотуманные фары такие же, как и любые другие лампы. Хотя противотуманные фары используются только в определенных условиях вождения, они являются важной функцией, которая может повысить безопасность. Если вы подозреваете, что ваши противотуманные/фары дальнего света могут перегореть, проверьте автомобиль профессиональным техником, например, специалистом из YourMechanic, чтобы определить, нужна ли вашему автомобилю замена противотуманных/фар.
Следующий шаг
Запланировать проверку электрооборудования и освещения кузова автомобиля
Самая популярная услуга, которую заказывают читатели этой статьи, — проверка электрооборудования и освещения кузова автомобиля. После того, как проблема будет диагностирована, вам будет предоставлена предварительная стоимость рекомендуемого исправления, а также скидка в размере 20 долларов США в качестве кредита на ремонт. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 9:00.ВЕЧЕРА. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов… УЧИТЬ БОЛЬШЕ
СМОТРЕТЬ ЦЕНЫ И РАСПИСАНИЕ
лампочки
Противотуманные фары
Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш условия обслуживания для более подробной информации
Отличные рейтинги авторемонта.
4.2 Средняя оценка
Часы работы
7:00–21:00
7 дней в неделю
Номер телефона
1 (855) 347-2779
Часы работы телефона
Пн — Пт / 6:00 — 17:00 по тихоокеанскому времени
Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени
Адрес
Мы приедем к вам без дополнительной оплаты
Гарантия
Гарантия 12 месяцев/12 000 миль
Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.
Получите честное и прозрачное предложение прямо перед бронированием.
Excellent Rating
(
171,627
)
Rating Summary
161,099
161,099
SEE REVIEWS NEAR ME
Chris
22 years of experience
2223 reviews
Request Chris
Chris
22 года опыта
Запрос Крис
Роберт
Jaguar XJ8 V8-4. 2L — Запах в машине — Оранж, Калифорния
Я был очень доволен услугами, предоставленными Chis
Vaughn
Audi S4 — Прокладка крышки клапана — Анахайм, Калифорния
Он был вовремя. Готов был приехать и починить деталь, которая сломалась через пару дней. Очень рекомендую.
Chris
6 -летний опыт
82 Обзоры
Запрос Крис
Chris
6 лет опыта
Запрос Chris
от Jememy
Chevrolet Cavalier L4-2.2.2.2. Корпус автомобиля. Джонсборо, Джорджия
Похоже, искренне заботился о том, чтобы оправдать мои ожидания (покупателя) с помощью корректирующего средства для решения проблемы с электрикой моего автомобиля. Искренне, казалось, хотел обеспечить долгосрочные беспроблемные результаты.
Matthew
33 -летний опыт
1210 Обзоры
Запрос Матфея
Матфей
33 года опыта
Запрос Matthe Hody
. Ньюпорт-Ньюс, ВирджинияПрибыл вовремя, очень профессионально и со знанием дела — особенно о моей старой машине.
MARCO
29-летний опыт
221 Обзоры
Запрос MARCO
MARCO
29-летний опыт
Запрос MARCO
от Иоанна
FORD F-150 V8-5.4L-FARCH ELECTRIC — Хайленд, Калифорния
Отличный опыт! Марко появился вовремя и был очень вежлив и приятен. Он приступил к работе, быстро оценил мою проблему и дал рекомендации по ремонту, о которых я позже смог позаботиться сам. Очень хороший опыт, и я обязательно воспользуюсь услугами Марко снова!
Нужна помощь с вашим автомобилем?
Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.
ПОЛУЧИТЬ ЦЕНУ
ПОЛУЧИТЬ ЦЕНУ
Статьи по Теме
Как заменить фары на Toyota Prius
Фары являются одним из наиболее важных компонентов безопасности вашего автомобиля. Разбитая лампа фары может представлять опасность для вас и других участников дорожного движения.
Как заменить лампочку индикатора переключения передач на консоли
Лампы индикатора переключения передач на консоли позволяют видеть передачи в темноте. Эта лампочка может либо прослужить весь срок службы автомобиля, либо неожиданно сломаться.
Что означает неисправность лампы (неисправность наружного освещения, лампа номерного знака, лампа стоп-сигнала)?
Индикатор неисправности лампы загорается, когда какой-либо внешний свет в вашем автомобиле не работает. Важно исправить это, чтобы другие могли видеть положение вашего автомобиля.
Похожие вопросы
Как вы управляете противотуманными фарами?
Если ваш Fusion оснащен противотуманными фарами, они значительно улучшат видимость при движении в условиях тумана или тумана. Конечно, вам нужно знать, как их включать и выключать, чтобы по-настоящему насладиться ими…
Фара со стороны водителя постоянно перегорает.
