Какие двигателя ВАЗ гнут клапана, а какие нет

Приветствую вас друзья на сайте ремонт авто своими руками. Опытные автолюбители знают, что обрыв ремешка ГРМ может привести к печальным последствиям. В частности, есть большой риск «встречи» уже вышедших из гнезд клапанов и поднимающихся по инерции поршней.

Какие двигателя ВАЗ гнут клапана

Итог — деформация жизненно важных элементов мотора, а также острая потребность в посещении СТО и проведении капитального ремонта. Но всегда ли при обрыве ремня ГРМ гнет клапана? Нужно ли этого бояться?

Немного истории

На новых «десятках» сразу устанавливались 8-клапанные моторы с объемами 1.5 и 1.6 литра. Первые силовые узлы (с позиции описываемой нами проблемы) были идеальны, и клапана не гнулись. Хотя на более ранних моделях типа восьмерки, девятки с объемом 1.3 эта проблема была. Причина была в том, что поршень конструктивно не мог «встретиться» с клапанами.

Со временем в семействе «десяток» появилась более современная модель ВАЗ 2112, оборудованная мотором на полтора литра, с 16-клапанным мотором. Именно с этого момента начались проблемы. Многие автолюбители и специалисты не могли взять в толк, почему гнет клапана.

На самом деле причина была в конструкции силового узла. С одной стороны, появление 16-клапанной головки позволило повысить мощность автомобиля до 92 «лошадей», а с другой — обрыв ремня ГРМ неизменно приводил к столкновению поршней и клапанов, а также деформации последних.

После этого приходилось ехать на СТО и сдавать машину в дорогостоящий ремонт. Конструктивная вина лежала на самих поршнях, на которых отсутствовала необходимая выемка. Как следствие, обрыв ремня ГРМ всегда заканчивался одинаково.

Обновленные двигателя автомобиля

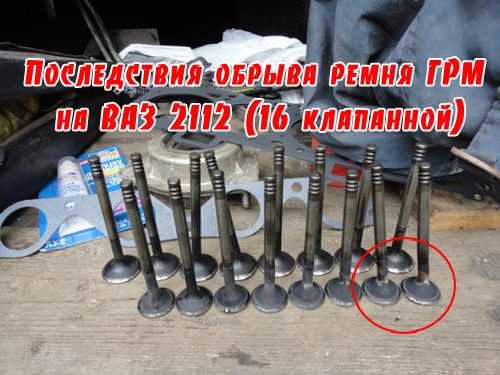

Подобная оплошность была взята на вооружение и на новых авто ВАЗ 2112 устанавливались уже более продвинутые 16-клапанные моторы объемом 1.6 литра. Конструктивно силовые узлы отличались не сильно, но одна особенность все-таки присутствовала. В новом моторе поршни имели определенные выемки, поэтому описанная выше проблема была исключена.

В течение следующих нескольких лет автолюбители уже стали забывать о погнутых клапанах и привыкли к надежности новых 16-ти клапанных моторов. Но обновленная модель Приора с силовым узлом 1.6 литра неприятно удивила — клапана при обрыве ГРМ также гнулись.

При этом итоговый ремонт обходился много дороже. С другой стороны, разработчики сделали ремень максимально широким, чтобы свести к минимуму вероятность разрыва ремня. Не везло только тем автолюбителям, которым доставался бракованный ремень или же тем, которые вовсе не следили за своим «железным конем».

К сожалению, даже на новых моторах Калины 1.4 литра с 16-тью клапанами также не избежать ремонта при разрыве ремня в движении. Так что контроль состояния данного узла является обязательным.

На каких двигателях ВАЗ гнет клапана, а на каких нет

Сделаем промежуточные выводы, а также выделим наиболее «опасные» и «безопасные» модели с позиции вероятной деформации клапанов в случае повреждения ремня:

1. Какие двигателя ваз гнут клапана? К данной категории относятся моторы автомобилей следующего модельного ряда — 21127, 21116, 2112, 1194.

2. Какие двигателя ваз не гнут клапана? Более надежными являются моторы таких моделей ВАЗ, как 1183, 21114, 21083, 21124, 21126 (гнуло до 2013 года, а сейчас — нет), 21128.

Текущая проблема вызвала много споров в среде автолюбителей. Многие владельцы «проблемных» ВАЗ интересуются, что делать, чтобы не гнуло клапана. На самом же деле есть несколько рекомендаций.

Они следующие:

1. Во-первых, старайтесь периодически оценивать состояние ремня ГРМ и производить его замену при первых признаках повреждения. Появление трещин, попадание на поверхность моторного масла, чрезмерное растягивание, отслоение краев — все это повод установить новый ремень ГРМ и не дожидаться разрыва.

2. Во-вторых, если ожидается ремонт движка, то можно поменять поршни, а в некоторых случаях и коленчатый вал. Кроме этого, некоторые специалисты рекомендуют (как выход) установку нового распределительного вала.

Но здесь без консультации специалистов, конечно, не обойтись. После этого может понадобиться перепрошивка и удаление катализатора.

Если вам достался автомобиль, где гнет клапана, то не отчаивайтесь раньше времени. Идеальным решением будет максимальное внимание к двигателю и более частая замена ремня ГРМ. Даже этого будет достаточно, чтобы свести риски к минимуму.

Что касается замены узлов и дорогостоящего ремонта, то эти затраты, как правило, не оправдывают себя. Удачи на дорогах и конечно же без поломок.

Какие двигателя ВАЗ не гнут клапана?

«Втык» — место встречи клапанов и поршня изменить нельзя.

Проблемы загиба клапанов при встрече поршня и клапана на ВАЗовских моторах не было – цепь в приводе ГРМ отлично справлялась со своей задачей. Но появление переднеприводных моделей потребовало новых двигателей, так как жигулевский движок был с цепью в блоке, его габариты не подходили для поперечной установки. С помощью специалистов Порше был разработан двигатель 1.1 л. с ремнем в приводе ГРМ и алюминиевым блоком, устанавливаемым поперечно. С него все и началось.

С применением ремня ГРМ, появился риск его обрыва, а значит, мог произойти «втык». Но на первых двигателях, соответствующих Евро 2, такой проблемы не было – ремень, случалось, обрывался, но без последствий. Расстояние между клапанами и поршнем было достаточным, и при рассинхронизации поршень не дотягивался до клапана.

С появлением норм Евро 3 обрыв ремня стал приводить к «встрече» клапанов и поршня: «придушенному» эко-нормами мотору требовалось компенсировать потерю мощности. Достигнуть этого можно увеличением степени сжатия. Поршень в своей верхней мертвой точке (ВМТ) стал ближе к клапанам. Получается, в результате гонки за лучшей экологией и мощностью, практически все случаи обрыва ремня стали приводить к загибанию клапанов.

Происходит это следующим образом: ремень ГРМ обрывается – распредвал останавливается, но не сразу, а коленвал крутится в прежнем режиме. Поршень идет вверх и встречает в ВМТ зависший клапан. Удар – клапан загибается в слабом месте, под «тарелкой». Автомобиль дальше двигаться не может.

В лучшем случае страдают 1-2 клапана, ну а в худшем – все. Ремонт предполагает демонтаж ГБЦ и замену поврежденных клапанов. Удовольствие недешевое, а главное – неприятное, ведь кому нравится вскрывать в целом исправный движок?

Как избежать

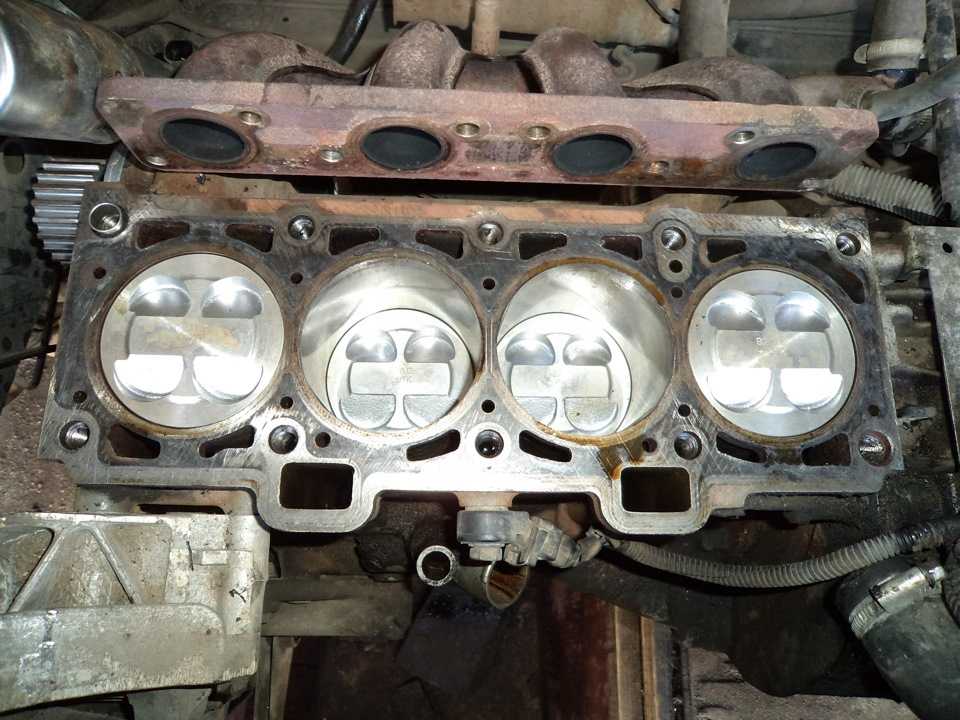

Часто «безвтыковость» достигается применением нештатных поршней со специальными фрезерованными участками на дне поршня под форму клапана. Есть у ВАЗа такие модификации двигателей. Как правило, это восьмиклапанники. Также, используют фрезерованные поршни сторонних производителей.

Неизбежное увеличение камеры сгорания, которое может заставить двигатель из-за снижения степени сжатия тупить и расходовать больше топлива, компенсируется выштамповкой на дне поршня. Однако, как показывает практика, данная мера не всегда спасает от «встречи» поршня и клапана. Перечислим те моторы, которые, по мнению производителя, лишены риска столкновения поршня и клапанов:
• ВАЗ 2111;
• ВАЗ 21083;
• ВАЗ 21093;
• ВАЗ 21124;
• ВАЗ 2113;
• ВАЗ 11183;
• ВАЗ 2114.

Но единственным надежным средством является своевременная замена ремня ГРМ. Просто в случае с ВАЗом делать это стоит чаще, чем рекомендует производитель. К слову, в иномарках так же существуют «рисковые» ДВС, но правильная эксплуатация и своевременный сервис сводят на нет негативную статистику «втыков».

Источник: ВАЗ Ремонт своим руками.

&nbsp

Гнет ли клапана? На Приоре, Калине, Гранте, Нексии, Ланосе, на Рено Логан и др. На каких двигателях гнет клапана при обрыве ремня ГРМ

Почему гнет клапана при обрыве ГРМ?

Работа клапанного механизма происходит следующим образом: в момент достижения поршнем верхней мертвой точки происходит закрытие обоих клапанов в камере сгорания – в ней создается определенное давление. Обрыв ремня приводит к тому, что клапана не успевают своевременно закрыться перед приходом поршня. Таким образом, возникает их встреча – столкновение, которое непосредственно приводит к тому, что клапан гнется. Ранее, для того, чтобы предотвратить подобную проблему, на старых двигателях производились специальные проточки под клапана. На двигателях нового поколения также встречаются похожие выемки, но предназначаются они лишь для того, чтобы избежать в процессе работы двигателя деформации клапанов и при возникновении обрыва ремня они абсолютно не спасают.

С физической точки зрения с момент обрыва ремня ГРМ происходит моментальная остановка распредвалов, под действием возвратных пружин, которые тормозят его кулачки. Коленвал в этот момент инерционно продолжает вращательное движение (независимо от того, была включена передача или же нет, низкие были обороты или же высокие, маховик продолжает его крутить). То есть поршни продолжают работать, а как результат – бить по открытым на данный момент клапанам. Довольно редко, но случается, когда клапана повреждают и сам поршень.

Причины обрыва ремня ГРМ

  • изнашивание ремня как такового или же его низкое качество (шестерни валов имеют острые края или попадание масла из сальников).
  • клинит коленвал.
  • клинит помпа (самое распространенное явление).
  • клинят несколько или один распредвал (например, из-за прихода в негодность одного из них – однако, тут последствия немного иные).
  • откручивается натягивающий ролик или клинят ролики (происходит ослабление или перетяжка ремня).

Современные двигатели, так как они мощнее, в сравнении с их предшественниками, имеют намного меньшую и живучесть. Если рассматривать причину, опираясь на клапана, данная проблема возникает вследствие малого расстояния между ними и поршнем. То есть, если в момент прихода поршня клапан приоткрыт, то моментально происходит его загиб. Так как для большей компрессии и сжатия в дне поршня нет проточки под клапан необходимой глубины.

На каких двигателях гнёт клапана?

На машинах с 8-ми клапанным двигателем загибает реже всего, а вот 16-ти и 20-ти кл., будь-то бензин или дизель загиб происходит в большинстве случаев. Правда иногда это может быть один или несколько клапанов, а если двигатель работал на холостых, то и вовсе беда пронесет. Но таких случаев мало, в основном, последствия необратимы. Таблица со списком двигателей на которых гнет клапана всех популярных автомобилей при обрыве ремня газораспределительного механизма.

TOYOTA
Двигатель Гнет Двигатель Не гнет
гнет Camry V10 2.2GL не гнет
гнет 3VZ не гнет
2E гнет 1S не гнет
3S-GE гнет 2S не гнет
3S-GTE гнет 3S-FE не гнет
3S-FSE гнет 4S-FE не гнет
4A-GE гнет (на холостых не гнет) 5S-FE не гнет
1G-FE VVT-i гнет 4A-FHE не гнет
G-FE Beams гнет 1G-EU не гнет
1JZ-FSE гнет 3A не гнет
2JZ-FSE гнет 1JZ-GE не гнет
1MZ-FE VVT-i гнет 2JZ-GE не гнет
2MZ-FE VVT-i гнет 5A-FE не гнет
3MZ-FE VVT-i гнет 4A-FE не гнет
1VZ-FE гнет 4A-FE LB не гнет (работающие на обедненной смеси (lean burn))
2VZ-FE гнет 7A-FE
3VZ-FE гнет 7A-FE LB не гнет (работающие на обедненной смеси (lean burn))
4VZ-FE гнет 4E-FE не гнет
5VZ-FE гнет 4E-FTE не гнет
1SZ-FE гнет 5E-FE не гнет
2SZ-FE гнет 5E-FHE не гнет
1G-FE не гнет
1G-GZE не гнет
1JZ-GE не гнет (на практике возможно)
1JZ-GTE не гнет
2JZ-GE не гнет (на практике возможно)
2JZ-GTE не гнет
1MZ-FE тип’95 не гнет
3VZ-E не гнет
SUZUKI
Двигатель Не гнет
G16A (1.6л 8 клап) не гнет
G16B (1.6 л 16 кл.) не гнет
DAEWOO
Двигатель Гнет Двигатель Не гнет
Ланос 1.5 гнет Ланос, Sens 1.3 не гнет
Ланос 1.6 гнет Нексия 1.6. 16 Узбек. не гнет
Матиз 0.8 гнет и еще направляющую под замену Нексия 1.5. 8 (Евро-2 G15MF авто до 2008 г.) не гнет
Нексия A15SMS (Евро-3, после 2008г.) гнет

Nubira 1,6л. DOHC
гнет
CHEVROLET
Двигатель Гнет
Aveo 1.4 F14S3, 8 кл. гнет
Aveo 1.4 F14D3 16кл. гнет
Aveo 1.6 гнет
Aveo 1.4 F14S3 гнет
Lacetti 1,6л. и 1,4л. гнет
Captiva LT 2,4 л. гнет
CITROEN
Двигатель Гнет
Ситроен Ксантия (Citroen Xantia) XU10J4R 2.0 16кл гнет
Citroen ZX 1.9 и 2.0 (дизель) гнет
Citroen C5 2.0 136 л.с. гнет
Citroen C4 1.6i 16V гнет
Citroen jumper 2.8 НDI гнет
Citroen Berlingo 1.4 и 1.6 гнет
Citroen Xsara 1.4 TU3JP гнет
HYUNDAI
Двигатель Гнет
Getz 1.3 12кл гнет
Getz 1.4 16кл гнет
Accent SOHC 1.5 12V и DOHC 1.5 16v гнет
Н 200, D4BF гнет
Elantra, G4FC гнет
Sonata, 2.4л гнет
ВАЗ
Двигатель Гнет Двигатель Не гнет
2111 1.5 16кл. гнет 2111 1.5 8кл. не гнет
2103 гнет 21083 1.5 не гнет
2106 гнет 21093, 2111, 1.5 не гнет
21091 1.1 гнет 21124, 1.6 не гнет
20124 1.5 16v гнет 2113, 2005 г.в. 1.5 инж., 8 кл. не гнет
2112, 16 клапанов, 1.5 гнёт (при стоковых поршнях) 11183 1.6 л 8 кл. «Стандарт» (Лада Гранта) не гнет
21126, 1.6 гнет 2114 1.5, 1.6 8 кл. не гнет
21128, 1.8 гнет 21124 1.6 16 кл. не гнет
Лада Калина Спорт 1.6 72кВт гнет
21116 16 кл. «Норма» (Лада Гранта) гнет
2114 1.3 8 кл. и 1.5 16 кл гнет
Лада Ларгус K7M 710 1,6л. 8кл. и K4M 697 1.6 16 кл. гнет
Нива 1,7л. гнет
RENAULT
Двигатель Гнет
Logan, Clio, Clio 2, Laguna 1, Megane Classic, Kangoo, Symbol гнет (в большинстве случаев)
K7J 1.4 8кл гнет
K4J 1.4 16 кл. гнет
F8Q 622 1.9D гнет
1.6 16V K4M гнет
2.0 F3R гнет
1.4 RXE и все двиг рено как 8-ми так и 16-ти кл. гнет
Master g9u720 2,8 (диз.) гнет
VOLVO
Двигатель Гнет
S40 1.6 (ремень) гнет
740 2.4D гнет (ломает распредвал и толкатели)
Kia
Двигатель Гнет Двигатель Не гнет
Spectra 1.6 гнет D4EA не гнет
Rio А3Е 1343см3 8кл. A5D 1,4 л., 1,5л. 1.6кл. гнет
Magentis(Маджестик) G4JP 2л. гнет
Serato, Spektra 1.6 16v гнет
Seed (Сид) 1.4 16кл. гнет
Fiat
Двигатель Гнет
Brava 1600 см3 16 кл. гнет
Tipo и Tempra 1.4, 8-клап. и 1.6 л гнет (в редких случаях не гнутся)
Tipo и Tempra 1.7 дизель гнет
Ducato 8140 гнет (ломает рокера)
Ducato F1A гнет
Mercedes
Двигатель Гнет
271 мотор гнет
W123 615,616 (бенз., дизель) гнет
Peugeot
Двигатель Гнет Двигатель Не гнет
307 TU5JP4 1.6 гнет 607 2.2 hdi 133 л.с. не гнет (но ломает рокера, авто глохнет без какого либо шума)
206 TU3 1.4 гнет Boxer 4HV, 4HY не гнет (но ломает рокера)
405 1,9л. бенз гнет
407 PSA6FZ 1,8л. гнет
Honda
Двигатель Гнет Двигатель Не гнет
Accord гнет Civic В15Z6 не гнет
D15B гнет
Ford
Двигатель Гнет Двигатель Не гнет
zetek 1.8 л гнет zetek 2.0 л не гнет
Focus II 1.6л. 16v гнет Sierra 2.0 CL OHC 8 кл. не гнет
Mondeo 1.8 GLX 16 кл. гнет + гидрокомпенсаторы заклинивает
Geely
Двигатель Гнет Двигатель Не гнет
Geely Emgrand EC7 1.5 JL4G15 и 1.8 JL4G18 CVVT гнет Geely CK/MK 1.5 5A-FE не гнет
Geely MK 1.6 4A-FE не гнет
Geely FC 1.8 7A-FE не гнет
Geely LC 1.3 8A-FE не гнет
Mitsubishi
Двигатель Гнет Двигатель Не гнет
6g73 2.5 GDI гнет (на малых оборотах не гнет) Паджеро 2 3.0 л 12 кл. не гнет
4G18, 16 клапанов, 1600см2 гнет
Airtrek 4G63 2.0 л турбо гнет
Carisma 1.6 гнет
Nissan
Двигатель Гнет Двигатель Не гнет
Nissan Cefiro А32 VQ20DE гнет RB VG VE CA не гнет
Nissan Primera 2.0D 8 кл. гнет
Nissan Skyline RB25DET NEO гнет, а RB20E ломает рокера
Nissan Sunny QG18DD NEO гнет
Двигатель Гнет Двигатель Не гнет
ADP 1.6 гнет 1,8 RP не гнет
Polo 2005 1.4 гнет 1,8 ААМ не гнет
Транспортер T4 ABL 1.9 л гнет 1,8 PF не гнет
GOLF 4 1.4/16V AHW гнет 1,6 ЕZ не гнет
PASSAT 1.8 л. 20V гнет 2,0 2Е не гнет
Passat B6 BVY 2,0FSI гнет + ломает направляющие клапана 1,8 PL не гнет
1,4 ВСА гнет 1,8 АGU не гнет
1,4 BUD гнет 1,8 EV не гнет
2,8 ААА гнет 1,8 ABS не гнет
2,0 9А гнет 2,0 JS не гнет
1,9 1Z гнет
1,8 KR гнет
1,4 BBZ гнет
1,4 ABD гнет
1,4 ВСА гнет
1,3 МН гнет
1,3 HK гнет
1,4 AKQ гнет
1,6 ABU гнет
1,3 NZ гнет
1,6 BFQ гнет
1,6 CS гнет
1,6 АЕЕ гнет
1,6 AKL гнет
1,6 AFT гнет
1.8 AWT гнет
2,0 BPY гнет
Opel
Двигатель Гнет Двигатель Не гнет
X14NV гнет 13S не гнет
Х14NZ гнет 13N/NB не гнет
C14NZ гнет 16SH не гнет
X14XE гнет C16NZ не гнет
X14SZ гнет 16SV не гнет
C14SE гнет X16SZ не гнет
X16NE гнет X16SZR не гнет
X16XE гнет 18E не гнет
X16XEL гнет C18NZ не гнет
C16SE гнет 18SEH не гнет
Z16XER гнет 20SEH не гнет
C18XE гнет C20NE не гнет
C18XEL гнет X20SE не гнет
C18XER гнет Кадет 1,3 1,6 1,8 2,0 л. 8кл. не гнет
C20XE гнет 1.6 если 8-ми кл. не гнет
C20LET гнет
X20XEV гнет
Z20LEL гнет
Z20LER гнет
Z20LEH гнет
X22XE гнет
C25XE гнет
X25X гнет
Y26SE гнет
X30XE гнет
Y32SE гнет
Корса 1.2 8v гнет
Кадет 1,4 л гнет
все 1.4, 1.6 16V гнет
Lifan
Двигатель Не гнет
LF479Q3 1,3л. не гнет
Tritec 1,6л. не гнет
4A-FE 1,6л. не гнет
5A-FE 1,5л. и 1,8л. 7A-FE не гнет
Chery
Двигатель Гнет
Tiggo 1,8л., 2,4л. 4G64 гнет
Amulet SQR480ED гнет + ломаются коромысла
A13 1.5 гнет
Mazda
Двигатель Гнет Двигатель Не гнет
Е 2200 2,5л. диз. гнет 323f 1,5 л. Z5 не гнет
626 GD FE3N 16V гнет Xedos 6, 2,0л., V6 не гнет
MZD Capella (Mazda Capella) FE-ZE не гнет
F2 не гнет
FS не гнет
FP не гнет
KL не гнет
KJ не гнет
ZL не гнет
Subaru
Двигатель Гнет Двигатель Не гнет
EJ25D DOHC и EJ251 гнет EJ253 2.5 SOCH не гнет (только если на холостом ходу)
EJ204 гнет EJ20GN не гнет
EJ20G гнет EJ20 (201) DOHC не гнет
EJ20 (202) SOHC гнет
EJ 18 SOHC гнет
EJ 15 гнет

Как узнать гнет ли клапана?

Проверка двигателя грозит ли загиб клапанов после обрыва ГРМ

В этом вопросе вам не поможет ни визуальный осмотр, ни цифры, приведенные в таблицах «гнет клапана». Даже если у вас в руках есть информация от производителя о повреждениях в случае обрыва ремня, неизвестно, насколько она является достоверной.

При желании проверить наличие вероятности загиба поршнем клапанов при обрыве ремня ГРМ необходимо снять ремень, выставить первый поршень у ВМТ, провернуть на 720 градусов распредвал.

Если все прошло хорошо и он не уперся, можно продолжать проверку – переходить на второй поршень. Когда и там все нормально, то возможный обрыв ремня не приведет к негативным последствиям для двигателя вашего автомобиля.

Во избежание данной проблемы (загиб клапанов при обрыве) необходимо постоянно держать под контролем состояние и натяжение ремня ГРМ. При появлении малейшего незнакомого шума при работе, сразу же необходимо стараться выяснить причину его возникновения, осмотреть состоянием роликов и помпы.

При покупке подержанного автомобиля, произведите незамедлительную замену ремня ГРМ не зависимо от того, что вам рассказал продавец. И тогда такой актуальный вопрос как гнет ли клапана при обрыве Вас беспокоить не будет.

Загнуло клапана признаки

Когда оборвался ремень, то просто поменяв ремешок ГРМ, надеясь, что все прошло без последствий и вы запустите мотор, не стоит. Особенно если двигатель в списке тех, на которых гнет клапана. Да, бывают случаи, если загиб был не большой и несколько клапанов перестали плотно прилегать в седле, то можно крутить стартером, однако часто такие действия еще больше усугубят ситуацию. Так как при незначительном повреждении все будет работать и крутится, однако двигатель будет трясти, а последствия только ухудшаться.

Лучше всего, если вы снимите «голову», дабы проверить это наглядно или залив керосин, тем не менее, есть несколько способов как проверить погнут ли клапан без разбора двигателя.

Главным симптомом если загнутые клапана – малая или полностью отсутствует компрессия. Поэтому необходимо замерить компрессию в цилиндрах. Но, такие действия актуальны если коленвал можно провернуть и нигде ничего не упирается. Так что первое что нужно сделать – это установив новый ремень, вручную, за болт на КВ, прокрутить несколько оборотов весь газораспределительный механизм (нужно при этом выкрутить свечи).

Как проверить загнуло ли клапана

Чтобы определить, погнуло ли какой-то стержень клапана, достаточно будет буквально пяти оборотов ручного проворачивания ключом за болт коленвала. Если стержни целые, то вращение будет свободным, погнуты – тяжёлым. А еще должны быть четко ощутимые 4 точки (при одном обороте) сопротивления движению поршней. Если такие сопротивления не ощутимы, то вкрутив назад свечи, выкручивайте их по очереди и снова прокручивайте коленчатый вал.

По усилию на ручное кручение, при отсутствующей одной из свечей, сравнительно не сложно понять в каком конкретно цилиндре произошел загиб клапана (-ов). Однако такой метод не всегда сможет помочь точно узнать загнуло клапана или нет.

Если коленчатый вал крутится свободно, тогда можно проверить компрессометром. Нет такого инструмента? Значит делать пневмотест, причем проверка герметичности цилиндров самый правильный способ, который даст ответ как прилегают тарелки клапанов в седлах, без дополнительных последствий при прокручивании стартером и без установки нового ремня.

Как проверить погнут ли клапан самому?

Для пневмотеста не нужно тянуть машину на СТО, вы сами можете узнать, герметичен цилиндр или нет. Проще всего:

  1. подобрать по диаметру свечного колодца кусок шланга;
  2. выкрутить свечу;
  3. установить поршень цилиндра в верхнюю мертвую точку (клапана закрыты) по очередно;
  4. вставляете плотно шланг в колодец;
  5. со всех сил пытаетесь дуть в камеру сгорания (проходит воздух – погнуло, не проходит – “пронесло”).

Такой же тест можно сделать с использованием компрессора (даже автомобильного). Правда придется немного потратить больше времени, так как нужно подготовиться. В старой свече высверлить центральный электрод, а на керамический наконечник одеть шланг (зафиксировав хорошо хомутом). Потом качать давление в цилиндр (при условии, что поршень в нём стоит у ВМТ).

По шипению и по давлению на манометре будет понятно сидят шляпы клапанов в седлах или нет. Причем в зависимости от того куда пойдет воздух определите впускные загнуло или выпускные. При загнутых выпускных, воздух идет в выхлопной коллектор (глушитель). Если загнуло впускные клапана, то во впускной тракт.

Спрашивайте в комментариях. Ответим обязательно!

На каких двигателях ВАЗ гнет клапана

Для многих владельцев отечественных автомобилей совсем не лишним будет знание, на каких двигателях ВАЗ гнет клапана при обрыве ремня ГРМ. Чтобы разобраться, нужно немного углубиться в историю, причем не столь и далекую.
Появившиеся на рынке ВАЗ 2110 комплектовались 8-клапанными двигателями, объем которых сначала составлял 1,5, а затем 1,6 л. Их конструкция исключала встречу клапанов с поршнями. Это можно считать ответом на столь актуальный вопрос: «На каких двигателях ВАЗ не гнет клапана?» Но этот ответ не совсем полный – впрочем, обо всем по порядку.

Появление 16-клапанных двигателей: проблемы и их решение

Когда на автомобилях десятого семейства стали устанавливать 1,5 литровые двигателями с 16 клапанами, одновременно с прибавкой мощности появились и серьезные проблемы, которые не обрадовали автовладельцев. Из-за значительно изменившейся конструкции оказалось, что такой ВАЗ 2110 гнет клапана, а это означает дорогостоящий ремонт. Происходит это потому, что в таких моторах на поршнях не предусмотрены специальные выемки, и если происходит обрыв ремня, то они бьют по клапанам.
Ситуация изменилась с появлением 16 клапанного 124 двигателя объемом 1,6 литра. Его конструкция имела большое сходство с предшественниками, но имелось одно очень значимое отличие. Его поршни имели выемки. Исходя из этого, утверждение, что 124 двигатель ВАЗ гнет клапана является ошибочным.
История совершенствования ВАЗ 2112 оказалась весьма удачной. Этому способствовала комплектования этих авто 16-кл движками на 1, 6 литра. Однако начиналось все не так хорошо. К сожалению, ответ на вопрос: «Гнет ли клапана на 1,5 ВАЗ 2112 с 16 клапанами?» оказался положительным.
Когда конвейер покинула претерпевшая серьезные изменения десятая модель под названием Лада Приора, большинство владельцев авто уже успели привыкнуть к надежности современных 16-клапанных 1,6 л двигателей, которые и стали устанавливать на новинку. Однако все пошло не так, как хотелось. ГРМ на Приоре значительно шире, чем у «двенадцатых», что значительно уменьшает вероятность его порыва, но если такое случится, то… А стоимость такого ремонта весьма высока. Схожая проблема и у новых 1,4 л двигателей Лады Калины.

Как избежать проблемы?

Ответ на этот вопрос прост и сложен одновременно. Конечно, вышеизложенная информация поможет разобраться, какие двигатели ВАЗ не гнут клапана, и позволит выбрать оптимальный вариант. Но просто надеется, что такого с вами не произойдет, более чем опрометчиво. Даже самый безопасный двигатель без должного обслуживания и контроля может преподнести «сюрприз» в виде серьезной поломки. Регулярный осмотр ремня ГРМ, его своевременная замена, а также поддержание в чистоте клапанов и поршней позволит избежать таких проблем или значительно уменьшить вероятность их возникновения.

Какие моторы ваз гнут клапана. Последние публикации

Работа клапанного механизма происходит следующим образом: в момент достижения поршнем верхней мертвой точки происходит закрытие обоих клапанов в камере сгорания – в ней создается определенное давление. Обрыв ремня приводит к тому, что клапана не успевают своевременно закрыться перед приходом поршня. Таким образом, возникает их встреча – столкновение, которое непосредственно приводит к тому, что клапан гнется. Ранее, для того, чтобы предотвратить подобную проблему, на старых двигателях производились специальные проточки под клапана. На двигателях нового поколения также встречаются похожие выемки, но предназначаются они лишь для того, чтобы избежать в процессе работы двигателя деформации клапанов и при возникновении обрыва ремня они абсолютно не спасают.

С физической точки зрения с момент обрыва ремня ГРМ происходит моментальная остановка распредвалов, под действием возвратных пружин, которые тормозят его кулачки. Коленвал в этот момент инерционно продолжает вращательное движение (независимо от того, была включена передача или же нет, низкие были обороты или же высокие, маховик продолжает его крутить). То есть поршни продолжают работать, а как результат – бить по открытым на данный момент клапанам. Довольно редко, но случается, когда клапана повреждают и сам поршень.

Причины обрыва ремня ГРМ

  • изнашивание ремня как такового или же его низкое качество (шестерни валов имеют острые края или попадание масла из сальников).
  • клинит коленвал.
  • клинит помпа (самое распространенное явление).
  • клинят несколько или один распредвал (например, из-за прихода в негодность одного из них – однако, тут последствия немного иные).
  • откручивается натягивающий ролик или клинят ролики (происходит ослабление или перетяжка ремня).

Современные двигатели, так как они мощнее, в сравнении с их предшественниками, имеют намного меньшую и живучесть. Если рассматривать причину, опираясь на клапана, данная проблема возникает вследствие малого расстояния между ними и поршнем. То есть, если в момент прихода поршня клапан приоткрыт, то моментально происходит его загиб. Так как для большей компрессии и сжатия в дне поршня нет проточки под клапан необходимой глубины.

На каких двигателях гнёт клапана?

На машинах с 8-ми клапанным двигателем загибает реже всего, а вот 16-ти и 20-ти кл., будь-то бензин или дизель загиб происходит в большинстве случаев. Правда иногда это может быть один или несколько клапанов, а если двигатель работал на холостых, то и вовсе беда пронесет. Но таких случаев мало, в основном, последствия необратимы. Таблица со списком двигателей на которых гнет клапана всех популярных автомобилей при обрыве ремня газораспределительного механизма.

Двигатель Гнет Двигатель Не гнет
гнет Camry V10 2.2GL не гнет
гнет 3VZ не гнет
2E гнет 1S не гнет
3S-GE гнет 2S не гнет
3S-GTE гнет 3S-FE не гнет
3S-FSE гнет 4S-FE не гнет
4A-GE гнет (на холостых не гнет) 5S-FE не гнет
1G-FE VVT-i гнет 4A-FHE не гнет
G-FE Beams гнет 1G-EU не гнет
1JZ-FSE гнет 3A не гнет
2JZ-FSE гнет 1JZ-GE не гнет
1MZ-FE VVT-i гнет 2JZ-GE не гнет
2MZ-FE VVT-i гнет 5A-FE не гнет
3MZ-FE VVT-i гнет 4A-FE не гнет
1VZ-FE гнет 4A-FE LB
2VZ-FE гнет 7A-FE
3VZ-FE гнет 7A-FE LB не гнет (работающие на обедненной смеси (lean burn))
4VZ-FE гнет 4E-FE не гнет
5VZ-FE гнет 4E-FTE не гнет
1SZ-FE гнет 5E-FE не гнет
2SZ-FE гнет 5E-FHE не гнет
1G-FE не гнет
1G-GZE не гнет
1JZ-GE
1JZ-GTE не гнет
2JZ-GE не гнет (на практике возможно)
2JZ-GTE не гнет
1MZ-FE тип»95 не гнет
3VZ-E не гнет
Двигатель Гнет Двигатель Не гнет
2111 1.5 16кл. гнет 2111 1.5 8кл. не гнет
2103 гнет 21083 1.5 не гнет
2106 гнет 21093, 2111, 1.5 не гнет
21091 1.1 гнет 21124, 1.6 не гнет
20124 1.5 16v гнет 2113, 2005 г.в. 1.5 инж., 8 кл. не гнет
2112, 16 клапанов, 1.5 гнёт (при стоковых поршнях) 11183 1.6 л 8 кл. «Стандарт» (Лада Гранта) не гнет
21126, 1.6 гнет 2114 1.5, 1.6 8 кл. не гнет
21128, 1.8 гнет 21124 1.6 16 кл. не гнет
Лада Калина Спорт 1.6 72кВт гнет
21116 16 кл. «Норма» (Лада Гранта) гнет
2114 1.3 8 кл. и 1.5 16 кл гнет
Лада Ларгус K7M 710 1,6л. 8кл. и K4M 697 1.6 16 кл. гнет
Нива 1,7л. гнет

Mitsubishi

VAG (Audi, VW, Skoda)

Двигатель Гнет Двигатель Не гнет
ADP 1.6 гнет 1,8 RP не гнет
Polo 2005 1.4 гнет 1,8 ААМ не гнет
Транспортер T4 ABL 1.9 л гнет 1,8 PF не гнет
GOLF 4 1.4/16V AHW гнет 1,6 ЕZ не гнет
PASSAT 1.8 л. 20V гнет 2,0 2Е не гнет
Passat B6 BVY 2,0FSI гнет + ломает направляющие клапана 1,8 PL не гнет
1,4 ВСА гнет 1,8 АGU не гнет
1,4 BUD гнет 1,8 EV не гнет
2,8 ААА гнет 1,8 ABS не гнет
2,0 9А гнет 2,0 JS не гнет
1,9 1Z гнет
1,8 KR гнет
1,4 BBZ гнет
1,4 ABD гнет
1,4 ВСА гнет
1,3 МН гнет
1,3 HK гнет
1,4 AKQ гнет
1,6 ABU гнет
1,3 NZ гнет
1,6 BFQ гнет
1,6 CS гнет
1,6 АЕЕ гнет
1,6 AKL гнет
1,6 AFT гнет
1.8 AWT гнет
2,0 BPY гнет
Двигатель Гнет Двигатель Не гнет
X14NV гнет 13S не гнет
Х14NZ гнет 13N/NB не гнет
C14NZ гнет 16SH не гнет
X14XE гнет C16NZ не гнет
X14SZ гнет 16SV не гнет
C14SE гнет X16SZ не гнет
X16NE гнет X16SZR не гнет
X16XE гнет 18E не гнет
X16XEL гнет C18NZ не гнет
C16SE гнет 18SEH не гнет
Z16XER гнет 20SEH не гнет
C18XE гнет C20NE не гнет
C18XEL гнет X20SE не гнет
C18XER гнет Кадет 1,3 1,6 1,8 2,0 л. 8кл. не гнет
C20XE гнет 1.6 если 8-ми кл. не гнет
C20LET гнет
X20XEV гнет
Z20LEL гнет
Z20LER гнет
Z20LEH гнет
X22XE гнет
C25XE гнет
X25X гнет
Y26SE гнет
X30XE гнет
Y32SE гнет
Корса 1.2 8v гнет
Кадет 1,4 л гнет
все 1.4, 1.6 16V гнет
EJ20GN не гнет EJ20G гнет EJ20 (201) DOHC не гнет EJ20 (202) SOHC гнет EJ 18 SOHC гнет EJ 15 гнет

Как узнать гнет ли клапана?

Проверка двигателя грозит ли загиб клапанов после обрыва ГРМ

В этом вопросе вам не поможет ни визуальный осмотр, ни цифры, приведенные в таблицах «гнет клапана». Даже если у вас в руках есть информация от производителя о повреждениях в случае обрыва ремня, неизвестно, насколько она является достоверной.

При желании проверить наличие вероятности загиба поршнем клапанов при обрыве ремня ГРМ необходимо снять ремень, выставить первый поршень у ВМТ, провернуть на 720 градусов распредвал.

Если все прошло хорошо и он не уперся, можно продолжать проверку – переходить на второй поршень. Когда и там все нормально, то возможный обрыв ремня не приведет к негативным последствиям для двигателя вашего автомобиля.

Во избежание данной проблемы (загиб клапанов при обрыве) необходимо постоянно держать под контролем состояние и натяжение ремня ГРМ. При появлении малейшего незнакомого шума при работе, сразу же необходимо стараться выяснить причину его возникновения, осмотреть состоянием роликов и помпы.

При покупке подержанного автомобиля, произведите незамедлительную не зависимо от того, что вам рассказал продавец. И тогда такой актуальный вопрос как гнет ли клапана при обрыве Вас беспокоить не будет.

Загнуло клапана признаки

Когда оборвался ремень, то просто поменяв ремешок ГРМ, надеясь, что все прошло без последствий и вы запустите мотор, не стоит. Особенно если двигатель в списке тех, на которых гнет клапана. Да, бывают случаи, если загиб был не большой и несколько клапанов перестали плотно прилегать в седле, то можно крутить стартером, однако часто такие действия еще больше усугубят ситуацию. Так как при незначительном повреждении все будет работать и крутится, однако двигатель будет трясти, а последствия только ухудшатся.

Лучше всего, если вы снимите «голову», дабы проверить это наглядно или залив керосин, тем не менее, есть несколько способов как проверить погнут ли клапан без разбора двигателя.

Главным симптомом если загнутые клапана – малая или полностью отсутствует компрессия . Поэтому необходимо в цилиндрах. Но, такие действия актуальны если коленвал можно провернуть и нигде ничего не упирается. Так что первое что нужно сделать – это установив новый ремень, вручную, за болт на КВ, прокрутить несколько оборотов весь газораспределительный механизм (нужно при этом выкрутить свечи).

Как проверить загнуло ли клапана

Чтобы определить, погнуло ли какой-то стержень клапана, достаточно будет буквально пяти оборотов ручного проворачивания ключом за болт коленвала. Если стержни целые, то вращение будет свободным, погнуты – тяжёлым. А еще должны быть четко ощутимые 4 точки (при одном обороте) сопротивления движению поршней. Если такие сопротивления неощутимы, то вкрутив назад свечи, выкручивайте их по очереди и снова прокручивайте коленчатый вал.

По усилию на ручное кручение, при отсутствующей одной из свечей, сравнительно не сложно понять в каком конкретно цилиндре произошел загиб клапана (-ов). Однако такой метод не всегда сможет помочь точно узнать загнуло клапана или нет.

Если коленчатый вал крутится свободно, тогда можно проверить компрессометром . Нет такого инструмента? Значит делать пневмотест , причем проверка герметичности цилиндров самый правильный способ, который даст ответ как прилегают тарелки клапанов в седлах, без дополнительных последствий при прокручивании стартером и без установки нового ремня.

Как проверить погнут ли клапан самому?

Для пневмо-теста ненужно тянуть машину на СТО, вы сами можете узнать, герметичен цилиндр или нет. Проще всего:

  1. подобрать по диаметру свечного колодца кусок шланга;
  2. выкрутить свечу;
  3. установить поршень цилиндра в верхнюю мертвую точку (клапана закрыты) по очередно;
  4. вставляете плотно шланг в колодец;
  5. со всех сил пытаетесь дуть в камеру сгорания (проходит воздух – погнуло, не проходит – “пронесло”).

Такой же тест можно сделать с использованием компрессора (даже автомобильного). Правда придется немного потратить больше времени, так как нужно подготовиться. В старой свече высверлить центральный электрод, а на керамический наконечник одеть шланг (зафиксировав хорошо хомутом). Потом качать давление в цилиндр (при условии, что поршень в нём стоит у ВМТ).

По шипению и по давлению на манометре будет понятно сидят шляпы клапанов в седлах или нет. Причем в зависимости от того куда пойдет воздух определите впускные загнуло или выпускные. При загнутых выпускных, воздух идет в выхлопной коллектор (глушитель). Если загнуло впускные клапана, то во впускной тракт.

Приветствую вас друзья на сайте ремонт авто своими руками. Опытные автолюбители знают, что обрыв ремешка ГРМ может привести к печальным последствиям. В частности, есть большой риск «встречи» уже вышедших из гнезд клапанов и поднимающихся по инерции поршней.

Итог — деформация жизненно важных элементов мотора, а также острая потребность в посещении СТО и проведении капитального ремонта. Но всегда ли при обрыве ремня ГРМ гнет клапана? Нужно ли этого бояться?

Немного истории

На новых «десятках» сразу устанавливались 8-клапанные моторы с объемами 1.5 и 1.6 литра. Первые силовые узлы (с позиции описываемой нами проблемы) были идеальны, и клапана не гнулись. Хотя на более ранних моделях типа восьмерки, девятки с объемом 1.3 эта проблема была. Причина была в том, что поршень конструктивно не мог «встретиться» с клапанами.

Со временем в семействе «десяток» появилась более современная модель ВАЗ 2112, оборудованная мотором на полтора литра, с 16-клапанным мотором. Именно с этого момента начались проблемы. Многие автолюбители и специалисты не могли взять в толк, почему гнет клапана.

На самом деле причина была в конструкции силового узла. С одной стороны, появление 16-клапанной головки позволило повысить мощность автомобиля до 92 «лошадей», а с другой — обрыв ремня ГРМ неизменно приводил к столкновению поршней и клапанов, а также деформации последних.

После этого приходилось ехать на СТО и сдавать машину в дорогостоящий ремонт. Конструктивная вина лежала на самих поршнях, на которых отсутствовала необходимая выемка. Как следствие, обрыв ремня ГРМ всегда заканчивался одинаково.

Обновленные двигателя автомобиля

Подобная оплошность была взята на вооружение и на новых авто ВАЗ 2112 устанавливались уже более продвинутые 16-клапанные моторы объемом 1.6 литра. Конструктивно силовые узлы отличались не сильно, но одна особенность все-таки присутствовала. В новом моторе поршни имели определенные выемки, поэтому описанная выше проблема была исключена.

В течение следующих нескольких лет автолюбители уже стали забывать о погнутых клапанах и привыкли к надежности новых 16-ти клапанных моторов. Но обновленная модель Приора с силовым узлом 1.6 литра неприятно удивила — клапана при обрыве ГРМ также гнулись.

При этом итоговый ремонт обходился много дороже. С другой стороны, разработчики сделали ремень максимально широким, чтобы свести к минимуму вероятность разрыва ремня. Не везло только тем автолюбителям, которым доставался бракованный ремень или же тем, которые вовсе не следили за своим «железным конем».

К сожалению, даже на новых моторах Калины 1.4 литра с 16-тью клапанами также не избежать ремонта при разрыве ремня в движении. Так что контроль состояния данного узла является обязательным.

На каких двигателях ВАЗ гнет клапана, а на каких нет

Сделаем промежуточные выводы, а также выделим наиболее «опасные» и «безопасные» модели с позиции вероятной деформации клапанов в случае повреждения ремня:

1. Какие двигателя ваз гнут клапана? К данной категории относятся моторы автомобилей следующего модельного ряда — 21127, 21116, 2112, 1194.

2. Какие двигателя ваз не гнут клапана? Более надежными являются моторы таких моделей ВАЗ, как 1183, 21114, 21083, 21124, 21126 (гнуло до 2013 года, а сейчас — нет), 21128.

Текущая проблема вызвала много споров в среде автолюбителей. Многие владельцы «проблемных» ВАЗ интересуются, что делать, чтобы не гнуло клапана. На самом же деле есть несколько рекомендаций.

Они следующие:

1. Во-первых, старайтесь периодически оценивать состояние ремня ГРМ и производить его замену при первых признаках повреждения. Появление трещин, попадание на поверхность моторного масла, чрезмерное растягивание, отслоение краев — все это повод установить новый ремень ГРМ и не дожидаться разрыва.

2. Во-вторых, если ожидается ремонт движка, то можно поменять поршни, а в некоторых случаях и коленчатый вал. Кроме этого, некоторые специалисты рекомендуют (как выход) установку нового распределительного вала.

Но здесь без консультации специалистов, конечно, не обойтись. После этого может понадобиться перепрошивка и удаление катализатора.

Если вам достался автомобиль, где гнет клапана, то не отчаивайтесь раньше времени. Идеальным решением будет максимальное внимание к двигателю и более частая замена ремня ГРМ . Даже этого будет достаточно, чтобы свести риски к минимуму.

Что касается замены узлов и дорогостоящего ремонта, то эти затраты, как правило, не оправдывают себя. Удачи на дорогах и конечно же без поломок.

Осенью 2015 года семейство легковых «Лад» пополнила топовая модель – автомобиль Веста, выпускаемый в кузове «седан». Задавая вопрос «гнёт ли клапана на Лада Веста», нужно ясно представлять себе, о каком двигателе идёт речь: об 1,6-литровом российском или ниссановском, а может, о последней разработке ВАЗ с названием «21179».

Здесь рассмотрены варианты, имеющие отношение к автомобилям, выпускаемым сейчас либо к тем, которые начнут выпускать в ближайшем будущем. Также для Весты был разработан 8-клапанный мотор – он точно не гнёт клапаны и точно не будет устанавливаться на топовые седаны в 2016-м году.

Подробнее о двигателях, которыми оснащена линейка Лада Веста в материале: !

ДВС ВАЗ-21129, 106 «сил» (клапана гнёт)

Под капотом 106-сильной Лада Веста

Немного истории. Мотор 21129 является доработанным вариантом другого двигателя, а именно, 21127. Последний из них при обрыве ремня ГРМ успешно гнул свои клапаны, хотя на поршнях были сделаны проточки (рис. 1 ). Смысл в том, что глубина проточек не являлась достаточной: при выполнении некоторых условий клапан «встречался» с поршнем со всеми вытекающими последствиями.

С переходом к новому поколению ДВС, то есть к 21129, конструкция поршней была доработана. Но внешняя форма изменилась не сильно, и хотя выемки остались, их глубина по-прежнему является недостаточной.

Здесь рассматривался вопрос, гнёт ли клапана Лада Веста с двигателем «21129». И ответ получился однозначный: да, гнёт.

По идее, проблема с загибом клапанов характерна для всех двигателей ВАЗ, оснащённых 4-мя клапанами на цилиндр. Каждый новый 16-клапанник её «наследует». Исключением считается один раритет – ДВС ВАЗ-2112, объём которого равен 1,6 л. Там выемки сделаны на совесть (рис. 2 ).

122-сильный мотор «21179» (клапана гнёт)

По своей конструкции ДВС ВАЗ-21179 не сильно отличается от предшественников. Рабочий объём был увеличен до 1774 мл, что достигнуто за счёт изменения длины хода поршня: было 75,6 мм, стало 84,0 мм.

Элементы шатунно-поршневой группы

Сам поршень теперь подогнан к цилиндру лучше, чем в двигателях 21127 и 21129. Расстояние от поршневого пальца до днища поршней увеличилось на 1,3 мм – до 26,7 мм. Но более глубокие выточки в днище так и не появились. Механизм ГРМ по-прежнему приводит в действие ремень, а при его обрыве возможность погнуть клапаны никто не отменял.

Теперь мы знаем, гнёт ли клапана на Лада Веста с 1,8-литровым двигателем. Ответ будет тем же, что для всех 16-клапанных ДВС ВАЗ (за исключением 2112). Проблема с переходом к новому поколению осталась прежней. А возвращаться к «тяжёлым» поршням на ВАЗе не намерены.

Привод ГРМ на двигателях 21179 снабжён не одним, а двумя натяжными роликами. Что сделано затем, чтобы конструкция была менее восприимчивой к растяжению ремня ГРМ.

Здесь сказано: количество натяжных роликов – два

Один из автоматов натяжения может заклинить, но тогда его функцию возьмёт на себя второй ролик-автомат.

Поршни, которые не гнут клапана

Комплекты поршней для некоторых «старых» 16-клапанников выпускают сторонние компании. Эти детали снабжаются глубокими выточками. Смысл в том, чтобы поршень не доставал до тарелок и не мог погнуть клапаны.

Тюнинговый поршень для ДВС 21126-21127

Элементы ШПГ разных двигателей (21127, 21129, 21179) обладают совместимостью. Но устанавливать поршни от «старых двигателей» в мотор Весты не нужно:

  • В ДВС 21129 после такого «тюнинга» повысятся потери на трение;
  • Если поршни от 26-го или 27-го мотора установить в ДВС 21179, сразу изменится рабочий объём.

«29-й», а также и «79-й» двигатель Лада Веста гнёт клапана только с «вазовскими» поршнями. Но установив «тюнинговую» деталь, не ждите повышения мощности. А ещё, применяя нестандартные элементы, можно сильно понизить ресурс (лишиться гарантии, получить непредвиденные последствия).

Двигатель Nissan HR16DE (не гнёт, тут цепь)

Двигатель HR16DE в разборе

Никаких «глубоких выемок» здесь не предусмотрено. Теперь обратим внимание на то, как устроен механизм привода ГРМ.

Ничего, кроме шестерней и цепей

Ремня с зубцами здесь нет – его заменяет цепь. Трудно представить себе две следующих ситуации:

  • Цепь могла перескочить через зубцы одной или нескольких шестерёнок;
  • Один из элементов был повреждён так сильно, что наличие повреждений привело к разрыву.

Пока цепь остаётся целой, клапаны и поршни не могут встретиться друг с другом, чтобы ни происходило с двигателем. Единственное, что плохо – цепь может заклинить.

Гнёт ли клапана Лада Веста с ниссановским ДВС? Ответ «нет» был бы неправильным – разрыв цепи не исключается. Но в реальности столкнуться с такой ситуацией будет почти нельзя. Рассмотрим, почему.

Четыре общеизвестных факта

Показатель ресурса для цепи привода ГРМ всегда превышает ресурс двигателя. Это – первый факт, но надо выполнить условие: замена масла должна быть своевременной. А вообще цепь выходит из строя постепенно, и этому сопутствуют симптомы:

  • Слышимые призвуки (стрекотание) на холостых оборотах;
  • В момент прохождения «проблемного участка» может наблюдаться смещение фаз.

Последний дефект выявляют с помощью компьютерной диагностики.

От появления любого симптома до полного разрыва цепи проходит определённое время. И вообще-то «дефектная цепь» может проработать долго. Это был ещё один, четвёртый по счёту факт.

Последствия обрыва ремня ГРМ, пример на видео

Довольно актуальный вопрос, на каких двигателях ВАЗ не гнет клапана, заинтересует, наверное, каждого владельца машины от легендарного отечественного производителя – старой или новой – без особой разницы. Боязнь обрыва ремня у некоторых водителей даже превращается в своего рода паранойю: начинают возить с собой запасной ремень, при каждом удобном случае изучать состояние работающего, советоваться со всеми друзьями и знакомыми, имеющими хоть какое-либо отношение к автоделу. Но всегда ли подобные действия могут привести к запланированному результату?

На каких двигателях ВАЗ не гнет клапана, нужно знать точно, и эти данные укрепят вас в понимании: придется ли ремонтировать кроме замены ремня при его обрыве, еще и движок? Ведь данная процедура может отнять много сил и, главное, средств.

Немного истории

Запомнить модификации движков на моделях не представляет особого труда. Но все по порядку! На первых стояли 8-и клапанные движки (1,5 и 1,6 л). На них-то клапана не гнуло . А все – по простой причине: поршни в предназначенной конструкции не встречались в случае казуса с клапанами.

Разработчики довольно хорошо обошли могущую возникать проблему, честь им за это и хвала (скольких эта особенность избавила от незапланированных и довольно дорого ремонта)! Немного погодя, по тем временам новый мотор.

При всех усовершенствованиях и увеличении количества лошадиных сил до 92 (с 76-и), что было явным плюсом, у данного мотора появились и кое-какие, не сразу заметные недостатки. Конструкция механизма изменена благодаря новой головке (16-и клапанной). А в качестве бонуса – встреча поршней с клапанами в случае обрыва ГРМ (в самый неподходящий, как правило, момент)!

Как результат – клапаны гнуло на данной модели однозначно. А автовладельца ожидал достаточно дорогой ремонт, влетавший в копеечку. Причина, помимо обрыва ремня, проста – сама конструкция 1,5 литрового движка на 16 клапанов: поршни не имеют специальных подклапанных выемок и в результате сильно бьют по клапанам. Происходит загиб данных деталей, называемый в народе: клапана погнуло.

Исправляя ошибки: Но вот прошло немного лет, и конструкторы пересмотрели свою концепцию. На 2112 стали монтировать новые движки 1,6-и литрового объема, также 16-и клапанные. В этих модификациях изменилось мало от прежних, но присутствовали выемки под клапаны на поршнях, позволяющие избежать встречи данных деталей при порыве ремня, а значит, и дорогостоящих ремонтов.

Все повторяется

Прошло еще не так много лет, счастливые обладатели данных моделей ВАЗов уже начали привыкать к хорошему. К тому, что при обрыве ремней не гнутся клапана на движке, травмируя его изнутри. Но не тут-то было! Отечественный автопром не дает расслабиться и на минуту. На горизонте появляется Приора (обновленная десятка), современная вроде бы машинка, вполне приличная для многих. Движок – 1,6 литра, 16-ть клапанов. Автолюбители думали, что таких досадных огрехов не будет с ним происходить.

Однако, как показала практика , при обрыве ремня на Приоре, клапана все-таки гнет (то есть, они тоже встречаются с поршнями, как и на самых первоначальных 16-и клапанных механизмах). А кому это, спрашивается, надо: дополнительная починка по нынешним временам, влетающая в копеечку? Ведь ремонт приоровского движка обойдется еще более дорого, чем у обычной десятки.

Радует одно, вероятность подобного огреха все-таки сведена конструкторами к минимуму: ремень значительно шире и он рвется не так уж и часто. Но иногда рвется! Или, например, может попасться бракованная запчасть, и вероятность порыва увеличится в разы. Что делать тогда? Придется ремонтировать уже и движок, а не просто ставить новый ремень. Потому что предугадать, когда это может произойти, при скрытых дефектах не представляется возможности.

Остается только загадать желание, чтобы данная поломка не произошла где-то в чистом поле, где авто не проезжают часто, а в городе с возможностью отбуксировать вашу машину.

Кстати, на Калину также устанавливают аналогичные по методам разрушительного действия на клапана движки, только, 1,4 литра (16-и клапанные). Так что, как говорится, будьте бдительны и знайте: на каких двигателях ВАЗ не гнет клапана, а на каких — гнет! Там уже придется постоянно следить и проверять состояние ремня и производить профилактические действия, предотвращающие порывы ГРМ.

«Втык» — место встречи клапанов и поршня изменить нельзя.

Проблемы загиба клапанов при встрече поршня и клапана на ВАЗовских моторах не было – отлично справлялась со своей задачей. Но появление переднеприводных моделей потребовало новых двигателей, так как жигулевский движок был с цепью в блоке, его габариты не подходили для поперечной установки. С помощью специалистов Порше был разработан двигатель 1.1 л. с ремнем в приводе ГРМ и алюминиевым блоком, устанавливаемым поперечно. С него все и началось.

С применением ремня ГРМ, появился риск его обрыва, а значит, мог произойти «втык ». Но на первых двигателях, соответствующих Евро 2, такой проблемы не было – ремень, случалось, обрывался, но без последствий. Расстояние между клапанами и поршнем было достаточным, и при рассинхронизации поршень не дотягивался до клапана.

С появлением норм Евро 3 обрыв ремня стал приводить к «встрече» клапанов и поршня: «придушенному» эко-нормами мотору требовалось компенсировать потерю мощности. Достигнуть этого можно увеличением степени сжатия. Поршень в своей верхней мертвой точке (ВМТ) стал ближе к клапанам. Получается, в результате гонки за лучшей экологией и мощностью, практически все случаи обрыва ремня стали приводить к загибанию клапанов.

Происходит это следующим образом: ремень ГРМ обрывается – распредвал останавливается, но не сразу, а крутится в прежнем режиме. Поршень идет вверх и встречает в ВМТ зависший клапан. Удар – клапан загибается в слабом месте, под «тарелкой». Автомобиль дальше двигаться не может.

В лучшем случае страдают 1-2 клапана, ну а в худшем – все. Ремонт предполагает и . Удовольствие недешевое, а главное – неприятное, ведь кому нравится вскрывать в целом исправный движок?

Как избежать

Часто «безвтыковость » достигается применением нештатных поршней со специальными фрезерованными участками на дне поршня под форму клапана. Есть у ВАЗа такие модификации двигателей. Как правило, это восьмиклапанники. Также, используют фрезерованные поршни сторонних производителей.

Неизбежное увеличение камеры сгорания, которое может заставить двигатель из-за снижения степени сжатия тупить и , компенсируется выштамповкой на дне поршня. Однако, как показывает практика, данная мера не всегда спасает от «встречи» поршня и клапана. Перечислим те моторы, которые, по мнению производителя, лишены риска столкновения поршня и клапанов:
ВАЗ 2111;
ВАЗ 21083;
3;
ВАЗ 21124;
ВАЗ 2113;
ВАЗ 11183;
.

Но единственным надежным средством является своевременная . Просто в случае с ВАЗом делать это стоит чаще, чем рекомендует производитель. К слову, в иномарках так же существуют «рисковые» ДВС, но правильная эксплуатация и своевременный сервис сводят на нет негативную статистику «втыков».

почему и что с этим делать На каких двигателях гнутся клапана таблица

Разумеется, для многих опытных автовладельцев вопрос, типа «гнет ли клапана на Приоре» является уже давно изученным. Но есть немало новичков среди водителей, которые не владеют информацией по этому поводу. Именно для таких автолюбителей и будет написан данный пост.

Стоит отметить, что на автомобили Лада Приора устанавливали несколько модификаций двигателей. И само собой, ответ на вопрос о гнутых клапанах будет зависеть от того, какой силовой агрегат установлен на вашей машине.

На каких двигателях Приоры гнет клапана?

  1. ВАЗ 21126 — классический приоровский мотор, который был первым на данных машинах. Благодаря изменениям в конструкции, а именно — облегчению шатунно-поршневой группы, места под выемки клапанов в поршнях не осталось. В результате чего при обрыве ремня ГРМ, что иногда случается на Приоре, происходит загиб клапанов, а иногда даже повреждения поршней.
  2. Двигатель ВАЗ 21116 — более простой 8-клапанный двигатель, который достался Приоре от Гранты. По внешнему виду практически ничем не отличается от обычного инжекторного 8-клапанника, но внутри опять-таки облегченные поршни, что приводит к уже знакомым последствиям в случае обрыва ремня ГРМ — гнет клапана. Но стоит отметить, что нагрузка на ГРМ у 8-клапанных двигателей несколько ниже, чем у 16-кл., и на таких силовых агрегатах подобные проблемы встречаются реже.
  3. ВАЗ 21127 — это усовершенствованный 126 мотор, который развивает уже не 98, а целых 106 л.с. Конечно, здесь тоже гнет клапана при встрече их с поршнями, ведь увеличив мощность, нельзя было увеличить при этом и поршни, чтобы сделать необходимые выемки. По сути — поршневая осталась такой же, а изменения коснулись только впускного ресивера.

На каких двигателях не гнет клапана при обрыве ремня ГРМ?

Так получилось, что для Приоры был доступен всего лишь один двигатель, который не страдал проблемой с загибом клапанов. Это модель 21114, который ставили в основном только на комплектацию «стандарт», то есть, самые дешевые версии. Но в последние годы с такими моторами найти Приору просто невозможно, так как этот надежный агрегат заменили 116-ым от Гранты.

В общем, все водится к тому, что поршневую группу постоянно облегчают, дорабатывают, делая двигатели более мощными и в то же время экономичными. И разумеется, происходит это в урон надежности и безотказности мотора при обрыве ремня ГРМ. Ну а чтобы убедиться в том, что на Приоре гнет клапана, можете посмотреть ниже специальный видео обзор, в котором даже продемонстрирован пример с просто перескочившим на несколько зубов ремнем.

Как видите, даже при перескакивании ремня на несколько зубов, уже оказались загнутыми все впускные клапана. Думаю, что ответ на вопросы по данной теме получен и если вам есть, что добавить по существу, можете отписываться ниже в комментариях.

Причина и механизм формирования проблемы

В первых автомобилях ВАЗ невозможно было представить проблему загиба клапанов. Однако ситуация принципиально изменилась после перехода на передний привод. Если раньше свою работу выполняла цепь привода ГРМ, то ремень привода и поперечный алюминиевый блок сразу привели к появлению проблем.

Прежде всего, ремень ГРМ был куда менее надёжен, чем цепь. То есть, обрыв практически в любой момент мог привести к тому, что поршень в своём движении упирается в клапан, приводя к загибу последнего. Проблема получила в профессиональной среде автомехаников определение «проблема втыка».

Впрочем, в самых первых двигателях класса Евро 2 эта проблема ещё практически не встречалась, и всё благодаря достаточно просторным моторным отсекам. Да и вообще, расстояние между поршнями и клапанами было достаточным, чтобы даже обрыв ремня не производил излишне разрушительных последствий. Однако стремление производителей к максимальной компактности двигателя и требования Евро 3 негативно сказались на работоспособности последнего. Теперь степень сжатия стала последовательно увеличиваться, что приблизило поршень в своём движении к клапану. Разбалансировка системы практически неизбежно ведёт к непосредственному контакту поршня и клапана. Коленчатый вал при обрыве ремня ГРМ продолжает крутиться, а распределительный вал постепенно останавливается. В результате движение поршня навстречу клапану приводит к удару, на который клапан реагирует загибанием разной степени интенсивности.

Как правило, «проблема встыка» приводит к загибанию клапана под «тарелкой», в наиболее уязвимом месте. В свою очередь, это приводит к обездвиженности автомобиля, даже если пострадал «всего один» клапан.

Чаще всего, проблема загиба клапанов касается одного или двух клапанов. Однако случаются ситуации, когда могут пострадать все клапаны, и тогда придётся как минимум перебирать двигатель и менять клапаны, а то и решаться на более существенные траты в виде капремонта двигателя или даже его замены. Иных способов «лечения» проблемы попросту не существует.

Профилактика загиба клапана

Однако любой проблемы можно избежать, и загиб клапана – не исключение. Первое и главное правило для тех, кто желает избежать этой проблемы – следить за состоянием ремня ГРМ. Его хорошее состояние и своевременная замена – главное правило профилактики. Причём делать это рекомендуется с несколько большей частотой, чем советует производитель, и чем больше

Также можно использовать и другой способ – использовать нештатные поршни, дно которых специальным образом обработано фрезами по форме клапана. Их можно установить как «неродные», то есть, созданные другими производителями, так и «родные», ВАЗовские. АвтоВАЗ уже несколько лет производит специальные двигатели с поршнями, защищёнными от загиба клапана именно таким образом – посредством использования обработанных особым образом поршней. Такие двигатели восьмиклапанные, и эти модификации пользуются заслуженным уважением у автолюбителей. Хотя, конечно, они не обеспечивают 100-процентной гарантии по загибу клапана, однако значительно повышают безопасность двигателя.

Многие автовладельцы наслышаны про такую неисправность двигателя, как обрыв ремня ГРМ. Эта тема является своего рода страшилкой для начинающих автовладельцев, и рождает вокруг себя много слухов, порой не соотносящихся с реальностью.

Газораспределительный механизм двигателя приводится в действие от шестерни коленчатого вала. Изначально для этой цели применялись цепи, и зубчатые ремни, которые начали массово применяться около двадцати лет назад, вызывали недоверие у автовладельцев.

Несомненными преимуществами ременного привода перед цепным, является его простая конструкция, небольшая масса и малая шумность. Однако не лишен он и недостатков, главный из которых – сравнительно небольшой ресурс ремня ГРМ.

Цепной привод отличается очень длительным сроком службы. Если мотор не насиловать, цепь вполне может прослужить более 200 тысяч километров. По мере износа она вытягивается и начинает греметь, сигнализируя, таким образом, о необходимости замены. Качественный ремень, между тем, работает в среднем 60 тысяч километров, после чего его требуется заменить, даже если на вид он целый. Если не сделать это своевременно, ремень может оборваться.

Что происходит при обрыве

Последствия обрыва ремня ГРМ целиком зависят от конструкции силового агрегата. Чтобы представить себе, что произойдет в этот момент, нужно обратиться к механике работы двигателя внутреннего сгорания.

В работающем двигателе поршни непрерывно движутся из одной мертвой точки в другую. Во время такта впуска поршень движется вниз, и открывается впускной клапан, во время такта выпуска открывается выпускной клапан, поршень при этом движется вверх. В тот момент, когда поршень находится в верхней мертвой точке, все клапана должны быть закрыты.

Если происходит обрыв ремня ГРМ, распредвал перестает вращаться, и клапана останавливаются в одном положении. Коленвал при этом продолжает вращаться по инерции, и поршни устремляются навстречу открытым клапанам.

В некоторых двигателях, например, 8-клапанном ВАЗ-2111, поршни имеют специальные выточки, чтобы в случае обрыва избежать контакта с клапанами. В этом случае никаких последствий не будет, за исключением того, что добраться своим ходом до гаража или мастерской автомобиль не сможет.

Современные многоклапанные моторы сконструированы таким образом, чтобы получить максимальную мощность при небольшом объеме, поэтому поршни таких выточек не имеют, или они недостаточно глубокие. Для таких двигателей обрыв ремня ГРМ означает неизбежную встречу поршней с клапанами, отчего последние гнутся.

Если ремень оборвался на холостых оборотах, загибаются, как правило, только несколько клапанов, если автомобиль двигался на передаче, и обороты были высокими – скорее всего, под замену пойдет весь комплект.

Мастера в автосервисах, как правило, справедливо советуют в любом случае менять весь комплект клапанов.

Чем выше обороты коленвала в момент обрыва, тем тяжелее последствия. Помимо загиба клапанов, могут лопнуть их направляющие втулки, что в свою очередь грозит ремонтом или заменой головки блока цилиндров или самого блока. Кроме этого, от удара могут разрушиться поршни.

Известны даже случаи, когда обрыв происходил на высокой скорости, и от удара загибались все клапана, головка блока получала повреждения, «несовместимые с жизнью», лопались направляющие втулки, а их осколки насквозь прошивали поршни. Ремонт таких моторов обходится чрезвычайно дорого. Согласно статистике, чаще такие повреждения получают двухвальные (DOHC) двигатели японских производителей.

Однако, в сравнении с дизелями, последствия обрыва ремня ГРМ для бензиновых моторов, довольно легкие. Из-за специфики конструкции, клапаны почти не имеют свободного хода, когда поршень находится в ВМТ. В результате обрыва разрушения принимают характер домино:

  • гнутся клапана;
  • разрушается распредвал, его подшипники;
  • головка блока;
  • гнутся шатуны и толкатели.

При обрыве на высоких оборотах также возможно разрушение поршней и повреждение блока цилиндров.

Причины обрыва ремня ГРМ

Наиболее распространенные причины обрыва связаны с беспечностью автовладельца. Главная среди них – несвоевременная замена изношенного ремня. Как правило, автопроизводители устанавливают интервалы между его заменами в 60 тысяч километров (реальный ресурс качественного ремня превышает интервал замены на 5-10 тысяч км). Если в первый раз его меняют на плановом ТО, то в дальнейшем автовладельцы нередко забывают об этом.

Устанавливая вместо оригинальной запчасти недорогой аналог китайского производства, следует быть готовым к тому, что он оборвется задолго до того, как «отходит» свои 60 тыс. Такая экономия грозит куда большими затратами, поэтому приобретать желательно либо штатные запчасти, либо качественные аналоги, которые подчас стоят дороже.

Кроме того, ремень приходит в негодность из-за систематического попадания грязи и масла, поэтому следует следить за состоянием защитного кожуха и обращать внимание на появление течей масла из двигателя. Инородный предмет, попавший между ремнем и шестерней, также способен привести либо к обрыву, либо к срезанию его зубьев.

Помимо этих, наиболее часто встречающихся, могут быть и другие причины обрыва ремня ГРМ, такие как заклинивание, либо самопроизвольное отпускание натяжного ролика, клин помпы, а также заклинивание распределительного или коленчатого вала. К обрыву могут привести резкие нагрузки на ремень, например, если машина часто заводится «с толкача».

Признаки обрыва ремня ГРМ

Основные признаки обрыва ремня ГРМ следующие:

  1. мотор внезапно заглох;
  2. завести повторно его не удается;
  3. при работе стартера возможен металлический стук в верхней части двигателя (поршни бьют по клапанам).

Установить точно, действительно ли оборвался ремень, можно лишь заглянув под капот. Скорее всего, налицо будет сам разорванный ремень и его поврежденный кожух.

Вы знаете, что такое «интерференционный двигатель»? Нет? Но тогда вы наверняка слышали, что существуют двигатели, в которых клапана могут встретиться с поршнями, в результате чего силовой агрегат серьезно выйдет из строя. Такие моторы и называют интерференционными. На самом деле многие читатели представляют, что это за двигатели. Особенно те, кому приходится часто менять ремень ГРМ, чтобы предотвратить его обрыв, который в интерференционных двигателях приводит к встрече клапанов с поршнями. Но почему во многих автомобилях происходит подобное? И зачем нужны двигатели с большим риском повреждения в случае несвоевременного технического обслуживания? Давайте разбираться.

Вы наверняка знаете, что в двигателях внутреннего сгорания главную работу превращения кинетической энергии в механическую выполняют поршни блока цилиндров, которые под воздействием энергии, получаемой при сгорании топлива, начинают двигаться внутри блока силового агрегата, передавая энергию на коленвал. Но помимо поршней не менее важную работу выполняют клапана, которые движутся в головке блока двигателя вверх и вниз, открывая и закрывая впускные и выпускные порты блока цилиндров. Основная работа клапанов заключается в подаче топлива и кислорода в цилиндры двигателя, где топливо и воздух сжимаются поршнями, прежде чем топливная смесь воспламеняется, приводя в движение внутренние компоненты двигателя, благодаря чему ваша машина двигается.

Вот очень красивая и странно успокаивающая анимация поршней и клапанов двигателя в действии. С помощью этого ролика вы поймете, как работает двигатель внутреннего сгорания:

Как вы видели, движение клапанов осуществляется с помощью распределительного вала — распредвала (или валов/распредвалов). Распредвал приводится в движение за счет ремня или цепи (или нескольких ремней или цепей). или цепь соединяется с коленчатым валом (коленвалом) двигателя. Эти ремни или цепи называются ремни/цепи газораспределительного механизма (ГРМ) двигателя, поскольку именно они приводят в движение распредвал. На распредвале есть кулачки, которые, двигаясь, контролируют время открытия и закрытия клапанов двигателя. Это объяснение простыми словами. Конечно, на самом деле все немного сложнее.

Таким образом, клапана одновременно двигаются с поршнями двигателя вверх и вниз. Но именно из-за этого принципа работы клапанов и поршней во многих двигателях может случиться драма — клапана могут встретиться с поршнями.

Обычно, когда все работает хорошо, открытие и закрытие клапанов синхронизировано так, что при открытии клапана и поршни никогда не занимают одинаковое пространство в блоке цилиндров.

Когда поршень находится в самом вверху блока цилиндра двигателя и не может больше двигаться вверх, то в этом положении клапана закрыты, так как в этот момент происходит сжатие (это положение называют верхняя мертвая точка).

Верхняя мертвая точка — положение поршня в цилиндре, соответствующее максимальному расстоянию между любой точкой поршня и осью вращения коленчатого вала

Когда положение поршня находится в верхней мертвой точке, клапан (клапана) при правильной работе двигателя не должен находиться на пути поршня.

А теперь мы поговорим непосредственно об интервенционных движках, где может произойти ужасное: клапана могут встретиться во время работы двигателя с поршнями. Это может случиться при обрыве ремня или цепи ГРМ. Естественно, если подобное произойдет во время работы мотора, то двигатель выйдет из строя. Ведь при повреждении цепи/ремня ГРМ клапана перестают перемещаться, что означает, что некоторые из них застрянут в открытом положении и обязательно встретятся с поршнями.

Если поршень имеет достаточно большой ход в цилиндре, что позволяет ему фактически встретиться с открытым клапаном, то такие двигатели в науке называют интерференционными. Если же поршни не могут добраться до клапанов, то это обычные свободно работающие моторы.


Итак, если этот поршень попал в клапана, это очень и очень плохие новости для автовладельца. Клапана могут изгибаться, загибаться или ломаться. Также в результате подобного краха поршень может получить некоторый ущерб, в результате чего поршень внутри цилиндра двигателя будет сильно поврежден. Как правило, в этом случае владельца автомобиля ждет адский счет за восстановительный ремонт мотора.

Вот какой звук может появиться, если произойдет худшее:

В свободно работающих двигателях при обрыве ремня или цепи ГРМ подобного разрушения клапанов и поршней не происходит, поскольку в этом случае мотор просто останавливает свою работу, а клапана и поршни не могут встретиться. В этом случае вам нужно просто заменить ремень или цепь ГРМ на новые.

Читая это, кто-то, наверное, подумал: черт возьми, зачем кому-то нужно было создавать такие двигатели, где клапана могут встретиться с поршнями? Ведь при создании подобных моторов было ясно, что обрыв ремня или цепи ГРМ — вполне распространенное явление в мире. Кто создал такой двигатель и зачем?


Например, почти каждый современный двигатель является двигателем интерференции

Ответ: таких инженеров и конструкторов немало. Сегодня многие автомобильные компании выпускают двигатели, где при обрыве ремня ГРМ или цепи ГРМ клапана встречаются с поршнями. И скорее всего, у большинства наших читателей в автомобиле установлен такой мотор. Но главный вопрос: почему сегодня многие автопроизводители создают такие двигатели?


Основная причина в том, что все автокомпании хотят выпускать хорошие двигатели. В современном мире понятие «хороший двигатель» включает: мощность, крутящий момент, экономичность, эффективность и т. п. Но для обеспечения таких характеристик моторам необходима высокая .

От сжатия зависит, насколько топливо и воздушная смесь будут сжаты в цилиндрах двигателя. Чем больше сжать топливную смесь, тем больше энергии вы получите от 1 литра топлива. Как видите, чем больше степень сжатия, тем больше мощности получается при сгорании топлива, что, в свою очередь, снижает его расход в определенный момент времени.

Большое сжатие также означает, что толкание поршней в цилиндре будет происходить дальше и дальше вверх. Сами понимаете, что это также означает, что верхняя часть поршня в двигателе с большой степенью сжатия достигнет места, где могут появиться открытые клапана. В итоге теоретически при рассинхронизации газораспределительного механизма клапана и поршни могут встретиться в одном месте и повредить друг друга.

Кстати, это также объясняет, почему почти все дизельные двигатели являются интерференционными: по своей природе дизели — очень мощные компрессионные моторы (двигатели с большой степенью сжатия).

Преимущества высокой компрессии настолько хороши, что многие разработчики двигателей решают, что лучше производить силовые агрегаты, в которых есть риск встретиться клапанам с поршнями. Но если вы будете строго следовать рекомендациям производителя и своевременно менять цепь или ремень ГРМ (как правило, примерно каждые 100 000 км или около того, как видите, не так часто, как, например, моторное масло с фильтрами), то тогда вам действительно не нужно беспокоиться о возможном выходе двигателя из строя из-за обрыва. Правда, если вы будете приобретать оригинальные ремни и цепи ГРМ.


Но, к сожалению, все равно у многих автолюбителей есть беспокойство по поводу обрыва цепи или ремня ГРМ. Даже если своевременно менять их. Да, тогда в 99,9% случаев вряд ли двигатель выйдет из строя из-за встречи клапанов с поршнями. Но тем не менее вероятность подобного события никто не отменял. А когда у нас есть беспокойство, то нет нужного удовлетворения от владения автомобилем, в отличие от спокойствия автовладельцев, чьи автомобили оснащены обычными двигателями, в которых клапана с поршнями не могут встретиться при обрыве цепи/ремня ГРМ.

Хотя в целом это довольно . Но, как видите, для того чтобы двигатель в 99,9% случаев не вышел из строя, нужно периодически прилагать определенные усилия и нести траты. Но тем не менее на данный момент подобные интерференционные двигатели, наверное, — лучшее решение в автопромышленности, которое помогло разработчикам улучшить экономичность и мощность современных автомобилей, а также снизить уровень выбросов вредных веществ в атмосферу.

Так что если ваша машина оснащена двигателем, в котором при обрыве ремня/цепи ГРМ гнет клапана, то просто своевременно меняйте ремень и цепь. Когда менять, вы можете узнать из руководства к автомашине или в техническом центре. Также советуем для замены ремня/цепи ГРМ обращаться в проверенные автомастерские или в дилерские технические центры. Помните, что лучше переплатить, чем потом получить поврежденные клапана и поршни в двигателе.

В том числе на стоит обратить внимание всем покупателям подержанных машин. Дело в том, что предыдущий владелец мог и не менять ремень/цепь вовремя. Поэтому если вы приобрели подержанный автомобиль, то советуем поменять ремень или цепь на новые как можно скорее. Если, конечно, ваша машина оснащена мотором, в котором есть риск повреждения клапанов о поршни.

Клапаны являют собою неотъемлемую часть газораспределительного механизма транспортного средства. Следует заметить, что эти устройства являются достаточно важными, так как именно ними обеспечивается выпуск отработанных газов, создается компрессия при воспламенении и впрыске топлива в цилиндрах двигателя. Современные двигатели предусматривают разные варианты их установок.

1. Принцип работы клапанов

Клапана являются достаточно простым устройством, поэтому принцип их работы не будет сложным даже для новичка. В действие их приводит распределительный вал, который расположен вверху в головке блока. При помощи данного устройства клапаны открываются и закрываются. Распредвал раскручивается и специальными овалами нажимает на клапан, который, в итоге, открывается. Когда вал перестает нажимать, клапан закрывается. Распределительный вал работает на цепной или ременной передаче, которая руководствуется работой коленчатого вала автомобиля.

Коленчатый и распределительный вал проходят обязательный этап синхронизации. Делается это для того, чтобы движение поршня и открытие клапанов совпадали в одной и той же последовательности: когда поршень направляется вниз, клапаны открываются, а когда поршень поднимается вверх, клапаны закрываются. Таким образом, в камере сгорания создается давление. После этого воздушно-топливная смесь поджигается, а поршень под воздействием давления направляется вниз. Такой цикл повторяется многократно.

2. Причина, по которой гнутся клапаны

Важно заметить, что ситуация, когда гнутся клапаны, не зависит от того, какое количество клапанов имеется в двигателе. Причина неисправности достаточно проста: происходит обрыв цепи или ремня газораспределительного механизма. Сама цепь рвется довольно редко, так как в большинстве случаев она вытягивается, а зацепные звездочки просто перескакивает.

Распредвал резко остановится, когда произойдет обрыв. же будет продолжать толкать поршни. Таким образом, те клапаны, которые топятся в камере сгорания, и те поршни, которые идут вверх, будут встречаться в верхней точке, и поршни, обладающие достаточно большой энергией, будут ломать и гнуть клапаны. Устранение данной поломки будет достаточно дорогостоящим, так как необходимо будет вытягивать из мотора все загнутые элементы. Кроме того, пострадать может и сама головка блока, в случае чего необходимо будет производить ее замену.

3. Почему рвется ремень, и как от этого защититься

Самой распространенной причиной является обыкновенное несоблюдение предписания в соответствии с заменой ремня от производителя устройства. Зачастую, когда транспортное средство на гарантии, замена произойдет успешно, но когда автолюбитель желает самостоятельно обеспечивать работоспособность своего автомобиля, могут возникнуть большие неприятности, если сэкономить на замене данного устройства.

Из строя может выйти и помпа. Некоторые модели автомобилей предусматривают зацепление устройства в ремне, а когда оно выйдет из строя, то систему просто заклинивает, вследствие чего ремень протирается за считанные часы. Некачественный ремень также служит первопричиной неисправности. Именно поэтому необходимо брать качественные, хотя и дорогостоящие детали. Также может прийти в негодность распределительный вал. Если он изготовлен из металла, можно сразу сказать, что такой элемент будет неисправен через какой-то промежуток времени, который, конечно же, практически невозможно предугадать. Плюс ко всему из строя могут выйти и натяжные ролики системы газораспределительного механизма. Они попросту отваливаются или заклинивают, вследствие чего происходит слет или прорыв ремня, и клапаны гнутся.

Есть лишь один способ этого избежать. Необходимо попросту соблюдать инструкцию и вовремя менять ремень, натяжные ролики и другие элементы данной системы, которые производители прописывают по регламенту. Все детали необходимо приобретать лишь в качественных автомобильных магазинах и сервисах, которые являются официальными дилерами.

4. Есть ли клапаны, которые не могут погнуться?

Такие варианты существуют в современном автомобильном мире, но они встречаются очень редко. Раньше существовали отечественные приспособления, которые вообще раньше не знали такой беды. К сожалению, сейчас таковых практически нет. Тем не менее, можно прибегнуть к решению проблемы с помощью тюнинга силовых агрегатов. Суть достаточно проста: вместо обычных поршней устанавливаются варианты с выемками сверху. Способ является достаточно действенным, так как в случае обрыва клапаны будут опускаться в эти ямки, и поломка будет предупреждена. Автомобилисту лишь потребуется установить новый ремень, а также произвести синхронизацию распределительного и коленчатого вала автомобиля.

Тем не менее, не всегда такой способ является действенным. Все дело в том, что такие поршни будут способствовать утере части мощности двигателя внутреннего сгорания, потому что такой поршень будет более тяжелым, чем обыкновенный поршень, что повлияет на силу сжатия. Именно поэтому не все автомобилисты признают и прибегают к использованию такого способа.

5. Как узнать, гнутся ли клапаны на двигателе

Множество автомобилистов задаются вопросом о том, каким образом можно отличить гнущийся клапан от негнущегося, или как определить работоспособность клапана. К сожалению, ответа на этот вопрос нет, так как визуальному определению неисправности клапаны не подлежат. Нигде нет никаких упоминаний и надписей, пометок, которые привели бы к постигаемой истине. Конечно же, можно заехать в официальную мастерскую, где мастера проверят оборудование, что, конечно же, будет довольно дорогим удовольствием. Желательно каждые 20-30 тыс. км пробега делать диагностику своего транспортного средства, где и будет определяться неработоспособность подобных элементов.

Гнет ли клапана на Лада Калина 2 (второго поколения)?

. Зима, плохо заводилась, пришлось воспользоваться паяльной лампой и пусковой зарядкой,завели стоит прогреваеться и вдруг двигатель резко заглох, открыли капот-оказалось оборвало ремень грм, проблему нашел – очень туго крутился натяжной ролик, проблема в том что не знаю могли ли пострадать клапана? потомучто уж слишком резко он заглох, я пробовал делать так – выставляю распредвал по метке -двигатель проворачиваеться, потом поворачиваю распредвал вверх на 45 градусов -двигатель не проворачиваеться! этим ясно что клапана при обрыве могут коснуться поршней! но я хочу узнать может у кого такое было могут ли пострадать клапана? . стоит ли снимать головку цилиндров.

В статье мы рассмотрим, как осуществить замену ремня ГРМ на «Оке» своими руками. В конце 80-х годов автомобили этой серии впервые появились на дорогах нашей страны. И первая модель – это ВАЗ-1111. Малолитражки собирались на различных заводах страны – в Набережных Челнах (КамАЗ), Серпухове (именно там, где делали мотоколяски для инвалидов), в Тольятти. Существовало всего два типа автомобилей «Ока», отличие у них только в двигателе. Привод у машины передний, конструкция газораспределительного механизма примерно такая же, как у «девяток» и «восьмерок».

Пару слов о двигателе «Оки»

В качестве основы выступали двигатели модели 2108 и 21083. Вот только всего два цилиндра в моторах «Оки», расположены они рядно вертикально. Распредвал находится в головке блока, объем двигателя – 649 и 749 куб. см соответственно. Увеличения объема удалось добиться за счет того, что увеличили диаметр поршней на 6 мм (было 76, а стало 82). Как можно понять, у моторов различные блоки, маховики, шкивы, головки.

Но нужно отметить, что большая часть деталей унифицирована с 4-котловыми вариантами. Питание мотора осуществляется с помощью карбюраторов. На автомобилях после 1990 года начали ставить не полукруглые зубья на шкиве ГРМ, а трапециевидные.

Чтобы повысить эффективность мотора, нужно правильно настроить механизм ГРМ. Для этого нужно выставить все его шкивы строго по меткам на задней крышке напротив распредвала и на шкиве коленчатого вала.

А будет ли гнуть клапаны?

Этот вопрос является порой чуть ли не главным. Некоторые автомобилисты отказываются покупать машину, если на моторе при обрыве ремня гнет клапаны. Оно и понятно, так как приходится после такого полностью ремонтировать ГБЦ. А удовольствие это не очень дешевое. Сразу нужно сказать, что на моторах, за основу которых взят 21083, клапаны не гнет. В верхней части поршней имеются выемки, которые не позволяют удариться о клапаны (на них указывают стрелки на фото).

А вот на моторе 2108 проблема загиба имеется и возникнуть она может в таких случаях:

  1. Если срезаются на ремне привода зубья.
  2. Если неверно установлены метки на шкивах валов.

Загибает клапана на следующих моторах

  1. 16-клапанный двигатель, объемом 1,5 литров. Он хоть уже не устанавливается на автомобили, но в одно время на десятом семействе их было достаточно много. Вот тогда владельцы этих машин ощутили, что это такое. На личном примере 2112, у меня гнуло клапана 2 раза. И в обоих случаях после замены ремня ГРМ не прошло даже 10 000 км.
  2. Модель 21126, который в данный момент устанавливается как на Калины, так на Приоры и Гранты. Как уже известно, столкновение клапанов и поршней также неизбежно при обрыве ремня. Более того, ремонт может быть очень дорогим, так как помимо всего этого может разбить всю поршневую, начиная от самих поршней и заканчивая задиров на цилиндрах и погнутыми шатунами.
  3. Модификация 21116, который сейчас ставитс как на Гранты, так и на Калины с недавних пор. Хотя этот сиовой агрегат 8-клапанный и практически не изменился, но он принесет много неприятностей при встрече поршней и клапанов. Это происходит за счет того, что поршневая группа в этом двигателе стоит облегченная, поэтому место под выемки в поршнях не осталось — соответственно происходит загиб клапанов.
  4. 1,4 16-кл. Впервые двигатель устанавливался на Калине и он тоже небезопасный, хотя и довольно экономичный.
  5. ВАЗ 21127, которые впервые будет устанавливаться на Ладу Калину. Он объемом 1,6 литра с похожей конструкцией на предшественника от Приоры, но чуть большей мощности. Он тоже относится к данному списку «опасных» моторов.

Как заменить ремень на «Оке»?

Сложности при замене ремня ГРМ на «Оке» возникнуть не должны, если процедура проводилась всегда своевременно и правильно. Все ремонтные работы нужно проводить на ровной поверхности. Сначала под задними колесами ставите противооткатные упоры, чтобы машина не скатилась.

Далее нужно выполнить такие манипуляции:

  1. Снимите в моторном отсеке запаску, бак с водой для омывателя. Еще понадобится снять корпус фильтра очистки воздуха и катушку зажигания.
  2. Ослабьте натяжение ремня генератора и снимите его.
  3. Снимите пластиковый кожух, который прикрывает привод.
  4. Прокрутите коленвал по часовой стрелке, чтобы совместить все метки.
  5. Установите торцовую головку на 19 через отверстие на правом брызговике на болт шкива коленвала. Чтобы выкрутить его, нужно зафиксировать от проворачивания двигатель. Для этого посадите в машину помощника, он должен нажать на педаль тормоза с включенной 4 и 5 скоростью.

Загнуло клапана на Ларгусе.

Хотим поделиться с Вами информацией о дефекте на автомобиле Lada Largus повлёкшему к соударение поршней с клапанам, загибу клапанов и повреждению поршней двигателя. Много лет занимаясь эвакуации крайне редко, эвакуировали Largus, по причине неисправности, в основном Ларгусы попадали на эвакуатор только после ДТП. Ларгус по праву заслужил репутацию как один из самых надежных автомобилей отечественного производства. Давно присматривая Лада Ларгус для переоборудования в автомобиль технической помощи, был неприятно удивлён, увидев своими глазами причины по которым владельцы Ларгусов вынуждены нести убытки на капитальный ремонт двигателя почти нового автомобиля.

И так о автомобиле:

— Год выпуска 2013;

— Двигатель 16 клапанный к4м.

— Пробег оригинальный 41240 км.

— Автомобиль обслуживался на неавторизованных дилерских , при ТО владелец а/м менял только масло в двигателе на ближайшем СТО).

— До момента «загиба клапанов» на Ларгусе других неисправностей за весь пробег не случалось, характерных звуков в моторном отсеке не наблюдалось.

У автомобиля заглох двигатель на трассе М5 между Тольятти и Самарой. При прокручивании стартером в районе головки блока слышался характерный металлический шум, стартер вращался с повышенными оборотами, коленчатый вал двигателя прокручивался без нагрузки. При этом вращение распределительных валов было отчетливо видно через маслозаливную горловину. Автомобиль успешно погружён на эвакуатор и транспортирован в автосервис Тольятти. Диагност приступил к выполнению своих обязанностей. Замер компрессии показал 0 во всех цилиндрах. На автомобиле произошло смещение фаз ГРМ. Причины и последствия оставалось выяснить только разобрав двигатель.

Разборка и дефектовка показала следующее:

— Ремень ГРМ без повреждений.

— Экран шестерни выпускного распределительного вала разрушен, фрагменты экрана попали между ремнём привода ГРМ и шестернёй распределительного вала, это и явилось причиной что ремень ГРМ перескочил на несколько зубьев, фазы газораспределительного механизма сместились и «погнуло» клапана на Largus.

— Повреждены клапана ГБЦ при соударении с поршнями.

— Повреждены поршня вследствие соударения с клапанами.

— Ролики ремня ГРМ, водяной насос без повреждении и дефектов.

— Блок двигателя и гбц не повреждены.

Экран шестерни, разрушился в местах контактной сварки, сектор экрана в 180 градусов полностью отломился от шестерни выпускного распредвала.

Является ли это массовым дефектом Ларгусов и как эти неприятности вовремя предотвратить до настоящего момента остается вопросом. Аналогичный экран есть и на шестерне впускного распределительного вала и на новой заменённой шестерне выпускного распределительного вала.

Ремонт двигателя произведён заменой поршней с клапанами, ремня ГРМ, заменой шестерни выпускного распределительного вала.

Заранее приношу извинения за качество фотографий.

Информация предоставленна для клиентов сайта эвакуатор Тольятти

Снятие и замена ремня

Далее нужно выполнить ряд действий:

  1. Выкрутите болт крепления шкива и снимите его.
  2. Ослабьте натяжение ремня привода ГРМ.
  3. При необходимости нужно слить из системы охлаждения антифриз и заменить жидкостный насос.
  4. Снимите ремень.
  5. Осмотрите состояние всех шкивов. Если на них имеются повреждения, то рекомендуется их заменить. При наличии загрязнений нужно осуществить очистку.

Установку нового привода нужно делать в обратной последовательности. Но запускать двигатель не спешите, сначала проверните коленвал вручную на 2-3 оборота. После обязательно проверьте, совпадают ли метки. Если они сместились, проведите корректировку. При замене ремня ГРМ на «Оке» метки необходимо совмещать максимально точно, в противном случае работа двигателя окажется нарушена.

В 1989 году автолюбители увидели первые экземпляры машины ВАЗ 1111, которая стала базой для семейства. Производство малолитражки освоили три завода, это ВАЗ в г. Тольятти, КамАЗ г. Набережные Челны, г. Серпухов, автозавод которого специализировался производством мотоколясок для инвалидов. Такое распределение сил и средств позволило быстро начать производство этой модели без строительства новых производственных площадей.

Покупателям предлагали два варианта машины, которые отличались только силовым агрегатом. Автомобиль имеет привод на передние колёса, а замена ремня ГРМ Ока проводится по аналогии с моторами ВАЗ 2108, ВАЗ 21083.

Несколько советов, как не узнать, гнет ли клапана на Калине и не попасть на дорогостоящий ремонт

Для того чтобы постараться избежать повреждений газораспределительных механизмов, надо своевременно производить замену ремня ГРМ.

При этом недостаточно поменять один ремень. Обязательно меняйте вместе с ним натяжные ролики и следите за состоянием помпы. В случае необходимости ее тоже нужно заменить.

Ни в коем случае не экономьте на запасных частях. Тщательно выбирайте ремень ГРМ. На нем не должно быть никаких неровностей, полос и швов.

При покупке водяной помпы и натяжных роликов выбирайте только известных и проверенных производителей.

Соблюдая эти простые правила, вы никогда не узнаете, гнет ли клапана на автомобиле Калина, и во сколько обходится переборка двигателя.

Хочется надеяться, что эта статья поможет избежать проблем, как правило, связанных с недосмотром за техническим состоянием автомобиля. При правильном отношении к эксплуатации элементов газораспределительного механизма таких проблем не должно возникнуть.

Большинство водителей перед покупкой машины не задумываются или, вернее, не знают об обрыве ремня ГРМ. Из-за этого на некоторых моторах поршни сталкиваются с клапанами, что приводит к их поломке. Важно понимать, что такая проблема встречается не только на машинах отечественного, но и заграничного производства. Подобная неприятность встречается со времен первых Жигулей, но сегодня мы будем рассматривать более современные модели.

О двигателе

Для этих моделей за основу были взяты моторы 2108 и 21083. Они представляют собой 2-х цилиндровые двигатели с рядным вертикальным расположением цилиндров. Распределительный вал установлен в головке цилиндров. Рабочий объём равен 649 см 3 и 749 см 3. Прирост объёма получен увеличением диаметра поршней с 76 мм до 82 мм. Блоки цилиндров этих моторов, головки, маховики, шкивы разные.

Многие запасные части унифицированы со своими 4-х цилиндровыми вариантами. Система питания карбюраторная, но с изменёнными тарировочными данными. В 1990 году на силовом агрегате заменили приводной ремень механизма ГРМ. Если прежнее изделие имело полукруглые зубья, то на новом они стали иметь трапециевидную форму с канавкой на вершине зуба. Изменили шкивы под профиль зубьев, но сами ремни взаимозаменяемы, можно использовать как новые, так и старые детали.

Клапана не гнет на таких моторах как:

  • 1,5 8-кл и 1,6 8-кл. Силовой агрегат с меньшим объемом устанавливался на более ранние версии автомобилей. А 1,6 на поздние, в том числе и Калины тоже. Здесь все отлично и никакие обрывы ремня ГРМ не страшны, так как в поршнях есть глубокие выемки под клапана, которых вполне достаточно, чтобы избежать столкновения.
  • 1,6 16-клапанный модификации 21124. Этот мотор устанавливался на ВАЗ 2112 в свое время и пользовался довольно популярным спросом, так как был одновременно и мощным, и надежным в этом плане.

Чтобы хоть как-то снизить вероятность попадания на дорогостоящий ремонт, внимательно относитесь к выбору комплектующих и запчастей. Своевременно меняйте ремень и перед его покупкой внимательно осмотрите его на наличие шва и если таковой присутствует, то лучше отказаться от него. И не забывайте про ролики, которые тоже должны быть высокого качества.


С проблемой сгибания клапанов автовладельцы столкнулись еще на первых моделях «восьмерки». Установленный на них двигатель, объемом 1300куб.см, при обрыве ремня загибал клапана.

Механизм газораспределения Оки

Если провести сравнение старых моторов вазовской классики с цепным приводом ГРМ, то можно заметить существенные отличия в конструкции привода. Громоздкую металлическую цепь заменили зубчатым ремнём. Конструкция блока цилиндров стала короче и легче, так как исчез проём для цепи в механизме привода ГРМ. Конструкторы изменили принцип открытия клапанов, он стал проще. Если на старых моторах кулачок распределительного вала давил на стержень клапана через коромысло, то теперь он воздействует на него через регулировочную шайбу. Тепловой зазор выставляют на холодном двигателе подбором шайбы нужной толщины. Производители изготавливают их с разными размерами, значение которых наносят на торцах шайбы. Если регулировка теплового зазора производится водителем самостоятельно, ему придётся приобретать некоторое количество таких шайб, что не всегда экономически целесообразно.

Конструкция привода механизма распределительного такова, что ремень приводит в действие насос в системе охлаждения двигателя Оки. Часто именно из-за поломки этого насоса выходит из строя зубчатый ременной привод. Поэтому производители автомобиля рекомендуют, чтобы одновременно проводилась замена ременного привода и помпы в системе охлаждения двигателя. При осмотре следует обращать внимание на то, в каком состоянии натяжной ролик в механизме ГРМ.

Процедура замены ремня

Процесс по замене зубчатого ремня на Оке не представляет большой сложности. Если перед этим внимательно изучить процесс, можно выполнить её самостоятельно. Работу можно выполнить на любой ровной площадке.

Сроки замены

Регламент по эксплуатации транспортного средства рекомендует владельцам проверять состояние ременной передачи, натяжение ремня после пробега 30 тыс. км (можно чаще). Замену рекомендовано провести после пробега 60 тыс. км пробега. Если владелец машины не поменял ремень в этот срок, может произойти его разрушение.

Не допускается эксплуатация Оки со следами протечек моторного масла в зоне работы зубчатого ремня. Оно плохо воздействует на материал ремня, ускоряет его разрушение. Протечки моторного масла следует устранить, зубчатый ремень заменить новой запасной частью. Если своевременно, качественно проводить работы по обслуживанию силового агрегата, то проблем для владельца не возникнет.

причин и следствий, на каких двигателях 16 клапанный двигатель может гнуть клапана или нет

Одна из страшных тем в разговорах автомобилистов — почему гнутся клапаны, на каких машинах возможна эта поломка и как ее предотвратить. Сегодня мы подробно расскажем о причинах выхода из строя клапана двигателя и мерах профилактики этой неисправности.

За что отвечают клапаны в моторе?

Для начала немного теории.Наверняка каждый автолюбитель знает, сколько цилиндров в двигателе его машины, но сколько в нем клапанов — не каждый ответит на этот вопрос. Большинство современных двигателей имеют от восьми до шестнадцати клапанов (по два или четыре на цилиндр), есть силовые установки (восемь или двенадцать цилиндров), в которых количество клапанов от 24 до 32.

Клапан — важная часть газораспределительного механизма (ГРМ) двигателя машины, который находится в головке блока цилиндров, отвечает за своевременную подачу воздуха в цилиндр и вытеснение из него выхлопных газов.

Более того, один и тот же клапан не может выполнять эти функции, поэтому каждый цилиндр снабжен двумя типами клапанов — впускными клапанами, подающими воздух в камеру сгорания, и выпускными клапанами, выдавливающими продукты сгорания воздуха. топливная смесь из этой камеры.

Есть двигатели, в которых есть два выпускных и впускных клапана на цилиндр, а есть двигатели, у которых впускных клапанов больше, чем выпускных клапанов (трех- и пятиклапанные цилиндры).В составе клапана различают две части: тарелку и шток. Именно шток клапана получает удар при выходе из строя одного из элементов газораспределительного механизма.

Клапаны приводятся в действие распределительным валом, который, вращаясь вокруг своей оси в головке блока цилиндров, поднимает одни и опускает другие клапаны в цилиндры — это так называемые фазы газораспределения. В свою очередь, распределительный вал приводит в движение коленчатый вал — оба этих элемента ГРМ связаны между собой приводом, который может быть зубчатым, ременным или цепным.Зубчатая передача вращает распределительный вал в блоке цилиндров, а ременная или цепная передача вращается в головке блока цилиндров.

В настоящее время наиболее распространены двигатели, в газораспределительном механизме которых они используются. Ременный привод проще по конструкции, но менее надежен, чем цепной. Цепной же тип привода, в свою очередь, более сложный — в его механизм входят натяжные ролики и демпферы. Не случайно мы столько внимания уделили деталям газораспределительного механизма — понимание принципа его работы поможет нам в будущем определить причины, по которым гнет клапан.

Почему гнутся клапаны

Как для газораспределительного механизма с ременным приводом, так и для механизма газораспределения с цепным приводом может наступить момент, когда выйдет из строя ременной или цепной привод. Обрыв ремня ГРМ или растяжение звеньев цепи ГРМ, не способных зацепиться за зубья шестерен распределительного вала (пробуксовка), приводит к тому, что распредвал резко останавливается, а коленчатый вал продолжает двигаться.

В этот момент клапаны утоплены в цилиндр, и поршень поднимается к ним.Подъемная сила поршня намного больше, чем у опускающихся клапанов, поэтому поршень ударяется о тарелку клапана, и шток, не выдерживая этого удара, изгибается или даже ломается. Происходит полная остановка двигателя, который не рекомендуется запускать заново, чтобы не спровоцировать более серьезную поломку — выход из строя поршней, что чревато дорогостоящим ремонтом ГБЦ.

Как определить, погнуты ли клапаны

Невозможно на глаз установить, что при обрыве ремня или проскальзывании цепи ГРМ гнет клапан.Для этого нужно провести две несложные операции.

Для начала установим на ролики по меткам новый ремень ГРМ и потихоньку проворачиваем коленвал. От двух до пяти оборотов достаточно, чтобы определить, что клапаны погнуты: если вращение свободное, то штоки клапанов целы, если затруднительно, клапаны погнуты.

Бывает, что коленвал крутится, а клапаны все равно гнутся. Как в таком случае определить поломку? Примерить нужно, предварительно открутив свечи зажигания.Если в цилиндре нет сжатия, клапаны погнуты.

Как предотвратить поломку клапана

Разберем причины, по которым ремень мог порваться, чтобы понять, как предотвратить такую ​​поломку.

Причина 1. Срок службы ремня ГРМ истек. Как и любой другой расходный материал, ремень ГРМ имеет свой срок службы. Производитель автомобиля в инструкции по эксплуатации указывает сроки замены ремня ГРМ — у большинства двигателей она происходит при пробеге 100-120 тысяч километров.Конечно, можно надеяться, что до этого момента ремень, конечно, будет служить верой и правдой, но для большей точности мы рекомендуем при каждом плановом техническом обслуживании проверять состояние ремня и, при необходимости, заменять его. В этом случае мы не дадим ему сломаться, и, как следствие, не будем разбирать проблемы с гнутыми клапанами.

Причина 2. Использование поддельного ремня ГРМ. Некоторые автомобилисты, желая сэкономить, покупают неоригинальные, дешевые ремни ГРМ, которые ломаются при небольшом пробеге — 5-7 тысяч километров.Совет — отнеситесь к покупке ремня ГРМ, лучше за этот расходник больше заплатить, чем потом раскошелиться на дорогостоящий ремонт ГБЦ.

Причина 3. Поломка ГРМ. В конструкции газораспределительного механизма некоторых двигателей насос входит в контакт с ремнем, и при выходе из строя этого узла происходит его заклинивание, в результате чего ремень трется о насос и изнашивается, что приводит к его поломке. Насос изнашивается на том же пробеге, что и ремень ГРМ, поэтому при замене ремня рекомендуем установить новый насос.

Причина 4. Износ распределительного вала. Эта поломка происходит при большом пробеге двигателя (от 150 тыс. Км и более), а потому случается не так часто. Заклинивший распределительный вал может вызвать разрыв ремня ГРМ. Поэтому при покупке подержанного автомобиля с большим пробегом настоятельно советуем обратить внимание на состояние распредвала.

Причина 5. Неисправность крепления привода ГРМ. Ремень ГРМ движется по роликам, которые тоже могут изнашиваться, заклинивать, что приводит к обрыву ремня и изгибу клапанов.

Хотя двигатели с цепным приводом ГРМ считаются более надежными, но бывает и у них есть загиб клапана. Это происходит по двум причинам: растягиваются звенья цепи или выходят из строя приводные приспособления (натяжные ролики и демпферы). Основная причина растяжения звеньев цепи ГРМ — некачественный материал, из которого она изготовлена. Такая беда случилась с двигателями Volkswagen в середине 2000-х: немецкий автопроизводитель заказал цепи у недобросовестного подрядчика, и они начали выходить из строя на 20-40 тысячах пробега, спровоцировав прогиб клапанов.Чтобы такие моторы не гнули клапан, следует периодически проводить диагностику цепи ГРМ и навесного оборудования и при необходимости менять их на новые.

В дополнение к этим методам, можно предотвратить изгиб клапанов, сделав на головках поршней специальные выемки, которые по размеру будут соответствовать стержням клапана. Если обрыв ремня или проскальзывание цепи, то при остановке распределительного вала штоки клапанов не влезут в головки поршней, а войдут в канавки и остановятся там.Правда, у этого способа есть и недостатки: двигатель с такими «настроенными» поршнями теряет до семи процентов мощности. Готовы ли вы снизить мощность мотора своего «железного коня» ради сохранности клапанов в случае выхода из строя привода ГРМ?

Конечно, у многих опытных автовладельцев давно проработан такой вопрос, как «гнет ли клапана на Приоре». Но среди водителей много новичков, не владеющих информацией по этому поводу. Именно для таких автомобилистов и будет написан этот пост.

Стоит отметить, что на автомобили Лада Приора устанавливали несколько модификаций двигателя. И конечно, ответ на вопрос о гнутых клапанах будет зависеть от того, какой силовой агрегат установлен на вашем автомобиле.

На каких двигателях Приоры гнет клапана?

  1. ВАЗ 21126 — это классический приоровский двигатель, который был первым на этих машинах. Благодаря изменениям конструкции, а именно облегчению шатунно-поршневой группы, в поршнях нет места для клапанных выемок.В результате при обрыве ремня ГРМ, что иногда бывает на Приоре, гнутся клапана, а иногда даже повреждаются поршни.
  2. Двигатель ВАЗ 21116 — более простой 8-ми клапанный мотор, который Приоре досталась от Гранты. По внешнему виду практически не отличается от обычного 8-ми клапанного впрыскивающего клапана, но внутри опять же легкие поршни, что приводит к уже знакомым последствиям в случае обрыва ремня ГРМ — гнет клапана. Но стоит отметить, что нагрузка на ремень ГРМ у 8-клапанных двигателей несколько ниже, чем у 16-кл., И на таких блоках питания такие проблемы встречаются реже.
  3. ВАЗ 21127
  4. — это улучшенный двигатель 126, развивающий не 98, а целых 106 л.с. Конечно, и здесь клапан изгибается при встрече с поршнями, потому что, увеличив мощность, нельзя было увеличить поршни в этом случае, чтобы сделать необходимые выемки. Фактически поршень остался прежним, а изменения коснулись только впускного ресивера.

На каких двигателях не прогибается клапан при обрыве ремня ГРМ?

Так получилось, что для Приоры был доступен только один двигатель, не страдающий проблемой изгиба клапанов.Это модель 21114, которая в основном устанавливалась только в «стандартной» комплектации, то есть в самых дешевых версиях. Но в последнее время найти Приору с такими моторами просто невозможно, так как на смену этому надежному агрегату пришел 116-й от Гранты.

В общем, все приводит к тому, что поршневую группу постоянно облегчают, видоизменяют, делая двигатели мощнее и в то же время экономичнее. И конечно это происходит в ущерб надежности и надежности мотора при обрыве ремня ГРМ.Ну а чтобы убедиться, что клапан гнет на Приоре, вы можете посмотреть ниже специальный видеообзор, где даже показан пример с ремнем, который только что перескочил через несколько зубцов.

Как видите, даже когда ремень проскакивает через несколько зубцов, все впускные клапаны уже оказались погнутыми. Думаю, что ответ на вопросы по этой теме получен, и если есть что добавить по существу, то можете отписаться ниже в комментариях.

Характеристики двигателя 21114

Годы выпуска — (2004 — н.в.)
Материал блока цилиндров — чугун
Система питания — инжектор
Тип — рядный
Количество цилиндров — 4
Клапанов на цилиндр — 2
Ход поршня — 75.6мм
Диаметр цилиндра — 82мм
Степень сжатия — 9,6
Объем мотора — 1596 куб.
Мощность — 81 л.с. / 5200 об / мин
Крутящий момент — 125Нм / 3000 об / мин
Расход топлива — АИ95,92 (по неофициальным данным)
Расход топлива — город 8,8 л. | трасса 6,2 л. | смешанное 7,6 л / 100 км
Расход масла — 50 г / 1000 км
Тип масла:
5W-30
5W-40
10W-40
15W40
Сколько масла в двигателе 21114 11183: 3,5 л.
При замене залить 3.2 литра.

Ресурс:
1. По данным завода — 150 тыс. Км
2. Практически — до 250-300 тыс. Км

TUNING
Потенциал — 180+ л.с.
Без потери ресурса — до 120 л.с.

Двигатель устанавливался на:
ВАЗ 21101
ВАЗ 21112
ВАЗ 21121
ВАЗ 2113
ВАЗ 2114
ВАЗ 2115
Lada Granta
Lada Kalina

Неисправности и ремонт двигателя ВАЗ 11183/21114

Двигатель 21114, второе название 11183, является дальнейшим развитием 2111 1.5 литров. а собственно моторы 083. Блок цилиндров двигателя 21114 на 2,3 мм выше, чем у 2111, ход поршня увеличился с 71 мм до 75,6 мм, за счет чего объем стал 1,6 л. Также повысились экологические показатели агрегата, он стал надежнее, менее капризен, чем двигатель ВАЗ 2111, есть преимущество в эластичности и высоком крутящем моменте.
У этого двигателя много наименований: 21114, 11183, двигатель 2114, мотор калина. Отличия двигателя ВАЗ 21114 от ВАЗ 11183 в том, что они собираются в разных местах завода, физически двигатель один.В народе прижились названия двигателя 2114 (так называли еще 1,5 литра), а также двигателя калина.
Сам двигатель — рядный 4-х цилиндровый инжекторный с верхним распредвалом, газораспределительный механизм имеет ременную передачу. Ресурс двигателя ВАЗ 11183 (21114) по данным завода-изготовителя составляет 150 тыс. Км, на практике двигатели проходят более 200-250 тыс. Км. есть дела до 300 тыс. км.
Владельцы четырех машин и других машин с этим мотором часто задаются вопросом, гнет ли клапан у двигателя 21114? Ответ прост: если ремень ГРМ порвет клапан, ваш двигатель не прогнется, а вот со спортивным злым распредвалом шанс есть.
Из недостатков стоит отметить требования к периодической регулировке клапанов, а также шум двигателя, напоминающий дизельный мотор. Про шумы и стуки, они, помимо них, двигатель троит, греется или не греется и т. Д., О причинах той или иной проблемы можно почитать.

Тюнинг двигателя ВАЗ 11183 (21114)

Рассмотрим потенциал мотора 11183 8V без замены ГБЦ на 16 клапанный (мотор 124 и его модификации упомянуты в отдельной статье)
Проще всего заменить распредвал на ОКБ Динамика 108 или Нуждин 10.93, установить делитель, отрегулировать им фазы, получим примерно 85-90 л.с. и упругий звукосниматель наверху. Не экономим на ресивере, глушителе 54 мм и выхлопе паук 4-2-1, этот конфиг пойдет лучше, чем двигатель 16 клапанный 124, а стоимость доработки ВАЗа будет вполне приземленной. Доработка ГБЦ и впускного коллектора, легкие Т-образные клапаны и фрезеровка ГБЦ позволят выжать максимум. Примерная мощность двигателя ВАЗ 21114 в этом случае будет достигать 110-115 л.с.Дайте мотору покрутиться, может поршень легкий, наденьте и получите 120+ л.с.

Компрессор двигателя калины

Альтернативный метод получения такой мощности — установка компрессора ПК-23-1, а для повышения его КПД добавляем Нуждин 10,42 или 10,63. Известный видеоролик объясняет все, что требуется для успешной реализации проекта.

Внимание MAT (18+)

Возможно увеличение мощности без использования турбины до 170 л.с.и выше, но ресурс двигателя ВАЗ 11183 значительно снижен. Правильным шагом было бы повышение потенциала за счет увеличения КПД двигателя, а именно за счет установки ГБЦ на 16 клапанов, которая вместе с клапаном ресивер и выхлоп на 51 патрубке, выдадут 110-120 л.с. без значительной потери ресурса.

Мотор турбо-калина

Описана компоновка турбомотора на базе 8-клапанной ГБЦ, принцип такой же.

Осенью 2015 года семейство автомобилей LAD пополнилось топовой моделью — автомобилем Vesta, выпускаемым в кузове седан. Задавая вопрос «а на Lada Vesta клапан давит?» Нужно четко представлять, о каком двигателе идет речь: о российском 1,6-литровом или Nissan, а может, о последней разработке ВАЗа с названием «21179». «.

Здесь рассматриваются варианты, относящиеся к автомобилям, которые производятся сейчас или которые начнут выпускаться в ближайшее время.Также для Весты разработан 8-клапанный мотор — он точно не гнет клапаны и точно не будет устанавливаться на топовые седаны 2016 года.

Подробнее о двигателях, которыми оснащается линейка Lada Vesta, читайте в материале: !

ДВС ВАЗ-21129, 106 «сил» (гнет клапана)

Под капотом 106-сильной Лады Весты

Немного истории. Мотор 21129 представляет собой доработанный вариант другого двигателя, а именно 21127. Последний из них при обрыве ремня ГРМ успешно погнул свои клапаны, хотя на поршнях были сделаны проточки (рис.1). Дело в том, что глубины канавок было недостаточно: при соблюдении определенных условий клапан «встречался» с поршнем со всеми вытекающими отсюда последствиями.

С переходом на ДВС нового поколения, то есть на 21129, была доработана конструкция поршней. Но внешняя форма не сильно изменилась, и хотя насечки остались, их глубина все еще недостаточна.

Тут рассматривался вопрос, гнет ли клапан Лада Веста с двигателем «21129».И ответ был однозначным: да, притеснение.

Теоретически проблема с загибом клапанов типична для всех двигателей ВАЗ, оснащенных 4 клапанами на цилиндр. Каждый новый 16-клапанный «наследует» его. Исключение составляет одна редкость — двигатель внутреннего сгорания ВАЗ-2112, объем которого составляет 1,6 л. Там насечки сделаны на полную (рис. 2).

122-сильный мотор «21179» (клапаны колен)

По своей конструкции ДВС ВАЗ-21179 мало чем отличается от предшественников.Рабочий объем увеличен до 1774 мл, что достигнуто за счет изменения длины хода поршня: с 75,6 мм до 84,0 мм.

Элементы шатунно-поршневой группы

Сам поршень теперь крепится к цилиндру лучше, чем в двигателях 21127 и 21129. Расстояние от поршневого пальца до днища поршня увеличилось на 1,3 мм до 26,7 мм. Но более глубоких бороздок внизу не появилось. Механизм ГРМ по-прежнему приводит в движение ремень, и при его обрыве возможность гнуть клапаны никто не отменял.

Теперь мы знаем, зажаты ли клапаны на Лада Веста с двигателем 1,8 л. Ответ будет такой же, как и для всех 16-клапанных двигателей внутреннего сгорания ВАЗ (кроме 2112). Проблема с переходом на новое поколение осталась прежней. И возвращаться к «тяжелым» поршням на ВАЗе не собираются.

Привод ГРМ на двигателях 21179 оборудован не одним, а двумя натяжными роликами. Что сделано для того, чтобы конструкция была меньше подвержена натяжению ремня ГРМ.

Здесь написано: количество направляющих роликов два

Одна из автоматических натяжных машин может заклинивать, но тогда ее функции возьмет на себя второй автоматический ролик.

Поршни не гнутые клапана

Комплекты поршней для некоторых «старых» 16-клапанных клапанов доступны у сторонних производителей. Эти детали снабжены глубокими канавками. Дело в том, что поршень не доходит до тарелок и не может гнуть клапаны.

Поршень тюнинг ДВС 21126-21127

Совместимы

элементов ШПГ разных двигателей (21127, 21129, 21179).Но в двигатель Весты не обязательно устанавливать поршни от «старых двигателей»:

  • В ДВС 21129 после такой «настройки» потери на трение увеличатся;
  • Если на ДВС 21179 будут установлены поршни от 26-го или 27-го двигателя, то сразу изменится рабочий объем.

«29-й», как и «79-й» двигатель Лада Веста гнет клапана только с «ВАЗовскими» поршнями. Но после установки «тюнинговой» детали не стоит ожидать прибавки мощности.А также, используя нестандартные элементы, можно значительно сократить ресурс (потерять гарантию, получить непредвиденные последствия).

Двигатель Nissan HR16DE (не гнет, есть цепь)

Двигатель HR16DE в разобранном виде

Никаких «глубоких канавок» здесь нет. Теперь обратим внимание на то, как работает механизм тайминга.

Только шестерни и цепи

Зубчатого ремня здесь нет — его заменяет цепь. Сложно представить следующие две ситуации:

  • Цепь могла перепрыгнуть через зубья одной или нескольких шестерен;
  • Один из элементов был поврежден настолько сильно, что в результате повреждения произошел его разрыв.

Пока цепь остается целой, клапаны и поршни не могут встречаться друг с другом, что бы ни случилось с двигателем. Плохо только то, что цепь может заклинивать.

Клапан Лада Веста гнет с Ниссан ДВС? Ответ «нет» будет неправильным — не исключен разрыв цепи. Но на самом деле столкнуться с такой ситуацией будет практически невозможно. Посмотрим почему.

Четыре общеизвестных факта

Показатель ресурса цепи привода ГРМ всегда превышает ресурс двигателя.Это первый факт, но должно выполняться условие: замена масла должна быть своевременной. В целом цепочка рвется постепенно, и это сопровождается симптомами:

  • Звуковые обертоны (чириканье) на холостом ходу;
  • В момент прохождения «проблемной зоны» может наблюдаться фазовый сдвиг.

Последний дефект обнаружен с помощью компьютерной диагностики.

От появления любого симптома до полного разрыва цепи проходит определенное время.Да и вообще «бракованная схема» может работать долго. Это был еще один, четвертый факт.

Последствия обрыва ремня ГРМ, пример на видео

На каком моторе ВАЗ гнет клапан

Многих автолюбителей интересует этот вопрос, на каких автомобилях, а точнее двигателях гнет клапан на обрыв ремня ГРМ? Разобраться в этих доработках двигателя несложно.

Начнем по порядку. Когда появились первые автомобили ВАЗ 2110, на них устанавливали 8-клапанные двигатели, объемом 1.5 и новее объемом 1,6 л. На таких двигателях при обрыве ремня клапан не прогибался, потому что поршни не стыковались с клапанами.

Прочтите то же

Чуть позже в десятом семействе ВАЗ появилась машина ВАЗ 2112 с 16-клапанным двигателем, объемом 1,5 л. Здесь начались первые препятствия для первых владельцев этих автомобилей. Конструкция мотора довольно сильно изменилась, благодаря 16-клапанной головке, а мощность такого мотора увеличилась с 76 лошадиных сил до 92 л.с. Но помимо преимуществ такого мотора были еще и недостатки.Конкретно у обрыв ремня ГРМ на таких двигателях поршни встретились с клапанами, в результате чего клапан погнулся. И после всего этого владельцы автомобилей с такими двигателями ожидали дорогостоящего ремонта, который обошелся бы в более чем 10 000 рублей.

Причина такой поломки, как погнутые клапаны, в конструкции 16-клапанного мотора 1.5: в таких моторах поршни не имеют выемок для клапанов, в результате чего при обрыве ремня происходит поршни бьют по клапанам и гнутся клапана.

На каких двигателях ВАЗ гнет клапана?

Моя партнерская программа на YouTube www.join.quizgroup.com?ref=394657 Для развития канала webmoney — R165845645491.

Читаем же

ЧТО ДВИГАТЕЛЬ ДЕЛАЕТ КЛАПАН, А ЧТО НЕТ!

КОТОРЫЙ КЛАПАН ДВИГАТЕЛЯ РЕМНИ , ЧТО НЕТ — в этом видео я покажу, как это сделать, не вдаваясь в технические подробности.

Прочтите то же

Чуть позже на те же автомобили ВАЗ 2112 стали устанавливать новые 16-клапанные двигатели объемом 1,6 л.Конструкция таких двигателей мало чем отличалась от предыдущих объемом 1,5 литра, но есть одно принципиальное отличие. В новом двигателе поршни уже установлены с канавками, поэтому при обрыве ремня ГРМ поршни больше не будут встречаться с клапанами, а значит, можно избежать дорогостоящего ремонта.

Прошла пара лет, и российские автовладельцы уже привыкли к тому, что 16-клапанные двигатели стали надежными, так сказать травмоопасными по отношению к клапанам.Но у меня с конвейера сошла новая машина, можно сказать посвежевшая 10-ка Лада Приора. Все владельцы думали, что так как Приоры комплектуются 16-клапанным двигателем объемом 1,6 л, то клапана загиба не будет. Но как показала практика, при обрыве ремня ГРМ на Лада Приора клапаны встречаются с поршнями и загибают их. А ремонт для таких двигателей будет даже дороже двенадцатого двигателя. Несомненно, вероятность обрыва ремня на Приоре не самая высокая, ведь ремень ГРМ фактически вдвое шире, чем на двенадцатом моторе.Но, если вы столкнетесь с неисправным ремнем, то вероятность обрыва ремня значительно возрастает и узнать, когда он произойдет, просто нереально.

Также на новых двигателях, которые устанавливаются на: 1.4 16-клапанные, тоже есть такая же проблема, при обрыве ремня не избежать дорогостоящего ремонта. Итак, необходимо постоянно следить за состоянием ремня ГРМ. Отключение клапана EGR (EGR) на Nexia Отключение клапана EGR (рециркуляции выхлопных газов) на двигателе A15MF (16-клапанный Nexia N-100).Клапан рециркуляции ОГ (EGR) используется для снижения токсичности выхлопа 16-клапанных двигателей Nexia путем разбавления самой свежей воздушно-топливной смеси выхлопными газами, взятыми из выхлопных газов …

характеристики и история Гнет ли вентиль на 16 вентиле

Конечно, у многих опытных автовладельцев давно проработан такой вопрос, как «гнет ли клапана на Приоре». Но среди водителей много новичков, не владеющих информацией по этому поводу.Именно для таких автомобилистов и будет написан этот пост.

Стоит отметить, что на автомобили Лада Приора устанавливали несколько модификаций двигателя. И конечно, ответ на вопрос о гнутых клапанах будет зависеть от того, какой силовой агрегат установлен на вашем автомобиле.

На каких двигателях Приоры гнет клапана?

  1. ВАЗ 21126 — это классический приоровский двигатель, который был первым на этих машинах. Благодаря изменениям конструкции, а именно облегчению шатунно-поршневой группы, в поршнях нет места для клапанных выемок.В результате при обрыве ремня ГРМ, что иногда бывает на Приоре, гнутся клапана, а иногда даже повреждаются поршни.
  2. Двигатель ВАЗ 21116 — более простой 8-ми клапанный мотор, который Приоре досталась от Гранты. По внешнему виду он практически не отличается от обычного 8-клапанного впрыскивающего клапана, но внутри опять же облегченные поршни, что приводит к уже знакомым последствиям в случае обрыва ремня ГРМ — гнет клапана. Но стоит отметить, что нагрузка на ремень ГРМ в 8-клапанных двигателях несколько ниже, чем в 16-кл., Да и на таких блоках питания такие проблемы встречаются реже.
  3. ВАЗ 21127
  4. — это улучшенный двигатель 126, развивающий не 98, а целых 106 л.с. Конечно, и здесь клапан изгибается при встрече с поршнями, потому что, увеличив мощность, нельзя было увеличить поршни в этом случае, чтобы сделать необходимые выемки. Фактически поршень остался прежним, а изменения коснулись только впускного ресивера.

На каких двигателях не прогибается клапан при обрыве ремня ГРМ?

Так получилось, что для Приоры был доступен только один двигатель, не страдающий проблемой изгиба клапанов.Это модель 21114, которая в основном устанавливалась только в «стандартной» комплектации, то есть в самых дешевых версиях. Но в последние годы найти Приору с такими моторами просто невозможно, так как на смену этому надежному агрегату пришел 116-й от Гранты.

В общем, все приводит к тому, что поршневую группу постоянно облегчают, видоизменяют, делая двигатели мощнее и в то же время экономичнее. И конечно это происходит в ущерб надежности и надежности мотора при обрыве ремня ГРМ.Ну а чтобы убедиться, что клапан гнет на Приоре, вы можете посмотреть ниже специальный видеообзор, где даже показан пример с ремнем, который только что перескочил через несколько зубцов.

Как видите, даже когда ремень проскакивает через несколько зубцов, все впускные клапаны уже оказались погнутыми. Думаю, что ответ на вопросы по этой теме получен, и если есть что добавить по существу, то можете отписаться ниже в комментариях.

Одна из страшных тем в разговорах автомобилистов — почему гнутся клапаны, на каких машинах возможна эта поломка и как ее предотвратить.Сегодня мы подробно расскажем о причинах выхода из строя клапана двигателя и мерах профилактики этой неисправности.

За что отвечают клапаны в моторе?

Для начала немного теории. Наверняка каждый автолюбитель знает, сколько цилиндров в двигателе его машины, но сколько в нем клапанов — не каждый ответит на этот вопрос. Большинство современных двигателей имеют от восьми до шестнадцати клапанов (по два или четыре на цилиндр), есть силовые установки (восемь или двенадцать цилиндров), в которых количество клапанов от 24 до 32.

Клапан — важная часть газораспределительного механизма (ГРМ) двигателя машины, который находится в головке блока цилиндров, отвечает за своевременную подачу воздуха в цилиндр и вытеснение из него выхлопных газов.

Более того, один и тот же клапан не может выполнять эти функции, поэтому каждый цилиндр снабжен двумя типами клапанов — впускными клапанами, подающими воздух в камеру сгорания, и выпускными клапанами, выдавливающими продукты сгорания воздуха. топливная смесь из этой камеры.

Есть двигатели, в которых есть два выпускных и впускных клапана на цилиндр, а есть двигатели, у которых впускных клапанов больше, чем выпускных клапанов (трех- и пятиклапанные цилиндры). В составе клапана различают две части: тарелку и шток. Именно шток клапана получает удар при выходе из строя одного из элементов газораспределительного механизма.

Клапаны приводятся в действие распределительным валом, который, вращаясь вокруг своей оси в головке блока цилиндров, поднимает одни и опускает другие клапаны в цилиндры — это так называемые фазы газораспределения.В свою очередь, распределительный вал приводит в движение коленчатый вал — оба этих элемента ГРМ связаны между собой приводом, который может быть зубчатым, ременным или цепным. Зубчатая передача вращает распределительный вал в блоке цилиндров, а ременная или цепная передача вращается в головке блока цилиндров.

В настоящее время наиболее распространены двигатели, в газораспределительном механизме которых они используются. Ременный привод проще по конструкции, но менее надежен, чем цепной. Цепной же тип привода, в свою очередь, более сложный — в его механизм входят натяжные ролики и демпферы.Не случайно мы столько внимания уделили деталям газораспределительного механизма — понимание принципа его работы поможет нам в будущем определить причины, по которым гнет клапан.

Почему гнутся клапаны

Как для газораспределительного механизма с ременным приводом, так и для механизма газораспределения с цепным приводом может наступить момент, когда выйдет из строя ременной или цепной привод. Обрыв ремня ГРМ или растяжение звеньев цепи ГРМ, не способных зацепиться за зубья шестерен распределительного вала (пробуксовка), приводит к тому, что распредвал резко останавливается, а коленчатый вал продолжает двигаться.

В этот момент клапаны утоплены в цилиндр, и поршень поднимается к ним. Подъемная сила поршня намного больше, чем у опускающихся клапанов, поэтому поршень ударяется о тарелку клапана, и шток, не выдерживая этого удара, изгибается или даже ломается. Происходит полная остановка двигателя, который не рекомендуется запускать заново, чтобы не спровоцировать более серьезную поломку — выход из строя поршней, что чревато дорогостоящим ремонтом ГБЦ.

Как определить, погнуты ли клапаны

Невозможно на глаз установить, что при обрыве ремня или проскальзывании цепи ГРМ гнет клапан. Для этого нужно провести две несложные операции.

Для начала установим новый ремень ГРМ на ролики по меткам и потихоньку проворачиваем коленвал. От двух до пяти оборотов достаточно, чтобы определить, что клапаны погнуты: если вращение свободное, то штоки клапанов целы, если затруднительно, клапаны погнуты.

Бывает, что коленвал крутится, а клапаны все равно гнутся. Как в таком случае определить поломку? Примерить нужно, предварительно открутив свечи зажигания. Если в цилиндре нет сжатия, клапаны погнуты.

Как предотвратить поломку клапана

Разберем причины, по которым ремень мог порваться, чтобы понять, как предотвратить такую ​​поломку.

Причина 1. Срок службы ремня ГРМ истек.Как и любой другой расходный материал, ремень ГРМ имеет свой срок службы. Производитель автомобиля в инструкции по эксплуатации указывает сроки замены ремня ГРМ — у большинства двигателей она происходит при пробеге 100-120 тысяч километров. Конечно, можно надеяться, что до этого момента ремень будет служить верой и правдой, но для большей верности мы рекомендуем при каждом плановом техническом обслуживании проверять состояние ремня и при необходимости заменять его. В этом случае мы не дадим ему сломаться, и, как следствие, не будем разбирать проблемы с гнутыми клапанами.

Причина 2. Использование поддельного ремня ГРМ. Некоторые автомобилисты, желая сэкономить, покупают неоригинальные, дешевые ремни ГРМ, которые ломаются при небольшом пробеге — 5-7 тысяч километров. Совет — отнеситесь к покупке ремня ГРМ, лучше за этот расходник больше заплатить, чем потом раскошелиться на дорогостоящий ремонт ГБЦ.

Причина 3. Поломка ГРМ. В конструкции газораспределительного механизма некоторых двигателей насос входит в контакт с ремнем, и при выходе из строя этого узла происходит его заклинивание, в результате чего ремень трется о насос и изнашивается, что приводит к его поломке.Насос изнашивается на том же пробеге, что и ремень ГРМ, поэтому при замене ремня рекомендуем установить новый насос.

Причина 4. Износ распределительного вала. Эта поломка происходит при большом пробеге двигателя (от 150 тыс. Км и более), а потому случается не так часто. Заклинивший распределительный вал может вызвать разрыв ремня ГРМ. Поэтому при покупке подержанного автомобиля с большим пробегом настоятельно советуем обратить внимание на состояние распредвала.

Причина 5.Неисправность крепления привода ГРМ. Ремень ГРМ движется по роликам, которые тоже могут изнашиваться, заклинивать, что приводит к обрыву ремня и изгибу клапанов.

Хотя двигатели с цепным приводом ГРМ считаются более надежными, но бывает и у них есть загиб клапана. Это происходит по двум причинам: растягиваются звенья цепи или выходят из строя приводные приспособления (натяжные ролики и демпферы). Основная причина растяжения звеньев цепи ГРМ — некачественный материал, из которого она изготовлена.Такая катастрофа случилась с двигателями Volkswagen в середине 2000-х: немецкий автопроизводитель заказал цепи у недобросовестного подрядчика, и они начали выходить из строя на 20-40 тысячах пробега, спровоцировав прогиб клапанов. Чтобы такие моторы не гнули клапан, следует периодически проводить диагностику цепи ГРМ и навесного оборудования и при необходимости менять их на новые.

В дополнение к этим методам, можно предотвратить изгиб клапанов, сделав на головках поршней специальные выемки, которые по размеру будут соответствовать стержням клапана.Если обрыв ремня или проскальзывание цепи, то при остановке распределительного вала штоки клапанов не влезут в головки поршней, а войдут в канавки и остановятся там. Правда, у этого способа есть и недостатки: двигатель с такими «настроенными» поршнями теряет до семи процентов мощности. Готовы ли вы снизить мощность мотора своего «железного коня» ради сохранности клапанов в случае выхода из строя привода ГРМ?

Подробнее Категория: Новости Опубликовано 27.07.2018 Двигатели

АВТОВАЗ получит новый поршневой двигатель, который позволит избежать прогиба клапанов при обрыве ремня ГРМ.

Как известно, одним из недостатков современных двигателей является изгиб клапанов при обрыве ремня ГРМ. Ресурс ремня спрогнозировать довольно сложно, так как он может оборваться не только из-за износа, но и при заклинивании насоса или натяжного ролика.

При обрыве ремня ГРМ современный двигатель обычно гнет клапаны на поршнях. Это приводит к дорогостоящему ремонту.

АВТОВАЗ решил устранить эту проблему, сообщает CARscope.ru. Поставщик завода компания Federal Mogul освоила выпуск поршней со специальными насечками.

Благодаря такой форме поршни и клапаны останутся целыми даже в случае обрыва ремня ГРМ.

Новая поршневая группа предназначена для широкого спектра двигателей. Это 8-ми клапанный ВАЗ-11186 мощностью 87 л. с., а также 16-клапанные двигатели ВАЗ-21126 (98 л.с.) и ВАЗ-21127 (106 л.с.), которые устанавливаются на автомобили семейства Калина и Грант.

106-сильный двигатель ВАЗ-21129, предназначенный для моделей Vesta и XRAY, также скоро получит версию с новыми поршнями.А вот новый агрегат ВАЗ-21179 объемом 1,8 л и мощностью 122 л. С участием. пока не будет получен новый поршень.

Клапаны являются неотъемлемой частью газораспределительного механизма автомобиля. Следует отметить, что эти устройства достаточно важны, так как обеспечивают выпуск выхлопных газов, сжатие создается при зажигании и впрыске топлива в цилиндры двигателя. Современные двигатели предоставляют разные варианты их установки.

1. Принцип работы клапанов

Клапаны

представляют собой довольно простое устройство, поэтому принцип их работы не составит труда даже новичку.Они приводятся в движение распредвалом, который расположен вверху в головке блока. С помощью этого устройства клапаны открываются и закрываются. Распределительный вал раскручивается и прижимает специальными овалами клапан, который в результате открывается. Когда вал перестает толкать, клапан закрывается. Распределительный вал приводится в действие цепной или ременной передачей, которая регулируется работой коленчатого вала автомобиля.

Коленчатый и распределительный валы проходят этап обязательной синхронизации. Это сделано для того, чтобы движение поршня и открытие клапанов совпадали в одной и той же последовательности: когда поршень опускается, клапаны открываются, а когда поршень поднимается, клапаны закрываются.Это создает давление в камере сгорания. После этого происходит воспламенение топливовоздушной смеси, и поршень направляется вниз под действием давления. Этот цикл повторяется много раз.

2. Причина погнутости клапанов

Важно отметить, что ситуация, когда гнутся клапаны, не зависит от того, сколько клапанов в двигателе. Причина неисправности довольно проста: имеется обрыв цепи или ремень ГРМ. Сама цепь рвется довольно редко, так как в большинстве случаев она растягивается, а цепные звездочки просто перескакивают.

При обрыве распредвал резко останавливается. буду продолжать толкать поршни. Таким образом, те клапаны, которые нагреваются в камере сгорания, и те поршни, которые поднимаются вверх, встретятся в высокой точке, а поршни с достаточно большой энергией сломаются и погнут клапаны. Устранение этой поломки обойдется довольно дорого, так как потребуется вытащить из мотора все гнутые элементы. К тому же может пострадать сама головка блока, в таком случае ее необходимо будет заменить.

3. Почему рвется ремень и как от этого защититься

Самая частая причина — обычное несоблюдение инструкции по замене ремня от производителя устройства. Часто, когда автомобиль находится на гарантии, замена проходит успешно, но когда автомобилист желает самостоятельно обеспечить работоспособность своего автомобиля, могут возникнуть большие неприятности, если сэкономить на замене этого устройства.

Насос тоже может выйти из строя. Некоторые модели автомобилей предусматривают зацепление устройства за ремень, и при выходе из строя система просто заклинивает, в результате чего ремень протирается в считанные часы. Ремень низкого качества также является основной причиной неисправности. Именно поэтому необходимо брать качественные, хоть и дорогие, запчасти. Распредвал также может прийти в негодность. Если он металлический, можно сразу сказать, что такой элемент выйдет из строя через определенный промежуток времени, что, конечно, предсказать практически невозможно. Плюс к этому тоже могут выйти из строя натяжные ролики газораспределительной системы. Они просто отваливаются или заклиниваются, в результате чего ремень отваливается или рвется, а клапаны гнутся.

Есть только один способ избежать этого. Вам просто нужно следовать инструкции и вовремя менять ремень, натяжные ролики и другие элементы этой системы, которые предписывают производители согласно регламенту. Все запчасти необходимо приобретать только в качественных автомобильных магазинах и сервисах, являющихся официальными дилерами.

4. Есть ли клапаны, которые не сгибаются?

Такие варианты существуют в современном автомобильном мире, но они очень редки. Раньше были бытовые устройства, которые раньше не знали такой беды.К сожалению, сейчас их практически нет. Однако можно прибегнуть к решению проблемы с настройкой силовых агрегатов … Суть довольно проста: вместо обычных поршней устанавливаются варианты с выемками вверху. Способ достаточно эффективен, так как в случае поломки клапаны погрузятся в эти ямы, и поломка будет предотвращена. Автолюбителю нужно только установить новый ремень, а также произвести синхронизацию распредвала и коленвала автомобиля.

Однако этот метод не всегда эффективен. Все дело в том, что такие поршни будут способствовать потере части мощности двигателя. внутреннего сгорания, потому что такой поршень будет тяжелее обычного поршня, что повлияет на силу сжатия. Именно поэтому не все автомобилисты признают и прибегают к использованию этого метода.

5. Как узнать, погнуты ли клапаны на двигателе

Многие автомобилисты задаются вопросом, как отличить гибкий клапан от жесткого клапана или как определить, работает ли клапан.К сожалению, на этот вопрос нет ответа, так как клапаны невозможно идентифицировать визуально. Нигде нет упоминаний и надписей, отметок, которые привели бы к постигаемой истине. Конечно, можно отправиться в официальную мастерскую, где мастера проверит оборудование, что, конечно, будет довольно дорого. Желательно каждые 20-30 тысяч км пробега проводить диагностику вашего автомобиля, где будет определена неработоспособность таких элементов.

Как только я написал о двигателях «ПРИОРА», меня спросили — «», прочитал очень информативно.В этой статье я обещал рассказать о самом принципе, почему на одних двигателях это происходит, а на других нет. В общем, о самом процессе поломки, сегодня попробую все по полочкам разобрать, просто для вас «новичков». Не буду задерживать, поехали …

Так клапан G азорасп R отдельный м автомобильный механизм (ГРМ). Следует отметить, что деталь достаточно важная, без них не было бы выхода выхлопных газов, а также не создавалось бы сжатие в цилиндрах при впрыске и зажигании топлива.В современных двигателях их количество варьируется от 8 до 32. Но в большинстве используются варианты с, они самые распространенные из всех.

Принцип действия

«Заставляет» их работать на открытие и закрытие распредвала, который находится сверху, в головке блока.

Он раскручивается и, благодаря специальным овалам, давит на клапан — открывает или отпускает — закрывается. В свою очередь распределительный вал приводится в движение ременной или цепной передачей от коленчатого вала.

Распределение и коленчатый вал обязательно синхронизированы так, чтобы открытие клапанов и движение поршня совпадали в определенной последовательности — при опускании поршня клапаны открываются («тонут» в камеру), при подъеме поршня вверх, они закрываются (поднимаются), создавая давление в камере сгорания, затем свечи зажигают смесь и поршень опускается под давлением. Этот цикл повторяется много раз. Вот небольшой видеоролик с работами для понимания.

Это прекрасно работающая схема, при должном уходе (своевременной замене) все проедет многие тысячи километров.

Причина гнет клапана

Хочу отметить, что это может быть как 8-ми, так и 16-ти клапанный двигатель … Причина проста — это обрыв ремня ГРМ или цепи. Справедливости ради стоит отметить, что «цепочка» очень редко обрывается, она в основном тянется и звезды «крючка» начинают прыгать, что тоже может быть причиной.

При обрыве распредвал резко останавливается, но коленчатый вал продолжает толкать поршни. Таким образом, клапаны опускаются и «утопаются» в камеру сгорания, поршень тоже поднимается — чего не должно быть при нормальной работе. Они встречаются в «высокой точке», и поршень, обладая большой энергией, просто сгибает или ломает клапан. Как видите, все довольно банально.

Такая поломка стоит очень дорого — нужно «половину» мотора и вытаскивать гнутые элементы, иногда страдает даже сама головка блока (но редко), так что менять тоже нужно будет.Еще можно найти поломку поршней (клапан ломает), но тут еще серьезнее, придется снимать распредвал и поршни с «шатунами».

Почему рвется ремень и как от этого уберечься

1) Наиболее частая причина — просто несоблюдение инструкций производителя по замене ремня. Как правило, если ваш автомобиль находится на гарантии, то замена будет по гарантии, но если вы обслуживаете его самостоятельно, то многие забывают или экономят на замене.Он «выходит» боком.

2) Ремень некачественный, сейчас подделок просто много, особенно для нашего ВАЗа. На самом деле они даже 5000 километров не проходят (несколько раз были в служебной машине), поэтому берите лучшие проверенные варианты. Или перейти на СТО с гарантией.

3) Насос выходит из строя. В некоторых моделях автомобилей он также находится в зацеплении ремня, и если он выйдет из строя, то он просто заклинит, протерет ремень за считанные часы.

4) Сам распредвал изнашивается.Он металлический и видно, что через какое-то время он изнашивается (может заклинивать), хотя должно пройти очень долгое время (большой пробег).

5) Отказ натяжных роликов системы ГРМ. Они могут отвалиться, могут заклинивать — в любом случае ремень либо порвется, либо слетит — есть один конец, гнет клапан.

Ребята только здесь охраняются. Своевременно меняйте ремень, а также натяжные ролики и другие элементы этой системы, которые закреплены за вами согласно регламенту.Берите «расходники» на официальных или проверенных станциях магазинов, ведь подделки продаются намного реже оригиналов, здесь рискуете каждой тысячей километров, в общем, ремень — не та запчасть, на которой стоит экономить.

Есть варианты, которые не гнутся?

Конечно есть, но сейчас они очень редки. Еще раз советую — есть модели моторов, которые до этого не «гнулись». Однако, к сожалению, сейчас таких людей практически нет. Поэтому многие и занимаются — тюнингом таких силовых агрегатов.

Суть здесь тоже банальная, простая — вместо обычных поршней они установлены. Тогда даже в случае поломки клапаны просто упадут в эти ямы и ничего страшного не произойдет. Вам потребуется установить новый ремень и синхронизировать распредвалы и коленчатые валы.

«Отлично», — скажете вы. НО почему же тогда такие поршни ставятся не на все модели? Ведь это 100% защита.

Опять же все просто — такие поршни потребляют часть мощности двигателя, причем прилично.До сих пор ведутся споры о том, «сколько». Некоторые говорят, что примерно на 5-7%, и извините, это ПРЕКРАСНО! Все дело в том, что такой поршень тяжелее, и сжатие не такое эффективное. Вот почему многие отвергли это решение. Многие — но не все!

Часто задаваемый вопрос: Что такое изгиб клапана?

Почему гнет клапан при обрыве ГРМ? … Обрыв ремня приводит к тому, что клапаны не успевают закрыться вовремя до прихода поршня.Таким образом происходит их встреча — столкновение, которое напрямую приводит к тому, что клапан загибается.

Что происходит при обрыве ремня ГРМ?

В большинстве случаев при обрыве ремня ГРМ слышен хлопок и двигатель глохнет, хотя все остальные автомобильные компоненты продолжают нормально работать. Перезапуск двигателя в этом случае чаще всего сопровождается металлическим стуком и облегчением вращения стартера из-за отсутствия компрессии в цилиндрах.

В какой машине не гнет клапана?

На модели Самара (ВАЗ 2108-21099), которые в настоящее время сняты с производства, двигатели с обозначением ВАЗ 21081, 2108, 21091 не повреждают клапаны при обрыве ремня ГРМ.На моделях десятого семейства — ВАЗ 2110-2112 общая маркировка двигателей, которые не гнут клапаны — ВАЗ-2110 8 кл, 2112 и 21124.

Какой 16 клапанный двигатель не гнет клапана?

Двигатель ВАЗ-21124 — один из тех 16-ти клапанных двигателей, у которых не гнутся клапаны.

Почему изгибается клапан?

Причина, по которой гнет клапан

Причина проста — это обрыв ремня ГРМ или цепи. … Таким образом — опускаются клапаны «нагреть» в камеру сгорания, поршень тоже поднимается — чего не должно быть при нормальной работе.Они встречаются в «высокой точке», и поршень, обладая большой энергией, просто сгибает или ломает клапан.

Что будет, если ремень ГРМ оборвется на ходу?

Если обрыв ремня ГРМ, то дальнейшая работа и запуск двигателя будут невозможны из-за нарушения компрессии в цилиндрах. Такая поломка может вызвать серьезное повреждение клапанной группы или самого мотора, если поломка происходит при движении на высоких скоростях.

Как узнать, что ремень ГРМ порван?

Определить обрыв ремня ГРМ можно по следующим «признакам»:

  1. Резкая остановка двигателя и невозможность его запуска….
  2. После обрыва ремня работа двигателя может сопровождаться металлическим стуком и легким проворачиванием коленчатого вала стартером.

10.06.2019

Каковы симптомы обрыва ремня ГРМ?

Основные признаки обрыва ремня ГРМ следующие:

  1. внезапно заглох мотор;
  2. нельзя запустить заново;
  3. при работе стартера возможен металлический стук в верхней части двигателя (поршни ударяются о клапана).

Как проверить, не погнута ли клапан при обрыве ремня ГРМ?

Если вы хотите проверить вероятность изгиба поршня клапана при обрыве ремня ГРМ, необходимо снять ремень, установить первый поршень в ВМТ и повернуть распределительный вал на 720 градусов. Если все прошло хорошо и он не сопротивлялся, можно продолжить проверку — переходите ко второму поршню.

Почему гнутся клапана при обрыве ремня ГРМ?

Почему гнутся клапаны при обрыве ремня или цепи привода ГРМ

Это необходимо для создания давления и герметизации камеры сгорания.Если обрыв ремня ГРМ, то клапаны просто не успевают закрыться, а значит, они сталкиваются с поднимающимся вверх поршнем.

Как работает двигатель с гнутым клапаном?

В зависимости от типа двигателя количество установленных в нем клапанов может варьироваться от 8 до 32. Все они работают в слаженном режиме. Разрыв ремня ГРМ или растяжение цепи вызывают самопроизвольное опускание клапанов. В этом случае поршни продолжают свою работу в обычном режиме.

На каком двигателе ВАЗ не гнет клапана?

По данным производителей, в автомобилях ВАЗ 2108-09-99, 2113-14-15, 2110-11-12, Лада Калина, Лада Приора и Лада Ларгус клапан точно не гнет.

Какое пособие не гнет клапан?

Модификация 11183 (стандартная комплектация, 82 л.с.)

Самые первые модификации автомобиля Гранта шли с нелегкой шатунно-поршневой группой, на таких двигателях клапан не гнет, все зависит от скорости на время обрыв ремня.

Почему у двигателя 124 не гнет клапана?

В 2004 году 120-й мотор был заменен на новый с индексом 21124 (далее 124-й).Помимо автомобилей десятого семейства, он устанавливался компанией Супер-Авто на ВАЗ 2113 и ВАЗ 2114. Этот двигатель не гнет клапана, благодаря проточкам на поршнях, в этом его главное отличие от предшественника.

Почему на вазе съезжает ремень ГРМ? Что кушает ремень ГРМ?

Многие владельцы переднеприводных автомобилей ВАЗ после определенного периода эксплуатации успели столкнуться с тем, что ремень ГРМ проскальзывает на двигатель (что бывает чаще) или наоборот от двигателя.При этом край ремня начинает тереться о моторную часть, фланец натяжного ролика, рвутся шнуры. А если этого вовремя не заметить, в самый неподходящий момент обрывается ремень ГРМ. Если на восьмиклапанном двигателе ВАЗ последствия обрыва ремня ГРМ грозят только остановкой двигателя, то на 16-клапанной ГБЦ ремонт выливается в довольно кругленькую сумму. Теперь разберемся с причинами проскальзывания зубчатого ремня и как исправить эту неисправность.

Почему проскальзывает ремень ГРМ.

Причина может быть одна или несколько в совокупности. Рассмотрим их по порядку.

1. Виноват сам ремень, а точнее производитель, допустивший дефект. Ремень, имеющий разную жесткость по ширине, начинает плавать в сторону меньшей жесткости почти сразу после установки. Диагностика в этом случае простая, снимаем, переворачиваем другой стороной, устанавливаем, а если в другую сторону начинает расползаться, значит виновник найден.Такой пояс однозначно утиль. Справедливости ради стоит сказать — сейчас это гораздо реже. Совет: Всегда держите запас ремня ГРМ и генераторов в багажнике.

2. Износ подшипников водяного насоса (помпы). При снятом ремне покачивайте зубчатый шкив. Люфт подшипников недопустим, поэтому меняем без раздумий, скоро все равно потечет. Если проблемы начались после замены помпы, то возможно при установке новой детали сопрягаемая поверхность блока была плохо очищена от старой прокладки и корпус помпы стал перекосом.Бывает и сама помпа сделана «криво», ну токарь был не в духе.

3. Наиболее частой причиной является изгиб шпильки крепления натяжного ролика при неправильной замене. «По праймеру» момент затяжки гайки эксцентрика ролика составляет всего 4,2 кгс / м, а если затянуть «от души», то шпилька М10 может немного погнуться, и даже смещения 0,1 мм будет вполне достаточно. достаточно, чтобы ремень соскользнул в сторону. Выпрямить шпильку практически невозможно.Как вариант, можно попробовать вывернуть его из блока и вкрутить другой стороной. У меня был такой вариант. Но есть способ получше. Об этом написано в журнале «За рулем». Фотографии с того же места.

Регулирующие шайбы вырезаются из жестяной пивной банки в соответствии с размером распорного кольца, установленного между блоком и эксцентриком натяжного ролика. Разрежьте пополам в форме полумесяца, чтобы получилась более тонкая, или согните и сложите, чтобы получилась более толстая.

Затем их устанавливают по схеме.Ближе к центру блока (1), если ремень скользит по направлению к двигателю, ближе к краю (2), если ремень выскользнул. При установке, чтобы шайбы не падали, рекомендую заклеить герметиком.

Толщина набора подбирается экспериментально. Метод простой и очень эффективный.

4. Кстати, зачастую виноват натяжной ролик. Сейчас они изготавливаются на однорядном шарикоподшипнике, и опорная поверхность для ремня зачастую далека от идеальной (конусность, овальность и даже ступенчатость).Поэтому к выбору видео нужно подходить максимально тщательно и внимательно. Люфт подшипников должен быть минимальным, рабочая поверхность, хотя бы «на глаз», должна быть гладкой и ровной. Перед установкой не поленитесь и проверьте наличие смазки в подшипнике. Как мило. Очень часто это большая «экономия».

5. Повторюсь немного. Может быть несколько неявных, почти незаметных причин, которые сложно определить по одной, но в совокупности они вполне справляются со смещением ремня в сторону.И здесь прокладки станут просто панацеей.

Многих владельцев переднеприводных ВАЗов беспокоит проблема почему кушает ремень ГРМ ? Чаще всего этим вопросом задаются владельцы следующих моделей ВАЗ — 2108, 2109, 2110, 2112, 2114, Калина, Приора, Гранта (причем эта проблема возникает на двигателях как с 8, так и с 16 клапанами). Общий ответ на поставленный вопрос один — перекос ремня. А это, в свою очередь, может произойти по ряду причин — насос установлен неравномерно, между роликом и блоком установлен некачественный ролик, неподходящая шайба (или она отсутствует вообще) и некоторые другие.Каждая из этих проблем решается по-своему. В большинстве случаев работа по устранению причин может проводиться самостоятельно при наличии соответствующего опыта и инструментов. Это сэкономит деньги, а само выполнение ремонтных работ не отнимет много времени и сил.

Причины, по которым жрет ремень ГРМ

Всего можно выделить семь основных причин, почему жрет ремень ГРМ. Для начала мы просто перечислим и опишем их, а в следующем разделе мы поговорим о том, как можно решить каждую проблему.

Шпилька может гнуться, если затянуть ее с моментом затяжки более 4,2 кгс · м. Данные актуальны для всех переднеприводных ВАЗ, где эта проблема встречается чаще всего.

Как показывает практика, чаще всего встречается последняя описанная причина. А автолюбители изобрели универсальный метод, с помощью которого можно исправить ситуацию.

Способы устранения поломки

Перечислим методы устранения этих причин. Пойдем в том же порядке.

  1. Натяжение ремня … Сначала необходимо проверить уровень натяжения и сравнить его с рекомендованным производителем автомобиля (обычно указывается в технической документации на автомобиль, также его можно найти в Интернете ). Если это значение выше рекомендуемого, то натяжение необходимо ослабить. Делается это с помощью динамометрического ключа. Если у вас его нет, то лучше обратиться в автосервис. В крайнем случае можно выполнить эту процедуру «на глаз», но как можно скорее использовать указанные устройства.Вы также можете использовать для этого обычный динамометр и обычный гаечный ключ.
  2. Плохой ремень … Если жесткость ремня разная на двух краях ремня, то возникнет ситуация, когда ролик привода ГРМ поедает ремень с более мягкой стороны. Вы можете проверить это, заменив его правой и левой сторонами. Если после замены вторая сторона не изнашивается, значит виноват ремень. Выход один, и он заключается в покупке и установке новой, более качественной детали.
  3. Износ подшипников насоса … Для диагностики этой проблемы необходимо демонтировать ремень и проверить наличие люфта на зубчатом шкиве. Если есть люфт, то необходимо заменить деталь. Подшипники ремонту не подлежат.
  4. Насос установлен криво … Такая ситуация возможна, если при предыдущей замене прилегающая поверхность была плохо очищена, и на ней остались мелкие частицы старой прокладки и / или кусочки грязи, но если это произошло, то, скорее всего, вы поймете это по течению, появившемуся после заливки антифриза и запуска двигателя.При установке нового насоса (или даже старого, если он находится в хорошем рабочем состоянии) обязательно тщательно очистите обе поверхности (включая посадочные места под болты) как на самом насосе, так и на корпусе двигателя и установите новую прокладку. . В некоторых случаях вместо прокладки под насос кладут герметик.
  5. Проблемы с роликом … Надо переделать видео. Он должен иметь минимальный люфт и ровную рабочую поверхность. Для проверки можно использовать линейку или другой подобный предмет необходимой ширины.Также имеет смысл проверить наличие смазки в подшипнике. Если его количество невелико, его следует добавить. Если видео некачественное, то его необходимо заменить. Отремонтировать подшипник, не говоря уже о поверхности ролика, практически невозможно.
  6. Поврежденная резьба шпильки … Чтобы исправить эту ситуацию, возможны два варианта. Самый простой — использовать шпагу подходящего диаметра для точения внутренней резьбы и / или плашку для накручивания аналогичной резьбы на шпильке.Другой вариант более трудоемкий и заключается в полной разборке блока с целью восстановления заданной резьбы. Этот метод используется, если по каким-то причинам невозможно использовать меч.

    Установка шайб под ролик

  7. Roller Stud Bending … Механически закрепить шпильку практически невозможно. Иногда (но не во всех случаях, и это зависит от степени кривизны шпильки и места ее кривизны) можно попробовать открутить шпильку и закрутить ее обратно, но с другой стороны.Если кривизна небольшая, то это решение может увенчаться успехом. Однако в большинстве случаев используются прокладки. Рассмотрим этот момент отдельно, так как большинство автомобилистов считают этот способ настоящей панацеей, если он съедает ремень ГРМ со стороны двигателя или с противоположной стороны.
  8. Использование регулировочных шайб при проскальзывании ремня

    Мойки можно изготовить самостоятельно, например, из корпуса алюминиевых пивных банок, банок из-под кофе или использовать уже готовые заводские. Главное, чтобы шайбы были того же размера, что и распорное кольцо, установленное между блоком и эксцентриком натяжного ролика.Есть два варианта. В первом используются заводские шайбы. Толщина и количество подбираются опытным путем … Использование этого метода неоднозначно, так как шайбы плоские и, соответственно, плоскость контакта ролика останется параллельной. Однако некоторым автолюбителям этот способ помог.

    1 — если ремень соскальзывает в сторону двигателя, 2 — если ремень соскальзывает с двигателя

    Другой способ — шайбы собственного производства в форме полумесяца. Количество и ширина шайб также подбираются опытным путем.Использование таких шайб более целесообразно, так как с их помощью можно изменять угол наклона пальца и ролика таким образом, чтобы он образовывал нормаль к плоскости корпуса блока цилиндров.

    Шайба должна быть установлена ​​согласно схеме, показанной на рисунке. В частности, если ремень ГРМ проскальзывает в сторону двигателя, то шайбу / шайбы следует устанавливать ближе к центру блока. Если ремень отходит от двигателя, то наоборот, ближе к краю блока.При установке шайб рекомендуется использовать именно его, чтобы они не соскальзывали вбок с нагрузкой или без нее.

    Не переусердствуйте, чтобы при работающем двигателе ремень не «пошел» в противоположном направлении, противоположном тому, по которому он скользил раньше. Главное, чтобы лента проходила равномерно по всей ширине и не соскальзывала с ролика.

    Установлены шайбы

    Напоследок хотелось бы отметить, что в редких случаях причина смещения ремня в одну или другую сторону и его съедание может быть вызвана не одной, а несколькими причинами. описано выше.Как правило, метод использования регулировочных шайб универсален и может спасти ситуацию даже в самых «запущенных» случаях. Однако есть смысл доработать ремень, ролик и помпу с целью выявления недостатков в их работе, а при необходимости заменить перечисленные узлы. Это избавит вас от других проблем с этими деталями в будущем.

Такая проблема, как выскальзывание ремня ГРМ из точки фиксации, является обычным явлением, и чаще всего это происходит из-за некачественных материалов самого ремня и его составляющих элементов.Ниже мы расскажем, как избежать такой ситуации, и как предотвратить возникновение нежелательных последствий такой поломки.

На видео проскальзывает ремень ГРМ на ВАЗ-2114:

Газораспределительная система ВАЗ-2114

Ни для кого не будет секретом, что со временем любая деталь изнашивается и требует замены, у одних этот срок измеряется сотнями, у других десятками тысяч километров.

Схема таймера

Что касается системы газораспределительного механизма и, в частности, его ремня, то его следует заменять по окончании срока службы или при наличии видимых повреждений.

Однако следует отметить, что при возникновении такой неисправности может возникнуть такая неисправность, как соскальзывание ремня с места, что, в свою очередь, может привести к истиранию (износу — прим.) Края ремня, что в будущем только поспособствует ее износу, поломке и регулярной замене.

Спешим вас обрадовать

Автомобиль ВАЗ-2114 комплектовался только объемом 1,5 и 1,6 литра, что может свидетельствовать о том, что при обрыве ремня ГРМ не сходятся поршни с клапанами и последний не гнет , что безусловно благотворно сказывается не только на последующем ремонте, но и на кошельке автовладельца.

Где проскальзывает ремень и почему?

Примечание! Ремень может скользить как в направлении двигателя, так и в противоположном от него направлении.

Это происходит вне зависимости от того, как именно в середине шестерни она была установлена, так как причина этого не только в самом ремне, но и в элементах и ​​механизмах, сопровождающих его. Для решения такой проблемы необходимо использовать методы, описанные ниже.

Ремень ГРМ

В наше время на рынке автомобильных запчастей все чаще встречаются случаи подделки и некачественной продукции.

Вверху оригинальный ремень ГРМ, а внизу поддельный

Конкретно, касаясь момента с ремнем ГРМ, можно говорить о его неровной структуре, повышенной эластичности (способность слишком сильно растягиваться — прим.), А также наличии значительных различий между двумя краями (перекос — прим. .).

Определить степень прямолинейности вновь установленного ремня можно только по навесному механизму.

И, если после запуска двигателя наблюдаются даже незначительные отклонения, то причина в ремне.

Ремень одетый и растянутый

водяной насос

Проскальзывание ремня ГРМ может произойти из-за люфта помпы (помпа — прим.). , достаточно просто взять его рукой за рабочую поверхность шестерни, а при малейшем люфте агрегат необходимо заменить. В таком случае читайте материал: «»

Утечки на блоке цилиндров со стороны привода ГРМ означают, что насос вышел из строя.

Ролик натяжной

Следующий элемент, который необходимо диагностировать при проскальзывании ремня ГРМ, — это натяжной ролик.

Хотя это, казалось бы, простая деталь, отклонения от ее характеристик могут существенно повлиять на ее общую производительность. Проще говоря, изогнутый ролик не сможет обеспечить прямолинейное движение ремня , изнашиваясь и ведя к нему в сторону.

Схема наглядная и понятная.

Еще одним поводом для обсуждения на популярных форумах натяжения ремня в сторону является установка роликов разных образцов, ведь аналог имеет другую, немного измененную конструкцию.

Разница между катками

Разница между этими двумя частями заключается в том, что старая сторона имеет другую форму, сделана из металла, а новая — из пластика.

Следовательно, как показывает теория, деталь из пластика вызывает гораздо меньшее трение, чем аналог из металла.

Есть два типа роликов.

Другие способы регулировки ролика

Если смотреть со стороны штатного и правильного ремня ГРМ, натяжной ролик должен находиться точно посередине шестерен насоса и распределительного вала.Однако некоторые владельцы ВАЗ-2114 во избежание проскальзывания ремня, таким образом, ремень, получив наибольший изгиб в своей верхней части, более прочно фиксируется на своем месте.

Все узлы натяжного ролика ВАЗ-2114.

Не умный способ регулировки ремня

Есть еще один простой способ, помогающий владельцам ВАЗ-2114 избежать проскальзывания ремня, регулируя положение натяжного ролика.

Для фиксации в этом положении необходимо заранее изготовить заготовку в виде полушайбы из алюминия (хорошо подойдет алюминиевая банка — прим.), которую необходимо закрепить между проставочным кольцом и блоком цилиндров.

Такая необходимость может возникнуть только тогда, когда дистанционное кольцо имеет различную толщину. Вы можете измерить это самостоятельно, используя только штангенциркуль.

Распредвал и коленчатый вал

Новая шестерня распределительного вала

Также, судя по многочисленным отзывам «Наши клубни», можно исключить факты проскальзывания ремня ГРМ после замены шестерен ГРМ и коленвала.

Однако такая процедура может принести результат, если пробег автомобиля на старых запчастях составляет не менее 100 тысяч километров.В противном случае такая замена может не принести желаемого результата.

Ржавчина на шестерне коленчатого вала

Шестерня коленвала заржавела

Такая ситуация возникает из-за отсутствия защиты от грязи. Шестерня ржавеет и начинает некорректно работать.

После проведения любых работ

После проведения работ с ремнем ГРМ многие автомобилисты и техники автосервиса советуют наблюдать за состоянием, в котором он находится, периодически открывая капот и диагностируя его состояние.Но при этом необходимо снять пластиковую защиту!

Потому что именно так можно вовремя заметить появляющиеся дефекты, факты проскальзывания ремня и других неисправностей, что, безусловно, благотворно скажется на состоянии газораспределительной системы в целом.

выводы

Как вы сами убедились, причину проскальзывания ремня ГРМ на ВАЗ-2114 можно решить только заменой, поэтому при выборе аналогичной запчасти в магазине лучше всего обращать внимание на проверенный производитель, зарекомендовавший себя только с лучшей стороны.

Замена ремня ГРМ (газораспределительного механизма) на восьмиклапанных моторах переднеприводных автомобилей, на первый взгляд, не представляет никаких затруднений. Однако очень часто новый ремень начинает соскальзывать с шестерни распредвала. Это приведет к трению края о манжету натяжного ролика. Как и любой другой ремонт автомобилей ВАЗ, эти проблемы можно решить в гараже, без помощи сотки.

Первая причина того, что ременная передача к колодке — это ее перетяжка. Если конструкция неоднородна, то она также начнет двигаться по зубчатым колесам ГРМ.Проверить, виновато ли качество продукта, несложно. Если он движется в одном направлении, а после своего поворота начинает движение в противоположном, то он, очевидно, просит замену.

Ремень также может сместиться из-за некачественного натяжного ролика, что может привести к стуку клапанов. В большинстве имеющихся в продаже роликов используется однорядный подшипник. При малейшем люфте в нем рабочая поверхность ролика приобретает определенный наклон относительно оси вращения, и он скользит в сторону наклона.Коническая или овальная рабочая поверхность ролика, корпус которого отлит из пластика, также способствует скольжению. Поэтому при покупке натяжного ролика нужно выбирать их с металлическим корпусом или с двухрядным подшипником от известного производителя.

Установка перекошенного относительно блока цилиндров водяного насоса из-за большого количества герметика под его прокладкой и неравномерной затяжки крепежных болтов, а также большого люфта в подшипниках помпы также приводят к смещению ремня ГРМ во время работа двигателя.Если при этом меняют водяной насос, работу нужно проводить осторожно. Принимая во внимание последствия неправильной установки насоса.

Если промежуточный штифт не полностью затянут в головку блока, это может привести к смещению и износу ремня газораспределительного механизма. Вытянутая резьба шпильки в корпусе ГБЦ (ГБЦ) приводит к тем же последствиям. При замене нужно обращать внимание на эти моменты. Для затяжки гайки натяжного ролика необходимо использовать динамометрический ключ, отрегулировав его реакцию на усилие в 42 Нм.

Моторы

с пробегом около 100000 км. и более того, как правило, изнашивается ГРМ на коленчатом валу. Износ шестерни, в свою очередь, снова приводит к смещению ГРМ. Когда ремень начинает приводить к блоку цилиндров из-за изношенной шестерни КВ (коленчатого вала), бывает даже так, что кромка расположенного рядом болта крепления масляного насоса стирается кромкой. При указанном выше пробеге нужно быть готовым к замене шестерни вместе с ремнем.

Таких трудностей можно ожидать при выполнении такой простой операции замены.К ним нужно быть готовым.

На

Geely mk оборвался ремень грм гнет клапана. Двигатель Geely MK Cross

Двигатель — это сердце автомобиля. Он не прощает некачественных запчастей, расходников и неквалифицированного обслуживания. Поэтому каждого автомобилиста в первую очередь интересует надежность и долговечность мотора.

В качестве двигателя на Geely MK Cross установлена ​​вариация Toyota 5A-FE , приобретенная компанией по лицензии. Именно он был установлен на Toyota Corolla A100 — эталон надежности и качества в японском автопроме.При своевременном обслуживании этот агрегат вполне может пробежать более миллиона километров.

Для китайского рынка устанавливаются моторы объемом 1,8 и 1,3 л. Но только для версии поставляемого в Россию бензинового двигателя объемом 1498 кубов (94 л. С.). Именно он будет рассмотрен ниже.

Технические характеристики

Четырехцилиндровый двигатель Geely оборудован системой газораспределения DOHC. Система надежна, позволяя на высоких оборотах «снять» больше мощности с двигателя небольшого объема.При этом облегчена конструкция самого двигателя и повышен КПД. Ниже приведены основные параметры.

Особенности эксплуатации

Расход топлива

К сожалению, в реальных условиях эксплуатации уложиться в заводские «7 литров на сотню» практически невозможно. И, если после пробежки по трассе и получается приблизиться к желаемому результату, то , в городе средний расход на сотню километров будет 9-10 литров , при очень неспешной езде и без резких ускорений.В противном случае можно сверху добавить еще пару литров.

Нефть

Моторное масло меняют стандартным способом, каждые десять тысяч километров или каждые двенадцать месяцев. И завод, и автовладельцы рекомендуют литье синтетическое, с индексом вязкости 5w40 … На сервисах, как правило, загружают Shell или Castrol .

Сроки

Газораспределительный механизм снабжен ременной передачей. Изменения на 60 тыс. Пробег но лучше проверить состояние после 40 000 км … Замена может потребоваться раньше, но бывает, что даже после 60 тысяч ремень почти не изнашивается.

При проскальзывании или обрыве зубьев ремня ГРМ, , клапан , обычно не складывается, … Хотя от исключений никто не застрахован. Поэтому состояние ремня ГРМ лучше не запускать. Клапаны требуют регулировки каждые 40 тыс. Км.

Что у нас есть?

Двигатель оказался капризнее предшественника от Toyota.Часто требует настройки и может преподнести неприятные сюрпризы. Но, в целом, агрегат надежен и прост в обслуживании. Можно говорить о ресурсе в 150-200 тысяч до переборки двигателя. А потом столько же до капремонта … Что в условиях современных «одноразовых» автомобилей, это неплохой результат.

Geely MK — китайский представитель малого класса. При его разработке за основу была взята Toyota Vios первого поколения, которая в свою очередь является не чем иным, как первой переработанной Toyota Yaris.Этим объясняется практически полное сходство шасси с Yaris 1999-2002 годов, а двигатель объемом 1,5 литра является лицензионной копией Toyota 5A-FE.

Geely MK появился в России в июне 2008 года. Первые Geely попали в салоны прямо из Китая. С 2010 года Geely MK собирают в Черкесске, на предприятии Derways.

Двигатель

Двигатель Geely MK

имеет ременной привод ГРМ. По опыту, состояние ремня не мешает проверять после 40-50 тыс. Км.У одних нет ни малейших следов износа за 60 000 км, у других может не хватать пары зубцов, а ремень покрыт трещинами. К счастью, при обрыве ремня клапаны не встречаются с поршнями. При замене ремня ГРМ необходимо снять правую подушку двигателя.

При холодном пуске мотор Джили МК часто начинает «троить». Проблему можно решить после замены свечей зажигания, высоковольтных проводов, катушек зажигания (1000 руб.) Или регулировки клапанов.При снятии высоковольтных проводов владельцы часто их отрывают. Пренебрежение регулировкой клапанов чревато их «зажатием» при пробеге более 40-60 тыс. Км и последующим выгоранием. Выгорание чаще встречается на автомобилях с установленным ГБО.

Прокладка на дроссельной заслонке обогрева со временем начинает подтекать антифриз. Высыхая охлаждающая жидкость, засоряет канал регулятора холостого хода и сам регулятор. Результат — затрудненный запуск, двигатель глохнет сразу после настройки и запускается только при нажатой педали газа.Для предотвращения протечек после очистки канала прокладку дроссельной заслонки лучше положить на термостойкий герметик. Родной новый регулятор холостого хода стоит около 1000 рублей, в качестве замены подойдет аналог на Шевроле Нива за 500 рублей.

Мотор Geely MK склонен к перегреву в теплое время года при длительной езде со скоростью более 100 км / ч с включенным кондиционером. Проблема появляется при пробеге более 40-50 тыс. Км. Одна из причин — не работает охлаждающий вентилятор из-за плохого контакта в одной из трех точек заземляющего провода.Также причиной перегрева может быть позднее открытие термостата и особенность работы ЭБУ мотора, который дает команду на включение вентилятора даже при критических значениях температуры охлаждающей жидкости. Сам датчик температуры охлаждающей жидкости может давать неверные значения из-за закисления контактных выводов. «Недогрев» или длительный прогрев двигателя свидетельствует о закислении термостата в открытом положении, что тоже не редкость. Новый термостат стоит около 200 рублей.

Некоторые владельцы сталкиваются с необходимостью замены перегоревшей прокладки ГБЦ. Насос жидкостного охлаждения двигателя может выйти из строя при пробеге более 50-100 тысяч км. Появление ржавых пятен на расширительном бачке вызывает недоумение. В холодную погоду радиаторы охлаждения часто протекают на стыке пластика с металлом.

Уплотнительное кольцо выхлопной системы на стыке выпускного коллектора с патрубком часто приходится менять из-за прогорания. При пробеге более 80-120 тысяч км начинает течь передний сальник коленвала.Датчик давления масла может выйти из строя при пробеге более 50-60 тысяч км.

Задняя опора двигателя проезжает более 40-60 тыс. Км, после чего начинает стучать. Новая подставка будет стоить 1,5–2 тысячи рублей.

После 150-200 тыс. Км часто увеличивается расход масла. Не всегда удается устранить маслосъемник простой заменой уплотнений стержней клапана. Часто виноваты и закопанные кольца. Набор колец и колпачков доступен за 4000 рублей.

Трансмиссия

5-ступенчатая «механика» нового Geely MK страдает плохим переключением передач в течение первых нескольких тысяч километров.Ведь элементы коробки «вкатываются», и проблем с удобством переключения передач нет. Немалый вклад в плохую селективность скорости вносит «дешевое» масло, заливаемое в коробку еще при сборке. Такая «трансмиссия» сильно загустевает на морозе. После смены рабочей жидкости работа коробки улучшается.

При пробеге более 50-70 тыс км коробка начинает шуметь. Причина — износ подшипников входного и выходного вала.Примечательно, что в гарантийном талоне подшипники коробки прописаны отдельной позицией, а гарантия на них составляет всего 30 тысяч км. За работы по снятию и установке коробки придется заплатить около 3 тысяч рублей, за переборку — еще около 4 тысяч рублей, комплект новых подшипников обойдется в 1-2 тысячи рублей.

Сцепление обслуживает более 90-120 тыс. Км. Новый комплект с корзиной и выжимным подшипником обойдется в 3-5 тысяч рублей. При пробеге более 100000 км коробка часто начинает шуметь при выпуске газа на третьей передаче.

Сальники привода могут подтекать через 30-40 тыс. Км. Стоимость сальника привода около 500 руб. Через 50-60 тысяч км может потребоваться замена главного цилиндра сцепления. Подтекающий баллон можно восстановить с помощью ремкомплект за 600 руб.

Пыльники наружного ШРУСа, скорее всего, придется менять при пробеге более 100-120 тыс. Км. Оригинальные пыльники отдельно не найти, они продаются только в сборе с приводом. Но найти аналог в магазине запчастей от других марок автомобилей не составит труда.

Шасси

Подвеска Джили МК не отличается особой прочностью. Первыми сдаются стойки переднего стабилизатора — через 20-30 тыс. Км. Втулки стабилизатора пробегают чуть больше — около 40-60 тыс. Км. Амортизаторы могут потечь или выбить через 30-60 тысяч км. Стоимость нового находится в пределах 1,5-2,5 тысячи рублей. Подшипники ступиц передние служат более 60-80 тыс. Км. Шаровые рычаги и рычаги подвески идут одинаково. Новый шар стоит около 800 рублей.

Из-за «кривой» сборки рулевая рейка имеет боковой люфт, который можно убрать после подъема вверх.Часто рельс начинает течь через 50-100 тыс. Км. Стоимость новой рейки — порядка 15-20 тысяч рублей. Рулевые тяги и наконечники имеют пробег более 50-80 тыс. Км. Иногда выходит из строя и насос гидроусилителя руля.

Из-за коррозии покрытия поршня тормозного цилиндра переднего суппорта при пробеге более 50-70 тыс. Км тормоза могут заклинивать. Ремкомплект обойдется в 400 руб. Иногда начинают «травить» тормозную жидкость задние тормозные цилиндры.

Кузов и салон

Кузов Джили МК плохо сопротивляется коррозии.На фишках неизбежно появятся первые очаги. А через 1-2 года эксплуатации в нижнем углу передних дверей под уплотнением, в районе замка крышки багажника, лючка топливного бака и на внутренней поверхности капота. Позже начинают гнить колесные арки и пороги. Коррозии порогов наиболее подвержены автомобили с заводским люком. Люковые желоба инженеры перенесли прямо в пороги. За ремонт порогов придется заплатить более 30 тысяч рублей.

Фары и задние фонари часто запотевают, а противотуманные фары часто лопаются при использовании в прохладную влажную погоду.

Жесткий пластик салона Джили МК очень скрипучий, особенно в холодную погоду. Дребезжание в рулевом колесе может появиться из-за ослабляющихся со временем винтов, удерживающих блок подушки безопасности. Неплотно установленное уплотнение рулевого вала позволяет двигателю и выхлопным газам доноситься до салона.

Одна из проблем Geely MK — вода в салоне.Попадает сюда из-за плохо приклеенного лобового и задних стекол, а также из-за вылетающих резиновых заглушек на днище. Вода скапливается в багажнике из-за сидений задних фонарей и опор заднего амортизатора. Вода также может попасть через вентиляционные клапаны.

Работа кондиционера тоже вызывает много нареканий. Кондиционер становится неэффективным при температуре окружающей среды более 25-30 градусов Цельсия. Этому способствует конструктивная особенность системы отопления: горячие трубы и радиатор отопителя расположены непосредственно под панелью.Даже в прохладную погоду при выключенном кондиционере и регуляторе температуры в холодном секторе из дефлекторов поступает теплый воздух.

При пробеге более 100 000 км утечки в системе кондиционирования становятся все более частыми. Компрессор кондиционера (около 9-12 тысяч рублей) может заклинивать через 50-100 тысяч км. Вентилятор отопителя иногда перестает включаться или меняет скорость вращения из-за выхода из строя реле (реостата) регулятора скорости вентилятора. Новый регулятор не дорогой — около 400 руб.

Электрооборудование

Проблемы с зарядным током могут появиться через 80-120 тыс. Км. Причина — выход из строя регулятора напряжения. Комплект нового реле и щеток обойдется в 2,5-3,5 тысячи рублей. Новый генератор стоит порядка 4,5-5,5 тысячи рублей.

Из-за замыкания датчика температуры элемента обогрева сиденья или «заедания» кнопки включения обогрева может перестать работать обогрев передних сидений. Заводские ТЭНы обогрева зеркал отлично справляются со своей задачей, но часто выходят из строя.После замены зеркал на аналог обогрев становится не таким эффективным, но гораздо более долговечным.

При пробеге более 100-150 тысяч км трос рулевой колонки может оборваться. Часто возникают проблемы с подсветкой приборной панели. Причина — выход из строя микросхемы платы драйвера электродвигателей, управляющих перемещением стрелок и засветкой приборов. Стоимость нового устройства около 7-8 тысяч рублей.

Заключение

Качество Geely MK, производимого на родине в Китае, а здесь, в России, существенно отличается.Китайские Geely собраны более добротно — все элементы кузова и салона хорошо подогнаны, а зазоры даже везде. Отечественная же сборка, наоборот, отличается плохой подгонкой кузовных деталей и всегда недозатянутыми или оторванными болтами. Но есть и минусы для китайских машин — прошивка ЭБУ плохо справляется с запуском в холодную погоду, необходимо обновление ПО. Кроме того, в китайских Geely нередки проблемы с электрикой из-за окисления контактов из некачественной латуни.

Еще одна проблема, с которой вам придется столкнуться — сложность подбора запчастей. Под одним номером могут быть совершенно разные детали, которые не взаимозаменяемы с оригиналом. Либо все, что было под рукой, засунули в машину при сборке, либо проблемы в каталогах … Выход единственный — взять с собой неисправный узел (деталь) и сравнить на глаз сходство.

Автомобиль Geely MK комплектуется поперечным четырехтактным четырехцилиндровым бензиновым инжекторным 16-клапанным двигателем рабочим объемом 1 ед.5 литров.

Двигатель представляет собой рядный вертикальный цилиндр с жидкостным охлаждением.

Распределительный вал Распределительный вал выпускных клапанов приводится в движение ремнем газораспределительного механизма, впускной распределительный вал приводится в движение от распредвала выпускных клапанов с помощью косозубых шестерен, прикрепленных к распределительным валам.
О замене ремня ГРМ см.
Замена сальника распределительного вала выпускных клапанов см.
Для замены распредвалов см.
Головка блока цилиндров изготовлена ​​из алюминиевого сплава по схеме поперечного течения обдува цилиндра (впускной и выпускной каналы являются расположены по разные стороны головы).Седла и направляющие клапана запрессованы в головку. Впускной и выпускной клапаны имеют одну пружину, закрепленную через тарелку двумя сухариками. Между блоком и головкой устанавливается безусадочная прокладка, армированная металлом. В верхней части ГБЦ расположена общая станина опор скольжения для двух распределительных валов (впускного и выпускного). К головке блока привинчиваются верхние крышки станины несущих опор, которые крепят станины к основанию станины. Отверстия в подшипниках скольжения (станины) обрабатываются вместе с крышками, поэтому крышки не взаимозаменяемы, каждая крышка имеет порядковый номер.
Замена уплотнений штока клапана, см.
Для замены прокладки головки цилиндров см.
Для замены прокладок крышки головки цилиндров см.
Установка поршня первого цилиндра в положение ВМТ хода сжатия см.
Проверка и регулировка клапана зазоры привода см.

Блок цилиндров Двигатель представляет собой отливку из одного чугуна, формовочные цилиндры, рубашку охлаждения, систему смазки и пять подшипников коленчатого вала. В нижней части блока пять основных опор.На блоке цилиндров выполнены специальные бобышки, фланцы и отверстия для крепления деталей, узлов и агрегатов, а также каналы магистрального маслопровода.
Проверка, регулировка и замена приводных ремней, см.

Коленчатый вал вращается в коренных подшипниках с тонкостенными стальными гильзами с антифрикционным слоем. Коленчатый вал двигателя фиксируется от осевых перемещений двумя полукольцами, установленными в пазу станины среднего коренного подшипника скольжения.
См. Снятие, устранение неисправностей и установка коленчатого вала.
Замена сальников коленвала, см.

Маховик отлит из чугуна, закреплен на заднем конце коленчатого вала через фиксирующую втулку и закреплен шестью болтами.
Зубчатый обод прижимается к маховику для запуска двигателя стартером. Маховик имеет коронную шестерню датчика положения коленчатого вала.
Для замены маховика см.

.

Поршни из алюминиевого сплава. На цилиндрической поверхности головки поршня выполнены кольцевые канавки для одного маслосъемника и двух компрессионных колец.Поршни дополнительно охлаждаются маслом, подаваемым через отверстие в верхней головке шатуна и разбрызгиваемым на головку поршня.
Поиск и устранение неисправностей деталей шатунно-поршневой группы и блока цилиндров см.
Замена деталей шатунно-поршневой группы, см.

Поршневые пальцы установлены в бобышках поршней с зазором и запрессованы с натягом в верхние головки шатунов, которые своими нижними головками соединены с шатунными шейками коленчатого вала через тонкостенные вкладыши. дизайн которых аналогичен основным.

Шатуны стальные кованые с двутавровым сечением.

Система смазки комбинированная: наиболее нагруженные детали смазываются под давлением, а остальные смазываются либо направленным разбрызгиванием, либо разбрызгиванием масла, вытекающего из зазоров между сопрягаемыми частями.
Замена уплотнения масляного поддона, см.
Замена масла и масляного фильтра, см.
Замена масляного насоса см.
Замена крана отопителя, см.

Система вентиляции картера закрытого типа не сообщается напрямую с атмосферой, поэтому одновременно со всасыванием газов в картер на всех режимах работы двигателя образуется разрежение, что повышает надежность различных уплотнений двигателя и снижает выброс токсичных веществ в атмосферу.

Система охлаждения Двигатель герметичный, с расширительным бачком, он состоит из литой рубашки охлаждения, окружающей цилиндры блока, камеры сгорания и газовые каналы в головке блока цилиндров. Принудительную циркуляцию охлаждающей жидкости обеспечивает центробежный водяной насос, приводимый в действие от коленчатого вала поликлиновым ремнем, который одновременно приводит в движение шкив генератора. Для поддержания нормальной рабочей температуры охлаждающей жидкости в системе охлаждения установлен термостат, замыкающий большой круг системы при холодном двигателе и низкой температуре охлаждающей жидкости.
Замена расширительного бачка, см.
Замена водораспределительной коробки, см.
Для замены термостата см.
Замена водяного насоса см.
Замена вентилятора радиатора см.
Для замены радиатора см.
Замена охлаждающей жидкости см.

Система питания Двигатель состоит из электрического топливного насоса, установленного в топливном баке, дроссельного узла, топливных фильтров грубой и тонкой очистки, топливных магистралей и форсунок, а также включает в себя воздушный фильтр.
Замена теплозащитных экранов выхлопной системы, см. Гл.
О замене основного глушителя см.
Для замены дополнительного глушителя см.
Замена передней выхлопной трубы см.
Замена выпускного коллектора см.
Замена опор подвески выпускного воздуха см.
Замена дроссельной заслонки педали привода см.
О замене троса дроссельной заслонки см.
Замена регулятора холостого хода, см.
Замена дроссельной заслонки см.
Для замены корпуса воздушного фильтра см.
Для замены воздушного фильтра см.
Замена прокладки впускного коллектора см.
Для замены электромагнитного клапана продувки адсорбера см.
Для замены адсорбера системы EVAP , см.
Замена наливной трубки, см.
Замена топливного бака cm.
Замена и проверка форсунок см.
Замена регулятора давления топлива см.
Замена топливной рампы см.
Замена топливного фильтра см.
Замена топливного насоса см.
Проверка и снижение давления в системе питания см.

Конструкция впускного коллектора с независимыми длинными каналами допускает инерционный наддув.

Система зажигания микропроцессор двигателя, состоит из четырехконтактной катушки зажигания (модуля), высоковольтных проводов и свечей зажигания.

Модуль зажигания управляется электронным блоком (контроллером) системы управления двигателем. Система зажигания не требует обслуживания и регулировки в процессе эксплуатации.

Силовой агрегат (двигатель, сцепление и коробка передач) установлен на трех опорах с эластичными резиновыми элементами: двумя боковыми (правая и левая), несущими основной силовой агрегат, и задней, компенсирующей крутящий момент от трансмиссии. и нагрузки, возникающие при трогании с места, разгоне и торможении.
Информацию о замене брызговиков двигателя см.
Замена подушек двигателя см.

Технические характеристики MR479QA

тип двигателя 4-тактный, рядный 4-цилиндровый, 16-клапанный, водяное охлаждение, сдвоенные распределительные валы встречного вращения
Тип камеры сгорания клиновидная
Внутренний диаметр цилиндра, мм 78,7
Ход поршня, мм 77
Объем цилиндра, л 1,498
Степень сжатия 9,8
Давление сжатия (сжатия), кПа, не менее 980
Допустимый перепад давления в цилиндрах, кПа, не более 100
Объем масла, л 3.0
Топливо Бензин неэтилированный с октановым числом не менее 93
Порядок цилиндров 1-3-4-2
Направление вращения вала (вид спереди) по часовой стрелке
Система смазки Распыление под давлением
Система охлаждения Принудительный тип
Температура открытия клапана термостата, ° С 82
Температура полного открытия клапана термостата, ° С 95
Частота вращения коленчатого вала, соответствующая максимальной мощности, мин-1 6000
Максимальная мощность, ч.п. 94
Максимальный крутящий момент при об / мин, Нм 128
Частота вращения коленчатого вала, соответствующая
максимальному крутящему моменту, мин-1
3400
Скорость холостого хода, мин-1 800 ± 50
Клапанный зазор впускного клапана на холодном двигателе
, мм
0,20 ± 0,03
Клапанный зазор выпускного клапана на холодном двигателе
, мм
0.30 ± 0,03
Двигатель (вид спереди): 1 — ремень привода генератора и водяного насоса; 2 — кронштейн крепления правой опоры подвески силового агрегата; 3 — генератор; 4 — пробка маслозаливной горловины; 5 — дроссельный узел; 6 — высоковольтный провод; 7 — крышка ГБЦ; 8 — впускной коллектор; 9 — головка блока цилиндров; 10 — впускной патрубок системы охлаждения двигателя; 11 — модуль зажигания; 12 — водораспределительная коробка; 13 — датчик положения коленчатого вала; 14 — левая опора подвески силового агрегата; 15 — рабочий цилиндр гидропривода выключения сцепления; 16 — датчик контроля концентрации кислорода; 17 — выпускной коллектор; восемнадцать — масляный фильтр; 19 — масляный поддон; 20 — компрессор кондиционера; 21 — ремень привода компрессора кондиционера

Информация актуальна для моделей MK с 2006 по 2015 год, а также для моделей MK Cross с 2011 по 2016 год.

Создание бюджетных силовых агрегатов привлекает внимание не только невысокой ценой и скромным расходом топлива. Современный покупатель стал намного требовательнее и учитывает все характеристики двигателя. Мотор MR479QA — одна из лучших разработок концерна Geely. Продукция компании занимает огромную долю китайского рынка и известна за его пределами. Характеристики двигателя обеспечивают автомобилю хорошую динамику движения, а наличие запчастей делает возможным любой капитальный ремонт.

Описание и характеристики двигателя MR479QA

Продвижение на автомобильном рынке невозможно без разработки современных двигателей. Выпуск силовой установки MR479QA Geely проявила серьезность в расширении продаж на рынки Европы и Азии. Тщательно рассчитанные номинальные мощности и ремонтопригодность сделали двигатели китайского производства достаточно надежными для длительной эксплуатации. В этом моторе используется электронное управление BOSCH и массовые технические решения от Toyota.

Параметры двигателя MR479QA позволяют ощутить все преимущества высокотехнологичного производства.Силовая установка имеет много общего с двигателем 5A-FE, который используется на Toyota Corolla, но Geely MR479QA нельзя назвать полноценной репликой японского двигателя. Большая часть его характеристик была изменена, чтобы избежать судебных исков, но внутренняя организация и приложения почти идентичны. Среди особенностей MR479QA — невысокая стоимость и низкий уровень шума при работе.

MR479QA Технические характеристики двигателя

Все показатели трансмиссии точно рассчитаны, чтобы вы могли уверенно управлять автомобилем.Устройство двигателя представляет собой рядный четырехцилиндровый двигатель с системой впрыска топлива. Вертикальное расположение цилиндров и газораспределительная система DOHC дополняют характеристики двигателя. Эта технология позволяет использовать 2 распредвала для обслуживания ГБЦ. Коленчатый вал в двигателе MR479QA установлен на закаленных коренных подшипниках и жестко закреплен для предотвращения осевых вибраций.

Двигатель MR479QA оснащен регулировкой клапана, которую необходимо выполнять регулярно, чтобы избежать более серьезных повреждений.Сама головка блока цилиндров сделана из алюминиевого сплава, а впускной и выпускной каналы расположены на противоположных сторонах. Остальные технические характеристики также заслуживают небольшого внимания.

  • Система охлаждения закрытого типа и не имеет прямой связи с внешней средой … Во избежание перепадов давления используйте расширительный бачок … Насос снабжен приводом от коленчатого вала, по которому циркулирует охлаждающая жидкость;
  • Система смазки — комбинированная конструкция гарантирует стабильную подачу масла под давлением ко всем компонентам, работающим под нагрузкой.Остальные элементы заполняются маслом самотеком или разбрызгиванием;
  • Маховик — имеет испытание давлением зубчатого обода, которое используется для запуска двигателя стартером. Сам маховик выполнен из чугуна;
  • Зажигание основано на микропроцессорном управлении, обеспечивающем высокую точность. Модуль зажигания не требует регулировки, а свечи зажигания для двигателя MR479QA можно использовать иридиевые или обычные.

Система газораспределения типична для двигателя внутреннего сгорания данной конструкции и использует ременную передачу.Несмотря на схожесть с двигателем 4A-FE, не все запчасти от Toyota подходят, и вам стоит внимательно изучить сервис-мануал или покупать оригинальные запчасти.

Geely MR479QA обслуживание двигателя

Для создания оптимальных условий работы мотора необходимо соблюдать все рекомендации завода-изготовителя. Эту информацию можно найти в руководстве пользователя, указав, когда и какие процедуры обслуживания. При значительном пробеге машинке следует уделять больше внимания, а простая замена сальников стержней клапанов может уберечь ГБЦ от капремонта.Такие элементы, как воздушный фильтр или топливная система, также требуют обслуживания, о чем не следует забывать.

Для любого автомобиля замена масла имеет первостепенное значение. Водитель обязательно должен знать, какое масло можно заливать в двигатель. В этом плане Джили достаточно универсален и масло для MR479QA подходит и для 10w40, и для 10W30. Также разрешено использовать 5w30 зимой. Производитель двигателя рекомендует заменять его через 10 тыс. Км, но реальная необходимость может возникнуть после 5-7 тыс. Км пробега.Контроль уровня масла легко осуществить с помощью щупа, который покажет его уровень и степень добычи масла.

Неисправности моторов серии MR479QA

В работе каждого двигателя есть недостатки, и силовые агрегаты Geely не исключение. Наибольшее количество неисправностей вызвано быстрым износом шасси и двигателя автомобиля. Его ресурс намного меньше европейских автомобилей, хотя абсолютно все компании не слишком интересуются автомобилями с миллионным ресурсом.Преимущество MR479QA в том, что даже при обрыве ремня клапан не прогибается, а сам автомобиль можно восстановить практически после любой поломки.

Каждый двигатель имеет довольно сложную конструкцию и мешать работе мотора своими руками не стоит. Практически любое навесное оборудование можно заменить на Geely, что позволяет восстановить двигатель при самых разных неисправностях.

Варианты тюнинга двигателя

Модернизация двигателя для автомобилей geely позволяет увеличить мощность и крутящий момент.Для этой настройки обычно используется оптимизация электронного управления. Принуждение китайского автомобиля путем внесения физических изменений в работу двигателя внутреннего сгорания не всегда целесообразно. Такое вмешательство может привести к быстрому износу деталей двигателя и потраченные деньги не дадут результата.

Для двигателя MR479QA достаточно микросхемы настройки, которая гарантирует минимальное увеличение мощности в пределах 10%. Такая операция не занимает много времени и не требует частичной разборки станка. Правильный тюнинг не увеличивает расход топлива, что будет актуально для любого автовладельца.Решение о проведении такой модернизации должно основываться на необходимости увеличения мощности.

Автомобили с двигателем MR479QA

Geely выпускает довольно большой модельный ряд автомобилей, которые используются в разных странах. Выпуск двигателя MR479QA позволил обновить линейку двигателей объемом 1,5 литра современными моделями силовых установок. Характеристики такого двигателя хорошо сбалансированы для городской езды и подарят вам удовольствие от езды по трассе.Установка такого мотора ведется с 2003 года и не прекращается сегодня.

Двигатель Geely MR479QA хоть и не имеет большого ресурса, но оказался вполне удачным. Такой силовой установкой обладают модели BL, CK, MR и MK. Китайская компания устанавливает на свои автомобили моторы разного объема, но с аналогичной конструкцией ДВС. Несмотря на то, что трансмиссия MR479QA не очень мощная, она обладает достаточным потенциалом для бюджетного автомобиля.

Характеристики силовой установки MR479QA

Экономичный двигатель с хорошими ходовыми качествами будет удобен для различных целей.Более полные технические характеристики указаны в таблице и каждый желающий может самостоятельно оценить двигатель Geely.

Производство Geely
Марка двигателя MR479QA
Годы выпуска 2003 -…
Материал блока цилиндров чугун
Система питания Форсунка
Головка блока цилиндров DOHC
Количество цилиндров 4
Клапаны на цилиндр 4
Ход поршня, мм 77
Диаметр цилиндра, мм 78,7
Степень сжатия 9,8
Объем двигателя, куб. См 1498
Мощность двигателя, л.с. / об / мин 94/6000
Крутящий момент, Нм / об / мин 128/3400
Топливо бензин A 92
Экологические стандарты Euro II
Масса двигателя, кг н.d
Расход топлива, л / 100 км 4,7 — 6,3
Система охлаждения обязательная
Моторное масло 10w40
10W30
5w30
Сколько масла в двигателе, л 3
Порядок цилиндров 1-3-4-2
Турбина
Замена масла проводится, км 1500 лучше 7500
Расход масла, мл / 100км до 300
Ресурс двигателя, тыс. Км
— по данным завода п.d
— на практике 100+
Тюнинг
— потенциал +
— без потери ресурса н.д.
Установлен двигатель GEELY BL
GEELY СК
GEELY MR
GEELY MK

Комплектация силового агрегата имеет ряд положительных характеристик, свидетельствующих о его надежности.Стабильная степень сжатия и удачно подобранный объем обеспечат практичность такого двигателя. Хорошая динамика движения и надежность топливной системы делают выбор машины с этим двигателем вполне приемлемым. Хотя его эксплуатация не рассчитана на несколько десятилетий интенсивной работы, этого хватит для нужд большинства водителей.

когда менять, чтобы не гнуть клапан

Lada Vesta — компактный седан малого класса на грани B и C классов, начавший свою историю в 2015 году.

Можно отметить следующие особенности автомобиля:

  • Двигатель мощностью 87-114 л.с. (в зависимости от комплектации).
  • На автомобиле установлены оба двигателя с ремнем ГРМ и цепью.

Одна из основных процедур обслуживания машины — замена ремня ГРМ, который является расходным материалом, который постепенно изнашивается. Если не произвести замену вовремя, ремень может рано или поздно порваться, что приведет к загибанию клапанов. В этом случае придется провести масштабный ремонт — установить новые клапаны, их направляющие и поршни.Этого долгого и дорогостоящего процесса можно избежать, если вовремя проверить механизм синхронизации и при необходимости заменить его.

Vesta доступна с четырьмя разными моторами, которые различаются по объему и мощности:

  • ВАЗ-11189 объемом 1,6 л, крутящим моментом 140 Н. м и мощностью 64 кВт / 87 л.с. С участием.
  • ВАЗ-21129
  • объемом 1,6 л, крутящим моментом 148 Нм и мощностью 78 кВт / 106 л.с. С участием.
  • ВАЗ-21179
  • объемом 1,8 литра, крутящим моментом 170 Нм и мощностью 90 кВт / 122 л.с. С участием.
  • HR16DE объемом 1,6 л. Крутящий момент 153 Н. м и мощностью 114 л. С участием.

Три вариации были созданы и произведены самим АвтоВАЗом, а четвертая модель — продукт сотрудничества Renault и Nissan, которая отличается от других наличием механической цепи вместо ремня ГРМ.

Ременные двигатели

Разберем три версии двигателя Лада Веста, оснащенные штатным ремнем ГРМ.

Эта модель самая слабая из всех доступных на Западе и представляет собой классический восьмиклапанный двигатель.Из особенностей двигателя можно выделить его простоту. Мощность 64 кВт / 87 л.с. сек., что меньше максимальной версии на 27. А при поломке клапана гнутся.

Двигатель является улучшенной модификацией двигателя 21127, в нем используется 16 клапанов. При обрыве ремня ГРМ на этом моторе клапана гнутся, так как для них нет пазов. Рекомендуемый срок замены ремня — 90 тыс. Км.

Данная вариация является ведущей среди комплектаций машины с ремнем ГРМ.Двигатель объемом 1,8 литра имеет увеличенную мощность и 16 клапанов. В нем есть специальный механизм регулировки фаз газораспределения, представляющий собой принудительное вращение распределительного вала в зависимости от работы двигателя. Но, к сожалению, обрыв ГРМ также приводит к загибу клапанов.

Цепной двигатель

Один из двигателей Весты имеет цепной привод ГРМ. Это двигатель Renault-Nissan h5M-HR16 DE объемом 1,6 л. Он также имеет автоматическую систему изменения фаз газораспределения. Основные проблемы — растяжение цепи и выход из строя натяжителя.Если проблем с натяжением не возникнет, цепь не придется менять ни разу.

Алгоритм замены ремня ГРМ

Замена для 21129

Основные этапы замены:

  1. Отсоедините аккумулятор.
  2. Снять правое колесо, подкрылок, брызговик двигателя.
  3. Ослабьте болт шкива привода вспомогательных агрегатов и снимите ремень привода вспомогательных агрегатов.
  4. Снимите кожух двигателя и правую опору.
  5. Снимите крышку ГРМ, отвернув пять болтов.
  6. Снимите шкив привода вспомогательных агрегатов.
  7. Снимите шайбу коленчатого вала и переднюю крышку привода ГРМ.
  8. Проверить совмещение меток A, B, C, D. При необходимости провернуть коленчатый вал. Также проверьте совмещение метки на шкиве коленчатого вала.
  9. Ослабьте натяжной шкив и снимите ремень ГРМ, начиная со шкива распределительного вала.
  10. Заменить натяжной ролик, не затягивая полностью болт.
  11. Установите новый ремень ГРМ, убедившись, что метки ГРМ совпадают. Выполните все действия в обратном порядке.
  12. Натяните ремень, поворачивая ролик по часовой стрелке, пока выемка не совместится с прямоугольником.
  13. Проверните коленчатый вал на 2 оборота. Если отметки все еще совпадают, регулировка правильная.

Замена на 21179

Ремень ГРМ на двигателе 21179 предполагается менять каждые 180 000 км, вместе с ремнем необходимо поменять и помпу.Срок службы насоса считается одинаковым.

Самостоятельно привезти замену на моторе сложно по нескольким причинам:

  1. На шкивах этого мотора нет отметок.
  2. Распредвал необходимо закрепить с помощью инструмента, который также довольно сложно установить.
  3. Требуется разобрать большое количество деталей, чтобы добраться до газораспределительного механизма.

Для проведения работ по замене ГРМ потребуется отсоединить нижнюю и верхнюю опоры двигателя, снять генератор, пластиковый впускной коллектор, клапанную крышку и диск.

Поскольку на коленвале и распредвале нет следов, их необходимо исправить с помощью специального инструмента.

На распредвале имеются шлицы, правильное их расположение — вертикально, параллельно друг другу

Для фиксации коленчатого вала необходимо также использовать специальный инструмент, который фиксирует шестерню через кронштейн коленчатого вала.

После блокировки коленчатого и распределительного валов вы можете заменить комплект ГРМ обычным образом.

Замена для 11189

Замена ремня на двигателе 11189 самая легкая из всех двигателей Лада Веста.

  1. Отсоедините аккумулятор.
  2. Снимите правое переднее колесо.
  3. Проверьте выравнивание этикеток.
  4. Снимите крышку ГРМ.
  5. Снимите шкив ремня генератора и ослабьте натяжной ролик.
  6. Снимите ремень ГРМ.
  7. Установите новый натяжной ролик, не затягивая его полностью.
  8. Установить новый ремень, начиная со шкива распределительного вала.
  9. Установите необходимое натяжение, регулируя ролик.

Какой ремень купить

Одним из важных моментов при замене ремня ГРМ будет выбор нового.

На двигатель ВАЗ-11189 по стандарту ставится деталь под номером 21080100604082, стандартной ценой около 300 руб. Производится в Польше (Gates). Самым популярным аналогом будет деталь VT25009 из Китая (компания ВКТ), цена которой колеблется в районе 250-300 рублей.

На моделях ВАЗ-21179 и 21129 заводским стандартом будет номер детали 8201069699 с символикой Renault.Страна производитель — Польша (Гейтс), цена в пределах 1100-1300 руб. Проверенные аналоги на вестах без отрицательных отзывов будут трех вариантов:

CONTITECH CT 1179 — деталь немецкого производства, которая по качеству не уступает оригиналу, а стоит в 2,5 раза дешевле (760 руб.). Используется чаще, чем оригинал.
Gates 5671 XS — Польская деталь, цена около 1250 руб. Проблемы в эксплуатации или как редкость, параметры полностью аналогичны исходной детали.
Bosch 1987949686 — версия из Германии, цена порядка 800-1000 рублей, известный мировой бренд. В основном используется в автомобилях Renault.
Интервал замены ремня

Чем грозит неправильная установка

Неправильная замена газораспределительного механизма на Лада Веста может привести к повреждению клапанов в случае поломки. А также это приводит к более быстрому износу всех деталей двигателя, связанных с системой ГРМ. Если вы не уверены в своих силах, вам следует обратиться за помощью к мастеру.Это будет стоить около 5-6 тысяч рублей.

На данный момент Lada Vesta выпускается с двумя двигателями ВАЗ-21129 (1,6 л) и ВАЗ-21179 (1,8 л). Ранее этот автомобиль также оснащался 8-клапанным двигателем ВАЗ-11189 (1,6 л). В ближайшее время планируется выпуск автомобиля с французско-японским силовым агрегатом Renault-Nissan HR16de / h5m. Для чего все это? Да потому, что ремень ГРМ на Лада Веста устанавливается в зависимости от типа силового агрегата.

Вместо ремня ГРМ на двигателе Рено-Ниссан установлена ​​цепь.

Деталь с артикульным номером устанавливается на двигатель 11189 21080100604082 … Средняя цена — 320 руб. Производитель — компания Gates (Польша). Самая популярная замена ремня для этого 8-клапанного двигателя — VT25009 … Производитель — VKT (Китай). Средняя цена — 270 руб.

Характеристики ремня ГРМ для 8-ми клапанного двигателя ВАЗ-11189 Lada Vesta

Двигатели ВАЗ-21129 и ВАЗ-21179 с завода комплектуются ремнем с артикульным номером 8201069699 … На детали нанесен логотип компании Renault, которая является официальным поставщиком запчастей Lada. Производитель — Gates. Средняя цена — 1250 руб.

Характеристики ремня ГРМ 16-клапанных двигателей ВАЗ-21129 и ВАЗ-21179 Lada Vesta

Наиболее популярные аналоги оригинального ремня ГРМ двигателей ВАЗ-21129 и ВАЗ-21179:

    CT 1179 .. Производитель — CONTITECH (Германия). Средняя цена — 760 руб. Входит в пятерку крупнейших мировых поставщиков автомобильной промышленности.Ложа этой модели более популярна, чем оригинал. Причина в том, что качество не уступает оригиналу, а цена детали в среднем в 2,5 раза ниже.

    5671 XS … Производитель — Gates (Польша). Цена — 1250 руб. Компания, производящая оригинальные ремни ГРМ для Lada Vesta. Качество и параметры такие же, как у оригинала. Отзывы покупателей положительные. На данный момент проблем в работе не обнаружено.

    Бош 1987949686 … Производитель — компания Bosch (Германия). Цена — 900 руб. Популярный мировой бренд. Товар имеет положительные отзывы покупателей. В основном используется на автомобилях Renault.

Ремень ГРМ CT 1179

Ремень ГРМ Bosch 1987949686

Предусматривается на каждые 180 тыс. Км пробега. Но специалисты рекомендуют менять его чаще (90-100 тысяч километров). Многое зависит от интенсивности использования транспортного средства.

Одной из основных проблем при обрыве ремня ГРМ являются гнутые клапаны.На Весте тоже есть такая проблема. Единственное исключение — двигатель HR16de / h5m, на котором установлена ​​цепь. Чтобы исключить разрыв ремня, и обойтись без дорогостоящего ремонта клапанов, нужно проверять ремень ГРМ на каждом ТО.

Lada Vesta дебютировала на отечественной автомобильной арене в 2015 году. Производитель возлагал большие надежды на новую модель: Vesta должна была полностью изменить представление о российском автопроме. Уже сегодня можно сказать, что инженеры АвтоВАЗа со своей задачей справились.Автомобиль с дизайном, отличным от предыдущих моделей, стал конкурентоспособным.

Популярность автомобиля растет, о чем свидетельствует тот факт, что только в первом месяце 2018 года Lada Vesta превзошла своих конкурентов по объемам продаж. Перед покупкой автомобиля не лишним будет узнать об ресурсе двигателя Лада Веста 1.6, 1.8.

Варианты силовых установок

Автомобиль изначально оснащался тремя разными силовыми агрегатами: двумя двигателями рабочим объемом 1 шт.6 литров и один 1,8 литра. На АвтоВАЗе спроектированы так называемые 27-й и 29-й двигатели, или их полные маркировки — 21127 и 21129. От первого со временем пришлось отказаться. Двигатель ВАЗ-21127 отличался большим ресурсом и хорошими техническими характеристиками, но его несоответствие стандартам Евро-4 заставило инженеров АвтоВАЗа искать выход из сложившейся ситуации. Решение было найдено в следующем — довести экологические показатели до совершенства за счет модернизации двигателя.

Разница между двумя силовыми агрегатами следующая:

  • Степень сжатия 29-го двигателя уменьшена с 11,0 до 10,45;
  • Контроллер блока управления получил новую прошивку с совершенно другим алгоритмом;
  • Модернизация системы выхлопа и резонансного пуска;
  • Облегчены детали шатунно-поршневой группы.

Новый двигатель пополнил ряды 16-клапанных.В целом производителю удалось технически усовершенствовать двигатель Лада Веста без изменения рабочего объема и потери мощности. Также под капотом можно найти модификацию с силовым агрегатом Nissan HR16 DE. Он был разработан с помощью иностранных инженеров. Двигатель Nissan безупречно работает как на АИ-92, так и на АИ-95. При этом ДВС оснащали цепью вместо ремня ГРМ, что позволяло немного превосходить своего собрата по фактическому ресурсу.

Сколько времени работает двигатель на Лада Веста?

По заявлению производителя ресурс двигателя ВАЗ-21127 составляет более 200 тыс. Км. Фактически, двигатель может без проблем проехать намного больше. В задачи автовладельца входит своевременная замена масла, заправка качественным топливом, а также периодическая проверка натяжения ремня. Модификация ВАЗ-21129 благодаря более совершенной и упрощенной конструкции имеет большой ресурс — 250 тыс. Км. Мотор оборудован гидроподъемниками, поэтому нет необходимости «настраивать» клапаны.

Двигатель «Ниссан» объемом 1,8 л получил увеличенный поршень, больший радиус кривошипа, более экономичные масляные каналы. Также отсутствие ремня ГРМ и наличие цепи способствуют ресурсу двигателя Лада Веста. Импортная сборка без перебоев обслуживает около 280 тыс. Км, позволяя владельцу сэкономить на замене расходников. Данная модификация двигателя допускает модернизацию и тюнинг. Владелец Lada Vesta может оборудовать свою машину газом.

Реальные показатели по отзывам автовладельцев

Стандартный 1,6-литровый двигатель работает в паре с 5-ступенчатой ​​механической коробкой передач и роботом. Качество трансмиссии в целом не вызывает нареканий у владельцев. Также водители часто задаются вопросом, какой бензин лучше заливать в Lada Vesta? Производитель рекомендует заправляться только 95-м бензином, эту информацию можно найти в документации на автомобиль. Это важно учитывать, поскольку номинальный ресурс определялся с учетом многих показателей, в частности, с учетом октанового числа топлива.

Двигатель 1.6

  1. Егор, Москва. За рулем Весты с 2016 года, двигатель 1.6, пробег на данный момент 25 тыс км. При покупке отечественной машины меня, конечно же, интересовал ресурс основного силового агрегата. В автосалоне заверили, что Веста без проблем сможет проехать более 200 тыс. Км. Пока к поломкам отношения не имел. Вовремя меняю масло, заправляюсь бензином АИ-95. ВАЗ-2109 друга проехал около 400 тысяч, поэтому считаю, что срок эксплуатации авто зависит от самого хозяина.
  2. Максим, Ростов. Купил Ладу Весту 1.6 в 2015 году и уже намотал около 50 тыс км. На мой взгляд получилась отличная машина. АвтоВАЗ действительно вышел на новый уровень, выпустив автомобили европейского уровня. Двигатель работает как часы, использую масло Lukoil Lux 5W40. Считаю, что реальный ресурс двигателя до капремонта около 250 тысяч.
  3. Геннадий, Воронеж. Перед тем как пересесть на Ладу Весту, я много времени проводил за рулем ВАЗ-21099. Намотал 200 тысяч, после чего провел первый капитальный ремонт.В качестве наших моторов я не сомневаюсь. На том же KIA Rio производитель заверил такой же пробег, как и на Весте. Практически уверен, что наша машина ни в чем не будет уступать «корейцу» по надежности силового агрегата.

Ресурс двигателя ВАЗ-21129 составляет порядка 200-250 тыс. Км, после чего дальнейшая эксплуатация силового агрегата возможна только в том случае, если водитель уделил автомобилю должное количество времени, прошел плановое техническое обслуживание, своевременно проведен замена моторного масла и воздушных фильтров.

Двигатель 1.8

  1. Юрий, Екатеринбург. За рулем Лада Веста 1.8 уже два года. Что сказать про машину, салон мне не очень нравится, могли бы и получше, но качество сборки двигателя на приемлемом уровне. Работает тише «корейца», робот иногда слишком долго «думает», но не критично. В целом за два года машина мне не доставляла хлопот. За счет ресурса можно не сомневаться, что более 200000 км.Я сам видел «девятку», которая преодолела более 400 000 км.
  2. Станислав, Астрахань. Стараюсь не крутить двигатель больше 3000 об / мин, езжу спокойно. Я расслабляюсь и наслаждаюсь поездкой на Запад. Революционная отечественная машина, не более того. Осталось дожить до капитального ремонта. На 20000 пробега поменял масло, залил Лукойл, что рекомендует АвтоВАЗ. 200000 пройду без проблем, сомнений нет. Тем, у кого проблемы с отечественными двигателями, нужно больше времени уделять своей машине.
  3. Максим, Москва. На Лада Веста 1.8 2016 года выпуска уже намотал 12000 км. На рубеже первой тысячи пробега загорелась «Проверка двигателя», поехал в сервисный центр, посмотрел, сказал, что проблема с системой зажигания. Позже выяснилось, что его залили некачественным бензином. Сейчас стараюсь заливать только АИ-95. Хотя этот мотор «дружит» с 92-м, я больше не хочу им рисковать. В целом машина своих денег достойна, 200000 км пройдёт, а там посмотрим.

Производитель заверил ресурс этого силового агрегата в 200000 км, но на самом деле он способен прослужить гораздо дольше. Срок службы зависит от качества используемого топлива и моторного масла.

С начала производства Lada Vesta автомобиль оснащался двумя 16-клапанными двигателями объемом: 1,6 л — ВАЗ 21129 и 1,8 л — ВАЗ 21179. Но независимо от этого процедура замены ремня ГРМ на Vesta будет быть таким же. Какой ремень установлен и как его меняют, наглядно смотрите в фотоотчете.

Приказывает поменять ремень ГРМ в районе 180 000 км. Но стоит заранее посмотреть на его состояние.

Сколько стоит и какой ремень ГРМ поставить на Весту

Замена ремня: оригинальный ремень производства компании «Лада» каталожный номер 21126100604000 обойдется в 2200 руб. Доступен ассортимент для эквивалентной замены от зарубежных производителей: Gates 5631XS; Bosch 1987949662; Finwhale BD137. Цена колеблется от 1100 до 1300 руб.

Также в процессе замены потребуется замена ролика натяжителя ремня ГРМ, исходный код Жигулей 21126100623800. Стоит 1900 руб. А байпас — 211261006135 обойдется в 1250 руб.

В целях экономии лучше сразу купить комплект 21126100604086 (комплект от Gates K015631XS), в нем два ролика (обводной, натяжной и сам ремень ГРМ). Также отметим, что процедура замены ремня совмещена с заменой помпы, поэтому без покупки водяной помпы 21126130701082 не обойтись.

Цены действительны на осень 2017 года для Москвы и области.

Как поменять ремень ГРМ Веста своими руками

Следует сразу предупредить автовладельцев, что работа по замене ремня на Весте трудоемкая, требует специального технического оборудования и опыта проведения подобных работ. Доступ к ремню ГРМ затруднен, ему мешают навесные детали двигателя. Также при проведении ремонтных работ необходимо будет снять правую опору двигателя, для этого ее нужно будет вывесить.

После снятия защитной крышки привода ГРМ проверить совпадение меток ГРМ … Метки на шкивах распределительного вала должны совпадать с метками на задней крышке ГРМ. Поэтому ключом на «17» проворачиваем коленвал за болт крепления демпфера до совмещения.

Если вы не снимаете ремень ГРМ для замены, то необходимо отметить направления его вращения и метки для шкивов. Для этого можно использовать маркер или белую краску.

Запрещается при ремонте проворачивать ремень ГРМ вращением шкивов распределительного вала.

Для удобства проворачивания коленвала необходимо снять стартер, открутив три винта. Затем с помощью вставленной шлицевой отвертки удерживайте коленчатый вал от проворачивания.

Если вы являетесь владельцем автомобиля с механической коробкой передач, то болт шкива можно открутить, включив высшую передачу и нажав на педаль тормоза для кратковременного запуска двигателя.

После демонтажа ремня ГРМ необходимо убедиться в исправности натяжного и направляющего роликов и при необходимости их заменить.

Болт крепления натяжного ролика затягивается моментом 33,2-41,2 Нм.

Для замены ремня ГРМ на Лада Веста потребуется:
  • смотровая яма или эстакада;
  • ключ торцевой «17»;
  • шестигранник «5 мм»;
  • ключ «10», «15 мм»;
  • Torx E12;
  • адаптация 67.7811-9516;
  • новый ремень ГРМ;
  • новый ролик натяжителя.

Производим замену ремня ГРМ на автомобиле «Лада Веста». Для этого снимаем пластиковую декоративную крышку.


Снимаем колесо, чтобы получить доступ к шкивам снизу.


Откручиваем саморезы по периметру отверткой и снимаем подкрылки, чтобы добраться до шкива.


Поднимаем двигатель домкратом.


Открутите 2 винта с головкой E12, также 2 болта с головкой 16.


Вытаскиваем подушку двигателя, чтобы добраться до ремня.


Выкрутите болт на натяжном ролике.


Снимите генератор и натяжитель ремня кондиционера.


Откручиваем 5 саморезов на кожухе шестигранником на 5.


Снимите крышку.Подводим шкивы распредвалов к меткам на задней стенке кожуха.


Снимите нижнюю крышку, она крепится тремя болтами.


Проверьте состояние роликов и ремня.


Также проверяем метки вверху, зуб №1 на шкиве распределительного вала должен соответствовать канавке №2.

Осенью 2015 года семейство автомобилей LAD пополнилось топовой моделью — автомобилем Vesta, выпускаемым в кузове седан.Задавая вопрос «гнет ли клапан на Lada Vesta», нужно четко представлять, о каком двигателе идет речь: о 1,6-литровом российском или Nissan, а может, о последней разработке ВАЗа с названием «21179». «.

Здесь рассматриваются варианты, относящиеся к автомобилям, которые производятся сейчас или которые начнут выпускаться в ближайшее время. Также для Весты разработан 8-клапанный мотор — он точно не гнет клапаны и точно не будет устанавливаться на топовые седаны 2016 года.

Подробнее о двигателях, которыми оснащается линейка Lada Vesta, читайте в материале: !

ДВС ВАЗ-21129, 106 «сил» (гнет клапана)

Под капотом 106-сильной Лады Весты

Немного истории. Мотор 21129 является доработанной версией другого двигателя, а именно 21127. Последний из них при обрыве ремня ГРМ успешно погнул свои клапаны, хотя на поршнях были сделаны проточки (рис. 1). Дело в том, что глубины канавок было недостаточно: при соблюдении определенных условий клапан «встречался» с поршнем со всеми вытекающими отсюда последствиями.

С переходом на ДВС нового поколения, то есть на 21129, была доработана конструкция поршней. Но внешняя форма не сильно изменилась, и хотя насечки остались, их глубина все еще недостаточна.

Тут рассматривался вопрос, гнет ли клапан Лада Веста с двигателем «21129». И ответ был однозначным: да, притеснение.

Теоретически проблема с загибом клапанов типична для всех двигателей ВАЗ, оснащенных 4 клапанами на цилиндр.Каждый новый 16-клапанный «наследует» его. Исключение составляет одна редкость — двигатель внутреннего сгорания ВАЗ-2112, объем которого составляет 1,6 л. Там насечки сделаны на полную (рис. 2).

122-сильный мотор «21179» (клапаны колен)

По своей конструкции ДВС ВАЗ-21179 мало чем отличается от предшественников. Рабочий объем увеличен до 1774 мл, что достигнуто за счет изменения длины хода поршня: с 75,6 мм до 84.0 мм.

Элементы шатунно-поршневой группы

Сам поршень теперь крепится к цилиндру лучше, чем в двигателях 21127 и 21129. Расстояние от поршневого пальца до днища поршня увеличилось на 1,3 мм до 26,7 мм. Но более глубоких бороздок внизу не появилось. Механизм ГРМ по-прежнему приводит в движение ремень, и при его обрыве возможность гнуть клапаны никто не отменял.

Теперь мы знаем, нажаты ли клапаны на Lada Vesta с 1.8-литровый двигатель. Ответ будет такой же, как и для всех 16-клапанных двигателей внутреннего сгорания ВАЗ (кроме 2112). Проблема с переходом на новое поколение осталась прежней. И возвращаться к «тяжелым» поршням на ВАЗе не собираются.

Привод ГРМ на двигателях 21179 оборудован не одним, а двумя натяжными роликами. Что сделано для того, чтобы конструкция была меньше подвержена натяжению ремня ГРМ.

Здесь написано: количество направляющих роликов два

Одна из автоматических натяжных машин может заклинивать, но тогда ее функции возьмет на себя второй автоматический ролик.

Поршни не гнутые клапана

Комплекты поршней для некоторых «старых» 16-клапанных клапанов доступны у сторонних производителей. Эти детали снабжены глубокими канавками. Дело в том, что поршень не доходит до тарелок и не может гнуть клапаны.

Поршень тюнинг ДВС 21126-21127

Совместимы

элементов ШПГ разных двигателей (21127, 21129, 21179). Но в двигатель Весты не обязательно устанавливать поршни от «старых двигателей»:

  • В ДВС 21129 после такой «настройки» потери на трение увеличатся;
  • Если на ДВС 21179 будут установлены поршни от 26-го или 27-го двигателя, то сразу изменится рабочий объем.

«29-й», как и «79-й» двигатель Лада Веста гнет клапана только с «ВАЗовскими» поршнями. Но после установки «тюнинговой» детали не стоит ожидать прибавки мощности. А также, используя нестандартные элементы, можно значительно сократить ресурс (потерять гарантию, получить непредвиденные последствия).

Двигатель Nissan HR16DE (не гнет, есть цепь)

Двигатель HR16DE в разобранном виде

Никаких «глубоких канавок» здесь нет. Теперь обратим внимание на то, как работает механизм тайминга.

Только шестерни и цепи

Зубчатого ремня здесь нет — его заменяет цепь. Сложно представить следующие две ситуации:

  • Цепь могла перепрыгнуть через зубья одной или нескольких шестерен;
  • Один из элементов был поврежден настолько сильно, что в результате повреждения произошел его разрыв.

Пока цепь остается целой, клапаны и поршни не могут встречаться друг с другом, что бы ни случилось с двигателем.Плохо только то, что цепь может заклинивать.

Клапан Лада Веста гнет с Ниссан ДВС? Ответ «нет» будет неправильным — не исключен разрыв цепи. Но на самом деле столкнуться с такой ситуацией будет практически невозможно. Посмотрим почему.

Четыре общеизвестных факта

Показатель ресурса цепи привода ГРМ всегда превышает ресурс двигателя. Это первый факт, но должно выполняться условие: замена масла должна быть своевременной. В целом цепочка рвется постепенно, и это сопровождается симптомами:

  • Звуковые обертоны (чириканье) на холостом ходу;
  • В момент прохождения «проблемной зоны» может наблюдаться фазовый сдвиг.

Последний дефект обнаружен с помощью компьютерной диагностики.

От появления любого симптома до полного разрыва цепи проходит определенное время. Да и вообще «бракованная схема» может работать долго. Это был еще один, четвертый факт.

Последствия обрыва ремня ГРМ, пример на видео

Замена ремня ГРМ ВАЗ 2110 16 клапанов. ВАЗ 2110: ремонт

Замена ремня ГРМ ВАЗ-2110, 16 или 8 клапанов, производится по одной схеме.Единственная разница в том, что в первом случае два ролика и ремень немного длиннее. На самом деле двигатель может быть одинаковым, а количество клапанов на цилиндр разное. Что сказать, мотор восьмерки понравился автомобилистам и производителю. И, как оказалось, его ставят на десятки и на модели 2113-2115, да и современные «Лада Гранта» сходят с конвейера с таким же двигателем. Постоянство, несомненно, признак высокого мастерства. Но есть и плюсы — практически все элементы взаимозаменяемы.

Ремень ГРМ: характеристики

Водители «дюжины» с 16-клапанными моторами любят и одновременно «ненавидят» свои машины. Причина довольно проста — хотя дизайн старый в целом, в нем достаточно мелочей, которые делают его уникальным и более современным. Да и вроде некоторые 16-тиклапанные моторы с обрывом ремня портятся. Клапаны просто гнутся, порой разрушая даже головку блока. Но бывает, к счастью, не на всех моторах. Некоторые ставят поршни со специальными насечками — велоспорт.При этом замену ремня ГРМ ВАЗ-2110, 16 клапанов, если двигатель и поршни имеют выемки, можно проводить даже после обрыва. Последствий для обрыва не будет.

Это своеобразная ниша для тарелок вентилей. При порвании ремня все клапаны опускаются. Поршни продолжают двигаться (представьте, если бы это произошло на скорости более 90 км / ч). Благодаря этим нишам не происходит неожиданной встречи клапана с поршнем, судьба их бережет.Но более современные, модернизированные двигатели не только не боятся обрыва, но при этом обладают относительно высоким ресурсом. Что и говорить, в автомобилях «Лада Приора» ремень шире вдвое, а его ресурс (по данным производителя) составляет около 200 тысяч километров.

Сложно заменить?

Если вы сталкивались с заменой ремня ГРМ на 8-клапанном двигателе, значит, у вас есть навыки в этом деле. Поэтому вам все равно, какой мотор вам нужно обслуживать.Да ремешок на 16-тиклапанной десятке длиннее, а ролик уже на два! Ну и что? Не забываем, что лейблы стали самыми за одно. А заблудиться на трех отметках очень сложно, а иногда и невозможно.

Конечно, замена ремня ГРМ, 16 клапанов если в двигателе, требует особой аккуратности. Если распределительные валы непреднамеренно вращаются, клапаны не могут открываться и закрываться своевременно. Следовательно, все ходы мотора будут нарушены. Но если обратить внимание на 8-клапанные двигатели, то и в них будут аналогичные изменения.Сильно не переживайте, можно заменить, тем более что это десятка, что очень просто в устройстве.

Что еще поменять с ремнем?

Как уже было сказано, необходимо заменить ролики. В приводе их два — один служит для натяжения ремня, а второй — для его удержания и предотвращения соскальзывания со шкивов. Первый (натяжной) расположен на оси в виде эксцентрика. Когда внешняя часть вращается, она смещается, тем самым натягивая ремень.И первый, и второй, ролик ремня ГРМ, менять надо. Как и в случае заклинивания, происходит чрезмерный износ ремня или чрезмерный обрыв. Иногда даже замена ремня ГРМ ВАЗ-2110, 16 клапанов, если его моторчик, не поможет, т. К. Вполне можно раздавить ГБЦ.

А теперь стоит обратить внимание на ресурс ремня. Если автомобилю нет пяти лет (что актуально только для «десятков» аналогов под маркой Богдан), то замену ремня проводят каждые 55-60 тысяч км.Но если машина старше пяти лет, лучше снизить частоту на 15-20 тысяч километров. Большой износ всех систем и узлов автомобиля заставляет осознать себя, из-за этого сокращается ресурс такого «нежного» ремня. Но у помпы ресурс около 90 тысяч. Можно сделать вывод, что ежесекундная замена ГРМ требует нового насоса. И еще нужно обратить внимание на антифриз — в нем много присадок, которые после 80-100 тысяч пробегов улетучиваются.

Подготовка к замене

На ВАЗ-2110 ремонт следует проводить с правой стороны автомобиля. И нужно снимать колесо, чтобы добраться до шкива коленвала. Но сначала из-под капота снимаем ремень генератора и защитную крышку, закрывающую газораспределительный отсек. Они вам пока не нужны. Затем поднимите правую часть и снимите колесо. Посмотрите на шкив и задайтесь вопросом, как удержать его от вращения. Не нужно ничего закладывать! Поскольку такая процедура выполняется на карбюраторных моторах, то с инжектором не получится.Шкив привода генератора имеет зубья, необходимые для работы датчика положения коленчатого вала. И если вы нарушите целостность этого шкива, двигатель не сможет нормально работать.

Как не допустить проворачивания коленвала?

А вот поменять ремень ГРМ без помощников очень сложно. Чтобы коленчатый вал не проворачивался, можно использовать два метода. Первый, самый безопасный и гуманный — в салоне сидит один человек. Он должен изо всех сил нажать на педаль тормоза.При этом необходимо включить пятую скорость. Только в этом случае можно не допускать проворачивания коленчатого вала. Второй способ тоже требует помощника, нужно установить плоскую отвертку в смотровое окошко картера сцепления. И так, чтобы он упирался в пространство между зубьями венца маховика. Что и говорить, отвертка должна быть массивной, маленькие для этого не подходят. Вот и все, когда болт на коленвале закручен, а шкив генератора снят, можно демонтировать старый ремень ГРМ, ролики и установить новые детали.Другими словами, замена ремня ГРМ ВАЗ-2110, 16 или 8 клапанов, проводится по однотипной схеме, общие требования такие же.

Установочные этикетки

Не думайте, что можно просто снять и надеть ремень. В любом случае необходимо проверить совпадение меток на всех шкивах. Во-первых, перед установкой нового ремня правильно установите оба распредвала по меткам, которые есть на их поверхности.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
