28.11.2022

Благодаря надежной системе зажигания УАЗ-469 реализуется быстрый и эффективный запуск двигателя автомобиля при любых погодных условиях. В данном материале мы более подробно рассмотрим все существующие типы систем зажигания и особенности их эксплуатации на примере автомобиля УАЗ-469.

Каждая из устанавливаемых систем зажигания автомобиля имеет свои преимущества, недостатки и конструктивные особенности.

Виды систем зажигания УАЗ-469

На УАЗ-469 устанавливается 3 вида системы зажигания. Рассмотрим каждую более подробно:

• Контактное зажигание. Данный вид является уже устаревшим, но продолжает использоваться на большинстве машин. Контактное зажигание является наиболее простым и примитивным в плане технологического устройства. Преимуществом такой системы над остальными является ее доступность. Данный критерий касается как стоимости, так и возможности приобретения этого зажигания в любом магазине автомобильных запчастей. Контактная СЗ состоит из катушки, свечи, конденсатора, распределительного устройства и прерывателя.
• Бесконтактное зажигание. В сравнении с контактной системой зажигания данный тип имеет больше преимуществ. Формируемая в процессе искра имеет более высокую мощность. Данный фактор достигается благодаря высокому напряжению на вторичной обмотке катушки.
  В паре с бесконтактным зажиганием устанавливается специализированное электронное устройство, благодаря которому осуществляется более стабильное функционирование ДВС. В случае корректной установки и настройки бесконтактной СЗ, владелец УАЗ-469 сможет получить увеличение мощности двигателя и снизить расход топлива, что достаточно ощутимо на грузовиках. Одной неприятной особенностью эксплуатации бесконтактного зажигания является замена смазки привода распределителя каждые 10 тысяч километров. Ключевым недостатком является ремонт этой системы зажигания. Сложностью является то, что для качественного ремонта требуется специализированное оборудование и инструмент, который чаще всего встречается на СТО. Но в случае, если у вас имеется весь необходимый набор инструментов, то вы сможете осуществить обслуживание зажигания самостоятельно.
• Электронная система зажигания. Данный тип зажигания устанавливается на новые модели УАЗ и является наиболее технологичным, но и достаточно дорогим по сравнению с другими видами. Одним из главных достоинств является простота настройки угла зажигания. Также электронное зажигание не имеет контактов, которые склонны к окислению. Стоит сказать, что при всем многообразии достоинств, такая система зажигания имеет ключевой недостаток для многих владельцев – ее практически невозможно отремонтировать собственными силами. Для ремонта требуется более сложное и технологическое оборудование.

На некоторые модели УАЗ устанавливаются бесконтактные системы зажигания. За счет этого владельцам удается сэкономить немалую часть топлива, а также снизить уровень выделяющихся вредных газов и облегчить процесс запуска автомобиля.

Особенности системы зажигания

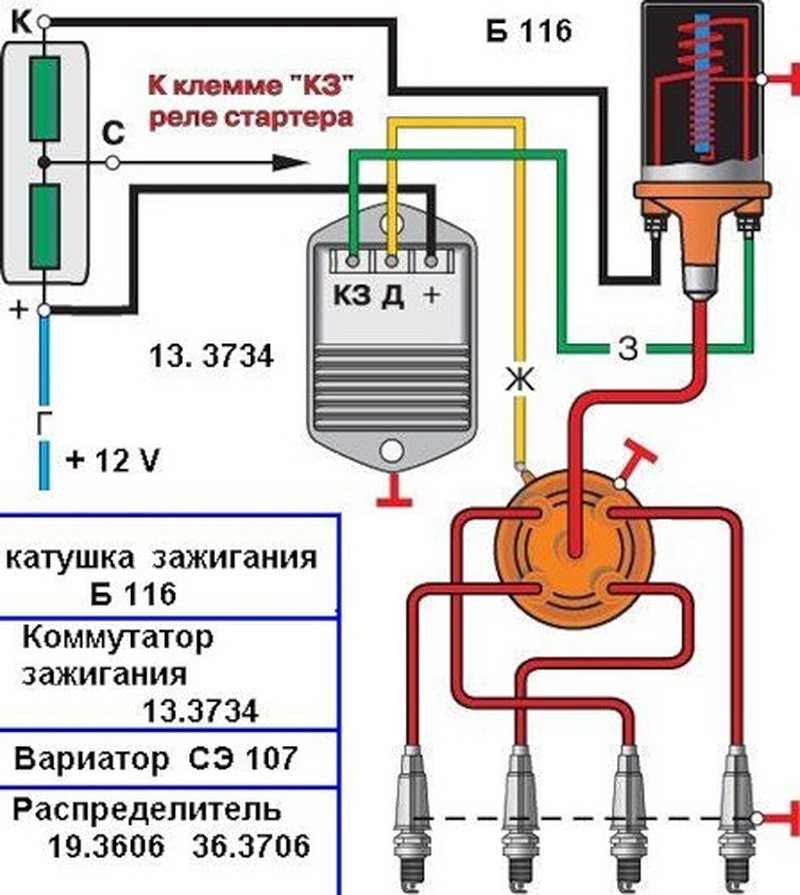

Схема бесконтактного зажигания УАЗ-469 имеет простую конструкцию. Для проведения ремонта данной системы или устранения незначительных неполадок, человеку достаточно обладать базовыми техническими знаниями.

Для обслуживания системы зажигания УАЗ-469 необязательно посещать СТО. Все необходимые работы можно выполнить самостоятельно. Система зажигания состоит из следующих элементов:

• Трамблер или катушка зажигания.
• Коммутатор.
• Добавочный резистор (вариатор).
• Свечи зажигания.

На сегодняшний день владельцами УАЗ пользуется популярностью бесконтактная система зажигания. Важным конструктивным элементом является коммутатор. Также преимуществом бесконтактного зажигания над контактным является его простота и удобство в эксплуатации.

Бесконтактное зажигание является второй версией системы зажигания на УАЗ-469, которая оснащена электронным коммутатором и дополнительным блоком подачи импульсов.

Как отмечалось ранее, система зажигания очень проста. При включении подается питание на предохранители замка зажигания УАЗ-469 на коммутатор и двойной резистор.

Установка бесконтактного зажигания на УАЗ-469

Процесс монтажа бесконтактного зажигания на УАЗ-469 прост. И несмотря на простоту установочного процесса, его надежность соответствует высоким показателям. Такой способ позволяет запускать двигатель автомобиля в холодное время года, когда абсолютно любой транспорт испытывает с этим проблемы.

Для быстрой и правильной установки зажигания на УАЗ-469 потребуется следующее:

• Ручная дрель. Сверла и саморезы.
• Рожковый ключ на 13 классический на 38.
• Торцевой накидной ключ на 10 и 8.
• Непосредственно сама система зажигания на УАЗ-469.

Основные этапы установки

1. При помощи ключа производится установка двигателя на метку ВМТ. При выполнении ремонта своими руками необходимо запоминать или фиксировать расположение всех деталей перед заменой.
2. Необходимо зафиксировать положение бегунка и распределителя для того, чтобы впоследствии произвести установку новых деталей в идентичном положении. Далее необходимо найти катушку зажигания, на которой располагается метка Б+. Далее фиксируется текущее расположение всех проводов. После снимаются катушка с распределительным замком. Происходит установка коммутатора и устанавливается катушка зажигания. Затем происходит подключение всех необходимых проводов. С коммутатора провода с меткой «+» фиксируется на клемме Б, а к клемме К подсоединяется второй провод.
3. Следующим этапом является подключение распределителя.
4. По завершении всех работ выполняется тестовый запуск двигателя для диагностики работы замененных элементов.

Список товаров:

Брызговик двигателя левый

Брызговик двигателя передний

Подушка (РТИ) ф16/ф28/ф42 L=27 L1=11 двигателя задняя нижняя ГАЗ-66,ПАЗ,УАЗ кабины ГАЗ-3307

Главные отличия контактной и бесконтактной СЗ

Главными различиями систем в момент искрообразования являются следующие:

• В контактном зажигании за искрообразование отвечает бегунок под крышкой трамблера. Подача импульса происходит с постепенным нарастанием.
• В бесконтактной системе зажигания заряд формируется при помощи коммутатора и выдается практически мгновенно при получении сигнала от датчика.

Свечи системы зажигания на УАЗ-469

На двигатель УАЗ устанавливаются свечи с керамическими изоляторами, которые подбираются на основании тепловых характеристик. Как показывает практика, уменьшение вторичного напряжения в моторе происходит в результате образования топливного нагара на свече. Данная неисправность может привести к проблемам эксплуатации системы зажигания. Поэтому в случае возникновения неполадок в работоспособности СЗ на УАЗ-469 рекомендуется осуществить проверку зазора между электродами или отрегулировать их положение.

Другие статьи

Смотреть

ещё

Нужно ли прогревать двигатель перед поездкой?

09.01.2023

Обзор ЗИЛ-131

26. 12.2022

Схема переключения передач УАЗ-469

26.12.2022

Обзор двигателя КАМАЗ-740

26.12.2022

AGM аккумуляторы. Устройство, принцип работы, преимущества и недостатки

21.12.2022

Схема тормозной системы КАМАЗ-65115

16.12.2022

Обзор двигателя ЯМЗ-238

16.12.2022

Обзор двигателя ГАЗ-51

16.12.2022

Система отопления кабины грузового автомобиля

02.12.2022

Регулировка сцепления ГАЗ-53

28.11.2022 21:00:00

Схема тормозной системы УРАЛ-4320

27.11.2022

Обзор КАМАЗ-5320

27.11.2022

Схемы мостов на ЗИЛ-131

23.11.2022

Схема переключения передач МТЗ-1221

22.

11.2022

Обзор УРАЛ-375

22.11.2022

Подготовьте свой автомобиль к зиме!

22.11.2022

Грузовая техника в играх

14.11.2022

Развитие китайского автопрома на примере компании FAW

08.11.2022

Обзор ГАЗ-66

02.11.2022

Регулировка заднего моста УАЗ-469

02.11.2022

Смотреть

ещё

Возврат к списку

Автомобиль УАЗ-469 — характеристики, устройство, ремонт

Вероятные варианты:

Cсылка, по которой вы пришли — неверна
Неверно указан путь или название страницы в адресной строке
Страница была удалена или переименована, но ещё существует в индексе поисковиков (закладках браузера)

• Техническая характеристика УАЗ-469, УАЗ-469Б
    Характерситики двигателя (41416, 414) УАЗ-469, УАЗ-469Б
    Двигатель УАЗ-469, УАЗ-469Б
    Трансмиссия УАЗ-469, УАЗ-469Б
    Ходовая часть, подвеска, системы управления УАЗ-469, УАЗ-469Б
    Электрооборудование УАЗ-469, УАЗ-469Б
    Кузов УАЗ-469, УАЗ-469Б
    Регулировочные данные УАЗ-469, УАЗ-469Б
    Заправочная вместимость УАЗ-469, УАЗ-469Б

• Органы управления УАЗ-469
• Подготовка к работе УАЗ-469
• Подвеска двигателя УАЗ-469
• Кривошипно-шатунный механизм двигателя УАЗ-469
• Газораспределительный механизм двигателя УАЗ-469
• Система смазки УАЗ-469
• Система вентиляции картера двигателя УАЗ-469
• Система питания двигателя УАЗ-469
    Карбюратор К-129В
    Техническое обслуживание системы питания двигателя УАЗ-469

• Система выпуска газов двигателя УАЗ-469
• Система охлаждения двигателя УАЗ-469
• Предпусковой подогреватель двигателя УАЗ-469
• Неисправности двигателя УАЗ-469
• Сцепление УАЗ-469
    Привод управления сцеплением УАЗ-469
    Возможные неисправности сцепления УАЗ-469

• Коробка передач УАЗ-469
    Неисправности коробки передач, механизма переключения УАЗ-469

• Раздаточная коробка УАЗ-469
    Возможные неисправности раздаточной коробки УАЗ-469

• Карданная передача УАЗ-469
    Неисправности карданного вала УАЗ-469
    Задний мост УАЗ-469
    Задний мост УАЗ-469Б
    Возможные неисправности заднего моста УАЗ-469Б

• Передний ведущий мост УАЗ-469
    Техническое обслуживание переднего моста УАЗ-469

• Рама УАЗ-469
• Подвеска УАЗ-469
    Амортизатор УАЗ-469
    Колеса и шины УАЗ-469
    Возможные неисправности колес, шин и ступиц УАЗ-469

• Рулевое управление УАЗ-469
• Тормоза УАЗ-469
    Техническое обслуживание тормозов УАЗ-469
    Возможные неисправности рабочих тормозов УАЗ-469
    Стояночный тормоз УАЗ-469

• Электрика УАЗ-469
• Генератор УАЗ-469
• Регулятор напряжения РР132
• Аккумуляторная батарея УАЗ-469
• Система зажигания УАЗ-469
    Возможные неисправности приборов системы зажигания УАЗ-469

• Стартер УАЗ-469
• Система освещения, световой и звуковой сигнализации УАЗ-469
    Звуковой сигнал УАЗ-469

• Контрольно-измерительные приборы УАЗ-469
• Инструменты и принадлежности УАЗ-469
• Кузов УАЗ-469
    Тент УАЗ-469
    Вентиляция кузова УАЗ-469
    Установка санитарных носилок в кузове УАЗ-469

• Маркировка УАЗ-469
• Техническое обслуживание УАЗ-469
      Первое техническое обслуживание (ТО-1) УАЗ-469
      Смазка автомобиля УАЗ-469

• Смазочные материалы УАЗ-469 и УАЗ-469Б

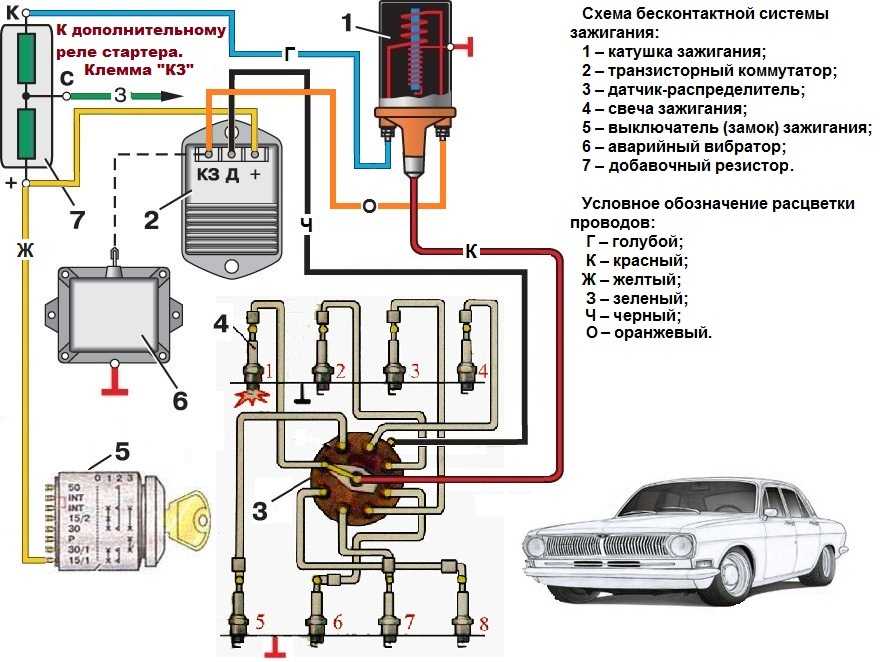

Схема системы зажигания УАЗ 469.

Система зажигания УАЗ

Системы зажигания

Датчик распределителя (распределитель)

Свеча зажигания

Другие вопросы по системе зажигания

• R1 — 1к; R2 6,2к; Р3 1,8к; Р4 82; Р5 — 10; Р6 — 300; Р7 47к; Р8 3к; R9 и R13 — 2k; Р10 0,1; R11 и R12 330; Р14 10к; Р15 — 22к.
• С1, С2, С6, С8 и С9 0,1мкФ; С3, С5 и С7 2200 пФ; С10 и С11 — 1мкФ.
• ВТ1 — КТ863; VT2 — КТ630Б; VT3 — КТ848А.
• ВД1 — КС162Б; ВД2 — ОД522; ВД3 — КД212; ВД4 и ВД5 — КД102.
Микросхема
• КР1055ХП1 или КС1055ХП1.
• На некоторых коммутаторах не установлен транзистор VT1.

У меня тоже самое было на штатном зажигании. В первую очередь проверьте свечи, скорее всего одна вылетела и машина просто троит. Проверяйте, вынимая поочередно провода из крышки распределителя. Я нашел этот способ. Да и смотри какие свечи, ставь самые лучшие на А11.

Вопрос не так прост, как кажется на первый взгляд. Есть много возможных причин этого явления. Нестабильная работа самого стробоскопа в первую очередь. Состав смеси (богатая, бедная), наличие нестабильных контактов в электрооборудовании (в том числе в замке зажигания), утечка высокого напряжения через плохую изоляцию и грязные, влажные поверхности. Применение помехоподавляющих резисторов и высокоомных проводов в электрооборудовании. Если стоит контактная система зажигания, то может износиться подшипник в распределителе зажигания или неправильно выставлен зазор между контактами. Список далеко не полный, ищите и находите 🙂

Пользуюсь около 4 месяцев — кардинально ничего не изменилось. Ощутил ряд плюсов — двигатель работает ровнее, но расход топлива существенно не изменился (хотя я этого и ожидал). Возможна полная герметизация системы зажигания. Особого увеличения тяги не заметил. Возможно, это следствие того, что я тоже довел до ума штатный трамблер — характеристику подбирал пружинами центробежного регулятора. К моему удивлению, система АСУД не выбирает оптимальный угол зажигания — по датчику можно сделать зажигание раньше или позже. Те. процедура установки угла детонации остается. К тому же ремонтировать пришлось почти сразу — был дефект печатной платы. Подводя итог, скажу так — данная система позволяет гораздо меньше внимания уделять системе зажигания, повысить ее «плавучесть» в воде. Но не ждите кардинальных улучшений.
Фото:
Блок «Михайловское зажигание» АСУД,
Катушки и датчик,
Две катушки АСУД,
Датчик АСУД,
Блок АСУД,
Блок АСУД и катушки

положения поршней, в результате смесь вспыхивает раньше требуемого момента, в детонационном режиме — результат аналогичен непрерывным ударам кувалдой по поршням с частотой от 500 до 2000 раз в минуту в каждом цилиндре . Как вы думаете, что будет в результате? Капитальный ремонт с заменой сломанных колец, оплавленных поршней, прогоревших клапанов, погнутых коленвалов, поднятых стенок цилиндров.
Размышляя над вопросом — зачем нужна такая опасная штука в машине — я пришел к выводу, что, возможно, аварийный вибратор был установлен военными для того, чтобы машина могла продолжать движение после ядерного взрыва (когда все электроника, в том числе и переключатель) выходят из строя. Я думаю, что если дело дойдет до ядерной войны, то мне будет все равно, сможет ли машина продолжать движение или нет.
Если хотите повысить живучесть автомобиля, то лучше возить с собой запасной выключатель (и запасной статор трамблера — (Y)).

Я почувствовал некоторое «подергивание». После остановки на заправке я не смог завести. Еще один симптом — при включении зажигания сразу фиксируется стрелка напряжения. положение (когда все в порядке, он еще должен подняться вправо через пару секунд после этого (катушка заряжается?). Замена переключателя ситуацию не изменила. Пресловутый проводок в трамблере впаян. попытка нарастить привела к поломке куска.Запасного трамблера,конечно,нет(наверное нужно возить с собой «статор» про запас).Магазины закрыты(воскресенье,поздний вечер).Аварийная ситуация выручил вибратор.проехал на нем километров сто.машина ехала 80-90, правда притуплялся при попытке резко разогнаться. Расход в разумных пределах. В ногах пассажира всю дорогу раздавался бодрящий писк.

Ну один в один! А вот с аварийным вибратором меня ждал облом. Вибратор был бракованный с завода. Как далеко он улетел после того, как я узнал. А потом несколько часов с кабелем в руках. Теперь ношу с собой статор, катушку коммутатора… Все же лучше возить с собой дубликаты, как-то надежнее.

В автомобиле во многом зависит работа силового агрегата в целом. Поэтому, чтобы предотвратить неисправности двигателя, каждый автовладелец должен знать, как правильно выставить угол опережения зажигания и для чего это нужно. Подробнее о том, что это такое, читайте ниже.

[Скрыть]

Зачем выставлять зажигание?

Для правильной настройки и регулировки работы цилиндров двигателя на УАЗ-469 необходимо иметь определенные навыки. О них мы поговорим позже, а сначала предлагаем выяснить, для каких целей он должен правильно отображаться и чем это может быть чревато. После подключения ключа к замку зажигания в работу вступают многочисленные узлы и механизмы, без которых функциональность двигателя будет невозможна.

Так зачем ставить этот параметр:

1. Мотор будет работать оптимально и стабильно во всех режимах. В противном случае его работа будет нестабильной и неудобной для автолюбителя.
2. Значительно улучшится холодный пуск силового агрегата. Естественно, если вы хотите без проблем запустить двигатель в тридцатиградусный мороз, то для этого вам также потребуется залить в двигатель соответствующее масло и проверить работоспособность свечей.
3. Расход топлива нормализован, в противном случае может быть увеличен.
4. Мощность силового агрегата будет оптимальной, такой как отмечено в сервисной книжке (автор видео канал Смотри Видик).

Инструкция по установке

Правильную установку зажигания на УАЗ-31512 можно выполнить самостоятельно, для этого не обязательно прибегать к услугам специалистов.

Как правильно настроить электронное устройство:

1. Сначала нужно демонтировать крышку распределителя и ротор. Сделав это, необходимо провести диагностику состояния, а также величины зазора между контактами устройства. При необходимости зазор можно отрегулировать. Когда вы уверены, что состояние элементов и зазор в норме, ротор можно заменить.
2. Далее при помощи свечного ключа нужно выкрутить свечу зажигания первого цилиндра. Сделав это, закройте пальцем отверстие этой свечи и проверните коленчатый вал силового агрегата, для этого используйте пусковую рукоятку. Поворачивайте вал до тех пор, пока палец, которым вы заткнули отверстие для свечи зажигания, не вытолкнет воздух. Этот момент называется временем начала такта сжатия в первом цилиндре.
3. Продолжайте проворачивать коленчатый вал двигателя, делайте это осторожно и до совмещения отверстия на шкиве со штифтом на крышке распределительного механизма. Убедитесь, что ротор прилегает к внутреннему контакту крышки, которая подключена к высоковольтной проводке, идущей к первой свече зажигания.
4. После выполнения этих действий поверните пластину октан-корректора с автораспределителем так, чтобы метка совпала со средней отметкой на шкале, которая находится на пластине.
5. Далее нужно немного повернуть корпус ГРМ против часовой стрелки. Делайте это до тех пор, пока контакты распределителя не замкнутся.
6. Затем необходимо подключить контрольную лампу с патроном — один ее конец подключается к низковольтному выводу распределителя, а другой — к массе автомобиля. Вы можете подключить лампочку к кузову автомобиля.
7. Теперь следует включить зажигание и осторожно повернуть корпус распределителя, только теперь — по часовой стрелке. Поворачивайте корпус до тех пор, пока не загорится лампочка, после чего вращение устройства можно остановить. Если свет не загорается, попробуйте повторить эти шаги.
8. Далее можно затянуть крепежный болт, который предохраняет корпус распределительного блока от произвольного вращения. Замените крышку, а также центральный кабель. На заключительном этапе регулировки необходимо диагностировать правильность подключения высоковольтных проводов к свечам зажигания, начиная с первого цилиндра. При этом важно соблюдать порядок подключения, он должен быть таким – сначала первый, затем второй, четвертый и только после этого – третий. Проверка осуществляется с учетом отсчета против часовой стрелки.

Проверка установки

После завершения регулировки угла опережения зажигания необходимо провести диагностику правильности установки этого параметра. Для этого нужно прослушать работу силового агрегата во время движения.

Чек выглядит так:

1. Запустите силовой агрегат и прогрейте его до рабочей температуры, которая должна быть до 85 градусов.
2. Вам нужно выехать на ровную дорогу без препятствий. Разогнаться примерно до 35 км/ч, затем резко нажать на педаль акселератора.
3. После нажатия можно услышать мгновенную детонацию, звук металла или «пальцев», как говорят профессионалы. Если возникла легкая детонация, значит, вы правильно выполнили все регулировки и регулировки.
4. Если детонация достаточно сильная, то нужно сделать несколько касаний по настройке. Откройте капот и поверните корпус КРУ по шкале октан-корректора. Достаточно будет повернуть трамблер на одно деление, при этом нужно учитывать, что поворачивать его нужно против часовой стрелки. Обратите внимание, что каждое деление на шкале соответствует изменению угла зажигания на два градуса относительно коленчатого вала. Если при проверке выяснилось, что детонации нет вообще, то корпус трамблера тоже нужно будет провернуть на одно деление, только теперь уже по часовой стрелке. После проведения перенастройки процедуру проверки необходимо повторить еще раз, начиная с первой точки.

Если вы ремонтируете двигатель, значит, вы сделали разборку, а теперь на этапе сборки. Понятно, что в этом случае установка зажигания начинается с установки меток ГРМ.
В двигателе УАЗ-469 нет цепи и ремня ГРМ. Есть чугунная коленная/валовая шестерня и есть текстолитовая шестерня распредвала с чугунной ступицей.

Распредвал и коленвал / УАЗ-469, УАЗ-31512, 31514 необходимо устанавливать в блок так, чтобы метка «О» на шестерне коленчатого вала находилась напротив риски у впадины зуба на шестерне распредвала. Это обеспечивает правильную синхронизацию клапанов.

Знак «0», я отметил на рисунке красной стрелкой

Следующий важный этап — установка привода распределителя. И это не так просто, как скажем на каких-нибудь Жигулях.

Поверните приводной вал так, чтобы прорезь на его конце для шипа распределителя располагалась, как показано на рис. 71В, и с помощью отвертки поверните вал масляного насоса в положение, показанное на рис. 71В.
Аккуратно, не задевая шестеренки на стенках блока, вставьте привод в блок. После установки привода ролик должен находиться в положении, показанном на рис. 71А.
То есть он повернется (и это важно), приняв нужное положение, если не повернулся, значит, вы поставили исходное положение не под тем углом и не попали в прорезь. Я должен попробовать еще раз.
Затем возьмите трамблер, поверните бегунок примерно до контакта провода первого цилиндра и вставьте его в привод трамблера. Предварительно зафиксируйте привод и распределитель.

Это видео будет вам полезно.

Поверните колено/вал на 2 оборота, чтобы убедиться, что ЦПГ не заклинивает.

Ну, собственно, только теперь можно начинать процесс, который в книгах называется «установка зажигания».
Напоминаю порядок зажигания 1-2-4-3. А ротор распределителя (ползун) вращается против часовой стрелки.

Крышка. Ползунок должен располагаться напротив входа «1» внутри него. Если нет, поверните коленчатый вал на 180 градусов. Установите октановое число на «0». Прикрутите индикатор болтом к корпусу распределителя зажигания так, чтобы он совпал со средней линией октан-корректора. Слегка ослабьте болт крепления пластины к корпусу датчика распределителя.

Аккуратно поворачивайте корпус, придерживая пальцем ползунок против его вращения, чтобы исключить зазоры в приводе, до совмещения кончика лепестка на статоре и красной метки на роторе. Закрепите пластину октан-корректора болтом на корпусе датчика распределителя.

Заменить крышку датчика трамблера. Проверьте угол опережения зажигания в порядке цилиндров 1-2-4-3, считая против часовой стрелки. После установки угла опережения зажигания проверьте его правильность в движении.

Запустить двигатель, прогреть до рабочей температуры (80 градусов). На прямом участке дороги, двигаясь со скоростью 40 км/ч, резко нажмите на педаль газа. Если кратковременная детонация ощущается на скорости 55-60 км/ч, значит момент на бесконтактном зажигании выставлен правильно. При сильной детонации поверните датчик распределителя на 0,5-1 деление по шкале октан-корректора против часовой стрелки. Если стука нет совсем, то увеличьте угол опережения поворотом датчика трамблера по часовой стрелке. Деление шкалы соответствует углу коленчатого вала двигателя в 4 градуса.

Источники:

• Как правильно установить трамблер на УАЗ 417
• Схема бесконтактного управления зажиганием

Регулировка бесконтактной системы зажигания автомобилей УАЗ должна выполняться с высокой точностью. Ошибки при установке зажигания приводят к увеличению расхода топлива и снижению мощности двигателя.

Инструкции

Припаркуйте автомобиль на ровной горизонтальной поверхности и затормозите стояночным тормозом. Установите поршень первого цилиндра в положение верхней мертвой точки. При этом отверстия М3 (5 градусов до ВМТ) на шкиве коленчатого вала и штифт на крышке распределительных шестерен должны быть совмещены.

Снимите пластиковую крышку с корпуса датчика распределителя. Убедитесь, что электрод ползунка находится точно напротив вывода на крышке. Этот штифт помечен цифрой 1 и предназначен для провода свечи зажигания первого цилиндра.

Болтом с вставленной в него стрелкой затяните пластину октан-корректора датчика-распределителя к корпусу привода. При этом стрелка должна совпадать с центральным делением шкалы октан-корректора.

Ослабьте болт крепления пластины октан-корректора к датчику распределителя. Удерживая ползунок, чтобы закрыть зазор привода, аккуратно поверните корпус, пока красная метка на роторе и кончик лепестка на статоре не совместятся. Затяните болт крепления пластины октан-корректора к датчику распределителя.

Контактная система зажигания автомобилей УАЗ с обычным электрооборудованием могла включать распределитель зажигания Р119-Б, катушку зажигания Б115-В, свечи зажигания А11-У и замок зажигания ВК330.

В состав контактной системы зажигания УАЗ с электрооборудованием могли входить распределитель зажигания Р132 или Р103, катушка зажигания Б5-А или Б102-Б, свечи зажигания СН302-Б или Ч533, выключатель зажигания ВК330 и дополнительный резистор СЭ40-А.

Контактная система зажигания УАЗ, состав и общее устройство.

Принципиальная схема контактной системы зажигания УАЗ.

Распределитель зажигания R119-B.

В состав контактной системы зажигания входит распределитель зажигания, который прерывает ток в первичной цепи катушки зажигания, распределяет высокое напряжение на свечи зажигания и изменяет угол опережения зажигания в зависимости от частоты вращения коленчатого вала и нагрузки двигателя. Он состоит из прерывателя, распределителя, центробежного и вакуумного регуляторов опережения зажигания, конденсатора и октан-корректора.

Прерыватель включает в себя корпус, приводной ролик с четырехгранным кулачком и подвижную пластину с установленными на ней контактами. Неподвижный, соединенный с землей, и подвижный в виде молотка, изолированный от земли и соединенный проводником с изолированным низковольтным зажимом, а также войлочный вкладыш для смазки кулачка.

Подвижная пластина соединена штоком с вакуумным регулятором, предназначенным для изменения угла опережения зажигания в зависимости от нагрузки на двигатель. Зазор между контактами регулируется перемещением стойки неподвижного контакта прерывателя с помощью отвертки, установленной в пазу регулировочного винта.

Распределитель состоит из ротора с отражательной пластиной и крышки с боковыми и центральным электродами. Центральный электрод содержит контактный угол. Ротор вращается вместе с кулачком прерывателя. Центральный электрод соединен высоковольтным проводом с катушкой зажигания. Боковые электроды соединены высоковольтными проводами от зажигания в соответствии с порядком работы цилиндров двигателя.

Ток высокого напряжения от катушки зажигания поступает через контактный уголок на распорную пластину ротора, а от нее через боковые электроды по высоковольтным проводам на свечи зажигания. С помощью октан-корректора, установленного на корпус прерывателя, угол опережения зажигания регулируется вручную.

Распределитель зажигания Р132.

Имеет ту же конструкцию, что и распределитель Р119-Б, и отличается от него наличием защитного экрана и характеристиками центробежного регулятора.

Центробежный, вакуумный регулятор и октан-корректор.

Служит для регулировки угла опережения зажигания. Опережением зажигания называется воспламенение рабочей смеси до достижения поршнем ВМТ в такте сжатия. Так как время сгорания рабочей смеси практически не изменяется, то при увеличении частоты вращения коленчатого вала поршень за время сгорания смеси после прохождения ВМТ успевает отойти от ВМТ на большую величину чем при малой частоте вращения коленчатого вала.

Смесь сгорит в большем объеме, давление газов на поршень уменьшится, двигатель не будет развивать полную мощность. Поэтому при увеличении частоты вращения коленчатого вала воспламенение рабочей смеси должно происходить раньше, до подхода поршня к ВМТ, чтобы обеспечить полное сгорание смеси к моменту перехода поршня в ВМТ с наименьшим объемом. Кроме того, при одной и той же частоте вращения коленчатого вала опережение зажигания должно уменьшаться при открытии дроссельных заслонок и увеличиваться при их закрытии.

Это связано с тем, что при открытии дроссельных заслонок увеличивается количество смеси, поступающей в цилиндры, и одновременно уменьшается количество остаточных газов, в результате чего увеличивается скорость сгорания смеси . И наоборот — при закрытых дроссельных заслонках скорость сгорания смеси снижается.

Момент зажигания автоматически изменяется в зависимости от оборотов двигателя с помощью центробежного регулятора. Он состоит из двух грузов, которые надеты на оси, закрепленные на пластине ролика, и стянуты двумя пружинами. При увеличении скорости вращения вала грузики под действием центробежной силы расходятся в стороны и поворачивают стержень с кулачком в сторону его вращения на определенный угол, что обеспечивает более раннее размыкание контактов прерывателя , то есть большее опережение зажигания.

Автоматическая регулировка угла опережения зажигания в зависимости от степени открытия дроссельных заслонок осуществляется с помощью вакуумного регулятора. Мембрана регулятора прижимается пружиной к прерывателю. Полость с одной стороны диафрагмы сообщается с атмосферой, а с другой с помощью штуцера и трубопровода с карбюратором.

При закрытых дроссельных заслонках разрежение в корпусе вакуумного регулятора увеличивается. Диафрагма, преодолевая сопротивление пружины, выгибается наружу и через шток поворачивает подвижную пластину в сторону увеличения угла опережения зажигания. При открывании заслонок диафрагма изгибается в другую сторону, поворачивая пластину в сторону уменьшения угла опережения зажигания.

Для ручной регулировки угла опережения зажигания в зависимости от октанового числа топлива используется октан-корректор. Момент зажигания изменяется поворотом корпуса распределителя относительно вала распределителя с помощью гаек. На неподвижной табличке октан-корректора есть деления с обозначениями +10, -10. При перемещении подвижной пластины вместе с корпусом распределителя в плюс устанавливается более раннее зажигание. При движении в сторону «минуса» — позже.

Катушки зажигания Б115-В и Б5-А.

Контактная система зажигания УАЗ может комплектоваться одной из этих катушек. Они имеют одинаковую конструкцию и отличаются друг от друга отсутствием добавочного резистора в катушке Б5-А, расположенной на корпусе катушки Б115-Б. Кроме того, катушка Б5-А имеет экран. Катушка зажигания состоит из сердечника с надетой на него изолирующей втулкой, на которую намотана вторичная обмотка и поверх нее первичная обмотка, фарфорового изолятора, крышки с выводами и корпуса с магнитопроводом. Внутренняя полость катушки заполнена трансформаторным маслом, что улучшает изоляцию катушки и снижает нагрев катушки.

Свеча зажигания А11У.

Состоит из стального корпуса, керамического изолятора с центральным электродом внутри, наполнителя и бокового электрода. В наконечнике высоковольтного провода, подсоединенного к свече, установлен резистор для подавления радиопомех.

Экранированная свеча зажигания SN302-B.

В комплект экранированной свечи зажигания SN302-B входят резиновая втулка, герметизирующая ввод провода в свечу зажигания, керамическая изолирующая экранирующая втулка и керамическая вставка со встроенным резистором для подавления радиопомех. Соединение высоковольтного провода с электродом вставки осуществляется следующим образом.

На конец высоковольтного провода, выходящего из экранирующей оплетки, надевается резиновая втулка свечи зажигания, после чего провод вводится в контактное устройство. Жилу провода, зачищенную по длине на 8 мм, вводят в отверстие втулки, развальцовывают в дне керамического стакана контактного устройства и распушивают так, чтобы контактное устройство зажималось на проводе.

Распределитель зажигания УАЗ в защищенном исполнении, комплект Р100(комплект) на автомобиль УАЗ-469

Я согласен с пользовательским соглашением

Я согласен получать новости

В комплекте распределитель в защитном корпусе, провода распределительные в экранированной обмотке, свечи зажигания.

Отзывы клиентов (0) Добавить отзыв

Качество обслуживанияОтличноХорошоНормальноПлохоУжасно

Удобство использования веб-сайтаОтличноХорошоНормальноПлохоУжасно

Качество товараОтличноеХорошееНормальноПлохоеУжасно

ДоставкаОтличноХорошоНормальноПлохоУжасно

Загрузить

КАТЕГОРИЯ

• ^{показать все автозапчасти}
• Кузов ¹⁸
• Пол кузова ⁶
• Детали пола ⁶
• Кузов ⁵
• Вентиляция салона УАЗ ²
• Тент в сборе ¹
• Окна передних и задних дверей ² 90822 90 Задние двери и уплотнители 251 1
• Вентиляция и отопление ¹
• Двигатель ²⁷
• Двигатель ¹⁰
• Блок цилиндров ⁴
• Головка цилиндров ^{12 колесо 1}
• Вал распределительный ¹
• Фильтр тонкой очистки масла ¹
• Подвеска двигателя ¹
• 5 1902 Коленчатый вал и маховик 022
• ТОПЛИВНАЯ СИСТЕМА ¹¹
• Бензобак ²
• Поддон бензобака ¹
• Бензиновый насос ¹
• Карбюратор ³
• Педаль акселератора и дроссельная заслонка ¹
• Воздушный фильтр ¹
• Карбюратор K131 ¹
• Фильтр грубой очистки топлива ¹
• Система выпуска отработанных газов ²
• 2 Глушитель 2
• СИСТЕМА ОХЛАЖДЕНИЯ ⁴
• Радиатор ³
• Водяной насос ¹
• Трансмиссия ²²
• Сцепление ⁵
• Сцепление ¹
• Привод выключения сцепления ⁴
• Коробка передач ⁷
• Коробка передач ⁶
• Механизм регулировки скорости ¹
• Раздаточная коробка 4 1 4 4 картер ⁴
• Передний мост ³
• Передний ведущий мост ²
• поворотные кулаки УАЗ 469 ¹
• Задний мост ³
• ЗАДНИЙ МОСТ ³
• 2 ^{Ходовая часть}
• Рама, бамперы и брызговики двигателя ²
• Бампер передний ¹
• Буксирное устройство ¹
• Подвеска 4 ^{8 Передние пружины  2}
• Амортизаторы передней подвески  ¹
• Амортизаторы задней подвески ¹
• Передний мост ¹
• Стяжки ¹
• Колеса ²
• Механизмы управления
  ¹²
• Рулевое управление ³
• РУЛЕВОЕ УПРАВЛЕНИЕ ³
• Тормоза ⁹
1 B 90 Главный тормозной цилиндр 1
• Ручной тормоз (карданный вал) ¹
• Колесные тормоза ³
• Трубопроводы гидравлических тормозов ²
• Задние тормоза и барабаны тормозные УАЗ 3151 ²
• Электрооборудование
  оборудование ¹⁸
• Электрооборудование ¹⁷
• Генератор ¹
• Блок управления напряжением ¹
• Аккумулятор ¹
5 9052 2 9051 Индукционная катушка 022
• Распределитель ¹
• Фары ²
• Лампа капота ¹
• Фонарь задний ¹
• Соединительные электрические провода ²
• Электроприборы ⁵
• Приборы и датчики ¹
• ПРИНАДЛЕЖНОСТИ ⁶
• Инструменты и оборудование ¹
• Инструменты водителя ¹
Ремкомплекты1 5 2 9052 0588 Окно ⁶
• Окно в сборе ²
• Стеклоочиститель ⁴
• _{Детали по запросу}
• _{документация}

СОПУТСТВУЮЩИЕ ТОВАРЫ

Прокладка поплавковой камеры

К131-1107012 9

Регулятор напряжения в сборе

РР132А-3702010

3

3 003

Ремкомплект карбюратора K129, К131

РК129/131

12,63 $ Купить

Кольцо уплотнительное крышки

76-5107094-Б

10,11 $ Купить

Блок предохранителей типа

-Б

69-3722010-А2

Комплект прокладок переднего моста

469-FGset

400 руб.
