Какой ток утечки в автомобиле норма: Расчет допустимой утечки тока в автомобиле

Содержание

Расчет допустимой утечки тока в автомобиле

Превышенная норма тока утечки в автомобиле будет способствовать разряду аккумулятор во время стоянки. С причинами и проверкой утечки стоит разбираться отдельно. На начальном этапе главное понять, какая допустимая утечка и сколько миллиампер являются нормой для конкретного авто, поскольку потери будут зависеть от количества и наименования источников потребления энергии. Онлайн калькулятор, используя формулу — Емкость АКБ (А) * число k, поможет быстро подсчитать допустимый ток утечки.

Утечку тока стоит проверять как можно чаще, особенно в сырую погоду!

Какой ток утечки — норма

Допустимая утечка тока аккумулятора

В любом автомобиле присутствует минимальный ток утечки порядка 50-80 мА. Этот показатель зависит от многих факторов. В частности: состояния проводки, возраста аккумулятора и чистоты его клемм, а также температуры воздуха. Саморазряд АКБ в разомкнутой цепи допускается не более 1% в сутки, но учитывая, что он постоянно подключен к бортовой сети, то этот показатель может достигать до 4 процентов. Таким образом, допустимая утечка будет равна емкости умноженной на коэффициент 0,4.

Поскольку, кроме допустимой утечки тока аккумулятора на автомобиле, даже в состоянии покоя могут потреблять ток такие потребители как: сигнализация и иммобилайзер (20-25 мА), аудиосистема (3 мА), блок центрального замка и контролер ЭБУ (по 5 мА), то ток покоя будет значительно выше. Итого спровоцированной нормой тока утечки считается – 50-70 мА, а максимально допустимым значением – 80-90 мА.

В случае, когда утечка тока составит более чем 60-80 мА, – аккумулятор будет быстро садится.

Повышенный ток может возникать из-за: гнилой старой проводки (в большинстве случаев), замыкания в цепи через окислы, поврежденной изоляции проводов и неправильно подключённой сигнализации или магнитолы. Хотя небольшое потребление тока сигнализацией допустимо, поскольку это активное устройство и требует питание на радио-модуль, датчики объема/удара и светодиод.

Утечки тока покоя могут стать причиной пожара, так как им свойственно превращаться в короткое замыкание при благоприятных условиях.

Произвести расчет тока утечки в зависимости от саморазряда аккумулятора (для нового норма потери 0,5–1,0 % а для подержанного АКБ 1–1,7 %) и количества потребителей, которые даже в дежурном режиме потребляют энергию, поможет наш online-калькулятор нормальной (естественной) утечки тока покоя аккумулятора автомобиля.

Как пользоваться калькулятором подсчета тока утечки

Для того, чтобы подсчитать какой должна быть допустимая утечка, необходимо:

  1. Отметить галочками, какие у вас имеются стандартные потребители. Заметьте, что тюнинг мультимедийной и аудио систем, так же как и систем автономного управления двигателя не учитывается, поскольку не существует единого значения потребления тока.
  2. Указать емкость установленной батареи.
  3. Выбрать относительный возраст АКБ (от него будет зависеть саморазряд, поскольку кроме спровоцированного и эксплуатационного разряда существует еще электролитный и естественный).
  4. По нажатию кнопки «Рассчитать» – в поле «Допустимый ток утечки» вы получите результат допускаемого тока покоя.

После выключения зажигания потребление тока должно либо прекратиться совсем, либо быть минимальным, и его значение можно вообще не брать во внимание. Современные автомобили бизнес-класса легко могут простоять с осени до весны, и запустится с пол оборота. Чего не скажешь о других бюджетных иномарках. Они наоборот — страдают от излишнего тока покоя. Он способен разрядить аккумулятор не то что за месяц, а буквально за неделю (иногда даже за сутки).

Допустимый ток утечки

После того как вы подсчитали потребление в состоянии покоя, по таблице можно определить допустимые значения тока утечки исходя из таблицы. Где отмечено, при каком уровне потерь вы сможете завести автомобиль.

Ток утечки на потребители (мА)Через сколько не заведется авто
≤20-30Машина сможет простоять на парковке пару недель без движения и после этого без проблем завестись.
50-80Многовато, если стоит штатная сигнализация, но терпимо когда есть развитая нештатная аудиосистема. Машину со старым аккумулятором буквально через 3-4 дня уже можно не завести.
≥100>Признак неисправности электрооборудования или установки некачественных гаджетов. В зимнее время, достаточно будет 1-2 дня не заводить автомобиль, и уже потребуется прикуривание.


Зная ток утечки в автомобиле, можно посчитать на сколько хватит аккумулятора (время разряда) при условии долгой стоянки машины в состоянии покоя.

Часто задаваемые вопросы

  • Какой нормальный ток утечки в автомобиле?

    Утечка тока есть практически в каждом автомобиле, а норма будет зависеть от количества дополнительно установленной электроники, которая может потреблять энергию даже в режиме ожидания, а также особенности питания бортсети. Поэтому 0.05 Ампер – это норма для современного автомобиля. А в некоторых случаях даже 70 мА тоже допустимо.

  • Какой ток утечки через сигнализацию?

    В рабочем режиме охранное устройство потребляет до 200 мА тока зависимо от ее сложности, количества датчиков и способа подключения. Ток утечки через сигнализацию – 20-30 мА это нормально, главное, чтобы к такому показателю потребление уменьшалось спустя 5-10 минут после ее включения. Проблемными ее местами считают концевики дверей капота и багажника, а также модуль связи (появляются окислы на плате).

  • Какой ток утечки через магнитолу?

    На автомобиле с правильно подключённой 1 din магнитолой утечка не превышает 0.01A или 0.02А если стоит 2 din. Основная проблема заключается в подключении провода питания (красного) и провода отвечающего за сохранения настроек (желтого в одну скрутку) и прямо на АКБ. Постоянное питание должен получать лишь жёлтый провод «памяти». Также ток утечки через магнитолу, как и в случае с сигнализацией, при полном выключении зажигания, должен снижаться после 10 минут покоя.

  • Как измерить ток утечки?

    Измерить ток утечки можно мультиметром либо токовыми клещами (позволяет измерять ток утечки безконтактно) поставив перед этим сигнализацию автомобиля в охрану и выждав 10-15 минут так как есть ЭБУ которые уходят в спящий режим не сразу.

    Чтобы измерить ток утечки мультиметром необходимо последовательно подключится в цепь питания бортсети, перед минусовой клеммой на АКБ. Сначала нужно выставить на включенном тестере режим измерения постоянного тока 10А. Затем, скинув клемму «минус» с отрицательной клеммы на аккумуляторе, подключите один его щуп на минусовую клемму автомобиля, а вторым (красным) на минусовую клемму аккумуляторной батареи. На циферблате отобразится утечка тока.

    При измерении тока утечки клещами на приборе нужно выставить измерение силы постоянного тока, а измеряемый проводник, может быть, как вся скрутка, идущая к минусовой клемме аккумуляторной батарее, так и от отдельных потребителей, помещается в кольцо клещей предварительно выключив зажигание полностью. На табло можно будет сразу увидеть потребление тока электроники авто в состоянии покоя.

⚡ Утечка тока в автомобиле — измерение мультиметром

Утечка тока в автомобиле бывает нормальной и повышенной. При втором варианте возникают неприятные проблемы с аккумулятором и запуском двигателя после простоя. Ещё непомерная утечка иногда становится причиной возгорания автомобиля. А это уже опасно и дорого. Потери тока, если они слишком большие, надо уметь определять по косвенным признакам, правильно измерять их мультиметром. Также полезно знать, как находить причину повышенного потребления и, по возможности, устранять её без СТО. Об этом и пойдёт речь в статье.

Что такое утечка тока в машине


Чтобы суть утечки тока в автомобиле была понятна всем без исключения, начнём с базовых понятий. Для этого возьмём простейшую электрическую цепь, состоящую из аккумуляторной батареи, выключателя и какого-нибудь потребителя. Подключим потребитель к АКБ так, чтобы его можно было по желанию включать и выключать.

Теперь, если мы с помощью выключателя замкнём нашу электрическую цепь, по ней потечёт ток. Потребитель будет работать, а батарея — разряжаться. Когда же мы разорвём цепь (выключателем), ток по ней течь не будет. По крайней мере, не должен. Потребитель не будет работать, а аккумулятор — терять накопленную энергию.

В автомобилях в роли выключателя может выступать следующее:

  • замок зажигания;
  • кнопка отключения массы;
  • электроника.

То есть, переводя замок зажигания перед постановкой автомобиля на стоянку в крайнее положение, мы разрываем электрическую цепь. Если в машине имеется электроника, переходящая в ждущий или спящий режим, то срабатывает и она. Тем не менее, несмотря на эти меры, ток в цепи, всё равно, протекает. Почему?

Во-первых, приборы, переходящие в ждущий или спящий режимы, продолжают потреблять энергию. Во-вторых, замок зажигания — это не «капитальный» выключатель, то есть, выключает он не всё. И только при отключении кнопки массы или скидывании клеммы с аккумулятора — автомобиль полностью обесточивается.

Теперь пришло время разделить утечку тока на нормальную и повышенную. О цифрах пока говорить не будем. До них ещё доберёмся. Так вот. Если энергия аккумулятора во время стоянки автомобиля тратится на работу нужных приборов, то это нормальная утечка тока. К таким потребителям относится охранная сигнализация, «спящая» магнитола, пишущий видеорегистратор и так далее.

Повышенная утечка тока, как правило, указывает на то, что энергия аккумулятора расходуется бесполезно. Сюда можно отнести, например, случайно оставленные включёнными габаритные огни. Ещё повышенный ток утечки возникает из-за некорректно подключённых внештатных приборов, которые не переходят в спящий режим, когда нужно. В целом, это всё пустые траты энергии.

Подведём промежуточные итоги.

Утечка тока в автомобиле — это любое потребление энергии из аккумулятора во время стоянки автомобиля. Поскольку по своей сути это электрический ток, то и его потери измеряются в амперах. Размер утечки зависит от количества работающих приборов во время стоянки, и от мощности каждого из них.

Утечка тока бывает двух видов

— полезная и вредная. К первому виду относится потребление энергии на выполнение нужной работы. Например, для охраны автомобиля или записи происходящего вокруг. Вредная утечка — это бесполезная трата энергии.

По большому счёту, если энергия АКБ расходуется на выполнение полезной работы, то это и утечкой называть не совсем корректно. Но в случае с автомобилем, всё равно, принято считать утечкой любое потребление тока во время длительной стоянки. Чтобы в этом всём разобраться, необходимо разобрать понятие нормы утечки тока.

Нормальная утечка тока в автомобиле


Нормальная утечка тока в автомобиле

Теперь немного разберёмся, что такое норма утечки тока, и каково её значение в конкретных цифрах. Сложность этого пункта в том, что у разных автомобилей показатели отличаются, и зависят от многих факторов. Однако, всё же, ориентироваться есть на что. Но для начала вкратце перечислим факторы, от которых зависит норма утечки тока в машине.

К таковым относится:

  1. Обилие штатной электроники.
  2. Наличие внештатных приборов.
  3. Правильность их подключения.
  4. Модель охранной сигнализации.
  5. Алгоритм работы штатной электроники.

Пройдёмся по пунктам. Чем больше штатной электроники в автомобиле, тем норма утечки тока может быть выше. Соответственно, если машина сравнительно старая и простая, никаких потерь по этому пункту вообще быть не может. Если электроника есть, то многое зависит от того, как она переходит в ждущий режим, и работает в нём. Некоторые автомобили после постановки на длительную стоянку «засыпают» далеко не сразу, продолжая некоторое время потреблять немало энергии из аккумулятора.

Внештатные приборы — самая частая причина ненормальной утечки тока. Чем их больше, тем норма может быть выше. Также многое зависит от того, насколько грамотно они подключены к бортовой сети. Самый простой пример — магнитола. Часто из-за лени или недостаточной квалификации этот потребитель подключается к АКБ напрямую (а надо через замок зажигания), в результате чего потребление тока возрастает.

Сигнализация. В среднем, все современные модели потребляют в ждущем режиме примерно одинаково. Однако часто попадаются варианты, из-за которых ток утечки заметно выходит за рамки всяких норм. Это ещё без учёта поломок, брака и кривого подключения горе-мастерами.

Касательно нормы утечки тока мнения часто расходятся. Кто-то говорит, что она должна быть не более 70 мА. Другие твердят, что для современного автомобиля 120 мА — это ещё в пределах нормы. Хотя это почти в два раза больше, чем в первом варианте. Если же подойти к этому вопросу максимально гибко (учитывая множество факторов), то за норму вполне можно считать диапазон от 0 до 120 мА.

Даже для «уставшего» аккумулятора нет большой разницы, какой ток утечки пользователь будет считать нормой — 70 мА или 120 мА. Оба варианта следует воспринимать, как хороший показатель. В самом конце статьи к этому вопросу ещё вернёмся. Сейчас же это не суть.

На разных автомобилях, как уже было сказано, норма утечки тока может быть разной. Превышением нормы следует считать показатели, значительно превышающие 120 мА. Например, 300 мА — это уже серьёзная проблема. Не говоря уже о случаях, когда из-за критических неисправностей в бортовой сети ток утечки доходит до 1 А и больше. Такие показатели являются уже не просто нарушением нормы.

Они говорят об опасности. В том числе, не исключено упомянутое в самом начале возгорание автомобиля.

Итого: норма утечки тока в легковом автомобиле находится в диапазоне от 0 до 120 мА.

Чем грозит большой ток утечки на машине


Чем грозит большой ток утечки на машине

Самая частая (хотя и не самая страшная) проблема из-за непомерной утечки тока в автомобиле — это быстро и часто разряжающийся аккумулятор. Замечают это обычно тогда, когда АКБ отслужила несколько лет, и уже не способна накапливать много энергии. Непомерный ток утечки, может быть, появился на машине намного раньше. Однако, пока аккумулятор «молодой и бодрый», его запасов хватает на многодневное потребление в несколько миллиампер. У старой батареи ампер-часов меньше, чем у новой, вот она и садится быстро.

Для нового аккумулятора большие токи утечки тоже далеко не полезные. Постоянная нагрузка будет, намного или нет — неважно, разряжать батарею. А стартёрные аккумуляторы сохраняют свой ресурс тем дольше, чем больше времени они пребывают в полностью (или почти) заряженном состоянии. Если же каждый божий день АКБ будет высаживаться сначала чуть-чуть, а потом до половины и так далее — двигатель запускать по утрам будет можно, но ресурс аккумулятора быстро сократится. Начнётся сульфатация пластин, постепенно уменьшится ёмкость, и прощай новый АКБ через пару лет после покупки.

Более серьёзные проблемы могут возникнуть, когда утечка тока в автомобиле вызвана короткими замыканиями, повреждениями изоляции и попаданием воды. В таких случаях возможен нагрев проводников или деталей электрооборудования. А это уже грозит самовозгоранием. Причём, что самое страшное, машина из-за этого чаще загорается ночью, когда рядом никого нет. Соответственно, своевременных мер никто не принимает, в результате чего автомобиль выгорает до голого кузова.

Такое, конечно, встречается не сплошь и рядом. Но и менее страшные проблемы, например, когда разряжается новый аккумулятор, неприятны, и указывают на наличие неисправности. А это значит, что надо знать о возможных причинах утечки тока.

Возможные причины повышенной утечки тока в автомобиле


Короткое замыкание

Существует их очень много. Но те, которые встречаются чаще других, есть в этом списке:

  1. Некорректно подключённые потребители. Чаще всего это магнитола. Чтобы она переводилась в режим минимального электропотребления, её питание надо подключать через замок зажигания. Для этого предусмотрен третий провод (кроме массы и основного плюса). Но, как правило, этот провод просто приматывается к плюсовому, и всё это дело подключается напрямую к аккумулятору (в лучшем случае, через предохранитель).
  2. Поломки в системах, работающих в ждущем режиме. Электроника не вечна. Рано или поздно она ломается, и перестаёт отключаться полностью, когда её выключает пользователь. Случается это не только с внештатными приборами, но и со штатными, установленными на заводе.
  3. Короткие замыкания. Далеко не всегда вызывают обильное искрение и моментальное перегорание всего подряд. Здесь всё зависит от того, насколько хороший контакт образуется между плюсом и минусом. Бывает такое, что где-то лишь немного подкорачивает. Как правило, из-за окисления проводников или попадания воды.
  4. Повреждение изоляции. Также иногда приводит к коротким замыканиям, при которых моментально ничего не выгорает, а вот энергия из аккумулятора потребляется потихоньку.
  5. Намокание электропроводки. То же самое. Вода, если она содержит соли, способна проводить электрический ток. При этом, вовсе необязательно, чтобы она изначально была солёная. Даже дистиллированная вода, если она попала на окислившиеся контактные площадки, из диэлектрика превращается в проводник тока. Намокает проводка обычно после дождя, езды по лужам или неаккуратной мойки автомобиля.
  6. Неисправности генератора. Одна из самых сложных в диагностике причин утечки тока в автомобиле. Сложная потому, что стандартным методом поочерёдного вытаскивания предохранителей она не обнаруживается.
  7. Оставленные потребители. Чаще всего забывают выключать музыку, габаритные огни, внештатный навигатор или видеорегистратор.

Довольно редко, но бывает, что энергию из АКБ потихоньку отбирают лампочки подсветки. Например, в багажнике или в дверях. Заедает кнопка автоматического отключения такой лампочки, либо попадает вода после дождя или мойки, и лампочка светится круглосуточно. Потребляет она, в целом, немного. Но это только когда аккумулятор бодрый. Если же он подуставший, то даже маленькой лампочки достаточно, чтобы высадить батарею в ноль всего за одну ночь.

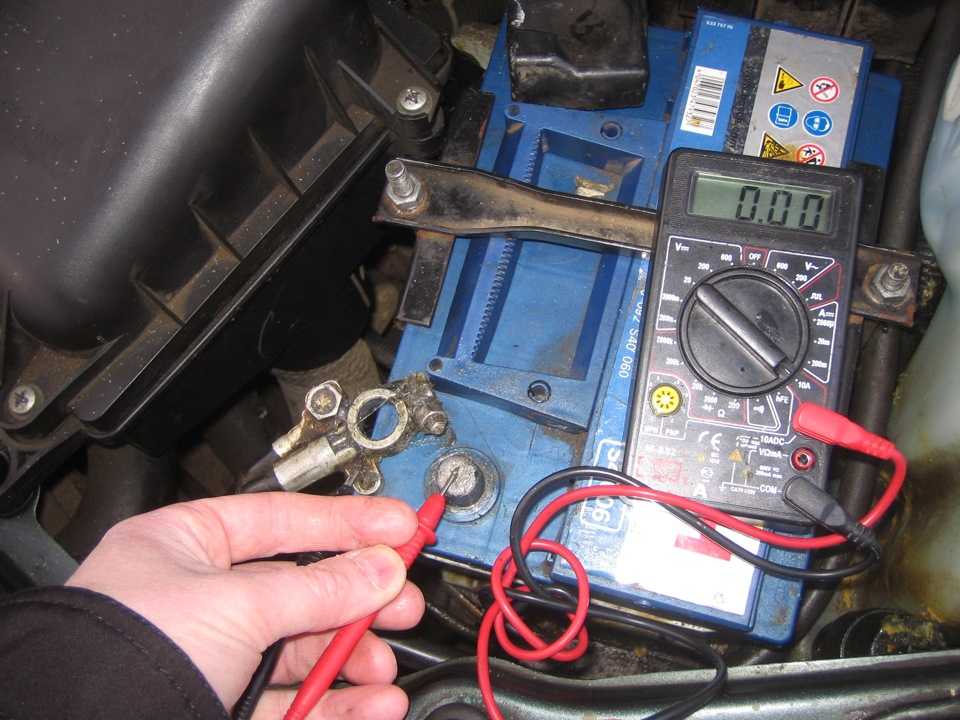

Замер утечки тока в автомобиле мультиметром

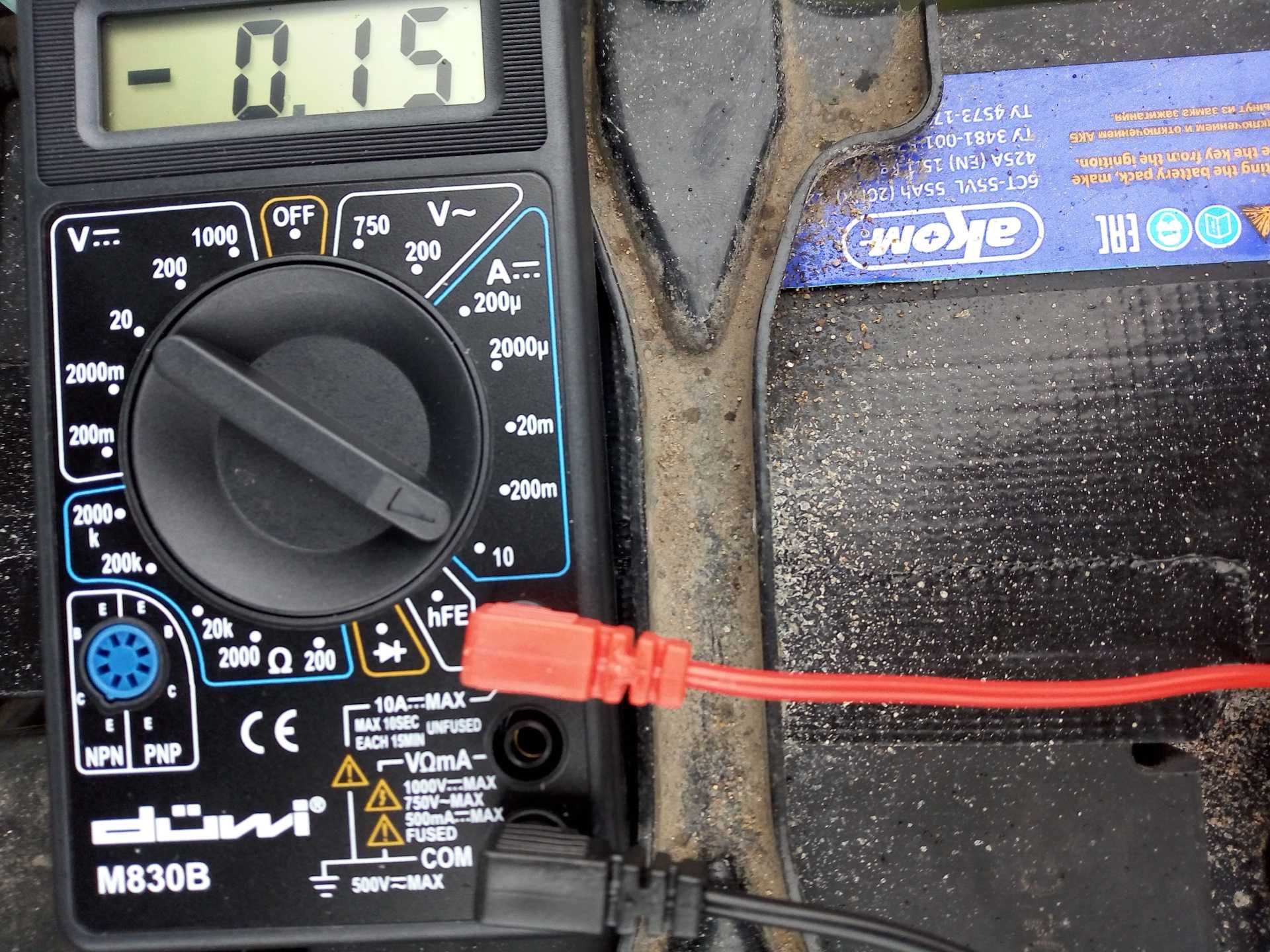

Мультиметр — инструмент для измерения утечки тока

Теперь рассмотрим самое главное — как замерить утечку тока в автомобиле. Всё, что для этого понадобится — это абсолютно любой мультиметр. При замерах крайне важно придерживаться правил безопасности. В противном случае можно и мультиметр сжечь, и травмироваться, и электронику автомобиля повредить.

Алгоритм проверки такой:

  1. Откройте капот и зафиксируйте кнопку, которая подаёт сигнал на охранную систему о его открывании.
  2. Переведите автомобиль в режим стоянки — отключите всё, кроме того, что обычно остаётся в ждущем режиме. Например, сигнализацию, пишущий видеорегистратор и так далее.
  3. Снимите с аккумулятора клемму со знаком минус. Вопреки расхожему мнению снимать можно и плюсовую. Однако «массу» отключать более правильно и на 100% безопасно.
  4. Мультиметр переведите в режим измерения тока в диапазоне до 10 А. Соответствующим образом переставьте на приборе плюсовой щуп. Никогда не пытайтесь измерять ток утечки на автомобиле, используя малый диапазон на мультиметре (до 200 мА). В момент подключения клеммы будет скачок тока, которого предохранитель в измерительном приборе может не выдержать.
  5. Один щуп мультиметра закрепите на снятом минусовом зажиме, а второй на клемме АКБ, с которой этот зажим был снят. Называется такое подключение — в разрыв цепи. Когда вы сняли клемму, вы разорвали цепь, а теперь подключили в разрыв мультиметр.
  6. Если в результате отключения АКБ от бортовой сети сбросилась охранная сигнализация, включите её повторно.
  7. Подождите некоторое время. В некоторых случаях ждать не нужно — ток утечки можно засекать сразу. В машинах, напичканных электроникой, необходимо дать время на то, чтобы все системы перешли в ждущий режим. В редких случаях приходится ждать до 5 минут. Если на это не обратить внимание, то можно забить панику без причины.
  8. Когда показания мультиметра выровняются — зафиксируйте их. Это и есть утечка тока на вашем автомобиле.
  9. Ни в коем случае ничего не включайте во время проведения измерений! Даже слабая нагрузка включается со скачком тока, что может привести к перегоранию предохранителя в мультиметре.
  10. Тем более не пытайтесь запускать двигатель, когда в разрыве цепи находится мультиметр!!! Он рассчитан всего лишь на 10 ампер, а во время работы стартера по цепи потечёт ток силой 100 — 200 А.

Дальше остаётся только сравнить полученные показатели с нормами, описанными выше. В целом, если мультиметр намерял менее 0,12 А (120 мА), то причин для беспокойства нет. Если же утечка тока больше, чем эта цифра, то следует заняться поиском причины.

Методика поиска причины повышенной утечки тока


Предохранители

В большинстве случаев поиск утечки тока в автомобиле выполняется путём извлечения предохранителей. Для этого необходимо знать, где они находятся, и за что отвечает каждый из них. Как правило, соответствующая информация наносится прямо на крышке блока с предохранителями. Также можно попробовать сориентироваться по электрической схеме электропроводки. Это более сложный метод, но у него есть преимущество. Дело в том, что далеко не всегда все предохранители в автомобиле находятся в одном месте, и «виноватого» можно не найти под капотом.

Метод очень простой. После измерений тока утечки мультиметр так и оставляется в разрыве цепи. Далее нужно поочерёдно вытаскивать из блока по одному предохранителю, и смотреть на прибор. Если показания не изменились, то изъятый предохранитель возвращается на своё место, после чего вытаскивается следующий. Если же ток утечки уменьшился, то нужно выяснить, за что отвечает вынутый предохранитель.

Что делать, если ток утечки выше нормы, а метод вытаскивания предохранителей не помог найти причину? В таких случаях начать стоит с проверки внештатных приборов. Например, можно попробовать снять лицевую панель с магнитолы, либо отключить её совсем. Затем стоит проверить, как изменяется ток утечки при постановке автомобиля на охрану. Возможно, сигнализация потребляет слишком много.

Если и это не помогает выявить причину повышенной утечки тока, то остаётся ещё генератор, стартёр и возможные не найденные предохранители в салоне автомобиля.

За сколько времени ток утечки разрядит АКБ


Таймер

В завершение кратко рассмотрим вопрос, насколько серьёзной для того или иного аккумулятора является повышенная утечка тока. К счастью, это можно посчитать. Единственная проблема здесь заключается в том, что не всегда есть возможность узнать текущую реальную ёмкость вашего аккумулятора. Она ведь постоянно уменьшается с момента покупки. А при неправильной эксплуатации уже через год или два может составлять не более 15 — 25 ампер-часов.

Поэтому, для начала, прикинем ситуацию, когда аккумулятор новый. То есть, его ёмкость составляет, скажем, 60 ампер-часов. Ещё одно условие — АКБ полностью заряжена. Теперь возьмём большой ток утечки. Например, в 5 раз превышающий максимально допустимую норму — 600 мА (или 0,6 А). Чтобы таким током разрядить в ноль полностью заряженный 60-й аккумулятор, теоретически потребуется 100 часов. Либо около четырёх суток.

Теперь представьте, что будет с таким же аккумулятором, но заряженным не полностью. Такое часто бывает на машинах с проблемным генератором, реле-регулятором, или когда ездят мало, а стартёр дёргают часто. К примеру, если АКБ была оставлена на стоянку только наполовину заряженной, то ток утечки в 0,6 А «скушает» её всего за двое суток.

Ну а о батареях, в которых от изначальной ёмкости остались лишь крохи, даже небольшое превышение нормы утечки тока будет проблемой. Например, после 3 — 4 лет небрежной эксплуатации в АКБ остаётся, от силы, 15 ампер-часов. А то и меньше. Вот и садится он за одну ночь, когда есть превышение нормы утечки тока. Хотя гораздо чаще это происходит потому, что аккумулятор неполностью заряжается от генератора.

Краткие итоги


Повышенная утечка тока в автомобиле — серьёзная неисправность. За норму можно смело принимать всё, что менее 120 мА. Хотя для некоторых машин и это слишком много. Чтобы замерить утечку тока, нужен мультиметр и простой алгоритм действий. Найти причину чрезмерного энергопотребления тоже несложно. Ну а её устранение — и вовсе дело техники.

ВИДЕО: утечка тока в автомобиле


Как проверить утечку тока на автомобиле, допустимая утечка тока

Утечка тока – это процесс, который может случиться практически в каждом автомобиле, независимо от пробега, года выпуска и производителя и причин тому множество. В итоге – разряд аккумулятора, из-за чего после длительной стоянки нельзя запустить двигатель.

Основные причины возникновения утечки тока

Причин несанкционированной утечки может быть несколько, однако нередко в их возникновении виноват сам водитель, оснастивший авто различными современными приборами: аудиосистемой, навигатором, антирадаром, сигнализацией и другими. Их неправильная установка и подключение к проводке также очень часто создает проблему в виде утечки токов. При этом все приборы могут функционировать без нареканий, но их подпитка идет от аккумулятора при заведенном и при заглушенном двигателе.

Нередко утечки тока происходят по вине вышедшего из строя оборудования, это, как правило, неправильная работа:

1) Стартера.

2) Генератора.

3) Штатной сигнализации.

Также к числу самых распространенных причин утечки тока относится:

  • Износ проводки электрооборудования. При продолжительной эксплуатации причиной может быть воздействие различных неблагоприятных дорожных и климатических условий, что в итоге приводит к перетиранию, а также растрескиванию изоляции проводов, окислению контактов колодок (клемм) и гнёзд подключения электроприборов.
  • Установка дополнительного оборудования. Предусмотренная автоконцерном проводка автомобиля хорошо защищена и внезапное возникновение короткого замыкания вероятно только в случае серьезных механических повреждений. Что же касается дополнительного оборудования, его, как правило, стараются укладывать в место, наиболее доступное при беглом осмотре, но на деле оно оказывается проблемным и может послужить причиной утечки тока и в итоге – короткое замыкание.
  • Распространённая причина утечки тока. Провода могут находиться недалеко от блока двигателя и под воздействием высоких температур плавиться либо повреждаться об острые края металлических креплений, что также может нарушить изоляцию и вызвать короткое замыкание.

Допустимая утечка тока

В любой современной машине есть установленная минимально допустимая утечка тока и в режиме ожидания она не столь значительна: память аудиосистемы потребляет всего лишь — 3 мА, сигнализация (если она находится в норме) – 20-25 мА, приборная панель т – 5 мА, ровно столько же потребляют блок ЦЗ и контроллер системы впрыска. Есть устройства, к примеру, память ЭБУ, которые работают в штатном режиме и стирать их не стоит, а сигнализация потребляет ток только при неработающем двигателе. Небольшая допустимая утечка тока находится в пределах 30-40 мА – это норма.

Важно! Предельно допустимый показатель утечки тока – 50-80 мА (он напрямую зависит от мощности и количества установленного на машину дополнительного оборудования).

Диагностика и устранение причин утечки тока

Для того чтобы провести измерение утечки тока аккумулятора необходимо подготовить:

  • Мультиметр.
  • Ключ рожковый на 10.
  • Перчатки.

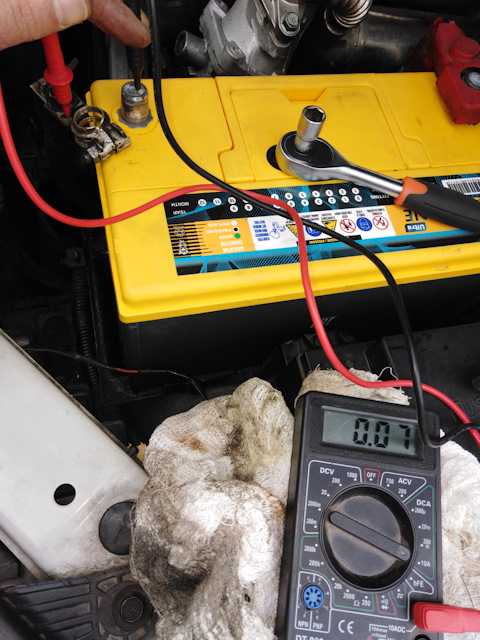

Как проверить утечку тока на автомобиле мультиметром

Перед началом работ по измерению необходимо выключить зажигание, достать ключ из замка. Стекла в машине нужно открыть, двери закрыть. При измерении силы тока будет включаться и отключаться АКБ, поэтому центральный замок может сработать и открытые стекла послужат доступом в салон.

  • Внимательно проверить, чтобы все потребители тока были отключены (лампочки под капотом, в бардачке, багажнике т. п.).
  • Откройте капот и отключите минусовую клемму от АКБ.
  • Мультиметр следует перевести в режим измерения тока, подключив его в разрыв между отрицательным выводом аккумулятора и минусовой клеммой.
  • Включить прибор, снять результаты утечки тока.

Важно! Все описанные работы следует проводить при заглушенном двигателе.

Устранение утечки тока

Вопрос, как найти утечку тока в автомобиле, понятен и доступен многим автовладельцам, но устранение утечки, как правило, доверяют только специалистам. Хотя, если знать некоторые особенности этого процесса причину утечки тока можно устранить самостоятельно.

Для начала следует осуществить поиск цепи, по которой вероятнее всего, происходит утечка тока. Для этого нужно из монтажного блока последовательно вынимать предохранители, наблюдая за показателями прибора. Если вы найдёте место утечки тока — показатель величины существенно снизится. В инструкции по обслуживанию вашего автомобиля указана электрическая схема, по которой нужно определить, какое именно оборудование подключено к данному предохранителю и проверить его. Если вдруг оборудование окажется неисправным, его нужно просто отнести в ремонт либо купить новое.

Монтажный блок

Если все предохранители проверены, но тестер всё также определяет утечку тока, причина находится в области, незащищённой предохранителями: генераторе, стартере либо системе зажигания. Для этого необходимо отключить провода от этих систем и провести тщательную проверку. Также не стоит забывать, что автомобиль может быть оснащен самостоятельно установленными устройствами, которые без использования предохранителей подключены к цепи замка зажигания.

Далее нужно проверить всю проводку: если обнаружится подозрительная ее часть, необходимо «прозванивать» провода на предмет целостности состояния и искать замыкание. Эти действия нужно выполнять с помощью того же мультиметра, только установленного в иной режим – омметра. Данный режим позволит наблюдать сопротивление провода.

Проверить генератор. Чтобы это сделать, необходимо мультиметр установить в режим вольтметра, подсоединив параллельно приборам. Производить замер напряжения следует только при работе двигателя, включённых габаритах и подфарниках. В норме показатель напряжение равен 13,5–14 В.

Проверка генератора

Еще одной из причин утечки тока может послужить сигнализация. Для ее диагностики рекомендуется установить режим охраны и произвести проверку примерно через пять минут. Этого времени вполне достаточно для того чтобы сигнализация перешла в режим ожидания, а утечка прекратилась. Если произойдёт именно так, значит, сигнализация исправна, если нет – причина в ее неисправности. В таком случае стоит обратиться к специалистам, самому разобраться в системе сигнализации будет очень сложно.

Чем опасна высокая утечка тока

Следствием наличия высокой утечки тока является разряд аккумулятора. Современные батареи совсем несложно зарядить, однако, в данном случае это всего лишь временное решение проблемы.

В состав кислотных аккумуляторов входят пластины, залитые электролитом, который состоит из смеси дистиллированной воды. Во время электрического разряда кислота оседает на пластинах (в виде солей), уменьшая рабочую поверхность аккумулятора. С течением временем происходит кристаллизация солей, и они перестают растворяться в электролите, что приводит к снижению емкости АКБ и приводит его в непригодность.

Обнаружив высокие показатели утечки тока, нельзя откладывать устранение этой проблемы, поскольку выхода из строя батареи аккумулятора обойдется гораздо дороже, чем ремонтные работы.



Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:

Видео: Утечка тока в автомобиле: как проверить и какая норма

Добавить комментарий

В начало страницы

Нормальный ток утечки авто — Автомобильный портал AutoMotoGid

Содержание

  • Какой ток утечки — норма
  • Как пользоваться калькулятором подсчета тока утечки
  • Допустимый ток утечки
    • Опять сел аккумулятор? А нет ли у вас утечки тока? Попробуем найти «виновника» собственными усилиями.
      • Не выключили!
      • Не так подключили
      • А есть ли утечка?
      • Грязные делишки
      • Как обнаружить неисправность?
  • Мультиметр
  • Мультиметр
  • Мультиметр
  • Мультиметр
      • А если не получается?
  • Предохранители
  • Причины разряда батареи
  • Использование мультиметра
  • Подключение прибора
  • Поиск основной неполадки
  • Глубокая диагностика системы

Превышенная норма тока утечки в автомобиле будет способствовать разряду аккумулятор во время стоянки. С причинами и проверкой утечки стоит разбираться отдельно. На начальном этапе главное понять, какая допустимая утечка и сколько миллиампер являются нормой для конкретного авто, поскольку потери будут зависеть от количества и наименования источников потребления энергии. Онлайн калькулятор, используя формулу — Емкость АКБ (А) * число k, поможет быстро подсчитать допустимый ток утечки.

Утечку тока стоит проверять как можно чаще, особенно в сырую погоду!

Какой ток утечки — норма

Допустимая утечка тока аккумулятора

В любом автомобиле присутствует минимальный ток утечки порядка 50-80 мА. Этот показатель зависит от многих факторов. В частности: состояния проводки, возраста аккумулятора и чистоты его клемм, а также температуры воздуха. Саморазряд АКБ в разомкнутой цепи допускается не более 1% в сутки, но учитывая, что он постоянно подключен к бортовой сети, то этот показатель может достигать до 4 процентов. Таким образом, допустимая утечка будет равна емкости умноженной на коэффициент 0,4.

Поскольку, кроме допустимой утечки тока аккумулятора на автомобиле, даже в состоянии покоя могут потреблять ток такие потребители как: сигнализация и иммобилайзер (20-25 мА), аудиосистема (3 мА), блок центрального замка и контролер ЭБУ (по 5 мА), то ток покоя будет значительно выше. Итого спровоцированной нормой тока утечки считается – 50-70 мА, а максимально допустимым значением – 80-90 мА.

Повышенный ток может возникать из-за: гнилой старой проводки (в большинстве случаев), замыкания в цепи через окислы, поврежденной изоляции проводов и неправильно подключённой сигнализации или магнитолы. Хотя небольшое потребление тока сигнализацией допустимо, поскольку это активное устройство и требует питание на радио-модуль, датчики объема/удара и светодиод.

Произвести расчет тока утечки в зависимости от саморазряда аккумулятора (для нового норма потери 0,5–1,0 % а для подержанного АКБ 1–1,7 %) и количества потребителей, которые даже в дежурном режиме потребляют энергию, поможет наш online-калькулятор нормальной (естественной) утечки тока покоя аккумулятора автомобиля.

Как пользоваться калькулятором подсчета тока утечки

Для того, чтобы подсчитать какой должна быть допустимая утечка, необходимо:

  1. Отметить галочками, какие у вас имеются стандартные потребители. Заметьте, что тюнинг мультимедийной и аудио систем, так же как и систем автономного управления двигателя не учитывается, поскольку не существует единого значения потребления тока.
  2. Указать емкость установленной батареи.
  3. Выбрать относительный возраст АКБ (от него будет зависеть саморазряд, поскольку кроме спровоцированного и эксплуатационного разряда существует еще электролитный и естественный).
  4. По нажатию кнопки «Рассчитать» – в поле «Допустимый ток утечки» вы получите результат допускаемого тока покоя.

После выключения зажигания потребление тока должно либо прекратиться совсем, либо быть минимальным, и его значение можно вообще не брать во внимание. Современные автомобили бизнес-класса легко могут простоять с осени до весны, и запустится с пол оборота. Чего не скажешь о других бюджетных иномарках. Они наоборот — страдают от излишнего тока покоя. Он способен разрядить аккумулятор не то что за месяц, а буквально за неделю (иногда даже за сутки).

Допустимый ток утечки

После того как вы подсчитали потребление в состоянии покоя, по таблице можно определить допустимые значения тока утечки исходя из таблицы. Где отмечено, при каком уровне потерь вы сможете завести автомобиль.

Ток утечки на потребители (мА) Через сколько не заведется авто
≤20-30 Машина сможет простоять на парковке пару недель без движения и после этого без проблем завестись.
50-80 Многовато, если стоит штатная сигнализация, но терпимо когда есть развитая нештатная аудиосистема. Машину со старым аккумулятором буквально через 3-4 дня уже можно не завести.
≥100> Признак неисправности электрооборудования или установки некачественных гаджетов. В зимнее время, достаточно будет 1-2 дня не заводить автомобиль, и уже потребуется прикуривание.

Зная ток утечки в автомобиле, можно посчитать на сколько хватит аккумулятора (время разряда) при условии долгой стоянки машины в состоянии покоя.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Опять сел аккумулятор? А нет ли у вас утечки тока? Попробуем найти «виновника» собственными усилиями.

Не выключили!

Простейшие причины утечек тока могут быть вызваны рассеянностью владельца машины. Грубо говоря, он не выключил на ночь внешние световые приборы, а машина, в свою очередь, ничего ему не подсказала.

Бывают и машины с дурной заводской задумкой — вспомнить хотя бы обогрев заднего стекла, цепь питания которого идет мимо замка зажигания.

А еще — дети! Особенно мальчики. Даже в нашем коллективе уже несколько сотрудников по первому зову жены не смогли покинуть дачу, после того как пацаны посидели на водительском месте и покрутили разные ручки, оставив включенными потребители.

Не так подключили

В эпоху повального увлечения автомузыкой многие магнитолы легко высасывали заряд батареи, потому что установщик не удосужился правильно их подключить. А ведь достаточно было пустить один провод питания через замок зажигания.

Второй нештатный похититель электричества — установленная противоугонка. Если до ее установки все было нормально, а затем начались проблемы, то размышлять нечего — пусть уважаемый установщик докажет, что он не верблюд. Справедливости ради отметим, что некоторые охранные системы действительно потребляют под сотню миллиампер, но даже при таком токе за ночь стоянки с батареей ничего не случится.

Наконец, не забывайте про гнездо прикуриватели или розетку — у кого что. Далеко не во всех машинах они обесточиваются при выключенном зажигании. Поэтому случайно забытый подключенный прибор — радар-детектор, регистратор, навигатор и т п. — может высасывать ток, не принося при этом никакой пользы.

А есть ли утечка?

Бывает и так, что никакой утечки нет, а батарея утром — никакая. Такое бывает при наличии отрицательного баланса «заряд/разряд». Если машина постоянно ползает в пробках, пробеги при этом короткие, глушить и пускать мотор приходится часто, а на улице еще к тому же и холодно, то батарея просто не успевает заряжаться до нормального состояния. А потому однажды отказывает. Кроме того, виноватой может быть всё та же автомузыка с киловаттными мощностями на выходе — такие музыкальные монстры потребляют сумасшедшие токи. Но, повторяем, к утечкам тока это не имеет отношения: это уже не утечки, а просто чрезмерное потребление.

Грязные делишки

Причиной настоящей утечки тока может быть то, чего у нас много — грязь, стало быть. Тут лидирует цепь с толстенным стартерным проводом, постоянно живущим в антисанитарных условиях — соль, вода и т.п. Практически те же проблемы могут быть и с проводкой генератора. И не только с проводкой — сам генератор напоминает дуршлаг, сквозь который постоянно фильтруется песко-соляная смесь, которой посыпают дороги. Поверхность батареи также редко бывает чистой: кулоны любят убегать по таким электропроводным участкам в «никуда». Заметим, что изношенная проводка с дрянной изоляцией способна порождать не только утечку, но и возгорание. Однако не будем о страшилках.

Как обнаружить неисправность?

Мультиметр

Машина чистая, сигналка и музыка в порядке, а батарея все-таки разряжается каждую ночь? Значит, пора хватать амперметр. Амперметр в чистом виде — это сегодня уже редкость, но переключить мультиметр в режим измерения тока несложно.

Мультиметр

Отсоединяем провод от минусовой клеммы батареи и подключаем мультиметр в образовавшийся разрыв. Двигатель, естественно, должен быть выключен. Прибор при этом тут же оживет и покажет величину тока, потребляемого машиной на стоянке.

Мультиметр

Если машина, как говорится, «голая» — без сигналок, «музыки» и др., то ток потребления не должен превышать 70–80 мА.

Мультиметр

Как только мультиметр отреагирует резким снижением показаний тока, виновник найден. Остальное — дело техники. Само собой, каждый предохранитель после проверки цепи следует тут же возвращать на место. Номиналы у них разные, а потому простая замена одного на другой недопустима.

А если не получается?

Если предохранители кончились, а мультиметр ничего не отловил, то остаются только силовые цепи, не защищенные ничем. Как правило, это стартер, генератор и система зажигания.

Предохранители

Особняком стоят сигналка и «музыка». Нужно ли «копаться» дальше — решайте сами. Если устранить утечку тока своими силами не позволяет квалификация и опыт, лучше отправиться на сервис. Теперь даже нечистый на руку сервисмен не сможет вас одурачить, ведь причина утечки вам уже известна.

  • Иногда после длительного стояния авто на парковке при повороте ключа зажигания водитель не может завести машину. В этом случае может сработать реле и стартер, но для вращения коленчатого вала мощности будет недостаточно. Это свидетельствует о том, что аккумулятор разрядился. Существуют определённые нормы утечки тока из аккумулятора автомобиля.

    Причины разряда батареи

    В течение длительного периода бездействия заряд в агрегате должен сохраняться. Аккумулятор разряжается быстро тогда, когда к сети подключено большое количество разных устройств. Часто в таких ситуациях потери тока в машине намного выше допустимых значений.

    Среди стандартных причин подобных неполадок можно выделить:

    • Низкое качество старой проводки.
    • Неправильное электрическое подключение.
    • Грязные и окисленные контакты.
    • Использование мультиметра

      В современных автомобилях много стабильных устройств для потребления электроэнергии. Это могут быть часы, бортовой компьютер, сигнализация и другое оборудование. Они подключены и постоянно используют электричество, что является стандартной ситуацией.

      Однако существует норма потери электрического тока в аккумуляторе авто. Чтобы рассчитать это значение, необходимо понять, сколько энергии использует каждое устройство в сети. Например, автосигнализация потребляет не более 20 мА. Для функционирования часов требуется 1 мА. Стереосистема использует 3 мА. Один индикатор потребляет от 50 мА, одна лампа фары — до 50 мА. Утечка тока около 50 мА не может служить основанием для полного разряда аккумулятора.

      Можно использовать мультиметр, чтобы определить, какие функции используются. Если в процессе измерения отмечается высокая степень потребления тока, возникают проблемы в сети. Нужно найти источник таких затрат электричества, что поможет решить проблему. Есть два основных фактора, которые сильно истощают аккумулятор.

      Это добавочное оборудование и короткое замыкание в сети. Необходимо регулярно измерять утечку тока из батареи машины с помощью мультиметра.

      Подключение прибора

      Каждому автовладельцу необходимо знать, какой ток утечки должен быть в автомобиле. Перед определением потерь тока прибор необходимо подключить к сети. Устройства, потребляющие заряд батареи, нужно отключить. Мультиметр подключается к системе:

      1. Извлекается кабель от положительного выхода батареи.
      2. Один контакт мультиметра подключается к плюсу аккумулятора.
      3. Второй контакт подсоединяется к выключенному из сети проводу.

      Нельзя подключать устройство к плюсу и минусу батареи одновременно — это может вызвать короткое замыкание. С автомашиной все будет в порядке, но предохранитель быстро сгорит. Если все подключено правильно, на дисплее отображается показатель электрического тока, который постоянно проходит через электрическое устройство.

      Если допустимая потеря электричества в машине ниже результата измерений, следует продолжить поиск причины утечки.

      Поиск основной неполадки

      Одним из ключевых факторов, вызывающих проблему, является любое электронное устройство или поддержка работы дополнительного оборудования. В автомобилях эти устройства используются все чаще. В процессе поиска должны учитываться приборы, установленные независимо друг от друга.

      Заводская схема в машине хорошо защищена, и короткое замыкание происходит только при значительных дефектах. Например, если защитный чехол случайно повреждён. Иногда владелец автомобиля неправильно располагает провода, помещая их в неверную позицию, показавшуюся ему наиболее подходящей. Это обычно и вызывает короткое замыкание.

      Отказ приводит к потерям тока в аккумуляторе. Проводка, установленная владельцем автомобиля, может находиться в опасной близости к двигателю. Во время работы мотор нагревается, и изоляция провода может быть расплавлена. Шнур натирается о края металлических элементов, особенно в местах, где закрывается дверь. В результате нарушается изоляция, и возникает короткое замыкание в электрической сети.

      После измерения потребления тока необходимо начать визуальный осмотр всего оборудования, если скорость потери электричества в машине не соответствует показаниям мультиметра. Нужно учитывать отдельные детали и узлы, подверженные любым механическим воздействиям. Если сложно выявить поломки, следует перейти к глубокой диагностике.

      Глубокая диагностика системы

      При глубокой проверке мультиметр подключается с поочерёдным извлечением предохранителей и последующим отключением реле. Это выполняется для того, чтобы разомкнуть цепь в бортовой сети. Если коэффициент потерь приблизится к норме — источник проблемы обнаружен. Необходимо заменить или починить повреждённое оборудование.

      Очень часто батарея разряжается из-за поломки генератора. Для проверки агрегата мультиметр подключают к клеммам. Прибор переходит в режим измерения. Если автомобильный аккумулятор разряжен, устройство отображает 12,6−12.9 В. Нужно запустить двигатель, включить фары, обогрев и измерить напряжение. Оно должно составлять от 12,9 до 13,5 В. Допустимый ток утечки в автомобиле должен быть не выше 14,5 В.

      Чтобы установить норму утечки тока в автомобиле, следует использовать правильно работающий измерительный прибор. Для устранения проблем с аккумулятором необходимо отремонтировать или заменить неисправное устройство.

      Как найти утечку тока в автомобиле мультиметром: инструкции

      Проверка утечки тока мультиметром в автомобиле — это процедура, которую важно выполнять не только для машин с большим сроком эксплуатации. Водитель каждого авто может столкнуться с ситуацией, когда АКБ вроде бы заряжена, но однажды движок не может заработать из-за того, что она всё-таки села. Одна из причин — как раз утечка тока. Конечно, чаще всего она наблюдается у подержанных машин, потому что наши дорожные условия далеки от идеала, в результате чего слой изоляции проводков перетирается, гнёзда подключения окисляются. С помощью мультиметра вы сможете определить цепь потребления и тот элемент, который даже в нерабочем состоянии садит автомобильный аккумулятор. Сделать это не трудно, тем более что мы расскажем вам всё о том, как найти утечку тока в автомобиле мультиметром.

      Contents

      • 1 Всякая ли утечка — плохо?
      • 2 Как найти утечку тока в автомобиле мультиметром: проверяем аккумулятор
        • 2.1 Измеряем общий ток
          • 2.1.1 Как померить ток утечки мультиметром в автомобиле
        • 2.2 Поэтапно отключаем потребители
      • 3 А что дальше?
        • 3.1 Вопрос — ответ

      Всякая ли утечка — плохо?

      Утечкой тока называется незапланированный ток, протекающий в электроцепи. Идеальные значения утечки – нулевые, но это не значит, что любая цифра выше 0 — плохо.

      Современные автомобили «напичканы» самыми разными приборами: сигнализация, часы, память ЭБУ (электронного блока управления) и многое другое подключено к сети и потребляет электрическую энергию, причем не время от времени, а постоянно. Например, когда авто не работает, начинают функционировать охранные системы. Значит, какая-то утрата электроэнергии, то есть утечка тока, приемлема, главное, чтобы значения не были выше нормы.

      Такую норму можно представить как постоянную величину, то есть её можно высчитать, просуммировав потребление каждого элемента в бортовой сети. Представим, что охранная система берет максимум 20 мА, часы 1мА и т.д. Суммарная цифра может доходить до 80 мА (0,08А), но всё зависит от определённого авто.

      Например, в легковых машинах к нормальной можно отнести утечку тока максимум в 40мА, если функционирует лишь штатная электроника. При установке дополнительных устройств допустимое значение увеличивается до 80. Сюда как раз относятся колонки, нештатная сигнализация и т.п.

      После прочтения этой статьи вы сможете самостоятельно понять, как обстоят дела с вашим автомобилем.

      Как найти утечку тока в автомобиле мультиметром: проверяем аккумулятор

      Всё, что нужно иметь под рукой: исправный измерительный прибор и гаечный ключ. Тестер должен проверять токи, величина которых минимум 3-5А. Большая часть современных цифровых мультиметров измеряет постоянные токи до 10А, аналоговые до 3А.

      Пользоваться мультиметром легко, но советуем прочитать инструкцию по применению к вашей модели, потому что обозначения и другие моменты могут отличаться.

      Измеряем общий ток

      Зажигание должно быть отключено. Перед поиском утечки сделайте всё так, как если бы ставили машину на стоянку:

      1. Выключите потребители: кондиционер, лампочки и т.п.
      2. Отключите зажигание.
      3. Активируйте систему охраны при её наличии.
      4. Хорошо закройте все двери, но оставьте открытым АКБ. Советуем оставить опущенным одно стекло, если вдруг из-за тестирования батареи случайно сработают замки на дверях.
      Как померить ток утечки мультиметром в автомобиле
      1. Настроить мультиметр: выбрать функцию проверки постоянного тока и наибольший предел измерений. Например, если на вашем тестере есть 10А, скорее всего, это будет максимум, его и выбирайте.
      2. Отсоединить от аккумуляторной батареи клемму со знаком “-”.
      3. Подключить плюсовой щуп тестера к снятой клемме.
      4. Минусовой щуп (черный) присоединить к минусовой клемме аккумулятора. Получится, как на фото:

      Если вы увидели цифру со знаком минус, значит, у вас неправильная полярность, но само значение реальное. Можете просто поменять провода местами.

      После подключения смотрим на экран и наблюдаем за цифрами.

      Не подключайте тестеры к “-” и “+” на аккумуляторе, иначе получится короткое замыкание. Для машины ничего страшного, а вот мультиметр перестанет работать из-за сгоревшего предохранителя.

      Чтобы не держать наконечники тестера своими руками, используйте фиксаторы “крокодил”.

      Помните, что, после подключения измерительного прибора включать бортовое оборудование не стоит: ток, который потребляется им, может быть выше максимального диапазона измерения мультиметра, из-за такой нагрузки он сгорит.

      Можно проверять и снимать плюсовую клемму автомобильного аккумулятора. Для измерений разницы нет. Но, если осуществлять проверку через положительную клемму и в ходе измерений она соскочит и коснётся корпуса, будет очень нехорошо!

      Предположим, на дисплее мультиметра мы увидели цифру 0,44А. Переводим в миллиамперы и получаем 440 мА. Это значение сильно превышает норму, что плохо для АКБ, которая быстро разрядится в случае простоя машины.

      Но замер тока утечки мультиметром ещё не завершён. Ничего не снимая, не переключая, нужно подождать минут 5-10. Это связано с тем, что не все узлы автомобильного интеллектуального оборудования снижают потребление энергии сразу после отключения зажигания. Если прошло около десяти минут, но утечка тока осталась прежней, проблема точно есть, необходимо искать причину.

      Полезное видео о том, как измерить мультиметром ток утечки в автомобиле:

      Поэтапно отключаем потребители

      Теперь настало время узнать, как замерить утечку тока в автомобиле мультиметром, чтобы найти опасный потребитель или убедиться, что точно всё в порядке?

      Процесс по сути тот же. Режим и диапазон измерений на мультиметре прежние, ничего менять не нужно! Подключение осуществляется таким же способом, но теперь источник потребления нужно исключить из цепи бортовой сети. То есть нештатное оборудование по очереди отключается, при этом нужно смотреть на показание тестера: вынимаете с блока питания все плавкие вставки, если при снятии какого-то предохранителя цифра на дисплее мультиметра опустилась до нормы, значит, вы обнаружили утечку. Теперь остаётся устранить её, для этого внимательно проверьте каждый участок цепи: проводки, клеммы и т.п.

      Если вы сняли все предохранители, а значения тестера не поменялось, придётся проверять всю систему проводки: изоляцию, контакты и т.п. Протестируйте генератор и дополнительные потребители: охранные, музыкальные системы и т.п. Часто именно они вызывают утечку.

      Главное, не забывайте, что мерить нужно при заглушенном движке!

      Важное видео о том, как проверить ток в автомобиле мультиметром и не только:

      Рекомендуем начать искать утечку с нештатных приборов. Объясняется это тем, что для него часто нет штатных мест в машине, в результате чего самоделкины прикручивают приборы в подходящие по их мнению места. И это имеет право на существование, ведь хозяин-барин. Но порой некоторые действия вызывают проблемы, в частности, утечку тока.

      А что дальше?

      Если с нештатным оборудованием всё в порядке, и оно не вызывает утечки, нужно отключать приборы, которые установил производитель. Делать это важно аккуратно. Впрочем, всегда можно отдать своё авто на диагностику специалистам. Упрощает процесс предохранительная колодка, которая по обыкновению имеется в каждом автомобиле. Несмотря на разницу колодок в разных моделях машин их суть работы одинакова: каждый предохранитель отвечает за определённые приборы. Подробности есть в электросхеме вашего автомобиля.

      Надеемся, наша статья о том, как мультиметром проверить на утечку тока аккумулятор, была вам полезна. В блоге есть много полезных статей о том, как проверять тестером напряжение и другие параметры в разных приборах.

      Желаем безопасных и точных измерений!

      Вопрос — ответ

      Вопрос: Как найти утечку тока в автомобиле цифровым мультиметром?

      Имя: Даниил

      Ответ: Для этого можно сначала измерить общий ток, а затем, при выявлении утечки, выполнить поэтапное отключение потребителя для выявления проблемного источника. На мультиметре выбирается функция амперметра и максимальный предел измерения, обычно это 10А.



      Вопрос: Как проверить утечку аккумулятора обычным мультиметром прямо на автомобиле?

      Имя: Артём

      Ответ: После подготовки, в которую включается отключение зажигания, нужно настроить мультиметр: выбрать функцию проверки постоянного тока и наибольший предел измерений. После этого важно правильно подключить провода тестера к АКБ.



      Вопрос: Как поэтапно замерить утечку тока в автомобиле мультиметром?

      Имя: Камиль

      Ответ: Подключение осуществляется таким же способом, как при измерении общего тока, но теперь источник потребления нужно исключить из цепи бортовой сети. То есть нештатное оборудование по очереди отключается, при этом нужно смотреть на показания тестера.



      Вопрос: Как быстро измерить ток утечки в автомобиле мультиметром?

      Имя: Егор

      Ответ: Для точных результатов вам понадобится около 10 минут. После подключения мультиметра к АКБ нужно выждать 5-10 минут. Это связано с тем, что не все узлы автомобильного интеллектуального оборудования снижают потребление энергии сразу после отключения зажигания.



      Вопрос: Как правильно померить ток утечки мультиметром?

      Имя: Матвей

      Ответ: Вот что нужно сделать перед использованием мультиметра: выключить потребители (кондиционер, лампочки и т.п.), отключить зажигание, активировать систему охраны при её наличии, хорошо закрыть двери. Советуем оставить опущенным одно стекло, если вдруг из-за тестирования батареи случайно сработают замки на дверях.



      Как проверить утечку тока в автомобиле

      Опубликовано:

      07.01.2016

      Среди владельцев авто часто встречается ситуация, когда с утра машину никак невозможно завести, хотя вечером всё было хорошо. Нередко такое может произойти после длительного простоя. Иногда хозяева сами забывают выключить что-то, и тем самым разряжают аккумулятор. Но чаще всего причинами неисправности являются загрязнённые цепи, повреждённая или некачественная изоляция, неправильно установленное оборудование. Подобные утечки в системе электрооборудования приводят к разрядке аккумулятора, а в крайних случаях — к короткому замыканию и могут вызвать пожар. Если днём возгорание можно обнаружить и потушить, то ночью автомобиль может сгореть полностью и нанести большой ущерб окружающему имуществу.

      Утечка тока – частая проблема, с которой сталкиваются автолюбители

      Причины утечки тока

      Современные аккумуляторы при своих небольших габаритах и малом весе являются надёжными в использовании, для них характерен малый саморазряд и сопротивление, они имеют значительную ёмкость, и длительный срок эксплуатации для них — норма. Однако нужно учитывать тот факт, что большинство современных автомобилей имеют большое количество самой разнообразной электроники: магнитола, усилитель, сабвуфер, сигнализация, разнообразное освещение, видеорегистратор и многое другое.

      Причин несанкционированной утечки тока может быть несколько:

      1. Износ проводки электрооборудования.

      При длительной эксплуатации автомобиля главная причина возникновения утечки тока — воздействие неблагоприятных условий как климатических, так и дорожных — это приводит к растрескиванию и перетиранию изоляции проводов, к окислению гнёзд подключения приборов и контактов клеммных колодок.

      1. Установка дополнительного оборудования.

      Заводская проводка автомобиля обычно достаточно защищена, и появление короткого замыкания в ней возможно только после существенных механических повреждений. А вот проводку дополнительного оборудования приходится укладывать в место, которое при беглом осмотре кажется вполне подходящим, но на самом деле — проблемным. Именно в такой проводке чаще всего и появляется короткое замыкание — наиболее частая причина появления утечек тока.

      Причиной утечки тока может стать неправильно установленное дополнительное оборудование
      1. Распространённая причина утечки.

      Провода могут быть проложены рядом с блоком двигателя и плавятся под воздействием тепла или просто повреждаются о края металлических креплений. Это может привести к разрушению изоляции проводов и вызвать короткое замыкание.

      Обнаружение утечки тока

      Для выявления утечки тока можно воспользоваться мультиметром. Он будет нужен нам в режиме амперметра, вольтметра и омметра. Для начала прибор необходимо переключить в режим амперметра, режим тока — постоянный, и установить диапазон замера до 10–20 А. Далее нужно при помощи ключа снять отрицательную клемму аккумулятора и замкнуть цепь, прижав один щуп амперметра к клемме, а второй — к отсоединённому проводу. Помните: нельзя подключать прибор, включённый в режиме амперметра, к обеим клеммам аккумулятора — будет короткое замыкание, и в вашем приборе сгорит предохранитель. Перед этим было бы неплохо перестраховаться: выключить зажигание, закрыть двери и открыть окна — центральный замок может сработать при отсоединении или присоединении аккумулятора. Ещё одна из норм безопасности — убедиться, что настройки сигнализации и аудиосистемы тоже удастся восстановить.

      Номинальные показатели утечки тока

      В любом авто есть минимальная утечка, однако в режиме ожидания она не так значительна: сигнализация в норме потребляет 20–25 мА, память аудиосистемы — 3 мА, контроллер системы впрыска — 5 мА, столько же потребляют приборная панель и блок центрального замка. Эти устройства постоянно работают: память ЭБУ, например, стирать не стоит, иначе он будет переобучаться, а сигнализация потребляет ток именно тогда, когда двигатель не работает. Небольшая (30–40 мА) утечка вполне может быть — это норма. Однако предельно допустимая в автомобиле утечка тока составляет 50–80 мА (в зависимости от количества и мощности установленного на авто дополнительного оборудования).

      Устранение утечки тока

      Для начала нужно осуществить поиск цепи, по которой происходит утечка. Для этого последовательно вынимайте предохранители из монтажного блока и наблюдайте за прибором. Как только вы найдёте проблемное место — величина утечки тока значительно снизится. Далее по электрической схеме автомобиля необходимо определить, какое оборудование подключено к этому предохранителю и проверить его работоспособность. Когда будет обнаружено неисправное оборудование, нужно отнести его в ремонт или купить новое.

      Если предохранители проверены, а утечка тока всё равно определяется тестером, то причина утечки — в незащищённой предохранителями области: стартёре, генераторе или системе зажигания. Необходимо провести проверку, отключая провода от указанных систем. Также необходимо учитывать то, что в авто могут присутствовать самостоятельно установленные устройства, которые часто бывают подключены к цепи замка зажигания без использования штатных предохранителей!

      Нужно проверить проводку: найдя подозрительную часть проводки, нужно искать замыкание, «прозванивая» провода на предмет их целости. Это выполняется всё тем же мультиметром, но установленным в режим омметра, так как нам необходимо наблюдать сопротивление изучаемого провода. Показания сопротивления будут ненамного больше нуля, а насколько — будет зависеть от сечения провода.

      Проверьте генератор: для этого необходимо установить мультиметр в режим вольтметра и подсоединить его параллельно приборам. Замер напряжения нужно производить при включённых габаритах, подфарниках и усиленной работе двигателя. В норме напряжение должно быть равно 13,5–14 В. При всех задействованных потребителях тока и достаточной частоте вращения генератора напряжение в норме будет составлять не меньше 12 вольт. Если во время проверки будет нарушен контакт, то измерения нужно проводить заново: может произойти значительный и внезапный скачок.

      Ещё одна причина — сигнализация. Для диагностики сигнализации нужно установить её в режим охраны и выполнить проверку через 5 минут. За это время сигнализация должна перейти в режим ожидания, и утечка прекратится. Если так произойдёт, значит, сигнализация в порядке, если нет, то дело в неисправности сигнализации. В таком случае лучше обратитесь к специалистам, сделать что-то самому будет очень сложно.

      Бывает, что случается утечка тока при использовании в автомобиле двух аккумуляторов: один из них может поглощать второй. Для проверки необходимо отсоединить один из аккумуляторов и, если утечка прекратится, значит, проблема во втором аккумуляторе.

      Ещё раз хотелось бы напомнить, что, если даже ток утечки ненамного, но превышает допустимые параметры — это ненормально. В таком случае аккумулятор будет терять объём своего заряда намного больше, чем сможет получить от генератора, особенно при незначительных поездках в черте города. Ещё ситуация становится более критичной в зимнее время! Если вы не очень уверены в своих способностях — периодически обращайтесь к специалистам с просьбой проведения профилактической диагностики системы электрооборудования. Незначительная сумма, которую вы потратите, с лихвой окупит возможные расходы при возникновении опасных ситуаций из-за неполадок в электросети автомобиля.

      ⚡ Утечка тока в автомобиле

      Ток утечки в автомобиле нормальный и повышенный. Во втором варианте возникают неприятные проблемы с аккумулятором и запуском двигателя после простоя. Очередная запредельная утечка иногда становится причиной возгорания автомобиля. А это опасно и дорого. Потери тока, если они слишком велики, надо уметь определять по косвенным признакам, правильно измерять их мультиметром. Также полезно знать, как найти причину повышенного расхода и по возможности устранить ее без мастерской. Об этом пойдет речь в статье.

      Что такое утечка тока в автомобиле


      Чтобы суть утечки тока в автомобиле была понятна всем без исключения, начнем с основных понятий. Для этого возьмем простейшую электрическую схему, состоящую из аккумулятора, выключателя и какого-нибудь потребителя. Подключаем потребитель к аккумулятору, чтобы его можно было включать и выключать по желанию.

      Теперь, если мы замкнем нашу электрическую цепь выключателем, через нее потечет ток. Потребитель будет работать, а аккумулятор разрядится. Когда мы разомкнем цепь (переключателем), по ней не будет течь ток. По крайней мере, не должно. Потребитель не будет работать, а аккумулятор потеряет запасенную энергию.

      В автомобилях в качестве выключателя могут выступать:

      • замок зажигания;
      • кнопка отключения массы;
      • электроника.

      То есть переводом замка зажигания в крайнее положение перед стоянкой автомобиля мы разрываем электрическую цепь. Если в машине есть электроника, которая переходит в ждущий или спящий режим, то она тоже работает. Однако, несмотря на эти меры, ток в цепи все же течет. Почему?

      Первые , устройства, которые переходят в ждущий или спящий режим, продолжают потреблять энергию. Во вторых , замок зажигания не является «главным» выключателем, то есть не все выключает. И только при отключении кнопки массы или снятии клеммы с аккумулятора машина полностью обесточивается.

      Теперь пришло время разделить ток утечки на нормальный и повышенный. Не будем пока о цифрах. Мы доберемся до них. Так. Если энергия аккумулятора при стоянке автомобиля тратится на работу необходимых устройств, то это нормальная утечка тока. К таким потребителям относятся охранная сигнализация, «спящая» магнитола, записывающий видеомагнитофон и так далее.

      Повышенная утечка тока обычно указывает на то, что заряд батареи расходуется впустую. Сюда входят, например, случайно включенные габаритные огни. Еще повышенный ток утечки возникает из-за неправильно подключенных внешних устройств, не уходящих в спящий режим при необходимости. В общем, это пустая трата энергии.

      Подведем промежуточные итоги.

      Разрядка транспортного средства – это любое потребление энергии аккумуляторной батареи во время стоянки транспортного средства. Так как это по сути электрический ток, то его потери измеряются в амперах. Размер утечки зависит от количества устройств, работающих во время парковки, и от мощности каждого из них.

      Есть два вида тока утечки — полезный и вредный. Первый тип относится к потреблению энергии для выполнения желаемой работы. Например, для охраны автомобиля или записи происходящего вокруг. Вредная утечка — пустая трата энергии.

      По большому счету, если энергия аккумулятора тратится на выполнение полезной работы, то называть это утечкой не совсем корректно. Но в случае с автомобилем все равно любое потребление тока при длительной остановке принято считать утечкой. Чтобы во всем этом разобраться, необходимо разобрать понятие скорости утечки тока.

      Нормальный ток утечки в автомобиле


      Нормальный ток утечки в автомобиле

      Теперь немного разберемся, что такое ток утечки, и каково его значение в конкретных числах. Сложность этого пункта в том, что разные автомобили имеют разные показатели, и зависят от многих факторов. Однако все же есть на чем сосредоточиться. Но сначала кратко перечислим факторы, от которых зависит скорость утечки тока в автомате.

      К ним относятся:

      1. Обилие штатной электроники.
      2. Наличие внешнего оборудования.
      3. правильное подключение.
      4. Модель охранной сигнализации.
      5. Алгоритм работы штатной электроники.

      Пройдёмся по пунктам. Чем больше штатной электроники в автомобиле, тем выше уровень утечки тока. Соответственно, если машина относительно старая и простая, потерь по этому пункту быть вообще не может. Если есть электроника, то многое зависит от того, как она переходит в дежурный режим и работает в нем. Некоторые автомобили после длительной стоянки «засыпают» далеко не сразу, продолжая некоторое время потреблять много энергии от аккумулятора.

      Внешние устройства являются наиболее частой причиной ненормальной утечки тока. Чем их больше, тем выше может быть ставка. Также многое зависит от того, насколько грамотно они подключены к бортовой сети. Самый простой пример — магнитола. Часто по лени или недостаточной квалификации этот потребитель подключается к аккумулятору напрямую (причем обязательно через замок зажигания), в результате чего увеличивается потребляемый ток.

      Сигнализация. В среднем все современные модели потребляют примерно одинаково в режиме ожидания. Однако нередко встречаются варианты, из-за которых ток утечки заметно выходит за рамки каких-либо норм. Это без учета поломок, брака и кривого подключения горе-мастерами.

      Относительно скорости утечки тока мнения часто расходятся. Кто-то говорит, что он должен быть не более 70 мА. Другие говорят, что для современного автомобиля 120 мА все же в пределах нормы. Хотя это почти в два раза больше, чем в первой версии. Если подойти к этому вопросу максимально гибко (с учетом многих факторов), то диапазон от 0 до 120 мА можно считать нормальным.

      Даже для «уставшей» батареи нет большой разницы, какой ток утечки пользователь будет считать нормой — 70 мА или 120 мА. Оба варианта следует рассматривать как хороший показатель. Мы вернемся к этому вопросу в самом конце статьи. Теперь это не главное.

      На разных автомобилях, как уже было сказано, скорость утечки тока может быть разной. Превышением нормы следует считать показатели, значительно превышающие 120 мА. Например, 300 мА — это уже серьезная проблема. Не говоря уже о случаях, когда из-за критических неисправностей в бортовой сети ток утечки достигает 1 А и более. Такие показатели уже не просто нарушение нормы. Они говорят об опасности. В том числе, не исключено возгорание упомянутого в самом начале автомобиля.

      Итого: ток утечки в автомобиле находится в диапазоне от 0 до 120 мА.

      Чем грозит большой ток утечки на машине


      Чем грозит большой ток утечки на машине

      Самая распространенная (хотя и не самая страшная) проблема из-за запредельной утечки тока в автомобиле — быстро и часто разряжающийся аккумулятор. Обычно это замечают, когда батарея прослужила несколько лет, и уже не способна накапливать много энергии. Чрезмерный ток утечки мог появиться на автомате намного раньше. Впрочем, пока батарея «молодая и бодрая», ее запасов хватает на многодневное потребление в несколько миллиампер. В старой батарее меньше ампер-часов, чем в новой, поэтому она быстро садится.

      Для новой батареи большие токи утечки тоже далеко не полезны. Постоянная нагрузка будет, много или мало — не важно, разряжена ли батарея. А стартерные аккумуляторы тем дольше сохраняют свой ресурс, чем больше времени они находятся в полностью (или почти) заряженном состоянии. Если же каждый божий день аккумулятор будет садиться сначала понемногу, а потом до половины и так далее, то утром можно будет завести двигатель, но срок службы аккумулятора быстро уменьшится. Начнется сульфатация пластин, емкость постепенно уменьшится, и прощай новый аккумулятор через пару лет после покупки.

      Более серьезные проблемы могут возникнуть, когда утечка тока в автомобиле вызвана коротким замыканием, повреждением изоляции и попаданием воды. В таких случаях возможен нагрев проводников или частей электрооборудования. А это уже грозит самовозгоранием. И, что хуже всего, из-за этого машина часто загорается ночью, когда рядом никого нет. Соответственно никто не принимает своевременных мер, в результате чего машина выгорает до голого кузова.

      Это, конечно, происходит не постоянно. А вот менее страшные проблемы, например, когда садится новый аккумулятор, неприятны и указывают на неисправность. А это значит, что нужно знать о возможных причинах утечки тока.

      Возможные причины повышенной утечки тока в автомобиле


      Короткое замыкание

      Их очень много. А вот те, что встречаются чаще других, в этом списке:

      1. Неправильно подключенные потребители. Чаще всего это магнитофон. Для того, чтобы он перешел в режим минимального энергопотребления, его питание необходимо подключить через замок зажигания. Для этого предусмотрен третий провод (кроме массы и основного плюса). Но, как правило, этот провод просто присоединяется к плюсу, а к аккумулятору все это дело подключается напрямую (в лучшем случае через предохранитель).
      2. Поломки в системах, работающих в режиме ожидания. Электроника не вечна. Рано или поздно он ломается, и перестает выключаться полностью, когда пользователь выключает его. Это происходит не только с внештатными устройствами, но и со стандартными, установленными на заводе.
      3. Короткие замыкания. Далеко не всегда вызывают обильное искрение и мгновенное выгорание всего подряд. Все зависит от того, насколько хороший контакт образуется между плюсом и минусом. Бывает, что где-то просто немного укорачивается. Как правило, из-за окисления проводников или попадания воды.
      4. Повреждение изоляции. Также иногда приводит к коротким замыканиям, при которых мгновенно ничего не сгорает, а энергия от аккумулятора расходуется медленно.
      5. Влажная электропроводка. Вода, если она содержит соли, способна проводить электричество. При этом совсем не обязательно, чтобы он изначально был соленым. Даже дистиллированная вода при попадании на окисленные контактные площадки превращается из диэлектрика в проводник тока. Проводка обычно намокает после дождя, езды по лужам или небрежной мойки автомобиля.
      6. Неисправности генератора. Одна из самых сложных для диагностики причин утечки тока в автомобиле. Сложный, потому что не обнаруживается стандартным методом выдергивания предохранителей по одному.
      7. Брошенные потребители. Чаще всего забывают выключить музыку, габаритные огни, внештатный навигатор или видеорегистратор.

      Довольно редко, но бывает, что лампочки подсветки потихоньку берут энергию от аккумулятора. Например, в багажнике или в дверях. Кнопка автоматического отключения такой лампочки заедает, или после дождя или стирки попадает вода, и лампочка светится круглосуточно. Потребляет она, в общем-то, немного. Но это только когда батарея бодрая. Если он устал, то достаточно даже небольшой лампочки, чтобы всего за одну ночь разрядить батарею до нуля.

      Измерение тока утечки в автомобиле мультиметром


      Мультиметр — прибор для измерения тока утечки

      Теперь рассмотрим самое главное — как измерить ток утечки в автомобиле. Все, что вам нужно, это абсолютно любой мультиметр. При измерении крайне важно придерживаться правил безопасности. Иначе можно и мультиметр сжечь, и себя поранить, и электронику автомобиля повредить.

      Алгоритм проверки следующий:

      1. Открыть капот и заблокировать кнопку, сигнализирующую системе безопасности открыть его.
      2. Перевести машину в режим парковки — выключить все, кроме того, что обычно остается в режиме ожидания. Например, будильник, запись DVR и так далее.
      3. Снимите отрицательную клемму с аккумулятора. Вопреки расхожему мнению, можно снимать плюс. Однако отключение «массы» более правильно и на 100% безопасно.
      4. Переключить мультиметр в режим измерения тока в диапазоне до 10 А. Соответственно переставить плюсовой щуп на приборе. Никогда не пытайтесь измерить ток утечки на автомобиле с помощью мультиметра с малым диапазоном (до 200 мА). В момент подключения клеммы будет бросок тока, который может не выдержать предохранитель в измерительном приборе.
      5. Присоедините один щуп мультиметра к снятой минусовой клемме, а второй к клемме аккумулятора, с которой эта клемма была снята. Такое соединение называется — в разрыв цепи. Когда вы сняли клемму, вы разорвали цепь, и теперь вы подключили к разрыву мультиметр.
      6. Если охранная сигнализация сбрасывается в результате отключения аккумулятора от бортовой сети, включите ее снова.
      7. Подождите немного. В некоторых случаях ждать не нужно — ток утечки можно обнаружить сразу. В машинах, напичканных электроникой, необходимо дать время для перехода всех систем в дежурный режим. В редких случаях приходится ждать до 5 минут. Если не обращать на это внимания, то можно беспричинно паниковать.
      8. Когда показания мультиметра выровняются, запишите их. Это ток утечки в вашем автомобиле.
      9. Во время измерений ничего не включать! Даже легкая нагрузка включается со скачком тока, что может привести к перегоранию предохранителя в мультиметре.
      10. Более того, не пытайтесь запустить двигатель, когда мультиметр в разомкнутой цепи!!! Он рассчитан всего на 10 ампер, а при работе пускателя по цепи будет протекать ток 100 – 200 А.

      Далее остается только сравнить полученные показатели с описанными выше нормами. В общем, если мультиметр измерил меньше 0,12 А (120 мА), то волноваться не о чем. Если ток утечки больше этой цифры, то следует приступить к поиску причины.

      Метод поиска причины повышенной утечки тока


      Автоматические выключатели

      В большинстве случаев поиск утечки тока в автомобиле производится путем снятия предохранителей. Для этого нужно знать, где они находятся, и за что каждый из них отвечает. Как правило, соответствующая информация наносится непосредственно на крышке блока предохранителей. Также можно попробовать ориентироваться в схеме электропроводки. Это более сложный метод, но он имеет преимущество. Дело в том, что не всегда все предохранители в машине находятся в одном месте, и «виновных» под капотом не найти.

      Метод очень прост. После измерения тока утечки мультиметр оставляют в разомкнутой цепи. Далее нужно поочередно вытаскивать из блока один предохранитель, и смотреть на устройство. Если показания не изменились, то снятый предохранитель возвращается на место, после чего вытаскивается следующий. Если ток утечки уменьшился, то нужно выяснить, за что отвечает снятый предохранитель.

      Что делать, если ток утечки выше нормы, а метод вытаскивания предохранителей не помог найти причину? В таких случаях стоит начать с проверки внештатных устройств. Например, можно попробовать снять переднюю панель с магнитолы, либо отключить совсем. Затем стоит проверить, как изменяется ток утечки при постановке автомобиля на охрану. Возможно, сигнализация потребляет слишком много.

      Если это не поможет выявить причину повышенного тока утечки, значит в салоне еще не найдены генератор, стартер и возможные предохранители.

      Сколько времени требуется току утечки для разрядки батареи?


      Таймер

      В заключение кратко рассмотрим вопрос, насколько серьезна повышенная утечка тока для конкретного аккумулятора. К счастью, это можно рассчитать. Единственная проблема здесь в том, что не всегда есть возможность узнать текущую реальную емкость вашего аккумулятора. Ведь она постоянно уменьшается с момента покупки. А при неправильном использовании через год-два может быть не более 15 — 25 ампер-часов.

      Поэтому для начала представим ситуацию, когда батарея новая. То есть его емкость составляет, скажем, 60 ампер-часов. Еще одно условие – аккумулятор должен быть полностью заряжен. Теперь возьмем большой ток утечки. Например, 5-кратный максимально допустимый показатель — 600 мА (или 0,6 А). Чтобы разрядить полностью заряженную 60-ю батарею в ноль таким током, теоретически потребуется 100 часов. Или около четырех дней.

      А теперь представьте, что будет с той же батареей, но не полностью заряженной. Такое часто случается на автомобилях с проблемным генератором, реле-регулятором или когда мало ездят, а стартер часто дергают. Например, если аккумулятор оставили на стоянке только наполовину заряженным, то ток утечки в 0,6 А «съедает» его всего за двое суток.

      Ну а по поводу аккумуляторов, в которых от первоначальной ёмкости остались только крохи, даже незначительное превышение нормы тока утечки будет проблемой. Например, через 3 – 4 года неаккуратной эксплуатации в аккумуляторе остается 15 ампер-часов. И даже меньше. Так он садится за одну ночь, когда есть превышение текущей нормы утечки. Хотя гораздо чаще это происходит из-за неполной зарядки аккумулятора от генератора.

      Краткое содержание


      Повышенная утечка тока в автомобиле является серьезной неисправностью. За норму можно смело принимать все, что меньше 120 мА. Хотя для некоторых машин это слишком много. Для измерения тока утечки нужен мультиметр и простой алгоритм действий. Найти причину чрезмерного энергопотребления также несложно. Ну а его устранение — дело техники.

      ВИДЕО: утечка тока


      Проверка тока утечки > Chroma

      Испытание на ток утечки сетевого напряжения моделирует эффект прикосновения человека к открытым металлическим частям продукта и определяет, остается ли ток утечки, протекающий через тело человека, ниже безопасного уровня.

      Обычно человек воспринимает ток, протекающий через его тело, когда он достигает или превышает 1 мА (одну тысячную ампера). Ток выше порога может вызвать неконтролируемый мышечный спазм или шок. Эквивалентная схема человеческого тела состоит из входного сопротивления 1500 Ом, зашунтированного емкостью 0,15 мкФ.

      Анализатор электробезопасности Guardian

      Chroma 19032

      Функция Twinport сокращает время проверки безопасности и устраняет потенциальные узкие места в производственной линии

      Тестер частичного разряда – 19501-K

      Chroma 19501-K

      Специально разработан для тестирования высоковольтных полупроводниковых компонентов и материалов с высокими изоляционными свойствами.

      Чтобы обеспечить потребителю запас прочности, регулирующие органы обычно требуют, чтобы продукт имел ток утечки сетевого напряжения менее 0,5 мА. Для некоторых продуктов, оснащенных вилками с 3 контактами и предупреждающими наклейками, допустимый ток утечки может достигать 0,75 мА, но типичный предел составляет 0,5 мА. Поскольку испытания Hipot обычно требуются для 100 % устройств производственной линии и поскольку испытания Hipot являются более строгими, испытания на утечку сетевого напряжения обычно назначаются как испытания конструкции или типа, а не как испытания производственной линии. Испытания на утечку сетевого напряжения обычно требуются для всех медицинских изделий в качестве производственных испытаний.

      Испытание на утечку линейного напряжения проводится с использованием схемы, аналогичной показанной на рис. 17, с измерением тока утечки при различных условиях отказа, таких как «отсутствие заземления» или при перепутанных соединениях линии и нейтрали. Сначала подается напряжение с нормальным подключением к линии и нейтрали, затем проводится испытание с обратным подключением, а затем без заземления.

      Измерение тока утечки является обязательным требованием для типовых испытаний любого продукта с питанием от сети. Лаборатория соответствия или Национальная признанная испытательная лаборатория (NRTL) обычно проводит типовые испытания на образце продукции на этапе проектирования. После завершения типовых испытаний, как правило, не требуется дальнейших испытаний на утечку на производственной основе, за исключением медиальных продуктов. Из соображений безопасности на производственной линии медицинских изделий регулярно проводятся измерения тока утечки.

      Значения UL для предельных токов утечки

      Класс Тип оборудования Максимальный ток утечки
      II незаземленный Все 0,25 мА
      I Заземлен Ручной 0,75 мА
      I Заземлен Movablebv (не ручной) 3,5 мА
      I Заземлен Стационарный, тип А 3,5 мА

      Типы тока утечки

      Существует несколько различных типов тока утечки: утечка по линии заземления, утечка через контакт/корпус (ранее корпус), утечка через пациента и вспомогательный ток через пациента. Основные различия между токами утечки зависят от того, как человек может соприкоснуться с продуктом или измерением. Например, утечка, которая будет проходить через тело человека, если он коснется внешнего корпуса продукта, будет называться утечкой касания/шасси или корпуса.

      • Утечка на землю: Ток утечки в линии измеряется при разомкнутом разъеме заземления, подключении цепи, имитирующей импеданс человеческого тела, и измерении напряжения на ней.
      • Утечка касания/корпуса (корпуса): Ток утечки в линии измеряется путем подключения цепи, имитирующей импеданс человеческого тела, к любой открытой части корпуса ИУ. Это имитирует прикосновение человека к корпусу/шасси тестируемого устройства.
      • Утечка через пациента (рабочая часть): Утечка в линии, измеренная от или между контактными частями ИУ, например, ток, который может протекать от проводов пациента и датчиков на медицинском устройстве.
      • Пациент Вспомогательная утечка: Линейный ток утечки, протекающий в пациенте при НОРМАЛЬНОМ использовании между контактными частями ИУ и не предназначенный для оказания физиологического эффекта.

      Каков безопасный уровень тока утечки?

      В зависимости от типа оборудования были определены допустимые уровни тока утечки, которые обычно указаны в соответствующем международном или региональном стандарте. Допустимые уровни тока утечки зависят от классификации конкретного типа оборудования. Основным принципом защиты от поражения электрическим током является наличие как минимум двух уровней защиты.

      Класс I

      В изделиях Класса I используется основная изоляция в сочетании с защитным заземлением. Эти продукты будут иметь шнур питания с тремя контактами, а заземляющий нож будет прикреплен к любому доступному металлу на продукте. Изделия класса I имеют более высокие допустимые токи утечки, поскольку заземление обеспечивает уровень защиты оператора и эффективно отводит токи утечки, с которыми может соприкоснуться человек. Пределы тока утечки для продуктов класса I также различаются в зависимости от того, является ли шнур питания съемным или постоянным.

      Класс II

      Изделия с двухжильным шнуром питания относятся к изделиям Класса II. Изделия класса II полагаются не только на основную изоляцию, но и на дополнительную или усиленную изоляцию. Эти изделия часто называют изделиями с двойной изоляцией, поскольку защита от ударов обеспечивается двумя слоями изоляции. Поскольку отсутствует защитное заземление для отвода избыточного тока утечки, пределы допустимого тока утечки для изделий класса II ниже, чем для изделий класса I.

      Измерение тока утечки

      Затем измеренные значения тока утечки сравниваются с допустимыми пределами в зависимости от типа тестируемого продукта (класса), точки контакта с продуктом (Земля, прикосновение, пациент) и работы продукта в нормальных условиях. и состояния единичной неисправности.

      Измерения тока утечки выполняются при включенном изделии и во всех условиях, таких как режим ожидания и полная работа. Сетевое напряжение обычно подается на изделие через разделительный трансформатор.

      Напряжение питания должно быть на уровне 110 % от максимального номинального напряжения питания и при максимальной номинальной частоте питания. Это означает, что продукт, рассчитанный на работу при 115 В переменного тока, 60 Гц и 230 В переменного тока, 50 Гц, будет испытываться при 110 % от 230 В переменного тока, что соответствует 253 В переменного тока, и при частоте сети 60 Гц.

      Измерительный прибор, именуемый MD, должен иметь входное сопротивление (Z) 1 МОм и частотную характеристику, плоскую от постоянного тока до 1 МГц. См. рисунок 20. Прибор должен показывать истинное среднеквадратичное значение. значение напряжения на измерительном импедансе или тока, протекающего через измерительный прибор, с погрешностью индикации не более ±5 %. Прибор также должен нагружать источник тока утечки с импедансом приблизительно 1000 Ом для частот от постоянного тока до 1 МГц.

      Это достигается с помощью модели человеческого тела или сети, подключенной к входу измерительного прибора. В зависимости от используемого стандарта импеданс модели человеческого тела или сети будет меняться. На рис. 20 показана модель или сеть человеческого тела, используемая в IEC60601-1 для тестирования медицинских устройств. Существует ряд имеющихся в продаже приборов, специально предназначенных для измерения тока утечки. Эти инструменты имеют все необходимые параметры точности, входного импеданса и типичных выбираемых моделей человеческого тела для нескольких популярных стандартов, встроенных прямо в инструмент.

      Токи утечки измеряются как при нормальной работе, так и при неисправностях. Нормальная работа означает, что изделие находится под напряжением как в режиме ожидания, так и в режиме полной работы. Медицинские устройства также требуют подключения любого напряжения или тока, разрешенного при нормальной работе, к частям ввода и вывода сигналов. К условиям единичной неисправности относятся размыкание защитного заземления и размыкание нулевого провода в сети. В зависимости от конструкции изделия могут возникать дополнительные условия отказа.

      Существуют некоторые общие правила, которых следует придерживаться при измерении тока утечки. Испытываемый продукт должен быть размещен на изолирующей поверхности на значительном расстоянии (20 см) от любой заземленной металлической поверхности. Измерительная цепь и кабели должны располагаться как можно дальше от неэкранированных проводов источника питания и значительно дальше от любой заземленной металлической поверхности. Обратитесь к нашей библиотеке примечаний по применению для получения дополнительной информации о тестировании токов утечки для медицинских изделий.

      О нас

      Сертификаты

      Карьера

      Условия

      Политика конфиденциальности

      Корпоративная штаб-квартира

      19772 Pauling
      Foothill Ranch, CA 92610
      Тел: 949-600-6400
      Факс: 949-600-6401

      Global Contact →

      © 2021 Chrom список рассылки

      Подпишитесь на нас

      Твиттер Фейсбук YouTube Линкедин

      Каковы технические значения тока утечки для постоянного тока? | Часто задаваемые вопросы по конденсаторам

      A

      Значения спецификации тока утечки не предписаны для постоянного тока, а вместо этого определяются значением сопротивления изоляции.

      Ток утечки можно рассчитать по заданному значению сопротивления изоляции и номинальному напряжению изделия по формуле I = V/R.

      Однако обратите внимание, что это просто значение, рассчитанное на основе значения сопротивления изоляции, указанного компанией Murata, и гарантируется только элемент сопротивления изоляции.

      1. Метод определения тока утечки по заданному значению сопротивления изоляции.

      Пример: GRM033R61h202KA12

      (1) Проверьте значение сопротивления изоляции (гарантированные рабочие характеристики) для названия продукта GRM033R61h202KA12.

      Товар Значение спецификации Условия испытаний
      (родственные стандарты: JIS C5101, IEC60384)
      Сопротивление изоляции (нормальная температура) 10000 МОм или больше Измеренная температура: нормальная температура
      Место измерения: между клеммами
      Измеренное напряжение: номинальное напряжение
      Время заряда: 1 минута
      Ток заряда/разряда: ниже или равен 50 мА

      (2) Подставьте в формулу I = V/R указанное в спецификации значение сопротивления изоляции 10 000 МОм и номинальное напряжение 50 В вместо названия изделия ГРМ033Р61х202КА12.

      (3) I = 50/10 000 МОм

      (4) I (ток утечки) = 0,005 мкА или менее

      2. Метод получения значения сопротивления изоляции из ΩF и расчета тока утечки.

      Пример: GRM188R60J106ME47

      (1) Проверьте значение сопротивления изоляции (гарантированные рабочие характеристики) для названия продукта GRM188R60J106ME47.

      Товар Значение спецификации Условия испытаний
      (родственные стандарты: JIS C5101, IEC60384)
      Сопротивление изоляции (нормальная температура) 50 ОмF или более Измеренная температура: нормальная температура
      Место измерения: между клеммами
      Измеренное напряжение: номинальное напряжение
      Время заряда: 1 минута
      Ток заряда/разряда: ниже или равен 50 мА

      (2) Согласно приведенной выше таблице, значение сопротивления изоляции GRM188R60J106ME47 в спецификации составляет 50 ΩF или более.

      (3) Единица ΩF указывает, что значение является произведением сопротивления и емкости, поэтому сопротивление изоляции получается путем деления 50 ΩF на значение емкости для данного номера продукта.

      (4) Сопротивление изоляции = 50 ΩF/10 мкФ

      (5) Сопротивление изоляции = 5 МОм (μ = 10 -6 , M = 10 6 )

      (6) Замените значение сопротивления изоляции в спецификации 5 МОм и номинальное напряжение 6,3 В для наименования изделия GRM188R60J106ME47 в формулу I = V/R.

      (7) I = 6,3/5 МОм

      (8) I (ток утечки) = 1,26 мкА или меньше

      Ссылка
      Спецификация значения сопротивления изоляции и единица измерения
      Значение сопротивления изоляции обозначается в единицах «МОм», «ОмФ» или «МОм・мкФ». Значение спецификации отличается в зависимости от целевой емкости. Он определяется как произведение номинального значения емкости и сопротивления изоляции (произведение CR).

      Спецификация по значениям емкости и сопротивления изоляции

      Группа Группа 1 (C < менее 1 мкФ) Группа 2 (C ≥ 1 мкФ или более)
      Спец. значение Емкость C ≦ 0,047 мкФ: более 10000 МОм
      C > 0,047 мкФ: более 500 Ом F
      50 ОмF или более
      Условия испытаний Измеренная температура: нормальная температура
      Место измерения: между клеммами
      Измеренное напряжение: номинальное напряжение
      Время заряда: 2 минуты
      Ток заряда/разряда: ниже или равен 50 мА
      Измеренная температура: нормальная температура
      Место измерения: между клеммами
      Измеренное напряжение: номинальное напряжение
      Время заряда: 1 минута
      Ток заряда/разряда: ниже или равен 50 мА

      *Что такое ΩF?

      Ом Фарады (ОмФ) — одна из единиц измерения сопротивления изоляции.

      Если значение сопротивления изоляции указано как произведение номинального значения емкости и сопротивления изоляции (произведение CR), оно выражается в единицах ΩF.

      Вообще говоря, сопротивление изоляции определяется на единицу емкости (мкФ). Однако в случае конденсаторов большой емкости, где сопротивление изоляции изменяется в зависимости от емкости, в качестве единицы измерения используется ΩF, а заданное значение сопротивления изоляции определяется в соответствии со значением емкости.

      *Что такое сопротивление изоляции?

      Как измерить ток утечки цифровым мультиметром?

      Что такое ток утечки? Ток утечки в электрической цепи — это один из типов проблем с током, который течет из цепи в «землю».

      Чтобы понять заземление, представьте себе обычную заземленную розетку в США. Розетка с заземлением — это розетка с тремя отверстиями вместо двух. Чуть большее отверстие, расположенное под двумя вертикальными прорезями, — это земля.

      Позволяет безопасно возвращать электричество из цепи в случае «короткого замыкания». Без заземления короткое замыкание было бы опасно для цепи, для используемого вами устройства или для вас.

      Обычно электрический ток течет от положительной стороны (правое отверстие) к отрицательной стороне слева, с заземлением для безопасного «возврата» электричества.

      Если оставить в стороне пример с розетками, то по-прежнему работает любая электрическая цепь. В нормальной цепи почти нет утечки из цепи в землю.

      Проблема тока утечки заключается в утечке тока из нормальной цепи, которая течет от плюса к минусу в заземленную часть цепи. В лучшем случае это означает потерю эффективности, но ток утечки также может вызвать множество других проблем.

      Почему возникает проблема с током утечки?

      Хотя небольшая утечка всегда будет иметь место, заметное изменение может быть опасным или даже фатальным. Неправильно заземленное устройство может попасть в человека, чего мы всегда хотим избежать.

      При работе с электричеством мы всегда хотим держать его подальше от себя и держать в цепи.

      На менее серьезном уровне распространенная проблема с током утечки заключается в том, что он без необходимости отключает некоторые розетки GFCI или просто вызывает повышение напряжения, что может вызвать проблемы в приборах или цепях, с которыми вы работаете.

      Иногда такое повышение напряжения может «взорвать» ваше устройство. В других случаях ток утечки может свидетельствовать о повреждении изоляции, что является проблемой, которую следует устранять как можно скорее. Опять же, мы хотим, чтобы электричество оставалось внутри цепи, а также внутри изоляции.

      Измерение утечки как тока

      Многие измерения, которые вы выполняете с помощью мультиметра, являются измерениями напряжения. Напряжение — это общая мощность цепи или электрического компонента. С током утечки вы хотите измерить ток.

      Если напряжение можно сравнить с измерением ширины классической водопроводной трубы, показывающей, сколько воды может пройти через нее в любое время, то ток будет мерой того, сколько воды действительно проходит через нее. В электрической цепи ток является мерой того, сколько электричества протекает через цепь.

      Чтобы измерить ток, вам придется перехватить цепь. Таким образом, вы технически строите обход текущего потока, на котором вы измеряете ток. Это также означает, что вам придется временно разорвать цепь.

      Как измерить ток утечки с помощью мультиметра

      Многие цифровые мультиметры имеют функцию, позволяющую измерять ток. Как вы понимаете, это значительно упрощает выполнение теста.

      Перед тем, как приступить к измерению тока утечки, дважды проверьте свое руководство, чтобы узнать, куда вставлять щупы. Помните, что не каждый тест требует, чтобы ваши лиды находились в одной и той же позиции.

      После того, как вы установили на мультиметре текущую настройку и разместили провода в нужном месте. Если у вас есть цифровой мультиметр с ручным управлением, выберите правильный диапазон.

      Если вы не уверены в диапазоне, лучше начать с высокого уровня и постепенно снижаться, пока не окажетесь в нужном диапазоне. Это предотвращает перегрузку счетчика.

      Теперь поместите каждый провод в одну точку цепи так, чтобы один конец был ниже другого. Лучший способ сделать это — использовать чистые и полностью закрытые зажимы типа «крокодил».

      Как только зажимы будут на месте, это создаст перехват, о котором мы говорили ранее. Через некоторое время вы можете прочитать ток на экране.

      Как измерить ток утечки с помощью токоизмерительных клещей

      Если вы подозреваете, что регулярно сталкиваетесь с током утечки, возможно, вы захотите инвестировать в токоизмерительные клещи. Как следует из названия, это оборудование идеально подходит для измерения тока утечки.

      Многие цифровые мультиметры снабжены токоизмерительными клещами в качестве аксессуара, но вы также можете приобрести их как отдельный продукт.

      Чтобы использовать клещи для измерения тока утечки, поместите клещи клещей вокруг проводника. Это автоматически запускает процесс считывания и устраняет перехват цепи, как мы видели при измерении тока утечки с помощью цифрового мультиметра.

      Как измерить ток утечки в автомобиле

      Одним из распространенных мест, где вы можете обнаружить ток утечки, является ваш автомобиль. Поскольку это так распространено, мы хотим обсудить это отдельно, хотя основы не будут отличаться от того, что мы обсуждали до сих пор.

      Для измерения тока утечки в автомобиле убедитесь, что ваш автомобиль выключен и ключ не находится в замке зажигания.

      Чтобы измерить ток утечки в автомобиле, переключите мультиметр на измерение постоянного тока, подключите провода к нужным портам и подсоедините один провод к отрицательной клемме автомобильного аккумулятора, а другой провод к разным проводам.

      Когда вы обнаружите большую разницу в показаниях, вы обнаружили ток утечки, который необходимо устранить.

      Вывод

      Теперь вы знаете, как измерить ток утечки цифровым мультиметром. Обязательно прочтите руководство к мультиметру и выполните «пробный запуск», прежде чем пытаться измерить ток утечки.

      Если вы все еще не знаете, как это сделать, лучше всего обратиться к профессионалу.

      Всегда соблюдайте все инструкции по технике безопасности и дважды проверяйте, отключена ли цепь.

      Почему протекает автомобильный аккумулятор? (Причины, решения, часто задаваемые вопросы)

      Если ваш автомобильный аккумулятор протекает, вам необходимо как можно скорее что-то с этим сделать.

      Но, что вообще вызывает утечку автомобильного аккумулятора ?

      И что более важно, что можете вы сделать с этим?

      В этой статье мы ответим на эти вопросы, укажем на простое решение для ремонта автомобильного аккумулятора и рассмотрим некоторые часто задаваемые вопросы.

      Эта статья содержит
      • Почему протекает аккумулятор автомобиля?
      • Опасен ли протекающий автомобильный аккумулятор?
      • Что делать, если автомобильный аккумулятор протекал?
      • Простое решение проблемы протечки автомобильного аккумулятора
      • 7 часто задаваемых вопросов о протечке автомобильного аккумулятора
        • Каковы симптомы протечки автомобильного аккумулятора?
        • Какая жидкость вытекает из автомобильного аккумулятора?
        • Что делать, если я коснусь содержимого протекшего автомобильного аккумулятора?
        • Как очистить заржавевшие клеммы аккумулятора?
        • Как утилизировать протекший автомобильный аккумулятор?
        • Почему нельзя выбрасывать разряженный автомобильный аккумулятор в мусорное ведро?
        • Что такое необслуживаемые аккумуляторные батареи?

      Давайте приступим.

      Почему течет автомобильный аккумулятор?

      Первое, что вы должны знать, это то, что утечки автомобильного аккумулятора случаются редко.

      Обычно это происходит только в том случае, если ваша батарея очень старая или повреждена.

      С учетом вышесказанного, вот несколько распространенных причин протечки аккумулятора:

      1. Перезаряженный аккумулятор

      Перезаряд аккумулятора является одной из наиболее распространенных причин протечки аккумулятора.

      Когда это происходит, электролит в аккумуляторе закипает, из-за чего из вентиляционных крышек выходит кислотный пар. Пар собирается на поверхности батареи, из-за чего устройство выглядит так, будто оно потеет.

      Затем кислота загрязняет металлические части батареи, вызывая ее коррозию.

      Это также один из самых простых способов заржаветь клеммы аккумулятора.

      В более экстремальных случаях газы в аккумуляторе могут накапливаться и даже вызывать его взрыв.

      Что вызывает перезарядку?

      Обычно это результат неисправности генератора в системе зарядки автомобиля.

      Интеллектуальные зарядные устройства, которые определяют, когда батарея полностью заряжена, могут помочь избежать этого.

      2. Это старая батарея

      Чем дольше используется автомобильный аккумулятор, тем менее надежным он становится и тем более подвержен протечкам. Автомобильные аккумуляторы обычно служат в среднем около 4 лет, хотя литиевые батареи в гибридных автомобилях рассчитаны на более длительный срок службы.

      3. Переполненные батарейные отсеки

      Если ваш автомобильный аккумулятор не является необслуживаемым аккумулятором, время от времени его необходимо доливать дистиллированной водой. К сожалению, переполнение аккумуляторной батареи этой водой может привести к ее переполнению и разливу.

      4. Треснувший аккумулятор

      Трещины в аккумуляторе могут образоваться при чрезмерной тряске или неправильном закреплении аккумулятора в незакрепленных кронштейнах. Химическая реакция в аккумуляторе также может привести к его вздутию, образованию трещин, из которых может просачиваться раствор электролита.

      5. Аккумулятор перевернулся

      В ходе химической реакции внутри аккумулятора выделяется некоторое количество газообразного водорода, который необходимо выпустить наружу. Это одна из причин, по которой камеры ваших свинцово-кислотных аккумуляторов не могут быть полностью герметизированы.

      Если батарея установлена ​​под углом или случайно опрокинута, раствор электролита внутри прольется на каждую ячейку батареи и, возможно, выльется из вентиляционной крышки. Если оставить ее в таком состоянии, элементы батареи могут высохнуть и закоротиться, что сократит срок службы и эффективность вашей батареи.

      6. Расширение пластин аккумуляторной батареи

      Перегрев двигателя или чрезмерная зарядка могут привести к чрезмерному нагреву пластин аккумуляторной батареи. Хотя это случается редко, раствор электролита в аккумуляторе может выплеснуться, что приведет к утечке.

      7. Воздействие экстремально холодных погодных условий

      Жидкость аккумулятора может замерзнуть при воздействии низких температур, создавая достаточное давление на каждую ячейку аккумулятора, чтобы вытолкнуть корпус аккумулятора наружу. Затем корпус батареи может треснуть, что в конечном итоге приведет к утечке.

      8. Сульфатация

      Сульфатация – это образование кристаллов сульфата свинца на поверхности пластин аккумулятора. Чрезмерное сульфатирование может увеличить вероятность выкипания кислоты, выплескивания раствора серной кислоты из батареи.

      Опасен ли протекающий автомобильный аккумулятор?

      Да , это опасно.

      Содержимое автомобильного аккумулятора является кислотным.

      А поскольку кислота вызывает коррозию, она может повредить одежду, вызвать раздражение кожи и вызвать коррозию металла, если ее не очистить.

      Газообразный водород, образующийся в аккумуляторе, также летуч и легко воспламеняется. Любое его чрезмерное накопление подвергает риску вашу жизнь и жизнь вашего автомобиля.

      Что делать, если аккумулятор автомобиля протекал?

      Не прикасайтесь к содержимому протекающей батареи и планируйте заменить ее как можно скорее .

      Если ваш автомобиль не заводится, не спешите за соединительными кабелями, чтобы запустить его , пока есть утечка. Искры могут воспламенить летучие газы, выходящие из аккумулятора, и вызвать взрыв.

      Итак, как легко решить эту проблему?

      Простое решение проблемы утечки автомобильного аккумулятора

      Хранение поврежденного аккумулятора в автомобиле не только опасно для вашего автомобиля, но и представляет потенциальную опасность для вашего здоровья.

      Самый безопасный вариант — заменить батарею как можно скорее. Поскольку ездить с разряженным аккумулятором не рекомендуется, вместо этого вам следует вызвать механика.

      Чтобы помочь с заменой автомобильного аккумулятора, убедитесь, что вы нашли механика, который:

      • Сертифицирован ASE
      • Использует только высококачественные запасные части и инструменты
      • Предлагает гарантийное обслуживание

      RepairSmith отвечает всем этим требованиям и даже больше!

      RepairSmith — это удобное решение для ремонта и обслуживания мобильных автомобилей.

      Вот почему вы можете захотеть, чтобы они занимались обслуживанием и ремонтом вашего аккумулятора:

      • Замену и ремонт можно произвести прямо на подъездной дорожке
      • Онлайн-бронирование — это удобно и просто
      • Профессиональные, сертифицированные ASE технические специалисты обслуживают автомобиль осмотр и обслуживание
      • Конкурентоспособные и авансовые цены
      • Ремонт проводится с использованием высококачественного оборудования, инструментов и запасных частей
      • RepairSmith предоставляет 12-месячную гарантию на все ремонтные работы с пробегом 12 000 миль

      Хотите узнать, сколько будет стоить замена новой батареи?

      Это зависит от марки и модели вашего автомобиля, а также от места ремонта. Замена аккумулятора Honda Civic стоит в среднем около 198 долларов, а для Ford Escape — 220 долларов.

      Для точной оценки стоимости замены батареи заполните эту онлайн-форму.

      Теперь, когда вы знаете, что вызывает утечку автомобильного аккумулятора и как ее устранить , давайте рассмотрим некоторые связанные часто задаваемые вопросы.

      7 Часто задаваемые вопросы об утечках автомобильных аккумуляторов

      Вот несколько ответов на вопросы, которые могут у вас возникнуть в связи с утечками автомобильных аккумуляторов.

      1. Каковы симптомы протечки автомобильного аккумулятора?

      Симптомы, которые обычно сопровождают течь автомобильного аккумулятора, включают:

      • Пузырящаяся жидкость просачивается через вентиляционную крышку.
      • Корпус аккумулятора вздулся или деформировался.
      • От раствора серной батареи исходит запах тухлых яиц.
      • Вокруг колпачков клемм аккумулятора образовалась заметная коррозия.
      • Автомобильный аккумулятор «запотевает», при этом на поверхности образуются капли кислой влаги.
      • Уровень жидкости в аккумуляторе постоянно низкий, несмотря на то, что он был недавно заполнен.

      Если на вашем автомобильном аккумуляторе есть какие-либо контрольные признаки, указанные выше, вероятно, он поврежден и его следует заменить.

      2. Какая жидкость протекает из автомобильного аккумулятора?

      Свинцово-кислотный аккумулятор вашего автомобиля содержит раствор серной кислоты в воде.

      Итак, если есть утечка, не течет ли ваш автомобильный аккумулятор кислота ?

      Почти наверняка!

      Единственный раз, когда это , а не кислота, это если это перелив дистиллированной воды от переполнения.

      3. Что делать, если я коснусь содержимого протекшего автомобильного аккумулятора?

      Если вы случайно коснулись аккумуляторной кислоты, немедленно промойте кожу холодной водой.

      Если по какой-либо причине он попал в глаза, тщательно промойте их водой и немедленно обратитесь к врачу.

      По этим причинам гораздо лучше доверить механику устранение течи автомобильного аккумулятора и не заниматься этим самостоятельно.

      4. Как очистить заржавевшие клеммы аккумулятора?

      Коррозия автомобильного аккумулятора почти неизбежна по мере старения аккумулятора. Корродированная клемма аккумулятора будет иметь меньшую электрическую связь с разъемами кабеля аккумулятора, что снизит его эффективность.

      Чтобы продлить срок службы и повысить производительность автомобильного аккумулятора, необходимо удалить образовавшуюся коррозию на клеммах.

      Хотя это то, что вы можете сделать самостоятельно, лучше поручить это механику, так как в идеале вы должны снять аккумулятор с автомобиля, прежде чем очищать его от коррозии.

      Вот описание того, что будет делать ваш механик0025, затем положительную клемму (+). Эта последовательность необходима, чтобы избежать поражения электрическим током.

    • Проверьте каждый кабель аккумулятора на наличие повреждений или коррозии. Поврежденные кабели следует заменить.
    • Нанесите на ржавую клемму аккумулятора пищевую соду , затем налейте немного воды, чтобы получить химическую реакцию. Пищевая сода нейтрализует кислотную коррозию. В качестве альтернативы можно использовать чистящее средство для аккумуляторов. Если аккумулятор не снят с автомобиля, можно использовать пластиковое ведро для сбора любых жидкостей в процессе очистки.
    • Сотрите коррозию с помощью инструмента, такого как проволочная щетка.
    • Промойте и высушите очищенные участки.

    5. Как утилизировать протекший автомобильный аккумулятор?

    Мастерская, занимающаяся заменой новой батареи, может помочь утилизировать старую батарею. Кроме того, вы можете обратиться за помощью в местный центр утилизации. Другие мастерские, скорее всего, за определенную плату также захотят помочь избавиться от старой, поврежденной или разряженной батареи.

    Однако ни при каких обстоятельствах не выбрасывайте поврежденную батарею в мусорное ведро.

    6. Почему нельзя выбрасывать разряженный автомобильный аккумулятор в мусорное ведро?

    Свинец и кислота опасны для дикой природы и окружающей среды.

    Свинцово-кислотная батарея была определена Агентством по охране окружающей среды США как токсичные отходы в 1985 году. Если вы не хотите, чтобы вас оштрафовали на крупный штраф, добросовестно утилизируйте разряженную батарею.

    FYI : даже бытовые батареи, такие как литиевая батарея или щелочная батарея (которая содержит гидроксид калия) не следует выбрасывать в мусор из-за их химического состава.

    7. Что такое необслуживаемые аккумуляторные батареи?

    Необслуживаемые аккумуляторы представляют собой герметичные аккумуляторные блоки, химический состав которых немного отличается. Они потребляют меньше воды, чем старые типы аккумуляторов, и не нуждаются в периодической доливке дистиллированной водой.

    Однако они не свободны от ошибок.

    Они могут быть повреждены и вызвать утечку, и часто имеют установленный срок службы, после которого их необходимо заменить.

    Заключительные мысли

    Утечка из автомобильного аккумулятора (или из любого аккумуляторного блока, если на то пошло) всегда вызывает беспокойство. Помните, что некоторые батареи могут содержать опасные материалы, например серную кислоту, и с ними нужно обращаться профессионально.

    К счастью, чтобы безопасно заменить автомобильный аккумулятор, можно положиться на RepairSmith.

    Свяжитесь с ними, и их механики, сертифицированные ASE, постучат в вашу дверь, готовые починить протекающие автомобильные аккумуляторы!

    Отслеживание разряда батареи (утечка/заедание)

    Разряд батареи («утечка электричества») трудно устранить; причиной может быть что угодно: от плохой изоляции до неисправной печатной платы или даже устройства, которое кто-то подключил и забыл вынуть (по иронии судьбы, я разрядил аккумулятор, оставив считыватель OBD подключенным — это не то, что вы можете легко видеть).

    Типичный недорогой мультиметр приемлемого качества

    Таким образом, первым шагом в этом процессе является удаление таких вещей, как гаджеты Bluetooth, OBD-устройства, все, что подключено к USB-портам (включая пустые кабели!), и т. д., и см. если это решит проблемы. Плохо сделанный кабель может потреблять энергию сам по себе; Speedpass может быть даже проблемой (Уолт писал, что однажды детская игрушка на заднем сиденье держала модули Bluetooth активными всю ночь, вызывая утечку энергии). Проверка, чтобы убедиться, что проблема не в плохом аккумуляторе, является хорошим следующим шагом.

    Двигаясь дальше, пожалуйста, помните, что 12 В постоянного тока на самом деле являются огромным количеством энергии для человеческого тела. Это может иметь большее влияние, чем 120 В переменного тока. Если вы вызовете короткое замыкание, вы можете вызвать пожар или серьезно пораниться. Относитесь к мощности вашего автомобиля с уважением.

    Наиболее важным инструментом в этом процессе является не сложный компьютерный считыватель, а простой измеритель, который может измерять от десяти ампер до миллиампер; обычно это цифровой мультитестер. Они недороги даже для достаточно хороших моделей и полезны в других аспектах жизни. Измерение производится от аккумулятора до отрицательного заземления двигателя, поэтому аккумулятор необходимо отсоединить и провести через измеритель. а не двигатель должен работать или запускаться, пока счетчик находится на линии. Это помогает иметь высококачественные провода для мультиметра — Amazon может быть не лучшим местом для их покупки.

    Магазины автозапчастей продают недорогие клеммы для аккумуляторных кабелей; это достаточно хороший способ подключить мультиметр к цепи (см. иллюстрацию).

    Как правило, компьютерные модули в современных автомобилях потребляют один или два ампера, когда автомобиль работает или только что был выключен; но через некоторое время они перейдут в режим ожидания или в спящий режим, суммарно потребляя менее 30 миллиампер (мА). Это «пока» частично зависит от того, как запрограммирован автомобиль — многие современные Mopar, начиная с 1999, позволяет настроить «через x минут выключить радио/свет/и т. д.». предпочтения с маршрутного компьютера или приборной панели.

    Все, что поддерживает работу шины электроники в более современных автомобилях (Daimler и выше), может привести к потреблению почти одного ампера (0,8 ампера).

    сообщите об этом объявлении Пока у нас есть следующие шаги:

    1. Припаркуйте машину и выключите ее.
    2. Подождите несколько минут, пока все внутренние системы не будут выключены; открытие дверцы должно автоматически выключать радио (на некоторых моделях, включая ProMaster, этого нет).
    3. Отключите минусовую землю и подключите мультиметр к этой цепи, чтобы земля проходила через измеритель.
    4. Подождите несколько минут, пока цепь не стабилизируется.
    5. Теперь подойдите к панели предохранителей и начните вытаскивать предохранители по одному и посмотрите, когда (и насколько) упадет энергопотребление.

    Возможно, компьютер трансмиссии потребляет почти ампер, который при выключенном двигателе иногда проверяет систему улавливания паров топлива. Отключение PCM (компьютера трансмиссии) может исключить эту возможность.

    Альтернативный метод, предложенный давним техническим специалистом Chrysler Уолтом МакКристалом, немного проще: подключить лампу между клеммой аккумулятора и кабелем, заменив мультиметр, чтобы обеспечить более сильный визуальный сигнал. Это должна быть лампа накаливания, а не светодиод, чтобы использовать достаточный ток. Предварительно подключенные лампы доступны на ebay, или вы можете создать свои собственные с помощью припоя и качественного провода, просто будьте осторожны, чтобы не закоротить (соединить плюс и минус вместе) пальцами — будьте осторожны, чтобы не закоротить, и точка. Обратите внимание, что индикатор провода, как и мультиметр, проходит между отрицательная клемма аккумулятора и отрицательный кабель.

    Уолт писал: «Оранжевое свечение нити накала может разрядить аккумулятор за ночь; тусклое красное свечение может быть приемлемым. Показанная выше лампа может быть типичной лампой стояночного фонаря 1157. Я использовал меньшие лампы бокового маркера «арахис», такие как 194 лампы. 1157 — это лампа с двумя нитями накала, потребляющая 2,1 или 0,59 А при полной яркости в зависимости от нити накала; лампа 194 потребляет примерно половину тока и может быть лучшим выбором для демонстрации малых токов».

    Он добавил:

    Новые автомобили имеют модули, которые остаются активными в течение нескольких минут после выключения. Не позволяйте этому давать вам ложную тревогу о потреблении тока при обычном отключении питания. Через несколько минут, когда модули перейдут в спящий режим, ток должен упасть до пары десятков миллиампер (максимум).

    Многие магазины автозапчастей предлагают комплексный тест аккумулятора/стартера/зарядки/пульсации/тяги с распечаткой на стоянке, если на счетчике можно кого-то избавить. Этот электрический тест на «здоровье» выполняется быстро и легко.

    Упоминание о «прерывистости» уместно. Некоторые текущие проблемы с розыгрышем возникают не постоянно.

  • Добавить комментарий

    Ваш адрес email не будет опубликован.
