Как подключить противотуманки — подключение противотуманок
Правильная комплектация автомобиля — это гарантия безопасности и водителя, и пассажиров. Частые поездки и путешествия на автомобиле становятся прямым доказательством того, как сложно автовладельцу обходиться без противотуманных фар. Даже небольшие перемены погоды способны нарушить привычное движение, если автомобиль эксплуатируется без «противотуманок».
Для их установки нужно не так уж и много: противотуманки, необходимые инструменты и схема подключения противотуманок, которая на самом деле довольно проста. Качественные противотуманные фары лучше покупать на авторынке, так как именно там специалисты посоветуют не только нужную модель, но и подскажут, как ее подключить.
Зачем же они нужны
Основной задачей противотуманных фар является четкая подача света. Точная регулировка фар дает возможность освещения пути на расстояние в десять метров. А этого вполне хватает при езде на невысокой скорости даже в очень ненастную погоду. Регулируются противотуманки непосредственно во время установки. Верная регулировка угла падения света — залог качественного освещения дороги.
Подключить фары-противотуманки несложно, главное — иметь хотя бы основные навыки работы с автомобильными инструментами и знать, где и что находится.
Инструкция по подключению
Кнопка включения противотуманок
Для выполнения задачи нужны:
- противотуманки,
- реле и колодка противотуманных фар,
- кнопка включения,
- 15-ти амперный предохранитель,
- провода, изолента.
Если имеется опыт подключения автомагнитолы, то будет еще проще, несмотря на некоторые отличия.
Схема прокладки проводов
Для начала нужно снять клеммы с аккумулятора и убрать главную панель, под которой находится пара лампочек от подсветки печного регулятора. Сами лампочки не понадобятся, а вот провода — как раз наоборот. Проведя до самого конца по проводу, можно нащупать двухконтактный разъем. Именно к нему и нужно крепить первый контакт реле. Итак, первый провод необходимо подсоединить к разъему печной подсветки, другой — к кнопке.
Электрическая схема подключения
Затем провод нужно подвести к реле, чтобы таким образом получить 12-вольтную цепь от автогабаритов и реле контакт 85. Процесс подключения нельзя назвать сверхзамысловатым, поэтому он под силу даже новичкам. Кстати, реле можно спрятать куда угодно, как удобно водителю, например, за приборную панель.
Далее нужно протянуть контакт под номером 87 к аккумулятору под педалями. Только здесь важно установить предохранитель и лучше — ближе к аккумулятору. 86-й контакт отправляется на кузов.
И в заключение, самое главное — противотуманные фары. Каждая из них имеет по два провода: на плюс и минус. Плюсы от одной и другой фары нужно соединить между собой и направить на аккумулятор. После этого поднять их на реле таким образом, чтобы провода были незаметны, и затем подключить к разъему под 30-м номером. Минус отправляется на кузов. А теперь можно убедиться в исправности противотуманок. Не стоит сразу же собирать конструкцию, важно удостовериться, что все работает и подсоединено достаточно надежно, нигде не коротит. Оголенные провода обезопасить изолентой. И это все!
Все подключено
Если же противотуманки не работают, возможно, неправильно подключены разъемы реле, которое при правильной установке должно издавать щелчки. Исправление неполадок в этом случае спасет ситуацию.
На сегодняшний день есть некоторые правила, связанные с тем, как установить противотуманки. Они прописаны в своде Правил Дорожного Движения. Здесь же находится и сама схема подключения данных фар, предназначенная в помощь малоопытному водителю.
Установка и требования к ней
После установки необходимо отрегулировать
Четкость границ пучка света вверху гарантирует отличное освещение пути, иными словами, распространение света должно находиться над горизонтальной плоскостью.
В случае, если схема подключения предполагает оборудование фарами нижней части автомобиля, потребуются заглушки. Они представляют собой предохранительные решетки, защищающие фары от ударов камней, палок и прочих неприятностей, которые угрожают сохранности фар во время езды. Заглушка убережет детали при любых обстоятельствах.
За чистотой установленных фар важно постоянно следить при помощи полировки. Это увеличивает срок службы оборудования и делает более четким рассеивание света.
Таким образом, правильное следование описанным правилам позволит установить противотуманки самостоятельно, без затрат денег и ожидания очередей на СТО.
Видео
Как установить ПТФ на ВАЗ 2109 можно увидеть в следующем видеоролике:
Установка противотуманных фар (инструкция по установке ПТФ)
Безопасное передвижение автомобиля в любых дорожных условиях зависит от комплектации машины. Автопроизводители не на все модели устанавливают противотуманки. Густой туман зачастую заставляет водителей останавливаться, особенно ночью. Решить эту проблему поможет установка противотуманных фар (ПТФ).
Главной целью противотуманных фар является точная подача света перед автомобилем. Точно отрегулированные ПТФ освещают путь длиной в 10-15 м. Этого достаточно для безопасного передвижения в тумане с небольшой скоростью. А так как дорожные условия не всегда бывают плохими для управления автомобилем, водитель должен иметь возможность самостоятельно включать и выключать дополнительное освещение.
Регулировать положение противотуманных фар необходимо в процессе их установки. На эту процедуру нужно отвести максимум времени, терпения и внимания.
Особенности установки противотуманных фар
Перед покупкой противотуманных фар автовладельцу следует определиться с местом их установки на авто. Многие иномарки имеют в переднем бампере специальные ниши, предназначенные для установки дополнительной оптики.
Некоторые поклонники внедорожников монтируют дополнительные фонари на уровне со штатной оптикой или на крыше автомобиля. В этом случае подойдут ПТФ любого размера и формы. Важно, чтобы в комплекте были подходящие кронштейны для их надежного крепления.
Кроме самих противотуманных фар в магазине или на рынке нужно приобрести некоторые дополнительные материалы для их установки:
- электрические провода,
- клеммы для соединения проводов,
- кнопку или ручку включения «противотуманок»,
- предохранитель на 20-30 А,
- четырехконтактное реле.
Подготовка к установке ПТФ на автомобиль
Установка противотуманных фар своими руками возможна при минимальных знаниях физики и умении держать в руках отвертку и гаечные ключи. В этом случае лучше всего работать в гараже, оснащенном смотровой ямой. Автомобилист должен запастись терпением, а работу вести без спешки, точно следуя технологической инструкции по установке. Перед началом работ лучше ознакомиться с рекомендациями производителя, найти электрическую схему для своего автомобиля.
Если же у автовладельца «руки растут не из того места», то лучше доверить эту работу автомобильному электрику. Так удастся избежать дополнительных сложностей и поломок.

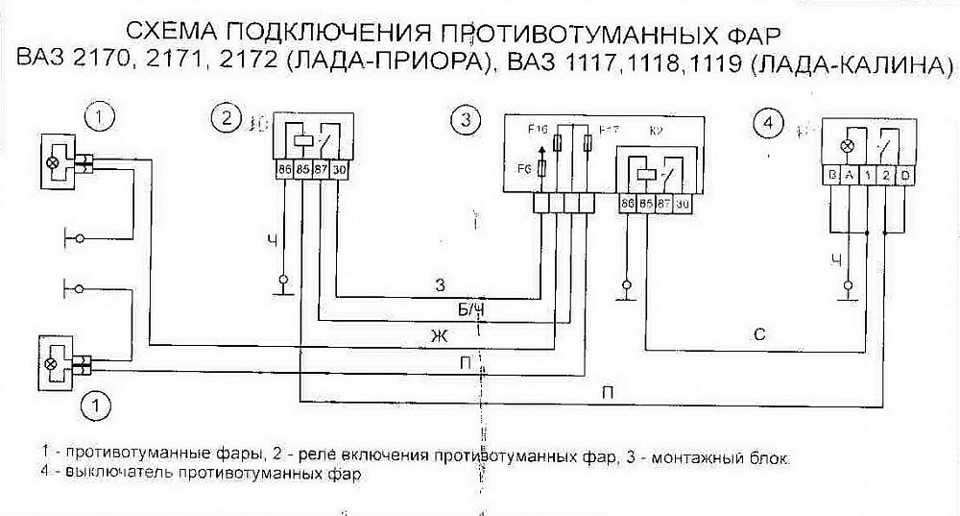

Схема подключения противотуманных фар
Противотуманные фары можно подключить в автомобиле разными способами, принцип действий будет примерно одинаков. Наибольшей популярностью пользуется схема подключения противотуманных фар через реле (смотрите на видео выше). При этом нужно обратить внимание на маркировку ПТФ, если на них указана сторона установки (левая или правая), то важно не перепутать их местами.
Почти все иномарки имеют электроподготовку для установки противотуманных фар. Чтобы убедиться в этом, необходимо заглянуть в блок предохранителей. Если в нем есть свободные клеммы для реле с надписью «fog lamp relay», то подготовка выполнена производителем. А под бампером, скорее всего, можно обнаружить провода с клеммами для подключения ПТФ. Работа по установке противотуманных фар в таком авто значительно упростится.
Установка противотуманных фар своими руками
В процессе установки противотуманных фар придется осуществить несколько этапов:
- установка фар в бампер,
- протяжка проводов,
- подключение реле и предохранителя,
- монтаж кнопки или замена ручки переключения поворотов и света фар.
Каждая модель автомобиля имеет свои особенности, поэтому заранее необходимо выяснить нюансы подключения ПТФ на автомобильных форумах или у коллег с аналогичными машинами. Начинать работу по установке противотуманок в машину следует с отсоединения минусовой клеммы аккумулятора.
Установка противотуманных фар в передний бампер
Многие автомобилисты на данном этапе сталкиваются с проблемой снятия бампера. Облегчить задачу поможет смотровая яма или подъемник. Вот несколько простых советов, которые облегчат установку ПТФ в передний бампер:
- Предварительно нужно подготовить место, куда снятый бампер можно будет положить.
- Не нужно спешить и сильно дергать бампер, иначе пластик может треснуть.
- Когда бампер будет снят, необходимо аккуратно вырезать отверстия в соответствующих местах под установку противотуманных фар. Лучше делать эту операцию, начиная с малого отверстия, постепенно подгоняя его под размер каждой фары (так удастся избежать образования щелей, через которые в ПТФ будет в дальнейшем проникать влага и пыль).
- К некоторым противотуманкам продаются специальные декоративные заглушки, которые подбираются по модели автомобиля и даже по цвету бампера. При наличии таких заглушек, процесс подгонки отверстий в бампере под противотуманные фары намного упрощается.
- Далее останется прикрутить к бамперу крепления, а затем с их помощью закрепить и сами фары.
Когда обе противотуманки будут установлены на места, после монтажа бампера на автомобиль, к ним подключаются разъемы проводов питания.
Протяжка проводки для подключения ПТФ
От кнопки или ручки включения противотуманных фар нужно протянуть провода к блоку предохранителей. Для этого понадобится несколько проводов длиной от 20 см до 1,5 м (в зависимости от схемы подключения и особенностей конкретного автомобиля).
Смысл подключения достаточно простой: выключатель должен включить реле, которое в свою очередь замкнет цепь питания и подаст напряжение на противотуманки. Эту работу проще всего выполнить по универсальной схеме, подходящей практически для любой марки авто (см. видео выше).
На машинах, имеющих заводскую подготовку для подключения ПТФ все намного проще. В ином случае, проводку придется проложить самостоятельно.
- Плюсовые контакты каждой фары соединяются между собой, а затем одним общим проводом подключаются к соответствующему реле цепи питания, согласно схемы подключения ПТФ.
- Минусовой контакт каждой противотуманной фары соединяется с кузовом или шасси автомобиля. Место соединения должно быть хорошо зачищено от краски, ржавчины и грязи.
- Все дополнительные провода лучше зафиксировать к элементам кузова или другой проводке пластиковыми хомутами или изолентой.
Ну а вставить в соответствующее посадочное гнездо реле и предохранитель большого труда не составит.
Монтаж выключателя противотуманных фар
В зависимости от модели автомобиля противотуманные фары могут включаться отдельной кнопкой в блоке управления включением-выключением света автомобиля или же ручкой включения указателей поворотов и фар.
В последнем случае необходимо будет демонтировать данный узел и установить на его место новый блок, оснащенный выключателем противотуманных фар. При выполнении этой работы важно подобрать все крепежные элементы кожухов и панелей, тогда демонтаж не принесет дополнительных проблем со сломанными пластиковыми деталями.
После выполнения всех этапов установки ПТФ остается проверить последовательность подключения, надежность крепежа соединений, присоединить минусовую клемму к аккумулятору и выполнить пробное включение противотумнок. Если включение и выключение противотуманных фар происходит в штатном режиме, необходимо провести точную регулировку светового потока по высоте (см. схему регулировки). В дальнейшем не забывайте регулярно очищать противотуманки от грязи и своевременно менять перегоревшие лампочки.
Видео-инструкция по установке штатных ПТФ на Ладу Калину
Как установить противотуманные фары: пошаговое руководство
Установить или заменить противотуманные фары в автомобилях, которые уже оснащены ими, очень просто. Однако автомобили, не оснащенные противотуманными фарами, также могут быть прикреплены к ним. Здесь мы собираемся продемонстрировать , как установить противотуманные фары , используя заводские противотуманные фары, рамку и комплект проводки.
Подойдите к аккумулятору и отсоедините отрицательную клемму.
Проложите проводку так, как вы хотите, избегая мест, которые могут мешать.
Под рулем вы найдете внутренние панели. Обращайтесь с этими деталями осторожно и вручную снимите панель доступа к предохранителям. Другая панель, которая находится под рулевой колонкой, должна быть отвинчена.
Теперь вы можете выбрать место для переключателя. Это должно быть легкодоступное место.
Спуститесь на землю и найдите другие провода заземления. Вы найдете болт, проходящий сквозь металл. Вам нужно снять этот болт, сдвинуть разъем заземления и снова затянуть болт.
УЗНАТЬ БОЛЬШЕ:
- Быстрый ремонт противотуманных фар, если они неисправны
- Когда следует использовать дальний свет?
Найдите пустой предохранитель на 12 В с помощью вольтметра при работающем двигателе. Найдите предохранитель и подключите положительный разъем. Это будет включать и выключать противотуманные фары при включении и выключении двигателя.
Теперь перейдем к как подключить противотуманные фары , протяните проводку через брандмауэр, вы можете использовать вешалку, если брандмауэр кажется достаточно жестким.
Здесь вы подключаете проводку выключателя к проводке моторного отсека. Любая лишняя проводка должна быть связана и помещена во внутренние панели, чтобы она не мешала.
Теперь вам нужно сделать подключение к месту установки противотуманных фар или к тому месту, где вы будете устанавливать противотуманные фары. Вы можете найти открытое пространство за фарами, и вам также может потребоваться снять крыло, чтобы получить доступ к нему с другой стороны.
Когда деталь будет удалена, вы получите доступ к месту, где можно установить противотуманные фары. Используйте инструмент для снятия пластиковой накладки, чтобы снять пластиковую крышку, если она не снимается вручную. Просто подключите проводные соединения с каждой стороны, и все готово.
Убедитесь, что положительный провод подсоединен к положительной клемме аккумуляторной батареи, а противотуманные фары подключены к проводке.
Прежде чем прикрутить эти фары, вы можете запустить тест, чтобы проверить, все ли работает нормально. Подключите отрицательную клемму аккумулятора, которую вы отключили перед началом процесса. Вы узнаете, работают ли противотуманные фары во время выполнения теста. Позже можно все скрутить и аккуратно расположить.
Не дайте вашему автомобилю выйти из строя и немедленно устраняйте неисправность с помощью этих советов по обслуживанию.
Регулировка противотуманных фарНаконец, вам также может понадобиться проверить ориентацию противотуманных фар. Используйте регулировочный винт и направьте свет. Приведите все в порядок, и ваши противотуманные фары должны быть установлены аккуратно.
Независимо от того, заменяете ли вы противотуманные фары или устанавливаете их на автомобиль, в котором никогда не было противотуманных фар, всегда устанавливайте их в нижней части передней части автомобиля. Эти огни должны располагаться ниже фар или измеряться на высоте от 10 до 24 дюймов над землей. Помните, что туман обычно начинается примерно в 2 футах от земли, было бы лучше, если бы вы установили противотуманные фары ниже этого уровня.
Простая идея установить противотуманные фары ниже уровня тумана, чтобы освещение могло проникать сквозь туман и обеспечивать визуальную четкость. Тем не менее, вы никогда не должны использовать их с фарами дальнего света или вспомогательными огнями. Это не позволит вам увидеть встречный транспорт и будет опасно.
Почему противотуманные фары необходимы в любом автомобиле?Теперь, когда у вас есть представление о f og установка фар , Давайте узнаем, почему в первую очередь необходимо иметь противотуманные фары.
Противотуманные фары позволяют видеть даже края дороги в темноте, чего фары просто не могут.
Эти фонари не создают бликов или их значительно меньше, поэтому они обеспечивают четкую видимость земли, особенно в условиях тумана.
Поскольку противотуманные фары не направлены прямо, в отличие от фар, этот источник света не отражает туман или снег в глазах водителя.
Противотуманные фары значительно улучшают общий вид спереди. Кроме того, существуют различные стили этих огней, которые можно выбрать в соответствии с предпочтениями. Есть фонари в стиле OEM с синим или янтарным оттенком.
Чтобы получить дополнительную помощь по установке противотуманных фар, вы можете посмотреть видео об установке и следовать инструкциям. Комплекты противотуманных фар доступны в автономном режиме, а также в Интернете, приобретайте эти фары в соответствии с вашим комфортом, но всегда придерживайтесь своего бюджета. В зависимости от качества и общих аксессуаров, комплект противотуманных фар может стоить до 50 долларов.
Направьте противотуманные фары правильно, чтобы обеспечить хорошую видимость.![](/800/600/http/etrp-crmp.ru/wp-content/uploads/9/9/2/9921c2bb2707e35c104d256f952949e1.jpeg)
Руководство по установке противотуманных фар
Противотуманные фары — важная функция безопасности вашего автомобиля. Они помогают прорезать туман и влагу в воздухе, чтобы вы могли видеть дорогу в плохих условиях. Модернизация противотуманных фар или установка противотуманных фар на автомобиль, в котором их еще нет, может значительно улучшить видимость и безопасность.
Большинство автомобилей имеют противотуманные фары, расположенные на переднем бампере. Некоторые водители могут установить противотуманные фары на решетку радиатора или на стойку над передней частью автомобиля. Обычно это делается с грузовиками или внедорожниками, но противотуманные фары, установленные на бампере, так же эффективны для этих типов транспортных средств.
Автомобили без противотуманных фар
Установить противотуманные фары на транспортное средство, на котором их еще нет, сложнее, чем заменить старые противотуманные фары. Вам придется добавить проводку самостоятельно, и вам, возможно, придется просверлить отверстие для освещения. К счастью, сегодня большинство автомобилей уже имеют противотуманные фары.
Во-первых, вам нужно будет проложить провода для включения / выключения в автомобиль. Провода будут идти из-под капота в салон автомобиля. В большинстве автомобилей уже есть отверстие, через которое можно пропустить эти провода. Если места нет, возможно, придется просверлить небольшое отверстие самостоятельно.
Электропроводка противотуманных фар
Независимо от того, есть ли у вашего автомобиля противотуманные фары или нет, вам придется подключить несколько проводов. Прочтите инструкции, прилагаемые к вашему комплекту противотуманных фар, чтобы убедиться, что вы знаете, куда идет каждый провод. Как правило, к выключателю подключается один провод питания — он проходит через отверстие в брандмауэре или отверстие, которое вы просверлили ранее.
Также будет заземляющий провод. Один его конец подключается к клемме заземления, а другой конец необходимо подключить к неокрашенной металлической части автомобиля под приборной панелью.
Ваши противотуманные фары будут иметь третий провод, подключенный к предохранителю. Один конец этого провода подключается к выключателю. Другой конец уходит в область капота и подключается к реле и аккумулятору. Это должна быть последняя часть, которую вы соединяете.
Установка фонарей в бампер
У большинства автомобилей в бампере есть место для противотуманных фар. Вы должны быть в состоянии отсоединить бампер и установить новые противотуманные фары прямо в бампер. Это легко сделать, открутив бампер и сняв его.
Если в вашем автомобиле нет отверстия для противотуманных фар, вам придется вырезать его самостоятельно. Поместите противотуманные фары на бампер и обведите их, затем вырежьте отверстие по размеру. Если отверстие немного больше, чем сами огни, не волнуйтесь. Ваш комплект противотуманных фар должен поставляться с внешней пластиковой деталью, которая закроет отверстие.
Крепление противотуманных фар
Некоторые водители предпочитают монтировать противотуманные фары снаружи автомобиля, а не в бампере. Это может быть проще на грузовиках или внедорожниках, особенно если в бампере нет места для противотуманных фар. При покупке комплекта противотуманных фар ищите тот, который предназначен для установки. Проводка будет такой же, как проводка противотуманных фар для вашего бампера.
Вместо того, чтобы встраивать фонари в бампер, вы найдете место на автомобиле для их установки. Это лучше всего работает, когда в вашем автомобиле уже есть решетка или стойка для противотуманных фар. Ваш комплект противотуманных фар должен поставляться с оборудованием, необходимым для крепления фонарей к любой металлической части вашего автомобиля.
