Как определить неисправность маслосъемных колпачков: Маслосъемные колпачки: функции, неисправности и замена

Как проверить маслосъемные кольца не разбирая двигатель

Отчего масло интенсивно расходуется на угар

В исправном двигателе маслосъемные колпачки и кольца ответственно снимают остатки смазки со штока клапана и стенок цилиндра соответственно. На высоких оборотах производительность этого процесса падает, но в общем зачете расход масла не превышает нормы, предписанной производителем. У одних это 1 л/10 000 км, у других – это 0,3 л/10 000 км, а третьи вовсе могут ничего не доливать между сервисными интервалами, поскольку не крутят мотор выше 3 500 об/мин.

Естественно, когда потребление смазки вдруг выросло, скажем, до 1л/1 000 км, да еще и сизый дым пошел из выхлопной – это сигнал о нарушении маслосъемных функций. Причин тому несколько:

• Залегли маслосъемные кольца.
• Задубели колпачки.
• Износились направляющие втулки клапанов.

В итоге, неплохо было бы определить без разборки, какая именно группа деталей дала сбой. Возможно ли это – тема следующего параграфа.

Маслосъемные колпачки или кольца: как определить, из-за чего появился сизый дым

Если вы бегло изучали вопрос, то наверняка заметили, что противоречивой информации предостаточно. К примеру, вокруг той же компрессии сплошные споры: одни утверждают, что при нормальном давлении в цилиндрах повода лезть в поршневую нет, другие твердят, что это вовсе не показатель при имеющемся раскладе. А касательно взаимосвязи между температурой мотора, положением педали газа и временем появления сизого дыма так и вовсе не понятно, что к чему.

Сразу же отметим, что никакой связи между компрессией и дефектными маслосъемными кольцами нет. Во-первых, колечки, которые соскребают масло с цилиндров, изнашиваются или залегают первыми, а компрессионные продолжают работать как положено. Во-вторых, даже при слегка подношенных компрессионных и убитых маслосъемных кольцах, компрессия будет в норме, поскольку масло остается на стенках цилиндров.

Вместе с тем негласные отличия, позволяющие определить, что конкретно вышло из строя: колпачки или маслосъемные кольца, существуют. Разница состоит в том, что каждая группа деталей выдает сизый дым в разные промежутки времени.

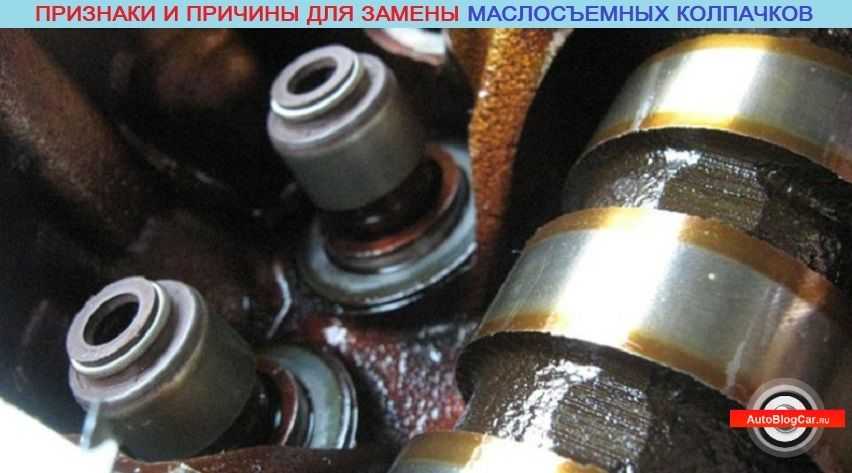

Симптомы проблем с колпачками

В старину на задубевшие или изношенные сальники клапанов указывал клуб сизого дыма, который вырывался из выхлопной трубы сразу же после пуска двигателя. К слову, эти наблюдения не потеряли актуальность и в нынешнее время. Уже при таком раскладе не лишним будет поинтересоваться,

сколько стоит работа, и что еще поменять при замене маслосъемных колпачков на двигателе.

Точно приговорить колпачки к замене поможет такой тест:

1. Прогреть мотор до рабочей температуры.
2. Дать двигателю поработать 5-7 минут в прогретом состоянии.
3. Резко выжать педаль газа на 5-10 секунд, и наблюдать в этот момент за выхлопными газами.

При проблемах с сальниками в первые секунды режима «газ в пол» из глушителя вылетает облако дыма с ярким сизым оттенком. Для лишней убежденности повторите попытку газануть до отказа еще 2-3 раза. Наблюдения таковы, что в последующие циклы клуб дыма будет терять насыщенность, а то и вовсе может пропасть.

К сведению. Наиболее достоверной считается диагностика по цвету выхлопа, при которой «газ в пол» дается после прогрева и работы мотора на рабочей температуре в течение 5-7 минут. Сизый оттенок при таких условиях получается куда более насыщенным, чем при утреннем старте и прочих прогазовках.

Чем объясняется такая расстановка приоритетов? Если колпачок изношен, то при работе двигателя масло будет стекать по штоку клапана. Будет ли оно скапливаться на тарелке клапана или сразу попадать в цилиндры – решает угол положения дроссельной заслонки. Так, на холостом ходу скорость воздушной массы невелика, масло не удаляется с тарелки, а продолжает скапливаться. Как только вы резко (важно именно нажать именно так) выжимаете педаль газа, воздух или топливно-воздушная смесь (в зависимости от вида впрыска топлива) затягивает скопившуюся маслоэмульсию в цилиндры и она сгорает, образуя сизый дымок.

На оборотах зловещего оттенка не будет, да, собственно, и быть не должно. Масло не успевает скапливаться, а сразу попадает в цилиндры, и сгорает небольшими долями, отчего не влияет на цвет выхлопных газов.

Стоит отметить, что при наличии нового катализатора цвет выхлопа может и вовсе не поменяться, поскольку он качественно превращает CH в водяной пар. На полудохлом каталитическом нейтрализаторе или установленном пламегасителе картина же проявляется во всей красе: дымность есть.

Как определить неисправность маслосъемных колец

Подношенные колечки дают о себе знать при нагрузке. В реальности это выглядит так: цвет выхлопных газов меняется при движении на подъем при полувыжатой педали газа. Стоит отметить, что смотря в зеркало заднего вида, вы вряд ли сделаете правильный вывод. Клуб дыма обычно быстро рассеивается. Однако водитель идущей сзади машины вполне может зафиксировать его появление.

К сведению. Бытует мнение, что начальную стадию износа следует определять во время переключения передач. Если в этот момент появляется синеватый дымок, то кольца вскоре потребуется заменить.

При критическом износе колец дым идет во время движения постоянно и вне зависимости от ландшафта под колесами. Кроме того, наблюдается усиление дымления с повышением скорости.

Из-за чего еще может появиться выхлоп сизого оттенка

Дефектная турбина и неисправная вентиляция картерных газов также могут стать причиной появления дыма. Что отличает эти поломки от текущих колпачков или маслосъемных колец, так это характер дымления: здесь дыма много + он может появляться и исчезать в любое время. К примеру, двигатель «ровно» работает на ХХ и вдруг начинает дымить, а через минуты 3-4 перестает.

Выявить, в чем дело, помогут несколько рекомендаций:

• Турбина «гонит» масло в выхлопную трубу. Дым появляется только после прогрева выпускного тракта. Возможна течь масла на стыках деталей выпускной системы.
• Вентиляция картерных газов не отсекает масло от воздушной смеси. Забился маслоотделитель в результате использования некачественной моторной смазки. Впускной коллектор весь в потеках маслоэмульсии, причем четко за вентиляционным отверстием.

Напутственные рекомендации

При неудовлетворительных результатах диагностики опытные владельцы обычно действуют методом исключения. Сначала предпринимается попытка раскоксовать маслосъемные кольца. Если вы впервые столкнулись с таким понятием, рекомендуем почитать, что такое раскоксовка и зачем она нужна двигателю, а также о технологии декаборнизации поршневых колец с использованием димексида , как одного из недорогих и эффективных средств.

Если попытка удаления кокса не принесла результатов, то планируются работы с ГБЦ. Если и замена маслосъемных колпачков обернулась безуспешно, то производится «капиталка».

Рано или поздно, но перед владельцем автомобиля встанет вопрос о том, почему дымит двигатель, как понять это кольца или колпачки. Для новых машин этот вопрос возникает в обозримом будущем, а вот для машин с «возрастом» появление дыма из выхлопной трубы, можно ожидать в любой момент. Для его появления существует много разных причин, некоторые из них даже не связаны с техническим состоянием двигателя. Избавиться от этого явления также можно несколькими способами.

Дымит двигатель, как понять это кольца или колпачки на первый взгляд сложно, а многим водителям вообще представляется невозможным без его полной разборки. В этой статье постараемся показать, что это выполнимо даже в условиях гаража. Не требуется какого-то специального оборудования, будет достаточно наличия компрессометра для проведения диагностики состояния поршневой группы мотора.

Содержание

Почему появляется дым из выхлопной трубы?

Чтобы понять причины появления такой проблемы, нужно немного окунуться в принцип работы двигателя внутреннего сгорания, вспомнить какие процессы в нём происходят. Для воспламенения горючей смеси её необходимо сжать. Этим в цилиндрах занимается поршень, на который для уплотнения устанавливаются поршневые кольца. Между поршнем, кольцами и стенками цилиндра происходит трение. Для снижения износа трущихся деталей в их рабочую зону подается моторное масло. Износ маслосъемного кольца является виновником попадания масла в камеру сгорания.

Второй путь, по которому моторное масло может попасть в камеру сгорания, является зазор между клапаном и направляющей втулкой.

Для недопущения попадания масла в зону сгорания топлива, стержень клапана и направляющую втулку уплотняют с помощью маслосъемных колпачков. Когда материал, из которого изготовлены сальники клапанов, теряет свою упругость, открывается доступ масла в цилиндр. Но бывает и так, что обе неисправности совпадают, моторное масло проникает в цилиндр и через изношенные кольца, и сквозь твёрдые маслосъемные колпачки.

Методы диагностики

Определить, что же случилось с мотором можно инструментальным способом и в результате наблюдений за работой мотора. Об этом и поговорим. Обратить внимание на состояние мотора, нужно не дожидаясь обильного появления дыма из выхлопной трубы. Тревогу бить пора уже тогда, когда замечено резкое уменьшения его уровня без видимых протечек.

Во время поездок на машине понаблюдайте за поведением мотора своего авто в зеркало заднего вида, это может о многом поведать владельцу о его состоянии. Если после торможения двигателем резко надавить на педаль газа и в этот момент из глушителя вырвется клубок сизого дыма, это верный признак износа маслосъемных колпачков. Такой же эффект будет когда производится запуск мотора после длительной стоянки автомобиля. Это объясняется проникновением масла, находящегося в головке блока цилиндров, через зазор между стержнем клапана и направляющей втулкой, в камеру сгорания.

Несколько иначе ведёт себя мотор при износе или закоксовывании поршневых колец. В этом случае дым проявляется при работе мотора с нагрузкой, при движении на подъём, при обгонах и резком наборе скорости, за автомобилем остаётся неприятный дымный след. Косвенными показателями износа поршневых колец может служить потеря мощности двигателем, трудный пуск и повышенный расход топлива.

О таких проблемах может подсказать состояние свечей зажигания. Выкрутите свечи и внимательно их осмотрите, их вид может о многом рассказать водителю. Если рабочая зона свечи имеет чёрный цвет, это верный признак износа поршневых колец. Излишки масла на стенках цилиндра сгорают и частично в виде нагара остаются на головке поршня, тарелках клапанов и свечах зажигания. Очистка свечей от нагара поможет, но лишь на короткое время, так как в таком случае для мотора нужна помощь механиков.

Инструментальная проверка

Несколько слов нужно сказать и о том, как с помощью приборов проверяют техническое состояние мотора. Для этого нужно иметь прибор под названием компрессометр. Приобретать его для одной проверки двигателя не имеет смысла, но можно с большой уверенностью утверждать, что в гаражном кооперативе он у кого-то найдётся. Можно также с большой уверенностью утверждать, что проверка с его помощью даёт правильный ответ о состоянии мотора.

Проверку компрессии нужно проводить только на прогретом двигателе до рабочей температуры. Нужно вывернуть свечи из головки цилиндров, поставить машину на ручной тормоз, а рычаг переключения передач в нейтральное положение. Далее следует с усилием вставить головку компрессометра в гнездо свечи зажигания. После этого самостоятельно или с мощью помощника на несколько секунд провернуть стартером коленчатый вал двигателя. Прибор покажет компрессию в этом цилиндре.

При её низком значении рекомендуется произвести повторную проверку, но перед этим залить в цилиндр 20-30 грамм моторного масла. Увеличение после этого величины компрессии подтвердит износ поршневых колец. Также снижению компрессии может содействовать закоксовывание поршневых колец. С этим можно бороться, но это тема для другой статьи.

Чтобы как можно дольше не сталкиваться с этой проблемой, соблюдайте все рекомендации по эксплуатации данные заводом изготовителем. Почему дымит двигатель, как понять это колпачки или кольца после прочтения этой статьи должно стать понятным. Поэтому нужно стараться делать так, чтобы мотор длительное время работал с чистым выхлопом.

Автор: Максим Марков

Многие автолюбители и владельцы подержанных автомобилей сталкиваются с такой проблемой как дым при запуске силового агрегата, либо при наборе больших оборотов, и ничего не поймут, откуда он появляется. При этом в некоторых случаях мотор дымит белым дымом, либо дымит черным дымом. Конечно же, это свидетельство о том, что существуют некоторые проблемы с колпачками или поршневыми кольцами. Ниже будет рассказано о том, что делать, когда дымит двигатель, как понять кольца или колпачки являются причиной появления дымления в двигателе.

Причина появления дыма в выхлопной трубе

Для того чтобы разобраться в вопросе, почему дымит двигатель, нужно иметь представление что в нем происходит во время работы.

В камере сгорания образуется топливная смесь, которая сжимается поршнем, и поджигается искрой от свечи зажигания. Смесь подается через впускные клапана, а отработанная выводиться через выпускные клапана.

Поршни имеют специальные маслозаборные кольца, они нужны для того, чтобы собирать излишки масла на стенах цилиндров, чтобы они не попадали в камеру сгорания.

Клапаны движка также имеют специальные сальники (колпачки), которые служат для того, чтобы масло, находящееся в головке цилиндров не попадало в камеру сгорания. Кроме этого, большую роль также играют свечи, и если у них слабая искра, или зазоры между электродами неправильно выставлены, то топливная смесь в моторе будет сгорать не полностью.

Исходя из этого, можно выделить такие причины, дымления двигателя.

1. Свечи зажигания . Если свечи зажигания неисправны, то есть выдают слабую искру, либо зазоры между их электродами выставлены неправильно, то топливная смесь сгорает не полностью, и выводиться из камеры сгорания, синим дымом. В самых тяжелых случаях он может быть черный.
2. Маслозаборные кольца поршней . Как было указано выше, маслозаборные кольца выполняют функцию, связанную с очисткой стенок цилиндров от излишнего масла, чтобы оно не попало в камеру сгорания.
   На них воздействует мощная сила трения. В случае их износа масло попадает в камеру сгорания, и воспламеняется вместе с топливной смесью. В таком случае появляется черный дым. Аналогичные функции выполняют также и кольца двигателя, которые также отбирают лишнее масло с поверхности цилиндров и могут изнашиваться со временем.
3. Колпачки клапанов . Это сальники, которые служат для того, чтобы масло, находящееся в головке цилиндров, не смогло попасть в камеру сгорания, и изготавливаются из плотной резины. Когда она изнашивается, то смазочный материал попадает в камеру сгорания и воспламеняется. При этом образовывается белый дым (либо сизый).

О последних двух причинах дымности будет рассказано ниже. Если автолюбитель будет замечать появление голубого или синего дыма, ему нужно обратить пристальное внимание на работу свечей зажигания силового агрегата и провести их диагностику, либо поменять.

Нужно запомнить, что иногда причиной появления дыма в выхлопной трубе может послужить плохой бензин. В нем могут находиться различные присадки или добавки, которые и будут создавать дым черного или другого цвета. Эта проблема обычно пропадает при заправке другим топливом.

Диагностика неисправности масляных колец двигателя

Как было указано выше, если двигатель дымит черным цветом, значит вся проблема в том, что масляные кольца поршня изношены, и смазочные материалы попадают в камеру сгорания.

Игнорирование данной проблемы может привести к тому, что кольца не будут убирать смазку, в связи с чем, ее постоянно нужно будет доливать. Кроме этого, могут залегти кольца, и их нужно будет раскоксовывать. Как раскоксовывать кольца, которые залегли, можно узнать из других публикаций. Но делать это лучше на специализированном СТО.

Теперь перейдем к рассмотрению вопроса, как диагностировать данную проблему.

Существует два способа, первый это проверка компрессии, о котором детально будет рассказано ниже.

Второй, это диагностика при работающем силовом агрегате.

Для того чтобы определить проблему с кольцами, нужно, в обязательном порядке разогреть мотор до рабочей температуры, так как эта проблема появляется только при работе силового агрегата на горячую.

Затем давить на педаль газа, давая стандартные или повышенные обороты. Если с выхлопной трубы будет идти черный дым, значит проблема в кольцах, и их нужно менять.

Как заменить поршневые кольца в данном случае. Тут придется разобрать головку цилиндров, извлечь поршни, купить новый набор колец и заменить их. Если автомобиль иностранного производства, то лучше доверить такую работу специалистам, поскольку сделать это не снимая двигатель, будет проблематично.

Важно запомнить, что если проблема в кольцах, то двигатель вообще будет плохо заводиться после долгого простоя.

Диагностика неисправности колпачков клапанов

Если двигатель дымит белым, значит проблема в колпачках. У белого дыма также может быть сизый оттенок. Исходя из этого, автолюбителю нужно в срочном порядке поменять сальники на клапанах, иначе его ждет большое потребление масла двигателем.

Такую проблему можно выявить на холодную работу мотора, или в процессе движения.

Рассмотрим первый случай. Автолюбитель должен поставить машину в гараж или другое место, и дождаться пока мотор охладиться. После этого, поставить на нейтральную передачу, и завести мотор, давая обороты.

При заводке таким образом, с выхлопной трубы повалит дым белого или сизого цвета. Значит, масло попадает в камеру сгорания через колпачки клапанов.

При втором способе от водителя требуется наблюдательность. При движении машины, необходимо разогнать ее, затем произвести торможение мотором, и снова надавить на педаль газа, давая значительные обороты. При этом нужно постоянно смотреть в зеркало заднего вида. Если повалит белый или сизый дым, значит можно смело диагностировать неисправность колпачков.

Что делать в таком случае. Эту проблему можно решить у себя в гараже. Нужно просто снять старые сальники и поменять их на новые. Такая работа не требует больших навыков и с ней справиться даже новичок.

Важно запомнить, что если с замененными сальниками машина все равно будет дымить, то проблема может быть в других узлах двигателя, поэтому в данном случае лучше обратиться к специалистам и провести профессиональную диагностику.

Диагностика с помощью компрессии

Выявить вышеуказанные проблемы с силовым агрегатом можно при специальной диагностике с помощью компрессометра. Это прибор, который измеряет давление. Делать такую диагностику можно у себя в гараже.

Для этого понадобиться помощь знакомого и наличие самого прибора.

Чтобы ее правильно провести, нужно придерживаться следующего алгоритма. Для начала нужно поставить автомобиль в гараж, и прогреть его двигатель до рабочей температуры.

После этого отсоедините свечу первого цилиндра, и вставьте туда компрессометр. С помощью стартера, на несколько секунд заведите мотор (прокрутите коленвал), и запомните давление, которое показывает прибор. Далее нужно залить в камеру цилиндра не больше 20 грамм масла, и снова прокрутить коленвал. Если давление в первом случае низкое, а втором случае повыситься, значит, проблема в поршневых кольцах и их нужно однозначно менять.

Далее снимается вторая и последующие свечи, и проводятся аналогичные манипуляции.

Как видно ничего сложного в такой диагностике нет, но она помогает выявить одну из проблем появления дыма.

Важно запомнить, что потеря мощности двигателя при больших оборотах или нагрузках также свидетельствует о том, что поршневые кольца изношены.

Причина появления дыма разного цвета из выхлопной трубы может свидетельствовать о нескольких проблемах в силовом агрегате. Если их диагностировать вовремя, то больших отклонений в работе мотора не появиться. Если запустить, тогда могут наступить серьезные поломки, и большие затраты на их исправление.

Маслосъемные колпачки (сальники клапанов) — неисправности, признаки износа, замена

Конструктивно в двигателе внутреннего сгорания имеется несколько видов сальников, служащих уплотнением для различных подвижных соединений, среди которых особая роль отводится сальникам клапанов или как их еще называют маслосъемные колпачки.

Маслосъемные колпачки на ВАЗ 2109

Назначение

Защита камеры сгорания от попадания масла из головки блока цилиндров.
Масло в головку блока подается под давлением для смазки распределительных валов, при вращении которых в полости головки создается масляный туман, состоящий из брызг горячего масла, оседающего на все элементы головки блока.

Где находятся?

В головке блока установлены направляющие втулки для впускных и выпускных клапанов. Между втулкой и стержнем клапана оставлен определенный тепловой зазор, рассчитанный на расширение деталей при нагреве.
Для того, чтобы масло из головки блока не могло попасть в камеру сгорания через этот зазор на втулках, установлены сальники, в виде колпачков, за что и получили свое название – «маслосъемные колпачки».

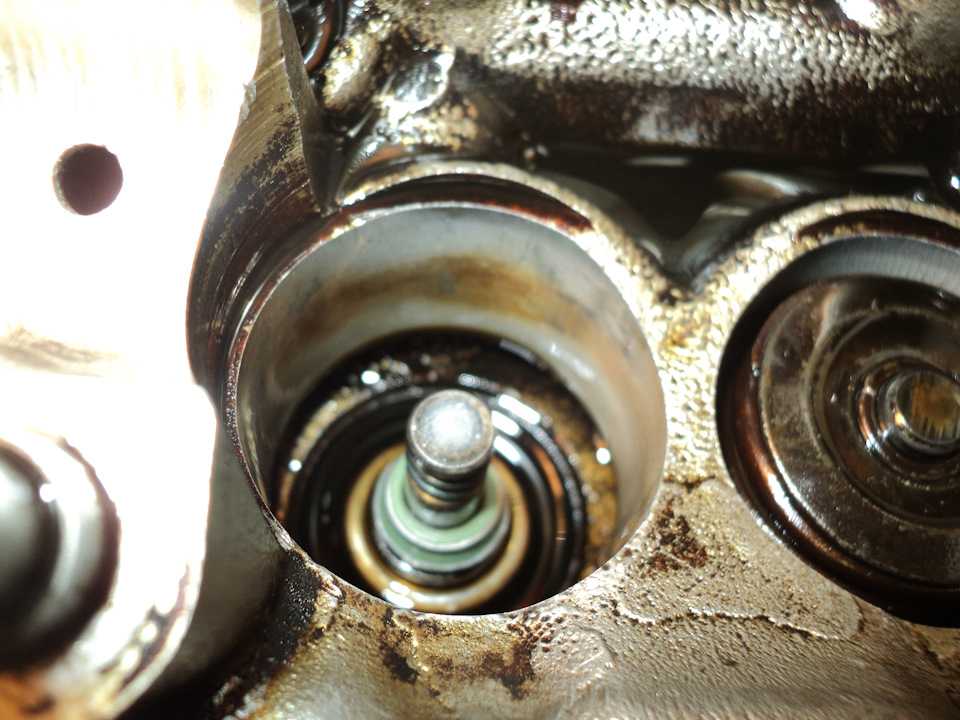

Расположение сальников клапанов

Устройство

Сальник представляет собой стальной цилиндр для жесткой посадки на головку направляющей втулки. Сверху цилиндра на вулканизирован слой резины или каучука (фтор или акрилатный каучук) в виде усеченного конуса, для плотного обхвата стержня клапана и снятия масла при его рабочем ходе. На конце колпачка установлено пружинное кольцо для надежного контакта колпачка с телом клапана.

Когда нужно менять?

При работе силовой установки, в зависимости от оборотов двигателя, каждую минуту клапана совершают порядка 200- 1200 тактов, что отрицательно сказывается на ресурсе колпачков, вызывая их естественный износ.
Производители автомобилей не дают каких-либо данных о периодичности замены сальников клапанов и эта работа выполняется по мере обнаружения признаков их неисправности.

Признаки неисправности:

• Масло на резьбе свечей, при сильном износе колпачков, масло уже присутствует и на их электродах;

• Дымление из глушителя при прогреве холодного двигателя и при перегазовках;

• Двигатель троит;

• Падение мощности, ухудшение динамики и увеличение расхода топлива;

• Нестабильный запуск горячего двигателя;

• Увеличение расхода масла.

При перегреве двигателя, первыми страдают именно колпачки, как наиболее высокорасположенные в двигателе, плюс контактирующие с клапанами, разогретыми в камере сгорания. В таких случаях сальники просто «дубеют» и уже не в состоянии выполнять свою работу, позволяя маслу беспрепятственно попадать в камеру сгорания.

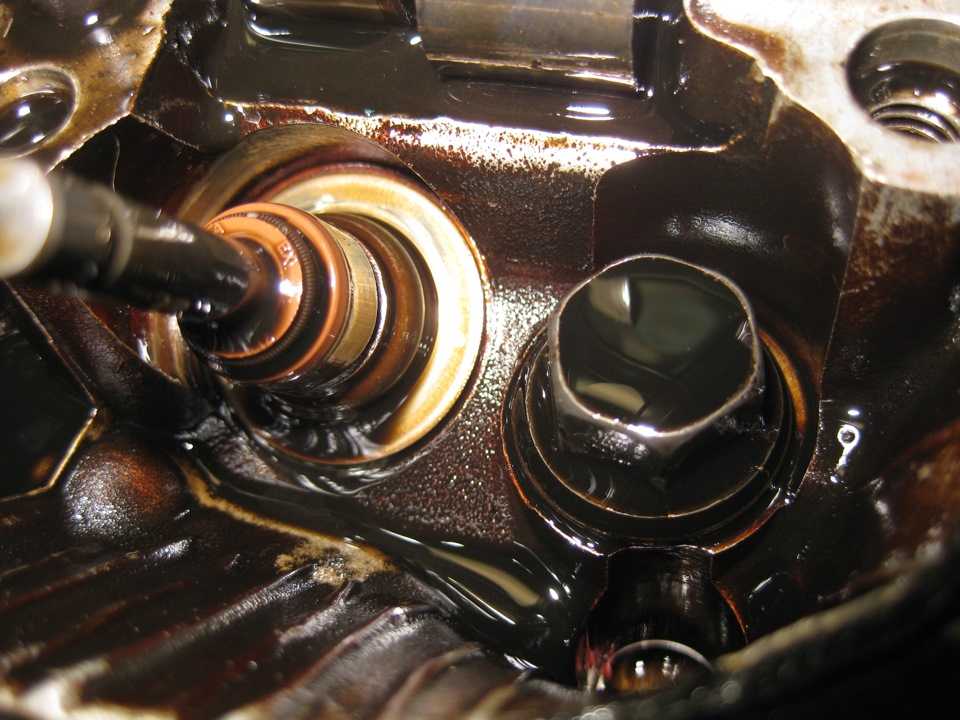

Слева неисправный сальник клапана

Неисправность сальников можно обнаружить и при вскрытии крышки клапанов для выполнения регулировочных работ или замены прокладки. Это относится к двигателям, где колпачки можно увидеть. Неисправность будет выражена в отсутствии пружинки, либо сальнике, который «снялся» с направляющей втулки и «сидит» на стержне клапана.

Как происходит процесс замены?

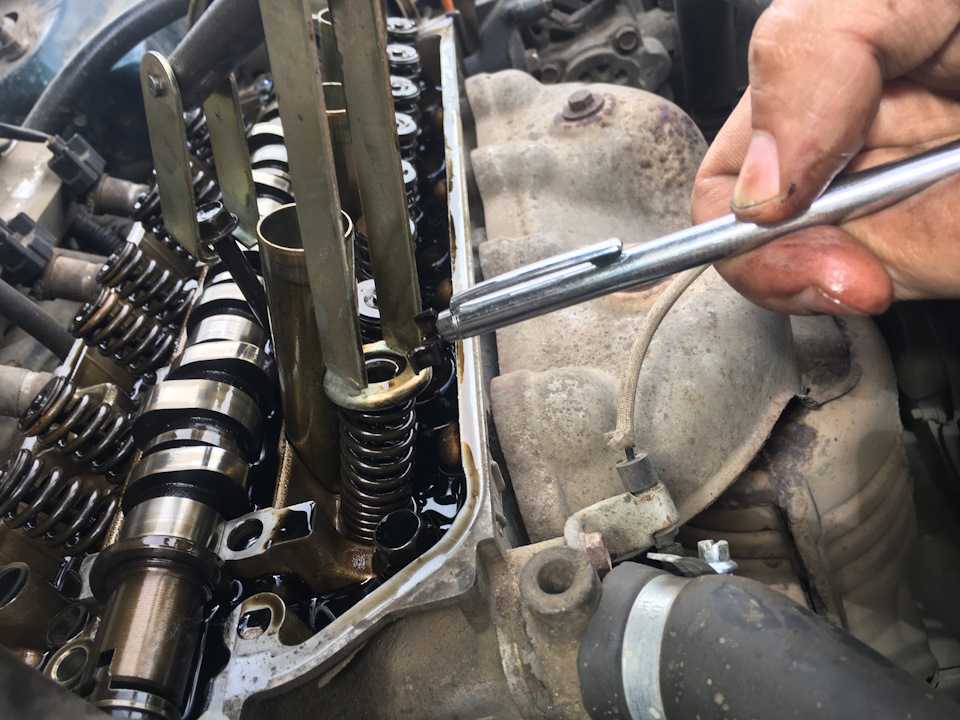

На многих моторах замену маслосъемных колпачков выполняют без снятия головки блока цилиндров, производя лишь частичную ее разборку, чтобы добраться до сальников.

Однако, если двигатель долгое время работал с неисправными колпачками, то это однозначно привело к образованию нагара на тарелках и седлах клапанов, который необходимо убрать, для надежной работы двигателя.

Поэтому рекомендуется выполнять замену со снятием головки блока, где одновременно при необходимости будут очищены и притерты клапана, для восстановления компрессии в цилиндрах.

К тому же, в большинстве случаев на снятой головке обнаруживается не параллельность ее плоскости, которую необходимо про фрезеровать.

В любом случае, эта работа относится к категории сложных и ответственных и должна выполняться в условиях автосервиса, либо в гараже у опытного механика, где есть все условия и необходимый инструмент для ее проведения.

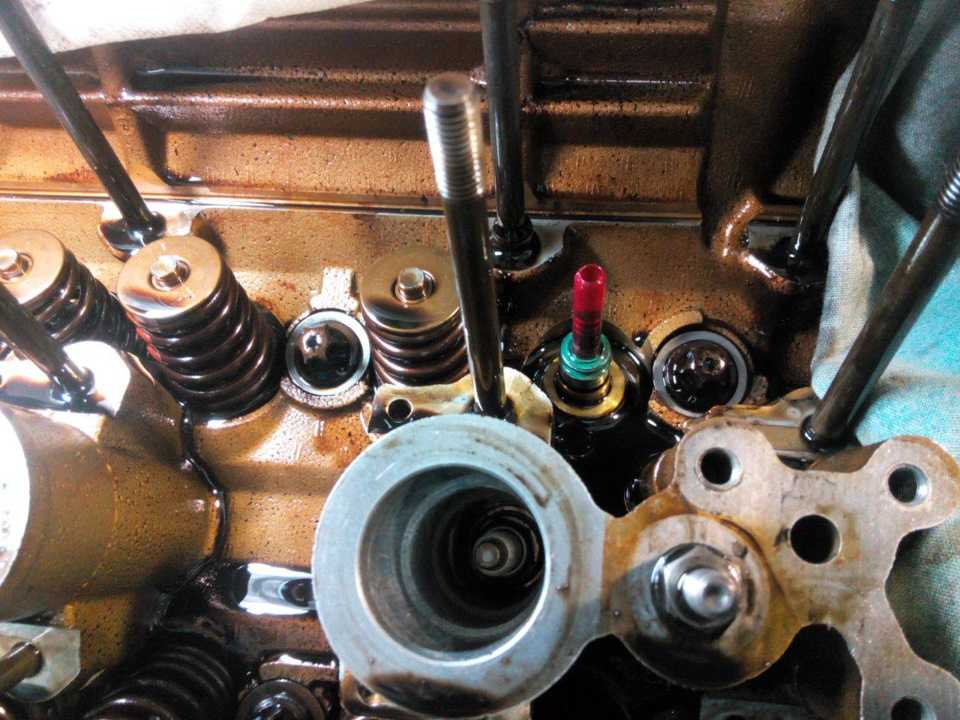

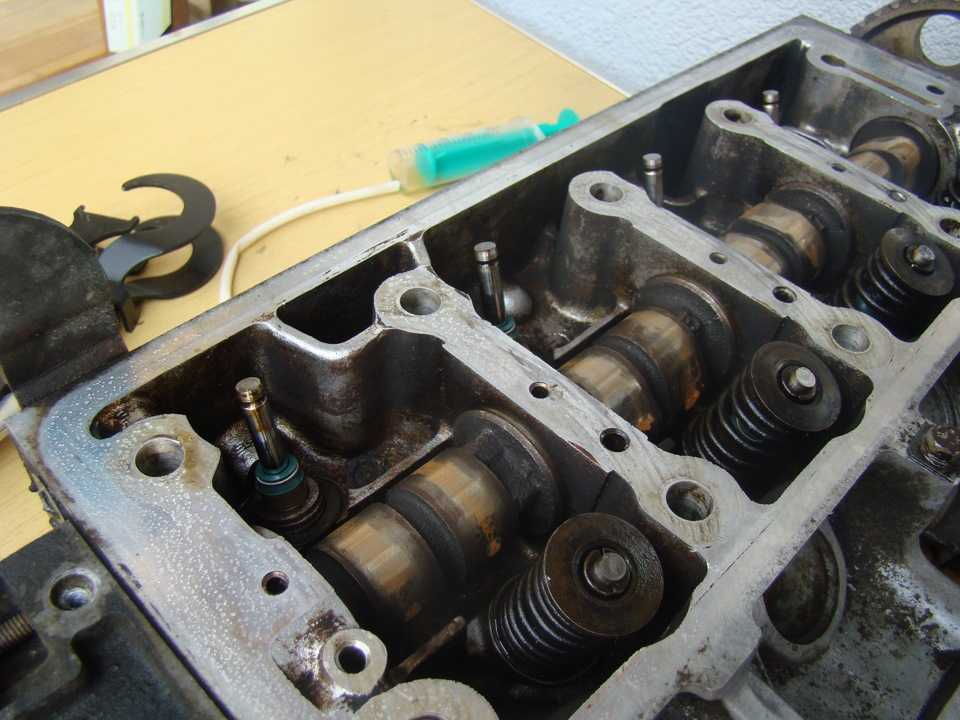

На фото замену произвели со снятием ГБЦ

Однако здесь существует нюанс. Замена будет целесообразной лишь в случае, когда втулки стрежни клапанов не имеют износа. В противном случае срок службы новых деталей будет крайне ограничен и понадобится повторный ремонт.

Дело в том, что если стержень клапана ходит в направляющей с большим зазором, то он будет двигаться не по центру втулки, а с перекосом и постоянно давить на один край колпачка, вызывая его интенсивный износ.

Что будет, если не ремонтировать?

Как следует из теории для сгорания 1 литра бензина необходимо 14-16 кг воздуха и такая топливовоздушная смесь будет наиболее благоприятной для работы двигателя, как в плане экономии топлива, так и полной отдачи мощности.

Когда же в составе этой смеси появляется масло, то это ведет к неполному ее сгоранию, нестабильной работе двигателя, потери мощности и возрастанию расхода топлива.

Помимо этого, при сгорании масла образуется нагар на тарелках клапанов, днище поршня и электродах свечей зажигания. При сильном поступлении масла, когда колпачки уже не способны его задерживать, появляются пропуски зажигания, либо одна из свечей вообще перестает работать.

Нагар на клапанах — одно из последствий неисправных колпачков

Нагар, появившийся на тарелках клапанов не дает им возможности плотно «садиться» в седла клапанов, что ведет к снижению компрессии в цилиндрах и перебоям в работе силовой установки. Плюс неплотная посадка клапана (особенно выпускных клапанов) создает условия для прорыва раскаленных газов из камеры сгорания и прогару тарелки клапана.

При обнаружении выше перечисленных неисправностей рекомендуется, не откладывая на спасительное завтра, обратиться к профессионалам автосервиса для продления ресурса двигателя.

Как определить износ маслосъемных колпачков

Содержание

• Содержание
• Принцип работы
• Признаки
• Последствия поломки
• Что такие маслосъемные колпачки
• Износ маслосъемных колпачков
• Признаки износа
• Последствия износа маслосъемных колпачков
• Как меняют маслосъемные колпачки?
• Видео на тему

Износ маслосъемных колпачков приводит к нарушению нормальной работы двигателя. В топливную смесь, попадающую в его камеры сгорания, подмешивается моторное масло, засасываемое туда на такте впуска по стержням клапанов и направляющим втулкам через изношенные колпачки. Топливная смесь с примесью масла сгорает не так эффективно как требуется, что сказывается на мощности и приемистости двигателя автомобиля.

Признаки износа маслосъемных колпачков двигателя
— Дымление из глушителя при перегазовках (синий дым)
На холостом ходу и в движении дыма из глушителя может не быть, но при нажатии на педаль «газа» он появляется.
— Угар моторного масла
Моторное масло начинает уходить, его приходится постоянно доливать. Чем больше износ колпачков, тем больше угар масла.
— Свечи зажигания залиты моторным маслом
Резьбовая часть свечей зажигания в масле. При чем чаще всего именно резьбовая часть, а не электроды. Возможно появление черного нагара как побочного эффекта от сгорания масла. Свечи зажигания периодически отказывают и требуют замены.

Примечания и дополнения
— Помимо перечисленных выше признаков износа маслосьемных колпачков дополнительными признаками будут неисправности в работе двигателя, связанные с выходом из строя свечей зажигания из-за их замасливания: неустойчивый холостой ход, проблемы с запуском, плохая приемистость двигателя. Появление этих проблем служит сигналом к проверке не только свечей, но и маслосъемных колпачков.

Каждому автолюбителю полезно знать все признаки износа маслосъемных колпачков. Этот расходник имеется во всех моделях двигателей. Нужно отметить, что работают эти колпачки постоянно, что приводит к их повышенному износу. Конструкция у них одинакова для всех моделей автомобилей. Поэтому, выходят из строя колпачки, примерно через одинаковый промежуток времени и на отечественных Жигулях, и на дорогих иномарках. Инженеры давно бьются над увеличением срока службы этой детали. Но, до сих пор это не удается. Из-за этого все автолюбителям желательно знать все признаки проблем с этим элементом конструкции.

Содержание

Принцип работы

Признаки износа маслосъемных колпачков происходят из принципа его работы. Поэтому, для начала рассмотрим, как они работают. Правильное название этой детали – клапанный сальник. Он не дает излишкам масла стекать в двигатель. Изготавливают колпачки из специальной резины с металлической втулкой. Основным рабочим элементом является резиновая обойма. Она прикрывает клапан, и не дает маслу попадать в камеру сгорания. Металлическая втулка не влияет на работу детали, ее задача придавать конструкции определенную жесткость. Устанавливаются они на шток клапана. Для крепления обычно используют сухари.

Принцип действия максимально прост. При открытии клапана, колпачок прикрывает образовавшиеся отверстие. Немного масла все-таки попадает под него, это необходимо для полноценной работы системы. Со временем колпачок изнашивается и рассыхается. В результате он перестает выполнять свою основную функцию, и масло начинает попадать в цилиндр.

Признаки

Проблемы с маслосъемными колпачками имеют вполне определенные признаки. Но, эти же показатели могут свидетельствовать и о других проблемах. Поэтому, обязательно учитывайте все варианты. Заподозрить неисправность колпачков можно по следующим признакам:

• Синий дым при запуске мотора, после прогрева он пропадает. Связано это с расширением рассохшегося колпачка. Нагревшись, он начинает становиться шире, и снова может выполнять свои функции;
• Масляный нагар на свечах, это свидетельствует о попадании масла в цилиндр. При этом следует определить, нет ли других проблем с двигателем;
• Увеличение расхода масла.

Помимо основных признаков нужно обращать внимание на различные дополнительные показатели. Поэтому, при появлении такой проблемы обязательно проведите диагностику двигателя, и убедитесь в исправности остальных элементов. Обратите внимание на пробег, средний срок службы колпачков 70.000-80.000 километров. При появлении признаков их износа на таком пробеге, вероятность проблемы именно из-за них увеличивается.

Проверьте компрессию. Износ колпачков не влияет на этот показатель. Если, у вашего автомобиля наблюдается снижение компрессии, проверяйте состояние колец на поршне и сами клапана. Наиболее отчетливо о проблемах с колпачками говорит расход масла. Но, тут также нужно обратить внимание на некоторые признаки.

В первую очередь осмотрите мотор на предмет течи. Особенно внимательно просмотрите прокладки и сальники. Проблемы с задним сальником вызывают пробуксовку сцепления из-за замасливания диска. Только проверив все возможные причины появления таких явлений, можно сказать, что проблема в маслосъемных колпачках.

Последствия поломки

Многие автолюбители довольно наплевательски относятся к признакам неисправности маслосъемных колпачков. Ведь машина при этом едет, никаких особых сложностей не возникает. Вот люди и расслабляются. Но, несвоевременная замена колпачков может привести к различным проблемам:

• Расход масла. Эта проблема вроде бы безобидна, но периодическое масляное голодание двигателя приводит к повышенному износу деталей. И скорому посещению сервиса для капитального ремонта. Также учтите, что масло довольно дорогой расходник. Его постоянная доливка сказывается на вашем бюджете не в лучшую сторону;
• Постоянное попадание масла в камеру сгорания приводит к преждевременному отказу свечей зажигания. Это сказывается на работе двигателя в целом;
• Нагар образовывается везде, в том числе и на стенках цилиндра. Это сказывается на работе поршневой. Рано или поздно сажа начинает мешать закрываться клапанам, что приводит к их прогоранию.

Как видите, последствия неисправности колпачков довольно неприятны и приводят к лишним расходам. Лучше производить замену сразу после появления первых признаков.

Заключение. Все автолюбители иногда сталкиваются с различными неисправностями двигателя. Для своевременного их устранения нужно уметь правильно диагностировать. Признаки износа маслосъемных колпачков помогут вам правильно поставить диагноз вашему мотору, и вовремя устранить проблему. Причем затраты на проведение ремонтных работ будут минимальными.

Двигатели современных автомобилей имеют в своей конструкции много совсем небольших, но очень важных для его исправного функционирования деталей. Если вовремя не обнаружить то, что они пришли в негодность и не принять соответствующие меры, то последствия этого для силового агрегата, и, соответственно, бюджета и нервов автолюбителя могут быть самыми печальными. К числу таких «мелочей» относятся маслосъемные колпачки.

Они являются частью конструкции газораспределительного механизма (ГРМ) двигателя внутреннего сгорания автомобиля. Размеры их совсем невелики и располагаются они отнюдь не на виду, а внутри двигателя.

Как вы могли понять, данная статья будет посвящена маслосъемным колпачкам. Здесь вы узнаете, зачем нужны маслосъемные колпачки и каковы признаки их износа.

Что такие маслосъемные колпачки

Клапан и маслосъемные колпачки.

Маслосъемные колпачки необходимы в двигателях для того, чтобы предотвращать попадание масла и мелкого мусора в камеры сгорания. Их нередко называют клапанными сальниками, и это наименование в полной мере отражает ту роль, которую они выполняют.

Располагаются маслосъемные колпачки непосредственно на штоках клапанов, и состоят из трех основных частей:

Основание представляет собой втулку, изготавливаемую из стали. Она играет роль каркаса этой детали и придает ей необходимую прочность. Собственно колпачок — это основной элемент детали. Его изготавливают из специальной, устойчивой к высоким температурам и воздействию силы трения резины. Колпачок установлен внутри втулки, и будучи смонтированным на клапан, плотно облегает шток и снимает масло. А пружина монтируется в специальной кольцевой выемке колпачка и обеспечивает максимально плотное его прилегание к штоку.

Что касается масла, которые эти колпачки должны снимать, то оно подается в газораспределительный механизм масляным насосом. Оно предназначено для смазывания деталей ГРМ, испытывающих на себе трение, и увеличения их ресурса. В то же самое время его попадание внутрь цилиндров через клапанные группы крайне нежелательно, поскольку, сгорая, оно образует нагар, скапливающийся на их стенках.

Следует заметить, что в современных двигателях внутреннего сгорания маслосъемным колпачкам приходится функционировать в довольно жестких условиях высоких температур и повышенных механических нагрузок. Кроме того, на них негативно воздействуют и вещества, содержащиеся в снимаемой смазочной жидкости. Поэтому производители маслосъемных колпачков используют для их изготовления наиболее долговечные, устойчивые к трению, термическому и химическому воздействию материалы.

Износ маслосъемных колпачков

Как и любая другая деталь двигателя внутреннего сгорания, регулярно испытывающая на себе целую комбинацию негативных воздействий различного рода, маслосъемные колпачки постепенно, но неуклонно изнашиваются. Их наиболее нагруженная резиновая часть со временем теряет эластичность, в ней появляются трещины. Кроме того, с течением времени и под воздействием высоких температур неминуемо ослабевает прижимная силы пружины. В результате износ маслосъемных колпачков приводит к тому, что масло не снимается со штоков клапанов и оно попадает в камеру сгорания ДВС.

Как показывает практика, ресурс маслосъемных колпачков, устанавливаемых в современных двигателях внутреннего сгорания, составляет приблизительно 100 000 километров пробега. После того, как автомобиль прошел это расстояние, они подлежат замене. Специалисты также рекомендуют менять маслосъемные колпачки и в двигателях автомобилей, которые в течение длительного времени были выведены из эксплуатации.

Кроме того, нередко случается так, что маслосъемные колпачки по тем или иным причинам изнашиваются преждевременно. В таких случаях они, разумеется, также требуют замены на новые. О том, что время такого рода ремонта двигателя пришло, свидетельствует несколько характерных признаков.

Признаки износа

Об износе маслосъемных колпачков могут свидетельствовать следующие признаки:

• Существенно выросший расход масла;
• Появление нагара на электродах свечей зажигания;
• Появление выхлопных газов синего цвета в момент прогрева двигателя.

Увеличение «масляного аппетита» двигателя при износе маслосъемных колпачках вполне логично и объяснимо. Дело в том, что та смазочная жидкость, которая не снимается ими со штоков клапанов, попадает в цилиндры и сгорает. Соответственно, она безвозвратно теряется из системы смазывания силового агрегата, и масло приходится доливать чаще, чем обычно.

Поскольку масло сгорает, то продукты горения, имеющие синий цвет, выходят наружу, окрашивая в соответствующий цвет выхлопные газы. Когда двигатель разогревается, то масло сгорает практически полностью, поэтому синий дым исчезает.

Кромо этого, если масло, не снятое колпачками, попадает в цилиндры, то его мельчайшие капли оседают и на электродах свечей зажигания. Соответственно, после сгорания на них образуется нагар.

Читайте также: Двигатель ест масло — почему и что делать?.

Последствия износа маслосъемных колпачков

Как только начинают проявляться перечисленные признаки износа маслосъемных колпачков, следует заняться проверкой газораспределительной системы автомобиля, причем особое внимание необходимо уделить именно маслосъемным колпачкам. Опытные автолюбители делают это самостоятельно, менее искушенные отправляются на станцию технического обслуживания, где диагностику производят опытные специалисты.

Следует заметить, что эксплуатировать двигатель с изношенными маслосъемными колпачками категорически не рекомендуется. Как показывает практика, если игнорировать этот дефект и не устранять его, то практически неизбежно:

• Снизится мощность силового агрегата;
• На холостом ходу он начнет периодически глохнуть;
• Обороты станут «плавать»;
• Значительно упадет компрессия;
• На цилиндрах, поршнях и клапанных седлах появится нагар.

Что касается нагара, то его появление — это действительно очень серьезный «звоночек», поскольку его образование вполне может привести к весьма дорогостоящему капитальному ремонту силового агрегата.

Как меняют маслосъемные колпачки?

Если автовладелец обнаруживает, что маслосъемные колпачки на его машине износились, то их необходимо заменить. Эту процедуру успешно осуществляют мастера станций технического обслуживания автомобилей.

Сначала они дают двигателю остыть, после чего демонтируют крышку ГРМ. Далее на распределительном и коленчатом валу они делают соответствующие метки, после чего снимают распредвал. На следующем этапе клапаны «рассухариваются» (то есть с них снимаются толкающие пружины), с них демонтируются неисправные маслосъемные колпачки. Для этого специалисты чаще всего используют или обычные пассатижи, или специально предназначенную для этой цели цангу. Затем штоки клапанов смазываются маслом, после чего на них надеваются новые маслосъемные колпачки. Далее сборка газораспределительного механизма автомобиля осуществляется в обратном порядке.

Видео на тему

Как проверить уплотнения штока клапана и 6 признаков утечки

Уплотнения клапанов точно контролируют количество масла, поступающего в систему штока клапана, что делает их критически важными компонентами для поддержания уровня сжатия вашего двигателя. Наличие уплотнения штока клапана, которое правильно работает в любом из ваших приложений, может сэкономить ваше время и деньги, устраняя необходимость в длительном ремонте и замене двигателя. Но как проверить неисправность уплотнений клапанов и о каких признаках следует знать?



Никто не хочет сталкиваться с проблемами клапанов, потому что они указывают на серьезную проблему в двигателе вашей машины. Вот где в игру вступает компания Global Elastomeric Products. Узнайте, как найти неисправные уплотнения и что вы можете сделать, чтобы избежать этих проблем.



Содержание

• 6 признаков утечки из уплотнения штока клапана

  • Проведение испытания холодного двигателя
  • Повышенный уровень дыма
  • Больше расхода масла
  • Двигатель на холостом ходу
  • Скомпрометированная мощность ускорения
  • Пропуски зажигания двигателя
• Причины неисправности уплотнений штока клапана
• Как проверить неисправность уплотнения штока клапана

  • Шаг 1
  • Шаг 2
  • Шаг 3
  • Шаг 4
  • Шаг 5
• Как предотвратить утечку через уплотнение штока клапана
• Индивидуальные уплотнения штока клапана



Маслосъемные колпачки регулируют расход масла и смазки в двигателе, пропуская определенное количество масла внутрь штока клапана при его движении. Контролируемое количество масла имеет решающее значение для поддержания адекватной смазки. В противном случае слишком малое количество масла может привести к износу различных компонентов из-за трения друг о друга. Однако избыток масла может привести к нагарообразованию, что может привести ко многим проблемам, таким как:

• Поврежденные седла клапанов
• Деградированные каталитические нейтрализаторы
• Увеличение выбросов
• Меньшая эффективность
• Увеличенный расход масла



По сути, маслосъемные колпачки предотвращают попадание масла в камеру сгорания из головки блока цилиндров. Поврежденное уплотнение может привести к переливу моторного масла, что приведет к отказу двигателя.

Шесть способов определить, есть ли на ваших руках неисправная пломба, включают:

1. 1. Проверка холодного двигателя
2. 2. Высокий уровень задымления
3. 3. Высокий расход масла
4. 4. Холостой ход
5. 5. Меньшая сила ускорения
6. 6. Осечки



1.

Проведение проверки холодного двигателя

Один из лучших способов определить неисправность уплотнения клапана — провести проверку холодного двигателя. После того, как ваша машина какое-то время не работала — даже в течение ночи — уплотнение теперь остыло. Как только вы запустите двигатель, уплотнение сожмется. Поврежденные уплотнения оставят небольшой зазор. Остатки масла затем осядут в верхней части головки клапанной крышки.

При запуске двигателя из выхлопной трубы также может появиться голубоватый дым. Если это происходит, это означает, что остаточное масло проходит через поврежденное уплотнение в камеру сгорания. Голубоватый дым от сгоревшего масла означает, что двигателю требуется новая прокладка, даже если он исчезает после нескольких минут работы двигателя.



2. Повышенный уровень дыма

В зависимости от используемых машин и оборудования дым часто является обычной формой выхлопа. Однако, когда вы начинаете видеть, что он держится дольше, чем обычно, или становится другого цвета, вы понимаете, что причиной может быть неисправная пломба. Чрезмерный дым может также появляться более постоянными волнами, когда двигатель работает в течение длительного времени. Помните о конкретных движениях машины, которые вызывают больше дыма, чем обычно.



3. Повышенный расход масла

Если вы заметили, что расходуется больше масла, чем обычно, это может быть еще одним признаком плохого уплотнения. Когда масло вытекает или сгорает с большей скоростью, уплотнение больше не контролирует поток масла. Сгорание масла увеличивает выбросы и может загрязнить катализатор. Несгоревшее топливо в выхлопных газах резко повышает рабочую температуру нейтрализатора, что может привести к его перегреву и блокировке выхлопных газов.

Обязательно проверяйте уровень масла в двигателе с помощью щупа и сверяйтесь с журналом учета масла, чтобы узнать, различаются ли уровни жидкостей. Вы можете сделать это частью вашего регулярного графика технического обслуживания. Хотя утечки масла часто являются явным предупреждением о неисправных уплотнениях клапанов, они не всегда могут быть видны, поэтому не полагайтесь на это как на гарантированное предупреждение, потому что масло может сгореть.



4. Работа двигателя на холостом ходу

Обратите внимание на свои машины, если они когда-либо работают на холостом ходу. Когда двигатель не работает, высокий уровень вакуума может привести к скоплению масла вокруг головок клапанной системы, когда клапан закрыт. Если уплотнение неисправно, вы можете снова увидеть сизый дым, когда двигатель начнет работать. Это означает, что масло проходит через уплотнение и попадает в направляющую клапана. Обязательно заглушите двигатель и выведите его из эксплуатации до тех пор, пока вы не сможете его отремонтировать.



5. Сниженная мощность разгона

В зависимости от двигателей, которые вы используете в нефтяной и сельскохозяйственной промышленности, проверка компрессии двигателя также может помочь определить износ уплотнений штока клапана. Если машина имеет более высокий уровень сжатия, у вас проблема с уплотнением клапана, и вам потребуется замена. С другой стороны, более низкий уровень может указывать на неисправность поршневых колец.



6. Пропуски зажигания в двигателе

В двигателе со сломанными уплотнениями масло может скапливаться на электродах свечей зажигания. В результате может произойти загрязнение свечей зажигания, которое представляет собой скопление нагара, что может вызвать пропуски зажигания в двигателе. По мере увеличения накопления углерода увеличивается и сжатие, что приводит к повреждению двигателя из-за неправильной детонации или даже к проблемам с преждевременным зажиганием.

Знание этих шести признаков выхода из строя уплотнения штока клапана может помочь вам смягчить проблему до того, как начнутся такие проблемы, как утечка масла и высокая степень сжатия. Чем раньше вы заметите разноцветный дым, увеличение расхода масла, пропуски зажигания при запуске двигателя и шумы на холостом ходу, тем быстрее вы сможете произвести необходимый ремонт уплотнений. В свою очередь, ваши операции останутся эффективными, продуктивными и безопасными.



Причины выхода из строя уплотнений штока клапана

Основными причинами износа уплотнения являются неисправности самого уплотнения и неправильная установка. Несмотря на то, что клапаны изготовлены из высокопрочной резины, они могут сломаться, треснуть или изнашиваться. Уплотнения могут отсутствовать даже при неудачной установке. Любая из этих неисправностей уплотнения приведет к попаданию масла в цилиндры двигателя.

Когда маслосъемные колпачки начинают выходить из строя, образуются нагары, которые также влияют на другие компоненты двигателя, такие как седло клапана и направляющая, поэтому быстрый ремонт имеет решающее значение.

В некоторых случаях может быть отличное сжатие. Однако, если присутствует высокий расход масла, это вызовет более высокие рабочие температуры, которые могут привести к поломке или растрескиванию уплотнений. Проблемы с уплотнением также могут возникнуть из-за неправильного зазора между клапаном и направляющей клапана. Когда он ослаблен в головке блока цилиндров, он может двигаться вбок, изнашивая клапан.

Лучшее, что вы и ваша команда можете сделать, — свериться с графиком профилактического обслуживания каждой единицы оборудования в вашем парке и проходить регулярные проверки безопасности.



Ежедневные или еженедельные осмотры помогут вам обнаружить утечки и проблемы до того, как они станут более серьезными.

Также важно инвестировать в высококачественные уплотнения клапанов, которые не имеют дефектов. Сотрудничество с компанией, которая гарантирует, что продукты с печатью не будут иметь недостатков, позволит вам опередить конкурентов и даст вам конкурентное преимущество.





Как проверить неисправность уплотнения штока клапана

Поскольку на неисправность уплотнения штока клапана могут указывать многие факторы, вам придется исследовать и не всегда полагаться на различные признаки. Если у вас есть соответствующая подготовка и квалификация, приступайте к проверке. В противном случае полагайтесь на советы экспертов.



Шаг 1

Откройте капот двигателя и проверьте уровень масла в машине с помощью щупа. Это значительно ниже по сравнению с другими временами после аналогичного количества использования? Вы также можете проверить, нет ли избыточного зазора между штоком клапана и направляющей. Утечки являются очевидным признаком проблем с уплотнением штока клапана, но они не всегда присутствуют, даже когда уплотнение выходит из строя.



Шаг 2

Запустите двигатель и посмотрите на выхлоп. Из трубы идет много дыма, имеет ли он сизый оттенок? Если это так, то двигатель сжигает вытекшее масло, из-за чего вы можете не увидеть никаких утечек под капотом.



Шаг 3

Прислушайтесь к странным звукам, таким как дребезжание или постукивание, когда двигатель работает на холостом ходу. Любые необычные звуки могут указывать на проблемные клапаны.



Шаг 4

Проверьте наличие индикаторов двигателя и ошибок, которые могут указывать на проблему. Вы можете подключить машину к диагностическому считывателю для сканирования различных кодов ошибок. Например, проблемы с уплотнением клапана и направляющей клапана будут считываться как конкретные коды, поэтому обратитесь за помощью к руководству пользователя.



Шаг 5

В худшем случае вам потребуется разобрать двигатель и осмотреть маслосъемные колпачки и другие компоненты. На этом этапе может быть лучше всего положиться на профессионалов, чтобы гарантировать, что больше деталей не будет повреждено в течение всего процесса. Вы или эксперт должны искать помятые, треснувшие, сломанные или изношенные уплотнения клапанов.

Затраты на замену маслосъемных колпачков в долгосрочной перспективе являются приемлемыми, поскольку новые уплотнения предотвращают более серьезные повреждения двигателя.



Как предотвратить утечку масла из уплотнения штока клапана

Если из вашего двигателя вытекает масло, вы должны найти временное временное решение, пока не определите проблему и не выполните ремонт. Например, вы можете использовать присадку, препятствующую утечке масла, в заливную горловину точно так же, как и в обычное моторное масло. Добавка быстро исправит уплотнения клапанов, заставив их расшириться, что приведет к быстрому продлению срока службы.

Вы также можете добавлять в масло с большим пробегом кондиционеры для уплотнений, которые могут замедлить или остановить утечку масла. Этот тип масла сохраняет гибкость уплотнений, что помогает предотвратить коррозию.

Как только вы сделаете краткосрочное исправление, очень важно сразу же приступить к ремонту или замене. Длительный отказ клапана может повлиять на работу всего двигателя и гидравлической системы, что может привести к дорогостоящему ремонту или замене в будущем.

Вышедшие из строя детали также могут повлиять на безопасность и благополучие ваших работников. Ваша машина может начать работать опасно из-за скачка мощности или более быстрых/медленных движений, чем обычно.

После принятия правильных профилактических мер замените протекающие уплотнения, выполнив следующие действия:

1. 1. Снимите крышку уплотнения.
2. 2. Избавьтесь от любых отложений.
3. 3. Поместите герметик с обеих сторон, если только он не резиновый.
4. 4. Установите новые уплотнения.
5. 5. Установите крышку обратно.
6. 6. Затяните болты.



Быстрая замена маслосъемного колпачка так же важна, как и выбор производителя, знающего надежность хорошо спроектированного маслосъемного колпачка. Ищите индивидуальные решения, которые могут соответствовать вашим конкретным требованиям, если ваши машины уникальны для вашей отрасли или операций.

Вы захотите инвестировать в решения высшего уровня, которые не содержат ошибок по умолчанию. Например, у Global Elastomeric Products есть ассортимент резиновых уплотнений, которые обеспечивают эластомерное уплотнение для ваших двигателей. Наш портфель уплотнений для клапанов сосредоточен на долговечных, термостойких и химически стойких решениях. Мы также можем изготовить любую резиновую смесь по индивидуальному заказу в соответствии с вашими уникальными потребностями.

Наши пакерные элементы и уплотнения клапанов включают:

• Arrow
• Бейкер
• Бейкер/Коричневый
• Гиберсон



Качество означает все, когда вы пытаетесь выполнить свои квоты в нефтяной или сельскохозяйственной промышленности, включая уплотнения клапанов. Ваш бизнес должен полагаться на эластомерные продукты, которые производят бездефектные запасные части, так же, как вы рассчитываете на эффективных сотрудников на вашей буровой установке. Если вы пренебрегаете качеством, вы можете подвергнуть свои операции и рабочих риску поломок и травм.



Индивидуальные уплотнения штока клапана

Функциональные уплотнения штока клапана имеют решающее значение для обеспечения эффективности вашей работы. Независимо от того, работаете ли вы в сельскохозяйственной, нефтяной или другой отрасли, ваши машины выполняют повседневные операции. Если вы столкнулись с утечкой, износом или повреждением уплотнения, у Global Elastomeric Products есть то, что вам нужно.

Мы гарантируем отсутствие дефектов в наших стандартных и нестандартных конструкциях уплотнений. Наши специалисты разрабатывают, производят и распространяют наши линейки уплотнений для клапанов, сохраняя при этом ваши спецификации в центре внимания при каждой индивидуальной настройке. Мы можем разработать проекты продуктов и инженерных уплотнений для любого нефтяного месторождения или сельскохозяйственного применения. Global Elastomeric Products — это решение проблемы протекающих и поврежденных уплотнений.

Свяжитесь с нами через Интернет, чтобы задать вопросы или получить дополнительную информацию о наших решениях. Вы также можете запросить бесплатное ценовое предложение, позвонив нам по телефону 661-831-5380, чтобы лучше понять нашу продукцию для уплотнения штока клапана.

Уплотнения штока клапана — признаки неисправности в различных условиях

Уплотнения штока клапана — признаки неисправности в различных условиях

Уплотнения штока клапана контролируют смазку штока клапана, когда он перемещается вверх и вниз в направляющей клапана.

Но если слишком мало масла проходит через маслосъемные колпачки, шток клапана и направляющие клапана будут изнашиваться.

Однако, если через шток клапана и направляющие клапана проходит слишком много масла, расход масла увеличивается.

Кроме того, неисправные уплотнения штока клапана могут вызвать накопление нагара, что приведет к повреждению клапана, седла и направляющей.

Конструкция маслосъемных колпачков предусматривает точно контролируемую утечку.

Уплотнения штока клапана

Следовательно, по мере износа двигателя потребление масла или дым будут первым признаком проблемы.

Типы уплотнений штока клапана

Уплотнения штока клапана бывают двух основных типов: дефлекторные уплотнения (также называемые зонтичными уплотнениями) и принудительные уплотнения.

Дефлекторные уплотнения (также называемые зонтичными уплотнениями) Дефлекторные уплотнения (также называемые зонтичными уплотнениями)

Зонтичные или дефлекторные уплотнения, как следует из названия, отводят масло от штока клапана. Кроме того, они перемещаются вместе со штоком клапана, защищая направляющую клапана от избытка масла. Дефлекторные уплотнения имеют простую и эффективную конструкцию и просты в установке.

Уплотнения штока клапана принудительного типа Уплотнения штока клапана принудительного типа

Уплотнения штока клапана принудительного типа используются на большинстве двигателей последних моделей. Следовательно, из-за лучшего контроля выбросов и масла. Положительное уплотнение штока клапана обеспечивает более плотное уплотнение; что уменьшает количество масла, попадающего в направляющие. Это сводит к минимуму потребление масла и выбросы углеводородов. Кроме того, помогает поддерживать высокий вакуум на впуске для лучшего качества холостого хода. Изношенные направляющие и уплотнения клапанов будут способствовать утечке воздуха. В результате, вызывая обедненные пропуски зажигания и неровный холостой ход.

Двигатели с верхним распределительным валом (OHC) требуют принудительных уплотнений клапанов. Потому что положительное уплотнение предотвратит попадание масла в направляющие.

В отличие от зонтичного уплотнения, положительное уплотнение не двигается. Уплотнение фактически не имеет прямого контакта со штоком. Но на самом деле едет на тонкой масляной пленке, создавая гидродинамическое уплотнение. Это позволяет небольшому количеству масла проскальзывать через уплотнение и смазывать направляющую. По этой причине точная подгонка чрезвычайно важна для точного дозирования масла.

Правила контроля выбросов

Все более строгие правила выбросов требуют, чтобы масло не попадало в камеру сгорания.

Диагностика Симптомы выхода из строя уплотнения штока клапана при различных условиях

Когда уплотнения клапана начинают изнашиваться или выходить из строя, появляются очевидные и уникальные симптомы:

Холодный двигатель Сообщите, если у вас неисправно уплотнение клапана, выполните тест на холодном двигателе. Оставьте свой автомобиль на ночь. В верхней части головы останется немного масла с момента последней поездки. Масло будет медленно просачиваться через уплотнение клапана. В какой-то момент он окажется в камере сгорания. Следовательно, дым из выхлопа, это конечный результат.

Работа на холостом ходу и вождение с остановкой и движением

Плохие уплотнения клапанов проявляются во время; длительная работа на холостом ходу на знаках «стоп» или светофорах в условиях плотного города. Когда автомобиль длительное время стоит на холостом ходу; В результате возникает высокий уровень вакуума во впускном коллекторе. Потому что дроссельная заслонка остается закрытой.

Огромные облака бело-голубого дыма выходят из выхлопной трубы

Высокий вакуум притягивает масло к головкам и скапливается вокруг стержней клапанов. Проблемы возникают при разгоне. Сначала масло проходит через изношенное уплотнение. Далее он проходит мимо направляющей клапана. Огромные клубы бело-голубого дыма выходят из выхлопной трубы после каждого разгона с места. Горящий дым исчезнет во время движения на крейсерской или шоссейной скорости.

Чрезмерный расход масла

Плохие уплотнения клапанов вызывают чрезмерный расход масла. В остальном нормальный двигатель; при хорошей компрессии, кольцах и направляющих клапанов плохие уплотнения приведут к потере масла.

Чрезмерное задымление

Если уплотнения клапанов сильно изношены, сине-белый дым выхлопа; прослужит дольше после пуска и разгона. Тем не менее, дым со временем исчезнет после длительной работы двигателя или в периоды жаркой погоды.

Синий дым из выхлопной трубы

Плохие уплотнения клапанов почти всегда видны, периодическая проблема сжигания масла. Однако изношенные поршневые кольца и направляющие клапанов будут дымить; в течение всего времени работы двигателя и никогда не исчезают.

Торможение без дроссельной заслонки или движение по инерции

Во время торможения без дроссельной заслонки изношенные уплотнения клапанов будут выглядеть некрасиво. Особенно при спуске с крутого спуска, когда педаль акселератора остается неподвижной. Кроме того, с созданием высокого разрежения во впускном коллекторе в сочетании с наклоном двигателя вниз. В результате масло скапливается по направлению к передней части крышки клапана над головкой. При нажатии на педаль акселератора после длительного движения по инерции из выхлопной трубы в большом количестве будет выходить сгоревшее масло. В этом случае двигатель будет продолжать сжигать масло дольше. Но это все равно будет временным состоянием, пока, наконец, дым не прекратится при обычном круизе.

Недостаток мощности ускорения

Последним признаком плохого уплотнения клапана является отсутствие мощности ускорения. Вы также можете выполнить тест на сжатие, чтобы убедиться, что это так. Более высокий уровень компрессии укажет на проблему с уплотнением клапана. Однако низкий уровень компрессии указывает на проблему с поршневыми кольцами.

Заключение

Таким образом, маслосъемные колпачки играют решающую роль в управлении смазкой клапана, а также расходом масла.

Наконец, с изношенными или неправильно установленными уплотнениями клапанов:

• Направляющие клапанов могут нуждаться в смазке.
• Направляющие клапана могут быть залиты маслом.

В любом случае у двигателя будут проблемы.

Спасибо!

7 распространенных признаков неисправности уплотнений клапанов

Многие автовладельцы не осознают, что клапаны играют жизненно важную роль. Они регулируют количество воздушно-топливной смеси в цилиндрах для сгорания. Втулки на клапане препятствуют прохождению через них дымовых газов. Кроме того, уплотнение в верхней части клапанов предотвращает попадание масла в крышку в двигатель. Уплотнения, изготовленные из сверхпрочной резины, легко надеваются на верхнюю часть клапана внутри небольшой манжеты. Однако, когда клапана начинают изнашиваться, то это легко обнаружить, если знать признаки неисправности уплотнений клапанов .

Итак, чтобы ответить на вопрос: « Каковы симптомы неисправности сальников клапанов ?», автовладельцы должны знать определение клапана автомобиля и сальника клапана.

Клапан и уплотнение клапана Определение

Клапан — это деталь автомобиля, предназначенная для обеспечения плавной работы двигателя путем закрытия и открытия в нужный момент. Внутри автомобиля есть много клапанов, которые играют разные роли: выпускной клапан выводит отработавшие газы наружу, а впускной клапан пропускает смесь в цилиндр.

И, конечно же, клапаны являются одним из важнейших элементов регулирования любой системы. Для поддержки клапана создаются уплотнения клапана с целью контроля смазки клапана и расхода масла в различных типах двигателей. По этой причине уплотнение должно быть спроектировано очень хорошо, чтобы обеспечить его работу.

Как работает клапан?

Кулачки грушевидной формы, называемые кулачками, управляют работой клапанов. Наряду с вращающимся валом, называемым шестернями распределительного вала и коленчатого вала, клапаны помогают контролировать выдыхаемый дым.

Внутри блока цилиндров, где установлен распределительный вал, над каждым кулачком расположены различные маленькие металлические цилиндрические толкатели. От толкателей металлический толкатель доходит до головки цилиндра. Верхняя часть толкателя соединяет коромысло. Эта часть должна упираться в шток клапана.

Это когда система верхнего клапана работает: когда толкатель поднимается по кулачку, он играет роль поворота коромысла. Это действие толкнет клапан вниз против давления пружины. С другой стороны, когда кулачок вращается дальше, пружина клапана сдвинется и закроет клапан.

Основные симптомы неисправности уплотнений клапанов

Любая проблема с клапаном автомобиля является серьезной, особенно если она касается двигателя. Итак, , каковы симптомы неисправности уплотнений клапанов? Чтобы ваш автомобиль работал с максимальной производительностью, клапаны с надлежащими уплотнениями имеют решающее значение. Любая проблема с уплотнением или клапаном означает, что вам придется отремонтировать двигатель автомобиля, чтобы вернуть его в рабочее состояние. Обратите внимание на информацию ниже, чтобы узнать о признаках неисправности уплотнений клапанов в вашем автомобиле. Вы также можете просмотреть онлайн, чтобы узнать лучшие советы по обслуживанию клапана двигателя вашего автомобиля.

1. Тикающий/хлопающий шум

Когда дело доходит до проблем с клапаном автомобиля, тикающий или хлопающий шум первым дает о себе знать. Иногда вы можете заметить, что эти проблемы возникают раньше, чем любая другая проблема. Когда вы увеличиваете скорость двигателя, шум становится громче. Это означает, что некоторые компоненты механизма клапана не выровнены или изношены. Последней причиной может быть нехватка смазки в двигателе автомобиля.

Большинство автомобилей оснащены гидрокомпенсаторами. Они требуют постоянной смазки и постоянного давления. В случае, если давление немного снизится, это увеличит чрезмерное движение в клапанном механизме. Помните, что чирикающие или хлопающие звуки являются первыми из симптомы неисправности сальников клапанов в вашем автомобиле.

     СМ. БОЛЬШЕ:

• Симптомы неисправности клапана PCV, о которых следует знать
• Наиболее распространенные симптомы неисправного клапана рециркуляции отработавших газов, о которых вы могли не знать

2. Большое количество дыма

Большое количество дыма является вторым признаком неисправности уплотнений клапана. Водители могут видеть много выхлопного дыма при запуске автомобиля, однако слишком много дыма может быть результатом износа уплотнения клапана. По этой причине рекомендуется проверять герметичность клапанов, когда автовладельцы замечают волны дыма.

3. Потеря мощности двигателя

Еще одним признаком проблем с клапанами вашего автомобиля является снижение мощности и производительности двигателя. Производители автомобилей разрабатывают автомобильные клапаны так, чтобы они идеально подходили к своим седлам и сводили к минимуму свободное движение. В случае утечки из направляющих и уплотнений клапанов масло может скапливаться на верхней части клапана и вызывать потерю седла или образование зазора. Кроме того, это может привести к проблемам со сжатием, что приведет к плохому сгоранию и потере мощности.

Другая проблема связана с прогоревшими клапанами, которые вызывают проблемы с мощностью двигателя. Когда клапан сгорает, он теряет материал и имеет большие отверстия, через которые выходят газы и снижается степень сжатия. Наиболее распространенной причиной прогоревших клапанов являются негерметичные уплотнения и направляющие. Это также может включать в себя то, что они не смогли решить проблему с компрессией автомобиля. Когда эта проблема сочетается с проблемой системы охлаждения или EGT (рециркуляция выхлопных газов), вероятность прогоревшего клапана увеличивается. это еще неисправность уплотнения штока клапана симптом , который ни в коем случае нельзя игнорировать.

4. Проведение испытания двигателя в холодном состоянии

Испытание двигателя в холодном состоянии, безусловно, является лучшим способом ответить на вопрос  как определить, не протекает ли уплотнение клапана . Если вы оставите автомобиль стоять в течение длительного периода времени или на ночь, в верхней части головки клапанной крышки останется немного остаточного масла, и в следующий раз, когда вы будете ехать, масло прилипнет к плохому уплотнению и создаст синий дым. Этот тест — лучший способ найти неисправные уплотнения клапанов.

5. Выполнение теста на торможение двигателем

Еще один тест для выявления признаков неисправности уплотнений клапанов — торможение двигателем. Чтобы узнать, изношен ли у вас сальник клапана или нет, водители могут нажать на педаль газа после движения накатом, и масло, оставшееся на передней крышке, будет гореть.

6. Синий дым из выхлопной трубы

Если вы ищете очевидные симптомы неисправности направляющих клапанов , синий дым из выхлопной трубы является верным признаком того, что двигатель автомобиля имеет проблемы. Хотя синий дым не является результатом проблем с клапаном автомобиля, это общий признак. Когда направляющие клапанов и уплотнения изнашиваются, это позволяет маслу проходить в камеру сгорания и сжигаться вместе с автомобильным топливом. Владельцы автомобилей также заметят, что уровень масла продолжает падать или масло нужно доливать чаще, чем часто.

Несмотря на то, что количество голубого дыма, замеченное при выходе из строя направляющей клапана и уплотнения, небольшое и едва заметное, его большое количество может свидетельствовать о повреждении поршневых колец.

Если присутствуют большие количества, возможно, повреждено поршневое кольцо (Источник фото: youtube)

7. Холостой ход, остановка, движение

Плохие уплотнения клапанов в основном проявляются, когда автомобиль стоит на холостом ходу на светофорах. Причина этого симптома заключается в том, что высокий уровень вакуума во впускном коллекторе возникает, когда автомобили простаивают в течение длительного периода времени. Это приводит к тому, что масло всасывается головками и собирается на штоках клапанов.

При плохом уплотнении клапана масло будет притягиваться к направляющей клапана, проходя через эрозионное покрытие при ускорении.

Часто задаваемые вопросы

Чтобы больше узнать о неисправных уплотнениях клапанов автомобилей, наши эксперты по автомобилям помогут водителям ответить на наиболее распространенные вопросы по следующим связанным темам:

Почему уплотнения клапанов выходят из строя?

Основным фактором, вызывающим затвердевание и хрупкость низкосортных материалов, таких как нитрил, являются высокие рабочие температуры. Когда уплотнения выходят из строя, он не может контролировать попадание масла в направляющую. Изношенные уплотнения клапанов вызывают различные проблемы, такие как растрескивание, ухудшение контроля масла и т. д.

Приведут ли плохие уплотнения клапанов к низкой компрессии?

Да. Несколько проблем с клапаном могут привести к низкой компрессии. Причин этой проблемы много: впускной и выпускной клапаны перегреваются, происходит утечка газа, изнашиваются уплотнения клапанов, из-за чего газ не может полностью герметизироваться.

Как долго служат уплотнения клапанов?

150 000 миль при нормальных условиях. Однако уплотнения клапанов могут выйти из строя из-за нечастой замены масла и фильтров, а также из-за неправильной установки.

Как устранить течь через уплотнение клапана?

Не паникуйте, если в вашем автомобиле обнаружена течь через уплотнение клапана. Мы здесь, чтобы помочь. Есть 3 способа решить эту проблему: Первый и самый простой способ — заменить протекающее уплотнение. Вы можете просто снять крышку и соскоблить любые отложения, прилипшие к этой области. После этого установите новую прокладку на место и не забудьте затянуть болты.

Во-вторых, водители могут добавить в двигатель присадку, предотвращающую утечку масла. Этот продукт играет роль продления срока службы уплотнений клапанов, вызывая их набухание, что может остановить утечку. Однако это временное решение, и водители должны привезти свой автомобиль к автомеханикам.

И последнее, но не менее важное: рекомендуется использовать моторное масло с большим пробегом. Это масло может сохранить мягкость уплотнений клапанов, чтобы уменьшить коррозию. Применяя моторное масло, кондиционеры уплотнений из него могут уменьшить или даже остановить утечки.

Резюме

Таким образом, мы надеемся, что этот блог помог вам разобраться в признаках неисправности уплотнений клапанов . Помните, что вы не должны вмешиваться в какие-либо детали автомобиля, чтобы устранить проблему, а лучше обратитесь к специалисту по ремонту автомобилей, чтобы решить проблему.

No related posts.
