Схемы зарядных устройств для автомобильных аккумуляторов


Включение тиристора в импульсных схемах десульфатирует импульсным током старенький аккумулятор и поддерживает в исправном состоянии новый. Подключение тиристора позволяет существенно упростить схему управления напряжением на аккумуляторе. В результате устройство на тиристоре оказалась простым и надежным. Включение тиристора открыт — закрыт зависит от напряжения, которое снимается с резистора R3.

С течением времени батарея заряжается, что ведёт к увеличению напряжение на ней. Тиристор начинает открываться позже и закрываться раньше. Амперметр необходимо включать в цепь до R нагрузки R5. Амперметр в схеме зарядных устройств на тиристорах обычно показывает на 0,,5 ампер больший ток, чем есть на самом деле, это происходит из-за шунта R5. ЗУ на тиристоре циклически разряжает аккумулятор во время отрицательного полупериода U, что приводит к процессу десульфатации пластин аккумулятора, этот процесс происходит благодаря R нагрузки R5.

Если Вы не планируете весь процесс зарядки аккумулятора находиться рядом с зарядкой можно собрать схему защиты аккумуляторной батареи от глубокого разряда из-за R5 при пропадании в. Схема собирается на реле К1 и выпрямителе VD1C1.

Зарядное устройство на тиристоре содержит стандартный трансформатор ТПП или другой на 10 А и напряжение около 35 вольт.

Добавить в закладки. Обсудить в форуме. В закладки браузера. Мнение о материале. Пожалуйста оставьте свои комментарии!!!! Выбранная схема!!! Зарядное устройство на тиристоре. Категория: Зарядные устройства для авто Добавил: brys99 Просмотров: Теги: устройство , зарядное , тиристоре , НА Рейтинг: 4. Все смайлы.


Зарядное устройство с защитой.

Тиристорное зарядное устройство 12 вольт с электронной защитой. Выпрямительные диоды в зарядных приспособлениях могут быть выведены из строя при случайном замыкании выходных клемм либо неверном включении АКБ. Обычное средство защиты — плавкие предохранители, но для возобновления работоспособности прибора в этом потребуется замена спаленного предохранителя новым, которого как традиционно в нужный момент под рукою нет. Приходится ставить «жучок», чем ещё более снижается защищённость зарядного устройства. Зарядное устройство для аккумуляторов 12 вольт на тиристоре КУЕ.

Сразу скажу, что штатные ЗУ, предназначенные для зарядки разных АКБ уже не Плюс аккумулятора по схеме сверху. Посудите сами: автомобильные аккумуляторы работают не более 3 лет! Данная . Точней, его значение будет зависеть, теперь уже, от скважности, которую и регулирует тиристор.

Зарядные устройства

Компактное зарядное устройство на тиристоре. На рис. Образцовое напряжение на аккумулятора сравнивается при каждом положительном полупериоде пока тиристор закрыт. Когда аккумулятор разряжен тиристор открывается в моменты каждого положительного полупериода с некоторой задержкой, но только как аккумулятор будет близок к полной зарядке тиристор будет открывать с большей задержкой и при достижении определенного значения когда аккумулятор полностью зарядится, тиристор перестанет открываться. Сравнение напряжений происходит в цепи управляющего электрода тиристора. Напряжение на выходе тиристора зависит от его параметров, поэтому возможно подборка тиристора если напряжение 13,5В окажется немного заниженным. Трансформатор любой на напряжение во вторичной обмотке 20В исходя из значения зарядного тока. Борноволоков Э. Радиолюбительские схемы — 3-е издание, перераб. Автоматическое зарядное уст-во.

Нужна схема и совет по зарядным устройства автомобильных АКБ

Включение тиристора в импульсных схемах десульфатирует импульсным током старенький аккумулятор и поддерживает в исправном состоянии новый. Подключение тиристора позволяет существенно упростить схему управления напряжением на аккумуляторе. В результате устройство на тиристоре оказалась простым и надежным. Включение тиристора открыт — закрыт зависит от напряжения, которое снимается с резистора R3. С течением времени батарея заряжается, что ведёт к увеличению напряжение на ней.

Начнем с того, что зарядное на КУ имеет целый ряд преимуществ: — Способность выдерживать ток заряда до 10 ампер — Ток заряда импульсный, что, по мнению многих радиолюбителей, помогает продлить жизнь аккумулятору — Схема собрана с не дефицитных, недорогих деталей, что делает ее очень доступной в ценовой категории — И последний плюс- это легкость в повторении, что даст возможность ее повторить, как новичку в радиотехнике, так и просто владельцу автомобиля, вообще не имеющего знания в радиотехнике, которому нужна качественная и простая зарядка. Со временем попробовал доработанную схему с автоматическим отключением аккумулятора, рекомендую почитать Зарядное для автомобильного аккумулятора В свое время я собирал эту схему на коленке за 40 минут вместе с травкой платы и подготовкой компонентов схемы.

Зарядное устройство для автомобильных аккумуляторов

Зарядное устройство ЗУ для аккумулятора необходимо каждому автолюбителю, но стоит оно немало, а регулярные профилактические поездки в автосервис не выход. Обслуживание батареи в СТО требует времени и денег. Кроме того, на разряженном аккумуляторе до сервиса ещё нужно доехать. Собрать своими руками работоспособное зарядное устройство для автомобильного аккумулятора своими руками сможет каждый, кто умеет пользоваться паяльником. Любой аккумулятор АКБ — накопитель электрической энергии. При подаче на него напряжения энергия накапливается, благодаря химическим изменениям внутри батареи.

Тиристорное импульсное зарядное устройство 10А на КУ202

Здравствуйте дорогие читатели. Хочу предложить вашему вниманию зарядное устройство для автомобильных аккумуляторов. Схема управления тиристором заимствована от ранее выпускаемого промышленного зарядного для автомобилей. Схема простая и при отсутствии ошибок монтажа, начинает работать сразу. Схема имеет защиту от короткого замыкания соединительных проводов на транзисторе VТ3. Когда аккумулятор не подключен, напряжение между точками 6 и 7 отсутствует — транзистор VТ3 закрыт и релаксационный генератор, собранный на аналоге однопереходного транзистора VТ1, VТ2 не работает. Тиристор закрыт. При подключении аккумулятора, VT3 открывается, запускается генератор и на выходе появляются импульсы заряда.

При заряде от внешнего ЗУ напряжение на АКБ ограничивают величиной 2,4 В на . Примитивная защитная схема автомобильного аккумулятора от . Еще плюс такой же, как у диодов Шоттки: радиатор для пары тиристоров.

Разбор больше 11 схем для изготовления ЗУ своими руками в домашних условиях, новые схемы и года, как собрать принципиальную схему за час. ТЕСТ: Чтобы понять, обладаете ли вы необходимой информацией об аккумуляторах и зарядных устройствах для них, следует пройти небольшой тест:. А Желательно производить демонтаж батареи с установленного места, иначе возникнет риск повредить электронику поступлением большого напряжения.

В холодное время года старые автомобильные аккумуляторы начинают «капризничать» и их приходится подзаряжать. В большинстве случаев автолюбителю нужно к утру подзарядить слабый аккумулятор и для этого не обязательно иметь сложное зарядное устройство ЗУ. В свое время выпускалось компактное надежное ЗУ для автомобильных и мотоциклетных аккумуляторов, состоявшее из понижающего трансформатора с переключающейся вторичной обмоткой, мостового выпрямителя и амперметра. При изготовлении ЗУ по такой схеме основные сложности возникают с подбором готового трансформатора или намоткой толстым проводом вторичной обмотки с отводами. Подбор готового трансформатора можно упростить, если применить простую схему фазового управления средним значением тока [1].

Зарядное устройство на кт схема Автоматическое зарядное устройство для автомобильного аккумулятора.

Эта схема позволяет производить включение и выключение нагрузки при одном кратковременном нажатии кнопки. Первоначально обмотка реле К1 обесточена, реле выключено. Когда нажимаем на кнопку SB1, то на резистор R1 и управляющий электрод тринистора VS1 поступает импульс положительного напряжения. Тринистор открывается и срабатывает реле К1 своими контактами оно включает нагрузку на схеме эти контакты не показаны , …. Устройство отлично подходит для зарядки аккумуляторов разного типа, предназначенных для питания электрических сетей автомобилей, мотоциклов, фонарей и т. Также прибор может работать в режиме источника питания с плавной регулировкой напряжения от 0 до 12В и мощностью не …. Тиристоры можно проверить с помощью омметра, замеряя сопротивление анод-катод полупроводникового прибора так, чтобы отрицательный вывод омметра был подключен к аноду, а положительный к катоду.

На работе списывали оборудование и мне достался блок питания без внутренностей, с надписью на передней панели «statron TYP «. В наличии были корпус и установленный внутри силовой трансформатор. Решил оставить до поры, до времени.


Схема и описание тиристорного зарядного устройства для автомобильных аккумуляторов



Схема и описание простого самодельного зарядного устройства на тиристоре для зарядки автомобильных аккумуляторов.


Устройство с электронным управлением зарядным током, выполнено на основе тиристорного фазоимпульсного регулятора мощности. Оно не содержит дефицитных деталей, при заведомо исправных элементах не требует налаживания.

Это зарядное устройство на тиристоре позволяет заряжать автомобильные аккумуляторные батареи током от 0 до 10 А, а также может служить регулируемым источником питания для мощного низковольтного паяльника, вулканизатора, переносной лампы.

Зарядный ток по форме близок к импульсному, который, как считается, способствует продлению срока службы батареи. Устройство работоспособно при температуре окружающей среды от — 35 °С до + 35°С.

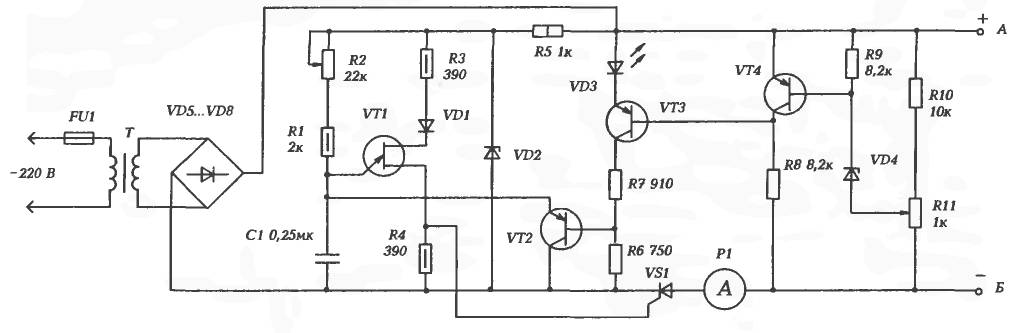

Схема устройства показана на рис. 1.

Нажмите на картинку для просмотра.

Зарядное устройство представляет собой тиристорный регулятор мощности с фазоимпульсным управлением, питаемый от обмотки II понижающего трансформатора Т1 через диодный мостVD1 + VD4.

Узел управления тиристором выполнен на аналоге однопереходного транзистора VT1, VT2 Время, в течение которого конденсатор С2 заряжается до переключения однопереходного транзистора, можно регулировать переменным резистором R1. При крайнем правом по схеме положении его движка зарядный ток будет максимальным, и наоборот.

Диод VD5 защищает управляющую цепь тиристора VS1 от обратного напряжения, возникающего при включении тиристора.

Тиристорное зарядное устройство в дальнейшем можно дополнить различными автоматическими узлами (отключение по окончании зарядки, поддержание нормального напряжения батареи при длительном ее хранении, сигнализации о правильной полярности подключения батареи, защита от замыканий выхода и т.

д.).

К недостаткам устройства можно отнести колебания зарядного тока при нестабильном напряжении электроосветительной сети.

Как и все подобные тиристорные фазоимпульсные регуляторы, устройство создает помехи радиоприему. Для борьбы с ними следует предусмотреть сетевой LC-фильтр, аналогичный применяемому в импульсных сетевых блоках питания.

Конденсатор С2 — К73-11, емкостью от0,47 до 1 мкФ, или. К73-16, К73-17, К42У-2, МБГП.

Транзистор КТ361А заменим на КТ361Б — КТ361Ё, КТ3107Л, КТ502В, КТ502Г, КТ501Ж — KT50IK, а КТ315Л — на КТ315Б + КТ315Д КТ312Б, КТ3102Л, КТ503В + КТ503Г, П307 Вместо КД105Б подойдут диоды КД105В, КД105Г или. Д226 с любым буквенным индексом.

Переменный резистор R1 — СП-1, СПЗ-30а или СПО-1.

Амперметр РА1 — любой постоянного тока со шкалой на 10 А. Его можно изготовить самостоятельно из любого миллиамперметра, подобрав шунт по образцовому амперметру.

Предохранитель F1 — плавкий, но удобно использовать и сетевой автомат на 10 А или автомобильный биметаллический на такой же ток.

Диоды VD1 + VP4 могут быть любыми на прямой ток 10 А и обратное напряжение не менее 50 В (серии Д242, Д243, Д245, КД203, КД210, КД213).

Диоды выпрямителя и тиристор устанавливают на теплоотводы, каждый полезной площадью около 100 см2. Для улучшения теплового контакта приборов с теплоотводами желательно использовать теплопроводные пасты.

Вместо тиристора. КУ202В подойдут КУ202Г — КУ202Е; проверено на практике, что устройство нормально работает и с более мощными тиристорами Т-160, Т-250.

Следует заметить, что в качестве теплоотвода тиристора допустимо использовать непосредственно металлическую стенку кожуха. Тогда, правда, на корпусе будет минусовой вывод устройства, что в общем-то нежелательно из-за опасности случайных замыканий выходного плюсового провода на корпус. Если крепить тиристор через слюдяную прокладку, опасности замыкания не будет, но ухудшится отдача тепла от него.

В устройстве может быть использован готовый сетевой понижающий трансформатор необходимой мощности с напряжением вторичной обмотки от 18 до 22 В.

Если у трансформатора напряжение на вторичной обмотке более 18 В, резистор R5 следует заменить другим, большего сопротивления (например, при 24…26 В сопротивление резистора следует увеличить до 200 Ом).

В случае, когда вторичная обмотка трансформатора имеет отвод от середины, или есть две одинаковые обмотки и напряжение каждой находится в указанных пределах, то выпрямитель лучше выполнить по стандартной двуполупериодной схеме на двух диодах.

При напряжении вторичной обмотки 28…36 В можно вообще отказаться от выпрямителя — его роль будет одновременно играть тиристор VS1 (выпрямление — однополупериодное). Для такого варианта блока питания необходимо между резистором R5 и плюсовым проводом включить разделительный диод КД105Б или Д226 с любым буквенным индексом (катодом к резистору R5). Выбор тиристора в такой схеме будет ограничен — подойдут только те, которые допускают работу под обратным напряжением (например, КУ202Е).

Для описанного устройства подойдет унифицированный трансформатор ТН-61. Три его вторичных обмотки нужно соединить согласно последовательно, при этом они способны отдать ток до 8 А.

Все детали устройства, кроме трансформатора Т1, диодов VD1 — VD4 выпрямителя, переменного резистора R1, предохранителя FU1 и тиристора VS1, смонтированы на печатной плате из фольгированного стеклотекстолита толщиной 1,5 мм.
