Замена маслосъемных колпачков на ВАЗ 2109

Двигатель внутреннего сгорания не способен исправно работать даже при малейшей поломке, поэтому нужно всегда следить за всеми, даже самыми, на первый взгляд, незначительными элементами силового агрегата. Такой деталью являются маслосъемные колпачки. В этой статье будет описано, как осуществляется замена маслосъемных колпачков на ВАЗ 2109.

Маслосъемные колпачки нужны для того, чтобы смазывать маслом все необходимые элементы, но при этом не выпускать масляные излишки за пределы двигателя. Этот элемент плотно прилегает к клапану, поэтому пропускание моторного масла почти невозможно.

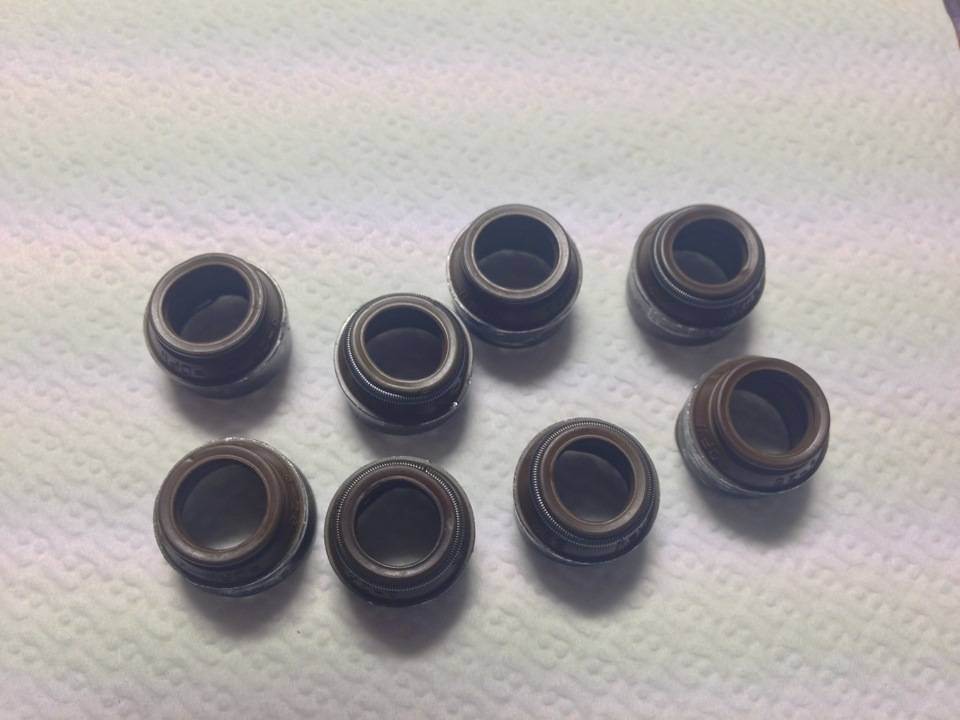

Маслосъемные колпачки

Маслосъемный колпачок, как и все узлы силового агрегата, рано или поздно изнашивается. Это происходит из-за постоянного взаимодействия с маслом и перепадов температур. У этого элемента есть свой срок службы, который составляет 20 тысяч километров пробега.

Вот так работает маслосъемный колпачок:

Когда менять маслосъемные колпачки

Замена маслосъемных колпачков нужна, если:

  1. Расход моторного масла увеличился, а его протекания не видно. Это самый обманчивый признак, так как чаще всего владельцы думают, что проблема в другом, и заливают масло, не желая дорогостоящего ремонта.
  2. Двигатель расходует более 1 литра на 1000 километров пройденного пробега.
  3. Из выхлопной трубы часто выходит дым с синим оттенком.
  4. На электродах свечей появилось моторное масло. Это признак, по которому точно можно определить неисправные маслосъемные колпачки, так как масло на электродах по другим причинам не появляется.

Свечи в масле

Если был замечен хотя бы один признак из вышеперечисленных, то уже необходима замена.

Как произвести замену

Замену можно произвести своими руками, без обращения за помощью к специалистам. Вся процедура проста, для ее проведения понадобятся:

  1. Набор головок с трещеткой.
  2. Отвертка с плоским концом.
  3. Съемник колпачков.
  4. Раcсухариватель клапанов.
  5. Плоскогубцы.
  6. Прут диаметром 8 миллиметров.
  7. Новые колпачки.

Инструменты, которые пригодятся для замены

Перед началом замены необходимо произвести подготовительные работы, а именно:

  1. Снять воздушный фильтр с корпусом.
  2. Демонтировать топливный насос.
  3. Убрать распределитель системы зажигания.

Маслосъемный колпачок в сборе

Все это необходимо для свободного доступа к маслосъемным колпачкам. После проведения подготовительных работ можно приступать непосредственно к самой замене.

Последовательность действий при замене маслосъемных колпачков:

  1. Отсоединить минусовую клемму от аккумуляторной батареи. Это необходимо для безопасности всей процедуры, так как во время работы может возникнуть короткое замыкание.
  2. Снять шестерню с зубчиками с распредвала.
  3. Вытянуть шпонку из распредвала для ее сохранности. Она расположена в пазу.
  4. Убрать крышку ГБЦ, открутив все ее болты, расположенные по краям.
  5. Снять проводок «массы» и наконечники проводов, открутив гайки, и демонтировать заднюю крышку ГБЦ.
  6. Открутить гайки подшипников распредвала и убрать их на видное место, чтобы не потерять.
  7. Снять распределительный вал с блока цилиндров и незамедлительно демонтировать сальник клапанов.
  8. Крутить коленчатый вал, пока поршень, маслосъемный колпачок которого нужно заменить, не будет в положении ВМТ;
  9. Демонтировать свечу из ГБЦ и установить туда прут диаметром 8 миллиметров так, чтобы он был между клапаном и поршнем.
  10. Разсухарить клапан специальным инструментом, сжимая пружины.
  11. Достать «сухари» клапана и демонтировать сам клапан. Все это проделывать с помощью плоскогубцев.
  12. Снять тарелку и пружины клапана. Их должно быть две: верхняя и нижняя. Их лучше также отложить на видное место, чтобы не потерять.
  13. Демонтировать маслосъемный колпачок с помощью съемника, установив его на клапан.
  14. Ударять по втулке и по ручке съемника, установив боек.
  15. Достать колпачок из втулки. Потом достать его из цанги. Делать это лучше всего плоскогубцами или похожими инструментами. Поворачивать колпачок во время извлечения не рекомендуется, в противном случае сломается втулка.
  16. Взять новые маслосъемные колпачки и демонтировать их пружины. Проделывать эту процедуру надо очень аккуратно, чтобы не сломать ничего.
  17. Обработать новый элемент небольшим количеством моторного масла и установить его.
  18. Запрессовать новый маслосъемный колпак. Он должен сидеть плотно, в противном случае от замены не будет никакого толка.
  19. Установить пружину колпачка. Замена одного изделия завершена, теперь нужно проделать то же самое с другими колпачками.
  20. После замены всех колпачков нужно установить тарелку и пружины клапанов. Установить обратно «сухари» клапанов при помощи специального инструмента.
  21. Демонтировать прут диаметром 8 миллиметров. Установить сухари в точном положении. Для этого нанести небольшие удары металлическим предметом по краям клапанов.
  22. Смазать опоры распредвала в головке блока цилиндров и шайбы. Для этого подойдет обычное моторное масло, специальные средства не нужны.
  23. Установить распредвал в свое расположение. Перед установкой убедиться, что кулачки 1 цилиндра соотносятся с толкателями.
  24. Смазать кулаки и шейки распредвала. Для этого подойдет обычное моторное масло.
  25. Установить корпус подшипника распределительного вала. Если втулки попадают в отверстия кожухов подшипника, то установка проводится верно.
  26. Затянуть все гайки и поставить сальник.
  27. Если есть необходимость, то отрегулировать зазоры всех клапанов.
  28. Все остальные мелочи устанавливать в обратной последовательности. В конце – главное, не забыть установить минусовую клемму обратно, иначе автомобиль не заведется.

Фотоинструкция

Убираем крышку ГБЦ

После снятия распредвала — толкатели

Установка рассухаривателя

Устанавливаем прут

Рассухаривание

Съемник маслосъемных колпачков

Снятый колпачок

Установка защитного колпачка

Процедура замены маслосъемных колпачков не так тяжела, как кажется на первый взгляд. Все работы можно произвести самостоятельно. Не стоит затягивать с заменой колпачков, если это необходимо, так как попадание моторного масла на клапана плохо сказывается на работе двигателя. В отдельных случаях пропускающие колпачки даже бывают причиной потери мощности и динамики автомобиля.

Видео

В следующем видео показан процесс замены сальников клапанов на ВАЗ 2108:

А здесь можно увидеть замену маслосъемных колпачков на ВАЗ 21099:

Читайте также:

  • Регулировка клапанов на ВАЗ 2107.
  • Замена седла клапана.
  • Проверка герметичности клапанов.

Инструкция по замене малосъемных колпачков на ваз 2109 с видео

Главная » Ремонт и обслуживание

Ремонт и обслуживание

Автор Алексей Степанов На чтение 4 мин. Просмотров 385 Опубликовано

На первый взгляд, маслосъёмный колпачок — деталь незначительная. Но в случае износа она способна доставить автовладельцу массу неприятностей. О том, что такое маслосъёмный колпачок и как его заменить самостоятельно на двигателе ВАЗ 2109, мы и поговорим в данной статье.

Что такое маслосъёмные колпачки и где они находятся

Маслосъёмные колпачки автомобиля ВАЗ 2109

Эти колпачки находятся непосредственно на клапанах двигателя, в головке блока цилиндров. Другое название этих колпачков — клапанные сальники. Их главная задача — не допустить попадания излишков масла в мотор. Изготавливаются эти колпачки из особой резины. А резина, даже специальная, со временем приходит в негодность и масло начинает попадать прямо в камеру сгорания двигателя. В этом случае стоит поменять эти детали.

Как узнать, что пора менять

Изношенные колпачки автомобиля ВАЗ 2109

Всё просто: если из выхлопной трубы машины идёт густой сизый дым, значит, колпачки пора менять. Как правило, этот дым появляется только при запуске мотора и при его остановке. Но если колпачки изношены очень сильно, густой дым из трубы идёт постоянно.
Однако дым — не единственный признак необходимости срочной замены колпачков. Иногда дыма практически не видно, но расход масла в машине повышается в несколько раз, при этом никаких внешних течей масла (через различные сальники и прокладки) не наблюдается. Всё это тоже говорит о том, что время менять колпачки.

Необходимые инструменты

  • Набор торцовых головок,
  • молоток (средних размеров),
  • пруток из мягкого металла диаметром 8 мм (как вариант — из олова),
  • пинцет медицинский,
  • плоскогубцы,
  • инструмент для снятия сухариков с клапанов,
  • запрессовочная оправка,
  • цанга для снятия колпачков.

Последовательность действий

  1. На цанге есть боёк. По нему нужно точно ударить молотком. Это приведёт к тому, что колпачок сомнётся и его можно будет достать из цанги плоскогубцами.Маслосъёмный колпачок извлекается из направляющей втулки с помощью цанги
  2. Как только сухарики извлечены, снимается тарелка клапана и его пружина.Когда пружина зафиксирована, сухарики клапана извлекаются с помощью медицинского пинцета
  3. После этого устанавливается инструмент для разсухаривания клапанов и с его помощью пружина клапана прижимается.
  4. После вывода поршня в мёртвую точку с цилиндра откручивается свеча, а в открывшееся отверстие вставляется оловянный пруток диаметром 8 мм. Кончик прутка должен оказаться между клапаном и дном поршня.
  5. Теперь коленчатый вал надо повернуть так, чтобы поршень в цилиндре, где планируется замена колпачков, вышел в верхнюю мёртвую точку.Снимается распределительный вал, затем снимается сальник
  6. Прежде всего, надо снять провода с аккумулятора.
  7. Снимается ремень с ГРМ.
  8. С распределительного вала убирается шкив с зубцами.
  9. С первого крепления снимаются провода, с третьего крепления откручиваются гайки.
  10. Откручиваются четыре гайки с передней крышки, потом откручиваются гайки с крышки задней (их там шесть штук).
  11. Обе крышки снимаются.
  12. Распределительный вал вынимается.
  13. С распределительного вала снимается сальник.Пружина клапана крепко прижимается с помощью цанги
  14. После прижимания пружины клапана сухарики можно извлечь с помощью пинцета.Вначале извлекается тарелка клапана, а потом — находящаяся под ней пружина
  15. Теперь с помощью цанги надо снять маслосъёмный колпачок с направляющей втулки.Ударом молотка по рукоятке колпачок спрессовывается в цанге и вынимается
  16. Новый колпачок запрессовывается в тарелку клапана, затем на него устанавливается пружина.
  17. Аналогичные операции производятся со всеми колпачками, нуждающимися в замене.
  18. После замены производится обратная сборка головки цилиндров.

Видео по замене сальников клапанов на ВАЗ 2109 своими руками

Важные моменты

  • После извлечения изношенного колпачка следует тщательно осмотреть стенки направляющей втулки, так как любая царапина на этой стенке, оставленная цангой, может привести к возобновлению течи масла в камеру сгорания и сведёт на нет все усилия по замене колпачка.
  • Перед установкой новых колпачков нужно не забыть снять с них пружины.
  • Перед запрессовкой нового колпачка место установки обильно смазывается маслом. Это помогает точнее посадить колпачок на место, не прилагая к этому лишних усилий.

Как видно из статьи, заменить маслосъёмные колпачки на ВАЗ 2109 своими руками вполне возможно. Главное –запастись терпением, соблюдать последовательность операций и не прилагать больших усилий, запрессовывая новые колпачки на место.
