Система охлаждения двигателя ВАЗ 2114, устройство, принцип работы
Система охлаждения двигателя ВАЗ 2114 представляет интерес для многих владельцев данного автомобиля. К сожалению, отечественные автомобили не отличаются хорошим качеством сборки и надежностью работы различных их систем, включая и систему охлаждения двигателя ВАЗ 2114.
Но прежде чем найти и устранить неисправность в системе охлаждения двигателя ВАЗ 2114 необходимо знать ее устройство и принцип работы. Про это мы и поговорим дальше.
Внутренний теплообмен
Принцип работы системы охлаждения двигателя ВАЗ 2114 основан на внутреннем теплообмене, который происходит с помощью жидкости. Тут ничего нового я вам не открою, так как на этом принципе основана работа систем охлаждения 99% всех автомобилей в мире.
Причиной этому послужило то, что данный принцип на много эффективней и надежней воздушной системы охлаждения.
Всем нам знаком легенда отечественного автопрома автомобиль «Запорожец», на котором двигатель стоял сзади и охлаждался с помощью направленных воздушных потоков.
Двигатель Запорожца.
И как мучились владельцы этого автомобиля, придумывая различные ухищрения, чтобы увеличить эффективность этой системы, для того чтобы двигатель не перегрелся.
Важный недостаток
Однако система охлаждения двигателя ВАЗ 2114 и всех остальных аналогичных автомобилей имеет один важный недостаток, это постоянный контроль за ее состоянием, периодичное обязательное обслуживание и ремонт.
В основу работы такой системы охлаждения заложена принудительная циркуляция охлаждающей жидкости по закрытому контуру. Единственное, что соединяет ее с внешним виром это расширительный бачок.
Устройство системы охлаждения двигателя ВАЗ 2114
Система охлаждения двигателя ВАЗ 2114 состоит из:
- Электродвигателя;
- Насоса;
- Левого и правого бочков радиатора;
- Горловины;
- Заливных и сливных пробок;
- Сливной патрубок.
Конечно же, радиатора, расширительного бачка, трубок и шлангов по которым циркулирует охлаждающая жидкость, термостат, электровентилятор и датчик его включения, патрубки для радиатора отопителя, блок подогрева карбюратора.
Так же к системе охлаждения двигателя ВАЗ 2114 можно отнести ремень привода распределительного вала, с помощью которого приводится центробежный насос или по-простому помпа.
Принцип работы
Циркуляция жидкости в системе охлаждения автомобиля происходит принудительно под воздействием центробежного насоса, который, в свою очередь, приводится в действие ремнем привода газораспределительного механизма.
Электровентилятор имеет встроенные четыре пластмассовых лопасти. Он установлен на вал электродвигателя. Электродвигатель в свою очередь постоянно реагирует на показания специального датчика и в зависимости от его показаний включается и выключается.
Как известно система охлаждения двигателя ВАЗ 2114 не является как таковой без клапана термостата, который имеет двумя каналами, основным и дополнительным. Термостат имеет специальный наполнитель, который чувствителен к изменению температуры окружающей среды.
Вообще клапан термостата является одним из самых важных элементов системы охлаждения любого автомобиля.
При достижении температуры охлаждающей жидкости приблизительно 87 градусов (плюс, минус 2 градуса), открывается основной клапан и пропускает охлаждающую жидкость по большому контуру.
При достижении температуры охлаждающей жидкости 102 градуса, ход основного клапана останавливается на отметке 8 мм (для ВАЗ 2114).
Причины не правильной работы системы охлаждения
Очень часто причиной не правильной работы системы охлаждения автомобиля является не правильное срабатывание термостата. Если данный клапан работает не правильно, единственный выход из данной ситуации, это его замена.
А что бы проверить исправность клапана термостата, необходимо запустить холодный двигатель.
После того как двигатель прогреется (87 – 92 градуса) необходимо прощупать нижний патрубок под термостатом, он должен быть теплым. Если патрубок холодный, значит у вас проблемы с клапаном термостата.
Читайте по теме — Неисправность системы охлаждения ВАЗ 2106.
На автомобиле ВАЗ 2114 установлен двухходовой алюминиевый радиатор, трубчатый – пластинчатый.
Данный радиатор дополнительно оснащен 2-я пластмассовыми бачками. Левый бачек имеет перегородку.
Как мы видим, система охлаждения двигателя ВАЗ 2114 не является очень сложной, чтобы не разобраться в ее конструкции и принципе работы. Что не скажешь про такую же систему у иномарок.
И что самое положительное и приятное, вы сможете самостоятельно провести не большой ее ремонт, к примеру, заменить клапан термостат или какой-либо патрубок. Также читайте что делать если раздувает расширительный бачок.
Система охлаждения двигателя, принцип работы.

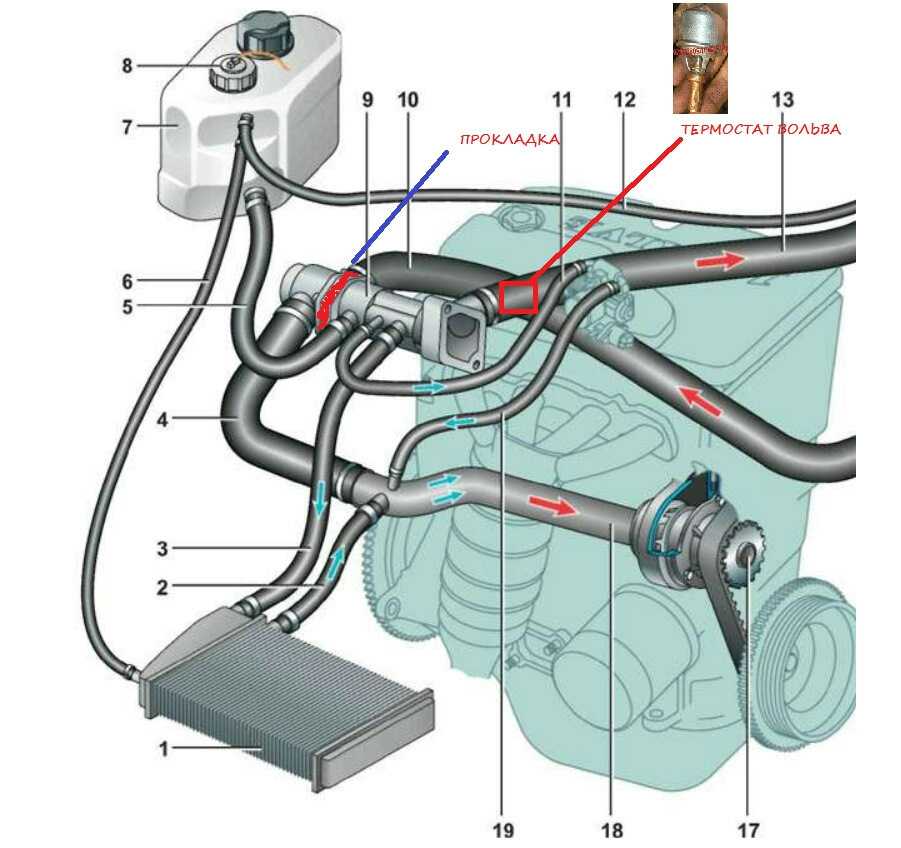

схема системы охлаждения (8 клапанов, инжектор)
Рубрика: Двигатель
Система охлаждения на ВАЗ 2114 и других моделях Жигулей нередко выходит из строя.
Поэтому владельцу необходимо знать её устройство и все элементы, чтобы правильно и своевременно диагностировать неисправность. В данной статье представлена схема системы охлаждения ВАЗ 2114 (8 клапанов, инжектор) и описаны самые важные её составляющие.
Полезно:

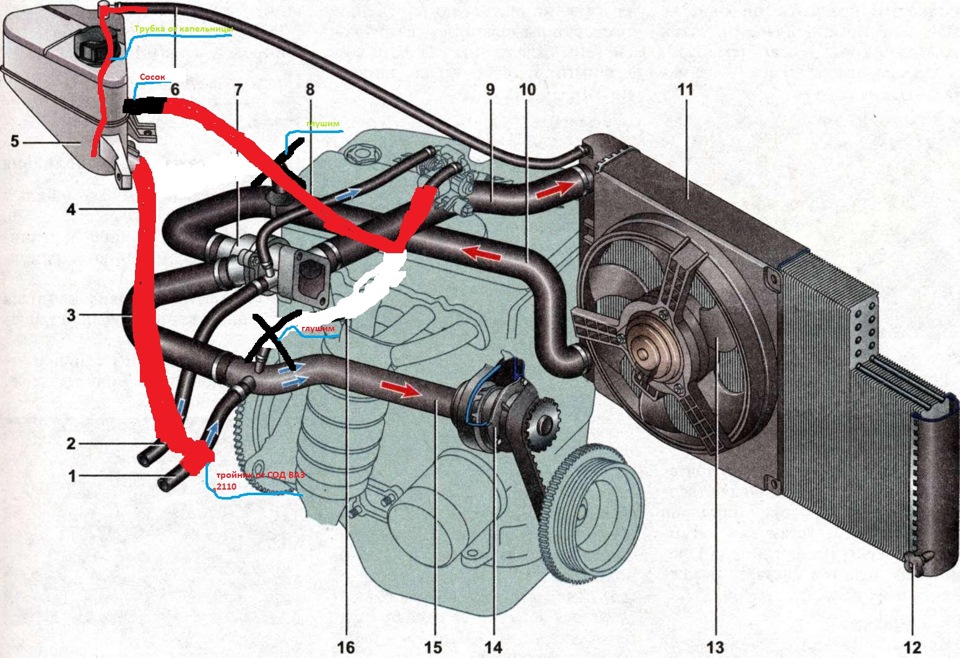

Схема системы охлаждения ВАЗ 2114
Водяной насос или помпа начинает вращение при работе газораспределительного механизма. Он отвечает за то, чтобы антифриз постоянно и в нужном объёме циркулировал по системе.
Патрубки. По ним происходит движение ОЖ. В СО входят следующие патрубки и их комплекты:
- Основные верхние и нижние патрубки;
- Металлическая труба от помпы;
- Обратный шланг, идущий от расширительного бачка к радиатору;
- Два шланга, обеспечивающие разогрев заслонки дросселя.
. Он корректирует режим движения тосола по шлангам в зависимости от температуры и работы силового агрегата. Деталь отвечает за поддержание нужной температуры, предотвращая перегрев или недостаточный прогрев мотора.
Вентилятор охлаждения. Эта деталь электрическая. Она установлена на плоскости радиатора. Элемент приводится в действие электромотором. Вентилятор подаёт воздух, обеспечивая быстрое остывание поверхности. Он включается и выключается на основании показания датчика, показывающего температуру антифриза.
Также в СО входят датчики температуры и уровня ОЖ, радиатор отопителя или печки и иные элементы.
Если вентилятор сработал, в бачок через обратный шланг затекает ОЖ. Это позволяет снизить давление в системе.
Крышка расширительного бачка. В пробке установлены особые клапана для снижения давления в системе. Избыточное давление воздуха возникает в ней при движении тосола.
Принцип работы СО у этой модели ВАЗ такой же, как и у большинства иных автомобилей. Помпа приводится в движение при пуске мотора от коленчатого вала через ремень ГРМ. Водяной насос заставляет антифриз двигаться по системе и её патрубкам. Изначально он циркулирует по малому кругу. В него входят насос верхних патрубков и блока цилиндров.
Когда двигатель прогреется до нужной рабочей температуры, термостат должен открыться. После этого начинается циркуляция ОЖ по большому кругу.
Основные элементы системы охлаждения ВАЗ 2114
Самыми важными элементами СО считаются:
- Радиатор.
- (водяной насос).
- Патрубки.
- Термостат.
- Вентилятор охлаждения.
- Расширительный бачок.
- Пробки расширительного бачка.
От исправности этих деталей в основном зависит надёжность работы СО и поддержание необходимой температуры силового агрегата. При выходе их из строя возможен перегрев мотора со всеми вытекающими дорогостоящими последствиями. Но велика роль и датчиков. Они также оказывают заметное влияние на корректность охлаждения мотора.
Видео: Все причины перегрева ВАЗ 21114
