Распиновка разъемов автомагнитол jvc: рассмотрим подробно

Распиновка разъемов автомагнитол JVC

Распиновка разъемов автомагнитол JVC потребуется всем тем пользователям, которые намереваются самостоятельными силами провести установку аппарата. В процессе монтажа очень важны схемы автомагнитол JVC, по которым и осуществляется подключение.

Автомагнитолы JVC

Автомагнитолы jvc и схема подключения

Как правило, сегодня никаких проблем с приобретением автомагнитолы не наблюдается. Каждый сможет подобрать себе понравившуюся модель, в соответствие со своими индивидуальными потребностями.
Особенно хороша в этом плане компания JVC, которая ежегодно обновляет линейку своей продукции, выпуская новые и привлекательные по стоимости аппараты.

Примечание. Так, компания JVC/Kenwood недавно представила на обозрение покупателей 4 новые бездисковые ресивера, созданные для активных пользователей мобильных телефонов. Элегантный дизайн, полная интеграция со смартфонами, фирменный звук, широкие возможности – это не единственные преимущества данных аппаратов.

Установка новых ресиверов осуществляется в штатное, предназначенное автопроизводителем место 1 дин. Есть и 2-диновые аппараты, большие по размеру. В том и другом случае без правильной распиновки разъемов не обойтись.

Особенности установки и подключения

Схема подключения автомагнитолы jvc

Фирма JVC заботится о своих потребителях. Выпускаемые ими модели автомагнитол сделаны так, чтобы сам пользователь смог их установить.
К примеру, производитель позаботился оснастить свои аппараты специальной шпилькой для фиксации задней части устройства и декоративной прокладкой. Таким образом, автомагнитолу гораздо легче снимать, используя стандартные крючки.

Примечание. Конечно же, выпускаются также модели автомагнитол с обыкновенной винтовой фиксацией. Они даже в некотором роде надежнее, но не стоит забывать, что вкручивать винты надо на глубину не более 6 мм.

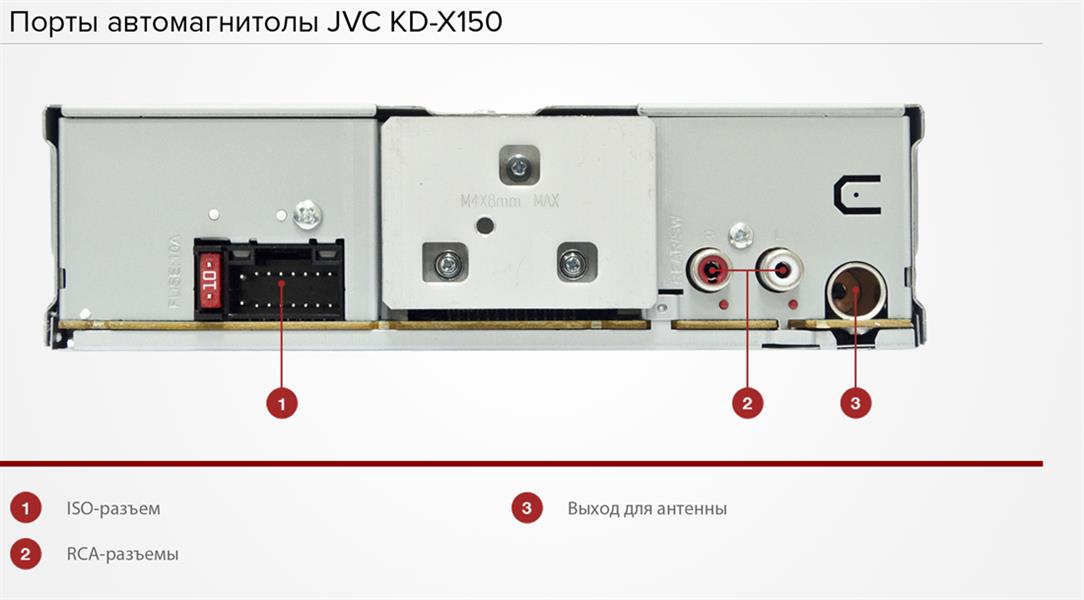

Но, опять же, главное при подключении аппаратов в автомобиле, это разъемы. Большинство автомобилей, выпущенных в последние годы, оснащаются специальным разъемом(см.Какие бывают разъемы).
Он называется ISO – это универсальный разъем, подключение с помощью которого сводится лишь к соединению штекера. Дело каких-то нескольких минут, с которым справится даже школьник, но при условии четкого следования инструкции.

Примечание. К большому сожалению, такой соединитель появился сравнительно недавно. А вот на ранних модификациях автомобилей БМВ, Ниссан, Хонда и других, нет такого разъема. В этом случае подключение может вызвать некоторые проблемы, если не знать особенности процесса и распиновку автомагнитол JVC.

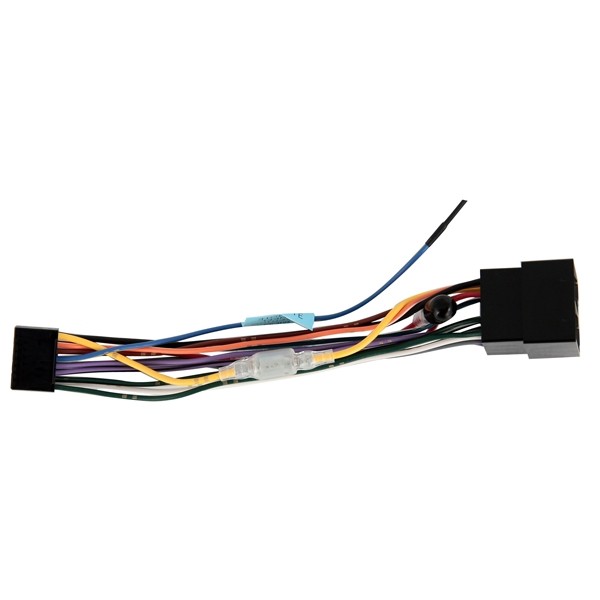

JVC распиновка разъемов автомагнитол

Стандартная распиновка разъемов JVC аппаратов

Как правило, большинство моделей автомагнитол JVC надо подключать по следующей схеме:

  • КП протягивать от АКБ. Это питание на 12В;
  • СП, отвечающий за силовую антенну;
  • ЖП провести через ЗЗ;
  • ЧП, отвечающий за массу, проще всего перебросить на кузов в самом удобном для этого месте;
  • ФП – это плюс на тыловой динамик правый;
  • ЗП – это плюс на тыловой динамик левый;
  • СрП – это минус на тыловой динамик правый;
  • БП – это минус на тыловой динамик левый.

*КП – красный;
СП – синий;
ЖП – желтый;
ЧП – черный;
ФП – фиолетовый;
ЗП – зеленый;
СрП – серый;
БП – белый;
ЗЗ – замок зажигания.

Примечание. Следует знать, что на автомагнитолах JVC минусовые провода выкрашены бывают не только в основной цвет, но и имеют еще черную полосу. Что касается ЖП и КП, то их часто соединяют вместе. Это позволяет добиться возможности слушать музыку без ключа зажигания. Кроме того, такой прием значительно сказывается на улучшении качества звука.

Автомагнитолла jvc

Аналогичного сценария можно добиться, если провода не соединять друг с другом, а только переставить предохранитель.
В частности, можно поступить следующим образом:

  • Предохранитель, находящийся на торце аппаратов JVC, переставить в соседнее гнездо;
  • К АКБ подсоединить только КП;
  • ЖП просто заизолировать.

Совет. Чтобы добиться нормального воспроизведения и чистого звука без искажений, надо немалое внимание уделить проводам и их качеству. Более толстые кабели идеально подходят для питания, а более надежные соединители – для связи с динамиками. Та проводка, которая идет в комплекте с аппаратами, как правило, не самого лучшего качества.

В процессе осуществления операций своими руками, не будет лишним просмотр видео и фото. Пошаговая инструкция также будет кстати. Автомагнитолы JVC очень популярны сегодня и цена на них доступная.

  • Автор: Григорий Романчук
