Главное реле где находится калина: Лада Калина 1 реле и предохранители

Предохранители и реле Лада Калина 1: Распиновка и номинал

Содержание

• 1 Вступление
• 2 Блок предохранителей и реле в салоне автомобиля
• 3 Предохранители
  • 3.1 Реле
• 4 Дополнительный блок предохранителей
• 5 Процесс снятия и замены блоков предохранителей на автомобиле Лада Калина 1

Вступление

Компактные Вазовские малолитражки пользуются популярностью у наших сограждан по причине невысокой цены и хорошей ремонтопригодности. В процессе эксплуатации блоках реле и предохранителей Лада Калина 1 поколения могут возникать отказы из-за износа деталей и узлов. Автомобиль выпускался с 2004 по 2013 год в трех вариантах универсал (ВАЗ 1119), седан (ВАЗ 1117) и хэтчбек (ВАЗ 1118).

Машины этой линейки различались конструкцией кузовов, но были унифицированы по большинству узлов и элементов. В частности их электрические схемы и распиновка контактов электрооборудовании, реле управления и на блоках практически идентичны. Последние к слову находятся в салоне, что позволило существенно уменьшить воздействие неблагоприятных факторов среды. Перенос устройств в защищенное пространство позитивно сказался на их надежности и снижении количества отказов.

Блок предохранителей и реле в салоне автомобиля

Бортовая сеть и электрооборудование Лада Калина 1-ых выпусков построена по классической однопроводной схеме. В автомобилях этого семейства предусмотрены три монтажных коробки, в которых размещаются реле и плавкие элементы, и устанавливаются они в салоне:

• Основной. Под панелью приборов левее рулевой колонки;
• Дополнительный. На центральной консоли ниже панели, на которой установлен прикуриватель;
• Второй дополнительный. Во внутреннем пространстве передней панели на уровне центрального тоннеля;

Блок монтажный Лада Калина представляет собой пластиковый корпус с крышкой, которая фиксируется пластиковой защелкой. Внутри него обычно располагается печатная плата и другие компоненты, на внутренней панели имеются отверстия для установки реле и предохранителей. Металлические ножки последних входят в контактные группы и надежно удерживаются ими, обеспечивая минимальное сопротивление в возможность быстрой замены.

Предохранители

На автомобилях ВАЗ модели Калина 1 поколения используются плавкие ножевые предохранители стандартного типа шириной 19 мм. Для цепей с разной нагрузкой применяются вставки разных номиналов, который указывается на корпусе. Маркировка состоит из числа соответствующего максимальной силе тока, который она способна выдержать, с добавлением буквы А. Для удобства они окрашиваются в разные цвета.

Всего в основном блоке автомобиля Калина 1 годов выпуска установлено 32 предохранителя следующих номиналов, которые защищают следующие цепи:

• 5А. Лампы стояночных огней, освещения номерного знака и вещевого ящика;
• 7,5А. Задние противотуманки, лампы ближнего света, кондиционер;
• 10А. Лампы дальнего света, противотуманки, система управления электроусилителем руля, стоп-сигналы, плафон освещения салона;
• 15А. ЭБУ двигателя, вентилятор системы охлаждения, форсунки, сигнализация аварийная, прикуриватель, замок багажника;
• 20А. Стеклоочистители, подушки безопасности, звуковой сигнал, обогрев заднего стекла и передних сидений;
• 25А. Отопитель и омыватель ветрового стекла;
• 30А. ABS;
• 50А. Электроусилитель рулевого управления.

На схеме электрооборудования авто Калина 1 элементы защиты цепей обозначаются большой буквой F с добавлением двухзначного номера защищаемой цепи. Расшифровка маркировок дается в технической документации автомобиля и на внутренней стороне крышки. Четыре вставки с F27 до F30 не используются и являются резервными.

Второй дополнительный блок на Калине 1 рассчитан на 6 предохранителей, отвечающих за низкую и высокую скорость вентилятора, главное и реле топливного насоса. Одно гнездо не используется.

Реле

Для управления рабой мощного электрооборудования на автомобилях Лада Калина применяются электромагнитные реле. Они устанавливаются в основном монтажном блоке и сгруппированы отдельно. Всего используется 17 приборов, которые на схеме обозначаются большой буквой К с добавлением номера.

Таблица, в которой расписаны назначения реле и предохранителей, имеется в «Руководстве по эксплуатации семейства Калина 1 поколения». Следует отметить, что в конструкцию машины в разные годы вносились изменения и при замене реле следует пользоваться технической документацией вашего автомобиля.

Дополнительный блок предохранителей

Контроллер ЭБУ Калина 1 поколения построен на базе микропроцессора и нуждается в дополнительной защите от скачков напряжения и тока. В дополнительном модуле, что располагается под прикуривателем размещено три плавких вставки, которые предназначены для защиты системы управления впрыском:

Предохранители топливного насоса и вентилятора охлаждения двигателя Lada Kalina

• F1. Главное реле;
• F2. Бензонасос;
• F3. Плюсовая цепь питания ЭБУ;

Все плавкие вставки, используемые в этом устройстве одного номинала: 15 А. Учитывая высокую стоимость контроллера, для защиты его цепей следует выбирать наиболее качественные предохранители и ни в коем случае не применять нештатные средства типа «жучков».

Процесс снятия и замены блоков предохранителей на автомобиле Лада Калина 1

Ремонт электрооборудования проводится в случае выхода последнего из строя. Для выполнения работ по замене основного модуля предохранителей на Лада Калина 1 потребуются следующие инструмент: отвертка крестовая Ph3, пинцет большой и малый. Порядок демонтажа следующий:

• Открыть капот и отключить аккумулятор во избежание коротких замыканий.
• Фиксатор рулевой колонки опустить вниз, после чего выкрутить винты крепления ее кожуха. Деталь снять и убрать в сторону.
• Крышку снять с корпуса, для чего необходимо отжать шесть пластиковых накладок.
• Вывернуть правый и левый винты крепления корпуса, и вынуть его из гнезда.
• Отсоединить электрические разъемы, расположенные на внутренней поверхности корпуса.

После освобождения дефектного монтажного блока предохранителей Лада Калина 1-х годов выпуска на его можно заменить на новый или заведомо исправный. Процесс установки выполняется в обратном порядке.

Категория: Характеристики

← Индивидуальная катушка зажигания Лада Веста: Проверка, Замена

Регулятор холостого хода Лада Калина →

Замена предохранителей и реле

Большинство электрических цепей автомобиля защищено плавкими предохранителями

Мощные потребители (обогрев заднего стекла, электростеклоподъемники дверей и т. д.) подключаются через реле.

Большая часть реле предохранителей установлена в монтажном блоке реле и предохранителей, расположенном в салоне автомобиля.

Реле и предохранители системы управления двигателем расположены в салоне в отдельных блоках.

Монтажный блок реле и предохранителей находится в панели приборов под крышкой, слева от рулевой колонки.

В крышке установлен блок управления наружным освещением, подсветкой приборов и регулятором направления пучков света фар.

Для доступа к монтажному блоку поддеваем за приливы крышку панели приборов с левой и правой стороны.

И опускаем крышку

Маркировка гнезд для предохранителей и реле нанесена на корпусе монтажного блока, а на внутренней стороне крышки приведена схема расположения и указано назначение предохранителей и реле.

Перед заменой реле и предохранителей отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Неисправный предохранитель определяем по перегоревшей перемычке.

Для замены предохранителей используем маленький пластмассовый пинцет.

Реле малого размера тоже заменяем с помощью маленького пинцета.

Для замены большого реле используем большой пинцет.

Чтобы проверить контакты наконечников проводов, нужно извлечь монтажный блок из гнезда панели.

Для этого крестообразной отверткой отворачиваем саморез, который крепит монтажный блок внизу.

Тянем, блок на себя, выводим два его боковых фиксатора из прорезей металлических кронштейнов панели приборов

Вынимаем блок из гнезда панели приборов.

После проверки устанавливаем блок в обратной последовательности.

№ — Ток, A — Защищаемые цепи

F1 — 10 — Иммобилайзер, световые сигнализаторы и стрелочные указатели комбинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотов

F2 – 30 — Электростеклоподъемники

F3 – 10 — Аварийная сигнализация

F4 – 20 — Очиститель ветрового стекла, цепь выключателя обогрева заднего стекла

F5 – 25 — Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стекла

F6 – 20 — Звуковой сигнал

F7 – 10 — Жидкокристаллический индикатор комбинации приборов, выключатель и лампы сигналов торможения, освещение салона

F8 – 20 — Элемент обогрева заднего стекла

F9 – 5 — Лампы габаритного света в правой блок-фаре и правом фонаре, лампа освещения вещевого ящика

F10 — 5  — Лампы габаритного света в левой блок-фаре и левом фонаре, сигнализатор наружного освещения в комбинации приборов, лампы освещения номерного знака

F11 — 7,5 — Цепи ламп противотуманного света в задних фонарях

F12 — 7,5 — Лампа ближнего света (правая блок-фара), мотор-редуктор корректор света правой блок-фары

F13 — 7. 5 — Лампа ближнего света (левая блок-фара), мотор-редуктор корректора света левой блок-фары

F14 — 10 — Лампа дальнего света (правая блок-фара), сигнализатор дальнего света фар в комбинации приборов

F15 — 10 — Лампа дальнего света (левая блок-фара)

F16 — 10 — Лампы противотуманных фар (опция)

F17 — 10 — Лампы противотуманных фар (опция)

F18 — 15 — Элементы подогрева сидений (опция)

F19 — 10 — Электрические цепи АБС (опция)

F20 — 15 — Нагревательный элемент прикуривателя

F21 — 10 — Цепь блокировки заднего хода коробки передач

F22 — 15 — Блок управления охранной сигнализацией

F23 — Резерв

F24 — Резерв

F25 — Резерв

F26 — 25 — Электрические цепи ABS (опция)

F27 — 5 — Запасной

F28 — 7,5 — Запасной

F29 — 10 — Запасной

F30 — 20 — Запасной

F31 — 50 — Электроусилитель руля

Реле монтажного блока

Обозначение — Наименование — Потребители

К1 (опция) — Реле омывателя блок-фар  — Электродвигатель омывателя блок-фар

К2 — Реле стеклоподъемников — Электродвигатели стеклоподъемников

К3 — Реле стартера — Тяговое реле стартера

К4 — Дополнительное реле — Выключатель и обмотка реле обогрева заднего стекла, переключатель электродвигателя отопителя, переключатель очистителя и омывателя ветрового стекла

К5 — Реле-прерыватель указателей поворота и аварийной сигнализации. Лампы указателей поворота и аварийной сигнализации

К6 — Реле очистителя ветрового стекла — Электродвигатель очистителя ветрового стекла

К7 — Реле дальнего света блок-фар — Лампы дальнего света блок-фар

К8 — Реле звукового сигнала — Звуковой сигнал

К9 — Реле противотуманных фар — Лампы противотуманных фар

К10 — Реле обогрева заднего стекла — Элемент обогрева заднего стекла

К11 — Реле подогрева сидений — Элементы подогрева сидений

К12 — Резерв

Замена реле и предохранителей системы управления двигателем

При замене реле и предохранителей отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

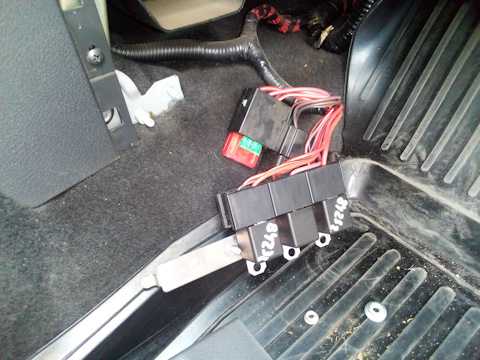

Для замены реле снимаем правую боковую облицовку туннеля пола.

Головкой на 10 отворачиваем гайку крепления кронштейна блока реле

Головкой на 10 отворачиваем гайку крепления главного реле системы управления

Вынимаем реле из колодки.

И так же вынимаем два других реле системы управления. Устанавливаем в обратной последовательности.

Для замены предохранителя (50 А) электровентилятора системы охлаждения двигателя вынимаем его из колодки блока.

Для замены предохранителей системы управления снимаем крышку облицовки туннеля пола.

Вынимаем предохранитель цепи постоянного питания контроллера

Так же точно вынимаем два других предохранителя системы управления.
