Замена датчика включения вентилятора ВАЗ 2109 карбюратор и 21099
25.05.2022 9 545 0 Датчики
Автор: Виктор
Автомобили ВАЗ 2109 и 21099 оборудуются множеством датчиков и регуляторов, призванных обеспечить правильную работу силового агрегата в целом. Одним из таких устройств является датчик включения вентилятора ВАЗ 2109 карбюратор, а также ДТОЖ — контроллер температуры антифриза. Подробнее об устройствах узнайте из этой статьи.
Содержание
- 1
Описание ДТОЖ и ДВВ
- 1.1
Предназначение и функции
- 1.2
Место расположения
- 1.3
Принцип работы
- 1.1
- 2
Способы проверки ДТОЖ
- 2.1
Фотогалерея «Самостоятельная диагностика»
- 2.1
- 3
Возможные неисправности и способы их устранения
- 4
Инструкция по замене датчика ТОЖ своими руками
- 5
Видео «Как правильно поменять датчик активации вентилятора»
Открытьполное содержание
[ Скрыть]
Описание ДТОЖ и ДВВ
Где находится датчик температуры охлаждающей жидкости и включения вентилятора в 2109 с двигателем инжектор или карбюратор, что делать, если устройство не работает? Для начала разберем основные вопросы касательно предназначения, устройства и принципа действия.
Предназначение и функции
Основное назначение ДВВ заключается в активации и деактивации вентилирующего устройства на радиаторе двигателя с целью охлаждения силового агрегата. Устройство включает и отключает вентилятор в учетом температуры жидкости в охладительной системе. На инжекторных машинах это ДТОЖ, включение и выключение вентилятора контролирует мозг по показаниям этого датчика.
Что касается контроллера ТОЖ в ВАЗ 21093, то этот девайс предназначается для выведения показаний о температуре антифриза на приборной панели автомобиля в салоне. С его помощью водитель может узнать о возможном перегреве силового агрегата.
Место расположения
Что касается расположения, то в моделях 2108, 2109 и 21099 ДТОЖ располагается между головкой блока цилиндров мотора и термостатом, в частности, на впускном шланге. ДВВ устанавливается в резьбовое отверстие расширительного бачка с охлаждающей жидкостью. Если смотреть по ходу движения авто, то емкость с хладагентом устанавливается справа.Принцип работы
Для начала рассмотрим принцип действия контроллера температуры антифриза. Этот девайс являет собой термистор-резистор, работающий с отрицательным коэффициентом. Величина сопротивления в данном случае может быть измерена в результате снижения или роста температурного диапазона. Когда происходит нагрев двигателя автомобиля, сопротивление на устройстве уменьшается, а когда силовой агрегат остывает, то эта величина увеличивается. К примеру, когда двигатель полностью прогрет, значение сопротивления на девайсе составляет 180 Ом, а при низких отрицательных температурах (-40 градусов) этот показатель увеличится до 100700 Ом.
Когда водитель активирует зажигание, повернув ключ в замке, управляющий модуль (ЭБУ) начинает подавать напряжение на контроллер с помощью резистора. Сам ДТОЖ, как сказано выше, это термистор, соответственно, поступающее напряжение поменяется в соответствии с температурой жидкости. Когда данная величина снижается, управляющий модуль анализирует это, в соответствии с чем определяется нужный объем топлива для впрыска в цилиндры. При прогреве автомобильного мотора объем топлива, использующегося для впрыска, будет падать.
Что касается ДВВ, то он устанавливается в разрыв отрицательного кабеля, который подключен к реле активации вентилирующего устройства в блоке предохранителей. Когда температурное значение увеличивается до 99 градусов, на контактах контроллера происходит замыкание благодаря биметаллической пластине. В итоге ток через девайс поступает на реле, расположенное в блоке, откуда он подается на электрический двигатель устройства на вентиляторе, в конечном итоге происходит активация последнего (автор видео — канал AndRamons).
В «Девятках», выпущенных после 1998 года и оборудованных предохранительными блоками от ВАЗ 2114, реле на данном участке цепи отсутствует. Поэтому сам регулятор также монтируется в разрыв минусового кабеля, но только того, который подключается напрямую к вентилятору. Замыкание в этом случае происходит при аналогичной температуре. Если же антифриз охлаждается, то пластина размыкает контакты, в результате чего электрический двигатель отключается.
Способы проверки ДТОЖ
Первый способ:
- Сначала отрицательный щуп тестера следует подсоединить к головке блока цилиндров, после чего активировать зажигание, провернув ключ в замке.
- Затем, используя мультметр, нужно точно определить, какое появляется напряжение на выходе.
- В том случае, если контроллер рабочий, то величина этого параметра должны составить не ниже 12 вольт, разумеется, если аккумуляторная батарея заряжена полностью. Если диагностика показала, что полученные значения оказались более низкими, то нужно заняться ремонтом или поменять регулятора (автор видео о диагностике — канал Техник-механик).
Еще один вариант проверки:
- Для его реализации вам надо будет настроить тестер в режим работы вольтметра. Процедура измерения должна производиться в рабочем диапазоне от 100 Ом до 10 кОм. Кроме того, для диагностики вам потребуется термометр, при этом важно, чтобы он мог определить значение температуры более 100 градусов. Сам контроллер извлекается из посадочного места и опускается в резервуар с хладагентом, который вы будете подогревать. Этот момент нужно учитывать при выборе емкости для охлаждающей жидкости.
- Теперь вам надо будет прогреть хладагент в системе. Когда значение температурного режима будет расти, вам надо внимательно мониторить значения, которые выдает тестер и термометр, помещенный в емкость.
- Используя тестер, вам надо будет проверить уровень сопротивления жидкости при разных температурах. Полученные в итоге диагностики показания нужно сравнить с нормированными, которые указаны в таблице.
Фотогалерея «Самостоятельная диагностика»
Возможные неисправности и способы их устранения
По каким причинам устройство может перестать функционировать:
- Внутреннее повреждение контакта, который находится внутри девайса. На практике в результате длительной эксплуатации данный контакт может оборваться, также интенсивное использование ДТОЖ может привести к появлению трещин на нем. Если причина кроется в обрыве, то это чревато полной поломкой контроллера — датчик попросту сгорит. Если же проблема заключается в трещинах, то устройство может работать, но некорректно. Из-за отсутствия контакта контроллер будет передавать неверную информацию о жидкости, то есть на панели приборов будут выведены некорректные значения.
- Еще одна причина — повреждение изоляции девайса. Если изоляция устройства нарушена, то контроллер может работать с замыканиями. Замыкания в его работе могут стать причиной полного выхода из строя девайса.
- Произошел обрыв в электроцепи рядом с контроллером. Из-за повреждения проводки устройство не сможет передавать данные об антифризе на приборную панель. Соответственно, в случае перегрева мотора водитель даже может не узнать об этом.
По каким симптомам можно определить неработоспособность этого девайса:
- Мотор автомобиля стал с трудом заводиться на горячую. То есть сутра завести его можно, а вот когда агрегат прогреется, появляются неполадки.
- Повышенный расход горючего. Определить такой признак можно только тогда, когда вы будете внимательно следить за работой автомобиля. Увеличенный расход горючего обусловлен перегрузом силового агрегата, когда тот прогрет.
- Если же ДТОЖ сломался и больше не функционирует, то на контрольном щитке будут выводиться неверные данные о температуре мотора. Для полного прогрева ДВС обычно требуется не более 10 минут. Если через 10 минут после запуска вы заметили, что стрелка на указателе на приборке не пошла вверх, то скорей всего, ДТОЖ надо менять (видео снял Яковлев Дмитрий).
Инструкция по замене датчика ТОЖ своими руками
Замена ДТОЖ выполняется следующим образом:
- Сначала необходимо отключить зажигание и открыть капот своего авто.
- Далее, под сливное отверстие радиаторного устройства двигателя надо подставить емкость, в нее будет собираться вся охлаждающая жидкость. Откройте пробку и слейте антифриз, после чего найдите ДТОЖ, отключите от него разъем.
- Используя гаечный ключ, вам надо будет произвести демонтаж контроллера. Устройство извлекается из места установки. При снятии вы можете увидеть прорезиненный уплотнитель, когда будете снимать регулятор, не потеряйте его. Если вы заметили, что резинка сильно износилась, то ее нужно будет заменить.
- После этого вам надо будет установить новый контроллер в место монтажа. С помощью ключа закрутите девайс до упора, а затем подключите разъем с проводом, который вы отключали при демонтаже. Теперь вам остается только залить рабочую жидкость в радиаторное устройство и включить зажигание, запустить мотор и проверить работоспособность устройства.
Загрузка …
Видео «Как правильно поменять датчик активации вентилятора»
Как в гаражных условиях произвести замену ДВВ на автомобиле ВАЗ 21099, и каких ошибок при этом нельзя допустить — узнайте из ролика, опубликованного каналом Мысли и советы от Мустафы Муртазаева.
У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос
Поддержите проект — поделитесь ссылкой, спасибо!
Оценить пользу статьи:
Загрузка…
Обсудить статью: 0
2022 год
Датчик включения вентилятора ваз 2109 инжектор
Если не работает вентилятор охлаждения ВАЗ 2109 инжектор
Длительная езда на перегретом двигателе, когда не работает вентилятор охлаждения ВАЗ 2109 инжектор, чревата серьёзными последствиями. Мотор может застучать или заклинить, и тогда не обойтись без капитального ремонта. Поэтому при устойчивом перемещении стрелки датчика температуры в красную зону незамедлительно включите на полную мощность отопитель, остановитесь в безопасном месте и дайте мотору остыть. Не открывайте крышку расширительного бачка на горячем двигателе, на вас может плеснуть перегретым тосолом.
Система охлаждения ВАЗ 2109
Жидкостная система охлаждения двигателя автомобиля ВАЗ 2109 инжектор — это система замкнутого типа с принудительной циркуляцией охлаждающей жидкости (ОЖ). Система состоит из следующих агрегатов:
- водяная помпа с крыльчаткой, с приводом от ремня газораспределительного механизма;
- термостат, направляющий ОЖ по малому или большому кругу в зависимости от степени прогретости двигателя;
- радиатор из двух пластмассовых ёмкостей для тока ОЖ и алюминиевых трубок для рассеивания тепла, расположенный в передней части моторного отсека для облегчения доступа воздуха;
- расширительный бачок, снабжённый впускным и выпускным клапанами для поддержания нормативного давления в системе;
- вентилятор охлаждения радиатора, расположенный непосредственно перед радиатором для эффективного теплоотвода.
Работа вентилятора критически важна в жаркое время года при замедленном движении в пробке. В этих условиях особенно вероятен перегрев мотора и, соответственно, необходимо качественное функционирование вентилятора. Охлаждающий поток воздуха должен исправно подаваться на радиатор. Если не работает вентилятор охлаждения ВАЗ 2109 инжектор, то возможно «закипание» системы охлаждения.
Управление вентилятором
Если в автомобиле ВАЗ 2109 стоит двигатель с распределённым впрыском и инжектор, то привычного для владельцев карбюраторной модели датчика-выключателя на нём нет вообще. Включает и выключает вентилятор контроллер электронного блока управления мотором. Этот контроллер получает информацию с датчика температуры охлаждающей жидкости (ДТОЖ), который установлен в выпускном патрубке между термостатом и головкой блока цилиндров. Датчик используется для управления не только работой вентилятора, но и двигателя. В том числе обеспечиваются:
com/embed/v ></p> <ul> <li>оптимизация степени обогащения топливовоздушной смеси: в холодном двигателе смесь переобогащена, по мере прогрева она обедняется;</li> <li>повышение скорости вращения коленвала при запуске двигателя, чтобы мотор не глох сразу после запуска;</li> <li>установка угла опережения зажигания для обеспечения экономии топлива;</li> <li>удержание рециркуляционного клапана в закрытом положении до выхода мотора в рабочий режим.</li> </ul> <p>Для определения температуры ДТОЖ ВАЗ 2109 инжектор использует термистор — резистор, сопротивление которого зависит от температуры. На ВАЗ 2109 применяется термистор с отрицательным температурным коэффициентом. Это означает, что с ростом температуры его сопротивление падает.</p> <blockquote> <p>На термистор подаётся напряжение, по его изменению датчик определяет температуру охлаждающей жидкости и передаёт её в ЭБУ. А уже этот блок включает и выключает вентилятор радиатора.</p> </blockquote> <h3>Диагностика вентилятора</h3> <p>Для того чтобы проверить работоспособность агрегата, понадобится полутораметровый провод, желательно с «крокодилами» на концах. При выключенном двигателе соедините проводом клемму «плюс» аккумуляторной батареи с контактом вентилятора напрямую. Исправный агрегат должен начать вращаться. Если не начал — он неисправен. Если при перегреве мотора не включается вентилятор охлаждения, хотя диагностика свидетельствует о том, что они исправен, следует проверить ДТОЖ.</p> <p>При проверке вам понадобится омметр для измерения сопротивления датчика. Омметр входит в состав любого, даже самого простого портативного цифрового мультиметра. Порядок действий таков:</p> <ol> <li>При выключенном холодном двигателе снимите провода с контактов ДТОЖ.</li> <li>Поставьте переключатель режимов мультиметра в положение «измерение сопротивления». </li> <li>Измерьте сопротивление датчика. При комнатной температуре оно должно составлять примерно 2 200 — 2 800 Ом.</li> <li>Установите обратно провода датчика.</li> <li>Заведите двигатель и дайте ему прогреться на холостом ходу примерно до 80 градусов.</li> <li>Выключите мотор. Снимите провода с контактов датчика.</li> <li>Измерьте сопротивление датчика. При 80 градусах сопротивление должно быть в интервале 270 — 389 Ом.</li> </ol> <p>Если сопротивление датчика почему-либо, не соответствует нормативному, деталь надо менять. А если соответствует, но агрегат не включается, что-то не срабатывает в электронном блоке управления двигателем. С этим следует обратиться на сервисную станцию. Для диагностики и перепрошивки ЭБУ нужно специальное оборудование.</p> <h3>Снятие и ремонт вентилятора</h3> <p>Прежде чем снимать перегоревший вентилятор с автомобиля, обесточьте электросистему. Снимите клемму с отрицательного контакта аккумуляторной батареи. Далее следуйте инструкции:</p> <ul> <li>Откройте капот и снимите воздушный фильтр с двигателя для обеспечения удобного доступа.</li> <li>Отсоедините колодку проводов от её ответной части, закреплённой на кожухе вентилятора.</li> <li>Кожух крепится к левому бачку двумя винтами. Выкрутите их полностью.</li> <li>Отверните гайку, которая крепит нижнюю часть кожуха к кузову.</li> <li>Отверните гайку крепления кожуха к радиатору. Используйте накидную головку и удлинитель.</li> <li>Отверните две гайки крепления кронштейна и снимите его.</li> <li>Наклоните вентилятор в сторону двигателя и извлеките его из моторного отсека.</li> </ul> <p>Причиной, почему не работает вентилятор, как правило, является выход из строя его электродвигателя. Для замены отсоедините провода электропитания, открутите три винта крепления мотора к кожуху и гайку крепления крыльчатки к двигателю. Снимая крыльчатку, позаботьтесь о сохранности шпонки, предотвращающей проворачивание крыльчатки на оси. Она очень маленькая и легко теряется. После замены электродвигателя соберите агрегат в обратном порядке. Не забудьте хорошенько затянуть на оси вентилятора гайку, крепящую крыльчатку. Плохо затянутая гайка может привести к её отворачиванию, при этом начинаются биения и вибрации, появляются посторонние звуки.</p> <blockquote> <p>Система включения вентилятора ВАЗ 2109 инжектор значительно надёжнее, чем у версии 2109 карбюратор. Поэтому обычно нет необходимости заниматься тюнингом, устанавливая второй вентилятор или монтируя в салоне кнопку, обеспечивающую принудительное включение вентилятора. Штатная конфигурация работает вполне удовлетворительно.</p> </blockquote> <h3>Датчик включения вентилятора ваз 2109</h3> <p» both=»»>От корректной работы охлаждающего вентилятора в немалой степени зависит состояние двигателя и его способность поддерживать в допустимых пределах все важнейшие параметры. Особенно это актуально в жаркое время года и тем более тогда, когда на перегруженных улицах постоянные резкие изменения режимов делают работу двигателя особенно нагруженной, а длительная остановка для вынужденного охлаждения и устранения проблемы нежелательна или, вообще, невозможна. Многолетнее статистическое отслеживание эксплуатации автомобилей ваз 2109 показывает, что львиная доля отказов связанных с охлаждением, припадает на датчик включения вентилятора, который за все прошедшие годы так и не стал надежнее. Дело доходит до того, что даже при замене отказавшего датчика, приходиться искать, по-настоящему, исправное изделие среди нескольких совершенно новых датчиков. Впрочем, объяснение подобному положению кроется, возможно, в большом количестве некачественных подделок на современном рынке запасных частей.
Исходя из сказанного, становятся понятно, что минимальными сведениями о том, как устроен датчик включения вентилятора, где он находиться, как его проверить и как его, в конце концов, поменять должен обладать любой владелец ваз 2109.
Сам по себе датчик включения вентилятора имеет достаточно простую конструкцию. В основе его работы лежит способность измерительного элемента, в виде биметаллической пластины, деформироваться под воздействием высокой температуры и замыкать, при этом, соответствующие контакты (по сути, такой же принцип используется в работе любого современного утюга). Для различных модификаций двигателя датчик настроен на различную температуру, причем современные модели имеют два варианта срабатывания – для двух различных скоростей вентилятора. Такие измерители имеют несколько более высокую точность, и отличить их можно по наличию дополнительной пары контактов.
В случае возникновение подозрений на ненормальную работу вентилятора (он не включается при заведомо высокой температуре охлаждающей жидкости или, наоборот, включается сразу после запуска холодного двигателя) долго искать, где находится датчик включения вентилятора, не приходится – достаточно добраться до нижней части радиатора и тот элемент, от которого отходит два провода и есть искомый датчик. Конечно же, можно сразу выполнить его замену и в большинстве случаев проблема будет решена, однако торопиться все же не следует и для надежности результата рекомендуется выполнить несколько несложных проверок, позволяющих более точно определить истинную причину отказа системы охлаждения:
- В случае если вентилятор не включается согласно штатной схемы работы рекомендуется попробовать перемкнуть между собой провода, идущие к датчику — если вентилятор включился и датчик при этом горячий, то причина проблемы заключается именно в нем. Если же в момент проверки радиатор был горячий, а корпус датчика теплый, то дополнительно следует проверить состояние термостата и уровень охлаждающей жидкости;
- При замыкании проводов датчика вентилятор не включается, и отсутствуют звук сработавшего реле — в данном случае следует проверить состояние предохранителя № 4 и исправность реле;
- При замыкании проводов вентилятор не запускается, однако реле срабатывает нормально – необходимо проверить предохранитель №8;
- Если вентилятор без особых причин запускается на холодном двигателе и не выключается длительное время, то в этом случае следует попробовать отсоединить от датчика один из проводов – если вентилятор остановился, то причина кроется, опять-таки, в датчике (залипание его контактов). Если же подобное действие результата не дало и вентилятор продолжает работать, то, скорее всего, залипли контакты управляющего реле.
Замена датчика включения вентилятора ваз 2109 выполняется очень просто и из инструмента для этого понадобиться только ключ на «30». Выполняется подобная технологическая операция в следующей последовательности:
- Отключается зажигание;
- Из бачка сливается охлаждающая жидкость;
- От клеммной колодки датчика отсоединяются провода;
- С помощью гаечного ключа, не прикладывая особых усилий, датчик выворачивается из посадочного гнезда.
Установка датчика производится в обратной последовательности.
Если новый датчик находиться под рукой, то на холодном двигателе можно попытаться заменить изделия не сливая предварительно охлаждающую жидкость. При быстром выполнении замены — потери жидкости будут минимальными.
Индикация температуры двигателя: на заметку владельцам «Девяток»
Каждый двигатель автомобиля оборудуется устройством измерения температуры силового агрегата. Этот компонент позволяет водителю вовремя выявить перегрев и устранить эту проблему. Что представляет собой датчик включения вентилятора на автомобиле ВАЗ 2109 с двигателем карбюратор, каково его устройство и как его заменить, — читайте далее.
Датчик температуры охлаждающей жидкости автомобилей ВАЗ 2109 и 21099
Для начала желательно знать, где находится датчик температуры двигателя. На моделях 2108, 21099 и ВАЗ 2109 датчик температуры охлаждающей жидкости устанавливается между ГБЦ и термостатом, в выпускной патрубок.
Устройство и принцип действия
Сам регулятор температуры двигателя представляет собой устройство термистора-резистора, характеризующееся отрицательным коэффициентом температуры. Сам параметр сопротивления может быть замерен только при снижении либо увеличении температурного режима.
Когда силовой агрегат нагревается в результате работы, показатель сопротивления снижается, если мотор остывает, этот параметр увеличивается. Например, при рабочей температуре мотора на ВАЗ 2109 сопротивление равно 180 Омам, а если на улице будет мороз в 40 градусов, то сопротивление будет равно 100700 Омам. На одной стороне ДТОЖ ВАЗ 2109 инжектор расположены два контакта, а на другой — чувствительный компонент, который находится непосредственно в потоке расходного материала.
Что касается принципа действия, то когда водитель включает зажигание, блок управления передает напряжение на регулятор посредством резистора. Поскольку сам ДТОЖ является термистором, подаваемое с блока управления напряжение изменяется сразу с учетом температуры расходного материала. При снижении параметра блок анализирует температуру и в соответствии с этими данными определяет необходимый объем бензина для впрыска. В ходе прогревания силового агрегата объем бензина, который передается на цилиндры, будет снижаться.
Два датчика температуры антифриза для ВАЗ
Кроме пуска по показаниям регулятора ЭБУ осуществляет корректировку работы силового агрегата на холостых оборотах. В итоге он самостоятельно принимает решение по обогащению горючей смеси при высоких и средних нагрузках на ДВС. Этот показатель может быть изменен в зависимости от угла опережения зажигания.
На карбюраторной машине датчиков температуры два. Один включает вентилятор, другой — отвечает за индикацию температуры на приборной панели.
Возможные неисправности
Есть несколько причин, по которым регулятор на ВАЗ 21099 отказывается работать.
Итак, почему ДТОЖ не работает:
- Внутри конструкции устройства расположен электрический контакт. Со временем этот контакт может попросту оборваться либо на нем могут образоваться трещины. В том случае, если внутри конструкции произойдет обрыв, это может стать причиной полного выхода из строя. То есть ДТОЖ просто сгорит. Если же на контакте имеются трещины, ДТОЖ, в принципе, может работать, однако в результате отсутствия нормального контакта регулятор будет передавать некорректные данные о антифризе.
- Плохая изоляция устройства. В том случае, если изоляция будет нарушенной, в работе девайса могут происходить замыкания. Соответственно, в конечном итоге эти замыкания могут привести к тому, что ДТОЖ, опять же, сгорит и его придется менять.
- Рядом с регулятором произошел обрыв проводов. В результате обрыва регулятор не сможет активировать вентилятор, предназначенный для охлаждения силового агрегата. Соответственно, это приведет к тому, что двигатель перегреется и может даже закипеть (автор видео — Техник-механик).
Как же автовладельцу понять, что ДТОЖ вышел из строя и его пора заменить?
Для этого достаточно знать об основных признаках неполадок, о которых мы расскажем ниже:
- Вентилятор, предназначенный для охлаждения двигателя, может включаться произвольно в любое время. В частности, водителя должно насторожить, что вентилятор включается тогда, когда мотор полностью не прогрет. Помните о том, что вентилятор всегда должен функционировать при перегретом ДВС.
- У водителя возникают сложности в запуске прогретого ДВС. Охладительная система должна автоматически производить регулировку температуры, но в результате того, что устройство является неисправным, она не может получить правильный сигнал.
- Если внимательно проследить за работой авто, то можно заметить, что увеличился расход бензина. Увеличение расхода обусловлено тем, что при машина попросту перегружается, когда ездит на горячем ДВС.
- Если устройство полностью вышло из строя, на приборной панели датчик будет демонстрировать неверный сигнал о температуре. Чтобы прогреть мотор, достаточно десяти минут езды. Если по истечению 10 минут температура не поднялась до оптимальной или при запуске ДВС на приборной панели показан его перегрев, это говорит о неисправности.
Проверка и замена ДТОЖ
Есть несколько вариантов диагностики устройства — первый:
- Минусовой щуп от вольтметра нужно подключить к мотору и включить зажигание.
- С помощью тестера необходимо определить, какой параметр напряжения образовывается при движении.
- Если ДТОЖ работает, то напряжение должно быть не менее 12 вольт при полном зарядке аккумулятора. Если полученные показатели ниже, необходимо осуществить замену или ремонт девайса.
Таблица соответствия температуры и сопротивления
Второй способ диагностики:
- Вам потребуется настроить мультиметр в режим вольтметра — замер осуществляется в диапазоне от 100 Ом до 10 кОм. Также подготовьте термометр, который сможет измерить температуру больше ста градусов. Регулятор следует демонтировать и опустить в емкость с антифризом.
- Вам необходимо подогреть охлаждающую жидкость. В результате увеличения температурных показателей нужно следить за показаниями, которые выдает термометр.
- С помощью мультиметра следует произвести замер показателей сопротивления ДТОЖ при разных температурных режимах. Полученные параметры следует сопоставить с теми, которые указаны в таблице выше.
Как произвести замену своими силами:
- В первую очередь, из радиатора необходимо слить весь хладагент. Затем отключите минусовую клемму от АКБ, просто открутите гайку гаечный ключом и отсоедините ее.
- Далее, нужно отключить колодку с проводами, которая подключается к ДТОЖ.
- С помощью гаечного ключа следует полностью открутить устройство. Далее, регулятор демонтируется из посадочного места, как сказано выше, это выпускной шланг ГБЦ. На самом устройстве есть резиновый уплотнитель, при демонтаже ДТОЖ его нельзя потерять, особенно, если новый датчик у вас без уплотнителя.
- Затем произведите установку нового регулятора на посадочное место, в выпускной шланг. Используя гаечный ключ, закрутите регулятор до самого конца. После монтажа и закручивания к ДТОЖ следует подсоединить отключенный ранее жгут проводов. Завершающим этапом этого процесса будет залив антифриза обратно в радиатор и установка отключенной минусовой клеммы аккумулятора на место.
Видео «Наглядная инструкция по замене устройства»
О том, как своими силами произвести замену датчика в домашних условиях, вы сможете узнать из видео ниже (автор видео — Мысли и советы от Мустафы Муртазаева).
Замена датчика включения вентилятора на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
Примечание!
Перед покупкой нового датчика, особое внимание обращайте на его маркировку, которая указана на гранях. Эта маркировка должна соответствовать тому датчику, который установлен на вашем автомобиле, потому что все датчики предназначены для разных моделей автомобиля, и тем самым каждый датчик имеют свою определенную температуру срабатывания!
Когда нужно менять датчик включения вентилятора?
• При выходе его из строя, а именно если датчик перестал включать вентилятор охлаждения двигателя, при нагревании двигателя до высокой температуры.
Как заменить датчик включения вентилятора на ВАЗ 2108-ВАЗ 21099?
Снятие:
1) Сперва из радиатора, слейте всю охлаждающую жидкость. (Как сливать жидкость, см. в статье: «Замена охлаждающей жидкости»)
Примечание!
Не всегда нужно сливать охлаждающую жидкость из радиатора, если вы обладаете достаточным навыком по замене датчика, то можно сделать так:
• Сперва отсоединить от старого датчика, два провода и после чего вывернуть датчик из отверстия, и на его место тут же установить новый датчик, и подсоединить к нему эти же два провода, благодаря этой операции, из радиатора выльется очень малое количество жидкости, и тем самым датчик будет заменен на новый. (Как отворачивать датчик и отсоединять от него два провода, см. ниже в этой же статье)
2) Далее разыщите этот самый датчик на радиаторе, и после чего руками отсоедините два провода, которые подсоединен к нему.
Примечание!
Что бы убедится на 100%, в том что действительно пришел в негодность датчик включения вентилятора, проделайте следующий действия:
• После отсоединения двух проводов от датчика, сомкните их оголенные кончики между собой, и после этого у вас должен заработать вентилятор.
Примечание!
Если у вас действительно после замыкания этих двух проводов заработал вентилятор, то это означает что датчик пришел в негодность, но если же вентилятор не заработал, то в таком случае все дело в нем самом, а именно в электродвигателе вентилятора, замените электродвигатель на новый, и после чего проблема должна исчезнуть! (Как снять электродвигатель, см. в статье «Замена вентилятора радиатора»)
3) Теперь ослабьте гайку, которая крепит клему «-» к аккумулятору, и после чего скиньте ее. (В подробностях скидывание клемы, см. в статье: «Замена аккумулятора», пункт «1»)
4) Затем при помощи гаечного ключа, полностью выверните датчик из отверстия, в котором он располагается.
Примечание!
Выворачивайте старый датчик аккуратно, потому что на его резьбе, еще в добавок установлена уплотнительная прокладка, которая так же может быть установлена, на резьбу нового датчика!
Установка:
1) Сначала возьмите в руки новый датчик включения вентилятора, и после чего установите его в отверстие радиатора, а после установки при помощи гаечного ключа, заверните гайку датчика до упора.
2) Далее подсоедините к датчику, два кончика проводов.
3) Следом оденьте на аккумулятор, клему «-», и после этого закрутите гайку ее крепления.
4) И в завершение операции, в радиатор охлаждения, залейте охлаждающую жидкость. (Как залить жидкость, см в статье: «Замена охлаждающей жидкости»)
Вам также может понравиться
Как проверить компрессию двигателя на ВАЗ?
Антикоррозийная обработка автомобиля своими руками
Тонирование стёкол на автомобилях
Замена задних тормозных цилиндров на ВАЗ 2108, ВАЗ 2109, ВАЗ.
Замена задних тормозных колодок на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
Замена клемм проводов аккумулятора на всех автомобилях ВАЗ
19 комментариев
Очень быстро выходит из строя датчик включения вентилятора, буквально за месяц, в чем может быть проблема?
Здравствуйте Николай!
Извините что так долго не было ответа на ваш вопрос, это всё потому что я его просто не видел, вот сегодня буквально только прочёл его и решил всё же ответить, в общём такое может происходить по разным причинам, например такое может быть из-за самого качества данных датчиков (В таком случае попробуйте купить датчик в другом магазине), а так же это может произойти из-за некачественной охлаждающей жидкости которая может быть очень повышенной кислотности (В таком случае меняйте жидкость на новую, о том как это сделать, читайте в статье: «Замена охлаждающей жидкости на ВАЗ») и ещё это может происходить от неправильного установленного датчика, поэтому мы всегда и предупреждаем прежде чем менять старый датчик на новый обязательно смотрите маркировку, а новый покупайте точно такой же!
У меня проблема другого характера. Вентилятор срабатывает сразу же при заведении авто и работает всегда. Ранее была проблема что вентилятор работал и при выключении зажигания,но решилась заменой реле вентилятора.
Здравствуйте Олег!
Здесь как раз таки всё дело в датчике включения вентилятора, поменяйте его на новый и всё должно прийти в норму. Да кстати ещё возможно у вас провода которые подходят к этом датчика (Там будет два провода) просто тупо перемкнуты между собой (Возможно изо-лентой будут завёрнуты) и тем самым вентилятор то и работает у вас постоянно, но это только в том случае если предыдущий хозяин или ещё кто так сделал.
Примечание!
Чтобы на 100% убедиться что всё дело именно в самом датчике, то в таком случае отсоедините два провода которые идут на него (Они не должный при этом перемыкаться) и после заведите автомобиль и посмотрите включиться вентилятор или же нет, если не включиться то значит датчик виноват, а если включиться то скорее всего где то у вас провода замыкаются и поэтому вентилятор и работает постоянно!
добрый день. подскажите пожалуйста как можно установить датчик на включение вентилятора ВАЗ 21099 карб. Побежал радиатор.Мне отдали радиатор от ВАЗ 2115 инж.,но на нем нет места под датчик.Как-нибудь можно это обойти или придется радиатор покупать?
Здравствуйте Артём!
Конечно же если есть деньги то лучше всего взять новый радиатор для своего автомобиля и поставить его, но если с другой стороны подойти к этому вопросу, то можно в принципе поставить металлическую вставку которая специально идёт для патрубка радиатора, данный патрубок выглядит «вот таким вот образом», если вы его приобретёте то попробуйте поставить в нижней патрубок, так как верхний патрубок всегда находиться в горячем состоянии и включаться вентилятор у вас будет при очень низких температурах, в связи с чем машина будет долго прогреваться, а нижний патрубок подключается в работу только лишь после открытия термостата и соответственно вентилятор у вас должен будет включаться на температуре где то 85-100 градусов, но всё же лучше купить новый радиатор и поставить, но если же данный патрубок вы найдёте за копейки, то купите и поставьте, тем самым попробуете будет работать или же нет!
Примечание!
Да кстати, если с нижнем патрубком ничего не выйдет хотя должно быть всё нормально, тогда попробуйте перенести этот датчик в верхней патрубок где он уже 100% будет работать и включать сам вентилятор!
Олег, подскажите, пожалуйста, название описанного выше Вами патрубка для подключения датчика включения вентилятора.
Здравствуйте. Необходимо отметить, что установка данного датчика будет невозможной, в связи с многими доделками, которые нужно сделать. Лишь после доработок и установки новых деталей, будет возможной установка датчика. Оно того не стоит, будет проще купить новый радиатор и не создавать себе лишних проблем. Патрубок можно спросить в крупном магазине или на авторынке, объяснив проблему. Там сообразят.
Спасибо за информацию.
Здравствуйте Олег у меня ваз 2199 проблема в том что когда заводил машину заряд акм показывал малый газу дам поднимица в норму так и ездил вчера приехал на работу слышал что вентелятар работает не обратил внимание вечером после работы включил зажигание вентелятар работает но акм сел пом прикупили меня я завесля вентелятар отключил замыкаю срабатывает подключаются тоже работает но по ка ехал домой с отключено вентилятором думал акм зарядиться но стрелка акм то поднималась в норму то падала до нуля и машина сама по сибе заглохла на ходу завилась приехав домой заглушил через 10 по пробовал сработала трещетка что акм сдох что может быть
Здравствуйте, Сергей! Причины могут быть разные, вероятнее всего, проблема в генераторе. Проверьте натяжение ремня генератора и дуйте к автоэлектрику.
здравствуите у меня вопрос как быть купил радиатор охложденья движка а на нем нет отверстия под датчик
Здравствуйте, Ринат! Поменять на тот, что с отверстием.
Здравствуйте! Возникла проблема с датчиком включения вентилятора.
При замыкании проводов, которые соединяются с датчиком, вентилятор начинает работать. При этом не важно, включено зажигание или нет: вентилятор начинает работать даже при выключенном зажигании. Решил, что проблема в датчике. Заменил сначала на датчик от фирмы Luzar, при прогреве до высокой температуры датчик не срабатывает. Заменил его на другой – от Калужского автомобильного завода. Так же не работает. Что можно ещё проверить, посмотреть?
Здравствуйте, Иван! А может быть, дело в термостате? Он вообще открывается? Когда перегрев, радиатор равномерно сильно горячий? А ещё как-то раз такое было: из-за плохого тосола при холодном запуске сорвало крыльчатку помпы, и циркуляция ОЖ отсутствовала. Хотя всё остальное было исправно, машина перегревалась.
Здравствуйте Олег у меня ваз21099 инж проблема вентилятор включается поздно когда начинает кипет до красного ,я поменял термостат не помогло в чем причина Спасибо
Здравствуйте, Абдулла! Температура включения вентилятора записывается в прошивке, можно откорректировать. Это раз. Два – подавляющее большинство антифризов делается сейчас не на МЭГе (моноэтиленгликоль), а на спиртах. Спирты постепенно испаряются через клапан крышки радиатора или расширительного бачка (привет тем, у кого тосол уходит непонятно куда). Хозяин доливает антифриз, спирты снова выпариваются. Постепенно получается весьма густая жижа, которую помпа прокачивает с трудом. Ухудшается теплоотвод и теплопередача, реальная температура выше, чем та, которую “видит” датчик. Отсюда и проблемы. Более того, во время аварии эти спирты при потери давления в системе охлаждения (вследствие разрыва радиатора) моментально вскипают и могут стать причиной резкого возгорания. Рекомендую покупать хороший импортный концентрат и разводить его по инструкции дистиллированной водой.
День добрый.
Хочу на ваз 21093 инжектор установить датчик включения вентилятора!
Какой температуры включения искать?
Здравствуйте, Федор! Вы собираетесь нарушить конструкцию ТС по своему усмотрению. Вот по своему усмотрению и выбирайте датчик. На всех отечественных датчиках указана температура срабатывания – выбирайте.
Не включается вентилятор охлаждения на ВАЗ 2109 (Карбюратор)
Автомобили ВАЗ 2109 оснащаются инжекторными и карбюраторными двигателями, каждый из которых имеет систему охлаждения. Одним из важных элементов этой системы служит вентилятор.
Внешний вид устройства
Проверка
На двигателях ВАЗ 2109 рабочая температура составляет 90 градусов.
Если стрелка указателя пересекла отметку в 100 градусов, автомобиль следует немедленно остановить, заглушить мотор и ждать, пока силовой агрегат остынет. Не сделав этого, вам грозит капитальный, дорогостоящий ремонт мотора.
Мотор может перегреваться по разным причинам:
- Вышел из строя термостат;
- Забился радиатор;
- Вышел из строя вентилятор радиатора;
- Сломался датчик включения вентилятора;
- Упал уровень ОЖ в системе;
- Вышла из строя помпа;
- Нарушилась целостность проводки в цепи вентилятора.
Все эти причины можно и нужно проверить, прежде чем покупать новые детали.
Приведем пример проверки вентилятора и датчика.
Объект проверки
Метод
Возьмите один провод длиной около метра. Желательно с двумя крокодилами на концах. Масса идет на вентилятор. Ваша задача — подать напрямую с аккумулятора напряжение на вентилятор. Подайте 12 Вольт на второй контакт вентилятора. Если он закрутился, все с ним в порядке. Если нет, придется менять
Включив зажигание, замкните контакты датчика отверткой. В норме при замыкании вентилятор должен начать крутиться, а если разомкнули, то остановиться. Учтите, разные типы датчиков имеют определенную температуру срабатывания — от 87 до 90 градусов и более
Датчик
Датчик
Не спешите сразу менять вентилятор. Не редко проблема заключалась в датчике, реле, предохранителях или просто в нарушенной проводке. Первым делом проверим датчик, а также расскажем об особенностях его замены.

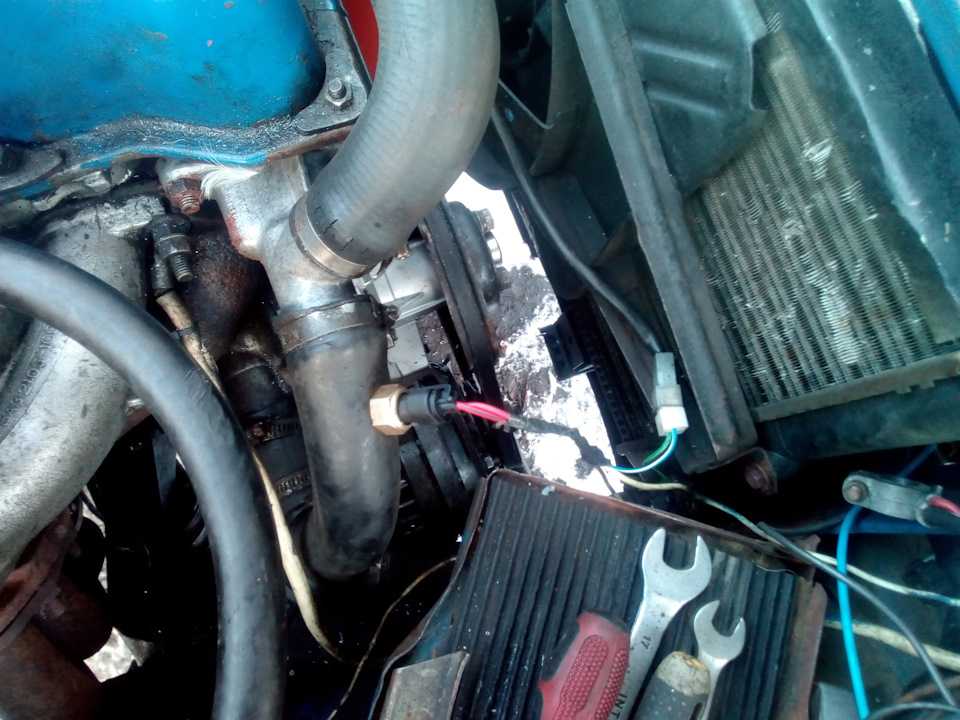

Датчик включения вентилятора располагается в нижней части радиатора. От него отходит пара проводов.
Искомое устройство
Точная проверка
Дабы не торопиться с выводами, специалисты сначала советуют проверить датчик на предмет работоспособности.
- Если вентилятор не хочет включаться по стандартной схеме, попробуйте замкнуть между собой провода, которые идут на датчик. Если вентилятор заработал, а датчик горячий, проблема кроется в нем. При горячем радиаторе во время проверки корпус датчика может оказаться теплым. Это говорит о том, что следует проверить состояние термостата и уровень ОЖ в бачке. Возможно, придется поменять и долить соответственно.
- Если после замыкания проводов вент не включается, звука сработавшего реле не наблюдается, проверьте состояние реле и предохранителя. Он под номером 4 в монтажном блоке.
- Замкнув провода, вентилятор не запустился, но сработало реле. Тут следует проверить предохранитель под номером 8.
- При произвольном запуске вента на холодном двигателе он долгое время не выключается, попробуйте отключить от датчика один проводок. Если вентилятор остановился, контакты датчика залипли. Если же вент продолжает крутить, залипание произошло на контактах управляющего реле.
Обнаружив, что регулятор вышел из строя, не остается ничего другого, кроме как поменять датчик активации вентилятора радиатора.
Замена датчика
Поменять датчик достаточно просто:
- Выключите зажигание;
- Слейте жидкость охлаждения из расширительного бачка;
- От клеммной колодки датчика отключите пару проводов;
- Гаечным ключом на 30 выкрутите регулятор со своего посадочного места. Прикладывать большое усилие не стоит, рискуете нарушить посадочное гнездо;
- Следуя в обратной последовательности, поставьте новый датчик.
Отключение датчика
Можно поменять датчик без слива жидкости охлаждения. Для этого нужно быстро выкрутить старый регулятор и на его место вкрутить новый. Небольшая часть ОЖ выльется, но зато не придется долго ее сливать, а затем заливать обратно.
Вентилятор
Если проблема кроется в вентиляторе охлаждения инжектора или карбюратора, тогда вам предстоит снять его. Вполне возможно отремонтировать агрегат, заменив электромотор или крыльчатку.
Схема с кожухом, радиатором, вентилятором и крыльчаткой
Чтобы снять вент, выполните следующие операции:
- Отключите минусовую клемму от аккумуляторной батареи;
- Рассоедините колодки проводов. Одна из них крепится на кожухе вентилятора;
- Возьмите гаечный ключ, открутите пару соединительных болтов. Они фиксируют кожух вента на левом бачка;
- Далее открутите еще одну нижнюю гайку, удерживающую кожух устройства;
- Теперь вам потребуется удлинитель с накидной головкой, чтобы открутить правую гайку сверху, которая крепит кожух вента на радиаторе;
- Остается немного — открутить прижимную пластину вентилятора. Для этого снимается пара левых гаек;
- Вручную снимите прижимную пластину;
- Демонтируйте теперь вентилятор вместе с кожухом.
Вы сняли агрегат. Теперь перед вами есть выбор — поменять полностью агрегат, либо попытаться отремонтировать его, заменив электромоторчик или крыльчатку в случае их повреждения.
Замена электромотора
- Отсоедините провод электромотора вентилятора, который удерживается хомутом на кожухе.
- На кожухе электромоторчик удерживается тремя гайками. Все их нужно открутить.
- Достаньте электродвигатель из корпуса вентилятора.
- Обязательно проверьте состояние резиновых втулок электромотора, которые останутся на кожухе. При обнаружении трещин, следов деформации, их обязательно нужно поменять.
- Проверьте электромотор на предмет работоспособности. Если он вышел из строя, можно приобрести новый и вставить в старый кожух.
Электромоторчик
Не редко работоспособность вента радиатора нарушается из-за деформированной крыльчатки. Заменив его, вы можете вернуть функциональность устройству.
Замена крыльчатки
Чтобы поменять крыльчатку, следуйте инструкции:
- Подденьте стопорную шайбу с помощью плоской отвертки. Она находится прямо по центру крыльчатки;
- Поддев шайбу, снимите ее;
- В некоторых случаях крыльчатка крепится на моторе вентилятора гайкой. Потому если у вас она имеется, открутите крепление;
- Снимите крыльчатку, оцените ее состояние. Если она износилась, деформировалась, замените на новую;
- Многие вместо стандартной крыльчатки на 4 лопасти устанавливают более совершенную на 8 лопастей.
Меняем крыльчатку
В процессе обратной сборки убедитесь, что штифт электромотора попал в продольное отверстие на крыльчатке, как указано ниже на рисунке.
Штифт направьте в продольное отверстие
Модернизация
Если вы хотите усовершенствовать работу своего вентилятора радиатора на ВАЗ 2109, предлагаем соответствующую инструкцию.
Для модернизации вам потребуется установить второй датчик и несколько переделать систему.
- Штатный датчик включения будет отвечать за работу вента на максимальной скорости.
- Дополнительный датчик будет включать пониженную скорость. Его устанавливают в верхней части охладительной системы.
Теперь конкретнее о том, как все это организовать.
- Возьмите термодатчик, температура срабатывания которого аналогична штатному регулятору.
- Установите его в верхнем патрубке, подходящем к радиатору.
- Чтобы монтировать элемент, потребуется пара шайб и гайка. Обязательно смажьте шайбу герметиком, чтобы через отверстие установки не возникали утечки.
- Купите резистор для установки на вентиляторе печки. Он имеет несколько выводов, потому при желании можно сделать несколько скоростей работы.
- Необходимо сделать дополнительную цепь управления. Через нее на обмотку мотора будет подаваться меньшее напряжение.
- За включение отвечает термодатчик, расположенный в верхней части охладительной системы.
- Управление лучше делать не на плюсе, а по массе.
- Работать система будет через кнопку в салоне. Слева от торпедо имеется решетка с двумя заглушками. Вырежьте одну из них и установите туда выключать на два режима. Можно взять регулятор включения печки от ВАЗ 2107.
- В первом положении будет включаться низкая частота, а во втором — максимальные обороты.
- Один общий провод подается к минусу.
Такая модернизация не предусмотрена конструкцией ВАЗ 2109. Это уже доработки автолюбителей. Потому установка второго датчика — сугубо под вашу личную ответственность.
Вентилятор — важный компонент системы охлаждения инжекторных и карбюраторных двигателей ВАЗ 2109. При желании и наличии времени, его замену или ремонт вполне можно выполнить своими руками.
Датчик включения вентилятора радиатора ВАЗ 2108, 2109, 21099
Датчик включения вентилятора является элементом системы охлаждения карбюраторного двигателя (2108, 21081, 21083) автомобилей ВАЗ 2108, 2109, 21099 и их модификаций.
Датчик включения (выключения) вентилятора системы охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099
1. Назначение датчика включения вентилятора.
Датчик включения вентилятора в системе охлаждения карбюраторного двигателя предназначен для включения или выключении в зависимости от температуры ОЖ вентилятора на радиаторе.
2. Расположение на автомобиле.
Датчик включения вентилятора ввернут в резьбовое отверстие правого (по ходу автомобиля) бачка радиатора охлаждения.
Расположение датчика включения вентилятора на радиаторе3. Устройство датчика включения вентилятора.
Корпус датчика выполнен из латуни или бронзы. Это продолговатый цилиндрический баллон, имеющий в верхней части гайку, в средней резьбу, а в нижней плоскую поверхность. Соединение датчика с радиатором уплотнено алюминиевым или медным уплотнительным кольцом. Датчик имеет два вывода: на один ток подается (минус), с другого уходит на реле включения вентилятора (113.3747) в монтажном блоке (также минус). Внутри корпуса выводы имеют два контакта. Так же внутри корпуса расположена биметаллическая пластина (прикреплена к днищу), по мере нагрева она изменяет свою кривизну и замыкает контакты.
4. Принцип действия датчика включения вентилятора.
На автомобилях ВАЗ 2108, 2109, 21099 до 1998 г. в. с монтажным блоком предохранителей 17.3722 (пальчиковые предохранители).
Датчик включения вентилятора установлен в разрыв минусового провода ведущего к реле включения вентилятора в монтажном блоке. При повышении температуры в радиаторе системы охлаждения до 99±3º С, контакты внутри датчика включения вентилятора замыкаются биметаллической пластиной, и электрический ток (минус) через него поступает на реле в монтажном блоке. С реле ток (уже плюс) идет на электромотор вентилятора на радиаторе и включает его.
На автомобилях ВАЗ 2108, 2109, 21099 после 1998 г. в. с монтажными блоками 2114, реле включения вентилятора удалено из электрической цепи. Датчик включения вентилятора также установлен в разрыв минусового провода, но уже идущего напрямую к вентилятору. Температура замыкания контактов аналогична.
Если температура в радиаторе падает ниже 93±3º С, биметаллическая пластина размыкает контакты, электромотор вентилятора обесточивается.
5. Неисправности датчика включения вентилятора.
В случае неисправности датчика охлаждающая жидкость (антифриз, тосол) начинает кипеть, что заметно в расширительном бачке. Датчик включения вентилятора редко выходит из строя, так как ломаться там практически нечему. Причинами его отказа может быть низкое качество изготовления, механическая деформация. При появлении проблем с включением вентилятора на радиаторе следует проверить в первую очередь его электрические соединения. Сняв с датчика оба провода, соединяем их между собой. Включаем зажигание. Если вентилятор заработал – неисправен датчик включения (выключения). Если нет, неисправность следует искать в других элементах цепи.
См. «Как определить почему не включается вентилятор радиатора?».
Помимо этого возможна ситуация, когда вентилятор на радиаторе не выключается после включения. Практически всегда в этом виноват датчик. Подробнее: «Постоянно работает вентилятор радиатора на карбюраторной ВАЗ 21093».
6. Применяемость датчика включения вентилятора.
В системе охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099 применяется датчик ТМ 108 с маркировкой на корпусе «99-94». Он работает как через реле в монтажном блоке в автомобилях до 1998 г. в., так и без реле в автомобилях более поздних годов выпуска. В продаже также имеются аналоги данного датчика разных производителей.
Примечания и дополнения
— На инжекторном двигателе автомобилей ВАЗ 21083, 21093, 21099 включение вентилятора системы охлаждения происходит по команде блока управления (ЭБУ), анализирующего показания датчика температуры охлаждающей жидкости (ДТОЖ).
— В системе охлаждения карбюраторных и инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099 присутствует еще один температурный датчик. Это датчик указателя температуры в щитке приборов (ТМ 106). Он работает только на указатель температуры.
Еще статьи по системе охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099
— Термостат системы охлаждения двигателя ВАЗ 21083 (21093, 21099)
— Перегревается двигатель на автомобилях ВАЗ 2108, 2109, 21099, причины
— Потек радиатор системы охлаждения двигателя
— Электрическая схема включения вентилятора системы охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099
— Проверка системы охлаждения двигателя ВАЗ 2108, 2109, 21099
— Признаки (симптомы) неисправности помпы двигателя
Подписывайтесь на нас!
Схема подключения вентилятора охлаждения ВАЗ. Схема подключения вентилятора охлаждения ваз Не включается вентилятор на ваз 2114 инжектор
Каждый водитель знает, что перегрев двигателя – это очень плохо. Ни к чему хорошему это привести не может. Для защиты двигателя от перегрева автомобили оснащаются вентиляторами охлаждения радиатора. И иногда он далеко не один.
Сегодня мы поговорим об очень важном элементе охлаждения — датчике вентилятора. Он отвечает за своевременную активацию этого охлаждающего устройства, предотвращая нежелательный перегрев.
Немного теории
Характеристика | Пояснение |
Местоположение | Датчик находится в радиаторе отопителя. Определить, что перед вами именно он, несложно, так как в радиаторе это единственный элемент, к которому подсоединяются провода. А если взять ключ на 30, то только датчик имеет соответствующий размер крепления. |
Температура срабатывания | Датчики могут иметь разные пределы температуры. А вот у ВАЗ 2114 включение происходит при 102-105 градусах Цельсия, а выключение — при 85-87 градусах. При выборе нового счетчика ориентируйтесь на тот, который вышел из строя, или приобретите с индикатором включения и выключения 102 и 87 градусов соответственно |
Принцип работы | Внутри датчика находится специальная контактная группа. При нагреве охлаждающей жидкости в радиаторе эта группа нагревается и расширяется. Когда расширение достигает определенного предела, контакты замыкаются, они передают сигнал в проводку и включается вентилятор |
Причины выхода из строя вентилятора
Существует ряд причин, по которым помимо датчика может выйти из строя датчик вентилятора. Поэтому их следует предварительно исключить, чтобы убедиться, что виноват именно датчик.
Возможные причины отказа вентилятора:
- Вентилятор неисправен. Он может изнашиваться, терять целостность, получать механические повреждения. Заменить его будет дороже по сравнению с датчиком, но выбора нет.
- Цепь порвалась. При проверке датчика обычно используют метод замыкания двух его контактов. А вот при повреждении цепи проводки сделать это будет невозможно, и регулятор будет пенять на неопытность.
Если проверка контактов не удалась, вентилятор не реагирует, попробуйте подключить его контакты напрямую к аккумулятору.
Тест датчика
Кроме того, обязательно проверьте новый датчик перед его установкой. Это позволит убедиться, что это работает. Сегодня на рынке очень много подделок, поэтому всегда есть вероятность приобрести некачественный датчик вентилятора.
Для проверки потребуется определенный набор инструментов и материалов, в который входят:
- Емкость;
- Вода;
- Охлаждающая жидкость;
- Термометр;
- Мультиметр.
Начнем проверку.
- Налейте воду или обычную охлаждающую жидкость в подготовленную емкость.
- Опустите в него датчик резьбовой частью.
- Подсоедините клемму мультиметра к контактам регулятора. Измерительный прибор должен находиться в режиме измерения сопротивления. Хотя если в мультиметре есть функция прозвонки, то выбирайте ее.
- Поместите термометр в жидкость.
- Нагрейте воду.
- Когда температура жидкости достигнет температуры срабатывания регулятора (92 градуса Цельсия), контакты должны замкнуться и мультиметр начнет издавать звуковой сигнал.
- Если этого не произошло, датчик действительно не работает и его нужно менять.
Если вы приобрели нерабочий регулятор, обязательно обратитесь в магазин и попросите замену или возврат денег. Но только с чеком. Приобретать запчасти лучше в специализированных, хороших магазинах. Риск быть обманутым меньше.
Замена
На инжекторном двигателе, который буквально напичкан всевозможными датчиками, иногда нужно обратить внимание на регулятор включения вентилятора. Если проверка показала, что устройство вышло из строя, ничего не остается, кроме как провести процедуру замены.
В работе потребуется всего несколько инструментов и материалов:
- Накидной ключ на 30 миллиметров;
- Емкость для слива охлаждающей жидкости;
- Сухие тряпки.
Подготовив все необходимое, можно приступать к замене.
В первую очередь нужно дать двигателю остыть. Работать на холодном двигателе удобнее и безопаснее. При попадании горячей охлаждающей жидкости на кожу ожогов не избежать.
- Для замены не нужна ни смотровая яма, ни эстакада. Для такой работы эти элементы не нужны. Подойдет простой гараж.
- Отсоедините от отрицательной клеммы аккумуляторной батареи.
- Слейте всю охлаждающую жидкость из радиатора. Не сливайте охлаждающую жидкость из блока цилиндров, в этом нет необходимости.
- Снимите крышку расширительного бачка системы охлаждения вашего инжекторного двигателя.
- Для слива тосола или тосола открутите сливную пробку на радиаторе. Вы найдете его в нижней части радиатора, и для демонтажа не требуются никакие инструменты. Пробка легко откручивается вручную.
- Под сливное отверстие подставить заранее подготовленную емкость, куда будет стекать охлаждающая жидкость. Подождите, пока поток жидкости полностью не прекратится.
- Хочешь такой же антифриз то заливай обратно, бери чистую тару. Если охлаждающая жидкость достаточно старая и нуждается в замене, то чистота тары не имеет значения.
- Завинтить заглушку.
- Отсоедините контакты от датчика вентилятора.
- Ключом на 30 мм откручивается регулятор.
- Поворачивать осторожно, чтобы не повредить пластиковый контейнер радиатора.
- Вкрутите новый регулятор вместо старого. Обязательно вставьте медную прокладку под новое устройство.
- Переустановите проводку управления вентилятором.
- Залить в расширительный бачок антифриз или заранее слить антифриз.
- Продуйте систему, чтобы избежать образования воздушных пробок внутри системы.
- Замените отрицательную клемму аккумулятора.
- Включите блок питания, прогрейте его некоторое время, чтобы убедиться, что новый датчик работает.
- Если при нагреве до нужной температуры датчик снова не работает, следует проверить другие элементы, которые могут быть причиной такого поведения системы охлаждения.
Замена без слива охлаждающей жидкости
Если вы не хотите тратить много времени на замену датчика на своем ВАЗ 2114, то можно обойтись без процедуры слива охлаждающей жидкости.
Замена регулятора включения вентилятора без ступени слива охлаждающей жидкости требует опыта и определенных навыков. Поэтому новичку не рекомендуется использовать этот метод ремонта.
- Ключом на 30 начинайте откручивать старый датчик, но не до конца.
- Подготовьте новый датчик.
- Одной рукой выкрутите старый регулятор до конца, а другой быстро вставьте новый.
- В этом случае вытечет определенная часть антифриза, но это не страшно.
- После замены обязательно тщательно протрите все участки вокруг регулятора сухой тканью.
- Проверьте наличие утечек после установки нового устройства.
После завершения работ тщательно протрите автомобиль, чтобы охлаждающая жидкость не оставалась на двигателе и его узлах. Особенно это касается резиновых и пластиковых элементов.
Электровентилятор системы охлаждения двигателя автомобиля ВАЗ-2114 включается только по сигналу датчика температуры охлаждающей жидкости. Но подключение происходит не напрямую, а через реле. Защитите эту электрическую цепь двумя предохранителями. Если стрелка указателя температуры заползла в красную зону шкалы, то сбрасываем газ, включаем на полную мощность вентилятор отопителя салона и ищем место остановки .
Исправность одного из предохранителей, расположенных в монтажном блоке и защищающих электрическую цепь вентилятора, можно проверить, просто нажав на кнопку звукового сигнала. Если сигнал работает, то с предохранителем все в порядке, так как он защищает еще и электрическую цепь звукового сигнала. В случае его неисправности, вскрываем монтажный блок, ищем предохранитель F5 на 20 ампер, но перед его заменой нужно найти причину его выхода из строя, иначе точно так же сгорит вновь установленный предохранитель.
Для проверки второго предохранителя необходимо снять обшивку консоли со стороны пассажира. Там вы увидите три реле и рядом с каждым из них предохранитель. Вам нужно будет вытащить, чтобы проверить средний. И опять же, если он сгорел, нужно искать причину этого явления. При исправном предохранителе проверяем среднее реле, так как через него включается двигатель вентилятора. Вытащив его из гнезда, осмотрите его контакты на предмет окисления. Проверить можно омметром, если его нет или вы не умеете им пользоваться, то придется попробовать заменить на исправный.
Далее открываем капот, отсоединяем колодку с проводами от моторчика вентилятора и если есть пара проводов подключаем напрямую к аккумулятору. Если вентилятор начнет работать, то причину неисправности придется искать в датчике температуры, либо реле и еще одном предохранителе, расположенном рядом с этим реле. Ну а если вентилятор при прямом подключении работать не будет, то неисправность придется искать в себе.
Вентилятор может не работать из-за неисправности датчика температуры, включающего вентилятор. Он расположен на головке блока цилиндров, над термостатом. Если омметра нет, проверяем методом его замены. Только не надо путать вентилятор на датчике с датчиком, работающим на указателе температуры охлаждающей жидкости.
Приведены все основные схемы подключения и модификации подключения вентилятора охлаждения (ВО) жидкости в автомобилях ВАЗ. различные модели. В чем суть работы ВО? Электродвигатель с крыльчаткой на валу установлен внутри прямоугольной металлической рамы, с помощью которой он крепится к задней части радиатора. При подаче напряжения (12 В) на контакты привода он начинает работать, вращая лопасти и создавая направленный поток воздуха, который, собственно, и охлаждает антифриз или антифриз.
Если не работает вентилятор охлаждения, не спешите обращаться в автосервис. Определить причину неисправности можно самостоятельно. Причем для этого совсем не обязательно иметь специальные навыки — достаточно изучить справочный материал с сайта и следовать инструкциям по его проверке/замене.
Схема включения радиатора ВАЗ 2104, 2105 и 2107
- Вентилятор радиатора
- датчик температуры (расположен снизу радиатора)
- монтажный блок
- реле зажигания
- замок зажигания
А — к контакту «30» генератора.
Электровентилятор охлаждения ВАЗ 2106
- Датчик запуска двигателя; двигатель вентилятора
- ;
- реле запуска двигателя;
- главный блок предохранителей;
- замок зажигания;
- дополнительный блок предохранителей; генератор
- ; Аккумуляторная батарея
- .
Соединение вентилятора 2108, 2109, 21099
До 1998 года на автомобилях со старым блоком предохранителей 17. 3722 (пальцевые предохранители) в цепь вентилятора включалось реле 113.3747. После 1998 года такого реле нет.
Также до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3ºС, размыкания 94±3ºС), после 1998 года ТМ-108-10 с аналогичными диапазонами температур или его аналоги разных производителей. Датчик ТМ-108 работает только в паре с реле; усиленный для больших токов ТМ-108-10 может работать как с реле, так и без него.
Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722
- Двигатель вентилятора
- Датчик включения двигателя
- Монтажный блок
- замок зажигания
К9 — Реле включения двигателя вентилятора. А — К выходу «30» генератора
Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60
- Двигатель вентилятора
- Датчик 66.3710 включения электродвигателя
- Монтажный блок
А — К выходу «30» генератора
Схема включения ВО ВАЗ 2110
Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях мобилы различна. На автомобилях с карбюраторным двигателем для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем, управляемым контроллером.
Схема на ваз 2113, 2114, 2115 инжектор и карбюратор
Где реле вентилятора
4 — реле электровентилятора;
5 — реле электробензонасоса;
6 — главное реле (реле зажигания).
Внимание: последовательность реле и предохранителей может быть произвольной, ориентируемся по цвету проводов. Поэтому находим реле, от которого отходит тонкий розовый провод с черной полосой, идущий от главного реле (клемма 85*) (не путать с тонким, красным проводом с черной полосой, идущим от контроллера) и толстый силовой белый провод с черной полосой (клемма 87) (белый и розовый провода нам нужны), это реле вентилятора.
Если вентилятор охлаждения не работает
Для привода вентилятора постоянного тока устанавливается электродвигатель, возбуждаемый постоянными магнитами МЭ-272 или аналогичными. Технические данные электровентилятора и датчика включения вентилятора:
- Номинальная частота вращения вала двигателя с крыльчаткой, 2500 — 2800 об/мин.
- Потребляемый ток электродвигателя, 14 А
- Температура замыкания контактов датчика, 82±2 град.
- Температура размыкания контактов датчика, 87±2 град.
Вентилятор охлаждения может не включаться из-за:
- неисправности электропривода;
- перегорел предохранитель;
- неисправен термостат;
- вышел из строя датчик температуры включения кулера;
- неисправно реле ВО;
- обрыв электропроводки;
- неисправна крышка расширительного бачка.
Для проверки самого мотора вентилятора ВАЗ подаем на его выходы напряжение 12 В от аккумулятора — исправный мотор будет работать. Если причина проблемы в вентиляторе, можно попробовать его отремонтировать. Проблема обычно в щетках или подшипниках. Но бывает, что электродвигатель выходит из строя из-за короткого замыкания или обрыва обмоток. В таких случаях лучше заменить весь привод.
Предохранитель ВО находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А). Проверка производится с помощью автомобильного тестера, включенного в пробный режим.
- В автомобиле с карбюраторным двигателем необходимо проверить датчик — включить зажигание и замкнуть два провода, идущие к датчику. Вентилятор должен включиться. Если этого не произошло, проблема точно не в датчике.
- Для инжекторных автомобилей прогрейте двигатель до рабочей температуры, и отсоедините разъем датчика, отключив его от бортовой сети машины. В этом случае контроллер должен запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и заставляет привод вентилятора работать непрерывно. Если привод запускается, датчик неисправен.
Замена электровентилятора в автомобиле
- Ставим автомобиль на ровную поверхность, обездвиживаем стояночным тормозом.
- Откройте капот, отсоедините минусовую клемму.
- Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
- С помощью отвертки ослабьте хомут воздуховода на датчике расхода воздуха и снимите гофру.
- Откручиваем винты крепления крышки корпуса воздушного фильтра, снимаем фильтрующий элемент.
- Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
- Ключом на 10, затем на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
- Отсоедините жгут проводов от разъема вентилятора.
- Осторожно снимите кожух вентилятора вместе с приводом.
- Ключом на 10 откручиваем 3 болта крепления электродвигателя к кожуху.
- Ставим на его место новый.
- Устанавливаем конструкцию на место, закрепляем, подключаем коннектор.
- Дальнейшая установка осуществляется в обратном порядке.
Модернизация схемы управления
Вентилятор охлаждения на десятке включается при температуре 100-105°С, при нормальной работе
Температура двигателя 85-90°С, получается вентилятор включается при перегреве двигателя, что естественно оказывает негативное влияние.
Эту проблему можно решить двумя способами: настроить температуру включения в «мозгах» или сделать кнопку. Мы сосредоточимся на втором. Включать вентилятор с кнопки очень удобно: попал в пробку — включил, выехал — выключил, и никто не перегревался.
В кабине установлена кнопка выбора режима работы вентилятора (постоянно выключен, постоянно включен, включается автоматически с помощью датчика) — эта «настройка» необязательна, но будет очень полезна добавление.
Будет большой ток на контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора, и поэтому надо использовать там провода сечением не менее 2 мм, иначе более тонкий провод не выдержит и перегорит.
Видео — подключение и проверка ВО
При желании владельца ВАЗ-2114 может быть оборудован кондиционером, что позволяет каждому чувствовать себя комфортно в эти жаркие летние дни в салоне этого легкового автомобиля. Тогда при включении кондиционера должен включаться и вентилятор системы охлаждения двигателя, какой бы ни была температура охлаждающей жидкости. Потому что так устроена схема включения, если есть кондиционер.
Но, на тех автомобилях ВАЗ-2114, где нет кондиционера, вентилятор охлаждения двигателя должен работать при нагреве антифриза до температуры 101 градус. Если двигатель вентилятора включается и начинает работать даже при непрогретом двигателе, то водителю нужно будет решить эту проблему.
В начале нужно проверить целостность изоляции проводов, ведущих к датчику температуры охлаждающей жидкости (ДТОЖ), который находится в ГБЦ, на его впускном патрубке. Если по какой-то причине они стали замыкаться на массу, то должен включиться вентилятор, так как этот ложный сигнал сообщает контроллеру о том, что температура антифриза в системе охлаждения двигателя поднялась до 130 градусов. Поскольку контроллер не знает, что этот сигнал ложный, он, естественно, включает вентилятор.
Вторая причина постоянно работающего вентилятора ВАЗ-2114 может быть связана с «глюком» контроллера, который включает его по управляющему сигналу датчика охлаждающей жидкости, а после снижения температуры антифриза, в результате работу вентилятора, выключать не хочет. Это может быть связано с прошивкой контроллера.
Напряжение на клеммы электродвигателя вентилятора системы охлаждения двигателя подается через контакты реле, которое находится в дополнительном блоке реле и предохранителей, расположенном в ногах переднего пассажира за боковой крышкой, закрывающей переднюю консоль.. Если контакты этого реле залипнут, то вентилятор включится и сработает сразу после поворота ключа в зажигании.
Если вентилятор включается не сразу, а только после прогрева двигателя и далее не выключается, то причина его работы может быть связана с низким уровнем антифриза в системе охлаждения двигателя или с неисправностью термостата, который отказывается открывать клапан для циркуляции жидкости по большому кругу(через радиатор). Проверить это достаточно легко. Откройте капот и на холодном двигателе нужно проверить уровень охлаждающей жидкости. Если он в норме, запустите двигатель, дайте ему прогреться до рабочей температуры и потрогайте рукой подводящий шланг радиатора.
Па зажигание. Мотор зажигания
Это артикул sil wurde besprutsen is hoe’t de auto VAZ-2109 oanpassing fan ‘e зажигания. Как jo gjin probleem mei de lêste blykt ek út de wurking fan de ynterne ferbaarningsmotor motor. Dêrom, fan tiid ta tiid is it nedich om it ynstellen fan de ûntstekking time te normaliseren it funksjonearjen fan ‘e motor. Это ров dien wurde troch in bepaalde ynstruksje, de oanpassing is dreech om te produsearje, разделяющий его.
Wannear’t it oanpassen fan de ûntstekking Timing Moat wurde ynsteld mark
Tink derom DAT de oanpassing fan de ûntstekking time is net mooglik sûnder de ynstallaasje fan merkteken fan it коленчатый вал en nokkenas. Eltse kear datst in ferfangende ремень ГРМ, Jim Moatte om oanpassing зажигания. Инструкции по ремонту автомобиля ВАЗ-2109 прошли с пробегом в 60 000 км. Mar it is de muoite wurdich opskriuwen dat de kwaliteit fan de Reserve dielen is net altyd goed. Ja, en njoggen binne alde auto, waans motor operaasje is gâns pars út it normal. Dêrom is it beste te ferminderjen de kleau tusken de riem vervanging oant 40-45 tûzen. км. Jo ek nedich tiid oant 15 tûzen. км. ynspektearje de riem om fluch identifisearje lubrication, это ûntstean вентилятор в ferskaat оан ссадины, scheuren en brekt. As der gjin дефект, де riem ров fuortendaliks feroarje in nije ien. Ek wêze bewust dat alle eleminten fan it system, benammen de Switch en Coil ВАЗ-2109, ров wêze yn goede wurkjend steat.
Lytse motoaren benammen
Tink derom dat it fieren fan it ferfangende riem kin wêze yn it fjild, op in kosten fan in bytsje tiid. Elke spesjale oanpassings foar dit wurk is net fereaske. Это wichtichste ding — это бескомпромиссный вентилятор в одном месте. Это ров ek sein wurde, что у транспортных средств wêryn де двигатель находится в 1,5 литров, де время riem из-за поломки optreedt flexió kleppen. Yn alle oare motoaren, bygelyks, 1,3 литра, brutsen riem einiget несчастный gefolgen. Сетевая катушка зажигания ВАЗ-2109, mar it pear kleppen zeker sil útoefenje.
ynstruminten
Om fieren it ferfangen fan de timeriem, jo moatte in kaai ta oan «19». Это бескомпромиссный вентилятор в арсенале в автомобилестроении, хочу, чтобы мей krekt sa’n Switch wurdt makke er de hub Bolts op tsjillen. Эк недич ельце тоец, вёсла холле оан ‘е грутте веер «17». Dêrneist wurde wis jo в гаечном ключе yn de «10» en «8». Dêrneist moatte джо в spesjale kaai wêrmei де ролик wurdt makke foar де rotaasje вентилятор де riem охватывая. Мар са сеть, дан kinne себе плоскогубцы komme waans úteinen binne согнуты. Mar jo kinne ek чит ан набор twa dikke де skroef gatten yn де ролик, tusken wat te foegjen в schroevendraaier en brûk se om in spanning fan dit meganisme. Это muoite wurdich opskriuwen dat de nije ûntstekking ВАЗ-2109.это чистая фереаске. Это feroarjen fan de ienheid is tige seldsum. Мар, Фэнселс, Джим Секер, Моатте Хоу, оп син минст в хронометраже. Как и в случае с Бартом и Филдом, это винсклик, который должен пройти 100 из 200 км. Yn dat gefal, как jo barde заклинивающий натяжной ролик, является ли он oan te rieden om te ynstallarjen in nije ien.
Tarieding op ferfanging
Likefolle oft jo produsearje repair yn de garaazje ofeare op ‘e dyk, dan moatte sette de auto sa rjocht as mooglik. Dit makket it mooglik om berikke maximaal trest. Под эфтерсте лофтс тсжил поставил тсжил колодки, это эк винсклик ом тэ выжим де ручник, ВАЗ-2109ûntstekking Switch перевести в положение off posysje. Под де rjochterkant кант вентилятор авто установить в домкрат, ват roppe де tsjil. Dan losmeitsje де skoattels оп-де-концентратор ан hielendal т opheffen вентилятор де kanten вентилятор де авто. Ferwiderje это tsjil en pleatste его ûnder в ynterne ferbaarningsmotor поддон двигателя. Как двигатель шляпа beskerming, jo moatte kaai yn ‘e «8» om ôfkeare в части fan’ e Fixings, om tagong ta в шкиве коленчатого вала.
Это feroarjen fan de riem
Tink derom dat de ûntstekking ВАЗ-2109regeling is dat it needaaklik is om te dirigearjen de foardracht Label nokkenas en коленчатый вал. Таймер запускается сразу после запуска! Iepenje de kape, losmeitsje de spanning fan ‘e riem ride генераторная установка. Foar dit doel, de kaai ta de «17» losmeitsje de nút op ‘e boppeste earm, dan befoarderjen al fan it apparaat gotebou oan de motor block. Dan de riem wurdt folslein fuorthelle en unscrews trije skoattels dy’t feilich it plestik omslach oan de linker cant fan de motor, doe’t besjoen fan foaren. Net ferlieze it segel gom, dat setten wurdt oan ‘e râne fan’ e omslach! De meast dreech ding yn dit gefal — отвинтите болт, который произведет монтаж втулки в шкиве и роторе генератора. Foar er kin tapast wurde op de kaai «19» op ‘e râne, это winsklik om te ynstallearjen in lyts stikje piip, mar dochs moatte slot de коленчатый вал. Om dit te dwaan, nim de kaai ta de «13» wat, ynstallearje it yn it slot op it шкив, садат
Установка ремня ГРМ
Установочный ремень ГРМ
Earst help disassembly de â fan de kaai op ‘e «17» losmeitsje de spanning tsjil.No moatte jo om in nokkenas op etiketten, nettsjinsteande wat is oanwêzich схема ûntstekking ВАЗ-2109. Dan ynearsten lis de коленчатый вал op etiketten, dy op syn шкив en de oalje pomp gotebou. jo moatte lûke de Rubberen Plug yn de сцепление húsfesting en sjen часто der Noch deselde skaaimerken. Как сеть, дан рв ом draaie де коленчатого вала oant де langste линии oan это driuwtsjil net Falle yn в слот leit op ‘e plaat, закрепленный болтами на блоке двигателя. Дэн, лучше нет драйе де шкив, это ynstallearjen вентилятор в nije сроки riem. Поскольку ik neamd earder, mei in spesjale kaai винтов mei in schroevendraaier wurdt draaid op de exintryske натяжной ролик. Sa te stribjen nei normale сроки riem. Neidat jo flink it en sammelje alle gear.
ynjeksje motoren
Mar VAZ-2109 útrist mei sels Инжектор мотоарен, en der binne gjin Распределитель зажигания. Дером, в вате весло ûntwerp шляпа ûntstekking ВАЗ-2109. Инжектор мей в мегаполисе таймера kin net wurkje. Om de time hoek, jo moatte programarje it elektroanyske kontrôle ienheid, wêrtroch’t it hiel dreech sûnder in betûfte auto elektricien. Mar it is de muoite wurdich opskriuwen DAT al Fan boppesteande needaaklik jildt foar Earst Tanke Spuite Motors. Это ienige ferskil sil wêze yn ‘e разборки вентилятора это Hiele stasjon механизм времени. Nammentlik, что это nedich te hâlden коленчатый вал út draaien in grutte винт bestjoerder ynstallearre yn de сцепление husfesting kijkglazen, весла ûnder весла в fiifde snelheid en hâlden fan de rem. Yn alle oare opsichten, de prosedueres dy’t hjirboppe beskreaun binne, релевантные те пассажирские перевозки, ynjeksje motoren VAZ-2109авто.
Meitsje te ynstelle mei help fan in stroboscope
Mar as jo in konvinsjonele двигатель карбюратора, je moatte in bytsje mear correkt lead hoek. На ВАЗ-2109 oanpassing fan de ûntstekking sûnder это gewoanwei ûnmooglik. Tink derom, что это trochsneed tal revolúsjes moatte wurde sa’n 850 (wêrby’t de motor wurkje Temperatuer, это 90 градусов). Поскольку бар и весло не может изнашиваться быстрее, как 10-15 человек, дан карбюратор Meitsje oanpassings, draaien вентилятор де пластиковый шроф. Mei it droegen настойка топлива mengsel bedrach. Dêrnei verbreken tinne сленг, dy’t giet nei it fakuüm foarôf hoek corrector. Stopje де мотор ан losmeitsje де Bevestiging трамблера. Это muoite wurdich opskriuwen dat oanpasse de ûntstekking module VAZ-2109binne jo onwaarschijnlijk te slagjen.
Проходной вентилятор
Резиновая пробка, которая держится на муфте сцепления, вурдт фьюртелле, выключает стробоскоп Сенсор является фербуном бронепровода, который не имеет твердого цилиндра. As macht is ferbûn mei de stroboscope en de motor begjint. Поскольку лейбл является sichtber op it driuwtsjil slechte, by foarkar foardat begjint de motor, om my slagget. Dit kin folbrocht brûke, bgl, konvinsjonele белый корректор. Dêrnei regissearret де Bondel DAT GIET út де Strobe ljocht yn это besjen вентилятор finster. Yn de tiid fan pass troch de cleft stimpel op ‘e Wafer moat Slip sinjaal ljocht fan in Strobe. Hellet dit troch fergrutsje fan de ûntstekking Дистрибьютор gotebou. Gjin meer beynfloedzjen net hoege te Bringen. No dat jo witte hoe te meitsje в авто ВАЗ-2109oanpassing fan ‘e зажигание. Om fieren út dit proseduere, dan kinne persoanlik moai gau.
Схема подключения вентилятора охлаждения ВАЗ. Схема подключения вентилятора охлаждения ВАЗ Покупайте вентилятор ВАЗ 2114
Вентилятор позволяет управлять двигателем, направляя его на радиатор. Это может быть использовано для того, чтобы сделать его более доступным.
Kung ang kotse регулирует с помощью bilis, вентилятор хинди конкретного kinakailangan, dahil анг мотора имеет tumatanggap всех всех kinakailangang paglamig из того, что происходит в дальнем конце. Нынче капать котсе может быть использовано в режиме ожидания или в режиме ожидания, когда машина работает, а винт пропеллера находится в постоянном движении.
Применяется для передачи сигнала от электронного блока управления. ЭБУ, в свою очередь, имеет точный контакт с вентилятором от датчика температуры. Порог переключения угла 103-105 градусов Цельсия.
На автомобиле ВАЗ 2114 вентилятор (гребной) расположен в отсеке двигателя от радиатора.
Бакит хинди ито
Mayroong ilang mga dahilan kung бакит хинди на пропеллере kinakailangan его температура:
- Электродвигатель вентилятора, он есть, есть привод, есть набиго;
- Ang isang piyus ay nasira and nasunog;
- Набиго реле;
- Кабель Сиранга;
- Назначает контактный датчик датчика;
- Датчик угла поворота.
Накакита неисправность
Лугар нг паганап нг проблема | Паливанаг |
Подвесной винт | Разъем для гребного винта подключается и напрямую подключается к аккумулятору. Вентилятор ошеломлен, все может двигаться. У хинди есть пропеллер, проблема с двигателем НАСА |
Кабель питания на контакте | Пропеллер имеет хинди, но может быть использован для обеспечения безопасности кабеля и датчика контакта с датчиком НАСА, создающим условия. |
Makikita может включать в себя элементы, расположенные в корпусе, который имеет малый диаметр драйвера в монтажном блоке. Вентилятор может быть плавким предохранителем с номинальным током F4 и номинальным током 20А. Подписка может быть сделана в соответствии с указаниями на солнце. Бакит? Oo, dahil konektado din ito sa fuse na ito. O suriin sa isang тестер | |
Это может быть связано с плавким предохранителем. Для того, чтобы быть уверенным в себе, лучше всего использовать реле на 100% проверено, я-установить его на уровне яркости и | |
Чтобы отключить датчик, отключите питание от того же. Это работает, пропеллер может работать в аварийном режиме, и это не работает. Отсоедините разъем при включении зажигания. Используйте пропеллер, используя датчик. Кайланган нг капалит |
Kailan magbabago
Kung ang fan mismo ang sanhi ng все проблемы, хинди kinakailangan на baguhin ito, dahil sa ilang mga kaso maaari itong ganap на ayusin. Нарисуйте его, как только нарисуете или кисть.
Kung sanhi ng pagkasira является пусковым двигателем без короткого замыкания, хинди ито katumbas ng panganib на ayusin ito. Это очень удобно и удобно на удобном диске.
Включает в себя охлаждающий пропеллер, требующий установки охлаждающей жидкости и прокладки труб, элементов, прокладок блока цилиндров и захвата балки. Малайский хинди с изображением поршня.
Mahigpit на ipinagbabawal на magpatakbo нг котсе на сиранг вентилятор.
Presyo ng isyu
Mahalaga для марами на маламан, в основном, в том, что многие богатыри и имеют больше хинди управления пропеллером радиатора.
Новый элемент включает в себя 1,5-2,5 любых рублей в зависимости от модели и региона. Gastos са pagpapalit ng stasyon Pagpapanatili от 400 рублей и выше. Много хинди kinakailangan на языке, предназначенном для этого, dahil pagpapalit с sarili aabutin ка хинди hihigit в калехирующие часы. Оо, и не только там, но и там.
Приспособление
Чтобы получить пропеллер охлаждения вентилятора с помощью других инструментов, можно использовать небольшой инструмент, имеющий крестообразную головку:
- 9006;
- Торцевой ключ на 8 миллиметров;
- Торцевой ключ на 10 мм.
Kung handa ka na, magsimula tayo.
- Iparada анг sasakyan са patag на лупа, я-он preno нг Камай. Kung sakali, вы можете получить большую поддержку от вашего автомобиля VAZ 2114. Он может быть использован на хинди.
- Itaas ang hood, idiskonekta ang gatibong terminal от батареи.
- С гаечным ключом на 10 мм и крепежом корпуса воздушного фильтра.
- С помощью отвертки, закрепите хомут из воздуховода с датчиком массового расхода воздуха. Kaya magagawa среди обычных гофрирования. Гавин мес.
- Воздушный фильтр можно монтировать с помощью саморезов, сделанных из дерева. Этот фильтр используется с помощью искажения, проверяя фильтр, который можно изменить, независимо от того, что было ранее.
- Используется гаечный ключ на 8 мм и используется для крепления крепежных деталей воздухозаборника, а также для замены воздухозаборника.
- Имеются 10 8-миллиметровых крепежных гаек, закрепленных на корпусе вентилятора по всему периметру. Sa kabuuan, makakahanap ка нг 6 на мани doon.
- Подключение разъема к проводу от разъема вентилятора.
- Алисин, такой как вентилятор, имеет привод, его нет, без короткого замыкания двигателя.
- с гаечным ключом на 10 мм, с несколькими крепежными болтами, закрывающими электродвигатель в корпусе.
- Установите новый вентилятор на другом устройстве.
- Вы можете выбрать все застежки в сборе, соединив их с соединителями в обратном порядке.
Устанавливайте новые пакеты в любое время, покупайте их на компьютерах и в других местах, где бы вы ни находились. Скрыть вентилятор и пропеллер. Приблизьтесь к хинди более 5 минут. Простой в использовании вентилятор не имеет ничего общего с этим. Kung Hindi Ito huminto, patayin ang makina. Узнайте об эксперименте.
Один из драйверов, выбранный для запуска машины, не требует никаких действий. Хинди это может быть человек в любое время. Чтобы защитить систему от нескольких факторов, в том числе за счет вентилятора охлаждения радиатора. At minsan malayo siya sa pag-iisa.
В настоящее время используется датчик температуры вентилятора. Это ответственный за то, чтобы активировать охлаждающее устройство, чтобы предотвратить перегрев.
Медьё теория
Катангиан | Паливанаг |
Локасион | Датчик угла указывает на радиатор нагревателя. Хинди mahirap matukoy на сия анг харап мо, дал через радиатор это тангенциальный элемент, который соединяется с проводом. В конце концов, как для 30, датчик только без застежки. |
Температура воды | Может иметь другие ограничения по датчику температуры. Температура на ВАЗ 2114 может достигать 102-105 градусов Цельсия, а на выходе — 85-87 градусов. Скачивайте новое метро, чтобы добраться до него, или с помощью индикатора включения и выключения на 102 при 87 градусах, в конце |
Prinsipyo ng pagpapatakbo | Датчик безопасности может быть специальной группой контактов. Капля охлаждающей жидкости в радиаторе завершена, его можно сгруппировать и уменьшить. Передача сигнала по кабелю и вентилятору |
MGA SANHI NG PAGKABIGO NG FAN
MAYROONG ILANG MGA DAHILAN KUNG BAKIT MAAARAVIN Samakatuwid, dapat muna silang ibukod, чтобы использовать датчик dapat sisihin.
Дахилан для подключения к вентилятору доступен из:
- Назначен вентилятор. Maaari itong masira, mawalan ng integridad, makakuha ng mekanikal na pinsala. Умение управлять нито датчиком, не используя датчик.
- Naputol кадена. Закройте датчик пазухи, контролируйте его работу, чтобы не связываться с ним. Настроить цепь кабельного кабеля является естественным, хинди, который может управлять, и регулятором, как правило, в полном объеме.
Если вы проводите контактный тест, хинди работает с вентилятором, вы получаете прямой значок контакта с батареей.
Датчик датчика
Дагдаг pa, siguraduhing suriin анг новый датчик снова это я-установить. Sisiguraduhin nitong gagana ito. В настоящее время, очень важно, чтобы наш торговый центр, кроме того, можно было использовать более надежный датчик вентилятора.
Upang suriin, kakailanganin mo ng isang tiyak na hanay ng mga tool and material, na kinabibilangan ng:
- Капасидад;
- Трубка;
- Охлаждающая жидкость;
- Термометр;
- Мультиметр.
Simulan на нации suriin.
- Купите трубку или нормальную охлаждающую жидкость в обычном режиме.
- Увеличить датчик с помощью sinulid на bahagi.
- Подключение терминала мультиметра к контактному регулятору. Метро работает в режиме НАСА, чтобы путешествовать по миру. Вы можете использовать мультиметр с помощью циферблата, считывая его.
- Купите термометр в магазине.
- Пенка для душа.
- Контроль точной температуры позволяет управлять регулятором температуры (92 градуса по Цельсию), контактным датчиком и мультиметром с подачей звукового сигнала.
- Хинди это маньяри, больше хинди работает с датчиком и быстро меняет настройки.
Kung bumili ка хинди регулирующий орган, siguraduhing pumunta sa tindahan и huminging ng gapalit или возмещение. Нгунит может цеке ламан. Mas mainam na bumiliing mga extrang bahagi sa dalubhasang, magagandang tindahan. Mas mababa анг панганиб на ма-мошенничество.
Подключить
к двигателю с впрыском топлива, который включает в себя все датчики управления, а также регулятор включения вентилятора. Kung tseke не содержит аппаратуры, которая есть у вас, если вы не используете kundi, чтобы получить доступ к ним.
Доступен набор инструментов для других инструментов и материалов:
- Накидной ключ на 30 миллиметров;
- Установка для слива охлаждающей жидкости;
- Mga tuyong basahan.
Уведомление о всех возможных действиях, возможность одновременного моделирования.
Один из приоритетов является верным помощником. Удовольствие от маламиг, который делает его большим и большим, чем раньше. Охлаждающая жидкость является основной, она доступна для всех, хинди может помочь вам.
- Для просмотра, хинди можно найти смотровую яму или эстакаду. Для естественной жизни, этот элемент на хинди всегда. Является простым garahe ang gagawin.
- Idiskonekta ang gatibong терминал от батареи.
- Используйте все трубки охлаждающей жидкости из радиатора. Используйте большую трубку охлаждающей жидкости из цилиндрического блока, хинди, как и раньше.
- Заглушка для расширительного бачка системы охлаждения двигателя с впрыском топлива.
- Мощный антифриз или антифриз, очищенный от замерзания радиатора. Макикита может использовать радиатор, а также использовать инструмент, который можно использовать для очистки. Нажмите, чтобы легко отвинтить за один раз.
- Палитра является самой простой в использовании, если вы не используете охлаждающую жидкость. Maghintay Hanggang са ganap на huminto анг далой нг likido.
- Удовольствие от использования антифриза, используемого для защиты от замерзания, может привести к неприятным последствиям. Охлаждающая жидкость нужна и всегда свежая, горячая и холодная, как хинди.
- I-винт для пробки.
- Подключение контакта с датчиком вентилятора.
- С помощью гаечного ключа на 30 мм и регулятора без винта.
- Люмико из основного пластикового контейнера для радиатора.
- I-образный винт нового регулятора с высокой яркостью. Выделите несколько прокладок на другом устройстве.
- Установка нескольких проводов управления вентилятором.
- Ibuhos SA Tangke нг антифриза или антифриза, который больше не требуется.
- Включите систему, чтобы сделать воздушный карман в системе вентиляции.
- Палитра зарядного терминала батареи.
- Buksan включает в себя быстродействующую ручную очистку, чтобы использовать новый датчик.
- Кунг, когда датчик температуры не зависит от датчика температуры, зависит от многих факторов, а также зависит от естественного состояния элементов, позволяющих получать информацию о системе управления.
Заглушка для слива охлаждающей жидкости
Места, где требуется больше времени на установку датчика на ВАЗ 2114, не требуется для слива охлаждающей жидкости.
Регулятор включения вентилятора без ступени слива охлаждающей жидкости не имеет значения и не зависит от конкретного случая. Samakatuwid, хинди инеререкомендации для вас, чтобы использовать его для этого.
- С помощью гаечного ключа на 30 мм, имитирующего отвинчивание с помощью большого датчика, без использования ключа.
- Новый датчик.
- Можно легко открутить регулятор яркости в двух направлениях, а также легко вставить его в другое место.
- В зависимости от того, что содержит антифриз, он не имеет значения.
- Pagkatapos ng pagpapalit, siguraduhing lubusan na punasan ang все люгары в строгий регулятор с вашим телом.
- Suriin, который может установить другое устройство.
Производите сборку, которая может быть использована для управления охлаждающей жидкостью на хинди и в других местах. Это тоже самое, что нужно для элементов и пластика.
Вентилятор позволяет управлять двигателем, направляя его на радиатор. Это может быть использовано для того, чтобы сделать его более доступным.
Kung ang kotse регулирует с помощью bilis, вентилятор хинди конкретного kinakailangan, dahil анг мотора имеет tumatanggap всех всех kinakailangang paglamig из того, что происходит в дальнем конце. Нынче капать котсе может быть использовано в режиме ожидания или в режиме ожидания, когда машина работает, а винт пропеллера находится в постоянном движении.
Устройство, имеющее номер
, содержит сигнал от электронного блока управления. ЭБУ, в свою очередь, имеет точный контакт с вентилятором от датчика температуры. Порог переключения угла 103-105 градусов Цельсия.
На автомобиле ВАЗ 2114 вентилятор (гребной) расположен в отсеке двигателя от радиатора.
Бакит хинди ито
Mayroong ilang mga dahilan kung бакит хинди на пропеллере kinakailangan его температура:
- Электродвигатель вентилятора, он есть, есть привод, есть набиго;
- Ang isang piyus ay nasira and nasunog;
- Набиго реле;
- Кабель Сиранга;
- Назначает контактный датчик датчика;
- Датчик угла поворота.
Накакита неисправность
Лугар нг паганап нг проблема | Паливанаг |
Подвесной винт | Разъем для гребного винта подключается и напрямую подключается к аккумулятору. Вентилятор ошеломлен, все может двигаться. У хинди есть пропеллер, проблема с двигателем НАСА |
Кабель питания на контакте | Пропеллер имеет хинди, но может быть использован для обеспечения безопасности кабеля и датчика контакта с датчиком НАСА, создающим условия. |
пиюс | Makikita может включать в себя элементы, расположенные в корпусе, который имеет малый диаметр драйвера в монтажном блоке. Вентилятор может быть плавким предохранителем с номинальным током F4 и номинальным током 20А. Подписка может быть сделана в соответствии с указаниями на солнце. Бакит? Oo, dahil konektado din ito sa fuse na ito. O suriin sa isang тестер |
Это означает, что вы используете предохранители. Для надежного подключения, самое лучшее подключение к реле на 100% проверено, я-установить его на уровне яркости | |
Чтобы отключить датчик, отключите питание от того же. Это работает, пропеллер может работать в аварийном режиме, и это не работает. Отсоедините разъем при включении зажигания. Используйте пропеллер, используя датчик. Кайланган нг капалит |
Kailan magbabago
Kung ang fan mismo ang sanhi ng все проблемы, хинди kinakailangan на baguhin ito, dahil sa ilang mga kaso maaari itong ganap на ayusin. Нарисуйте его, как только нарисуете или кисть.
Kung sanhi ng pagkasira является пусковым двигателем без короткого замыкания, хинди ито katumbas ng panganib на ayusin ito. Это очень удобно и удобно на удобном диске.
Прокладка контура
Соединение с контуром охлаждения гребного винта, требующим установки охлаждающей жидкости и прокладки труб, элементов, прокладок блока цилиндров и цилиндров. Малайский хинди с изображением поршня.
piyus
Mahigpit на ipinagbabawal на magpatakbo нг kotse на сиранг вентилятор.
Presyo ng isyu
Mahalaga для марами на маламан, в основном, в том, что многие богатыри и имеют больше хинди управления пропеллером радиатора.
Новый элемент дает 1,5-2,5 любых рублей в зависимости от модели и региона. У вас есть возможность оплатить услугу за 400 рублей и более. Много хинди, как и раньше, дает независимый доступ к вашим хинди высоким стандартам в любое время. Оо, и не только там, но и там.
датчик температуры
Датчик температуры
Чтобы получить пропеллер охлаждения вентилятора с помощью вашего компьютера, вы можете использовать небольшой инструмент, имеющий:
- Крестовая отвертка;
- Торцевой ключ на 8 миллиметров;
- Торцевой ключ на 10 мм.
Kung handa ka na, magsimula tayo.
- Ипарада sasakyan на дорожке и ручном тормозе. Kung sakali, вы можете получить большую поддержку от вашего автомобиля VAZ 2114. Он может быть использован на хинди.
- Itaas ang hood, idiskonekta ang gatibong terminal от батареи.
- С помощью гаечного ключа на 10 мм и крепления корпуса воздушного фильтра.
- С помощью отвертки, закрепите хомут из воздуховода с датчиком массового расхода воздуха. Kaya magagawa среди обычных гофрирования. Гавин мес.
- Воздушный фильтр можно монтировать с помощью саморезов, сделанных из дерева. Этот фильтр используется с помощью искажения, проверяя фильтр, который можно изменить, независимо от того, что было ранее.
- Используется гаечный ключ на 8 мм и используется для крепления крепежных деталей воздухозаборника, а также для замены воздухозаборника.
- Имеются 10 8-миллиметровых крепежных гаек, закрепленных на корпусе вентилятора по всему периметру. Sa kabuuan, makakahanap ка нг 6 на мани doon.
- Подключение разъема к проводу от разъема вентилятора.
- Алисин, такой как вентилятор, имеет привод, его нет, без короткого замыкания двигателя.
- с гаечным ключом на 10 мм, с несколькими крепежными болтами, закрывающими электродвигатель в корпусе.
- Установите новый вентилятор на другом устройстве.
- Вы можете выбрать все застежки в сборе, соединив их с соединителями в обратном порядке.
Устанавливайте новые пакеты в любое время, покупайте их на компьютерах и в других местах, где бы вы ни находились. Скрыть вентилятор и пропеллер. Приблизьтесь к хинди более 5 минут. Простой в использовании вентилятор не имеет ничего общего с этим. Kung Hindi Ito huminto, patayin ang makina. Узнайте об эксперименте.
Это включает в себя множество слов, которые можно использовать, вентилятор на хинди, как в рунете. Kahit nangyari ito, ito dahil dahil sa dalawang kaganapan — nagdusa ang dus a pang mga elemento ng systemema ng paglamig, или bumili ka хинди управляемый вентилятор. Вы можете быть уверены в том, что это действительно важно для нашего рынка, и вы хотите, чтобы он был на хинди.
Все общие схемы кабеля и подключения охлаждающего вентилятора (CO) жидкости к котлу ВАЗ различных моделей разных моделей. Ано анг kakanyahan нг Gawain нг VO? Короткий двигатель с крыльчаткой на крыльчатке имеет крепление на корпусе из массивного металлического каркаса, который установлен на радиаторе. Крышка болта (12 В) подключается к контакту с приводом, обеспечивает его управление, использование лезвий и лезвий, направленных на поток зависания, на, с катуной, с помощью антифриза или антифриза.
Охлаждающий вентилятор можно использовать с помощью вентилятора. Maaari mong matukoy sanhi ng неисправность в вашей жизни. Bukod это, то же, что и хинди kinakailangan на magkaroon ng a espesyal kasanayan — дайте только ссылку на материал из веб-сайт , а также множество слов для pagsuri/pagpapalit nito.
Схемы подвода масла для ВАЗ 2104, 2105 и 2107
- Вставка радиатора
- датчик температуры (датчик температуры радиатора)
- монтажный блок
- реле зажигания
- замок зажигания
А — контакт на «30» генератора.
Электровентилятор охлаждения ВАЗ 2106
- Датчик включения двигателя; двигатель вентилятора
- ;
- реле включения двигателя;
- предохранитель блока предохранителей;
- выключатель зажигания;
- предохранитель блока предохранителей; генератор
- ;
- аккумулятор аккумулятор.
Подключение вентилятора 2108, 2109, 21099
Hanggang 1998 года выпуска, включая блок предохранителей 17.3722 (пальцевые предохранители), реле 113.3747 и цепь вентилятора. Выпуск 1998 года, когда началась эстафета.
Гаюндин, выпуск 1998 г., с датчиком включения TM-108 (температурный датчик, контактный номер 99)± 3ºС, при температуре 94 ± 3ºС), выпуске 1998 TM-108-10 с указанием температуры или аналога, который не соответствует другим требованиям. Датчик с датчиком TM-108 или реле; TM-108-10 является основным пунктом для вашего сообщения, которое может быть использовано без реле.
Схема подключения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722
- Двигатель вентилятора
- Датчик поворота двигателя
- Крепежный блок
- выключатель зажигания
K9 — Реле включения двигателя вентилятора. A — Выход на «30» генератора
Схема подключения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60
- Электродвигатель вентилятора
- Угловой датчик 66.3710 нг регулировка двигателя
- Крепежный блок
А — Са выход на «30» генератора
Схема подключения ВО ВАЗ 2110
Схема для подключения ВАЗ 2110, вентилятора охлаждения, карбюратора и инжекторных автомобилей. В комплект входит карбюраторный двигатель, термобиметаллический датчик TM-108, который используется вместе с двигателем впрыска, а также контроллер.
Схема форсунки 2113, 2114, 2115 и карбюратора
Реле вентилятора
4 — реле электровентилятора;
5 — реле электробензонасоса;
6 — Реле подкачки (реле зажигания).
Pansin: релейная передача и передача произвольного изображения, а также подключение проводов. Samakatuwid, nakakita kami ng relay kung saan ang isang manipis на розовом проводе, который может быть подключен к сети, на nagmumula са все реле (терминал 85 *) на контроллере) и подключен к белому проводу питания с черной полосой (клемма 87) (белый и розовый провода не соединены), это реле вентилятора.
Вентилятор охлаждения с вентилятором
Для использования вентилятора с электродвигателем постоянного тока с постоянным магнитом на ME-272 или катушкой без установки. Технические данные электровентилятора и датчика включения вентилятора:
- Скорость вращения вала двигателя с крыльчаткой, 2500 — 2800 об/мин.
- Наубос на касалукуянг де-кориентэн мотор, 14 А
- Контактный датчик температуры датчика температуры, 82±2 град.
- Датчик температуры контактного датчика температуры, 87 ± 2 градуса.
Возможны неисправности вентилятора охлаждения:
- неисправности электропривода;
- Сумабог на предохранитель;
- май Сира на термостат;
- является датчиком температуры для датчика температуры воды в помещении;
- май Сира реле ВО;
- соединительный кабель;
- мая сира na takip ng tangke ng pagpapalawak.
Чтобы проверить двигатель вентилятора ВАЗ, нужно установить 12-вольтовый болт от аккумулятора к выходному двигателю — он может работать без двигателя. Kung sanhi нг проблема является поклонником, maaari монг subukang ayusin ito. Проблема состоит в том, что щетки или подшипники. Нынче используется специальный двигатель, который может быть использован в любой цепи или в нескольких обмотках. Sa ganitong mga kaso, mas mahusay na palitan ang guong drive.
Плавкий предохранитель VO является монтажным блоком NASA, включающим в себя части и датчики F7 (20 A). Является тестером с помощью автомобильного тестера, который не используется в режиме зонда.
- Включает в себя карбюраторный двигатель , он связан с датчиком — он включает зажигание и отключает провод от датчика. Dapat naka-на вентиляторе. Это удивительно, проблема связана с датчиком.
- Для одного из первых это может быть связано с изменением температуры рабочей температуры, а также подключением разъема датчика через подключение к сети через бортовую сеть. В этом случае, имитируя контроллер вентилятора в аварийном режиме. Этот электронный блок используется в системе управления, а также управляется приводом вентилятора, который управляется вручную. Управляйте приводом, используя датчик.
Электровентилятор с электровентилятором на котсе
- Укажите, что вы можете отключить его с помощью стояночного тормоза.
- Буксан капот, подключение к терминалу.
- С помощью ключа на 10 можно отвинтить крепеж корпуса воздушного фильтра.
- С помощью отвертки, зажима воздуховода с датчиком расхода воздуха и гофры.
- Я-отвинтить нужно, чтобы снять торчащий воздушный фильтр, а также элементный фильтр.
- С 8 ключами, такими как крепление воздухозаборника и крепление.
- Сусин 10, прокладка через 8, может быть использована только для защиты кожуха вентилятора по всему периметру (6 по периметру).
- Соедините жгут проводов с разъемом вентилятора.
- Доступен кожух вентилятора для привода.
- С 10 ключами, с 3 болтами на корпусе электродвигателя.
- Naglagay kami ng ng sa lugar nito.
- Я-установить намин анг истрактура на другой, только это, иконка коннектора.
- Быстрая установка выполняется в обратном порядке.
Модернизация контура управления
Охлаждающий вентилятор, работающий при температуре 100–105 °C, в нормальных условиях
Максимальная температура 85–90 °C, люминесцентная защита nag-перегрев анг Макина, естественный с отрицательным эффектом.
Эта проблема может быть очень мала в зависимости от пункта: зависит от температуры на «utak» или в зависимости от вывода. Тутуон тайо са пангалава. Поклонник вентилятора из пинтуана на пака-магинхава: напунта са масикип на трапецию — я на нем, пакалива — пинатаи ито, и даже без перегрева.
Настройка режима работы вентилятора при установке в кабине (постоянное отключение, включение и выключение, автоматическое включение датчика) — «настройка» на этом это хинди sapilitan, ngunit это магия очень хорошо kapaki-pakinabang на karagdagan.
Соединение с контактом реле 87, 30, с проводом от аккумулятора, с предохранителем и заземлением вентилятора, а также соединение провода с поперечным сечением 2 мм , человек с более тонкой проволокой имеет тонкие и тонкие провода.
Видео — подключение и подключение к VO
Инициализация процесса производства может иметь множество недостатков: поршень имеет большой размер, это большой, капитальный ремонт, который вы хотите. Сама по себе, охлаждающий вентилятор является важным элементом защиты блока питания от встроенной системы охлаждения.
Имя предохранителя
Реле вентилятора
Sinusuri ang bukas na Circuit
Pagbabago ng sensor ng temperatura ng coolant
Video sa pagpapalit ng fan switch sensor
Sinusuri ang pagpapatakbo ng cooling fan motor
Ang pinakamadaling paraan upang suriin ang pagpapatakbo ng fan ay upang ihagis ang dalawang tuwid na mga wire dito: минус на плюс.
Плюс есть заряд батареи, минус есть заряд котла. Это хинди это делает цепь сарадо, чтобы решить проблему, которая намамалаги нанг tiyak здесь. Используйте только лезвия, которые имеют проблемы с другими.
Схема охлаждающего вентилятора
Охлаждающий вентилятор, имеющий хинди управляемый вентилятор, имеет несколько дополнительных параметров:
- Управляемый двигатель не работает, не работает;
- Магистральная угольная щетка;
- Nasamsam или nasira анг tindig.
Kung са huling dalawang kaso ang dalawang kaso ang malulutas, wika nga, na kaunting pagdanak ng dugo, una nagsasangkot ng pagpapalit de-kuryenteng motor.
Махалага! Кабельная проводка, поставка быстродействующего двигателя без подключения к сети.
Памамараан для пагпапатунай
Вентилятор, работающий на ВАЗ-2114, состоит из 2 частей. Этот сигнал отвечает за звуковой сигнал. Maaari mong suriin ito по щелчку мыши на солнце. Kung walang tunog, palitan ng buo. Это мощный монтажный блок, на 20 ампер, с маркировкой F5.
Suriin at, kung kinakailangan, palitan ang pius
Все, что нам нужно сделать, чтобы спастись. Включено в список 3 ретрансляции, которая может быть использована для каждого из вас. Он отвечает за установку охлаждающего вентилятора. Выберите новый элемент (предохранитель может включать «i-кольцо» с помощью мультиметра или пределов визуальной проверки. Омметр может использоваться для проверки реле). Sinusuri ang kanilang kondisyon, с несколькими или более siguraduhin контактирует с nasa mabuting kondisyon, linisin анг его оксидо natagpuan.
Махалага! Чтобы избежать перегоревшего предохранителя, хинди может быть ограничен в том, что касается этого. Это, прежде всего, до маханап sanhi нг перерыв, dahil са malapit на hinaharap ангго много мули.
Синусный вентилятор с датчиком
Не имеет значения, Подразумевается, что используется датчик выключателя вентилятора . Хинди махирап гавин ито. Idiskonekta это при зажигании, но только в том случае, если вентилятор. Использование лезвий связано с проблемами, связанными с датчиком НАСА.
Синусовый переключатель вентилятора охлаждения
С точки зрения катотоханан на этом уровне кадаласан датчика, который имеет точный сигнал, нагбибигай генерирующий сигнал, инеререкомендация на suriin это в . Чтобы получить его, вы можете использовать его, как термометр и мультиметр. Провод от устройства, подключенного к терминалу датчика, синусоиды, переключающие датчик, не зависят от источника. Охладитель температуры охлаждающей жидкости вентилятора (на ВАЗ 2114-9).2 степени). Быстрый контакт, звуковой сигнал и мультиметр. Кая работает датчик, хинди это mangyayari, может быть много света, на этом и много других.
