Знаменитый «козлик» ГАЗ‑69 — собрание классических сочинений Горьковского автозавода.

Материалы по теме

Ретротест знаменитого «козлика» ГАЗ-69: на нем ездили Анискин и Мухтар

Один из самых важных для страны в начале 1950‑х автомобилей — первый послевоенный легковой внедорожник, необходимый армии и сельчанам. Работал он и в городах.

Конечно, ГАЗ‑69, выпуск которого начали в 1953 году, создавали уже с учетом накопленного во время войны опыта. Однако в итоге получилась совсем новая и конструктивно оригинальная машина.

Материалы по теме

Водитель пьян, а оштрафуют пассажиров? Да!Примитивная парковка-ловушка — попадаются 50% водителейНовая Лада Веста и все-все-все! 12 главных новинок 2022 года

ГАЗ‑69 и его модификация ГАЗ‑69А — типичные внедорожники своего времени — с подключаемым передним приводом и понижающей передачей. Как и все зарубежные аналоги тех лет, автомобиль построен на прочной раме с жесткими зависимыми рессорными подвесками. Простой кузов — с брезентовым тентом.

ГАЗ‑69 и его модификация ГАЗ‑69А — типичные внедорожники своего времени — с подключаемым передним приводом и понижающей передачей. Как и все зарубежные аналоги тех лет, автомобиль построен на прочной раме с жесткими зависимыми рессорными подвесками. Простой кузов — с брезентовым тентом.

Приборы ГАЗ‑69 — как у грузовика ГАЗ‑51, но скомпонованы иначе. Щиток, как и у ГАЗ‑51, — с наружной подсветкой двумя лампами под металлическими колпачками.

Приборы ГАЗ‑69 — как у грузовика ГАЗ‑51, но скомпонованы иначе. Щиток, как и у ГАЗ‑51, — с наружной подсветкой двумя лампами под металлическими колпачками.

Как и иные отечественные ­автомобили того времени, ГАЗ‑69 имел архаичные рычажные амортизаторы. Прямые аналоги — британский Land Rover и американский Willys — оснащали ­телескопическими.

Как и иные отечественные ­автомобили того времени, ГАЗ‑69 имел архаичные рычажные амортизаторы. Прямые аналоги — британский Land Rover и американский Willys — оснащали ­телескопическими.

ГАЗ‑69 имел довольно короткую колесную базу — 2300 мм, минимальные свесы спереди и сзади и одинаковую колею передних и задних колес — 1440 мм. Рама — с мощными поперечными усилителями и кронштейном раздаточной коробки, смещенной назад.

ГАЗ‑69 имел довольно короткую колесную базу — 2300 мм, минимальные свесы спереди и сзади и одинаковую колею передних и задних колес — 1440 мм. Рама — с мощными поперечными усилителями и кронштейном раздаточной коробки, смещенной назад.

По форме и общей конструкции рама ГАЗ‑69 во многом повторяла раму предшественника ГАЗ‑67Б, выпускавшегося с 1943 по 1953 год, но была прочнее. База ГАЗ‑67Б короче — 2100 мм. Заметно отличалась и компоновка шасси. У ГАЗ‑67Б коробка передач вплотную пристыкована к раздаточной, не имеющей демультипликатора. Колея ГАЗ‑67Б отличалась незначительно — 1446 мм. Ширина колеи 1440 мм была заложена, кстати, еще в 1938 году при создании ­полноприводного ГАЗ‑61.

По форме и общей конструкции рама ГАЗ‑69 во многом повторяла раму предшественника ГАЗ‑67Б, выпускавшегося с 1943 по 1953 год, но была прочнее. База ГАЗ‑67Б короче — 2100 мм. Заметно отличалась и компоновка шасси. У ГАЗ‑67Б коробка передач вплотную пристыкована к раздаточной, не имеющей демультипликатора. Колея ГАЗ‑67Б отличалась незначительно — 1446 мм. Ширина колеи 1440 мм была заложена, кстати, еще в 1938 году при создании ­полноприводного ГАЗ‑61.

Базовый ГАЗ‑69 — грузопассажирский восьмиместный автомобиль с убирающимися продольными лавками в задней части кузова. А ГАЗ‑67Б был четырехместным. Дизайн 69‑го, имеющий общие черты с первым послевоенным грузовиком ГАЗ‑51, в начале 1950‑х выглядел вполне свежо и оригинально и на фоне зарубежных аналогов.

Базовый ГАЗ‑69 — грузопассажирский восьмиместный автомобиль с убирающимися продольными лавками в задней части кузова. А ГАЗ‑67Б был четырехместным. Дизайн 69‑го, имеющий общие черты с первым послевоенным грузовиком ГАЗ‑51, в начале 1950‑х выглядел вполне свежо и оригинально и на фоне зарубежных аналогов.

Модификация ГАЗ‑69А — четырехдверная, пятиместная, так называемая командирская, конструктивно отличалась от базовой минимально. Передние и задние двери каждой из сторон взаимозаменяемы.

Модификация ГАЗ‑69А — четырехдверная, пятиместная, так называемая командирская, конструктивно отличалась от базовой минимально. Передние и задние двери каждой из сторон взаимозаменяемы.

Конструкторы Горьковского автозавода были знакомы не только с американским Виллисом, но и с различными трофейными внедорожниками. Но ни один из них не повлиял ни на технику, ни на дизайн ГАЗ‑69. Разве что идея взаимозаменяемых передних и задних дверей была уже реализована, в частности, на штабных машинах Stoewer Typ 40 и унифицированных с ними автомобилях BMW и Hanonag.

Конструкторы Горьковского автозавода были знакомы не только с американским Виллисом, но и с различными трофейными внедорожниками. Но ни один из них не повлиял ни на технику, ни на дизайн ГАЗ‑69. Разве что идея взаимозаменяемых передних и задних дверей была уже реализована, в частности, на штабных машинах Stoewer Typ 40 и унифицированных с ними автомобилях BMW и Hanonag.

Трехступенчатая коробка передач на ГАЗ‑69 с синхронизаторами на высших передачах — конструктивный аналог агрегата, устанавливаемого на Победу, а потом и на Волгу ГАЗ‑21. Передаточные числа (3,113/1,772/1,0) у этих коробок одинаковые.

Трехступенчатая коробка передач на ГАЗ‑69 с синхронизаторами на высших передачах — конструктивный аналог агрегата, устанавливаемого на Победу, а потом и на Волгу ГАЗ‑21. Передаточные числа (3,113/1,772/1,0) у этих коробок одинаковые.

Совершенно новая раздаточная коробка ГАЗ‑69 имела понижающую передачу — 1,15/2,78. Чтобы избежать поломок трансмиссии, включать понижайку можно было только при подключенном переднем приводе.

Совершенно новая раздаточная коробка ГАЗ‑69 имела понижающую передачу — 1,15/2,78. Чтобы избежать поломок трансмиссии, включать понижайку можно было только при подключенном переднем приводе.

Двигатель ГАЗ‑69 — нижнеклапанный, четырехцилиндровый, со степенью сжатия 6,2. Рабочий объем 2,12 л (82×100 мм), мощность 52 л.с. при 3600 об/мин. Позднее на часть экспортных машин устанавливали мотор 2,43 л (88×100 мм) со степенью сжатия 6,5 и мощностью 62 л.с. при 3800 об/мин.

Двигатель ГАЗ‑69 — нижнеклапанный, четырехцилиндровый, со степенью сжатия 6,2. Рабочий объем 2,12 л (82×100 мм), мощность 52 л.с. при 3600 об/мин. Позднее на часть экспортных машин устанавливали мотор 2,43 л (88×100 мм) со степенью сжатия 6,5 и мощностью 62 л.с. при 3800 об/мин.

Двигатель на ГАЗ‑69 был абсолютно такой же, как на ГАЗ-М20 Победа. Этот четырехцилиндровый мотор родился от нижнеклапанной «шестерки» объемом 3,8 л (82×110 мм), которую в конце 1930‑х скопировали с американского мотора Dodge D5, а позднее в разных вариантах ставили на грузовики, автобусы и легковой ГАЗ‑12 ЗИМ.

Двигатель на ГАЗ‑69 был абсолютно такой же, как на ГАЗ-М20 Победа. Этот четырехцилиндровый мотор родился от нижнеклапанной «шестерки» объемом 3,8 л (82×110 мм), которую в конце 1930‑х скопировали с американского мотора Dodge D5, а позднее в разных вариантах ставили на грузовики, автобусы и легковой ГАЗ‑12 ЗИМ.

Бездорожная карта

Материалы по теме

Первый советский джип: 9 потрясающих фактов о ГАЗ-67

В тех условиях и при тех возможностях, которые были у Горьковского автозавода на рубеже 1950‑х годов, ГАЗ‑69 — лучший автомобиль этого класса, который в принципе мог появиться на свет. И не случайно его довольно широко экспортировали.

В серию ГАЗ‑69 пошел в 1953 году, а в 1956‑м производство перевели в Ульяновск и там продолжали выпуск вплоть до 1972 года. Конечно, уже в 1960‑х машина звезд с неба не хватала: по динамике, комфорту, управляемости ГАЗ‑69 отставал от большинства зарубежных аналогов. Но ведь и мирная жизнь внедорожника в СССР была во многом сродни военной. Все недостатки компенсировались прочностью, относительной надежностью и простотой конструкции, изученной советскими шоферами и ремонтниками досконально.

Всего изготовили свыше 600 тысяч внедорожников ГАЗ‑69. На смену ему пришел УАЗ‑469 — автомобиль, заслуживающий отдельного обстоятельного рассказа.

Материалы по теме

Принять участие в розыгрыше автомобилей

• Наш ПАЗ‑672 и все его предки — тут.
• Чайка ГАЗ-14 и ее американские «уши» — в этой публикации.
• Как появился на свет ярославский грузовик ЯАЗ‑200, узнайте по этой ссылке.
• Подлинная история грузовика ЗИЛ‑130 — здесь.
• Родословная ГАЗ‑51 — тут.

• Ассортимент расходных материалов под ТМ «За рулем» постоянно расширяется — оцените и вы качество наших товаров!
• При необходимости защитить радиатор автомобиля от попадания камней и прочих неприятностей всегда можно изготовить защитную сетку своими руками или установить модельную защиту радиатора.
• «За рулем» теперь можно читать в Instagram

Фото: из архива «За рулем»

Наш ГАЗ‑69 — что в нем от иномарок?

Знаменитый «козлик» ГАЗ‑69 — собрание классических сочинений Горьковского автозавода.

Наш ГАЗ‑69 — что в нем от иномарок?

Наш ГАЗ‑69 — что в нем от иномарок?

Знаменитый «козлик» ГАЗ‑69 — собрание классических сочинений Горьковского автозавода.

Наш ГАЗ‑69 — что в нем от иномарок?

Наше новое видео

Тест нового кроссовера. Опять «китаец»? Не совсем

На каких самокатах нельзя ездить по тротуарам?

Аурус Комендант — подробный обзор

Понравилась заметка? Подпишись и будешь всегда в курсе!

За рулем на Яндекс.Дзен

Новости smi2.ru

Какой двигатель ставят на газ 69 лучше

Содержание

1. Какой мотор можно поставить на газ 69
2. Двигатель ГАЗ 69 – легенда 50-60-х
3. Технические характеристики
4. Тюнинг мотора
5. Ретро выставки
6. Вывод
7. ГАЗ-69 ДВС и КПП с РК от УАЗа | Ремонт и эксплуатация грузовиков
8. Военный Газ-69 дизель, размеры и технические характеристики авто
9. История Газ-69
10. Технические характеристики
11. Тюнинг авто своими руками
12. Ходовая часть
13. Изменение дизайна
14. Мотор
15. Какой можно сделать вывод?
16. Газ 69 — покоритель российского бездорожья
17. Особенности ГАЗ 69
18. Технические характеристики
19. Достоинства и недостатки ГАЗ 69
20. Какой двигатель можно поставить на ГАЗ 69 — аргументы против штрафов гаи и гибдд
21. Какой Двигатель Можно Поставить На Волгу
22. Какой Двигатель Поставить На Газ 24
23. Видео

Какой мотор можно поставить на газ 69

Двигатель ГАЗ 69 – легенда 50-60-х

Двигатель ГАЗ 69 — это легендарный автомобиль Горьковского автомобильного завода, который положил начало не менее легендарной серии автомобилей УАЗ, по кличке «Бобик», которые особенной популярностью пользовалась милиция СССР, а позже стран СНГ. Мотор легендарного «Козлика», именно такое народное название имел 69-й Газик, имел довольно простую конструкцию и был достаточно выносливым.

Технические характеристики

Что касается технических характеристик, то они весьма типичные для времени, в котором был разработан силовой агрегат.

Если учитывать, что движок родом из 50-х годов 20 столетия, да еще и в СССР, то конечно он был карбюраторным. Кроме этого, максимальная скорость, которую мог выдать была 90 км/час.

Хотя, мало кто, способен похвастаться, что развивал такую скорость, ведь на 3-х ступенчатой КПП было довольно тяжело это сделать.

Автомобиль имел четырехцилиндровый рядный двигатель, который, внешним видом больше похожий на уменьшенную версию тракторного мотора. Но, по сути, оно так и было. Если говорить о соотношении расход — мощность, то это тот случай, когда все печально.

Рассмотрим, основные технические характеристики, которыми обладает двигатель ГАЗ 69:

Наименование	Характеристика
Марка	ГАЗ
Модель	69
Объем двигателя	2,1 литра (2120 см куб)
Мощность	55 л. с.
Расположение	Рядный
Расход	14 литра на каждые 100 км пробега
Количество цилиндров	4
Количество клапанов	8
Диаметр поршня	82 мм
Ход поршня	100 мм
Охлаждение	Жидкостное
Топливо	Бензин (ГБО — как дополнительное оборудование)
Крутящий момент	127 Нм
Карбюратор	К-22Д
Клапанный механизм	Нижнего расположения
Порядок работы цилиндров	1-2-4-3

Силовой агрегат имел двухфазную очистку масла. Вначале масло проходило фильтрующий элемент грубой очистки масла, а затем фильтр тонкой очистки масла. В первом случае, это был отстойник с металлическими сетками, а во втором — сменный картонный элемент.

Тюнинг мотора

Конечно, 69-й Газик считает безнадежно устаревшей моделью, и только любители ретро автомобилей и тюнинга воскрешают легендарные автомобили. Так, чтобы провести тюнинг мотора многие специалисты тюнинг-ателье скажут, что стоит выбросить силовой агрегат полностью. Но, как показала практика, русский человек может сделать все, было бы желание.

Как и во всех случаях, со старыми советскими автомобилями, тюнинг можно сделать только механический. Поэтому, к переборке мотора стоит подойти отвественно. Единственный нюанс, который останавливает многих автолюбителей, которые хотят доработать мотор — это отсутствие запасных частей.

Если речь пойдет, о полной доработке мотора, то потребуются знакомый токарь и фрезеровщик, поскольку большинство внутренних деталей придется вытачивать по новой. Остальную часть можно переделать с уже существующего ассортимента запасных частей к другим автомобилям.

Технология доработки ничем не отличается от остальных двигателей. Разве, что нижнее расположение клапанного механизма. Но, это тоже не проблема, поскольку в данном случае, двигатель похож на силовые агрегаты МТЗ и ГАЗ-52.

Ретро выставки

ГАЗ 69 с его легендарным двигателем можно встретить в музеях ретро автомобилей, а также на ретро выставках.

Как показала практика, находится много автомобилистов, которые не только переделывают (проводят тюнинг) двигателю, но и возвращают его к заводскому состоянию.

Самый первый автомобиль ГАЗ 69 с оригинальным двигателем можно найти в музеи истории компании ГАЗ, где машина занимает почетное место среди других легенд.

Вывод

Автомобиль ГАЗ 69 со своим двигателем стал целой эпохой автомобилестроение СССР. По сегодняшний день, на дорогах можно увидеть, как не спеша едет этот легендарный автомобиль. Находятся любители этого транспортного средства, которые проводят не только тюнинг внешней части, но и двигателя.

ГАЗ-69 ДВС и КПП с РК от УАЗа | Ремонт и эксплуатация грузовиков

Второй недостаток у него появился после того как в серию пошел УАЗ-469 Б. Новый УАЗ был намного динамичней и комфортабельней. И потому большая часть ездоков стала оснащать ГАЗ-69 Уазовскими и волговскими моторами. Однако среди приверженцев более мощных моторов были и неравнодушные к двигателю с УАЗ-450.

За счет того что у него ставились поршня с диаметром 88 мм, мощность его достигала 62 л, сил и для многих была достаточная. Нашел себе такой блок цилиндров и я. Но опять неудача найти в то время поршня и кольца к нему было настоящей удачей. Но удача эта меня не посетила.

Надо сказать что единственный раз в сборе я случайно увидел такой редкий двигатель в металлоломе. И после такой встречи меня стали немного интересовать реставраторы старой техники, где и как они находят такие эксклюзивные вещи для меня навсегда останется загадкой.

Был в союзе еще один двигатель за которым гонялись любители козликов и который ценился у лесников и охотников гораздо выше чем волговский. Это был польский двигатель с НЫсы или ЖУКА. В своей родословной этот двигатель имел корни мотора М-20 но был поляками модеринизирован при старой размерности двигателя и переделан в верхнеклапанный.

При мощности двигателя уже в 70 л. Сил он на низах тянул как чумовой и при езде натяг у него не было конкурентов. Исходя из всего этого реальным претендентом для меня стал Волговский мотор от 21 модели. Само сабой разумеющее вся эта история происходила на порядочном временном отрезке.

Надо еще отметить что в тоже приблизительно время мне попалась интересная статейка о модеренизации производственных процессов и в ней делался вывод о модереницации производственных цехов.Говоря более простым языком в ней говорилось о том что отдельно реконструировать один цех в производстве не имеет смысла так как это не приведет к увеличению выпуска всем предприятием.

Конечно могут многие возразить, зачем так много мороки надо было просто немного форсировать двигатель М-20 и все будет в шоколаде. Прийдя с армии пытались немного форсировать родной двигатель. Для этого фрезеровали головку цилиндров с тем расчетом чтоб клапана не упирались в головку.

Выпресовывали напрвляющие выпускных клапанов, точили направляющие с расчетом на более толстую ножку клапана с Пазовского двигателя. Выпускные клапана Пазовского двигателя были редкие с натриевым наполнителем, то есть не горели даже от 76 бензина. Затем шарошили гнезда и притирали клапана.

Как итог клапана перестали гореть, двигатель заметно прибавил в тяге и по прямой дороге он разгонял автомобиль до 110 км/час. Но к сожалению прошел такой агрегат около пятнадцати тысяч км и вода пошла в поддон. Вскрытие показало что блок двигателя лопнул (на каком цилиндре не помню уж) от выхлопного клапана к гильзе цилиндров. Блок цилиндров восстановлению не подлежал.

Но этот эксперимент навсегда отбил у меня охоту заниматься форсировкой моторов. Правда чтоб не грешить против истины скажу что раз в копеечный мотор засовывал троечный вал, правда со спец заводскими шатунами. Вот жигулевский двигатель ходил.

Но опять отвлекся. Потихоньку нашел КПП УАЗ четырехступенчатаю и затем через непродолжительное время и раздаточную коробку от буханки. Правда пластину между КПП и РК не смог найти от 469.но нашел от буханки. Она была немного уже УАЗовской.

Также нашел четыре подушки крепления двигателя УАЗ или ГАЗ-51 они были практически одинаковые и спокойно неторопясь стал комплектовать всем необходимым. Взял с запасом четыре пластины листовой пятерки и подогнал к ним большие отверстия подушек двигателя.

Одним словом все скомплектовал и ждал только отказа какого нибудь агрегата.

Через какое то время что то сломалось и я не стал латать тришкин кафтан. Пришлось вытащить двигатель КПП и раздаточную коробку. Сначала начал устанавливать Волговский двигатель. Задней частью закрепил его на поперечине двигателя а вот под переднюю часть пришлось вваривать кронштейны к раме используя заранее заготовленные пластины.

Состыковать КПП с РК. Для того чтоб это сделать пришлось кузов откручивать и подымать мм на 200. После того как закрепил КПП с раздаточной коробкой приступил к изготовлению задних кронштейнов опоры раздатки. После того как закрепил раздатку, то снял задние крепления двигателя от траверсы.

Затем настала очередь карданного вала. Родной задний карданный вал я найти не мог, поэтому пришлось выкручиваться по месту. Просто брал два карданных вала, с непременным условием чтоб в одном была нормально рабочая шлицевая часть. Затем вымерял расстояние между флянцами моста и РК. И с этим расчетом резал их как получалось почти пополам.

Затем брал два уголка тридцатка приблизительно и эти остатки карданов зажимал в уголки в тисы. Уголки у меня выполняли роль центров.Затем ложил на вилки карданов два электрода и выравнивал карданы так чтоб они были в одной плоскости.

Затем сварщик прихватыва кардан снизу, а затем сверху, после этого отпускали немного тиски и проворачивали кардан на 90 градусов. И опять сварщик прихватывал сначала снизу, а затем сверху. Затем кардан из тисков извлекали и сварщик проваривал его сегментами с противоположных сторон, а затем уже капитально на второй шов.

Пластины балансировачные не отрывал. Первый раз было не обычно и страшновато. Но кардан не бил и не гудел и таким образом я сваривал карданные валы и на УАЗе и на Волге лет наверное 10, а может и больше.

После постановки заднего кардана на автомобиль оказалось, что надо делать под него небольшой туннель на полу у задних пассажиров. А также придумывать различные крышки чтоб закрыть полики. Старые все пришлось переделать.

Передний кардан нашел от буханки, но он как известно с утоньшением, поэтому его пришлось укорачивать в токарном станке. Выхлопную трубу ставил от 469 но с какими то переделками небольшими.

Поперечину под задней частью двигателя подрезал пару раз чтоб не мешала переднему кардану и крепил ее в нижней части к раздаточной коробке. Глушитель пришлось вешать почти как на УАЗике 469 с выхлопной трубой на зад автомобиля. Немного пришлось перегибать тяги управлением газа.

А также соединение водяных патрубков двигателя и радиатора. Да бензомагистраль от бака к карбюратора проводил по левой стороне рамы. Воздушный фильтр ставил от УАЗа. Вот и все остальные переделки.

После ремонта выехал и та же машина стала иной. Надо сказать что резина осталась прежней от ГАЗ-69 размером 6.50-16 она по уже новой УАЗовской и полегче. Поэтому пользоваться первой скоростью смысла особого не было. Со второй передачи он легко трогался. 80 км/час машина шла очень легко, стали заметно ниже шумы трансмиссии.

Если нажать Газ в пол то машина 120 км/час разгонялась, но шума было порядочно. Если ехать не сильно нажимая на газ. То около 15 литров она съедала на 100 км.

Единственное по грязи он не стала более тяговитой, то есть при плохих дорожных условиях если резко нажать на газ, то из под колес вылетало практически все что было, а вот так в натяг как с прежним мотором глохнет а ползет, нет такого от него не дождешься.

Но на твердых дорогах большая мощность двигателя и лучший подбор четырехступенчатой коробки позволял двигаться на много быстрее. Но стал замечать что молодые солдатики при певой возможности лезли во второй ряд с большим желанием обогнать со старта от светофора. Ну иногда и я участвовал в этих негласных соревнованиях. И сначала как не станно всегда отрывался вперед.

То есть старый ГАЗ-69 легко уходил со старта от более нового УАЗ-469. Помогала мне не только более легкая резина и легкий вес старого Козла, но и то что военный УАЗ-469 комплектовался редукторными мостами, а они не дают преимуществ при старте от светофора. Но это было давно, сейчас ЗМЗ-409 не оставит шансов на победу. А может поставить 409 и еще раз попробовать?

Военный Газ-69 дизель, размеры и технические характеристики авто

Газ-69 один из тех легковых автомобилей Горьковского завода, который был оснащён полным приводом. Производство автомобиля продолжалось на протяжении 20 лет. Транспорт получился качественным, имел необычные конструкционные решения. Ничего подобного в будущем не создавалось, а Газ-69 запомнился надолго автолюбителям.

История Газ-69

Первый опытный образец легкового Газ-69 4х4 появился в 1948 году. На конвейерное производство он поступил через 5 лет, пройдя все необходимые тесты. Проектированием занималась команда опытных инженеров. Первоначально его называли «Труженик», но затем в народе закрепилось прозвище «Козлик».

В основе 69-го лежал Газ-67, который получил множество положительных отзывов после войны. Некоторые узлы и конструкционные решения были взяты с транспортов других заводов. В отличие от 67-го, эту машину использовали не для военных целей.

Через несколько лет после начала производства на Газ-69 появился спрос заграницей. В скором времени он поставлялся во многие страны и не уступал по популярности джипам Land Rover. В 1957 году в Румынии начали производить этот транспорт, а в 1962 году — в Северной Корее.

Некоторые машины используют до сих пор. Они несут верную и бесперебойную службу более 50 лет. После развала СССР на дорогах общего пользования появилось больше Газ-69, так как была сокращена армия, а многие военные экземпляры были распроданы из консервации.

Технические характеристики

Транспорт проектировали для быстрого передвижения по бездорожью. Рама Газ-69 производилась из листовой стали. Цельнометаллический кузов был упрощённым, на него было установлено основание для установки тента. Тент вместе с основанием можно быстро снимать и перевозить с собой. Для дополнительного удобства на кузов были установлены крепления для лопаты, топора и носилок.

На раму установлены оба моста Газ-69 и мотор. Надёжность конструкции обеспечивается благодаря шести рамным усилителям. Для торможения необходимо приложить некоторые усилия, так как усилителя нет.

Двигатель Газ-69 имеет четыре цилиндра: объём составляет 2,12 литров, мотор развивает 55 лошадиных сил при 3600 оборотах в минуту. Для заправки используется бензин А-66, Газ-69 дизель нет. Максимальная скорость — 90 километров в час.

Техническое вмешательство позволяет устранить ограничитель скорости, после чего максимальная становится 100-110 километров в час, однако при этом сильно сокращает рабочий ресурс мотора. Расход составляет 12 литров на 100 километров.

Два бака на 75 литров позволяют пройти более 1000 километров без дозаправки.

Некоторые конструкционные решения позволили упростить строение и продлить срок службы. Раздатка Газ-69 лишена прямой передачи. Благодаря этому были снижена нагрузка на «активные» детали трансмиссии. Блокировка дифференциалов была упразднена, так как она не оказывала особого влияния на проходимость авто.

Коробка Газ-69 механическая, имеет 3 передачи и одну заднюю. Конструкция подвески не обеспечивает комфортной езды по прямым городским дорогам: изначально транспорт планировали для передвижения по сельской местности и бездорожью.

Дворники расположены не снизу, а сверху. Преодоление препятствий обеспечивается за счёт большого дорожного просвета, размеров крыльев и бамперов и маленького веса авто. В конструкции нет ГУРа, но это не влияет на удобство руления: не требуется применения особых усилий, рулевое колесо легко крутится и слушается водителя.

Тюнинг авто своими руками

В стандартном виде сейчас Газ-69 встретить, практически, невозможно. Если такой транспорт встречается на дорогах города, то нём явно видны следы тюнинга.

Ходовая часть

Чтобы увеличить проходимость внедорожника, требуется улучшить ходовую часть. В случае с «козликом» применим варианты с лифтингом подвески и установкой больших колёс.

Сделать подвеску высокой можно с помощью длинных серьг или проставкой между мостами и рессорами. Проводя тюнинг ходовки, нужно не забывать о слабой устойчивости внедорожника. Проведение лифтинга увеличивает шансы перевернуться по время езды.

Изменение дизайна

Не один тюнинг не обходится без изменения стиля авто. На Газ-69 можно установить лебёдку, чтобы вытаскивать забуксовавшие машины. В таком случае, потребуется использование ударных бамперов. Дополнят общую картину покраска защитной краской и установка широкопрофильных колёс.

Мотор

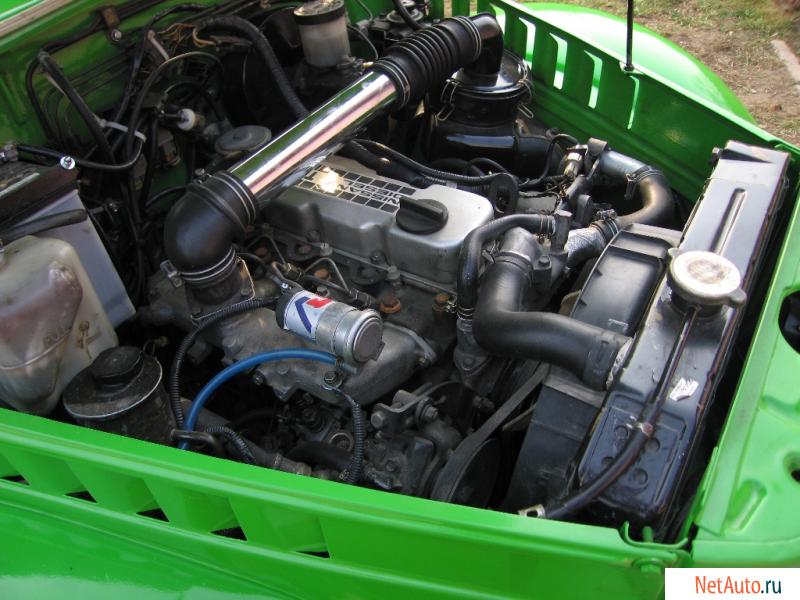

Оставлять заводской силовой агрегат нет смысла — он уже стар, часто ломается. Запчасти на него найти очень трудно, какие-то невозможно вовсе. Поэтому владельцы устанавливают самые разные двигатели — от БМВ или от УАЗ. При работе со вторыми можно сократить расходы на установку и дальнейшее обслуживание.

Какой можно сделать вывод?

За всё время выпуска этого авто было выпущено около 600 тысяч машин. Многие из них продолжают работать в наши дни. Большую популярность транспорт завоевал благодаря высокой надёжности, простой конструкции и дешёвому обслуживанию. Большой популярностью пользуется в сельском хозяйстве и развлекательной езде по бездорожью.

Газ 69 — покоритель российского бездорожья

Автомобиль ГАЗ 69 с уверенностью можно назвать автомобилем-легендой и довольно серьезным внедорожником. Его разработка и выпуск на рынок длились около 20 лет. За это время на свет появилось более 600 тысяч таких машин. Встретить ГАЗ 69 на дороге можно и сегодня. Некоторые из них даже находятся в неплохом техническом состоянии и берут призы за участие в кроссах и соревнованиях.

Особенности ГАЗ 69

«Фишка» автомобиля – довольно простая конструкция, благодаря чему выполнить ремонт ГАЗ 69 можно практически в каждом гараже. Все очень просто: мотор, рессоры, 2 моста и понижающая передача на «раздатке». Многие запчасти были проверены на других моделях машин.

Так как заказчиком ГАЗ 69 было Министерство обороны Советского Союза, его кузов изготавливался только в полевой версии – с брезентовой крышей. В то время выпускалось два варианта авто:

Двигатель ГАЗ 69. Мощность двигателя данного автомобиля составляет 55 л. с., объем – 2,12, тяга при 2000 об/мин – 127 Нм. Он может развивать скорость не более 90 км/ч.

Для подключения передних ступиц используется рычаг раздаточной коробки, применять который для этой цели можно не останавливаясь и не выжимая сцепление. А вот для включения понижающей передачи, лучше остановится. Сцепление вообще неприхотливое, здесь механический привод его выключения, сцеплению раз на тысячу км. нужна смазка для рычагов и выжимного подшипника.

Устройство ГАЗ 69 имеет еще одну интересную особенность. Это отсутствие межосевого дифференциала.

Мосты и рессоры ГАЗ 69. Подвеска на продольных рессорах данного авто без проблем выдерживает не только дороги, но и любое бездорожье. Она замечательно могла бы справиться с буксировкой прицепа весом 850 кг. Однако при этом скорость составляла бы всего 40 км/ч.

Задние рессоры машины довольно жесткие благодаря большой толщине, для отсутствия скрипа их нужно смазывать специальной смазкой для рессор. Амортизаторы рычажного типа, требуют заливки жидкости каждые 6000 км.

Тормозная система ГАЗ 69. Тормозная система автомобиля состоит из 4 рабочих барабанов и 1 контура гидропривода. Усилитель отсутствует. Вал раздаточной коробки оснащен еще одним, пятым тормозным барабаном, благодаря которому возмещается недостаток надежности. Специалисты рекомендуют через 12 тыс. км пробега целиком разбирать и промывать тормозную систему.

Технические характеристики

Основные технические характеристики автомобиля ГАЗ 69:

Достоинства и недостатки ГАЗ 69

В настоящее время ГАЗ 69 часто используется в кроссах и триалах. Как утверждают его владельцы, авто хорошо подходит для соревнований на бездорожье и внегородской езды. Проходимость ГАЗ 69 при любых условиях всегда остается на высшем уровне. Он отлично справляется со снежными заносами, скоплениями грязи и крутыми подъемами. Кроме того, машина имеет мощную тягу.

Владельцы также отмечают следующие плюсы данного автомобиля:

Конечно, кроме плюсов данная марка авто имеет и свои минусы, среди которых владельцы данного творения часто отмечают:

Однако, несмотря на все эти недостатки, владельцы ГАЗ 69 не спешат с ним расставаться, особенно те, которым приходится часто ездить по бездорожью.

Какой двигатель можно поставить на ГАЗ 69 — аргументы против штрафов гаи и гибдд

Какой двигатель можно поставить на ГАЗ 69

— против гаи и гибдд

Главная > Внедорожник. > Какой двигатель можно поставить на ГАЗ 69

У меня стоит все родное кроме мостов.

Так найди «родные» мосты и будет у тебя интересный, комплектный автомобиль. А переделаешь — ещё одна машина пропадёт, а их так мало осталось!

можно поставить от газона-53

можно от волги ГАЗ-24. но нужно крепёж переделывать.а от ГАЗ-53 не реально.

Если мне память не изменяет двигатель ЗМЗ53 на 8 горшков.

? Санёк ещё проще Д-6 легче …можно на каждое колесо.|-)

Я поставил в 1990м году двигатель от ГАЗ-24, коробку УАЗ(4-х скоростную) и оба моста тоже от ГАЗ-24.Очень хорошо получилось, никакой вибрации и т.д. Машина стала скоростной и очень экономной.До сих пор бегает!

Николай, современный ЯМЗ-238 вытягивает 310 лошадок.

Я поставил в 1990м году двигатель от ГАЗ-24, коробку УАЗ(4-хскоростную) и оба моста тоже от ГАЗ-24.Очень хорошо получилось, никакойвибрации и т.д. Машина стала скоростной и очень экономной.

До сих порбегает!И что в результате? ГАЗ-24 с кузовом ГАЗ-69!? Преимущества ГАЗ-69 — повышенная проходимость, а ГАЗ-24 — комфорт. У симбиоза неудобный кузов и один ведущий мост. По-моему глупое решение.

ГАЗ-24 на двух мостах был бы интереснее.

На Газ-69 подойдут движки семейства УАЗ, 417,421 и тд…но можно воткнуть и дизеля впрочем если хотите узнать побольше вам на сайт www.gaz69.ru там все давно уже обсуждалось и масса установленных движков,но Вам нужно определиться для каких целей нужен автомобиль…

Вас ждет полный курс советов против штрафов гаи

Вас ждет полный курс против беззакония гибдд

Никогда не стоит забывать о том, что ваше портмоне – э то отличный способ для инспектора ГИБДД поднажиться. А открыть его очень легко – при помощи вашей неосведомленности в отношении своих прав и обязанностей инспектора. Если вы знаете аргументы против ГИБДД, знаете, как правильно ответить инспектору, ваш кошелек останется нетронутым.

Чаще всего бывает так, что водителя останавливает инспектор, просит предъявить документы, сообщает о нарушении, руководствуясь статьей такой-то. Далее вам озвучивается сумма штрафа, после чего инспектор незамедлительно спрашивает: что будем делать? Конечно, вы растерялись и решили не накалять ситуацию и оплатить штраф.

Вы отдали деньги, инспектор что-то черканул в своем блокноте и сообщил, что вы можете ехать. Вы уезжаете. Поздравляем, вы просто положили свои деньги инспектору в карман. Если даже вы решили заплатить штраф, вы должны получить после его уплаты постановление-квитанцию установленного образца согласно статье 32.3 КоАП.

Какой Двигатель Можно Поставить На Волгу

Какой двигатель можно поставить на ГАЗ 69 — против гаи и гибдд

Основная > Джип. > Какой двигатель можно поставить на ГАЗ 69

У меня стоит все родное не считая мостов.

Так найди «родные» мосты и будет у тебя увлекательный, комплектный автомобиль. Установить дизельный двигатель на ГАЗель какой дизельный двигатель можно на газ. А переделаешь — ещё одна машина пропадёт, а их так не достаточно осталось!

можно поставить от газона-53

можно от волги ГАЗ-24. но необходимо крепёж переделывать.а от ГАЗ-53 не реально.

Если мне память не изменяет двигатель ЗМЗ53 на 8 горшков.

:- Санёк попробуй вставить под капот ЯМЗ-238НМ на 263 лошади

Какой Двигатель Поставить На Газ 24

Какой двигатель можно поставить на ГАЗ 69 — против гаи и гибдд

Основная > Джип. > Какой двигатель можно поставить на ГАЗ 69

У меня стоит все родное не считая мостов.

Так найди «родные» мосты и будет у тебя увлекательный, комплектный автомобиль. А переделаешь — ещё одна машина пропадёт, а их так не достаточно осталось!

можно поставить от газона-53

можно от волги ГАЗ-24. но необходимо крепёж переделывать.а от ГАЗ-53 не реально.

Если мне память не изменяет двигатель ЗМЗ53 на 8 горшков.

:- Санёк попробуй вставить под капот ЯМЗ-238НМ на 263 лошади

Источник

Видео

УазТех: ГАЗ 69, установка с om602, 2.9TD + АКПП + РК Suzuki, ЧАСТЬ 1

Советский ГАЗ 69 с двигателем MERCEDES 3.0 DIEZEL. Тестируем на бездорожье!!!

Новый двигатель для ГАЗ 69А. Подготовка к свапу

ГАЗ-69. Установка инжектора. Часть 2

Газ-69. Инжектор на родном двигателе.Часть 3

Газ 69 а с двигателем от ваз

ГАЗ -69. Другой облик, мощное сердце, новое имя.

Нашли донорский мотор Нисса 2л нижний вальный для Газ 69

УСТАНОВКА НА ГАЗ 69 ДВИГАТЕЛЯ ДВИГАТЕЛЯ КПП РАЗДАТКИ ПЕРЕХОДНОГО КАРДАНА 18+

Установка дизельного двигателя на ГАЗ 69

Поделиться или сохранить к себе:

История ГАЗ-69: обзор, производство и модификации

Немного истории о ГАЗ-69

ГАЗ-69 – это один из первых советских внедорожников, который производился с 1952 по 1972 год и первоначально это было на Московском заводе им. Молотова. Над созданием данной модели трудился тот же коллектив, который занимался и созданием ГАЗ-67, а именно: В. И. Подольский, Б. Н. Панкратов, Ф. А. Лепендин, Г. К. Шнейдер, С. Г. Зислин, В. Ф. Филюков, В. С. Соловьёв. Руководителем всего процесса был Г.М. Вассерман.

Внешний вид автомобиля ГАЗ-69

По сути, история этого автомобиля началась еще сразу после войны, в 1946 году, когда на Горьковский завод поступил приказ на разработку достойной замены ГАЗу-67Б. Это должен был быть такой же полноприводный легковой автомобиль, но с улучшенным двигателем, вышей проходимостью, более современным дизайном и комфортабельностью. Кстати, в постановлении СМ СССР было также четко прописано и то, что необходим именно армейский тягач для перевозки различных грузов, пулеметов, боеприпасов и прочего, общей массой до 800 кг. Также, в производство должны поступить и модификации без прицепа, которые бы использовались для разведки или передвижения командиров. Не смотря на то, что почти все автомобили имели какую-то основу для разработки или прототип, ГАЗ-69 разрабатывали с нуля, лишь отталкиваясь от личного опыта использования американских джипов «Виллис» и «Бантам» во время Второй мировой.

Внешний вид автомобиля ГАЗ-69А

В середине осени 1947 года автоконструкторы представили первый опытный образец Э-1, который на протяжении следующего года был выпущен еще в трех экземплярах. Эти автомобили имели название «Труженик», что прямо означало не только их военное предназначение, но и хозяйственное.

Очень часто можно встретить название как ГАЗ-69, так и УАЗ-69. Случилась так потому, что спустя несколько лет после запуска серийного производства на Горьковском заводе, эту модель официально передали на производство Ульяновскому автомобильному заводу и, соответственно, название автомобиля поменяли.

Производство советских вездеходов

С выпуском первых опытных образцов ГАЗ-69 (1948 год), было немедленно решено пустить их в серьезное испытание. Длина маршрута составляла 12,5 тыс. км, а руководил всем процессом известный инженер А.Ромачев. На тот момент машина имела весьма хорошие характеристики – это высокий тяговой показатель (почти 70% от общего веса) с минимальным скоростным ущербом, высокие углы подъема и спуска (34 и 30 градусов) и хорошую проходимость сквозь большие слои грязи. В результате, автомобиль успешно прошел заданный путь. Спустя год автомобиль пустили в более жесткое испытание, где маршрут состоял из полного бездорожья, на котором умышлено создавались худшие условия. В то время, как знаменитый ЗИС-151 застревали в грязи или сугробах, ГАЗ-69 уверенно преодолевал любые трудности. Ему не стали помехой ни 40 см снега, ни 30 см грязи, ни рвы, глубиной около 55 см. В начале 1950 года ГАЗ-69 прошел очередное испытание, но в этот раз на безопасность транспортировки в воздухе военными самолетами и планерами. В этом же году был выпущен пятый опытный образец, который пустили на полигон. И только в середине 1951 года все испытания завершились, а машины поступили на полную проверку. Как выяснилось, все экземпляры сохранили свою работоспособность, их агрегаты остались целыми и невредимыми, серьезных поломок не возникало, да и износ деталей был на очень низком уровне. Это полностью удовлетворило ГосКомиссию и машина получила «зеленый свет» на производство.

Производственный цех по сборке ГАЗ-69

Первая крупная партия была выпущена в 1953 году. Автомобили сразу начали производиться в двух модификациях – это армейской ГАЗ-69 и сельскохозяйственной ГАЗ-69А. Первые 20 экземпляров тут же отправили в Казахстан, куда вскоре были налажены крупные экспортные цепи.

ГАЗ-69 имел открытый 8-ми местный кузов, который имел складной тент. Он имел двое дверей, был рассчитан на восемь пассажирских мест и имел три ряда лавок. В то время, как ГАЗ-69А был более комфортабельным, так как предназначался для личного использования должностных лиц. У него был 4-х дверный 5-местный кузов, который дополнительно оснащался багажником. Вместо лавок конструкторы оснастили этот автомобиль мягкими сиденьями.

Основные габаритные размеры

Начиная с 1954 года оба автомобиля одновременно выпускались и на Ульяновском автомобильной заводе, который в военный период широко занимался производством грузовиков. Но уже с 1956 года Горьковский завод остановил производство ГАЗ-69, отдав все свои полномочия УАЗу.

Интересно и то, что больше половины разных деталей этого автомобиля были взяты с других, более ранних моделей ГАЗа. К примеру, всю система двигателя, включая коробку передач, тормоза, зажигание и печку, конструкторы позаимствовали у ГАЗ-М20, а ручник, контрольные приборы и фары – у ГАЗ-51. От ГАЗа-67Б новому внедорожнику достались ведущие мосты и шины. Но к особенностям новой модели можно отнести: задний мост с межколесным дифференциалом неблокируемого типа; раздаточную коробку трансмиссии, в которой отсутствовала прямая передача; зависимую рессорную подвеску колес, шариковые шарниры скоростей и две пары гидравлических амортизатора двойного действия. Кстати, в период производства отдельные структуры МВД Советского союза отдавали индивидуальные заказы на доработку автомобиля, а точнее – чтобы вместо складного тента установить полноценную металлическую крышу.

ГАЗ-69А с самодельный металлическим верхом

Начиная с 1970 года Ульяновский автомобильный завод начал производство модернизированного ГАЗа под артикулом 69-68. Он имел мосты от ранее ими производимого военного грузовика УАЗа-452. Также, некоторые модификации нового ГАЗа оснащали реактивными установками, которые использовались для пуска противотанковых ракет.

За все 20 лет сошло с конвейера более 600000 экземпляров и около половины этих автомобилей были экспортированы во многие страны мира. В конце 50-х конструкторы УАЗа предоставили право Румынскому автопрому массово производить ГАЗ-69, официально передав им необходимую техническую документацию. А уже начиная с 1962 года такое право было предоставлено и Северной Корее.

Система двигателя ГАЗ-69

Двигатель для ГАЗа-69 был взят из более старого автомобиля ГАЗ-20, а именно – 4-х цилиндровый карбюраторный. Но так как новый автомобиль предназначался для более сложных задач, конструкторы немного усовершенствовали его, сделав более мощным, экономичным и износостойким.

Двигатель автомобиля слева

Исходя из источников, предыдущий внедорожник ГАЗ-67Б расходовал много топлива, особенно с прицепом или во время езды по бездорожью. В сложных условиях этот показатель достигал 0.4 л/тонно-километр. В то время, как новый ГАЗ-69 в аналогичных условиях израсходовал не более 0.288 л. Отталкиваясь от старой модели, конструкторы также поняли, что новому автомобилю нужно больше мощности, поэтому было решение установить вентилятор с шестью лопастями и радиатор для масла, предотвращающие перегрев двигателя. Цилиндровый блок был взаимозаменяемый с блоком самого двигателя. Что касается цилиндров, то они были чугунные и имели рядное вертикальное расположение. Для того, чтобы сделать их более долговечными, на них одевались чугунные гильзы, длиной 5 см и толщиной 2 мм. Как показала практика, именно благодаря гильзам цилиндры служили в 2-3 раза дольше. Блок цилиндров имел водяные каналы с чугунными клапанами (для каждого цилиндра свои отдельные). Это значительно улучшало движение горючей смеси.

Двигатель автомобиля справа

Две пары подшипников располагались в нижней части цилиндрового блока, каждый из которых надежно крепился двумя болтами. С другой стороны, к блоку прикреплен картер сцепления. Общая цилиндровая головка изготовлена из алюминиевого сплава и крепиться 23 шпильками с шайбами. Между ней и блоком цилиндров укладывалась специальная асбестовая прокладка, толщиной 1.5 см. Кстати, асбест со временем мог приставать к головке и блоку, поэтому прокладку время от времени необходимо было натирать специальным порошком из графита.

Также в ГАЗ-69 было 2 масляных фильтра – это фильтр грубой очистки (комплекс специальных металлических дисков со щелями и отстойником) и фильтр тонкой очистки (предназначен для слива отработанного масла в картер). Кстати, сам очиститель воздуха был инерционно-масляного типа, а сцепление состояло из одного диска. Трехступенчатая механическая коробка передач была двухходовой. Вторая и третья передачи имели синхронизатор. Главная передача автомобиля была одинарной и имела спиральный зуб. Единственное отличие нынешней коробки передач, от коробки передач ГАЗ-М-20 – это расположение. Теперь она располагалась не возле руля, а на полу, справа от водителя. Кроме этого, благодаря тому, что ступицы переднего моста могла отключатся, расход топлива немного снижался. Но, к сожалению, это происходило только на идеально ровных дорогах.

Если заглянуть под капот ГАЗ-69, то с левой стороны можно увидеть нагревательный котел предпускового типа. Чтобы прогреть машину в сильные морозы, требовалось сначала вывернуть руль в правую сторону и, используя люк в левом переднем колесе, установить в нее включенную паяльную лампу. Таким образом грелось масло в картере.

Внешний вид и салон советского внедорожника

Как говорилось уже выше, кузов ГАЗ-69 был открытым и имел специальный тент, которым натягивался вручную. Крепился он на специальных жестких каркасах. Кстати верх дверей имел брезентовые накладки, которые в любой момент можно было снять. Рамка окна могла подниматься, поэтому в жаркое время года это делало поездку более комфортной. Капот имел широкие боковые панели, которые также легко снимались, что облегчало работу двигателя при высоких температурах. Салон был рассчитана на 8 пассажиров: спереди сидел водитель и один пассажир, далее – 2 ряда лавок по 3 места каждая. По сути, эти лавки выполняли роль ящиков, так как сиденья поднимались и внутри можно было хранить различные инструменты. Задний борт автомобиля был откидным, а пространство внутри использовалось для хранения троса, аварийных знаком и прочих принадлежностей. На бензонасосе располагался фильтр тонкой очистки, а на раме – фильтр грубой очистки.

Салон автомобиля — вид с водительского сиденья

Кроме основного бака для топлива, под передним сиденьем пассажира был спрятан второй, такой-же бак с вентиляцией. Да вот заправлять его можно было только через салон. Еще один нюанс был в том, что приборы показывали водителю только количество бензина в основном баке. Бензин в дополнительном баке проверялся через горловину. Печка в салоне работала только во время езды и подавала горячий воздух под ноги водителю и всем пассажирам. Стоящий автомобиль не мог отапливаться ни коем образом.

Салон автомобиля — вид сзади

Сельскохозяйственная модификация ГАЗ-69А имела ряд отличий. Первым делом, это коснулось кузова и салона, места в котором сократились с восьми до пяти. Кроме места водителя и переднего пассажира, сзади устанавливалась только одна лавка. Также, автомобиль оснащался вместительным багажником, к которому можно было взобраться даже из салона, и имел только один топливный бак. В целом внешний вид обоих автомобилей был присущий тем временам и имел некие сходства со знаменитыми американскими джипами.

Модернизация и основные модификации ГАЗ-69

Спустя несколько месяцев, после запуска производства ГАЗ-69, их начали использовать в военных парадах, а весной следующего года – в сельскохозяйственных работах. В 1954 года немало машин ушло на обслуживание полярных станций. Кстати, именно такой шаг стал мотивацией для конструкторов Горьковского завода изобрести целых 4 вида мотосаней с гусеницами вместо колес, взяв за основу этого «труженика». Но даже не смотря на свою бешеную популярность и, казалось бы, безупречность, автомобиль часто переоборудовали и внедряли что-то новое. Так в 1960 году модернизировали передний мост, оснастив его усиленными подшипниками, шкворневыми узлами и более плотными карданами.

Модификация ГАЗ-69-68 1970 года выпуска

Наиболее серьезных изменений автомобиль потерпел в 1968 году. Тогда дифференциал имел уже 4 сателлита и стал намного надежней, а также – конструкторы усовершенствовали тормозную систему, оснастив их более жесткими барабанами. Были установлены новые диски на передние колеса, немного изменились фары, стойки амортизаторов, был добавлен выключатель массы, увеличивалось заднее окно и наконец – конструкторы установили новые тенты, а на грузопассажирской модификации – дополнительные окна. Полностью план модернизации был закончен в 1970 году и автомобиль получил индекс 69-68.

ГАЗ-46 МАВ — Автомобиль-амфибия

Во время всего производства вместе с модернизацией самого ГАЗа-69, на его базе были созданы много других военных агрегатов, в частности – это 2К15 «Шмель» (ракетный комплекс), ГАЗ-96рх (автомобиль для радиационно-технической разведки), опытный образец ГАЗ-19, ГАЗ-46 (плавающий автомобиль), ГАЗ-011 (автомобиль-амфибия), Р-125 «Алфавит» (штабная машина для командиров) и т.д.

ГАЗ-69 снегоболотоход

Также, ГАЗ-69 имел достаточно много модификаций, которые широко использовались во всем Советском союзе и выпускались достаточно большими партиями. К ним можно отнести:



• ГАЗ-69 – 8-ми местный 2-х дверный внедорожник с открытым кузовом
• ГАЗ-69А – 5-ти местный 4-х дверный сельскохозяйственный внедорожник с багажником
• ГАЗ-69-68 – модернизированный 8-ми местный 2-х дверный внедорожник с откидным бортом
• ГАЗ-69А-68 – модернизированный 5-ти местный 4-х дверный сельскохозяйственный внедорожник с багажником
• ГАЗ-69Э – 8-ми местный 2-х дверный с экранированный электрооборудованием
• ГАЗ-69М — экспортный 8-ми местный 5-ти дверный автомобиль (объем двигателя 2. 432 л, использовавший 72-й бензин)
• ГАЗ-69МЭ – экспортный вариант с экранированный электрооборудованием
• ГАЗ-69АМ – экспортный вариант с 5-ти местным 4-х дверным кузовом
• ГАЗ-69АМЭ – экспортный вариант с 8-ми местным 2-х дверным кузовом, откидным бортом и экранированным электрооборудованием
• ГАЗ-69П – милицейский автомобиль
• ГАЗ-69Б – сельский почтовый автомобиль
• ГАЗ-69 ЛСД – медицинский фургон
• ГАЗ-69 ДИМ — дорожный индукционный миноискатель (глубина не менее 70 см)




ГАЗ-69А «Шмель» (ракетный комплекс)

Технические характеристики «Труженика»

Модель	ГАЗ-69	ГАЗ-69А
Годы выпуска	1952-1972 гг
Кузов	8-ми местный 2-х дверный открытого типа, из цельного металла, с задним бортом и откидным тентом	5ти местный 4-х дверный открытого типа, из цельного металла, с багажником и откидным тентом
Грузоподъёмность	8 пассажиров или 500 кг груза и 2 пассажира	5 пассажиров и до 50 кг груза
Тяговая сила	850 кг
Двигатель	Четырехцилиндровый карбюраторный (Модель — 20М)
Расположение цилиндров, диаметр	Вертикальное, 88 мм
Объем двигателя	2. 12 л
Количество об/мин	3600
Мощность	55 л.с
Средний расход топлива	14л / 100км
Степень сжатия	6.5-6.7
Карбюратор	Вертикальный с падающим потоком, балансирующего типа, оснащенный экономайзером и ускорителем
Аккумулятор	6СТ-54
Сцепление	Сухое, однодисковое
Коробка передач	Механическая, трехступенчатая, двухходовая
Рабочие тормоза	Колодочные с гидравлическим приводом
Стояночные тормоза	Колодочные с барабаном
Рулевой механизм	Глобоидальный с двойным роликом и передаточным числом 18.2
Максимальная скорость	90 км/час
Макс. скорость с прицепом	80 км/час
Подвеска	Рессорная с гидравлическими поршневыми амортизаторами двойного действия
Масса	1525 кг	1535 кг
Снаряженная масса	2175 кг	1960 кг
Габариты д/ш/в	3850/1750/2030 мм
Колесная база	2300 мм
Угол свеса (передний/задний)	45/35
Размер шин	6,50 — 16
Давление в шинах (передние/задние)	2/2. 2 кгс/см2
Топливный бак	48л + 17л (дополнительный)	60 л

Интересные факты

Игрушечная модель ГАЗ-69 «Малютка»



• Этот автомобиль стал одним из главных «героев» фильма «Письма с Иводзимы» (2006 год), где был в роли японского внедорожника Второй мировой войны. Сюжет картины происходит на острове Ио.
• Итальянские путешественники в конце ХХ века совершили на автомобиле ГАЗ-69 и УАЗ-452 экстремальное 2-х летнее путешествие по просторам забытой Африки.
• В период производства ГАЗ-69 на советском рынке еще не было охлаждающей многоразовой жидкости, поэтому водители вынуждены были использовать воду, а зимой – ежедневно сливать ее на ночь.
• В народе этот автомобиль любили называть «козликом».
• Специально для пионерского лагеря Артек конструкторами был выпущен «Малютка», который представлял собой пожарный автонасос для юношеских пожарных команд.
• Китайская фирма «Bronco Models» производила сборные игрушки-конструкторы моделей ГАЗ-69, ГАЗ-69А и 2П26 в масштабе 1:35.
• ГАЗ-69 и ГАЗ-69А были использованы в таких компьютерный играх, как Battlefield: Bad Company 2 Vietnam и Soldiers of Anarchy.




ГАЗ 69 69 • 2.1 (65 лс) 4d технические характеристики и расход топлива — AutoData24.com

1. Авто Каталог ›
2. ГАЗ ›
3. 69 ›
4. 69 ›
5. 2.1 (65 л.с.) 4д

Настройки

Скорость

Расход топлива

л/100 км

Галлон США/100 миль

Имперский галлон/100 миль

Объем

галлон США

Имперский галлон

Длина

Объем двигателя

Производительность

Марка	ГАЗ
Модель	69
Поколение	69
Двигатель	2.1 (65 лс) 4д
Двери	4
Мощность	65 HPW
Максимальная скорость	90 км/ч
Разгон с места до 100 км/ч
Объем топливного бака	60 литров
Год ввода в производство	1953 год
Год прекращения производства	1971 г. год
Тип купе	Джип
Сиденья	5
Длина	3850 мм
Ширина	1750 мм
Высота	1930 мм
Колесная база	2300 мм
Передняя направляющая	1440 мм
Задняя направляющая	1440
Зазор
Расход топлива (эконом) — городской
Расход топлива (экономичный) — за городом
Расход топлива (экономичный) — комбинированный
Вес
Максимальный вес	1960 кг.
Максимальный объем багажа
Минимальный объем багажа
Стандарт выбросов

Двигатель

Положение двигателя	Спереди, по длине
Объем двигателя	2112 см3
Максимальная мощность в	3800 об/мин
Момент затяжки	150/2000 Нм
Топливная система	Карбюратор
Турбина
Положение цилиндров	В соответствии
Количество цилиндров	4
Диаметр цилиндров	82 мм
Ход в цилиндре	100 мм
Степень сжатия	6. 2
Количество клапанов на цилиндр	2
Тип топлива	Бензин (бензин) А-80
Модель двигателя

Тормоза

Привод на колеса	Частичная занятость 4×4
АБС
Рулевое управление
Передние тормоза	Барабан
Задние тормоза	Барабан
Клапанный механизм	—

Вождение

Размер шин
Размер колесных дисков
Количество передач (механическая коробка передач)	3
Минимальный радиус поворота (диаметр поворота)	13 метр
Усилитель руля

Передача инфекции

Передняя подвеска
Задняя подвеска
Количество передач (автоматическая коробка передач)

Новый двухтопливный двигатель представлен на выставке SMM

Компания MAN Energy Solutions объявила о выпуске двигателя MAN 49/60DF на выставке SMM в Гамбурге. Двухтопливный двигатель, последнее дополнение к линейке четырехтактных двигателей, способен работать на СПГ, дизельном топливе и тяжелом топливе, а также на ряде более экологичных видов топлива, включая смеси биотоплива и синтетический природный газ. MAN Energy Solutions заявляет, что устанавливает эталон эффективности использования топлива для четырехтактных двигателей — как в газовом, так и в дизельном режимах — и, следовательно, минимизирует затраты на топливо.

Уэйн Джонс ОБЕ, член исполнительного совета отдела глобальных продаж и послепродажного обслуживания MAN Energy Solutions, сказал: «Двигатели, работающие на двух видах топлива, — это ключ к переходу на морскую энергетику. Поскольку мы вступаем в новую эру обезуглероживания, 49/60DF — отличный новый выбор для владельцев судов, которые ставят перед собой амбициозные цели по сокращению выбросов. По сути, он предлагает полную гибкость выбора топлива для операторов, которые затем могут выбирать из различных путей обезуглероживания, которые открываются по мере того, как новые виды топлива проникают в морскую отрасль».

Марита Кремс, руководитель отдела четырехтактных судов и лицензий MAN Energy Solutions, сказала: «MAN 49/60DF дебютирует в то время, когда количество проектов СПГ все еще растет, а альтернативные виды топлива, такие как метанол, аммиак и водород продолжают расти, хотя пока ни один из них не занял доминирующее положение на рынке. Все чаще становится важным, чтобы новые суда приводились в движение двигателями, обеспечивающими соответствие требованиям по выбросам в течение всего срока службы судна. Гибкость в использовании топлива и эффективность являются ключевыми характеристиками. В связи с этим 49/60DF отличается тем, что предлагает ряд различных путей излучения. Он также имеет уровень эффективности, который обеспечивает оптимальные затраты на топливо во многих приложениях, особенно в сегментах круизных судов, RoPax, RoRo, земснарядов и газовозов».

Двигатель 49/60DF уже доступен для заказа и основан на новой платформе двигателя 49/60, в которой реализованы новейшие технологии MAN, в том числе двухступенчатый турбонаддув, система впрыска топлива Common-Rail второго поколения, система автоматизации SaCoS5000 и система MAN следующего поколения. Адаптивная система управления сгоранием ACC 2.0, которая автоматически устанавливает оптимальный уровень сгорания. В двигателе также сохранены существующие технологии MAN, такие как система впрыска газа, пилотная топливно-масляная система и система MAN SCR (Selective Catalytic Reduction).

Несколько путей соответствия



Модель 49/60 может запускаться в газовом режиме, где она соответствует требованиям IMO Tier III без дополнительных мер. В дизельном режиме он соответствует требованиям Tier III в сочетании с системой MAN SCR.

Выбросы сажи снижены вдвое в дизельном режиме благодаря новой системе Common Rail 2.2 от MAN, а выбросы метана у 49/60DF также значительно снижены в газовом режиме по сравнению с его предшественником. Эталонная эффективность двигателя и его топливно-гибкая конструкция предлагают несколько путей для достижения соответствия требованиям по выбросам до 2050 года, в соответствии с текущим проектом топлива ЕС.

MAN Energy Solutions планирует представить в 2023 году полностью дизельный двигатель на базе платформы 49/60, который изначально будет готов к модернизации для работы на метаноле и СПГ, если спрос возникнет на более позднем этапе.

Для получения дополнительной информации о двигателе: www.man-es.com/man-49-60

MAN 49/60DF технические характеристики
Диаметр/ход (мм)	490/600
Расстояние между цилиндрами (мм)	Д: 820; В: 980
Конфигурация цилиндра	6 л, 7 л, 8 л, 9 л, 10 л, 12 В, 14 В
об/мин (мин -1 )	600
Выходная мощность на цил. (кВт м )	1 300
Диапазон мощностей (кВт м )	л: 7 800 — 13 000; В: 15 600 — 18 200
Морское применение	DM (CPP), DE (постоянная и переменная скорость)
SFC в газовом режиме (кДж/кВтч) при нагрузке 85 %	6.990 (8 л, 10 л: 7,010)
SFOC в дизельном режиме (г/кВтч) нагрузка 85 %	171,0 (8л, 10л: 172,0)
Выбросы	газовый режим: IMO Tier III; дизельный режим: IMO Tier II без SCR, Tier III с SCR

Куда уходит энергия: автомобили с бензиновым двигателем

Только около 12–30 % энергии топлива, которое вы заправляете в обычном автомобиле, используется для его движения по дороге, в зависимости от ездового цикла. Остальная энергия теряется из-за неэффективности двигателя и трансмиссии или используется для питания аксессуаров. Таким образом, потенциал повышения эффективности использования топлива с помощью передовых технологий огромен.

• Комбинированный
• Город
• Шоссе

Потребность в энергии на этой диаграмме оценивается для движения по городу с частыми остановками с использованием процедуры испытаний EPA FTP-75.

В автомобилях с бензиновым двигателем большая часть энергии топлива теряется в двигателе, в основном в виде тепла. Меньшее количество энергии теряется из-за трения в двигателе, нагнетания воздуха в двигатель и из него и неэффективного сгорания.

Передовые технологии, такие как регулирование фаз газораспределения и подъема (VVT&L), турбонаддув, непосредственный впрыск топлива и отключение цилиндров, могут использоваться для снижения этих потерь.

Дизельные двигатели по своей природе имеют меньшие потери и, как правило, на треть эффективнее своих бензиновых аналогов. Последние достижения в области дизельных технологий и видов топлива делают дизели более привлекательными.

подробнее…

Энергия теряется в трансмиссии и других частях трансмиссии. Такие технологии, как автоматизированные механические коробки передач (АМТ), коробки передач с двойным сцеплением, блокировки и бесступенчатые трансмиссии (вариаторы), могут уменьшить эти потери.

Электрические аксессуары, такие как обогреватели сидений и рулевого колеса, фары, стеклоочистители, навигационные и развлекательные системы, требуют энергии и меньшей экономии топлива.

Потери от аксессуаров, таких как электрические дверные замки и сигнальные лампы, ничтожны, а потери от обогревателей сидений и рулевого колеса и вентиляторов климат-контроля более значительны.

Водяной насос, топливный насос, масляный насос, система зажигания и система управления двигателем используют энергию, вырабатываемую двигателем.

Потери при торможении

Каждый раз, когда вы используете тормоза в обычном транспортном средстве, энергия, первоначально используемая для преодоления инерции и движения транспортного средства, теряется в виде тепла из-за трения в тормозах.

Для движения более легкого автомобиля требуется меньше энергии. Таким образом, при торможении более легкого автомобиля тратится меньше энергии. Вес можно уменьшить за счет использования легких материалов и облегченных технологий.

Гибриды, подключаемые гибриды и электромобили используют рекуперативное торможение для восстановления некоторой энергии торможения, которая в противном случае была бы потеряна.

подробнее…

Сопротивление ветру (аэродинамическое сопротивление)

Транспортное средство тратит энергию на то, чтобы убрать воздух с пути, когда оно движется по дороге — меньше энергии на низких скоростях и больше на увеличении скорости.

Это сопротивление напрямую связано с формой и передней частью автомобиля. Более гладкие формы транспортных средств уже значительно снизили лобовое сопротивление, но возможно дальнейшее снижение на 20–30%.

подробнее…

Сопротивление качению

Сопротивление качению – это сила сопротивления, вызванная деформацией шины при качении по плоской поверхности.

Новые конструкции шин и материалы могут снизить сопротивление качению. Для автомобилей снижение сопротивления качению на 5–7 % увеличивает эффективность использования топлива на 1 %, но эти улучшения должны быть сбалансированы с учетом тяги, долговечности и шума.

подробнее…

Транспортное средство тратит значительное время на холостой ход при движении по городу (движение с частыми остановками), используя энергию для запуска двигателя и питания водяного насоса, гидроусилителя руля и других аксессуаров.

Интегрированные системы стартер-генератор (ISG), подобные тем, которые используются в гибридах, исключают работу на холостом ходу, выключая двигатель, когда автомобиль останавливается, и перезапуская его при нажатии на педаль акселератора.

Потребность в энергии на этой диаграмме оценивается для процедуры теста EPA Highway Fuel Economy Test (движение по шоссе со средней скоростью около 48 миль в час и без промежуточных остановок).

В автомобилях с бензиновым двигателем большая часть энергии топлива теряется в двигателе, в основном в виде тепла. Меньшее количество энергии теряется из-за трения в двигателе, нагнетания воздуха в двигатель и из него и неэффективного сгорания.

Передовые технологии, такие как регулирование фаз газораспределения и подъема (VVT&L), турбонаддув, непосредственный впрыск топлива и отключение цилиндров, могут использоваться для снижения этих потерь.

Дизельные двигатели по своей природе имеют меньшие потери и, как правило, на одну треть эффективнее своих бензиновых аналогов. Последние достижения в области дизельных технологий и видов топлива делают дизели более привлекательными.

подробнее…

Энергия теряется в трансмиссии и других частях трансмиссии. Такие технологии, как автоматизированные механические коробки передач (АМТ), коробки передач с двойным сцеплением, блокировки и бесступенчатые трансмиссии (вариаторы), могут уменьшить эти потери.

Электрические аксессуары, такие как обогреватели сидений и рулевого колеса, фары, стеклоочистители, навигационные и развлекательные системы, требуют энергии и меньшей экономии топлива.

Потери от аксессуаров, таких как электрические дверные замки и сигнальные лампы, ничтожны, а потери от обогревателей сидений и рулевого колеса и вентиляторов климат-контроля более значительны.

Водяной насос, топливный насос, масляный насос, система зажигания и система управления двигателем используют энергию, вырабатываемую двигателем.

Потери при торможении

Каждый раз, когда вы используете тормоза в обычном транспортном средстве, энергия, первоначально используемая для преодоления инерции и движения транспортного средства, теряется в виде тепла из-за трения в тормозах.

Для движения более легкого автомобиля требуется меньше энергии. Таким образом, при торможении более легкого автомобиля тратится меньше энергии. Вес можно уменьшить за счет использования легких материалов и облегченных технологий.

Гибриды, подключаемые гибриды и электромобили используют рекуперативное торможение для восстановления некоторой энергии торможения, которая в противном случае была бы потеряна.

подробнее…

Сопротивление ветру (аэродинамическое сопротивление)

Транспортное средство тратит энергию на то, чтобы убрать воздух с пути, когда оно движется по дороге — меньше энергии на низких скоростях и больше на увеличении скорости.

Это сопротивление напрямую связано с формой и передней частью автомобиля. Более гладкие формы транспортных средств уже значительно снизили лобовое сопротивление, но возможно дальнейшее снижение на 20–30%.

подробнее…

Сопротивление качению

Сопротивление качению — это сила сопротивления, вызванная деформацией шины при качении по плоской поверхности.

Новые конструкции шин и материалы могут снизить сопротивление качению. Для автомобилей снижение сопротивления качению на 5–7 % увеличивает эффективность использования топлива на 1 %, но эти улучшения должны быть сбалансированы с учетом тяги, долговечности и шума.

подробнее…

Движение по шоссе практически не требует работы на холостом ходу. Ездовой цикл EPA по шоссе (HWFET) не включает холостой ход.

Потребность в энергии на этой диаграмме оценивается для 55 % движения по городу и 45 % движения по шоссе. См. оценки для движения по городу и шоссе для получения дополнительной информации.

В автомобилях с бензиновым двигателем большая часть энергии топлива теряется в двигателе, в основном в виде тепла. Меньшее количество энергии теряется из-за трения в двигателе, нагнетания воздуха в двигатель и из него и неэффективного сгорания.

Передовые технологии, такие как регулирование фаз газораспределения и подъема (VVT&L), турбонаддув, непосредственный впрыск топлива и отключение цилиндров, могут использоваться для снижения этих потерь.

Дизельные двигатели по своей природе имеют меньшие потери и, как правило, на треть эффективнее своих бензиновых аналогов. Последние достижения в области дизельных технологий и видов топлива делают дизели более привлекательными.

подробнее…

Энергия теряется в трансмиссии и других частях трансмиссии. Такие технологии, как автоматизированные механические коробки передач (АМТ), коробки передач с двойным сцеплением, блокировки и бесступенчатые трансмиссии (вариаторы), могут уменьшить эти потери.

Электрические аксессуары, такие как обогреватели сидений и рулевого колеса, фары, стеклоочистители, навигационные и развлекательные системы, требуют энергии и меньшей экономии топлива.

Потери от аксессуаров, таких как электрические дверные замки и сигнальные лампы, ничтожны, а потери от обогревателей сидений и рулевого колеса и вентиляторов климат-контроля более значительны.

Водяной насос, топливный насос, масляный насос, система зажигания и система управления двигателем используют энергию, вырабатываемую двигателем.

Потери при торможении

Каждый раз, когда вы используете тормоза в обычном транспортном средстве, энергия, первоначально используемая для преодоления инерции и движения транспортного средства, теряется в виде тепла из-за трения в тормозах.

Для движения более легкого автомобиля требуется меньше энергии. Таким образом, при торможении более легкого автомобиля тратится меньше энергии. Вес можно уменьшить за счет использования легких материалов и облегченных технологий.

Гибриды, подключаемые гибриды и электромобили используют рекуперативное торможение для восстановления некоторой энергии торможения, которая в противном случае была бы потеряна.

подробнее…

Сопротивление ветру (аэродинамическое сопротивление)

Транспортное средство тратит энергию на то, чтобы убрать воздух с пути, когда оно движется по дороге — меньше энергии на низких скоростях и больше на увеличении скорости.

Это сопротивление напрямую связано с формой и передней частью автомобиля. Более гладкие формы транспортных средств уже значительно снизили лобовое сопротивление, но возможно дальнейшее снижение на 20–30%.

подробнее…

Сопротивление качению

Сопротивление качению – это сила сопротивления, вызванная деформацией шины при качении по плоской поверхности.

Новые конструкции шин и материалы могут снизить сопротивление качению. Для автомобилей снижение сопротивления качению на 5–7 % увеличивает эффективность использования топлива на 1 %, но эти улучшения должны быть сбалансированы с учетом тяги, долговечности и шума.

подробнее…

Транспортное средство тратит значительное время на холостой ход при движении по городу (движение с частыми остановками), используя энергию для запуска двигателя и питания водяного насоса, гидроусилителя руля и других аксессуаров. Однако вождение по шоссе почти не включает холостой ход.

Интегрированные системы стартер-генератор (ISG), подобные тем, которые используются в гибридах, исключают работу на холостом ходу, выключая двигатель, когда автомобиль останавливается, и перезапуская его при нажатии на педаль акселератора.

Примечание. Потребление и потери энергии варьируются от автомобиля к автомобилю. Эти оценки приведены для иллюстрации общих различий в потоке энергии в различных типах транспортных средств во время разных ездовых циклов.

Оценка потребности в энергии основана на анализе более 100 автомобилей, проведенном Национальной лабораторией Ок-Ридж с использованием файлов данных списка тестовых автомобилей Агентства по охране окружающей среды.

Томас, Дж. 2014. Эффективность трансмиссии ездового цикла и тенденции, полученные на основе результатов динамометрии транспортных средств Агентства по охране окружающей среды. САЕ Интерн. Дж. Пассенг. Автомобили — Мех. Сист. 7(4):2014, doi:10.4271/2014-01-2562.

Баглионе, М., М. Дьюти и Г. Панноне. 2007. Методология анализа энергии автомобильной системы и инструмент для определения энергоснабжения и потребности в подсистеме транспортного средства. Технический документ SAE 2007-01-0398, 2007 Всемирный конгресс SAE, Детройт, Мичиган, апрель.

Bandivadekar, A., K. Bodek, L. Cheah, C. Evans, T. Groode, J. Heywood, E. Kasseris, M. Kromer и M. Weiss. 2008. В дороге в 2035 году: сокращение потребления нефти транспортом и выбросов парниковых газов. Лаборатория энергетики и окружающей среды Массачусетского технологического института, отчет № LFEE 2008-05 RP, Кембридж, Массачусетс.
