признаки неисправности и порядок действий

Датчики есть в разных системах автомобилей и созданы они для того, чтобы сообщать электронной системе управления двигателем об изменении параметров работы.

В системе зажигания тоже присутствует чувствительный элемент, называемый датчиком Холла.

Для чего нужен

Датчик Холла применяется для определения углового положения коленчатого и распределительного валов двигателя. Встречается это устройство в таких автомобилях как AUDI, Volkswagen Golf и Passat, BMW, Suzuki, Opel, оснащённых бесконтактной системой зажигания.

В устаревшей контактной системе зажигания этот элемент применяется в качестве составной части трамблера (распределителя зажигания).

То есть, такая деталь есть в любом современном автомобиле, включая и многие проверенные годами модели, например, ВАЗ («2108», «2109», «1111») и  ГАЗ-24-10. В соответствии с показаниями этого прибора подаётся ток на свечи зажигания в цилиндрах.

Как работает

Принцип работы датчика Холла основан на эффекте увеличения напряжения в поперечном сечении проводника, помещённого в магнитное поле. В момент зажигания изменяется электродвижущая сила, что заставляет датчик-распределитель посылать сигналы на коммутатор и свечи зажигания.

Современный датчик Холла представляет собой устройство, улавливающее изменение магнитного поля при вращении распределительного вала. Для того, чтобы сенсор сработал, нужно определённое значение магнитной индукции. В таком виде как сейчас это устройство существует с 1980-х годов. В российской технике импульсный датчик применяется начиная с ВАЗ-2105.

Каким образом это происходит? На валу прерывателя-распределителя установлена специальная пластинка, имеющая вид короны. Особенность пластины – наличие прорезей (обычно их количество совпадает  с числом цилиндров в двигателе). В самом датчике распредвала установлен постоянный магнит.

В начале вращения  распределительного вала металлические лопатки  пересекают пространство около датчика, что порождает импульс тока, направленного к катушке зажигания, где оно преобразуется в более высокое и вызывает искрообразование на свечах, которые поджигают топливовоздушную смесь. С ростом числа оборотов распредвала растёт и частота импульсов от датчика, это обеспечивает соблюдение нормального цикла работы ДВС.

Явление, описанное выше, было открыто физиком Эдвином Холлом задолго до появления серийных автомобилей, но успешно применяется в автомобилестроении и сейчас. Это очень надёжная деталь, которая выходит из строя обычно из-за накопления на нём пыли и грязи.

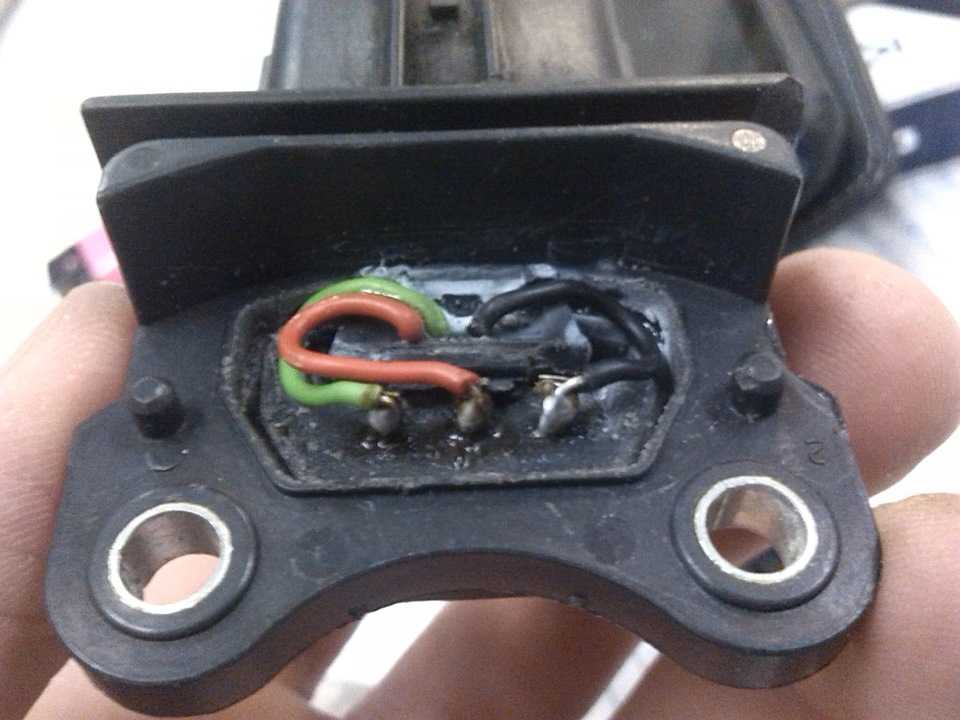

Датчик положения распредвала имеет три контакта, один из которых связан с «массой», второй соединён с плюсовым проводом АКБ, а третий — с коммутатором системы зажигания.

Признаки неисправности датчика Холла

На неисправность датчика распределителя зажигания обычно указывают такие признаки:

• двигатель заводится дольше обычного либо совсем не заводится;
• резко изменяется число оборотов коленчатого вала, мотор работает рывками, в том числе и на холостом ходу;
• двигатель самопроизвольно останавливается, глохнет.

Как проверить

Есть несколько способов проверки датчика Холла, основанных на принципе его работы и доступных для применения в условиях личного гаража.

Во-первых, можно взять полностью исправный прибор с другого автомобиля и поставить в свой. Если мотор после этого работает лучше, методом исключения можно предположить, что ваш датчик Холла неисправен.

Во-вторых, можно снять датчик с машины и подключить к нему мультиметр таким образом, чтобы плюсовой контакт тестера был подключён к сигнальному выходу датчика, а минусовой – к общему. Диапазон измерения напряжения задаётся в пределах  12 вольт. У исправного датчика тестер покажет значение не более 11 вольт.

Третий способ наиболее достоверен и выполняется при помощи самодельного индикатора напряжения из светодиода и последовательно соединенного резистора на 1 кОм, который подключается на место датчика Холла, имитируя его работу.

Можно сделать ещё проще: снять колодку проводов с датчика, включить зажигание и соединить между собой третий и шестой выходы. Если в результате появилась искра, то  устройство неисправно.

Как быть, если под рукой не оказалось мультиметра? Можно проверить прибор, применив следующий алгоритм действий:

1. Снимите жгут проводов трамблера.
2. Возьмите старый компьютерный вентилятор из системного блока (кулер процессора).
3. У кулера есть два провода белый и красный). Подсоедините их к колодке датчика в трамблере. Если всё хорошо, при включении зажигания вентилятор будет крутиться.  Этот метод аналогичен способу проверки датчика зажигания при помощи светодиода, о котором говорилось выше.  Такая проверка может указать на другие уязвимости системы зажигания, помимо распределителя.

Видео — как проверить датчик Холла с помощью компьютерного вентилятора:

На автомобилях серии ВАЗ при отсутствии каких-либо приборов можно поступить иначе. Достаньте одну из свечей зажигания и положите её на мотор. Включите зажигание и проверьте есть ли ток на катушке. Отсоедините центральный провод распределителя зажигания и подведите его к главному тормозному цилиндру между патрубками тормозов.

Далее отдельно взятым куском провода соедините центральный контакт трамблера с минусовой клеммой автомобильного аккумулятора. Если при этом видна искра между тормозным цилиндром и подведённым к нему проводом распределителя, значит, датчик Холла отслужил свой срок.

Самостоятельная замена датчика

При замене датчика зажигания алгоритм действий может отличаться в зависимости от того, на каком автомобиле выполняется операция. Для примера мы разберём ситуацию с выходом из строя датчика Холла на  ВАЗ-2108.

Для того, чтобы добраться до вышедшего из строя элемента, понадобятся плоская и крестовидная отвёртки, а также пассатижи. С помощью этого простого набора инструментов нужно снять с автомобиля распределитель зажигания, внутри которого расположен датчик Холла. Пошаговый алгоритм выглядит так:

• отсоединяется минусовой провод аккумулятора;
• снимаются высоковольтные провода с крышки распределителя зажигания;
• отсоедините шланг вакуум-корректора;
• снимите трамблер, открутив удерживающие его гайки.
• выставьте метку газораспределительного механизма относительно положения коленчатого вала;
• разберите трамблер, вытащите из него вал;
• снимите с трамблера клеммы датчика Холла и сам датчик.

Как искать неисправности в системе зажигания

При проверке датчика Холла и других компонентов системы зажигания на исправность нужно чётко представлять последовательность своих действий и их возможные результаты. Главное помнить одно важнейшее правило: неисправности нужно искать по цепочке от аккумулятора и до катушки зажигания.

Видео — устройство, позволяющее проверить работу датчика Холла:

Первым делом проверяются аккумуляторная батарея и генератор, для чего подойдёт стандартный мультиметр. Затем нужно посмотреть в каком состоянии находятся предохранители в центральном коммутаторе, уделив особое внимание тем, которые носят номера 13, 21, 25, 27, 28 и 32.

Потом сделайте визуальный осмотр проводов и их соединений, контактов, разъёмов, штекеров.

В процессе этой работы большинство неисправностей может устранить даже автомобилист, не имеющий ни малейших навыков механика. В последнюю очередь проверяются датчик Холла и катушка зажигания.

Если разрядился аккумулятор в машине что делать в первую очередь и на что следует обратить внимание.

Когда заметили грыжу на шине можно ли продолжать ездить в этом случае.

Зачем нужен лонжерон в автомобиле https://voditeliauto.ru/poleznaya-informaciya/to-i-remont/lonzheron-avtomobilya.html  и почему его повреждение очень опасно.

Видео — как проверить датчик Холла:

Признаки неисправности датчика Холла на автомобилях ВАЗ

В ситуации, когда двигатель автомобиля перестал запускаться либо запускается и глохнет или троит на холостых автовладельцу нужно точно и быстро определить причину неисправности.

В некоторых случаях виновником таких проблем с двигателем может быть установленный в трамблере (распределителе зажигания) датчик Холла.

На примере бесконтактной системы зажигания карбюраторного двигателя 21083 автомобиля ВАЗ 21083 (21093, 21099) попробуем определить признаки неисправности датчика Холла для того чтобы либо сразу исключить его из перечня неисправностей, приводящих к перебоям в работе двигателя, либо идти в магазин за новым для замены.

Признаки неисправности датчика Холла

1. Нет искры на свечах зажигания.

Двигатель в таком случае вообще не запускается (даже не схватывает). Водитель крутит стартером коленчатый вал, а вспышек в цилиндрах нет. Возможно как раз и вышел из строя датчик Холла, так как он ключевое звено в искрообразовании. Ведь «сжечь» его можно совершенно случайно и незаметно для себя. Например, сняв наконечник высоковольтного провода со свечи зажигания при работающем двигателе.

Для проверки вытаскиваем наконечник центрального высоковольтного провода из крышки трамблера, подносим его к «массе» (например, к двигателю) на расстояние 7-10 мм (более правильно будет вставить в наконечник исправную свечу и положить ее на двигатель). Включаем зажигание. Помощник прокручивает двигатель стартером, а мы наблюдаем за искрой. Если искра есть, с датчиком Холла все в порядке. Причину исчезновения искры тогда следует искать в крышке трамблера, бегунке, высоковольтных проводах или свечах зажигания.

Проверяем исправность датчика Холла по наличию искры на центральном бронепроводе (высоковольтном проводе) с катушки зажигания
Если искры нет, снимаем колодку с датчика Холла. Центральный бронепровод катушки подносим к «массе» (способом описанным выше). Включаем зажигание. Касаемся отрезком провода на ней вывода черно-белого провода («масса») и зеленого (импульс на коммутатор). В момент касания должна проскакивать искра между наконечником центрального бронепровода с катушки и двигателем («массой»). Если все так, датчик Холла исправен, если искры нет, то для надежности можно провести еще одну проверку и в случае чего заменить датчик. См. «Проверка датчика Холла».

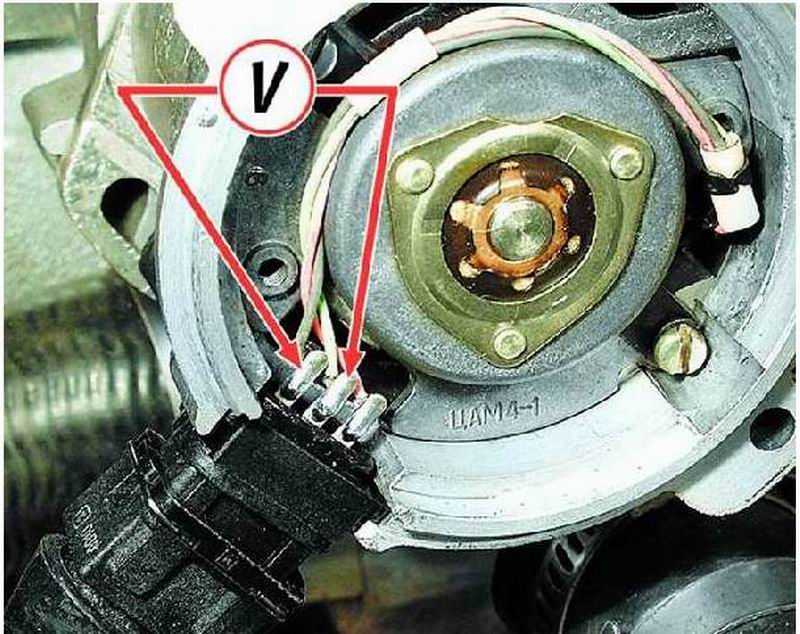

Имитируем работу датчика Холла соединяя отрезком провода выводы бело-черного и зеленого проводов в колодке при включенном зажигании

Следует отметить, что подобные проверки возможны если исправна катушка зажигания.

См. «Проверка катушки зажигания ВАЗ 2108, 2109, 21099».

2. Искра есть, но двигатель троит и глохнет.

В таком случае скорее всего она проскакивает не своевременно. Так как в магнитном поле датчика Холла вращается стальной экран с четырьмя прорезями причину проблемы стоит поискать в этой конструкции. Возможно экран погнут или отвалился магнит датчика, или опорная пластина повреждена (плохо закреплена). Тут поможет только визуальный осмотр. Необходимо снять крышку с трамблера, защитный экран и осмотреть датчик Холла. Поврежденные детали нужно заменить новыми или заменить трамблер целиком.

Примечания и дополнения

— Несколько слов о работе датчика Холла, так как зная его принцип действия можно эффективно диагностировать связанные с ним проблемы в системе зажигания двигателя автомобиля. Принцип действия датчика основан на эффекте Холла, когда магнитное поле проводника изменяется при прохождении в нем специального экрана с прорезями. Подробнее «Устройство и принцип действия датчика Холла».

— Существует несколько особенностей снятия-установки датчика Холла на трамблер. Подробно о них «Как своими силами снять и заменить датчик Холла?».

— На эффекте Холла работают и некоторые другие датчики в автомобиле. Например, датчик скорости.

Еще статьи по системе зажигания автомобилей ВАЗ 2108, 2109, 21099

— Диагностика карбюраторного двигателя по нагару на свечах зажигания

— Позднее зажигание, признаки и причины неисправности

— Черный нагар на свечах зажигания

— Центробежный регулятор опережения зажигания

— Порядок присоединения высоковольтных проводов к крышке трамблера на ВАЗ 2108, 2109, 21099

— «Пробивают» высоковольтные провода признаки и причины неисправности

Подписывайтесь на нас!

Причина и следствие: поиск и устранение неисправностей датчиков Холла

Лампа из китового жира освещала место над кухонным столом, где Эдвин работал с тонкой прямоугольной полоской золотой фольги. Он мог видеть свое отражение в полосе, и его мысли на мгновение дрейфовали, когда он думал о том, каким усталым он выглядит. Было очень поздно, но Эдвин увлекся чем-то новым, чем-то очень новым. Эдвин Холл работал над теорией потока электронов Кельвина, которая была представлена ​​30 годами ранее, в 1849 году.. Во время работы он случайно заметил, что если через золотую полоску протекал ток и к одной стороне полоски было приложено магнитное поле, то на краях полоски регистрировалась разность электрических потенциалов. Это открытие было приписано доктору Эдвину Холлу, и теперь оно называется эффектом Холла.

Как и многие другие открытия, блестящее наблюдение доктора Холла произошло не благодаря его поиску, а благодаря обнаружению чего-то необычного и последующему действию. Эффект Холла известен уже более 100 лет, но приложения для его использования не разрабатывались до последних нескольких десятилетий. Автомобильная промышленность применила эту технологию ко многим системам, используемым в современных автомобилях, включая трансмиссию, контроль над кузовом, антипробуксовочную систему и антиблокировочную тормозную систему. Чтобы охватить эти различные системы, датчик на эффекте Холла конфигурируется несколькими различными способами: переключением, аналоговым и цифровым. Это датчики приближения; они не вступают в прямой контакт, а используют магнитное поле для активации электронной схемы.

Эффект Холла можно получить с помощью таких проводников, как металлы и полупроводники, и качество эффекта зависит от материала проводника. Материал будет непосредственно воздействовать на электроны или положительные ионы, протекающие через него. В автомобильной промышленности обычно используются три типа полупроводников для изготовления элемента Холла/арсенида галлия (GaAs), антимонида индия (InSb) и арсенида индия (InAs). Наиболее распространенным из этих полупроводников является арсенид индия. Как и в эксперименте доктора Холла, важно, чтобы проводник был прямоугольным и очень тонким. Это позволяет носителям, проходящим через него, разделяться и объединяться по краям.

Теперь давайте рассмотрим принцип эффекта Холла (рис. 1 и 2 выше). Если по проводнику течет ток и магнитное поле (магнитный поток) движется по проводнику перпендикулярно потоку тока, заряженные частицы дрейфуют к краям прямоугольной полосы. Эти заряженные частицы собираются на краях поверхности. Магнитный поток воздействует на проводник силой, в результате чего напряжение (положительная сила) смещается к одному краю, а электроны (отрицательная сила) смещаются к противоположному краю. Сила, действующая на ток, называется силой Лоренца.

Пока к проводнику прикладывается магнитная сила, держатели остаются на противоположных сторонах, создавая падение напряжения на проводнике. Этот перепад напряжения является напряжением Холла. Он пропорционален протекающему через него току, напряженности магнитного поля и типу материала проводника. Если какая-либо из этих трех переменных изменится, перепад напряжения на проводнике также изменится. Вот почему элемент Холла должен иметь регулируемое напряжение, приложенное к цепи тока. Если ток регулируется и материал проводника задан, единственное, что остается изменить, — это напряженность магнитного поля. При изменении напряженности магнитного поля на 9под углом 0° к пути тока изменяется и падение напряжения на проводнике. Чем интенсивнее магнитный поток, тем больше падение напряжения на проводнике.

Генерируемое напряжение Холла представляет собой аналоговый сигнал. Этот сигнал Холла очень мал (обычно около 30 микровольт) при магнитном поле силой 1 гаусс. Из-за небольшого генерируемого напряжения сигнал Холла должен быть усилен, если устройство будет использоваться для практических приложений.

Тип усилителя, который лучше всего подходит для использования с элементом Холла, — это дифференциальный усилитель (рис. 3 на стр. 56), который усиливает только разность потенциалов между положительным и отрицательным входами. Если нет разности напряжений между положительным и отрицательным входами усилителя, выходного напряжения усилителя не будет. Однако при наличии перепада напряжения эта разность будет иметь линейное усиление. Величина усиления определяется дифференциальным усилителем, используемым в схеме.

Элемент Холла подключен непосредственно к дифференциальному усилителю, поэтому активность элемента Холла отражается усилителем. Когда магнитное поле в элементе Холла отсутствует, напряжение Холла не создается и выходное напряжение усилителя отсутствует. Когда к элементу Холла прикладывается магнитное поле, на элементе создается напряжение Холла. Дифференциальный усилитель обнаруживает этот перепад напряжения и усиливает его.

Способ использования датчика Холла определяет изменения схемы, необходимые для обеспечения надлежащего вывода на управляющее устройство. Этот выход может быть аналоговым, например датчик положения ускорения или датчик положения дроссельной заслонки, или цифровым, например датчик положения коленчатого или распределительного вала.

Давайте рассмотрим эти различные конфигурации датчика Холла. Когда элемент Холла должен использоваться для аналогового датчика, который можно использовать для шкалы температуры в системе климат-контроля или датчика положения дроссельной заслонки в системе управления силовым агрегатом, сначала необходимо изменить схему. Элемент Холла подключен к дифференциальному усилителю, а усилитель подключен к транзистору NPN (рис. 4). Магнит прикреплен к вращающемуся валу. При вращении вала магнитное поле на элементе Холла усиливается. Создаваемое напряжение Холла пропорционально напряженности магнитного поля.

Если бы PCM контролировал вал дроссельной заслонки, магнит вращался бы вместе с валом дроссельной заслонки. На холостом ходу дроссельная заслонка была бы закрыта. В этом случае напряженность магнитного поля будет низкой и создаваемое напряжение Холла будет низким. Дифференциальный усилитель будет иметь небольшую разность потенциалов, и выходной сигнал усилителя будет низким. На базу транзистора NPN будет поступать выходной сигнал усилителя.

Поскольку напряжение на базе низкое, усиление транзистора NPN также низкое. В этом случае выходное напряжение TPS будет порядка 1 вольта. Когда двигатель находится под нагрузкой, вал дроссельной заслонки вращается, открывая дроссельную заслонку. При вращении вала дросселя магнитное поле на элементе Холла усиливается. Создаваемое напряжение Холла увеличивается пропорционально напряженности магнитного поля. По мере увеличения напряжения Холла дифференциальный усилитель получает его разность потенциалов. Затем усилитель усиливает разницу между отрицательным и положительным входами. Этот увеличивающийся выходной сигнал отправляется на базу NPN-транзистора, который затем усиливает сигнал, создавая выходной сигнал датчика положения дроссельной заслонки. Этот линейный выходной сигнал пропорционален вращению вала дроссельной заслонки.

Выходной сигнал TPS отправляется в PCM, где он сообщает об угле дроссельной заслонки. Микропроцессор PCM не может напрямую считывать аналоговое напряжение, отправленное TPS. Этот сигнал необходимо преобразовать в двоичный формат — 1 и 0. Для этого используется устройство, называемое аналого-цифровым преобразователем. В большинстве случаев используется 8-битный аналого-цифровой преобразователь. Это устройство преобразует уровень напряжения в последовательность 1 и 0, которую микропроцессор может декодировать и использовать для фактического угла поворота вала дроссельной заслонки.

Если элемент Холла должен использоваться для цифрового сигнала, например, в датчике положения коленчатого или распределительного вала или датчике скорости автомобиля, сначала необходимо изменить схему. Элемент Холла подключен к дифференциальному усилителю, который подключен к триггеру Шмитта. В этой конфигурации датчик выдает цифровой сигнал включения/выключения. В большинстве автомобильных цепей датчик Холла является приемником тока или заземляет сигнальную цепь. Для этого к выходу триггера Шмитта подключается NPN-транзистор (рис. 5). Магнит расположен напротив элемента Холла. Триггерное колесо или мишень расположены таким образом, что затвор может находиться между магнитным полем и элементом Холла.

Когда заслонка не находится между магнитом и элементом Холла, магнитное поле проникает в элемент Холла, создавая напряжение Холла. Это напряжение подается на положительный и отрицательный входы дифференциального усилителя. Усилитель усиливает это дифференциальное напряжение и подает его на вход триггера Шмитта (цифровое триггерное устройство). Когда напряжение от дифференциального усилителя увеличивается, оно достигает порога включения или точки срабатывания. В этот момент триггер Шмитта меняет свое состояние, позволяя послать сигнал напряжения.

Точка срабатывания (выключения) настроена на более низкое напряжение, чем точка включения. Целью этой разницы между точками включения и выключения (гистерезис) является устранение ложных срабатываний, которые могут быть вызваны незначительными отклонениями от дифференциального усилителя. Триггер Шмитта включается, и выходное напряжение подается на базу NPN-транзистора. При наличии напряжения на базе транзистора транзистор открыт.

Регулятор напряжения блока управления подает напряжение на резистор или нагрузку. Цепь резистора подключена к коллектору транзистора NPN, и когда NPN включен, ток течет в коллектор и из эмиттера на землю. В этом состоянии сигнал притягивается к земле. Поскольку резистор находится внутри блока управления, напряжение находится на плече заземления и будет падать очень близко к напряжению заземления.

При вращении спускового колеса заслонка перемещается между магнитом и элементом Холла. Поскольку спусковое колесо изготовлено из черного металла, оно притягивает магнитное поле к затвору. В этот момент в элемент Холла больше не проникает магнитное поле, и напряжение Холла не создается. Без напряжения Холла дифференциальный усилитель не имеет выхода на триггер Шмитта. В свою очередь, триггер Шмитта не имеет выхода напряжения на базу NPN-транзистора, и транзистор меняет состояние и закрывается. Затем земля снимается с груза. Это создает разомкнутую цепь. В разомкнутой цепи присутствует напряжение источника. Если бы регулятор напряжения был источником 5 вольт, то напряжение в разомкнутой цепи было бы 5 вольт. При вращении затвора он выходит из пространства между магнитом и элементом Холла. Включается цепь, замыкающая заземляющую ветвь от нагрузки. Таким образом, напряжение сигнала падает очень близко к земле. Этот цикл повторяется для создания цифрового сигнала от датчика Холла с экранированным полем.

Зубчатый датчик Холла (рис. 6) представляет собой еще один тип цифрового датчика включения/выключения. Смещающий магнит помещается над элементом Холла. В этом датчике магнитное поле всегда проникает через элемент Холла и всегда присутствует напряжение Холла. Когда зубец шестерни или мишень проходит под элементом Холла, в элементе усиливается магнитное поле. По мере усиления магнитного поля напряжение Холла увеличивается. Это напряжение отправляется в схему, которая сравнивает выходное напряжение Холла без зубца с выходным напряжением зубца Холла.

Чтобы этот датчик сработал, цель должна пройти мимо элемента Холла. В положении без зубца конденсатор заряжается для хранения напряжения Холла без зубца, чтобы он мог сравнивать его с напряжением Холла с зубцом. Когда передняя кромка зуба приближается к датчику, напряжение Холла увеличивается до заданной рабочей точки. В этот момент компаратор посылает сигнал на триггерную схему. Триггер подает сигнал напряжения на NPN-транзистор и включает его. Транзистор NPN подключен к цепи резистора в блоке управления.

Одна сторона резистора подключена к регулятору напряжения, другая сторона к коллектору NPN-транзистора. Когда транзистор меняет состояние и включается, сигнальное напряжение притягивается к земле. Когда цель вращается и задняя кромка зубца проходит мимо датчика Холла, напряжение падает ниже заданной точки сброса, и компаратор подает напряжение на триггерную схему и выключает NPN-транзистор. Затем транзистор меняет состояние и размыкает цепь. Теперь в сигнальной цепи присутствует напряжение источника. Если регулятор является источником 5 вольт, напряжение сигнала теперь 5 вольт. Когда зуб проходит под датчиком Холла, цепь активируется и притягивает этот 5-вольтовый сигнал к земле. Этот цикл повторяется, чтобы создать цифровой выход датчика Холла с зубчатой ​​передачей.

Для устранения неполадок в этих цепях (см. рис. 7 и 8) необходимо измерить падение напряжения на цепи питания, земли и сигнала. Если сигнал правильный на низком и высоком выходе, питание и заземление также будут в порядке. Если источником питания является напряжение батареи, регулятор напряжения находится внутри датчика Холла. Если питание подается от электронного модуля, регулятор напряжения находится в этом модуле. Если источник питания падает из-за падения напряжения (сопротивления) или из-за проблем с регулятором, выходной сигнал также падает. Если мощность увеличивается, выходной сигнал также увеличивается. Если напряжение земли увеличивается из-за падения напряжения (сопротивления), выходной сигнал также увеличивается.

При использовании аналогового датчика Холла, если между датчиком Холла и модулем управления имеется падение напряжения или обрыв цепи, напряжение сигнала на датчике будет правильным, а на модуле неверным. Если напряжение на модуле правильное, а напряжение на сканирующем приборе неправильное, проблема может заключаться в аналого-цифровом преобразователе внутри блока управления. Всегда проверяйте питание, заземление и сигналы на модуле управления перед заменой устройства.

Для устранения неполадок цифрового датчика необходим осциллограф. Следующие рекомендации помогут поставить диагноз:

• При использовании цифрового датчика Холла, если сигнал на датчике высокий, периодически отсутствует или полностью вышел из строя, цепь от модуля управления исправна.
•Разные блоки управления используют разные уровни напряжения сигнала; 5, 8, 9 и 12 вольт являются общими. Этот уровень напряжения сигнала должен быть в пределах 10% от целевого напряжения, иначе блок управления не обнаружит изменение состояния напряжения.
• Если сигнал низкий, периодически пропадает или полностью не работает, регулятор напряжения или цепь в блоке управления могут быть неисправны, сигнальный провод может быть разомкнут или заземлен, или датчик Холла может быть неисправен и тянет сигнал на землю.
•Если уровень напряжения датчика на массу не находится в пределах 10% от напряжения на массу автомобиля, блок управления не обнаружит изменение состояния сигнала.
• Если напряжение зависло на высоком или низком уровне, убедитесь, что цель движется.
• При выходе из строя нескольких датчиков Холла убедитесь, что цель не попадает ни в один из них.
• Когда сигнальный провод Холла закорочен или периодически или постоянно замыкается на источник питания, он сжигает электронные схемы внутри датчика Холла и обычно притягивает сигнал к земле. Датчик Холла рассчитан на ток 20 миллиампер или меньше. Резистор расположен в сигнальной цепи, поэтому он может ограничивать ток, протекающий через эту цепь. Если сопротивление этого резистора упадет, протекающий ток увеличится, что приведет к множественным отказам датчика Холла.

Существует множество конфигураций датчиков Холла. Все эти устройства работают по одним и тем же основным принципам, описанным здесь. Когда вы работаете в своем сервисном отсеке, пусть ваш блеск сияет, как у доктора Эдвина Холла. Обращайте внимание на то, что необычно, и действуйте в соответствии с этим.

Скачать PDF

Что произойдет, если датчик Холла Ebike выйдет из строя? (Пояснение)

Написано Абдуллой Затар в E-bike Maintenance

Датчики Холла являются одними из самых важных датчиков в электровелосипеде, потому что они присутствуют в двигателе и дают показания о количестве оборотов двигателя, поэтому любая проблема с ними может привести к тому, что двигатель перестанет работать.

В этом посте мы расскажем о важности датчиков Холла в электрическом велосипеде, что произойдет, если вы потерпите неудачу, а также о том, как правильно провести тест датчика Холла.

1 Какая польза от датчика холла в ебайке?

2 Что произойдет, если датчик Холла Ebike выйдет из строя?

3 Как проверить датчик Холла?

Для чего нужен датчик Холла в электровелосипеде?

Как известно, двигатель электровелосипеда работает за счет использования электромагнитной энергии, а функция датчиков Холла заключается в отправке данных о количестве электромагнитной энергии на контроллер.

контроллер использует эти показания и переводит их в команды, которые отправляются на аккумулятор, мотор и остальные части электровелосипеда.

Подробнее о том, как работают датчики Холла, вы можете посмотреть в этом видео.





Что произойдет, если датчик Холла Ebike выйдет из строя?

Хотя датчики Холла расположены внутри двигателя, который не виден, есть знаки, которые можно использовать, чтобы узнать, есть ли проблемы с датчиками Холла.

Как правило, при выходе из строя датчиков Холла двигатель перестает работать и начинает вибрировать в течение нескольких секунд, также

слышен скулящий звук, а в некоторых случаях из мотор.

Как проверить датчик Холла?

Для того, чтобы сделать тест датчиков холла, вам понадобится мультиметр и источник электричества, 5 вольт (маленькая батарейка)

Но перед тем, как начать тест, вы должны убедиться, что все кабели отключены, кроме кабели, которые мы будем использовать в тесте

Ознакомьтесь с нашим рекомендуемым мультиметром на Amazon

Кабели, которые должны быть подключены во время теста:

1- Все кабели двигателя должны быть подключены к контроллеру
2 – Кабели датчика Холла
3 – Трос дроссельной заслонки должен быть подключен к контроллеру

Этапы проверки.

1- Подключите наконечники датчика Холла к источнику питания 5 В. (если вы не можете найти или подключить источник питания 5 В, вы можете просто запитать контроллер от батареи вашего электровелосипеда.

2- Включите мультиметр.

3- Вставьте отрицательный щуп мультиметра в холл. Гнездо датчика гнездо для черного провода

4- Вставьте положительный щуп мультиметра в гнездо красного провода датчика Холла.

5- Вращайте двигатель рукой.

6-Следите за показаниями мультиметра, если они прыгают от нуля до пяти, когда вы вращаете двигатель, это означает, что датчик Холла работает нормально. но если показания были зафиксированы на 5 В или 0 вольт, это означает, что датчик Холла имеет проблему и нуждается в замене.

7-Повторите те же действия для зеленых и синих капсул
