Датчик давления кондиционера как проверить: Как проверить датчик давления в системе кондиционера?

Содержание

Как проверить датчик давления кондиционера

Как проверить датчик давления фреона

В системе кондиционирования первоочередная функция датчика давления хладагента – защита компрессора и компонентов магистрали высокого давления от разрушения. Если на вашем авто не включается кондиционер, вполне вероятно, что причина именно в измерителе. Давайте рассмотрим, как проверить датчик давления фреона, его устройство и принцип работы.

Виды датчиков давления хладагента

  • Двухконтактный датчик, представляющий собой по большей мере лишь выключатель муфты компрессора. При определенном давлении контакты внутри датчика размыкались, прерывая подачу тока на муфту.
  • Реле двойного действия. В отличие от предыдущего вида, контакты внутри датчика размыкались как при низком, так и при высоком давлении.
  • Четырехконтактный манометрический выключатель тройного действия. Две пары контактов отвечают за включение муфты кондиционера. При этом ток в цепи будет протекать лишь в том случае, пока давление в контуре будет между нижней (порядка 1,2 Атм. ) и верхней границей (порядка 30 Атм.). Вторая пара контактов перемыкается при повышении давления хладагента, включая тем самым вентилятор охлаждения двигателя. Такой тип измерителей часто встречается на моделях отечественного производства (Калина, Гранта, Приора и т.п.).
  • Трехконтактный датчик линейного давления. Внутри измерителя находится чувствительный элемент, который меняет свое сопротивление в зависимости от оказанного на него давления. Изменение сопротивления элемента ведет к снижению/увеличению силы тока в цепи. Блок управления кондиционером или ЭБУ двигателя отслеживает выходное напряжение на сигнальном проводе для управления включением/отключением компрессора, скоростью вращения вентилятора и компенсации нагрузки на двигатель. В другом типе измерителей изменение сопротивления чувствительного элемента преобразовывается в ШИМ-сигнал, после чего подается на блок управления.

Проверка давления фреона

Перед проверкой датчика обязательно убедитесь, что в системе достаточно фреона для запуска и работы компрессора кондиционера. Лучше всего это сделать с помощью станции для заправки автокондиционеров. Для теста нужно подключить манометр в магистраль низкого давления. На большинстве авто 1,2 Атм. достаточно для безопасного запуска компрессора, хоть кондиционер при этом холодить будет слабо.

В домашних условиях вы также можете определить факт наличия хладогента и примерно оценить давление в системе. Для этого достаточно открутить заглушку заправочного отверстия и нажать тонким предметом на ниппель. Если датчик сигнализирует о низком давлении, а из магистрали фреон выходит с большим напором, явно, что проблема в измерителе либо проводке.

Питание

В электрическом разъеме двухконтактного датчика на одном из проводов при включении зажигания должен быть «+», а на втором «-». Проверить питание и массу можно с помощью мультиметра в режиме измерения постоянного тока либо контролькой.

В четырехконтактном измерителе на двух выводах будет «+», а на остальных «-». Питаться датчики могут напряжением в 5 или 12 В.

Отсутствие питания говорит о перегоревшем предохранителе, обрыве провода либо неисправности реле, блока управления, который посылает на датчик питающее напряжение.

Как проверить датчик?

Двухконтактный датчик можно проверить мультиметром. Если давление в системе есть, сопротивление между выводами нормальнозамкнутого датчика должно быть минимальным. Логика проверки 4-контактных датчиков такая же. Вам лишь нужно знать, при каком давлении фреона контакты замыкаются и размыкаются. Узнать тип датчика, установленного на вашем авто, можно из электрической схемы системы кондиционирования.

В 3-трехконтактном разъеме на двух пинах при включенном зажигании должен быть «+» и «-» (в зависимости от типа системы, 5 или 12 В). С помощью мультиметра, надев разъем на датчик, вы можете посмотреть напряжение на сигнальном выводе.

Для этого переведите мультиметр в режим измерения постоянного тока. Одним из щупов подколитесь в разъем к минусовому выводу, а второй вставьте в гнездо сигнального провода.

Если напряжение отсутствует, а давление фреона в системе есть, значит, датчик неисправен и требует замены.

Функция самодиагностики

Современные системы кондиционирования подконтрольны блокам управления с развитой функцией самодиагностики. Система способна определять слишком слабый/высокий уровень сигнала. Ошибка неисправности электрической цепи может появиться при выходе датчика из строя, обрыве провода либо снятом разъеме при включенном зажигании.

Информация о неисправности записывается в энергонезависимую память. Считать ее в виде кода ошибки можно с помощью диагностического оборудования через разъем OBD-II. Для этих целей вам потребуется специализированный прибор либо хороший мультимарочный сканер. На некоторых авто ошибку в системе отопления и кондиционирования можно считать даже сканнером ELM327.

Датчик высокого давления нового поколения

Кремниевый кристалл внутри измерителя деформируется под давлением хладагента. При изменении формы меняется и сопротивление кристалла. Соответственно, если подать на кристалл опорное напряжение, выходное напряжение на сигнальном проводе будет изменяться соразмерно с давлением фреона. Внутри датчика встроен микропроцессор, который обрабатывает изменяющееся напряжение и трансформирует его в сигнал с широтно-импульсной модуляцией.

Благодаря скважности ШИМ-сигнала, датчик не только играет роль выключателя, но и позволяет контролировать давление хладагента на протяжении всего рабочего цикла. На автомобилях марки Skoda, Audi, Seat при низком давлении фреона датчик генерирует сигналы с малой длиной импульса.

Повышение давления ведет к увеличению электрического сопротивления кристалла. Увеличение длительности импульса пропорционально увеличению давления.

Для качественной проверки датчика высокого давления нового поколения необходим осциллограф.

Источник: https://autoburum.com/blog/1343-kak-proverit-datchik-davlenija-freona

Обслуживание системы очистки воздуха Фольксваген: замена датчика давления и ремонт кондиционера Поло Седан

Среди разновидностей функций комфорта, которые присущи автомобилям импортного производства, наличием кондиционера уже никого не удивишь. Он стал атрибутом современности и уюта, заняв прочные позиции в перечне обязательных функций. Но кондиционер тоже имеет свойство ломаться, и тогда поездки в жаркое время года становятся не такими комфортными, а значит, самое время обратиться за помощью в автосервисную мастерскую.

Важно! Система кондиционирования Фольксваген Пол Седан является компрессорной, а значит, работоспособность основных ее узлов напрямую зависит от состояния компрессора.

Наши услуги, когда необходим ремонт кондиционера Поло Седан

Наши специалисты готовы предложить полный спектр услуг по ремонту кондиционера Фольксваген Поло Седан:

  • Замену компрессора.
  • Ремонт и чистку радиатора.
  • Заправку радиатора.
  • Полную промывку системы.
  • Ремонт трубок магистралей кондиционера.
  • Замену уплотнительных элементов и сальников компрессора.
  • Замену подшипника шкива компрессора.
  • Проверку, регулировку или смену ремня натяжения.
  • Заправку кондиционера.
  • Заполнение системы хладагентом.

Специалисты нашего автосервиса всегда устранят любые неполадки в работе кондиционера, а также восстановят работоспособность всей системы кондиционирования и охлаждения.

Мы предлагаем профессиональные услуги, которые включают:

  • Полный спектр услуг по обслуживанию и ремонту системы кондиционирования Фольксваген Поло Седан в независимости от сложности.
  • Применение в процессе работы только профессионального и специализированного оборудования, которое рекомендовано производителем и позволяет максимально правильно и точно выполнять любые виды ремонта.
  • Высокую квалификацию сотрудников автосервиса, которые прошли специализированное обучение и практику, имеют опыт обслуживания системы кондиционирования Поло Седан и знают ее основные особенности.
  • Применение профессиональных расходных материалов, которые оказывают существенное влияние на уровень качества выполняемых работ.
  • Специализированное диагностическое оборудование, которое помогает выявить самые мелкие и скрытые повреждения системы, найти дефекты и неполадки в ее работе, и своевременно их устранить.
  • Справедливое ценообразование с подробным описанием всех видов выполненных работ и их технически грамотным обоснованием.
  • Высокий уровень качества и сжатые сроки при выполнении любых видов работ.

Современные технологии в сочетании с правильно разработанной стратегией выполнения работ гарантируют отличный результат!

Ремонт устройства и замена датчика кондиционера на Поло Седан: причины и признаки поломки

Основными неисправностями кондиционера, датчика и всей системы, характерными для Фольксваген Поло Седан, являются:

  • Неисправности самого компрессора или неисправность муфты, а также ее составных элементов.
  • Утечка хладагента.
  • Неисправность датчика давления системы.
  • Неисправность в электрической цепи или электронном блоке управления.
  • Забитые или поврежденные соты радиатора, что требует либо чистки компонента, либо его замены.
  • Забитый испаритель или салонный фильтр.
  • Замена картриджа кондиционера.
  • Неисправность датчика температуры в салоне.
  • Неправильный выбор охлаждающей жидкости.

Эти и другие проблемы, с которыми приходится сталкиваться владельцам Фольксваген Поло Седан могут возникнуть в самый неожиданный момент и будут существенно снижать уровень комфорта и влиять на общую эксплуатацию авто. Поэтому при обнаружении любых проблем с кондиционером сразу же стоит обратиться в автосервисную мастерскую.

Внимание! В зависимости от года выпуска Поло Седан его система кондиционирования может иметь разное строение, а также дополнительные опции, что следует всегда учитывать в процессе ремонта.

Среди основных признаков, которые указывают на неисправность кондиционера, можно выделить:

  • Духота в салоне.
  • Появление постороннего запаха при работе кондиционера.
  • Наличие следов масла на компрессоре.
  • Появление воды на ковриках внутри салона.
  • Система охлаждения отключается самопроизвольно.
  • Перебои в работе системы кондиционирования.
  • Отсутствие щелчка при включении кондиционера.

Эти и другие признаки указывают на неисправность системы кондиционирования и требуют грамотного и своевременного вмешательства в ее работу.

Основными причинами неисправности кондиционера могут стать:

  • Механические повреждения его составных элементов.
  • Загрязненность конденсора.
  • Коррозионные процессы на различных компонентах.
  • Неисправность вентилятора.
  • Отсутствие профилактических включений системы кондиционирования.
  • Включение кондиционера в зимнее время до прогрева салона.
  • Отсутствие выполнения промывки и продувки конденсатора системы;
  • Заправка системы хладагентом без соблюдения технологического процесса или использование не соответствующих рекомендациям производителя расходных компонентов.

Эти и многие другие причины наши квалифицированные специалисты помогут быстро и качественно устранить в самые быстрые сроки. Кроме того, при появлении даже незначительных изменений в работе системы кондиционирования мы готовы выполнить ее качественную диагностику и устранить все имеющиеся проблемы и неполадки в работе.

Поло Седан: замена датчика давления кондиционера

Система кондиционирования Поло Седан включает различные датчики, необходимые для контроля основных технических параметров. Одним из самых важных из них является датчик давления кондиционера. Данный датчик является комбинированным, так как позволяет контролировать как низкие, так и высокие параметры давления.

Комбинированный датчик давления отключает систему кондиционирования, как при недостаточном количестве охлаждающей жидкости, так и при характеристиках заполнения системы выше предельно установленных значений. Загрязнение и механические повреждения могут стать причиной некорректной работы датчика и требуют обращения в автосервисную мастерскую для проведения компьютерной диагностики.

Кроме вышеописанного датчика, конструкция системы кондиционирования Поло Седан включает и другие датчики кондиционера:

  • Датчик температуры охлаждающей жидкости, который отключает кондиционер при ее недопустимом для работы значении.
  • Датчик температуры вне салона авто, который блокирует работу кондиционера в случае определенных значений воздуха на улице.
  • Датчик температуры воздуха внутри авто, снабженный системой принудительного обдува.
  • Датчик солнечной освещенности, который контролирует параметры нагрева салона солнечными лучами, и корректирует работу климатического оборудования.

Замену датчиков можно доверять только профессиональным автомеханикам, так как их неправильная установка или настройка могут полностью вывести систему кондиционирования из строя.

Справедливое ценообразование на ремонт и замену датчика кондиционера Поло Седан

Мы за справедливое ценообразование, которое не предполагает включение в смету по выполненным работам необоснованных ремонтов или замен. Мы всегда стараемся сделать наши услуги доступными для широкого круга потребителей. Наши основные принципы при формировании стоимости:

  • Персональный подход к каждому клиенту с учетом его пожеланий и возможностей.
  • Лояльность и гибкость ценовой политики.
  • Учет интересов клиента.
  • Удобная система оплаты.
  • Бонусы и скидки постоянным клиентам.

Мы стремимся к взаимовыгодному сотрудничеству во всех его проявлениях.

Гарантия качества на обслуживание кондиционера Поло Седан

Гарантировать высокий уровень качества можно только в том случае, когда есть уверенность в правильности и безупречности выполнения всех видов работ. Именно так происходит в нашей автосервисной мастерской, где профессиональные и высококвалифицированные мастера всегда готовы ответить своей репутацией за выполненные ремонтные мероприятия.

Ремонт кондиционера Поло Седан – достаточно востребованная услуга на рынке автосервисов, но ее правильное выполнение можно доверить только настоящим профессионалам. Накопленный многолетний опыт и знание типичных неисправностей данной модели авто способствует быстрому поиску решений и комплексному подходу при устранении повреждений.

Источник: http://zet-avto.ru/remont-avto/volkswagen/obsluzhivanie-sistemy-ochistki-vozdukha-folksvagen-zamena-datchika-davleniya-i-remont-konditsionera-/

Как проверить датчик высокого давления G65 системы кондиционера — Auto-Self.

ru

Внедрение наукоёмких технологий в автомобилестроении позволяет совершенствовать всевозможные системы, существенно повышая их эффективность и эксплуатационные показатели. Но, так или иначе, любой, даже самый надежный и высокотехнологичный узел авто может быть подвержен разного рода сбоям и неполадкам, выявить которые не всегда удаётся.

Для успешного решения подобных проблем самостоятельно, необходимо систематически пополнять свой багаж умений и навыков, уделяя внимание ключевым принципам работы всевозможных узлов и устройств.

В представленной статье речь пойдёт о неполадках в системе климат-контроля авто. В данном случае рассмотрим одну из распространенных проблем в рамках заданной тематики: сбои в работе датчика G65.

Роль датчика высокого давления в системе кондиционирования

Представленная система отличается наличием самых разнообразных узлов, позволяющих обеспечивать бесперебойную подачу охлажденного воздуха в салон машины. Одним из ключевых элементов системы климат-контроля является датчик с маркировкой G65.

Итак, когда кондиционер выключен, давление хладагента в обоих контурах системы выровнено и составляет порядка 6-7 атмосфер. Как только включается кондиционер, в работу вступает компрессор. Нагнетая фреон в контур высокого давления, его значение доходит до рабочих 10-12 бар. Это показатель планомерно растет, и избыточное давление начинает воздействовать на пружину мембраны ДВД, замыкая управляющие контакты датчика.

Импульс от датчика поступает в блок управления, который посылает сигнал к вентилятору охлаждения конденсора и электромуфте привода компрессора. Таким образом, компрессор выводится из зацепления с двигателем, прекращая нагнетать хладагент в контур высокого давления, и перестаёт работать вентилятор. Наличие датчика высокого давления позволяет поддерживать рабочие параметры газа и стабилизировать работу всей замкнутой системы в целом.

Как проверить датчик кондиционера на неисправность

Зачастую владельцы автомобилей, оснащенных представленной системой, сталкиваются с тем, что в один прекрасный момент, кондиционер попросту перестаёт работать. Нередко, причина подобной неисправности кроется в поломке ДВД. Рассмотрим некоторые наиболее распространённые случаи поломки ДВД и способы из выявления.

На начальном этапе проверки работоспособности указанного датчика следует провести его визуальный осмотр. Необходимо убедиться в отсутствии повреждений и загрязнений на его поверхности. Кроме этого следует обратить внимание на проводку датчика и удостовериться в том, что она находится в исправном состоянии.

Если визуальный осмотр не выявил причин сбоев в его работе следует прибегнуть к более детальной диагностики с помощью омметра.

Последовательность действий в данном случае будет выглядеть следующим образом:

  • Снять подводные провода от ДВД;
  • Подвести к выводам датчика зажимы омметра, при этом выставленный диапазон сопротивления должен составлять не менее 100 кОм;
  • Замерить сопротивление датчика тестером.

По результатам проведённых замеров можно сделать вывод об исправности ДВД.

Итак, датчик является работоспособным при условии, если:

  1. При наличии избыточного давления в магистрали, омметр должен регистрировать сопротивление не ниже 100 кОм;
  2. При наличии недостаточного давления в системе, показания мультиметра не должны переваливать за отметку в 10 Ом.

Во всех остальных случаях, можно считать, что ДВД утратил свою работоспособность. Если же по результатам проведенного теста оказалось, что датчик рабочий, следует проверить датчик на «кз». Для этого одну клемму нужно кинуть на один из выводов ДВД, а второй прикоснуться к «массе» автомобиля.

При наличии недостаточного давления в представленной системе, рабочий датчик выдаст не менее 100 кОм. В противном случае можно делать вывод о том, что датчик вышел из строя.

Инструкция по замене

Если, вследствие вышеуказанных диагностических мероприятий, удалось выяснить, что датчик приказал долго жить, необходимо произвести его оперативную замену.

Стоит отметить, что для этого вовсе не обязательно обращаться в специализированные сервисы и автомастерские. Такую процедуру можно с успехом произвести в обычных гаражных условиях.

Полезная информация: Как заменить цепь ГРМ своими руками

Алгоритм замены состоит из следующих этапов:

  • Демонтаж элементов кузова, препятствующих доступу к датчику;
  • Отключение подводных выводов датчика;
  • Снятие датчика при заглушенном автомобиле;
  • Подключение подводных выводов;
  • Установка элементов кузова.

Сама по себе замена датчика не должна вызвать затруднений, но всё же необходимо придерживаться некоторых указаний рекомендательного характера.

Во-первых, при покупке нового неоригинального датчика необходимо убедиться в его соответствии заданным параметрам. Кроме этого, случается так, что новый ДВД, не всегда комплектуется уплотнительной манжетой. Поэтому, в данном случае необходимо позаботиться о её приобретении, так как есть вероятность, что старый уплотнитель попросту пришел в негодность.

Нередко случается так, что, при замене ДВД система кондиционирования восстанавливает свою работоспособность лишь частично. В таком случае, с большой долей вероятности можно утверждать о низком уровне хладагента в системе. Для решения подобной проблемы потребуется дозаправить систему в условиях специализированного автосервиса.

Поделитесь с друзьями в соц.сетях:

Facebook

Twitter

Google+

Telegram

Vkontakte

Как выбрать датчик давления автокондиционера

Датчик давления фреона, иначе называемый датчиков давления кондиционера – это один из множества автомобильных датчиков, отвечающих за нормальную работу системы, в которую он входит. В случае автокондиционера данное устройство «следит» за давлением фреона в системе и обесточивает компрессор в том случае, если давление оказывается слишком низким или, напротив, высоким. Продвинутые климат системы оснащаются и множеством других датчиков, которые мониторят давление, уровень освещенности, учитывают температуру салона, температуру охл. жидкости и еще многое другое. Avto.pro решил разобраться в особенностях устройства и работы датчиков давления фреона и рассказать, что делать водителям в случае, если они вышли из строя.

Работа автокондиционера и назначение датчиков

Прежде чем начать разговор о датчиках давления систем кондиционирования стоит разобраться с тем, как они работают. В качестве примера мы возьмем простейшую систему. Мы также не будем рассматривать принцип работы в подробностях, поскольку эта информация будет более полезна инженерам профильных специальностей (проектировщики, специалисты по системам вентиляции, кондиционирования и холодильным установкам), нежели рядовым автолюбителям. Сам кондиционер автомобиля состоит из следующих элементов:

  • Трубопроводы с расширительными клапанами и дренажами;
  • Приводная система со шкивом и приводным ремнем;
  • Компрессор;
  • Основной радиатор, иначе называемый конденсером;
  • Ресивер-осушитель;
  • Радиатор испарителя;
  • Вентилятор.

Также к системе кондиционирования часто относят салонный фильтр, ответственный за очистку воздуха от мелких частиц и даже вредных микроорганизмов. Также отметим, что испаритель и радиатор отопителя расположены в одном блоке и обдуваются одним вентилятором, так что печка и кондиционер являются смежными элементами климат-системы авто, которые способны работать параллельно друг с другом. Вот что происходит в системе кондиционирования после ее включения:

  1. После нажатия на соответствующую кнопку в действие приводится электромагнитная муфта, действующая на прижимной диск и обеспечивающая вращение шкива приводным ремнем;
  2. Начинают работу компрессор, сжимающий газообразный фреон. В результате сжатия вещество нагревается;
  3. Сжатый фреон попадает в конденсор (радиатор кондиционера), где происходит его нагрев;
  4. Воздух вокруг конденсора нагревается, а тепло может дополнительно сдуваться вентилятором;
  5. Слегка охлажденный, но все еще горячий фреон увеличивается в объеме и проходит через ресивер-осушитель;
  6. Фреон двигается далее по магистрали через дроссель или терморегулирующий вентиль;
  7. Еще достаточно горячий и увеличенный в объеме фреон оказывается в испарителе, где давление и температура резко падают – генерируется холод, сдуваемый в салон авто;
  8. Фреон проходит через испаритель и попадает в компрессор, где круг замыкается.

По такому принципу работают все холодильные установки. В них есть зона сброса теплоты (змеевик позади холодильника) и холодная зона (внутренняя часть холодильника). В случае автомобиля холод сбрасывается в салон автомобиля. Как читатель наверняка догадался, падение уровня фреона, его загрязнение и другие факторы могут сильно повлиять на процесс. Рабочее вещество очищается в ресивере-осушителе, что позволяет лучше контролировать процесс работы, однако падение или серьезное повышение давления фреона может стать проблемой. Здесь-то и оказываются полезными датчики давления фреона, которые, как следует из их названия, фиксируют давление рабочего вещества, передают сигнал блоку управления и он «решает», когда нужно принудительно отключить компрессор.

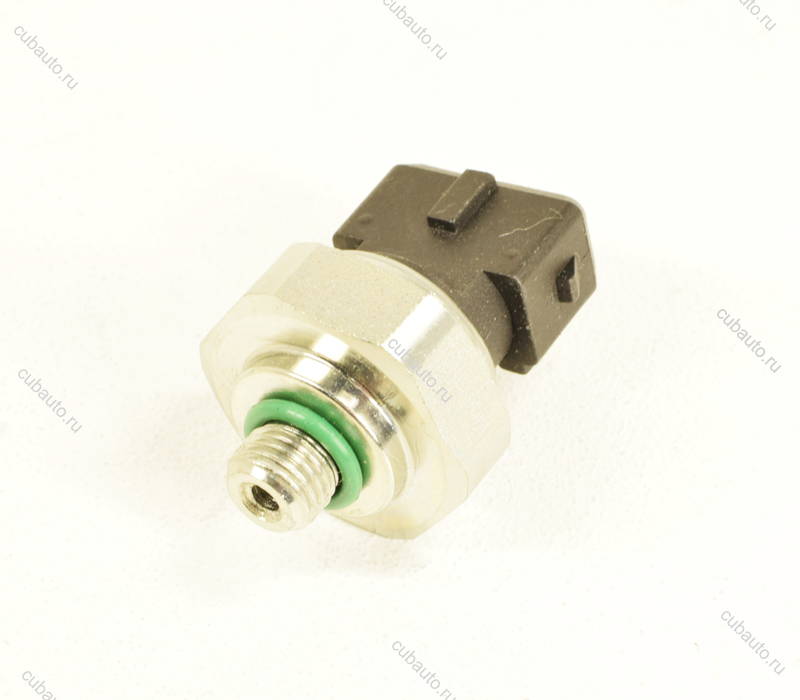

Устройство датчик давления фреона

Датчики давления в системах кондиционирования выполняют несколько задач. Первая: отдача команды на включение вентилятора в случае, если фреон перестает конденсироваться и наблюдается скачок давления. Вторая: выключения компрессора, если давления фреона в напорной магистрали становится слишком большим. Третья: выключение компрессора в случае, если температура испарителя достигает критически низкой отметки. Наиболее распространенные системы кондиционирования оснащены двумя-тремя датчиками. Они относятся к следующим типам устройств:

  • Реле давление. Срабатывает при достижении определенного уровня давления. Иначе такое устройство называют датчиком низкого давления. Расположен на линии низкого давления и на схемах нередко обозначается как контактный переключатель;
  • Датчик высокого давления. Специфический вариант реле давления, реагирующий на критически высокие показатели давления (около 22-27 атмосфер). Обычно располагается после конденсора;
  • Комбинированный датчик. Выполняет функции двух вышеуказанных устройств;
  • Преобразователь. Внешне похож на механический датчик, одна имеет отличный принцип работы – преобразует давление с эл. импульс.

Как уже было указано выше, системы кондиционирования обычно оснащают хотя бы парой датчиков: один на всасывающей магистрали и второй на магистрали нагнетания. Работают устройства независимо друг от друга. Комбинированный датчик не реагирует на слишком малое давление фреона (читайте: малый объем рабочего вещества) и в таком случае не дает компрессору команду на выключение. В случае некоторых систем датчик может быть один. Пример: кондиционер Daewoo Lanos. В некоторых моделях авто таких датчиков может быть четыре.

К несчастью, для датчиков давления фреона нет общепринятых стандартов. Обычно специалисты просто делят их на датчики высокого и низкого давления и уточняют, кто произвел устройство. В зависимости от фирмы-производителя или автоконцерна устройства имеют различные контактные группы, посадочные места и т.д. Существуют и универсальные датчики. В случае замены штатного кондиционера на какой-либо другой для его ремонта водителям часто приходится искать универсальные 2-4 контактные устройства.

Признаки неисправности и методики проверки

Давления в исправно работающей системе кондиционерования попадает в диапазон 2-27 атмосфер. За нижним пределом «следит» датчик низкого давления, а за верхним датчик высокого давления. При падении давления ниже 1,2 атмосфер устройство подаст сигнал блоку управления, который отдаст команду на отключение автокондиционера. Если давление превысило отметку в 20 атмосфер, то соответствующее устройство прервет передачу сигнала, на что также отреагирует блок управления. Если одно из устройств выходит из строя, то наблюдается следующее:

  • Нестабильная работа кондиционера;
  • Низкая холодопроизводительность;
  • Высокая шумность работы кондиционера;
  • Невозможность включить кондиционер вообще;
  • Включение компрессора в случае, если в систему залито мало фреона или его нет.

Выявить источник проблем можно и при помощи автосканера. Об особенностях выбора такого устройства мы писали в данном материале. Если была считана ошибка P0530-P0533 (любая из диапазона), то автолюбителю стоит проверить датчики давления фреона. Ошибка P0534 не обязательно указывает на неисправность датчика – проблема кроется в малом объеме фреона в системе. Однако сами устройства могут работать неправильно и при наличии P0534. Вот как может проверить датчики давления неспециалист:

  • Датчик низкого давления. Устройство не должно прозваниваться мультиметром при атмосферном давлении;
  • Датчик высокого давления. Неисправное устройство всегда пропускает сигнал, но для его проверки нужно повысить давление в системе, что сложно сделать без специального оборудования;
  • Датчики-преобразователи. Проверяется при помощи осциллографа при подстановке неисправного устройства для сравнения показателей.

Причин, по которым появляются вышеуказанные ошибки, несколько. Не все они связаны именно с датчиком давления. Если автомобильный кондиционер перестал нормально работать, то водителю стоит обратиться в специализированный автосервис – здешние специалисты быстро найдут причину неисправности. Универсальные сервисы могут поставить неправильный диагноз, а как показывает практика, с кондиционерами они и вовсе не в ладах. Среди основных причин появления ошибок P0530-P0533:

  • Малый объем хладагента в системе или его избыток;
  • Неисправность вентилятора системы охлаждения;
  • Выход из строя датчика давления;
  • Нарушение целостности проводки;
  • Блокировка расширительного клапана;
  • Неисправность блока управления.

Неисправный датчик лучше заменить на новый, хотя стоит отметить, что электронику можно «обмануть» при помощи пары резисторов по 1 каждый. Таким же образом можно выяснить, работоспособен ли имеющийся датчик. Автолюбители поделились методом проверки датчика при помощи обычной батарейки. Дело в том, что пальчиковая батарейка выдает 1,5 V напряжения – это сопоставимо с напряжением сигнала, который передается устройством блоку управления. Для проверки автолюбители подключали батарейку к клемме сигнала на колодке датчика давления через провод и замыкали батарейку на массу. К примеру, на металл кузова. Однако перед этой процедурой проверкой стоит проверить целостность проводки и убедиться в отсутствии утечек фреона.

Выбор нового датчика и экскурс по брендам

Подобрать подходящий датчик давления фреона несложно. Даже если автолюбитель не найдет оригинальное устройство, в качестве замены он может установить универсальный датчик давления кондиционера. Искать его нужно по числу контактов колодки. Но если в приоритете покупка оригинала или качественного аналога, то поиски нужно вести по:

  • VIN-коду транспортного средства;
  • Параметрам транспорта;
  • Номеру запчасти.

Номер может быть выбит на корпусе устройства или пропечатан на наклейке. Если такой информации нет, то у автолюбителя останется 2 варианта: искать по VIN-у или параметрам авто, как-то марке и модели, году выпуска, комплектации. Проверку исправности устройства лучше доверить специалистам, располагающим оборудованием для работы с системами кондиционирования, но вот выбрать датчик автолюбитель может самостоятельно. Если в приоритете покупка аналога, то стоит обратить внимание на продукцию этих фирм:

Датчики вышеуказанных фирм в цене почти догоняют оригиналы. В этом нет ничего удивительного, поскольку тот же Denso является поставщиком на конвейеры автомобильных концернов и вторичному рынку предлагает почти те же оригиналы, но под именем собственного бренда. Более бюджетные варианты для ремонта предлагают фирмы Santech (США), Deppul (Китай), Thermotec (Польша), NRF (Нидерланды). Число компаний, выпускающих или переупаковывающих датчики кондиционеров невелико. Также невысока вероятность натолкнуться на подделку.

Вывод

Датчики давления кондиционера – это специфические компоненты автомобильных систем кондиционирования, о существовании которых могут не знать даже опытные автолюбители. Относительно простое устройство большинства датчиков и небольшое число фирм-производителей, которые по совместительству еще и являются поставщиками на конвейер автоконцернов, должны говорить о том, что устройства имеют большой эксплуатационный ресурс. Но на деле хотя бы один из датчиков давления или единственный в случае некоторых авто может выйти из строя по ходу эксплуатации транспортного средства. Поломка не всегда означает, что кондиционер должен перестать работать. Зачастую наблюдается потеря холодопроизводительности и неадекватная работа системы. Неисправный датчик стоит заменить как можно скорее.

Как проверить датчик давления переменного тока

Датчики давления кондиционирования воздуха, также известные как выключатели переменного тока, отключают систему кондиционирования воздуха автомобиля, когда давление хладагента достигает более низкого предела. Это не только сигнализирует о необходимости перезарядки хладагента, но также спасает компрессор от работы без надлежащей смазки. Если реле давления переменного тока шунтировано, компрессор может замерзнуть из-за недостатка жидкости и смазки, что потребует дорогостоящей работы профессионального механика.

Шаг 1


Включите систему кондиционирования вашего автомобиля при работающем двигателе. Откройте двери автомобиля, не допуская выключения кондиционера. Если кондиционер отключается с перерывами, то реле давления кондиционера или датчик могут работать неправильно.

Шаг 2


Откройте капот вашего автомобиля при работающем кондиционере. Найдите испаритель, который представляет собой блок или компонент типа решетки, соединенный через шланги и трубки от компрессора, который имеет систему ремня и шкива. Почувствуйте две трубки, ведущие от испарителя к брандмауэру. Если трубки не холодные на ощупь, то через них не проходит хладагент, а это означает, что ваш хладагент либо слишком низок, либо датчик давления работает неправильно.

Шаг 3


Проверьте давление в системе кондиционирования воздуха, прикрепив манометр низкого давления из комплекта для заправки хладагента к фитингу низкого давления, расположенному между аккумулятором и компрессором и помеченному заглавной буквой “L”. Согласно автомобилю AA1, в день 80 градусов, манометр низкого давления должен измерять 56 фунтов на квадратный дюйм (фунтов на квадратный дюйм) или выше. Если давление находится на адекватном уровне, значит, ваш датчик давления неисправен.

Шаг 4


Найдите порт OBD II на своем автомобиле, который обычно находится в нескольких футах от рулевой колонки. Многие автомобили имеют порт OBD II ниже и слева от рулевой колонки, в то время как другие модели имеют порт на задней стороне центральной консоли.

Шаг 5


Вставьте сканер OBD II в порт и включите зажигание автомобиля в положение аксессуаров. Любые коды датчиков, которые появляются на сканере OBD II, могут быть считаны непосредственно со сканера, или вы можете посмотреть код на веб-сайте, таком как OBD II Code или AutoZone. Если датчик или переключатель давления кондиционера неисправен, то код OBD II передаст эту информацию вам через сканер.

Снимите датчик давления кондиционера и проверьте электрическое соединение, ведущее к датчику, от электропроводки вашего автомобиля. Прикоснитесь щупами мультиметра к разъему электропроводки и поверните ключ зажигания в положение аксессуаров. Если электрическое соединение датчика работает правильно, показания мультиметра должны составлять от 4,0 до 5,0 вольт.

Предметы, которые вам понадобятся


Кондиционер неисправности, поломки (ч.1) (с. 203)

Много букв, убрал под CUT.
Не зависимо от комплектации – ручной кондей, или клмат-конроль (КК), решение о включении муфты кондея «принимает» ЭБУ. Команду на включение муфты кондея ЭБУ получает от GEM по CAN. От блока управления ручного кондея в GEM эта команда подается по одному проводу, как его сымитировать – ниже; от блока КК в GEM, опять же по CAN. ЭБУ проверяет состояние датчиков давления в системе. На авто с бензиновыми двигателями датчиков два: датчик низкого давления (ДНД) и высокого давления (ДВД). Датчики расположены на трубках, под ними золотники, при из снятии фреон не уходит, ДВД – ближе к носу авто, ДНД – к ближе стенке моторного отсека, к ДВД подходят три провода, к ДНД - два. Других датчиков, включая датчики на испарителе и пр., влияющих на работу ЭБУ в части управления кондеем на FF2 нет. Датчик наружного воздуха, расположенный на рестайле в переднем бампере, на дорестайле – не знаю где, на работу кондея влияния не оказывают.
Датчики внутрисалонной темпы (расположен в бороде?) и датчик солнечной активности (расположен по ценру торпеды?) влияния на работу ЭБУ не оказывают, а влияют на работу блока КК. Это мое утверждение требует уточнения – у меня ручной кондей.
Итак, ЭБУ проверяет замкнутое состояние ДНД и то, что выходное напряжение ДВД находится в пределах от 0,9 до 1,73В (верхнюю границу не проверял, но не ниже 3В, я эти 3В у себя видел и кондей при этом не выключился). Если все так, ЭБУ включает реле R11 в подкапотном блоке предохранителей, а оно включает муфту кондея.
Выключается муфта, когда снимается сигнал на ее включение или размыкается ДНД или напряжение ДВД выходит за следующие рамки: указанных границ снижение выхода ДВД во время работы кондея ниже 0,7В или увеличение выше 4,35В (другие границы, ред. 05.2018) говорит об аварийном снижении или превышении давления в системе. Если давление вернется в нормальные границы – муфта опять включится. В зависимости от выхода ДВД ЭБУ изменяет частоту вращения вентилятора охлаждения двигателя, зависимость прямопропорциональная, линейная ли – не знаю.
Выход ДВД, читай давление в системе, зависит не только от массы фреона, но и от температуры фреона. О связи темпы и давления рассказывал уважаемый YRI121, например, здесь Кондиционер неисправности, поломки (сообщение #16387935) Летом, когда очень жарко, вполне вероятно отключение кондея по причине превышения давления. Зимой кондей, в основном, не включается по причине низкого давления. Но, повторюсь, обо всех этих давлениях ЭБУ судит по выходу ДВД, а не по состоянию к.л. датчиков температуры, снежинки на приборке и т.п. Я, правда, не знаю, выдает ли блок КК команду на включение кондея в ЭБУ при низких температурах внутри салона, которые он, блок КК, измеряет конечно же по датчикам внутри салона. Вот ручной кондей зимой при нажатии кнопки AC команду выдает, лампочка на блоке кондея включается, а муфта – нет.
Муфта включена – на испарителе холдод и количество этого холода зависит от качества и количества фреона в системе а не от состояния каких-либо датчиков. А вот количество холода, которое нужно снять с испарителя и передать в салон и скорость этой передачи – это задача блоков управления кондеем и КК и решают они ее поворотом заслонок и изменением частоты вращения вентилятора отопителя салона.
Электрические связи ДНД и ДВД с ЭБУ, ЭБУ с реле R11, R11 с муфтой проходят через разъем С90 подкапотного блока предохранителей.
ДВД питается от ЭБУ стабилизированными 5В при включении зажигания. 5В к ДВД приходит по желто-фиолетовому проводу от контакта 29 разъема С90 (С90:29), минус по коричнево-белому от С90:32, выход по бело-фиолетовому к С90:19. Как проверить, доходит ли питание до ДВД рассказал уважаемый DemonVarfolomey, процитирую:
цитата:
Датчик давления кондиционера с 3 контактами ( которая стоит на ВД) имеет 3 контакта,
питание
масса
сигнальный выход.
Проверяется следующим образом
1) на заглушенной машине тестером ( в режиме прозвонки цепи -со звуком, если есть) одним щупом касаемся металлической некрашеной детали, а другим щупом начинаем тыкать в каждую дырочку на разьёме, снятом с датчика. В каком зазвенит - там и масса.
2) на заведённой машине( тестер в режиме вольтметра на постоянку) тыкаем в массовый провод одним щупом, а другим тыкаем в по очереди в каждый из 2-х оставшихся контактов на разъёме, снятом с датчика давления. В каком покажет напряжение порядка 6 В - в том и питание. Оставшийся контакт - сигнальный, он и выдаёт сигнал от 0,5В до 4В. ( Если выдаёт, конечно)

Это можно проверить на контактах С90, при включенном зажигании, относительно корпуса, при подключенном разъеме к ДВД:
На С90:29 должно быть +5В;
На С90:32 – 0В;
На С90:19 – от 0,5 до 4В.
От ДНД черно-красный провод идет на корпус, черно-желтый к С90:5. Когда ДНД разомкнут, т.е. давления в системе совсем нет, на С90:5 относительно корпуса присутствует напряжение бортсети (АБ или генератора), когда замкнут - 0В. Проверять нужно не отключая разъем от ДНД, такая проверка выявляет не только отсутствие давления в системе и неисправность самого ДНД, но и упоминавшееся в теме окисление контактов ДНД и его разъема и нарушение связи ДНД с корпусом. Обвести ДНД можно подоткнув проводок от С90:5 на корпус или, отключив разъем от ДНД, перемкнув контакты разъема, напомню, их два, между собой.
На реле R11 от ЭБУ сигнал включения 0В поступает через С90:17. Для проверки реле и самой муфты достаточно, при заведенном авто, подключить контакт С90:17 к корпусу - сымитировать управляющий сигнал ЭБУ. При этом проверяются и предохранители. Реле и муфта включились – сила ОК. При неисправном реле муфту и её предохранитель можно проверить перемкнув два контакта в гнездах под силовые выводы реле в подкапотном блоке предов. Какие – сообразите сами, я не помню.
Можно сымитировать сигнал ДВД в ЭБУ: отключить разъем от ДВД, а к соответствующим контактам С90 подключить потенциометр: выводы полного сопротивления потенциометра подключить к С90:29 и С90:32, движок потенциометра – к С90:19. Крутим потенциометр так, чтобы напряжение на С90:19 относительно корпуса менялось от 0,5 до 5В. Повторюсь, двигатель при этом должен работать, блок кондея (или КК) – выдавать команду включить кондей, ДНД – замкнут. При напряжении на С90:19 выше 0,9-1,73В муфта должна включаться. При дальнейшем увеличении напряжения, увеличиваются обороты вентилятора. При напряжении выше 4,35В муфта должна выключиться, при 5В - вентилятор останавливается и включается вновь, при снижении напряжения ниже 4,85В (ред. 05.2018).
Блок ручного кондея дает команду на включение кондея в GEM по бело-зеленому проводу от контакта 2 своего разъема на контакт 13 разъема С103 (синий малый) GEM нулем. Т.е. там при вкл. зажигании и не включенной лампочке кондея чуть меньше напряжения борсети - 11 или 13В, при включенной лампочке - 0В. При подозрении на исправность блока ручного кондея, можно сымитировать эту команду: подключить указанную цепь к корпусу.

Я намеренно описание включения кондея заканчиваю включением его муфты, т. к. что она, муфта, там дальше делает с компрессором и какие бывают неисправности компрессора – я не знаю. Так же я не знаю, какие неисправности кондея можно определить диагностическим оборудованием (ELM, ELS и пр.). Я ж электрик.

x

Как проверить датчик давления и температуры кондиционера

Климатические устройства в современное время являются обычным повседневным атрибутом квартир, офисов, коммерческих и производственных помещений. Сплит-системы различных производителей и моделей способны охлаждать помещения, увлажнять и очищать воздух. Работоспособность устройства контролируют специальные электронные блоки управления и датчики. На основании полученных данных из устройств, которые измеряют температуру и давление, включается и отключается компрессорная системы.

ОСНОВНЫЕ ТИПЫ ДАТЧИКОВ

Включение и отключение кондиционера может происходить без вмешательства человека. Хватает всего один раз поставить необходимую температуру, и система будет самостоятельно ее поддерживать. Устройства, которые помогают кондиционеру работать в автоматическом режиме, называют датчиками. Их главное предназначение — измерение определенных технологических параметров. Любая модель климатического устройства имеется свой диапазон рабочей температуры, при которой производитель рекомендует включать устройство:

  • режим охлаждения от +18° до +45°C;
  • режим обогрева от -5° до +18°C.

ДАТЧИКИ ТЕМПЕРАТУРЫ КОНДИЦИОНЕРА

Всю систему работы кондиционера задают два основных сенсора: датчик температуры воздуха и испарителя внутреннего модуля. Данные устройства есть в любой стандартной комплектации кондиционеров, даже в бюджетных моделях. Климатические устройства среднего и высокого класса имеют больше термодатчиков. Сенсорное оборудование различается по показателям исполнения и сопротивления. Чаще всего применяются полупроводниковые терморезисторы. Основной принцип работы данных устройств — изменении сопротивления полупроводника в зависимости от показателей температур

Для того, чтобы измерить показателей воздуха внутри помещения и на улице используют устройство в форме капли. Такое устройство (Термодатчик NTS) изготавливается в виде цилиндра. С обратной части устройства есть специальный контактный разъем для того, чтобы подключиться к плате управления, после чего детали соединяют проводом.

Для конкретных сплит-систем, в первую очередь данное устройство подбирается исходя из технических особенностей оборудования. Измерительные приборы устанавливаются во внешнем и внутреннем блоке сплит-системы.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ДАТЧИКА ТЕМПЕРАТУРЫ И ЕГО ЗАМЕНА

Современные сплит-системы имеют функцию самодиагностики. Аппараты способны протестировать собственные узлы, после выявления неисправностей на дисплее появляются соответствующие коды. Неисправность датчика температуры – наиболее частая поломка. В результате вибрации у чувствительных сенсоров могут сбиться настройки. Они сразу теряют способность точно измерять температуру.

ДАТЧИКИ ДАВЛЕНИЯ СПЛИТ-СИСТЕМЫ

Давление хладагента в рабочем режиме влияет на работу всей системы кондиционирования. При повышенных показателях, может возникнуть разрыв трубопровода и протечка, а также уменьшиться скорость охлаждения. На разных частях магистралей на стороне устанавливают измерительные устройства, которые контролируют все технические параметры.

Датчик низкого давления сплит-системы может отключить сплит-систему при недостаточном количестве фреоновой жидкости. Низкое давление, которое вызвано отсутствием хладагента, может повлечь подсосом воздуха. Минимальный показатель давления 0,17 бар. Датчик высокого давления сплит-системы устанавливается в трубопроводе с жидким хладагентом. Он может разорвать контакт при критическом уровне давления свыше 27 бар. Система защищает электродвигатель компрессорного устройства от нежелательных перегрузок.





Оставьте


заявку

Введите данные и мы свяжемся с вами в ближайшее время.

Неисправность датчика давления в системе автокондиционера — Статьи

Функционирование авто кондиционера во многом сходно с работой обычного холодильника бытового назначения. Естественно, за исключением некоторых конструктивных различий между этими двумя приборами. Если упростить, то кондиционер представляет собой герметично закрытый резервуар, который заполненный фреоном и особым маслом.

Как только произойдет нажатие кнопки питания, начинает свою работу электромагнитная муфта. Магнитное поле притянет прижимной диск к шкиву, после чего он придет в движение. Таким образом, свою работу начнет компрессор сжимая фреон. Находящийся под давлением, горячий газ по трубам попадает конденсор. Одновременно с включением компрессора начнет вращаться вентилятор конденсора, который будет охлаждать фреон.

Остывая, газ начнет приходить в жидкообразное состояние. После фильтрации в ресивере-осушителе смесь поступит в испаритель. Трубопровод оборудован терморегулятором, который по своему назначению представляет собой вентиль, а конструктивно - автоматический дроссель, управляющий движением фреона.

Через регулятор фреон поступает в испаритель для охлаждения. Тогда как холодный воздух выдувается в салон автомобиля. После чего фреон снова поступает в компрессор. Так завершается один цикл работы и начинается новый.

Для обеспечения правильного функционирование кондиционера имеются специальные устройства. Датчик низкого давления обеспечивает отключение работы системы в автоматическом режиме при обнаружении недостатка фреона. Иногда необходимой для охлаждения смеси может недоставать или она будет отсутствовать. В результате чего из-за низкого давления возможен подсос воздуха. Чего следует всеми способами избегать.

Датчик высокого давления, наоборот, выключает компрессор при превышении заданного значения. Поскольку высокое давление фреона в кондиционере может вывести из строя всю систему вследствие его физического разрушения. Датчик регулирует работу вентилятора, периодически отключая и включая его.

Назначением датчика температуры служит отключение кондиционера, когда он начнет обмораживаться. Что позволяет избежать ситуации, когда испаритель выходит из строя из-за его деформации наросшим на нем льдом.

На основе вышесказанного следует сделать вывод, что правильная работа датчиков чрезвычайно важна. И необходимо следить за их исправностью, поскольку от того как работает датчик давления кондиционера в конечном счете зависит работа всей системы.

Как проверить датчик давления кондиционера?

Часто автовладельцы, которые оснащены кондиционером, в самый неподходящий момент обнаруживают что он перестал работать. Причиной этому является выход из строя ДВД. Поэтому необходимо проанализировать наиболее часто встречающиеся причины, приводящие к поломке и методы их обнаружения.

Для начала необходимо выяснить, где находится датчик давления кондиционера. После чего следует осмотреть датчик снаружи. Следует обратить внимание на возможное наличие загрязнений и целостности корпуса. Аналогично нужно осмотреть его проводку.

Убедившись, что внешне с проводкой и датчиком все в порядке, важно провести его проверку использовав для этой цели омметр. Детальная схема датчика давления кондиционера не потребуется. В этом случае действия будут следующими:

  1. Отсоединить проводку ДВД.
  2. Выставить на омметре диапазон сопротивления не менее 100 кОм.
  3. Измерить сопротивление.
  4. Сделать заключение об исправности ДВД.

Датчик следует считать исправным если он удовлетворяет условиям:

  • в случае избыточного магистрального давления его сопротивление не менее 100 кОм;
  • при низком давлении сопротивление не более 10 Ом.

В противном случае можно смело считать, что ДВД неработоспособен. Если тестирование показало, что датчик исправен, его следует проверить на наличие короткого замыкания. Для этого достаточно прикоснуться клеммой к выводу ДВД, а другим выводом дотронуться к «массе». Таким образом проверяется срабатывание.

Замена датчика давления кондиционера

Если итоги проведенной проверки показали, что датчик вышел из строя, его необходимо, не откладывая, заменить. Для этого нет надобности привлекать специалиста, дело это несложное и с этим можно справиться самостоятельно в условиях гаража. Для чего следует поступить следующим образом:

  1. Удалить детали конструкции кузова, которые мешают подступиться к датчику.
  2. Отключить его проводку.
  3. Демонтировать сам датчик и установить новый.
  4. Подсоединить проводку.
  5. Установить ранее снятые элементы кузова.

Обычно работа не вызывает трудностей, хотя следует придерживаться нескольких простых рекомендаций как поменять датчик давления кондиционера.

Если неисправность датчика давления в системе кондиционера будет решена путем замены на неоригинальный, необходимо предварительно удостоверится что он полностью соответствует необходимым характеристикам.

Также необходимо убедиться в наличии уплотнительной манжеты, поскольку новые датчики не всегда ей комплектуются. И при необходимости докупить, поскольку имеющиеся с высокой степенью вероятности будет уже порядком потрепана.

Часто бывает так что после того, как произошла замена датчика давления в системе кондиционера, сама система начинает работать только частично. Обычно это свидетельствует о том, что недостает хладагента в системе. Для решения такой проблемы количество хладагента необходимо восполнить. Однако заправку системы лучше всего проводить в условиях автосервиса.

4 признака неисправности реле давления переменного тока, расположение и стоимость замены

Когда становится жарко, вы хотите знать, что кондиционер вашего автомобиля будет работать должным образом. Однако при неисправном реле давления переменного тока охлаждение может стать затруднительным.

Мы смотрим на симптомы неисправного реле давления переменного тока и помогаем вам найти место. Кроме того, в нашем руководстве рассказывается, как проверить неисправное реле давления переменного тока, и обсуждается возможная стоимость замены.

Признаки неисправности реле давления переменного тока
  1. Прерывистое кондиционирование воздуха
  2. Кондиционер перестает работать
  3. Дует теплый воздух
  4. Странные шумы в системе кондиционирования воздуха

Некоторые из этих симптомов легче диагностировать, чем другие. Кроме того, есть несколько кодов неисправностей системы переменного тока, которые могут направить вас в правильном направлении.

Прерывистый кондиционер

Этот признак системы переменного тока может проявляться по-разному. Вы могли заметить, что система запускается и отключается на короткое время. Или это может сработать только изредка, оставляя вас горячим большую часть времени.

В любом случае, когда кондиционер работает только с перерывами, это хороший признак неисправности реле давления переменного тока.Чтобы снова почувствовать себя комфортно, вам нужно будет заменить переключатель.

СВЯЗАННЫЕ: 9 причин, по которым кондиционер вашего автомобиля не дует холодным воздухом

Кондиционер перестает работать

Что может быть хуже, чем прерывистая работа кондиционера? А когда он вообще перестанет работать? Если ваш кондиционер не работает, возможно, неисправен датчик реле давления хладагента.

Однако система кондиционирования воздуха состоит из множества компонентов, поэтому ваша проблема может заключаться в совершенно другом.

Дует теплый воздух

Когда вы включаете кондиционер, вы ожидаете, что почувствуете, как выходит холодный воздух. Однако, когда реле давления переменного тока выходит из строя, вы можете получить только теплый воздух.

Однако эта проблема также вызвана низким уровнем хладагента, который следует регулярно проверять.

Странные шумы в системе кондиционирования воздуха

Если компрессор выключается и включается, вы услышите какие-то странные звуки.Это будет звучать так, как будто при обычном включении компрессора происходит щелчок, за исключением того, что воздух не работает с ним.

Слушайте отчетливые щелчки, говорящие о том, что переключатель включает и выключает компрессор.

СВЯЗАННЫЙ: 6 симптомов неисправного компрессора переменного тока

Расположение реле давления переменного тока

Реле давления переменного тока расположены по обе стороны от блока переменного тока. Вы найдете один переключатель на высокой стороне, а другой - на нижней.

Реле низкого давления находится перед компрессором кондиционера, а реле высокого давления находится после компрессора.

Большинство реле давления переменного тока находится в моторном отсеке, но некоторые производители размещают их в другом месте. Заглянув в руководство по обслуживанию, вы найдете подходящее место для вашей модели.

Функция реле давления переменного тока

Реле давления переменного тока обеспечивает контроль безопасности в системе. Он отвечает за мониторинг уровней хладагента как на стороне низкого, так и на стороне высокого давления кондиционера.

Вот почему на вашем автомобиле есть два отдельных реле давления переменного тока. Один контролирует сторону высокого давления, а другой оценивает аспекты низкого давления.

Реле низкого давления гарантирует, что давление никогда не падает слишком низко. Эта проблема возникает при возникновении утечки. Когда компрессор кондиционера откачивает хладагент без нужного давления, это может привести к значительному повреждению компрессора, что приведет к увеличению затрат на ремонт.

Реле высокого давления переменного тока отслеживает любые блокировки в системе, которые могут привести к повышению давления.Если давление будет слишком высоким, в системе может произойти взрыв. Вот почему переключатель сообщает системе, что необходимо отключить питание кондиционера, чтобы давление больше не нарастало.

Как видите, оба этих переключателя работают как датчики безопасности, защищая от опасности не только систему переменного тока, но и вас и ваших пассажиров.

Как проверить реле давления переменного тока
  1. Включите кондиционер
  2. Почувствуйте трубки конденсатора
  3. Проверьте давление переменного тока
  4. Сканируйте коды неисправностей
  5. Проверьте электрические соединения

Если у вас есть некоторые базовые знания в области механики, вы можете выполнить следующие шаги диагностики реле давления переменного тока, чтобы что происходит.

Включите кондиционер

Оставьте двигатель работать и включите кондиционер на полную мощность. Убедитесь, что у вас открыты окна, чтобы воздух не циркулировал сам по себе.

Первый признак неисправности реле давления кондиционера - периодическое отключение системы. Этого не должно происходить с широко открытыми окнами.

Почувствуйте трубки конденсатора

Откройте колпак и найдите конденсатор. Это решетчатый или блочный компонент, который соединяется с компрессором с помощью трубок и шлангов.Он также содержит систему ремня и шкива.

Почувствуйте, как обе трубки выходят из конденсатора и движутся к брандмауэру. Они должны быть холодными на ощупь, потому что через них должен течь хладагент.

Если одна из трубок не холодная, значит, по трубопроводу не движется хладагент.

СВЯЗАННЫЙ: 5 симптомов неисправного автомобильного конденсатора кондиционера

Проверка давления переменного тока

Используйте набор манометров кондиционера для проверки адекватных уровней с обеих сторон. Вы прикрепите манометр низкого давления к штуцеру низкого давления и наоборот.

На стороне низкого давления вы должны увидеть показания около 30 фунтов на квадратный дюйм, когда температура снаружи составляет 90 градусов или меньше. Сторона высокого давления должна быть примерно вдвое выше температуры окружающей среды с добавленными 50 фунтами на квадратный дюйм.

Если низкое или высокое давление отключено, это более серьезная проблема с системой.

Поиск кодов неисправностей

Имея порт OBDII на вашем автомобиле, вы можете использовать сканер кода для проверки кодов неисправности.Вы также можете использовать сканер кода для удаления кодов после устранения проблемы.

Если у вас нет сканера кода двигателя, подумайте о том, чтобы зайти в местный магазин автозапчастей, где они могут предложить эту услугу бесплатно.

Проверка электрических соединений

Снимите датчик давления и проверьте соединение с датчиком от электрического жгута. Убедитесь, что ваш ключ включен в место для аксессуаров.

Когда электрическое соединение работает должным образом, мультиметр будет показывать между 4.0 и 5,0 вольт.

Стоимость замены реле давления переменного тока

Средняя стоимость замены реле давления переменного тока составляет от 50 до 300 долларов. Чтобы купить реле давления переменного тока, вы, вероятно, потратите от 20 до 100 долларов, в то время как оплата труда может стоить от 30 до 200 долларов, в зависимости от того, насколько сложно добраться до датчиков.

Признаки неисправного или неисправного реле давления переменного тока

Реле давления переменного тока - это предохранительный выключатель, который устанавливается на стороне высокого и низкого давления системы кондиционирования воздуха.Он контролирует давление хладагента на соответствующей стороне системы. Есть реле давления на стороне высокого и на стороне низкого давления, и оба они служат для контроля системы на предмет сбоев давления, которые могут повредить компрессор.

При слишком низком давлении компрессор может выйти из строя из-за низкого уровня масла. Когда он слишком высокий, компрессор может перегреться и выйти из строя. В зависимости от того, на какой стороне системы установлен датчик, когда давление поднимается слишком высоко или падает слишком низко, переключатель отключает компрессор, чтобы предотвратить повреждение.Поскольку реле давления служат для защиты компрессора и остальной системы от повреждений, они играют важную роль для правильного функционирования и срока службы системы переменного тока, поэтому их следует заменить, если они вызывают проблемы. Когда они начинают выходить из строя, они обычно проявляют несколько симптомов, которые предупреждают водителя о потенциальной проблеме.

1. Система переменного тока быстро включается и выключается

Неоднократное включение и выключение является частью нормальной работы системы переменного тока.Бывают периоды, когда кондиционер отключается, например, когда была достигнута надлежащая температура и давление соответствующее. Однако, если система циклически включается и выключается очень часто или быстрее, чем обычно, это может быть признаком того, что переключатель цикла не работает должным образом.

2. Невозможно охладить машину

При выходе из строя одного из реле давления переменного тока системе будет сложно поддерживать давление, необходимое для правильной работы. Если давление не соответствует норме, система кондиционирования не сможет производить холодный воздух, необходимый для надлежащего охлаждения кабины.Вы можете заметить, что для достижения правильной температуры в кабине требуется больше времени, чем обычно, или может даже не получиться достичь нужной температуры.

3. Компрессор не включается

Поскольку реле давления контролируют функцию включения / выключения компрессора кондиционера, отказ переключателя может вообще помешать компрессору кондиционера работать. Компрессор - это то, что прокачивает хладагент по всей системе. Если он не работает, система не сможет работать и не сможет производить холодный воздух.

Поскольку реле давления переменного тока играют жизненно важную роль в обеспечении надлежащей работы и срока службы системы переменного тока, любые проблемы с ними должны быть немедленно устранены, чтобы гарантировать целостность системы. Если вы подозреваете, что один из ваших переключателей переменного тока неисправен или выходит из строя, обратитесь к профессиональному специалисту YourMechanic для его диагностики. При необходимости они смогут заменить ваше реле давления переменного тока, чтобы вы могли убедиться, что система продолжает работать правильно.

❤️ Как самостоятельно подключить 3-проводный переключатель давления переменного тока ❤️

При покупке автомобиля следует учитывать множество факторов.Это удобно? Это безопасность автомобиля? Это мощность двигателя? Большинство людей выбирают комфорт превыше всего, что вполне понятно. Одна вещь, которая способствует комфорту владельцев автомобилей и водителей, когда они находятся в автомобиле, - это кондиционер. Нельзя игнорировать кондиционер, особенно летом, когда вы действительно чувствуете тепло и можете погулять в машине во время путешествия. Но, помимо того, что вы чувствуете себя комфортно, знаете ли вы, что у кондиционера есть еще кое-что, что также будет способствовать повышению производительности двигателя.За системой кондиционирования воздуха отвечает переключатель давления переменного тока. Все в порядке, реле давления работают отлично. Но может наступить время, когда вы обнаружите некоторые неисправности переключателей, из-за которых в машине будет очень неудобно. Самостоятельное переключение 3-проводных переключателей давления переменного тока может помочь устранить это неудобство.

Авторемонт стоит ДОРОГОЙ


Но прежде чем мы перейдем к этому, вам нужно знать несколько вещей о системе переменного тока и реле давления.

По определению, реле давления переменного тока - это предохранительный выключатель, расположенный за системой кондиционирования воздуха. В системе есть два реле давления, а именно реле давления на стороне высокого и реле давления на стороне низкого давления, оба контролируют систему кондиционирования на случай возникновения проблем с давлением, которые, в свою очередь, могут повредить компрессор. Также реле давления контролирует хладагент, который также отвечает за снижение температуры в автомобиле.

Еще одно предназначение реле давления - обеспечить правильную работу системы переменного тока.Реле давления отвечают за защиту системы кондиционирования воздуха от повреждений. Система состоит из пяти основных частей, которые играют важную роль для того, чтобы весь хадд работал безупречно. Эти пять а именно следующие:

  1. КОМПРЕССОР

Эта часть всей системы кондиционирования, бесспорно, самая важная часть целого. Холодный воздух, которым вы наслаждаетесь в автомобиле, является побочным продуктом компрессора.Как оно это делает? По сути, работа компрессора заключается в создании давления в хладагенте для охлаждения воздуха. Он перемещает воздух в конденсатор. Он также имеет несколько функций, включая определение температурных сдвигов в автомобиле и вне его, а также мониторинг температуры внутри автомобиля.

  1. КОНДЕНСАТОР

Конденсатор в основном известен своим прозвищем «мин-радиатор», так как он расположен рядом с радиатором.Компрессор работает вместе с конденсатором. В то время как компрессор выполняет свою работу по оказанию давления на хладагент, конденсатор регулирует температуру и давление хладагента. Еще одна особенность этого компонента заключается в том, что конденсатор также отвечает за перемещение уже вентилируемого жидкого хладагента в аккумулятор.

  1. АККУМУЛЯТОР / ПРИЕМНИК ИЛИ ОСУШИТЕЛЬ

Аккумулятор не входит в стандартную комплектацию некоторых автомобилей, но он также является важным компонентом системы кондиционирования воздуха.Аккумулятор / ресивер или осушитель служат для отделения газа от жидкости в системе. Эта часть работы очень важна, поскольку компрессор не предназначен для работы с жидкостями. Он испортится, если в нем окажется жидкость. Также аккумулятор говорит сам за себя. Накапливает излишки хладагента. Он фильтрует мусор и удаляет влагу из системы, регулируя хладагент, поступающий в испаритель.

  1. КЛАПАН ТЕРМИЧЕСКОГО РАСШИРЕНИЯ

Этот компонент также известен как диафрагма.Он расположен между конденсатором и испарителем. Он работает вместе с конденсатором для контроля давления. Это гарантирует, что в испаритель попадут только безопасные хладагенты.

  1. ИСПАРИТЕЛЬ

Этот компонент привлекает больше внимания, чем большинство компонентов, которые работают за кондиционером. Испаритель расположен сразу за приборной панелью и охлаждает воздух хладагентом, который, в свою очередь, вдувается в салон автомобиля.

Как проверить 3-проводное реле давления переменного тока?

В отличие от других систем в автомобиле, система кондиционирования воздуха имеет чувствительную часть, которая может дорого обойтись в долгосрочной перспективе, если она начнет выходить из строя. может быть довольно проблематичным, если его не отмечать. Так как же проверить или перескочить 3-проводное реле давления переменного тока? К счастью, вам не нужно быть всезнайкой или экспертом в своем деле, чтобы иметь возможность отремонтировать выключатель переменного тока.Есть простые способы, которыми вы можете сделать все самостоятельно, чтобы кондиционер снова работал. Заинтересованы? Читать дальше.

Во-первых, тестирование. Как узнать, что ваш переключатель давления переменного тока неисправен?

Поиск и устранение неисправностей охватывает большую часть владения автомобилем. Если вы делаете все это самостоятельно, существует множество видимых источников, чтобы узнать, что с вашей машиной что-то не так. Когда система кондиционирования воздуха начинает выходить из строя или дает сбой, она обычно подает сигналы или симптомы, которые затем можно устранить, чтобы узнать, что случилось с вашим автомобилем.Таким образом, вы можете легко определить, что вам нужно сделать, чтобы немедленно решить проблемы, чтобы избежать дальнейшего повреждения автомобиля. Вот некоторые из симптомов, на которые следует обратить внимание, чтобы проверить реле давления переменного тока:

  1. СИСТЕМА ВКЛЮЧЕНИЯ И ВЫКЛЮЧЕНИЯ ПЕРЕМЕННОГО ТОКА

Обычно кондиционер выключается, когда достигает идеальной температуры для автомобиля. Дефектные системы переменного тока обычно сталкиваются с этой дилеммой, когда кондиционер начинает отключаться через короткие промежутки времени.Если это часто случается во время поездок, вы можете сделать верное предположение, что-то не так с системой.

  1. ОХЛАЖДЕНИЕ ВЫКЛЮЧЕНО

Если одно из реле давления неисправно, вся система не сможет выполнять свою задачу по производству холодного воздуха. Если это не так, вы можете заметить, что автомобилю требуется больше времени для охлаждения, что будет означать, что существует определенная проблема, которую необходимо решить с автомобилем.

  1. КОМПРЕССОР С ПОДВИГОМ

Непрерывное переключение между включением и выключением компрессора кондиционера может привести к отказу переключателя, что может помешать оптимальному функционированию компрессора кондиционера или, что еще хуже, он может вообще не работать. Компрессор отвечает за распределение хладагента по всей системе, и, поскольку эти проблемы начнут возникать, система кондиционирования воздуха не сможет оказывать услуги, которые она должна оказывать на весь двигатель.

Перепрыгивание реле давления также имеет свои недостатки, так как это может привести к поломке компрессора. Поэтому вы должны учитывать вышеупомянутые симптомы, прежде чем решите начать прыжок. Как только вы сможете обнаружить эти симптомы в системе кондиционирования воздуха, вы можете начать переключаться на 3-проводное реле давления переменного тока. Это некоторые из простых процедур, которые вы можете применить к системе переменного тока двигателя самостоятельно, чтобы успешно переключить реле давления.

  1. На первом этапе нужно что-то сделать с предохранителем PCM или модулем управления силовой передачей. PCM - это часть часового механизма в очень ценном двигателе. Кроме того, замена стоит дорого. Модуль управления трансмиссией - это часть, контролирующая многие рабочие процессы в транспортном средстве, такие как система зажигания, выхлопная система, топливные функции и тому подобное. Это также как-то связано с системой автоматической трансмиссии, используемой в большинстве автомобилей в наши дни. Будьте осторожны при извлечении предохранителя.Как только он выйдет из строя, вы можете приступить к небольшому необходимому ремонту.

  1. Следующее, что вам нужно сделать, может показаться немного сложным. Но самое важное, что нужно помнить, - это цифры, напечатанные на AC, так как это поможет вам, какие провода соединять друг с другом. Обойдите 3-проводное реле давления переменного тока через B1 - B4. Это поможет вашему компрессору поддерживать исправную работу.

  1. Шаг третий не такой сложный, но тонкий.Если вы не выполнили первые шаги, упомянутые выше, сделайте это, так как переход к третьему шагу без выполнения первого и второго шагов может привести к повреждению компрессора. Если вы внимательно следовали инструкциям, третий шаг - подключить разъемы для зарядки. После этого немного отодвиньтесь и дождитесь завершения заряда и заполнения охлаждающей жидкости.

  1. По завершении зарядки откройте газовые клапаны. Тогда вы сможете насладиться фиксированным кондиционером и получить комфорт хорошо работающей системы переменного тока.

Можно ли обойти реле высокого давления переменного тока?

Чтобы просто ответить на этот вопрос, да, вы можете обойти реле высокого давления переменного тока. Но сначала определите причину, по которой вы это делаете. Убедитесь, что вы собираетесь обойти правильную проблему только временно, тогда вы можете продолжить и заменить ее. После обхода реле высокого давления переменного тока могут возникнуть проблемы, которые могут быть вызваны плохой работой двигателя вентилятора конденсатора.Так как же обойти переключатели высокого давления на кондиционере? Вы можете делать простые вещи, например: (1) просто найти реле давления кондиционера и убедиться, что отрицательные кабели аккумуляторной батареи отключены; (2) снимите переключатели - электрический разъем переключателя и переключатель высокого давления; (3) вставьте новый выключатель, переустановите выключатель электрического разъема, который вы отключили на втором шаге, и снова подсоедините отрицательный кабель аккумуляторной батареи; (4) последнее, что нужно сделать, это проверить AC.

Как переключить реле низкого давления?

Причина срабатывания реле низкого давления - проверка цепи.Что делает реле низкого давления? Реле низкого давления системы кондиционирования воздуха в двигателе - это реле, не позволяющее реле распределять мощность на компрессор кондиционера. Всегда помните о том, что не следует переключать реле низкого давления при работающем двигателе. Если вы это сделаете, вы сможете сделать это всего несколько секунд. Это действие может привести к повреждению компрессора. Чтобы переключить реле низкого давления, запустите двигатель, а затем установите элементы управления на максимум.Отсоедините разъем, защелкнутый на переключателе велосипедного режима, затем подключите два порта с гнездом на снятом разъеме. Понаблюдайте за компрессором и посмотрите, работает ли он.

Заключение

Система кондиционирования воздуха или система кондиционирования воздуха в двигателе вашего автомобиля во многом связана с комфортом, который хотят испытать водители и водители во всем мире. Представьте себе, что вы отправляетесь в долгий отпуск под палящим солнцем без кондиционера, чтобы поддержать вас прохладным бризом в салоне автомобиля против влажной погоды, что не является приятным зрелищем или веселым приключением.Но если вы освоите эти инструкции о том, как вы будете прыгать, реле давления кондиционера наверняка поможет вам в ваших пунктах назначения. Есть несколько причин, по которым переключение реле давления переменного тока может быть для вас правильным решением.

Перед тем, как что-либо делать, убедитесь, что вы тщательно выполняете поиск неисправностей в двигателе. Все сводится к тому, что у вас зоркий взгляд и много усилий, чтобы позаботиться о своей поездке. Вы не должны упускать из виду симптомы неисправной системы кондиционирования, которые показывает двигатель.Вам не обязательно быть экспертом или механиком, чтобы быстро ремонтировать вашу машину. Но вы должны быть осторожны с вашим вмешательством в систему охлаждения автомобиля, так как это может стоить вам компрессора. Тем не менее, у вас есть выбор: справиться с этим самостоятельно или передать дело механику. Идти к профессионалам тоже удобно. Но первое приносит большее удовлетворение, не правда ли?

Реле давления переменного тока

: все, что вам нужно знать

Реле давления переменного тока отвечает за управление активацией компрессора, чтобы избежать его повреждения из-за очень высокого или очень низкого давления.

Авторемонт стоит ДОРОГОЙ


Компрессор получает сигнал от переключателя для остановки работы, когда в системе очень низкое или очень высокое давление. Когда давление очень высокое, компрессор может выйти из строя из-за перегрева. Когда давление очень низкое, компрессор может быть поврежден из-за низкого уровня масла.

Если вы заметили, что система кондиционирования не работает, не дует холодный воздух, компрессор не работает или система переменного тока очень часто включается и выключается, то это признак того, что вам необходимо заменить реле давления переменного тока.

Если вы заменили реле давления самостоятельно, вы могли бы значительно сэкономить на трудозатратах, поскольку сама деталь очень дешевая. Однако вам необходимо хорошо понимать взаимосвязь между давлением, температурой и объемом хладагента.

В этой статье мы дадим вам подробное объяснение роли реле давления переменного тока, симптомов неисправного реле давления переменного тока, ожидаемых затрат на замену реле давления и того, как заменить его самостоятельно.

Что такое реле давления переменного тока?

Реле давления переменного тока отвечает за контроль давления. Когда давление компрессора достаточно для безопасной работы, если реле давления переменного тока выходит из строя, компрессор не получит сигнал о запуске, и, следовательно, в вашем автомобиле не будет работающего кондиционера.

В каждом автомобиле есть два реле давления, одно на стороне высокого давления и одно на стороне низкого давления.

Оба переключателя важны для защиты компрессора от повреждения. Если компрессор работает при низком давлении, компрессор будет поврежден из-за низкого уровня масла. С другой стороны, если компрессор работает под высоким давлением, он будет поврежден из-за перегрева.

Обычно выключатели переменного тока выключают компрессор, если давление становится слишком высоким или слишком низким, чтобы предотвратить его повреждение.

Каковы симптомы неисправного реле давления переменного тока?

Есть несколько симптомов, связанных с неисправным реле давления переменного тока.Некоторые симптомы встречаются очень часто, а другие встречаются реже. Хотя вы можете подтвердить проблему переменного тока, прочитав коды неисправностей, вот некоторые из общих симптомов неисправности реле давления переменного тока:

  1. Система переменного тока не включается :

Как мы упоминали ранее, реле давления переменного тока предназначено для защиты компрессора от повреждения очень высоким или очень низким давлением.

В ситуациях, когда переключатель давления поврежден, переключатель может вынудить компрессор сработать.Таким образом, холодный воздух не будет выталкиваться из системы кондиционирования.

Если компрессор не получает показания давления от реле давления переменного тока, каждый раз, когда вы пытаетесь включить систему переменного тока, система переменного тока не будет работать.

  1. Система переменного тока не работает постоянно :

В нормальных условиях система переменного тока будет периодически включаться и выключаться, чтобы поддерживать желаемую температуру. Например, кондиционер будет продолжать работать до тех пор, пока не будет достигнута желаемая температура, и сразу же выключится.Затем он запустится снова, когда температура станет выше, чем установлено для переменного тока.

Однако, если вы заметили, что система переменного тока включается и выключается чаще, это признак неисправности реле давления переменного тока.

  1. Система переменного тока не может охладить автомобиль :

Если реле давления неисправно, система кондиционирования не сможет охлаждать автомобиль до желаемой температуры. Компрессор не распознает уровень давления, и кабине потребуется больше времени для достижения желаемой температуры, чем обычно.

Во многих случаях неисправного реле давления система переменного тока вообще не достигает желаемой температуры.

  1. Компрессор не работает :

Реле давления переменного тока отвечают за включение и выключение компрессора. Если переключатели неисправны или работают неправильно, компрессор вообще не будет работать.

Компрессор отвечает за то, чтобы вся система кондиционирования выполняла свою работу, прокачивая хладагент через систему.

Если компрессор не работает, хладагент не будет проходить через систему кондиционирования, и, следовательно, система переменного тока перестанет работать.

Общие коды OBD для неисправного реле давления переменного тока.

Прежде чем вы решите заменить реле давления переменного тока в вашем автомобиле, вам необходимо убедиться, что проблема с переменным током исходит от реле давления переменного тока, а не из-за каких-либо других проблем с проводкой.

Один из лучших подходов - использовать бортовую диагностическую систему (OBD) и считывать код ошибки.Вот некоторые из распространенных кодов ошибок OBD, которые связаны с неисправным реле давления переменного тока:

  1. P0745 :

В этой ошибке говорится: «Неисправность соленоида регулирования давления», что ясно указывает на необходимость замены управляющего переключателя.

В этой ошибке говорится: «Электромагнитный клапан регулирования давления работает или не работает». Это означает, что вам также необходимо заменить переключатель.

Эта ошибка говорит: «Электромагнитный клапан регулирования давления заедает», в этом случае также необходимо заменить переключатель.

В этой ошибке говорится: «Электромагнитный клапан регулирования давления». Хотя эта ошибка может указывать на проблему в реле давления, перед заменой переключателя необходимо проверить электропроводку.

Эта ошибка говорит об этой ошибке «Электромагнитный клапан регулирования давления прерывистый», и вам также необходимо проверить электрическую проводку перед заменой реле давления.

Другие коды ошибок могут быть связаны с неисправным реле давления переменного тока. Однако вам необходимо проверить соединение проводки, давление хладагента, прежде чем принимать решение о замене реле давления. Примеры таких ошибок:

  1. P0530: Неисправность цепи датчика давления хладагента кондиционера
  2. P0531: Диапазон / рабочие характеристики цепи датчика давления хладагента кондиционера
  3. P0532: Низкий уровень входного сигнала цепи датчика давления хладагента кондиционера
  4. P0533: Высокий входной сигнал цепи датчика давления хладагента кондиционера

Сколько стоит замена реле давления переменного тока?

Замена реле давления в автомобиле значительно зависит от марки, модели и года выпуска.

В автомобильном мире стоимость ремонта делится на затраты на запчасти и затраты на рабочую силу. Реле давления переменного тока - одна из относительно дешевых деталей. В среднем рассчитывайте платить от 20 до 100 долларов только за запчасти.

Однако стоимость становится намного выше, если вы включите стоимость рабочей силы, особенно если вы ремонтируете его в автосалоне, а не в местной автомастерской. Стоимость рабочей силы для замены реле давления переменного тока может варьироваться от 30 до 200 долларов в некоторых дилерских центрах.

Вот почему рекомендуется заменить реле давления переменного тока самостоятельно, если у вас есть какие-то механические навыки. Просмотр некоторых видео на YouTube по той же теме может заполнить пробел в знаниях и помочь вам заменить его самостоятельно.

Хотя вышеупомянутая сумма является приблизительной стоимостью ремонта реле давления, этот вид ремонта обычно выполняется в рамках других более сложных ремонтов.

Например, вот некоторые из обычных ремонтов, связанных с заменой реле давления переменного тока:

  • Замена ГБЦ
  • Замена крышки трамблера
  • Замена амортизатора подвески или пробил
  • Замена ремня ГРМ
  • Замена датчика рыскания
  • Замена переключателя включения стояночного тормоза
  • Замена центральной тяги рулевого управления
  • Замена выключателя электродвигателя вентилятора

Как заменить реле давления переменного тока?

Замена реле давления переменного тока - один из самых простых способов ремонта автомобиля.Если у вас есть какое-то понимание механики, рекомендуется сделать это самостоятельно. Замена реле давления переменного тока может сэкономить вам много денег на трудозатратах, особенно если вы решили отремонтировать его в дилерском центре.

Хотя самостоятельно заменить реле давления переменного тока несложно, вы должны хорошо понимать взаимосвязь между давлением, температурой и количеством хладагента. Это связано с тем, что вам нужно избегать чрезмерной или недостаточной зарядки системы переменного тока, что является общей проблемой для многих домашних мастеров.

Хотя процесс замены может отличаться в зависимости от марки, модели и года автомобиля, есть несколько простых шагов, которые вы можете выполнить, чтобы заменить реле давления переменного тока:

  1. Найдите расположение датчика давления : Расположение датчика давления зависит от марки, модели и года выпуска автомобиля. Кроме того, он отличается, если вы хотите заменить реле высокого или низкого давления.

Как правило, датчики давления можно найти либо перед конденсатором переменного тока, либо в моторном отсеке.

Расположение переключателей высокого и низкого давления можно определить по напорным трубопроводам. Обычно трубопроводы высокого давления больше, чем трубопроводы малого давления. Поэтому, если вы хотите заменить реле высокого давления, ищите большие трубы под капотом и следуйте этим линиям, чтобы найти датчик давления.

С другой стороны, реле низкого давления переменного тока может быть расположено по небольшим трубкам под капотом.

Если вы собираетесь заменить датчик высокого давления, он обычно находится под конденсатором, и будьте готовы снять некоторые детали до того, как дойдете до переключателя.

  1. Отсоединить минусовой провод аккумуляторной батареи :

Во многих случаях ремонта автомобиля необходимо отсоединять отрицательный провод аккумуляторной батареи. Таким образом, вы предотвратите короткое замыкание на землю и, следовательно, предотвратите получение травм и предотвратите серьезные повреждения электрической системы.

Имейте в виду, что при отсоединении отрицательного провода от аккумуляторной батареи вы можете потерять данные радио и комбинации приборов.

  • Снимите электрический разъем:

С помощью гаечного ключа попробуйте ослабить переключатель и осторожно его вывинтить.

Некоторые переключатели могут застрять на месте, так как они находятся там очень долгое время. В этом случае вам может потребоваться добавить WD-40 или 5-56 и оставить деталь на месте на пару часов. Добавление WD-40 или 5-56 может помочь ослабить переключатель и облегчить его снятие.

Если вы решили сильно надавить и попытаться оторвать выключатель, это может привести к поломке труб и серьезному повреждению системы. Эти повреждения могут потребовать гораздо более высоких затрат на ремонт, чем замена неисправного реле давления переменного тока.

Еще одно важное замечание: на некоторых автомобилях контрольное значение может быть подключено к реле давления переменного тока. Если вы попытаетесь снять переключатели этого типа, вы можете увидеть, как из них вытекает хладагент.

Следовательно, вам необходимо проконсультироваться с руководством по эксплуатации транспортного средства или обратиться к заводскому ремонту, чтобы убедиться, что на вашем автомобиле обратный клапан подключен к реле давления или нет.

  1. Установить новое реле давления переменного тока :

теперь установите новый датчик давления в правильное место. Обязательно затяните его надлежащим образом с помощью динамометрического ключа и смажьте уплотнения непосредственно перед их установкой.

  • Установите на место снятые детали:

Если вам пришлось снять некоторые другие детали для установки реле давления переменного тока, пора переустановить эти детали.

Как часто следует заменять реле давления переменного тока?

Как правило, реле давления переменного тока не требует замены в течение всего срока службы вашего автомобиля.

Однако более частое использование системы переменного тока может сократить срок службы реле давления переменного тока.

Следовательно, нет рекомендаций относительно того, как часто нужно заменять реле давления, и он просто заменяет его при необходимости.

Заключение

Реле давления переменного тока очень важны для функционирования системы переменного тока. Если вы заметили какую-либо проблему с реле давления переменного тока, вам необходимо немедленно устранить ее, чтобы избежать высоких затрат на ремонт всей системы переменного тока.

Если вы заметили какой-либо из симптомов неисправности реле давления переменного тока, вам необходимо обратиться к профессиональному механику для диагностики автомобиля. Механик может подтвердить симптомы и при необходимости заменить переключатели.Таким образом, у вас может быть очень хорошо работающая система кондиционирования воздуха.

Расположение реле низкого давления переменного тока и способ его замены

Первое и самое важное, что вам нужно знать, прежде чем мы перейдем к расположению реле низкого давления переменного тока, - это то, что это такое на самом деле и для чего он нужен.

Что такое реле низкого давления переменного тока?

Реле низкого давления переменного тока

Реле давления переменного тока - это переключатель, который используется для обеспечения безопасности. Он устанавливается как на нижней, так и на верхней сторонах системы кондиционирования воздуха и предназначен для измерения давления хладагента, который используется в системе с обеих сторон системы.

Как я уже упоминал, с каждой стороны установлено по два переключателя; высокий и низкий. Тот, что находится на стороне высокого давления, называется реле высокого давления, а тот, который находится на стороне низкого давления, называется реле низкого давления.

Что делает реле низкого давления переменного тока и почему это важно?

Реле низкого давления переменного тока

Реле низкого давления переменного тока предназначено для измерения отказов давления в системе и их своевременного выявления, потому что, если отказы давления не будут своевременно устранены, это может привести к повреждению компрессора.

Когда давление слишком низкое, которое может быть измерено реле низкого давления переменного тока, тогда компрессор находится в опасности, потому что он работает с низким содержанием масла, и аналогично, если давление высокое, которое измеряется датчиком высокого давления переменного тока. реле давления, компрессор может работать слишком сильно, что может привести к перегреву и возгоранию.

В любом случае, когда давление слишком высокое или слишком низкое, соответствующее реле давления переменного тока отключает систему переменного тока и таким образом предохраняет компрессор от повреждения.

Как видите, реле давления переменного тока очень удобны, когда дело доходит до экономии и продления срока службы компрессора. Поэтому важно заменить любой из переключателей, если они вызывают проблему.

Для этого вам нужно будет знать, как определить, вызывает ли переключатель проблемы, и как после того, как вы его определили, как исправить или заменить, для чего вам нужно будет знать его точное местоположение в системе кондиционирования воздуха.

Читайте также: Обзор опоры для шлангов для фургонов Best RV

Где находится переключатель низкого давления переменного тока, расположенный в системе кондиционирования:

Где находится переключатель низкого давления переменного тока

Есть два реле давления, расположенные на каждом Air Система кондиционирования.Один - следить за высоким давлением, а другой - за низким.

Расположение этих переключателей зависит от машины и модели, а также от переключателя, который неисправен и который вы пытаетесь заменить.

Оба этих датчика в основном расположены либо в моторном отсеке, либо под передней частью, либо на конденсаторе кондиционера. В этой статье мы рассмотрим только расположение реле низкого давления переменного тока.

Датчик низкого давления переменного тока расположен на линии, которая проходит от компрессорного компонента системы через испаритель или брандмауэр системы до конденсатора на стороне низкого давления системы кондиционирования воздуха.

Если вы пытаетесь заменить датчик, знайте, что шланги R 134-a, используемые для подзарядки, подходят только через сервисный порт на стороне низкого давления на всех автомобилях R1 - 34a и других транспортных средствах, а также на автомобилях или транспортных средствах R-12. которые были преобразованы в R-134a.

Итак, если вы не знаете, где расположен конденсатор системы кондиционирования воздуха, то это радиатор, расположенный между решеткой автомобиля и радиатором охлаждения двигателя. Там вы можете найти реле низкого давления переменного тока.

Как узнать, что ваше реле низкого давления переменного тока не работает должным образом?

Неисправность реле низкого давления переменного тока

Есть несколько способов определить, когда реле низкого давления переменного тока не работает. Здесь мы упомянули три наиболее распространенных способа, которые легко заметить, чтобы вы знали, что реле низкого давления переменного тока необходимо заменить.

Система кондиционирования воздуха быстро включается и выключается?

Как мы обсуждали ранее, реле низкого давления переменного тока отключает систему кондиционирования воздуха при слишком низком давлении.Поэтому, если ваша система переменного тока отключается каждый раз, когда вы пытаетесь ее включить, возможно, переключатель низкого давления переменного тока не работает должным образом.

Хотя то же самое происходит при слишком высоком давлении, когда реле высокого давления переменного тока отключает систему, поэтому важно убедиться, какой из двух переключателей, реле низкого давления переменного тока или реле высокого давления переменного тока. - реле давления необходимо заменить.

Читайте также: 10 Обзор лучших катушек зажигания

Автомобиль не охлаждается должным образом:

Автомобиль не охлаждается должным образом

Как мы уже говорили вам ранее, возможно, что один из двух переключателей, переключатель низкого давления или реле высокого давления не работает, когда система быстро выключается после включения.Следовательно, также важно определить, какой из двух переключателей неисправен.

Если реле низкого давления переменного тока не работает должным образом, это означает, что в системе недостаточно масла, а компрессор работает при низком давлении, это приводит к тому, что система переменного тока не может как следует охладить машину. В таком случае следует заменить систему низкого давления переменного тока.

С другой стороны, неисправность реле высокого давления означает, что компрессор работает при высоком давлении, и это может привести к перегреву системы.В таком случае вы можете заметить перегрев и сможете определить, что неисправность находится в реле высокого давления.

Компрессор не работает:

Компрессор не работает

Теперь, как мы обсуждали ранее, переключатель низкого давления переменного тока отключает систему, если он определяет, что давление слишком низкое.

Компрессор - это компонент системы кондиционирования воздуха, который отвечает за прохождение хладагента через систему, что приводит к охлаждению автомобиля, и если система полностью закрыта, компрессор не сможет включиться. вообще.

Кроме того, мы знаем, что при слишком низком давлении компрессор не сможет включиться, в то время как, с другой стороны, в случае слишком высокого давления компрессор может включиться, но перегреться. Следовательно, это также отличный показатель того, что реле низкого давления переменного тока не работает.

Читайте также: 10 Coilovers for Daily Driving Review

Как заменить реле низкого давления переменного тока, если оно не работает должным образом:

Переключатель низкого давления переменного тока замените

Теперь, когда вы успешно определили, что низкое давление переменного тока Реле давления неисправно, важно как можно скорее заменить его, поскольку в противном случае он может повредить компрессор.

Шаг 1: Вы уже находитесь на одну ступень ниже, так как вы также знаете, где найти реле низкого давления переменного тока.

Замена самого переключателя довольно проста, но в некоторых случаях в зависимости от автомобиля и положения, в котором находится переключатель низкого давления переменного тока, замена может стать немного сложнее, так как точка может быть слишком тесной, и это может получить через него трудно вставленные инструменты.

Шаг 2: После того, как вы обнаружите датчики, посмотрите на размер труб.Меньшие трубы в основном ведут к реле высокого давления, а большие - к реле низкого давления.

Поэтому, чтобы заменить реле низкого давления переменного тока, проследите за трубами большего диаметра, чтобы найти, где находится реле.

Шаг 3: Когда вы дойдете до реле низкого давления, отсоедините отрицательную клемму аккумулятора.

Это важный шаг перед выполнением каких-либо работ с электрическим компонентом вашего автомобиля, поскольку он предотвращает замыкание на землю, которое, если его не предотвратить, может нанести серьезный вред как вам, так и вашему автомобилю.

Кроме того, важно знать, что при отключении отрицательной клеммы аккумулятора есть вероятность потери данных в комбинации приборов или радио.

Шаг 4: После подключения отрицательной клеммы аккумулятора мы можем перейти к четвертому шагу процесса замены реле низкого давления. Для этого шага вам понадобится гаечный ключ.

С помощью гаечного ключа ослабьте переключатель. Если он слишком плотный, не прилагайте слишком большого давления, так как вы можете повредить любую из окружающих труб.

После замены реле низкого давления переменного тока

Если переключатель слишком плотно затянут и у вас возникли проблемы с его снятием, вы можете использовать WD-40 или 5-56. Оставьте его на несколько часов, и это поможет вам ослабить переключатель, чтобы вам было легче его удалить позже.

Кроме того, перед снятием любого из двух переключателей убедитесь, что ваша система переменного тока имеет встроенный обратный клапан, который предотвратит вытекание хладагента после снятия переключателя.

После того, как вы сняли переключатель, замените его новым, и все готово.

Последние мысли

Теперь вы знаете, как определить, что реле низкого давления переменного тока не работает, а также как его найти и впоследствии заменить.

Производительность цепи датчика давления хладагента кондиционера

Код ошибки

P0531 определяется как работа цепи датчика давления хладагента кондиционера, что означает слишком много или слишком мало хладагента кондиционера, неисправные разъемы, проводку, высокое давление в системе , или проблемы с вентилятором охлаждения.

Этот код является общим кодом неисправности, что означает, что он применяется ко всем транспортным средствам, оснащенным системой OBD-II, особенно к тем, которые были произведены с 1996 года по настоящее время.Это особенно характерно для Romeo, Chevrolet, Dodge, Ford, Hyundai, Honda, Vauxhall, Volvo и т. Д. Спецификации по определению, поиску и устранению неисправностей и ремонту, конечно, различаются от одной марки и модели к другой.

Датчик давления хладагента системы кондиционирования воздуха помогает системе отопления, вентиляции и кондиционирования воздуха (HVAC) регулировать температуру внутри автомобиля в соответствии с настройками / требованиями пассажира. Эта система подключена к двум другим системам, а именно к модулю BCM (Body Control Module) и ECC (Electronic Climate Control), который контролирует датчики и определяет давление в системе, которое, в свою очередь, может соответственно включать / отключать компрессор.

Датчик давления хладагента кондиционера работает как датчик давления, который преобразует давление в системе хладагента в аналоговый электрический сигнал, что позволяет контролировать его через модули транспортного средства. Это работает с использованием трех проводов: 5-вольтового опорного провода, сигнального провода и заземляющего провода. Модули сравнивают значения сигнального провода с эталонным напряжением 5 В и могут мгновенно рассчитать давление в системе на основе этой информации.

Код ошибки P0531 появляется, когда один из модулей определяет, что датчик давления хладагента A / C работает ненормально или работает вне допустимого диапазона.

Другие связанные коды ошибок включают:

Общие симптомы

Как и другие коды ошибок, этот код включает световой индикатор Check Engine и регистрирует код в системе памяти автомобиля . Индикатор A / C может многократно мигать. Другие симптомы включают:

  • Неточная температура воздуха от вентилятора
  • Неустойчивая или колеблющаяся температура воздуха от вентилятора
  • Ограниченное использование HVAC
  • Ненормальная работа в системе HVAC
  • Компрессор кондиционера не включается при необходимости

Возможно Причины

  • Низкий или неправильный уровень хладагента кондиционера
  • Избыточное давление в системе
  • Повреждена, обрыв или закорочена проводка
  • Неисправность реле давления хладагента кондиционера
  • Поврежден или неисправен датчик давления хладагента кондиционера
  • Поврежден или неисправные электрические разъемы
  • Неисправная головка климат-контроля
  • Проблемы в ECC (электронный климат-контроль) или BCM (модуль управления кузовом)

Как проверить

Как и многие другие коды, лучше всего исследовать этот код в TSB (бюллетень технического обслуживания) для конкретного года, модели и коробки передач.

Чтобы начать диагностику, необходимо проверить работу датчика давления хладагента кондиционера. Ваш диагноз этого кода зависит от имеющихся у вас инструментов и знаний. Следите за давлением и другими соответствующими значениями во время работы системы и проверяйте работоспособность датчиков с помощью считывающего / диагностического прибора OBD.

Примечание. Если у вас нет опыта работы с хладагентом, настоятельно рекомендуется обратиться за помощью к сертифицированному специалисту, поскольку этот компонент может представлять угрозу безопасности.

Затем проверьте датчик давления хладагента кондиционера. Обычно это три провода; проверьте между контактами и запишите свои результаты. Желаемое значение для этого теста сильно различается в зависимости от производителя, типа датчика, температуры и т. Д., Поэтому убедитесь, что ваша информация верна.

Примечание. При проверке контактов / разъемов убедитесь, что вы используете правильные измерительные контакты и мультиметр. Поврежденные контакты или разъемы могут вызвать в будущем прерывистые, труднообнаруживаемые электрические гремлины.

Наконец, проверьте проводку.Во многих случаях эти датчики устанавливаются на напорном трубопроводе кондиционера или рядом с трубопроводным соединением, чтобы убедиться, что жгут проводов проложен правильно.

Также во многих случаях датчики могут быть повреждены движущимися частями под капотом, что происходит, когда стропы закреплены неправильно. Также убедитесь, что датчик выглядит хорошо, а его стропы надежно закреплены.

Как исправить

В зависимости от вашего диагноза ремонт для этого кода включает:

  • Добавление или замена системы хладагента
  • Ремонт или замена систем с избыточным давлением
  • Заменить неисправную головку управления
  • Отремонтировать или заменить поврежденную проводку и разъемы
  • Замена неисправных электрических разъемов, проводки
  • Замена реле давления хладагента кондиционера

Поскольку этот код может означать утечку хладагента, его следует устранить как можно скорее, поскольку утечка хладагента является проблема безопасности.Кроме того, при попытке диагностировать или отремонтировать систему кондиционирования, убедитесь, что вы знаете основы безопасности хладагента.

Как заменить реле низкого давления кондиционера

В системе кондиционирования вашего автомобиля есть два переключателя, которые защищают компрессор и холодильный контур. Реле низкого давления отключает систему, когда давление слишком низкое, чтобы предотвратить повреждение компрессора. Как и все части вашего автомобиля, он имеет ограниченный срок службы. Если вы страдаете от таких проблем, как прерывистый отклик блока переменного тока при его включении, отсутствие охлаждения или полный отказ системы, то проблема может заключаться в неисправном реле низкого давления.

К счастью, мы создали руководство по замене реле низкого давления вашего кондиционера, которое дает вам всю информацию, необходимую для замены этой важной детали, однако из-за затрат и необходимого оборудования более экономически выгодно привлечь специалиста для выполнения эта работа.

Как узнать о необходимости замены

Реле давления переменного тока расположены как на верхней, так и на нижней стороне блока. Эти переключатели контролируют и проверяют давление хладагента на обеих сторонах системы, с отдельными переключателями для сторон высокого и низкого давления, которые служат для предотвращения проблем с давлением, вызывающих повреждение компрессора.

Если давление в системе падает ниже 25 фунтов на квадратный дюйм, система на мгновение отключается, предотвращая переохлаждение и замерзание системы, что может вызвать повреждение устройства, особенно в более холодном климате. Если вы хотите, чтобы ваш кондиционер выдержал испытание временем, необходимы регулярные проверки и замена переключателя.

Инструменты, которые вам потребуются:

Для этой работы вам понадобятся некоторые специальные инструменты: -

  • Набор манометров для кондиционирования воздуха
  • Устройство для восстановления кондиционирования воздуха
  • Хладагент
  • Вакуумный насос
  • Новое реле давления
  • Резиновое кольцо ( с комплектом переключателей)
  • Защитные перчатки
  • Защитные очки

1.Очистите хладагент

Первое, что нужно сделать, это удалить весь старый хладагент из системы. Однако убедитесь, что вы соблюдаете экологически безопасные меры по обращению с этими газами. Выпуск хладагента в воздух не допускается, так как он способствует образованию парниковых газов.

Вам необходимо прикрепить шланги регенерационной машины к клапанам кондиционирования воздуха, чтобы безопасно утилизировать хладагент:

  • Присоедините трубы регенерационной машины к соответствующим клапанам - вам необходимо найти клапаны как высокого, так и низкого давления .
  • Чтобы найти клапан низкого давления, просто проследите большую трубу от компрессора до гидроаккумулятора, который должен быть расположен рядом с брандмауэром. Затем найдите клапан высокого давления, проследив за меньшим шлангом в задней части компрессорного агрегата.
  • Включите рекуперативную машину, и она удалит весь хладагент. Это так просто. Следите за манометром, чтобы проверить, когда он закончил и работа сделана.

Обратитесь к своему руководству, чтобы найти точное положение переключателя воздушного компрессора, или, если вы хотите получить более подробную информацию, то интернет-форумы для вашего автомобиля могут вам помочь.Как только вы найдете переключатель, выполните следующие действия, чтобы снять его:

  • Выверните переключатель из положения плавным движением. Прежде чем продолжить процесс, убедитесь, что новая деталь совпадает со старой.
  • Замените резиновое кольцо и замените его новым, которое должно входить в комплект для нового реле давления.
  • Установите новый переключатель, прикрутив его на место, а затем оставьте в том же положении, что и старый переключатель.

Полностью удалите всю влагу из системы кондиционирования перед заправкой ее хладагентом и окончательной проверкой.

  • Установите манометр кондиционера и прикрепите его к портам давления, которые подробно описаны на первом этапе процесса.
  • Присоедините вакуумный насос к манометру и включите его вместе с сервисными клапанами. Этот процесс предназначен для удаления всей влаги из системы и занимает примерно один час.

4. Восстановление хладагента

После того, как влага будет полностью удалена из системы, вам необходимо закрыть сервисные клапаны на манометре и отсоединить вакуумный насос.

  • Установите кран баллона, который поставляется с набором манометров, и подсоедините к нему баллончик с хладагентом, затем вы просто открываете баллон вместе с сервисным клапаном на наборе манометров, позволяя системе заполниться хладагентом.
  • Продолжайте повторять этот процесс, пока система не будет полностью заполнена.Вы можете получить представление о том, сколько хладагента необходимо, обратившись к руководству по эксплуатации вашего автомобиля.

Заключительный этап - проверка системы, чтобы убедиться, что все работает. Просто снимите все трубы и закройте вентили.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
