Что такое гелевый аккумулятор?
Стандартные электролитные аккумуляторы, традиционно используемые в автомобилях, начали постепенно заменяться инновационными гелевыми моделями. Эти устройства являются необслуживаемыми. Вместо жидкого электролита внутри таких аккумуляторов находится гель, не способный вытечь наружу ни при каких обстоятельствах, даже при переворачивании.
Устройство приборов, основные разновидности

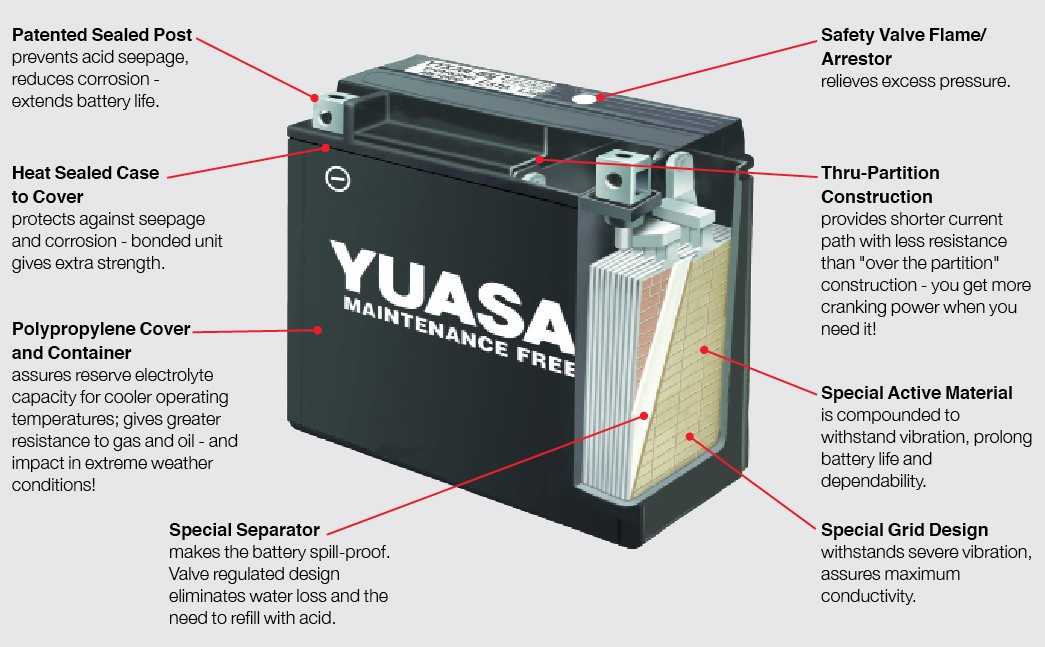

Устройство гелевого аккумулятора идентично строению свинцово-кислотных АКБ, но отличается состояние электролита. Сегодня выпускаются гелевые аккумуляторы двух типов – AGM и GEL. Устройство гелевых аккумуляторов этих двух типов идентично. Разница между ними в том, что в моделях GEL для того, чтобы придать электролиту желеобразную форму, в него добавляют двуокись кремния.
В приборах AGM типа электролит располагается в специальном стекловолоконном сепараторе.
Где используются?
Гелевые аккумуляторы используются в скутерах, мотоциклах, квадроциклах, снегоходах, лодках и т.д. Если транспортное средство перевернется, гель не растечется, поэтому можно будет продолжать движение. Также их нередко используют в солнечных батареях и газовых котлах.
Обслуживание гелевых аккумуляторов
Срок службы гелевого аккумулятора зависит от правильности его обслуживания и соблюдения правил эксплуатации прибора. Устройство может храниться без подзарядки в течение года в сухом помещении. Температура внутри него должна быть не ниже 35 градусов мороза и не выше 60 градусов тепла. Запрещается устанавливать прибор около источника тепла. Также нельзя его ставить рядом с источником разряда, способным вырабатывать искры во время работы.
Как заряжать гелевый аккумулятор?
Зарядка возможна двумя способами. Можно это сделать, используя специальное зарядное устройство, автоматически поддерживающее 14-вольтное входное напряжение и не позволяющее аккумулятору перезаряжаться.
Также такую АКБ можно зарядить с помощью зарядки для обычного аккумулятора. Быстро заряжать таким способом производители не рекомендуют. Лучше это делать в течение суток током такой силы, которая составляет порядка десяти процентов от емкости аккумуляторной батареи.
Заряжать необходимо до стопроцентного уровня, чтобы в дальнейшем батарея могла также набирать полный заряд.
Что заливать в гелевый аккумулятор?
Можно доливать дистиллированную воду также, как и в обычную аккумуляторную батарею. При этом нужно время, чтобы жидкость смешалась с двуокисью кремния либо впиталась в стекловолокно. Добавлять электролит нельзя, так как он способен разрушить пластины. Доливать электролит можно лишь в крайних случаях — только в старый прибор, который нужно просто ненадолго «оживить».
Как оживить гелевый аккумулятор?
Большинство вышедших из строя приборов (вздутые, с разрушенными пластинами) восстановлению не подлежат. Если внутренние части устройства целые, а просто в нем высох гелевый слой, что привело к потере его емкости, можно попытаться оживить устройство.
Как восстановить гелевый аккумулятор? Для этого с батареи снимают крышку, затем удаляют резиновые колпачки и при помощи шприца добавляют в каждую банку по паре кубиков дистиллированной воды, которую можно купить в аптеке. После этого прибору необходимо дать полежать несколько часов. После того, как вода впитается, при необходимости можно добавить еще жидкости. Сделав это, колпачки с крышкой возвращают на место и заряжают прибор.
Плюсы и минусы гелевых аккумуляторов
Преимущества гелевых аккумуляторов состоят в увеличенном сроке эксплуатации, их быстрой зарядке и отсутствии испарения электролита. Обволакивая пластины, гель не даёт им осыпаться. Корпус полностью герметичен.
Минусы гелевого аккумулятора:
- высокая цена;
- чувствительность к чрезмерному повышению напряжения во время зарядки;
- ограничения тока зарядки.
Прием гелевых аккумуляторов
Если ваше устройство вышло из строя, не выбрасывайте его в мусор, так как оно токсично и способно повредить окружающей среде.
Привозите свой старый акб в любой из наших пунктов приёма или закажите самовывоз на сайте, по телефону или в онлайн-чате. Компания Аккумулятор Сервис это прием гелевых аккумуляторов б/у в Екатеринбурге, расчёт наличными на месте, официальная документация для юрлиц. Подробнее читайте здесь.
Как эксплуатировать и заряжать гелевый аккумулятор
Для того чтобы начать разговор о преимуществах гелевого аккумулятора, нужно вначале разобраться что такое сам аккумулятор. По определению это источник тока, который многократно преобразовывает химическую энергию в электрическую и накапливает ее на продолжительный срок.
Разновидности аккумуляторов
Для бесперебойного питания используются четыре разновидности накопителей:
1. Стартерные автомобильные батареи, требующие проверки уровня электролита единожды в год и добавления дистиллированной воды по необходимости.
2. Стартерные автомобильные аккумуляторы необслуживаемые герметичные.
3. Стационарные батареи типа AGM.
4. Стационарные аккумуляторы типа GEL.
Последних две разновидности аккумуляторов можно устанавливать в жилых помещениях, а срок эксплуатации достигает 12 лет.
Absorptive Glass Mat (AGM) – распространенная технология, в которой применяется пористый заполнитель-сепаратор из стекловолокна, пропитанный электролитом, что позволяет добиться его состояния без жидкости.
Gelled Electrolite (GEL) – технология изготовления аккумуляторов, в которых состояние электролита напоминает гель. Данная субстанция получается путем добавления в него кремния. Это и есть т. н. гелевые аккумуляторы. Гелеобразный электролит в них позволяет достичь полной непроницаемости, а выделение газов осуществляется внутри разветвленной пористой системы геля. Такая технология позволяет свести обслуживание гелевого аккумулятора к нулю.
Преимущества и недостатки гелевых аккумуляторов
Плюсы
Во-первых, гелеобразный электролит не вытекает, что делает аккумулятор более безопасным и устойчивым к вибрациям.
Данное качество позволяет устанавливать батарею вертикально.
Во-вторых, в отличие от кислотного электролита гелевый не разлагается, не кристаллизуется и коррозия не касается анодных пластин.
В-третьих, гелевый аккумулятор позволяет использовать его в нестандартных погодных условиях, к примеру, при –35 или при +50 градусах, а также во влажной среде.
В-четвертых, отлично держит кратковременный глубокий разряд.
В-пятых, активный материал, который используется в GEL аккумуляторах, увеличивает их емкость и сохраняет ее на стабильном уровне, что увеличивает срок эксплуатации батареи.
В-шестых, гелевый аккумулятор не выделяет газы, что в свою очередь снижает потерю массы электролита, а производительность аккумулятора возрастает.
Минусы
Эффективность рекомбинации газов в аккумуляторах со сгущенным электролитом несколько меньше (около 97%), чем в аккумуляторах типа AGM, в которых она превышает 99%.
Подвижность ионов из-за более плотной среды имеет более низкий показатель, что в свою очередь сказывается характеристике заряда-разряда гелевых аккумуляторов.
Более того, при набросе нагрузки может прослеживаться частичный провал в напряжении, что приводит к активизации автоматики, защиты и неадекватному поведению всего оборудования.
Любой гелевый аккумулятор не переносит даже непродолжительного короткого замыкания. К примеру, при секундном замыкании двух полюсов обычным гаечным ключом, автомобильный гелевый аккумулятор моментально выйдет из строя.
При заряде гелевого аккумулятора током более 0,2 С10 возникает угроза «вспучивания» геля, так как эффективность рекомбинации меньше, а теплопроводность ограничена.
Высокое внутреннее сопротивление не позволяет снимать с гелевых аккумуляторов большие токи.
О некоторых особенностях автомобильных гелевых аккумуляторов можно узнать из видеоролика:
Зарядка гелевого аккумулятора
Сфера использования гелевых аккумуляторов простирается от автомобиля, сельхоз и мотто техники и солнечной батареи до многочисленных бытовых приборов.
В правила эксплуатации гелевого аккумулятора входит и правильный заряд.
Когда устройство длительное время находится в простое, номинальная емкость медленно теряется и так же постепенно испаряется электролит. А так как гелевые аккумуляторы относятся к разряду необслуживаемых, то чаще всего их отправляют на свалку.
Однако, если гелевые аккумуляторы «умерли» не до конца, есть способ их «оживить». Вначале нужно провести тест, который покажет, есть ли шансы на выживание. Примечательно, что все это можно сделать своими руками.
Тест
Снять аккумулятор с устройства и замерить вольтметром остаточное напряжение. Если показатели не упали ниже 9 В, значит реанимировать батарею возможно. Нормальное напряжение колеблется в диапазоне 12,6-13,4 В.
Ремонт и восстановление
Инструментом с острым концом снять пластину или заглушки на верхней панели (зависит от типа АКБ).
Снять пробки с отверстий для залива.
Двухкубовым одноразовым шприцом набрать дистиллированную воду и при помощи иглы маленькими порциями заливать в отверстия, пока жидкость не покажется на поверхности.
Дать отстояться около 3-х часов. Если вода полностью впиталась, добавить еще.
Затем, не закрывая заливные отверстия, подключить гелевую батарею к зарядному устройству, следя чтобы напряжение держалось на уровне 14-14,4 В, а величина тока не превышать 1/10 от емкости батареи. К примеру, при емкости 7 А/ч заряд тока должен быть не более 0,7 А. Превысив величину тока можно испортить гелевый аккумулятор, раздув его окончательно.
После заряда и периода отстоя должно получиться напряжение в пределах 12,6-12,8 В, тогда восстановление можно считать состоявшимся.
Отключить гелевый аккумулятор от зарядки, вытереть насухо «ловушки», закрыть резиновыми пробками и зафиксировать крышку верхней панели при помощи клея или скотча.
Для наглядности можно посмотреть видеоролик как восстановить гелевый аккумулятор:
Советы
Нужно обязательно контролировать вытекающий у заливных отверстий электролит: собирать шприцом и не допускать его выливания на борта корпуса аккумулятора.
При отсутствии прибора для зарядки, гелевая батарея присоединяется к клеммам прибора, на котором она был установлена. Остается включить прибор в электросеть.
После процедуры восстановления гелевого аккумулятора не рекомендуется класть его на бок или опрокидывать вверх тормашками.
Советы по эксплуатации
Прежде всего, нужно придерживаться правил указанных в эксплуатационном листке.
Также рекомендуется тренировать гелевый аккумулятор каждые 10 дней.
Каждые 2-3 года проводить ревизию, т.е. разбирать батарею и заправлять дистиллированной водой.
Все эти действия могут значительно увеличить срок эксплуатации гелевого аккумулятора.
Запчасти на renault 12
Прокладка впускного коллектора
Запчасти на renault 10
Сальник рулевой рейки/механизма (см. типоразмеры)
BU-803c: Потеря электролита — Battery University
Потеря электролита в залитых свинцово-кислотных батареях происходит из-за выделения газа при выделении водорода во время зарядки и разрядки.
Удаление воздуха приводит к тому, что электролит становится более концентрированным, и баланс необходимо восстанавливать путем добавления чистой воды. Не добавляйте электролит, так как это нарушит удельный вес и сократит срок службы батареи, способствуя коррозии.
Потеря электролита в герметичных свинцово-кислотных батареях — повторяющаяся проблема, часто вызванная перезарядкой. Тщательная регулировка зарядного и плавающего напряжения, а также работа при умеренных температурах уменьшают вероятность этого отказа. В затопленных батареях потерю воды можно восполнить путем повторного заполнения, но в герметичных батареях потеря воды может привести к высыханию и снижению производительности. Восполнение потери жидкости в батареях VRLA путем добавления воды было предпринято с ограниченным успехом. Хотя потерянную емкость часто можно восстановить с помощью катализатора, вмешательство в ячейки превращает стек в проект с высокими эксплуатационными расходами, требующий постоянного контроля.
Аккумуляторы на основе никеля могут терять электролит из-за многократного выпуска воздуха из-за избыточного давления во время экстремального заряда или разряда, а также из-за перезаряда. Неточное определение полного заряда и повышенный уровень непрерывного заряда могут привести к перезарядке. Особенно это касается стареющих и выцветших пачек. После повторного выпуска воздуха подпружиненное уплотнение ячеек может снова не герметизироваться должным образом, а отложение белого порошка вокруг отверстия уплотнения свидетельствует об утечке. Неаккуратное производство также может привести к потере электролита. Условия высыхания приводят к «мягкой» ячейке — дефекту, который нельзя исправить. При зарядке напряжение «сухой» ячейки становится высоким, потому что батарея не имеет зажимной способности. Он больше не является химически активным и не потребляет ток.
Правильно сконструированный и правильно заряженный литий-ионный элемент не должен выделять газы и не должен терять электролит через вентиляцию.
Несмотря на то, что говорят защитники, элементы на основе лития могут создавать внутреннее давление при определенных условиях, и вздутие ячейки-мешка является доказательством этого (см. BU-301a: Типы элементов батареи). Некоторые элементы включают электрический переключатель, который размыкается, если давление в клетке достигает критического уровня. Другие имеют мембрану, которая выпускает газы. Многие из этих функций безопасности являются односторонними, а это означает, что после активации ячейка становится неработоспособной. Это сделано из соображений безопасности (см. BU-304a: Вопросы безопасности при использовании Li-ion)
При перезарядке батарея выделяет газы, расщепляя воду в электролите на водород и кислород. Аккумулятор становится «водорасщепляющим устройством» путем электролиза. Параллелью является топливный элемент, но он работает наоборот, превращая кислород и водород в электричество, производя воду. Энергия необходима для производства кислорода и водорода, и батарея получает энергию за счет перезарядки.
Батарейки в портативном мире
Материал по Battery University основан на обязательном новом 4-м издании « Аккумуляторы в портативном мире — Справочник по перезаряжаемым батареям для не инженеров », которое можно заказать на Amazon.com.
Что произойдет, если в свинцово-кислотном аккумуляторе закончится вода?
Концентрация электролита определяется и указывается для аккумуляторов различного назначения в зависимости от области применения и в соответствии с национальными и международными стандартами.
Эта концентрация выражается в виде удельного веса.
Этот удельный вес обычно определяется производителями аккумуляторов на этапе проектирования в зависимости от объема электролита, который может быть размещен в элементе. Удельный вес всегда находится в определенном диапазоне с максимальным удельным весом, указанным таким образом, чтобы он не ускорял коррозию компонентов батареи и позволял выделять сульфаты из пластин, когда батарея заряжается.
Что касается пластин батареи, то активные материалы пластин подбираются таким образом, что количество активных материалов, а также площадь поверхности пластин определяют емкость батареи.

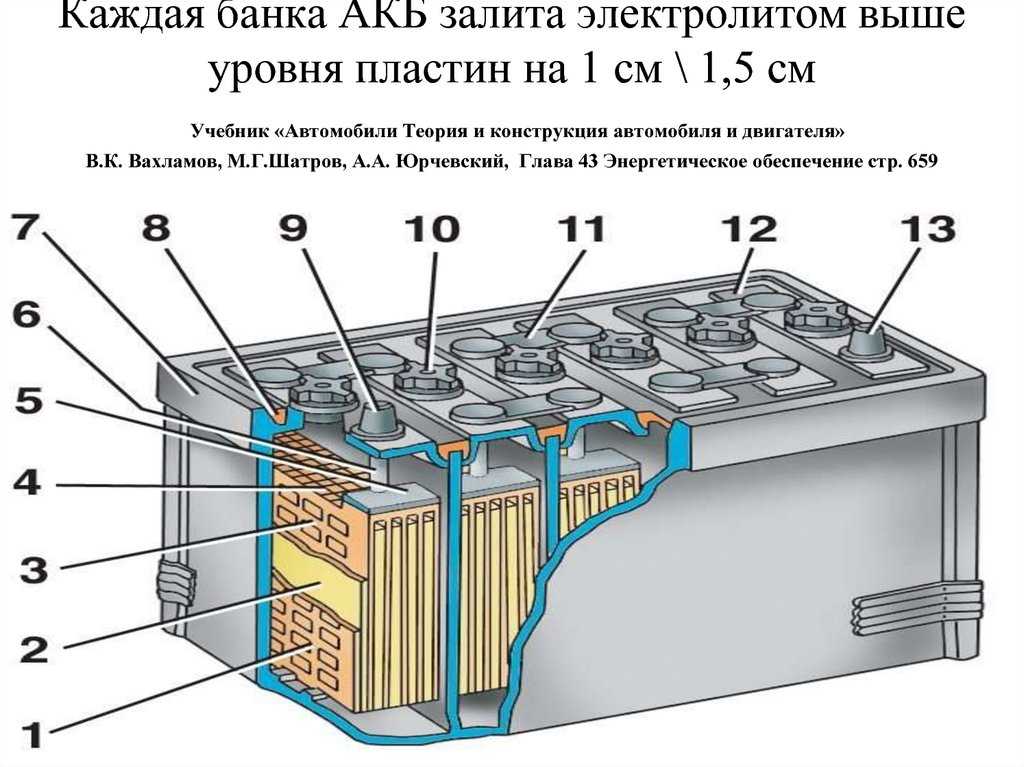

Когда уровень электролита батареи снижается до такой степени, что оголяется верхняя часть пластин — создается ситуация, при которой определенная часть пластин не принимает участия в реакции.
Это приводит к снижению емкости батареи. Это нежелательно и, следовательно, не рекомендуется допускать, чтобы в аккумуляторе закончилась вода.
Регулярный долив дистиллированной или деминерализованной воды обеспечивает поддержание уровня электролита. Испарение водной составляющей аккумуляторного электролита необходимо компенсировать путем регулярного долива воды через определенные промежутки времени.
Другим эффектом уменьшения электролита из-за испарения воды является увеличение концентрации электролита, т.е. увеличение удельного веса. Увеличение удельного веса электролита при не полностью погруженных в электролит пластинах приводит к нагреву элемента при заряде. Аккумулятор может быть поврежден, поскольку коррозия внутренних компонентов, используемых при производстве аккумуляторов, ускоряется в кислом электролите при повышенных температурах.
Физическим эффектом уменьшения количества воды является нагрев, особенно на последних стадиях зарядки или в случае нежелательной перезарядки. Электролит также действует как хладагент, хотя это может быть не основной целью его присутствия в аккумуляторе. Следовательно, проблемы теплового разгона, с которыми сталкиваются герметичные необслуживаемые (SMF) или свинцово-кислотные батареи с регулируемым клапаном (VRLA), не являются явлением, с которым сталкиваются разработчики свинцово-кислотных батарей с залитым электролитом.
Наконец, подходим к главному вопросу: что происходит, когда в свинцово-кислотном аккумуляторе заканчивается вода – полностью, т.
е. электролит полностью высох, или аккумулятор был наклонен или хранился вверх дном, из-за чего электролит пролился. Обратите внимание, что мы не должны полностью удалять кислоту из свинцово-кислотных аккумуляторов с залитым электролитом после того, как они были заполнены кислотой и заряжены.
Свинцово-кислотная батарея состоит из нескольких основных компонентов, а именно. положительный электрод, отрицательный электрод, серная кислота, сепараторы и трубчатые мешки.
В заряженном состоянии положительные электроды выполнены из двуокиси свинца, а отрицательные электроды — из губчатого свинца.
Губчатый свинец обладает высокой реакционной способностью в присутствии влаги и кислорода и превращается в оксид свинца. В процессе превращения в оксид свинца он разряжается и нагревается.
Следовательно, необходимо следить за тем, чтобы кислота не проливалась и не сливалась из мокрого аккумулятора после его заполнения и зарядки.
Когда из батареи, наполненной кислотой, сливается кислота, мокрые влажные отрицательные электроды вступают в контакт с атмосферным кислородом.
