Замена пыльника рено логан – Как заменить пыльник наружного шруса Рено Логан: фото и видео

Замена пыльника наружного правого ШРУСа Рено Логан 1

Работа по замене пыльника наружного шруса правого колеса автомобиля Рено Логан 1 несколько отличается от аналогичной работы для шруса левого колеса.

Для замены пыльника придется демонтировать весь привод правого колеса с автомобиля, снять внутренний шарнир (ШРУС) с его пыльником и установить пыльник наружного шруса протянув его через вал привода. Наружний шрус снимать и разбирать нельзя. В случае обнаружения его неисправности привод правого колеса заменяется в сборе.

Необходимые инструменты, приспособления и запасные части

— Набор для замены грязезащитного чехла наружного шарнира привода (он одинаковый для правого и левого приводов): грязезащитный чехол (пыльник) наружного шруса, смазка шарнира (250 гр), маленький и большой хомуты крепления пыльника

— Два дополнительных хомута крепления пыльника (для пыльника внутреннего шарнира, так как его тоже придется снимать)

— Съемник стопорных колец

— Болгарка или бокорезы для перерезания старых хомутов

— Молоток

— Выколотка из мягкого металла

— Головка на «24» или трубка подходящего диаметра

Подготовительные работы

— Снимаем привод переднего правого колеса

Для этого необходимо ослабить гайку крепления ступицы переднего колеса, ослабить болты крепления колеса, поддомкратить автомобиль, снять колесо, отсоединить шаровую опору отвернув болт ее крепления, окончательно отвернуть гайку ступицы. Придерживая шрус, сдвигаем поворотный кулак стойки на себя. Выводим из отверстия в ступице хвостовик шруса. Если не выводится слегка стукаем по нему молотком.

Сдвигаем наконечник корпуса внутреннего шруса со шлицевого вала полуосевой шестерни дифференциала коробки передач. Снимаем привод колеса.

отсоединяем привод колеса от коробки передач

— Очищаем снятый привод колеса от загрязнения

Протираем тряпкой, при необходимости наждачкой снимаем ржавчину с вала.

Порядок замены грязезащитного чехла (пыльника) наружного шарнира (шруса) привода правого переднего колеса автомобиля Рено Логан 1

— Снимаем внутренний шарнир привода

Зажимаем привод за вал в тиски с накладками на губки из мягкого материала.

Снимаем хомуты пыльника внутреннего шарнира (перекусываем их бокорезами). Если хомуты заводские или аналогичные им надрезаем их по диагонали болгаркой или пилкой по металлу (стараясь не повредить пыльник), поддеваем отверткой переламываем и снимаем.

Снимаем корпус внутреннего шарнира. Следим чтобы из него не выпала пружина с чашкой.

Снимаем трехшиповой шарнир (трипод) с вала привода. Помечаем его расположение на валу. Снимаем съемником его стопорное кольцо.

Сдвигаем немного назад пыльник. Сбиваем шарнир с вала ударами молотка в корпус через выколотку из мягкого металла. Стараемся не повредить ролики трехшиповика.

Снимаем грязезащитный чехол с вала привода.

— Снимаем с вала динамический демпфер

Вынимаем привод из тисков. Очищаем вал от загрязнения, помечаем расположение демпфера на валу, стягиваем его, преодолевая сопротивление.

— Снимаем пыльник наружного шарнира

Срезаем бокорезами (или срезаем болгаркой) хомуты пыльника и сдвигаем его вниз по валу.

снимаем пыльник правого наружного шарнира с привода колеса

— Промываем наружный шарнир

В случае необходимости промываем полость наружного шарнира бензином или керосином. Шарнир при этом не разбираем. Сушим сжатым воздухом. Закладываем в шарнир половину имеющейся смазки (125 гр).

— Устанавливаем новый пыльник наружного шарнира

Закладываем в него оставшуюся смазку и протягиваем по валу. Края установленного пыльника должны лечь в канавки на валу и корпусе шарнира. На внутренней поверхности широкой части пыльника имеется буртик, который должен точно встать в проточку на корпусе наружного шруса. Для этого необходимо надвинуть широкий край пыльниника на корпус шруса до упора. Если буртик и проточка не будут совмещены пыльник будет соскакивать с корпуса шруса при движении автомобиля. Удаляем из-под пыльника воздух просунув под его край отвертку. Устанавливаем и затягиваем новые хомуты. Особое внимание затяжке большого хомута, он должен вдавить буртик на пыльнике в проточку на корпусе.

— Собираем внутренний шарнир с пыльником

Трехшиповой подшипник напрессовываем на вал в то положение в котором он стоял (по меткам). Для напрессовки используем головку на «24» и молоток. Ставим стопорное кольцо. Устанавливаем корпус шарнира, пыльник. Стягиваем пыльник хомутами.

— Устанавливаем привод обратно на автомобиль в порядке обратном снятию

Вначале одеваем на шлицы в коробке передач внутренний шарнир, затем вставляем в ступицу переднего колеса шлицевой наконечник переднего шарнира. Присоединяем шаровую. Устанавливаем ступичную гайку и слегка затягиваем ее. Устанавливаем колесо и опускаем автомобиль с домкрата. Затягиваем болты колеса. Затягиваем гайку ступицы.

Примечания и дополнения

— Следует очень ответственно подойти к выбору хомутов для затягивания пыльников шрусов привода. Необходимы широкие хомуты с возможностью сильной затяжки. Вместо металлических хомутов пыльников привода колеса автомобиля Рено Логан не желательно использовать пластмассовые широкие самозатягивающиеся хомуты.

Еще статьи по ремонту автомобиля Рено Логан 1

— Замена привода переднего левого колеса автомобиля Рено Логан 1,4

— Замена опорных подшипников передних стоек автомобиля Рено Логан 1

— Замена подшипника ступицы переднего колеса автомобиля Рено Логан 1

— Устанавливаем уплотнитель капота на Рено Логан 1

twokarburators.ru

Замена пыльника ШРУСа Рено Логан

11667 Просмотров

Шарнирами равных угловых скоростей или сокращённо ШРУС обеспечивается передача крутящего момента относительно оси на максимальном повороте. В обиходе для его обозначения используют термин «граната». Конструктивно он может быть выполнен в различных модификациях, в зависимости от поколения и года выпуска авто. Замена ШРУСа Рено Логан должна производиться как можно скорее при обнаружении неисправности, так как игнорирование проблемы может привести к таким неприятным последствиям, как заклинивание шарниров и отсутствие возможности передвижения.

Самостоятельная замена элементов не вызывает сложностей и может быть выполнена своими руками при наличии необходимых инструментов и знания особенностей проведения ремонта.

Приводы колёс

Машины Renault Logan (с двигателем 1.4 и 1.6 л, как с АБС, так и без) оснащаются двумя приводными валами — правым и левым. Конец каждого привода оборудован внешними и внутренними ШРУСами. Наружные выполнены в одинаковой конструкции, разница имеется во внешних ШРУСах:

• Левый трипоид стоит в картере КПП;
• Правый шарнир — в обойме внутреннего ШРУСа.

Правый вал привода длиннее левого, с резинометаллическим демпфером, гасящим колебания во время движения. Между валами и ШРУСами устанавливаются пыльники, которые защищают устройство от попадания грязи и пыли. Герметичность каждой из сторон обеспечивается затяжкой хомутов.

Наружный ШРУС

Многие автовладельцы Рено Логан рестайлинговых версий (2009, 2010, 2011, 2012, 2013, 2014, 2015 г.в.) утверждают, что наружные пыльники ШРУСов долговечнее, чем у фазы 1 (2044, 2005, 2006, 2007, 2008, 2009 года), как с наличием ABS, так и без.

Наружный ШРУС представлен корпусом со шлицами, конец каждого из которых заканчивается резьбой. Соединение шлицевого типа не даёт шарниру делать повороты в ступице колеса и заставляет их вращаться вместе. Сверху резьбы накручивается гайка, жёстко фиксирующая гранату. В корпусе располагается обойма (сепаратор), в прорезях которой стоят подшипники. Внутренняя часть заполнена консистентной смазкой.

Схема замены наружного ШРУСа:

• Первым делом необходимо снять привод автомобиля.
• Пыльник отгибается в сторону, откуда он не будет мешать.
• По стопору следует стучать молотком, так как стопорная внутренняя система из металлического кольца крепко держит шарнир.
• После того, как ШРУС выпал, следует осмотреть кольцо, при поломке — заменить.

Комплект наружной гранаты включает два кольца: выбрать следует то, что подходит по диаметру снятому. Новая граната надевается после установки кольца на вал.

Поломки и неисправности детали могут возникать из-за ударов. Это касается как внутренней полости, так и самой обоймы. Кроме того, частыми причинами выхода из строя наружного ШРУСа могут стать:

• Разлом сепаратора;
• Ржавчина и пыль на шариках.

Наличие повреждения можно заподозрить по таким признакам, как щелчки и хруст во время движения при поворотах руля. При езде по прямой проблема отсутствует.

Замена пыльника наружного ШРУСа выполняется таким образом:

• Авто ставится на подъёмник, гайки приводов немного ослабляются.
• Передние колёса ставятся на домкрат, их следует снять.
• Снимается картерная защита.
• Пластиковая ёмкость для масла из коробки передач устанавливается под отверстие слива, жидкость полностью сливается.
• Со ступицы снимается рулевая тяга.
• Крепления шаровой опоры откручиваются.

• Ступица извлекается из своего штатного места.
• Снимаются болты, являющиеся креплением пыльника.
• Привод и ШРУС извлекаются.
• Внутренняя обойма ШРУСа удаляется из вала.
• Хомут на резиновом внутреннем пыльнике ослабляется и снимается.
• Пластиковый пыльник рядом с сальником и подшипником тоже извлекается.
• Внешний пыльник разрезается после снятия хомутов и удаляется.

После этого устанавливаются новые элементы, а при большом износе делают также замену сальника. Сбор выполняется в обратном порядке.

Внимание! Замена внешнего пыльника наружного ШРУСа с правой и левой стороны проводится идентично, с той лишь разницей, что размеры их несколько отличаются: правый больше на 2 см в длину и на 1,5 см — в диаметре.

Внутренний ШРУС

Левый элемент является съёмным. На каждом шипе его трипода установлена обойма, а в пространстве между ними расположены игольчатые подшипники. Правый ШРУС тоже является триподом, но находится в корпусе и прижат пружиной. Правый и левый шарниры не взаимозаменяемы.

Детали внутренних гранат тоже подвержены износу:

• Сработка игольчатых подшипников;
• Стирание обойм;
• Износ внутренних частей корпуса.

Неисправности внутренней гранаты проявляются в появлении щелчков в районе приводов при резком ускорении по прямой и в момент начала движения, а автомобиль гудит на высокой скорости. Это указывает на то, что пора менять внутренний ШРУС.

Чаще всего для Логанов характерна течь с водительской стороны, виновником которой становится левый внутренний пыльник. Замена пыльника внутреннего ШРУСа слева выполняется в определённой последовательности.

При снятом приводе с заднего конца вала снимается стопорное кольцо.

Несильными ударами бьют по триподу, чтобы он выпал. Откусывается хомут, старый резиновый пыльник снимается. Далее следует поменять по необходимости хомут и установить новый пыльник.

В сети можно найти много фото и видео, на которых выполняется разбор полуоси, восстановление её зубов, замена ШРУСов, пыльников и т. д. С их помощью будет легче провести ремонтные работы.

Артикулы и цены

После 2010 года на Логаны перестали устанавливать неразборные механизмы: ШРУСы для авто 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 годов выпуска будут отличаться от предыдущих годов. Имеются отличия у разборных и неразборных ШРУСов в зависимости от типа мотора (1.4 или 1.6 л, с 8 или 16 клапанами), а также с наличием или отсутствием антиблокировочной системы:

Внимание! Если диаметр вала составляет 30 мм — ШРУС несъемный. У съёмного элемента диаметр равен 25 мм.

Фирма Рено выпускает приводы только в сборе, стоимость которых достаточно высока, поэтому купить оригинал может позволить себе не каждый водитель. Артикул оригинального трипода — 7700113959. Неплохие качества имеют аналоги от Sasic, Фенокс, Марсо и т.д. Каталожные номера деталей различаются в зависимости от производителя и мотора авто (л.с.). А их цена варьируется в зависимости от изготовителя. Средние показатели имеют запчасти от Сасик и Fenox.  Проверить нужный код и сколько мм составляет диаметр (23-28, 21-24, 21-28) можно, сняв повреждённый элемент.

Заключение

Изношенные пыльники и хруст ШРУСа — повод для проведения ремонта и замены неисправных элементов. Игнорируя проблему, водитель обрекает себя на небезопасное движение, нестабильную работу тормозной системы и автомобиля в целом. Исправный ШРУС и целые пыльники сделают езду комфортной и позволят летать по дорогам!

loganlogan.ru

Безопасное управление Рено: замена пыльника левого привода Логан (наружного и внутреннего защитного элемента ШРУСа)

Шарнир равных угловых скоростей (ШРУС) является важной составной частью переднего привода автомобиля. От его технического состояния зависит безопасность движения. Для сохранения работоспособности ШРУС заключен в специальный резиновый чехол – пыльник.

Основное его предназначение состоит в защите рабочих частей шарнира от пыли, влаги и грязи. Следующее, не менее важное – удержание смазки для подвижных соединений ШРУСа. Таким образом, пыльник является важной составной частью всего передаточного механизма.

К сожалению, иногда его приходится менять. Рассмотрим подробно все составные этого процесса.

Признаки того, что необходима замена пыльника левого привода Логан

Сам пыльник признаками неисправности не обладает. Но некоторые нюансы заставляют обратить внимание на его состояние:

• Возникновение хруста или щелчков при повороте;
• Увод машины в сторону при движении или его прекращение при работающем двигателе и включенной передаче;
• Порывы (трещины) на поверхности пыльника;
• Обильное замасливание всех деталей в районе нахождения ШРУСа.

Первые два признака характерны при выходе из строя самого передаточного механизма, но в этих случаях пыльник целым так же не будет.

Определить состояние защиты ШРУСа не сложно. Достаточно хорошо ее осмотреть. Это делается из смотровой ямы в гараже или после установки автомобиля на подъемник. Но этого недостаточно. Главная цель осмотра – определить возможность дальнейшей эксплуатации – достигнута не будет. Нужно определить техническое состояние самого ШРУСа.

СОВЕТ. Диагностику пыльника необходимо проводить на профильном СТО, где будет выявлено технического состояние всего передаточного механизма в сборе. В гаражных условиях по ряду причин это сделать невозможно.

Почему выходит из строя на Рено Логан левый привод: замена пыльника на СТО, как решение проблемы

Причин выхода из строя защитного чехла шарнира равных угловых скоростей несколько. Основными являются:

• Порывы при наезде на препятствия;
• Нерегулярное обслуживание;
• Взаимодействие с агрессивной средой;
• Последствия ДТП.

Как видим, для сохранности пыльника привода достаточно аккуратно ездить и своевременно очищать его от различных загрязнений.

Когда требуется замена пыльника ШРУСа Логан, почему стоит довериться специалистам СТО

Практика показывает, что замену наружного пыльника ШРУСа Рено Логан, равно как и замену внутренней защиты ШРУСа, делать в гаражных условиях крайне нежелательно.

Для замены пыльника необходимо вынимать весь передаточный механизм. Замена внутреннего пыльника Рено Логан, как и внешнего, относится к разряду сложных. Дело в том, что, например, внутренний пыльник ШРУСа снимается через внутренний шарнир – трипоид. Поэтому сначала разбирается данный шарнир, и только потом можно снять пыльник привода.

Замена внутреннего пыльника ШРУСа Рено Логан, как и замена внешнего защитного элемента, требует большой аккуратности, так как приходится иметь дело с хрупкими деталями. Достаточно приложить большее, чем надо, усилие, и замена пыльника перерастет в ремонт всего передаточного механизма.

Кроме того, нужно правильно выбрать заменяемую деталь. Внешний и внутренний пыльники имеют разные размеры, хотя внешне похожи друг на друга.Имеется еще множество нюансов при замене защиты ШРУСа, хорошо знакомых нашим специалистам, о которых может не знать простой автолюбитель.

ВАЖНО! Во избежание поломки дорогостоящего узла замену пыльника необходимо доверить профессионалам автосервиса.

Качественный сервис Рено Логан: замена пыльника левого ШРУСа и не только в наших автосервисах

Мы производим ремонт автомобилей Рено Логан. Замена пыльника левого ШРУСа является одной из его разновидностей. Наш автосервис оказывает следующие услуги:

• Диагностика привода и отдельно ШРУСа;
• Замена ШРУСа;
• Замена пыльника привода;
• Регулировка развала-схождения колес.

Кроме этого, наши специалисты дают развернутую консультацию каждому клиенту в вопросах обслуживания и эксплуатации ходовой части автомобиля.

К СВЕДЕНИЮ . Своевременная замена пыльника предотвратит разрушение ШРУСа. Это позволит избавиться от дорогостоящего ремонта.

Что влияет на цену ремонта ходовой части Рено Логан

Многих потенциальных клиентов отпугивают якобы высокие цены на СТО. Так ли это? Попробуем разобраться в этом вопросе на примере нашего автосервиса. Большинство автовладельцев не знают о системе ценообразования СТО. При удалении этого пробела знаний отношение к выполнению работ на автосервисе у основной массы автолюбителей меняется в пользу СТО.

Наш автосервис формирует цены на ремонт по принципу прозрачности. Иначе и быть не может – клиент должен видеть, за что он платит. При ценообразовании мы используем следующие составляющие:

1. Объем выполненных работ;
2. Марка машины;
3. Категория заказа;
4. Участие клиента в обеспечении запчастями для ремонта.

Перед тем как взять заказ в работу, механик-приемщик обсуждает с владельцем машины все вопросы, связанные с ремонтом. После диагностики до сведения клиента доводится перечень операций, которые необходимо провести на его авто. Одновременно уточняется способ обеспечения ремонта запчастями. Если их поставляет клиент, восстановление обойдется дешевле, но в этом случае наши мастера не ручаются за качество деталей. Цена планового ремонта ниже, чем срочного.

Наличие скидок и постоянно проводимые акции существенно снижают общую стоимость ремонта.

Качество ремонта гарантируем!

Профессионалы нашего автосервиса любой ремонт делают с высоким качеством. Это подтверждают благодарственные отзывы наших клиентов. Богатый опыт в замене пыльников левого ШРУСа Рено Логан позволяет нам выполнять эту работу быстро и качественно. Кроме опыта персонала, большую роль играет оснащение автосервиса современным оборудованием и приспособлениями для производства ремонтных работ.

Все это вместе взятое позволяет нам выдавать гарантию на выполненные работы.

ВНИМАНИЕ! Доверив замену пыльника на своем автомобиле специалистам нашего автосервиса, можете не сомневаться в качестве выполненных работ. Автомобиль порадует своего владельца многим десятками тысяч километров пробега без напоминания о бывшей неисправности.

zet-avto.ru

Замена пыльника наружного ШРУСа Рено Логан до 2010 года выпуска

Повреждение пыльника на Рено Логан – одна из самых распространенных проблем, которая случается со всеми переднеприводными автомобилями.

К счастью случается она не часто, но следить за состоянием пыльников наружного и внутреннего ШРУса у Рено Логан, необходимо хотя бы раз в две-три недели при постоянной езде на автомобиле.

Внешние факторы

Защитные пыльники у всех автомобилей сделаны из резины и ничем особо не прикрыты, поэтому на них постоянно воздействует внешняя среда.

Со временем резина «стареет», на ней появляются трещины, и она уже не способна защищать элементы ШРУСа от попадания пыли и грязи, которые для этого шарнира очень губительны.

Определить повреждение пыльников у Рено Логан можно либо визуально, либо же сам шарнир сообщит о попадании в него грязи путем издавания характерного треска при повороте колес.



Услышав этот треск, лучше не затягивать с заменой пыльников, чтобы не пришлось менять привод полностью.

Поскольку пыльник внешнего ШРУСа Рено Логан располагается возле ступицы, то и возможность появления у него трещин выше, чем внутреннего.

Поэтому важно знать, как произвести его замену, чтобы данная неисправность не стала причиной дополнительных проблем с автомобилем.

Главная особенность.

Особенностью шарниров у Логан выпускаемых до 2010 года заключается в том, что внешний ШРУС является неразборным и не съемным, как к примеру, у автомобилей ВАЗ.

Поэтому игнорирование повреждения пыльника и приводит к полной замене привода, а не только одного шарнира.

Требуемый инструмент

Процесс замены пыльника наружного ШРУСа на Рено Логан не особо сложный, но трудоемкий из-за некоторых особенностей конструкции привода.

И все же произвести его можно и в гаражных условиях, достаточно иметь необходимый инструмент.

А для выполнения работ понадобиться:

• Набор ключей, и головок с воротками;
• Съемники;
• Комплект пыльников и сальников привода;
• Смазка ШРУС-4 или подобная;
• Домкрат;
• Емкость для сбора масла;

На сервисных центрах для выполнения этой операции имеется специальное приспособление, позволяющее надеть внешний пыльник без снятия привода, что значительно сокращает трудоемкость работ. Поэтому, если не хотите мучиться, можете обратиться туда.

Но мы рассмотрим последовательность замены данного элемента без использования такого приспособления, хотя для этого потребуется полный демонтаж привода с автомобиля.

Последовательность действий будет описана только для замены пыльника с одной стороны – левой. С правой стороны его замена производится аналогично.

Разборка привода

Машина загоняется в гараж. Желательно чтобы он был оборудован смотровой ямой, но можно обойтись и без нее.

Для начала, пока авто не приподнято и стоит на все колесах, нужно открутить гайку крепления привода к ступице колеса.

Если сразу этого не сделать, в дальнейшем открутить ее будет сложно.

Далее послабляются болты крепления колеса, автомобиль выдомкрачивается, под него укладываются опоры, и снимается колесо.

Затем производятся работы под автомобилем.

Снимается защита картера, поскольку она будет мешать.

С коробки передач нужно слить масло, для чего под нее ставиться емкость и выкручивается сливная пробка. Емкость после слива масла нужно будет убрать.

Далее опять нужно перебраться к ступице колеса, поскольку ее нужно будет снять с привода.

Для этого вначале откручивается и снимается от ступицы рулевая тяга. Снять ее иногда довольно сложно, поэтому лучше воспользоваться специальным съемником.



После снятия рулевой тяги нужно отсоединить шаровую опору нижнего рычага, предварительно открутив болты и гайки ее крепления.

Отсоединив опору, у ступицы появится возможность смещаться вбок, что и нужно сделать, чтобы снять ее со шлицов привода.

После отсоединения внешней стороны привода, опять придется забираться под автомобиль. На этот раз уже для отсоединения внутренней стороны.

Для этого нужно открутить три болта фиксации внутреннего пыльника от корпуса коробки передач.

После чего можно вытянуть привод вместе с внутренней обоймой ШРУСа, выполненного в виде трипоида.

Замена поврежденного элемента

Поскольку внешний ШРУС у Рено Логан неразборной, то замена его пыльника производится со стороны внутреннего шарнира. Чтобы добраться до него, понадобиться снимать трипоид с вала, для чего надо воспользоваться съемником для снятия стопорного кольца.

Как правило специального съемника для демонтажа трипоида под рукой не, поэтому в данном случае можно воспользоваться подручным инструментом, к примеру, зубилом.

Чтобы кольца трипоида не разлетелись, оберните последний тряпкой или скотчем.

Угол смены позиций зубила после двух, трех ударов – 120 градусов.

Затем снимается внутренний пыльник, предварительно послабив хомут его крепления.

Далее придется снять пластмассовый пыльник.

И подшипник с сальником.

Если у вас нет съемника для подшипника, то придется снова браться за зубило.

Сила удара средняя. Бить нужно по кругу в верхнюю кромку подшипника.

Поврежденный внешний пыльник можно, конечно, просто разрезать, сняв его хомуты, но без разборки внутреннего ШРУСа одеть новый элемент не получится.

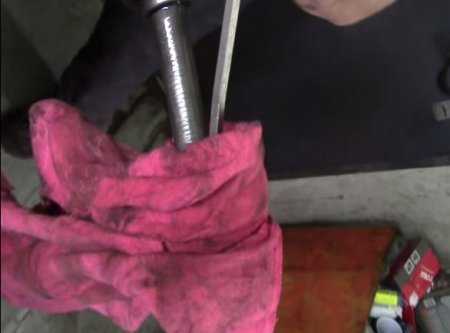

После удаления поврежденного элемента внешний ШРУС тщательно промывается в бензине и обтирается ветошью.

Новый пыльник протянуть по валу, возможно, будет сложновато, поэтому допускается небольшое нанесение смазки ШРУС-4 на вал, чтобы облегчить одевание.

Перед натягиванием нового пыльника на шарнир, в него закладывается смазка для ШРУСа. После одевания его нужно закрепить при помощи хомутов, которые идут в комплекте.

Произведя замену внешнего элемента, желательно заменить сразу же и внутренний, а также и сальник с пылеотражающей втулкой.

Это убережет от возможной скорой разборки привода из-за поврежденного внутреннего пыльника или пропускания масла сальником.

Сборка

Все происходит в обратной последовательности.

После установки пыльников, на вал устанавливается трипоид, который потребуется насаживать при помощи молотка и деревянной проставки.

Затем привод устанавливается на место, внутренний пыльник закрепляется фиксирующей пластиной с тремя болтами.

Затем на шлицы вала одевается ступица, к ней подсоединяются и закрепляются нижняя опора и рулевая тяга.

Устанавливается на место колесо, а после уже затягивается гайка крепления ступицы к валу.

Финишными операциями будет установка на место защиты картера и заливка масла в КПП.
На этом замена внешнего пыльника ШРУСа на Рено Логан с левой стороны завершена.
Хочется отменить, что стоимость таких работ на автосервисе довольно большая.

Поэтому многие специалисты рекомендуют при выходе из строя внешнего пыльника ШРУСа Рено Логан менять сразу весь привод.

Важно почитать: Замена пыльника ШРУСа на популярных моделях автомобилей.



Это еще связано и с тем, что установленные повторно все элементы ШРУСа используемого на этой машине служат гораздо меньше, чем аналоги, установленные на заводе.

autotopik.ru

Замена пыльника Рено Логан, меняем пыльник ШРУСа на Logan

Замена пыльника Рено Логан процедура не сложная, но имеет свои особенности. Что бы заменить пыльники вам придется снять приводы колес в сборе. Как снять приводы со ШРУСами на Renault Logan подробно написано тут. Там есть подробное описание и фотографии всего процесса.

Допустим приводы мы сняли, но как заменить пыльники. Кстати, на внешних ШРУСах пыльники одинаковые, а вот на внутренних они разные, стоит это учитывать. Кроме того, наружные гранаты (они же шарниры равных угловых скоростей) не разборные и идут в сборе с валами. То есть, что бы надеть чехол на внешний ШРУС (который стоит в ступице колеса) вам придется снять внутренний ШРУС (который стоит у коробки передач) и по всему валу протянуть чехол от одного конца до гранаты. Фото прилагаются.

Конструкция наружной гранаты Рено Логан не разборная, поэтому вал вытащить из ШРУСа не получится (хотя такое возможно на других моделях других марок).

• 1 — кулак
• 2 — ролик
• 3 — трехшиповик
• 4 — корпус шарнира

Сколько смазки необходимо заложить в пыльник и ШРУС Рено Логан вопрос довольно интересный. Как утверждает сам производитель всего на внешний ШРУС положено 294 см3 консистентной смазки MOBIL CVJ 825 BLACK STAR на весь срок службы приводов. После того, как шарнир промыт, новая смазка заложена, пыльник надет, а на нем красуются хомуты, можете собирать всё в обратном порядке.

Но если с наружной гранатой все вроде понятно, то как разобрать внутренний ШРУС Рено Логан? Здесь так же несложно, правда стоит учитывать, что левый и правый внутренний шарнир имеют некоторые отличия. Пыльники у них так же разные. Для начала расскажем, как разобрать левый ШРУС с более короткой полуосью. При снятии внешняя часть гранаты остается в самой коробке, а у вас в руках остается так называемый трехшиповик. Снимаем стопорное кольцо, затем трехшиповик, потом стягиваем чехол и спрессовываем подшипник в сборе с сальником и грязеотражатель. Смотрим фото ниже.

Сборку осуществляем в обратном порядке. Задиры, вмятины, трещины, следы коррозии на трехшиповике не допускаются, рекомендуем его заменить новым. В том случае, если сальник подшипника чехла пропускает масло из коробки передач или неисправен сам подшипник (люфт или заедание в подшипнике), его необходимо заменить.

Правый ШРУС с длинной полуосью конструктивно похож, но имеет в своей конструкции внешний элемент, это корпус шарнира, но не имеет дополнительного подшипника с сальником. Для разборки правой гранаты снимаем большой хомут пыльника и снимаем корпус гранаты. Затем мы снимаем стопорное кольцо на конце вала и снимаем трехшиповик, снимаем малый хомут пыльника и снимаем чехол. Фото для наглядности смотрим ниже.

Внутри корпуса шарнира вы найдете пружину с упорной шайбой. Если пружина сломана или раздавлена, её требуется заменить.

После того, как вы промыли все элементы теперь собираем ШРУС с новыми пыльниками в обратной последовательности. Однако стоит учитывать, что смазка для внутреннего шарнира укладывается двумя частями, одну в пыльник, другую вкладываем в корпус шарнира. То есть всего смазки должно быть около 248 см3 объема. Это чуть меньше, чем в наружный ШРУС.

Инструкция по замене пыльника Рено Логан подойдет для Renault Sandero и даже для Лада Ларгус имейте это в виду.

myautoblog.net

Замена левого (правого) внутреннего (наружного) пыльника шруса Рено Логан

ШРУС Рено Логан (или «граната») — специальное устройство, элемент ходовой системы, передающий момент вращения от мотора на колеса под большим углом и при условии минимального снижения мощности. В случае неисправности шарниров возникают посторонние звуки в виде щелчков или хруста, игнорирование которых может привести к клину устройства и неспособности автомобиля перемещаться. Пыльник — элемент, который закрывает внутренний механизм «гранаты» от попадания пыли и грязи, а его повреждение ускоряет поломку устройства. Когда и каким образом производится замена наружного пыльника ШРУСа Рено Логан? Что учесть при выполнении подобных работ? Эти и другие вопросы будут рассмотрены ниже.



Повреждение пыльника шарнира и последствия неисправности

ШРУС — устройство, расположенное в непосредственной близости от ступицы колеса с левой и правой стороны. При этом выделяется два вида детали, каждая из которых несет индивидуальную функцию:

• Наружный шарнир Рено Логан обеспечивает угловые перемещения.
• Внутренний шарнир более функционален — его задача обеспечить два типа перемещений (угловые и осевые).

На внешней «гранате» установлен специальный кожух (пыльник), выполненный из плотной резины. Повреждение гофрированной защиты, как упоминалось выше, приводит к попаданию внутрь грязи, разрушающей дорогостоящий узел автомобиля. Посторонние вещества играют роль абразива, снижающего ресурс устройства.

Состояние пыльника легко определить путем внешнего осмотра. Замена рекомендуется в следующих случаях:

• Появление повреждений в виде трещин или разрывов.



• Следы смазывающего состава на поверхности.

Первое, что стоит сделать — осматривайте левый и правый пыльник Рено, после чего принимайте решение о состоянии устройства и необходимости его замены.

Определить неисправность пыльника несложно по ряду косвенных признаков, среди которых:

• Посторонние шумы в процессе движения (треск, вой, гул и прочие).
• Ухудшение управляемости (машину ведет в левую или правую сторону).
• Возникает сильная вибрация рулевого колеса из-за повышенного биения вала.
• Колесо пробуксовывает в момент начала движения (часто это свидетельствует о повреждении внутреннего ШРУСа).

«При обслуживании старых Рено Логан (до 2010 года выпуска), помните о конструктивной особенности наружного шарнира. Последний выполнен в виде цельного механизма, поэтому при повреждении пыльника замену производите в комплексе».

Проверка пыльника производится раз в 15 000 км, что можно увидеть из таблицы ниже.



Тонкости замены наружного пыльника ШРУСа Рено Логан: шаг за шагом

От своевременности проведенных работ зависит ресурс наружного шарнира. При обнаружении упомянутых выше симптомов действуйте следующим образом (рассмотрим на примере правого колеса):

1. Подготовьте инструмент для замены неисправного узла. Вам потребуется:
2. 1. Тканевые перчатки для защиты рук.
   2. Набор ключей и головок.
   3. Отвертки с различными типами жал.
   4. Плоскогубцы (губки должны быть тонкими). Как вариант, используйте утконосы.
   5. Новые пыльники или ШРУС (в зависимости от того, что меняется).
   6. Специальное устройство для демонтажа стопорных колец (съемник).
   7. Фломастер.
   8. Дополнительное оборудование. При установке нового пыльника наружного шарнира Рено может потребоваться зубило, молоток, смазка и башмаки для фиксации автомобиля.
3. Скручивайте болты правого колеса, поднимайте передок домкратом и снимайте колесо Рено.



4. Демонтируйте привод и отражающую грязь шайбу (находится на хвостовике кожуха шарнира).
5. Демонтируйте хомут, удерживающий защитный кожух шарнира. Далее отгибайте усик и беритесь за зажим с помощью утконосов или плоскогубцев.
6. По такому же алгоритму демонтируйте малый хомут пыльника наружного шарнира.
7. Снимайте кожух «гранаты».
8. Доставайте из кожуха распирающую пружинку в комплекте со специальной шайбой.
9. Разделяйте пружинку и упорную шайбу. Осмотрите состояние эти узлов. Наличие повреждений (деформаций, изгибов) свидетельствует о необходимости установки новой детали.
10. Снимайте кольцо, фиксирующее ступицу шарнира, а далее разгибайте его с применением утконосов или съемника. Итоговая задача такой работы — вывести устройство из специальной проточки вала.
11. Перемещайте ступицу и ролики по шлицам, после чего демонтируйте ступичную часть.

«Перед разборкой устройства помечайте позицию ступицы по отношению к валу. Такая предусмотрительность упрощает процесс сборки после того, как правый пыльник Рено будет заменен»

12. Снимайте старый и поврежденный чехол, после чего ставьте новый правый пыльник на шарнир. Будьте внимательны с кольцевым выступом — он должен четко попасть в проточку вала. В противном случае через 1-2 тысячи километров придется снова делать замену.

«Чтобы упростить процесс монтажа защиты, обработайте вал привода смазкой выпускаемой для ШРУСа»

12. Производите напрессовку ступицы одновременно с роликовым механизмом на вал. Для упрощения задачи используйте головку подходящего диаметра, которая должна быть в подготовленном к работе наборе. Проследите, чтобы метки были совмещены друг с другом (вы их ставили в процессе демонтажа). Возвращайте на место фиксирующее кольцо.
13. Наружное устройство (правый пыльник шарнира) наполняйте смазывающим составом на 50%. Вторую половину смазки закладывайте в корпус ШРУСа. Не переусердствуйте — суммарный вес смазывающего состава не должен превышать 134 грамм (при минимальном пределе в 114 грамм). Отклонение от требуемого уровня в большую или меньшую сторону запрещено.
14. Возвращайте демонтированную ранее пружинку и шайбу в корпус шарнира, и ставьте его на ступичные ролики. Далее надевайте на корпус пыльник. Оцените положение кольцевого выступа — он должен быть расположен точно в проточке корпуса ШРУС.
15. Выдавливайте лишний воздух, который скопился в правом шарнире Рено. Для этого поднимайте широкий край чехла и устанавливайте под него круглый стержень.
16. Смещайте элементы шарнира так, чтобы добиться расстояния в 19 см между хвостовиком ШРУС и торцевыми элементами малого пояса. При выполнении работы следите за стержнем — он должен располагаться все это время под пыльником. Заканчивайте работу, когда убедитесь в отсутствие воздуха внутри. В противном случае высок риск нарушения целостности защитного кожуха в процессе эксплуатации.
17. Доставайте стержень из-под края пыльника, после чего фиксируйте правый пыльник при помощи хомутов. Проследите, чтобы элементы ШРУС были неподвижны.
18. Последующую сборку выполняйте по обратному алгоритму. Вот и все, работа готова.

Что учесть в процессе замены?

Чтобы наружное и внутреннее устройство распределения угловых скоростей (ШРУС) автомобиля Renault служило дольше, учтите следующее:

• При повреждении правого пыльника проверьте и замените (при наличии проблем) внешний защитный кожух с левой стороны. Алгоритм действий в этом случае идентичен. Разница только в том, что защита с левой стороны на два сантиметра короче, а диаметр на 15 мм больше. Это значит, что левый и правый кожух — изделия, которые не относятся к категории взаимозаменяемых (этот момент должен быть учтен в процессе выполнения работ).
• Сбивая внутреннюю обойму шарнира с помощью зубила, будьте осторожны, ведь этот узел считается весьма хрупким. Лучший способ — сделать несколько ударов в разных точках. Если обойма отказывается сниматься, то сделайте еще три удара по этим же местам.
• Учтите, что процесс натягивания нового защитного кожуха на вал — задача не из простых. По этой причине нанесение смазки на вал Рено — обязательное условие (без нее ничего не выйдет).
• Меняйте наружное устройство и пластиковый пыльник одновременно. Работу осуществляйте с учетом замены подшипника и сальника.

Как видно из статьи, поменять внешний пыльник Рено —  задача, которая разрешима даже для начинающего автолюбителя. Главное — заранее подготовить инструмент, разобраться с технической частью работ и подготовить качественные детали для замены. Если какие-то моменты остались непонятными, то всегда можно посмотреть обучающее видео.



proremontreno.ru

Замена на Рено Логан пыльников наружного шруса с правой и левой стороны + видео

Алексей Степанов 03.01.2019 Ремонт и обслуживание, Советы по эксплуатации, Устройство автомобиля

Иногда причиной серьёзной поломки может стать недостаточная защита того или иного узла автомобиля от загрязнений. Это утверждение особенно актуально для шарниров равных угловых скоростей (ШРУС) в автомобилях Рено Логан. Эти узлы защищены пыльниками. И если пыльники пришли в негодность — недолго осталось и шарнирам. О том, как самостоятельно производится замена наружных пыльников на Рено Логан, мы и расскажем в данной статье.

Расположение и функции пыльника наружного ШРУСа

Левый пыльник наружного ШРУСа Рено Логан

Шарниры равных угловых скоростей (ШРУСы) находятся позади колеса, рядом со ступицей. Они бывают как наружными, так и внутренними. Функция наружного ШРУСа сводится к тому, чтобы обеспечить угловые перемещения валов подвески. Внутренний ШРУС обеспечивает не только угловые, но и осевые перемещения валов подвески, например, когда передние колёса поворачивают. Наружные ШРУСы защищены пыльниками из плотной гофрированной резины. Увидеть их можно, заглянув под машину (например, из смотровой ямы). При повреждении пыльника в ШРУС попадает грязь, которая начинает работать как абразивный материал (хотя исправный ШРУС может служить очень долго, почти столько же, сколько сам автомобиль).

На рисунке обозначены: 1 — хомуты крепления чехла, 2 — трёхшиповая ступица, 3 — ролик, 4 — зубчатый диск датчика ABS (при наличии ABS), 5 — корпус шарнира, 6 — пружина, 7 — регулировочная проставка, 8 — толкатель, 9 — вал привода, 10 — чехол шарнира (наружный пыльник)

Признаки и причины необходимости замены

• При визуальной проверке обнаружились многочисленные трещины на поверхности пыльника.
• В момент поворота передних колёс слышен характерный вой, иногда переходящий в треск.
• Машину во время движения постоянно ведёт в сторону.
• Из шарниров через рваные пыльники постоянно сочится смазка.
• Появилось ощутимое биение вала привода одного из колёс.

Инструменты

1. Комплект рожковых ключей.
2. Комплект торцовых головок с воротком.
3. Новый комплект пыльников.
4. Комплект сальников для приводов.
5. 2 домкрата.
6. Зубило.
7. Молоток.
8. Противооткатные башмаки.
9. Съёмники для шаровых опор.
10. Ёмкость для слива старой смазки.
11. Ёмкость с новой смазкой (например, ШРУС-4).

Последовательность действий

1. Автомобиль устанавливается на смотровую яму. На передних колёсах слегка ослабляются гайки, которыми ступица крепится к приводу.
2. После этого под задние колёса подкладываются противооткатные башмаки, а передние колёса поддомкрачиваются и снимаются с помощью торцовых головок.Перед установкой на домкраты гайки ступиц ослабляются
3. Откручиваются болты, удерживающие защиту картера, после чего она снимается.
4. Ёмкость для слива масла из коробки передач устанавливается под сливное отверстие, после чего из отверстия выкручивается пробка, масло полностью сливается, ёмкость убирается.
5. Рулевая тяга откручивается и снимается со ступицы колеса (легче всего это сделать с помощью специального съёмника).Её лучше всего снять при помощи съёмника
6. Теперь откручивается крепление шаровой опоры рычага подвески и опора снимается.
7. Как только опора отсоединяется, ступица немного смещается, после чего снимается со своего штатного места.
8. Теперь откручиваются болты, которыми внутренний пыльник крепится к коробке передач (болтов там 3).3 болта внутреннего пыльника, которые необходимо открутить
9. После этого привод и ШРУС извлекаются.
10. С помощью съёмника для стопорных колец внутренняя обойма ШРУСа снимается с вала (если съёмника нет, обойма снимается с помощью молотка и зубила).Её снимают либо съёмником, либо молотком и зубилом
11. Хомут на внутреннем пыльнике ослабляется с помощью отвёртки, пыльник снимается.
12. После него остаётся ещё один, пластиковый пыльник, рядом с которым находится сальник и подшипник. Всё это тоже снимается.
13. Теперь хомуты на старом внешнем пыльнике снимаются, сам он аккуратно разрезается ножом вдоль и тоже снимается.Хомуты пыльника ослабляются отвёрткой
14. На вал натягивается новый наружный пыльник, после чего производится обратная сборка всех узлов.

Видео по замене на Рено Логан

Важные моменты

• В приведённой выше инструкции наглядно описан процесс замены наружного пыльника на левом ШРУСе автомобиля Рено Логан. Последовательность действий при замене правого наружного пыльника будет такой же, за исключением одного нюанса: его размеры будут другими. Правый пыльник на 2 см длиннее левого, а его диаметр на 1.5 см меньше. То есть левый и правый пыльники на Рено Логан не являются взаимозаменяемыми, и об этом нужно помнить, приобретая их в магазине.
• По наблюдениям автолюбителей, наружные пыльники на автомобилях после рестайлинга служат немного дольше, хотя конструкция самих ШРУСов никаких принципиальных изменений не претерпела. А следовательно, последовательность замены пыльников на машинах после рестайлинга осталась такой же.
• Сбивая внутреннюю обойму ШРУСа зубилом, необходимо проявлять крайнюю осторожность, так как это очень хрупкая деталь. Оптимальный вариант: нанести три несильных удара в трёх точках обоймы, которые располагаются под углом в 120° относительно друг друга. Если обойма не сошла, нанести ещё три удара, по очереди, в те же точки. А чтобы кольца обоймы не разлетелись по сторонам, её перед снятием следует обернуть большим куском ветоши.
• Натянуть новый наружный пыльник на вал будет непросто. Поэтому имеет смысл предварительно нанести на вал и на сам шарнир тонкий слой смазки ШРУС-4. Это значительно упростит задачу.
• Вместе с наружным пыльником настоятельно рекомендуется заменить и пластиковый пыльник, вместе с сальником и подшипником.

Как видно из этой статьи, изношенный внешний пыльник влечёт за собой износ ШРУСа, замена которого — дело долгое и трудоёмкое. Рекомендация может быть только одна: пыльники нужно регулярно, не реже одного раза в месяц, осматривать на предмет потёртостей, трещин и потёков смазки. При первых же признаках износа их следует менять. В противном случае придётся менять ещё и ШРУСы, а они стоят намного дороже.

Копирайтер с пятилетним стажем. Оцените статью: Поделитесь с друзьями! 2019-01-03

Обратите внимание

Несложные реставрационные работы часто выполняются автолюбителями самостоятельно. Зная, как восстановить хром на авто, можно быстро …

autozam.ru

No related posts.
