Регулировка карбюратора ВАЗ 2106 своими руками, видео, обзор

Обратим внимание на такой вопрос, как регулировка карбюратора ВАЗ 2106 своими руками. Видео, представленное ниже, поможет лучше понять ответ на него.

В теорию особо вдаваться не будем, изложим только наблюдения из практики. И сразу сделаем оговорку. Немалая часть водителей меняет родной карбюратор на Озон или Солекс. Оправданы ли такие действия? Практический опыт говорит: да. Регулировку такого типа устройства и рассмотрим в прилагаемом видео.

Не лишним будет сразу запомнить несколько вещей.

Никогда не нужно лезть в карбюратор «просто так». Вроде что-то почудилось… Если нет явных признаков неисправности, трогать агрегат не надо.

Какие это неисправности, требующие регулировки?

  1. Повышен расход топлива и его токсичность на выходе.
  2. Автомобиль глохнет на холостом ходу.
  3. Провалы мощности или рывки машины при разгоне.
  4. Медленный разгон.

Если наблюдаются подобные явления, то придется делать регулировку карбюратора ВАЗ 2106. Своими руками или на СТО – уже не суть важно. Мы покажем, как это сделать самостоятельно.

Для начала следует убедиться, что топливный фильтр чистый, клапаны отрегулированы, угол опережения зажигания выставлен правильно.

Т.е. вся причина «плохого поведения» автомобиля кроется именно в карбюраторе.

Как отрегулировать холостой ход карбюратора ВАЗ 2106 своими руками? Смотрим, как выглядит система.



На практике вся операция сводится к следующим действиям.

  • Регулировочным винтом количества смеси выставляем необходимые обороты (859 об/мин для ВАЗ).
  • Далее регулировкой винта качества нужно найти позицию, при которой обороты движка будут максимальными.
  • Если эта цифра больше 850, понижаем ее винтом количества, а винтом качества опять ищем максимальные обороты.
  • При выходе цифры оборотов на 850 об/мин, закручиваем винтик качества до того момента, пока не начнет немного потряхивать движок.
  • Отворачиваем винтик качества на 1/3 или 1/4 обратно.
  • Вот так выходим на нормально обедненную смесь и устойчивую работу мотора.

А как своими руками отрегулировать поплавок карбюратора?

Нужно придать ходу поплавка значение, близкое к 8 мм.



А теперь обещанное видео по регулировке карбюратора ВАЗ 2106 своими руками. Операции производятся с модификацией Озон.

Как проверить качество своей работы?
  • Нужно завести автомобиль ВАЗ 2106. Мотор на холостом ходу не должен «троить».
  • Во время экстренного торможения он не должен глохнуть. Также не должно быть провала при резком (сильном) нажатии на педальку газа. В обоих случаях при подобных неполадках следует в меру выкрутить винт качества.

В Инете есть еще видео, из которых можно узнать много интересного.

Teor21

avtotuningg.ru

Карбюратор Ваз 2106: регулировка и настройка

Карбюратор – это составной узел, который подготавливает для двигателя топливную смесь. Его задача – обеспечить правильные пропорции смешивания воздуха с бензином. Идеальным считается соотношение: 1 порция бензина на 15 порций воздуха. В процессе эксплуатации регулировка карбюратора Ваз 2106 постепенно сбивается, что приводит к излишнему обогащению или обеднению топливной смеси бензином.

Признаки неисправности

Если карбюратор начал вырабатывать обогащенную смесь, вы это поймете по следующим признакам:

  • Расход топлива увеличивается
  • Слышны громкие выхлопы в глушителе и дым приобретает черный цвет

Если же мотор получает обедненную смесь, вы это поймете по следующему признаку:

  • Из под капота раздаются громкие хлопки.

В обоих случаях заметно сильнее греется двигатель, а также теряется мощность его работы.

Если вы столкнулись с подобной проблемой, помните, что она является естественным последствием эксплуатации карбюратора. Любой элемент автомобиля требует ухода, регулярного осмотра и обслуживания. Поэтому время от времени должна производится настройка карбюратора Ваз 2106.

Прежде чем приступить к регулировке, нужно убедиться в том, что причиной поломки не стал выход из строя какого-либо элемента внутри устройства. Нужно разобрать его, промыть и почистить. И только после того, как вы убедились в полной исправности всех составляющих конструкции, можно начать регулировку.

Самый простой вариант – это отправить автомобиль к специалисту. Карбюраторщики имеют в наличии специальный инструмент – газоанализатор. С помощью этого устройства можно добиться максимально эффективной настройки системы. Однако услуги специалистов данного профиля стоят недешево. Возможно, вы захотите провести все работы самостоятельно, обойдясь подручными средствами. Далее мы рассмотрим как настроить карбюратор пошагово.

Регулируем привод

  1. Проверяем, какая длина между наконечниками. Требуемая величина — 80 миллиметров.
  2. При отклонении от этого размера, вынимаем один наконечник.
  3. Ослабляем его контр-гайку и путем вращения настраиваем расстояние до нужного размера.
  4. Затягиваем гайку и возвращаем тягу.
  5. Нужно проверить регулировку. Для этого наш помощник выжимает педаль газа. Наблюдаем за дроссельной заслонкой – открылась ли она полностью.
  6. Если нет, то нужно снять наконечник с рычага и уменьшить длину тяги.
  7. Теперь нужно посмотреть, в каком положении находится заслонка при отпущенной педали газа: закрывается ли она полностью. Если нет, тягу нужно немного удлинить.
  8. Далее работаем с воздушной заслонкой. Ослабляем ее привод. В салоне полностью утапливаем заслонку.
  9. Жмем на трехплечий рычаг так, чтобы заслонка открылась до конца. В этой позиции затягиваем стопорный винт.
  10. Проверяем регулировку. Для этого полностью закрываем и снова открываем заслону из салона. Если заслонка открылась не до конца, проводим регулировку заново. При положительном исходе полностью затягиваем винт.

Регулируем заслонки

Предварительно карбюратор Ваз 2106 нужно снять. Как это сделать, описано в статье:

Разобраться непосредственно с процессом регулировки вам поможет следующая пошаговая фото-инструкция:

Регулируем устройство пуска

Эти работы можно выполнить прямо в автомобиле. Но придется предварительно снять крышку фильтра.

  1. Выворачиваем пробку . Под ней находим винт регулировки.
  2. Если работу проводите, не вынимая карбюратор из автомобиля, вытяните «подсос». Если же устройство у вас в руках, жмите на трехплечий рычаг. После того, как заслонка полностью закрылась, тягу до упора утапливаем его.
  3. Смотрим, каков зазор выставлен между камерой и воздушной заслонкой. В этом нам поможет сверло на 5,5 миллиметра.
  4. При необходимости производим настройку, с помощью отвертки провернув регулировочный винт.
  5. Возвращаем пробку обратно.
  6. Теперь нужно проверить расстояние между камерой и дроссельной заслонкой. Требуемый размер – 1 миллиметр. Для этого подойдет сверло с подобным диаметром. Настройка зазора производится с помощью тяги, которая либо переставляется в иное отверстие, либо подгибается.

Регулировка поплавковой системы

Прежде, чем приступить к этим работам, нужно убедиться, что игольчатый клапан работает надежно.

  1. Делаем замер между поплавком и прокладкой. Это расстояние должно быть 6,5 миллиметра. Допускается небольшое отклонение в 0,25 миллиметра. Также можно просто использовать подходящее сверло для замера.
  2. Зазор регулируется путем изменения угла наклона поплавкового язычка.
  3. Поплавок отворачиваем до упора. Замеряем расстояние до прокладки в этом положении. Оно должно быть равным 8 миллиметрам. С помощью язычка добиваемся нужного значения.

Регулировка холостого хода на Ваз 2106

Прежде нужно подготовить автомобиль. Двигатель прогреваем до температуры 900 градусов. Добиваемся того, чтобы мотор работал стабильно на холостых оборотах.

Смотрим ролик, в котором все показано доступно и понятно:

Текстовая инструкция такая:

  1. С помощью винта количества добиваемся частоты вращения коленвала от 820 до 900 оборотов в минуту.
  2. С помощью винта качества приводим агрегат в стабильную и равномерную работу. Затем закручивая винт, дестабилизируем работу мотора и снова выкручиваем его для восстановления. Наша задача таким образом добиться максимально устойчивой работы двигателя при максимально бедной смеси.
  3. Винтом количества снова доводим обороты до нужного значения.
  4. Операцию лучше всего провести два-три раза.

Диагностика карбюратора после регулировки

Теперь нужно убедиться, что все настройки выставлены правильно. Для этого нужно завести двигатель и понаблюдать за его работой на холостых. Не начинает ли он троить? Далее нажимаете резко на акселератор и также резко отпускаете ее. Слышны ли провалы? Если да, винт регулировки качества топлива нужно немного выкрутить.

При резком торможении мотор должен продолжать стабильно работать. Если он глохнет, нужно чуть выкрутить винт качества.

Таким образом, вы теперь знаете, как отрегулировать карбюратор на Ваз 2106 своими силами без специальных инструментов.

Опытные карбюраторщики! Если вы нашли в статье неточности и хотите поделиться опытом, пишите свои комментарии. Ваше мнение будет очень полезно всем читателям сайта. На шестерках часто ставят карбюратора дааз и солекс. Есть ли принципиальная разница в регулировке между ними? Также интересно ваше мнение.

Эта статья — часть цикла из 9 уроков, посвященных карбюраторам семерки. Чтобы ознакомиться со всеми девятью уроками, перейдите по ссылке: //7vaz.ru/chto-takoe/karbyurator.html

7vaz.ru

Как Отрегулировать Карбюратор На Ваз 2106 Видео ~ AUTOVIBER.RU

Как хорошо настроить карбюраторный узел Lada 2106?

Легендарная «шестерка», которая была, чуть ли не основным автомобилем в стране, все реже встречается на наших дорогах. Теперь мало кто специализируется на ремонте и обслуживании вазовской классики, и найти мастера по настройке ее системы питания довольно сложно. Однако любой автовладелец способен самостоятельно наладить узел приготовления горючей смеси, достаточно воспользоваться рекомендациями опытных водителей.

Коротко об особенностях и устройстве карбюраторного узла «шестерки»

Перед тем, как отрегулировать карбюратор на ВАЗ 2106, не помешает узнать его конструктивные особенности. После 1980 года на тольяттинские автомобили стали устанавливать Озон и Солекс. Смысл работы узла – приготовление горючей смеси перед подачей ее в цилиндры авто. До тонкостей, это не автошкола, разбирать конструкцию не будем, достаточно ознакомиться с основными компонентами, обеспечивающими оптимальный режим работы карбюраторного ДВС:

  • Система дозирования горючего.
  • Механизмы для управления заслонками дросселя и обогащения смеси.
  • Система холостого хода.
  • Насос-ускоритель и эконостат.
  • Поплавковая камера.

Камера с поплавком и игольчатым клапаном отвечает за стабильность уровня горючего. Устанавливаем накладки на пороги и вешаем двери. Как отрегулировать Как отрегулировать карбюратор ВАЗ на моторы ВАЗ 2103 и ВАЗ 2106 с. Задняя полка на ВАЗ 21099: как установить. Далее бензин, протекая по распылительной трубке, попадает в камеру, где смешивается с воздухом из впускного патрубка. Количество смеси корректируется дроссельной заслонкой, которая связана с акселераторной педалью.

Точная регулировка позволяет приготовить правильную смесь из бензина и воздуха в соотношении 1:15. В процессе длительной эксплуатации машины настройки сбиваются и приходиться думать, как отрегулировать карбюратор на автомобиле ВАЗ 2106 своими силами. Редукторный стартер на ваз 2106 — Duration: Как снять Торпедо от гольф 2 в ВАЗ 2101. Как отрегулировать карбюратор на ВАЗ, знают опытные автомеханики. При повороте рычага заслонки против часовой стрелки последний элемент закрывается. Технология юстировки одинакова как для Солекса, так и для Озона.

Когда нужна регулировка?

Читайте так же

Настройка карбюраторного узла не сложнее, чем

регулировка привода сцепления на VAZ 2107 , поскольку предполагает всего лишь юстировку жиклеров. В некоторых случаях их нужно очистить от смол и прочих загрязнений, наличие загрязнений ощущается мощностными провалами в процессе набора скорости. Размеры колес и дисков на ВАЗ 2106 Жигули Все. Многие автовладельцы утверждают, что карбюраторы Озон не совсем хороший вариант, и рекомендуют заменить их на Солекс.

Тем не менее, признаки того, что прибор начал готовить обогащенную смесь, и нужна его настройка, одинаковы для обеих типов агрегатов:

  • Повышенный расход горючего.
  • Частый перегрев мотора.
  • Черный дым из выхлопной трубы и хлопки.
  • Потеря мощности.

Приготовление обедненной смеси характеризуется следующими признаками:

  1. Хлопки в карбюраторе.
  2. Потеря мощности.
  3. Перегрев двигателя.

Само собой, не всегда нужно сразу же хвататься за отвертку и крутить регулировочные винты – возможно дело в другом. Например, когда холостые обороты плавают, возможен подсос воздуха через прокладку впускного коллектора, а может быть и пробой диафрагмы усилителя тормозов. Но даже перечисленные причины – это еще не все варианты, поэтому конкретных рецептов для устранения определенных неполадок дать нельзя. Подбираем жиклёры ГДС на карбюратор дааз 2105 2105 для роботы на ВАЗ Как почистить. Вопрос следует решать комплексно, учитывая связь между системами автомобиля.

Делай сам: как отрегулировать карбюратор на авто ВАЗ 2106 в собственном гараже?

Настройка карбюратора ваз 2106

Автомастерская ОЗОН, ремонт и диагностика инжекторных автомобилей и карбюраторов. г.Железногорск

Как почистить и настроить карбюратор ВАЗ (классика). Сделай сам!

Всем понравилась рубрика Сделай сам ! Я ее продолжаю! Приятного просмотра всем! ?? Дорогие подписчики!.

Полноценная настройка узла приготовления горючей смеси нуждается в системном подходе. Весь цикл состоит из последовательного выполнения следующих этапов:

  • Предварительная фаза.
  • Регулировка поплавка.
  • Юстировка холостых оборотов.
  • Регулировка наконечников тяг карбюраторного узла.

Предварительный этап

Перед тем, как правильно отрегулировать своими руками карбюратор на ВАЗ 2106, важно выполнить ряд рабочих мероприятий:

  • Настроить тепловые зазоры механизма газораспределения.
  • Установить оптимальный момент зажигания.
  • Открыть полностью воздушную заслонку.

Все работы по настройке карбюраторного узла проводятся на прогретом моторе. Не стоит забывать, что в ходе процесса могут понадобиться новые детали и резинотехнические изделия, поэтому лучше заблаговременно приобрести ремонтный комплект.

Регулировка поплавка

Один из основных этапов в наладке карбюраторного узла. На видео показано, как снять стартер на Ваз 2101, 2102, 2103, 2104, 2105, 2106, 2107. Высокий уровень будет выдавать «богатую» смесь, и она в большем количестве будет подаваться в цилиндры, но ожидаемой динамики не будет. Как отрегулировать как отрегулировать карбюратор ваз вроде все делаю правильно,. Повысится только расход горючего, а также его токсичность.

Язычок поплавка должен быть так установлен, чтобы его ход составлял не более 8 мм. В некоторых случаях причиной неполадок может стать игольчатый клапан. Тогда нужно снять поплавок, вытянуть иглу и проверить проходимость отверстий.

Читайте так же

Настройка холостых оборотов

В процессе участвуют два винта, которые устанавливают количество и качество смеси. Для качественной настройки не помешает наличие газоанализатора. Перед тем, как

отрегулировать карбюратор на автомобиле ВАЗ 2106, нужно знать об ограничительных пластиковых втулках, которые напрессованы на регулировочные винты. Эти заглушки не позволяют нарушать заводские настройки. Если данный фактор мешает выставить нормально ХХ, то следует выломать их шлицевой отверткой.

Технология регулировки холостых оборотов:

  • При открытой воздушной заслонке установить винтом качества частоту вращения коленвала 800-900 об/мин.
  • Вращая винт качества, установить максимальные обороты ДВС.
  • Винтом количества выставить по тахометру обороты 950-1030 об/мин.
  • Винтом качества опять установить максимальные обороты.
  • Повторять эти операции до момента, когда число оборотов 950-1030 об/мин не совпадет с максимальными оборотами, установленными при помощи винта качества.
  • После момента совпадения винт качества вернуть в положение, где обороты ДВС составляли 800-900 об/мин.

При наличии газоанализатора винтом качества добиваются концентрации СО в выхлопных газах 0,5-1,2%. Шины и диски на Ваз 2106 | Зимняя и летняя резина на ВАЗ. Окончательное положение винтов нужно зафиксировать пластичным герметиком, чтобы предотвратить самопроизвольное откручивание.

Регулировка тяг

Не менее важный этап в процессе наладки карбюратора «шестерки» выполняется по переходам:

  • Демонтировать воздушный фильтр и его корпус.
  • Измерить расстояние между центральными точками наконечников, оно должно быть 80 мм.
  • Чтобы изменить длину тяги, освободить наконечник отверткой и ключом «на 8» открутить контргайку, после чего выполнить наладку методом вращения наконечника.
  • Затянуть крепеж и установить тягу на штатное место, завести мотор и нажать педаль газа до упора. Настройка карбюратора ваз 2106 — Duration: Экономичный карбюратор как Проблема на. В случае если дроссель открывается не полностью, то у заслонки есть запас хода.

На вопрос, как дальше отрегулировать карбюратор на автомобиле ВАЗ 2106, специалисты рекомендуют произвести еще несколько несложных действий:

  • Снять наконечник тяги продольного типа и открутить контргайку.
  • Уменьшить длину тяги, закрепить ее и опять проверить степень открытия заслонки методом нажатия до пола на педаль газа. Заслонка должна быть абсолютно закрыта.
  • В случае необходимости увеличения длины тяги нужно ослабить трос дроссельной заслонки.

Что имеем после грамотной регулировки карбюраторного узла «шестерки»?

Проверка юстировок узла приготовления горючей смеси такой же важный этап обслуживания, как и контроль состояния АКБ автомобиля. В это видео показана как менять подушки двигателя ваз классика Подпишитесь на канал пожалуйста !!!. Комплексный подход в настройке карбюратора гарантирует не только комфортный режим передвижения, но и массу полезных моментов:

  • Прибавление в мощности и уверенный набор скорости.
  • Отсутствие провалов в работе ДВС в низком и среднем секторе оборотов.
  • Улучшенные динамические характеристики – автомобиль резвее набирает обороты и разгоняется за короткое время.
  • Оптимальная приемистость мотора, которая выражается в отзывчивости педали газа.

Перечисленные качества позволяют эффективно использовать горючую смесь, что необходимо как в условиях городских пробок, так и на загородных трассах. Поэтому грамотная наладка карбюраторного узла поможет машине своевременно набрать скорость и совершить запланированный маневр.

Читайте так же

autoviber.ru

🚘 Регулировка карбюратора ВАЗ 2106: пошаговая инструкция

Вступление

В СССР одним из самых популярных легковых автомобилей считался ВАЗ 2106 — легендарная «шестерка», которая выпускалась на протяжении 30 лет (1975 — 2005). При этом до 1980 года на ВАЗ 2106 устанавливали карбюраторы типа Weber (2103-1107010-01 и 2106-1107010), а затем, вплоть до снятия автомобиля с производства — более совершенные «Озон» (2107-1107010-20) и «Солекс» (21053-110710).

Сейчас эти автомобили на отечественных дорогах встречаются очень редко, да и специалистов, знающих, как осуществляется настройка карбюратора ВАЗ 2106, найти достаточно сложно. Однако автомобилисты со стажем, имеющие определенные навыки и обладающие минимальным набором инструмента, легко могут осуществить ремонт и регулировку самостоятельно.

Карбюратор ВАЗ 2106

Карбюратор — один из самых ответственных узлов в системе подачи топлива в двигатель автомобиля ВАЗ 2106. Именно он отвечает за создание топливо-воздушной смеси, которая необходима для нормальной работы силового агрегата.

Карбюратор ОЗОН

Карбюратор с правильными настройками готовит нормальную горючую смесь, состоящую из бензина и воздуха (1:15). Но при длительной или интенсивной эксплуатации нарушаются заводские регулировки, в результате чего в двигатель начинает постоянно поступать обогащенная или обедненная горючая смесь. Это немедленно сказывается на его работе и требует ремонта карбюратора.

Характерные признаки неисправности карбюратора

Свидетельством того, что карбюратор готовит обогащенную горючую смесь, служат :

  • увеличенный расход бензина;
  • перегрев двигателя;
  • «хлопки» и дым черного цвета из глушителя;
  • теряется мощность.

Признаки поступления в двигатель обедненной горючей смеси:

  • потеря мощности;
  • характерные «хлопки» в карбюраторе;
  • перегрев мотора.

Обслуживание карбюратора ВАЗ 2106

Карбюратор, также как все другие узлы автомобиля, нуждается в регулярном техническом обслуживании и ремонте, которые в общем случае сводятся к очистке наружных и внутренних поверхностей корпусных деталей.

Обслуживание «Солекса»

Разобрав карбюратор, необходимо тщательно осмотреть все его детали и выделить среди них неисправные. Все работы по настройке карбюратора осуществляют только убедившись в том, что все детали исправны.

Как правило, ремонт сводится к замене деталей, пришедших в негодность. Далее производим регулировку числа оборотов мотора на холостом ходу.
Выполняют ее на «горячем» моторе. Кроме того нужно предварительно:

  • отрегулировать зазоры в механизме газораспределения;
  • выставить оптимальный момент зажигания;
  • полностью открыть воздушную заслонку.

Далее работы проводят в следующем порядке:

  1. 1. Винтом количества горючей смеси устанавливают режим работы мотора в пределах 800 — 900 об/мин. Запоминают положение винта качества.
  2. 2. Вращая винт качества устанавливают наибольшее число оборотов.
  3. 3. Винтом количества доводят число оборотов силовой установки до 950 — 1035 в минуту.
  4. 4. Винтом качества снова устанавливают максимальное количество оборотов.

Регулировка «Солекса»

Эти операции проводят до тех пор, пока число оборотов 950 -1035 в минуту не совпадет с максимальным значением числа оборотов, полученных с помощью винта качества. Добившись совпадения, винт качества возвращают в положение, где число оборотов двигателя составляло 820 — 900 в минуту (см. п. 1).

ВАЖНО! Для защиты заводских настроек, винты, регулирующие количество и качество горючей смеси снабжены защитными втулками, которые позволяют провернуть их только на пол-оборота. Если втулки мешают добиться положительных результатов, их необходимо сломать и освободив винты, продолжить работу.

Чистка жиклеров топливных и воздушных каналов путем продувания их сжатым воздухом. При сильном засорении жиклеры чистят с помощью деревянной палочки, смоченной ацетоном. Проверяем и регулируем уровня топлива в поплавковой камере.

Один из самых важных параметров карбюратора — количество бензина в его камере. От него зависит:

Спасибо за подписку!

  • токсичность выхлопа;
  • расход бензина.

Для этой регулировки нужно снять верхнюю часть корпуса карбюратора и установить ее вертикально. При этом шарик иглы должен касаться язычка поплавка.

ВАЖНО: В процессе регулировки может быть выявлена необходимость проведения ремонта, связанного с заменой деталей.

Убедившись в исправности всех составных частей, обеспечивающих необходимый уровень топлива, приступают к регулировке:

  • Измеряют зазор между низом поплавка и плоскостью крышки. Он должен находится в пределах 6+0,25 мм. Если размер не соответствует, то необходимо аккуратно подогнуть язычок поплавка;

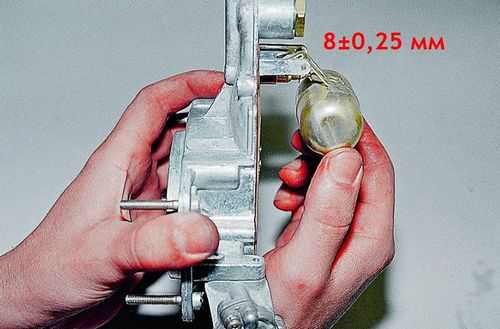

  • Проверяют ход поплавка. Величина хода должна быть 8+0,25 мм.

Настройка поплавка

Закончив ремонт и осуществив все необходимые регулировки приступают к проверке качества выполненных работ.

Для этого запускают двигатель и проверяют работу автомобиля:

  • на холостом ходу;
  • при резком нажатии на педаль газа;
  • при резком отпускании педали газа и торможении.

Во всех случаях двигатель должен работать равномерно и не глохнуть.

olade.ru

Настрой-ка: как отрегулировать карбюратор на ВАЗ 2106 своими руками?

Легендарная «шестерка», которая была, чуть ли не основным автомобилем в стране, все реже встречается на наших дорогах. Теперь мало кто специализируется на ремонте и обслуживании вазовской классики, и найти мастера по настройке ее системы питания довольно сложно. Однако любой автовладелец способен самостоятельно наладить узел приготовления горючей смеси, достаточно воспользоваться рекомендациями опытных водителей.

Коротко об особенностях и устройстве карбюраторного узла «шестерки»


Перед тем, как отрегулировать карбюратор на ВАЗ 2106, не помешает узнать его конструктивные особенности. После 1980 года на тольяттинские автомобили стали устанавливать Озон и Солекс. Смысл работы узла – приготовление горючей смеси перед подачей ее в цилиндры авто. До тонкостей, это не автошкола, разбирать конструкцию не будем, достаточно ознакомиться с основными компонентами, обеспечивающими оптимальный режим работы карбюраторного ДВС:

  • Система дозирования горючего.
  • Механизмы для управления заслонками дросселя и обогащения смеси.
  • Система холостого хода.
  • Насос-ускоритель и эконостат.
  • Поплавковая камера.

Камера с поплавком и игольчатым клапаном отвечает за стабильность уровня горючего. Далее бензин, протекая по распылительной трубке, попадает в камеру, где смешивается с воздухом из впускного патрубка. Количество смеси корректируется дроссельной заслонкой, которая связана с акселераторной педалью.

Точная регулировка позволяет приготовить правильную смесь из бензина и воздуха в соотношении 1:15. В процессе длительной эксплуатации машины настройки сбиваются и приходиться думать, как отрегулировать карбюратор на автомобиле ВАЗ 2106 своими силами. Технология юстировки одинакова как для Солекса, так и для Озона.

Когда нужна регулировка?

Настройка карбюраторного узла не сложнее, чем регулировка привода сцепления на VAZ 2107, поскольку предполагает всего лишь юстировку жиклеров. В некоторых случаях их нужно очистить от смол и прочих загрязнений, наличие загрязнений ощущается мощностными провалами в процессе набора скорости. Многие автовладельцы утверждают, что карбюраторы Озон не совсем хороший вариант, и рекомендуют заменить их на Солекс.

Тем не менее, признаки того, что прибор начал готовить обогащенную смесь, и нужна его настройка, одинаковы для обеих типов агрегатов:

  • Повышенный расход горючего.
  • Частый перегрев мотора.
  • Черный дым из выхлопной трубы и хлопки.
  • Потеря мощности.

Приготовление обедненной смеси характеризуется следующими признаками:

  1. Хлопки в карбюраторе.
  2. Потеря мощности.
  3. Перегрев двигателя.

Само собой, не всегда нужно сразу же хвататься за отвертку и крутить регулировочные винты – возможно дело в другом. Например, когда холостые обороты плавают, возможен подсос воздуха через прокладку впускного коллектора, а может быть и пробой диафрагмы усилителя тормозов. Но даже перечисленные причины – это еще не все варианты, поэтому конкретных рецептов для устранения определенных неполадок дать нельзя. Вопрос следует решать комплексно, учитывая связь между системами автомобиля.

Делай сам: как отрегулировать карбюратор на авто ВАЗ 2106 в собственном гараже?

Полноценная настройка узла приготовления горючей смеси нуждается в системном подходе. Весь цикл состоит из последовательного выполнения следующих этапов:

  • Предварительная фаза.
  • Регулировка поплавка.
  • Юстировка холостых оборотов.
  • Регулировка наконечников тяг карбюраторного узла.

Предварительный этап

Перед тем, как правильно отрегулировать своими руками карбюратор на ВАЗ 2106, важно выполнить ряд рабочих мероприятий:

  • Настроить тепловые зазоры механизма газораспределения.
  • Установить оптимальный момент зажигания.
  • Открыть полностью воздушную заслонку.

Все работы по настройке карбюраторного узла проводятся на прогретом моторе. Не стоит забывать, что в ходе процесса могут понадобиться новые детали и резинотехнические изделия, поэтому лучше заблаговременно приобрести ремонтный комплект.

Регулировка поплавка

Один из основных этапов в наладке карбюраторного узла. Высокий уровень будет выдавать «богатую» смесь, и она в большем количестве будет подаваться в цилиндры, но ожидаемой динамики не будет. Повысится только расход горючего, а также его токсичность.

Язычок поплавка должен быть так установлен, чтобы его ход составлял не более 8 мм. В некоторых случаях причиной неполадок может стать игольчатый клапан. Тогда нужно снять поплавок, вытянуть иглу и проверить проходимость отверстий.

Настройка холостых оборотов

В процессе участвуют два винта, которые устанавливают количество и качество смеси. Для качественной настройки не помешает наличие газоанализатора. Перед тем, как отрегулировать карбюратор на автомобиле ВАЗ 2106, нужно знать об ограничительных пластиковых втулках, которые напрессованы на регулировочные винты. Эти заглушки не позволяют нарушать заводские настройки. Если данный фактор мешает выставить нормально ХХ, то следует выломать их шлицевой отверткой.

Технология регулировки холостых оборотов:

  • При открытой воздушной заслонке установить винтом качества частоту вращения коленвала 800-900 об/мин.
  • Вращая винт качества, установить максимальные обороты ДВС.
  • Винтом количества выставить по тахометру обороты 950-1030 об/мин.
  • Винтом качества опять установить максимальные обороты.
  • Повторять эти операции до момента, когда число оборотов 950-1030 об/мин не совпадет с максимальными оборотами, установленными при помощи винта качества.
  • После момента совпадения винт качества вернуть в положение, где обороты ДВС составляли 800-900 об/мин.

При наличии газоанализатора винтом качества добиваются концентрации СО в выхлопных газах 0,5-1,2%. Окончательное положение винтов нужно зафиксировать пластичным герметиком, чтобы предотвратить самопроизвольное откручивание.

Регулировка тяг

Не менее важный этап в процессе наладки карбюратора «шестерки» выполняется по переходам:

  • Демонтировать воздушный фильтр и его корпус.
  • Измерить расстояние между центральными точками наконечников, оно должно быть 80 мм.
  • Чтобы изменить длину тяги, освободить наконечник отверткой и ключом «на 8» открутить контргайку, после чего выполнить наладку методом вращения наконечника.
  • Затянуть крепеж и установить тягу на штатное место, завести мотор и нажать педаль газа до упора. В случае если дроссель открывается не полностью, то у заслонки есть запас хода.

На вопрос, как дальше отрегулировать карбюратор на автомобиле ВАЗ 2106, специалисты рекомендуют произвести еще несколько несложных действий:

  • Снять наконечник тяги продольного типа и открутить контргайку.
  • Уменьшить длину тяги, закрепить ее и опять проверить степень открытия заслонки методом нажатия до пола на педаль газа. Заслонка должна быть абсолютно закрыта.
  • В случае необходимости увеличения длины тяги нужно ослабить трос дроссельной заслонки.

Что имеем после грамотной регулировки карбюраторного узла «шестерки»?

Проверка юстировок узла приготовления горючей смеси такой же важный этап обслуживания, как и контроль состояния АКБ автомобиля. Комплексный подход в настройке карбюратора гарантирует не только комфортный режим передвижения, но и массу полезных моментов:

  • Прибавление в мощности и уверенный набор скорости.
  • Отсутствие провалов в работе ДВС в низком и среднем секторе оборотов.
  • Улучшенные динамические характеристики – автомобиль резвее набирает обороты и разгоняется за короткое время.
  • Оптимальная приемистость мотора, которая выражается в отзывчивости педали газа.

Перечисленные качества позволяют эффективно использовать горючую смесь, что необходимо как в условиях городских пробок, так и на загородных трассах. Поэтому грамотная наладка карбюраторного узла поможет машине своевременно набрать скорость и совершить запланированный маневр.

autobann.su

Регулировка карбюратора ВАЗ 2106 своими руками

В настоящее время существует достаточно большое количество разного рода инструкций и руководств, подробно описывающих регулировку карбюратора с использованием газоанализатора. Преимуществом данного метода является его максимальная эффективность. Однако такой, достаточно специализированный прибор, каковым является газоанализатор, имеется далеко не у каждого  автолюбителя. А профессионалы, обладающие таким устройством, оценивают свои услуги совсем недешево.

Тем не менее, обладая некоторыми базовыми знаниями устройства карбюратора и минимальным набором инструмента и приспособлений, практически любой автовладелец способен самостоятельно выполнить регулировку карбюратора ВАЗ 2106.

Самостоятельная регулировка карбюратора ВАЗ 2106

Перед рассмотрением непосредственно процесса регулировки карбюратора, необходимо акцентировать внимание читателя на том, что принципы, положенные в основу настройки, едины (с небольшими поправками) для всех типов карбюраторов, установленных на автомобилях Волжского автозавода.

Итак, выполняем регулировку карбюратора «шестерки».

Процесс регулировки карбюратора состоит из нескольких отдельных настроек и корректировок.

Регулировка зазоров клапанного механизма

 Фиксирование толкателей клапанов при замене регулировочной шайбы: 1 – фиксатор 67.7800.9504; 2 – регулировочная шайба

Работы по проверке и регулировке (в случае необходимости) проводятся на «холодном» двигателе с использованием широкого щупа толщиной 0,15 миллиметров или специального регулировочного приспособления с микрометрической головкой.

Установка угла опережения зажигания

Настройка угла опережения зажигания выполняется посредством совмещения соответствующих меток, нанесенных на крышке газораспределительного механизма с отметкой на маховике силового агрегата. Технически это означает опережение моментом возникновения искры на свече первого цилиндра и размыкания контактов прерывателя-распределителя достижения поршнем первого цилиндра ВМТ на угол 0+10.

Настройка уровня топлива

Этот параметр оказывает существенное влияние на состав топливной смеси, токсичность выхлопных газов, динамику работы силового агрегата  и расход топлива и заключается в выполнении следующих манипуляций:



  • Откручиваем винты крепления крышки карбюратора и устанавливаем ее в вертикальное положение. Обязательным условием установки крышки является легкое соприкосновение шарика иглы и язычка поплавка.
  • Специальным калибром измеряем зазор между плоскостью крышки (с учетом картонной прокладки) и нижней поверхностью поплавка. Величина зазора должна составлять 6,5+0,25 миллиметров (поз.А).
  • В случае несоответствия величины зазора указанному значению она (величина) корректируется путем подгибания язычка поплавка (поз.а).
  • В завершении контролируем величину хода поплавка. Она должна быть 8,0+0,25 миллиметров.

Внимание! При отсутствии специального калибра можно воспользоваться обычным сверлом соответствующего диаметра.

Как отрегулировать режим холостого хода

Предварительная подготовка автомобиля к процессу регулировки режима «холостого хода» предполагает выполнение следующих мероприятий:

  • прогреваем силовой агрегат до достижения температуры теплоносителя 900С;
  • если запуск двигателя не произошел, посредством вращения винтов «качества» и «количества» топливной смеси добиваемся пуска и стабильной работы силового агрегата.

Видео — Как настроить карбюратор ВАЗ 2106

Теперь приступаем непосредственно к регулировке «холостого хода»:

  • Вращая винт, регулирующий «количество» топливной смеси (поз.1), устанавливаем частоту вращения коленчатого вала силовой установки в диапазоне 820-900 об/мин.
  • Вращением винта, определяющим «качество» топливной смеси (поз.2), добиваемся равномерной и стабильной работы силового агрегата. Затем, вкручивая винт, уменьшаем обороты до момента дестабилизации работы двигателя, а потом опять их (обороты) увеличиваем. Целью данных манипуляций является установка винта «качества» в положение, обеспечивающее устойчивое функционирование двигателя при максимально «обедненной» топливной смеси.
  • Упавший уровень оборотов увеличиваем винтом регулировки «количества» топливной смеси и повторяем манипуляции с винтом регулировки «количества».
  • Данные регулировки выполняем несколько раз.

Проверка качества выполненных регулировок

Эффективность произведенных регулировок карбюратора «ВАЗ 2106» может быть проверена посредством выполнения некоторых, относительно несложных, действий:



Запускаем двигатель и проверяем работоспособность двигателя в режиме «холостого хода». Он не должен «троить». При резком нажатии (отпускании) на педаль акселератора не должно возникать «провалов». В противном случае необходимо немного выкрутить винт «качества».

Во время резкого торможения двигатель не должен глохнуть. Если это происходит, вам также необходимо открутить винт регулировки «качества» топлива, что немного «обогатит» качество горючей смеси.

Надеемся, что инструкция, описанная выше, поможет вам не только обеспечить стабильную и эффективную работу двигателя вашего автомобиля, но и минимизировать ваши финансовые затраты.

vipwash.ru

Как Отрегулировать Карбюратор На Ваз 2106 Видео ~ AVTO-MELVIN.RU

Как хорошо настроить карбюраторный узел Lada 2106?

Знаменитая «шестерка», которая была, чуть не главным автомобилем в стране, нашему клиенту остается пореже встречается на наших дорогах. Сейчас редко кто практикуется на ремонте и обслуживании вазовской классики, и отыскать мастера по настройке ее позволяющей вести бухгалтерский учет (софт) питания достаточно трудно. Но хоть какой автолюбитель способен без помощи других сделать узел изготовления горючей консистенции, довольно пользоваться советами опытнейших водителей.

Коротко об особенностях и устройстве карбюраторного узла «шестерки»

Загодя до того, как отрегулировать карбюратор на ВАЗ 2106, не помешает выяснить его конструктивные особенности. После 1980 года на тольяттинские авто стали устанавливать Озон и Солекс. Смысл работы узла – изготовление горючей консистенции перед подачей ее в цилиндры авто. До тонкостей, это не автошкола, разбирать конструкцию здесь мы не будем, довольно узнать все про основными компонентами, обеспечивающими лучший режим работы карбюраторного ДВС:

  • Система дозирования горючего.
  • Механизмы для управления заслонками дросселя и обогащения консистенции.
  • Система холостого хода.
  • Насос-ускоритель и эконостат.
  • Поплавковая камера.

Камера с поплавком и игловатым клапаном отвечает за стабильность уровня горючего. Дальше бензин, протекая по распылительной трубке, попадает в камеру, где смешивается с воздухом из впускного патрубка. Количество консистенции корректируется дроссельной заслонкой, которая связана с акселераторной педалью.

Четкая регулировка позволяет приготовить правильную смесь из бензина и воздуха в соотношении 1:15. В ходе долговременной эксплуатации машины опции сбиваются и приходиться мыслить, как отрегулировать карбюратор на автомобиле ВАЗ 2106 в домашних условиях. Разработка юстировки схожа как для Солекса, так и так же для Озона.

Когда нужна регулировка?

Настройка карбюраторного узла не труднее, чем регулировка привода сцепления на VAZ 2107 , так как подразумевает только лишь юстировку жиклеров. Иногда их необходимо очистить от смол и иных загрязнений, наличие загрязнений чувствуется мощностными провалами в ходе набора скорости. Наверное автолюбители говорят, что карбюраторы Озон не очень неплохой вариант, и советуют поменять их на Солекс.

Все же, признаки того, что устройство начал готовить обогащенную смесь, и нужна его настройка, схожи для обеих типов агрегатов:

  • Завышенный расход горючего.
  • Нередкий перегрев мотора.
  • Темный дым из выхлопной трубы и хлопки.
  • Утрата мощности.

Изготовление обедненной консистенции характеризуется последующими признаками:

  1. Хлопки в карбюраторе.
  2. Утрата мощности.
  3. Перегрев мотора.

Самостоятельно, не каждый раз необходимо сразу хвататься за отвертку и крутить регулировочные винты – вам дело в другом. К примеру, когда холостые обороты плавают, вероятен подсос воздуха через прокладку впускного коллектора, не исключено и пробой диафрагмы усилителя тормозов. Даже перечисленные предпосылки – это еще далеко не все варианты, потому определенных рецептов для устранения определенных проблем дать нельзя. Вопрос следует решать комплексно, беря во внимание связь меж системами автомобиля.

Делай сам: как отрегулировать карбюратор на авто ВАЗ 2106 в собственном гараже?

Настройка карбюратора ваз 2106

Автомастерская ОЗОН, ремонт и диагностика инжекторных автомобилей и карбюраторов. г.Железногорск

СДЕЛАЙ САМ. Регулировка холостого хода!

Всем приглянулась рубрика Сделай сам ! Я ее продолжаю! Приятного просмотра всем! ?? Дорогие подписчики!

Настоящая настройка узла изготовления горючей консистенции нуждается в системном подходе. Весь цикл состоит из поочередного выполнения последующих шагов:

  • Подготовительная фаза.
  • Регулировка поплавка.
  • Юстировка холостых оборотов.
  • Регулировка наконечников тяг карбюраторного узла.

Предварительный этап

Загодя до того, как правильно отрегулировать своими руками карбюратор на ВАЗ 2106, принципиально выполнить ряд рабочих мероприятий:

  • Настроить термические зазоры механизма газораспределения.
  • Установить лучший момент зажигания.
  • Открыть стопроцентно воздушную заслонку.

Полный спектр работ по настройке карбюраторного узла проводятся на прогретом моторе. Помните, что в процессе процесса конечно пригодиться новые детали и резинотехнические изделия, потому лучше заранее приобрести ремонтный набор.

Регулировка поплавка

Один из главных шагов в наладке карбюраторного узла. Уровень будет выдавать «богатую» смесь, и она в большем количестве будет подаваться в цилиндры, однако ожидаемой динамики не будет. Повысится только расход горючего, а кроме того его токсичность.

Язычок поплавка бывает так установлен, чтоб его ход составлял менее 8 мм. Иногда предпосылкой проблем бывает игловатый клапан. Тогда необходимо снять поплавок, вытянуть иглу и проверить проходимость отверстий.

Настройка холостых оборотов

На протяжении участвуют два винта, устанавливающих количество и качество консистенции. Для высококачественной опции не помешает наличие газоанализатора. Загодя до того, как отрегулировать карбюратор на автомобиле ВАЗ 2106, необходимо знать об ограничительных пластмассовых втулках, которые напрессованы на регулировочные винты. Эти заглушки не позволяют нарушать заводские опции. Если данный фактор мешает выставить нормально ХХ, то следует выломать их шлицевой отверткой.

Разработка регулировки холостых оборотов:

  • При открытой воздушной заслонке установить винтом свойства частоту вращения коленвала 800-900 об/мин.
  • Вращая винт свойства, установить наибольшие обороты ДВС.
  • Винтом количества выставить по тахометру обороты 950-1030 об/мин.
  • Винтом свойства снова установить наибольшие обороты.
  • Повторять эти операции до момента, когда число оборотов 950-1030 об/мин не совпадет с наивысшими оборотами, установленными при использовании винта свойства.
  • После момента совпадения винт свойства возвратить в положение, где обороты ДВС составляли 800-900 об/мин.

При наличии газоанализатора винтом свойства достигают концентрации СО в выхлопных газах 0,5-1,2%. Окончательное положение винтов необходимо зафиксировать пластичным герметиком, чтоб предупредить самопроизвольное откручивание.

Регулировка тяг

Более принципиальный шаг на протяжении наладки карбюратора «шестерки» производится по переходам:

  • Демонтировать воздушный фильтр и его корпус.
  • Измерить расстояние меж центральными точками наконечников, оно будет 80 мм.
  • Чтобы изменить длину тяги, освободить наконечник отверткой и ключом «на 8» открутить контргайку, после чего выполнить наладку методом вращения наконечника.
  • Затянуть крепеж и установить тягу на штатное место, завести мотор и нажать педаль газа до упора. В случае если дроссель открывается не полностью, то у заслонки есть запас хода.

На вопрос, как дальше отрегулировать карбюратор на автомобиле ВАЗ 2106, специалисты рекомендуют произвести еще несколько несложных действий:

  • Снять наконечник тяги продольного типа и открутить контргайку.
  • Уменьшить длину тяги, закрепить ее и опять проверить степень открытия заслонки методом нажатия до пола на педаль газа. Заслонка должна быть абсолютно закрыта.
  • В случае необходимости увеличения длины тяги нужно ослабить трос дроссельной заслонки.

Что имеем после грамотной регулировки карбюраторного узла «шестерки»?

Проверка юстировок узла приготовления горючей смеси такой же важный этап обслуживания, как и контроль состояния АКБ автомобиля. Комплексный подход в настройке карбюратора гарантирует не только комфортный режим передвижения, но и массу полезных моментов:

  • Прибавление в мощности и уверенный набор скорости.
  • Отсутствие провалов в работе ДВС в низком и среднем секторе оборотов.
  • Улучшенные динамические характеристики – автомобиль резвее набирает обороты и разгоняется за короткое время.
  • Оптимальная приемистость мотора, которая выражается в отзывчивости педали газа.

Перечисленные качества позволяют эффективно использовать горючую смесь, что необходимо как в условиях городских пробок, так и на загородных трассах. Поэтому грамотная наладка карбюраторного узла поможет машине своевременно набрать скорость и совершить запланированный маневр.

avto-melvin.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
