Ступичный подшипник автомобиля — Устройство и работа
Обладатели автомобилей не раз сталкивались с ситуацией, когда ходовая их транспортного средства требовала замены ступичного подшипника. Хорошо, если автолюбитель «сыграл на опережение», гораздо хуже, когда завывающий подшипник становится в конечном итоге причиной тяжелого ДТП со всеми вытекающими последствиями. Сегодняшнюю статью мы посвятим ступичным подшипникам – их назначению, разновидностям, а также причинам, по которым они со временем выходят из строя.
Для чего нужны ступичные подшипники?
Основное назначение ступичных подшипников – обеспечение равномерного вращения колес машины. Как не трудно догадаться из названия, они являются связующим звеном между осью транспортного средства и ступицей, к которой посредством шпилек с гайками закрепляется тормозной диск и непосредственно колесо.
По своему устройству ступичные подшипники являются классическими подшипниками качения. Они состоят из двух металлических колец, между которыми запрессованы конические элементы, отделенные от корпуса специальным изолятором, изготавливаемым из резины повышенной плотности.
Какие бывают ступичные подшипники?
В современном автомобилестроение существует значительное различие между ступичными подшипниками, применяемыми в иномарках, и подшипниками, предназначенными для российских моделей. Иностранные детали имеют значительно более сложную конструкцию, обеспечивающую высочайший уровень надежности. Зарубежные концерны в основном прибегают к применению ступичных подшипников «HUB» 2-го и 3-го поколений. У таких подшипников имеется фланцы для закрепления к тормозным дискам, либо к корпусу колесной ступицы. Зачастую подшипник прикрепляется к обеим названным частям одновременно. Помимо этого подшипники «HUB-2» и «HUB-3» наделены специальным электронным датчиком. Подобное устройство значительно упрощает установку и центровку подшипников, позволяя определять с высокой точностью степень их износа.
С отечественными авто все заметно хуже. Переднеприводные модели марки ВАЗ до сих пор получают морально устаревшие двухрядные закрытые подшипники «HUB-1». На «Нивах» инженеры применяют однорядный конический тип ступичных подшипников. Примерно та же самая история и с другими моделями, включая грузовой коммерческий транспорт. Указанные подшипники достаточно сложно устанавливаются, предъявляют жесточайшие требования к точности момента затяжки и нуждаются в постоянном наличии большого количества смазки. К сожалению, кроме подшипников «HUB» 1го поколения и подшипников нулевого класса, российские производители ничего не выпускают.
Каков ресурс ступичного подшипника, и что влияет на его износ?
Ступичные подшипники не имеют строго регламентированного рабочего ресурса. Исходя из практики эксплуатации, при правильной установке они способны «отходить» более 100 тысяч километров пробега. Согласитесь, ресурс весьма внушительный. Среднестатистическому водителю не требуется производить замену этой детали на протяжении нескольких лет.
Увы, существует множество факторов, негативно влияющих на подшипник. Именно они значительно сокращают продолжительность его бесперебойной работы.
- Плохое состояние дорог. Это основная причина выхода из строя большинства ступичных подшипников. Дело в том, что находясь в колесе, они принимают на себя всю силу ударных нагрузок, неминуемо возникающих во время поездки. Какое то время силовое воздействие выдерживается, но после достижения определенного уровня «усталости» подшипник начинает разрушаться.
- Агрессивные среды эксплуатации. Летом данное воздействие выражается в виде попадающей внутрь ступицы дорожной пыли и влаги, зимой ситуация еще больше усложняется из-за химических реагентов, обильно высыпаемых коммунальщиками на дороги.
- Перегрев. Вращение колес всегда связано с функционированием в режиме повышенных температур. Постоянное чередование нагрева с охлаждением, особенно зимним, влияет на ресурс подшипников, существенно сокращая его.
Как определить неисправность ступичного подшипника?
Главным свидетельством ухудшения работы ступичного подшипника является появляющийся гул, громкость которого возрастает с увеличением скорости движения. Сначала он возникает непостоянно, периодически пропадая. По мере разрушения подшипника, гул становится очень громким, напоминающим звук работы самолетных турбин. Если подшипник издает подобные звуки, его состояние критическое, а водитель рискует в любой момент столкнуться с заклиниванием колеса.
Подведем итоги
В конце статьи порекомендуем автолюбителям относиться к состоянию ступичных подшипников очень внимательно. Малейший посторонний шум должен стать сигналом для водителя, что деталь нужно заменить. Запомните, откладывая ремонт, вы подвергаете себя опасности провокации ДТП. Оно неминуемо возникает при заклинивании колеса, подшипник которого окончательно разрушился.
servicing-auto.ru
Подшипник ступицы переднего колеса — что это такое?
Подшипник ступицы — это центральный элемент ходовой части, от которого зависит как работоспособность автомобиля, так и безопасность водителя, пассажиров и других участников дорожного движения. Выход из строя (износ) любого из подшипников приводит к тому, что автомобиль становится неуправляемым. Ступицы колес должны быть исправными, а контроль состояния этих элементов — регулярным.
Что важно знать о ступице колеса?
Ступица – главная часть кружащейся детали с отверстием для нанизывания на вал или ось. Ее можно сцепить с ободом колеса, с диском или спицами. В отверстие внутри детали впрессовываются ступичные элементы. Для придания механизму надежности и прочности, ступицу делают в 1,5-2 раза больше по диаметру, чем внутреннее отверстие. Визуально в этом можно удостовериться, увидев саму деталь машины.По своему назначению ступица – это подвесочный элемент транспортного средства, совершающий вращения. К нему присоединены колеса. Если они ведущие, то ступица будет еще и трансмиссионным элементом. Еще элемент может быть соединен с тормозами и фланцами полуосей. Ступица не только предназначена для крепления с колесами, она еще позволяет им совершать вращательные движения.
В основном ступицу изготавливают из разных сортов стали и чугуна. В передней и задней ступице используются радиально-упорные подшипники шарообразной формы. Ступицу меняют крайне редко. В основном любые неприятные стуки, указывающие на проблему со ступичным узлом, заканчиваются заменой ступичного подшипника, за исключением когда ступица идет в сборе и является не разборной. После замены ступицы обратите внимание на состояние рычагов подвески.
Подшипник ступицы переднего колеса – что он собой представляет?
Передняя подвеска автомобиля выполняет огромное количество функций, основная из них — обеспечение управляемости автомобилем. Для надёжности между осью поворотного кулака и ступицей устанавливают по два подшипника. Они могут отличаться по размерам, но обязательно имеют конусную форму.
Закрепляются они на оси упорной шайбой и гайкой. Чем сильнее затягивать гайку, тем плотнее будут прижиматься ролики. Это даёт возможность очень точно проводить регулировку для исключения люфта.
Для водителя существует один не очень удобный фактор при эксплуатации автомобиля. Из-за отсутствия штатной защиты и возможности загрязнения при нарушении целостности сальника подшипник ступицы колеса требует постоянного внимания.
Очень часто смазочный материал вытекает от высокой температуры или вымывается при частом взаимодействии автомобиля с водой. Соответственно, в корпус ступицы попадает дорожная пыль и песок. Абразивный мусор приводит к износу деталей, которые придётся обязательно менять.
Составляющие элементы подшипника ступицы
Строение ступичного подшипника колеса. Подшипник ступицы состоит из двух колец (внешнего и внутреннего), сепаратора и тела качения. Последний элемент зависит от конфигурации и устройства машины. На ведомых осях обычно используются конические однорядные подшипники.
Главное достоинство этих элементов – небольшой размер и большой срок эксплуатации. Но они нуждаются в качественном монтаже и регулировке через определенное время. Если этого не сделать, подшипник может перестать быть работоспособным.
Для ведущих осей применяются двухрядные конические подшипники или радиально-упорные элементы в форме шарика. Двухрядные детали очень похожи на своих коллег с ведомых осей. Но кроме сходства по внешнему виду они могут выдерживать нагрузку в 2 раза больше. Закрытая конструкция подшипников способствует тому, что деталь можно использовать, пока она полностью не износится. Радиально-упорные подшипники могут в одно время выдерживать радиальную и осевую нагрузки.
Подшипники ступиц – какими они бывают?
Среди огромного количества видов для ходовой части выбраны подшипники качения. В ходе продолжительных испытаний выяснилось, что именно этот тип обеспечивает наименьшее сопротивление вращению. В зависимости от марки и модели автомобиля в конструкции ходовой части могут быть использованы такие детали:
— радиальные шариковые;
— радиальные роликовые;
— радиально-упорные (конические) роликовые.
Подшипники могут иметь различную конструкцию. В классической компоновке¸ когда передняя подвеска является независимой, а задний мост ведущим, на каждой передней ступице устанавливают по два конических подшипника, а на задних по одному радиальному (чаще это роликовые или двухрядные шариковые.
Ключевой момент в обеспечении их работоспособности — это смазка. Радиальные подшипники изготавливаются с двухсторонней защитой. На заводе изготовителе они закрываются пластиковыми кольцами-пыльниками.
Естественно, внутрь корпуса закладывается смазочный материал, которого хватает на весь срок эксплуатации. Многие производители запрещают вскрывать свои изделия и производить замену смазки. В этом случае не гарантируется герметичность пыльников. Подшипник ступицы переднего колеса упорный и состоит из трёх отдельных частей: внутренней и внешней обоймы и кассеты с роликами. Они при установке промываются и смазываются смазкой типа «Литол», а защищаются сальниками, которые монтируются на ступицу отдельно.
Замена подшипника ступицы переднего колеса
Подшипник является такой деталью транспортного средства, которая не подлежит ремонту. Его следует незамедлительно менять при выходе из строя. О том, что замена этого элемента действительно необходима, свидетельствуют следующие симптомы:
— высокий уровень нагрева ступицы либо люфт колеса;
— монотонный гул в процессе движения, отмечаемый в области передних колес.
Замена подшипников упорного типа осуществляется при помощи выпрессовок специального вида, которые позволяют относительно легко вытащить вышедший из строя элемент из гнезда.
Категорически не рекомендуется использовать молоток для удаления подшипников, так как данный «народный способ» способен стать причиной деформации мест их посадки в ступице. Кроме того, нужно тщательно очистить эти самые посадочные места от смазочных материалов, ржавчины и грязи перед тем, как установить в них новые элементы.
1. Ставим автомобиль «на ручник» и первую передачу. Устанавливаем под задние колеса антипокатные упоры.
2. Отпускаем колесные болты и ключом на «30» откручиваем гайку подшипника ступицы (если на автомобиле стоят легкосплавные диски, то тогда сначала придется снять колесо, попросить помощника нажать на педаль тормоза и открутить гайку ступицы).
3. Отверткой отжимаем суппорт и ключом откручиваем суппорт от поворотного кулака. Подвязываем суппорт, для того чтобы он не висел на тормозном шланге. Откручиваем тормозной диск от ступицы.
Дальнейшая работа может пойти по одному из трех вариантов:
Первый, замена подшипника, с использованием съемника, не снимая поворотный кулак с автомобиля. Второй, снятие поворотного кулака с автомобиля и дальнейшая замена подшипника уже на верстаке, при помощи съемника и тисков. И третий способ, снятие стойки целиком и последующей замены подшипника в тисках. Каждый из возможных способов имеет как свои преимущества, так и недостатки.
Например, подробней рассмотрим первый способ: замена подшипника ступицы не снимая поворотный кулак с автомобиля, хороша тем, что не приходится трогать болт регулировки развала. Но его минус заключается в неудобной работе, и заменить подшипник без смотровой ямы или подъемника будет довольно проблематично. Так выбивать ступицу и выпрессовывать/запрессовывать подшипник в данном положении очень не удобно.
Второй способ: заменить подшипник значительно легче и удобней, но появляется загвоздка в нарушение регулировки развала автомобиля. Перед откручиванием болтов крепления поворотного кулака к стойке, ставить две метки. Одной меткой метим положение регулировочного болта к стойке , а второй меткой положение поворотного кулака к стойке. При сборке добиваемся совпадения этих меток. Возможно, первоначальной точности добиться и не получиться, но и погрешность будет минимальна. Этот способ 100% подойдет тем, кто меняет не только один подшипник ступицы, но и проводит сразу остальной ремонт ходовой (замена шаровых опор, сайлентблоков рычагов, рулевых наконечников и т.д.).
Третий способ, самый трудоемкий. Чтобы снять стойку, придется распрессовать рулевой наконечник, и открутить гайки крепления верхней опоры к кузову. И после этого, на снятой с автомобиля стойке, заменить подшипник. Не много тяжелей и дольше, но… Это способ отлично подойдет тем кому не подошел ни первый, ни второй способ. В нашем случае, работа будет проводиться по второму варианту.
4. Устанавливаем метки. Откручиваем и выбиваем, мягкой наставкой, болты крепежа поворотного кулака к стойке. Откручиваем два болта крепежа нижней шаровой опоры к поворотному кулаку. И снимаем поворотный кулак.
5. Дальше, наставкой подходящего диаметра выбиваем ступицу с подшипника. Снимаем стопорное кольцо. Устанавливаем съемник в тиски и выпрессовываем подшипник. Очищаем и смазываем посадочное место подшипника в поворотном кулаке. Запрессовываем подшипник. Устанавливаем стопорное кольцо. Поворотный кулак с подшипником устанавливаем на ступицу и оправкой подходящего диаметра (усилие должно прилагаться к внутренней обойме подшипника) забиваем до упора.
Последующую сборку проводим в обратной последовательности. После затяжки гайки подшипника ступицы, не забываем примять бортик гайки.
Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.
auto.today
Что нужно знать о подшипнике ступицы рядовому автомобилисту
Одной из самых неприятных неисправностей ходовой части автомобиля является поломка подшипника ступицы. Мало того, что умирая, он начинает издавать пронзительный вой, способный свести с ума находящихся в салоне, так ещё при продолжительном игнорировании проблемы колесо может заклинить, что на большой скорости обычно приводит к аварии. Так что же следует знать о подшипнике ступицы рядовому автомобилисту?
Ступичные подшипники обеспечивают равномерное вращение колёсам автомобиля. Срок их службы не регламентирован, однако считается, что качественная правильно установленная деталь способна выдержать более ста тысяч километров пути. Иными словами, при щадящем режиме эксплуатации транспортного средства подшипники должны служить верой и правдой несколько лет. Однако, как показывает практика, ломаются они гораздо быстрее.
Причины, способствующие износу подшипника ступицы, кроются в качестве наших дорог. Постоянно попадая в ямы, колёса принимают на себя основной удар. Передаётся он и на подшипник, который не выдерживая нагрузки может расколоться в своей оправке. Способствует этому и неправильная его установка, произведённая кустарным образом с нарушением технологии.
Свидетельством поломки подшипника обычно служит возникающий во время движения гул, усиливающийся по мере разгона. На первых порах он может быть тихим и непостоянным. Однако, по мере усугубления проблемы когда-то бывший тихим гул начинает напоминать рёв турбины самолёта. Это говорит о том, что подшипник умер окончательно и то, что вы ещё продолжаете ездить без последствий – огромное счастье.
Ради обеспечения собственной безопасности, а угроза ей при износе подшипника ступицы весьма высока, т.к. колесо может не только заклинить, но и отвалиться, необходимо своевременно принять меры по устранению проблемы. Для начала следует убедиться в том, что источником гула является действительно подшипник. Для этого надлежит поднять автомобиль на домкрат и проверить на наличие люфта в колесе, раскачав его, взявшись за нижнюю и верхнюю части диска.
Косвенным доказательством поломки ступичного подшипника также послужит перегрев колеса в его центральной части. От сильного трения металлическая оправка детали раскаляется. Повышенную температуру довольно легко определить на ощупь – исходящий жар будет очень сильным. Как правило, на оправке снятых подшипников можно увидеть следы перегрева, из-за которого металл деформируется и теряет свои свойства.
Замена подшипника ступицы производится обычно в специализированных сервисах, поскольку для этой процедуры необходимо использовать специальное оборудование. Впрочем, некоторые умельцы умудряются менять ступичные подшипники и в гаражных условиях. В таких случаях следует быть осторожными, поскольку при нарушении технологии установки детали, отвечать за возникшие в ходе дальнейшей эксплуатации транспортного средства последствия придётся вам самим.
Похожие записи:
www.poiskavtouslug.ru
Подшипник ступицы описание виды диагностика замена фото видео.
Ступичный подшипник – один из важных элементов в автомобиле. При его отсутствии колеса попросту не будут вращаться. Данный элемент постоянно испытывает высокие нагрузки, поэтому его изготавливают только из качественных материалов. Но из-за больших пробегов автомобиля, а также по причине неправильной эксплуатации данная деталь может выйти из строя раньше. Специалисты рекомендуют ступичные подшипники менять сразу же, а иначе можно попасть в большие неприятности. Итак, давайте рассмотрим, что делать, если загудел ступичный подшипник, какое у него устройство и чем опасна езда с таким неисправным элементом.
На самом деле, гудение – это только первый сигнал. Дальше ситуация может развиваться быстро и стремительно. На фоне гудения детали водители начинают слышать треск, который исходит из района передних колес автомобиля. И вот в какой-то момент, когда подшипник не сможет выдержать оборотов, он разлетается вдребезги. О том, что случится дальше, легко догадаться. Вначале колесо заклинит, и в самый неподходящий момент автомобиль станет неуправляемым, и его понесет. Далее, сломается опора рычага подвески, а полуось деформируется. Ремонт подвески обойдется автовладельцу значительно дороже, нежели обычная замена ступичных подшипников.
Для самостоятельной диагностики нужно уметь «слышать» автомобиль. Чтобы знать, как определить, какой подшипник ступицы гудит, для начала следует познакомиться с устройством данного элемента, узнать причины неисправностей, а также научиться выполнять самостоятельно диагностику и замену этих деталей.
Симптомы поломки
Вот тут самое интересное — как определить неисправность, есть несколько сто процентных методов.
1) «Сухой» хруст. Когда ступичный подшипник выходит из строя, то появляется звук как бы хруста при движении. Это перекатываются сферические элементы. Они разбили обойму в которой находились и теперь расположены не равномерно. Этот звук вы не с чем не перепутаете, поверьте, в салоне этот звук прекрасно слышится. Это самый первый симптом – как появился такой звук сразу же едем на СТО.
2) Вибрация. Если подшипник уже хорошо изношен, то должна появиться вибрация, как в руль так и в кузов. Это говорит о том, что сферические элементы уже хорошо износили обойму подшипника, еще немного и возможно наступит «клин». Срочно меняем.
3) Машину тянет в сторону. Также возможно, часть с неисправным элементом не работает нормально – если можно так выразится, она немного стопорится, а поэтому автомобиль будет тянуть в ту или иную сторону, как при неправильном сход-развале.
Что будет если не менять
Многие автолюбители катаются с неисправными ступичными подшипниками, да еще и разгоняются под 100 и выше километров в час – ребята это очень опасно, запомните это связующий элемент колеса, который отвечает за его вращение. Если он разбит, то в любой момент его может заклинить. А это резкая остановка одного из передних колес. Теперь представьте если у вас скорость 100 км/ч – вы на такой скорости просто вылетите на обочину это в лучшем случае, но можете вылететь и на «встречку», а тут и до аварии недалеко. Бывали случаи когда машины переворачивались. Так что ребята подшипник ступицы – это очень опасно, если не хотите менять так ездите с небольшими скоростями, до 40 км/ч, иначе может закончится все очень плачевно.
Диагностика
Проверить жизнеспособность подшипника ступицы совсем просто, это сможет сделать даже абсолютно далекий от механики человек. С соответствующей стороны, где прослушиваются подозрительные звуки, передок поддомкрачивается, чтобы колесо зависло в воздухе; Диск держится руками за верх и низ и раскачивается: одной рукой толкаете, второй тянете на себя. Если колесо свободно поддается воздействию, подшипник уже негоден к службе. Даже на первый взгляд незначительный люфт свидетельствует о том, что подшипник начал сыпаться; если же скат просто болтается, значит, меры нужно принимать срочно.
Тянуть и дергать можно смело: колесо выдерживает гораздо более серьезные нагрузки, чем может оказать человек без дополнительной техники. Суммируя все сказанное, на вопрос, можно ли ездить, если гудит подшипник ступицы, следует ответить так: допускается, пока гул еще совсем тихий, на небольшой скорости, объезжая малейшие колдобины – и желательно в направлении автомагазина или СТО. Даже рисковые водители считают, что больше 200 км с такими симптомами проезжать не стоит, если вы цените свою жизнь и не готовы жить с тяжким грузом вины за чужую
Подшипник ступицы переднего колеса – что он собой представляет?
Передняя подвеска автомобиля выполняет огромное количество функций, основная из них — обеспечение управляемости автомобилем. Для надёжности между осью поворотного кулака и ступицей устанавливают по два подшипника. Они могут отличаться по размерам, но обязательно имеют конусную форму. Закрепляются они на оси упорной шайбой и гайкой. Чем сильнее затягивать гайку, тем плотнее будут прижиматься ролики. Это даёт возможность очень точно проводить регулировку для исключения люфта. Для водителя существует один не очень удобный фактор при эксплуатации автомобиля. Из-за отсутствия штатной защиты и возможности загрязнения при нарушении целостности сальника подшипник ступицы колеса требует постоянного внимания. Очень часто смазочный материал вытекает от высокой температуры или вымывается при частом взаимодействии автомобиля с водой. Соответственно, в корпус ступицы попадает дорожная пыль и песок. Абразивный мусор приводит к износу деталей, которые придётся обязательно менять.
Гудит подшипник ступицы: можно ли ездить?
Некоторые автовладельцы с неисправными подшипниками не просто ездят, но и разгоняют автомобили до 100 и выше км/ч – это очень опасно. Не стоит забывать, что ступичный подшипник – это элемент, который отвечает за возможность вращения колеса. Если данный узел разбит, его в любой момент может заклинить, а это очень серьезно. Часто из-за этого случаются аварийные ситуации со смертельными исходами. Клин — это резкая остановка одного из передних колес, если разрушен передний ступичный подшипник. На скорости в 100 км/ч автомобиль в самом лучшем случае улетит на обочину дороги, а может выбросить его и на встречную полосу. Также часто автомобили переворачиваются. Стоит помнить, что ступичный подшипник – это ключевой узел. Если гудит подшипник ступицы, можно ли ездить? Можно, однако не быстро, до 40 км/ч.
Гудит подшипник ступицы: сколько можно проехать?
Новички среди автомобилистов часто задают этот вопрос. Нужно сказать, что расстояние это зависит от качества дорог. В некоторых местах дорожное покрытие запросто угробит даже ходовую часть внедорожника. Поэтому лишний раз не стоит рисковать, человеческая жизнь одна.
Профессиональные автомеханики утверждают, что ездить все-таки можно, однако допускается это до тех пор, пока гул еще еле-еле слышен. Разрешается движение только на небольших скоростях. При этом нужно объезжать и небольшие ямы и выбоины. Даже водители, которые любят рисковать, уверены, что с такими симптомами более 200 км проезжать опасно. Теперь вы знаете, как определить, какой подшипник ступицы гудит. Эти советы должны помочь начинающим автомобилистам, которые только-только сели за руль транспорта.
seite1.ru
Замена ступичного подшипника: когда и как производится?
Большинство узлов и агрегатов современных автомобилей имеют значительный ресурс. При правильном обслуживании их ремонт приходится производить довольно редко. Но это вовсе не означает, что при появлении симптомов неисправности имеет смысл откладывать посещение сервисного центра на более поздний срок.
Содержание этой статьи
Напротив, чем раньше будет устранена поломка, тем меньше средств придётся потратить на ремонт. Ведь одна, даже незначительная, на первый взгляд, деталь, будучи неисправной, оказывает негативное воздействие на множество других компонентов конструкции.
Вышедший из строя подшипник передней или задней ступицы не просто влияет на техническое состояние автомобиля, ухудшая его эксплуатационные качества, возникает риск разрушения конструкции крепления колеса прямо в движении.
Такая поломка ведёт к потере управления автомобилем и, как следствие, аварии, последствия которой могут стать самыми тяжёлыми.
Чтобы этого не произошло, нужно своевременно реагировать на появившиеся тревожные симптомы и незамедлительно принимать меры.
Признаки неисправности ступичного подшипника
Чаще всего о том, что деталь пора менять, сигнализируют два основных симптома:
1. Осевой либо боковой люфт колеса, появление которого нередко сопровождается возникновением ряда сопутствующих проблем:
- Неравномерным износом протектора шины.
- Уводом автомобиля в сторону при движении по прямой.
- Биением руля, схожим с тем, какое возникает при неправильной балансировке колёс.
2. Шум (гудение) в районе ступицы, тональность которого изменяется в зависимости от скорости. Неопытные водители часто приписывают эти звуки особенностям протектора шин или нарушению регулировок развала-схождения.
Убедиться в причине неисправности можно, выполнив ряд несложных действий.
Замена ступичного подшипника своими руками. Видео:
Как проверить ступичный подшипник?
Действуйте последовательно, и тогда вы сможете исключить возможность ошибки даже в том случае, если выполняете такую работу впервые.
- Первым делом вывесите диагностируемое колесо, обеспечив ему свободу вращения. Для этого можно воспользоваться домкратом или установить машину на подъёмник.
- Затем крутаните колесо руками, убедившись, что оно свободно вращается. В некоторых случаях шумы могут возникать из-за того, что колесо полностью не растормаживается, а тормозные колодки трут по диску или барабану.
- Взявшись за верхний и нижний край колеса, покачайте его от себя и к себе. Затем повторите операцию, сменив хват на 90 градусов.
Если обнаружите люфт, придётся проверить затяжку гайки ступицы.
Тут не обойтись без воротка с большим плечом, динамометрического ключа, рассчитанного на значительные усилия, и подходящего размера торцевой головки.Важно иметь под рукой и техническую спецификацию вашего автомобиля, в которой указан момент затяжки гайки ступичного подшипника. Последовательность действий такова:
- Снимаем защитный колпачок гайки (если имеется).
- Вынимаем шплинт (если имеется).
- Сажаем за руль помощника и просим его зафиксировать колесо, надавив на тормоз.
- С помощью динамометрического ключа проверяем усилие затяжки.
Если момент соответствует величине, указанной в спецификации, а люфт остался, подшипник придётся заменить.
Как проверить ступичный подшипник? Видео:
Диагностируем на слух
Но бывает и так, что люфта нет, а есть лишь гул, подтверждающий наличие неисправности. Как определить, какой подшипник ступицы гудит? Задача непростая.
Из-за резонирующих эффектов сделать это, находясь на месте водителя, не всегда возможно. Снова придётся звать помощника и идти на хитрость. Возможны варианты:
- Двигайтесь мимо стоящего на открытой площадке наблюдателя, меняя режимы и направление движения. Такой способ даст результат, если шум отчётливо слышен даже на небольшой скорости.
- Посадите помощника в другую машину. Пусть он двигается вместе с вами по трассе, открыв окно и определяя на слух источник посторонних шумов.
Оба варианта такого рода диагностики требуют определённых навыков.
Установив, какая деталь подлежит замене, можно приступать к работе, сложность которой напрямую зависит от особенности конструкции автомобиля. Придётся учесть:
- На каком мосту, переднем или заднем, ведущем или ведомом, производится замена.
- Какого типа подшипник установлен на вашем автомобиле.
Встречаются детали различной конструкции:
- Открытого или закрытого типа.
- Одно- или двухрядные.
- Конические или радиальные.
- Шариковые, роликовые или комбинированные.
Встречаются два варианта комплектации и поставки детали:
- Подшипник изготовлен отдельно. В этом случае для выполнения работы обязательно потребуются специальный съёмник, оправки и пресс.
- Подшипник и ступица собраны в единый узел, замена которого производится целиком. Это существенно упрощает ремонт, но увеличивается стоимость деталей.
Следует принять во внимание тот факт, что наиболее распространены сейчас автомобили с приводом на передний мост. Условия и последовательность проведения ремонтных операций мы будем описывать именно для машин такой компоновки.
Замена подшипника ступицы переднего колеса
Автомобили различных производителей имеют свои конструктивные особенности, которые придётся учитывать в ходе выполнения работ. Мы же опишем лишь общие принципы и последовательность выполняемых операций. Действуем так:
- Отключаем аккумулятор.
- Ослабляем болты крепления колеса.
- Поднимаем переднее колесо. Лучше всего это делать на подъёмнике. Если его нет, то, подложив башмаки под задние колёса, поднимаем машину с помощью домкрата и надёжно устанавливаем на жёсткую опору.

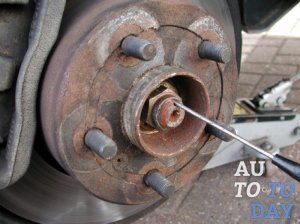

- Снимаем защитный колпачок гайки ступицы (если имеется) и удаляем шплинт из резьбового наконечника приводного вала.
- Сажаем помощника в машину и попросим его сильно нажать на тормоз. После этого получаем возможность отвернуть гайку ступицы.
- Снимаем колесо.
- Отворачиваем от места крепления тормозной суппорт. Постарайтесь не повредить шланги. Отсоединяем клипсы, фиксирующие шланги на ступице. Саму деталь аккуратно закрепите на кузове помощью проволоки так, чтобы шланги находились в свободном состоянии.
- Отсоединяем датчик ABS. Достаточно будет просто отключить его разъём.
- Выворачиваем винты, фиксирующие тормозной диск на ступице. Снимаем диск.
- Отсоединяем рулевой наконечник от поворотной цапфы амортизаторной стойки.
- Отворачиваем гайку шаровой опоры и с помощью съёмника отсоединяем конусный наконечник шаровой опоры от стойки.
- Аккуратно тянем стойку на себя и извлекаем шлицевую часть ШРУС из ступицы.
- В некоторых случаях приходится демонтировать монтажный щиток тормозной системы.
- С помощью съёмника снимаем ступицу вместе с подшипником. Иногда целесообразнее снять стойку целиком (для этого отворачиваем её верхнюю опору) и произвести снятие ступицы на прессе.
- Если новая ступица в сборе с подшипником – запрессовываем её на место. Если подшипник поставляется отдельно, не пытаемся устанавливать его на старую ступицу – слишком велика вероятность повреждения посадочного места детали, а покупаем новую ступицу и запрессовываем на неё подшипник.
- Производим сборку в обратном порядке. Не забываем о том, что сначала надо произвести затяжку ступичного подшипника, а уже потом ставить на место колесо и опускать машину на землю.
Теперь вы знаете, как производится замена переднего ступичного подшипника переднеприводного автомобиля. Но это теория. А практика потребует от вас сил, терпения и наличия хорошего специализированного инструмента.
Без этого не стоит даже начинать. И ещё. Такую работу следует производить вдвоём.
Дело тут не только в требованиях безопасности. В некоторых ситуациях двух рук будет просто недостаточно.
При проведении работ необходимо придерживаться следующих правил:
- Используйте только комплектующие проверенных производителей. Ступичный подшипник – ответственная деталь, а его замена занимает довольно много времени. Лучше переплатить за качественный товар, чем потом начинать всё сначала.
- Работайте аккуратно. Незначительный перекос при монтаже устанавливаемых деталей нередко становится причиной их повреждения ещё в процессе сборки.
- Соблюдайте чистоту. Попадание грязи на сопрягаемые поверхности трущихся деталей сделает вашу работу бессмысленной. Всегда имейте под рукой чистую ветошь и средства для обезжиривания – бензин, керосин или уайт-спирит.
Замена подшипника ступицы заднего колеса
Особого смысла повторяться нет. Порядок выполнения необходимых операций во многом совпадает с уже описанной последовательностью. Отличия будут следующие:
- Вам не придётся отсоединять рулевую тягу.
- На ведомом мосту нет необходимости в снятии ШРУС.
- Если потребуется задействовать пресс, а машина оснащена рычажной подвеской, то демонтировать придётся не стойку, а рычаг, на котором установлена ступица.
Учитывая это, замена заднего ступичного подшипника производится несколько проще, чем переднего.
На автомобилях, имеющих полный привод, разница будет и вовсе минимальна. Учитывая конструктивные особенности техники, иногда для извлечения ШРУС имеет смысл отвернуть приводной вал от редуктора, а рычаг или амортизаторную стойку оставить на месте.
В случае если приходится иметь дело с неразрезным задним мостом и барабанной тормозной системой, замена подшипника задней ступицы выполняется иначе. В такой комбинации, чаще всего, используют конические роликовые подшипники, доступ к которым вы получите, сняв тормозные барабаны и колодки.
У некоторых машин даже ступица изготавливается заодно с барабаном. Но такое устройство встречается всё реже и, будучи владельцем легкового автомобиля, вы едва ли с ним столкнётесь.
Постараемся ответить на несколько связанных с темой и наиболее часто встречающихся вопросов, которые задают автовладельцы.
Можно ли ездить, если гудит подшипник ступицы?
К устранению неисправности необходимо преступать без промедления. По внешним признакам сложно судить о степени износа детали. А шанс столкнуться с неприятностями весьма высок. Наиболее вероятно, что в результате механических повреждений или перегрева ступицу просто заклинит.
Это чревато потерей управления и аварией, особенно на высокой скорости. Но даже износ резины, вибрации на руле или повышенный расход топлива – достаточные основания для того, чтобы посетить сервисный центр.
Какую смазку использовать для ступичных подшипников?
Учитывая особенности конструкции современных деталей, смазанных уже на заводе и имеющих защитные пыльники, в этом вопросе нет особого смысла.
Но если, заглянув за пыльник, вы засомневались в достаточном количестве положенного изготовителем лубриканта, можете воспользоваться практически любой качественной смазкой.
Важно, чтобы были соблюдены следующие требования:
Ремонт рулевой рейки своими руками автомобиля ВАЗ2114 — здесь больше полезной информации.
- Широкий допустимый температурный диапазон. Ведь в процессе эксплуатации смазка будет и сильно охлаждаться в мороз и нагреваться в процессе работы. Она должна быть тугоплавкой.
- Высокая вязкость и малая текучесть. Таким образом можно гарантировать наличие устойчивой защитной плёнки на сопрягаемых элементах подшипника.
- Способность длительное время выдерживать высокие нагрузки.
Этим требованиям соответствуют литиевые смазки и лубриканты с содержанием молибдена.
Неподходящие материалы
А вот составов с высоким содержанием цинка или железа рекомендуется избегать – они ускоряют процессы разрушения ступичных подшипников. Категорически нельзя использовать смазки, содержащие графит – у них совсем иное назначение.
Вас заинтересует эта статья — Замена задних и передних тормозных колодок.
Характеристики лубрикантов, используемых для работы в шарнирах равных угловых скоростей (ШРУС), также недостаточно высоки. Такие материалы не рассчитаны для эксплуатации в высокоподвижных соединениях и элементах конструкции.
Итог
Если используемые запасные части имеют необходимое качество, работа сделана правильно, а машина эксплуатируется бережно, то ходимость ступичных подшипников составляет 100 тыс. км и более. Но, как только появились первые признаки неисправности, немедленно отправляйтесь на диагностику. Иногда продлить срок службы детали можно, лишь вовремя подтянув ослабшую гайку.
autoot.ru
Что такое ступица колеса. Предназначение, устройство и диагностика поломки.
Ступица колеса – это та деталь, с помощью которой производится установка транспортного средства на ось, которая называется цапфой.
В таком соединении подшипники, которыми оснащена ступица, являются важным элементов, причем не только самой ступицы, но и все ходовой части автомобиля. Именно подшипники ступицы несут ответственность за то, насколько управляем ваш автомобиль и, насколько безопасно его вождение.
Для чего предназначена ступица?
Ступица – это важная автомобильная деталь, которая осуществляет соединение двух деталей между собой, а именно – вала с колесным диском, которые отвечают за крутящий момент. Одна сторона этой детали насажена на вал, а другая при этом сопряжена с колесным диском и имеет для этого специальное посадочное место.
Именно через ступицу вращательное движение оси коленвала передается на само колесо. К ступице прикреплён и тормозной диск, поэтому она является неотъемлемой частью тормозной системы любого транспортного средства. Вращение колеса автомашины происходит благодаря подшипникам, которыми оснащена ступица.
Какие виды ступиц и подшипников бывают?
Автомобильное средство оснащено множеством подшипников разного размера и назначения, но именно подшипник ступицы испытывает наибольший груз по сравнению со всеми остальными подшипниками.
Он удерживает большую часть массы всего транспортного средства. Максимальные нагрузки появляются в процессе движения, особенно сильно это выражено в момент разгона, резкого ускорения или торможения автомобиля.
К качеству подшипника всегда предъявляются особенно высокие требования, так как во время движения транспортного средства он испытывает на себе действие сразу двух сил: осевой и радиальной.
Подшипники
В современных транспортных средствах подшипники ступицы всегда выполняют функцию качения. Они включают в себя два кольца, одно из которых – наружное, а второе, соответственно – внутреннее.
Также среди его составляющих деталей – сепаратор. Он используется для того, чтобы удерживать на определённой траектории тела качения, а также распределять их и по подшипнику. В качестве тел качения могут выступать различные шарики, а также ролики.
Ступичные подшипники можно разделить на несколько групп относительно вида переносимой нагрузки:
- Радиальные подшипники.
- Упорные.
- Упорно-радиальные.
- Радиально-упорные.
Схема ступицы не всегда идентична, она отличается у каждой отдельной модели, она может иметь несколько конфигураций. В автомобилях с задним приводом чаще всего можно встретить роликовые подшипники однорядного типа.
Ими оснащена каждая ступица в количестве двух подшипников. Также популярными становятся и подшипники с радиально-упорной схемой, неотъемлемой частью которой являются шариковые элементы.
Как устроена ступица?
Большинство современных автомобильных средств оснащены электронными системами управления, в таком случае ступицы колес обычно совмещаются с системой ABS. Также они соединены и с датчиками, которые контролируют и скорость оборота колёс. Эти ступицы полностью закрыты, их нет возможности разобрать, обратно собрать.
Именно поэтому при неисправности они не подлежат ремонту. Обычно срок эксплуатации таких колесных ступиц не может превысить общий срок использования и эксплуатации транспортного средства.
Как распознать поломки ступицы?
Состояние ступиц колес напрямую влияет на безопасность управления и эксплуатации транспортного средства, именно поэтому стоит внимательно следить за ними. Вывести из строя их можно при неосторожной и неправильно организованной замене колес, а также в процессе ремонта ходовой части.
Например, при неосторожном ремонте можно сорвать резьбу, это происходит при чересчур сильном закручивании болтов. Проблему такого характера сложно упустить из вида, поэтому она редко несет реальную опасность безопасности управления автомобилем.
Замена ступичного подшипника осуществляется при помощи пресса. К выбору его стоит подходить внимательно, он должен быть хорошего качества и соответствовать всем характеристикам ступицы. Это необходимо потому, что выпрессовка, а также и запрессовка выколоткой и молотком могут вызвать деформацию посадочных мест.
Неисправность в работе ступичного подшипника выдадут посторонние звуки, поломку этой детали всегда можно определить по измененным звукам подвески в процессе ее работы. Даже самый неопытный водитель не сможет не услышать эти нехарактерные для исправного транспортного средства звуки, поэтому упустить неисправность из вида довольно трудно.
При движении стоит осуществить поворот руля, и водитель услышит резкий, довольно громкий гул, это и сообщит ему о том, что с подшипником что-то не так. Также на проблему в его работе может указывать и увеличенный люфт колеса, и вибрация в области кузова.
Чаще всего сама ступица и ее подшипник ломаются вследствие сильного износа. Также частой причиной поломки может стать сильный улар, например, если на высокой скорости автомобиль попал в дорожную яму. Объем и характер ремонтных работ будет зависеть от конкретной модели авто, а также от типа ступиц, которые используются в нем.
При незначительных неисправностях можно осуществить текущий ремонт подшипника, но чаще всего прибегают к их замене, так как это менее хлопотно и не так затратно. Кроме того, подшипники чаще всего меняют не отдельно, а совместно с колесной ступицей.
Водителю не стоит игнорировать шумы, стуки, вибрацию, которые прямо указывают на поломку, так как это приведет к негативным последствиям. Если автовладелец вовремя не обратится в автосервис, ступичный подшипник будет изнашиваться все сильнее, то удары и стук станут очень сильными и определить их локализацию и причину появления будет гораздо труднее.
Такое состояние негативно влияет на только на саму ступицу, но и на ходовую часть транспортного средства, именно поэтому стоит внимательно относиться к любым подозрительным моментам в работе ступицы.
golifehack.ru
Ступица — Словарь автомеханика
Ступица колеса — деталь, предназначена для установки колеса автомобиля на ось, именуемой цапфой. Подшипники ступицы, в таком соединении, являются ключевым элементом не только ступицы, но и всей ходовой части в целом, так как именно они отвечают за управляемость автомобилем и во многом обеспечивают безопасность водителя.
Предназначение ступицы – соединение между собой вала и колесного диска для передачи крутящего момента. С одной стороны ступица авто насаживается на вал, а с другой – она имеет специальное посадочное место для сопряжения с колесным диском. Через ступицу передается вращательное движение с оси коленвала на колесо. Также к ней крепится тормозной диск, поэтому она участвует и в торможении. Вращается колесо благодаря подшипникам ступицы.
Виды ступиц и подшипников
Наибольший груз среди всех автомобильных подшипников испытывает именно подшипник ступицы, который фактически удерживает всю массу автомобиля. Наивысшие значения нагрузки возникают в процессе движения, особенно при ускорении и торможении машины. При этом подшипник практически одновременно испытывает воздействие осевой и радиальной силы, что предъявляет очень высокие требования к его качеству.
Подшипники ступицы
В современных автомобилях подшипник ступицы – это всегда подшипник качения, который состоит из двух колец (наружное и внутреннее) и распределяющего сепаратора, призванного удерживать на траектории и распределять по подшипнику тела качения, которыми выступают шарики, ролики или другие детали. По видам переносимой нагрузки ступичные подшипники бывают:
- радиальными;
- упорными;
- радиально-упорными;
- упорно-радиальными.
В современном автомобиле ступица, схема которой не является идентичной для всех моделей, может быть выполнена в различных конфигурациях. Так, в заднеприводных моделях преимущественно применяются стандартные однорядные роликовые подшипники, которых есть по два на каждой ступице. Все большее распространение приобретает схема с шариковыми радиально-упорными подшипниками, являющимися неотъемлемым элементом ступицы.
Устройство ступицы
В новых моделях с электронным управлением системами ступица колеса совмещена с системой ABS, а также датчиками скорости оборотов колес. Такие ступицы изготавливаются полностью закрытыми, они не являются разборными и ремонтопригодными, а их срок эксплуатации равен продолжительности использования автомобиля.
Причины и признаки поломки ступицы
Вывести из строя ступицу можно даже при неправильной замене колеса или в процессе ремонта ходовой. Пример поломки – срыв резьбы при чрезмерном усилии закручивания болтов. Эта проблема определяется сразу, поэтому потенциальной угрозой безопасности движения, как правило, стать не может.
Замену ступичного подшипника рекомендуется производить при помощи специального пресса, поскольку выпрессовка и запрессовка выколоткой и молотком может привести к деформации посадочных мест.
Поломка подшипника ступицы определяется по изменению звука работы подвески. Даже новички чаще всего слышат неладное при возникновении подобных неисправностей. При повороте руля в процессе движения, со стороны поворота будет слышен непривычный гул, если со ступичным подшипником что-то случилось. Также о проблемах с подшипником или ступицей будет свидетельствовать повышенный люфт колеса.
Увеличение износа ступичного подшипника даст о себе знать помимо шумов появлением вибраций через кузов. Если ничего не предпринять, со временем удары настолько усилятся, что локализировать их источник на слух и ощупь уже не получится. Естественно, это крайне пагубно повлияет не только на ходовую часть, но и на весь автомобиль в целом.
Повреждение сальника подшипника приводит к утечке смазки и быстрому выходу из строя, как подшипника, так и ступицы в целом.
В основном ступицы и их подшипники выходят из строя из-за износа. Также причиной может стать сильный удар в процессе движения, например при попадании в яму на скорости. Что касается ремонта, то его тип зависит от модели автомобиля и вида установленных на нем ступиц. Часто подшипники можно поменять отдельно, но нередко они меняются только вместе со ступицей.
Связанные термины
etlib.ru
