Меняем ремень ГРМ на 8-клапанных моторах своими руками: фото и видео

Согласно регламенту, производить замену ремня ГРМ нужно каждые 75 000 км. Совет относится к двигателям ВАЗ-11183, 11186 и 21116. Все они являются 8-клапанными и устанавливаются в автомобили «Гранта». Рассмотрим действия по замене.

Подготовительные операции, все двигатели

Во-первых, запомните простое правило: мотор 11183 не может погнуть свои клапаны, так что вращать коленвал и шкив распредвала можно будет по-отдельности. Для моторов 11186 и 21116 это было бы недопустимо! Подробнее о двигателе 21116 в этом материале.

Перед проведением любых работ отключите клемму АКБ (ключ на 10), а также датчик ДПКВ. Но прежде надо снять защитную крышку.

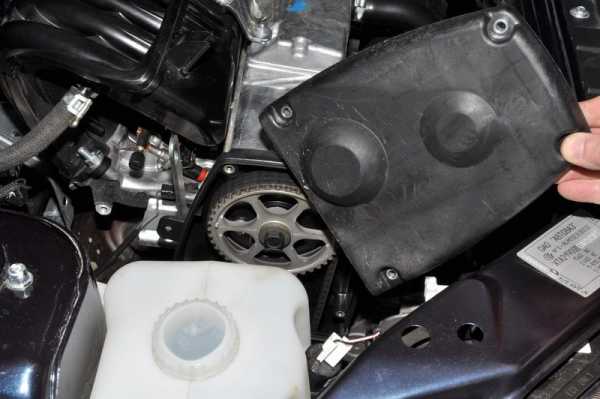

Откручиваем 4 болтика, снимаем защиту

Для снятия защиты нужно:

• 11186/21116 – используя «внутренний шестигранник на 5», откручивают 4 болта на верхней детали, которую затем снимают. И так же демонтируют нижнюю деталь;
• 11183 – гаечным ключом «на 10» откручивают 3 болта крепления.

Справиться с тем, что сказано выше, будет несложно.

Отключаем разъём, выкручиваем один винт

Датчик положения коленвала (ДПКВ) отключают от разъёма (см. фото). Затем крепёжный винт выкручивают ключом «на 10». Сам датчик нужно демонтировать.

Установка всех валов по меткам

Сначала проверьте, что включена нейтральная передача. На корпусе картера ближе к узлу сцепления есть резиновая крышка. Её нужно снять.

Смотровое окно и резиновая заглушка

Смысл в том, чтобы добиться совмещения рисок на маховике и в прорези шкалы. Когда это будет выполнено, маховик фиксируют отвёрткой.

Маховик зафиксирован

Конечно, подобную операцию проще выполнять вдвоём. Знайте, что нужному положению вала соответствует совмещение меток A-B и C-D (см. рис.).

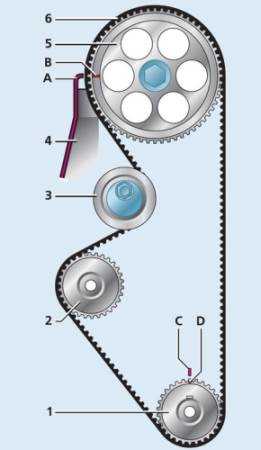

Привод ГРМ в 8-клапанных моторах

Сам коленвал нужно вращать вправо, используя ключ «на 17» или «на 19» (мотор 11183). Смысл сказанного иллюстрируется на фото.

Крутить нужно шкив привода генератора

Ремень генератора надо снять

Генераторный ремень закрывает доступ к деталям привода ГРМ. Придётся ослабить крепление и снять этот ремень.

Подробнее об этом:

Крепление генератора, болты на 13

Ключом «на 13» ослабляют нижний болт крепления. Затем выкручивают верхнюю крепёжную гайку и вынимают болт. Кожух генератора прижимают к двигателю и фиксируют конструкцию проволокой.

Теперь ремень можно удалить.

Монтаж генераторного ремня проводят в такой последовательности:

1. Закрепляют генератор;
2. Накидывают ремень на шкивы, как показано на фото;

   Монтаж ремня генератора, первый шаг

3. Включив 5-ю передачу, откатывают автомобиль назад.

Знайте, что повторное использование ремня генератора – это крайняя мера. Лучше будет купить новую деталь.

Замена ремня привода ГРМ

Пусть маховик двигателя был правильно установлен и зафиксирован (см. выше). Тогда ключом «на 17» или «на 19» (ДВС 11183) откручивают винт, удерживающий шкив привода генератора. Сам шкив и защитную шайбу затем снимают.

Шкив не должен мешать

Теперь нужно ослабить прижимную силу в натяжном ролике:

• 11186/21116 – используя «круглый» ключ «на 15», откручивают болт крепления на 2-3 оборота. Ролик «отпустит» ремень автоматически;

  Автоматика сработает на ослабление

• 11183 – ключом «на 17» нужно ослабить гайку крепления. Затем сам ролик вращают по часовой стрелке.

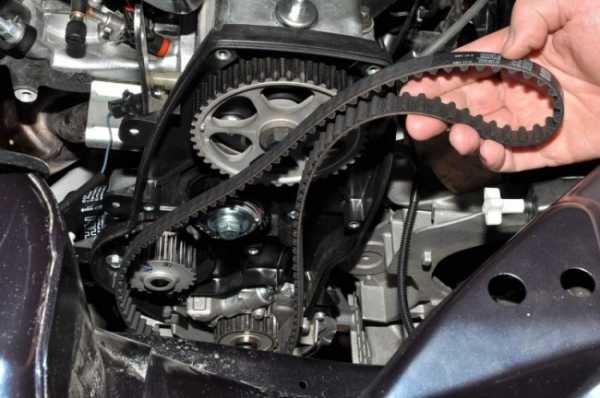

Осталось выполнить замену: на место старого ремня ГРМ устанавливают новую деталь, и всё. Монтаж остальных деталей производят в обратном порядке.

Основная операция по замене

Чтобы повысить прижимную силу, внешний узел ролика вращают против часовой стрелки. Для двигателей 11186/21116 нужно выполнить дополнительное требование: две прямоугольные метки должны совпасть.

Обязательное требование для моторов 11186/21116

По завершению монтажа метки A-B и C-D тоже должны совпадать. Чертёж для них приводится выше.

Моменты затяжки

Чтобы выполнить монтаж правильно, нужен ключ с регулятором усилия. Значение на нём выставляют в зависимости от вида детали:

• Винт крепления натяжного ролика (11186/21116) – 17-27 Н*м;
• Крепёжная гайка ролика (11183) – 30–36 Н*м;
• Крепёж шкива генератора – 105–110 Н*м.

Сначала на ролике настраивают натяжение, а затем производят затяжку крепежной гайки или болта.

Детали из вазовского каталога

Сразу рассмотрим список узлов и специнструмента ВАЗ:

• Натяжной ролик для ДВС 11183 – 2108-1006120, гайка для него – 00001-0021647-21;
• Ремень ГРМ (11183) – 2108-1006040-10;
• Автоматический натяжной ролик – 21116-1006226;
• Ремень ГРМ (11186/21116) – 21116-1006040;
• Ключ для автоматического ролика – 67.7812.9573-01;
• Ключ для ролика ВАЗ-11183 – 67.7834.9525.

Натяжной ролик семейства «2108» имеет две прорези на одной стороне. Эти прорези должны смотреть «вверх», то есть в сторону «от двигателя».

Натяжной ролик для мотора 11183

Прорези были сделаны под специнструмент. Он обозначается цифрами «67.7834.9525» (см. список). А для автоматических роликов ключ обозначается по-другому – «67.7812.9573». Как он выглядит, показано ниже.

Ролик-автомат тоже можно регулировать

Осталось перечислить, как обозначены крепёжные болтики, шайбы и так далее:

• Три болтика для крышки ВАЗ-11183 – 00001-0009024-11, шайбы – 00001-0026406-01;
• Крышка привода ГРМ (11183) – 21080-1006146-10;
• Болтики от крышек ВАЗ-21116 – 2108-1003286-00, шайбы пружинные – 00001-0011977-73;
• Верхняя крышка – 21116-1006226-00, нижняя крышка – 21116-1006218-00.

Надеемся, вопросов здесь не возникнет.

Импортные аналоги

Для замены ремней «2108-1006040-10» подходят разные комплектующие:

• GATES – 5521 или 5521XS;
• BOSCH – 1 987 949 095;
• DAYCO – 94089;
• CONTITECH – CT527;
• Finwhale – 2108-1006040.

Ремень ГРМ «21116-1006040» можно заменить другой деталью:

• GATES – 5670XS;
• CONTITECH – CT1164;
• QUARTZ (Германия) – QZ-5670XS.

Обычно выбор делают в пользу продукции GATES. Буквы «XS» в её каталоге означают «усиленный». Подробно о сроках замены ремня ГРМ, о его выборе, о признаках износа нам уже рассказали Грантоводы в материале: когда менять ремень ГРМ на Гранте: рекомендации завода и грантоводов.

Оригинальный ремень ГРМ и подделка

Внимание! Комплектующие фирмы GATES (Англия) подделывают чаще всего! По фото можно понять, в чём состоит главное отличие. Остерегайтесь подделок.

Поясняющее видео о том, где искать метки

carfrance.ru

Замена ремня ГРМ на 8-ми клапанной Лада Гранта: двигатели 11183 и 11186

Все последние модели автомобилей с передним приводом, которые производит автозавод, находящийся в г. Тольятти, имеют зубчатый ремень в механизме газораспределения. Лада Гранта в полной мере относится к этим моделям.

Машину комплектуют несколькими модификациями двигателей, которые могут иметь 8 или 16 клапанов в головке блока цилиндров. Многие владельцы обслуживают и ремонтируют эту модель самостоятельно, поэтому им будет полезно узнать о том, как меняют ремень ГРМ на Ладе Гранта с 8 клапанами.

О двигателях

Моторы Лада Гранта имеющие 8 клапанов в головке блока цилиндров имеют индекс 11183 и 11186. Первый из них начали выпускать в 2004 году, второй позже, а именно в 2011 году. Мощность «83» агрегата составляет 82 лошадки, при 87 л.с для «86» модификации. Мотор 11186 представляет собой усовершенствованный движок «83» модели. В нём используют облегчённую шатунно-поршневую группу. Удалось достичь снижение массы поршневой группы почти на 30%. Головка блока цилиндров подвергается специфической термообработке, что повышает её прочность и износостойкость.

А также получила некоторые изменения система охлаждения силового агрегата. Юбки облегчённых поршней покрывают графитовой смазкой, это позволяет избежать появления задиров на цилиндрах непрогретого мотора. Степень сжатия «86» мотора стала 10,5 против 9,6 у «83» модификации. Прокладка ГБЦ нового мотора теперь тоньше, она равна 0,43 мм против 1,2 на старой модели. Диаметр впускных клапанов увеличили, что улучшило наполняемость цилиндров топливовоздушной смесью.

Загибает ли клапана

Такая проблема, к сожалению, присутствует для Лада Гранта. Она появилась с момента начала производства первых автомобилей с приводом на передние колёса ВАЗ 2108. В дальнейшем был увеличен рабочий объём силового агрегата этой модели, он стал равным 1,5 литра. Индекс двигателя стал 21083, в котором поршня имеют выемку в головке. Это позволило исключить встречу поршней с клапанами при обрыве зубчатого ремня в приводе ГРМ или неправильной его установке. За основу движка для Гранты был взят именно этот силовой агрегат, поэтому загибов клапанов не происходило.

Модернизация этого мотора до модели 11186 предусматривает установку облегчённых деталей шатунно-поршневой группы. Поршня стали короче по высоте, что не позволяет сделать углубления в головке для исключения встречи с клапаном. Поэтому обрыв зубчатого ремня всегда сопровождается повреждением клапанов на 8 клапанной Гранте, иногда шатунов, поршней. Эта проблема сопровождает все последующие модификации моторов для Лада Гранта.

Процедура замены

Многие владельцы этого автомобиля предпочитают проводить эту операцию в специализированных мастерских, но некоторые выполняют её своими руками. Ничего сверхсложного в этой процедуре нет, нет надобности приобретать специальное оборудование или приспособления. Заменить зубчатый ремень можно в гараже самостоятельно. Потребуется приготовить набор гаечных ключей, монтажная лопатка, домкрат, подставку под кузов, противооткатные колодки, перчатки, ветошь. В качестве ключа для регулировки натяжного ролика подходят круглогубцы с загнутыми концами.

Замена ремня ГРМ на Лада Гранте выполняется в примерно такой последовательности:

1. Автомобиль устанавливают над смотровой ямой или на ровной поверхности, затягивают трос ручного тормоза, под задние колёса устанавливают противооткатные колодки.
2. Открывают капот моторного отсека, отсоединяют клеммы от аккумуляторной батареи.
3. Работе будет мешать ремень привода генераторной установки, поэтому его снимают.
4. Теперь «5» номером шестигранника выворачивают четыре винта, которые крепят передний защитный кожух привода газораспределительного механизма.
5. Чтобы случайно не повредить датчик положения коленчатого вала, его следует снять с головки блока цилиндров и отложить в сторону. Нельзя допускать попадания металлических опилок на датчик, они могут в дальнейшем исказить его показания.
6. Далее необходимо установит поршень первого цилиндра в положение верхней мёртвой точки.
7. Снятию зубчатого ремня мешает шкив привода генератора на коленчатом валу, который следует демонтировать. Для этого срывают колёсные болты правого переднего колеса, приподнимают кузов автомобильным домкратом.
8. Под кузов устанавливают подставку, колесо снимают, защитный щиток на брызговике.
9. Чтобы снять шкив коленчатого вала нужен помощник. Попросите его включить пятую передачу и сильно надавить педаль тормоза. Некоторые специалисты вставляют мощную отвёртку в люк на кожухе коробки передач между зубьев маховика.
10. Приложив некоторое усилие к головке «17» отворачивают болт, снимают шкив с коленвала.
11. Снова потребуется пятый номер шестигранника, которым нужно вывернуть три винта нижнего защитного кожуха механизма ГРМ, после этого можно снять защиту.
12. Теперь необходимо отпустить болт фиксации натяжного ролика, лучше всего для этого подходит накидной ключ на «15». После этого ролик провернётся, ослабит натяжение приводного ремня, который легко снимается с зубчатых шестерён и достаётся из моторного отсека.

Важно! После этого нельзя проворачивать коленчатый вал двигателя, чтобы не произошла встреча поршней с клапанами.

Обычно замена ремня производится совместно с натяжным роликом и насосом охлаждающей жидкости, поэтому их необходимо демонтировать с блока цилиндров. Под роликом имеется регулировочная шайба, которую устанавливают обратно при сборке. При снятии помпы сливают некоторое количество антифриза в заранее подготовленную ёмкость. Установку нового ремня газораспределительного механизма проводят в обратном порядке. Обращаем внимание, что нужно проверить положение всех установочных меток на коленвале и распредвале, блоке цилиндров и, защитном кожухе ГРМ.

Установка меток

Это важная процедура при замене ремня газораспределительного механизма, поэтому отнестись к ней необходимо со всей серьёзностью. На этом моторе имеется четыре установочные метки в приводе ГРМ. Две на шестернях коленвала и распредвала, одна на блоке цилиндров в районе коленвала, последняя находится на металлическом защитном кожухе. Ещё две метки находятся на маховике и кожухе коробки передач. Их хорошо будет видно при снятой резиновой заглушке. Именно метки маховика и кожуха коробки укажут на положение поршня первого цилиндра в верхней мёртвой точке.

Проворачивают коленчатый вал ключом на «19» по часовой стрелке до того, как совпадут все метки механизма. Метка шкива распредвала в виде конусного углубления или прилива будет находиться в горизонтальном положении и совпадать с выступом на защитном кожухе. Метка на шкиве коленвала будет смотреть строго вертикально и совпадать с меткой на блоке цилиндров.

Натяжение

Установленный новый зубчатый ремень необходимо натянуть до требуемых параметров. Перед этим обязательно ещё раз проверяют положение установочных меток, если с ними всё в порядке, можно произвести натяжение привода. Для этого необходимо провернуть против часовой стрелки натяжной ролик до совпадения на нём меток. Одна метка в виде выреза имеется на наружной обойме, вторая на внутренней в виде выступа. Провернуть натяжной ролик можно специальным ключом, круглогубцами.

Некоторые мастера вставляют в отверстия на подвижной части ролика подходящие по диаметру свёрла. Между ними отвёртку в качестве рычага и проворачивают обойму до совпадения меток. После этого можно затянуть винт крепления натяжного ролика. После того как все работы произведены, необходимо вручную провернуть на несколько оборотов коленвал, убеждаясь в том, что метки не сдвинулись. После этого можно установить защитную крышку.

Через сколько произвести замену

Заводская инструкция по эксплуатации автомобиля рекомендует проводить замену зубчатого ремня при пробеге 75 тыс. км. Эта норма выполняется владельцами далеко не всегда, этому есть веские причины. Сколько ходит привод до замены зависит от многих факторов. Это качество используемых деталей, условий эксплуатации транспортного средства, технического состояния двигателя. При проведении каждого ТО следует проверять натяжения и состояние привода ГРМ. При появлении трещин, отслоений, других повреждений ремень меняют.

При большом пробеге машины происходит естественный износ шкивов коленчатого и распределительного вала, это значительно сокращает срок службы всего привода ГРМ. А также привод боится попадания моторного масла в зону работы ремня. Оно размягчает его структуру, зубья легко срезаются. Если автомобиль длительное время стоял без движения, также лучше заменить привод из-за его старения. Большинство владельцев, специалисты рекомендуют менять ремень при пробеге 50 тыс. км.

Какой комплект приобрести

Кроме зубчатого ремня приобретают натяжной ролик, насос охлаждающей жидкости. Основным поставщиком резинотехнических изделий является завод РТИ в г. Балаково. Хорошо зарекомендовали себя изделия от компаний GATES, BOSCH, DAYCO, CONTITECH. Если будет заменена помпа в системе охлаждения двигателя, понадобиться антифриз на доливку.

grmexpert.ru

➤ Ремень ГРМ на Ладе Гранта. Причины обрыва

Обрыв ремня ГРМ и его последующая замена – довольно распространенная проблема среди владельцев автомобиля Гранта, как с 8-ми клапанным двигателем, так и с мотором на который установлено 16 клапанов.

Очень часто среди автолюбителей можно услышать разговор о том, что из-за порванного ремня заклинило двигатель или «погнуло клапана». Отчего это происходит и как предотвратить подобное явление, а также о том, как поменять деталь самостоятельно, пойдет речь в нашей статье.

Ремень ГРМ. Для чего он нужен

Для передачи крутящего момента от коленвала к системе газораспределения в большинстве современных автомобилей используется приводной ремень. Автослесари и водители называют эту деталь — ремень ГРМ. Это изделие из прочной резины, армированное специальным кордом из стекловолокна. Для лучшего сцепления он имеет зубья, которые совпадают по размеру с выемками на шкивах коленвала и распредвала.

Ремень выполняет исключительно важную функцию в работе двигателя, обеспечивая бесперебойный цикл впускного и выпускного механизма, и выводя выхлопные газы наружу.
Кроме валов двигателя, ремень ГРМ на Гранте 8 клапанной приводит в движение и насос охлаждающей жидкости, который именуется «помпа». Без надежного привода работа силового агрегата невозможна в принципе, поэтому каждому водителю необходимо внимательно следить за целостностью детали и проводить замену этого элемента в установленные сроки.

Период замены ремня ГРМ на Гранте

Производитель автомобилей Лада, концерн АвтоВАЗ, предусматривает сроки замены ремня Гранты — 75 тыс. км пробега. Установленный термин распространяется как на все автомобили Гранта, независимо от количества клапанов.

Помимо плановой замены, предусмотрительный водитель всегда контролирует состояние привода, так как он может оборваться раньше срока, вследствие своего плохого качества или неправильной установки. Поэтому решение «через сколько менять ремень ГРМ на Гранте?» каждый водитель принимает самостоятельно.

Почему ремень может внезапно оборваться

В некоторых случаях даже новая деталь может вдруг порваться, причинив хозяину транспортного средства массу неудобств. Чаще всего зубья стираются из-за того, что установка ремня ГРМ Гранта была произведена неправильно. В таком случае, он ходит по шкивам и роликам криво и его зубья «съедают» металлические элементы шкивов.

Другими причинами преждевременного износа могут быть:

• Плохое качество детали. В данном случае экономия может сыграть злую шутку с водителем, поэтому совершать покупку нужно в проверенных магазинах
• Неисправность помпы. Это одна из наиболее частых причин поломки. Валики помпы со временем разбиваются, образуя зазор, и смещают ось. От этого его зубцы быстро стираются и приводят к обрыву.
• Неисправность натяжного ролика. С роликом может произойти то же самое, что и с попой. Неисправность подшипника создает люфт и смещает ось натяжения.
• Утечка масла или антифриза. Попадая на ремень, технические жидкости разрушают резину, из которой он сделан, и очень сильно влияют на прочность детали
• Износ зубьев шкивов. Если шестерни распределительного или коленчатого валов сильно повреждены, это немедленно отразиться на целостности. В этом случае зубцы будут иметь расслоения на своей поверхности.

Кроме всего вышеперечисленного, к тому, что на Ладе Гранта 8 клапанной ремень ГРМ внезапно порвался, может привести банальная причина его несвоевременной замены.

Если периодичность замены ремня ГРМ Лада Гранта нарушена, то водителю следует рассчитывать не только на покупку нового, но и возможно, на полный ремонт двигателя. Причину разрыва можно диагностировать по следующей схеме:

Последствия обрыва зубчатого ремня. Так ли все страшно

На автомобилях Гранта производитель устанавливает несколько видов силовых агрегатов.

Всего их 5:

• ВАЗ-11183-50
• ВАЗ-11186
• ВАЗ-21126
• ВАЗ-21127
• ВАЗ 21126-77

Первые два являются восьми клапанными, а остальные – 16-ти. Печальные последствия в виде испорченных клапанов из-за обрыва ремня ГРМ на Гранте грозят всем этим моторам, за исключением ВАЗ-11183-50.

Это происходит таким образом. Когда на автомобиле Гранта ремень ГРМ рвет на высоких оборотах, это приводит к тому, что связь между валами двигателя теряется. Распределительный вал резко останавливается, а коленвал продолжает свое движение, так как мотор работает.
В результате поршень резко ударяет по неподвижным клапанам, которые могут погнуться и даже поломаться. Такие повреждения грозят дорогим ремонтом всей системы газораспределения, а если при ударе пострадал и поршень, то заменой поршневой группы, что еще дороже.

ВИДЕО — Оборвало ремень ГРМ и загнуло клапана Лада Гранта

Как определить, что скоро может произойти обрыв

Срочная замена ремня ГРМ на автомобиль Гранта 8 и 16 кл. может понадобиться, если наблюдаются следующие явления:

1. Падение мощности автомобиля. Плохо натянутый или изношенный привод может затруднять пуск двигателя и сокращать показатели мощности
2. Непонятные шумы ремня ГРМ на Гранте, исходящие из моторного отсека. Клацанье, тиканье или странный шорох, часто свидетельствует о том, что ремень ГРМ Granta поврежден и трется о кожух или другие детали под капотом
3. Видимые повреждения. На детали могут быть потертости, трещины и «лохматые» участки, заметные невооруженным глазом.

Если при внимательном осмотре обнаружилась, что срезало зубья на ремне ГРМ Гранта или хотя бы одна из других перечисленных проблем, необходимо срочно заменить деталь новой, что вполне возможно сделать самостоятельно.

Замена ремня на 8-ми клапанном двигателе Lada Granta. Подробное описание

Убедившись в том, что деталь в плохом состоянии, необходимо подготовиться к процедуре замены ремня ГРМ на Лада Гранта 8 клапанов. Прежде всего, нужно обеспечить удобное место для работы, хорошо освещенное, достаточно просторное и безопасное.

Из инструментов вам понадобится:

• Гаечные ключи в наборе
• Головки с удлинителем
• Монтировка
• Специальное приспособление для регулировки ролика

Ролик натяжителя часто меняют одновременно, поэтому необходимо его приобрести заранее. Во всех магазинах можно купить ролик ремня ГРМ на Гранту в комплекте.

Перед началом работ необходимо открутить провод массы от аккумуляторной батареи.

Рассмотрим процесс замены ремня ГРМ на автомобиле Лада Гранта на примере с8-ми клапанного двигателя. Основные этапы работ:

Подготовка к ремонту. Автомобиль поднимается на домкрат и снимается переднее колесо с правой тороны, а также защита, которая перекрывает доступ к двигателю.

Демонтаж защитной крышки. На автомобилях Гранта пластиковая крышка состоит из двух частей. Снять ее просто. Для начала необходимо открутить 4 болта верхней части, а затем – нижней.

Использовать для этого нужно шестигранный ключ на 5. Кроме крышки, нужно демонтировать также датчик положения коленвала, просто отсоединив его от разъема и вынув из гнезда.

Совмещение меток. Перед тем как производить замену ремня ГРМ на Гранта 16 и 8 клапанов, необходимо правильно установить фазы газораспределения двигателя. Для этого нужно провернуть коленвал по часовой стрелке. Делается это с помощью головки на 17. Крутить нужно, пока метка на зубчатом шкиве распределительного вала не совпадет с отметкой на внутренней поверхности крышки ГРМ.

Кроме этого, отметки должны совместиться и на маховике двигателя. Проконтролировать это можно через специальный лючок в верхней части картера сцепления. Вынув резиновую заглушку, необходимо убедиться, что специальный выступ на маховике совпадал с меткой распредвала.

Только после этого можно продолжать замену ремня ГРМ на Ладе Гранта.

Снятие шкива генератора. Чтоб выставленные по меткам валы не проворачивались, маховик можно застопорить через смотровой лючок. Сделать это удобней всего с помощью толстой отвертки или монтировки. Закрепив прочно маховик аккуратно откручиваем гайку, держащую шкив генератора и демонтируем его вместе с шайбой.

Далее послабляем гайку шкива генератора

Регулировка натяжного ролика. Гаечным ключом на 15 необходимо постепенно ослабить затяжку болта крепления ролика. Когда крепление будет ослаблено достаточно для провисания, можно начать демонтаж, убедившись еще раз, что все метки совпадают.

Снятие. Деталь аккуратно снимают со всех шкивов и вынимают из моторного отсека. Если произошел полный обрыв ремня ГРМ на автомобиле Гранта, сделать это еще проще.

Полезный совет: в то время, когда вы будете менять ремень ГРМ на Гранте, защитный кожух снят, и можно проверить состояние водяного насоса и ролика натяжителя. Ролик снимают и прокручивают в руках. Если нет посторонних шумов, и подшипник не заклинивает, его устанавливают обратно. Водяную помпу проверяют, покрутив ее за шкив. Если ничего не заедает – она в порядке.

Установка новой запчасти. Перед эксплуатацией ремень ГРМ на Гранту 8 клапанов проверяется на наличие заводских дефектов – отслоений, трещин, излишней грубости материала. Нелишним будет посмотреть срок годности, так как резина теряет свои свойства, даже не будучи в употреблении, а пролежав на полке несколько лет. Число зубьев у ремня Lada Granta с двигателем 8 клапанов равняется 113, а его ширина составляет 17 мм. Установка детали производится в обратном порядке. Сначала его натягивают на коленвал, потом на генератор и помпу, обводя ролик, а в самом конце – на распредвал.

Натяжение. Чтобы обеспечить хорошую натяжку, необходимо прокрутить ролик против часовой стрелки. Делается это с помощью специального ключа, который представляет собой 2 металлических стержня. Они вставляются в соответствующие отверстия на ролике, и он прокручивается, пока вырез на обойме ролика не совпадет с прямоугольной отметкой на внутренней втулке. Только после этого болт ролика можно закручивать.

Для того чтоб понять последовательность работ, представляем вашему вниманию
поясняющее видео о том, где искать метки:

ВИДЕО — Метки зажигания на инжекторе. Замена ремня ГРМ на 8кл моторе. Зазор между ДПКВ и шкивом зажигания

Замена ремня ГРМ на 16-ти клапанном моторе. Особенности процесса

Процесс замены ремня ГРМ на Гранте 16 клапанов мало чем отличается от аналогичного процесса на 8-ми клапанном. Но есть и некоторые отличия, которые состоят в том, что 2 распредвала имеют другие метки и выставляются они несколько иначе.

Помимо этого, замена ремня ГРМ Гранты 16 клапанов автомат усложнена тем, что для проведения этих работ необходимо снять стартер, который закрывает доступ к маховику.
Размер ремня ГРМ Лада Гранта с 16-ти клапанным мотором – 137 зубьев при ширине 22 мм.
Демонтаж стартера на Ладе Гранта
Произвести снятие стартера несложно. Для этого достаточно произвести следующие действия:

• Отсоединить от стартера пластиковые разъемы
• Открутить гайку, которая держит силовую клемму. Для этого используется ключ на 13
• Тем же ключом выкрутить 3 болта, которые крепят стартер к кронштейну
• Придерживая корпус стартера, аккуратно отсоединить его.

После снятия этого элемента можно приступать к замене ремня ГРМ.
Как выставить метки на Гранте с 16-ти клапанным мотором
Так как 16-ти клапанная машина имеет 2 распредвала, метки на каждом из них должны совпадать с выемками на верхней части крышки ГРМ, а также с маховиком двигателя. Прокрутив коленчатый вал вправо до совпадения этих меток, распредвалы нужно зафиксировать. Для этой цели прекрасно подойдет небольшой брус мягкой древесины или резиновый упругий кусок.
После того как метки совпали, маховик фиксируется таким же образом, как и на 8-ми клапанных моделях.

Опорный ролик

В моторе с двумя распределительными валами кроме натяжителя ремня ГРМ Гранта, имеется также опорный ролик. Он выполняет функцию дополнительной стабилизации ремня, регулировки его правильного положения по отношению к другим деталям и лучшего функционирования всей ременной передачи. Как и натяжной ролик, его нужно проверить на наличие дефектов и при необходимости заменить новым.

Натяжка ремня

Как натянуть ремень ГРМ на Гранте с 16 клапанами? Процесс особо не отличается от замены ремня на Лада Гранта 8-ми клапанной. Начинать нужно с нижнего шкива (коленвала). Потом обвести шкив генератора и помпы, правильно расположив деталь по роликам, а после – надеть ее на шкивы распределительных валов.

Как выбрать качественную запчасть

Ремень ГРМ Lada Granta играет в работе двигателя первостепенную роль, поэтому выбирать его необходимо внимательно. В процессе передвижения эта деталь выдерживает огромные нагрузки, и она должна быть самого высокого качества. На сегодняшний день существует несколько проверенных производителей, продукция который заслуживает высоких оценок. Самые известные и хорошие ремни ГРМ на Гранту торговых марок:
• Contitech
• Gates
• Dayco
• Bosch
Среди отечественных производителей можно выделить компанию БалаковоРезинотехника (БРТ), которая обеспечивает ресурс ремня ГРМ Гранты и доступную цену.

Для удобства подбора на 16-ти клапанную Гранту, можно воспользоваться следующей таблицей:

Бренд	Каталожный номер
БРТ	2112-61006040
Lynx	137FL22
Conti	CT1137
Bosch	1987949662
Gates	5631XS
Contitech	CT1137
Dayco	KTB944

Приобретая продукцию известной фирмы, каждый водитель думает о том, какой лучше ремень ГРМ на Гранта. Но кроме этого, владелец автомобиля должен быть внимательным, чтоб не попасть на подделку. Проверять необходимо наличие голограмм и других опознавательных знаков, которыми пользуется та или иная компания, а также совпадения оригинального номера детали и надписи на коробке.

Покупать запасную часть следует только в проверенных торговых точках, которые несут полную ответственность за качество продаваемой продукции.

Отзывы

А принять решение о том, какой ремень ГРМ на Гранту подойдет именно вам можно на основании отзывов владельцев этого автомобиля.

Олег: после того, как нарвался на бошевскую подделку, предпочитаю продукцию отечественного производителя. Уже второй раз покупаю ремень БРТ. Ходит положенные 75 тысяч без проблем. Недавно поменял и ролик натяжной. Поставил вологодский, посмотрим, как себя покажет

Виталий: Предпочитаю не экономить на запчастях, поэтому устанавливаю только немецкого производителя Gates. С ним можно чувствовать себя спокойно даже в длительной поездке.

Слава: самый надежный и проверенный вариант – производитель Contitech. Он хоть и дороже Боша, но по качеству в разы лучше. Мы с другом (у него Калина) покупали одновременно. Он взял что подешевле, российского производства. Меня же продавцы уболтали на Contitech. Я очень доволен, потому что товарищ уже давно свой выбросил, а я все еще езжу на нем. Он хоть и с виду как новый, но думаю поменять, уже больше 130 тысяч прошел. Буду брать такой же.

remont-avtovaz.ru

Как заменить ремень ГРМ на 8-клапанной Гранте ⋆ I Love My Lada

Популярный двигатель ВАЗ 21116 (11186) устанавливается в том числе и на Лада Гранта. Звезд с неба этот мотор не хватает, но приятен тем, что его обслуживание и ремонт можно спокойно провести своими руками в гаражных условиях. Есть у него несколько проблем, впрочем и они решаются тщательным и своевременным уходом. Замена ремня ГРМ на 8-клапанной Гранте своими руками не доставит никаких проблем, если менять ремень по технологии, не забывая о выборе качественного ремня.

Когда менять ремень ГРМ на Гранте 8 кл.

Существует довольно много баек о том, что будет, если порвется ремень ГРМ во время работы двигателя. К сожалению, относительно мотора ВАЗ 21116, большинство из них недалеки от истины. Для этого двигателя обрыв ремня привода распредвала более чем критичен. Встреча поршней с клапанами, как правило, заканчивается не слишком радужно: гнутые клапана, оборванные шатуны, пробитые блоки цилиндров и развороченные поршни — все это, действительно, может случиться, если не заменить ремень ГРМ вовремя.

Гнутые клапана в головке блока

Чтобы двигатель служил долго и надежно, просто-напросто достаточно раз в 10-15 тысяч пробега осматривать приводной ремень распредвала и при обнаружении тревожных симптомов не лениться и тут же его менять. Признаки того, что ремешок просится в отставку понятны даже чайнику:

1. На поверхности ремня явно видны трещины, срезы, зазубрины, другие механические повреждения.
2. Зубья могут быть повреждены или вовсе срезаны.
3. На ремне есть следы попадания эксплуатационных жидкостей — масел, бензина, антифриза, тормозной жидкости. Но прежде чем менять ремень, нужно обнаружить и устранить причину протечки жидкостей.
4. Расслоение резиноматериала.
5. Растяжение ремня.

Следовательно, замена ремня в нормальных условиях, когда все остальные агрегаты и системы работают прилично и не вызывают претензий, проводится через каждых 40-50 тысяч км, а проверка состояния ремня не реже, чем раз в 10-15 тысяч км. В этом случае двигатель ВАЗ 21116 откатает свой ресурс в 180-200 тысяч до капремонта без проблем.

Все то же касается двигателей с 8-клапанной головкой ВАЗ 11186, которые абсолютно идентичны ВАЗ 21116, но имеют цилиндро-поршневую группу компании Federal Mogul.

Какой ремень покупать лучше на Гранту и на какой двигатель

С завода на все ВАЗовские моторы устанавливают ремни компании Gates. Комплект для замены на 8-клапанных головках носит каталожный номер K015670XS. Мы довольно подробно останавливались на теме выбора лучших ремней ГРМ для двигателей ВАЗ здесь и здесь, поэтому повторяться особого смысла нет. Там же можно узнать как отличить подделку от хорошего качественного комплекта для замены ремня ГРМ, а также все необходимые артикулы для поиска на локальных площадках, торгующих запчастями ВАЗ.

Итало-китайский бренд Trialli с артикулом GD 790 получил неплохие отзывы владельцев

Больше хороших ремней. Какой подходит на 8-клапанную Гранту

Что касается нашей Гранты, то сложность в выборе ремней для восьмиклапанного мотора в том, что на старые автомобили и на машины в комплектации Норма устанавливали древний, но надежный восьмерочный двигатель ВАЗ 11183, аналог ВАЗ 21083. Этот двигатель хорош тем, что клапана в нем не гнет при обрыве ремня. Для него нужно покупать ремень с каталожным номером 2108-1006040-10, а натяжной ролик 2108-1006120.

Новый ремень Gates

Для двух других моторов Гранты с 8-клапанной готовкой блока (это двигатели ВАЗ 11186 и ВАЗ 21116) покупаем следующие детали для замены:

• ремень привода распредвала 21116-1006040;
• натяжной ролик 21116-1006226;
• если есть желание, можно для удобства регулировки натяжения ремня купить спецключ 67.7812.9573-01.

Ремень от фирмы Continental

Конечно, и для этого мотора есть аналоги других производителей и их достаточно много. Самые популярные:

• GАTES – 5670XS, как бы оригинал, но в родной коробке;
• Trialli GD 790, итальянский бренд, китайская сборка;
• CONTITЕCH – CT1164, отличный ремень от фирмы Continental, если не подделка;
• QUARTZ с каталожным номером QZ-5670XS, немецкие ремни хорошего качества;
• INА 530053610, один из самых качественных и дорогих комплектов;
• DAYCO KTB944, неплохой итальянский комплект;
• Комплект производства BOSCH 1987 948 286.

При этом важно, чтобы ремень соответствовал геометрическим параметрам — длина ремня 1305 мм, количество зубьев 113, ширина ремня 17 мм.

Меняем ремень ГРМ на Гранте своими руками

Когда мы проверяем состояние ремня или собираемся его менять, необходимо, чтобы двигатель остыл после поездки. Оптимальная температура для замены около 20 градусов. По словам АвтоВАЗа, замена критически необходима на 75-й тысяче пробега, но, как утверждают водители, менять приходится чаще. Для замены нам нужен стандартный набор инструментов и спецключ для подтяжки ролика.

Если все это есть, приступаем к работе.

Сборку проводим в обратном порядке. Таким образом можно запросто заменить ремень ГРМ на 8-клапанной Лада Гранта буквально за полчаса.

Post Views: 470

lada.i-love-mycar.com

Ремень ГРМ Лада Гранта 8 клапанная: ресурс, обрыв

Ремень ГРМ на 8-клапанной Гранте является связующим звеном между распределительным валом и коленчатым валом. Ремень ГРМ Гранта 8 клапанная выступает в качестве гибкого соединения, которое обеспечивает бесшумный процесс работы (железная цепь в старых двигателях создавала приличный шум).

Обрыв ремня ГРМ на Гранте сопровождается его постепенным разрушением. Полное разрушение ремня, на момент движения автомобиля, приводит к столкновению поршней с клапанами, в результате которого последние испытывают различного рода повреждения, чаще всего – гнутся. Единственный выход избежать повреждения клапанов – преждевременная замена ремня ГРМ, момент которой прописан в сервисной книге авто.

Двигатели Лады Гранты 11183, в отличие от двигателей других моделей ВАЗа, нуждаются в замене ГРМ каждые 60 тыс. км. Замена ремня при таком пробеге является исключительно рекомендацией производителя автомобиля.

С целью достижения максимальной безопасности и целостности механизмов двигателя автомобиля рекомендуется проводить замену каждые 40 – 50 тыс. км. Именно на данном этапе начинают снашиваться ролики и помпа.

В большинстве случаев обрыв ремня ГРМ происходит не в результате полного износа его структуры, а именно выхода из строя (клина) роликов или помпы.

В том случае, если же все-таки ремень ГРМ Лада Гранта 8 клапанов порвался, для замены необходимо использовать следующие инструменты:

• ключ на «10»;
• ключ на «17»;
• монтажная лопатка;
• специальный ключ регулировки натяжения ремня ГРМ.

Выполнение работ по замене ремня ГРМ на 8-клапанном двигателе соответствует ниже приведенной инструкции. Что касается 16-клапанного двигателя, то инструкция практически идентичная 8-клапанному.

Подготовка к замене ГРМ

Замена ремня ГРМ на 8-клапанном двигателе начинается непосредственно со снятия клемм с аккумулятора, после чего уже снимаем ремень привода генератора. Для замены ремня необходимо иметь полный доступ к необходимым агрегатным узлам. Для реализации такого доступа необходимо снять переднее правое колесо.

Замене ремня предшествует разборка самого механизма ГРМ, а именно снятие его передней верхней крышки. Для чего проводится такое мероприятие? Нужно установить первый поршение в положение ВМТ (Верхняя Мертвая Точка).

Регулировка гайки натяжного ролика

Именно соответствующая регулировка натяжного ролика, а точнее использование Лада Гранта ремень ГРМ в фиксированном натяжении, определяет ресурс ремня ГРМ Лада Гранта.

Для демонтажа использованного или же порванного ремня ГРМ необходимо послабить гайку натяжного ролика, в результате чего ремень будет приведен в ослабленное положение. После этого можно приступать к следующему этапу.

Важно: не пытайтесь просто срезать ремень, что бы не откручивать натяжные болты. В этом случае, вы не сможете одеть новый ремень на валы.

Шкив привода генератора: выкручиваем главный болт шкива генератора

Открутить болт шкива генератора можно обычными ключами, о которых говорилось выше в перечне необходимых инструментов. Если же болт не выходит из шкива генератора, то необходимо выполнить следующие действия:

• демонтаж заглушки в картере сцепления

• зубья маховика фиксируются монтажной лопаткой, наличие которой обосновывалось перечнем необходимых инструментов.

После выполнения таких действий болт шкива генератора перестанет прокручиваться, так как коленчатый вал будет зафиксирован монтажной лопаткой.

• Демонтаж шкива генератора

Демонтаж шкива генератора необходимо выполнить непосредственно после извлечения монтажной лопатки. После того как демонтаж осуществлен, шкив необходимо положить на чистую поверхность. Наличие мусора в агрегатном узле может привести к тому, что он заклинит.

• демонтаж нижней крышки привода ГРМ

Процесс демонтажа нижней крышки привода ГРМ осуществляется посредством извлечения трех крепежных болтов. Такая конструкция имеет место в моделях двигателей Гранты 21116, а также 11186.

• демонтаж ремня ГРМ

Последний этап – демонтаж ремня ГРМ с последующим определением состояния натяжного ролика. Процесс демонтажа ремня происходит в следующем порядке:

• снятие ремня ГРМ с распределительного шкива

• снятие ремня с коленчатого вала.

Именно на втором этапе ремень ГРМ Гранта демонтируется вместе с натяжным роликом. Проводим визуальный осмотр ролика, в частности определяем внешнее состояние и уровень люфта механизма.

На момент обратного монтажа нижней крышки ГРМ, необходимо отрегулировать натяжение самого ремня.

Причины преждевременного обрыва ремня на Ладе Гранте остаются загадкой, в основу которой ложится не только низкое качество используемого материала в ремне, а также низкое качество сборки агрегатных узлов, через которые проходит ремень ГРМ.

Среди других причин преждевременного обрыва ремня ГРМ можно отметить желание производителя автомобиля угнаться за Евро-3/4. Именно желание подогнать автомобиль к этим стандартам привело к вышеупомянутым негативным моментам в ежедневной эксплуатации автомобиля.

Несмотря на утверждения производителя о качестве Гранта ремень ГРМ и пороге его личного пробега в 200 000 тыс. км, он рвется уже на 70 – 80 тыс. км. Хорошим и достойным решением замены может стать ремень с роликами Gates.

Именно Лада Гранта от приоры ремень ГРМ подойдет к Ладе Гранте и не станет причиной преждевременного выхода из строя. Цена на ремень ГРМ на Гранту позволяет менять его каждые 50 000 тыс. км, что, в свою очередь, снизит вероятность возникновения других статей расходов относительно ремонта клапанов двигателя.

Вам также может быть интересно

Автор всех статей на сайте!
Собственный сервис “Нью-Лайн Авто”
Все виды работ.
Специализация: Lada

la-granta.ru

Натяжение ремня грм гранта 8 клапанная

Lada Granta: проверка и замена ремня привода ГРМ 8-клапанного двигателя

Схема привода ГРМ: 1 – зубчатый шкив коленчатого вала; 2 – зубчатый шкив насоса охлаждающей жидкости; 3 – натяжной ролик; 4 – задняя защитная крышка; 5 – зубчатый шкив распределительного вала; 6 – зубчатый ремень; А – прилив на задней защитной крышке; В – метка на шкиве распределительного вала; С – метка на крышке масляного насоса; D – метка на шкиве коленчатого вала.

Шестигранником «на 5» отворачиваем четыре винта крепления передней верхней крышки привода ГРМ.

Снимаем крышку.

Вывешиваем правое переднее колесо и включаем пятую передачу в коробке передач. Вращая колесо по часовой стрелке, проворачиваем коленчатый вал двигателя и осматриваем ремень привода ГРМ. При нормальном натяжении ремня…

…вырез 1 наружного диска натяжного ролика должен совпадать с прямоугольным выступом 2 его внутренней втулки.

Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно быть расслоений и разлохмачиваний. При обнаружении дефектов на ремне или значительном несовпадении элементов контроля натяжения ремня (см. фото выше) ремень необходимо заменить. Также следует поменять ремень на новый при обнаружении на нем следов моторного масла (перед монтажом нового ремня причину попадания масла на ремень нужно устранить) или при замене насоса охлаждающей жидкости.

Внимание! Выход из строя ремня привода ГРМ (обрыв и срезание зубьев) может привести к утыканию клапанов в поршни из-за рассогласования углов поворота коленчатого и распределительного валов и, как следствие, к дорогостоящему ремонту двигателя.

Замену ремня привода ГРМ в соответствии с регламентом технического обслуживания проводим через каждые 75 тыс. км пробега или в случае обнаружения на ремне дефектов.

Далее нам следует демонтировать ремень привода генератора или ремень привода вспомогательных агрегатов.

Во избежание повреждения датчика положения коленчатого вала необходимо снять его.

При выключенном зажигании отжимаем фиксатор колодки жгута проводов и отсоединяем колодку от разъема датчика.

Головкой «на 10» отворачиваем болт крепления датчика.

Вынимаем датчик из отверстия прилива крышки масляного насоса и откладываем его на место, где нет стальных опилок, могущих впоследствии нарушить работу датчика.

Перед демонтажем ремня необходимо проверить фазы газораспределения двигателя – установить поршень 1-го цилиндра в положение ВМТ (верхней мертвой точки) такта сжатия.

Головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода генератора…

…до момента совмещения метки 1 на зубчатом шкиве распределительного вала с приливом 2 на задней крышке привода ГРМ.

Чтобы убедиться в правильном положении коленчатого вала, вынимаем резиновую заглушку смотрового окна в верхней части картера сцепления.

Риска 2 на маховике должна располагаться напротив прорези 1 шкалы на верхней крышке картера сцепления.

Перед отворачиванием болта крепления шкива привода генератора…

…просим помощника зафиксировать коленчатый вал от проворачивания, вставив через окно в картере сцепления отвертку между зубьями маховика.

Головкой «на 17» отворачиваем болт крепления шкива привода генератора,..

…снимаем шкив…

…и шайбу.

Шестигранником «на 5» отворачиваем три винта крепления передней нижней крышки привода ГРМ

Снимаем крышку.

Накидным ключом «на 15» ослабляем затяжку болта крепления натяжного ролика.

При этом натяжной ролик повернется и натяжение ремня ослабнет. Снимаем ремень привода ГРМ со шкивов коленчатого и распределительного валов.

Вынимаем ремень из моторного отсека.

Внимание! После снятия ремня привода ГРМ нельзя проворачивать коленчатый и распределительный валы во избежание утыкания поршней в клапаны.

Маркировка зубчатого ремня привода ГРМ (ширина 17 мм, число зубьев 113).

12Читать далее »

Еще больше новостей:

specialauto.net

Замена ремня ГРМ Лада Гранта

Замена ремня ГРМ Лада Гранта своими силами.

   Ремень ГРМ на 8-клапанной Гранте является связующим звеном между распределительным валом и коленчатым валом. Ремень ГРМ Гранта 8 клапанная выступает в качестве гибкого соединения, которое обеспечивает бесшумный процесс работы (железная цепь в старых ВАЗовских двигателях создавала приличный шум).



Обрыв ремня ГРМ на Гранте сопровождается его постепенным разрушением. Полное разрушение ремня, на момент движения автомобиля, приводит к столкновению поршней с клапанами, в результате которого последние испытывают различного рода повреждения, чаще всего – гнутся. Единственный выход избежать повреждения клапанов – преждевременная замена ремня ГРМ, момент которой прописан в сервисной книге авто.

Двигатели Лады Гранты 11183, в отличие от двигателей других моделей ВАЗа, нуждаются в замене ГРМ каждые 60 тыс. км. Замена ремня при таком пробеге является исключительно рекомендацией производителя автомобиля.



С целью достижения максимальной безопасности и целостности механизмов двигателя автомобиля рекомендуется проводить замену каждые 40 – 50 тыс. км. Именно на данном этапе начинают снашиваться ролики и помпа.

В большинстве случаев обрыв ремня ГРМ происходит не в результате полного износа его структуры, а именно выхода из строя (клина) роликов или помпы.

В том случае, если же все-таки ремень ГРМ Лада Гранта 8 клапанов порвался, для замены необходимо использовать следующие инструменты:

• ключ на «10»;
• ключ на «17»;
• монтажная лопатка;
• специальный ключ регулировки натяжения ремня ГРМ.

Выполнение работ по замене ремня ГРМ на 8-клапанном двигателе соответствует ниже приведенной инструкции. Что касается 16-клапанного двигателя, то инструкция практически идентичная 8-клапанному.

Подготовка к замене ГРМ.



Замена ремня ГРМ на 8-клапанном двигателе начинается непосредственно со снятия клемм с аккумулятора, после чего уже снимаем ремень привода генератора. Для замены ремня необходимо иметь полный доступ к необходимым агрегатным узлам. Для реализации такого доступа необходимо снять переднее правое колесо.

Замене ремня предшествует разборка самого механизма ГРМ, а именно снятие его передней верхней крышки. Для чего проводится такое мероприятие? Нужно установить первый поршень в положение ВМТ (Верхняя Мертвая Точка).

Регулировка гайки натяжного ролика.

Именно соответствующая регулировка натяжного ролика, а точнее использование Лада Гранта ремень ГРМ в фиксированном натяжении, определяет ресурс ремня ГРМ Лада Гранта.

Для демонтажа использованного или же порванного ремня ГРМ необходимо послабить гайку натяжного ролика, в результате чего ремень будет приведен в ослабленное положение. После этого можно приступать к следующему этапу.

motorsmarine.ru

Лада Гранта когда менять ремень ГРМ на 8 клапанном двигателе

Выпуск отечественной модификации Лада Гранта осуществляется уже на протяжении нескольких лет. Автомобиль обзавелся весомым доверием, благодаря своему приемлемому качеству и уровню исполнения, а также присутствию нескольких различных версий по комплектации.

Сегодня разберемся с тем, когда менять ремень ГРМ, а также какой ремень ГРМ лучше.

Немного общих положений о ремне

ГРМ в любом моторе служит для обеспечения своевременности впуска подготовленной смеси и выпуска отработавших газов. Состав этого узла подразумевает присутствие таких элементов:

• распределительного и коленчатого валов;
• самих клапанов с сальниками, пружинами, направляющими втулками и прочими деталями.

Какой ремень ГРМ лучше? Особняком в указанном механизме позиционирован ременной механизм, выступающий в роли связывающего звена между распределительным (или двумя) и коленчатым валами. Именно ременной привод способен обеспечить синхронизацию в функционировании элементов, входящих в комплект ГРМ.

Отыскать этот важный элемент на моторе не составит больших усилий. Для этого стоить только открыть крышку капота Лада Гранта и перед вами возникнет закрытый специальным кожухом. Эта защита предотвращает загрязнение и попадание посторонних предметов и грязи.

Конструкция ременного механизма включает резиновую основу и рабочую внутреннюю поверхность, выполненную в виде зубьев с определенной величиной шага.

Каков заводской регламент «АвтоВАЗ» в плане замены?

Автомобили модельной линейки Лада Гранта укомплектованы различными версиями силового агрегата. Некоторые из них не лишены возникновения проблем в случае неприятного обрыва привода ременного. Это вызвано столкновением поршней с клапанами, в результате чего последние загибаются, а мотор требует ремонта.

Возможность загибания (если произошел обрыв) отсутствует на версии мотора «11183-50», которым оснащается стандартная комплектация.

Далее в данном материале мы рассмотрим версии моторов, у которых присутствует такая особенность, как загиб клапанов при обрыве ременной передачи. И попытаемся понять, какой ремень ГРМ лучше.

Еще один не маловажный вопрос: когда менять ремень ГРМ? Для исключения данной неприятной ситуации производителем намеренно регламентирован периодический срок обязательной замены указанного «расходника». Ответ на вопрос, через сколько менять ремень ГРМ от компании производителя — через 15 тыс. км пробега. Это требование распространяет свое воздействие как на моторы 8 клапанов, так и на 16-клапанные их модификации.

Что входит в комплектацию норма Лада Гранта

Комплектация Лада Гранта норма комплектация

Лада Гранта стандарт Гранта

Даже невзирая на оснащение модификации «21116» мотором с головкой импортного производства, при обрыве ремня его ожидает аналогичная печальная участь.

Производителем не рекомендуется самостоятельное осуществление процедуры как по проверке состояния ремня, так и по его замене. И поэтому, когда менять ремень ГРМ уже пришло время, следует обратиться в сервисный центр. При выявлении факта собственноручного выполнения обозначенной операции велика вероятность лишения владельца возможности гарантийного обслуживания. Для самостоятельной замены изготовитель предоставляет разрешение, касающееся:

• фильтра салона;
• аналогичного элемента для системы впуска.

Однако самостоятельно многие владельцы авто все равно осуществляют замену, но далеко не все новоиспеченные водители знаю через сколько менять ремень ГРМ, а также какой ремень ГРМ лучше остальных.

Рекомендации обладателей Лады Гранты

Многие владельцы Лада Гранта, особенно оснащенных 16-клапанными версиями силовых агрегатов, рекомендуют не дожидаться вожделенной отметки в 60 тыс. км. Это вызвано возможностью применения некачественных комплектующих, способных спровоцировать износ замененных элементов уже спустя пробег в 20 тыс. км.

Такой факт побуждает многих «Грантаводов» прибегать к использованию продукции с хорошим качеством, и многие из них на вопрос какой ремень ГРМ лучше, отвечают, что от производителя «Gates». Но отметим, что встречаются подделки запчастей данного бренда, в связи с чем, рекомендуется останавливаться на приобретении элементов только у проверенных поставщиков.

Несколько советов по процедуре замены

Если вы задались целью заменить компонент самостоятельно, то не следует пренебрегать некоторыми нижеприведенными рекомендательными положениями. В частности не забывайте соблюдать интервал, через сколько менять ремень ГРМ.

После навески ремня требуется его правильная натяжка. Это выполняется посредством применения специализированного ключа. Некоторые «деятели» возразят, мол, можно и без него обойтись. Однако здесь качественный результат осмелиться гарантировать весьма проблематично.
Усилие, прилагаемое к ветви ремня (при развороте ее на 90-градусный угол), расположенной между двумя валами (общеизвестными: распределительным и коленчатым), не должно превысить значения в 20 Нм, однако достигать показателя менее 15 Нм также не следует. Если «попадание» в обозначенный интервал параметров отсутствует, то это свидетельствует о некорректной натяжке ремня. Следствие одно – новая регулировка!

Каковы признаки изношенного ремня?

Обозначенные факторы позволят точно определить момент начала появления повреждений на ремне Лада Гранта, что предотвратит неожиданное наступление выхода его со строя (обрыва). Когда менять ремень ГРМ, как понять что он изношен?

1. В числе первичных признаков присутствует значительная степень износа материала. Этот факт без труда спровоцирует соскальзывание или обрыв «расходника» при несущественной нагрузке на мотор или в условиях повышенной атмосферной влажности.
2. Появление износа зачастую провоцируется нарушением правильного положения ролика по отношению к шкиву. Это может подтвердить повышенный нагрев подшипника и торчащие в стороны тканевые остатки стертых кордов, применяемых для армирования резиновой основы ремня.
3. Следующим признаком будет факт присутствия трещин и отслоений. Чем большее количество данных дефектов, тем выше шанс скорейшего обрыва ремня.
4. Если у обратной поверхности появляется излишняя твердость, то ее может выдать наличие блеска. Этот фактор, связанный с утерей эластичности, свидетельствует о потери достаточного контакта ремня со шкивами.
5. При эксплуатации возможно удлинение ременной поверхности, что может спровоцировать его перескакивание на зубьях шкива вала. Замена ремня в таком случае однозначна.
6. Выход со строя ролика, как прямое свидетельство неправильного расположения ремня по отношению к своей рабочей плоскости.

Какие ожидают последствия обрыва?

Как было оговорено, никаких проблем с мотором Лада Гранта в версии 8 клапанов, при обрыве ременной передачи не возникает только в версии агрегата «11183-50». Остальные двигатели подвержены риску выйти со строя при обозначенном неприятном инциденте.
Ввиду этого среди «Грантаводов» развернулся спор по поводу преимуществ моторов LADA Granta с 16 и 8 клапанов, и у какого агрегата их больше. Ваша точка зрения также будет весьма интересной.

При обрыве ременной передачи остановка распределительного вала происходит в положении, соответствующем непосредственно моменту поломки. В отличие от него, коленчатый вал подвержен продолжению вращения. Это и вызывает удар поршней по тем клапанам, которые в заданный момент находились в открытой позиции. Далее происходит изгибание последних, но иногда случается пробой днища поршня. По-народному «кулак дружбы»!

Именно основываясь на данном факте, специалисты склоняются к рекомендации менять комплект ГРМ ранее заявленного производителем необходимого для этого действия срока.

Выводы

Теперь вы знаете, через сколько менять ремень ГРМ. Бесспорно, обрыв ремня LADA Granta – источник небывалых проблем. Это обстоятельство не означает, что нужно бездействовать. Далее приведем несколько рекомендаций, чья цель минимизировать обозначенный риск.

1. Тщательнейшим образом относитесь к процедуре проверки ремня на предмет его износа. Это действие рекомендуется осуществлять спустя 10-15 тыс. км.

2. Не следует пренебрегать проверкой состояния сальников. Дефект проявляется в виде характерных пятен под днищем автомобиля.

3. Свидетельствовать о проблеме может мигание лампы, регистрирующей давление масла в моторе LADA Granta. Если данный факт проявился, срочно глушим двигатель и принимаем меры по поиску источника поломки.

4. Применяйте только оригинальные запчасти, хотя процедуру контроля их состояния никто не отменял.

vaz-lada-granta.com

No related posts.
