Как измерить компрессию бензинового и дизельного ДВС

Цилиндропоршневая группа (ЦПГ) и газораспределительный механизм (ГРМ) в процессе работы ДВС подвержены износу. Состояние указанных частей двигателя влияет на компрессию. Компрессия двигателя представляет собой один из важных параметров для нормальной работы агрегата.

Читайте в этой статье

Что показывает замер компрессии: основные неисправности

Замер компрессии двигателя своими руками является наиболее простым и доступным способом, который позволяет выявить различные неисправности силовой установки. Главной задачей при самостоятельном замере компрессии дизеля или бензинового агрегата становится выявление отклонений  касательно показателя давления сжатия в цилиндрах двигателя от допустимого.

Рекомендуем также прочитать статью о системах изменения фаз газораспределения. Из этой статьи вы узнаете о существующих решениях, конструктивных особенностях и преимуществах использования подобных систем изменения фаз газораспределения на современном ДВС.

Решение измерить компрессию позволяет определить неисправность как в одном, так и в нескольких цилиндрах. Дополнительно измерение компрессии двигателя может указать на проблемы с клапанами и плотностью прилегания клапанов к седлам. Замер компрессии можно осуществлять разными способами. Давайте рассмотрим, как правильно измерять компрессию дизельного и бензинового двигателя.

Оборудование для самостоятельного измерения: компрессометр и АГЦ

Чтобы самому померить компрессию, наиболее часто используется простой компрессометр. Стоит добавить, что замер таким способом малоинформативен, но общую картину состояния ЦПГ способен прояснить. Также диагностика цилиндропоршневой группы осуществляется при помощи специального оборудования, которое имеется на СТО.

Основной рекомендацией при выборе компрессометра является наличие резьбового наконечника. Такой наконечник позволяет вкрутить компрессометр в свечное отверстие. Если компрессометр не имеет такого наконечника, тогда точность замеров снижается. Желательно также иметь компрессометр с клапаном фиксации давления в самой головке, которая закручивается в свечное отверстие. Устройства с клапаном, расположенным под манометром, менее точны и имеют свойство занижать итоговые показания.

Если владельцу бензинового авто достаточно выкрутить свечи зажигания, то замер компрессии на дизельном автомобиле потребует снятия форсунок или свечей накаливания. Для этого понадобится опыт и дополнительные инструменты. Компрессометр для дизеля должен иметь специальный переходник. Переходник необходим для того, чтобы  надежно закрепить наконечник в отверстии для форсунок или свечей накала.

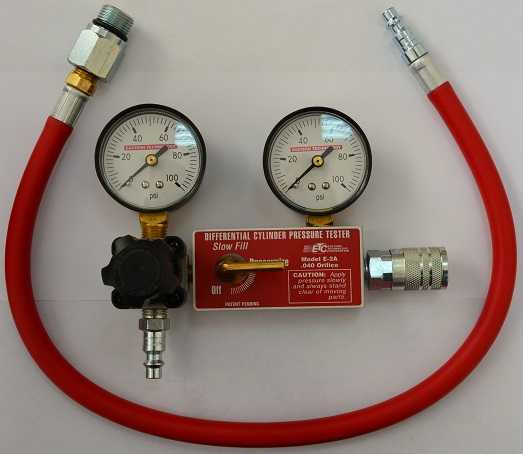

Для оценки состояния ЦПГ и других элементов ДВС можно также использовать специальный прибор, который получил название анализатор герметичности цилиндров (АГЦ). Способ измерения аналогичен работе с компрессометром, но устройство фиксирует не показатель давления сжатия в цилиндре, а параметры вакуума.

При помощи данного устройства определяется наличие утечки через камеру сгорания, эффективность прилегания клапанов, выявляется прогар днища поршня, производится оценка состояния и степень износа гильзы. Также АГЦ позволяет оценить состояние поршневых колец, обнаружить закоксовку или залегание колец без разборки двигателя.

Замер компрессии бензинового и дизельного мотора

В списке общих требований для того, чтобы точно замерить компрессию, находятся:

1. Двигатель должен быть прогрет до 80-90 градусов;
2. Подача топлива должна быть обязательно отключена;
3. Все без исключения свечи должны быть выкручены;
4. Стартер должен быть абсолютно исправным;
5. Аккумулятор необходимо полностью зарядить;

• В случае с механической коробкой переключения передач можно включить верхнюю (повышенную) передачу, а также предотвратите возможность передвижения автомобиля. Для этого следует использовать стояночный тормоз и/или противооткатные упоры. Допускается также замер компрессии в положении рычага МКПП «нейтраль». В машинах с «автоматом» селектор устанавливается в режим парковки (Р).
• Следующим шагом становится проверка состояния воздушного фильтра. Загрязненный фильтр перед замерами компрессии меняют на новый. Вторым способом является временное отсоединение от впуска трубопровода для подачи воздуха.
• В бензиновых ДВС потребуется отключение системы зажигания. Для этого необходимо произвести отсоединение от прерывателя проводки для подачи низкого напряжения, которое подводится к катушке зажигания. Моторы, оборудованные распределителем зажигания, потребуют снятия с катушки главного высоковольтного провода. Указанный провод далее подсоединяют на массу.
• Для эффективного отключения топливоподачи в конструкциях, которые включают в себя механический бензонасос, потребуется отсоединение топливной магистрали. Далее патрубок глушат. Для электробензонасоса будет достаточно убрать контакт с его реле.
• После осуществляется очистка от грязи мест для установки свечей зажигания и производится снятие наконечников высоковольтных проводов со свечей. Затем свечи выкручиваются.
• С выкрученными свечами потребуется осуществить несколько проворотов двигателя стартером. Процедура необходима для того, чтобы очистить цилиндры от возможного нагара и других отложений.
• Последним этапом становится соединение компрессометра со свечным колодцем цилиндра. Измерять компрессию лучше с напарником, который выжмет до упора педаль акселератора. Педаль газа выжимается для того, чтобы замер компрессии производился с открытой дроссельной заслонкой, а сопротивление во впуске благодаря этому было снижено. С выжатой педалью мотор крутят стартером около 5 секунд. Необходимо следить за тем, когда на шкале появится самое высокое значение. Указанное значение отмечают и переходят к дальнейшим замерам в других цилиндрах мотора.

Что касается особенностей замера компрессии на дизельном двигателе, тогда:

• Отключение подачи топлива в дизеле достигается путем отжатия вниз рычага отсечки. Данный рычаг находится на ТНВД. Вторым способом является отключение электромагнитного клапана, что также приведет к блокировке топливоподачи в дизельный ДВС. Указанный клапан находится на топливопроводе, который отвечает за подачу горючего.
• Компрессометр в дизеле подключается через отверстия форсунок или свечей накала. Это зависит от того, до каких элементов удобнее добраться, а также соответственно рекомендациям для конкретного типа дизельного двигателя.
• Для замера компрессии на дизеле потребуется особый компрессометр, который будет иметь соответствующий наконечник для надежного закрепления в отверстии форсунки или свечи накаливания. Порог максимального замера у такого компрессометра для дизеля должен быть выше сравнительно с бензиновым аналогом. Дизельный компрессометр должен иметь возможность фиксировать давление около 60 атмосфер.
• При замере компрессии дизеля необходимость нажимать на педаль газа исключена. Дело в том, что в устройстве большинства дизельных моторов дроссельной заслонки нет. Отдельно стоят только дизели, которые имеют специальный клапан во впуске. Клапан необходим для создания разрежения. Разрежение обеспечит функциональность вакуумного регулятора и усилителя тормозов.

Подачу топлива нужно отключать для того, чтобы горючее не смывало так называемый масляный клин. Для прекращения топливоподачи можно воспользоваться одним из перечисленных способов отключения бензонасоса, ТНВД или форсунок. Свечи нужно обязательно выкручивать все.

Если осуществлять замер, выкручивая только свечу в одном цилиндре, тогда заметно увеличение сопротивления вращению коленвала. В момент прокручивания стартером это сопротивление  приводит к снижению оборотов. При неисправностях батареи или слабой АКБ можно использовать пусковое устройство, хотя данный способ не рекомендуется.

Компрессия и дроссельная заслонка

Замерять компрессию можно при условии открытого или закрытого дросселя. Разный подход выявляет отдельные нюансы износа деталей двигателя. Решение замерять компрессию при закрытой дроссельной заслонке будет означать, что в цилиндры попадет не особо много воздуха.

Показатель компрессии в этом случае низкий (около 0,6-0,8 МПа). Данный способ позволяет добиться высокой чувствительности показаний к малейшим утечкам, так как воздуха в цилиндр поступило мало. Даже небольшие утечки способны понизить значение в разы. На основе полученных показаний можно сделать ряд определенных выводов:

Проблемы с клапанами могут возникать как в результате износа, так и после проведенного ремонта, особенно в механизмах с гидрокомпенсаторами. Форма профиля кулачка распредвала может износиться неравномерно, особенно с учетом биения.

Замер компрессии с открытой дроссельной заслонкой означает, что в цилиндр поступит намного больше воздуха сравнительно с замером при закрытом дросселе. Увеличение объема воздуха приведет к тому, что давление в цилиндре заметно возрастет. Получается, наличие утечек приведет к более интенсивной потере компрессии в таких условиях. Но потенциальные неплотности все равно смогут  пропустить меньше воздуха по сравнению с большими объемами при его подаче. Результатом станет то, что компрессия сильно падать не будет (около 0,8-0,9 МПа). Замер компрессии двигателя с открытой дроссельной заслонкой позволяет выявить серьезные поломки:

• разрушение или прогар поршня;
• разлом или деформация поршневых колец;
• залипание (закоксовка) колец в поршневых канавках;
• прогар клапана или загиб стержня клапана;
• износ (задир) поверхности зеркала цилиндров;

Дополнительно в процессе замера необходимо обращать внимание на то, как увеличивается давление в цилиндре. Такой подход позволяет более точно локализовать одну или другую неисправность. В случае если в момент первого такта компрессометр показывает низкую компрессию до 0,4 МПа, но уже на последующем такте очевиден заметный подъем, тогда это может указывать на износ поршневых колец. Когда в момент первого такта показатель давления находится на отметке около 0,7 или 0,9 МПа, но больше не увеличивается, тогда вероятны проблемы с герметичностью клапана.

Зачем доливать масло в цилиндры

Проблема с кольцами, поршнями, клапанами или прокладкой диагностируется точнее путем заливки в тестируемый цилиндр около 3-5куб. см масла. Немедленное увеличение компрессии после добавки масла уже на первом такте укажет на поршневые кольца. Если компрессия изначально низкая, далее было залито масло, но поднять компрессию не удалось, тогда вероятны утечки через прокладку ГБЦ.

Наиболее часто компрессия падает только в одном цилиндре. В этот цилиндр с наименьшей компрессией нужно залить около 5 «кубиков» чистого моторного масла. Масло в процессе заливки должно попасть не на днище поршня, а на стенки гильзы цилиндра. Далее замер компрессии повторяется. В случае роста давления относительно показаний в других цилиндрах вполне вероятно, что поршневые кольца закоксованы, произошло их залегание или разрушение.

Также отсутствие изменений в показаниях после заливки масла может указывать на то, что клапана не до конца прилегают к сёдлам. Возможен прогар клапана или разрушено седло клапана, могут быть неправильно отрегулированы зазоры клапанов.

Для диагностики повреждений прокладки ГБЦ, прогара поршня или трещин в теле поршня необходимо установить поршень ближе к верхней мертвой точке (ВМТ), что соответствует такту сжатия. Далее нужно осуществить подачу в цилиндр порции воздуха под давлением около 2 — 3 атмосфер.

Если прокладка головки блока окажется повреждена, тогда будет слышен звук выходящего воздуха из свечного колодца, расположенного рядом. Воздух, выходящий через карбюратор, означает отсутствие нормальной посадки впускного клапана. Дополнительно снимается пробка маслозаливной горловины. Если воздух идет оттуда, вероятен прогар или трещина в поршне. Воздух в выпускном тракте укажет на неплотное прилегание или прогар выпускного клапана.

Для максимальной точности рекомендуется использовать комбинированный способ замера компрессии (замер «на холодную» и «горячую», с открытой и закрытой дроссельной заслонкой). На начальном этапе замерить компрессию в цилиндрах бензинового агрегата нужно при открытой заслонке. Затем свечи зажигания, свечи накала или дизельные форсунки (зависимо от типа ДВС) ставятся на место и двигатель запускается. Необходимо прогреть мотор, а после промерять компрессию (при закрытом дросселе для бензиновых моторов).

Мерить компрессию на холодном двигателе нужно тогда, когда завести мотор не удается. Двигатель «на холодную» не заводится по причине критического износа ЦПГ, а также в результате залегания поршневых колец. На холодном ДВС давление в таких случаях падает в два и более раза. Прогрев двигателя позволяет  увеличить компрессию, после чего агрегат приемлемо заводится «на горячую».

Отдельно рекомендуется производить замеры компрессии на холодном дизельном моторе. Показатель замеров в дизеле зависит от присутствия масла в цилиндрах. Перед замером компрессии дизеля двигатель должен постоять не менее 2 часов.

Это время необходимо для  того, чтобы остатки масла полностью стекли обратно в картер двигателя. Падение показателя компрессии для холодного дизельного двигателя ниже 18 атмосфер будет означать, что запуск такого мотора практически невозможен. Если показатель после прогрева не поднимается выше отметки в 24 атмосферы, тогда мотор необходимо ремонтировать.

Производим оценку полученных результатов

После окончания всех замеров анализируем показания по цилиндрам. Если разброс по цилиндрам до показателя в 1 атмосферу, тогда неисправность двигателя с компрессией не связана. Проблему стоит искать в системах впрыска, зажигания, топливоподачи и т.д. Показатель разброса чуть более 1 атмосферы укажет на то, что ЦПГ изнашивается неравномерно, но состояние приемлемое.

Приблизительный показатель компрессии должен быть равен показателю степени сжатия, который умножается на 1,3. Величины степени сжатия для конкретного двигателя находятся в техническом руководстве ТС, инструкции или руководстве по ремонту.

Для бензиновых ДВС, которые рассчитаны на 76-й или 80-й бензин, компрессия на горячем двигателе должна быть не ниже 9,5-10 атмосфер (с учетом исправной цилиндропоршневой группы).  Необходимый показатель для современных моторов (бензин марки АИ-92 и выше) составляет 11-14 атмосфер с допустимым разбросом по цилиндрам до 1 атмосферы. Дизельный двигатель подразумевает компрессию от 28 (для старых поколений дизельных ДВС) до 45 атмосфер (современный дизель) с разбросом по цилиндрам до 3 атмосфер.

Показатель компрессии высчитывается приблизительно, так как зависит от температуры ДВС во время замеров, вязкости моторного масла, состояния аккумулятора и других. Стоит учитывать и погрешность показаний компрессометра, которая в отдельных случаях составляет около 3 атмосфер.

За основу нужно брать сравнение показаний по цилиндрам. Ошибочно полагать, что только заниженный показатель компрессии четко укажет на неисправность. Бывает, что в неисправном цилиндре наблюдается избыточное проникновение масла. Лишнее масло увеличивает компрессию, тем самым маскируя неисправность. В таком случае нужно внимательно анализировать состояние свечей двигателя. Если имеются следы масляного нагара при допустимой компрессии, тогда причиной попадания масла может оказаться сломанное маслосъёмное кольцо, износ втулки (направляющей) клапана и т.д

Читайте также

krutimotor.ru

Инструкция по проверке компрессии в цилиндрах двигателя: этапы и видео

Для того, чтобы автомобиль не подвел в пути, нужно следить за его техническим состоянием, вовремя меняя расходные материалы и выполняя необходимый ремонт. Диагностировать исправность двигателя можно по давлению камере сгорания. Разная компрессия в цилиндрах говорит о неполадках в цилиндро-поршневой группе. В статье дается понятие компрессии, как правильно ее измерить и сделать анализ неисправностей двигателя.

Содержание

[ Раскрыть]

[ Скрыть]

Понятие компрессии

В переводе на русский язык компрессия означает «сжатие». Если нет утечек смеси, то двигатель работает в полную мощность. Таким образом, компрессия – это давление в камере сгорания, возникающая в высшей точке такта сжатия. Компрессия может измеряться в паскалях, килограммах на сантиметр, но общепринятая единица измерения — атмосферы.

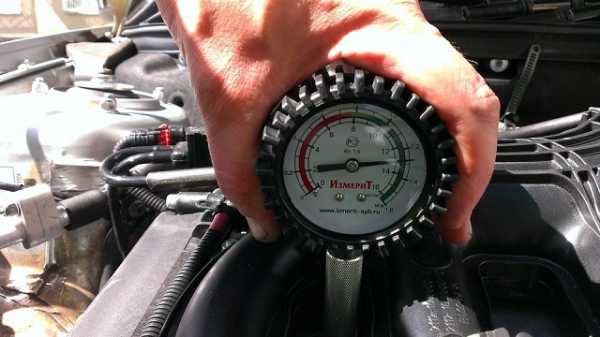

Показания давления на манометре

Оптимальное давление в цилиндрах определяется техническими характеристиками, заявленными производителем. Если двигатель работает в полную силу, то при передвижении поршня вниз в цилиндры поступает нужное количество воздуха, затем поршень начинает двигаться вверх, а в камеру впрыскивается топливо. Когда возникает искра, смесь детонирует и должна сгорать без остатка. При этом выделяются отработанные газы, количество которых должно быть минимальным.

Компрессометр и его разновидности

Давление в цилиндрах измеряется с помощью компрессометров.

Существуют следующие виды приборов:

• бензиновые;
• дизельные;
• универсальные.

Приборы отличаются между собой принципом действия и применяются на СТО, но могут с успехом использоваться для проверки давления в домашних условиях. Компрессометр состоит из манометра, соединенного со штуцером и обратным клапаном с помощью резинового шланга. При вращении коленвала в шланге растет давление. Оно будет увеличиваться до тех пор, пока оно не сравняется с давлением в цилиндрах. Это значение показывает прибор.

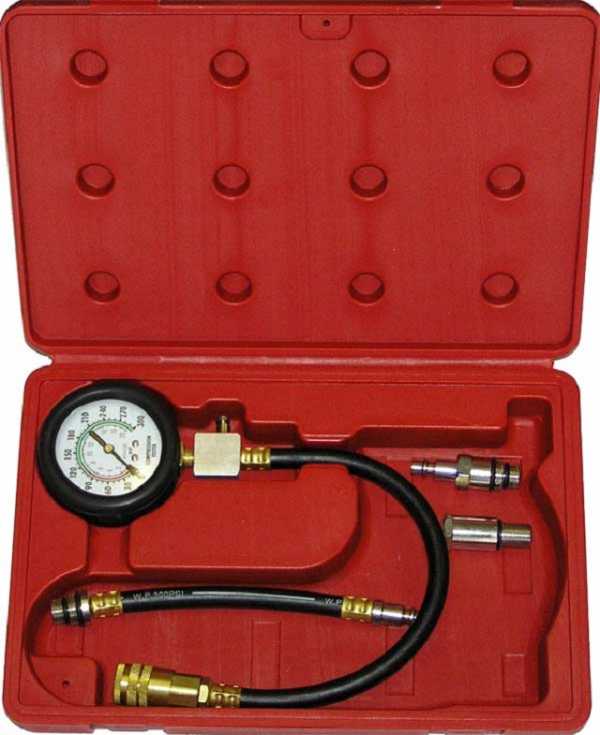

Компрессометр для измерения давления

Для измерения компрессии на бензиновых двигателях используются прижимные устройства, оснащенные специальной резиновой трубкой. Прибор универсален, но при его использовании необходим помощник.

Помощь не понадобиться, если использовать резьбовые приборы. Для проверки компрессии измеритель закрепляют в отверстии для свечи или отверстии форсунок. Прибор оснащен специальной резиновой втулкой, что дает возможность использовать его в качестве прижимного устройства. Благодаря гибкости прибора для снятия измерений нет необходимости в демонтаже узлов двигателя.

С помощью универсальных компрессометров можно измерять давление в дизельных агрегатах. Импортные приборы оборудуются дополнительно набором переходников, что позволяет выполнять измерения на автомобилях любых марок. Специалисты советуют приобретать резьбовые компрессометры, наконечник которых вкручивается в свечное отверстие, а манометр соединяется не трубкой, а резиновым шлангом.

В видео рассматривается компрессометр и рассказывается, как правильно померить компрессию.

Руководство по проверке

Специалисты рекомендуют замерять давление в цилиндрах через 3-5 тыс. км пробега для авто отечественного производства и через 10-20 тыс. км для иностранных машин. Измерять компрессию нужно при открытой и закрытой дроссельной заслонке, это даст возможность более точно определить причину неполадок в работе двигателя.

 Загрузка …

Предварительные процедуры

Проверка должна проводиться на разогретом двигателе. Если машина находилась в покое, то двигатель нужно завести и прогреть до рабочей температуры. После разогрева необходимо выключить зажигание и прекратить подачу топлива. Для правильной проверки аккумуляторная батарея должна быть полностью заряжена. Недостаточная зарядка батареи не даст раскрутить стартер на полную мощность, что серьезно может исказить показания проверки. Кроме того, нужно проверить исправность стартера.

Диагностика работы двигателя

Основная часть проверки

Проверка давления в цилиндрах состоит из следующих шагов:

1. Сначала нужно отключить свечные провода.
2. Далее следует выкрутить свечи зажигания с помощью свечного ключа или головки. При этом нужно следить за чистотой свечных отверстий. При необходимости их необходимо очистить от пыли и загрязнений, а далее следить, чтобы в отверстия не попала грязь.
3. Рычаг передач нужно установить в нейтральное положение.
4. Затем нужно вкрутить измеритель компрессометра в одно из отверстий.

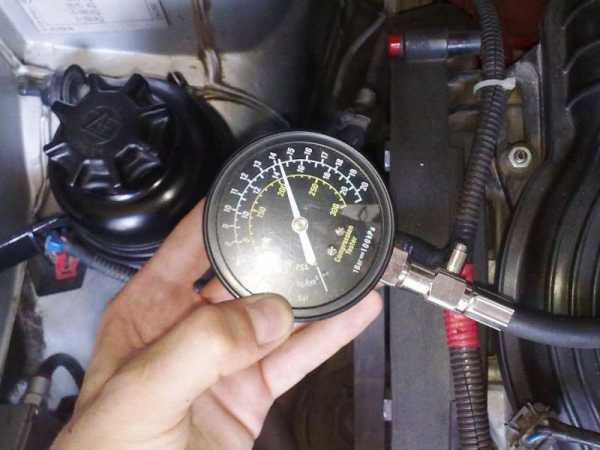

   Измерение давления в цилиндре

5. Далее помощник должен выжать педаль акселератора и запустить стартер, провернув коленвал хотя бы на 8 тактов сжатия.
6. Действия необходимо повторять пока стрелка манометра не перестанет подниматься. Когда выжимают акселератор, открывается дроссельная заслонка.
7. Полученные показания следует записать. После каждого замера необходимо сбрасывать показания.
8. Таким образом, выполняются замеры на каждом цилиндре.
9. Далее, для того чтобы понять характер неисправностей, нужно снять показания на каждом цилиндре при закрытой заслонке. Для этого во время измерений не нужно нажимать педаль акселератора.

Снятые показания нужно сравнить со штатными данными для данной марки автомобиля и пробегом. Зная, какая должна быть компрессия и учитывая пробег автомобиля, необходимо сделать сравнительный анализ полученных данных.

Анализ полученных данных

Норма компрессии для каждого двигателя отличается, но в среднем нормальным считается давление около 10-12 кг/см2. Компрессия в каждом из цилиндров не должна отличаться более чем на 10%.

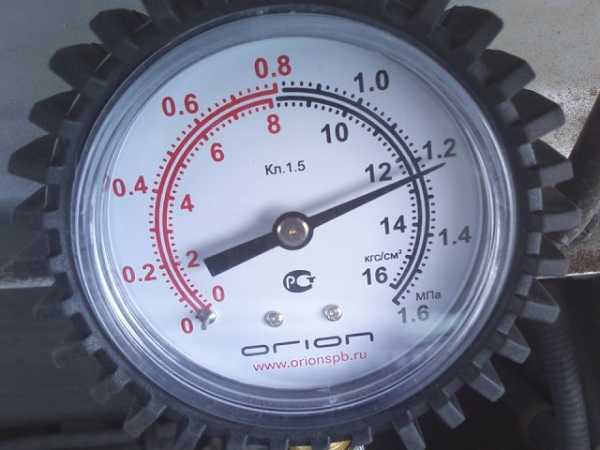

Нормальные показания компрессометра

Во время эксплуатации поршень постоянно движется внутри цилиндра, постепенно стирая его стенки. Таким образом объем цилиндра увеличивается, между поршневыми кольцами и стенками камеры возникают зазоры, через которые газ под давлением проникает в картер и воздушно-топливная смесь сгорает не полностью. В таких случаях компрессия падает.

При снижении давления в цилиндрах появляются следующие проблемы в работе двигателя:

• повышается расход ГСМ;
• автомобиль плохо заводится;
• черный дым в выхлопных газах;
• увеличивается давление в системе охлаждения;
• нестабильная работа двигателя в разных режимах;
• слышны удары и хлопки.

Существуют и другие причины уменьшения давления в цилиндрах:

При обнаружении признаков неполадок в цилиндро-поршневой группе необходимо выполнить дополнительную диагностику и устранить причину неполадок, иначе, это может привести к дорогостоящему ремонту.

Видео «Проверка компрессии в цилиндрах»

В этом видео показан процесс измерения давления в цилиндрах с помощью компрессометра.

avtozam.com

Как измерить компрессию двигателя и какой она должна быть

Рано или поздно автовладелец сталкивается с необходимостью диагностики и ремонта своего железного коня. В перечень таких работ входит множество пунктов. Это могут быть работы, связанные с силовыми установками, трансмиссией, ходовой части или элементами кузова автомобиля. Прежде чем приступать к ремонту автомобиля, необходимо выяснить, что сломалось и по каким причинам.

Работы, связанные с манипуляциями в отношении двигателя, весьма тонкие. Сопряжения деталей малы и точны, поэтому любое отклонение от нормы неизбежно приведет к тяжелым последствиям.

Компрессия двигателя: что это такое?

Одной из таких процедур является измерение компрессии (давления) в цилиндрах двигателя. Компрессия непосредственно влияет на всю работу двигателя. От нее зависят такие параметры, как мощность и тяга мотора, расход топлива и масла, долговечность двигателя.

Своевременная диагностика шатунно-поршневой группы двигателя внутреннего сгорания позволяет адекватно оценить повреждения, что в последствии сэкономит Ваши время и денежные средства. Для такой диагностики двигателя необходим ключ для отворачивания свечей, и специальный диагностический прибор — компрессометр.

Диагностика двигателя внутреннего сгорания — самый старый, надежный и простой метод диагностики. По нему можно определить совсем немного, но метод предоставляет первоначальные данные для дальнейшего ремонта. Последующий ремонт производится с помощью специального оборудования, оправок, втулок, съемников и многих других компонентов инструментария.

Как выбрать компрессометр

Измерить давление в цилиндрах внутреннего сгорания может любой автовладелец. Для этого достаточно прикупить простенький компрессометр и свечной ключ. Если инструмент недорогой, то его хватает, как правило, на две или три диагностики двигателя. Лучше не скупиться и приобрести качественный и надежный прибор, ведь поломка может случиться с любым автомобилем, в любое время суток.

Главное при выборе инструмента для измерения компрессии в моторе — подобрать компрессометр с резьбовым наконечником. Существуют модели с прижимным наконечником, но такие компрессометры менее точны, и показывают не совсем корректные показатели давления в цилиндре. Резьбовое соединение дополнительно уплотняется прокладкой, что предусматривает герметичность всей системы измерения показателей. Клапан спуска нагнетаемого воздуха должен находиться на головке штока погружения, а не на самом корпусе манометра. Такое расположение клапана способствует более точному измерению компрессии. В противном случае, произойдет занижение показателей.

Для владельцев транспортных средств с дизельной силовой установкой существует рекомендация обратиться в специализированный сервисный центр по техническому обслуживанию и ремонту автомобилей. Обусловлено это тем, что у такой силовой установки нестандартное гнездо для свечей накаливания.

Чтобы выкрутить такую свечу или форсунку подачи топлива, потребуется специальный инструмент и сноровка. Компрессометр для таких двигателей тоже нужен особенный – снабженный специальным переходником.

Какая компрессия должна быть в двигателе

Во-первых, измерять компрессию можно при температуре от 75 до 90 градусов по Цельсию, так как в этих значениях обеспечивается максимальное рабочее сопряжение трущихся поверхностей.

Во-вторых, необходимо полностью отключить подачу топлива в камеры сгорания. Создаются такие условия для того, чтобы бензин не смывал масло со стенок цилиндров, обеспечивающее масляный клин.

В-третьих, выверните абсолютно все свечи, так как необходимо снять сопротивление движению поршня и скорости вращения стартера. На некоторых станциях технического обслуживания автомобилей это условие не выполняется, а выкручивается только одна свеча, где измеряется компрессия. Таким образом невозможно достичь снятия корректных показаний с прибора.

И последнее обязательное условие — это полностью заряженная и исправная аккумуляторная батарея. В противном случае, стартер не сможет обеспечить нормальное вращение коленчатого вала силового агрегата, и показания измерительного прибора будут сильно занижаться.

Несколько методов измерения компрессии на двигателе внутреннего сгорания.

Измерять компрессию в цилиндрах можно как с открытой дроссельной заслонкой, так и с закрытой. При разных способах измерения, получаются определенные результаты. Каждый показывает конкретную причину поломки мотора.

При закрытой заслонке дросселя в двигатель внутреннего сгорания попадает очень мало воздуха, и компрессия составит около одного килограмма на сантиметр. Этот показатель будет идентичен утечке давления в том или ином цилиндре. При этом способе замера компрессии показания компрессометра очень чувствительны и точны. Величина показаний позволяет сделать выводы об исправности прилегания клапанов к седлам, о целостности маслосъемных или компрессионных поршневых колец, об их залегании к стенкам поршня, отсутствии дефекта поршня, правильности сборки кривошипно-шатунного механизма и газораспределения, корректной сборке узлов и механизмов двигателя внутреннего сгорания.

Может быть интересно: как получить лицензию на такси и какие они бывают.

Водительские права нового образца: расшифровка, все категории, получение и другие особенности – здесь.

Нужна ли замена водительского удостоверения при смене фамилии – смотрите здесь.

При открытой заслонке дросселя обычно измеряют показания компрессии в цилиндрах для выявления более грубых повреждений мотора.

К таким повреждениям относятся пробои и трещины в стенках цилиндров, прогар прокладки головки блока цилиндров, разрушение поршневых колец и тому подобные разрушения деталей и механизмов двигателя внутреннего сгорания.

Так же существует способ измерения компрессии в цилиндрах на холодном двигателе. Делается так потому, что при малой температуре охлаждающей жидкости трущиеся пары неплотно прилегают друг к другу. Такой метод измерения применяется для проверки компрессии в дизельных силовых установках, так как компрессия в них очень высока. Если в таком моторе менее двадцати четырех атмосфер, то такой агрегат нуждается в серьезном ремонте.

Пример проведения процедуры измерения компрессии в двигателе внутреннего сгорания:

1. Выверните свечи зажигания из головки блока цилиндров автомобиля.
2. Залейте внутрь цилиндра немного масла.
3. Помощник, находящийся за рулем, должен покрутить стартер три секунды для разброса масла по стенкам цилиндров.
4. Вверните в отверстие для свечи компрессометр.
5. Помощник должен проворачивать стартер до тех пор, пока стрелка компрессометра не зафиксируется в спокойном положении.
6. Повторите процедуру для каждого цилиндра.
7. После окончания проведенных работ, установите все демонтированные узлы двигателя внутреннего сгорания в порядке, обратному снятию.

Не забывайте при измерении компрессии записывать полученные результаты для дальнейшего сравнения и составления общей картины проведенной диагностики.

Следует помнить, что все эти операции необходимо выполнять только в хорошо проветриваемом помещении, имеющим систему вентиляции.

Данный порядок замера компрессии применим только к двигателям, работающим на бензине.

Как проверить компрессию двигателя (видео)

Итог

Измерение компрессии ДВС поможет вам сделать вывод о здоровье вашего автомобиля. Кому-то такая процедура покажется слишком затратной (или по времени, или финансово), однако она поможет вам предотвратить серьезные неполадки, одним из первых признаков которых и является нарушенная компрессия двигателя.

Дорогие читатели! Мы постоянно пишем актуальные и интересные материалы на наш интернет-журнал ПроКроссовер, подписывайтесь на наш канал в Яндекс-Дзен!
Дорогие читатели! Мы постоянно пишем актуальные и интересные материалы на наш интернет-журнал ПроКроссовер, подписывайтесь на наш канал в Яндекс-Дзен!

procrossover.ru

Как правильно замерить компрессию двигателя?

17.11.2012

Компрессия двигателя

Компрессия двигателя говорит о состоянии двигателя, его ресурсе, мощности, тяговитости. Данную процедуру нужно выполнять каждые 20-30 тыс.км пробега, а так же перед покупкой автомобиля. Даже при проверке в сервисе, ВАМ понадобятся знания «как правильно измерить компрессию», т.к. сервисмены любят обманывать, и делают на вас деньги.

Начнём с теории: Компрессия – давление, создаваемое в цилиндре в конце сжатия такта. Здесь же уместен ещё один термин: Степень сжатия двигателя. Степень сжатия двигателя выражается в следующим соотношении: компрессия/объём камеры сгорания.

Какая компрессия должна быть в цилиндрах двигателя ВАЗ?

Нормальная компрессия двигателя составляет не менее 10 бар (1,0Мпа), а разница между цилиндрами не должна превышать 1 бар (0,1 Мпа). Если у вас с 1по 4 цилиндр компрессия составляет 11-12-11-12, то двигатель в порядке, но не забывайте регулировать клапана каждые 2500 км. Если у вас 11-9-12-11, то нужно искать причину и делать ремонт, т.к. езда в таких условиях только убьёт двигатель.

Сколько должна быть идеальная компрессия? Идеальная компрессия должна составлять по 14 бар для 8-ми клапанного мотора в каждом цилиндре с минимальными разбросами (14-14-14-14).

Прибор для замера компрессии

Чем мерить компрессию? Существует специальный прибор для измерения компрессии, называется он «компрессометр». Данные приборы бывают двух видов: прижимные, универсальные, гибкие и резьбовые.

Как замерить компрессию двигателя?

Для проверки компрессии нам понадобится свечной ключ, заряженный аккумулятор и компрессометр. Так же не обойтись без помощника.

1. Прогреваем двигатель до рабочей температуры.
2. Выворачиваем все свечи.
3. В появившееся свечное отверстие устанавливаем прибор для замера компрессии (компрессометр).
4. Помощник нажимает на газ до упора и заводит автомобиль в течении 6-10 секунд.
5. Запоминаем показания компрессометра и проводим аналогичные операции на остальных цилиндрах.

Низкая и разная компрессия в двигателе, что делать?

Если после проверки компрессии, компрессометр показал ниже 10 бар хоть в одном цилиндре, то нужно срочно узнать причину и устранить неисправность, иначе вы рискуете потерять компрессию в остальных цилиндрах.

Если, например, у вас нет достаточной компрессии в 1,4  и любом другом цилиндре:

• Набираем в медицинский шприц около 10 кубических сантиметров моторного масла.
• Брызгаем в появившееся отверстие маслом.
• Заново мерим компрессию.

Если после повторного замера, компрессия поднялась, значит изношены кольца. Если результат остался такой же – значит прогорели или зажаты клапана. Зажатые клапана можно отрегулировать, а прогоревшие – менять.

Большая компрессия в двигателе. Основные причины.

Не радуйтесь, если ваши показания компрессии зашкаливают, это никак не свидетельствует о крутизне вашего движка. Как писалось выше – идеальная компрессия для 8-клапанного мотора это 14-14-14-14. Если ваша компрессия выше этих цифр, то пора задуматься о неисправностях. Большая компрессия может повредить перегородки у поршней, подрать цилиндры. Ниже приведены основные причины повышенной/высокой компрессии:
Большая компрессия создаётся за счёт излишек масла в цилиндре, поэтому она иногда ещё называется «масляная компрессия».

• Износились и умерли маслосъёмные колпачки (МСК).
• Износились или залегли маслосъёмные кольца. (В таких случаях неизбежно потребление масла. Проверьте уровень масла: Как проверить уровень масла в двигателе? Так же обратите внимание на запуск двигателя после долгой стоянки, например, с утра. При потреблении масла в двигателе, выхлоп будет чёрного цвета).
• Возможно в цилиндрах есть нагар. Попробуйте избавиться от него раскоксовкой.

Признаки плохой компрессии

Если вы столкнулись с проблемами, изложенными ниже, то возможно, НО  ДАЛЕКО НЕ ФАКТ, что ваш двигатель имеет недостаточную компрессию. Поэтому, нужно обращать внимание не на признаки, а нужно просто замерить компрессию.

1. Пропуски в зажигании.
2. Троит.
3. Низкая динамика.
4. Стук двигателя.
5. Есть масло.
6. Чёрный дым.
7. Плохой холодный запуск.
8. Большой расход топлива (Причины большого расхода топлива на ВАЗ).

Как поднять компрессию двигателя иными способами?

Существует несколько вариантов поднятия компрессии без ремонта. Данные операции никак не гарантируют рост компрессии, но попытаться можно. Но всё же рекомендуется устранить неисправность механическим воздействием – устранить неисправность: перекинуть кольца или заменить клапана.

• Регулировка клапанов. Сам пробовал, действительно работает. Клапан мог быть зажат, поэтому не закрывался, вследствие чего – утечка компрессии.
• Роскоксовка – удаляет нагар и излишка масла в цилиндре.  Помогает только при залипших кольцах, если прогорели клапана – проводить данную операцию бессмысленно.

vaz-2114-lada.ru

Как проверить компрессию двигателя без приборов своими руками

Все слесари авторемонтники, бывалые и опытные автолюбители сразу скажут, что они это и так знают, как проверить компрессию двигателя без приборов, но как показывает практика, большинство начинающих автолюбителей об этом способе не знают. Данный способ рабочий как для ВАЗ 2106, 2107, 2108, 2109, 2110 и других, так и для иномарок, как в нашем случае Опель Астра.

В нашей сегодняшней статье мы расскажем вам о том, как не измерять, а проверить наличие компрессии в двигателе автомобиля в домашних условиях или без компрессометра. Сразу необходимо отметить, что способ не 100%. Мы будем проверять наличие компрессии в цилиндрах с помощью тряпки. Этот способ, как уже говорилось ранее, не 100%, но все же общую картинку о том, есть ли компрессия в двигателе — вы получите.

Смысл метода заключается в следующем. Если компрессия в цилиндре есть, то засунув салфетку в шахту свечи, и покрутив двигатель, по тому, как будет себя эта салфетка вести, есть ли компрессия в двигателе. Если компрессии нет, то салфетка вывалится или останется на месте. А если компрессия есть, то получится следующее. Засовываем салфетку в шахту свечи. Предварительно плотно скомкав.

Отходим от головки цилиндра. Специально обученного человека садим за руль и заставляем завести двигатель. Наблюдаем что произойдет, когда в автомобиле есть компрессия. Салфетка вылетела с нереальной скоростью с шахты свечи. Сфотографировать это оказалось очень сложным, поэтому в конце статьи Вас ждет видео о том, как проверить компрессию двигателя без приборов своими руками.

На осмотре автомобиля перед покупкой вряд ли у Вас получится таким способом проверить компрессию двигателя. А вот для собственных целей и интересов, данный дедовской метод можно смело использовать. И по силе вылета салфетки можно понимать что происходит с компрессией цилиндров.

Как проверить компрессию двигателя без приборов видео

bestcars24.ru

Проверка компрессии в цилиндрах двигателя

Февраль 08, 2018 Нет комментариев

Недавно двигатель работал нормально, но упала мощность, увеличились расход топлива и расход масла, а на холостом ходу появилась вибрация. В подобных случаях для определения причины неисправности прибегают к измерению компрессии. Расскажем как правильно проверить компрессию двигателя и на что влияют результаты измерений.

Что такое компрессия двигателя

Компрессией называют величину максимального давления в цилиндре, создаваемого при холостой прокрутке двигателя стартером (например, при отключении свечи зажигания). Компрессию двигателя не стоит путать со степенью сжатия, т.к. это разные понятия.

Чтобы измерить компрессию, необходимо вместо свечи установить компрессометр. Этот прибор представляет собой манометр, соединенный шлангом со штуцером и обратным клапаном. При вращении коленчатого вала двигателя в шланг нагнетается воздух до тех пор, пока давление в шланге не сравняется с максимальным давлением в цилиндре. Его значение зафиксирует манометр.

Как правильно проверить компрессию двигателя

При измерениях компрессии надо соблюдать следующие правила:

• двигатель должен быть «теплым». Подача топлива должна быть отключена. Можно, например, отключить бензонасос, форсунки или использовать другие способы, препятствующие попаданию большого количества топлива в цилиндры;
• необходимо вывернуть все свечи. Выборочный демонтаж свечей, практикуемый на некоторых СТО, недопустим, так как увеличивает сопротивление вращению и произвольно снижает обороты при прокрутке двигателя стартером;
• аккумуляторная батарея должна быть полностью заряжена, а стартер — исправен.

Компрессию измеряют как с открытой, так и с закрытой дроссельной заслонкой. При этом каждый из способов дает свои результаты и позволяет определять свои дефекты. Так, когда заслонка закрыта, в цилиндры, очевидно, поступит мало воздуха, поэтому компрессия будет низкой и составит около 0,6-0,8 МПа. Утечки воздуха в этом случае сравнимы с его поступлением в цилиндр. Вследствие этого компрессия становится особо чувствительной к утечкам — даже при малых неплотностях ее значение падает в несколько раз.

При измерении компрессии с открытой заслонкой картина будет иной. Большое количество поступившего воздуха и рост давления в цилиндре, конечно, способствуют увеличению утечек. Однако они заведомо меньше подачи воздуха. Вследствие этого компрессия падает не столь значительно (приблизительно до 0,8-0,9). Поэтому,замер компрессии с открытой заслонкой лучше подходит для определения более «грубых» дефектов двигателя, таких как: поломки поршней, закоксовывание колец, прогары клапанов, задиры поверхности цилиндров.

В обоих способах измерения желательно учитывать динамику нарастания давления — это поможет установить истинный характер неисправности с большей вероятностью. Так, если на первом такте величина давления, измеряемая компрессометром, низкая (0,3-0,4), а при последующих тактах резко возрастает, — это косвенно свидетельствует об износе поршневых колец. В таком случае заливка в цилиндр небольшого количества масла сразу увеличит не только давление на первом такте, но и компрессию.

Чем проверяют компрессию двигателя

Самым распространенным прибором дня этих целей является упомянутый выше компрессометр. В отличие от незамысловатых отечественных конструкций иностранные фирмы выпускают целые наборы с комплектом переходников (адаптеров), позволяющих проводить измерения на автомобилях любых марок и моделей.

Быстро и эффективно измеряют компрессию современные мотор тестеры. Эти приборы фиксируют фактически не давление, а амплитуду пульсации электрического тока, потребляемого стартером во время прокрутки — ведь чем выше давление в цилиндре, тем больше затраты мощности стартера на вращение коленвала. Тем самым удается одновременно измерить компрессию во всех цилиндрах всего за несколько оборотов, не прибегая к выворачиванию свечей, что особенно важно для многоцилиндровых двигателей.

Недостаток мотор тестера — получаемые результаты выражаются в относительных единицах, например, в процентах к цилиндру, работающему лучше. Лишь самые дорогие мотортестеры способны измерять абсолютную величину компрессии в каждом цилиндре, но это возможно только на основе большого числа статистических данных по конкретной модели двигателя и их сопоставления с действительным давлением в цилиндре.

Результаты измерения компрессии

Неисправность	Признаки неисправности	Компрессии, МПа
		полностью открытая заслонка	закрытая заслонка
Полностью исправный двигатель	Отсутствуют	1,0-1,2	0,6-0,8
Трещина в перемычке поршня	Синий дым выхлопа, большое давление в картере	0,6-0,8	0,3-0,4
Прогар поршня	То же, цилиндр не работает на малых оборотах	0,5-0,5	0-0,1
Залегание колец в канавках поршня	То же	0,2-0,4	0-0,2
Задир поршня и цилиндра	То же, возможна неустойчивая работа цилиндра на холостом ходу	0,2-0,8	0,1-0,5
Деформация клапана	Цилиндр не работает на малых оборотах	0,3-0,7	0-0,2
Прогар клапана	То же	0,1-0,4	0
Зависание клапана	То же	0,4-0,8	0,2-0,4
Дефект профиля кулачка распредвала (для конструкций с гидротолкателями)	То же	0,7-0,8	0,1-0,3
Повышение количества нагара в камере сгорания в сочетании с изношенными маслосъемными колпачками и кольцами	Повышенный расход масла с синим дымом выхлопа	1,2-1,5	0,9-1,2
Естественный износ деталей поршневой группы	То же	0,6-0,9	0,4-0,6

Основное правило, которое следует помнить: в большинстве случаев результаты замеров компрессии являются относительными. Это значит, что в первую очередь необходимо опираться на разницу в значениях компрессии у различных цилиндров, а не на саму ее абсолютную величину.

Похожие материалы:

autopomoshnik.ru

Проверка компрессии в цилиндрах двигателя.

Проверка компрессии в цилиндрах двигателя.

Подробности

Компрессия – это величина максимального давления в цилиндре, создаваемая при холостой прокрутке двигателя стартером. Компрессия в цилиндрах двигателя это достаточно важный фактор исправной работы двигателя. Если ваш автомобиль плохо заводится, куда-то пропала былая мощность, то в этом случае неплохо было бы измерить компрессию.

Для проверки компрессии вам потребуется компрессометр. Это не дорогой прибор, представляющий из себя манометр с обратным клапаном, благодаря которому он фиксирует наибольшую компрессию в цилиндре.

По конструктивному исполнению они бывают:
•  с резьбовым наконечником, который вкручивается вместо свечи (Рис1).

Рис 1 – Компрессометр с резьбовым наконечником.

• с простым резиновым наконечником, который необходимо вставить в свечное отверстие и удерживать на момент проверки (Рис 2).

Рис 2 – Компрессометр с прижимным наконечником.

Для дизельных двигателей компресометры идут на более высокое давление и обязательно с резьбовым наконечником.

При покупки предпочтение остается за первым видом, так как это позволяет произвести более точный замер, где вам не потребуется помощник, да и в цене не велика разница. Во втором случае без помощи вам просто не обойтись.

Если вы приобрели компрессометр или он у вас уже давно имеется в наличии, то можно перейти непосредственно к замеру. Но перед замером компрессии в цилиндрах двигателя нужно выполнить два условия:

• Аккумулятор должен быть хорошо заряжен, стартер должен крутить двигатель с частотой не меньшей 200 об/мин, иначе не получим реальных показателей.
• Непосредственно перед началом замера компрессии необходимо двигатель прогреть до рабочей температуры 80 – 90 градусов.

После предварительных процедур переходим к основной части:
1. Снимаем все свечные провода.
2. Выворачиваем все свечи, запоминая какая из какого цилиндра, желательно потом в крутить их все на свои места. Некоторые выкручивают, только одну свечу, только в том цилиндре, где в данный момент производят замер компрессии. На самом деле это ошибочное представление о замере, и в итоге мы получим не правильные, заниженные показатели компрессии. Так как величина оборотов будет меньше, за счет создаваемой компрессии в тех цилиндрах, где не выкручены свечи.
3. Отсоединяем низковольтные провода от катушек, чтобы их не пробило.
4. Предотвращаем подачу топлива в цилиндры. Отсоединив топливный шланг в том случае если у вас механический  бензонасос, если насос электрический, то можно вытащить реле насоса, предохранитель или снять провода питания со всех форсунок.
5. Проделав все подготовительные работы, приступаем к самому измерению. Рассмотрим случай если компрессометр у нас с резиновым наконечником. Вставляем компрессометр в свечное отверстие, плотно прижав его. Напарник садится  за руль, выжимает педаль газа (открывая тем самым дроссельную заслонку) и вращает двигатель стартером, до тех пор, пока показания на приборе не перестанут расти.
6. Записываем давление в данном цилиндре. Сбрасываем показание на приборе. И проделываем эту процедуру во всех остальных цилиндрах.
7. Измерив компрессию в двигателе. Собираем все в обратном порядке. После сборки двигателя идем анализировать наши полученные результаты.

Анализ полученных данных.

Если компрессия во всех цилиндрах лежит в пределах 11 – 15 и разность давления между цилиндрами не составляет более 1, то значит на вашем двигателе отличная компрессия (для более точного определения пределов нормы компрессии, конкретно для вашего двигателя свертись с технической документацией вашего автомобиля, так как эти показатели для разных двигателей могут отличаться).

Если в некоторых цилиндрах давление на порядок ниже это говорит о наличии, каких-то неисправностей. Для предварительного выявления неисправности в цилиндре нам необходимо добавить в него 5 – 10 мл чистого моторного масла и вновь произвести замер.

Если компрессия в нем поднялась или даже превысила показания  в других цилиндрах, то это говорит о большом износе или о залегании колец. В этом случае вам поможет раскоксовка двигателя.

Если компрессия осталась на прежнем уровне, то возможно, что проблема в неплотном прилегание впускного или выпускного клапана (прогорании или неправильной регулировке клапанов), либо пробое прокладки головки блоков цилиндров ГБЦ или трещине в поршне, головке или блоке. Для выявления этого ряда причин  нам потребуется компрессор. Выставляем поршень подозрительного цилиндра в ВМТ, ставим автомобиль на ручной тормоз, а ручку переключения скоростей на 4 или 5 передачу. Включаем компрессор, нагнетаем давление в цилиндр и ищем утечку воздуха:

1. Если шипение мы слышим в соседнем цилиндре, то пробой прокладки произошел между цилиндрами. Выход замена прокладке ГБЦ.
2. Если прокладка пробита в систему охлаждения (предварительно необходимо выкрутить пробку на радиаторе или расширительном бочке , подробнее система охлаждения), то мы  увидим увеличение уровня жидкости или пузырьки в расширительном бачке .
3. Если шипение раздается во впускном или выпускном коллекторе (шипение будет доноситься из выхлопной трубы), то проблема в каком-то из этих клапанов или их регулировке.

Но прежде чем сделать окончательный вывод о неисправности нужно помнить, что нельзя основываться лишь только на замерах компрессии. Например, если на автомобиле продолжительное время форсунка льет бензин, плохо распыляя его в цилиндре, то может произойти так, что бензин будет смывать масляную пленку со стенок цилиндра, тем самым очень сильно снижая компрессию. Или у автомобиля наблюдается повышенный расход масла из-за изношенных масляных колец. Измерив на нем компрессию, мы можем получить высокие показатели давления в цилиндрах. Все потому что излишки масла будут ликвидировать большие зазоры износа.

avto-master.info

No related posts.
