Дизельная форсунка льет – Как определить льющую форсунку?

Как определить льющую форсунку?

Как определить льющую форсунку?

Экономия склоняет многих автолюбителей приобрести машину с дизельным силовым агрегатом. Но вот новые системы питания дизелей могут испортить всё преимущество из-за своей дороговизны, ведь новые форсунки стоят немало.

Производители утверждают, что работа форсунки рассчитана на 100-150 тысяч километров пробега. Но на самом деле они могут работать даже больше, но тогда надо быть бдительным, чтобы не проморгать момент поломки форсунки.



Почему ломаются форсунки?

Как только двигатель начинает развивать недостаточную мощность, при увеличении нагрузки на мотор появляются провалы и рывки, а на малых оборотах работа силового агрегата становится неустойчивой, то следует сразу же задуматься о поездке в СТО для ремонта или в автомагазин, чтобы купить новые форсунки.

Чаще всего форсунки ломаются из-за различного рода загрязнений. Так как эти детали находятся под постоянным воздействием высоких температур, то на форсунке происходит закоксовывание смол, которые содержатся в горючем. Эти твёрдые отложения могут перекрыть отверстия распыла, что нарушает герметичность игольчатого клапана. Это может привести к тому, что даже качественные форсунки Denso начинают плохо распылять топливо или даже лить. Засорение системы топливоподачи может привести к тому, что засорятся другие элементы форсунки, такие как каналы или фильтр. Чаще всего, ремонт форсунок Common Rail производится при помощи ультразвуковой прочистки.

Первые признаки льющей форсунки

Льющая форсунка – это форсунка, которая плохо распыляет горючее или просто сливает его струйкой в камеру сгорания. Какие признаки того, что работа форсунки нарушена? Прежде всего можно ощущать подёргивания на холостом ходу или при режимах малой нагрузки. Когда мотор немного разогреется, то подёргивания уменьшатся, потому что в разогретом двигателе топливо гораздо лучше испаряется, даже если распыл нарушен.



Если автомобиль не заводится с первой попытки, а только со второй или третьей, а раньше он всегда нормально заводился даже с похожей температурой на улице, то это тоже признак льющей форсунки. Всё дело в том, что если форсунка льёт, она пропускает топливо даже в то время, когда двигатель не работает. В связи с этим, в рампе очень сильно падает давление. А из-за того, что топливный насос во время пуска работает всего лишь несколько секунд, а потом выключается на программном уровне, то этого не хватает, чтобы в топливной рампе было необходимое давление. Именно поэтому двигатель приходится запускать несколько раз, чтобы давление выровнялось до необходимой отметки.

Кроме того, если хотя бы одна из форсунок льёт, то это сильно обедняет топливовоздушную смесь. Как известно, что такая смесь горит значительно хуже и сильнее склонна к детонации. Это может заметить датчик детонаций, а многие автолюбители просто не обращают на это внимания, ошибочно считая, что сломан именно сам датчик.

Иногда происходит вспышка в двигателе, когда стартер ещё не работал. Это тоже один из признаков того, что из форсунок подтекает топливо. Этот хлопок чаще всего означает именно то, что холостая искра от зажигания зажгла протёкшее топливо.

Как определить, что форсунка льёт?

Если хотя бы одна из форсунок льёт, то у свечи цилиндра со сломанной деталью сильно закопчён изолятор. Можно проверить как прогреваются патрубки выпускного коллектора. У цилиндра, на котором установлена льющая форсунка, патрубок будет нагреваться намного медленнее.

Проверка форсунок может быть осуществлена и другим образом. Необходимо принудительно включить топливный насос (закоротив контакты или просто подав на него напряжение). После этого нужно достать рампу с форсунками и посмотреть подтекают они или нет. Кроме того, можно подсоединять поочерёдно к каждой форсунке минус и плюс, чтобы сразу убедится в правильном распыле.

А вот выявить среди других ту форсунку, которая подаёт бедную смесь, в домашних условиях достаточно сложно. Когда осуществляется проверка форсунок, под каждую нужно подставить одинаковые ёмкости (мензурки, колбы и т.п.). Самое главное – это не расплескать топливо из этих ёмкостей. После этого необходимо принудительно запускать каждую из них, подавая на них напряжение с одинаковым интервалом. Потом надо посмотреть на разницу распылённого топлива между форсунками. Разница не должна превышать десяти процентов. Измерение легче всего проверять при помощи медицинского шприца. Если разница больше, то необходимо произвести ремонт форсунок Common Rail или приобрести новые.

Если форсунка начинает лить, то не стоит отчаиваться. Даже качественные форсунки Denso спустя 150 тысяч километров пробега могут начать протекать. Просто надо это вовремя определить и отвезти автомобиль в СТО.



autodieseldv.ru

Дизельные форсунки: устройство и принцип работы, причины неисправности, проверка, замена

Форсунка дизеля – один из основных составляющих системы питания двигателя, которая напрямую подает топливо в камеру сгорания для получения воздушно-топливной смеси. Эта деталь наиболее сильно подвергается износу и требует периодического обслуживания. От качества ее работы зависит полнота сгорания топлива в цилиндре, запуск, динамика и экономичность мотора, а также токсичность выхлопных газов. Некоторые водители пренебрегают регламентными работами, в результате чего форсунки выходят из строя, требуя ремонта или замены.

Назначение и принцип работы дизельных форсунок

Основная задача форсунки в дизельном двигателе – это распыление топлива при обеспечении герметичности камеры сгорания. Работа систем питания с механическим управлением форсунками происходит в следующем порядке:

1. Из топливного бака подается горючее к насосу высокого давления.
2. Насос в необходимой последовательности распределяет и нагнетает топливо в магистрали, ведущие к форсункам.
3. В форсунке топливо давит на штуцер, а от него расходится по топливным каналам к распылителю, который закрыт иглой с пружиной.
4. Под воздействием давления игла открывается, и после впрыска закрывается.

В зависимости от способа управления процессом впрыска, дизельные форсунки помимо механических делятся на следующие типы:

1. Электрогидравлические, характеризуется наличием в конструкции электромагнитного клапана, камеры управления, впускного и сливного дросселя. Принцип их работы основывается на применении давления топлива как во время впрыска, так и при прекращении, с участием электронного клапана, который открывает сливной дроссель по команде с ЭБУ.
2. Пьезоэлектрические. Отличаются высокой быстротой срабатывания и возможностью многократного впрыска за один цикл. Это осуществляется при помощи пьезоэлемента, воздействующего на корпус толкателя, который открывает переключающий клапан для поступления топлива в магистраль.

Признаки неисправности дизельных форсунок

Неисправности форсунок в дизельном двигателе имеют следующие характерные признаки:

1. При неравномерном распылении (форсунка «льет»):

• Потеря мощности мотора и наличие сизого дыма из выхлопной трубы;
• Сильный стук, напоминающий стук шатуна;
• Неравномерная работа силового агрегата, вызванная нарушением работы отдельных цилиндров.

2. При падении рабочего давления впрыска (по причине усталости пружин или износа дистанционных регулировочных шайб):

• Наличие сизого или черного дыма из выхлопной;
• Жесткая работа двигателя.

3. Отсутствие герметичности корпуса форсунки, что проявляется в течи топлива из соединений корпуса.

Проверка дизельных форсунок

При наличии признаков неисправности форсунок, производят их проверку. Проведение процедуры может быть осуществлено как в гаражных условиях, так и на СТО при помощи диагностического стенда. Второй способ наиболее оптимальный, но имеет недостатки в виде высокой стоимости услуг и значительной удаленности сервиса. Существуют следующие способы проверки исправности форсунок:

1. На заведенном дизеле ставят такие обороты, когда сбои его работы слышны особо отчетливо. Форсунки последовательно отключают от магистрали высокого давления, ослабляя накидную гайку крепления на соответствующем штуцере насоса. При отсоединении неисправной форсунки характер работы двигателя не поменяется.

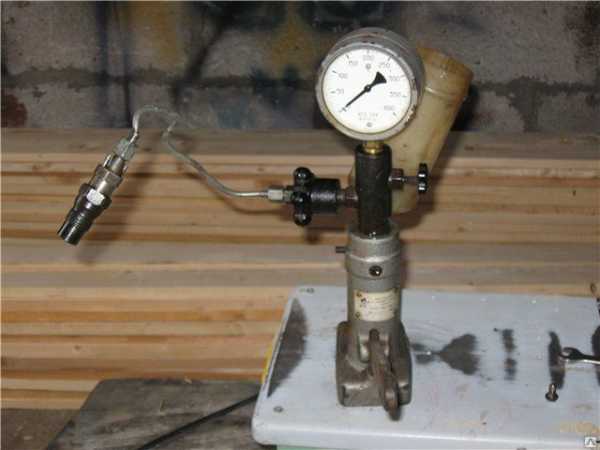

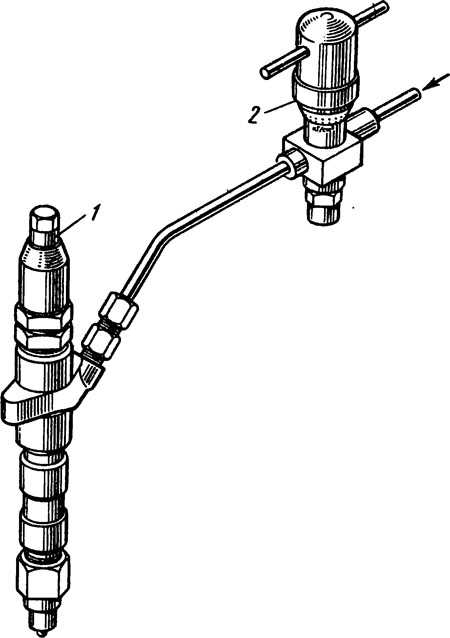

2. Проверка максиметром который выполнен в виде специальной форсунки, имеющей тарировочную шкалу для установки необходимого давления впрыска дизтоплива. Прибор представляет собой контрольный образец, при помощи которого анализируется эффективность распыла и соответствие фактического давления с требуемым в момент впрыска.

3. Проверка при помощи контрольного образца рабочей форсунки, которую сравнивают с остальными. Для этого на топливную аппаратуру устанавливают тройник, при помощи которого одновременно устанавливают рабочую и тестируемую форсунку. Ослабляют затяжки гаек на остальных трубопроводах, ведущих от насоса высокого давления к нетестируемым форсункам, перекрыв подачу топлива. На декомпрессионном механизме ставят максимальную подачу топлива и начинают вращение коленвала мотора. При неисправности форсунка покажет отличия от эталона по моменту начала и качеству впрыска.

Ремонт дизельных форсунок

Загрязнение каналов внутри форсунки, по которым проходит топливо, способствует ухудшению распыления топлива и нарушению образования воздушно-топливной смеси. Максимально равномерную пульверизацию нарушают смолы, содержащиеся в соляре. Проблему нарушения подачи топлива форсунками помогает устранить промывка. Данная процедура обеспечивает удаление загрязнений внутри топливных каналов. Для ее осуществления применяются следующие способы:

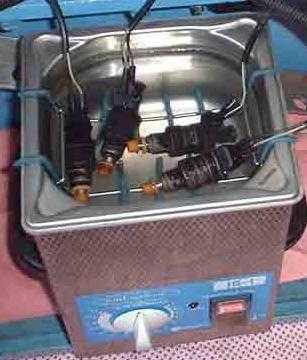

1. Чистка при помощи ультразвука. Эффективный способ удаления грязи, который проводится на специальном оборудовании. Снятые форсунки помещают в специальную жидкость и воздействуют ультразвуковыми колебаниями, при которых грязь в сопле разрушается в течение короткого времени.

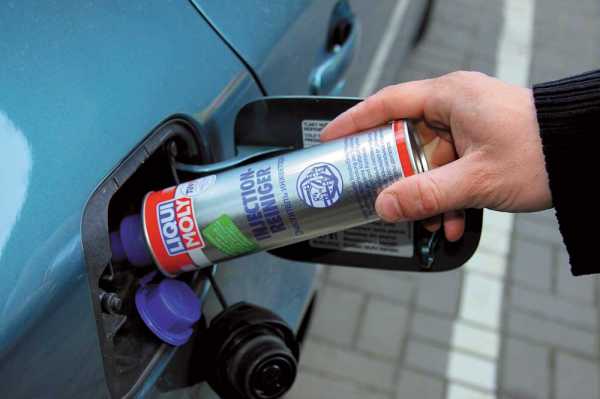

2. Промывка топливом, содержащим специальные присадки. Наиболее популярен среди автолюбителей, так как не требует применения дорогого оборудования. Представляет собой добавление присадки в топливо, которое при прохождении через форсунку будет растворять отложения. Эффективность метода не доказана.

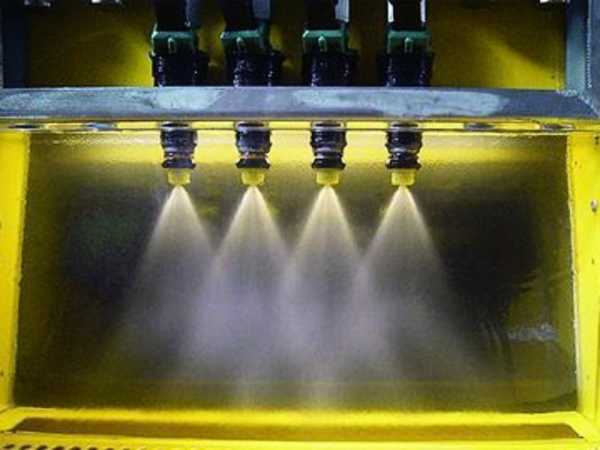

3. Промывка на стенде при помощи специальных жидкостей. Очищение происходит при высоком давлении за счет циркуляции. Способ отличается надежностью и высокой эффективностью.

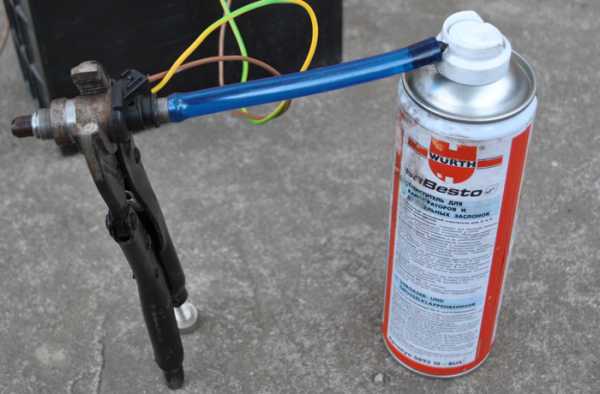

4. Ручная промывка, при которой имитируется работа форсунки. Достаточно эффективный и недорогой способ, не требующий применения специального оборудования. Для его проведения форсунки демонтируют вместе с рейкой и фиксируют над емкостью. Подача очищающей жидкости производится по прозрачной силиконовой трубке. Дозатор форсунки активируют электрическим током, подведенным по проводам от аккумулятора. Полная очистка происходит после 5-10 мин. распыления жидкости. Сам процесс состоит из следующих этапов:

• С форсунки снимают фильтры и резиновые уплотнители, чтобы под воздействием жидкости они не вышли из строя;
• Организуют герметичное соединение баллона с жидкостью и форсунок через силиконовую трубку;
• Подводят электропитание от аккумулятора с помощью пары проводов;
• К разрыву одного провода подводят кнопку для размыкания цепи, второй провод оставляют целым;
• При нажатии кнопки происходит впрыск, который продолжается до момента равномерного распыления струй жидкости.

Достаточно часто некачественный впрыск происходит по причине засорения или износа сопел форсунки, что достаточно хорошо видно в процессе диагностики неисправностей. Для устранения поломки корпус детали разбирают и тщательно промывают в керосине, наружный нагар удаляют деревянным скребком, а отверстия прочищают мягкой стальной проволокой, диаметр которой меньше отверстия сопла. При увеличении размера сопла более чем на 10 %, или разнице в диаметре отверстий на 5%, распылитель заменяют на новый.

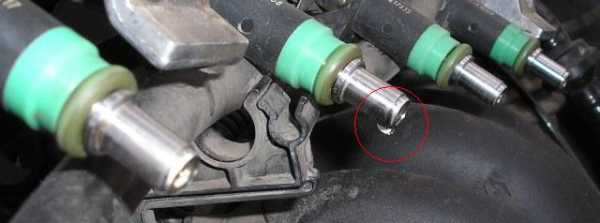

Иногда форсунка может давать течь, которую возможно устранить притиркой иглы к седлу. Течь может возникать и при нарушении уплотнения в торце иглы (уплотняющем конусе). Притирка производится разведенной в керосине пастой ГОИ, при которой избегают ее попадания в зазор между направляющей и самой иглой. После притирки все делали промывают в керосине или чистом дизтопливе, продувают сжатым воздухом, и после сборки снова тестируют на герметичность.

Что бы ваши форсунки служили долго, используйте фильтр дизельного топлива тонкой очистки.

Замена дизельных форсунок

Замена дизельных форсунок производится при полном выходе из строя детали. Процедура, выполненная работниками СТО, достаточно дорогостоящая, но ее можно проделать самостоятельно. Для этого потребуются следующие инструменты:

1. Динамометрический ключ с удлинителем.
2. Специальная головка под форсунки.
3. Рожковый ключ на 17.
4. Пинцет.

Процедура замены осуществляется в следующем порядке:

1. Отвинчивание гаек с трубок высокого давления.
2. Выкручивание самих форсунок (иногда происходит сложно из-за прикипания резьбы).
3. Демонтаж пинцетом термоизоляционных шайб или их остатков (повторно старые шайбы устанавливать нельзя).
4. Установка новых термоизоляционных шайб и новых форсунок, которые ввинчивают с необходимым усилием при помощи динамометрического ключа.
5. Сборка топливной системы в обратном порядке.

voditelauto.ru

Причина поломок форсунок на дизельном двигателе

Как бы ни был надежен дизельный двигатель, он не вечен. Достигнув определенных цифр пробега, водитель неизбежно столкнется с возросшим расходом топлива. Для дизелей характерна такая проблема и причина чаще всего – в неисправности топливных форсунок. В таком случае понадобится прочистка или ремонт.

Поломка форсунок

Частые причины:

1. Льет распылитель. Преимущественно причиной возникновения неисправности в форсунках служит некачественное горючее – излишки серы или воды в ДТ засоряют распылитель и канал иглы. Также к ухудшению качества распыла и изменению угла впрыска приводит порча рабочей кромки распылителя. Явными признаками такой неисправности форсунки на дизельном двигателе будут:

• нестабильная работа двигателя, его «резвость»;
• сизый дым в выхлопе и потеря мощности;
• характерный стук.

2. Уменьшение силы впрыска. Возникает из-за износа промежуточной шайбы или снижения выносливости пружины. Вследствие перекоса уплотнительной шайбы игла поднимается недостаточно и несвоевременно срабатывает, из-за чего горючее поступает неравномерно. О данной неисправности свидетельствуют:

•  жесткая работа двигателя;
• черный выхлоп.

3. Повреждение корпуса и нарушение его герметичности. Течь корпуса форсунки на дизельном двигателе появляется в месте стыка прилегающих поверхностей корпуса из-за деформации кромки. Возникает неисправность в результате частой разборки-сборки форсунки.

Все вышеперечисленное относится к механическим форсункам, поломка которых не оказывает влияния на запуск двигателя.  Поврежденные форсунки CR делают запуск невозможным. Распылители форсунок могут утратить гидроплотность – способность удерживать давление на необходимом уровне. Составляющие в системе Common Rail взаимосвязаны, и снижение давления в одной форсунке из-за разгерметизации приводит к общему спаду давления в системе. Если уровень давления в рейке ниже нужного для запуска, блок управления не дает сигнал на форсунки, и мотор не заводится.

Профилактика

Чтобы избежать нарушения работы дизельного двигателя, важно следовать рекомендациям производителя автомобиля в выборе топлива и заправляться только на станциях с высокой репутацией.

proinomarki.com

Признаки неисправности форсунок в дизельном двигателе

Система впрыска топлива в современных дизельных двигателях предельно точна, но очень хрупкая, что является причиной её частого выхода из стоя. Каковы признаки неисправности топливных форсунок и что можно сделать, чтобы ремонт не сильно ударил по кошельку?

Почему форсунки ломаются?

Ответ на этот вопрос очень прост — не выдерживают условий работы, в которых эксплуатируются. Форсунки прошли столь длительную эволюцию и даже революцию, что просто доходят уже до грани своих возможностей. Если взглянуть в прошлое, в середине 90-х годов, в устанавливаемых на дизельных двигателях форсунках, давление впрыска было на уровне 1350 бар. Сегодня нормой является давление в 2000 бар и более. Конструкция самих форсунок тоже изменилась, но все-равно не спасает их от поломки.

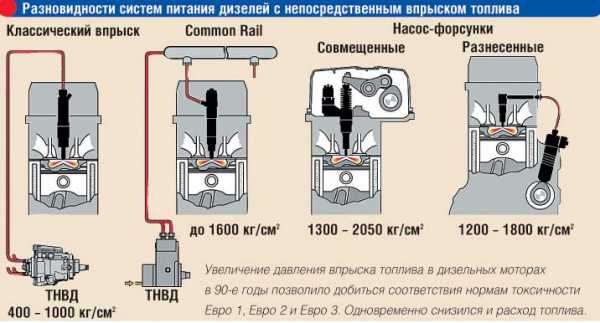

Почему так выросло давление впрыска? От современных дизельных двигателей мы требуем сегодня высокую производительность. Двигатели должны быть динамичными, сохраняя при этом разумный объем. А еще потреблять мало топлива. Нормой считается выпуск силового агрегата объемом 2 литра, который обладает мощностью в 150 лошадиных сил и имеет крутящий момент более 300 Нм и конечно не потребляет больше 7 литров дизельного топлива на 100 км.

Признаки неисправности форсунок

Принцип действия форсунок очевиден. Они отвечают за дозировку и подачу топлива. Управляет форсунками компьютер, который точно знает какую дозу топлива они должны подавать. Все зависит от стиля вождения. Эта система прекрасно работает, обеспечивая отличные характеристики. Проблема появляется, когда система теряет свою безупречность. Наиболее распространенная причина отказа форсунок, низкое качество топлива. При несоблюдении периодичности замены топливного фильтра, заправке топливом сомнительного происхождения, без сомнений можно ожидать неприятностей. Форсунки очень чувствительны к качеству дизельного топлива. Со временем они начинают загрязняться, пока полностью не засорятся. Удаление отложений от некачественного топлива невозможно без механической очистки. Неисправности форсунок возникают, как правило, при больших пробегах, чаще всего далеко за 150 000 км. Конечно это не является правилом. Зачастую автомобили на оригинальных форсунках преодолевают отметку 300 000 км, при условии своевременного обслуживания и заправка хорошим топливом.

Водитель должен довольно быстро заметить, что форсунки начинают барахлить. Первый признак — езда становится более приятной. Это парадокс, но неисправные форсунки могут значительно переливать топливо (электроника не правильно определяет дозировку), что придает автомобилю повышенную резвость. Но это длится не долго и вскоре этот процесс принимает обратный эффект. При неисправности форсунок сильно увеличивается дымность автомобиля, особенно при резком нажатии на газ. Заметно увеличивается уровень моторного масла, т. к. в него начинает просачиваться топливо. Появляется неравномерность холостого хода двигателя. По утрам автомобиль начинает хуже заводиться и дымить при прогреве.

При замене форсунок необходимо тщательно определиться с фирмой-производителем. Лучше всего отталкиваться от той, которая была установлена на автомобиле в качестве оригинала. Производители автомобилей не используют форсунки собственной торговой марки. Как-правило используют компоненты, предоставленные компаниями-лидерами в своей сфере. В современных дизелях можно встретить форсунки следующих марок:

— Bosch — безусловно, самые популярные, форсунки установлены на большинстве автомобилей, включая двигатели JTD, CDI, CDTI, HDI, D5, 1.9 и 2.0 dCI;
— Delphi — двигатели Ford с системой Common Rail, 1.4 HDi у Citroen C3, двигатели 1.5 dCI у Renault;
— Siemens — некоторые модели французских автомобилей с двигателями 1.4 и 2.0 HDi, двигатель Volvo D4 в модели S40, двигатели 2.0 TDCi PSA, Audi и Volkswagen 2.0 TDI CR;
— Denso — в основном японские марки, двигатели 2.0 CD у Mazda 6, 2.0, 2.2 и 3.0 D-4D у Toyota.

autozapchasti24.ru

Можно ли отремонтировать форсунку дизельного двигателя самому?

Для подачи солярки в цилиндры дизельного двигателя существуют различного типа форсунки. В процессе развития автомобилей конструкции форсунок менялись. Сегодня есть такие типы форсунок: насос-форсунки, гидромеханическая, электромагнитная, пьезоэлектрическая и электрогидравлическая.

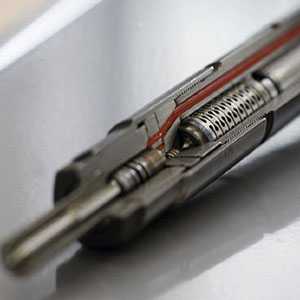

Устройство и принцип работы дизельных форсунок

Форсунка дизельного двигателя – это основной элемент системы питания двигателя. Она гарантирует дозированную подачу топлива прямо в камеру сгорания. Рассмотрим устройство форсунки, её основные составляющие. В зависимости от строения они могут иметь различные конструктивные особенности, а также отличаться по принципам управления и дозирования солярки, поступающей в цилиндры.

Общие конструктивные элементы форсунок – это:

• Корпус.

• Распылитель с иглой.

• Стержень.

• Пружина запирания иглы.

• Подводной штуцер.

• Щелевой или сетчатый фильтр.

• Штуцер отвода излишков топлива (обратка).

Если у вас форсунки нового поколения, то дополнительно они имеют в своей конструкции элементы электромеханического управления и, соответственно, разъемы для их подключения. Принцип работы форсунки: топливный насос высокого давления (ТНВД) закачивает солярку под иглу распылителя. И когда возникает нужное давление в форсунке на такте сжатия, топливо по команде от электромагнитного блока управления (ЭБУ) или в зависимости от силы регулировки пружины запирания иглы доставляется в камеру сгорания. Топливо под давлением подается в цилиндр в виде тумана через отверстия в распылителе. При понижении давления, под иглой, пружина запирания опускает иглу на свое исходное место, и при этом форсунка готовится к новому циклу.

Насос-форсунки работают без ТНВД. Привод на них осуществляется непосредственно от валов газораспределительного механизма или же через коромысло. Объем топлива в цилиндрах двигателя регулируется положением нагнетающего плунжера, увеличением его хода. При эксплуатации насос-форсунок у этой схемы есть свои плюсы и слабые стороны, конкретно: отсутствие дорогостоящего ТНВД, и, как следствие, нет необходимости в магистралях высокого давления, снижение времени на проведение ремонта при износе одного из элементов подачи топлива. К минусам относят более сложную регулировку при эксплуатации многоцилиндровых двигателей (необходимо добиться синхронной работы отдельных элементов подачи топлива в цилиндры по объемам).

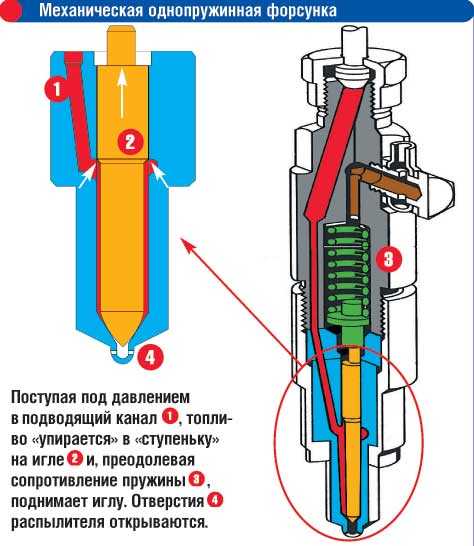

Гидромеханические форсунки – самые простые форсунки в конструктивном ряду форсунок. Топливо от ТНВД закачивается под иглу распылителя. Когда создается давление на иглу распылителя, которое превышает усилие пружины запирания иглы, она поднимается и пропускает необходимое количество солярки в камеру сгорания.

Следующим этапом развития стали форсунки, управляемые электронным блоком управления (ЭБУ). Самыми простыми в этом ряду являются форсунки с электромагнитным управлением. Иглой распылителя управляет электромагнитный клапан.

Алгоритм работы электромагнитной форсунки: ЭБУ согласно программе, заложенной в него, подает питание на обмотку возбуждения клапана. Синхронно возникает электромагнитное поле, преодолевающее усилие пружины запирания иглы сопел распылителя. Следует впрыск топлива в цилиндры. После снятия питания с обмотки катушки пружина воздействует через стержень на иглу. Таким образом, игла садится на седло распылителя и прекращает подачу топлива в цилиндр.

К недостаткам этой системы относится её инерционность и довольно большое время срабатывания. Следующим поколением развития форсунок дизельных двигателей стали электрогидравлические форсунки. В их конструкцию, кроме основных деталей и электромагнитного клапана, включены впускные и сливные дроссели, камера управления. Принцип функционирования зиждется на том, что в работе форсунки используется давление топлива, как при впрыске, так и после подачи топлива в камеру сгорания. Электромагнитный клапан в состоянии покоя обесточен и под воздействием пружины закрывает сливной дроссель. Игла распылителя за счет давления в камере управления прижата к седлу распылителя, и подача топлива не осуществляется. Когда поступает команда ЭБУ, срабатывает электромагнитный клапан, происходит открытие сливного дросселя. В камере управления давление падает.

Назначение впускного дросселя – служить препятствием для быстрого выравнивания давления во впускной магистрали и камере управления. Когда клапан открыт, происходит постепенное снижение давления на поршень, а давление на иглу распылителя остается неизменным. Это приводит к её поднятию и, как результат, впрыску топлива. При выравнивании значений давления в камере управления и под иглой, под действием пружин игла возвращается на место. Конечно же, потенциал в это время с катушки снят и сливной дроссель перекрыт. Такая система отличается более высоким быстродействием из-за меньших инерционных масс и, соответственно, необходимо меньшее усилие на приведение всей системы в действие.

Дальнейшим этапом развития форсунок дизельных двигателей стали более совершенные устройства, при помощи которых обеспечивается подача топлива. Это пьезоэлектрическое оборудование ― оно называется «пьезофорсунка». Такие устройства устанавливаются на двигателях, которые оборудуются системой впрыска топлива Common Rail ― это аккумуляторная система подачи топлива.

К достоинствам «пьезофорсункок» относится скорость срабатывания (примерно в четыре раза быстрее, чем электромагнитный клапан). Это увеличивает частоту впрыскивания топлива на протяжении одного рабочего такта. К тому же, преимуществом пьезофорсунок является сверхточная дозировка впрыскиваемого топлива. Пьезофорсунка работает по принципу смены длины пьезокристалла в результате подачи на него напряжения. Конструкция такой форсунки состоит из пьезоэлемента и толкателя (отвечают за переключение клапана), иглы, подающей топливо. Все составляющие находятся в корпусе устройства.

В работе пьезофорсунок используют гидравлический принцип. Игла в начальном положении сидит на седле из-за высокого давления топлива. В начале подачи топлива на пьезоэлементе электрического сигнала меняется его длина (удлиняется), и на поршень толкателя передается усилие. Теперь открывается переключающий клапан, и топливо идет в сливную магистраль. Понижается давление выше иглы. Под давлением в нижней части игла поднимается и, соответственно, впрыскивается топливо.

Объем топлива, которое впрыскивается, зависит от:

• продолжительности воздействия на пьезоэлемент;

• давления топлива в топливной рампе.

Причины неисправностей

Современные топливные системы впрыска солярки у дизельных двигателей сверхточны и довольно уязвимы. Так что же может являться причиной ее поломки? Форсунки не выдерживают условий эксплуатации.

Основные признаки неисправности форсунок дизельного двигателя:

• низкая мощность двигателя;

• рывки или провалы при нарастании нагрузки на мотор;

• нестабильность работы мотора на малых оборотах;

• высокая токсичность отработавших газов.

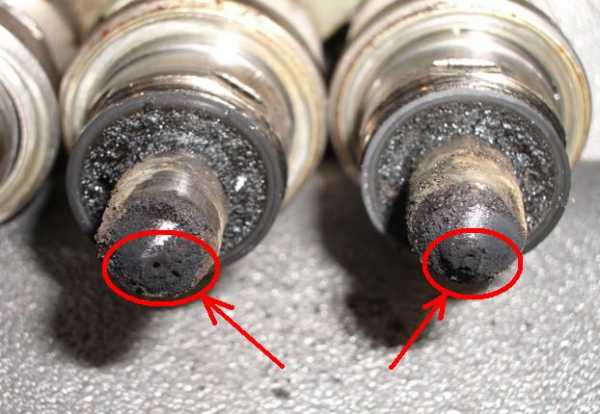

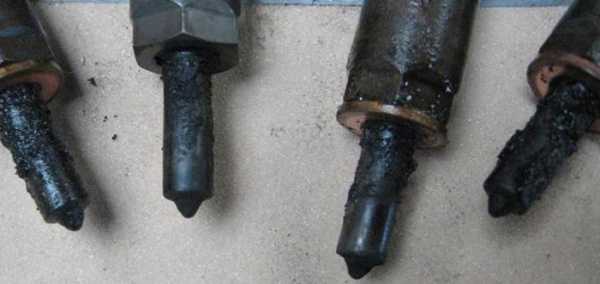

Распространенная неисправность форсунок – их загрязнение. Форсунки стоят в зоне влияния высоких температур. В результате происходит закоксовывание топливными смолами (особенно при низкокачественном топливе), накапливание на форсунке твердых отложений, частично или полностью перекрывающих сопла распылителя, а также нарушающих непроницаемость игольчатого клапана. Кроме этого, любое загрязнение бака, фильтра и т.д. провоцирует засорение микрочастичками шлака каналов и фильтра форсунки. Чтобы форсунка вновь нормально работала, требуется ее промывка или замена изношенных деталей.

Что придется поменять, а что можно починить

Топливная форсунка конструктивно состоит из многих деталей. Большая часть из них изготовлена сверхточно, поэтому ремонт провести своими силами невозможно – необходима замена. Но и при проведении ремонта самостоятельно нужно иметь специальные приспособления, оборудование и определенные навыки. Начиная ремонт, внимательно осмотрите корпус. Целостность корпуса и отсутствие на нем механических повреждений даст вам возможность избежать его замены и после промывки повторно использовать в процессе ремонта.

Основным узлом форсунки является распылитель с иглой. Иногда дизельная форсунка льет. Происходит это потому, что эта деталь работает при высоких температурах, резко меняющемся давлении. Деталь изготовлена с высокой точностью. Самостоятельный ремонт нецелесообразен. Лучше провести замену распылителей дизельных форсунок.

Деталь, которая передает усилие пружины на иглу распылителя в некоторых видах форсунок, – это стержень. При проведении ремонта его нужно внимательно осмотреть: он должен быть ровный, не иметь потертостей. При отсутствии внешних дефектов он сможет безотказно передавать необходимое усилие на иглу и надежно запирать распылитель во избежание протекания.

В зависимости от вида форсунки, пружина запирания иглы может быть различных размеров и выполнять функции, которые принципиально различаются. Так, на самых простых форсунках они создают рабочее давление в распылителе. На более новых типах они перемещают приводной механизм для закрытия распылителя и создания рабочего давления топливом, они более компактны и не требуют специальных регулировок (как первые).

Подводной штуцер и штуцер отвода излишков топлива (обратка) должны быть без механических повреждений (во избежание подтекания топлива). Если повреждения есть, штуцеры необходимо заменить. Фильтры (щелевой или сетчатый) можно промыть, и только в случае их механических повреждений провести замену.

Диагностируем форсунку

Форсунки отвечают за точную дозу и своевременную подачу топлива. Управляет подачей топлива через форсунки компьютер (в зависимости от поколения топливной системы), который регулирует подачу объема топлива для форсунки. Любая система хорошо работает, пока исправна. Проблемы появляются тогда, когда система теряет заданные заводом характеристики. Частая причина отказа форсунок – низкокачественное топливо.

При несоблюдении терминов проведения ТО, регулярности замены топливного фильтра, при заливании в бак низкокачественного топлива можно ожидать «сюрпризов». Форсунки достаточно сильно чувствительны к качеству поступающего дизельного топлива. При эксплуатации они начинают засоряться, пока полностью не утратят своих первоначальных характеристик.

Удаление нагара, отложений от низкокачественного топлива невозможно без проведения механической очистки. Большая часть неисправностей форсунок возникает при больших пробегах и чаще всего, когда очень жестко эксплуатируется автомобиль.

Бывает, многие автомобили преодолевают по несколько межремонтных интервалов с оригинальными форсунками при условии, когда своевременно проводится обслуживание и заправка качественным топливом. Водитель должен слышать, что двигатель работает нестабильно, и форсунки начинают барахлить. Чтобы вовремя увидеть неисправность форсунок дизеля, нужно знать симптомы начинающихся проблем.

Один из первых признаков неисправности форсунки — езда становится некомфортной. Неисправные форсунки могут сильно переливать топливо (электроника неправильно определяет дозировку). Если форсунки на дизеле льют, то сильно увеличивается выброс копоти автомобиля. Это хорошо заметно при резком нажатии на педаль газа. Может заметно увеличиться уровень моторного масла, ведь в него начинает попадать топливо. Холостой ход мотора становится неравномерным. По утрам автомобиль хуже заводится и коптит при прогреве.

Технология ремонта

Для ремонта современных форсунок необходима специализация на ремонте форсунок common rail, форсунок CDI (common rail), форсунок дизеля, ТНВД common rail. После проведения работ по диагностике специалист ремонтирует и программирует дизельные системы автомобиля.

Ремонт предполагает восстановление работоспособности форсунки на различных режимах работы дизельного мотора и приведение параметров форсунки в соответствие с заданными параметрами заводом-изготовителем после ремонта в гарантийный и постгарантийный период. После проведения ремонта форсунок на стенде Hartridge CRi-PC программируют электронный код (паспорт) форсунки Common Rail – C2i, C3i программой IRIS в автоматическом режиме.

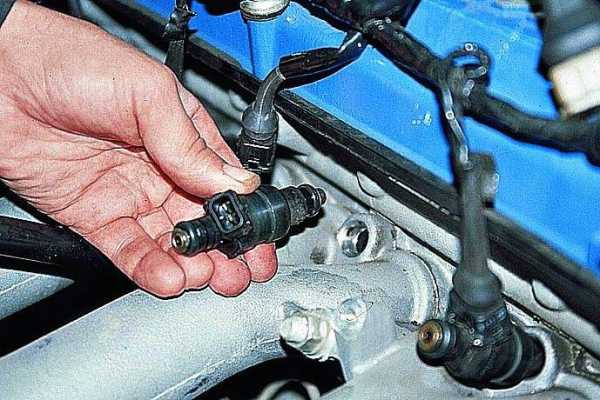

Как проверить форсунку дизеля, не снимая с двигателя

Ремонт форсунок дизельных двигателей уместен, если обнаружены неисправности форсунок:

1. В холодную погоду тормозится работа пусковых элементов двигателя.

2. Возникают провалы и некие рывки авто при смене переходных режимов и в момент ускорения.

3. Мощность мотора снижена.

4. Увеличивается расход топлива.

5. На холостом ходу мотор работает неравномерно.

Проверяем уровень сопротивления обмотки на форсунках:

1. Выключите зажигание и снимите с аккумуляторной батареи клемму «минус».

2. Тонкой отверткой (можно шилом) отщелкните на колодке пружинный зажим.

3. Отсоедините разъем от форсунки.

4. С обеих сторон форсунки прикрепите омметр и определите сопротивление обмотки.

5. В исправной форсунке сопротивление между боковым и центральным штырем разъема должно быть 11–15 Ом. Если у прибора иные показатели (больше или меньше) – форсунку придется менять.

Проверка работоспособности всех форсунок:

1. Снимаем топливную рампу вкупе с форсунками.

2. Подсоединяем колодку проводов к жгуту на рампе. Минусовая клемма должна быть на аккумуляторе.

3. Соедините топливные трубы и гаечным ключом хорошо затяните держащие их штуцеры.

4. Под каждую форсунку подставьте любую мерную емкость.

5. Стартером проверните двигатель. Из каждой форсунки должна вытекать топливная жидкость.

6. Выключите зажигание. Проверьте объем топлива в мерных емкостях (он должен быть одинаковым). Если количество топлива в емкостях разное – замените или прочистите засорившуюся форсунку.

7. Убедитесь, что на форсунках нет сколов и дефектов. На распылителе не должно быть подтеков топлива. Если подтеки видны, то деталь разгерметизирована – меняйте ее.

Проверка поступления питания к форсункам:

1. Если при включенном зажигании хоть одна форсунка отказывается работать, то надлежит произвести проверку поступления питания на форсунки.

2. Выключите двигатель и отключите колодку с проводами.

3. Присоедините к батарее аккумулятора два конца проводов, а другой их край прикрепите к контактам на форсунке.

4. Включите зажигание и проследите, не просачивается ли топливо из форсунки. Если протекает, то в электрической цепи есть неисправность. Ищите ее.

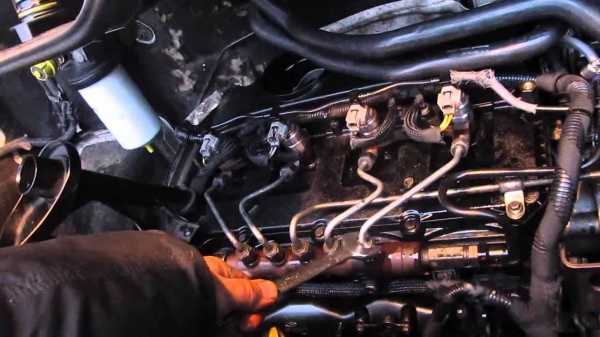

Снятие форсунки

Последствием попадания влаги становится закисание форсунки с головкой блока. Также это может произойти на двигателях, где прогорают медные шайбы, и происходит своеобразное приваривание распылителей к головке блока цилиндров. В дальнейшем тело форсунки прикипит к ГБЦ.

Самостоятельно снять дизельные форсунки, не повредив резьбу и саму форсунку, если приваривание/прикипание уже произошло, невозможно. Лучше обратиться в специализированные организации. Самостоятельное извлечение форсунки может привести к приобретению новой головки блока. Это дополнительные траты, которых можно избежать. При самостоятельной попытке достать прикипевшую форсунку дизеля можно:

• повредить или сорвать резьбу на форсунке;

• сделать трещину в корпусе форсунки;

• корпус распылителя останется в головке блока цилиндров и т.д.

Как же снять дизельную форсунку? Только специальным инструментом, который позволит достать даже прикипевшую форсунку.

Разборка и ремонт

Чтобы избежать ремонта автомобиля, требуется регулярная проверка форсунок. Современное оборудование и квалификация мастеров позволяют осуществлять полную проверку, наладку и ремонт любой форсунки. После тестирования вы получите предварительный расчет примерных материальных затрат по ремонту форсунок. Цена ремонта – это стоимость запчастей и стоимость работ.

Чаще всего из строя выходит распылитель. Для машин с объемом двигателя больше 3-х литров рекомендуется замена распылителя при пробеге более 100000 км. Мастера обращают внимание на пьезоэлемент. Есть оборудование, которое определяет ресурс пьезоэлемента, а заводской тест-план определяет гидроплотность и механическую часть инжектора. К сожалению, пока гарантированную технологию ремонта на данные инжекторы изготовитель не предоставляет.

Установка дизельной форсунки

Установка форсунки на двигатель производится в зеркальной последовательности ее снятию. При сборке обратите внимание на качество производимых работ и герметичность соединений во избежание подсоса воздуха или подтекания топлива, а также во избежание пожара на автомобиле.

Знаете ли Вы? Для дизельного двигателя очень важно цетановое число топлива. Оно характеризует воспламеняемость дизельного топлива в промежуток времени от впрыска топлива в цилиндр до начала его горения. Чем выше цетановое число, тем спокойнее горит топливная смесь. Хорошую работу дизельных двигателей обеспечивает дизельное топливо с цетановым числом от 45 до 55.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Основные признаки неисправностей форсунок в дизельном двигателе

Подробности

02 сентября 2016

Главные признаки поломок форсунок



1) Первое, на что следует обратить внимание, это нарушение режима работы двигателя. Форсунка отвечает за правильное дозирование и подачу топливной массы в зону реактора, и при малейшем же сбое этих условий, сразу нарушается режим работы всего силового агрегата. В целом это также проявляется по следующим признакам:
2) частые сбои при запуске мотора;
3) возникновение «лишнего» шума на рабочем ходу в районе двигателя;
4) понижение мощности силового агрегата;
5) повышенный расход топлива;
6) перебои в работе мотора;
7) повышение дымообразования выхлопной системы;
8) хлопки из глушителя.

Каждый из этих симптомов является внешним проявлением какого-либо процесса, обусловленного поломкой оборудования. Поэтому крайне важно вовремя обнаружить и предупредить разрушение топливной системы и последующее повреждение двигателя.

Как точно определить неисправность форсунки?

При обнаружении всех выше приведенных признаков или лишь некоторых из них лучший способ подтвердить или, напротив, опровергнуть поломку форсунок — обратиться к профессиональной диагностике. Современные сервисные центры оснащены всем необходим для этого оборудованием. Так, в качестве первичной проверки проводят специальный тест по соответствию устройства заводским характеристикам. Кроме того, вовремя проведенная точная диагностика и ремонт форсунок Delphi, Bosch и других известных производителей позволит сохранить не только топливо, время и деньги, но и предупредит поломку силового агрегата.

Почему происходит поломка форсунок?

Самая главная причина поломки форсунок — некачественное топливо. Однако абсолютно чистой топливной массы не существует, и потому ремонт топливной системы Common Rail требуется проводить регулярно. Косвенной причиной его поломки может стать истечение срока годности топливного фильтра, использование неправильных топливных присадок, а также нерегулярная промывка бака и всей топливной системы. Поэтому ремонт или восстановление форсунок вдвое выгоднее покупки новой.

multi-diesel.ru

Топливные форсунки: уход, восстановление работоспособности

Когда двигатель автомобиля работает, то его топливная система постоянно подвергается опасности осаждения загрязнений на своих элементах (форсунки, топливопроводы, регулятор давления, впускные клапаны, топливная рампа). Все эти опасности в первую очередь содержаться в топливе, конечно в последнее время качество топлива поднялось, но до иностранных аналогов еще далеко. Кстати в хорошем топливе содержатся присадки не позволяющие копиться загрязнениям в топливной системе и очищающие камеру сгорания двигателя.

Почему не работают форсунки?

В наше время форсунки делаются с допуском 1 мкм, что позволяет им провести где-то миллиард циклов. Основная причина, по которой их производительность нарушается, заключается в загрязнении в процессе работы, несмотря на то, что путь всяким механическим частицам преграждают фильтры, которые отсеивают частицы больше, чем 10-20 мкм. Место установки фильтров — топливная магистраль и сама форсунка. Основная причина загрязнения заключается в неизбежном присутствии тяжелых частиц в топливе. Самое большое накопление грязи происходит после того, как двигатель заглушат. В этот момент, за счет того, что форсунка нагревается от двигателя, температура ее корпуса повышается, тогда как нет охлаждающего действия топлива. Легкие частички топлива, находящиеся в форсунке, испаряются, ну а тяжелые оседают, как лаковые отложения, уменьшающие сечение в калиброванном канале. Например, отложения толщиной в 5 мкм могут уменьшить пропускные способности данного канала где-то на 25%. Загрязнение отверстий в форсунках препятствует образованию топливной смеси, запорный клапан регулятора давления теряет свою герметичность, а топливный насос повышенного давления у дизелей уменьшает производительность своей работы.

%rtb-4%

Признаки неисправности топливных форсунок

Главными признаками засорения форсунок являются затруднение пуска двигателя; перебои в работе двигателя на холостом и переходном режиме; провалы, когда слишком резко нажимается педаль газа; теряется мощность двигателя и наблюдается ухудшение динамики разгона; увеличивается топливный расход; повышается токсичность выхлопных газов; детонация, возникающая при разгоне двигателя вследствие увеличения температуры в камере сгорания; пропуск воспламенений; хлопки выпускной системы; поломка датчика, определяющего уровень кислорода, а также выход из строя каталитического нейтрализатора. Когда наступает морозное время года, неполадки с форсунками особенно заметны — холодный двигатель редко нормально заводится.

Существует два способа очистки топливных форсунок:

1. Очищение форсунок без снятия их с двигателя .
2. Очистка на ультразвуковом стеллаже с предварительным демонтажем форсунок.

Второй способ очистки намного эффективней, чем промывка без демонтажа, но при первом способе очищаются еще и другие части системы, такие как рампа, запорный и впускной клапана, насос высоких давлений и т. д. Стоимость проведения очистки во многом зависит от самого двигателя, и составляет 10-30$ за форсунку. Для некоторых отечественных автомобилей и иномарок экономически выгоднее устанавливать новые форсунки, чем очищать старые.

%rtb-4%

Как промывать форсунки

Доказано, что регулярное использование качественной химии раз в  5000 километров, которая заливается в бак с топливом для промывки топливной системы и удаления нагара обеспечивает длительную бесперебойную работу форсунок и топливной системы в целом, но это справедливо только для новых автомобилей и при регулярном использовании, а когда уже появляются признаки неисправности то прямая дорога в автосервис.

Сегодня в авто сервисах широко используют недорогие одноконтурные установки, которые представляют собой емкости, содержащие сольвент, располагающиеся на передвижной стойке рядом с двигателем или под капотом автомобиля.  Рабочий принцип этой одноконтурной установки следующий.

К топливной рампе на входе присоединяется нагнетательный шланг. Сольвент, который служит и очищающим, и топливным средством, поступает из емкости посредством повышения давления, которое создает воздушный компрессор, присоединенный к емкости с сольвентом. Минус ее заключается в том, что очищающая жидкость минует регулятор давления, тем самым не очищая его запорного клапана и очень поверхностно промывая топливную рампу. Более того нет возможности проверить результат промывки с помощью диагностики, она полностью отсутствует на установках этого класса. Не редкость также применение сольвентов сомнительного происхождения с очень низкими очищающими способностями. Это делается с целью минимизации расходов и получения максимума прибыли. Можно привести в пример случай, когда работники известной СТО выполняли промывку форсунок с помощью самого обычного бензина, выдавая его при этом за специальную очищающую жидкость высокого качества. Естественно, никакой пользы от данной очистки не наблюдалось.

Оптимально применять двухконтурную систему очистки, которая в отличие от примитивного бачка со специальной очищающей жидкостью является высокопрофессиональным оборудованием. Практическое применение данного двухконтурного стенда гарантирует качественную очистку любого двигателя.

В таком стенде присутствует собственный насос который обеспечивает подачу специальной жидкости (сольвента) под давлением прямо в топливную рампу, а ее излишки проходят сквозь регуляторы давления по обратному пути в резервуар установки. Данная схема способствует наиболее эффективному очищению всех частей двигателя, т.е. не только форсунок, но и регулятор давления , и топливную рампу. Более того в электромеханической системе впрыска происходит очищение дозатора-распределителя. Посредством сольвента эффективно удаляются нагары и загрязнения впускных клапанов в двигателе, которые препятствуют движению топливной смеси, а также отложения и нагар на  поршнях и камере сгорания. На двигателях использующих дизель идет эффективная промывка ТНВД (топливный насос высокого давления), в связи с тем, что очищающая жидкость поступает непосредственно на вход ТНВД.

%rtb-4%

Промывка топливной системы в целом

Топливную систему рекомендуется промывать каждый раз через 15-20 тысяч километров , и в большинстве случаев проблем, которые описаны выше, просто не возникнет. Для дизельных двигателей, которые работают с отечественным дизельным топливом (соляркой, серы в которой содержится около 2%) пробег от промывки до промывки составляет 10 тысяч километров.

Общество задается очень актуальным вопросом — а чем мыть-то? Очищающие жидкости выпускаются очень многими производителями. После проведения многих тестов и экспериментов, российская продукция на пример «Мойдодыра» или «Туалетного утенка», к сожалению, качеством похвастаться не может. Более-менее качественные сольвенты, по данным некоторых фирм-экспериментаторов, производит Германия (LIQUI MOLY), Бельгия (WYNN*S), США (HI-GEAR). Самым лучшим согласно результат независимых тестов, проведенных компанией «Иномотор» является очищающая жидкость американской компании «CARBON CLEAN». Этот сольвент по своей способности удалять застарелые отложения и очищающим свойствам оказался на 25% лучше остальных сольвентов справляется со своей задачей.

После того, как установка завершит свою работу, процедуру очистки рекомендуется продолжить посредством езды в 10 км при форсированном режиме, при этом температура и давление служат катализатором, т.е. во время движения происходит удаление шлама, размягченного сольвентом в топливной системе, камере сгорания, с впускных клапанов и днищах поршневой группы. После того, как промывка будет произведена, настоятельно советуется поменять масляный фильтр и масло в двигателе, в связи с тем, что небольшое количество специальной очищающей жидкости все-таки попадает в масляную систему, хотя это и не может навредить двигателю, так как концентрация специальной жидкости, попавшей в масло, предельно мала, и не способна изменить химические свойства масла. Но, тем не менее, промывку в топливной системе рекомендуется проводить вместе с плановой заменой масла. В нашей стране, к сожалению, практически невозможно найти станцию, где о масле при очистке форсунок вспоминают сами, а не с подачи владельца автомобиля.

%rtb-4%

Промывка клапанов и камеры сгорания

По окончанию вышеуказанных процедур, рекомендуется, для повышения результата очистки, залить внутрь топливного бака жидкость, предназначенную для очищения клапанов, которая на протяжении шести рабочих часов двигателя уничтожит нагар на впускных клапанах и камере сгорания, хотя, нужно быть осторожней, кто знает что у вас наросло в двигателе (а если ездили постоянно в натяг и только на малых оборотах то нагар например на днище поршня может достигать нескольких миллиметров) и как это начнет отлетать при использовании очистителя.

Вот теперь можно расслабиться… до следующей чистки двигателя. Настоятельно советуем Вам после десяти или двадцати тысяч километров прочитать снова эту статью. И тогда Вы забудете о проблемах с двигателем!

Материалы по теме:

Диагностика топливных форсунок и бензонасоса автомобилей ВАЗ-2110-12

autoshas.ru
