Устранение дребезга рычага КПП и замена обоймы шаровой опоры рычага КПП 2110, 2111, 2112

Содержание:

1 Почему не включается задняя передача или как проверить и починить механизм блокировки задней передачи Лада Калина своими руками.
- 1.1 Если предыдущие проверки ни к чему не привели остается несколько вариантов, а именно:
2 МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ
3 СИНХРОНИЗАТОР
4 ТРОСОВЫЙ ПРИВОД
5 Почему дребезжит рычаг КПП на Калине

Почему не включается задняя передача или как проверить и починить механизм блокировки задней передачи Лада Калина своими руками.

Питание к соленоиду приходит через кольцо-выключатель, расположенное на ручке КПП. Работает это так: вы поднимаете кольцо, тем самым включая соленоид, шток втягивается внутрь соленоида, что ведет к разблокировке задней передачи. После этого вы можете включить заднюю передачу, двигая ручкой переключения передач. Далее включается «концевик», расположенный на коробке, и включаются задние стопы, а в салоне включается прерывистый звуковой сигнал.

Ключ на «36».
Изолента или термоусадка.
Кусок медного провода.
Тестер.
Паяльник.

1. Нужный нам предохранитель F21 на 10А в блоке предохранителей расположен 8-м слева. Достаньте его и проверьте при помощи тестера. Если предохранитель неисправен замените новым того же номинала.

6. Отключите разъем от выключателя стопов и достаньте жгут целиком. Снимите с гофры изоленту и достаньте провода. В случае обрыва или облома провода вы заметите характерные признаки.

Если предыдущие проверки ни к чему не привели остается несколько вариантов, а именно:

Самое страшное то, что каждый из эти трех пунктов требует обязательного демонтажа коробки передач, а это уже из разряда «серьезный ремонт», который не всегда под силу рядовому «водиле», да и времени это займет гораздо больше чем в случае с кулисой или блокировкой передачи.

МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ

Lada Kalina wagon Лута Logbook Замена замка зажигания. Возня с ключами

Новый механизм — это отдельный модуль. Его можно установить в последнюю очередь и демонтировать при необходимости без разбора коробки. Это технологично не только в производстве, но и при ремонте. Уже на стадии концепции, разработанной вазовцами, в нем появилась селекторная решетка, четко повторяющая схему переключения передач и задающая ход рычага при выборе передач. В механизме предусмотрели блокировку от случайного включения заднего хода, который доступен только из «нейтрали».

Характеристики механизма подбирали на оригинальном симуляционном стенде. Испытатель усаживается на сиденье и начинает перебирать передачи, автоматика же имитирует схему переключения, усилия и ходы рычага, реализованные на конкретном серийном автомобиле. Можно подгрузить и свой вариант настроек. Не нравится излишне тугой рычаг? Пара ударов по клавиатуре — и усилия снижены. Так, шаг за шагом, подобрали оптимальные настройки для «восемьдесят первой». Компьютер обработал данные и выдал параметры для построения точной математической модели, по которой изготовили те самые хитрые центральные пластины.

СИНХРОНИЗАТОР

Lada Kalina hatchback Sport Logbook Замена тросов ручника на ЗТД Luca

На первые образцы устанавливали трехконусный синхронизатор. Но расчеты показали, что двухконусные, более дешевые, с запасом выдерживают требуемый крутящий момент (см. рисунки). Помимо прочих достоинств они позволили избавиться от проблемного конуса на шестернях первой и второй передач, контактирующего с кольцом синхронизатора и требующего высокой точности при изготовлении. Теперь набор колец создает две поверхности трения, обеспечивая мягкую и эффективную синхронизацию. Кроме того, изготовитель — немецкая фирма «Хёрбигер» (Ho¨rbiger) — наносит на промежуточное кольцо дополнительное покрытие, снижающее износ и обеспечивающее стабильные рабочие параметры, в том числе необходимый коэффициент трения.

ТРОСОВЫЙ ПРИВОД

Замена шаровой опоры Рено Логан

На смену приводу переключения передач с одной тягой пришел трос. Ушли неприятные вибрации на рычаге, меньше стали люфты, четче переключения.

Легкие алюминиевые вилки включения передач немецкой фирмы «Шеффлер» снабжены противоизносными башмаками из пластика. Прежние детали отливали из стали, а для снижения износа на отдельные части наносили бронзирующий слой, который со временем истирался и колеровал масло золотистым порошком.

ВАЗ-2181 — первая коробка передач АВТОВАЗа, для которой выполнили компьютерный расчет всех деталей, подвергающихся нагрузкам: картеров, вилок, рычагов и др. Таким образом конструкцию удалось не только оптимизировать, но и сделать надежнее.

1 — рычаги выбора передач;

3 — селекторная решетка;

5 — центральная трехмерная пластина.

Благодарим за помощь в подготовке материала

Михаила Вотинова, Владимира Петунина,

Общества › ВАЗ: Ремонт и Доработка › Блог › Смена обоймы шаровой опоры рычага КПП Калина автомобиль 1,6 8кл

Бывают шуточка, что инженеры автоваза не умрут собственной гибелью. Все больше и больше, когда берусь за выполнение ремонта, эта шуточка становится что остается сделать нашему клиенту посильнее бывальшиной.

Началось нашему клиенту остается с железного глухого стука в районе мотора на кочках. Поначалу задумывался может что с защитой. Однако не здесь то было. Заехал на яму. А там п?ц. Тяга рычага кпп лежит на глушителе. О как! Оказывается рычаг кпп держится на обойме, которая резиновая и в 2-ух местах очень узкая для таких нагрузок. Тянем рычак кпп ввысь и достаем весь механизм ввех. Меж железной площадкой и обоймой встречаются пыльник. Потому что у меня обойма развалилась на две части, мне не составило особенного труда всю совокупность разобрать. Не снимайте пыльник с кулисы, он не слезет с него. КАК?! Не имею понятия по образу него это вышло. У меня смена заняла около 2-ух часов.

Приступим к подмене.Нам пригодится:Новенькая обойма шаровой опоры рычага КПП (570 руб)Ключ на 10, 13.Отвертка крестовая.Плоскогубцы с тоненьками концами иначе говоря щипчики. Если конечно трещетка, она очень облегчит работу.Припас терпения.Отсутствие несовершеннолетних вблизи, потому что рамонт калины очень развивает фантазию в сторону нецензуры.

Машину нужно загнать на яму либо на подьемник. Часть работы происходит снизу авто.Нужно снять глушитель, увы не весь. Для этой цели вам снимаем хомут около заднего колеса. Будте аккуратны, когда глушитель разбирается, оттуда высыпается много ржавчины и грязищи. Дальше снимаем глушитель с резинок и отодвигаем в всякую сторону. Дальше выкручиваем два болта на 13, которыми обойма прикручивается к тяге. Снизу что остается сделать нашему клиенту.Увы мне было надо подтянуть еще ручник. Снимаем защиту и подтягиваем. Там впринципе ни чего сложного. Для подтягивания необходимы два ключа на 13.Фото снизу нет, был очень занят процессом.

Дальше идем в салон. В этом вопросе начинается бестселлер. Незнаю как, однако инженерам ваза удается сделать все возможное очень неловко для разбора.

Почему дребезжит рычаг КПП на Калине

Основная причина возникновения этой проблемы заключается в самой конструкции крепления рычага к тяге. Мягко говоря, выполнена она не идеально, но ее вполне можно исправить минимальными затратами и всего за несколько минут времени.

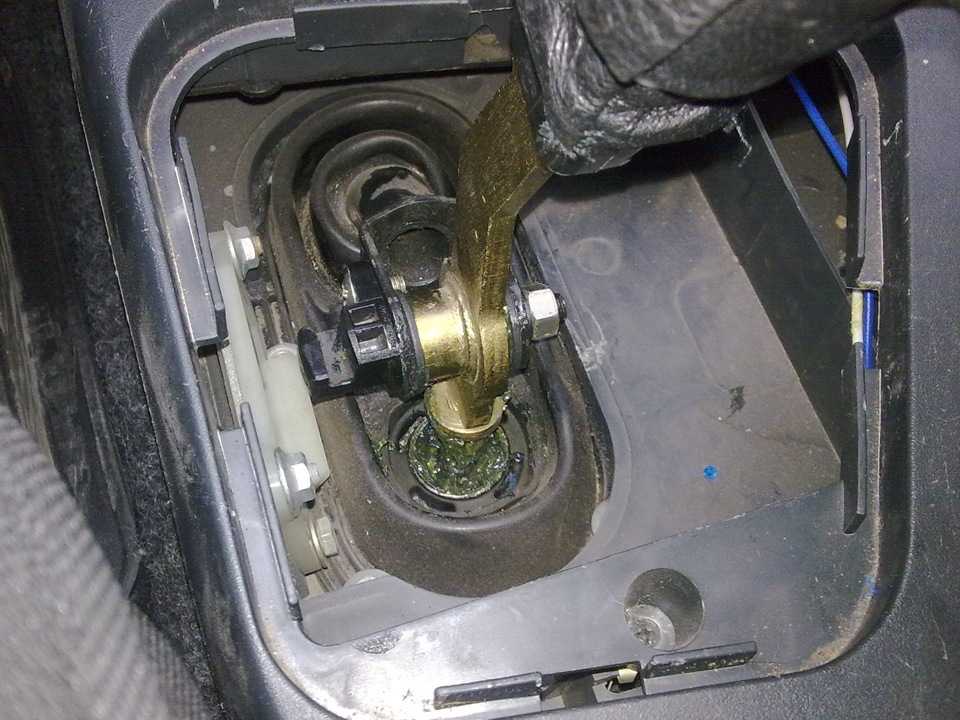

Итак, сначала нужно задрать вверх кожух рычага, и после этого открутить гайку крепления, что уже показано на фото ниже почти выполненным:

Когда вынули болт, то также извлекаем все шайбы и металлическую втулку. И весь этот блин по частям выглядит следующим образом:

Так вот, причина дребезга заключается в том, что при соединении всей этой конструкции, между деталями возникает маленький зазор, который и является источником сильной вибрации.

Чтобы добиться меньшего зазора, необходимо слегка сточить металлическую втулку, которая как раз и не дает более плотно сжимать эти шайбы. Хочу предупредить, что стачивать нужно очень аккуратно и совсем немного, буквально 1 мм. Если переборщить, то потом рычаг будет ходить с очень большим усилием.

В результате чего после соединения втулки с шайбами в единую конструкцию, как и было показано сначала, получаем картину, когда этот зазор уменьшился:

Я немного напортачил и сточил немного больше, чем надо (о чем я предупреждал выше). В результате при сильной затяжке гайки крепления, рычаг ходит туго при переключении. Но я немного ослабил эту гайку, буквально на пол оборота — откручиваться не должна!

Когда все сделал, завел машину и дал хороших оборотов, и звуков от рычага не было. Но чтобы убедиться окончательно, решил проехаться. Разогнался примерно до 70 км/час на третьей передаче и бросил педаль газа. Раньше при таком раскладе дребезг был просто ужасный, и единственное спасение от этого была рука на рычаге! Теперь же нет ни единого намека на посторонние звуки и вибрацию.

Кто еще не устранил подобный дефект на своей Калине, можете воспользоваться данным советом, только стачивайте втулку минимально.

Лучше потом второй раз доработать, чем первый раз все запороть!

Ниже находится материал старой статьи, которая рассказывает о подобной проблеме, но она легко решаема и уже давно в прошлом!

У многих владельцев Лады Калины очень часто возникает следующая проблема: при разгоне, а также при торможении двигателем начинает дребезжать рычаг коробки передач. Подобная проблема возникла и с моей Калиной примерно после 15 000 км эксплуатации.

Сначала эти посторонние звуки меня сильно не раздражали, но с каждым днем дребезжание рычага КПП становилось все сильнее, и честно говоря — не очень-то приятно слушать это каждый день. Решил заняться этим вопросом. Итак, устранение причины может происходить по-разному, в зависимости от сложности проблемы.

К счастью, в моем случае достаточно было поддеть и вынуть верхнюю накладку рычага, на которой выдавлена схема КПП. Лучше поддеть эту крышку тонкой отверткой, чтобы не повредить пластиковые детали. После того, как ее удалось вынуть, обматываем ее внутренний круг тонкой полосочкой изоленты и вставляем обратно. После этого, эта крышка сидит намного плотнее и не издает дребезжания.

Конечно, бывают другие источники посторонних звуков, но у меня все обошлось максимально просто и быстро. На картинке вверху видно, что именно нужно обмотать изолентой.

В этой статье я расскажу о возможных причинах и неисправностях, из-за которых не включается задняя передача на Лада Калина. Также вы узнаете, как найти и устранить неисправность в механизме блокировки задней передачи своими руками.

Перед тем как приступать к кардинальным действиям и разборке «всего и вся», проверьте сам рычаг переключения передач, возможно причина в нем. Кулиса и кардан — довольно часто становятся причиной данной поломки. Также могли стереться шлицы или ослабился хомут. В таком случае вам потребуется смотровая яма.

Неисправный выжимной подшипник, как вариант. Хотя вряд ли, так как в этом случае все без исключения передачи включались бы с характерным хрустом и с большим усилием.
Задний ход может перестать включаться из-за проблем в механизме блокировки задней передачи, для того чтобы подтвердить или опровергнуть это, снимите ручку переключения передач вместе с торпедой между сиденьями и произведите визуальный осмотр.

Ваз 2110 замена обоймы шаровой опоры ручки кпп

На автомобилях Ваз-2110, Ваз-2111, Ваз-2112 при появление неприятного дребезжания, вибрации и повышенного люфта в ручке переключения передач счастливым обладателям этих транспортных средств свое внимание стоит обратить на состояние обоймы шаровой опоры кулисы переключения передач или как ее еще называют в простонародье подушка кулисы переключения передач. Есть еще вариант — бабочка кулисы. Но, мне лично, нравится второй вариант))). По вине полностью разбитой этой самой подушки (обоймы шаровой опоры) может пропасть и четкость переключения передач. Да, я знаю, что под все перечисленные симптомы так же попадает разбитый карданчик (шарнир) штока выбора передач. Что это за карданчик и как его заменить Вы можете узнать вот из этой статьи. Но, речь сейчас не о нём и условно предположим, что с ним все ок. Или же, как еще один вариант, карданчик заменили, а дребезжание и люфт кулисы не исчез. Такое тоже бывает, не все сразу обращают внимание на подушку кулисы. Но, она есть и она периодически выходит из строя (обрыв резиновых «ушей», вылет металлических втулок, разлом пластиковой втулки или пружины). Разрушение резиновой части подушки (обоймы шаровой опоры) кулисы не сложно заменить (смотрим фото 1 и 15). И если Вы их обнаружили, то значит Вам пора готовиться к работе. Зразу успокою, не сложной. Но, чтобы все прошло гладко, необходимо основательно подготовиться. То есть, купить необходимые запчасти, определиться с местом проведения работы, собрать необходимый инструмент и конечно же, ознакомиться и запомнить в какой последовательности следует проводить замену подушки (обоймы шаровой опоры) рычага переключения передач на автомобилях Ваз-2110, Ваз-2111, Ваз-2112. И я постараюсь Вам в этом помочь, и приглашаю Вас к дальнейшему прочтению данного материала.

Запчасти. Здесь выбор очевиден. Рекомендую остановить свой выбор на обойме шаровой опоры кулисы переключения передач автомобилей Ваз 2110-2112 — БРТ (Балаково). Как говорится, качество, проверенное временем. Фотография 2.

Перечень инструмента, который Вам понадобится для замены подушки (обоймы шаровой опоры) кулисы переключения передач автомобилей Ваз-2110, Ваз-2111, Ваз-2112: накидной и торцовый ключ на 13, комбинированный ключ на 10, пассатижи, плоская отвертка и маленькая трещотка с насадкой под крест (фото 3 и 4). Необходимость трещотки с насадкой будет показана немного позже. И сразу, следует, определиться с местом проведения работы. Желательно, замену подушки проводить на смотровой яме, эстокаде или подъемнике. Почему, желательно? Потому что, эту работу можно проделать и «с земли», но поверьте, это займет больше времени и сил. И удовольствие это будет еще то.

И так, в бой! Приступаем к самостоятельной замене подушки (обоймы шаровой опоры) кулисы переключения передач автомобилей Ваз-2110, Ваз-2111, Ваз-2112:

Начнем работу в салоне автомобиля. Отверткой поддеваем рамку декоративного чехла кулисы переключения передач (фото 5). Тянем ручку рычага вверх и снимаем ее вместе с чехлом.

Накидным ключом на 10 откручиваем две крепежные гайки и болт накладки кронштейна блокировки заднего хода, снимаем ее (фото 6 и 7).

Ключом на 13 откручиваем гайку оси рычага (фото 8). После этого, ключом с насадкой (в моем случае это трещотка) откручиваем винт-фиксатор оси (фото 9). Без такого ключа, этот винт будет трудно открутить. Вытаскиваем ось (фото 10). Из рычага вынимаем набор втулок, в противном случае рискуем их растерять (фото 11). Все. Теперь работа в салоне автомобиля закончена, лезем под автомобиль.

Торцовым ключом на 13 откручиваем две гайки кронштейна подушки кулисы (фото 12). И снимаем кронштейн.

Далее, следует отсоединить реактивную тягу от подушки (обоймы шаровой опоры) кулисы. Используем накидной ключ (придерживаем им гайку сверху) и торцовый ключ на 13 (фото 13).

Вытаскиваем вниз подушку вместе с рычагом (фото 14 и 15). Снимаем стопорное кольцо (фото 16) и вынимаем рычаг вместе с пластиковой втулкой (фото 17 и 18).

Все. Очищаем шарнир рычага от грязи, смазываем его, надеваем пластиковую втулку. Все это дело помещаем в корпус подушки и фиксируем стопорным кольцом (фото 19 и 20). Всю эту конструкцию возвращаем на свое место (фото 21). Не забывая надеть на подушку чехол (фото 22).

Готово. Остальную сборку проводим в обратной последовательности. Работа по замене подушки-бабочки (обоймы шаровой опоры) кулисы переключения передач автомобилей Ваз-2110, Ваз-2111, Ваз-2112 закончена. Надеюсь, успешно)))
