Renault Megane 2. ЗАМЕНА БЛОК-ФАРЫ

Вам потребуются: ключ TORX Т15, отвертка с плоским лезвием.

ПРИМЕЧАНИЕ

Показана замена левой блок-фары автомобиля. Правую блок-фару заменяют аналогично.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите передний бампер (см. «Снятие, разборка и установка переднего бампера», с. 221).

Выверните нижний наружный винт…

4. …и нижний внутренний винт крепления блок-фары.

5. Подденьте фиксатор верхнего крепления блок-фары…

6. …и извлеките фиксатор из отверстия в верхней рамке радиатора.

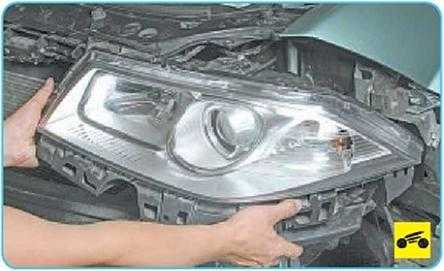

7. Извлеките блок-фару на длину подсоединенных проводов.

8. Отожмите фиксатор колодки жгута проводов…

9. …и отсоедините колодку от электродвигателя корректора света фар.

10. Отожмите фиксатор колодки жгута проводов…

11. .. .и отсоедините колодку от блок-фары.

12. Снимите блок-фару с автомобиля.

13. Установите блок-фару и все детали в порядке, обратном снятию.

Renault Megane 2. ЗАМЕНА БОКОВОГО УКАЗАТЕЛЯ ПОВОРОТА

ПРИМЕЧАНИЕ

Операции по замене показаны на левом боковом указателе автомобиля. Замена правого бокового указателя аналогична.

1. Сдвиньте боковой указатель поворота по направлению движения автомобиля и извлеките его из проема в крыле автомобиля.

2. Снимите патрон с бокового указателя поворота.

3. Отсоедините колодку провода от бокового указателя поворота.

4. Установите боковой указатель в порядке, обратном снятию.

Видео по теме «Renault Megane 2. ЗАМЕНА БЛОК-ФАРЫ»

Другие материалы раздела

БЕНЗИНОВЫЕ ДВИГАТЕЛИ: 1.4 Л (K4J), 1.6 Л (К4М) И2.0 Л (F4R) ТУРБОДИЗЕЛЬ 1.5 Л (К9К)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АВТОМОБИЛЕЙ

Подкапотное пространство

ПАСПОРТНЫЕ ДАННЫЕ

КЛЮЧИ АВТОМОБИЛЯ

ПАНЕЛЬ ПРИБОРОВ

КОМБИНАЦИЯ ПРИБОРОВ

БОРТОВОЙ КОМПЬЮТЕР

ОТОПЛЕНИЕ (КОНДИЦИОНИРОВАНИЕ) И ВЕНТИЛЯЦИЯ САЛОНА

ГОЛОВНОЕ УСТРОЙСТВО АУДИОСИСТЕМЫ

РЕМНИ БЕЗОПАСНОСТИ

РЕГУЛИРОВКА ПОЛОЖЕНИЯ ПЕРЕДНИХ СИДЕНИЙ

ИСПОЛЬЗОВАНИЕ ДЕТСКИХ СИДЕНИЙ

РЕГУЛИРОВКА ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА

ОСВЕЩЕНИЕ САЛОНА

КАПОТ

АНТЕННА

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ И РЕКОМЕНДАЦИИ

ЗАПРАВКА АВТОМОБИЛЯ ТОПЛИВОМ

ПОЛЬЗОВАНИЕ ДОМКРАТОМ

ЭКСПЛУАТАЦИЯ БЕНЗИНОВОГО ДВИГАТЕЛЯ

ЗАМЕНА КОЛЕСА

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ АВТОМОБИЛЯ

ЕЖЕДНЕВНОЕ ОБСЛУЖИВАНИЕ (ЕО)

ПРОВЕРКА УРОВНЯ И ДОЛИВКА МАСЛА В СИСТЕМУ СМАЗКИ

ПРОВЕРКА УРОВНЯ И ДОЛИВКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

ДОЛИВКА ЖИДКОСТИ В БАЧОК ОМЫВАТЕЛЕЙ ВЕТРОВОГО СТЕКЛА ИФАР

ПРОВЕРКА ВНЕШНИХ ОСВЕТИТЕЛЬНЫХ ПРИБОРОВ

ДВИГАТЕЛЬ K4J, K4M, F4R, K9K

ПРОВЕРКА КОМПРЕССИИ В ЦИЛИНДРАХ ДВИГАТЕЛЯ

СНЯТИЕ И УСТАНОВКА БРЫЗГОВИКА И ЗАЩИТЫ КАРТЕРАДВИГАТЕЛЯ

ЗАМЕНА РЕМНЯ ПРИВОДА ВСПОМОГАТЕЛЬНЫХ АГРЕГАТОВДВИГАТЕЛЯ

ЗАМЕНА ОПОР ПОДВЕСКИ СИЛОВОГО АГРЕГАТА

ОЧИСТКА СИСТЕМЫ ВЕНТИЛЯЦИИ КАРТЕРА ДВИГАТЕЛЯ

УСТАНОВКА ПОРШНЯ ПЕРВОГО ЦИЛИНДРА В ПОЛОЖЕНИЕ ВМТ ТАКТАСЖАТИЯ

ЗАМЕНА РЕМНЯ ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМАДВИГАТЕЛЯ И ЕГО РОЛИКОВ

СНЯТИЕ, ДЕФЕКТОВКА И УСТАНОВКА МАХОВИКА ДВИГАТЕЛЯ

ЗАМЕНА УПЛОТНЕНИЯ КРЫШКИ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ

ЗАМЕНА ПРОКЛАДКИ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ ДВИГАТЕЛЯ

ЗАМЕНА МАСЛОСЪЕМНЫХ КОЛПАЧКОВ ДВИГАТЕЛЯ

ЗАМЕНА САЛЬНИКА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА ДВИГАТЕЛЯ

ЗАМЕНА САЛЬНИКОВ КОЛЕНЧАТОГО ВАЛА ДВИГАТЕЛЯ

ЗАМЕНА ПРОКЛАДКИ МАСЛЯНОГО КАРТЕРА ДВИГАТЕЛЯ

СНЯТИЕ И УСТАНОВКА РАСПРЕДЕЛИТЕЛЬНЫХ ВАЛОВ ДВИГАТЕЛЯ

ПРОВЕРКА, ПРОМЫВКА И ЗАМЕНА ГИДРОКОМПЕНСАТОРОВ ЗАЗОРОВВ МЕХАНИЗМЕ ПРИВОДА КЛАПАНОВ ДВИГАТЕЛЯ

РАЗБОРКА, РЕМОНТ И СБОРКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВДВИГАТЕЛЯ

ПРИТИРКА КЛАПАНОВ ДВИГАТЕЛЯ

СНЯТИЕ И УСТАНОВКА СИЛОВОГО АГРЕГАТА ДВИГАТЕЛЯ

СНЯТИЕ И УСТАНОВКА СИЛОВОГО АГРЕГАТА ДВИГАТЕЛЯ — ЧАСТЬ2

ДТП в России

03. 23.21
ДТП в Омске
07.30.19
ДТП с переворотом в центре Волгограда
07.30.19
Упоротое быдло (c)
07.30.19
Фургон не проскочил
07.29.19
Жесткое ДТП под Киевом
07.29.19
ДТП с участием скорой в Туле

Замена ламп ближнего света в Рено Меган 2: какие лампы нужны

Лампы в осветительных приборах автомобиля с уверенностью можно отнести к расходным материалам, поскольку перегорают они довольно часто. Что делать, если это произошло? Ехать в автосервис? Не стоит, устранить такую неисправность можно своими силами. В этой статье я расскажу про самостоятельную замену лампы ближнего света в Рено Меган 2. Это быстрее и дешевле, чем обращаться к специалисту.

Содержание:

1. Какие лампы ближнего света стоят на Рено Меган 2

2. Способы замены

3. После замены не заработало

4. Не работает магнитола после снятия аккумулятора

Какие лампы ближнего света стоят на Рено Меган 2

Для начала выясним, какие фары стоят на Рено Меган 2 и какие лампочки используются в них для ближнего света. Как таковой фары ближнего света в Рено Меган нет, есть блок-фара – этакий моноблок, в котором расположены все передние световые приборы, включая лампочку ближнего света.

Фара Рено Меган 2 и назначение его лампочек, где:

А – указатель поворота;
Б – ближний свет;
В – дальний свет;
Г – габаритные огни.

Фара ближнего света, как видно на фото, оснащена линзой, а штатная лампа в ней используется ксеноновая или галогенная. Цоколь лампы – H7, мощность 35 или 55 Вт для ксеноновой и галогенной соответственно.

Комплект галогенных ламп ближнего света с цоколем Н7 для Рено Меган 2 к содержанию ↑

Способы замены

Существует два способа замены ламп ближнего света в блок-фаре автомобиля Рено Меган 2: через люк в подкрылке и через моторный отсек. Первый неудобен тем, что практически все действия придется проводить на ощупь, лежа под машиной и ковыряясь в грязном подкрылке. Второй более удобен, но требует дополнительных работ: снятия аккумулятора (левая фара) либо горловины бачка стеклоомывателя (правая фара). Какой из них предпочтительнее, решать самому владельцу Рено, а я рассмотрю оба.

Способ 1 (через лючок в подкрылке)

Хотя этот метод грязноват в прямом смысле слова, я предпочитаю его, поскольку после первого же опыта заменить лампу ближнего света в Рено Меган 2 на ощупь не составит никакого труда. Займет это не более пяти минут и не потребует никаких инструментов, кроме пассатижей.

В первую очередь выворачиваем до упора колесо нужной фары вовнутрь. То есть для правой фары крутим руль влево, для левой – вправо. Повернув колесо, мы увидим на подкрылке Рено лючок, естественно, заляпанный грязью. Именно это я и имел в виду, когда говорил, что метод грязноват.

Лючок в подкрылке для доступа к фаре ближнего света в Рено Меган 2

Хватаемся пассатижами за защелку, которая на фото выше отмечена стрелкой, и снимаем крышку.

Снятие крышки лючка в подкрылке Рено

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

В более поздних модификациях Рено Меган 2 крышка пластиковая и крепится на замках. Чтобы снять такую крышку, нужно повернуть ее на 30 градусов против часовой стрелки.

Пластиковая крышка лючка с креплением на замках и отверстие в подкрылке

Дальнейшие операции по замене лампочки ближнего будем проводить на ощупь, поэтому снимок фары Рено Меган 2 с тыла будет весьма полезен:

Блок-фара Рено со стороны тыла, где:

Люк лампочки указателя поворотов.
Люк доступа к лампочке ближнего света.
Люк блока дальнего света и габаритных огней.

Очевидно, что нас интересует самая большая крышка, обозначенная как позиция 2. Просовываем руку в лючок, находим ее и снимаем, повернув на полоборота против часовой стрелки.

Снятая крышка блока ближнего света в Рено Меган 2

Снова лезем в лючок и, нащупав колодку с проводом, снимаем ее с лампы.

Снятая с лампы ближнего света клеммная колодка питания

Аккуратно берем лампочку за контакты и, покачивая, вынимаем ее из гнезда. Именно аккуратно, поскольку при перегорании у ксеноновой лампочки может лопнуть или вообще отвалиться колба и остаться висеть на патроне на двух волосках. Если по банальной неосторожности колба развалится или оторвется и провалится внутрь фары, будет весьма обидно, поскольку в Рено достать ее оттуда практически невозможно без снятия и полной разборки блока фар (стекло которого посажено на герметик) и блока ближнего света.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

На моделях Рено меган 2 выпуска до 2006 года лампа ближнего освещения фиксируется специальной пружинной скобой. Чтобы освободить лампу, нужно эту скобу отогнуть. Делать это тоже нужно аккуратно, поскольку, если скобка слетит, появится еще одна проблема – найти ее в моторном отсеке. А в его углы даже рука не пролезет.

В машинах Рено выпуска до 2006 года лампочка ближнего освещения фиксируется пружинной защелкой

Пора устанавливать новую лампочку ближнего света, но прежде немного отвлечемся и поговорим о мифах и реальности, точнее, об особенностях установки галогенных и ксеноновых ламп.

Бытует мнение, что колба ксеноновой лампы нагревается гораздо меньше, чем колба галогенной, и ее в отличие от последней в том, что можно брать за колбу голыми руками. Это неверно. Несмотря на более высокий КПД, температура ксеноновой колбы почти такая же, что у галогенной, и может достигать 200-250 градусов Цельсия.

Если при установке взяться за колбу ксенонового прибора голыми руками, то на ней останется жир от пальцев. В этом месте при работе фары возникнет локальный перегрев, и кварцевое стекло колбы, и так вынужденное выдерживать огромное давление изнутри, просто расплавится и вздуется. Причем не стоит рассчитывать на «пронесет» – не пронесет. Возможно, прибор не сгорит через час работы, как галогенный (температура колбы все же несколько меньше), но срок его службы существенно сократится.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Если ты взялся за колбу галогенной или ксеноновой лампочки голыми руками или запачкал ее любым другим способом, обязательно протри прибор спиртом и затем чистой сухой ветошью, а при установке используй чистые хлопчатобумажные перчатки.

А теперь продолжим. Устанавливаем новую лампу, взяв ее за клеммы, и вставляем ее на место до щелчка. Если лампочка вошла слишком легко или хоть слегка болтается, имеет смысл снова ее вынуть и подогнуть фиксирующие усики отверткой (увы, опять на ощупь).

Если лампа ближнего освещения в таком патроне болтается, то нужно слегка разогнуть два фиксирующих ее усика

У Рено выпуска до 2006 года усиков нет: лампа ближнего света фиксируется пружинной скобой, мы уже говорили об этом выше.

Способ 2 (через моторный отсек)

Этот способ трудозатратен, но не настолько, чтобы от него отказаться. Тем более что лючок в подкрылке у Рено Меган 2 невелик, и суровой сибирской рукой в нем работать проблемно. Начнем замену ламп ближнего света с левого блока фары.

Замена лампочки в левой фаре

Открываем капот и снимаем обе клеммы с аккумулятора, используя ключ на 10.

Снятие проводов с клемм аккумулятора Рено

Вытаскиваем аккумулятор, предварительно сняв его фиксаторы ключом на 13, и заглядываем в образовавшуюся между поддоном аккумулятора и кузовом щель. Вот она – крышка, закрывающая блок ближнего света.

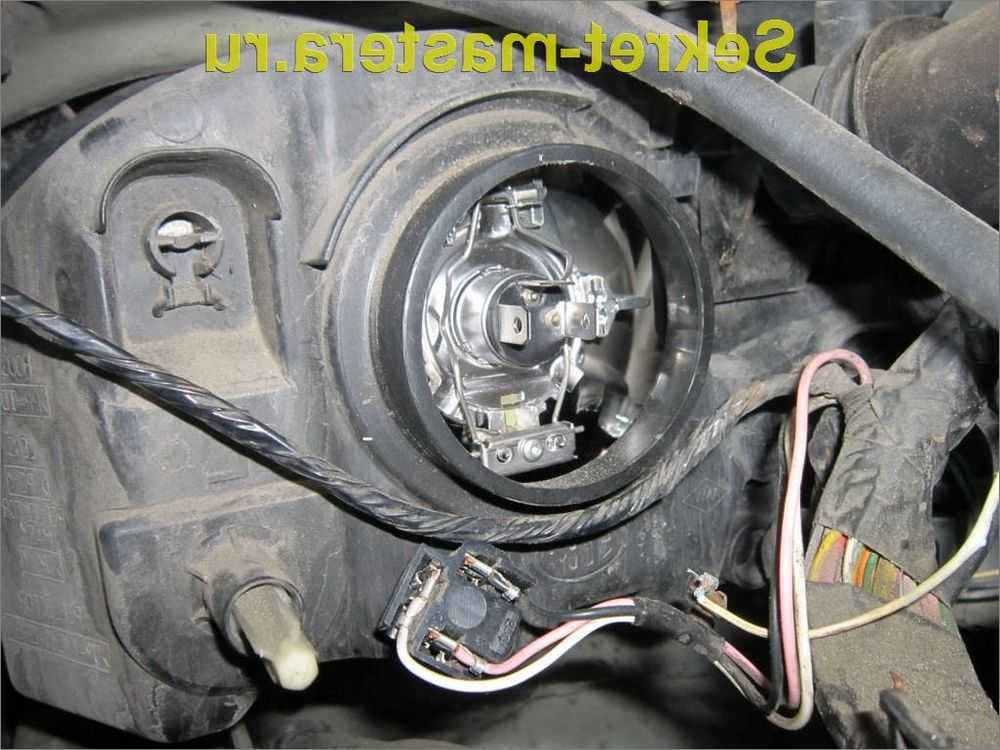

Вот она, крышка лампочки ближнего света, которую в первом способе мы отворачивали на ощупь

Дальше, я думаю, все очевидно. Делаем то же самое, что делали из-под подкрылка Рено на ощупь:

отворачиваем крышку фары, закрывающую блок ближнего света против часовой стрелки;
снимаем патрон с лампы;
вытаскиваем сгоревшую лампу, при необходимости открыв пружинящую защелку;
руками в чистых хлопковых перчатках устанавливаем новый прибор на место сгоревшего;
устанавливаем патрон на место;
заворачиваем крышку;
ставим аккумуляторную батарею на место и подключаем ее.

Замена лампы ближнего света в правой фаре

Моторный отсек уже открыт, находим горловину бачка омывателя стекол.

Горловина бачка омывателя стекол

Осторожно снимаем ее со скобы-фиксатора и осторожно отгибаем в сторону настолько, чтобы можно было получить доступ до крышки блока ближнего света.

Отогнутая наливная горловина бачка омывателя стекол

Дальше проводим все те манипуляции, которые проводили с левой фарой Рено: отворачиваем, снимаем, вытаскиваем, вставляем, надеваем, заворачиваем.

Не забываем вернуть наливную горловину на штатное место в фиксатор.

к содержанию ↑

После замены не заработало

Если после замены сгоревшей лампы новая не заработала, то вполне вероятно, что сгорел предохранитель. Это случается довольно часто: в момент выхода из строя ксеноновая лампочка может замкнуть цепь своего питания. Для устранения этой неисправности достаточно заменить соответствующий предохранитель (на каждую фару ближнего света он отдельный). Осталось найти и вскрыть этот самый блок. В Рено их два: в салоне и моторном отсеке. Нам нужен второй, который в Рено найти не так-то просто. А находится он под аккумуляторной батареей.

Демонтируем аккумулятор, отворачиваем три болта, помеченных тремя стрелками слева, и снимаем крышку (стрелка справа).

Необходимо отвернуть эти болты и снять крышку с блока предохранителей

Далее берем ключ на 10 и отворачиваем гайку (зеленая стрелка на фото ниже), фиксирующую хомут. Снимаем хомут вместе с проводкой.

Снятие хомута

Откручиваем болт, помеченный зеленой стрелкой, – он фиксирует блок предохранителей.

Освобождение щита предохранителей

Теперь щит легко вынется. Переворачиваем его, ищем нужный предохранитель и заменяем его на новый того же номинала.

Вскрытый блок предохранителей Рено Меган 2к содержанию ↑

Не работает магнитола после снятия аккумулятора

Если в твоем Рено стоит штатная магнитола, то после снятия аккумулятора и довольно длительного обесточивания бортовой сети она заблокируется и потребует ввести четырехзначный код разблокировки. Где его взять? Вариант один: узнать его у производителя.

Заходим на сайт производителя, регистрируемся и запускаем генератор ключей, который, в свою очередь, потребует четырехзначный PRE-code. Опять проблема. Но тут все проще. PRE-code можно найти на стикере магнитолы.

PRE-code этой магнитолы V363

Если магнитолу с Рено снимать лениво, то просто нажимаем на включенном приборе кнопки 1 и 6 и удерживаем их 5 секунд. На дисплее читаем PRE-code. Вводим этот код в генератор ключей и взамен получаем код разблокировки.

На сегодня, пожалуй, все. Теперь ты сможешь самостоятельно заменить лампы ближнего света в своем Рено, выбрав наиболее удобный для себя способ замены.

Замена автолампЗамена лампочек в приборной панели ВАЗ 2110

Замена автолампКак поменять лампочки габаритных огней на Рено Логан за 5 минут

Renault Megane II Снятие и установка фары головного света с галогенной лампой Ремонт своими руками, фото и видео инструкции, советы

Как отрегулировать фары на Renault Megane 2

На высоте n, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 75 мм линию 2 центров световых пятен. Установите ручку гидрокорректора фар на панели приборов в положение, соответствующее нагрузке автомобиля одним водителем.

Если на автомобиле отсутствует гидрокорректор фар, то поверните установочные винты см.

Вид на блок-фару из моторного отсека вставленные в блок-фары вместо рабочих цилиндров гидрокорректора в крайнее левое положение. Включите ближний свет фар.

Последовательно, сначала для правой фары левая закрывается куском картона или темной материи или отключаетсяа затем для левой правая закрыта отрегулируйте винтами 1 и 5 световые пучки фар. У отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2 см.

Замена фары. Как снять фару.

Максимальная ширина 93 мм, а минимальный размер 81 мм; Высота составляет мм. Как сделать своими руками Руководствуясь этими размерами можно подобрать линзу, которая спокойно встанет в фару Рено Меган 2. Единственное, что скорее всего, не совпадут крепежи.

Но отчаиваться не стоит, достаточно сделать переходную пластину под крепежи и её можно спокойно устанавливать. Для изготовления пластины понадобится: Снять оптику с фары, открутив 3 крепёжных винта, разобрать и сделать оттиск по крепежным разъемам к корпусу и размерам.

Такая же участь постигнет оптику, которую нужно установить, с неё снимают оттиски разъёмов для крепежа держателя. Полученные размеры с бумаги следует перенести на металл, лучше всего алюминиевый лист толщиной не более 1 мм. Вырезать заготовку по размерам. Прорезать в ней соответствующие технологические отверстия.

Изготовив пластину, можно приступать к подготовительному этапу установки линзы.

Люди добрые, кто расскажет мне как снять фару головного света ситроен джампи г. Собираем изделие, установив переходную пластину между держателем и отражателем. Теперь оптика готова к инсталляции. Чтобы удобнее было работать при установке новой оптики и подключении её к проводке, потребуется снять бампер. Процедура требует от владельца аккуратности, потому что крепежи очень хрупкие.

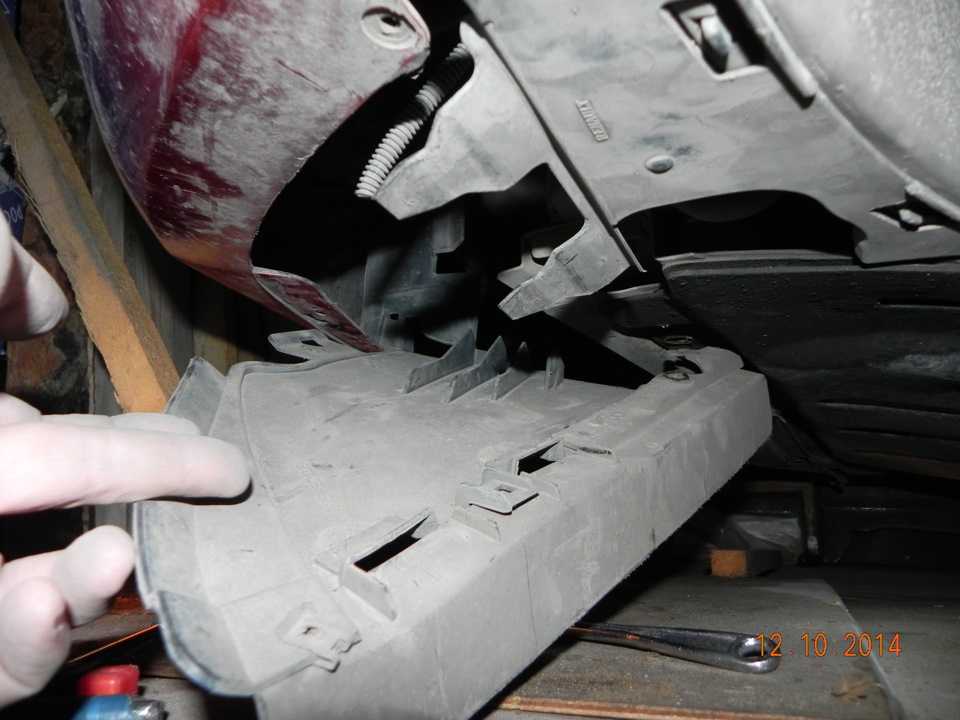

После чего выводим бампер из зацепления по бокам и сверху.

Если требуется полный демонтаж бампера то открутить и нижние заклёпки, а если передний бампер снимается для снятия фары головного света и замены в ней лампочек, то такого будет достаточно дабы подобраться к репящим болтам фары.

Снятие бампера и передней фары Renault Megane 2

Пробег 31 тыс. Сегодня выдалось свободное время, не спеша за час все сделал.

После осмотра дисков обнаружил что износ меньше чем задних. Колодки изн Как Снять Магнитолу Тойота Авенсис Снятие магнитолы тойота авенсис.

как поменять фару на рено меган 2

Как снять магнитолу Toyota Avensis. Как снять магнитолу Toyota AvensisЗаказывал здесь?

Похожие рамки Немного отвлечемся от основного направления. Подбор изделия. Какие параметры нужно учитывать Подбирая линзы, следует для начала уточнить, какая оптика установлена на определенном Меган 2.

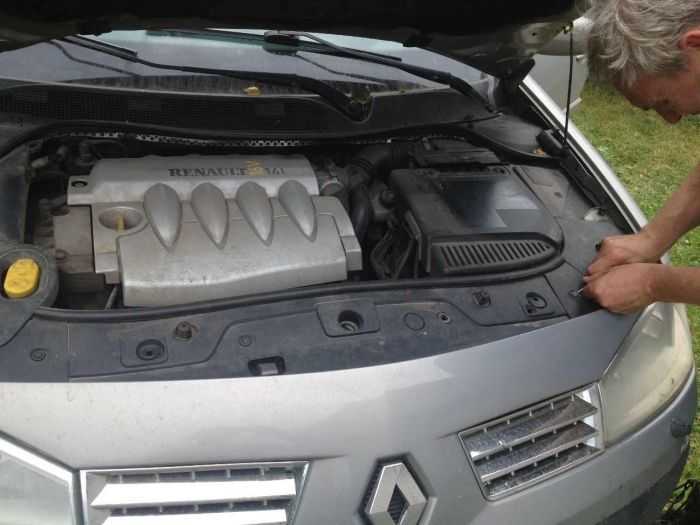

И так чтобы снять передний бампер Renault Megane 2 нужно начать со снятия верхних клипс накладки крепления бампера к кузову откручиваются плоской отверткой, немного провернув против часовой стрелки. Затем окрутить крепления бампера по бокам из колесных арок.

Как снять переднюю фару на рено меган 2

После чего выводим бампер из зацепления по бокам и сверху. Меняя лампу, у меня развалилась клемма оной.

Сразу мысль, что из за плохого контакта в фаре, могло подгореть и на другом конце палки Фару конечно же снимал. В колесных арках по 2 шурупа — откручиваем и выдергиваем бампер, сверху он еще на своих защелках… Каждая фара на 3х шурупах.

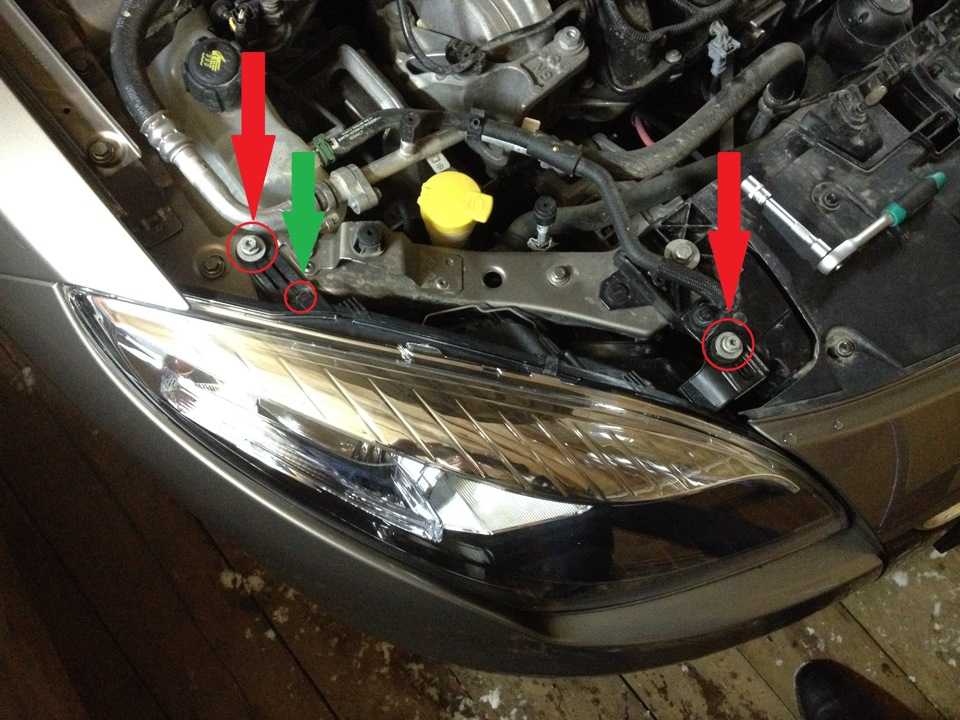

Всюду «звездочка». Фоткал на отвертку. Тут в глубине, не очень удобно крутить, но терпимо.

Сняв фару, зачистил контакты, проверил саму клемму фары — все было в полном порядке, чисто без гари и окиси. Достаем мозги-блок, отсоединив все фишки.

Как поменять элементы освещения на Меган 3

Для замены ламп в автомобиле Рено Меган 3 необходимо соблюдать такие пункты:

кабель массы требуется отсоединить от аккумуляторной батареи;
не выкручивать их сразу после выключения света, так как они в таком случае могут быть горячими;
необходимо обязательно проверить металлические контакты между прибором освещения и его держателем. Между лампой, проводом и землей должен быть хороший контакт. Прежде чем установить новый осветительный прибор, необходимо убрать с контактов грязь, пыль и возможную коррозию;

новый прибор для светового сигнала должен иметь соответствующую номинальную мощность.

Какие лампы установлены в фары Рено Меган 2

Лампа ближнего света H7 12v/55w либо D1S в максимальной комплектации
Лампа дальнего света h2 12v/55W
Лампа габаритного огня W5W 12v
Лампа указателя поворота PY21W 12V

Лампы для ближнего света

PHILIPS H7-12-55 +30% Vision P-12972PR Vision
PHILIPS H7-12-55 LONGLIFE ECO VISION P-12972LLECOC1 лампа с увеличенным сроком службы
BOSCH H7-12-55 Pure Light 1987302071
KOITO H7-12- 55 Вт Other Brand 0701
NARVA H7-12-55 N-48328
OSRAM H7-12-55 O-64210

Любая из указанных выше ламп подойдет для установки в ближний свет Рено Меган 2. Отличие этих ламп друг от друга в яркости и сроках службы.

Если вы хотите, чтобы лампы максимально долго служили, советуем выбирать лампы с увеличенным сроком службы — Philips Long Life или Osram Ultra Life. Такие лампы будут служить дольше обычных, к тому же они устанавливаются с завода производителем.

Где находится защитный блок с предохранителями

Блок предохранителей (БП) является неотъемлемой составляющей электронной системы современного транспортного средства. Предохранители, которые установлены в блоке, выполняют роль защиты электрических цепей и электрооборудования от дополнительных нагрузок. От того, как они эффективно работают, зависит срок эксплуатации электронного прибора.

В автомобиле Рено Меган 3 используют электрическую систему с установкой двух монтажных блоков, один из которых вмонтирован в панель приборов в салоне автомобиля, а второй – под капотом в моторном отсеке.

Меган имеет два вида электроники:

Внутренняя.

Работу этой части системы обеспечивает предохранительный блок, который располагается внизу торпеды салона авто, слева от рулевой колонки. В районе левой ноги водителя есть небольшая ниша. В ней и находится БП, прикрытый надежно пластмассовой крышкой при помощи фиксаторов.

Расшифровка установленных плавких вставок.

Согласно схеме, в этом блоке установлена именно та часть предохранителей, которая отвечает за работу всей внутренней системы автомобиля. В БП нет плавких устройств, контролирующих защиту двигателя, КПП и зажигания. Каждый элемент имеет свою силу тока и предназначен для конкретной системы, например, стоп-сигнала заднего стекла, указателей поворота, стеклоподъемников дверей, люка в крыше авто, аудиосистемы и прикуривателя. Это только часть плавких вставок, а всего их 42.

Двигателя.

В подкапотном пространстве есть еще один блок предохранителей для электронных систем двигателя авто. Он отвечает за работу системы зажигания, трансмиссии, стартера, обогрева заднего стекла, ближнего и дальнего света фар. Чтобы его найти, необходимо снять щиток в правой стороне автомобиля возле АКБ.

Сняв несколько винтов крепления, снимают крышку и достают блок предохранителей.

Наиболее важным в блоке считается ячейка F30, где установлен плавкий элемент, следящий за работой стартера. Если при повороте ключа зажигания машина не подает никаких признаков жизни, значит, необходимо исследовать именно этот предохранитель. F20 отвечает за топливный модуль и катушку зажигания.

Особое внимание в блоке уделяется работе всего освещения автомобиля: начиная с внутренних ламп салона, приборов на панели и заканчивая ближним и дальним светом передних фар, а также лампами противотуманных фонарей (F1, 4, 5, 6). Отдельно нужно отметить ячейку F7, которая контролирует эффективность обогрева заднего стекла универсала и хэтчбека

F16 берет на себя ответственность за слежением правильной работы стоп-сигналов и усилителя рулевой колонки. F21 выполняет защиту одновременно бензонасоса, катушки зажигания и подачу сжиженного газа.

Если посмотреть дальше, то под основным блоком установлена плата расширения, которая также наделена несколькими элементами защиты.

Есть еще дополнительный БП, который монтируется за аккумуляторной батареей Меган 3.

Возле дополнительного блока небольшой модуль, назначение которого заключается в своевременном отключении батареи в случае возникновения слишком высоких нагрузок. Он содержит защитные устройства для стартера и генератора емкостью 190А для бензинового двигателя и 300А – дизель. Если модуль накроется, то его надо менять на новый.

Настройка фар меган 2

АВТОМАТИЧЕСКОЕ ВКЛЮЧЕНИЕ НАРУЖНОГО ОСВЕЩЕНИЯ НА СТОЯЩЕМ АВТОМОБИЛЕ (СОПРОВОДИТЕЛЬНОЕ НАРУЖНОЕ ОСВЕЩЕНИЕ)

В зависимости от модификации автомобили оснащены системой автоматического включения ближнего света фар (при неработающем двигателе) для освещения пространства перед автомобилем.

Данная функция осуществляется только при выключенном зажигании, при нейтральном положении переключателя наружного освещения, указателей поворота и противотуманного света выключенных габаритных огнях и в течение 30-секундных промежутков времени (не более двух минут).

Включение функции осуществляется рычагом переключателя указателей поворота, наружного освещения и противотуманного света:

– переведите карточку в считывающем устройстве в 1-е фиксированное положение;

– включите кратковременно дальний свет фар, переместив рычаг переключателя;

– ближний свет фар включается на 30 с. При каждом выключении сигнализации дальним светом фар продолжительность включения ближнего света увеличивается на 30 с (в общей сложности не более чем две минуты). Эта функция отключается при включении габаритных огней или зажигания.

АВТОМАТИЧЕСКОЕ ВКЛЮЧЕНИЕ НАРУЖНОГО ОСВЕЩЕНИЯ ВО ВРЕМЯ ДВИЖЕНИЯ

Включение или выключении этой функции осуществляется переключателем наружного освещения, указателей поворота и противотуманного света, если ЦЭБКС правильно конфигурирован.

При остановленном двигателе или на стоящем автомобиле с работающим двигателем, нажмите и удерживайте в нажатом положении выключатель «Auto» на торце рычага переключателя наружного освещения, указателей поворота и противотуманного света.

При смене состояния щиток приборов выдает звуковой сигнал и появляется соответствующее сообщение. С этого момента система работает в автоматическом режиме. Для возвращения в ручной режим управления выполните те же действия.

Регулировка света фар головного света с галогенной лампой

Регулируем с помощью этого способа только с галогенными лампами, с газоразрядными лампами нужно регулировать с помощью оптического стенда.

Проверяем давление воздуха в шинах.

Устанавливаем автомобиль перпендикулярно гладкой стене на расстоянии трех метров. На сиденье водителя должен быть помощник или груз массой 75 кг.

Размечаем экран на стене, как показано на рисунке. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране.

Расстояние «А» между линиями 1 и 2 должно быть равно расстоянию между центрами ламп ближнего света. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

Измеряем на вашем автомобиле высоту центров фар от земли. Это будет расстояние «h» на экране.

Устанавливаем регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.

Регулируем направление светового пятна для каждой фары в отдельности. Вторую фару прикрываем.

Открываем капот и, вращая регулировочные винты, регулируем положение светового пятна для каждой фары по горизонтали, а потом по вертикали.

Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Для доступа к регулировочному винту в горизонтальной плоскости используйте угловой шестигранный ключ на 6 мм, вводя его через люк в колесной арке

источник

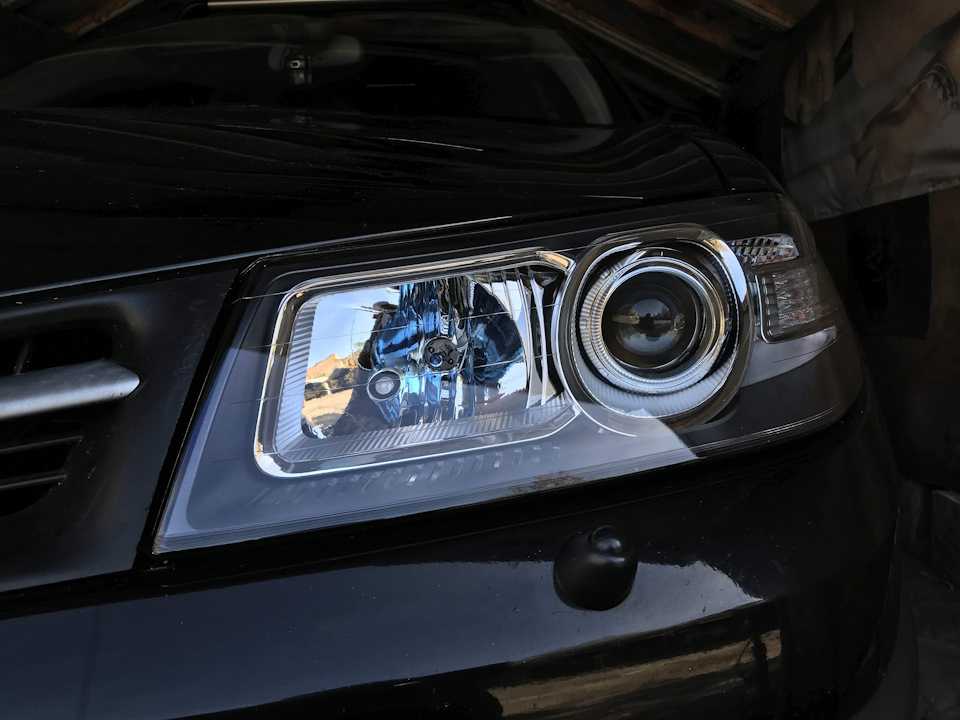

Как Снять Фару На Рено Меган 2

Если такое произошло по неосторожности, следует протереть стеклянную часть спиртом и сухой тряпочкой, перед установкой патрона в фару. Аналогично производится замена элемента ближнего света в правой головной блок-фаре

Только рулевое колесо следует вывернуть уже до упора вправо, чтобы открыть доступ к лючку на правом подкрылке

Аналогично производится замена элемента ближнего света в правой головной блок-фаре. Только рулевое колесо следует вывернуть уже до упора вправо, чтобы открыть доступ к лючку на правом подкрылке.

Даже при выходе из строя одной лампочки дневного света, замене подлежат оба элемента в левой и правой фаре. Это необходимо для обеспечения равномерности светового потока.

Что делать? Несколько вариантов на выбор. Бывалые автомобилисты по-разному решают данную делему. Некоторые образцы разбирают фару и чистят.
