Вентилятор печки ваз 2114 как снять: Как снять вентилятор печки для замены на ВАЗ-2114: видео, фото — Выкуп авто в Санкт-Петербурге, скупка автомобилей в любом состоянии в СПб срочно и дорого // РЕМАВТО

Содержание

Замена моторчика печки на ВАЗ 2114 видео инструкция

Содержание:

1 Механизм работы оборудования
2 Моторчик вентилятора шумит и дает сбои
3 Когда нужна замена моторчика ваз 2114
4 Как снять вентилятор с печки ваз 2114?
5 Что делать, если теплоотдача от печки низкая

Главное для пассажиров — чтобы в машине было тепло и комфортно. Эти условия может создать печка, предусмотренная в механизме авто. Она не даст пассажирам замерзнуть даже в лютые холода. Принцип действия отопительной системы в ваз идентичен. Машина и салон ее авто отапливается с помощью печки. Печка работает при помощи вентилятора, который расположен во внутренней части салона. Вентилятор способен работать в трехскоростном режиме.

Механизм работы оборудования

Вентилятор регулирует поток воздуха, который будет циркулировать в салоне авто. Он имеет несколько положений заслонок, которые могут быть направлены в сторону отапливания ног, стекла или пассажирскую часть салона.

В случае если система работает неполноценно, шумит, процесс отопления ваз 2114 сведена к нулю. Теплый воздух не попадает в салон, в результате чего салом машина остается холодный. Особенно данная неполадка заметна в холодное время года. Для того, чтобы разобраться в причинах необходимо знать как работает механизм действия отопительной системы:

1. Для подачи тепла в салон машины необходимо корректировать подачу теплового воздуха путем закрытия и открытия краника.
2. Путем данных действий происходит поступление охладительной жидкости в радиатор что способствует образованию тепла. Печка работает при максимальном показателе жидкости охлаждения при полностью нагретом моторчике, который составляет около ста градусов.

3. При переключении печки на разные скоростные режимы происходит регулирование скоростного вращения вентилятора.
4. В салоне авто имеются специальные перегородки с помощью которых можно проводить Основные первопричины поломки печки ваз 2114.

В случае возникновения неисправностей, причину следует искать в следующем:

Вышел из строя предохранитель;

Самая актуальная причина. Неисправный предохранитель работает неполноценно, что может стать основной причиной поломки всей системы отопления транспортного средства. Нередко причиной перегорания предохранителя является короткое замыкание. Для определения указанного недостатка придется полностью разобраться в работе предохранительной цепи.

Плохой контакт во внутренней части монтажного блока;

Плохой контакт монтажного блока

Основной причиной указанной неисправности считается окислевшаяся проводка. Решение проблемы имеется: достаточно пересмотреть провода, соединенные перед монтажным блоком и возможно потребуется замена.

Реле зажигания вышло из строя;

Происходит в результате залипания реле зажигания. Неприятность выявляется элементарно. В этом случае вентилятор работает неполноценно, шумит эффективность выражена только при полном прогреве двигателя. Для устранения указанной поломки необходима замена реле.

Неработоспособность скоростных режимов печки;

Обнаруживается при работе вентилятора на максимальном режиме, который шумит. В этом случае необходимо оценить работу резистора отопления. Если он пришел в негодность поможет замена. Такова уж конструкция отопительной системы. На 1-2 режиме оборудование работает при помощи добавочного резистора, и лишь 3 включается напрямую от аккумулятора.

Моторчик вентилятора шумит и дает сбои

Это говорит о неполадках в системе охлаждения вентилятора ваз 2114, но при условии, что вышеуказанные неприятности исправлены. Причиной неполадки моторчика могут с тать: выход оборудования из строя, или плохой контакт, который возникает в результате залипания щеток вентилятора;

Проблемы таятся в работе силового агрегата;

Это может быть в случае отсутствия питания на моторчике. Проблемы стоит искать в следующем:

1. Неудовлетворительном контакте на вентиляторе.
2. Залипании щетки двигателя.
3. Работоспособности моторчика.

Когда нужна замена моторчика ваз 2114

Причина выявлена. Остается действовать. Сегодня рынок предоставляет к вашим услугам великое множество вентиляторов. Их цена зависит не только от производителя, но и от качественных характеристик.

Отзывы автовладельцев свидетельствуют, что вентиляторы, приобретенные по средней цене, являются наиболее оптимальным вариантом.

Как снять вентилятор с печки ваз 2114?

Для этого необходимо знать где именно он находится. Вентилятор размещен в специальном контейнере, который находится в капоте транспортного средства в районе лобового стекла.

Для снятия вентилятора вам понадобится обыкновенная отвертка и элементарный набор ключей. Ознакомимся с пошаговым снятием вентилятора:

1. Следует найти плюс провода оборудования. Проведите его отсоединение;
2. Поскольку крышка кожуха закреплена винтами, проведите их полное отсоединение;
3. Снимите кожух, и открутите винты;
4. Открутите винты, которыми закреплены решетки воздухопритока;
5. Снимите моторчик ваз 2114, для этого придется его немного придвинуть на себя и приподнять;
6. После снятия моторчика, поверните его на 90 градусов. Это необходимо для его вынимания из кожуха и его снятия.

Что делать, если теплоотдача от печки низкая

Открутите от бока пассажирской торпеды. Внимательно осмотрите шланги, отходящие от печки. Оцените степень их нагрева. Если они холодные, это говорит о том, что они забились, и их необходимо прочистить. После их очистки позаботьтесь о контроле двигателя по датчику.

Что делать, если замена не дала результатов, и моторчик все равно отказывается работать?

Во избежание непредвиденных ситуаций, лучшим выходом их ситуации станет обращение в автосервис.

Где находится вентилятор печки ваз 2114

Содержание

Схема вентилятора печки ВАЗ 2114, 2115, 2113.
Причины по которым не работает моторчик печки ВАЗ 2114, 2115, 2113.
- Механические причины по которым не работает вентилятор печки ВАЗ 2114, 2115, 2113.
- Проблемы вентилятора печки с электрической части.
  - Предохранитель.
  - Переключатель скоростей вентилятора печки.
  - Дополнительные резисторы.
  - Моторчик печки ВАЗ 2114, 2115, 2113.
Причины отказа
Как снять устройство
Диагностика
Как снять вентилятор печки на ВАЗ-2114

Здравствуйте. Если Вы в лютый мороз или в жаркий летний день завели машину, а вентилятор печки на ВАЗ 2114 перестал работать и не дует — не расстраивайтесь, так как эту проблему можно быстро решить прочитав данную статью. Для того, чтобы понять причины по которым может не работать вентилятор печки, давайте сначала рассмотрим электрическую схему подключения мотора печки.

Схема вентилятора печки ВАЗ 2114, 2115, 2113.

И так, вот список всех составляющих схемы:

Монтажный блок (он же блок предохранителей).
Замок зажигания.
Реле разгрузки замка зажигания.
Переключатель скоростей вентилятора печки.
Дополнительные резисторы.
Мотор печки.
Выключатель обогрева заднего стекла с контрольной лампой.
Нагревательный элемент обогрева заднего стекла.

Схема работает следующим образом. При повороте ключа в замке зажигания (2) включается его разгрузочное реле (3). С разгрузочного реле подаётся питание предохранитель f7 в монтажном блоке (1). После предохранителя питание идёт на выключатель обогрева заднего стекла (7) и переключатель скоростей вентилятора (4), который распределяет на какой из резисторов (5) дальше пойдёт питание. Выход 1 с переключателя (4) соответствует самой медленной скорости обдува, а выход

3 идёт на прямую к моторчику печки (6), т.

е. самая высокая скорость обдува.

Причины по которым не работает моторчик печки ВАЗ 2114, 2115, 2113.

Причины по которым свежий поток холодного воздуха летом или горячая струя зимой не идёт из воздуховодов вашего ВАЗ 2113, 2114, 2115, могут быть двух видов:

Рассмотрим их более подробно.

Механические причины по которым не работает вентилятор печки ВАЗ 2114, 2115, 2113.

В первую очередь к механическим причинам относится засорение воздуховода.

Как видно на фото, листья, ветки и прочий мусор попадают под кожух и забивают воздуховод моторчика печки. Мусор может попасть и в саму секцию с лопастями и заклинить вентилятор печки. Обычно перед этим из под копотного пространства доносится свист или скрежет.

К механическим причинам неработоспособности мотора печки можно отнести заклинивание лопостей в следствии неправильной установки корпуса вентилятора печки. При снятии моторчика печки часто повреждаются защёлки фиксирующие две части корпуса. И если эти части между собой крепко не зафиксированы, то между ними будет щель и поток воздуха, который должен идти в салон, будет попадать в эту щель. Так же части корпуса могут вообще клинить лопости моторчика, тогда он вообще не будет крутиться.

Проблемы вентилятора печки с электрической части.

В этом разделе рассмотрим цепь до вентилятора печки ВАЗ по составляющим.

Предохранитель.

Пойдём по схеме данной в начале поста. Если у Вас не работает вентилятор отопителя вместе с подогревом заднего стекла, то дело 100% в предохранителе. Проверяйте предохранитель f7 в монтажном блоке, если он в порядке, то ищите мультиметром приходит ли на него плюс с реле разгрузки замка зажигания. Для этого при включённом зажигании один щуп мультиметра помещаем на предохранитель а другой на кузов авто. Если всё в порядке, смотрим цепь от предохранителя до переключателя скоростей и выключателя подогрева.

Переключатель скоростей вентилятора печки.

С предохранителем разобрались — идём дальше. А дальше у нас переключатель скоростей мотора печки. Для его проверки снимаем с него разъём. На разъёме три входа рядом и один расположен, как бы отдельно от них. Замыкаем проводом любой из этих трёх входов с тем, который стоит отдельно. Если моторчик заработал, то всему виной переключатель скоростей, если нет — капаем дальше.

Дополнительные резисторы.

Если вентилятор работает, но только на третьей (самой быстрой) скорости, то тут всему виной дополнительные резисторы. На третьем режиме питание подаётся напрямую на вентилятор обходя дополнительные резисторы, поэтому на других режимах он не работает.

Моторчик печки ВАЗ 2114, 2115, 2113.

Если проверка всех перечисленных выше узлов, показала их работоспособность — причина в самом моторчике печки. Скорее всего он сгорел или у него плохая масса. Для проверки снимаем его (как это сделать читайте тут) и подключаем напрямую к аккумулятору (чёрный провод, прикрученный к кузову — минус). Если работает — плохая масса. Не работает — меняем моторчик.

От качества работы отопительной системы зависит удобство эксплуатации автомобиля в холодное время года. Поэтому ее обязательно необходимо поддерживать в исправном состоянии. Но увы, никто не застрахован от отказов, и нужно быть готовым к любым проблемам. Например, в один прекрасный день вы можете услышать подозрительные звуки вентилятора отопителя либо же не услышать их вообще. Вполне возможно, что настало время поменять моторчик, но для того, чтобы это сделать, сначала нужно до него добраться. Сегодня поговорим о том, как снять вентилятор печки на ВАЗ-2114 и почему он может ломаться.

Причины отказа

Если у вас не работает отопитель, а моторчик не подает признаков жизни, обязательно нужно заглянуть в систему и выяснить, что же там не так. Однако сначала вы должны четко понимать, по каким причинам мог произойти отказ, и можно ли отремонтировать моторчик. Рассмотрим основные неполадки.

Отказ предохранителя. Если где-то в цепи случилось короткое замыкание – предохранитель спасет вентилятор от порчи. Заменить его совершенно нетрудно и не нужно покупать новое устройство. Однако также важно выяснить, где именно в цепи произошло замыкание, по какой причине. Если вы не решите эту проблему – следующий установленный предохранитель перегорит точно так же.

Плохой контакт в монтажном блоке. Данная неисправность встречается на самых различных автомобилях, и ВАЗ-2114 не является исключением. Скорее всего, произошло окисление.
Проблемы с реле зажигания. Моторчик включается только после прогрева автомобиля. При возникновении подобных проблем следует проверить реле, которое, скорее всего, залипает. Замените его и проверьте, работает ли отопление.
Работа отопления только на третьей скорости. Особенностью цепи питания вентилятора является прямое подключение только на 3-й скорости, остальные режимы подключаются через резистор. Если вы столкнулись с подобными неприятностями, значит, пришло время замены резистора.

Перечисленный перечень «болезней» далеко не полон.

Существуют и другие неисправности вентилятора, но останавливаться на них подробно мы уже не будем.

Далее поговорим о том, как произвести демонтаж детали для ремонта или замены.

Как снять устройство

Процедура демонтажа не так трудна, как кажется. Хотя потратить на нее время однозначно придется. Разберем пошаговую инструкцию, которая поможет вам быстро снять вентилятор и устранить любую неисправность системы.

Открываем капот и убираем пластиковую накладку. Для этого необходимо скрутить ее крепеж, после чего аккуратно устранить.
Затем наступает время уплотнительной резинки на капоте. Ее также следует убрать.
Перед вами виднеется корпус отопителя – последнее препятствие перед заветной целью. Его также нужно убрать. Снимая его, будьте осторожны и не повредите его.
Теперь вы уже видите вентилятор и крепежные элементы, на которых он держится. Первый шаг перед снятием устройства – скручивание двух болтов.
Вернитесь в салон автомобиля и найдите под приборной панелью кабель питания на «плюс». Отключите его. Следующим в очереди будет кабель на «минус». Он закрепляется при помощи специальной гайки, которую следует скрутить.

Больше препятствий уже не остается. Теперь нужно снять вентилятор. Обратите внимание, это делается с правой стороны и под небольшим углом. Как видите, ничего сложного в данной процедуре нет. Нужно лишь немного времени и внимательности. Если какие-либо моменты остались вам непонятны – вы можете воспользоваться видеоинструкцией на нашем сайте.

Тёплый салон — залог хорошего и комфортного передвижения на автомобиле. Неработающая печка может не только доставить дискомфорт, но и стать аргументом против дальнейшего передвижения на автомобиле вообще. Одно дело, когда вы пришли в гараж, заметили неработающий отопитель и отказались на время поломки от дальнейших перемещений на автомобиле, но вот если эта поломка застигла вас в дороге, до ближайшего сервиса далеко, а ехать на машине с неработающим отопителем салона не представляется возможным, т. к. лобовое стекло покрывается инеем и дальнейшее перемещение становится аварийно опасным.

Тогда остаётся либо перевозка автомобиля при помощи эвакуатора, либо попытаться починить своими руками.

Диагностика

Первоочерёдной задачей стоит выявление причины поломки и оценка собственных возможностей в конкретной ситуации.

Начнём с простого и перейдём к более сложному:

Проверяем предохранитель (F-7 с напряжением 30 А), который отвечает не только за систему обогрева, но и за работу: прикуривателя, обогрева зеркал, подсветки бардачка, омывателя фар. Поэтому при перегорании этого предохранителя отказываются работать все вышеперечисленные приборы. Если он исправен, движемся дальше по цепи.
Включаем зажигание автомобиля и переключаем регулятор скорости в положение 1, 2, 3 по порядку. Если ни на одном из этих положений вентилятор не заработал, движемся дальше.
- Если же электродвигатель не подаёт признаков жизни при первом и втором положении переключателя скоростей, а на третьем положении заработал (питание вентилятора на первой и второй скорости осуществляется через резистор, а при третьей скорости ток поступает прямо на электродвигатель), проблема заключается в резисторе либо в самом переключателе.
- Если электродвигатель отопителя включается после прогрева двигателя автомобиля, то проблема заключается в неисправном реле зажигания. Решается заменой реле.
- Если электродвигатель отопителя отказывается работать при любых режимах, остаётся одна неисправность — это сам моторчик печки.

Для окончательного вердикта подадим «+» напрямую на моторчик, сняв для этого клемму плюсового провода с моторчика. Если мотор не ожил, последнее, что можно попробовать — это попробовать зачистить место под креплением массы на электродвигателе. Нередко это место окисляется и контакт ослабевает.

Как снять вентилятор печки на ВАЗ-2114

Если ничего из вышеперечисленного не принесло успехов, значит, будем снимать электродвигатель печки, для этого понадобится отвёртка и маленький набор ключей.

Отсоединяем клеммы с аккумулятора.

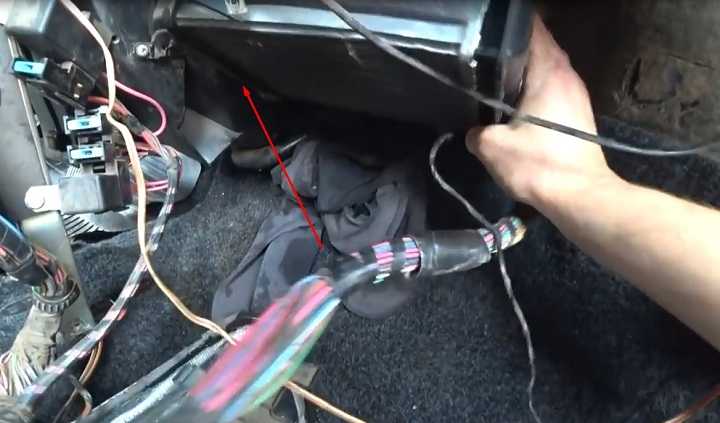

В салоне под приборной панелью расположена плюсовая клемма и минусовая клемма, их необходимо разъединить.
Далее, перемещаемся в подкапотное пространство ВАЗ-2114, крышку кожуха вентилятора можно снять после откручивания четырёх винтов крепления.
После открытия кожуха необходимо выкрутить два винта, что фиксируют вентилятор.
Далее, выкручиваем винты, которыми к корпусу перед ветровым стеклом прикреплены решётки воздухопритока. Снимаем их.
Далее, снимаем электромоторчик печки, т. к. все его крепления уже демонтированы. Вентилятор надет на зацеп, расположенный на корпусе — подвиньте его на себя и приподнимите.
После снятия корпуса вентилятора с зацепа необходимо провернуть его на 90 градусов, чтобы вынуть его из кожуха, или разобрать корпус отопителя для удобного выема.
Отсоединяем моторчик с крыльчаткой от кожуха.
Снимаем крыльчатку с мотора.
Дальнейших вариантов несколько: либо поменять электродвигатель на новый, либо пробуем вернуть к жизни старый (если это целесообразно, например, заменив щётки. Если пробита обмотка или проблемы с якорем, то лучше заменить весь моторчик).
Далее, собираем всё в обратной последовательности, убрав весь мусор из шахты отопителя.

После проделанной работы наслаждаемся шуршанием мотора отопителя, теплотой и комфортом своего автомобиля. Эти нехитрые советы помогут сэкономить деньги и продолжить запланированную поездку.

Ремонт вентилятора отопителя. ВАЗ 2108, 2109, 21099, 2113, 2114, 2115

Если на вашей машине не работает вентилятор отопителя, то это, независимо от времени года, беда! Стекла автомобиля запотевают даже от дыхания водителя, но особенно — пассажиров, которые что-то отпраздновали. А непрозрачные стекла — это непосредственная угроза безопасности. Короче говоря, неполадки в вентиляторе нужно устранять немедленно.

Сегодня у нас в мастерской ВАЗ-2109. Хозяина беспокоит треск, всякий раз сопровождающий включение вентилятора «печки». Чтобы найти причину, узел придется снять. Работать будем «на земле». Специальный инструмент не потребуется.

Внимание! Вначале, как обычно, отключаем аккумуляторную батарею.


Крестообразной отверткой отворачиваем четыре самореза и снимаем защитный кожух, разведя в стороны его боковые стенки.	Этой же отверткой отворачиваем два винта крепления вентилятора. Третью опору — пластмассовый выступ — освобождаем, сдвинув узел вперед.

Внутри салона вынимаем из разъема плюсовый провод и освобождаем минусовый, закрепленный на шпильке отопителя гайкой «на 10».

Не поддавайтесь соблазну воспользоваться кусачками. Появившиеся при сборке скрутки не добавят надежности.


Поддев отверткой резиновую втулку, извлекаем оба провода наружу.	Вынимаем вентилятор из короба воздухопритока.

Операция сродни головоломке, ибо извлечь вентилятор можно лишь в определенном положении. В безвыходной ситуации «коридор» можно немного расширить, оттянув переднюю стенку короба руками.

А вот и дефект! Треск издавали застрявшие в крыльчатке прошлогодние листья (кроме тех, что уже успели высохнуть и рассыпаться в прах).

И все же не стоит «перекрывать кислород», зашторивая воздухозаборник колготками — вентилятор и так едва справляется со своими обязанностями.

Воспользовавшись случаем, смажем подшипники электродвигателя. Для этого:

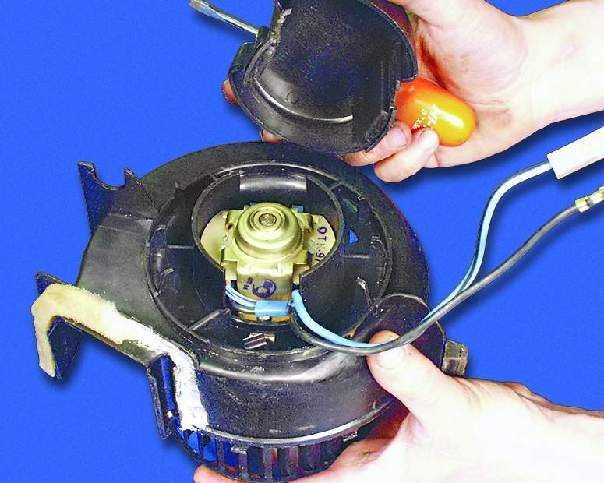

поддев отверткой пластмассовые застежки…	…»располовиниваем» корпус.

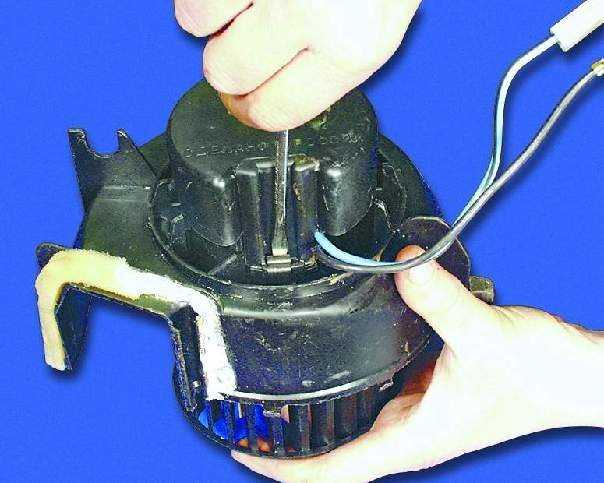

Съемником (или иным подручным инструментом) удаляем стальное стопорное кольцо.	Снимаем крыльчатку с вала электродвигателя.

Если она не поддается, попытайтесь аккуратно выбить вал легкими ударами молотка через выколотку. Помощник (на снимке не показан) при этом должен удерживать крыльчатку на весу, одновременно страхуя электродвигатель от падения.	Поддев отверткой две пружинные скобки…

…снимаем крышку электродвигателя и извлекаем его из корпуса.

Теперь оба подшипника доступны для смазки.

Сборку проводим в обратной последовательности.

Евгений БОРИСЕНКОВ. Технический центр ЗР «Крестовский»

Источник: Журнал «За рулем»

Просмотров: 63129, Автор root

ваз 2114 печка дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ваз 2114 своими руками, снятие печки ваз 2114. не греет печка ваз 2114

К сожалению, система отопления отечественного автопрома оставляет желать лучшего. Этот вопрос особенно актуален зимой. Так как недостаток не только неприятный, но и вредный для здоровья. Кроме того, при неисправной системе обогрева стекол замерзает, покрывается льдом и в анемии. В таких условиях видимость на дороге незначительна.

Устройство печки 2114.

Основные элементы системы отопления:

Вентилятор.
Резистор, контролирующий мощность функции двигателя вентилятора.
Краник.
Демпферы, которыми подается воздух в салон.
Радиатор.
Переключатель положения питания.

При исправном функционировании системы в радиаторе отопителя, ОЖ через кран печки. Водитель самостоятельно контролирует температуру воздуха, поступающего в кабину при открытии и закрытии крана. За счет кулера создается тепло, которое достигает радиатора. Если двигатель прогрет, температура охлаждающей жидкости вырастает до 95 градусов.

Отопитель имеет три режима работы, от которых зависит скорость вращения вентилятора. Последняя управляется водителем самостоятельно через позиционный переключатель. В зависимости от положения крана в кабину дует теплый или холодный воздух. Направляющие воздушные заслонки. Регулировка заслонки отопителя производится вручную.

Печка ВАЗ 2114 вызывает неисправность

Для отопителя ВАЗ 2114 характерны такие неисправности:

Течь в радиаторе.
Точность воздуховодов.
Радиатор забит.
Находится один из шлангов самолета.
Неисправен моторчик печки.
Неисправен резистор.

Как заменить радиатор печки 2114

Для замены радиатора печки потребуются следующие инструменты:

Новый радиатор.
Пустой контейнер.
Гаечные ключи.
Набор отверток.

Заказ работ:

Сначала слейте охлаждающую жидкость, которая затем будет заменена. Затем переместитесь в салон и открутите винты, расположенные под пластиковой заглушкой (см. фото).
Далее освободите лючок прибора от крепления — он держится на саморезе. Непосредственно сам щит пока не нужен.
Снимите катушку рулевой колонки, открутив крепление снизу.
Теперь делаем разъем идущий на прикуриватель.
Затем демонтируйте радио. Как правило, его удаление проходит без проблем, главное отсоединить все штекеры. Их рекомендуется подписать или отметить.
После выполнения этих операций у вас появится доступ к пластиковой консоли — открутите винты с обеих сторон, они расположены симметрично.

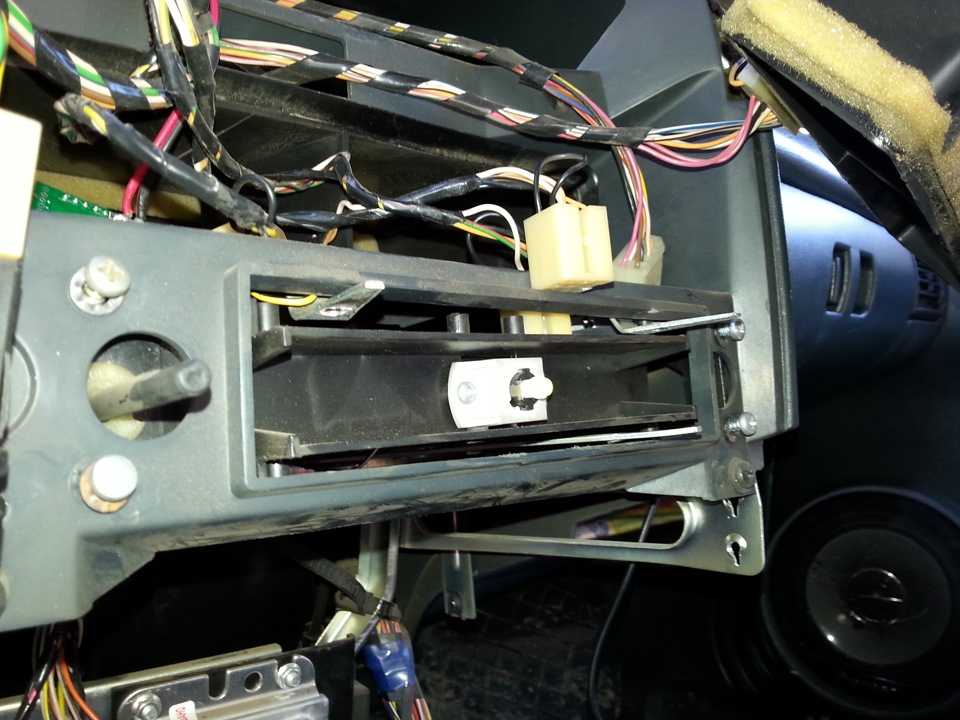

Далее снимаем переключатель вентилятора печки и регулировочные флажки.
На этом этапе можно отсоединить центральную консоль от торпеды. Затем снимите клеммы со всех кнопок и вилки. Далее демонтируем диагностический разъем, который держит саморез. Вытаскиваю из салона центральную консоль.
Удалите два винта, удерживающие металлическую основу (как на фото).
Следующим этапом будет снятие креплений торпеды расположенных с обеих сторон.
Железная основа также имеет крепления, которые необходимо открутить.
Теперь, когда железная конструкция свободна, ее можно снять, предварительно вытащив компьютер. Немного приподнимите панель приборов и подставьте дерево. Так вы получите доступ к радиатору.
Радиатор печки крепится хомутами — снимите их.
Слейте всю охлаждающую жидкость и замените радиатор.

Замена моторчика печки 2114

Заказ работ:

Демонтаж электрической цепи, отсоединение минуса от аккумулятора.
Под панелью приборов отсоединить плюсовой провод мотора.
В моторном отсеке откручиваем два болта крепления кожуха печки.
Отсоедините «Массу» — открутите болт крепления провода.
Открутить два болта крепления вентилятора к корпусу отопителя.
Снимите решетку воздуховода.
Берем мотор из зацепления, прижимая его к себе.
Поверните элемент на 90 градусов и снимите корпус.
Сборка производится в обратном порядке. Обратите внимание на фиксацию силовых контактов, во избежание пересборки узла.

Регулировка заслонки печки ВАЗ 2114

Порядок работ:

Снимите скобу, удерживающую кожух троса на корпусе печи.
Слева есть желтый рычаг, который сделан из оцинковки.
Возьмите этот рычаг на себя, в сторону салона автомобиля. В таком положении он считается максимально открытым.
Натяните трос и отрегулируйте его длину. Правильной является настройка, когда при правильном положении длинного рычага, расположенного на блоке рычагов, регулируемое устройство будет находиться в максимально открытом положении.
Настройка положения троса, закрепите его, закрепите.

Замена добавочного резистора печки ВАЗ 2114

Для регулировки скорости работы печки на ВАЗ 2114 есть дополнительный резистор. Резистор имеет две спирали сопротивлением 0,82 и 0,23 Ом. При включении нагревателя ток проходит по двум спиралям. При включении второй скорости ток пойдет по одной спирали с сопротивлением 0,23 Ом. А при включении третьего режима ток пойдет мимо резистора. Дополнительный резистор находится под педалью газа.

Резистор, как правило, не требует ремонта. Часто он ломается в результате подгорания контактов. В этом случае необходимо зачистить контакты. Также можно установить блок.

Замена резистора:

Сначала снимите левую облицовку консоли приборной панели.
Отсоедините от дополнительного провода резистор.
Открутить винты крепления дополнительного резистора.
Снимите дополнительный резистор.
Посмотрите на спирали целостности.
С помощью мультиметра проверьте резак на обрывах.
Если есть обрывы, замените резистор.
Установка резистора выполняется в обратном порядке.

Сопутствующие материалы

Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ваз 2110 своими руками
Как подчинить машину. Как поставить домкрат. Виды домкратов для автомобилей.
Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109 Карбюратор, Блок предохранителей ВАЗ 2109 Форсунка, Старый Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109
Катализатор выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на самолёте
Печка дует холодным воздухом ваз 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
Как узнать владельца автомобиля по номеру его машины, проверить машину по номеру машины ГИБДД, проверить машину по госномеру машины бесплатно
Как выбрать б/у шины, Полезные советы
Зимняя автомобильная дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли машину зимой
Зимой машина плохо заводится. Как сделать машину зимой, нужно ли прогревать машину зимой, полезные советы
Машины экономного расхода топлива, самый экономичный расход автомобиля
Марки шин для легковых автомобилей, маркировка автомобильных шин, остаточный протектор легковых шин, как подобрать шину по марке автомобиля, рисунок протектора автомобильной шины
Рабочая эксплуатация коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка пежо 206 Неисправность, ремонт задней балки пежо 206
Дизельное топливо зимой, присадка к дизтопливу зимой, как выбрать лучшую дизтопливо
Дизель зимой не заводится. Как завести дизель зимой, подогрев дизеля зимой.
Японские шины бриджстоун, зимние шипованные шины бриджстоун, марка шин бриджстоун
Расшифровка маркировки шин для легковых автомобилей, маркировка дисков, как правильно подобрать шины на диски
Дизель зимой, запуск дизеля зимой, какое масло заливать в дизель зимой, полезные советы
Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля в порядке
Восстановленные шины, шина автобуса, восстановленный протектор шины, можно ли их использовать
Выбираем зимнюю резину, какая зимняя резина, какое давление в зимней резине нужно маркировать на зимней резине, как правильно выбрать зимнюю резину, лучшая зимняя резина 2019
Рейка рулевая рейка, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
Бескамерные автомобильные шины, комплект для ремонта бескамерных шин, ремонт бескамерной шины своими руками
Русские шины, Русские шины Зимние, Всесезонные российские шины, Воронежские шины АМТЕЛ, Шины «Матадор Омск Шина», Кама-шины автобус мирового уровня
Как открыть машину без ключа. Потерял ключ от машины что делать, ключ от машины в машине
Бесшумные шины, тихая зимняя резина, тихий шипованный автобус, какие шины выбрать, обзор шин
Шины и безопасность, безопасность автобуса, почему необходимо постоянно следить за шинами автомобиля
Правила безопасного вождения автомобиля в дождь и слякоть, безопасное вождение автомобиля для начинающих
Преобразователь ржавчины какой лучше для автомобилей, преобразователи ржавчины выбрать как использовать преобразователь ржавчины, профессионалы
Полировка кузова автомобиля своими руками, как выбрать полировальную пасту, полезные советы
Долговечность двигателя, ресурс двигателя, как продлить срок службы двигателя
Стук в машине. Стук при движении автомобиля. Что может стучать в машине. Как определить причину стука.
Автомобиль с АБС, что такое автомобиль с АБС, неисправность системы АБС, диагностика АБС
Обгон автомобиля когда можно начинать обгон автомобиля, правила ПДД
Топливный насос ваз 2110, схема азс ваз 2110, устройство бензонасоса ваз 2110, ремонт азс ваз 2110,
Автомобильные антенны для радио, автомобильное антенное устройство, автомобильная антенна своими руками
Передняя подвеска Калина, устройство передней подвески Калины, стук в передней подвеске Калины, ремонт передней подвески Калины
Масло амортизатора, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
Неисправности сцепления, задевает сцепление, причины неисправности сцепления, как устранить
Виконт вентилятора, спецодежда вентилятора, неисправность вентилятора, ремонт вентилятора

Иногда не работает печка ВАЗ 2114.

Не работает печка ВАЗ, что делать

Замерзаю в своей Самаре или почему печка на ВАЗ 2114 не работает и не греет? Актуальность данной темы как никогда вовремя, за окном разгар зимы и холодов, а в машине не у всех тепло. Эта проблема характерна не только для подержанных, но и для новых автомобилей. Здесь играет роль фактор некачественной сборки, а не заводской брак детали.

Если такая поломка произошла, то ее можно устранить своими силами, но не все об этом знают, а гнать в сервис иногда нет ни денег, ни времени. Чтобы помочь многим автовладельцам быстро устранить причину поломки, рассмотрим в приведенной ниже статье рекомендацию по системе отопления.

Общие причины

Печка на ВАЗ 2114 не работает и не греет, тогда узнайте причину из списка ниже и устраните неисправность :

Список конечно не исчерпывающий, но в нем перечислены самые основные, чтобы водитель мог сразу сориентироваться и приступить к поиску. Возможны ситуации, когда ни один из вышеперечисленных пунктов не сработает, хотя это маловероятно.

Для автомобилей ВАЗ эта проблема наиболее характерна, в отличие от иномарок. Но тем не менее, с этим можно спокойно разобраться и не допустить возобновления в будущем.

14.01.2013

Не работает отопитель салона (печка) — одна из тех проблем, с которыми связан каждый владелец самара. Эта проблема особенно актуальна в зимний период времени.

Ехать в мороз с неработающей печкой очень не хочется, да и к тому же это очень опасно: выдыхая в машине влажный воздух, из салона на лобовом стекле образуется ледяная корка.

Как работает печка (кабинный обогреватель)?

Печка в ВАЗ 2114 и в других самарских моделях работает по классическому принципу:

Кран отопителя. Регулируя температуру подачи воздуха, открываем или закрываем кран отопителя.
Радиатор отопителя. Через краник отопителя охлаждающая жидкость поступает в радиатор печки, за счет чего создается тепло, т. к. температура охлаждающей жидкости на прогретом двигателе около 95 градусов.
Режим работы вентилятора. Включая печку в разных скоростных режимах (у нас их 3), регулируем скорость вентилятора печки, который дует теплым или холодным воздухом в зависимости от положения крана.
Воздушные заслонки. Регулируя заслонки подачи воздуха на панелях, мы направляем потоки воздуха в нужные нам места.

Узнав принцип работы печки, вы уже можете догадаться, где кроется неисправность в вашем автомобиле.

Почему не работает духовка?

Основными причинами неработающего отопителя (печки) могут быть совершенно разные узлы автомобиля: от электрики (плохой контакт на массу) до неработающей помпы.

Владельцам автомобилей ВАЗ 2114 иногда приходится сталкиваться с проблемой неисправности отопителя. Наибольшие неудобства эта поломка доставляет зимой – в салоне становится очень холодно, а лобовое стекло покрывается ледяной коркой, закрывающей обзор. Если не работает ТЭН, в первую очередь необходимо найти причину неисправности. Подробнее об этом далее в статье.

Рычаг заслонки управления (1), кожух левого отопителя (2), шток заслонки обогревателя ног (3), прокладка радиатора (4), радиатор (5), прокладка отопителя (6), электродвигатель (7), кожухи вентиляторов ( 8), крыльчатка вентилятора (9), заслонка обогрева лобового стекла (10), воздуховод обогрева лобового стекла (11), воздуховод бокового сопла (12), сопло бокового (13), звено заслонки обогрева лобового стекла (14), центральное сопло (15 ), заслонка обогрева ног (16), крышка отопителя правая (17), ручка управления отопителем (18), тяга управления краном (19), тяга заслонки управления отопителем (20), ручка управления заслонкой обогрева лобового стекла (21), заслонка обогрева ног ручка управления (22), кронштейн рычага управления (23), кронштейн крепления крышки печки (24), воздуховод внутренней вентиляции (25), окно подачи воздуха к ногам водителя (26), заслонка управления отопителем (27), ручка заслонки грелки для ног (28).

Печка дует холодным воздухом ВАЗ 2114, причины

Забит или некачественный радиатор печки.
Двигатель отопителя не работает.
Неисправен кран отопителя.
Наличие воздушной пробки в системе охлаждения двигателя.
Пробита прокладка ГБЦ.
Недостаточный уровень антифриза в радиаторе.
Блок управления отопителем неисправен.
Водяной насос не обеспечивает требуемой циркуляции.
Неисправен термостат.

Неисправен термостат ВАЗ 2114, как починить

При неисправности термостата тосол постоянно гоняет по системе, из-за чего не греет, а печка не греет или дует слегка теплым воздухом .

Для решения проблемы следует проверить состояние термостата и при необходимости заменить его.

Термостат воздушной пробки как снять

Также проблема может заключаться в воздушной пробке. Может появиться, если после остановки силового агрегата в процессе охлаждения антифриза в верхнюю секцию радиатора охлаждения будет поступать воздух, после чего он будет двигаться к термостату. При последующем запуске двигателя с помощью водяного насоса воздух поступает в радиатор отопителя (при этом из воздуховодов дует холодный воздух).

Для снятия воздушной пробки следует скинуть патрубок, идущий к отопителю, а затем долить в него охлаждающую жидкость доверху. Уровень антифриза в системе должен быть не ниже отметки «максимум» или на сантиметр выше этой отметки. При недостатке жидкости обогреватель дует не самым теплым воздухом.

Не работает насос ваз 2114, что делать

Если печка на холостом ходу дует холодным, причиной этого может быть выход из строя насоса. Насос не обеспечивает требуемой циркуляции антифриза в системе. Подобные проблемы могут сопровождаться нехваткой антифриза. При замене помпы стоит обратить внимание на дюралюминиевые изделия Белмаг.

Ранее распространенные насосы HEPU часто подделывают, поэтому их лучше не покупать.

забит радиатор как почистить

Иногда радиатор отопителя сильно засоряется. Единственным выходом в этом случае является снятие запчасти с последующей очисткой и продувкой, либо замена. Как правило, после этого печка греется как новая. Некоторые водители при замене радиатора печки приобретают продукцию украинского производства. Такие радиаторы отличаются низкой теплоотдачей в салон, что обусловлено их конструктивными особенностями. Стоит отметить, что опытные владельцы автомобилей ВАЗ советуют покупать только радиаторы марки ДААЗ, так как с ними печка лучше прогревается.

Дует холодный воздух из-за того, что не работает кран печки 2114, как это исправить (пошаговая инструкция)

Не редко печка ВАЗ 2114 отказывается работать в результате неисправности крана. Так что, если ваш обогреватель дует холодным, стоит попробовать подтянуть специальный тросик. Добраться до него можно со стороны педалей. Трос необходимо захватить пассатижами и слегка натянуть, увеличивая натяжение. Если кран отопителя не открывается и в этом случае, вполне возможно, что он закис и его следует заменить. Не тяните слишком сильно, иначе вы можете оторвать его, что приведет к утечке охлаждающей жидкости в салон.

Из-за неисправного крана обогреватель перестает подавать горячий воздух. Кран также необходимо заменить, если есть подтеки. Это влечет за собой появление жирного налета на внутренних поверхностях. автомобильного стекла, образование мокрых пятен на полу, а также появление в салоне характерного запаха тосола или тосола. При сильных протечках первым начинает намокать ковер под передним пассажирским сиденьем, поэтому опытные автовладельцы ВАЗ рекомендуют систематически осматривать это место.

Исправить ситуацию поможет только замена крана отопителя, для чего необходимо выполнить следующие действия:

Выкрутить на блоке двигателя сливные пробки и слить весь антифриз.
Почистите шпильки на кране железной щеткой и смочите их WD-40, что облегчит откручивание и даст возможность ничего не сломать. Если штифт сломается, ремонт будет намного сложнее.
Снимаем хомуты на патрубках, предварительно вскрыв их, и сливаем остатки охлаждающей жидкости.
Далее необходимо открутить боковую обшивку в салоне и разжать хомуты на патрубках, которые идут к радиатору отопителя. Когда вы доберетесь сюда, форсунки можно будет заменить.
Накидным ключом открутить гайки, удерживающие кран под автомобилем.
Вынимаем кран в слона, отсоединяем трос с пружинным креплением, после чего устанавливаем новый кран.
Собираем все элементы.

Сгорел предохранитель печки ВАЗ 2114, причины

Перегоревший предохранитель — одна из самых неприятных и простых неисправностей. Простая, потому что заменить предохранитель в состоянии каждый автомобилист, а неприятная, потому что бывает очень сложно диагностировать, почему он перегорел. Обычно предохранители перегорают в результате короткого замыкания в проводке. На ВАЗ 2114 за отопитель отвечает предохранитель F7 на 30 ампер. Также от него зависит прикуриватель, обогрев заднего стекла, электродвигатель омывателя фар и освещение перчаточного ящика. Соответственно, все эти узлы не будут работать вместе с отопителем.

Дует холодный воздух из-за проблемы с выключателем, как проверить и устранить проблему

Для проверки выключателя отопителя вам понадобится простая 12-вольтовая лампа с двумя проводами. Снимаем центральную часть панели приборов и делаем следующее:

Включаем зажигание.
Замыкаем минусовой контакт лампы на массу.
Далее поочередно подключаем плюсовой контакт к выходам 1, 2, 3 на дополнительном резисторе.

Выключатель считается исправным, если при этом загорается лампа. В противном случае проблема может заключаться в обрыве цепи или перегоревшем предохранителе. Если не работает только третья скорость, замените добавочный резистор.

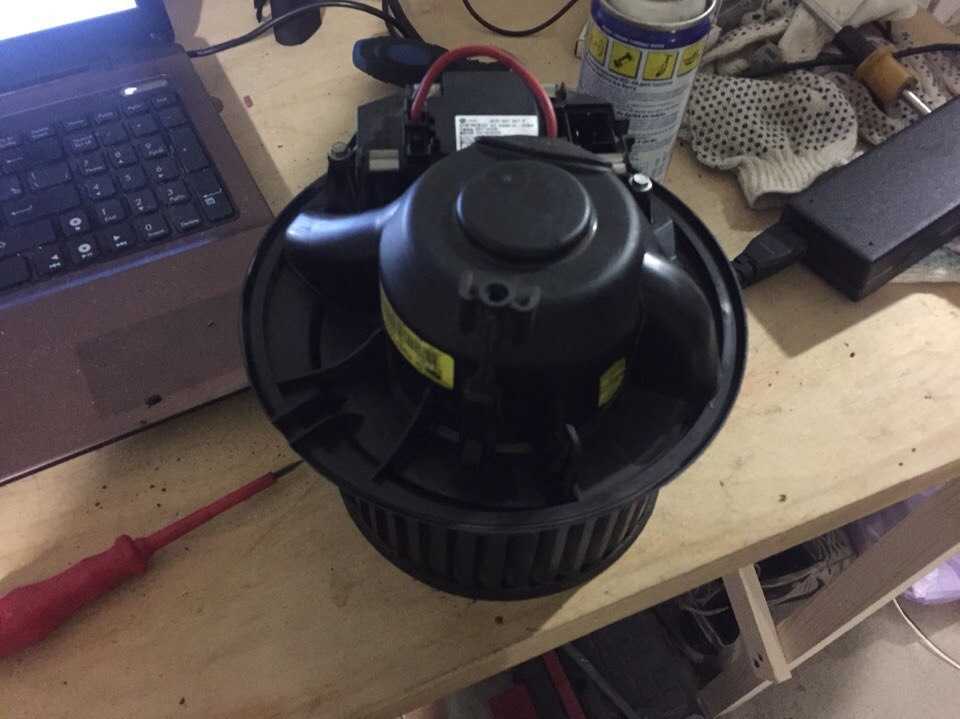

Сгорел моторчик печки ваз 2114, как заменить

Со временем может сгореть моторчик отопителя, однако, прежде чем приступать к его замене, следует проверить на целостность все предохранители, а также реле зажигания и реле температуры режим обогревателя. Если с ними все в порядке, то проблема в моторе. Замените его, предварительно разобрав и демонтировав приборную панель. Также необходимо слить антифриз из системы и перекрыть кран печки. Сняв все трубы, вынимаем старую печь и устанавливаем новую.

Как видите, устройство обогревателя довольно простое. Причин, по которым может не работать печка ВАЗ 2114, множество. В этой статье мы рассмотрели самые распространенные из них.

Какое же это наслаждение, когда ныряешь в свою Ладушку с мороза, с мороза, а через пять минут чувствуешь, что начинаешь оттаивать, согреваться. Воздух в салоне постепенно нагревается, и можно снять теплую плотную куртку, пальто, сковывающие движения.

Печь может не работать по многим причинам.

Но может случиться так, что крутишь ручку на панели, а нужного тепла нет. Остановилась, гонит холодный воздух в салон, либо ничего не гонит. Можно ли решить эту проблему самостоятельно? Можно. Но сначала нужно понять, почему печка не работает, и почему она отказывается вас топить. Таких причин может быть несколько.

Вентилятор

Вентилятор охлаждения не включается, и это может быть существенным фактором, почему теплый воздух не поступает в салон автомобиля. Когда вентилятор радиатора не работает, это может привести к перегреву двигателя. Попробуем разобраться, почему он не работает, тем более, что это важный элемент системы охлаждения.

Обрыв в сети электроснабжения.
перегорел;
вышел из строя датчик подключения вентилятора;
Неисправный термостат — это лишь небольшой перечень причин неработающего вентилятора

Обрыв электрических проводов, пожалуй, самый распространенный мотив неисправности этого узла. Проверку стоит начать с проводки еще и потому, что это не займет много времени.

Когда перегорит предохранитель, через него больше не будет проходить электричество. Поэтому такой элемент электросети. Предохранители используются для печки ВАЗ 2114 марки F7 с током 20А.

Работоспособность самого проигрывателя можно проверить, подключив его напрямую к аккумулятору. Спиннинг? Значит она сама и ее мотор в полном порядке, надо искать подоплеку в другом. Необходимо проверить датчик подключения вентилятора. Для проверки вентилятор подключается к карбюратору. Если вентилятор работает, то датчик неисправен.

Неисправный термостат

При неисправном термостате охлаждающая жидкость проходит по большому кругу, минуя малый круг. Проблема неисправного термостата решается кардинально. Его необходимо заменить новым. Многие водители, зная о низком качестве родного термостата, не ждут его выхода из строя, меняют на импортный аналог. Хорошо себя зарекомендовали термостаты «Верне», «ВАЛЬЕР» и «ВОРОТ».

Термостат изготавливается в обратном порядке.

Новый термостат устанавливается на свое место и крепится винтами.
Шланги соединены и закреплены хомутами. Но перед тем, как надеть и закрепить шланги, их необходимо проверить на исправность. В случае износа рекомендуется их менять.
Перед заливкой антифриза проверьте сливную пробку на радиаторе и расширительном бачке, убедитесь, что они закрыты.
Снять патрубок на обогрев дроссельного узла.
Теперь можно заливать охлаждающую жидкость в расширительный бачок, чуть больше уровня.
Нажимая на насадку, вы выгоняете из нее лишний воздух, но не забывайте подставлять под шланг посуду. В него будет поступать антифриз. Зафиксируйте патрубок на месте хомутами, а вытекшую жидкость слейте обратно в бак, закройте крышку.
и установите защитную крышку.

Вот еще несколько причин, по которым не работает вентилятор:

Проветривание радиатора может привести к перегреву двигателя и невозможности включения кулера. Для того, чтобы избавиться от воздушных пробок, можно просто снять патрубок с дроссельного узла, как вы это сделали, когда меняли термостат.
К аналогичным последствиям приводит и забитый радиатор. Поэтому решетку радиатора необходимо продуть компрессором или насосом.
На работу вентилятора духовки может повлиять низкий уровень антифриза. Это легко проверить. Если уровень охлаждающей жидкости в расширительном бачке значительно ниже отметки, ее необходимо долить.

резистор отопителя

Неисправный резистор отопителя — еще одна причина неработающего вентилятора, и соответственно что не работает , и на другие модели АВТОВАЗ. Проверить его работоспособность можно омметром.

Резистор может выйти из строя по следующим причинам:

Перегрузка, создаваемая постоянно работающей печкой;
Неудовлетворительное качество самого резистора;
Нарушение проводки;
Неверный тип резистора.

Резистор подключен как к вентилятору, так и к коробке передач, поэтому его выход из строя можно понять по отсутствию переключения передач и наличию только одной скорости при движении автомобиля. А вот резистор целиком Часто возникает необходимость замены или очистки контактных наконечников

Для замены резистора печки необходимо отсоединить все провода и минусовую клемму от аккумулятора.

Панель переключателей режимов

Иногда печь не включается из-за выхода из строя переключателей на панели управления. Эту проблему также можно устранить своими руками. Предварительно необходимо снять ручки и снять блок переключения режимов духовки. При снятии корпуса панели обратите внимание на защелки. Их нужно надавить тонкой отверткой, и одновременно вытащить. Когда защелки открыты, корпус распределительной коробки легко выдвигается из своего гнезда. Здесь уже видно, какая поломка произошла, и какие детали можно заменить.

Печка автомобиля, на первый взгляд, простой узел в автомобиле, но он тесно связан со всем устройством автомобиля, и в первую очередь с системой охлаждения. Используя тепло, вырабатываемое двигателем, автоотопитель не требует дополнительных затрат электроэнергии и топлива. Но зачастую именно выход из строя системы отопления салона может быть первым сигналом о более серьезных дефектах.

Быстро мигает поворотник на ВАЗ 2114.

Сигнал поворота быстро мигает. Определите причину этой ошибки

У машин часто случаются какие-то поломки, как серьезные, так и мелкие, но все они заставляют автовладельца нервничать. Одной из пустяковых неисправностей является случай, когда поворотник на машине мигает очень быстро, причем только с одной стороны: то с левой, то с правой. О чем это может сигнализировать, какие причины могут предшествовать возникновению данной проблемы – будет рассказано далее в нашей статье.

Почему быстро мигает указатель поворота?

Такая маленькая неприятность может случиться с каждым и, в большинстве случаев, ничего серьезного в этом нет. Например, самой распространенной причиной того, что очень быстро мигает поворотник, может быть перегоревшая одна из лампочек. Например, если перегорела хотя бы одна лампочка поворотника — передняя, задняя или дополнительная — этого вполне достаточно для изменения сопротивления тока в сети. В результате вся сторона, где лампочка неисправна, будет мигать очень быстро. Нужно просто вкрутить новую лампу, и все будет хорошо.

Если быстро мигает левый или правый поворотник, но все лампочки рабочие, то проблема другого характера. Как вариант, возможно, на цоколе лампы и в самом контакте патрона образовался нагар, ржавчина или грязь, из-за чего контакт нестабилен. Это вполне может быть причиной того, что быстро мигает поворотник ВАЗ 2109, да и любого другого автомобиля. Для решения этой беды придется разобрать все поворотники и почистить все лампы и контакты.

Гораздо реже поворотники ВАЗ 2107 быстро мигают из-за неисправности реле поворотников. Как правило, реле живут не один десяток лет, так что эту причину можно считать исключением.

Наконец, еще одна причина того, что быстро мигает поворотник, это установка не обычных ламп накаливания, а светодиодных. Светодиодные лампы имеют совсем другое сопротивление, поэтому их установка также может стать причиной частого моргания поворотника.

Если все эти варианты не подходят вашему случаю, если лампочки новые, контакты чистые, реле рабочее, предохранители целые — вам не повезло, так как проблема в самой проводке. Если вы не электрик, то самостоятельно справиться с этой неприятностью не получится – обратитесь в автосервис.

Надеемся, что смогли помочь вам решить проблему, почему часто мигает указатель поворота. Читайте больше наших статей, совершенствуйте свои знания, ведь ремонт автомобиля – это просто.

Я заменил переключатель указателя поворота, и он не работает. Включаю поворотник (правый и левый), один раз моргает, 2 раза звук есть, но без мигания лампы поворота, на 3-й и далее звука нет и мигает. Я его разбирал и переустанавливал несколько раз. Сигнализация работает без нареканий, предохранители тоже в порядке.

Цепь питания поворотников ВАЗ 2114 включает в себя подрулевой переключатель, реле, предохранитель, кнопку аварийной сигнализации, лампы и проводку.

Каждый из этих элементов выполняет свою функцию. Выключатель подает питание на необходимые лампы. Дополнительно напряжение может подаваться через аварийный ключ, минуя выключатель. Для защиты проводки от возможного короткого замыкания проводки поворотников в цепь включены предохранители.

Реле отвечает за прерывание горения ламп, то есть этот элемент обеспечивает мигание поворотников. Кроме того, он дает возможность определить исправность всех ламп. Если перегорит хотя бы одна лампа, частота мигания всех поворотников, а также контрольной лампы на приборной панели удвоится.

Если после замены подрулевого переключателя возникли проблемы с работой этой световой сигнализации, в этом случае виновато одиночное срабатывание ламп этого реле.

Тут все просто — если был неисправен переключатель, то поворотники либо вообще не работали, либо работали в одном режиме, например правые поворотники моргали, а левые нет.

Предохранители тоже пропадают, т.к. если бы они сгорели, то питание на схему не поступало бы, то есть вообще не работали бы витки.

Реле не дорогая деталь, поэтому проще заменить, чем ремонтировать.

И все же перед заменой этого компонента рекомендуется предварительно проверить его работоспособность. Для этого можно позаимствовать этот элемент с другого автомобиля или установить свое реле на другой автомобиль.

Заменить легко. На ВАЗ 2114 этот элемент находится в блоке предохранителей. Под крышкой этого блока есть схема расположения всех предохранителей и реле; с его помощью можно легко найти нужный элемент.

Если схемы нет, то определить, что вам нужно, легко — она находится в верхнем ряду, вторая слева. Он не имеет никаких креплений, просто устанавливается своими заглушками в разъемы.

Стоит отметить, что приобретать и устанавливать на автомобиль необходимо только рекомендованное производителем реле, в данном случае модель 493.3747. Также возможна установка аналогов, которых сейчас много на рынке, но предварительно следует поинтересоваться рабочими параметрами, обычно применяемыми к корпусу. Характеристики вышедших из строя и купленных элементов должны полностью совпадать.

Осталось только установить новый элемент в блок предохранителей и проверить работу поворотников.

В любом автомобиле поворотники должны быть в рабочем состоянии. Этот тип оптики позволяет другим участникам дорожного движения знать о ваших намерениях при совершении маневров, поэтому выполнение поворотов во многом связано с безопасностью. Что делать если не аварийка ВАЗ 2114, как выявить проблему и заменить лампы? Читайте об этом ниже.

Возможные неисправности: признаки и причины

Если не умеете, то ничего сложного в этом нет — нужно просто замкнуть контакты, но сейчас не об этом.

По каким признакам можно определить проблемы с поворотниками (ПО):

Поворот включается, но не работает. Неисправность такого плана может быть вызвана сбоем в работе реле прерывателя.
Не работает указатель поворота. При такой проблеме индикатор поворотников на приборной панели автомобиля будет загораться чаще, чем обычно.
Сигнал работает, но не выключается. Суть проблемы заключается в неисправности переключателя, расположенного под рулем автомобиля.
Источник света в оптике мигает быстрее обычного. Судя по всему, вышла из строя одна из ламп, установленных по углам. Также проблема может заключаться в окислении контактов, в частности речь идет о самих лампах или контактах в блоке с предохранительными элементами.
Габаритные огни включены, но намного тусклее, чем обычно. На практике эта проблема обычно появляется после установки в фары несовместимых осветительных приборов (ламп). Возможно проблема с контактами.
При включении ПО громко щелкает реле. Причину следует искать в плохих или поврежденных контактах на колодке; само реле может выйти из строя.
Часто неисправность кроется в перегорании предохранительного устройства. Это приводит к короткому замыканию в программном обеспечении, и часто эта проблема проявляется в задней оптике. Специалисты называют это место «болезнью» не только модели 2114, но и других ВАЗов. Со временем контакты окисляются, что приводит к образованию коррозии и замыканий (видео снято Владиславом Чиковым).

Как проверить приборы освещения в Четырке?

Процедура проверки осуществляется следующим образом:

Для начала необходимо убедиться, что вы используете исправный предохранитель. Блок предохранителей находится в моторном отсеке, в отсеке между двигателем и лобовым стеклом, напротив сиденья водителя. Отогните защелки и снимите крышку, после чего внимательно осмотрите ее внутреннюю часть. Он содержит схему, которая поможет вам разобраться, какой предохранитель отвечает за работу конкретного оборудования.
Извлеките предохранитель, отвечающий за работоспособность ПО, и внимательно осмотрите его — если плавкая нить внутри оплавлена или повреждена, то предохранитель подлежит замене. Но даже при отсутствии видимых повреждений нужно в гнездо снятого предохранителя вставить еще один с соответствующим номиналом.
Если это не помогло восстановление ПО, то проверьте реле, оно находится в этом же блоке. Как правило на реле поворотников есть значок, нужно его вытащить и заменить на исправный. Для этого не обязательно покупать новое реле, нужно вытащить другое рабочее устройство и установить его. Если аварийка и ПО не работают, то продолжаем проверку.
Теперь надо продиагностировать лампочки, но такая проверка потребуется, если не работает только часть витков. Откройте капот или багажник и снимите защиту фар, затем снимите источники света с сидений. Замените снятую лампу на заведомо исправную и проверьте, как она работает. Если изменений нет, идем дальше.
Необходимо проверить целостность электрических цепей. Для этого вам понадобится контрольная лампа с двумя подключенными к ней проводами. Один конец следует подключить к минусу аккумулятора или к корпусу Четырки, а второй провод подсоединить к контакту диагностируемой электрической цепи.
Если в результате подключения лампа начала гореть, это говорит о хорошем сечении проверяемого провода. Аналогично проверяются остальные цепи. Если вы нашли место, где нет тока, то это свидетельствует о неисправности между проверяемым местом и последней точкой, где было напряжение. Поврежденные провода подлежат замене.
Также необходимо проверить качество контактов на всех электрических цепях. Проверьте контакты в монтажном блоке, на цоколе в оптике автомобиля, на кнопке световой сигнализации и подрулевом переключателе. Часто причиной проблемы является окисление, такие контакты подлежат чистке или замене.

Фотогалерея «Неисправности поворотов»

Инструкция по ремонту и замене указателей поворота и сигнализации своими руками

Перед снятием и заменой вышедших из строя световых приборов на белые или желтые необходимо выключите зажигание и аккумулятор. Это позволит избежать короткого замыкания. Работы по замене необходимо проводить в перчатках, чтобы не испачкать стекла лампочек.

Как заменить лампы в программе:

Для начала нужно отсоединить разъем с подсоединенными проводами от оптики.
Затем кончик пружины освобождается.
Теперь нажмите на крепление, расположенное между оптикой и поворотом. Снимите блок с программным источником света с сиденья.
Неисправные лампочки заменяются, сборка производится в обратном порядке.
Что касается повторителей, то для их замены необходимо снять его корпус с места посадки вместе с прорезиненной прокладкой примерно на полсантиметра вперед.
No related posts.
