Как подтянуть и отрегулировать тросик сцепления ВАЗ-2114: видео

Сама по себе конструкция сцепления на автомобиле ВАЗ-2114 (Самара-2), была изменена и отличается от того, что было установлено на «классических» моделях семейства ВАЗ. Главные изменения коснулись системы регулировки, управления, ходом движения на вилке сцепления. И, если, ранее они были гидравлическими, то сейчас её движение приводится про помощи троса сцепления.

Содержание

• 1 Видео регулировки сцепления на ВАЗ-2114
• 2 Пошаговый порядок натяжения тросика сцепления на ВАЗ-2114
  • 2.1 Проверка работы
• 3 Конструкция
  • 3.1 Схема сцепления
  • 3.2 Почему нужна регулировка хода троса
  • 3.3 Значения
• 4 Принцип работ по регулировке сцепления
• 5 Выводы

Видео регулировки сцепления на ВАЗ-2114

В этой статье мы подробно рассмотрим, как подтянуть и отрегулировать трос сцепления на ВАЗ-2114.

Пошаговый порядок натяжения тросика сцепления на ВАЗ-2114

Для того, чтобы изменить длину троса сцепления, нам понадобится в работе лишь гаечный ключ.

1. Первым делом открываем капот и ищем на корпусе КПП гайки расположенные с самого конца узла регулировки. Два болта на 17.

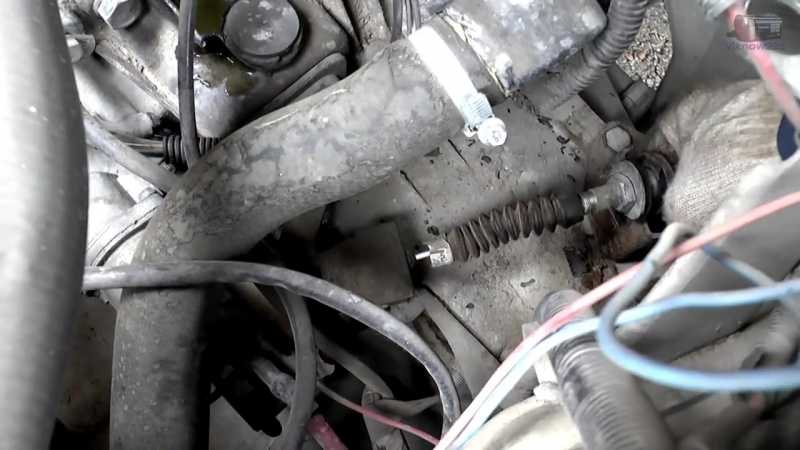

Трос сцепления отмечен красным маркером.

2. Далее, ослабляем затяжку контрящейся гайки, а затем изменяем положение регулировочной, закручивая или откручивая её до необходимой длины.

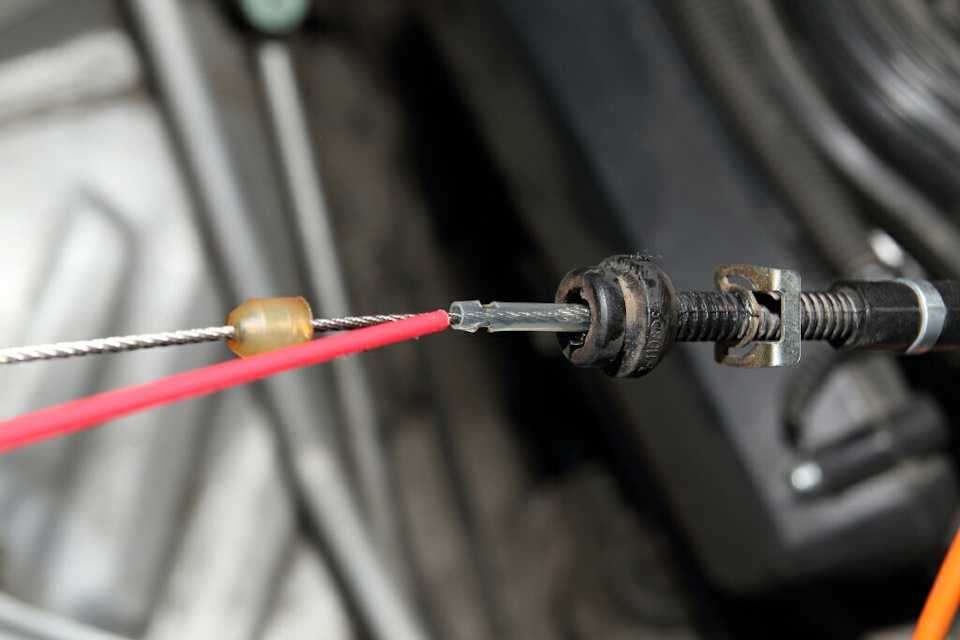

Гайки легко открутятся при любом нажатии.

3. Когда гайка будет накручиваться, то педаль сцепления будет подниматься, увеличивая длину своего расстояния, а если будет откручиваться, то расстояние до пола будет сокращаться, прижимая педаль ближе к полу.

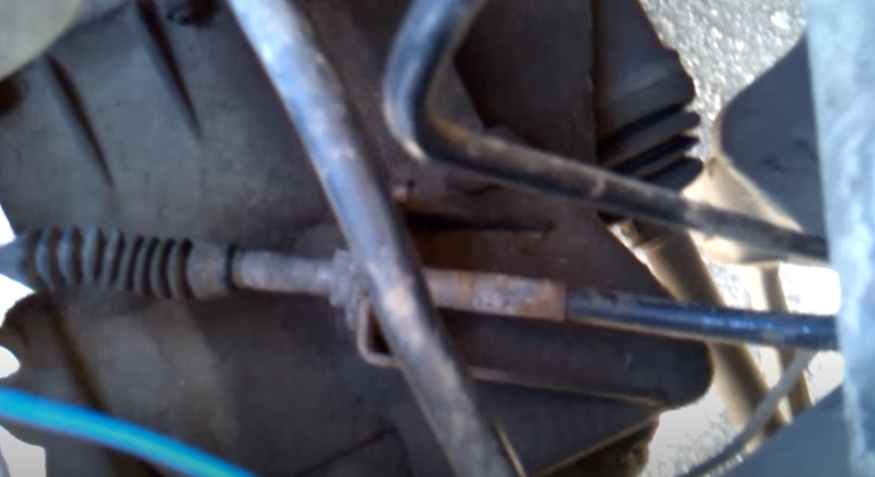

Стрелкой отмечена гайка для фиксации.

Бесспорно, что подобные работы намного легче проводить в компании помощника.

4. По окончании всех регулировочных работ, контрящаяся гайка закручивается настолько близко к регулировочной, насколько это возможно.

Во время проведения подобных процедур, убедитесь в том, что сам по себе трос сцепления целый, на его корпусе и оболочке отсутствуют повреждения и задиры, а также то, что он сам, свободно передвигается внутри поддерживающих его элементов. Если что-то подобное будет обнаружено, то трос лучше всего заменить на новый, так как износ поддержанного будет только увеличиваться, и говорить о надёжность произведённых работ нельзя.

Проверка работы

После того, как вы закончили эти работы, необходимо проверить правильность проведённых работ.

1. Сначала замеряем ход педали сцепления.
2. На выключенном двигателе выжимаем несколько раз педаль сцепления и возвращаем её на своё место.
3. Далее, производим новый замер и уточняем полученные показания.
4. Если они не изменились по сравнению с первыми замерами, то работы произведены, верно, и первый этап проверки можно считать оконченным.
5. А если они отличаются от первых показателей, значит, контрящаяся гайка была закручена не плотно, и процесс регулировки необходимо проводить вновь.

Среди автолюбителей есть одно правило! Правильно отрегулированное сцепление, должно начинать схватываться примерно посередине хода движения педали.

Окончательно сказать об исправности и правильно отрегулированном сцеплении может следующий тест:

1. Автомобиль должен быть установлен на ровную поверхность, «ручник» должен быть включён, двигатель запущен.
2. Далее, включаем передачу и пробуем начать движение.
3. Если в этот момент, когда педаль сцепления не зажата, автомобиль заглох, то это значит, что регулировка выполнена правильно.
4. А если этого не случилось, автомобиль работает на включенной передаче при не нажатой педали сцепления, то это будет говорить, о пробуксовке сцепления, которая будет нуждаться в регулировке.

Конструкция

Привод, механического типа на ВАЗ-2114 несмотря на то, что имеет наименее простую конструкцию, нисколько не уступает в надёжности гидравлическому аналогу. Его система состоит из регулируемого в длину троса, запечатанного в специальную противокоррозийную оболочку, и самой педали сцепления расположенной в салоне машины, которая путём свободного хода, предназначена для передачи усилия нажатия на вилку сцепления.

Несмотря на то, что подобная схема проста, в целом она достаточно надёжна.

Схема сцепления

Новинка, в виде троса сцепления на автомобили ВАЗ-2114 помогла избежать всех проблем, которые встречаются у всех владельцев классики. В первую очередь это относится к утечке гидравлической жидкости из системы, а в следствии к потере контроля за автомобилем. Также потребовалось бы проведение работ по удалению воздуха из системы сцепления после ремонта.

При этом периодическая проверка и регулировка педали сцепления как была, так и осталась.

Почему нужна регулировка хода троса

Эта процедура необходима для того, чтобы при достижении педали, а вместе с ней и троса сцепления определённых значений, было совершено наиболее приземистое прижатие маховика с корзиной к ведомому диску, в тот момент, когда необходима его эксплуатация. В это же время, благодаря точной регулировке этого привода, обеспечивается выключение сцепления в момент выключения педали сцепления.

Обратите внимание! Во время работы этой системы, когда рычаг находится в нейтральном положении, либо при её включении от корпуса КПП не должно исходить никаких посторонних звуков и тресков.

Контролировать состояние сцепления, не допуская появления подобной ситуации можно визуально, по нахождению педали сцепления относительно пола автомобиля, применив лишь линейку.

Значения

Оптимальные значения должны составлять от 125 до 140 мм, при замере показаний сначала на нажатой, а потом на отжатой педали. Самым максимальным значением, которое допускается при замере подобных показателей являются 160 мм, и если они превышают эти значения, то это будет означать сильный износ фрикционных накладок, а следовательно, после её регулировки, в скором времени может понадобится и замена самого сцепления.

Меряем результат по нижнему краю педали — на фото результат в норме.

Принцип работ по регулировке сцепления

Если после предварительной проверки вами было установлено, то что тросу сцепления необходима регулировка (т.е подтяжка – прим.), то не стоит пугаться, так как процесс подобных работ не представляет собой ничего сложного и никаких дополнительных усилий не потребует.

Регулировка натяжения тросика сцепления, осуществляется за счёт его подтяжки под капотом

Подобный процесс заключается в простом изменении длины тросика и его оболочки от узла регулировки, благодаря чему его показатели способны изменяться как в наименьшую, так и наибольшую строну.

Как вы могли догадаться, если длина троса будет уменьшена, то и ход педали будет меньше, тоже самое касается и увеличения хода, остаётся лишь достичь тех заветных показателей хода педали в 12,5 сантиметров.

Выводы

Благодаря таким несложным действиям, регулировку троса сцепления на ВАЗ-2114 можно выполнить в самые короткие сроки.

Трос сцепления ВАЗ 2108/2109/21099/2113/2114/2115 (нового образца) АВТОПАРТНЕР

Главная»Трос сцепления ВАЗ 2108-21099, 2113-2115 (нового образца) АВТОПАРТНЕР

Артикул: 10488

Нет в наличии 183 грн.
Цена за штуку

Характеристики:

Производитель:	Автопартнёр
Номер по каталогу:	2109-1602210

Описание:

Трос сцепления с круглым наконечником для автомобилей ВАЗ 2108-21099, 2113-2115.

Применяемость:

— ВАЗ-2108

— ВАЗ-2109

— ВАЗ-21099

— ВАЗ-2113

— ВАЗ-2114

— ВАЗ-2115

Навигация для быстрого перехода по каталогу

ВАЗ »

ВАЗ-2108 »

Тросы »

Трос сцепления

ВАЗ »

ВАЗ-2109 »

Тросы »

Трос сцепления

ВАЗ »

ВАЗ-21099 »

Тросы »

Трос сцепления

ВАЗ »

ВАЗ-2113 »

Тросы »

Трос сцепления

ВАЗ »

ВАЗ-2114 »

Тросы »

Трос сцепления

ВАЗ »

ВАЗ-2115 »

Тросы »

Трос сцепления

Фото — Трос сцепления ВАЗ 2108-21099, 2113-2115 (нового образца) АВТОПАРТНЕР

Снятие коробки передач ВАЗ 21.

Снять коробку передач. Под моторным отсеком

На ВАЗ 2114 и на других моделях семейства LADA SAMARA устанавливается пятиступенчатая коробка передач, совмещенная с дифференциалом и главной передачей. В принципе коробка от ВАЗ 2114 ничем не отличается от ВАЗ 2108. Единственное, на ВАЗ 2108 нет щупа, и разгон на ней будет быстрее.

Потребуется снять для замены сцепления, подшипников сцепления, ремонта коробки.

Как снять коробку передач?

Для снятия коробки передач нам потребуются:

• набор ключей;
отвертки
• ;
• помощник;
• вд-40;
доска
• или другое подвесное оборудование.

Первым делом снимаем клеммы с аккумулятора и вынимаем его. Сливаем масло из коробки передач () и снимаем стартер (). В процессе работы, если вы не можете открутить какой-либо крепеж или болт, то не забывайте использовать wd-40.

1. Ставим автомобиль на эстакаду (яму) и снимаем защиту картера, открутив 3 крепления.
2. Далее нам нужно снять трос сцепления с вилки выключения сцепления. Затем вынимаем его из кронштейна на коробке.

Для полного понимания читателя на слайдах пункты 3-19 по порядку кроме пункта 14, где нужно подвесить двигатель.

3. Далее необходимо снять колодку проводов с датчика скорости (). Блок закреплен пружиной, поэтому для его снятия нужно сжать пружину.
4. Откручиваем болт 1 крепления кронштейна к нашему редуктору. А болты под номерами 2 и 3 показаны на картинке.
5. Лезем под машину и находим колодку проводки датчика заднего хода. Отключите его.
6. Затем откручиваем 2 болта крепления кронштейна водометной тяги к коробке.
7. Ослабляем хомут штока переключения передач. Вынимаем шток из шарнира штока выбора передач, отодвигая его назад.
8. Снимаем приводы колес. Заглушку, вставленную вместо одного из приводов, обвяжите веревкой или проволокой, чтобы она не выпала при снятии коробки. Полностью правый руль снимать не нужно. Отсоединяем его от коробки и вешаем в кузов, предварительно отведя в сторону.
9. Чтобы коробку можно было снять без дополнительных трудностей, откручиваем два болта левой шаровой опоры от поворотного кулака.
10. Откручиваем правое нижнее крепление коробки передач к двигателю (на рисунке под номером 1). Опорный кронштейн (под номером 2 на рисунке) нужен от шпильки.
11. При необходимости достаточно просто ослабить крепление кронштейна.
12. Откручиваем 3 болта крепления, снимаем крышку (под номером 1) картера (под номером 2) сцепления.
13. Откручиваем болт нижнего левого крепления КПП.
14. Подвешиваем двигатель доской или другим приспособлением.
15. Откручиваем гайку крепления левой опоры силового агрегата (снизу автомобиля).
16. Откручиваем 2 гайки крепления задней опоры силового агрегата к кузову.
17. Откручиваем 2 болта крепления задней опоры силового агрегата к коробке передач, удерживая гайки от проворачивания вторым ключом, и снимаем опору.
18. Снимите коробку передач с направляющих втулок, вставив отвертку между картером сцепления и блоком цилиндров. В этом случае обязательно держите его.
19. Переместите коробку передач как можно дальше назад, пропустив заднюю крышку коробки передач через распорку передней подвески (первичный вал должен выйти из муфты). Если первичный вал не может быть отсоединен от сцепления, толкните двигатель в сторону. Опустите переднюю часть коробки и поднимите ее из-под автомобиля.

Как установить коробку передач?

Коробка передач должна быть установлена ​​в обратном порядке. После установки нужно отрегулировать привод сцепления () и рычаг переключения передач, залить трансмиссионное масло.

Когда моя машина была уже с большим пробегом, так как я работал в службе такси, коробка передач со временем стала плохо работать. В один прекрасный день передачи вообще перестали включаться и было принято решение заменить старую коробку передач на новую. Сегодня я расскажу вам, как правильно снять коробку передач на ВАЗ 2109. 9 своими руками.

Перед тем, как приступить к снятию коробки передач с автомобиля, рекомендую отсоединить провод от минусовой клеммы аккумулятора. Также не забудьте слить масло из коробки передач, смотрите как это сделать.

Чтобы вам было удобно, пригласите друга помочь с ремонтом.

Снятие коробки передач на ВАЗ 21099

1. В первую очередь откручиваем болты крепления и снимаем защиту картера.

2. Выверните болт и отсоедините провод массы от картера сцепления.

3. Ослабьте гайки на конце троса сцепления.

4. Снимите конец троса с рычага сцепления.

5. Отсоединить колодку с проводом от клеммы тягового реле стартера.

6. Отвернуть гайку крепления и отсоединить провод от контактного болта тягового реле стартера.

7. Отвернуть три гайки (третья с другой стороны стартера) крепления и снять стартер.

8. Ослабьте хомут и отсоедините шток привода переключения от конца шарнира.

9. Отверните гайку крепления и отсоедините трос от привода спидометра.

10. Отсоедините колодку с проводом от выключателя света заднего хода.

11. Ослабьте гайку крепления раскоса к рычагу подвески.

12. Отверните гайку крепления раскоса к кронштейну или три болта крепления кронштейна к кузову и разведите в стороны левый и правый раскосы.

13. Снимите гайку шплинта, крепящего шаровой шарнир рулевой тяги к поворотному рычагу.

14. Отвернуть гайку крепления шаровой опоры рулевой тяги.

15. С помощью съемника выдавите палец шарового шарнира рулевой тяги из поворотного рычага стойки.

16. Отверните два болта и отсоедините шаровой шарнир рычага подвески от поворотного кулака.

17. Выпрессуйте хвостовик одного из внутренних ШРУСов переднего привода монтировкой из коробки передач и отведите его в сторону.

18. Вставьте вместо нее технологическую заглушку (например, старый внутренний ШРУС). Затем отсоедините второй ШРУС.

19. Отверните три болта крепления и снимите кожух картера сцепления.

20. Ослабьте три болта и гайки, крепящие картер сцепления к блоку цилиндров.

21. Поместите подходящие деревянные опорные блоки на фланцы крыльев в области опор передней стойки и установите на них блок для поддержки двигателя. Штанга должна опираться только на полки крыла!

22. Прикрепите двигатель к подъемной проушине длинным болтом с крюком. Для этого также можно использовать прочную веревку или проволоку. (Для удобства фотосъемки бленда снята).

Коробка передач (КПП) является одним из важнейших узлов автомобиля. От него зависят ходовые качества машины. Владельцам отечественных автомобилей (классики) немного проще, чем другим автолюбителям, они могут ремонтировать и обслуживать коробки передач своих автомобилей самостоятельно. А для тех, у кого нет опыта такой работы, мы подготовили специальную статью, которая поможет им в этом «нелегком деле».

Порядок выполнения работ по снятию коробки передач

Итак, установив автомобиль на яму или эстакаду, приступим. Первым делом снимаем карданный вал.

Во-вторых, снимаем некоторые элементы выхлопной системы (глушитель, «штаны» и т.д.).

Можно, конечно, только отсоединить «штаны» от резонатора, но если работу проводить без помощников, то это будет не очень удобно.

Следующий шаг — снятие рабочего цилиндра коробки передач (его тоже удобно снимать с ямы).

Цилиндр легко откручивается ключом на 13, для откручивания требуется два болта. На регулировку зазора это не влияет. Следующим «стоит» процесс откручивания болта заземления.

Открутив рабочий цилиндр сцепления и провод массы, убираем их в сторону, чтобы они нам не мешали. Полностью снимать их не нужно, просто закрепите сбоку. Затем снимаем «фишки» клемм выключателя фонарей заднего хода.

Осталось отсоединить трос спидометра, который крепится к КПП.

Не забываем про крышку сцепления, она прикручена четырьмя болтами (у некоторых осталось только два).

После этого сам рычаг «вытягивается» из крыльев. Для этого подденьте капроновое кольцо каким-нибудь острым предметом.

После снятия рычага на ступени останутся резиновые уплотнители и капроновые хомуты, их лучше заменить на новые, предварительно купив ремкомплект ступени.

После завершения «верхних» подготовительных работ снова спускаемся в яму, нам предстоит провести основную часть работы — освободить коробку от основных креплений — это четыре болта, которые крепят редуктор «колокол» к двигателю (первая точка крепления).

Нижние болты легко откручиваются, срываем их накидным ключом. С верхними болтами проблем больше. Для их откручивания лучше использовать вороток с головкой, ну или помучаться с обыкновенным колпачком, но заводить нужно сверху.

Важно! Перед снятием коробки передач установите коромысло на 5-ю передачу. Если коробка 4-х ступенчатая, то 3-я. Иначе снимать КПП будет неудобно.

Теперь освобождаем КПП со второй точки крепления, это ее задняя опора, так называемая «ласточка».

Держатся на 13 гайках, которые предварительно смазаны WD-40, так как часто закисают и их можно сорвать.

После проведения всех этих процедур внимательно осматриваем «колокол» коробки. Это нам нужно, чтобы убедиться, что мы отсоединили все провода и открутили болты и приводы.

Совет! Если есть защита двигателя, то между ней и масляным поддоном желательно проложить деревянный брусок. Это поможет сохранить двигатель в исходном положении, облегчив в дальнейшем крепление коробки к двигателю.

Теперь приступаем непосредственно к снятию коробки. Крепко взявшись руками за корпус редуктора и немного приспустив его заднюю часть, чтобы вывести крылья, отодвигаем коробку назад, вынимая ее из пазов.

Перед началом основных работ поднимите переднюю часть машины домкратами и снимите два передних колеса.

Скидываем клеммы с аккумулятора. Снимаем воздушный фильтр и отгибаем провода от стартера.

Отсоедините клемму от датчика скорости.

Теперь откручиваем трос сцепления от коробки передач.

Снять защиту картера снизу автомобиля.

Сливаем масло из коробки передач ВАЗ 2110.

Откидываем клемму от датчика, который отвечает за подсветку при включении задней скорости.

Откручиваем крышку на картере сцепления.

Теперь откручиваем кронштейн водомета от редуктора.

Снимаем подушку спинки.

На этом этапе нужно сложить привод колес. В принципе можно сделать так: правый снять целиком, а на левом просто вытащить из ступицы. Разберемся подробнее:

Откручиваем наружный ШРУС и шаровую

Под капот пускаем опору для суппорта.

Теперь с левой стороны. Снимите пластиковую защиту.

Если яма у вас не большая, то для облегчения снятия коробки передач ВАЗ 2110 можно открутить левый рычаг и лыжу.

Извлекаем яйца, откручивая.

И, наконец, снимите рычаг, предварительно открутив его.

Статья описывает, как снять мкпп (КПП) на базе автомобилей Жигули с передним и задним приводом.

Обучение

Выполнение работ со смотровой ямы или эстакады. Снимите автомобиль с ручного тормоза. Установите ручку переключения передач в нейтральное положение. Поместите клинья под задние колеса.
Снимите защиту поддона.
Слить масло из коробки передач.

Передний привод

Для снятия МКПП , нужно сбросить клеммы с аккумулятора.

Под капотом

Снять провод массы.
Отсоедините трубопровод сцепления. Снимите трос с рычага после ослабления гаек наконечника.
Отсоединить провода, идущие к стартеру:

• снять с колодки те, что с разъемом;
• Снимите кабель питания после отвинчивания гайки.

Снимите гайки стартера. Потяните его к себе.

Под автомобилем

Отсоедините тягу переключения от конца шарнира.
Отсоедините провод датчика передачи заднего хода от разъема.
Отсоедините трос спидометра после откручивания крепежной гайки.

Полуоси

Ослабьте гайки крепления раскосов к рычагам подвески.
Отвернуть гайки (болты) крепления кронштейна к растяжкам или кузову.
Растяжки убраны в стороны.
Отвинтить и отвернуть гайку, удерживающую поворотный рычаг вместе с шаровой опорой. Выдавите шарнирный штифт из рычага.
Вытолкните обе гранаты из контрольно-пропускного пункта и заберите их.

Вставьте заглушки вместо снятых полуосей, чтобы зафиксировать шестерни дифференциала. Если они сойдут со своего места, вставить полуоси обратно не получится. В качестве заглушек подойдут старые валы или шланги подходящего диаметра.

Опоры двигателя

Снимите крышку картера сцепления.
Поддержите двигатель тросами. Для этого поместите перемычку в виде деревянного бруска, упирающегося в надкрылки кузова.
Вы также можете подпереть двигатель домкратом.
Демонтировать левую опору, открутить только заднюю.

Снятие КПП с двигателя

Отверните болты крепления картера сцепления к двигателю.
Вытащите коробку из пазов, покачивая. Отсоедините его от мотора и опустите на пол.
При ремонте коробки берите качественные детали. Проверенный поставщик — сайт ZAPCHASTI.RIA.COM.
Установка осуществляется в обратном порядке. Самый сложный этап – вставить вал редуктора в шлицы маховика. После установки коробки передач регулируется ход педали сцепления.

Задний привод

Как снять коробку передач с заднеприводного автомобиля? Принцип тот же, что описан выше. Поэтому далее внимание будет уделено только отличиям, основные из которых следующие:

1. Гранат нет, поэтому полуоси снимать не надо.
2. Необходимо демонтировать кардан и выхлопную систему.

Начните работу, отключив аккумулятор.

В салоне

В районе КПП сдвиньте багажник вверх. Выдавите замковую шайбу. Снимите рычаг переключения передач со стержня, который находится на третьей передаче.
Снимите крышки следующих рычагов:

• ручного тормоза;
• ручки переключения передач.

В моторном отсеке

Открутить крепеж и снять патрубок подачи подогретого воздуха к воздушному фильтру.
Отсоедините провод заземления.
Отсоединить трос сцепления, датчик скорости.
Снять стартер.
Открутить крепления выхлопной трубы.

Под моторным отсеком

Снимите резонатор, глушитель и переднюю трубу.
Отсоедините подвес от коробки, сняв предохранительный кронштейн.
Отсоедините трос спидометра и провод заднего хода.
Отвинтить и отодвинуть в сторону цилиндр сцепления.
Снимите крышку картера.
Подвесьте двигатель или поддержите его снизу.
Сложите поперечину коробки передач, которая опустится. Будь осторожен!

Снимите болты крепления картера сцепления к двигателю.
Снимите коробку передач.
Коробка передач монтируется в обратном порядке.
Как снять коробку передач без ямы ? Для этого переднюю часть автомобиля поднимают на домкратах. Во время извлечения ящика из пазов можно использовать для поддержки деревянную опору в полу.
К снять коробку передач в первый раз, лучше посмотреть видео … Работать вместе.

Не забудьте поделиться с друзьями:

Замена троса привода сцепления, признаки неисправности, как устранить. Как самостоятельно заменить и отрегулировать трос привода сцепления. Замена троса привода сцепления.

Постоянная эксплуатация автомобиля со временем приводит к выходу из строя отдельных его узлов, причиной чего не редко являются неисправности ходовой части, двигателя или любого другого механизма. Неисправности сцепления нельзя оставлять без внимания, ведь возникновение даже минимальных отказов в этом узле уже ощущается. Об этом далее в статье.

Содержание

• Трос сцепления, зачем он нужен
• Трос сцепления неисправен, признаки неисправности
• Возможные причины неисправности
• Когда необходимо менять, или первые признаки замены троса сцепления
• Инструменты , приспособления и расходные материалы
• Замена троса привода сцепления, подробная, поэтапная работа
• Регулировка педали сцепления
• Profi Советы чем смазывать трос сцепления для продления срока службы

Трос сцепления, зачем он нужен

Зарубежные автоконтракторы не часто устанавливают на свои автомобили этот привод сцепления, отдавая предпочтение более надежной гидравлике, которая достаточно редко выходит из строя. А ведь автомобили отечественных производителей комплектовались обычными тросовыми механизмами сцепления, даже несмотря на массу недостатков, о которых прекрасно знают владельцы такого транспорта.

В процессе эксплуатации трос сцепления необходимо постоянно регулировать, что связано с естественным износом привода. Он способен быстро поддаваться коррозии, ломаться в самые неподходящие моменты и так далее.

Поэтому каждый автолюбитель, управляющий машиной на МКПП, должен знать, какие меры следует принимать при выходе из строя троса сцепления.

Трос сцепления неисправен, признаки неисправности

При выходе из строя троса сцепления движение автомобиля значительно затруднено, а именно:

1. Педаль сцепления не работает.

2. При включенном моторе коробки передач не включать.
3. Увеличение свободного хода педали сцепления.

Возможные причины неисправности

Обрыв троса, как правило, происходит на автомобилях, которые работают постоянно и в плохих условиях эксплуатации. Однако такая поломка может возникнуть на любом автомобиле, даже с небольшим пробегом.

Кроме того, износ троса происходит в результате неправильного вождения транспорта — при резком трогании с места на высоких скоростях, а также при включении сцепления ножным приводом водителя, из-за чего возникает пробуксовка и, соответственно, его выход из строя происходит в будущем.

Когда надо менять, или первые признаки замены троса сцепления

Трос сцепления подлежит замене, если часть провода попала в наконечник, оборвав сам тросик или повредив его пластиковую оплетку. Первые признаки, указывающие на необходимость замены троса сцепления – появление посторонних звуков при включении сцепления, его рывки и пробуксовки.

Инструменты, приспособления и расходные материалы

1. Смазка.

2. Набор ключей.

3. Набор отверток.

4. Новый кабель.


Замена троса привода сцепления, подробная, поэтапная работа

1. Первым делом снимаем дворник в машине.
2. Далее нужно ослабить контргайку, а также регулировочную гайку сцепления.

3. Затем на вилку выключения сцепления берём трос троса.

4. Теперь нужно сдвинуть крышку в нижнем наконечнике оболочки троса, затем открутить гайку крепления наконечника в сторону кронштейна. При этом с помощью второй клавиши необходимо удерживать наконечник от прокручивания.

5. Вынимаем открученный наконечник.
6. Затем снимите кронштейн со шпильками, открутив два болта на его креплении, при этом следует помнить, что кронштейн крепится наклонной площадкой в ​​сторону передней части автомобиля.

7. На защитном чехле откручиваем болт и снимаем держатель.

8. Наконечник троса прикреплен к педали сцепления. Отверткой с пальцем снимаем стопорную скобу.

9. Снимите наконечник кабеля с пальца.

10. На держателе троса к кронштейну педали нужно открутить болт и снять сам трос.

11. Снимаем втулку педали сцепления с пальца и смотрим в каком она состоянии. Обратите внимание, рукав должен быть обрезан, что не является браком. Если он изношен, замените его.

12. Ставим новый трос на место, предварительно подпаяв поводок троса и палец педали сцепления.
13. Край в уплотнителе троса должен вдавить в моторный отсек, после чего заправляют его в отверстие в передней панели.
14. После установки троса отрегулируйте педаль сцепления.

Регулировка педали сцепления

• Ставим машину на ровную площадку на стояночный тормоз и снимаем «минусовую» клемму с аккумулятора.

• Проверить расстояние перемещения привода сцепления — необходимо приложить линейку перпендикулярно полу и педалям. Если оно составляет 160 миллиметров и более, необходимо отрегулировать расстояние перемещения сцепления.

• Для регулировки открываем капот автомобиля и снизу находим крепление металлического тросика сцепления с педалью.

• На его конце две гайки. Первую из них следует значительно открутить, а вторую — подкрутить до требуемого свободного хода педали (примерно 120 и 130 миллиметров). При ослаблении гайки ход педали увеличивается, а при закручивании уменьшается.

• Затем выжмите педаль сцепления до упора три-четыре раза и отпустите. После этого еще раз делаем контрольное расстояние педали сцепления с помощью линейки.
• При необходимости снова регулируем гайку привода хода привода, после чего закручиваем контргайку обратно до упора.

• Теперь до конца сдвигаем резиновый ограничительный рукав.

Profi Советы чем смазывать трос сцепления для продления срока службы

Для продления срока службы троса сцепления необходимо регулярно смазывать его с помощью специального шприца, в результате чего он не так быстро будет вести себя. Очень важно своевременно заменять трос привода сцепления, чтобы избежать более сложных проблем.

Сопутствующие материалы

• Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ваз 2110 своими руками
• печка ваз 2114 дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ваз 2114 своими руками, снятие печки ваз 2114
• Как подчинить машину. Как поставить домкрат. Виды домкратов для автомобилей.
• Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109 Карбюратор, Блок предохранителей ВАЗ 2109 Форсунка, Старый Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109
• Катализатор выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на самолете
• Печка дует холодным воздухом ваз 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
• Как узнать владельца автомобиля по номеру его машины, проверить машину по номеру машины ГИБДД, проверить машину по госномеру машины бесплатно
• Как выбрать б/у шины, Полезные советы
• Зимняя автомобильная дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли машину зимой
• Зимой машина плохо заводится. Как сделать машину зимой, нужно ли прогревать машину зимой, полезные советы
• Машины экономного расхода топлива, самый экономичный расход автомобиля
• Марки шин для легковых автомобилей, маркировка автомобильных шин, остаточный протектор легковых шин, как подобрать шину по марке автомобиля, рисунок протектора автомобильной шины
• Рабочая эксплуатация коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
• Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка пежо 206 Неисправность, ремонт задней балки пежо 206
• Дизельное топливо зимой, присадка к дизтопливу зимой, как выбрать лучшую дизтопливо
• Дизель зимой не заводится. Как завести дизель зимой, подогрев дизеля зимой.
• Японские шины бриджстоун, зимние шипованные шины бриджстоун, марка шин бриджстоун
• Расшифровка маркировки шин для легковых автомобилей, маркировка дисков, как правильно подобрать шины на диски
• Дизель зимой, запуск дизеля зимой, какое масло заливать в дизель зимой, полезные советы
• Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля в порядке
• Восстановленные шины, шина автобуса, восстановленный протектор шины, можно ли их использовать
• Выбираем зимнюю резину, какая зимняя резина, какое давление в зимней резине нужно маркировать на зимней резине, как правильно выбрать зимнюю резину, лучшая зимняя резина 2019
• Рейка рулевая рейка, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
• Бескамерные автомобильные шины, комплект для ремонта бескамерных шин, ремонт бескамерной шины своими руками
• Русские шины, Русские шины Зимние, Всесезонные российские шины, Воронежские шины АМТЕЛ, Шины «Матадор Омск Шина», Кама-шины автобус мирового класса
• Как открыть машину без ключа.

  No related posts.
