Автор Евгений October 22, 2016

Передняя подвеска ВАЗ-2109 требует обязательной регулярной проверки предохранительных чехлов шарнирного узла. При этом стоит обратить внимание на отсутствие либо наличие механических деформаций. Кроме того, необходимо выяснить присутствие трещин или следов повреждения, вследствие касания посторонних объектов, повреждения рычагов, растяжек, стабилизирующей опоры, стоек и фронтальной части кузова особенно в местах фиксации узлов и элементов механизма подвески.

Выявление неисправности

Деформация элементов подвески особенно растяжек кузовного оснащения, дезорганизует углы колес и не дает возможности выполнить корректировку развала — схождения. Прежде всего, следует проверить сайлентблоки авто, резиновые подушки, шаровые шарниры, усадку телескопических стоек.

Ремонт ВАЗ-2109 требует замены подушек из резины и сайлентблоков, если имеет место разрыв и одностороннее вспучивание, в том числе после подрезки торцовых поверхностей резиновых элементов.

Проверить на машине состояния шарового шарнира фронтальной подвески можно после демонтажа колеса, с замером расстояния между нижним рычагом и дисковым элементом тормозной системы. Если после прокачивания узла дистанция увеличивается от 0, 8 мм и более, шарнир следует заменить.

Непонятные звуки при движении

При наличии определенных неисправностей, передняя подвеска ВАЗ-2109 может шуметь или стучать. Ниже представлены основные причины возникновения неполадок и рекомендации по их устранению.

1. Пришли в негодность стойки – нужно заменить или отремонтировать их.
2. Присутствует ослабление фиксирующих болтов стабилизирующей штанги. Наблюдается износ растяжечных подушек – следует подтянуть болты, заменить изношенные подушки.
3. Некачественное крепление верхней опоры – проблему можно решить, если подтянуть фиксирующие гайки.
4. Наблюдается осадка, разрушение опорного резинового элемента – желательно заменить проблемную деталь.
5. При износе рычажных сайлентблоков, растяжек или штанговых стоек стабилизатора, следует установить новые блоки.
6. Замена шарового шарнира потребуется при его чрезмерном износе.
7. Если имеется существенный дисбаланс колес, необходимо провести балансировку.
8. Поломка пружины или буфера сжатия предполагает их непосредственную замену.

Недостаточное сопротивление стоек

Если передняя подвеска ВАЗ-2109 утратила герметичность отдающего, либо перепускного клапана, нужно произвести замену поврежденных деталей. При малом количестве либо утечке рабочей смеси, необходимо проверить, поменять изношенные запчасти, добавить используемый состав до нормы.

Кроме того, в случае износа, осадки, деформации направляющей втулки, колец цилиндро-поршневой группы, пружинного механизма, следует заменить негодные элементы, фильтры и залить новую жидкость. Также необходимо уделить внимание целостности дополнительных пружинных элементов, дискам клапанов и шарнирному блоку. При необходимости деформированные элементы нужно, как можно быстрее заменить, что поспособствует быстрому восстановлению рассматриваемого узла и предотвратит дальнейшее его повреждение.

Прочие причины неисправностей и возможности их ремонта

Замена передней подвески или ее ремонт может понадобиться в связи со следующими предпосылками:

• Появление большой разницы давления в шинах – необходимо отрегулировать данный показатель.
• Нарушение углов монтажа колес – требуется своевременная корректировка данного узла.
• Деформация резинового элемента опорной стойки – решается путем замены неисправной детали.
• При большой разнице показателя упругости шин, пружинных механизмов следует произвести замену дефектной запчасти.
• Кроме того, необходимо следить за балансировкой колес.

Чтобы избежать преждевременного ремонта передней подвески, необходимо соблюдать рекомендации по максимальной нагрузке автомобиля, избегать резких разгонов и не превышать максимально допустимых показателей, указанных в инструкции по эксплуатации.

Замена рычага

Рычаг передней подвески ВАЗ-2109 — один из самых важных элементов рассматриваемого узла. Его замену обычно производят в случае нарушения геометрии, после попадания в выбоину, яму, канаву, люк либо, когда не получается извлечь резинометаллические шарниры. Оптимально ремонт ВАЗ-2109 лучше производить на подъемнике, но можно и обойтись домкратом.

Сначала снимается переднее колесо, которое стоит предварительно вывесить и подстраховать подложкой из досок или кирпичей. Накидным ключом откручивается гайка шаровой, после чего изымается из рычага. На следующем этапе ослабляется задняя гайка, откручивается крепление стойки стаба и кронштейнное крепление. Болт извлекается, рычаг можно свободно демонтировать.

Снятая передняя подвеска ВАЗ-2109 осматривается на предмет целостности и наличия дефектов, после чего меняются резинометаллические шарниры или рычаг целиком. Сборка происходит в обратной последовательности.

Похожие статьи

• Замена шруса ВАЗ-2109: порядок действий
• ВАЗ-2109: тюнинг своими руками. Особенности, интересные варианты и рекомендации
• Устройство и замена подвески ВАЗ-2114
• Подшипник передней ступицы ВАЗ-2108: размеры, описание, фото
• Как поменять колесо на машине самостоятельно и быстро?
• Передняя подвеска ВАЗ-2106: устройство, особенности
• Стабилизатор поперечной устойчивости. Принцип работы, обслуживание, цена

Также читайте

Ремонт ВАЗ 2109 (Лада Самара) : Передняя подвеска

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2109 (Лада Самара) 1987+ г.в.
3. Передняя подвеска

6.1.1 Передняя подвеска
Передняя подвеска: 1 — телескопическая стойка 2 — кронштейн растяжки 3 — растяжка 4 — рычаг передней подвески 5 — шаровой шарнир рычага 6 — поворотный кулак 7 — стойка стабилизатора поперечной устойчивости 8 — штанга стабилизатора поперечной устойчивости Примечание Специаль…

6.1.2 Телескопическая стойка передней подвески. Снятие
Передняя подвеска: 1 — телескопическая стойка 2 — кронштейн растяжки 3 — растяжка 4 — рычаг передней подвески 5 — шаровой шарнир рычага 6 — поворотный кулак 7 — стойка стабилизатора поперечной устойчивости 8 — штанга стабилизатора поперечной устойчивости Примечание Специаль.

..

6.1.3 Телескопическая стойка передней подвески. Разборка
Телескопическая стойка передней подвески: 1 — пружина 2 — защитный кожух 3 — верхняя чашка пружины 4 — верхняя опора стойки 5 — ограничитель хода сжатия опоры 6 — буфер сжатия 7 — шток амортизатора 8 — корпус стойки ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установите стяжки на пружин…

6.1.4 Телескопическая стойка передней подвески. Сборка
Примечания Выступ нижней чашки пружины. Выступ верхней чашки пружины. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Пружину установите так, чтобы конец ее нижнего витка упирался в выступ нижней чашки. 2. Установите верхнюю чашку так, чтобы ее выступ упирался в конец верхнего витка пружины. 3. …

6.1.5 Телескопическая стойка передней подвески. Установка
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установите стойку передней подвески в порядке, обратом снятию. 2. Несколько раз сильно качните автомобиль и затяните резьбовые соединения соответствующими моментами (см. приложение 3). После пробега 100 км еще раз затяните эти резьбовые соединения требуемыми мо…

6.1.6 Поворотный кулак. Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ 3. Затормозите автомобиль стояночным тормозом и установите под задние колеса противооткатные упоры («башмаки»). Приподнимите и установите на опоры переднюю часть автомобиля. Снимите колесо. 1. Снимите защитный колпак гайки ступицы, подцепив его отверткой. 2. Раско…

6.1.7 Поворотный кулак. Установка
Примечание Перед сборкой тщательно очистите от грязи все детали. Предупреждение Гайка ступицы одноразовая. Если буртик замялся, замените ее. ПОРЯДОК ВЫПОЛНЕНИЯ Установите поворотный кулак в порядке, обратном снятию, с учетом следующего. 3. Несколько раз сильно качните автомобиль и …

6.1.8 Замена подшипника ступицы колеса
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите поворотный кулак с автомобиля (см. подраздел 6.1.5.). 2. Выпрессуйте ступицу из внутренней обоймы подшипника с помощью выколотки. В ступице колеса установлен шариковый двухрядный подшипник, который во время эксплуатации не требует регулировки и смазки…

6.1.9 Замена стабилизатора поперечной устойчивости
Установите автомобиль на смотровую канаву или поднимите и установите на опоры переднюю часть автомобиля. Предупреждение Затормозите автомобиль стояночным тормозом и установите под задние колеса противооткатные упоры («башмаки»). ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отверните по одной гайке крепл…

6.1.10 Замена шарового шарнира рычага подвески
Примечания Затормозите автомобиль стояночным тормозом и установите под задние колеса противооткатные упоры («башмаки»). Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на земле. Момент затяжки болтов 65–95 Н·м (6,5–9,5 кгс·м). ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поднимите…

6.1.11 Замена растяжки
Предупреждение Если после замены растяжки автомобиль при езде начало уводить в сторону, обратитесь в специализированную мастерскую для диагностики передней подвески, обязательно сообщив ремонтнику, что меняли растяжку. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поднимите и установите переднюю часть автомоби…

6.1.12 Замена рычага подвески
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поднимите и установите переднюю часть автомобиля на опоры. Снимите колесо. Затормозите автомобиль стояночным тормозом и установите под задние колеса противооткатные упоры («башмаки»). Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на зе…

↓ Комментарии ↓



---

1. Описание автомобиля
1.0 Описание автомобиля 1.1 Внешний вид 1.2 Подкапотное пространство 1.3 Общие данные 1.4 Технические характеристики 1.5 Паспортные данные

2. Эксплуатация автомобиля
2.0 Эксплуатация автомобиля 2.1 Правила техники безопасности и рекомендации по эксплуатации 2.2 Боковые двери 2.3 Крышка багажника 2.4 Открытие и закрытие капота 2.5 Багажное отделение 2.6 Регулировка передних сидений 2.7 Органы управления 2.8 Вентиляция и отопление салона 2. 9 Устранение запотевания или обмерзания стекол

3. Техническое обслуживание автомобиля

3.0 Техническое обслуживание автомобиля 3.1 Проверка герметичности уплотнений двигателя и коробки передач 3.2 Проверка герметичности системы охлаждения 3.3 Проверка герметичности топливной системы 3.4 Замена охлаждающей жидкости 3.5 Замена масляного фильтра и масла в двигателе 3.6 Замена фильтрующего элемента воздушного фильтра 3.7 Проверка и регулировка ремня привода генератора 3.8 Замена ремня привода генератора 3.9 Очистка и промывка деталей системы вентиляции картера 3.33. Замена ламп

4. Уход за автомобилем
4.0 Уход за автомобилем 4.1 Мойка автомобиля 4.2 Уход и восстановление лакокрасочного покрытия кузова 4.3 Смазка кузова 4.4 Прочистка дренажных отверстий 4.5. Хранение автомобиля 4.6 Подготовка к зимней эксплуатации 4.7 Советы по пуску двигателя в сильный мороз 4.8 Что полезно купить к зиме 4.9 Советы по зимней эксплуатации автомобиля

5. Неисправности в пути
5.

0 Неисправности в пути 5.1. Двигатель 5.2. Проверка электрооборудования 5.3 Появились посторонние стуки 5.4 Вибрация и удары на рулевом колесе 5.5. Проблемы с тормозами 5.6 Прокол колеса

6. Ходовая часть
6.0 Ходовая часть 6.1. Передняя подвеска 6.2. Задняя подвеска

7. Рулевое управление
7.0 Рулевое управление 7.1 Рулевое колесо 7.2 Рулевая колонка 7.3 Механизм рулевого управления 7.4 Замена рулевых тяг

8. Тормозная система
8.0 Тормозная система 8.1 Тормозной механизм переднего колеса 8.2 Тормозной механизм заднего колеса 8.3 Колесный цилиндр 8.4 Привод тормозных механизмов

9. Электрооборудование
9.0 Электрооборудование 9.1 Блок реле и предохранителей 9.2. Генератор 9.3. Стартер 9.4. Освещение и световая сигнализация 9.5. Отопитель 9.6. Стеклоочистители 9.7 Звуковой сигнал 9.8. Система зажигания 9.9 Панель приборов (высокая)

10. Кузов
10.0 Кузов 10.1 Замена переднего буфера 10.2 Замена заднего буфера 10. 3 Замена облицовки радиатора 10.4 Замена переднего крыла 10.5 Cнятие и установка капота 10.6 Регулировка капота 10.7 Регулировка замка капота 10.8 Передняя дверь 10.9 Задняя дверь

11. Двигатель и его системы
11.0 Двигатель и его системы 11.1 Снятие и установка двигателя 11.2 Регулировка зазоров в приводе клапанов 11.3. Система питания 11.4. Система смазки 11.5. Система охлаждения 11.6. Система выпуска отработавших газов 11.7 Полная разборка двигателя 11.8 Блок цилиндров. Осмотр, дефектовка и ремонт 11.9 Поршень с шатуном. Разборка, дефектовка и сборка 11.10. Головка блока цилиндров 11.15. Регулировка карбюратора

12. Трансмиссия
12.0 Трансмиссия 12.1 Коробка передач и дифференциал. Основные узлы и детали 12.2 Снятие коробки передач 12.3 Установка коробки передач 12.4 Регулировка привода сцепления 12.5 Разборка коробки передач 12.6 Осмотр и дефектовка деталей коробки передач 12.7. Вторичный вал коробки передач 12.8 Первичный вал коробки передач 12.9. Дифференциал 12.16. Привод сцепления 12.17. Привод передних колес

13. Приложения
13.0 Приложения 13.1 Приложение 1. Основные данные для регулировок и контроля 13.2 Приложение 2. Горюче-смазочные материалы и эксплуатационные жидкости 13.3 Приложение 3. Моменты затяжки резьбовых соединений 13.4 Приложение 4. Сервисная книжка 13.5 Приложение 5. Схема электрооборудования автомобиля

Замена передней стойки ВАЗ-2109 сделать самому своими руками: процедура проведения ремонта

Производить замену передних стоек на ВАЗ-2109 необходимо в случае наличия поломок в них. От этих элементов подвески зависит комфорт, а самое главное – безопасность движения. Если эксплуатировать машину с изношенными стойками, это приведет к тому, что кузов начнет постепенно разрушаться. При наличии на ветровом стекле маленьких трещин они увеличатся. Передняя панель тоже может разрушиться. Но это ничто в сравнении с тем, какие нагрузки испытывают элементы кузова.

Признаки неисправности стоек

Чтобы понять, что необходимо проводить замену передних стоек, вам потребуется обратить внимание на основные признаки поломок. Всего их несколько:

1. Наличие масляных пятен на корпусе амортизатора.
2. Механическое повреждение элементов передней стойки.
3. Разрушение пружины.
4. Износ опорного подшипника.

Проверить состояние передней стойки можно, если резко надавить на одну сторону автомобиля, заставив полностью сжаться пружину. Кузов должен вернуться сразу же в изначальное положение и остановиться.

Если он продолжит колебаться, то это говорит о том, что работа подвески происходит на одних лишь пружинах. Амортизаторы неисправны, поэтому кузов автомобиля продолжает двигаться. В том случае, если вы выявили поломку амортизатора, потребуется замена передней стойки на ВАЗ-2109. Своими руками все работы можно выполнить достаточно просто.

Инструменты для проведения ремонта

Чтобы осуществить все работы правильно, вам потребуется наличие следующего инструмента:

1. Домкрата, причём желательно использовать подкатные гидравлические или пневматические.
2. Опор под автомобиль.
3. Противооткатных башмаков.
4. Съемника для пружин.
5. Набора ключей.
6. Проникающей смазки.
7. Съемника для наконечника рулевой тяги.
8. Плоскогубцев.

Также желательно иметь верстак с хорошими тисками, чтобы без проблем разобрать переднюю стойку на части.

Что нужно приобрести для замены

Прежде чем производить замену передней стойки на ВАЗ-2109, вам также потребуется наличие запасных частей. Необходимо приобрести в специализированных магазинах следующие элементы:

1. Амортизационную стойку. Желательно выбирать элементы от известных производителей, чтобы улучшить работу подвески автомобиля. Для экономии можно использовать стандартные амортизаторы, которые устанавливались на заводе.
2. Резиновые или силиконовые отбойники, размещаемые на штоке амортизатора.
3. Пыльники, желательно резиновые, а не пластиковые.
4. Новые болты и гайки.
5. Пружины, если на старых имеются повреждения.
6. Опорные подшипники, устанавливаемые в верхней части стойки.

Желательно также приобрести новые резиновые подушки, чтобы улучшить эксплуатацию автомобиля. При желании вы можете купить готовую стойку в сборе. Чтобы ее смонтировать, достаточно полностью выкинуть старую и на ее место поставить новую. Монтаж такого устройства окажется намного легче, да и эффективность работы выше.

Снятие стойки

Перед началом проведения работ обязательно выполните следующие действия:

1. Установите под задние колеса противооткатные башмаки.
2. Поднимите ремонтируемую сторону, предварительно ослабьте крепление колеса.
3. Снимите колесо полностью.
4. Затем необходимо выкрутить две гайки с болтов, которыми производится крепление амортизационной стойки к ступице колеса.
5. Отведите в сторону тормозную трубку, чтобы не повредить ее.
6. Извлеките шплинт из отверстия в рулевом наконечнике, после чего выкрутите гайку на нём.

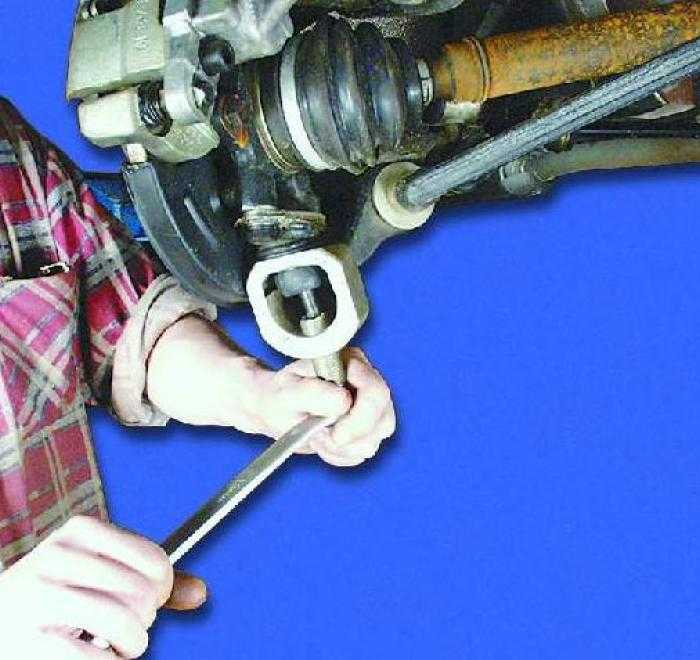

7. Установите съемник и извлеките палец рулевого наконечника из поворотного кулака.
8. Ключом на 10 выкрутите три гайки, которыми крепится опорный подшипник к стакану на кузове. Осуществлять эту работу нужно из подкапотного пространства.
9. После проведения этих работ можно без проблем демонтировать стойку.

При необходимости осуществляется ремонт или же полная замена передней стойки ВАЗ-2109. Фото этого элемента подвески приведено в статье.

Как разобрать переднюю стойку

Для того чтобы полностью разобрать переднюю стойку ВАЗ-2109, вам нужно выполнить такие действия:

1. Установить на пружину стягивающее устройство.
2. Равномерно сжать не менее трех витков пружины.
3. Ключом на 17 выкрутить гайку на штоке амортизатора. Шток необходимо придерживать от прокручивания.
4. Снять опорный подшипник, пружину, резиновые элементы.

На этом разборка стойки окончена. Повторно использовать резиновые элементы не рекомендуется, так как они утратили свои качества. Обязательно устанавливайте новые отбойники, пыльники, подушки. Некоторые модели амортизаторов можно полностью разобрать и осуществить их ремонт.

Но такие действия вряд ли целесообразно проводить, так как осуществить качественный ремонт сможет далеко не каждый опытный автослесарь, что уж говорить про любителей. Ведь вам потребуется полностью разобрать амортизатор, заменить все изношенные элементы, сильно промыть внутренние поверхности, после чего залить внутрь масло.

Вот с последним пунктом могут быть проблемы — если нальете на несколько граммов меньше, то работа амортизатора окажется неправильной. Если же нальете немного больше, то разрушатся сальники. Поэтому лучше всего осуществить полную замену передней стойки ВАЗ-2109, нежели проводить несколько дорогостоящих ремонтов. После установки новых стоек обязательно осуществите корректировку углов развала и схождения колес.

как сделать багги в домашних условиях

Прежде чем что-то построить, нужно сделать чертежи. Ну хотя бы набросок того, что надо построить. Какой бы уровень подготовки ни был у всех, делать особо нечего — нужно определиться с условиями эксплуатации, подобрать агрегаты и компоновку багги. Только после этого необходимо приступить к прорисовке основных дуг каркаса.

Условия эксплуатации.
Условия эксплуатации формулируем: дороги общего пользования (к ним относятся и грунтовые дороги) центральная часть России (любой другой регион), луга, леса, овраги — условия эксплуатации определяются исходя из окружающих условий, геометрии шасси от этого зависит — в отличие от спортивных багги, вам предстоит ехать по пересеченной местности, а не по подготовленной трассе.

Геометрические параметры багги.

1. Колесная база
2. Колея передних колес
3. Колея задних колес
4. Габаритная ширина
5. Габаритная высота
6. Габаритная длина
7. Угол въезда
8. Угол съезда
9, 10. Радиусы препятствий
11. Ширина зеркала

Дорожный просвет можно установить 200…250 мм. Это позволит передвигаться как по легкому бездорожью, так и на достаточно большой скорости по пересеченной местности. Колесная база для двухместного багги составляет примерно 2400. ..2800 мм, она зависит от компоновки и пропорций рамы, из которой берутся пропорции. Колея берется примерно 1400…1500 мм. При использовании более длинных приводных валов гусеница может быть увеличена для большей устойчивости. Размеры ходовой части берем с донора или используем эти размеры:

Это размеры кабины АЗЛК-2141, она больше шедевров Волжского автозавода, но меньше Волги. Автомобиль построен не для спорта, а для любительских покатушек, именно поэтому комфорт должен быть максимальным. При высоте салона 1200 мм можно использовать обычные сиденья, как водителя, так и пассажира. Если позволяет бюджет, можно приобрести «спортивные» анатомические сиденья. Поскольку обычные ремни безопасности не могут обеспечить желаемый уровень безопасности, необходимо приобрести 4-точечный ремень безопасности.

Глючная компоновка.
Итак, в нашем распоряжении следующие доноры:
— ВАЗ-2101 и его модификации
— ВАЗ-2108 и его модификации (ВАЗ-2110 по агрегатам у нас ничем не отличается)
— М-2141
Все эти доноры диктуют другую компоновку багги, но перекрывают все нужные нам компоновки. Многие начинают делать макеты из агрегатов. Я немного ошибаюсь — выбираю компоновку салона, а потом начинаю расставлять юниты. В принципе, не важно, алгоритм все тот же – нам все равно, с какой стороны мы подходим к моторному щиту. Если поменять шаги местами, ничего не изменится.

Алгоритм работы по чертежам следующий:
1. Для начала нужно иметь на руках кучу распечатанных картинок с подобными багги. Это позволит визуально увидеть все машины с разных ракурсов, нужно постоянно смотреть на эти машины по-новому — это позволит меньше «размываться» глазу. Нельзя все время смотреть на эти машины и пытаться что-то нарисовать. Надо дать себе отдохнуть, надо мозгу заняться другими задачами а мысль о багги сидит в подсознании. Это позволит мозгу лучше продумать концепцию багги. Если через некоторое время вы подберете черновики, то решение придет само собой.
2. Необходимо иметь под рукой линейку, транспортир, два угольника (это позволит провести параллельные линии — знают те, кто изучал графику или рисовал). Рисовать на распечатке лучше гелевыми ручками или грифелями. Обычная ручка быстро забивается порошком, нанесенным на лист бумаги во время печати (если принтер лазерный).
3. Необходимо найти в интернете и выписать полное техническое описание багги, чтобы по этим параметрам можно было прикрепить к вашему чертежу любой размер.
4. Необходимо задать начальную точку, начало системы координат. Так как начинаю компоновку из салона, за нулевую точку взял переднее крепление салазок водительского сиденья. Мне так удобно, кто-то может взять за отправную точку положение моторного отсека, ось переднего колеса, в общем любую другую точку, от которой проще все считать.
5. Исходя из параметров багги, с которой сорваны пропорции, уточняются параметры нашего багги. Следует учитывать, что при отклонении от используемых узлов, узлов и деталей некоторые наши параметры меняются. Допустим, багги, с которого мы сдираем пропорции, имеет 15-дюймовые задние колеса с внешним диаметром 670 мм (205/70R15). У нашего донора колеса 580 мм (классика, ВАЗ-2108, 13″ или 14″ — разная высота профиля, внешний диаметр по ГОСТ 580 +/- 1%). Изменим внешний вид автомобиля, клиренс, тюнинг подвески. Кроме этих параметров могут меняться и другие — надо смотреть в каждом конкретном случае, что и как меняется.

Если у нас в руках ВАЗ-2101 донор
Если оставить базу от донора, то двигатель необходимо сместить внутрь базы для лучшей развесовки. У донора середина агрегата расположена над передней осью. Чтобы избежать дорогостоящих переделок, можно использовать длинный карданный вал от Нивы ВАЗ-2121, либо с учетом того, что родной вал двухзвенный, убрать одно звено и отбалансировать. Соответственно, с агрегатом приходится вытеснять и водителя, и пассажира. Насколько — зависит от карданных валов. Сзади можно установить редуктор главной передачи от иномарки, желательно чугунный. Это улучшит развесовку автомобиля. У меня редуктор от БМВ 5 серии — вес 40 кг, настоящий, чугунный. Купил только потому, что у него такие же отверстия для крепления шрусов от Москвича. При выборе коробок передач от других иномарок следует учитывать, что иногда встречается шлицевая посадка с шарнирами, фиксируемыми стопорным кольцом (как на переднеприводных автомобилях производства ВАЗ).

Коробка передач фото

Если посмотреть на моторный отсек, то видно, что коробка передач находится между пилотом и пассажиром, в этом случае можно немного сдвинуть сиденья. Или можно оставить прежнюю компоновку салона, но отодвинуть агрегаты и сиденья назад.
ВАЗ-2101 имеет наружный диаметр колеса 580 мм. Для того, чтобы багги выглядел лучше, на нее можно установить колеса от Волги, наружным диаметром 640 мм. Излишек небольшой, но с его шириной он будет смотреться чуть лучше. Дифференциал не пострадает, так как по сравнению с донором вес багги гарантированно уменьшится на 40-50%. После уточнения макета (как только будет известна длина карданного вала) можно приступать к рисованию рамы. Определите дорожный просвет и начертите трубы нижнего ряда. Отметим положение колес. Возьмем за отправную точку ось переднего колеса. Над трубами первого ряда у нас агрегаты, сиденья и манекен. По выбранному прототипу определяем положение основных труб рамы.
Рисовать нужно слоями — если на компьютере, то программы инженерной графики позволяют рисовать слоями, если на чертежной доске, то лучше всего использовать чертежную пленку. Если мы рисуем на компьютере, то необходимо выделять слои разными цветами — это позволит визуально разделить части багги. Еще одним преимуществом рисования слоями является то, что если у вас есть несколько понравившихся кадров, вы можете разместить несколько вариантов на разных слоях и посмотреть, как это выглядит со стороны.
Следующие показаны некоторые из шагов дизайна для багги:

Последний макет багги:

, если что -то не носят США. в конструкции рамы или в наклоне отдельных труб мы можем перерисовывать все это столько раз, сколько необходимо для окончательного варианта багги. На следующем рисунке показаны различные варианты верхних арок. Видно, что багги может выглядеть по-разному, в зависимости от наклонов основных дуг.

В любом случае нужно постараться и испортить черновики, иначе результат будет отличаться от желаемого.

Если у нас в руках донор ВАЗ-2108
Проще всего взять за идею самые распространенные багги — sandrail. Машина чрезвычайно легкая, простая и лучше всего подходит для агрегата ВАЗ-2108. В отличие от предыдущего макета, рамка должна быть более изящной. Начинаем копировать багги и определяемся с частью экипажа. Для полного представления об эргономике автомобиля измеряем весь салон донора рулеткой и записываем все данные — где и как расположены органы управления, как размещается сиденье и какие положения оно может принимать при различные регулировки, где магнитола, подлокотники, кромки стекол (спереди и сбоку) и др. За нулевой ориентир берем первый болт салазок сиденья и отмеряем от него все расстояния. Подлокотник позволяет удобно держать руку, машина не спортивная и большинство людей держат руль одной рукой. Именно поэтому смотрим, где руке будет удобно и она не будет затекать в неудобных положениях, измеряем эту высоту. После этого приступаем к раскладке. Клиренс выбираем чуть выше, чем у донора — придется иногда продираться через кюветы, неровности и легкое бездорожье. После этого рисуем трубы первого ряда. У донора отмечаем расстояние от оси переднего колеса до болта крепления салазок — точка, которая принимается за точку отсчета. Вы можете увеличить это значение, так как у багги водитель смещен назад, а передняя часть багги сужена, ширина педального пространства должна быть примерно 350 мм. Отмеряем положение габарита моторного отсека (по передней плоскости радиатора) от оси колеса и переносим на чертеж. После этого размещаем сиденья, манекен. Колеса для удешевления подошли от донора. Часть электрики, сиденья, рулевая рейка тоже б/у от него
Все этапы проектирования багги повторяют предыдущий макет

После этого показываем размещение органов управления, приборной панели и других элементов (хотя бы схематично). Колея передних и задних колес должна быть одинаковой, поэтому смело принимайте колею передних колес донора. За ширину моторного отсека можно принять расстояние между крыльями в месте расположения чашек стоек амортизаторов. Высота салона — можно принять ту, что от донора, или немного увеличить, так как Лада немного тесновата для рослых водителей. Также можно немного отодвинуть сиденья назад. Закладываем место для бензобака, аккумулятора, динамиков и некоторых других узлов и агрегатов, которые могут пригодиться. Теперь определим углы поворота колес — внутреннее колесо повернется примерно на 32 градуса, внешнее примерно на 25. Повернем колеса и узнаем, сколько места им нужно, чтобы не было контакта с рамой в крайние позиции.

После того, как все элементы более-менее продуманы на каркасе, приступаем к прорисовке труб каркаса. Трубы среднего ряда расположены на высоте, на которой удобно лежать руке, при этом защита от боковых столкновений будет максимально полной.

Распечатки кадров с разных ракурсов должны лежать перед глазами. Это позволит вам внимательно рассмотреть вашу рамку, при этом вы сможете смело копировать все углы и наклоны понравившихся элементов рамы. С первого раза не получится, но не отчаивайтесь. Для этого вам понадобится линейка, транспортир, ручки и немного времени. Инженерный опыт может быть минимальным, так как ничего считать не надо — везде творческий труд. Вот как это должно выглядеть.

Если у нас в руках донор АЗЛК-2141.
Проще всего найти в качестве отправной точки чертежи рамы багги MPI и чертежи рамы багги B-2908. Вторые рисунки более сырые (точнее, менее полные), поэтому внимательно читаем эту статью и отмечаем, что может пригодиться.
Вот чертежи багги МПИ из журнала Модельер-Конструктор

Так выглядит багги в металле (фото из архива автора статьи Щеглова В.)

Переносим эти чертежи на компьютер и начинаем работать. Что мы делаем в первую очередь? Определитесь с единицей. Казаков почти не осталось, поэтому нужно выбирать, что интереснее по деньгам и в то же время посвежее. Что осталось? Москвич-2141 — весь ржавый, но агрегаты в порядке. Поэтому начинаем экспериментировать с рамой и устанавливаем в нее блок от москвича, особенно с учетом того, что на выбор три блока — ВАЗ-2106-70 (и в принципе любой блок от классики или от передка -полноприводная лада, но с доработкой), УЗАМ331 (можно разного объема) или более предпочтительный агрегат — Renault F3R. Выбрал его, тем более что донор был очень недорогим по деньгам, а именно силовой агрегат в сборе, электрика, запчасти ходовой и многое другое. По габаритам агрегатов можно сказать следующее — длина двигателя с учетом водяного охлаждения такая же, как у двигателя МеМЗ, коробка имеет такую ​​же длину, но уже в сечении, чем от Москвич. Расстояние от фланца редуктора до оси дифференциала одинаковое.
Итак, приступим к макетам. Имея на руках исходный рисунок со всеми пропорциями, мы постараемся адаптировать его к подходящей нам форме.

Вот что получилось при замене круглых труб на профильные. Отдельное спасибо за этот чертеж Sfairat

При адаптации чертежей к вашим агрегатам может получиться не совсем то, что вы ожидаете. Не нужно этого бояться, при отсутствии опыта сразу ничего и никогда не получится.
mpi_design
Давно присматриваюсь к сайтам, посвященным автомобилям повышенной проходимости. Некоторые идеи опубликованы здесь. Именно поэтому я решил сделать чертежи рамы, которая выглядела бы более современно и с другим агрегатом. За прототип взял эту чешскую коляску, особенно учитываю, что есть размеры колес, чертежи агрегатов 1:1, есть чертеж манекена — все должно получиться почти одинаково.

Итак, макет, колеса, основные дуги нарисованы, теперь осталось установить силовой агрегат и доработать компоновку. Зайдя на сайт http://www.raf.su, нужно уточнить технические требования, чтобы знать, в каких местах каркаса какие трубы используются. Устанавливаем агрегат. Давайте посмотрим, что произошло. С первого раза получается очень редко — как правило возникает много нюансов, с которыми раньше не сталкивался. Именно поэтому приходится несколько раз переделывать макет.

Как сделать подвеску самостоятельно описано здесь, и показан именно этот багги. Для чтения этой статьи вам понадобится Adobe Reader.
Много шагов не показано, однако это наглядный вариант того, чего можно добиться самому, если приложить немного усилий и не клянчить чертежи на форуме. В итоге это будет выглядеть так:

Фрагмент чертежей. Чертежи не должны быть подробными — если запутаетесь, можно сделать весь пакет документов, вплоть до технологических карт. Но мы же гаражные самоделки, а не конструкторы из серийного производства. Основное место, куда нужно проставить размеры, это основные дуги, определяющие геометрию каркаса безопасности, точки крепления подвески, рычаги. На самом деле больше половины машины варится на месте.

Вот чертежи багги из классики: (по клику на картинку в новом окне откроется увеличенная картинка)

За рулем этого багги Лесков Н.А.

Просмотров статьи — 205 373 просмотров

Предупреждение:

Все ссылки и картинки, размещенные выше, носят ознакомительный характер и не находятся на нашем сервере. На нашем сервере могут находиться только те картинки, авторами которых являются Администрация портала сайт И IZIKASTOM.INFO . Все остальные файлы находятся на сторонних серверах, к которым сайт сайт не имеет к этому абсолютно никакого отношения. Сайт представляет собой технический портал информационного характера, на котором пользователи размещают ссылки на эти файлы, находящиеся в открытом доступе. Если вы не согласны с правилами сайта, пожалуйста, покиньте сайт. Для комментариев или обсуждения статей используйте

Этот багги с полным приводом рассчитан на 3-4 человека. Собрались в основном для участия в соревновательных мероприятиях между вездеходами. По задумке автора, вездеход должен обладать максимальной проходимостью, а также оставаться достаточно легким.

Материалы и детали использованные при постройке данного вездехода:
1) Двигатель от оки
2) Колеса камеры 1065 на 450 и содраны 9.00х16 от тракторной тележки ПТС4
3) Мосты от классического ваза
4) ступицы и приводные валы от ВАЗ 2109
5) Колеса ВАЗ, нива.
6) амортизаторы и пружины от оки
7) заднее сиденье от оки
8) трос ручника от ваз 2109
9) от лады «десятки» трос привода газа.

Рассмотрим подробнее этапы строительства вездехода.

Для начала автор разобрался с мостами, переделаны кронштейны крепления на задней оси.
Передний мост собран из заднего моста классического ВАЗа, а приводные валы и ступицы взяты от ВАЗ 2109
Ход колеса около 22см.

Из дисков от ваза и нивы были сварены подходящие под новые колеса. Получилось 16 дюймов при ширине 25 сантиметров.

Также были изготовлены фиксаторы резьбы, своеобразные гайки с резьбой, в них вкручиваются болты, которые помогают удерживать шину от проворачивания.

Приводные валы изготовлены длиной 87 сантиметров, толщина стенки бесшовной трубы 3 мм, наружный диаметр 27 мм. Валы будут установлены между коробкой и мостами.

Установлены задние амортизаторы и передние пружины. шаровые получились с небольшим зазором около 1 мм, после затяжки болтов рычаги подтянулись.

Близится к завершению этап проектирования рамы вездехода:

Сделано рулевое управление:

При загрузке вездехода амортизаторы провисают на 10 сантиметров и руль становится под более удобным углом. Ширина передней оси получилась около 150 сантиметров, поэтому было установлено заднее сиденье «Оки».

Установлено за кулисами:

Рычаг переключения передач находится под левым коленом.

МОНКАЯ ЗАДНАЯ ВИНА:

Было решено сократить рычаг передачи:

. Двух , дифференциал был свободным, левый привод шел на заднюю ось, а правый соответственно на переднюю.

Радиатор перенесли на переднюю часть вездехода для улучшения обдува и, соответственно, охлаждения двигателя:
Следующим шагом будет обшивка вездехода пластиком, а также установка боевых колес.

Сделана следующая приборная панель:

В качестве троса сцепления использован модифицированный трос ручника от ВАЗ 2109, а для привода газа — штатный тросик от десятка ладов.

Глушитель несъемный:

Здесь можно посмотреть угол поворота колес вездехода:

Фото диагонального вывешивания:

Внешний вид вездехода: 020 03

3 9000 Установлены колеса И-324А 850 на 270р16:

Из недостатков конструкции отмечено следующее: водителю, по большей части, в этом мешает радиатор от ВАЗ 2110. Также использовались не стандартные заводские карданные валы, а самодельные около 90 сантиметров в длину. причина этого заключалась в том, что заводские валы имеют длину всего 80 сантиметров, а потому слишком короткие.

Видео испытаний подвески:

Длина самодельных валов около 90 сантиметров при общей колесной базе 240 сантиметров. Задний кардан от нивы имеет длину всего 80 сантиметров и удлинить его до требуемых норм не представляется возможным.

Кроме того самодельные валы получились отлично, никаких намёков на проблемы с ними нет, все нагрузки выдерживаются, скручивания не наблюдается.

Если использовать задние карданы нивы, то база будет 220 сантиметров, к тому же придется придумать подключение к редуктору от Оки, а из-за сужения базы она будет неудобно мешать пассажирам.

ГП в редукторе не приварен, так как это может повлиять на целостность ведущих мостов, особенно большие нагрузки будут идти на полуоси полуосей. Так как автомобиль будет эксплуатироваться в суровых раллийных условиях, надежностью лучше не пренебрегать.

максимальная скорость вездехода ровно 57 километров в час по ровной дороге, до этой скорости разгоняется примерно полминуты, динамика очень слабая, в основном из-за двигателя оки.

Однако тяги на первой передаче хватает, чтобы пробуксовывать все четыре колеса в грязи, но размер этих колес не большой, всего 850 мм в диаметре, что будет после установки более мощных колес, неизвестно.

Была попытка установить колеса кф-97, но из-за клиренса порогов они не подходят, поэтому вездеход будет дорабатываться до требуемых параметров.

Тем временем было сделано короткое откидное сиденье, а так же воздухозаборники для радиатора:

После устранения мелких недочетов вездеход переобулся в колеса кф-97, они намного крупнее чем их предшественники, что лучше скажется на проходимости автомобиля.

Самодельные багги. По логике вещей, общие технические требования и конструкторский опыт многих команд уже давно должны были привести к разработке какой-то «идеальной» багги-схемы. Но вряд ли даже сегодня вы найдете две одинаковые машины среди машин, прибывших на какие-либо старты. И неудивительно: у каждой команды, если она действительно творческая, есть что-то свое, особенное, и возможности у всех разные. Надеемся, что наш опыт будет полезен, в первую очередь, молодым спортивным командам.

По действующей классификации багги МШИ относятся к 1 классу и строятся из наиболее доступных узлов и агрегатов, входящих в комплект, поставляемый ДОСААФ. Этот силовой агрегат позволяет сконструировать отличную мотокроссовую машину. Его заднее расположение обеспечивает нагрузку на ведущие колеса, что очень важно для автомобиля такого типа.

Ни форсирование двигателя, ни снижение общей массы конструкции заметно не изменят динамику разгона, если нет надежного сцепления ведущих колес с опорой. Но и перегружать заднюю ось тоже нецелесообразно: управляемость и продольная устойчивость станут хуже из-за ослабления сцепления передних колес с дорогой. В нашей машине развесовка на переднюю и заднюю оси была 40 и 60%. Это соотношение, по нашим расчетам, близко к оптимальному.

Кроме того, задняя установка двигателя позволила разместить водителя более комфортно, чем в багги с классической трансмиссией. Сиденье размещено точно по продольной оси и в соответствии с выбранной развесовкой смещено вперед. В таком положении водитель точнее управляет автомобилем, а при прохождении поворотов с заносом он движется по меньшему радиусу. Рама представляет собой сварную трубчатую раму.

При его изготовлении использовались трубы из доступных конструкционных сталей: для основной рамы, дуг безопасности и основных силовых элементов подвесок балки — трубы размером 42Х2,5, для боковой защиты — 35Х2,2, а для другие, менее нагруженные элементы (защита силового агрегата, надгусеничные полки, кронштейны крыла) — размером 32Х2. Сборка рамы начинается с нижней рамы.

В передней части к ее коротким продольным трубам приварены кронштейны нижних рычагов передней подвески, а к поперечной балке на Обратная сторона. Работа узлов ходовой части зависит от геометрической точности сборки всех элементов нижней рамы; поэтому сварка ведется на стапеле из стальных швеллеров.

Затем к раме привариваются две П-образные дуги безопасности. Соединяясь на верхнем и среднем уровнях продольными трубами, а на нижнем поперечными, они образуют жесткий каркас. Передняя часть рамы имеет клиновидную форму. Его размеры позволяют разместить рулевой механизм, педали управления и топливный бак. На низкие стойки этой части рамы приварены кронштейны верхних рычагов передней подвески, а между ними, на лонжероне, проушины крепления амортизатора. Часть рамы за задней дугой безопасности служит для крепления и защиты силового агрегата.

подвески багги самодельные — самостоятельные. Спереди на треугольных поперечных рычагах, сваренных из стальной трубы 28Х2,5. Нижние рычаги усилены продольной поперечиной и имеют кронштейн для крепления амортизатора. Установка на раму – через стандартные резинометаллические сайлентблоки. Шаровые опоры и поворотный кулак — «жигулевские», а вот ось кулака выточена под размеры моста «Запорожца», так как ступицы колес взяты от этого автомобиля.

Задняя подвеска устанавливается на штатные продольные рычаги ЗАЗ. К их концам приварены стальные арматурные пластины толщиной 4 мм. К ним же крепится кронштейн амортизатора и проушина для подключения ремня-ограничителя максимального хода рычага. К шасси автомобиля повышенной проходимости предъявляются высокие требования.

Основная задача подвесок – максимально увеличить контакт колес с грунтом в сложных условиях движения и эффективно гасить возникающие вибрации. На багги MPI передние и задние рычаги подвески оснащены гидропневматическими амортизаторами авиационного типа, обеспечивающими работу с максимальным ходом 240 мм для передних и 300 мм для задних колес. А вот более доступные пружинно-гидравлические амортизаторы с пружинами от передней подвески ЗАЗ и амортизаторы от грузовиков ведут себя здесь вполне удовлетворительно.

Рулевой механизм реечный. Она легче и компактнее червячной передачи, имеет меньшее передаточное число (1:10) и поэтому более удобна для спортивного автомобиля. Стандартный двигатель ЗАЗ-968 имеет мощность 40 л. с, однако его можно увеличить на 30-50%. Методы принуждения стандартны. Поршни с шатунами регулируются по весу. Отбалансируйте коленчатый вал с маховиком и сцеплением в сборе. Улучшить наполнение цилиндров горючей смесью. Для этого впускные и выпускные каналы в головках цилиндров и форсунки тщательно очищаются и полируются.

Стыки соединений головки с коллекторами проверяются на отсутствие «ступенек». Из карбюраторов, применяемых на ЗАЗ-968, рекомендуем выбрать ДААЗ-2101-20 — он проще в настройке. Установите его на слегка переобогащенный состав: чтобы двигатель работал без «провалов» и быстро раскручивался. Следует уделить внимание и системе очистки воздуха, следя за состоянием элемента воздушного фильтра ВАЗ. При соревнованиях в сухую погоду он быстро забивается пылью и ухудшает работу системы питания. Еще одним резервом форсирования двигателя является настройка выхлопной системы.

Известно, что резонансные явления в выхлопной трубе можно использовать для улучшения очистки цилиндров от выхлопных газов. Делается это подбором размеров выхлопных патрубков. На нашей машине успешно применен один из методов «четыре в одном». Он рассчитывается по эмпирической формуле и уточняется опытным путем. Подробнее об этом можно прочитать в книгах: Назаров М. М. Специальные автомобили повышенной проходимости — багги. М., ДОСААФ, 1980; Морозов К. А., Черняк Б. П., Синельников И. И. Особенности рабочих процессов высокооборотных карбюраторных двигателей. 1., 1971.

Редуктор стандартный, редуктор для самодельного багиа не подходит. Четвертую передачу в гонке использовать практически не приходится, а диапазон передаточных чисел между второй и третьей слишком велик. Поэтому мы установили третью шестерню вместо четвертой, а вместо третьей — самодельную цилиндрическую зубчатую пару. Усовершенствованная коробка имеет следующие передаточные числа: I-3,8, II-2,118, III-1,75 и IV-1,409.

Широкая колея повысила устойчивость автомобиля, но заставила удлинить полуоси. Чтобы они не расцеплялись с главной передачей при крайнем нижнем положении рычагов, ход рычагов подвески ограничивался прочными брезентовыми ремнями. Такие же ограничители установлены и в передней подвеске. Диски, ступицы и тормозные щиты «Запорожца» использовались без изменений. Шины — либо от «Волыни» (ЛуАЗ), либо специальные — НК-9.

Последние обеспечивают надежное сцепление при движении по грязи и при этом хорошо самоочищаются, но на сухом покрытии требуют от водителя большей сноровки: за счет уменьшения пятна контакта автомобиль несколько «держит дорогу» худший. Обшивка каркаса листами дюралюминия выполняет не только декоративно-защитную роль. Он также служит силовым элементом конструкции. Листы обшивки отделения управления, бортов, передней и задней переборок, а также днища крепятся к трубам каркаса алюминиевыми заклепками. Это увеличивает жесткость рамы.

Толщина листов обшивки по низу 1,5 мм, по бокам — 1,0 мм, остальные элементы из листа 0,8 мм. Для большей жесткости листы имеют зигзагообразную форму. Соединение обшивки заклепками дольше и сложнее, чем болтами, но такое крепление надежнее и от тряски не разболтается. К его трубчатым шпангоутам болтами прикручена только обшивка крыла: здесь важнее простота ремонта или замены в случае случайного повреждения. Но по той же причине трубчатые надгусеничные полки сделаны съемными, закрепленными по бортам машины.

Рис. 1. Рама самодельной багги в сборе (правые рычаги подвески условно не показаны): 1, 2 — дуги безопасности, 3, 4 — кронштейны крепления двигателя, 5 — защитный каркас силового агрегата, 6 — проушина ограничителя заднего рычага, 7 — усилитель рычага, 8 — рычаг задней подвески, 9 — съемный отбойник, 10 — поворотный кулак, 11 — нижний рычаг передней подвески, 12 — верхний рычаг передней подвески, 13 — амортизатор.

Рис. 2. Каркас кузова (вид сбоку).

Рис. 3. Каркасная рама с рычагами подвески: 1 — нижний рычаг, 2 — лонжерон, труба 42Х2,5, 3 — поперечина, труба 42Х2,5, 4 — рычаг задней подвески, 5 — кронштейн амортизатора, 6 — стопорная проушина, 7 — кронштейн двигателя.

Рис. 4. Размещение силового агрегата: 1 — двигатель, 2 — кронштейн двигателя, 3 — рычаг управления коробкой передач, 4 — защитный каркас, 5 — выхлопная система, 6 — удлиненная полуось.

Рис. 5. Передняя подвеска: 1 — ступица, 2 — поворотный кулак, 3 — шаровая опора, 4 — верхний рычаг, 5 — тормозной шланг.

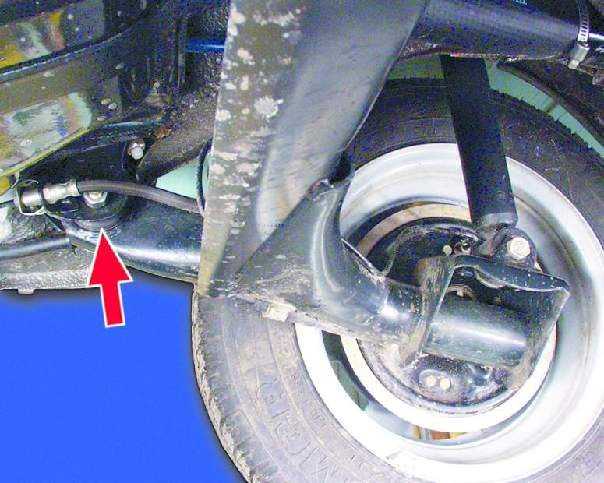

Рис. 6. Задняя подвеска:
1 — ограничитель, 2 — кронштейн амортизатора, 3 — рычаг подвески, 4 — полуось.

Первым делом, конечно же, решить, на каком багги вы хотите в итоге рассекать по бездорожью (и по бездорожью?). Должен ли он сиять, как супер или маслкар, или быть грязным и страшным, как Безумный Макс, но со счастливым лицом владельца, который сидит за рулем громкого, катящегося внедорожного монстра.

Второй вариант, кстати, вполне себе включается, но как-то после апокалипсиса. А пока нужно жить в этом мире, где еще есть место прекрасному и разумному. Поэтому вот фото багги, на котором мы остановились:

По-моему, неплохо. Один вопрос — как это сделать? Вопросы типа «Можно ли будет получить на это разрешение? Сможет ли он ездить по бездорожью? и так далее отходят на второй план. В состоянии, когда видишь такую ​​мощь и красоту, так и хочется ответить «отойдите, господа, где моя маска и сварочный аппарат».

«Эй, Палехче, мальчик!» Во-первых, рисунки! Нечто похожее мы нашли в Интернете — и вот они, чертежи:

В расчете на то, что при строительстве мы сможем изменить внешний вид каркаса так, как мы хотим, мы решили использовать такие чертежи на свой страх и риск и риск.

Трубки для багги

Первые вопросы, встающие перед материальным воплощением коляски: какой тип трубы использовать, где эти трубы найти.
У каждого глючного билдера такие вопросы решаются по-разному. В нашем случае мы выбрали трубы диаметром 40мм и толщиной стенки 3мм.

Чтобы найти такие трубы, нам пришлось ехать в промзону на противоположном конце города. Почему нам их не продали где-то рядом (хотя было где)? Да потому, что никто не собирается заказывать грузовик издалека ради такого малого объема (всего 50 метров трубы) (продавец даже недовольно фыркнул). Поэтому мне пришлось идти туда, где трубы были в наличии. Насчет «бесшовного-бесшовного» — тут уж как повезет с доступностью. Мы сняли швы. Ведь нашему багги не придется стыковаться с луной. Наверное)

трубогиб

Для начала определимся — почему нельзя просто согнуть трубу «на коленке»? как мы старались)
Здоровье еще пригодится, но можно еще попробовать подручными средствами согнуть трубу.
Что случилось? Нам вполне удалось согнуть трубы под небольшим углом с помощью «кирпичей» и физической силы.
А вот для участков рамы в ответственных местах, которые предназначены для защиты от опрокидывания, перегибы недопустимы.

Итак — купить трубогиб или заказать услугу по гибке труб?

Да мы заказали услугу, зачем тянуть. Но на всякий случай мы изучили вопрос.

Существуют различные типы трубогибов для различных типов труб. Какие могут быть моменты, и что следует учитывать:
1. Трубогиб может быть предназначен для гибки фасонных (прямоугольных в сечении) или нефасонных (круглых в сечении) труб.
2. Трубогиб может «выйти из строя» (не согнуть) слишком толстых труб (в зависимости от типа трубогиба).
3. Типы трубогибов: ручные, (ручные) гидравлические, электрогидравлические, электрические. Вероятно, есть еще какие-то. Зачем иметь об этом представление: они и стоят по-разному, и предлагают разные возможности.

Трубогибы разных типов:

О каких особенностях трубогиба нужно знать, чтобы сгибать трубы для багги:
1. Диапазон диаметров и толщин труб, с которыми можно работать.
2. Максимальный угол изгиба.
3. Точность угла изгиба.

Для нас этих данных было достаточно.

Цена вопроса? Самый подходящий трубогиб (гидравлический) для наших условий стоит от 12 000 руб. Но я не думаю, что мы сможем найти такой хороший вариант. Скорее всего цена будет в районе 20000 рублей.

Если говорить о трубогибе, которым ребята гнули нам трубы, то это был просто гидравлический трубогиб. Какова точность его угла изгиба? Скажем так: хорошо, что мы взяли с собой транспортир. Обычный такой, школьный транспортир. Труба после изгиба немного пружинила, нужно было приспособиться к физическим процессам, чтобы выровнять нужный угол. Наверное, это нормально.

В итоге удалось получить правильно изогнутые трубы для верха рамы всего за 800 руб.

Коронка по металлу

При соединении круглых труб между собой необходимо обеспечить минимальное расстояние между ними в месте стыка. Желательно вообще обойтись без расстояния. Тогда сварка должна пройти как по маслу.
Картинки, мне нужны картинки. Теперь я «веселый»:

Здесь я попытался изобразить 90-градусное соединение двух труб (надеюсь смысл понятен). Так что в идеале дельта S вообще не должна существовать. Для этого вырежьте полукруг сверху и снизу одной из труб (справа). Приблизительный радиус полукруга = радиус трубы. Но на практике необходимо учитывать и толщину трубы.

Есть несколько способов сделать такой полукруглый вырез. В порядке убывания точности:
1. Фрезерный станок
2. Коронка по металлу
3. Болгарка

Наверное, можно придумать и более хардкорные способы, но начнем с того, что есть под рукой. Да, посмотрим. Фрезерный станок. Ай. Нет, он молчит. Корона по металлу. Где-то вдалеке эхом отдается корона из хозяйственного магазина.

Заходим туда и с удивлением обнаруживаем, что сама коронка стоит в районе 600-1000 рублей. Ага, находим коронки по 200 руб. Берем двоих. И база для него (шпиндель) 800 руб! Пффф, ладно, мы тоже возьмем.

В общем коронка со шпинделем у нас теперь есть, ставим все это на дрель. И пытаемся отрезать на нашей трубе куски нужного диаметра.

Тест 1: отрезаем кусок на трубе с верхней стороны, добавляем ВД-40 (можно и воду) для охлаждения. Обрезать получилось, но от коронки отвалилось несколько зубов.

Тест 2: отрезать кусок на трубе с нижней стороны, добавить ВД-40 (можно и воду) для охлаждения. Получилось спилить, все зубы отвалились напрочь.

Прикинув тенденции, стало понятно, что таких 200-рублевых крон нам точно не хватит. Подтвердив эту тенденцию на практике, нам удалось сделать около 5 процентов работы с суставами.

Но мы решили закончить рассказ косяков на мажорной ноте! А остальные стыки дошлифовывались мелкой болгаркой. Медленно, осторожно, но верно этот инструмент помог довести работу до конца.

Возможно, мы просто неправильно подошли к выбору короны. Вы можете отписаться в комментариях об этом.

Послесловие

Если вам интересна судьба проекта, или вы тоже вдохновились и решили построить багги (или научить нас), вы можете подписаться на наш канал на YouTube. Следите, комментируйте, наслаждайтесь)

Если вы решили сделать багги своими руками, то должны знать, что чертежи бывают двух видов: спортивные (гоночные) и туристические. При сборке конструкции не забывайте, что должны быть соблюдены определенные пропорции, детали должны соответствовать друг другу по размеру, весу, нагрузке и т. д. Собранный своими руками автомобиль должен быть легким (около 300 кг).

Гоночная модель должна иметь усиленную трубчатую раму. Надежная рама необходима для защиты водителя в случае столкновения или опрокидывания на сложных дистанциях. Такой автомобиль делается одноместным. Туристический багги «одевается» в кузов и имеет два посадочных места.

Какой инструмент нам понадобится

Прежде чем приступить к сборке дома, необходимо подготовить все необходимое. Для работы вам потребуется набор инструментов:

Сварка (для начальной установки элементов каркаса и окончательной сварки труб). Запомнить! При сварке возникает напряжение металла. Поэтому следите за тем, чтобы раму не вело.

Болгарка (трубы нужно будет разрезать и выровнять края под сварку).

Трубогиб (различны как по цене, так и по объему работ, которые могут выполнять: ручной, ручной гидравлический, электрогидравлический, электрический). Трубы придется согнуть в разных местах, согласно чертежу.

Внимание! При покупке трубогиба поинтересуйтесь, с каким диаметром и толщиной труб он может работать, каков максимальный угол гиба и точность угла гиба.

Дрель.

Балки и разделочные доски (для подъема или крепления различных элементов при строительстве).

Фрезерный станок.

Коронка по металлу.

Материал каркаса:

Трубы (примерно 50 м трубы, диаметр 40 мм, толщина стенки 3 мм). Трубы могут быть шовными или бесшовными.

Что берем за основу

Багги можно собрать самостоятельно, взяв за основу несущую раму мотоцикла, Оки, Запорожца, Нивы или ВАЗ. Нужен кузов, рама, колеса, топливный бак, двигатель, тормозная система, амортизатор, выхлопная труба, воздушный фильтр, руль (можно взять от гоночного карта), сиденье (желательно с подголовником). Это далеко не полный список всего, что вам нужно.

В самодельной модели багги не будет капота, багажника, дверей. Лобовое стекло вам заменит металлическая мелкая сетка.

Внимание! Двигатель и топливный бак отделены от места водителя перегородкой из огнеупорного материала. С правой стороны от водителя закреплен огнетушитель (одна труба направлена ​​в сторону двигателя, вторая – в сторону водителя). Огнезащиту следует запускать с двух сторон (с двух рычагов).

Мотоциклетная багги

Если взять за основу старый мотоцикл ИЖ или Урал, то в результате сборки можно получить компактную 300-килограммовую багги, способную передвигаться по бездорожью со скоростью 80 км/ч. . Чтобы собрать багги, вам понадобится мотоциклетный двигатель (хотя это несколько шумный вариант) и мелкие автомобильные детали.

«Ока» — хороший донор для багги

«Ока» — очень выгодный донор для багги. Двигатель Оки жидкостного охлаждения, а значит защищен от перегрева, ступицы легкие, рулевая рейка имеет достаточный запас прочности. Для вашего багги подходят тормозная система и амортизаторы от Оки.

Внимание! При разборке автомобиля на запчасти для багги не забудьте сохранить свидетельство о снятии с учета.

Сиденье от Оки подходит только для экстремалов (слишком жесткое). Лучше всего при разборке искать сиденье с хорошей боковой поддержкой. При этом нельзя забывать о подголовнике – это защита ваших шейных позвонков при езде по бездорожью. Багги на базе «Оки» отличается высокой проходимостью.

«Запорожец» для багги, готовый вариант

Если взять за основу Запорожец, то это получится уже готовая заднемоторная модель. Двигатель необходимо установить задом наперед (это улучшит его охлаждение и равномерно распределит вес по осям). Дифференциал придется переворачивать (поменять местами правую и левую стороны). Переделать привод переключения передач (так как шток КПП поворачивается в сторону заднего бампера от водителя — а это усложняет систему кулисы).

Сделать из ВАЗа багги

Если боитесь проблем с электроникой, то лучше взять за основу карбюраторный ВАЗ. Мотор, как и на всех багги, крепится сзади водителя. Для привода задних колес используются задние мосты и ступицы ВАЗ. Полуоси крепятся к обрезанному мосту от ВАЗ 2106.

Пальцы на задний мост фиксированные без возможности вращения. А передние как в машине. Дифференциал блокируется (для равномерной передачи на оси). Если взять передние стойки с рессорами от 41-го «Москвича», то жесткость задней подвески увеличится. Верхнюю часть каркаса багги нужно будет сварить из бесшовных водопроводных труб (сечением 30 – 50 мм).

Багги на базе «Нивы»

Если вы собираетесь использовать багги как транспорт на рыбалке или в лесу, то за основу можно взять Ниву. На базе Нивы можно построить полноприводную багги. В качестве подвески взяты обе передние подвески от Нивы (вес всей передней подвески в сборе 130 кг). На переваренные диски от Нивы ставится УАЗовская резина. Для увеличения хода можно максимально удлинить рычаги подвески (колея может быть увеличена до 1550 мм).

Выбор подвески

Независимая подвеска — отличный вариант для багги. Рычаги подходят продольные и поперечные (можно взять переднюю подвеску от японских машин). Это треугольный рычаг: одна его сторона крепится поперек машины через один сайлентблок, а вторая служит подкосом, принимающим на себя нагрузку. На спортивные багги рекомендуется устанавливать подвеску с одним продольным рычагом. Этот вариант самый простой и легкий. С такой подвеской крены кузова сведены к минимуму, а вес машины распределен равномерно.

Полезно знать! Если вы планируете рассекать багги по дорогам общего пользования, то придется ставить фары, бампер, указатели поворотов (все как на обычном автомобиле, чтобы не нарушать правила дорожного движения).

В независимой подвеске свечного типа упругий элемент представляет собой пружину, перемещающуюся по вертикальным направляющим на концах балки моста. Если на ведущих колесах багги установлена ​​независимая подвеска, то для передачи крутящего момента от главной передачи к колесам используется карданный шарнир. Чаще всего используется карданный с двумя шарнирами. На более простых конструкциях в полуоси ставится по одному карданному шарниру.

Передняя

Переднюю подвеску багги лучше всего делать в виде буквы «А» на длинных поперечных рычагах. Именно такая конструкция дает колесам большой ход и позволяет изменять угол наклона пружины с амортизатором (таким образом регулируется жесткость подвески).

При сборке маятника обращайте внимание на материал и качество сварных швов, т.к. на эту деталь приходятся очень большие нагрузки. Рычаги рассчитывайте на максимальную ширину основания буквой «А» (это продлит срок службы сайлентблоков). Ширина рычага не должна мешать вращению колеса. Недостаток конструкции в том, что ход нижнего пальца шаровой опоры в своем посадочном месте ограничен (вверх-вниз он будет не в том месте, где хотелось бы).

задняя

Для задней подвески багги выбираем продольный рычаг, удерживающий колесо от смещения (колесо жестко сидит на кардане). Правда есть один недостаток: развал колеса меняется в худшую сторону.

Для достижения устойчивости в движении необходимы переменные значения угла наклона колес. Рычаги позволят двигаться в двух плоскостях. Если на задней оси такая подвеска, то передняя подвеска может быть любой. Если в такой подвеске ось качания рычага проходит через центр карданного вала, то нет необходимости устанавливать второй кардан на ступице колеса.

Тюнинг ВАЗ-2109 и 21099 — цена и характеристики, фото и отзыв

За более чем два десятилетия ВАЗ 2109, созданный на базе Базовой модели ВАЗ 2108, и следующие модификации «девятки» являются самыми проданных автомобилей на постсоветском пространстве. В России ВАЗ 2109 не выпускается с 2004 года, но до сих пор активно перепродается на вторичном рынке.

Практически каждый новый владелец стремится привнести в без преувеличения культовый автомобиль нечто. Есть автовладельцы, по-настоящему «завернутые» в бесконечный процесс совершенствования своего железного коня с индексом 9.. И это естественно, ведь Лада Самара с простым дизайном и технической начинкой словно создана для безграничного тюнинга.

В каждом городе нашей необъятной Родины и в странах ближнего зарубежья можно встретить экземпляры ВАЗ 2109 настолько «фарсеризированные», что они лишь напоминают «первоисточник». Обустройство салона тоже порой впечатляет настоящей роскошью отделки. Уже ввернутый двигатель ВАЗ 2109 поддается серьезному тюнингу. А шасси при доработке способно конкурировать с уровнем именитых гоночных автомобилей — и это успешно делается. Ведь предварительным выводом ходовой части автомобиля вазовские инженеры занимались в компании с инженерами немецкой компании Porsche. Для серьезных доработок нужны знания и опыт профессионалов автотюнинга. Однако Тюнинг ВАЗ 2109производится вовсю и «сделай сам», для чего рынок предлагает множество товаров, а в Интернете есть большое количество примеров.

Вот несколько фото Тюнинг ВАЗ-2109/21099 с использованием аэродинамических змеев:

Приступая к воплощению планов по улучшению автомобиля, в первую очередь необходимо определиться со сметной сметой. Тюнинг, как и все, что имеет отношение к усовершенствованию, практически не имеет границ и может вылиться в финансовые траты, в разы превышающие стоимость самого автомобиля. Также важно определиться с тем, что планируется получить на выходе – внешняя красота в виде внушительных форм, пластиковых деталей, «хитрой» оптики и ревущего двигателя или сбалансированный, доставляющий удовольствие от вождения автомобиль.

Есть три направления автонастройки. Начать улучшение Лады Самара можно с внешнего вида. Тюнинг оптики и кузова ВАЗ 2109 позволит при каждом разговоре любоваться экзотикой нового экстерьера.

Второй вариант тюнинг салона ВАЗ 2109/21099: возможна замена обивки, доработка панелей, сидений. Но можно ли, добавляя лоска внешнему виду и салону, оставить без внимания ходовые качества автомобиля?

Технический тюнинг ВАЗ 2109(9) обычно касается тормозов, коробки, подвески и собственно самого главного это двигатель. Начиная тюнинг ВАЗ 2109, владельцу зачастую сложно остановиться на чем-то одном, поэтому обычно проводятся комплексные доработки. Все три пути тюнинга ведут к общей цели – созданию уникального и, как правило, сбалансированного автомобиля.

Тюнинг кузова и оптика ВАЗ 2109/21099.

Улучшения кузова — самая заметная часть тюнинга, так как именно внешний вид в первую очередь привлекает к себе внимание. Хэтчбеки ВАЗ 2109чаще тюнинг с уклоном на спортивность, изменения седана ВАЗ 21099 зависят только от личного вкуса его владельца.

Тюнингу может быть подвержено все, что попадает в поле обозрения. Самый простой тюнинг кузова ВАЗ 2109 – это установка на его авто аэродинамических змеев, которые заказывают или делают своими руками. Автомобили, оснащенные новым передним бампером, порогами и задними бамперами, выглядят оригинально, при этом желательно приобретать все одним комплектом или соблюдать стилистику, изготавливая элементы самостоятельно. Так кузов Лада Самара приобретет законченный вид. Капот «девятки» можно заменить пластиковым и дополнительно оборудовать прорези воздухозаборника, дополнив общий вид нестандартной решеткой радиатора. Крылья тоже можно заменить, например, на детали с агрессивно увеличенными воздухозаборниками. Тюнинг Дверей ВАЗ 2109/21099 обычно включает установку дефлекторов и новых ручек. Одним из самых простых и популярных элементов тюнинга «девятки» является спойлер, но этот элемент зачастую несет лишь декоративную функцию, выполняется из пластика и устанавливается не в самых правильных (с точки зрения улучшения аэродинамики) местах. .

Невозможно обойти Тюнинг Оптики ВАЗ 21099/2109, который можно выполнить как самостоятельно по своему оригинальному проекту, так и купив уже готовые передние и задние фонари. Популярная доработка – установка ксеноновых фар. Но в случае с оптикой важно не переборщить, ведь от эффективности ее работы напрямую зависит безопасность движения в темное время суток, а также при ярком солнечном свете. Могут возникнуть проблемы с плавлением нештатных фар, скоплением конденсата внутри фонарей, понижением светопропускаемости из-за лишней тонировки. Тюнинг Оптики ВАЗ 2109(21099), сделанный своими руками, гарантированно добавит внешнему виду автомобиля интереса и уникальности. Однако в случае непрофессиональной работы, во избежание нарушения условий безопасности, самостоятельным экспериментам лучше подвергать только задние фонари.

Еще одним кардинальным способом изменить внешний вид автомобиля является его покраска. По-настоящему уникально машина будет смотреться с аэрографическим рисунком. А вот покрасить и покрасить кузов в домашних условиях не получится. Но и здесь есть выход — с помощью виниловых наклеек также можно кардинально изменить экстерьер автомобиля, такие работы можно выполнить своими руками, обойдется это намного дешевле, и не менее эффективно, чем » аэрография».

Ну и конечно небольшой внешний тюнинг ВАЗ 2109(99) обходится без установки оригинальных литых дисков.

Тюнинг салона ВАЗ 2109 и ВАЗ 21099.

После выполнения внешнего тюнинга, то обойти стороной порядок наведения и красоты в салоне просто невозможно. Самый простой способ тюнинга салона ВАЗ 2109/21099 – доработка приборной панели. Все элементы торпеды легко разбираются. Для придания приборам оригинального и привлекательного вида достаточно разобрать панель приборов, снять ободки, изготовить новые циферблаты (шаблоны можно поискать и распечатать в интернете) и аккуратно установить на место, не нарушая текущих показаний счетчика. . Кстати, при желании в интерьере салона почти все панели уходят улучшенными.

Редко тюнинг салона ВАЗ 2109 и 21099 обходится без работ по замене обивки. Заводские материалы выглядят мелкими, быстро сваливаются и теряют привлекательность. Можно не только заменить обивку на потолке, дверных картах, полу, но и провести работы по улучшению шумоизоляции. Самый простой способ освежить салон — это замена чехлов на сиденьях. Причем некоторые владельцы идут дальше, полностью меняя обивку салона (в том числе и кожаную), либо же идут совсем радикально, меняя кресла на фирменные, например, Рекаро.

Одной из самых популярных тем по тюнингу салона ВАЗ 2109(99) является улучшение акустики, начиная с простой замены динамиков, и заканчивая сабвуфером в нише под задней полкой.

Мало кто решаясь на усовершенствование своей «девятки» обходит стороной вопрос установки электростеклоподъемников, сигнализации, центрального замка. Так как эти работы затрагивают электрическую часть автомобиля, их выполнение нежелательно. Лучше потратиться и обратиться к профессионалам. То же касается и тонировки стекол, хотя небольшие участки можно тонировать и самостоятельно (главное не переборщить и не лишить водителя обзора).

Вообще тюнинг салона ВАЗ 21099 и 2109 можно проводить до бесконечности, например продолжая улучшать установку новой панели приборов и замену руля.

Технические модификации ВАЗ 2109/21099.

Какой водитель «девятки» не захочет почувствовать себя Джигитой, обогнав попутчиков в скоростном рывке со светофора? Как приятно получать отзывы от любимого автомобиля в виде повышения управляемости и рулевого управления, проведения тюнинга рулевого управления, подвески, тормозов, коробки и двигателя ВАЗ 2109.(21099).

Технический тюнинг автомобиля обычно начинается с тормозной системы, а затем коробки передач. После этого уже можно переходить к самому технологичному участку автомобиля — его мотору.

Сердцем автомобилей ВАЗ 2109 (99) чаще всего служат двигатели 2108 1,3 л., и 21083 1,5 л. Для форсировки обычно используется двухлитровый двигатель ВАЗ 21083. Максимальный рабочий объем, который без риска нарушить технические пропорции автомобиля можно получить в результате доработок, составляет 1,7-1,8 литра (при увеличении мощности до 98-100 л.с. и максимальная скорость до 180-190 км/ч). Дальнейшие попытки сделать объем большим могут привести к поломке агрегата из-за постоянного перегрева.

Тюнинг двигателя ВАЗ 21099/2109 требует замены деталей деталей (коленвал, поршневая группа и другие), что своими руками теоретически возможно, но крайне проблематично. Поэтому лучше потратиться на их покупку. А установить, конечно, при наличии определенных навыков и знаний можно и самостоятельно.

Чтобы добавить автомобилю устойчивости на дороге при работе усиленного двигателя, необходимо довести до ума и ходовую часть автомобиля. Что, как правило, заключается в установке спортивных стоек и низких пружин, доработке коробки передач и сцепления.

Выполнив тюнинг своего ВАЗ 2109/21099, одного или сразу нескольких направлений, владелец может по праву гордиться своим автомобилем. Но главное в вопросе доработок знать меру.

Как сделать развал на ВАЗ 2109. Развал

Большинство автомобилистов, когда дело касается регулировки параметра сход-развала в автомобиле, предпочитают доверить это проверенному сервисному центру. Но это в большей степени касается тех, кто владеет автомобилями бизнес-класса или более дорогими моделями.

Для того, чтобы понять, в чем суть процесса регулировки, давайте разберемся, что это такое и на что влияет параметр развала-схождения.

Для чего? От правильно настроенного параметра будет зависеть, насколько будет обеспечена курсовая устойчивость автомобиля, что, в свою очередь, может серьезно сказаться на продолжительности срока службы шин автомобиля. При этом также можно отметить, что отрегулированный автомобиль менее подвержен заносам и намного лучше управляется. Ну и то, что такой автомобиль будет потреблять чуть меньше топлива по сравнению с нерегулируемым, тоже может иметь значение.

Под понятием «развал» означает угол, который вертикальная плоскость колеса составляет по отношению к плоскости его вращения. Во время движения именно этот параметр влияет на то, как будут располагаться колеса. При положительном развале верхняя часть колеса будет направлена ​​наружу относительно вертикальной плоскости колеса. Соответственно, при отрицательном угле — верхняя часть колес направлена ​​внутрь.

Схождением называют угол, который создается между плоскостью вращения колес и направлением движения. Этот параметр серьезно влияет на то, как будут располагаться колеса на разных скоростях, а также при повороте автомобиля. При затягивании хомутов следует учитывать, чтобы паз муфты и пазы хомутов оставались одна напротив другой, допускается отклонение до 30 градусов.

Также следует упомянуть еще один параметр — «Кастер». Указывает угол наклона шкворней в продольном направлении. Этот параметр управляет стабильностью положения передних колес автомобиля относительно направления, в котором он движется. Как правило, значение кастера по умолчанию при правильной настройке составляет 6 градусов.

Как диагностировать свой автомобиль на развал-схождение

Итак, с терминологией разобрались, далее разберем, что нужно для того, чтобы самостоятельно настроить свой автомобиль. Ведь для автовладельцев ваз — среди людей «шестерок», «девяток», «десяток» — эту регулировку вполне реально выполнить самостоятельно. В первую очередь для этого нужно выбрать ровную площадку, которая будет оборудована подъемником или ямой. Прежде чем приступить к самой регулировке, необходимо убедиться в двух вещах:

• при движении автомобиля прямо — руль должен стоять ровно,
• число оборотов рулевого колеса в левую или правую сторону относительно положения, в котором автомобиль движется прямо, должно быть одинаковым.

Дополнительно нужно проверить надежность подвески, и измерить давление в шинах — оно должно быть одинаковым для каждого колеса.

Для обеспечения хорошей устойчивости и управляемости вашего автомобиля ВАЗ 2107 его передние колеса должны быть установлены под правильным углом к ​​элементам подвески и кузова. ВАЗ 2107 имеет очень удобную конструкцию передней подвески, которая позволяет регулировать не только угол схождения и развала, но и угол наклона колес.

Угол поворота влияет на стабилизацию управляемых колес в прямолинейном направлении автомобиля. Это касается не только ВАЗ 2107, но и модификации 2101. Этот угол можно увеличить, добавив проставки в задней части, где крепится шарнир нижнего рычага. Также можно попробовать снять проставки с переднего крепления. При этом угол оси поворота будет увеличиваться, а если распорки перемещать в обратном направлении, то угол соответственно уменьшаться. Характерными признаками отклонения угла оси вращения от его нормы являются:

• если при движении автомобиля ведет в сторону
• если нужно прикладывать разные усилия при повороте руля влево и вправо
• если становится на шины колес, заметен односторонний износ протекторов.

Величина сходимости колес определяется путем измерения расстояния между передними и задними колесами и последующего расчета их разницы. Для этого используйте специальную линейку и натяжитель с цепью. При измерении схождения линейку устанавливают так, чтобы каждый кончик прикрепленных к линейке трубок упирался в борт шины, при этом цепь должна касаться земли. Стрелка устанавливается в нулевое положение и машина катится вперед так, что линейка остается за осью. Такая простая манипуляция позволит определить схождение колес по величине, указанной стрелкой. Схождение корректируется и регулируется вращением муфт на боковых рулевых тягах. Контргайки затягиваются в последнюю очередь, но ни в коем случае нельзя забывать о днище.

Более сложная процедура — регулировка развала, однако ее можно выполнить и самостоятельно. Чтобы отрегулировать развал, нужно сначала поднять автомобиль так, чтобы шины находились в воздухе и не касались земли. Определить точки равного биения по бокам шин. Для этих целей можно использовать подставку для рук и маркер (любой фломастер или обычный мел). Рука фиксируется на упоре и маркером диаметра отмечаются те части колес, которые выступают по их диаметру. Затем колесо поворачивается до тех пор, пока метка не станет вертикальной.

Затем возле колеса вывешивается грузик на подвеске или ставится прямоугольная подставка. Разница, которая будет видна между прямоугольной стойкой или резьбой и верхней частью обода, будет соответствовать величине развала вашего автомобиля. Нормальным отклонением считается величина, не превышающая от одного до пяти миллиметров. Регулировка развала осуществляется усилением зазора между поперечиной и осью рычага проставками. Если для регулировки развала вы используете регулировочные шайбы заводского изготовления, то следует учитывать, что одна такая шайба изменяет развал на восемь градусов.

При самостоятельном определении развала схождения и регулировке своего ВАЗ 2109 можно значительно сэкономить. Ведь, что самое интересное, на СТО регулировку и регулировку развала-схождения чаще всего проводят по старинной методике, потому что никаких специальных инструментов для этого не требуется. А те, кто об этом знает, недоумевают, зачем тратить деньги, если эту операцию вполне реально провести самостоятельно. Даже если что-то не получилось, всегда можно обратиться на СТО, где обязательно все наладят.

Есть еще несколько вариантов регулировки развала автомобиля. Некоторые из них будут немного быстрее, чем описанный выше. Однако «быстрый» вариант больше подходит для тех, кто любит импровизировать со своим автомобилем. Регулируя «на скорую руку», можно увеличить нагрузку на автомобиль, изменив углы развала и схождения, что в свою очередь может негативно сказаться на его эксплуатационных характеристиках.

Как часто производится регулировка сход-развала на автомобилях ВАЗ?

С какой периодичностью нужно проводить процедуру срыва конвергенции во времени сказать сложно. Тут скорее следует отталкиваться от пробега и марки автомобиля. Для автомобилей ВАЗ 2106, 2109, 2010 года такая регулировка рекомендуется через каждые 10-15 тыс. км. Что касается иномарок, то они в этом плане менее требовательны – для них такую ​​регулировку можно проводить раз в 30 тысяч километров. Естественно, что при необходимости развал схождения может осуществляться вне плана. Например, в случае, когда ваша машина «поймала» яму, во время которой диск деформировался.

Эту процедуру рекомендуется выполнять также после завершения любых ремонтных работ, связанных с передними колесами или шасси. Также при обнаружении на автомобиле изменения дорожного просвета (дорожного просвета) также требуется провести развал. Еще одним сигналом того, что автомобилю требуется регулировка, может стать заметно ухудшившаяся отдача руля при выходе из поворота.

Для обеспечения хорошей управляемости и устойчивости автомобиля колеса устанавливаются под определенным углом относительно кузова автомобиля. Есть три параметра для установки этих углов:

Схождение передних колес при нагрузке 320 кгс, мм — 0 ± 1

Развал передних колес при нагрузке 320 кгс, град — 0 ± 30″

Продольный угол наклона оси поворота колеса под нагрузкой 320 кгс — 1°30″±30″

Проверка и регулировка углов установки колес осуществляется на специальных стендах согласно инструкции к стенду

Проверка углов установки колес обязательна если вы заменяете или ремонтируете детали подвески, которые могут изменить развал-схождение.

рис. 1

Перед регулировкой сход-развала проверьте:

— давление в шинах;

— радиальное и осевое биение колесных дисков: осевое не должно превышать 1 мм, радиальное — 0,7 мм;

— люфт рулевого колеса;

— люфт (люфт) в подшипниках ступиц передних колес;

— техническое состояние деталей и узлов подвески (отсутствие деформации, разрушения и износа резинометаллических шарниров, недопустимая осадка верхней опоры стойки подвески). Устранить замеченные неисправности. После установки автомобиля на стенд, непосредственно перед проверкой углов «выжмите» подвеску автомобиля, приложив усилие 392-490 Н (40-50 кгс) 2-3 раза, направленных сверху вниз, сначала на задний бампер, а затем на передний. При этом колеса автомобиля должны быть параллельны продольной оси автомобиля. При проверке и регулировке сход-развала сначала проверьте и отрегулируйте угол кастера, затем развал и, наконец, развал-схождение.

Угол поворота оси кастера

Если угол не соответствует приведенным выше данным, изменить количество прокладок 23, установленных на обоих концах раскосов подвески 29. Чтобы увеличить угол кастера, уменьшите количество шайб на распорке спереди или сзади. И наоборот, чтобы уменьшить угол, добавьте количество шайб, но только сзади раскоса, так как спереди это не всегда возможно из-за короткой резьбовой части раскоса. При изменении количества шайб на растяжке убедитесь, что фаски на шайбах обращены к упорному концу растяжки. Это же правило соблюдайте при установке внутренней упорной шайбы резинометаллического шарнира, когда регулировочные шайбы полностью сняты. Несоблюдение этих требований может привести к ослаблению гаек крепления растяжек. Количество регулировочных шайб на растяжке не должно быть больше двух спереди, четырех сзади. Чтобы не менять положение растяжки 29относительно рычага подвески 22 при регулировке продольного наклона оси поворота использовать специальное приспособление, фиксирующее растяжку относительно рычага, то есть не позволяющее растяжке вращаться за счет усилий при затягивании гайки крепления растяжки к рычагу. Это требование необходимо соблюдать для предотвращения преждевременного износа резинометаллического шарнира и резиновой прокладки, на которую опираются концы расчалки. Установка или удаление одной прокладки изменит угол кастера примерно на 19 градусов.’.

Развал передних колес

Если угол развала отличается от нормы, то отрегулируйте его. Для этого ослабьте гайки верхнего и нижнего болтов и, поворачивая верхний регулировочный болт 11, установите требуемый угол развала. По окончании регулировки затяните гайки моментом 88,2 Нм (9 кгс·м).

Схождение передних колес

Если величина схождения не соответствует норме, ослабьте гайки 4 и, поворачивая тяги 5, установите требуемое схождение. Затем убедитесь, что плоскость « И «Шаровая опора 2 параллельна плоскости» В » опорной поверхности поворотного рычага 3, затем затяните гайки 4 моментом 121–150 Н·м (12,3–15 кгс·м).

Для обеспечения устойчивости и управляемости автомобиля передние колеса автомобиля устанавливаются под определенными углами относительно кузова и элементов подвески. Регулировке подлежат три параметра: схождение, развал и кастер.

Рис. 1. Угол продольного наклона оси вращения колеса

Угол кастера оси шкворня (рис. 1) — угол между вертикалью и линией, проходящей через центры шкворней шаровой опоры и подшипника верхней опоры направляющей рессоры, в плоскости, параллельной относительно продольной оси автомобиля. Для увеличения угла наклона оси шкворня верхнюю опору стойки, изначально расположенную, как показано на фото 1, необходимо повернуть на 180° относительно отверстия в чашке брызговика корпуса (фото 2).

При этом угол продольного наклона оси вращения увеличится на 0°52″ (порядок работы описан в подразделе).

Угол развала (рис. 2) — угол между плоскостями вращения колеса и вертикали.Регулируется поворотом верхнего болта крепления стойки амортизатора к поворотному кулаку (см. «Снятие направляющей стойки амортизатора» ).

Схождение (рис. 3) — угол между плоскостью вращения колеса и продольной осью транспортного средства Схождение может быть также определено как разница расстояний между фланцами обода, измеренных сзади и передней части колес по их центрам.
