Настройка карбюратора ВАЗ 2109 своими руками

В тех случаях когда, система зажигания отрегулирована правильно, а машина по-прежнему плохо разгоняется, не тянет двигатель, «чихает», «дёргается», глохнет при отпускании педали газа, расходует много топлива и так далее, тогда необходимо обратить внимание на карбюратор.

К сожалению, в руководстве по эксплуатации автомобиля и в других источниках, которых сегодня огромное количество в интернете, нет конкретных рекомендаций, как правильно выполняется настройка карбюратора ВАЗ-2109. В основном все советы сводятся к типичной методике регулировки карбюратора, путём вращения двух регулировочных винтов. Её из поколения в поколение передают автолюбители с момента появления первых вазовских карбюраторов. Поэтому мы не будем повторяться, а детально рассмотрим типичные неисправности карбюратора Solex с практическими рекомендациями по их устранению.

Как настроить карбюратор ВАЗ

Неустойчивый режим холостого хода (ХХ). Если после запуска обороты двигателя «прыгают» и слышны хлопки в глушителе, значит — засорилась система ХХ. В этом случае необходимо вывернуть жиклёр ХХ и осмотреть его целостность. Исправным считается жиклёр, если все три отверстия на его головке имеют круглую форму. Если форма овальная, необходимо заменить жиклёр.

В том случае, когда после осмотра жиклёр оказался работоспособным, следует снять головку и проверить чистоту толкателя, который перекрывает поток топлива через клапан. В самой головке имеется калиброванное отверстие. Оно очень меленького сечения и быстро засоряется. Хорошо чистим это отверстие, а затем промываем головку.

Вслед за этим проверяем состояние резинового уплотнителя, который надет на жиклёр. При необходимости резинку следует заменить. После этого вкручиваем жиклёр на место, не прилагая больших усилий.

Настройка ЭПХХ. Если двигатель глохнет при резком отпускании педали газа, в то время как при плавном сбрасывании все работает нормально, необходимо проверить работоспособность системы ЭПХХ. В первую очередь необходимо оценить состояние контакта между проводом и жиклёром ХХ, который часто окисляется. При необходимости контакты зачищаем.  Наконечник провода снимаем и поджимаем, чтобы соединение провода с жиклёром было надёжным.

Перелив или недолив топлива может быть из-за неправильной регулировки топливной смеси. Это определяется «дерганием» автомобиля при торможении или разгоне. Для устранения данной неисправности необходимо снять верхнюю часть карбюратора, открутив 5 болтов. Затем переворачиваем верхнюю часть вверх и проверяем состояние поплавков. Они должны быть установлены параллельно двум отметинам, которые имеются на прокладке карбюратора справа и слева.

Вслед за этим выставляем уровень топлива в карбюраторе. Для ВАЗ-2109 оптимальным считается уровень 37,5 мм. Это расстояние измеряется от верхней грани поплавков до прокладки. При этом нижняя грань поплавков будет находиться на расстоянии 5-6 мм от прокладки.

Примечание. В руководстве по эксплуатации карбюратора, это расстояние почему-то указано как 1-2 мм. На практике при таком положении поплавков всегда получается перелив топливной смеси и двигатель «захлёбывается».

Необходимый уровень выставляем путём подгибания держателя поплавка. Но при этом нужно соблюдать осторожность, чтобы ни в коем случае не двигать сами поплавки. После установки требуемого уровня, ещё раз проверяем положение поплавков. Они должны быть установлены перпендикулярно прокладке.

Чистка главной дозирующей системы производится в том случае, когда автомобиль в процессе движения «дёргается» или слабо разгоняется. Чаще всего засоряется первая камера карбюратора. Сначала выкручиваем жиклёры подачи воздуха. Как правило, они всегда чистые. В первую очередь забиваются топливные жиклёры, которые расположены под воздушными. С помощью маленькой плоской отвёртки нужно выкрутить жиклёр и прочистить. Подуть калиброванное отверстие проще всего с помощью шприца.

Примечание. Некоторые водители в случае плавающего ХХ прибегают к радикальному способу устранения неисправности. Считая, что они все испробовали и уже ничего не помогает, удаляют сердечник (жало) жиклёра ХХ. В итоге топливная смесь будет обогащённой. Из-за этого получаем чёрные свечи и дополнительный налёт в камерах сгорания. Специалисты не рекомендуют удалять жало жиклёра. Сначала его необходимо почистить или заменить новым устройством. Помните, если жиклёр ХХ работает нормально, двигатель в режиме ХХ должен глохнуть при отключении провода от контакта жиклёра.

Видео по настройке карбюратора Ваз 2109 Солекс

Если карбюратор залит маслом, необходимо проверить состояние маслоотделительной сетки, которая устанавливается в крышках головок блоков цилиндров. К карбюратору Solex подведены два подводящих шланга от системы вентиляции газов в картере двигателя. Один из них выведен в низ корпуса, а второй патрубок подходит к воздушному фильтру. Чтобы избежать выхлопа масла из всех щелей, специалисты рекомендуют поставить в патрубок топливный карбюраторный фильтр.

Повышенные обороты ХХ. Если постоянно обогащается топливная смесь, при этом рукоятка подсоса работает нестабильно и иногда не доходит до упора, следует сначала проверить положение регулировочного болта. Его вы найдёте по большой головке. Очень часто болт самопроизвольно выкручивается, что приводит к перекосу рычага в процессе перемещения. Соответственно в таком положении невозможно правильно отрегулировать уровень обогащения топливной смеси. Поэтому обороты ХХ будут повышенными.

Если после затягивания регулировочного болта, проблема не устранена, необходимо проверить положение воздушной заслонки в топливном фильтре. Для этого открываем крышку фильтра и смотрим, как стоит заслонка. Если она установлена не в вертикальном положении, следует убрать пружину, которая предназначена для создания дополнительного сопротивления при закрытии заслонки. После уборки пружины заслонка будет закрываться полностью.

Регулировка карбюратора ВАЗ 2109

Содержание:

• 1 Принцип настройки
• 2 Поплавковая камера
• 3 Настройка карбюратора
• 4 Жиклеры
• 5 Дополнительные неисправности

Автомобиль ВАЗ 2109, с завода оборудовался карбюратором фирмы «Солекс». Имеет данный агрегат, 2 камеры — первичную и вторичную, и падающий воздушный поток. Он является одним из ключевых механизмов в работе двигателя, на ряду с системой зажигания. При его поломке, мотор не сможет правильно функционировать, как на высоких оборотах, так и во время холостого хода.

Но, не всегда причина сбоев может быть в какой-либо поломке. Достаточно просто неправильно отрегулировать карбюратор, и ходовые качества уже значительно ухудшаться. Поэтому, настройка карбюратора ВАЗ 2109, должна быть обязательной, особенно перед первым выездом после ремонта, замены деталей карбюратора, или же после покупки автомобиля. Также, перед настройкой советуем проверить систему зажигания, так как она напрямую связана с работой двигателя. Как правильно отрегулировать карбюратор «Солекс», рассмотрим в данной статье.

Принцип настройки

Для того, чтоб начинать настройку данного механизма, нужно знать, что именно настраивать. Первым делом, следует проверить уровень топлива в поплавковой камере. Если есть отклонения от нормы, их нужно устранить, иначе последующая регулировка не даст никаких результатов.

Второе, что нужно отрегулировать – холостой ход. Он отвечает за количество оборотов коленчатого вала, в нейтральном положении рычага коробки передач. Также, вместе с холостым ходом, нужно настроить и подачу топлива при движении.

Два вышеперечисленных действия, контролируются винтом качества и количества. А последнее, что подлежит регулировке – количество воздуха, поступающего в карбюратор, для смеси с бензином.

Поплавковая камера

Начнем по порядку, с поплавковой камеры. Чтоб проверить уровень топлива в ней, Вам понадобится такой инструмент, как: штангенциркуль. Перед тем, как проверять уровень, нужно дать двигателя поработать минут 5- 10. Это делается для того, чтоб в карбюраторе набрался текущий рабочий уровень.

Проверяем уровень топлива в поплавковой камере

Далее, снимаем воздушный фильтр, и верхнюю часть устройства «Солекс». Перед вами открылся доступ к поплавку и камере. Берете штангенциркуль, и замеряете расстояние от поверхности уровня бензина, до края поплавковой камеры. Расстояние должно равняться 23 – 25 мм. Если оно больше или меньше, то Вам необходимо его отрегулировать, подняв или опустив поплавок. После каждого смещения поплавка, перемеряйте уровень топлива. Когда штангенциркуль покажет расстояние в пределах нормы, можно собирать агрегат обратно, и пробовать заводить двигатель.

Конечно, стабильно он работать не будет, так как не настроены подача топлива и воздуха. Но значительные изменения будут заметны.

Настройка карбюратора

Для начала, заверните винт качества плоской отверткой до упора, а потом откручивайте в обратном направлении на 4 – 5 оборотов. Далее, заводите двигатель, и проверяйте количество оборотов на тахометре. Его стрелка должна быть между 750 – 900 оборотов. Если она показывает больше или меньше, то Вам нужно подрегулировать данный винт на 1 – 1,5 оборота по, или против часовой стрелки.

Также, нужно настроить винт количества топлива. Он отвечает не только за работу двигателя на высоких оборотах, а и во время холостого хода. На карбюраторе «Солекс», нормой считают 1,5 – 2 оборота. От сюда и начинаем настройку. Также, как и винт качества, заворачиваем до упора, и отворачиваем на нужное количество оборотов. Заводим двигатель, и следим за стрелкой тахометра. Если обороты коленвала в приделах нормы, то можно отложить отвертку в сторону, а если нет, то крутите винт количества до тех пор, пока обороты не стабилизируются.

Жиклеры

С правильным образованием смеси мы разобрались. Теперь, давайте разберемся с подачей топлива в цилиндр, при нажатии на педаль газа. Вообще, за это отвечают жиклеры карбюратора, но не стоит забывать о том, что на нормальную работу двигателя, может влиять и неправильная настройка зажигания.

Если при высоких оборотах, или при резком нажатии на педаль газа, автомобиль дергается или глохнет, то Вам необходимо снова внять верхнюю крышку карбюратора, чтоб получить доступ к поплавковой камере. Напротив отверстия для подачи бензина, располагаются четыре жиклера (жиклеры холостого хода и обычного). Их отверстия могут быть слишком маленькие, и поэтому, двигателю на хватает топлива в момент повышения оборотов.

Жиклеры на карбюратор «Солекс» подбираются в зависимости от того, на какой двигатель его устанавливают (от 1100 кубов до 1600). Например, на ВАЗ 2109, ставят жиклеры маркировкой 107,5. Если после замены жиклеров, ничего не поменялось, то причина может быть, либо в топливном насосе, либо в неисправности зажигания.

Вот и всё, регулировка карбюратора ВАЗ 2109 завершена. Также, перед тем как настраивать «Солекс», советуем заранее пересмотреть все возможные неисправности в системе зажигания, так как при их наличии, карбюратор настроить не удастся. Обороты будут пропадать, и при нажатии на педаль газа, и во время холостого хода.

Жиклеры

Дополнительные неисправности

Говоря о системе зажигания, без проверки которой не обойтись, давайте перечислим детали, наиболее часто выходящие из строя:

• Свечи;
• Коммутатор;
• Катушка зажигания;
• Трамблер.

Перед настройкой «Солекс», обязательно проверьте данные узлы и механизмы зажигания, так как они повлияют на работу двигателя, и буду сбивать Вас с толку.

Регулировка карбюратора на ВАЗ 2109 своими руками (видео), список основных неисправностей

Содержание:

1. Подготовка к настройке
2. Пошаговая инструкция настройки карбюратора на ВАЗ 2109
3. Видео регулировки карбюратора

Регулировка карбюратора является достаточно широко распространенной процедурой для автомобилей ВАЗ 2109. Вам следует обратить внимание на характерные признаки того, что данному агрегату требуется настройка.

Из основных признаков отметим:

• Двигатель глохнет во время движения;
• Увеличивается расход топлива без объективных на то причин;
• Мотор не развивает свою полную мощность;
• Силовой агрегат невозможно завести и пр.

Грамотно выполненная регулировка карбюратора на ВАЗ 2109 позволит вам избежать более сложного и дорогостоящего ремонта. Потому это первоочередная процедура, которую вам стоит выполнить.

Нет искры

Климат нашего региона, а также несовершенство технической части ВАЗ 2109, приводят к тому, что пропадает искра. Из-за этого двигатель завестись не может.

Причин тому может быть несколько:

• Нарушена функциональность коммутатора;
• Катушка зажигания сломалась;
• Датчик Холла работает некорректно;
• Контакты окислились или на них образовались загрязнения;
• У высоковольтного провода произошел сбой;
• Замок зажигания не работает, ему требуется ремонт;
• На свечах образовался нагар;
• Угол опережения зажигания на карбюраторе неправильно выставлен.

Заливает свечи

Если вы заметили, что переливает карбюратор на ВАЗ 2109, дело в заливе свечей. Происходит это чаще всего зимой. Страдает от такого недуга как карбюраторный, так и инжекторный двигатель.

Вид залитой свечи

Причины бывают следующими:

• Для создания рабочей смеси зимой требуется больше усилий, от чего свечи заливает;
• На новых автомобилях это явление невозможно;
• Износился силовой агрегат;
• Свечи или свечные провода оказались низкого качества.

Чтобы избежать залива свечей, рекомендуется поддерживать аккумулятор полностью заряженным, использовать высококачественное масло, а также следить за исправностью стартера. Разумеется, все это обязательно дополните надежными свечами.

Плавают обороты

Одни из наиболее частых неисправностей карбюратора на ВАЗ 2109 являются плавающие обороты. Подобные проблемы появляются на автомобиле, который прошел достаточно внушительный километраж.

Определить тот факт, что плавают обороты холостого хода на ВАЗе 2109, не сложно. Для этого включите холостой ход и поочередно запустите разные механизмы. Если обороты начнут плавать, требуется оперативно решить эту проблему.

Причин плавания холостого хода существует три:

• Засорился жиклер. На это, кстати, специалисты рекомендуют обращать внимание в первую очередь;
• Перегорело питание электромагнитного клапана;
• Отсутствует питание электромагнитного клапана.

Если проблемы с карбюратором в итоге были обнаружены, настройку и регулировку можно выполнить самостоятельно, заручившись помощью друга.

Здесь лучше работать в четыре руки. А вот на станции технического обслуживания не спешите. Они возьмут за свои услуги много денег при относительной легкости работы, которую можно выполнить своими руками.

Чтобы карбюратор не создавал вам проблем, старайтесь использовать качественное горючее, смазывать винты качества, проверять исправность троса воздушной заслонки. Последний, кстати, требует периодической замены.

Подготовка к настройке карбюратор ВАЗ 2109

Чтобы разобраться в том, как отрегулировать карбюратор на своем ВАЗ 2109, начать следует с подготовительных мероприятий. Они в себя включают:

• Подготовка помещения для регулировки, где есть постоянный доступ к свежему воздуху;
• Машина должна обязательно стоять горизонтально и максимально ровно;
• Не используйте обычные тряпки во время работы, поскольку из них лезет ворс, который может навредить автомобилю;
• Под рукой у вас всегда должна быть плоская отвертка;
• Подготовьте чистящие средства, либо бензин. Лучше всего прочищает систему сжатый воздух.

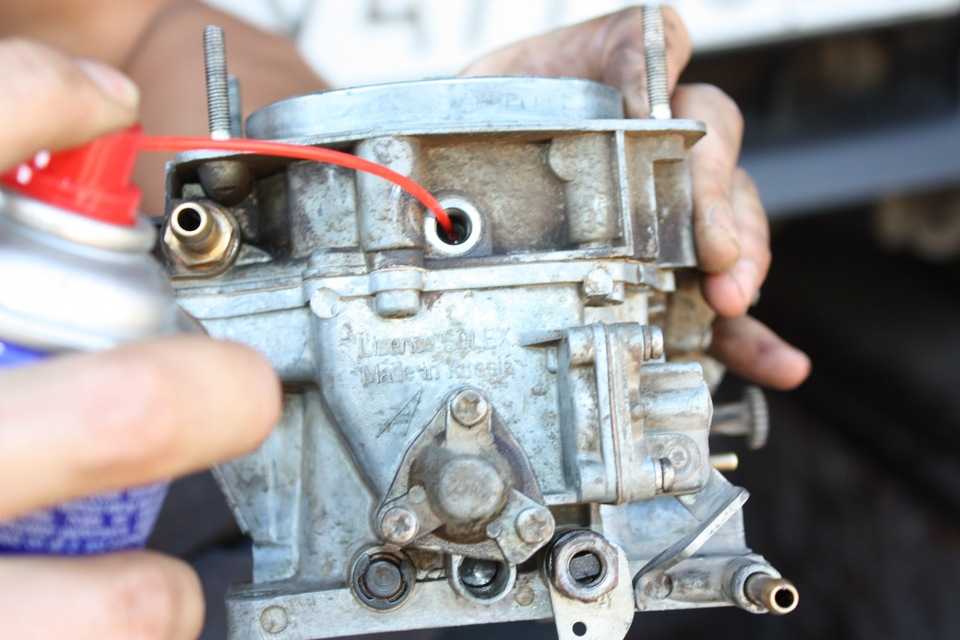

Чистка карбюратора

Выполнять регулировку карбюратор на ВАЗ 2109 своими руками нельзя до того, как вы прочистите его.

Для этого подойдет обычный бензин или сжатый воздух, моющие и чистящие средства. Отрегулируйте предварительно зажигание. Если оно раннее или позднее, тогда настройка карбюратора не даст ровным счетом ничего.

Выполняйте работы лишь после достижения двигателем рабочих температур. Для этого нужно завести машину и подержать ее на холостых. От педали газа нужно демонтировать тягу, открутить вентиляцию картера, проверить отсутствие в трубке регулятора вакуума. Если вакуум есть, значит вы сделали что-то не так. Винты качества обязательно отрегулируйте.

Пошаговая регулировка

Выполнить регулировку вы сможете своими руками, но для этого следует придерживаться четкой последовательности ваших действий.

Шаг 1. Регулировка дроссельной заслонки

1. Проверьте уровень натяжения троса. Он может быть натянут чрезмерно или слабо.
2. Ключом на 13 отрегулируйте натяжение.
3. Проверьте работу. Нажав педаль до упора, заслонка должна полностью открыться, а отпустив педаль — полностью закрытой.
4. Тем же ключом на 13 настройте положение контргайки для достижения идеального результата.

Шаг 2. Регулировка воздушной заслонки

Воздушная заслонка

1. Снимите крышку с фильтр, замените его при необходимости.
2. Проверьте его работоспособность. Утопите ручку подсоса полностью, и тогда заслонка должна быть полностью открытой и располагаться под торпедой.
3. Потяните рычаг заслонки, чтобы полностью открыть ее.
4. Вдавите рычаг до упора.
5. Извлеките трос из изоляции и прижмите болт регулировки тяги.
6. Проверьте функциональность заслонки еще раз.
7. Достигнув необходимого результата, зафиксируйте болт на рычаге и закройте крышку воздушного фильтра.

Шаг 3. Пусковое устройство

Регулировку осуществляют, снимая или не снимая карбюратор. Если вы не можете его снять, тогда воспользуйтесь тахометром. Корпус воздушного фильтра снимается, извлекается рычаг воздушной заслонки. Запускайте двигатель и следите за тем, что происходит.

Воздушная заслонка открывается плоской отверткой на треть, а ключом на 7 регулируется болт регулировки. Тахометр должен показывать 3100-3400 оборотов. Если нужный результат достигнут, заслонку можете отпустить.

Шаг 4. Регулировка холостого хода

1. Зарядите максимально полностью аккумулятор.
2. Прогрейте двигатель, чтобы он достиг своей рабочей температуры.
3. Включите фары, аудиосистему и прочее оборудование, которое потребляет электричество. Требуется добиться максимального использования заряда аккумуляторной батареи.
4. Сделайте максимальные обороты на холостом ходу.
5. Вращением винта качества снижайте обороты примерно на 50-150.

Видео

Не забывайте, что постоянная регулировка карбюратора, его грамотная чистка и настройка позволят существенно продлить срок службы устройства, избежать сложного и дорогостоящего ремонта. Плюс ко всему, это положительно сказывается на расходе топлива, который снижается в результате подобных процедур.

Теперь вы знаете, что делать при неисправности карбюратора на вашем ВАЗ 2109, провалах при разгоне, недержании холостых оборотов и прочих неприятностей.

Разумеется, если проблема оказалась серьезной и карбюратор нуждается в ремонте, тогда лучше доверить профессионалам. Браться за подобное дело самостоятельно не рекомендуется.

 Загрузка …

---

Регулировка карбюратора на ваз 2109

Регулировка карбюратора ваз 2109 – самая распространенная процедура обслуживания автомобиля. Из-за сложности узла, она считается самой тонкой и чувствительной настройкой автомобиля. Самое время узнать, как выполняется регулировка карбюратора ваз 2109 и ремонт.

Перед тем, как чистить и настраивать карб, необходимо изучить данные карбюратора. Это таблица которая имеет содержание в виде технических характеристик.

Содержание статьи

Признаки неисправности карбюратора Solex

Перед тем, как выполнить регулировку карбюратора на автомобиле ВАЗ 2109, необходимо ознакомиться с сопутствующими неисправностями, чтобы не выполнять ремонт агрегата просто так.

Итак, поводом, после которого идет настройка карбюратора ВАЗ 2109 считают:



Следующие признаки можно назвать следствием предыдущих и это:

• Неустойчивые обороты холостого хода;
• Повышение расхода топлива;
• Ухудшение пусковых свойств;
• Снижение приемистости двигателя.

Принцип работы карбюратора и системы подачи топлива вынуждает автовладельцев выполнять такую процедуру, как регулировка карбюратора ВАЗ 2109 выполнять, как минимум, раз в полгода. Механизм на машине с карбом нужно смазывать раз в месяц, в отличии от авто с впрыском, где есть форсунки. Регулируется все предельно просто.

Причины выхода из строя карбюратора ваз 2109

Карбюратор Солекс – это очень чувствительный прибор, в котором находится большое количество мелких каналов. При прохождении через них огромного количества некачественного топлива, можно столкнуться с тем, что они забьются примесями и перестанут функционировать.

Первое, что может сразу стать заметным – понижение оборотов на холостом ходу. В дальнейшем, автомобиль плохо заводится и нуждается в регулировке карбюратора.

Данная процедура делится на несколько этапов:

1. Снятие агрегата
2. Разборка и чистка
3. Сборка и монтаж
4. Настройка холостого хода карба

Снятие, разборка и чистка карбюратора ваз 2109

При обнаружении всех вышеперечисленных симптомов можно приступать к снятию и разборке карбюратора. На ВАЗ 2109 ремонт карбюратора солекс возможен при использовании ремкомплекта. Рекомендуется заранее приобрести ремонтный комплект, чтобы сразу поменять все прокладки, жиклеры и клапана. Таблица имеет данные жиклеров и всех необходимых клапанов. Машина должна стоять неподвижно. Разбирая детали, самое главное – ничего не потерять.

Чтобы снять и настроить устройство, необходимо открыть капот и отсоединить от него все шланги. Они крепятся на хомутах, поэтому рекомендуется заранее запастись отверткой. Следующий этап – это трос привода педали газа и воздушной заслонки. Оба элемента снимаются достаточно просто. После этого демонтируйте фишку с экономайзера холостого хода. Демонтаж выполняется предельно аккуратно, чтобы не повредить контакты. Разобрать все – еще проще.

Рекомендуемая пропускная способность жиклеров пневматического экономайзера для различных условий эксплуатации

Условии эксплуатации	Пропускная способность См³/мин	Условии эксплуатации	Пропускная способность См³/мин
Легкие дорожные ус­ловия со значительной нагрузкой (экономичная регулировка)	60	Средние дорожные ус­ловия	110
		Работа   с   прицепом (экономичная   регули­ровка)	160
		Работа   с   прицепом (мощностная регулиров­ка)	200
Легкие дорожные ус­ловии	80

Теперь можно открутить четыре гайки корпуса, удерживающие карбюратор на впускном коллекторе. Если он снимается с трудом, то можно подковырнуть его при помощи толстой отвертки. Забейте коллектор тряпкой, чтобы внутрь не попали инородные частицы и очистите место посадки от остатков старой прокладки карбюратора.

Сам карбюратор состоит из нескольких элементов:

• Верхняя крышка
• Нижняя крышка и поплавковая камера
• Блок дроссельных заслонок

В первую очередь, снимается верхняя крышка. Заодно проверяется состояние игольчатого клапана и состояние поплавка. Клапан должен перемещаться без заеданий и также легко возвращаться в исходное положение. Сразу можно проверить работу привода ускорительного насоса. Все соединения должны легко крутиться.  Принцип действия многих механизмов очень простой, а стоять они должны ровно. Настраивается он после сборки.

Теперь необходимо отделить блок дроссельных заслонок от нижней крышки. Все держится при помощи болтов, поэтому отвертки тут будет достаточно. Как только все узлы будут полностью разобраны, их нужно обработать при помощи очистителя дроссельных заслонок или обычного бензина. Детали нужно вытирать при помощи сухих ветошей.

Особое внимание заслуживают жиклеры. Их нужно не только чистить, но и продувать. Все дело в том, что жиклеры имеют очень тонкие каналы, которые легко забиваются посторонними частицами. Даже одной соринки хватит, чтобы вывести весь узел из строя. Разобрать и собрать карбюратор – это полдела. Теперь нужно все аккуратно установить и настроить. Подключение шлангов выполняется без герметика.

Если остались вопросы, посмотрите видео:

Что делать если забился карбюратор ваз 2109

Увеличенный расход топлива — устранение этой проблемы на ваз 2109

Установка и сборка карбюратора ваз 2109

После чистки всех элементов, можно производить его сборку. Заранее проверьте зазоры в блоке дроссельных заслонок и установите их по номинальным значениям. Для каждого типа агрегата можно найти все тарировочные данные в справочниках. Вместо старых прокладок рекомендуется сразу устанавливать новые, чтобы избежать повторной разборки через две недели эксплуатации. Установка деталей производится аккуратно.

Поменяйте игольчатый клапан, если требуется. Неисправный клапан может негативно отразиться на расходе топлива, так как он западает и пропускает огромное количество бензина через сечение канала.

Привода заслонок, рычаги и тяги рекомендуется смазать при помощи селедола или Литола 24. Не рекомендуется применять данную смазку в среде, которая контактирует с бензином. Густая смазка подходит исключительно для наружных частей, типа пластиковых суставов для тяг карбюратора. Они могут и не стоять.

Верхнюю крышку устанавливают в самую последнюю очередь и только после настройки уровня в поплавковой камере.

Настройка уровня поплавковой камеры карбюратора своими руками

Схема поплавковой камеры с параметрами установки: 1 — поплавок; 2 — язычок; 3 — прокладка; 4 — крышка.

Уровень в поплавковой камере необходим для бесперебойной работы карбюратора. Слишком завышенный уровень способствует увеличению подачи топлива, а недостаточный – снизит приемистость карбюраторного двигателя, так как уровень не сможет набраться вовремя.

Чтобы настроить уровень в камере, необходимо перевернуть верхнюю крышку и отогнуть поплавок на столько, насколько это позволяют усики. Расстояние между нижним углом и крышкой должно соответствовать 20 мм. Если это не так, подогните усики и установите верхнюю крышку. Такая регулировка карбюратора ваз 2109 своими руками считается номинальной. Принцип действий тут несложен.

Регулирование воздушной заслонки или пускового устройства

Установите карб, но не ставьте воздушный фильтр. Полностью вытащите подсос и закройте заслонку. В таком положении нужно регулировать трос привода воздушной заслонки.

Попробуйте вытащить и убрать подсос несколько раз. Заслонка должна полностью открываться и закрываться без заеданий. Если все сделано правильно, можно устанавливать воздушный фильтр на место, подключить все шланги и привода карбюратора. Самое время приступить к регулировке холостого хода ВАЗ 2109. Не забудьте про подключение ЭПХХ.

Как настроить правильно карбюратор на ВАЗ 2109?

Номинальные обороты на двигателе ваз 2109 должны соответствовать 750-800 об/мин. Регулировка ХХ карбюратора необходима для экономичного поддержания работы двигателя во время стоянки и скорейшего прогрева перед началом движения. Без этого устройство не будет работать. Таблица с тех. характеристиками карбюратора таких данных не имеет. Делать это нужно согласно следующей инструкции, которая содержит норму ХХ. Результаты и схема регулировки – устойчивые обороты.

Данная процедура производится при наличии проблем с двигателем или раз в полгода согласно регламенту о техническом обслуживании ВАЗ 2109. Потратить на нее нужно всего 3-4 минуты. Мотор прогревается до рабочей температуры на подсосе или при помощи педали акселератора. Далее убираем подсос и полностью закручиваем винт качества. Скорее всего, мотор заглохнет. Теперь винт выкручивается ровно на три оборота и мотор снова запускается.

При помощи регулировочного винта количества выставляет обороты 650-700 об/мин. Теперь вращайте винт качества до тех пор, пока не получатся максимально возможные обороты холостого хода. Снова выставляем количеством обороты, равные номинальным. Теперь нужно снова вращать качество, пока не получим максимальные обороты. Регулировать так можно долго.

Теперь закрутите количество до 800 об/мин. Такая регулировка считается правильной. Если с первого раза этого достичь не удалось, нужно повторить процедуру еще раз. Стоит напомнить, что вся процедура выполняется при включенном ближнем свете фар и печке, работающей в максимальном режиме. Это связано с тем, что при понижении напряжения, обороты падают, поэтому во время использования данных потребителей, обороты должны быть номинальными, а при выключении должны немного возрастать.

Винт качества и количества на карбюраторе автомобиля Лада 2109 расположен сзади агрегата. В связи с этим регулировка усложняется. Хотя, регулировать становится сложнее, но не так чаще, как на Жигулях.

Отличное видео по тонкой настройке карбюратора солекс на ваз 2109

Что делать если нет холостого хода на карбюраторной девятке

Заключение

Если после регулировки появились провалы при нажатии на педаль газа, то выкрутите немного винт количества, чтобы обогатить смесь. Скорее всего, обороты немного возрастут, но не должны превышать 900 об/мин. Регулировка и настройка карбюратора на автомобиле ваз 2109 своими руками на этом завершена.

Более точная настройка карбюратора производится при использовании специального газового анализатора. Такой прибор позволяет не только настроить холостой ход карбюратора, но еще и снизить вредные выбросы выхлопных газов. Таким образом, регулировка карбюратора может превратиться в заботу об окружающей среде. Но, чаще всего, его нет, когда он нужен. Он является достаточно редким.

Установка карбюратора и его настройка может выполняться из без анализатора. Подключение устройства выполняется герметично.

Вот так производится регулировка карбюратора ваз 2109. Надеемся, что эта статья помогла ответить читателям на интересующий вопрос – как отрегулировать карбюратор на ваз 2109 правильно. Желаем удачи на дорогах и буду раз выслушать ваше мнение касательно статьи в комментариях, возможно есть какие-то правки!

Ремонт и регулировка карбюратора ВАЗ 2109 своими руками

Регулировка и настройка карбюратора автомобиля ВАЗ 2109 — несложные процедуры, которые просто выполнить самостоятельно. Но они способны избавить от многих проблем с автомобилем и даже снизить расход топлива

Двигатель вашего автомобиля ВАЗ 2109 не может развить полной мощности или вообще не заводится? Расход топлива увеличился? Во время езды автомобиль глохнет? Это и другие неисправности признаки того, что карбюратору автомобиля требуется настройка и регулировка. Своевременное выполнение этих операций снижает вероятность того, что может потребоваться ремонт.

Карбюратор ВАЗ 2109

Содержание

1. Что делать, если пропала искра?
2. Почему заливает свечи?
3. Почему плавают обороты?
4. Подготовительный этап
5. Нюансы, которые нужно учитывать во время настройки
6. Последовательность действий при регулировке
7. Особенности настройки карбюратора Солекс

Что делать, если пропала искра?

Особенности нашего климата и дорог провоцируют ситуацию, когда пропала искра и двигатель не заводится.

Причины, по которым пропала искра, обычно следующие:

• Работоспособность коммутатора нарушена;
• Функционирование датчика Холла некорректное;
• Катушка зажигания вышла из строя;
• Окислились или загрязнились контакты;
• Случился пробой высоковольтного провода;
• Работоспособность замка зажигания нарушена, нужен ремонт.

Есть еще причина, следствием которой является ситуация, что искра пропала — свечи зажигания, а точнее контакты, стали черные от нагара. Искра может пропасть, если угол опережения зажигания у карбюратора выставлен неправильно. Причин, по которым пропадает искра, а двигатель не заводится, может быть и больше, нужно проверять карбюратор на неисправности и при необходимости выполнять ремонт.

Почему заливает свечи?

Это следующий распространенный вопрос, с которым сталкиваются автолюбители. Заливает свечи и на карбюраторном и на инжекторном автомобиле. Чаще всего заливает свечи в зимний период. Причины возникновения неисправности:

• Для того чтобы смешать рабочую смесь в зимний период требуется больший расход усилий, однако, в новых автомобилях свечи обычно не заливает. Снизить вероятность того, что свечи окажутся залиты, поможет полностью заряженный аккумулятор соответствующей мощности, исправный стартер, качественное масло;
• Износ двигателя;
• Сами свечи со свечными проводами, они должны быть качественными.

Свечи на ВАЗ 2109

Почему плавают обороты?

Тоже частая проблема, которая начинает проявляться у автомобиля после значительного пробега. Для проверки включите холостой ход автомобиля, а затем по очереди различные механизмы. Если вы увидите, что обороты плавают, значит, требуется решение проблемы. Одной из причин неисправности может быть замыкание.

Еще одна проблема — пропал холостой ход. Как правило, для этого есть три причины — засорение жиклера, перегорание или отсутствие питания электромагнитного клапана. Если холостой ход пропал, проверьте в первую очередь именно это.

Настройка карбюратора ВАЗ 2109 и регулировка осуществляется достаточно легко и решает многие вышеперечисленные проблемы, в том числе снижает расход топлива, но при обращении в автомастерскую это обойдется в существенную сумму денег. Работы удобнее выполнять с помощником, это сократит расход времени. Специального инструмента или оборудования не потребуется. Если потребуется ремонт, им лучше самостоятельно не заниматься, а обратиться к специалистам.

Для того чтобы ремонт карбюратора требовался как можно реже, нужно использование качественного топлива для автомобиля.

Регулярно смазывайте винты качества, тросы воздушной заслонки. Тросы еще нуждаются в регулярной замене.

Подготовительный этап

• Обеспечьте помещению, в котором будет выполняться регулировка, постоянный доступ свежего воздуха;
• Автомобиль нужно установить строго горизонтально;
• Ветошь при работе использовать нельзя, так как она оставляет ворсинки, подготовьте другой материал;
• Держите под рукой плоскую отвертку;
• Подготовьте специальные средства для чистки, в крайнем случае, можно использовать бензин, самое лучшее средство — сжатый воздух.

Нюансы, которые нужно учитывать во время настройки

Прежде чем приступить непосредственно к работам, нужна чистка карбюратора ВАЗ 2109.

Для этого используйте сжатый воздух, бензин, специальные средства для чистки. Обязательно нужна предварительная регулировка зажигания. При установленном раннем или позднем зажигании настраивать карбюратор бессмысленно.

Проводить все работы нужно только тогда, когда двигатель достиг рабочей температуры, для этого он заводится и какое-то время работает на холостом ходу. Демонтируйте тягу от педали газа с дроссельной заслонки. Отсоедините вентиляцию картера. Проверьте, чтобы в трубке регулятора опережения не было вакуума. Наличие вакуума — признак, что сделано что-то некорректно. Отрегулируйте винты качества.

Последовательность действий при регулировке

Сначала проводится регулировка дроссельной заслонки:

1. Проверьте натяжение троса, может быть два варианта — чрезмерное натяжение или недостаточное;
2. С помощью ключа на 13 отрегулируйте натяжение троса;
3. Проведите проверку: при выжатой педали газа заслонка должна быть открыта полностью, при отпущенной педали — закрыта;
4. Ключом на 13 отрегулируйте положение контргайки так, что результат стал оптимальным.

Далее наступает очередь воздушной заслонки:

1. Нужно снять крышку с воздушного фильтра;
2. При необходимости замените фильтр;
3. Проведите проверку: если ручка подсоса утоплена полностью, то заслонка должна находиться под торпедой и быть полностью открытой;
4. Поверните рычаг заслонки до полного открытия;
5. Утопите рычаг до упора;
6. Выньте трос из изоляции и прижмите болт регулировки тяги;
7. Снова проведите проверку заслонки;
8. Если нужно, продвигайте постепенно оболочку троса, зажмите болт крепления;
9. Если нужный результат достигнут, затяните болт к рычагу и закройте крышку фильтра.

Следующий шаг — пусковое устройство. Отрегулировать его можно без снятия карбюратора и со снятием. Если снять карбюратор нет возможности, нужен тахометр. Снимите корпус воздушного фильтра и выньте рычаг воздушной заслонки полностью. Рычаг расположен под торпедой в салоне. Запустите мотор и понаблюдайте за тем, что произойдет.

Откройте воздушную на треть, используя плоскую отвертку. С помощью ключа на 7 откручивайте болт регулировки, пока не добьетесь на тахометре показаний в 3100-3400 оборотов. После достижения результата опустите заслонку.

Далее регулируем холостой ход карбюратора:

1. Зарядите аккумулятор;
2. Прогрейте двигатель до рабочей температуры;
3. Включите фары, аудиосистему и другие элементы, потребляющие электрическую энергию;
4. Добейтесь максимальных оборотов на холостом ходу;
5. Вращая винт качества, снизьте обороты на 50-150.

Помните о том, что если карбюратор регулярно чистить и настраивать, то он будет работать долго, ремонт и замена не потребуются, кроме того, это снизит расход топлива.

Особенности настройки карбюратора Солекс

Быстрее всего настроить карбюратор Солекс, следуя инструкции. Настройка карбюратора Солекс начинается с установки правильного уровня в поплавковых камерах:

• Запустите двигатель, через 3-4 минуты заглушите его;
• Нужно снять воздушный фильтр;
• Отсоедините топливный шланг;
• Аккуратно отверните 5 болтов, снимите крышку карбюратора Солекс;
• Замерьте расстояние от кромки корпуса до уровня топлива, оно должно быть 25,5 мм;
• При обнаружении несоответствия подогните язычок кронштейна поплавков;
• Проверьте параллельность кромок поплавков привалочной поверхности крышки;
• Отрегулируйте, производя воздействие на кронштейны поплавков.

Далее осуществляем регулировку пускового устройства. Для этого потребуется снять карбюратор. Проверьте у пускового устройства диафрагму. Для доступа к диафрагме нужно скрутить 4 болта и снять крышку. Если у диафрагмы обнаружены неисправности, ее нужно заменить. Регулировка проводится в следующей последовательности:

• Закройте воздушную заслонку, повернув рычаг;
• Утопите шток пускового устройства;
• Проведите замер зазоров, при обнаружении несоответствий с данными продолжайте далее;
• Ослабьте контргайку, проверните регулировочный винт;
• Проведите замер зазора дроссельной заслонки, он должен соответствовать данным, добейтесь соответствия с помощью регулировочного винта.

Затем нужно настроить холостой ход. Правильно настроенный холостой ход обеспечивает устойчивость работы двигателя. Настройка проводится при условии, что карбюратор и воздушный фильтр установлены, двигатель прогрет до рабочей температуры. Удобнее будет использовать в работе тахометр и газоанализатор. Итак:

• Еще до прогрева двигателя закрутите до упора винт качества, после чего ослабьте на 3-4 оборота;
• Запустите двигатель, уберите подсос, включите фары и вентилятор;
• Винтом количества установите обороты на значении 750-800;
• Далее выставьте максимальные обороты винтом качества;
• Затем установите обороты 900;
• Далее 800;
• Крутите винт качества до тех пор, пока не добьетесь неустойчивых оборотов, далее открутите его на один оборот;
• Винтом количества выставите обороты в зависимости от времени года. Для лета лучше всего 800-900, для зимы 900-1000.

Солекс

Может случиться такая ситуация, что двигатель никак не отреагирует на регулировку винта количества. Это говорит о том, что жиклер холостого хода нужно поменять на меньший. Второй вариант — нужно докрутить электромагнитный клапан. Подобрать подходящий жиклер для карбюратора Солекс сложная задача. Ориентиром может стать рабочий объем двигателя. На больший объем требуется меньший жиклер.

Причиной того, что карбюратор Солекс глохнет является как раз жиклер.

Засорение жиклер может стать причиной того, что пропал холостой ход.

Грамотная же его настройка позволит снизить расход топлива и увеличения мощности двигателя.

Как просто и быстро настроить карбюратор ВАЗ 2109

Поделитесь закладкой с друзьями:

• Разборка карбюратора ВАЗ 2109
• Процесс чистки
• Сборка карбюратора ВАЗ 2109
• Регулировка карбюратора ВАЗ 2109

Ремонт карбюратора на автомобиле марки ВАЗ 2109 предполагает разборку и чистку основных узлов с заменой изношенных деталей. Перед началом разборки необходимо обзавестись специальным ремкомплектом под свой вид карбюратора. Комплект включает следующее:

• уплотнительные прокладки;
• диафрагмы пускового устройства;
• диафрагмы ускорительного насоса;
• жиклеры.

Мы не советуем снимать дроссельную и воздушную заслонки, так как их непросто установить на место. Неправильная установка, в свою очередь, нарушает их работу.

к содержанию ↑

Разборка карбюратора ВАЗ 2109

Чтобы можно было приступить к ремонтным работам, подготовьте необходимые инструменты, чистую емкость и бутылку ацетона. Также вам пригодится удобный верстак или обычный стол для проведения работ.

Сначала необходимо выкрутить электромагнитный клапан, а затем извлечь из корпуса топливный жиклер. Промыв его в растворителе, хорошенько продуйте струей воздуха. После этого выкрутите винты, на которых держится крышка карбюратора (всего их 5 шт.). Отложите крышку, не повредив хрупкий поплавок.

Далее необходимо аккуратно снять поплавок, выдавив его ось тонким шилом и вытащив его. Извлеките уплотнительную прокладку.

Если прокладка сильно изношена, ее лучше заменить на новую.

Посмотрите на обжатый след на прокладке, который образовывается от соединения крышки и корпуса. След должен быть равномерным, но если он в каких-то местах прерывается, привалочная плоскость нарушена. Следовательно, корпус и крышку необходимо притереть друг к другу.

Взяв в руки накидной ключ, отверните топливный кран и проверьте, как он работает. Игла должна двигаться плавно, не заедая. Никаких поперечных люфтов быть не должно. Демпфирующий шарик должен гладко двигаться по своей оси. Если что-то не так, топливный клапан лучше заменить новым.

Проверьте работу пускового устройства. Для этого необходимо открутить 4 винта крепления крышки и снять ее, а затем демонтировать диафрагму.

На диафрагме не должно быть никаких механических повреждений, а материал должен иметь эластичные свойства.

Если вы покупали ремонтный комплект, то независимо от состояния диафрагмы ее лучше заменить. Также проверьте, в каком состоянии пружины. Она не должна быть сильно вытянута.

Сбоку от крышки находится топливный фильтр, который нужно вывернуть. Отмочив его в растворителе, тщательно продуйте струей сжатого воздуха и вкрутите на место.

Если решите снять механизм управления дроссельными заслонками, выкрутите гайку крепления и вытащите стопорный шарик с пружиной, а затем снимите рычаг.

Снимите распылители насоса, аккуратно поддев их тонкой отверткой и вытащив. Проверьте состояние резиновых уплотнителей распылителей. При необходимости их необходимо заменить. Если вы не планируете менять распылители, погрузите их в растворитель, а затем продуйте сжатым воздухом и поставьте на место.

Разберите ускорительный насос и произведите замену диафрагмы. Крестообразной отверткой выкрутите 4 винта крепления крышки и снимите ее. После этого демонтируйте диафрагму и возвратную пружину. Промойте все детали в ацетоне и соберите насос.

По такому же принципу разберите, промойте и проверьте экономайзер режимов мощности. Некоторые модели карбюраторов имеют пластиковую заглушку под крышкой экономайзера, которую можно убрать и не ставить на место.

Выкрутите эмульсионные трубки, под которыми находятся топливные жиклеры. Выкручиваем их и вытряхиваем из отверстий, перевернув корпус карбюраторного блока. Если жиклеры не выпадут, можно чем-нибудь их поддеть.

Все жиклеры и трубки погрузите в растворитель, тщательно их промойте или просто замените новыми. Отверните винт крепления и снимите провод с хвостовика датчика винта регулировки смеси. Затем выкрутите сам винт.

Итак, мы разобрали карбюратор ваз 2109, а также проверили и заменили изношенные элементы, продули каналы и жиклеры.

к содержанию ↑

Процесс чистки

Самое негативное влияние на работу карбюратора оказывает некачественное топливо, которым заправляют машины на некоторых АЗС. Карбюратор ВАЗ 2109 начинает работать со сбоями, отражаясь на работе двигателя. Состав смеси можно определить при помощи анализатора, который позволяет определить содержание угарного газа, углеводорода и кислорода. Свечи зажигания могут многое сказать о количестве разных веществ в смеси. Если на наконечнике вы увидите серо-коричневый налет – пропорция смеси ровная. Черный цвет указывает на преобладание топлива. Белый говорит об избыточном содержании воздуха в смеси.

Необходимо визуально осмотреть карбюратор автомобиля. Он должен быть чистым, без всяких загрязнений. Чистить карбюратор нужно тщательно, поэтому работа отнимает не пять и не десять минут.

Запаситесь тряпками, средствами для чистки, а также купите или возьмите у кого-нибудь компрессор. Еще вам понадобится растворитель, набор ключей и отвертки, зубочистки. Существуют разные очистителю карбюратора, а вам нужно лишь подобрать подходящий продукт.

Сняв карбюратор и разобрав его по вышеизложенной инструкции, нужно приступить к очистке каждой детали отдельно. Не потеряйте ни единого винтика, гайки и болтика. Резиновые уплотнители обрабатывать растворителем нельзя, так как он их повреждает. Все детали из металла следует поместить в отдельную емкость и залить средством для чистки или обычным растворителем. Через некоторое время (1-2 часа) почистите детали зубной щеткой и продуйте компрессором.

Ничего не вставляйте в выходные отверстия карбюратора и клапанов, так как отсюда в двигатель подаются топливо и воздух. Углубления необходимо продуть воздушной струей из баллончика или компрессора. После чистки карбюратор следует тщательно высушить и собрать в соответствующей последовательности. Установив узел на машину, его необходимо настроить (об этом ниже).

Для дальнейшей защиты карбюратора от загрязнений необходимо регулярно менять воздушный и топливный фильтры. Делать это нужно при замене свечей, а чистить карбюратор следует начинать с сетчатого фильтра. Он находится под пробкой топливного фильтра. Его можно промыть в бензине и продуть воздухом при помощи компрессора. Если карбюратор будет работать не так, как должен, вам придется заменить устройство.

От настройки и регулировки карбюратора зависит расход бензина ВАЗ 2109. При желании все регулировки вы можете произвести самостоятельно, делая все по нашей инструкции.

к содержанию ↑

Сборка карбюратора ВАЗ 2109

Итак, ваш карбюратор полностью разобран и вам нужно его собрать. Процесс достаточно прост и выполняется в последовательности, обратной сборке.

Сначала промойте все детали в растворителе, не забыв о корпусе и крышке. Как это сделать мы описали выше. Установите топливный фильтр на место, осмотрев его (не должно быть повреждений). Если что-то не так, замените его новым. Установив фильтр, вкрутите на место пробку.

Далее установите поплавок, который также следует проверить на отсутствие повреждений и на герметичность. Опустите поплавок в емкость с топливом на несколько минут и вытащите. Если внутрь попадет бензин, поплавок необходимо заменить.

Внимание следует обратить на боковые части поплавков. Если на них заметны следы контакта со стенками карбюратора, рычаги следует подогнуть в сторону.

Проверьте и при необходимости замените уплотнитель крышки карбюратора.

Соберите крышки ускорительного и топливного насосов, а также экономайзера. При установке ускорительного процесса его крышку следует зафиксировать всеми винтами, не затягивая их до конца. После этого нужно утопить рычаг насоса до упора и затянуть вины, отвечающие за крепление крышки.

Проверьте электромагнитный клапан, подключив его к питанию (подсоедините клемму клапана к плюсовой клемме АКБ, а минус от аккумулятора накинув на корпус клапана). При замыкании цепи игла клапана должна войти в корпус. Если этого не произойдет, деталь нужно заменить новой.

Установите на свои места эмульсионные трубки, продув их или заменив. Также поставьте и прикрутите крышку карбюратора, и соберите сектор привода заслонками.

к содержанию ↑

Регулировка карбюратора ВАЗ 2109

На все автомобили марки ВАЗ 2109 установлены карбюраторы отечественного производства Солекс. Несмотря на модификацию карбюратора он настраивается по определенному принципу. Таким образом, наши рекомендации по настройке подойдут для всех марок автомобилей с карбюраторами Солекс. Мы расскажем вам о тех регулировках, которые вы сможете произвести дома, не имея специализированного оборудования и инструментов.

Карбюратор всегда следует начинать настраивать с поплавковой камеры. Для начала проверяется и регулируется уровень топлива. Сделать это можно следующим образом:

1. Заведите мотор и позвольте ему поработать в течение нескольких минут. Затем заглушите его.
2. Снимите с карбюратора воздушный фильтр.
3. Отключите шланг, по которому подается топливо.
4. Бережно выкрутите пять болтов. Делать это нужно строго вертикально, чтобы не навредить поплавкам. Демонтируйте крышку карбюратора и переверните ее, положив на ровную поверхность.
5. С помощью штангенциркуля измерьте расстояние от кромки корпуса поплавковых камер до уровня топлива внутри них. Расстояние должно быть равно 25,5 мм. Если это не так, отрегулируйте его, подогнув язычок крепления поплавков.
6. Сняв и перевернув крышку проверьте, параллельны ли все кромки поплавков привалочной поверхности. Регулировать их следует, воздействуя на крепления поплавков.

Следующая стадия настройки карбюраторов ВАЗ 2109 предполагает регулировку пускового устройства. Сделать это можно, сняв карбюратор с автомобиля.

Перед выполнением работ нужно проверить состояние диафрагмы. Если она повреждена – замените.

Для регулировки необходимо выполнить такие процедуры:

1. Поверните рычаг привода воздушной заслонки, чтобы ее закрыть.
2. Утопите шток пускового устройства при помощи отвертки.
3. Измерьте зазоры между стенкой камеры и приоткрытой заслонкой. Сверьте данные с теми, которые предоставляет производитель. При несоответствии необходимо приступить к регулировке.
4. Проверните регулировочный винт отверткой, ослабив контргайку на корпусе. Зазор при выкручивании увеличивается, а при закручивании уменьшается.
5. Измерьте зазор дроссельной заслонки первой камеры. Воздушная заслонка при этом должна быть полностью закрыта. Пусковой зазор должен быть таким, который указан в тарировочной таблице. В случае несоответствия необходимо отрегулировать зазор путем вращения регулировочного винта дроссельной заслонки.

На последнем этапе настройки карбюратора нужно отрегулировать холостой ход. Операцию следует производить, когда карбюратор стоит на своем месте. Двигатель должен быть прогрет до рабочей температуры, а воздушный фильтр стоять на месте. Производить процедуру удобнее при наличии газоанализатора и тахометра. Если газоанализатор отсутствует, действуйте по такой схеме:

1. При заглушенном моторе до упора закрутите винт качества смеси и отверните его на 3-4 оборота (пластиковую заглушку, если она есть, нужно снять).
2. Запустите двигатель и уберите подсос, а также включите вентилятор и дальний свет.
3. Проворачивая винт количества смеси выведите обороты двигателя на значение 750-800 в минуту.
4. При помощи винта качества установите максимальные обороты.
5. Винтом количества установите 900 оборотов.
6. Винтом качества уменьшите обороты до 800 в минуту.
7. Продолжайте заворачивать винт качества до тех пор, пока обороты перестанут быть устойчивыми, а после этого открутите его не более чем на один оборот.
8. Установите винтом количества нужные обороты: в летнее время 800-900 об/мин, зимой 900-1000 об/мин.

Основной задачей, которую нужно решить при выставлении холостого хода, является достижение устойчивой работы мотора в рамках рекомендуемых оборотов при минимальном обогащении горючей смеси.

После выполнения перечисленных процедур карбюратор вашего ВАЗ 2109 должен работать, как новый.

Видео:

Видео:

Видео:

Опубликовано: 20.12.2014

Просмотров: 72672

Ваша оценка:

Загрузка…

[block]

Adblock
detector

устройство, неисправность, регулировка Другие узлы карбюратора

Любая машина радует своего владельца до тех пор, пока с ней не начинают происходить какие-либо неприятности. Каждого водителя подобные обстоятельства естественно расстраивали. Если машина не новая, то стоимость ремонта может быть слишком велика, и решить ее самостоятельно очень сложно. Однако настоящие ценители Ваза пытаются исследовать своего железного коня «от» и «до» и. В первую очередь это касается ремонта важных узлов, многих интересует установка карбюратора Солекс 21083 на ВАЗ-2107.

Самый популярный карбюратор на ВАЗ-2107 — Солекс

С момента выхода на свет автомобилей ВАЗ с карбюраторными двигателями на них устанавливались детали следующих производителей: Озон, Солекс, Вебер. Но наибольшей популярностью пользовались и продолжают пользоваться. Рассмотрим регулировку и регулировку карбюратора этой марки немного подробнее.

Что может пригодиться по работе

Если вдруг в двигателе автовладелец стал замечать какие-то изменения, например, «на горячую» он перестал заводиться или появилась нестабильность оборотов на холостом ходу, это необходимо произвести правильную регулировку карбюратора ВАЗ, а также правильно отрегулировать холостой ход автомобиля.

Все настройки производятся для того, чтобы добиться стабильной работы силового агрегата на холостом ходу при минимальной частоте вращения коленчатого вала.

Для определения частоты вращения коленчатого вала может понадобиться тахометр. На некоторых автомобилях есть встроенный щиток приборов, среди которых есть специальный разъем для этого прибора. В такой ситуации целесообразно использовать его. В противном случае используется отдельный прибор (мультиметр или автотестер, работающий в режиме тахометра). Однако для снятия более точных показателей лучше всего подключить самостоятельный блок. Это будет намного удобнее в плане эксплуатации, кроме того, вся регулировка будет выполняться более точно и качественно.

Опытные аутослеры, наевшиеся в этом случае, могут быть настроены на слух. Для вращения винта качества и винта количества другим мастерам, не обладающим большими знаниями, может понадобиться шлицевая отвертка с шириной лезвия не более 3 миллиметров.

Подготовительные мероприятия

Если автолюбителя интересует регулировка карбюратора Солекс своими руками, он должен предварительно произвести ряд подготовительных действий.

Изначально необходимо прогреть силовой агрегат до рабочего состояния (температура 85-90 градусов).

На следующем этапе необходимо отжать ручку механизма привода воздушной заслонки, в народе называется просто — «SUPPLC». После этого заслонка должна находиться в положении, при котором воздушный канал полностью свободен, т.е. она расположена по направлению движения воздуха.

При наличии тахометра прибор необходимо подключить к заглушенному двигателю. В противном случае при отсутствии агрегата пункт следует пропустить. Плюс устройства должен идти на катушку зажигания, а минус – на «массу» транспортного средства (кузов, мотор или минус аккумуляторной батареи). Прежде следует прочитать инструкцию по эксплуатации.

Запуск двигателя должен быть запущен, включить оптику и обогревательные приборы.

Регулировка скорости хода

Настройка карбюратора Солекс на ВАЗ-2107, осуществляемая своими руками, требует от автолюбителя определенных знаний. Производитель рекомендует устанавливать в силовые агрегаты с карбюраторами 2108, 21081, 21083 фирмы Солекс Официальные Обороты, которые варьируются в пределах 750-800 об/мин. Очень важно добиться устойчивого функционирования системы в таком разрыве. Для этого нужно вращать винт «количества» топливного раствора, одновременно выставляя частоту вращения коленчатого вала.

Установка необходимой скорости вращения часто определяет необходимость срочной корректировки регулировки «винта качества». В автомобилях, в которых такие мероприятия производятся впервые, на вышеуказанном винте должна быть пластиковая заглушка, установленная на заводе, ее желательно снять. Для этого может пригодиться село или металлический крючок. При отсутствии обоих инструментов в ненужном предмете можно вкрутить шурупы, после чего все снимается.

Чтобы отрегулировать или установить карбюратор Солекс 21083 на ВАЗ-2107 успешно, манипуляцию следует провести в три приема. Если этого недостаточно, действия можно повторить несколько раз. Перед добавлением такой важной задачи нужно проверить правильность установки момента зажигания, а также работоспособность высоковольтных проводов. Если все работает стабильно и не вызывает нареканий у владельца, необходимо:

• Через шлицевую отвертку поверните винт, отвечающий за «качество» топливной смеси, чтобы увеличить скорость вращения коленчатого вала двигателя до максимального предела. Поворачивать блок необходимо в разные стороны до тех пор, пока не будет определено «правильное» положение винта для достижения максимального значения частоты. Возможна настройка на слух или тахометр;
• поставить винт «количество» топливного «раствора» в такое положение, чтобы оборот достигал 900 в минуту. Вкручивание винта напрямую влияет на открытие дроссельной заслонки первой камеры, из-за чего они начинают «прыгать» вверх по оборотам. В противном случае, если крутить винт против часовой стрелки, дроссель закроется, и обороты упадут. Основная задача регулирующего положения винта – определение его оптимального положения;
• оберните «кран качества», добившись 800 об/мин системы.

Если автолюбитель не знает, как поставить карбюратор Солекс на ВАЗ-2107, после того, как предыдущее устройство зажило, или возникла необходимость замены винта «качество», следует учесть одну важную особенность: перед регулировкой винт, нужно крутить по часовой стрелке до упора, после чего повернуть на 3 оборота и только после этого приступать к регулировке.

Важные моменты регулировки

После того, как конструкция обретет оптимальное положение, необходимо подточить «педаль газа»: автомобилист должен проверить работоспособность мотора, который без перебоев будет «поднимать» частоту вращения коленчатого вала. При этом не должно быть резкого фарша двигателя, после отпускания педали. При наличии негативных моментов придется переустанавливать карбюратор.

Содержание СО в отработавших газах силового агрегата, по регламенту после таких манипуляций, должно после таких манипуляций уменьшаться. При идеальной работе всех компонентов СО должен колебаться в пределах 1,5%.

Когда винты не помогают нормализовать обороты, автовладельцу придется дополнительно проверить силовой агрегат, так как такие моменты свидетельствуют о том, что топливо «уходит» в смесительную камеру, минуя систему холостого хода. В этом случае нужно обратить внимание на электромагнитный клапан карбюратора, чтобы он закрылся. Вместе с этим следует измерить диаметр жиклерного отверстия, который иногда больше желаемого.

Заключение

Вышеописанные рекомендации помогут автовладельцу отечественного автомобиля самостоятельно отрегулировать или настроить карбюратор Солекс. Естественно, самостоятельная замена или ремонт узла позволяет сэкономить огромную сумму, однако не следует забывать, что заменяемая деталь должна быть проверена на установку и работоспособность.

Как правило, подбор предохранителей на карбюратор Колекс 21073 производят при его регулировке на двигателе. Некоторым из водителей иногда кажется, что если мечта сбылась, и секс на машине, наконец, установлен, то все проблемы прокуратуры будут решены. Но не тут то было! Основная работа только начинается после установки. Солекс, призванный экономить ваши деньги на топливных ресурсах, чтобы он исправно функционировал, нужно еще и точно настроить.

Ну если есть знакомый карбюратор. А если нет? Можно попробовать отрегулировать своими руками, но для этой процедуры нужно знать как минимум больше информации о самом карбюраторе.

Подбор видов соков на карбюратор Колекс 21073 является одной из составляющих его регулировки для наиболее разумной дальнейшей эксплуатации. И прежде чем заменить одно на другое, надо в корне понять: зачем и что это за деталь?

Теория

(Banner_Content) Двигатель через диффузор засасывает воздух, а через топливный барботер — и некоторое количество бензина. Объем двигателя зависит от объема подаваемого воздуха и топлива. Поэтому тенденция: ставить маленькую челюсть под больший объем двигателя. А если на двигатель небольшого объема (например, 1,5) приходится ставить аналогичный карбюратор Солекс 21073, то штатные жиклеры плохие (т. е. дают ненасыщенную смесь).

Таким образом, можно сказать, что все начинается с топливного гиббера — его сборов и настроек. После, во второй голове, нужно выбрать воздух. Запуск — строго с первой камеры, пока не настроите, вторую не рекомендуется ни в коем случае.

Правило: Gilkers Подбираем по объему двигателя. А лучше всего перед началом настройки найти заводской подбор, который соответствует объему агрегата на вашей машине, и переставить из него (или поставить такие же) форсунки.

Основы подбора

Если поставить, например, Солекс 21041 (объем 1,8) на двигатель 1,5. Это карбюратор с диффузором 24х26, расход — 102,5, а этого мало для двигателя 1,5. Ищем совпадение камер и рассеивателя. Находим ближайший из вариантов: Солекс 21073. Он с диффузором 24х24 и 107,5. И первые камеры практически совпадают. Кстати, если диффузоры почти такие же, а объем мотора меньше, то и подсос бензина будет меньше (жир беден). Итак, ТД (топливные форсунки) нужны от 110. Набираем несколько.

Далее вам нужно определиться Что вы хотите получить: экономичную неповоротливость или дорогой пикап. В зависимости от решения выбираем и ТЖ: регулировать обогащение или обеднение смеси воздуха и топлива (обеднение приведет к экономии бензина, но повлияет на разгонную динамику автомобиля).

Несколько примеров выбора

Машина 1,8 литра . Карбюратор — Солекс 21073 (24х24). Первая камера топливная — 115, воздушная — 165. Во второй: ТЖ — 115, воздушная (ВЖ) — 125-я. холостой: 41-й. При такой ситуации расход AI 92 для городского режима движения – от 8 до 9 литров.

1,5 д. двигатель . Карбюратор — Солекс 21073. В первом — 115-й, ВЖ — 155 ЗД. Во втором — тж 115, ВЖ 135 ЗЦ. ХХ — 41-й. Бензин АИ 80. Расход — Трасса 10, город 12.

Доп.информация

В общем, кроме подбора жэклей, есть еще много полезных и интересных нюансов по настройке солей, чтоб работало правильно и сочетается с двигателем вашего карбюраторного автомобиля.

Запуск всегда следует за установкой уровней в камерах. Вручную устанавливаются на позиции самих поплавков в зависимости от крышки агрегата (все делается по специальным шаблонам). А зря, думаете вы, как и многие доверчивые пользователи Солекса, что там с завода, мол, уже все выставлено. Чтобы не приводило к переливу и нагрузке на иглу — производим соответствующие настройки, подгибая язычки поплавка.

После установки уровней можно идти и бездельничать. Зависит от положения винта качества и количества смеси (крутка делается при снятом ремиксе).

РЕЗУЛЬТАТЫ

Конечно понятно, что нет предела улучшениям. Иногда они могут даже пойти на крайности: просверлить, например, дроссельную заслонку, отполировать МД, закрепить выталкивающие трубки на карбюраторе. Но, как говорится, сверх меры, значит, вредно для здоровья. А вот такая по своей увлекательности процедура, как подбор типов жиклеров на карбюраторе Колекс 21073, например, вещь достаточно необходимая для правильной настройки агрегата и его полной совместимости с моторным отсеком. В итоге вы получаете экономичный и хорошо реагирующий автомобиль.

В течение 30 лет, пока классические модели ВАЗ с задним приводом, их конструкции, в отличие от стиля и дизайна, не менялись производителем. Поэтому владельцы стараются модернизировать автомобиль самостоятельно – внедряют различные узлы от импортных автомобилей или более технологичных моделей ваза.

Например, многим владельцам не нравится, как работают карбюраторы «Озон» и «Вебер», которые не способны обеспечить приемлемую динамику разгона, равномерный разгон, приемлемый расход топлива. Хотя все это уже есть в «Салексе». Именно поэтому большинство автовладельцев стремятся установить лицензионный французский «Солекс» на классику.

«Озон» и «Вебер» при определенных дорожных условиях являются излишне переносимой топливной смесью. Происходило это из-за того, что поплавок при резком входе в вращение или при крутом имитаторном подъеме перемещался в поплавковой камере. В «Салласах» такого минуса нет — они оснащены двухсекционными поплавковыми камерами, скрученными поплавками, движущимися в других плоскостях. Устройство «Солекс» более современное и совершенное.

Что «Солекс» подобрать

Агрегаты производства Димитровградского завода «Солекс» различаются в основном геометрией займов. Есть разница в диаметрах диффузоров, а также в размерах, конструкции воздушных жиклеров. Также отличает кулачковый профиль.

Однако без каких-либо неприятных последствий и доработок любой из «Солексов» из всей серии можно поставить на автомобиль, для которого карбюратор никогда не производился. Моделей и модификаций этих карбюраторов было выпущено много – ими оснащались ВАЗ-08, 09, АЗЛК-21412, ЗАЗ-1102. Есть «Солекс» для ВАЗ-2104, 05, 07. Это все говорит о том, что абсолютно любой агрегат из названной линейки без переделок или почти без них можно поставить на заднеприводные ВАЗы.

Результат тюнинга зависит от выбора конкретных «солксов». Но в любом случае двигатель улучшит тягу, машина получит плавный разгон. Для экономии стоит выбрать на «Таврии» модификацию «Солекс» — это ДААЗ-2181. Если вам нужна увеличенная динамика разгона, то выбирается ДААЗ-21073. Отличается диффузорами большего диаметра. Этот карбюратор создавался для моторов объемом 1,7, и после установки этого «салекса» на классику следует быть готовым к большому расходу топлива.

«Салексы» моделей 2108, 21083, 21051-30 считаются золотой серединой автомобилистов. Агрегаты способны обеспечить лучшие динамические характеристики и меньший расход топлива, если сравнивать их характеристики с Озоном.

Важные мелочи

У всех «Салексов» (кроме 21073) есть битерки с очень тонкими отверстиями. Следует отметить, что из-за этого куртки очень чувствительны к мусору в топливе, а сам карбюратор часто забивается грязью. В связи с этим топливные фильтры необходимо регулярно менять. Для повышения надежности можно установить инжекторный топливный фильтр. Выйдет немного дороже, но есть возможность увеличить интервал между ревизией агрегата.

Если принято решение об установке карбюратора Солекс на классику, то помимо карбюратора могут понадобиться дополнительные запчасти. Блок можно установить с воссозданием системы EPHX или без него — останется только неподключенный электромагнитный клапан. Проще всего сделать с этой системой. Но специалисты утверждают, что ЭПХХ позволяет добиться даже 5% экономии топлива, но при этом система ненадежна и часто выходит из строя. А это значительно снижает надежность всего агрегата.

Чтобы электромагнитный клапан не мог перекрыть подачу топлива в канал холостого хода «Салекса» (ведь блок ЭПХХ не установлен), необходимо вынуть из корпуса иглу клапана. Но проще всего подключить клапан от замка зажигания.

При установке «Салекса» на заднеприводные ваз необходимо слить «реверс» пробкой или подключить его через обратный клапан в систему подачи топлива к топливному фильтру.

Как получить максимальную выгоду

Немного установить «Солекс» на классику, чтобы ощутить все преимущества, нужно модернизировать систему зажигания. Вместо штатного бесконтактного зажигания поставил. Любой «Солекс» изначально настроен и предназначен для подготовки к эффективному его воспламенению, нужен более мощный разряд. Контактная система зажигания такой разряд выдать не может, а бесконтактная — вполне. Катушка его может выдавать напряжение до 25 тысяч вольт. Свечной зазор будет не более 0,8 мм.

Новый или бывший в употреблении?

Можно купить новый «Солекс» к классике, но есть возможность приобрести и б/у карбюратор. Во втором случае необходимо провести ему ревизию – тщательно прочистить каналы, отполировать диффузоры. Кроме того, лучше приобрести и заменить форсунки.

Но при этом не стоит покупать современные изделия — лучше попросить знакомых и знакомых, которые были сделаны в СССР. Современные жиклеры, которые есть в ремкомплектах, часто не соответствуют целевым размерам.

Для эффективной работы диффузора с его элементов удаляют заусенцы и выступы. Такие дефекты создают воздушные виги, а это не лучшим образом сказывается на наполнении цилиндров.

Что можно взять

В первую очередь необходимо приобрести запчасти, которые потребуются при установке «Солекса» на ВАЗ классической модели:

• Следует купить тонкие полоски из паронита. Но нужно, чтобы они были сделаны именно для «Салекса». Отверстия в прокладке под диффузоры отличаются от «Вебера» и «Озона».
• Вместо двух накладок можно приобрести одну, где два отверстия. Ставится между карбюратором и прокладкой от Гетинакса. Кроме того, берут еще один с овальным отверстием. Он предназначен для установки между коллектором и прокладкой Ghetinakse.
• Еще приобретите шланг «Мебель». Его длина должна быть не менее 80 сантиметров. В противном случае он не дойдет до топливопровода под насосом.

Процесс установки

Теперь можно приступать к установке:

• Для защиты коллектора от попадания грязи подкапотное пространство обязательно тщательно очищается.
• Затем от штатного карбюратора отсоедините приводы и тросы, а также шланги.
• Чтобы снять кожух воздушной заслонки, на «Панель питания» убрал кронштейн.
• Поверхность коллектора аккуратно зачищается, наносится герметик.
• После этих операций нужно установить прокладки в виде сэндвича. Вначале он тонкий, затем толстый, после – снова тонкий. Задача толстой прокладки – обеспечить теплоизоляцию. А чтобы процесс установки был удобнее, карбюратор устанавливается на коллектор без крышки. Привод заслонки должен находиться впереди автомобиля.
• Дроссельный резак установлен — на ВАЗ-2104 будет удобнее, если он окажется из головки ГБЦ. Кулису или «вертолет» иногда пилил по центру, чтобы плавно переходил на карбюратор. А чтобы щиток не жужжал на пружине, на тяге установлены пластиковые наконечники.

• Затем протяните кабель привода всасывания через крышку GBC и отрегулируйте его до необходимой длины. Регулировка осуществляется изменением длины кожуха. Затем кабель подключается к карбюратору.
• После этого можно установить верхнюю крышку.
• Далее к карбюратору подключается шланг подачи топлива, «обратка», подогрев. Шланг «Мебельный» оснащен обратным клапаном. Возвратная пружина цепляется за ось старой кулисы на крышке ГБЦ.

• Теперь электромагнитный клапан следует подключить к реле освещения, к плюсовому контакту.
• Далее воздушный фильтр и его крышка устанавливаются на свое место.

Все, на этом работы по установке блока завершены. Но оперировать пока рано. Нужно правильно настроить карбюратор. Ниже мы расскажем, как это сделать правильно.

Со стандартными Жаймерами «Солекс» не сможет поразить динамику. В этом случае можно заменить карбюратор на 21073. Без изменений установка вполне возможна, но в первой камере будет готовиться бедная смесь. Поэтому на первой камере мотор не сможет обеспечить достаточную для разгона тягу. Автомобиль будет очень медленно набирать скорость.

Когда вторая камера откроется, скорость движения значительно улучшится. И машина прыгнет вперед, как коза. Но эффективность использования топлива очень низкая.

Проблема решается подбором главного топливного жиклера в первой камере карбюратора. Если заменить его с 107,5 на 110, то можно получить улучшенную интенсивность разгона. Это компромисс между экономией и динамикой. Оптимально — 115-я топливная щека в первой камере. Можно установить и 117.5. Но поток увеличится еще больше. Смесь конвертируется в этот джибриер, и динамика может ухудшиться.

Жиклеры воздуха первой камеры — 145, 150, 155. При топливе 117,5 можно установить воздух 165.

Регулировка ВАЗ 21083.

Двигатель необходимо прогреть, затем выставить уровень в поплавке камеры с помощью специальных шаблонов. Лучший уровень топлива примерно 23 мм от дна. Что касается смеси, то наилучший результат получается, если винт откручивать на 2 оборота, а винт качества на 4-4,5 оборота. Однако при холостом ходе могут быть и другие установки.

Вывод

Все кто знает как настроить «Озон» смогут решить вопрос как настроить карбюратор «Солекс». А как можно модернизировать классический ВАЗ, мы рассказали в этой статье.

Карбюратор 21073 1107010 ДААЗ разработан для автомобилей Нива ВАЗ-2121 с двигателем объемом 1,6 л и ВАЗ-21213 с двигателем 1,7 л.
Солекс 21073-1107010 — эмульсионный, двухкамерный карбюратор с нисходящим потоком (поток нисходящего движения). Дроссельные заслонки открываются механически, последовательно с помощью педали «Газ».

Карбюратор имеет следующие узлы и системы:

• Основные дозирующие системы, их две, для первой и второй камеры соответственно.
• Поплавковая камера снабжена двойным поплавком, уравновешенным для предотвращения влияния наклона карбюратора на работу, например, при повороте автомобиля.
• Система всасывания газа Cartizer.
• Механизм блокировки открытия дроссельной заслонки второй камеры.
• Система холостого хода связана с первой камерой.
• Экономайзер работает на холостом ходу.
• Две переходные системы, по одной на каждую из камер.
• Режимы мощности экономайзера.
• Акперцерационный насос.
• Пусковое устройство.
• Нагревательное устройство.

Расположение основных узлов карбюратора показано на рисунках:

Карбюратор состоит из двух половин, более массивной нижней — корпуса, верхней — крышки карбюратора. В нижней части карбюратора в каждой камере установлены поворотные дроссельные заслонки с механическим управлением. В первой камере вверху находится воздушная заслонка, предназначенная для запуска холодного двигателя. Воздушная заслонка управляется тросом, выходящим в салон автомобиля (рычаг подсоса), и вакуумным пусковым устройством.

Через впускной штуцер топливо, проходя через сетчатый фильтр карбюратора и игольчатый клапан, попадает в поплавковую камеру. Камера состоит из двух сообщающихся между собой секций, поэтому уровень топлива в них одинаков. Двухсекционная конструкция позволяет уменьшить влияние крена автомобиля на уровень топлива и, как следствие, на работу двигателя.

По мере заполнения поплавковой камеры поплавок, нажимая на лупу клапана, перекрывает поток топлива, тем самым поддерживает постоянный уровень топлива в карбюраторе.
Из поплавковой камеры топливо через основные топливные жиклеры подается в эмульсионные колодцы, а воздушные рубашки по отверстиям в верхней части эмульсионных трубок (воздушные жиклеры). В колодцах при смешивании топлива и воздуха образуется эмульсия, которая попадает в малый и большой диффузоры карбюратора. Это основная дозирующая система карбюратора.
При разных режимах работы двигателя включаются те или иные карбюраторные системы.

Рабочий Карбюратор Солекс 21073

При запуске холодного двигателя, для обогащения смеси, ввод в работу Пусковое устройство Управляется из салона автомобиля отсасывающей ручкой. В максимально выдвинутом положении ручка всасывания через трос привода поворачивает рычаг, полностью закрывая воздушную заслонку (первую камеру). При этом дроссельный клапан первой камеры открывается на величину пускового зазора, который можно настроить регулировочным винтом открытия клапана первой камеры на рычаге.

Пусковое устройство Состоит из полости у канала с пространством впускного коллектора, диафрагмы и штока, связанного с воздушной заслонкой. После пуска двигателя разрежение во впускном коллекторе подается на диафрагму и шток открывает воздушную заслонку на величину пускового зазора (регулируется спусковым винтом). При возврате рукоятки в нормальное утопленное положение пусковые установки уменьшаются. Зазоры в промежуточных положениях полностью зависят от геометрии рычага и в регулировке не нуждаются. Дроссельная заслонка второй камеры через рычажную систему, при выдвинутой пробе, блокируется, поэтому при нажатии на газ вторая камера не участвует в исключении отказов двигателя.

Система холостого хода (СХС) Предназначена для питания двигателя на минимальных оборотах, не позволяя ему глохнуть при отсутствии нагрузки. Топливо поступает в СКС через главный топливный жиклер первой камеры, затем котел холостого хода смешивается с воздухом, поступающим через воздушный жиклер холостого хода, а также из широкой части диффузора первой камеры. Такая система подачи воздуха в СКС обеспечивает плавный переход в этот режим. Образовавшаяся эмульсия попадает в первую камеру через отверстие, расположенное под дроссельной заслонкой. Канал, ведущий к холостому отверстию, перекрывает винт качества. Обороты двигателя регулируются так называемым винтом качества, определяющим размер дроссельной заслонки камеры номер один в режиме холостого хода.

Плавным нажатием на педаль газа включает в работу систему перехода первой камеры . Его дроссельная заслонка частично открыта, из щели переходной системы, расположенной над заслонкой, начинает поступать дополнительное топливо, обогащающее смесь. Система перехода первой камеры не допускает выхода из строя при переключении с режима холостого хода, при движении автомобиля.

Переходная система второй камеры Устроена аналогично, с той лишь разницей, что происходит обогащение смеси при переходе от среднего режима к большим нагрузкам, а выход ее циркулярный. Эта система помогает избежать сбоев при вождении автомобиля.

При достаточно сильном открытии заслонок вход в режимы мощности экономайзера . Экономайзер забирает топливо непосредственно из поплавковой камеры и управляется разрежением во впускном коллекторе. При закрытой заслонке расход большой, а отверстие экономайзера не влияет на шаровой кран, перекрывая поток топлива. При открывании заслонки разрежение уменьшается, пружина воздействует на диафрагму, а та на шар клапана, открывая путь горючему через экономайзер масла в эмульсионный колодец, и, минуя основной мазут, обогащает топливную смесь.

В режиме работы при максимальных нагрузках двигателю требуется дополнительное топливо. Его подача осуществляется экоостатом Непосредственно из поплавковой камеры, через систему каналов к распылителю во второй камере.

Ускорительный насос Другой карбюраторный узел. Ускорительный насос обогащает топливную смесь во время разгона автомобиля. Он состоит из рычага, отверстия и распылителя. Кулачок, находящийся на оси дроссельной заслонки, при ее открытии воздействует на рычаг насоса, а тот на диафрагму, нагнетая топливо через распылитель в первую камеру карбюратора. В насосном устройстве предусмотрено два обратных клапана. Первый расположен в канале, связывающем поплавковую камеру и полость насоса, и открывается при заполнении последней под действием пружин съемной диафрагмы, подобно поршню шприца. Клапан закрывается при впрыске топлива в распылитель (при нажатии на педаль газа). Второй клапан находится в распылителе ускорительного насоса. При впрыске топлива он открывается, если топливо перестает поступать — перекрывает канал распылителя, препятствуя подаче воздуха и не позволяя течь топливу. Профиль кулачка ускорительного насоса определяет его производительность.

Принудительный холостой ход экономайзера (EPHH)

О системе холостого хода было сказано выше. Код карбюратора 21073 оснащен электромагнитным клапаном, входящим в состав экономайзера принудительного холостого хода (ЭПХХ). Этот клапан перекрывает каналы холостого хода и переходную систему первой камеры, и предназначен для прекращения подачи топлива при выключении двигателя, а также в режиме форсированного холостого хода (торможение двигателем), для снижения токсичности выхлопа. газа и экономии топлива. ЭПХХ состоит из концевого выключателя (см. чертеж карбюратора), электромагнитного клапана и блока управления.

При включении зажигания до пуска двигателя, при закрытии дроссельной заслонки первичной камеры карбюратора на корпусе автомобиля замыкается упорный винт (винт количества) с концевым выключателем. При этом на электромагнитный клапан подается напряжение, и он открывает топливный жиклер системы холостого хода.
При пуске двигателя и работе его на холостом ходу на электромагнитный клапан подается питание от блока управления. При увеличении частоты вращения коленчатого вала до 2100 оборотов в минуту (при нажатии на педаль газа происходит замыкание контактов с кузовом автомобиля) блок управления отключается от управления электромагнитным клапаном, но подается питание на электромагнитный клапан продолжает поступать до тех пор, пока концевой выключатель снова не полезет на массу. При резком закрытии дроссельных заслонок (форсированный холостой ход) концевой выключатель замыкается на корпус автомобиля и отключается питание электромагнитного клапана, а игла клапана перекрывает топливную смесь.
При снижении частоты вращения коленчатого вала до 1900 оборотов снова включается блок управления и подается напряжение на электромагнитный клапан, открывается заслонка подачи топлива и начинается подача смеси из системы холостого хода.

Данный карбюратор имеет схожую конструкцию со всеми карбюраторами линейки Солекс Димитровградского автоузла (сокращенно ДААЗ), но имеет и некоторые отличия. Так как он устанавливается на двигатели с большим рабочим объемом, то и характеристики его систем изменены. Распылитель ускорительного насоса оснащен только одной трубкой, идущей к первой камере. Сетчатый фильтр извлекается после откручивания штуцера подачи топлива. Карбюратор 21073-1107010 снабжен системой управления резервными газами через запрессованные в корпус штуцеры, которые через каналы сообщаются с пространством первой камеры над дросселем дросселя и под ним.

Из приведенной ниже таблицы можно узнать, какие форсунки стоят на Солекс 21073 1107010.

Под классическими моделями ВАЗ следует понимать автомобили с 2101 по 2107. Владельцы таких автомобилей с карбюратором часто прибегают к поиск более эффективных решений по повышению динамических характеристик и/или снижению расхода топлива. И разгон, и экономичность напрямую зависят от модели карбюратора под капотом и от качества его регулировки. Если владелец решается на установку стороннего карбюратора, то при выборе нужно учитывать ряд индивидуальных особенностей.

Читать в этой статье

Staten модели карбюраторов

Различные модели карбюраторов ориентированы на экологию, снижение расхода или максимальную динамику автомобиля. Карбюраторы также создавались для двигателей разного объема. Некоторые модели карбюраторов от одного силового агрегата можно легко установить на другой, и в некоторых случаях потребуются переделки.

Карбюратор ДААЗ / Weber

Карбюраторы ДААЗ (Дмитровский Автозавод) 2101, 2103 и 2106 выпускались по лицензии WEBER. По этой причине модель называют и карбюратор ДААЗ, и карбюратор WEBER, но понимают одно и то же устройство. Указанные модели карбюраторов отличаются максимальной простотой конструкции и обеспечивают отличные разгонные характеристики.

К недостаткам этих моделей справедливо можно отнести высокий расход топлива на отметке от 10-ти до 14-ти литров на сто километров. Еще одной потенциальной сложностью на сегодняшний день является практически полное отсутствие этих моделей даже в приемлемом рабочем состоянии.

Карбюратор Озон

Не менее популярна карбюраторная модель ДААЗ 21053, являющаяся лицензионной продукцией компании SOLEX. Карбюратор зарекомендовал себя как экономичное и в то же время динамичное решение при установке «классики» на двигатели. Конструкция этой модели сильно отличается от предыдущих карбюраторов ДААЗ. Карбюратор Солекс имеет систему подачи топлива (реверс). Благодаря этому раствору излишки бензина попадают обратно в бензобак. Обратка позволяет сэкономить около 400-800 граммов бензина на сотню пройденных километров.

Отдельные версии этой модели могут иметь ряд вспомогательных электронных систем. К основным решениям можно отнести систему холостого хода с электрорегулировкой клапанов, автоматическую систему холодного пуска и др. Такие нововведения встречались на экспортных версиях автомобиля. В СНГ распространение получил карбюратор «Солекс» с электроуправляемым клапаном холостого хода.

Проблема в работающей системе. В карбюраторе этого типа воздушные и топливные каналы узкие и быстро забиваются. Если карбюратор не может быть своевременно обслужен, то система начального хода выходит из строя. Карбюраторный Солекс потребляет от 6-ти до 10-ти литров топлива в спокойном режиме. Что касается АС, то она уступает только ранней разработке Вебера.

Все вышеперечисленные карбюраторы ставятся на классические вазовские двигатели без доработки. Единственным нюансом при выборе остается подбор карбюратора относительно рабочего объема вашего мотора. В том случае, если имеющийся карбюратор рассчитан на другой объем, то потребуется подбор и замена жиклеров, а также тщательная регулировка карбюратора.

Установка нестандартного карбюратора

Владельцы «Классики» в ряде случаев прибегают к установке на свои автомобили нештатных моделей карбюраторов. Такая установка потребует определенных переделок и последующих настроек. Речь идет о моделях карбюраторов Солекс 21073 и Солекс 21083.

Модель SOLEX 21073.

Данная модель рассчитана на мотор объемом 1,7 литра и штатно устанавливается на силовой агрегат автомобиля Нива. Карбюратор Солекс 21073 отличается от других большими каналами и карбюраторами. Установка этой модели на другие автомобили ВАЗ с карбюратором позволяет добиться увеличения динамики, но расход топлива поднимается до отметки 9-12 литров на сотню.

Модель СОЛЕКС 21083.

Солекс 21083 Ставился на ВАЗ 2108-09. Если ставить на двигатели «классики», то потребуется доработка. Системы газораспределения двигателей 01-07 и 08-09имеют ряд отличий. Установка такого карбюратора без переделки приведет к тому, что при тираже около 4000 скорость подаваемого воздуха может достигать звука, и мотор не включится на раскрутку. Для установки этой модели карбюратора необходимо сбросить диффузоры первичной и вторичной камеры для их расширения. Также необходимо установить большие форсунки. Процесс доработки трудоемкий, но результат позволяет получить расход бензина ниже модели 21053, а динамика превысит показатели у 21073.

Подведем итоги

Напоследок добавим, что есть модели карбюраторов иностранного производства. К минусам такого выбора можно отнести дороговизну, сложность в настройке и обслуживании, а также не всегда лучшую динамику и экономичность относительно перечисленных выше карбюраторов ДААЗ, перечисленных выше моделей, Солекс или Вебер.

Читайте также

Особенности регулировки карбюратора Солекс. Как выставить уровень топлива в поплавковой камере, настроить холостой ход, подобрать рубашки, убрать провалы.

Чистка карбюратора: когда необходимо чистить дозирующее устройство, признаки и симптомы. Доступные способы чистки карбюратора без разбора и снятия с автомобиля.

Регулировка и настройка карбюратора ВАЗ-2109. Как отрегулировать карбюратор ВАЗ-2109

Существует множество причин, по которым может понадобиться отрегулировать карбюратор ВАЗ-2109. Это некачественное топливо, загрязнения в виде отработанной смазки, мусора из окружающей среды. Но в процессе постоянного использования этот механизм не требует особого ухода снаружи. Если обнаружено сильное загрязнение трущихся и движущихся частей, их пора очистить и отрегулировать.

Как понять что карб не настроен?

Это довольно просто. В принципе, опытный водитель сразу поймет, что к чему. Но если вы только новичок, то должны знать, что существует ряд признаков того, что необходим ремонт карбюратора ВАЗ-2109, вы должны уметь в них разбираться. Во-первых, машина глохнет во время движения. Это может произойти, если вы едете на холодном двигателе без воздушной заслонки, и это нормально. Но когда мотор набрал рабочую температуру, отпускаешь газ, а машина глохнет, это говорит о том, что пора делать продувку.

Во-вторых, если обороты коленвала набираются с трудом, это свидетельствует о плохой тяге — и причина опять в карб. Когда машина едет по ровной дороге на холостых оборотах и ​​рывками, то это явный признак неисправности, с которым рекомендуется как можно скорее.

В принципе, признаков, определяющих неисправность ТС, предостаточно. Более того, правильная регулировка карбюратора ВАЗ-2109 поможет избежать большого расхода топлива, что особенно важно при сегодняшних ценах на бензин.

Винты «качество» и «количество»

Работу рекомендуется выполнять вдвоем, так как неудобно постоянно бегать от карба к педали акселератора, снимать и утапливать педаль газа. Но это необязательно. Что нужно знать, так это то, что регулировку можно выполнить без каких-либо специальных инструментов и других приспособлений. Простые слова – голыми руками.

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом существует множество …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот самые частые причины, которые приводят к расходу масла в дв…

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…

Но нужно знать, что такое винты «качество» и «количество». Сначала служат для возможности нестабильной работы двигателя. Вращением в обратном порядке получаем нормальную работу двигателя. Винты «цифра» используются для повышения или понижения оборотов. После этого снова переходим к настройке «качества», затем «количества» и т. д. На практике это достаточно просто. Однако в гараже на такую ​​простую регулировку уйдет приличная сумма.

Подготовительные работы

Перед будет сделан тюнинг карбюратора ВАЗ-2109, необходимо выполнить ряд требований. Конечно, это не обязательно, но желательно. Прежде всего, следует делать это в хорошо проветриваемом помещении. Желательно, чтобы автомобиль стоял горизонтально или под наклоном не более нескольких градусов по любой оси.

При внутренней очистке не используйте ветошь, так как внутри останется ворс, который будет способствовать неправильной работе форсунок. Другими словами, регулировка будет обратной. Чистка и регулировка карбюратора ВАЗ-2109должны быть сделаны специальные приготовления. Если такого средства под рукой не оказалось, то подойдет бензин. Наилучшие результаты можно получить при использовании сжатого воздуха. Вот мы и подготовились к выполнению работы, теперь можно переходить к практической части.

Настройка карбюратора ВАЗ-2109: Общие положения

Непосредственно перед регулировкой производить очистку. Можно использовать бензин, сжатый воздух или спец. средства. Во время выполнения работ необходимо иметь под рукой плоскую отвертку. Также перед настройкой и очисткой регулируется зажигание. Нет смысла настраивать карб, если установлено позднее или раннее зажигание.

Следует помнить, что настройка происходит только при рабочей температуре двигателя, то есть желательно прогреть автомобиль и только потом приступать к процессу. С дросселя нужно снять шток с педали газа. Сразу после этого отключите вентиляцию картера. Далее проверяли на отсутствие вакуума в трубке провода регулятора. Если он есть, то что-то было сделано не так. Затем можно переходить к регулировке винтов качества, которые позволят настроить стабильную работу автомобиля.

Регулируемая дроссельная заслонка

Это «утечка», которая необходима при холодном пуске двигателя. Есть несколько причин, по которым этот механизм может выйти из строя. Несмотря на то, что его устройство простое, желательно уделить внимание его ремонту. Дроссельная заслонка — спасение в морозы. Поэтому регулировку карбюратора ВАЗ-2109 нужно начинать с «подсоса».

В первую очередь следует проверить натяжение троса. Здесь можно столкнуться со следующими проблемами: недостаточное или чрезмерное натяжение. Подобное и другое способствует тому, что заслонка не открывается или не закрывается полностью, что не есть хорошо для карбюратора.

Для выполнения работы нам понадобится ключ на 13, который будет регулировать натяжение троса. Если педаль газа нажата в пол, дроссельная заслонка должна быть полностью открыта, при отпускании газовый клапан закрывается. Если нет, отрегулируйте положение контргайки при использовании ключа на 13, пока не будет достигнут оптимальный результат.

Воздушная заслонка и ее регулировка

После того, как мы закончили регулировку дроссельной заслонки карбюратора, приступаем к воздухоотводчику. В первую очередь, перед выполнением любых работ необходимо снять крышку с воздушного фильтра. Кстати, попутно можно и фильтр поменять, особенно если это делалось давно. Ход тяги непосредственно в корпусе должен быть свободным.

Если клапан не требует регулировки, при полностью утопленной ручке течь находится под торпедой. Клапан должен быть открыт на 100%. Если нет, то требуется ключ для ослабления регулировочного болта тяги. Перейти к настройке. Как только вы достигнете оптимального результата, затяните болт на рычаге и закройте крышку фильтра. Но есть нюансы.

Первым делом нужно повернуть рычаг двери до упора. После этого нужно утопить этот рычаг до упора. С помощью пассатижей достать кабель из изоляции и вдавить болт. Проверьте, полностью ли вы открываете клапан. При необходимости постепенно перемещайте хомут корпуса троса и болт.

Как отрегулировать карбюратор ВАЗ-2109: стартер

От работы этого механизма зависит многое. Но для точного выполнения регулировки необходимо разобрать карбюратор. Чтобы было легко. Но если не получается, то можно попробовать выполнить настройку и установленного механизма. Принцип в том, что вы хотите установить стартовые промежутки. От этого будет зависеть, насколько хорошо машина заведется.

Как было отмечено выше, существует несколько способов регулировки карбюратора ВАЗ-2109. Если без снятия, то понадобится тахометр. Сначала нужно полностью снять корпус воздушного фильтра, а затем полностью потянуть рычаг воздушной заслонки (находится под торпедой в салоне). Производим мотор и наблюдаем.

С помощью плоской отвертки откройте дроссель примерно на 30%. Берем ключ на 7 и вращаем регулировочный болт до тех пор, пока тахометр не покажет результат в районе 3100-3400 об/мин. Как только вы получите фигурку, можно смело опускать лоскут.

Что нужно знать при выполнении ремонтных работ

Все мы знаем, что двигатель — сердце автомобиля, на этот раз карбюратор является его клапаном. При наличии неисправности второй страдает вся система. Поэтому, чтобы состояние автомобиля было на уровне, нужно периодически ремонтировать карбюратор ВАЗ-2109. А вот что касается ремонта, то лучше довериться профессионалам, ведь без опыта можно только усугубить ситуацию.

Также желательно заправлять качественным топливом, т.к. это влияет на работу автомобиля и непосредственно на карб. Смазка – еще один важный момент. Без него ничего бы не получилось, поэтому те же винты «качества» желательно время от времени смазывать. Это же касается и тросиков воздухоотводчика, которые периодически нужно менять. Как показывает практика, они выходят из строя в самый неподходящий момент.

Регулировка холостого хода карбюратора

Итак, первым делом прогрели двигатель до рабочей температуры. Работа должна выполняться при включении элементов энергопотребления (фара, плеер и т.п.), поэтому перед началом работы желательно зарядить аккумулятор, чтобы сохранить ее в неподходящий момент. Работать нужно, опять же, с винтами «качество», но последовательность немного другая.

Сначала нужно получить максимальный холостой ход (idle). Затем вращают винт «количество» до получения частоты вращения примерно на 50-150 меньше, чем она должна быть при Н. Х. Как правило, около 800 оборотов коленчатого вала. После этого винт «качество» уменьшите значение до нормального — около 900-950 об/мин. После этого работа была реализована. Стоит помнить, что замена карбюратора ВАЗ-2109 может понадобиться только в том случае, если не обратить внимание на его неисправность. Как правило, этот механизм может работать длительное время. Но не забывайте про чистку и настройку.

О солекс-карбюраторах

Несколько слов о настройке данного устройства. Первым шагом является установка правильного уровня в поплавковых камерах. После этого необходимо настроить idle. Стоит отметить, что установка карбюратора «Солекс» ВАЗ-2109следует выполнять по инструкции, что не только ускорит, но и упростит работу.

Если винт регулировки «количества» двигателя не реагирует, то нужно поменять жиклер холостого хода на меньший или подкрутить электромагнитный клапан. Что касается подбора насадок, то это достаточно трудоемкий процесс. Нужно ориентироваться по объему двигателя. Чем больше объем, тем меньше нужна насадка.

Имеется переходной режим, отвечающий за отсутствие сбоев при запуске автомобиля и нормальную его работу (чихание, выстрелы). Все из-за щелевидного отверстия. Он расположен непосредственно под дроссельной заслонкой. Если нажать на педаль акселератора, в отверстие подается бензин из форсунки. Если это произойдет, автомобиль может заглохнуть.

Теоретические данные

Стоит сказать, что карбюратор – это устройство, непосредственное назначение которого перемешивание и дозирование топлива, подаваемого в цилиндры двигателя. В противном случае здесь образуется рабочая смесь. Отвечает за качество насадок. Это касается всех моделей отечественного автомобилестроения, в том числе и ВАЗ-2109. Карбюратор глохнет из-за неправильно настроенных жиклеров.

Кроме того, важны такие показатели, как их производительность. Получается из длины сопла и его отверстий (ширина полосы). Если увеличить поперечное сечение струи примерно на 10%, пропускная способность увеличится на 25%. Из этого можно сделать вывод, что при правильной настройке описываемого устройства можно не только снизить расход топлива, но и увеличить мощность двигателя. Как мы видим карбюраторный тюнинг ВАЗ-2109позволяет многое.

Какие проблемы

Как правило, при правильном уходе карб работает исправно. Однако есть некоторые нюансы, на которые необходимо обратить внимание. Например, после того, как пользователь установил карбюратор ВАЗ-2109, возникла нестабильность в работе двигателя на Н. Х. Причиной этого может быть неправильное натяжение троса педали газа (акселератора). Но все это легко исправить, и сейчас мы посмотрим, как.

Для начала вам необходимо провести точную диагностику. Поэтому необходимо отсоединить провод акселератора от карбюратора. Это сделано для того, чтобы иметь возможность вручную регулировать дроссельную заслонку при работающем двигателе. При перемещении дроссельной заслонки обороты падают вправо, нужно менять или регулировать трос. Если скорость не изменилась, дело все же в карбюраторе.

Заключение

Хочу сказать, что часто требуется легкая настройка зажигания ВАЗ-2109. Карбюратор в этом случае может работать нормально, но из-за ненастроенного зажигания возникает ощущение неисправности. Как уже было сказано выше, от того, какое качество смеси обеспечивает карбюратор, зависит многое.

Не рекомендуется производить замену форсунок самостоятельно. Это связано с тем, что каждый из них подходит только для определенной модели карбюратора. При установке с любым другим может увеличиться расход топлива, снизиться мощность двигателя, ухудшится динамика и т.д. Но если замену все же нужно выполнить, то стоит ориентироваться на нанесение маркировки. Нужно покупать правильный комплект, а не отдельно, так как это небезопасно и можно нарваться на несоответствие с маркировкой.

БЫТЬ: https://tostpost.com/be/a-tamab-l/20740-regulyavanne-nalada-karbyuratara-vaz-2109-yak-prav-l-na-naladz-c-karby.html

Германия: https://tostpost.com/de/autos/20749-einstellen-und-anpassen-des-vergasers-vaz-2109-wie-der-vergaser-richti.html

ES: https://tostpost.com/es/coches/20763-regulaci-n-y-ajuste-del-carburador-vaz-2109-como-configurar-correctame.html

КК: https://tostpost. com/kk/avtomobil-der/20734-retteu-zh-ne-baptau-karbyurator-vaz-2109-алай-те-шеу-ш-н-карбюратор.html

PL: https://tostpost.com/pl/samochody/20702-regulacja-i-ustawienie-ga-nika-vaz-2109-jak-poprawnie-ustawi-ga-nik-va.html

PT: https://tostpost.com/pt/carros/20702-ajuste-e-ajuste-do-carburador-vaz-2109-como-configurar-corretamente-o-.html

ТР: https://tostpost.com/tr/arabalar/20742-ayar-ve-karb-rat-r-ayarlar-vaz-2109-nas-l-d-zg-n-bir-karb-rat-r-vaz- 21.html

Великобритания: https://tostpost.com/uk/avtomob-l/20730-regulyuvannya-nalashtuvannya-karbyuratora-vaz-2109-yak-pravil-no-nalas.html

Выбор карбюратора на ВАЗ 2101-2107

Содержание

• Какие карбюраторы вообще ставились на ВАЗ 2101-2107?
• Выбор карбюратора на «классику»

Если вы владелец классической модели ВАЗ (это модели с 2101 по 2107), то скорее всего вы не раз задавались вопросом: как можно увеличить динамику автомобиле или как уменьшить количество потребляемого топлива. Эти два момента зависят от того, какой карбюратор установлен на автомобиле, насколько качественно он отрегулирован и вообще подходит ли он для регулировок. Итак, если карбюратор не подходит или вы просто хотите купить новый, то знайте, что их довольно много. Каждый рассчитан на конкретные условия (экономичность, динамика, экологичность) и рассчитан на конкретную кубатуру двигателя. Я постараюсь описать все известные карбюраторы, которые устанавливаются без переделок и те, которые нужно слегка доработать.

Какие карбюраторы вообще ставились на ВАЗ 2101-2107?

И так, на самые первые классические автомобили, с 70 по 82 год, устанавливались карбюраторы ДААЗ 2101, 2103, 2106, они производились на Дмитриевском автозаводе, по лицензии полученной от французской фирмы Вебер, так некоторые их называют ДААЗ, и прочие Вебер-ы, оба названия правильные. Эти карбюраторы и сегодня являются самыми предпочтительными, ведь их конструкция максимально проста, при этом они обеспечивают просто шокирующую для автомобилей динамику, но их расход топлива от 10 до 13, 14 литров отталкивает потенциальных пользователей. Так же их сейчас очень сложно найти в нормальном состоянии, новые не выпускают уже более 25 лет, а старые продаются на барахолках, просто в ужасном состоянии, чтобы собрать один, надо купить два или еще три.

Старые заменены на новые ДААЗы, 2105-2107, эти карбюраторы имеют улучшенную систему по сравнению с предшественниками. У них есть еще одно малоизвестное название – Озоны. Почему Озон? Все просто, это самые экологичные карбюраторы, которые в наше время ставят на классику. В целом система у них неплохая, а вот со второй камерой есть проблемы, она открывается не механически, а с помощью пневматического клапана, в народе именуемого «грушей». А когда карбюратор сильно загрязняется или не регулируется, то его открытие происходит с опозданием или вообще не происходит, из-за чего снижается мощность, снижается максимальная скорость и машина начинает дергаться на высоких оборотах. Эти карбюраторы достаточно экономичны, расход порядка 7-10 литров, при этом обеспечивают хорошие динамические качества.

Выбор карбюратора для «классического» автомобиля

Если вы любитель вождения и хотите большего, чем дает вам стандартная система, то карбюратор может вам подойти. ДААЗ 21053 , выпущенный по лицензии французской компанией Solex. Этот карбюратор самый экономичный и обеспечивает наилучшую динамику для классических двигателей, но найти его в продаже довольно сложно, не все продавцы знают о его существовании. В нем используется конструкция, принципиально отличающаяся от конструкций предыдущих моделей ДААЗ. Здесь используется система возврата топлива, есть выход, через который излишки бензина возвращаются в бак, это экономит порядка 500-700 граммов топлива на 100 км пути.

В зависимости от модели может быть множество вспомогательных электронных систем, таких как: система холостого хода, управляемая электроклапаном, система автоматического всасывания и другие. Но больше всего их устанавливают на экспортные модели, у нас в основном только система холостого хода с электроклапаном. Кстати, это может доставить вам массу проблем, в этом карбюраторе очень маленькие каналы для топлива и воздуха, и они очень часто забиваются, если их вовремя не чистить, то первое, что начинает плохо работать это бездействующая система. Этот карбюратор использует около 6-9литров топлива при обычной езде, обеспечивая при этом лучшую динамику из всех представленных выше агрегатов, кроме Вебера. Если вы хотите получить от двигателя максимум, но при этом не утомлять себя лишними подробностями настройки карбюратора, то смело выбирайте его.

Ну вот я вам и перечислил все стандартные карбюраторы, которые устанавливаются на классику без переделок, нужно только помнить, что если вы покупаете карбюратор, то выбирать его нужно по объему двигателя вашего автомобиля. Даже если вам в руки попал хороший карбюратор, но он рассчитан на другую кубатуру, то с помощью мастера вы сможете поменять в нем жиклеры и настроить под свои нужды.

Но не думайте, что на этом список настроек карбюратора заканчивается. Если вы хотите получить от автомобиля еще больше и иметь хороший мастер карбюратор или можете настроить их самостоятельно, то можете обратить свое внимание еще на два типа карбюраторов, солекс 21073 и солекс 21083 :

1. первый это рассчитан на объем 1,7 кубических сантиметра (для двигателя Нива), отличается от 21053 тем, что имеет больше каналов и больше жиклеров. После его установки вы получите еще больше динамики, но 9-12 литров топлива на 100 км будет потребляться. Так что если вы хотите много динамики и при этом есть деньги на дополнительные расходы, то можете выбирать его.
2. второй (21083) предназначен для автомобилей ВАЗ 2108-09, и устанавливается на классические двигатели только с переделками, т.к. системы газораспределения у двигателей 01-07 и 08-09 разные. А если поставить карбюратор как есть, то на скорости около 4000 тысяч скорость всасываемого воздуха может приблизиться к сверхзвуковой, что недопустимо, дальше двигатель просто не будет разгоняться. Если вы хотите его установить, то придется рассверлить диффузоры 1 и 2 камер на больший размер, и поставить форсунки чуть большего размера. Все эти переделки стоит делать только в том случае, если вы искренний ценитель классики, так как они достаточно трудоемки. Цена переделок расход меньше 21053, прибавка в динамике даже больше чем 21073.

Можно сказать даже больше, есть карбюраторы однокамерные и двухкамерные, импортных фирм, но они во первых дорогие, а во вторых не всегда обеспечивают лучшую динамику и экономичность чем перечисленные выше. Так что решать вам, что выбрать и как ездить.

Установка карбюратора «Солекс» на классику

За 30 лет существования классических моделей ВАЗ с задним приводом их конструкции, в отличие от стиля и дизайна, фактически не менялись производителем. Поэтому владельцы стараются самостоятельно модернизировать автомобиль – внедрять различные узлы от импортных автомобилей или более технологичных моделей ваза.

Например, многим владельцам не нравится, как работают карбюраторы «Озон» и «Вебер», которые не способны обеспечить приемлемую динамику разгона, равномерный разгон, приемлемый расход топлива. Хотя все это уже есть в «Салексе». Именно поэтому большинство автовладельцев стремятся установить лицензионный французский «Солекс» на классику.

«Озон» и «Вебер» при определенных дорожных условиях не являются допустимой топливной смесью. Происходило это из-за того, что поплавок при резком входе в вращение или при крутом имитаторном подъеме перемещался в поплавковой камере. В «Салласах» такого минуса нет — они оснащены двухсекционными поплавковыми камерами, скрученными поплавками, движущимися в других плоскостях. Устройство «Солекс» более современное и совершенное.

Что «Солекс» подобрать

Агрегаты производства Димитровградского завода «Солекс» отличаются в основном геометрией займов. Есть разница в диаметрах диффузоров, а также в размерах, конструкции воздушных жиклеров. Также отличает кулачковый профиль.

Однако без каких-либо неприятных последствий и доработок любой из «Солексов» из всей серии можно поставить на автомобиль, для которого карбюратор никогда не производился. Моделей и модификаций этих карбюраторов было выпущено много — ими комплектовались ВАЗ-08, 09, АЗЛК-21412, ЗАЗ-1102. Есть «Солекс» для ВАЗ-2104, 05, 07. Это все говорит о том, что абсолютно любой агрегат из названной линейки без переделок или почти без них можно поставить на заднеприводные ВАЗы.

Результат настройки зависит от выбора конкретной «соли». Но в любом случае двигатель улучшит тягу, машина получит плавный разгон. Для экономии стоит выбрать модификацию «Солекса» на «Таврию» — это ДААЗ-2181. Если вам нужна увеличенная динамика разгона, то выбирается ДААЗ-21073. Отличается диффузорами большего диаметра. Этот карбюратор создавался для моторов объемом 1,7 и после установки этого «салекса» на классику надо быть готовым к большому расходу топлива.

«Салексы» моделей 2108, 21083, 21051-30 считаются из золотой середины автомобилистов. Агрегаты способны обеспечить лучшие динамические характеристики и меньший расход топлива, если сравнивать их характеристики с Озоном.

Важные мелочи

У всех «Салексов» (кроме 21073) жиклеры с очень тонкими отверстиями. Следует отметить, что из-за этого куртки очень чувствительны к мусору в топливе, а сам карбюратор часто забивается грязью. В связи с этим топливные фильтры необходимо регулярно менять. Для повышения надежности можно установить инжекторный топливный фильтр. Выйдет немного дороже, но есть возможность увеличить интервал между ревизией агрегата.

Если решение по установке карбюратора Солекс на классику принято, то помимо карбюратора могут понадобиться дополнительные запчасти. Блок можно установить с воссозданием системы ЭПХХ или без него — будет только неподключенный электромагнитный клапан. Проще всего сделать с этой системой. Но специалисты утверждают, что ЭПХХ хоть и позволяет добиться 5% экономии топлива, но система ненадежная и часто выходит из строя. А это значительно снижает надежность всего агрегата.

Чтобы электромагнитный клапан не смог перекрыть подачу топлива в канал холостого хода «Саллас» (ведь блок ЭПХХ не установлен), необходимо вынуть из корпуса клапан на иглу. Но проще всего подключить вентиль от замка зажигания.

При установке «Салекса» на заднеприводные ваз необходимо заглушить «реверс» заглушкой или подключить его через обратный клапан в систему подачи топлива к топливному фильтру.

Как получить максимальную выгоду

Немного установить «Солекс» на классику, чтобы ощутить все преимущества, нужно модернизировать систему зажигания. Вместо штатного установлено бесконтактное зажигание. Любой «Солекс» изначально настроен и рассчитан на приготовление бедной смеси. Чтобы эффективно его поджечь, нужен более мощный разряд. Контактная система зажигания не может выдать такой разряд, а бесконтактная — полностью. Катушка может выдавать напряжение до 25 тысяч вольт. Свечной зазор будет не более 0,8 мм.

Новый или бывший в употреблении?

Можно купить новый «Солекс» на классику, но есть возможность приобрести и б/у карбюратор. Во втором случае необходимо провести ему ревизию – тщательно прочистить каналы, отполировать диффузоры. Кроме того, лучше приобрести и заменить форсунки.

Но при этом современные изделия покупать не стоит — лучше попросить знакомых и знакомых, которые были сделаны в СССР. Современные жиклеры, которые есть в ремкомплектах, часто не соответствуют целевым размерам.

Для эффективной работы диффузора с его элементов удаляют заусенцы и выступы. Такие дефекты создают подсос воздуха, а это не лучшим образом сказывается на наполнении баллонов.

Что может понадобиться

В первую очередь необходимо приобрести запчасти, которые потребуются при установке «Солекса» на ВАЗ классической модели:

• Следует купить тонкие полоски из паронита. Но нужно, чтобы они были сделаны именно для «Салекса». Отверстия в прокладке под диффузоры отличаются от «Вебера» и «Озона».
• Вместо двух прокладок можно приобрести одну, где два отверстия. Ставится между карбюратором и прокладкой от Гетинакса. Вдобавок берут еще один — с овальным отверстием. Он предназначен для установки между коллектором и гетинаксной прокладкой.
• еще приобрести шланг «Мебель». Его длина должна быть не менее 80 сантиметров. В противном случае он не дойдет до топливопровода под насосом.

Процесс установки

Теперь можно приступать к настройке:

• Для защиты коллектора от попадания грязи подкапотное пространство обязательно должно быть чистым.
• Затем от штатного карбюратора отсоедините приводы и тросы, а также шланги.
• Чтобы снять кожух троса воздушной заслонки, на панели «SUPPACE» снимите скобу.
• Поверхность коллектора аккуратно зачищена, нанесен герметик.
• После этих операций нужно установить прокладки в виде сэндвича. Вначале тонкая, потом толстая, после — снова тонкая. Задача толстой прокладки – обеспечить теплоизоляцию. А чтобы процесс установки был удобнее, карбюратор устанавливается на коллектор без крышки. Привод заслонки должен находиться впереди автомобиля.
• Смонтировал дроссельную кулису — на ВАЗ-2104 будет удобнее, если она окажется от головки ГБЦ. Кулису или «вертолет» иногда пилят по центру, чтобы плавно переходил на карбюратор. А чтобы клапан не жужжал на пружине, на тяге установлены пластиковые наконечники.

• Затем протяните кабель привода всасывания через крышку GBC и отрегулируйте его до необходимой длины. Регулировка осуществляется изменением длины кожуха. Затем кабель подключается к карбюратору.
• После этого можно установить верхнюю крышку.
• Далее к карбюратору подключается шланг подачи топлива, «реверс», подогрев. Шланг «обратки» оснащен обратным клапаном. Возвратная пружина цепляется за ось старой кулисы на крышке ГБЦ.

• Теперь электромагнитный клапан следует подключить к реле освещения, к плюсовому контакту.
• Далее на место устанавливается воздушный фильтр и его крышка.

Все, на этом работы по установке блока завершены. Но оперировать еще рано. Нужно правильно настроить карбюратор. Ниже мы расскажем, как это сделать правильно.

Рекомендации специалистов по регулировке 21073

Со штатными Жаймерами «Солекс» не сможет поразить динамику. В этом случае можно заменить карбюратор на 21073. Без изменений установка вполне возможна, но в первой камере будет готовиться бедная смесь. Поэтому на первой камере мотор не сможет обеспечить достаточную для разгона тягу. Автомобиль будет очень медленно набирать скорость.

Когда вторая камера откроется, скорость движения значительно улучшится. И машина прыгнет вперед, как коза. Но эффективность использования топлива очень низкая.

Проблема может быть решена подбором главного топливного гирлера в первую камеру карбюратора. Если заменить на 107, 5 на 110, то можно получить улучшенную интенсивность разгона. Это компромисс между экономией и динамикой. Оптимально — 115-я топливная щека в первой камере. Можно установить 117, 5. Но расход увеличится еще больше. Смесь с этой струей беспокоит, и динамика может ухудшиться.

Жиклеры воздуха первой камеры — 145, 150, 155. При топливе 117, 5 можно установить воздух 165.

Регулировка ВАЗ 21083

Двигатель необходимо прогреть, затем выставить уровень в поплавковой камере с помощью специальных шаблонов. Лучший уровень топлива примерно 23 мм от дна. Что касается смеси, то наилучший результат получается, если винт откручивать на 2 оборота, а винт качества на 4-4, 5 оборота. Однако при этом могут быть и другие установки на холостом ходу.

Заключение

Все кто умеет настраивать Озон сможет решить вопрос как отрегулировать карбюратор «Солекс». А как можно модернизировать классический ВАЗ, мы рассказали в этой статье.

ВАЗ 2109’daki karbüratör nasıl ayarlanır? Şema ВАЗ 2109. Карбюратор ВАЗ

Мотор, aracın kalbi ise, karbürator onun kalp vanasıdır. Ve ne kadar iyi yapılandırıldığı, makinenin çalışma özelliklerinin çoğuna bağlıdır. Bu yakıt tüketimi ve güç ve ivme dinamikleri ve hatta egzoz gazlarının toksisite seviyesi. Zaman zaman бу detayı düzenlemek gerekir. Бугюн ВАЗ 2109’daki karburatörün kendi elinizle nasıl ayarlanacağına bakacağız.

Volga otomobil fabrikasının, farklı özelliklere sahip çeşitli «девятки», modifikasyonları üretmesine rağmen, sahip oldukları karbüratör aynı marka oldu — yerli «Solex». Бу планин detayları недир? ВАЗ 2109, yıllarca Solex karbüratörlerle tedarik edildi ve tasarımı yıllar boyunca değişmedi. Ve ikinci fotograftaki şemayı görebilirsiniz.

Hazırlık aşaması

Karbüratör VAZ 2109’da ayarlanmadan önce iyice temizlenmelidir. Ancak bunun yapılması gerekli değildir (ancak, üzerinde çeşitli para yatırmalarının olmaması koşuluyla). Pas veya karbon varsa, bu element güçlü bir ajanla yıkanmalıdır. Aksi takdirde, karbüratörü ne kadar doğru ayarlamaya çalışırsanız çalışın, bunun sonucu минимальный olacaktır.

Temizlemek için neye ihtiyacın var?

Bu işlem sırasında aşağıdaki araç ve gereçlere ihtiyacımız olacak:

1. ВАЗ 2109 el kitabı (bu arada, Solex karbüratörün şeirşeması götmifūla fotoşdaki).
2. Pürüzsüz kumaş eldivenler.
3. Birkaç ince çubuk (sıradan bir kürdan yapacağım). Alternatif olarak, bir dis fırçası alabilir. ВАЗ karbüratörünü temizleyeceğiz.
4. Bir çift lastik eldiven (güçlü çözücünün cilt yüzeyine temas etmemesi için bir kerede iki çift giymek daha iyidir).
5. İngiliz anahtarları ve tornavida seti.
6. Basınçlı hava olabilir. Alternatif olarak, oda spreyi gibi normal bir аэрозоль алабилирсиниз.

Ek olarak, güvenlik gözlükleri kullanabilirsiniz. Bunlara sahip değilseniz, karbüratör arasındaki maximum mesafeyi koruyun ve yavaşça yüzeyine bir temizleyici uygulayın.

Hangi aracı seçmek daha iyidir?

Şu anda, karbüratör temizliği için çeşitli maddeler satın alabilirsiniz. Onlarca şirket bunları yapıyor. Базит Seçim kuralları. Mağazada, satıcıdan özellikle karbüratörler için tasarlanmış temizlik sıvısı isteyin (temizlik için). WD 40’in yüksek yağ içeriğinden dolayı bunun için uygun olmadığını unutmayın! Çoğu zaman, özel temizleyiciler teneke kutularda satılmaktadır — bunlar mağazalardan satın alınmalıdır.

Karbüratörü uzun süre temizlememişseniz, yüzey temizliği Yeterli olmayacaktır. Гениш бир tortu içeriğinde, parçaların tamamen parçalara ayrılması gerekir ve her parça ayrı ayrı püskürtülmelidir.

İnce detaylar hakkında

Sökme sırasında yaylara ve küçük vidalara özellikle dikkat edin. Onları ayrı bir kutuya koymaya çalışın veya numaralandırın, böylece daha sonra karburatörün montajını yaparken sorun yasanmaz. Bu elementi analiz ederken, bir konserve kutusundan her detayı, en küçüğünden bile işlem yapmak gerekir. Bu durumda, tüm kauçuk parçalar karbüratörden çıkarılmalıdır. Onlarla temas halinde, çözücü onları ciddi şekilde deforme edebilir ve sızdırmazlık özelliklerini kaybedeceklerdir. Ayrıca temizleyicinin plastik parçalara uygulanması önerilmez. Bu sıvıdan izole edilmeleri gerekir.

Tüm mekanizmaları aletle işledikten sonra pas ve tortuların kısmen çözünmesi için yaklaşık 10-15 dakika beklemeniz gerekir. Daha sonra, elemanlar akan su altında yıkanır. Gerekirse, bir kürdan veya disfırçası kullanabilirsiniz.

Bir fırça veya çubuk kullanarak, karbüratörün vanalarında ve açıklıklarında dolaşmaya çalışmayın. Bunlar sayesinde hava ve yakıt alır, bu nedenle oradaki kir, motorun çalışmasını kuvvetle şiddetlendirebilir ve artan yakıt tüketimine neden olabilir. Bu açıklıklar basınçlı hava veya аэрозоль или temizlenir. Bu arada, kullanılmış temizleyicinin kalıntıları tekrar kullanılabilir — бу madde çok uzun bir Raf ömrüne sahiptir ve pratik olarak uzun süre özelliklerini kaybetmez. Ardından, karbüratörü dikkatlice kurutun ve ardından onarım ayarımızın ikinci kısmına geçin.

ВАЗ 2109’daki karbüratör kendi elleriyle nasıl ayarlanır?

Yapmanız gereken ilk şey, yakıt tedarik seviyesini kontrol eden şamandıra haznesidir.

Karbüratör ve valf çıkışlarında toplamaya çalışmayın. Bu delikler, motorun düzgün çalışması için çok önemli olan yakıt ve hava sağlar. Bu açıklıklar бир аэрозоль veya basınçlı hava ile temizlenir. Sıvı temizleyici tekrar kullanılabilir. Bazı ekonomik araç tutkunları, temizleyiciyi birkaç kez kullanır.

Karburatör temizliğini tamamladıktan sonra, iyice kurulayın ve ayarlamaya başlayabilirsiniz. Bu prosedür çok uzun ve karmaşık, ancak onunla başa çıkmak oldukça gerçek. İlk önce, motoru çalıştırıp birkaç dakika çalışma fırsatı veriyoruz. Ardından, kapatın ve hava filtresini sökün. Bundan sonra, yakıt hortumunu çıkarın. Birkaç cıvatayı dikkatlice çıkarın ve karbüratör kapağını çıkarın. Unutmayın, bir yanlış hareketle yüzmeler zarar görebilir, bu yüzden her şeyi çok dikkatli yaparız. Ardından pergeli elinize alın ve yakıt seviyesinden gövdenin kenarına kadar olan boşluğu ölçün.

İdeal olarak, bu değer 25, 5 milimetre olmalıdır (1-2 milimetreye izin verilir). Bu boşluk doğru değilse, şamandıraraketinin dilini bükmeniz gerekir. Daha fazla doğruluk için bu işlemi birkaç kez gerçekleştiriyoruz. Kapak zaten ters çevrilmiş olduğundan, eşleşen yüzeyin kenarlarının parallel olduğundan Emin olmanız gerekir.

Başlangıç ​​cihazı

Ama hepsi bu kadar değil. Карбюратор ВАЗ 2109’da nasıl ayarlanır? Bu işten sonra başlangıç ​​cihazını kurmaya devam ediyoruz. Öncelikle diyaframının sonraki işletim için uygun olduğundan emin olmanız gerekir. Bunu yapmak çok kolaydır — 4 cıvatayı söküp mekanizma kapağını çıkarırız. Eğer deforme olmuşsa veya çatlamışsa yenisi ile değiştirilmelidir. Bundan sonra başlangıç ​​cihazını ayarlama işlemine gidin. Her şeyden önce, hava kanadı kolunu, kapalı konuma hareket etmesi için çevirin. Sonra, bir tornavida stoğu yerleştirin.

Bundan sonra, odanın çeperi ve kapak arasında oluşan boşluğu ölçüyoruz. Solex belgelerinde belirtilenle doğrulanması gerekir. Boşluğu değiştirmek için, kilit somununu gevşetmeniz ve ayar vidasını saat yönünde veya bir tornavidayla çevirmeniz gerekir. Ardından, ilk kameradaki gaz boşluğunu ölçün. Elde edilen veriler, teknik belgelerde yer alan normatif verilerle mümkün olduğunca aynı olmalıdır. Bu boşluk doğru değilse, gaz kelebeği vidasını döndürerek ayarlayın.

XX ayar

Hepsi bu, şimdi dava küçük bırakıldı. Son aşamayı yapmak zorundayız — rölantinin ayarlanması. Bu çalışmaya başlamadan önce, ВАЗ 2109 мотору tekrar çalışma sıcaklığına kadar ısıtılmalı, karbüratör uygun bir yere kurulmalıdır. Bu nedenle, motoru kapatın ve karışım kalite vidasının durumuna bakın. Ambalajlanmalı ve daha sonra 4 tur çevrilmelidir. Sonra motoru tekrar çalıştırıyoruz, jikleyi çıkartınız ve uzun farları fan ile açınız. Aynı zamanda yakıt-hava karışımının vida miktarını ayarlayın.

Motor rölanti devrinin 800’den fazla olmayacak ve dakikada 750 devirden az olmayacak şekilde ayarlanması gerekir. Vida kalitesinden sonra maximum hıza ulaşırız.

Сонра не япмалы?

Sonra tekr vida numarasının hızını 900 devir / dakika olarak değiştirin. Скорость вращения 800 об/мин. Бундан Сонра, сын Элеман Карарсизлык Анина Кадар Бюкюлюр. Sonra tekrar ½ döndürerek çıkarın. Gördüğünüz gibi, karbüratörün (ВАЗ 2109 «Самара») değiştirilmesi gerekli değildir. Ancak bunun için, bu makalede sağladığımız yakıt kalitesi ve miktarında gerekli değerleri ayarlamak için tüm çalışma sırasını bilmeniz gerekir.

Sonuç

Her şey, bu aşamada, «VAZ 2109’daki karbüratörün nasıl ayarlanacağı» sorusu kapalı sayılabilir.

Son olarak, doğru rölanti hız ayarının sadece sabit motor işletimi ile mümkün olduğuna dikkat edin. Aksi takdirde, tüm çalışmalar işe yaramaz olacak.

Двигатель 1 6 какой карбюратор ставить. Выбор карбюратора на «классику» ВАЗ. Пневматический дроссель карбюратора

Автомобили Audi 80 любят за простоту, надежность, отличную коррозионную стойкость. Многие автолюбители до сих пор с удовольствием эксплуатируют Audi на платформах B3 и даже B2. Однако головной болью владельца моделей Audi 80-х годов является карбюратор, который со временем приходит в негодность. Сначала автолюбители пытаются отремонтировать оригинал, но потом задумываются, какой карбюратор можно использовать в качестве замены. Наша статья поможет вам в мелком ремонте или в поиске подходящей замены.

Оригинальные карбюраторы Audi

С момента запуска Audi 80 на платформе B1 и до запуска B4 автомобили оснащались карбюраторными двигателями. Изначально устанавливались немецкие карбюраторы Pierburg, затем с запуском платформы B3 добавились японские Keihin.

В 1991 году появилась платформа с индексом В4, на которой бензиновые версии стали оснащаться только инжекторными двигателями. С момента запуска платформы B1 до появления B4 было установлено:

• Солекс 35 ПДСИТ — только для ранних моделей Ауди 80 платформа В1;
• Pierburg 1B1, Pierburg 1B3 — карбюраторы простые однокамерные, устанавливаемые на двигатели платформы Audi B2;
• Pierburg 2B2, Pierburg 2B5 — карбюраторы двухкамерные, устанавливаемые на двигатели платформы Audi B2;
• Pierburg 2E2 — для двигателей Audi B1 и B2 платформы;
• Pierburg 2EE Ecotronic — карбюраторный с электронным блоком управления, устанавливаемый на двигатели Audi 80 платформы B2 и B3 объемом 1,6 литра;
• Keihin 1 — для двигателей Audi B2 и B3 платформы;
• Keihin 2 — для двигателей Audi только платформы B3.

Типичные неисправности карбюраторов Audi

Карбюраторы Keihin и Pierburg состоят из многих частей. В процессе эксплуатации подвижные части изнашиваются, загрязняются внутренние топливные и воздушные каналы, что приводит к значительному ухудшению работы двигателя. Основные неисправности – подсос воздуха, выработка подвижных частей, трещины в диафрагмах.

Часто причиной износа двигателя Ауди 80 является трещина в эластичной подушке, установленной между карбюратором и впускным коллектором. Через щель поступает дополнительный воздух, который значительно обедняет топливовоздушную смесь. Для диагностики достаточно покачать карбюратор рукой при работающем двигателе. Если мотор заглохнет, то эластичную подушку необходимо заменить. Подушка не подлежит ремонту. Эта проблема затрагивает и Кейхинов, и Пьербургов.

Со временем резиновые шланги и уплотнения теряют эластичность и рвутся. Через щели в шлангах подсасывается дополнительный воздух, обедняется смесь. Неисправные шланги следует тщательно осмотреть и при необходимости заменить. Для поиска утечек можно использовать аэрозольный баллончик быстрого старта, тщательно обрабатывая им подозрительные места. Изменение скорости подскажет вам место повреждения.

Вот и 30 лет. В основном это классические модели ВАЗ. Владельцы этих старых автомобилей всячески поддерживают их жизнь и стремятся к оптимальным характеристикам. Владельцы старых Жигулей хотят повысить динамику автомобиля и снизить расход топлива. Это можно сделать, но все зависит от карбюратора. Давайте посмотрим, какой карбюратор лучше поставить на ВАЗ-2106, чтобы получить результат. Эта задача вполне выполнима, несмотря на то, что замену устройства и его настройку водитель может выполнить самостоятельно. Если почитать отзывы водителей, заменивших штатный карбюратор, то эффект вполне заметен.

Краткая история карбюраторов на ВАЗ

На первых классических моделях ВАЗ, представлявших собой усовершенствованный итальянский Фиат, в системе питания в паре с моторами устанавливались устройства производства Дмитровского автоагрегатного завода. Для производства этих карбюраторов была приобретена лицензия у французской компании Weber. Этим механизмам был присвоен индекс ДААЗ-2106 для модели ВАЗ Шестерка.

До сих пор такие карбюраторы в народе называют «ДААЗами» и «Веберами». Многие автовладельцы до сих пор активно их эксплуатируют. Использование этих механизмов дает хорошие динамические характеристики. Эти карбюраторы имеют простую конструкцию без лишних конструктивных особенностей. Но у «Веберов» есть один довольно существенный минус — это огромные аппетиты. Эти модели уже давно не производятся, так как наряду с моделью ВАЗ-2105 продукцией «Озон» комплектовались все остальные «Жигули». Ниже мы поговорим об этом подробнее.

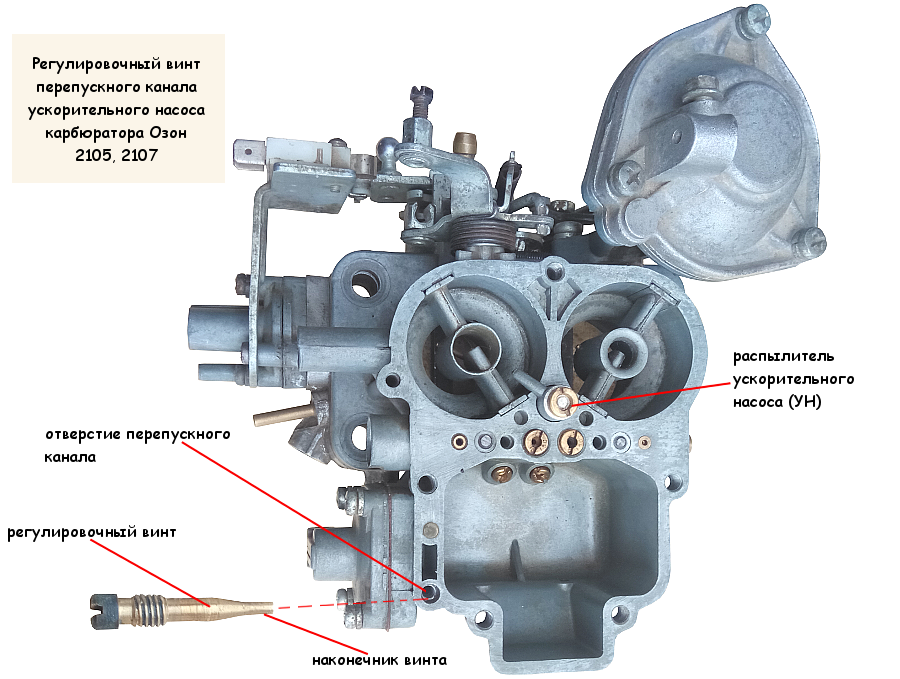

«Озон»

Карбюратор Озон на ВАЗ-2106 — полностью отечественная разработка Дмитровских инженеров. Он существенно отличается от французских механизмов как по конструкции, так и по эксплуатационным характеристикам. Такое название «Озон» (карбюратор) получил неспроста — в то время он считался самым экологичным. Владельцы положительно отзываются об этих устройствах. Но иногда и с ними бывают проблемы. Для ВАЗ-2106 его цена от четырех тысяч рублей.

Озон и его проблемы

Иногда отказывается нормально работать пневмопривод заслонки вторичной камеры.

Бывают и неприятности с изношенной диафрагмой в системе экономайзера принудительного холостого хода. Если по каким-то причинам в механизм попала грязь или были нарушены регулировки, то вторая камера может вообще не открываться или открываться, но с серьезной задержкой. Это приводит к значительному снижению динамики. Теряется мощность, снижается максимальная скорость автомобиля, двигатель работает нестабильно на высоких и средних оборотах. Несмотря на все это ДААЗ-1107010 «Озон» выдает хорошие динамические характеристики при расходе топлива около семи литров на 100 километров. Естественно, за устройством нужно постоянно следить и обслуживать. Чтобы не загрязнять внутренние камеры, рекомендуется периодически их очищать. Используется специальный. Это химическое вещество продается в аэрозольных баллончиках.

«Солекс»

Эти механизмы не менее популярны. Особой популярностью пользуется ДААЗ-21053. Он также производится по лицензии. Этот карбюратор обладает хорошими динамическими характеристиками и при этом экономичен. Это хорошее решение, если вам нужен карбюратор на «шестерку». По конструкции «Солекс» принципиально отличается от всех предыдущих устройств Дмитровского автоагрегатного завода. Солекс оснащен системой возврата топлива.

Благодаря этому раствору бензин может попасть обратно в бензобак автомобиля. Используя систему возврата топлива, можно сэкономить до 400-800 граммов топлива на каждые сто километров. Некоторые версии Solex могут быть дополнены вспомогательными электронными системами. Среди них система холостого хода с возможностью регулировки с помощью электроклапана. Также встречались на экспортных моделях. В странах СНГ была распространена модель с электроприводом. В эксплуатации этот двухкамерный карбюратор оказался достаточно сложным.

Каналы сужены и часто забиты. Если устройство не обслуживалось, то сначала начинала барахлить система холостого хода, а затем и все остальные узлы. По расходу топлива Солекс на ВАЗ-2106 потреблял от 6 до 10 литров при движении в спокойном режиме. По динамическим характеристикам агрегат уступает только раннему Веберу. Если своевременно проводить профилактику карбюратора, особых проблем Солекс не доставит.

Как выбрать карбюратор и какой поставить на ВАЗ-2106?

Любители доработок классических моделей АвтоВАЗа и просто владельцы, желающие улучшить характеристики автомобиля, чаще всего выбирают Солекс. Используйте модели ДААЗ-21083. Установка их на классические модели невозможна без существенных доработок.

Думая, какой карбюратор лучше поставить на ВАЗ-2106, необходимо учитывать объем двигателя. Для агрегатов объемом 1,3 литра отлично подойдет вариант ДААЗ-2018. Для двигателей объемом 1,6 л лучший выбор – ДААЗ-21083. Отличия этих двух моделей заключаются в диаметре сечения диффузора, а также в размерах топливного и воздушного жиклеров. Если установить этот карбюратор как есть, то на скоростях, близких к 4 тысячам, скорость выброса воздуха может достигать сверхзвука, что недопустимо. Но на разгон это не повлияет. Необходимо увеличить диффузоры на первой и второй камерах, установить другие форсунки. После этого расход топлива будет как у 21053, а динамика лучше, чем у 21073. Для автомобилей ВАЗ-2106 цена такого карбюратора составит около пяти тысяч рублей.

Особенности установки ДААЗ-2108, -21083

Для установки любой из этих моделей на Классик необходимо подготовить новый комплект прокладок, шланги системы подогрева карбюратора, тройник для подключения к топливной системе, клапан и тяга для акселератора. Для получения максимального результата от этой процедуры желательно заменить зажигание. Лучше установить более технологичный, электронный. Контактное зажигание — прошлый век. Система очень ненадежна и часто вызывает проблемы в работе. Установка бесконтактного электронного зажигания – одна из самых полезных доработок для отечественных ВАЗов, в частности для «шестерки».

«Солекс-21053»

Эта модель имеет меньше проблем и не требует серьезного тюнинга, так как этот карбюратор модернизирован для классических моделей.

Эти агрегаты хорошо работают с двигателями 1,5 и 1,6 л. Это отличный выбор для тех, кто хотел бы получить от автомобиля больше динамики.

Другие варианты

Но не думайте, что это все, что подходит для «Классики». Если задуматься, какой карбюратор лучше поставить на ВАЗ-2106, то вспоминается и Солекс-21073. Он предназначен для двигателей объемом 1,7 л – от 21053 отличается большими каналами и увеличенными жиклерами.

После его установки можно получить еще больше динамики, а расход топлива составит 9-12 литров. И если расход и редкая профилактика карбюратора Солекс не пугают, то можно остановить свой выбор на нем.

Исход

Конечно, это далеко не все модели карбюраторов, которые можно устанавливать конкретно на ВАЗ-2106 и другие классические Жигули. Есть много китайских устройств, а также устройств европейских и американских производителей. В продаже есть как одно-, так и двухкамерные модели. Но они отличаются высокой ценой и не всегда гарантируют высокие динамические характеристики и экономичность. Вы получите только одно из двух. Поэтому на вопрос, какой карбюратор лучше поставить на ВАЗ-2106, можно ответить так: лучше всего поставить отечественный прибор, один из вышеперечисленных. Отзывы автомобилистов рекомендуют ставить «Озон». Он один из тех, что при низком расходе топлива дает максимальную динамику для автомобиля.

Чтение 7 мин.

Даже сегодня у карбюраторных Golf II есть свои поклонники, которые ежедневно пользуются этими автомобилями. Карбюратор Гольф 2 1 6 требует некоторых настроек, чтобы двигатель мог проехать не одну тысячу километров.

Коротко о модели

Volkswagen Golf второго поколения – один из самых популярных автомобилей всех времен. Даже сегодня на улицах наших и даже европейских городов можно встретить этот автомобиль, которому время не помеха. Учитывая тот факт, что первый Гольф 2 сошел с конвейера в 1983.

За всю историю производства этих автомобилей на них устанавливалось огромное количество двигателей: от простых карбюраторных бензиновых до турбодизельных и бензиновых с механическим нагнетателем. Одним из первых двигателей Golf был 1,6-литровый бензиновый двигатель с карбюратором Pierburg/Solex2E2.

Устройство карбюратора GolfII 1.6

Привод термозаслонки

В Гольф 2 1.6 двигатель расположен поперечно, при таком расположении двигателя из карбюратора на правый, от которого вниз уходит один провод и два шланга охлаждающей жидкости. Этот цилиндр является термоприводом воздушной заслонки. Внутри он разделен на две полости. С левой стороны имеется биметаллическая спираль, которая должна поворачивать воздушную заслонку. Когда змеевик холодный, заслонка находится в закрытом положении. Также с левой стороны термопривода находится нагревательная пружина в виде нихромовой нити.

Карбюратор на Гольф 2 1. 6 оснащен биметаллической резьбой, которую постоянно нужно подогревать. При включении зажигания на холодном двигателе на пружину подогрева подается напряжение, за счет чего нагревается сама катушка. При повышении температуры охлаждающей жидкости до 42 градусов напряжение на нагревательной пружине отключается, и биметаллическая спираль нагревается охлаждающей жидкостью.

В правой полости термопривода циркулирует теплоноситель, который нагревает биметаллический змеевик.

Термопривод можно снять с карбюратора, открутив три винта у его основания. Это открывает доступ к левой стороне термопривода с биметаллической спиралью и нагревательной пружиной. Также можно разобрать самую правую сторону привода, открутив болт М13 в центре крышки привода.

Проверка и регулировка термопривода воздушной заслонки на Гольф 2 1,6

Карбюратор на Гольф 2 1,6 оснащен воздушной заслонкой, которая закрывается на исправном холодном двигателе. Если слегка надавить на него пальцем, должно появиться небольшое сопротивление. Если демпфер не сопротивляется давлению, проверьте биметаллическую пружину и соединение между пружиной и демпфером.

Для регулировки термопривода карбюратора ВЗ на Гольф 2 1.6 необходимо ослабить винты, соединяющие карбюратор и термопривод, и вращать привод, регулируя сжатие пружины и, как следствие, усилие на ВЗ. На краю цилиндра имеется пять меток, служащих для регулировки. Эти метки должны быть совмещены с одной меткой на корпусе карбюратора. Таким образом, можно будет регулировать зависимость положения воздушной заслонки от температуры теплоносителя.

Если заслонка открывается быстро, карбюратор будет обеднять смесь, и в двигателе будут заметны провалы; если медленно, то смесь будет слишком богатой и увеличится расход топлива. То есть, если на холодном двигателе двигатель работает не стабильно, значит, воздухозаборник открывается слишком рано под воздействием охлаждающей жидкости. Поэтому необходимо сильнее закрыть воздушную заслонку, переместив цилиндр термостата на последнюю метку.

Пневмопривод воздушной заслонки и принцип его работы на Гольф 2 1,6 карбюратор

Привод заслонки находится сверху карбюратора справа, ближе к радиатору. На Гольфе 2 1.6 это черный пластиковый плоский цилиндр диаметром 30-40 мм, в который входят два воздушных шланга — один в карбюратор, а точнее его нижнюю часть. Другой идет через тройник на пневмолинию задержки (выглядит как зеленая груша) и через односторонний клапан на впускной коллектор. Из корпуса пневмопривода выходит шток, контролирующий положение воздушной заслонки. Внутри привода находится резиновая диафрагма, соединенная со штоком, и перепускной клапан, открывающийся при перемещении диафрагмы.

Пневмопривод обеспечивает правильное формирование смеси при пуске двигателя, чтобы не было переобогащения путем приоткрывания воздухозаборника. Так как на холодном двигателе воздушная заслонка закрыта биметаллической пружиной. Мембрана приводится в движение за счет разрежения в нижней части карбюратора, так как пневмопривод соединен трубкой с карбюратором. Мембрана, в свою очередь, приводит в движение тягу и воздухозаборник. Это происходит до тех пор, пока перепускной клапан пневмопривода не начнет открываться. В этот момент полость с мембраной соединяется пневматической линией задержки через перепускной клапан, а с впускным коллектором через односторонний. Дроссельная заслонка находится в приоткрытом положении до тех пор, пока двигатель не наберет обороты.

Когда двигатель начинает набирать обороты и разрежение во впускном коллекторе увеличивается, клапан закрывается. После этого давление на пневмолинии задержки снижается, и как только оно упадет до значения давления в нижней части карбюратора 1,6, шток воздушной заслонки максимально откроет его. По мере прогрева двигателя воздухозаборник полностью открывается благодаря биметаллической пружине.

Проверка и регулировка пневмопривода Гольф 2 1,6

Карбюратор Гольф 2 1,6 также оснащен пневмоприводом. Проверить его работоспособность можно при запуске холодного двигателя: сначала воздухозаборник должен открыться на 2,2 мм, а через несколько секунд зазор уже должен быть около 5 мм. Если попытаться закрыть заслонку пальцем, при работающем пневмоприводе заслонка должна оказать сильное сопротивление.

Для регулировки пневмопривода необходимо снять с него обе трубки. Вместо трубки, идущей к карбюратору 1.6, необходимо подсоединить более длинную и, всасывая через нее воздух ртом, слегка надавить пальцем на воздушную заслонку до появления заметного сопротивления. Зазор между дном воздушной заслонки и стенкой смесительной камеры должен быть 2,2 мм. Зазор регулируется вращением передней крышки пневмопривода.

Если вторая трубка закрыта и воздух отсасывается из первой, указанный зазор должен быть 5,1 мм. Зазор регулируется винтом в штоке пневмопривода на его обратной стороне.

Термопривод дроссельной заслонки

Перед карбюратором 1.6 находится цилиндр, от которого отходят два шланга охлаждающей жидкости, один из которых идет вниз, другой к термоприводу воздушной заслонки. Это устройство препятствует закрытию дроссельной заслонки на холодном двигателе, подставляя упор под привод ДЗ. Однако при повышении температуры охлаждающей жидкости упор смещается и заслонка закрывается.

По принципу действия термоприводного термостата: внутри находится церезиновая камера, которая при расширении выталкивает наружу шток. При понижении температуры пружина рычага ДЗ возвращает шток назад. Шток через проставку и рычажную систему поворачивает дроссельный упор.

Пневмодроссель карбюратора

Пневмопривод ДЗ состоит из электро-термоклапана и трехпозиционного блока.

Трехпозиционный блок в этой схеме играет главную роль. Представляет собой круглую деталь диаметром 70-80 см, из которой торчит стержень, который в свою очередь упирается в регулировочный винт на рычаге ДЗ. Из ТПБ выходят две воздушные трубки: к электромагнитному клапану и к тройнику. А от тройника трубка идет к карбюратору 1.6, к термоклапану в его нижней части.

Электромагнитный клапан представляет собой черный прямоугольный элемент на задней стороне карбюратора. Он похож на обычный электромагнит — у него есть обмотка и сердечник. На одном конце клапана имеется пластиковый трубодержатель, изогнутый под углом 90 градусов. Одна трубка идет к блоку, другая — от электромагнитного клапана идет к тройнику и далее к карбюратору, где через фильтр выходит в атмосферу.

Термоклапан расположен рядом с ТПБ, чуть выше и левее его. Представляет собой плоский круглый кусок толщиной около сантиметра и диаметром около трех. Он соединен патрубками с блоком, и через тройник попадает в карбюратор, а оттуда в атмосферу.

Под классическими моделями ВАЗ следует понимать автомобили с 2101 по 2107. Владельцы таких автомобилей с карбюратором часто прибегают к поиску более эффективных решений для увеличения динамических показателей и/или снижения расхода топлива. И разгон, и экономичность напрямую зависят от модели карбюратора под капотом и от качества его регулировки. Если владелец решил установить сторонний карбюратор, то при выборе нужно учитывать ряд индивидуальных особенностей.

Читать в этой статье

Стандартные модели карбюраторов

Различные модели карбюраторов ориентированы на экологию, снижение расхода или максимальную динамику автомобиля. Карбюраторы также были созданы для двигателей разных размеров. Некоторые модели карбюраторов с одного силового агрегата можно легко установить на другой, а в некоторых случаях потребуются переделки.

Карбюратор ДААЗ/Вебер

Карбюраторы ДААЗ (Дмитровский автомобильный завод) 2101, 2103 и 2106 выпускались по лицензии Weber. По этой причине модели называют и карбюратор ДААЗ, и карбюратор Вебер, но понимают одно и то же устройство. Эти модели карбюраторов отличаются максимальной простотой конструкции и обеспечивают отличные разгонные характеристики.

К недостаткам этих моделей справедливо можно отнести высокий расход топлива на отметке от 10 до 14 литров на сто километров. Еще одной потенциальной сложностью на сегодняшний день является практически полное отсутствие этих моделей, даже бывших в употреблении в приемлемом рабочем состоянии.

Карбюратор Озон

Не менее популярен карбюратор модели ДААЗ 21053, являющийся лицензионным продуктом компании Солекс. Карбюратор зарекомендовал себя как экономичное и в то же время динамичное решение при установке на классические двигатели. Конструкция этой модели сильно отличается от предыдущих карбюраторов ДААЗ. Карбюратор Солекс имеет систему возврата топлива (обратку). Благодаря такому решению лишний бензин попадает обратно в бензобак. Обратка позволяет экономить около 400-800 граммов бензина на сотню пройденных километров.

Отдельные версии этой модели могут иметь ряд дополнительных электронных систем. К основным решениям можно отнести систему холостого хода с электроклапанным управлением, систему автоматического холодного пуска и др. Такие новшества встречались на экспортных версиях автомобиля. В СНГ получили распространение карбюраторы «Солекс» с электроклапаном управления холостым ходом.

Система оказалась проблемной. В карбюраторах этого типа воздушные и топливные каналы узкие и быстро забиваются. Если карбюратор своевременно не обслуживать, то первой вышла из строя система холостого хода. Карбюратор «Солекс» потребляет от 6 до 10 литров топлива в тихом режиме. По динамике она уступает только ранней разработке Вебера.

Все вышеперечисленные карбюраторы устанавливаются на классические двигатели ВАЗ без доработок. Единственный нюанс при выборе – это подбор карбюратора относительно рабочего объема вашего двигателя. В том случае, если имеющийся карбюратор рассчитан на другой объем, то потребуется подбор и замена жиклеров, а также тщательная регулировка карбюратора.

Установка нестандартного карбюратора

Владельцы «классики» в ряде случаев прибегают к установке на свои автомобили нестандартных моделей карбюратора. Такая установка потребует определенных переделок и последующей настройки. Речь идет о моделях карбюраторов Солекс 21073 и Солекс 21083.

Модель Солекс 21073

Данная модель разрабатывалась под двигатель 1,7 л и штатно устанавливалась на силовой агрегат автомобиля Нива. Карбюратор Солекс 21073 отличается от других большими каналами и жиклерами. Установка этой модели на другие автомобили ВАЗ с карбюратором позволяет добиться увеличения динамики, но расход топлива возрастает до 9-12 литров на сотню.

Модель Солекс 21083

Солекс 21083 устанавливался на ВАЗ 2108-09. Если ставить на двигатели «классики», то потребуются доработки. Системы газораспределения двигателей 01-07 и 08-09имеют ряд отличий. Установка такого карбюратора без переделок приведет к тому, что при скорости около 4000 скорость подаваемого воздуха может достигать скорости звука, и двигатель не сможет дальше крутиться. Для установки этой модели карбюратора необходимо высверлить диффузоры первичной и вторичной камер, чтобы расширить их. Также необходимо установить большие форсунки. Процесс доработки трудоемкий, но результат позволяет получить расход бензина ниже модели 21053, а динамика превысит показатели 21073.

Подведение итогов

Напоследок добавим, что есть модели карбюраторов иностранного производства. К недостаткам такого выбора можно отнести высокую стоимость, сложности в настройке и обслуживании, а также не всегда лучшую динамику и экономичность по сравнению с перечисленными выше моделями карбюраторов ДААЗ, Солекс или Вебер.
