Устройство ваз 2114 дроссельная заслонка: Дроссельная заслонка Ваз 2114. Снятие, чистка,диагностика

Дроссельная заслонка Ваз 2114. Снятие, чистка,диагностика

Дроссельная заслонка Ваз 2114 это важный узел двигателя, который обеспечивает дозированную подачу очищенного воздуха в двигатель, тем самым обеспечивается насыщение топлива кислородом для обеспечения его активного сгорания.

Найти этот элемент не составляет труда. Для этого потребуется открыть капот вашего автомобиля, разыскать воздушный фильтр и черный патрубок для подачи воздуха к двигателю. Пробежитесь взглядом в направлении движения воздуха (от фильтра) ближе к лобовому стеклу, определите место его соединения с металлическим элементом с подключенными к нему трубками. Это и будет узел дросселя.

Содержание

1. Неисправности дроссельной заслонки Ваз 2114
2. Диагностика неисправностей
3. Чистка дроссельной заслонки ваз 2114
4. Полезный совет

Неисправности дроссельной заслонки Ваз 2114

Сам по себе, механизм не представляет из себя сложную конструкцию, и рассчитан на весь срок эксплуатации двигателя. Однако некоторые конструктивные особенности мотора и ряд внешних негативных факторов, со временем создают препятствия для его нормальной работы.
В большинстве случаев, проблемы в работе заслонки, являются следствием банального загрязнения. Причины появления могут быть следующими:

• несвоевременная замена воздушного фильтра, как результат попадание пыльного, неочищенного воздуха;
•  наличие дефектов и трещин в воздушной системе и его элементах (например, бракованный воздушный фильтр, порванный патрубок), результат тот же – загрязнение воздушного потока;

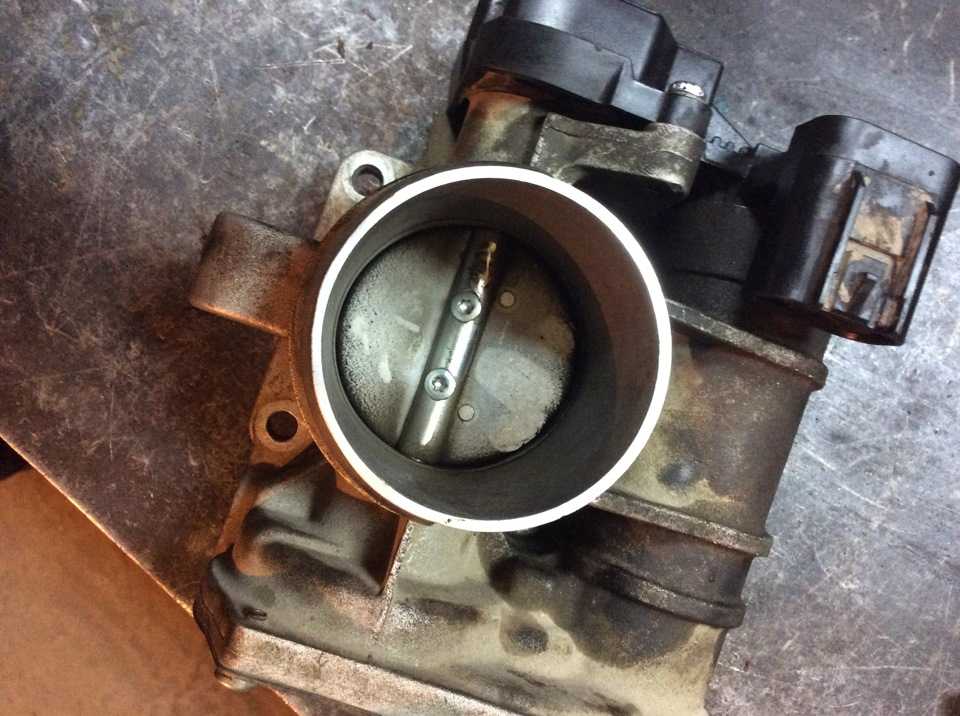

•  появление на внутренних стенках дроссельного узла и заслонки нагара, остатков масла.

Результатом вышеуказанных причин, является некорректная работа узла, заслонка может не до конца открываться или закрываться, что напрямую негативно влияет на работу двигателя.
Если фильтрацию и процесс очищения воздушного потока, возможно, контролировать, то полностью избавиться от нагара не получится.
Поэтому автопроизводители рекомендуют периодическую очистку узла от загрязнений каждые 25 тысяч километров пробега. Считаем что данная рекомендация в условиях Российской действительности, качества топлива и состояния дорожного полотна вполне обоснована.

Диагностика неисправностей

Прежде чем предпринимать какие-либо действия, необходимо проверить дроссельную заслонку ваз 2114 на наличие возможных проблем.

Для того чтобы точно диагностировать неисправность или некорректность работы дросселя, имеются присущие ему, характерные признаки. Таковыми являются:

• Нестабильность оборотов двигателя на холостом ходу их необоснованное возрастание;
• Периодически глохнущий двигатель;
• Подергивания во время движения;
• Несоответствие усилия при выдавливании педали газа конечному результату (не происходит должной реакции со стороны двигателя, мощность не увеличивается, авто не набирает скорость или делает это с запозданием).
• Заметное увеличение расхода топлива при стандартном режиме езды.

Учтите, что причины неполадок могут быть вызваны:
— Неисправностью датчика ДПДЗ, в результате чего подача топлива в систему происходит в неправильном количестве.
— Неисправностью регулятора холостого хода.
Потому, иногда целесообразно проверить и эти важные элементы системы.

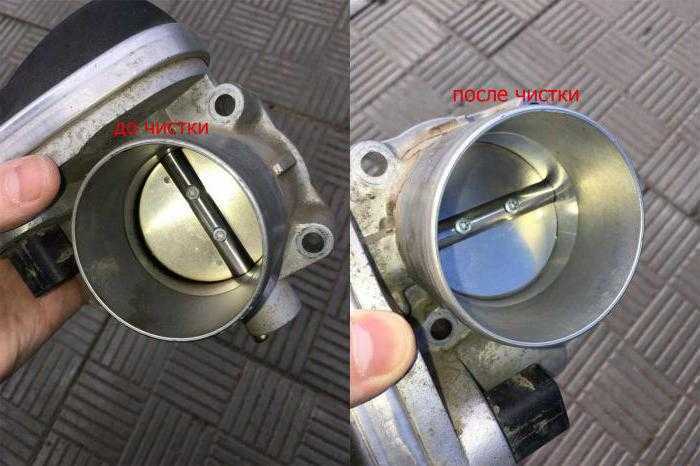

Чистка дроссельной заслонки ваз 2114

Существует два способа очистки:
— Без снятия узла;
— И соответственно с его демонтажем.

Какой способ выбрать? Все зависит от степени загрязнения. Если с момента очистки или замены дросселя пробег составил до 25 тысяч. То, скорее всего, возможно ограничиться поверхностной очисткой, профилактикой без снятия детали.
В иных случаях, рекомендуется полностью демонтировать узел, для глубокой, тщательной обработки, очистки и получения доступа к труднодоступным местам.

Подробно опишем процесс полного снятия после, которого первый вариант выполнить не составит никакого труда.
Итак, начнем:

1.  Для начала, откручиваем крышку расширительного бачка с антифризом. Это необходимо для того, чтобы «сбросить» давление и избежать вытекания тосола из шлангов.
2. Далее, нам необходимо открутить и ослабить все хомуты, которые стягивают шланги, присоединенные к блоку дросселя. Тоже касается и воздушного патрубка. Для производства работ нам понадобится ключ или головка на 13.
3. После снятия хомутов, отсоединяем сами шланги. Патрубок отсоединяем только с одной стороны и для удобства отводим его в сторону.
4. Теперь снимаем тросик газа с селектора привода дроссельной заслонки.
5. Отключаем питание датчиков.

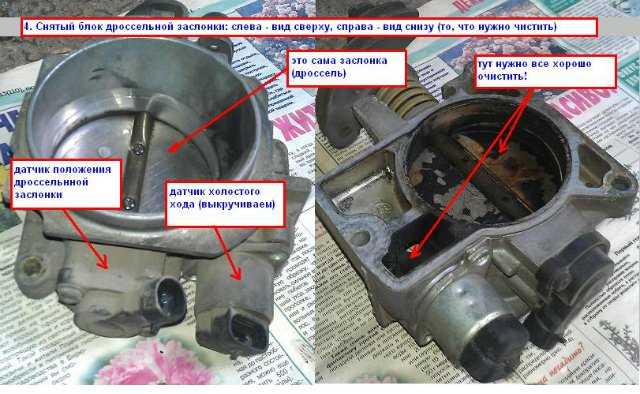

6. Берем головку на 13, откручиваем два болта и извлекаем дроссельный узел. Удаляем старую прокладку.
7. Для обработки загрязнения можно использовать очиститель для карбюратора и чистую ветошь или тряпку. Если степень загрязнения весьма высока, то можно использовать зубную щетку с жестким ворсом.
8. Непосредственно перед самой очисткой, отсоединяем регулятор холостого хода. Наносим средство на загрязненную поверхность. Поступательными движениями удаляем нагар с поверхности металла. Если вы не удовлетворены результатом, повторяем операцию заново до полного очищения. Очень важно прочистить или продуть каналы, которые находятся в изделии. Там скапливается большое количество грязи. Удобнее всего проводить продувку при помощи сжатого воздуха. Для этого можно использовать обычный автомобильный насос.
9. Если гнездо самого датчика и датчик засорены, обязательно очищаем и их.
10. Не забываем аккуратно зачистить само место соединения дроссельного узла и его внутреннюю полость. Для этого нанесите на тряпку некоторое количество чистящего средства. Равномерно распределите на внутренних стенках детали. Возьмите щетку и зачистите проблемные участки. По окончании обработки, протрите влажной тряпкой зачищенные места и удалите остатки грязи.
11. После промывки узла, рекомендуется прочистить и продуть отсоединенные патрубки.
12. Ожидаем, небольшое количество времени.

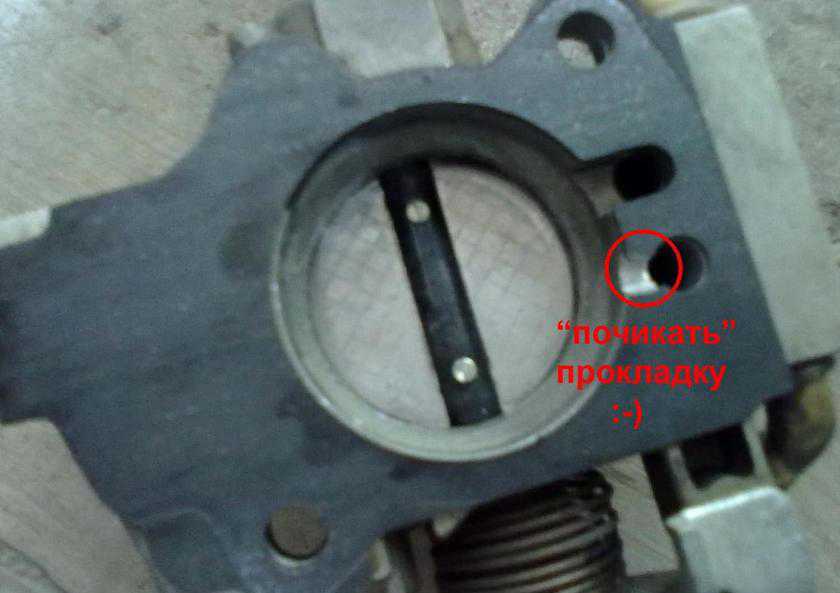

13. Устанавливаем новую прокладку на место соединения дроссельного узла.
14. Присоединяем и закрепляем узел на место.
15. Присоединяем датчик РХХ.
16. Натягиваем шланги на штуцеры системы охлаждения и соединения с адсорбером.
17. Одеваем патрубок корпуса дроссельной заслонки.
18. Закрепляем тросик на приводе.
19. Затягиваем хомуты всех присоединенных элементов.
20. Подключаем фишки датчиков.
21. Закрываем крышку расширительного бачка с охлаждающей жидкостью.
22. Заводим автомобиль и тестируем его работу.

Способ без снятия в некоторой степени похож на описанный нами ранее. Разница заключается лишь в том, что мы будем снимать только патрубок воздуховода и ничего больше.
Шаги работ следующие:
— Снимаем патрубок;
— Повторяем пункт под номером 10 предыдущего способа.
— Соединяем и закрепляем все в обратной последовательности, не забывая при этом заменить старую прокладку новой.

Имейте в виду, что такой способ более всего подойдет для профилактической, легкой, поверхностной очистки. При появлении сбоев и некорректной работы двигателя, используйте только способ со снятием.
Теперь мы знаем, как почистить дроссельную заслонку на ваз 2114 используя два различных способа, быстро и без особых сложностей.

Полезный совет

Обратите внимание, если вы не имеете в наличии средство для очисти карбюратора, то возможно использовать иные чистящие средства, например всем известный ВД-40.

Дроссельная заслонка

В качестве горючего в двигателях внутреннего сгорания автомобилей ВАЗ-2109, ВАЗ-2110 и остальных моделей, выпускаемых или выпускавшихся Волжским автозаводом, используется бензин. Однако в цилиндрах он сгорает не сам по себе, а в смеси с воздухом. Дроссельная заслонка нужна для приготовления топливовоздушной смеси в необходимых пропорциях. Находится она за воздушным фильтром перед впускным коллектором.

По большому счету дроссельная заслонка – это воздушный клапан, который регулирует количество воздуха, попадающего в двигатель. Принцип ее работы заключается в изменении сечения воздушного канала. Когда она полностью открыта, воздух беспрепятственно попадает во впускной коллектор. Для определения угла открытия предназначен датчик положения дроссельной заслонки, который связан с блоком управления двигателем. Основываясь на сигналах, которые передает датчик, блок управления подает команду увеличить количество впрыскиваемого топлива, рабочая смесь обогащается, и мотор работает на максимальных оборотах.

Чем меньше угол открытия заслонки, тем меньше воздуха попадает в коллектор, и тем ниже обороты двигателя.

Содержание

1. Устройство дроссельной заслонки
2. Регулятор холостого хода
3. Механический привод
4. Электрический
5. Датчик положения дроссельной заслонки
6. Для чего нужна модернизация дроссельной заслонки на ВАЗ-2109, 2110, 2115

Устройство дроссельной заслонки

Сама дроссельная заслонка представляет собой круглую пластину, способную поворачиваться на 90 градусов вокруг своей оси (от полного закрытия до полного открытия). Устанавливается она внутри корпуса, там же размещается ее привод, регулятор холостого хода (РХХ) и датчик положения дроссельной заслонки. Все эти элементы вместе образуют блок дроссельной заслонки или дроссельный узел. Следует отметить, что на ВАЗ-2109 с инжекторным двигателем, ВАЗ-2110 и ВАЗ-2115 узел применяется один и тот же.

Устройство корпуса дроссельного узла не такое простое, как могло бы показаться на первый взгляд. Помимо всего прочего он является еще и частью системы охлаждения двигателя. В нем имеются каналы для циркуляции охлаждающей жидкости. Также он оснащен патрубками, один из которых связан с системой вентиляции картера двигателя, а второй – с системой улавливания паров бензина.

Регулятор холостого хода

Регулятор холостого хода – это электромеханическое устройство, задачей которого является поддержание определенной частоты вращения коленвала при полностью закрытой дроссельной заслонке. Например, во время прогрева мотора или изменения нагрузки, когда включается дополнительное оборудование. Устройство регулятора холостого хода следующее: внутри корпуса находится шаговый электромотор, с которым соединена подпружиненная конусная игла. Когда мотор работает на холостом ходу игла, перемещаясь вперед-назад, регулирует площадь поперечного сечения обходного воздушного канала, через который проходит воздух при полностью закрытой заслонке.

Дроссельная заслонка может иметь привод двух видов:

1. механический, как у автомобилей ВАЗ-2109, ВАЗ-2110, ВАЗ-2114;
2. электрический, который применяется на большинстве современных автомобилей.

Механический привод

У ВАЗ-2109, ВАЗ-2110 и других устаревших моделей Волжского автозавода дроссельная заслонка связана с педалью газа посредством стального троса. Механический привод имеет очень простое устройство и низкую стоимость, поэтому до сих пор применяется на многих недорогих автомобилях.

Электрический

Если дроссельная заслонка оснащена электрическим приводом, то прямой связи между ней и педалью газа нет. Принцип работы заслонки с электроприводом не меняется, но ее устройство намного сложнее. Упрощенно такой узел работает следующим образом. Силу нажатия на педаль газа регистрирует специальный датчик, который передает эту информацию блоку управления двигателем, угол открытия заслонки определяет датчик положения дроссельной заслонки, и также передает соответствующие сигналы блоку управления. Контроллер постоянно сравнивает эти значения и подает команды электродвигателю на увеличение или уменьшение угла открытия заслонки.

Главной отличительной особенностью дроссельной заслонки с электроприводом является отсутствие регулятора холостого хода. Когда мотор работает на холостых оборотах, дроссельная заслонка не закрывается полностью, угол ее открытия задается блоком управления в соответствии с параметрами работы силового агрегата. Электронная дроссельная заслонка, в отличие от механической, имеет не один датчик положения, а два. Если один датчик, он же потенциометр дроссельной заслонки, выйдет из строя, дроссельный узел все равно будет работать.

Датчик положения дроссельной заслонки

Этот датчик является потенцимером. При воздействии на педаль газа изменяется положение заслонки и напряжение подаваемое на контролер. В закрытом состоянии напряжение составляет 0,7В, при полностью открытой 4В. В соответствии с этими данными датчик и контролирует подачу топлива.

Если возникает неисправность датчика положения, то контролер не сможет правильно определять положение заслонки. Это вытекает в следующие неисправности:

• во всех режимах работы двигателя обороты начинают плавать, на холостом ходу обороты будут повышенными;
• при выключении передачи (нейтраль) во время движения, двигатель может глохнуть;
• иногда может загораться лампочка CHECK.

Для проверки работоспособности датчика положения, можно воспользоваться мультиметром. При включенном зажигании щупы подключаются к разъемам В и С. Изменение положения заслонки должно приводить к изменению напряжения.

Для чего нужна модернизация дроссельной заслонки на ВАЗ-2109, 2110, 2115

В магазинах запчастей продаются дроссельные узлы с заслонками увеличенного диаметра (52, 54 и 56 мм) для автомобилей ВАЗ-2109, 2110 или 2115. По заверениям продавцов, установив такую заслонку взамен штатной 46-миллиметровой, владелец авто получит значительные преимущества: машина становится отзывчивее к педали газа, пропадают проблемы с холостыми оборотами, улучшается динамика автомобиля, и особенно это заметно, если заменить штатный воздушный фильтр фильтром нулевого сопротивления. Главный довод, который пытаются внушить автовладельцам, заключается в том, что мотору для эффективной работы требуется больше воздуха, для чего необходимо заменить штатный дроссельный узел на усовершенствованный. Приводят даже цифры: диаметр ресивера ВАЗ-2109 или ВАЗ-2110 составляет 53 мм, и заслонка диаметром 46 мм якобы «душит» мотор.

Многие владельцы ВАЗ-2109 и ВАЗ-2110 поддаются на уговоры и меняют штатное устройство на усовершенствованное. После этого, действительно, мотор работает лучше, и машина едет динамичнее. Причина улучшений на деле оказывается куда прозаичнее: вместо старого, грязного дроссельного узла, который давно нуждался в тщательной очистке, владелец поставил новый. В итоге двигатель вернулся к работе в штатном режиме, что и воспринимается владельцами, как обещанная отзывчивость и резвость автомобиля.

Не нужно забывать о том, что увеличенный воздушный поток ведет к нарушению смесеобразования, поскольку ЭБУ не в состоянии скорректировать подачу бензина. Для устранения такой проблемы автовладельцы, как правило, «перепрошивают» блок управления и расплачиваются в результате возросшим аппетитом машины.

что такое всасывание? – АвтоТачки

Контент

• Другие значения слова Всасывание.
• Для чего нужен дроссель в карбюраторе?
• Почему нельзя ездить на дросселе?
• Как найти подсос воздуха

Подсос — это устройство (устройство) для принудительной подачи бензина в карбюратор в автомобилях с двигателем внутреннего сгорания, во время прогрева двигателя.

Другие значения слова Всасывание.

1. На подсосе на молодежном сленге  так говорят о человеке, который занимает подчиненное положение в группе, и этот человек выполняет мелкие поручения, то есть значит всегда находится «в стороне»
2. На присоска так называют заискивающего или ненужного человека, типа — принеси, дай, иди «дальше», не мешай
3. На криминальном жаргоне на присоске  означает отсутствие чего-либо, например денег.
4. Научно всасывание возможно капилляр , что означает движение жидкости внутри пористых материалов.

Для чего нужен дроссель в карбюраторе?

Устройство карбюраторной системы подачи топлива дополнено дроссельной заслонкой. Он регулирует подачу воздуха в смесительную камеру. Положение этой заслонки определяет количество топливно-воздушной смеси, подаваемой в цилиндры двигателя. Именно поэтому он напрямую конструктивно связан с педалью газа. Когда мы нажимаем на педаль газа, подается больше воздушно-топливной смеси для сгорания внутри двигателя и выработки мощности.

Автоматический подсос карбюратора ВАЗ | САУВЗ

Посмотреть это видео на YouTube

Некоторые карбюраторные двигатели оснащались рычагом управления дроссельной заслонкой. Этот рычаг через трос был выведен прямо на приборную панель водителя. Этот рычаг облегчил запуск и прогрев автомобиля «на холодную». В просторечии сообщества этот рычаг назывался дросселем. Вообще слово всасывание правильно отражает функциональную роль этого рычага. После прекращения всасывания дроссельная заслонка поворачивается, чтобы уменьшить открытие, и поток воздуха в смесительную камеру ограничивается. Соответственно, давление в нем падает, и бензин всасывается в большем объеме. В результате получается более богатая бензином смесь с более высоким содержанием топлива. Именно эта смесь идеально подходит для запуска двигателя.

После запуска и прогрева двигателя до достаточной температуры всасывание должно быть возвращено в нормальное положение, а заслонка снова будет установлена ​​в прежнее вертикальное положение.

Подсос в салоне

Почему нельзя ездить на подсосе?

Двигатель изначально был рассчитан на определенное соотношение воздух/бензин при рабочей температуре. Более богатая бензином смесь (то есть езда на подсосе) после прогрева двигателя приведет к следующим проблемам:

• Повышенный расход топлива
• Свечи чернеют
• Плохой запуск автомобиля
• Провалы, рывки, отсутствие плавности хода
• Хлопки в карбюраторе и двигателе искра)

Как найти утечки воздуха

Нам нужен эфир, чтобы запустить двигатель автомобиля. Если это не так, то можно использовать керосин, или жидкость для чистки карбюраторов, а в крайнем случае и бензин (при соблюдении техники безопасности).

Безопасно использовать эфир и керосин непосредственно на резиновых трубках, в отличие от бензина или специальной жидкости для чистки карбюраторов.

1. Начинать поиск места подсоса стоит начиная с датчика ДМРВ и далее постепенно продвигаясь к впускному коллектору.
2. Поиск должен производиться при работающем двигателе.
3. После запуска двигателя автомобиля постепенно обрабатываем аэрозолем все стыки патрубков.
4. Внимательно прислушиваемся к работе двигателя.
5. Когда вы наткнетесь на место подсоса воздуха, двигатель кратковременно увеличит обороты, либо начнет «троить».
6. Используя этот оригинальный метод, вы легко найдете и устраните утечку воздуха.

ЧТО ТАКОЕ ПОДСОС ВОЗДУХА И КАК ЭТО ВЛИЯЕТ НА РАБОТУ ДВИГАТЕЛЯ

Посмотреть это видео на YouTube

ВАЗ 2112 гравитационный клапан принцип работы.

Нужен ли адсорбер

Дата публикации: 13.09.2020. Рубрика: Автомобилестроение.

Адсорбер (часто его называют поглотителем) — один из компонентов автомобиля, отвечающий за поглощение и нейтрализацию паров бензина, выходящих из бака. Многие автовладельцы считают, что это совершенно ненужное устройство, которое только создает лишние проблемы, поэтому часто удаляют его вовсе.

Однако повышенный расход бензина и другие проблемы в работе системы, как правило, возникают только при выходе из строя клапана абсорбера. Поэтому, прежде чем безжалостно удалять этот узел, нелишним будет узнать немного больше об особенностях его работы и порядке смены устройства.

Для чего используется адсорбер?

При работе двигателя автомобиля бензин немного нагревается, выделяя очень летучие пары. Их образование усиливается вибрацией движущегося транспортного средства. Если в транспортном средстве не предусмотрена система обезвреживания вредных паров, а установлена ​​примитивная вентиляция, то образования просто выносятся на улицу через специальные отверстия.

Такая картина наблюдалась практически у всех старых карбюраторных автомобилей (из-за чего в машине часто неприятно пахло бензином) до появления экологического стандарта ЕВРО-2, контролирующего уровень вредных выхлопов в атмосферу. Сегодня каждый автомобиль должен быть оснащен соответствующей системой фильтрации, чтобы соответствовать стандартам. Как правило, самым простым из них является адсорбер.

Замена адсорбера

Заменить адсорбер на ВАЗ 2110 можно без особых затруднений. Достаточно изучить его крепление и подключение к нему шлангов. Покупка нового адсорбера – это минимальные вложения. Поочередно откручиваем шланги и трубки (для начала можно пометить их фломастером или цветным скотчем), снимаем старый адсорбер, устанавливаем новый. Затем в таком же порядке подсоединяем шланги и трубки. Внимание к вашему автомобилю всегда оправдано: своевременная замена адсорбера поможет вам снизить расход топлива, снизит риск поломок в топливной системе, обеспечит безопасность вам и вашим пассажирам.

Что такое адсорбер ВАЗ 2114 и для чего он устанавливается на автомобиль? И стоит помнить о таком понятии, как европейские нормы токсичности автомобилей. С каждым годом они становятся жестче, на дорогах выпускаются только те автомобили, которые выбрасывают в атмосферу допустимое количество вредных веществ. Кто-то скажет, что Европа маленькая, и ей очень нужно, чтобы она не задохнулась в своем смоге (а в Англии всегда умели без машин). А для РФ это неактуально — большая территория и огромное количество лесов, которым для жизни необходим углекислый газ.

Но именно для того, чтобы поставлять автомобили в другие страны, их приходится улучшать и приводить в соответствие со стандартами, в том числе экологическими. И сразу нужно выделить два основных момента:

1. Поглотитель – это вещество, поглощающее пары. В данном случае мы имеем дело с активированным углем. Он также используется в противогазах.
2. Адсорбер – это устройство, в котором происходит процесс поглощения паров.

Это в общих чертах применимо конкретно к автомобилям. На самом деле поглотители могут быть нескольких типов, как и адсорберы. Но если вам это нужно, обратитесь к учебникам по химии.

Что такое фильтрующий элемент и как он работает

Говоря простым языком, поглотитель представляет собой большую банку, наполненную активированным углем. Кроме того, система содержит:

• Сепаратор с гравитационным клапаном. Он отвечает за улавливание частиц топлива. Гравитационный клапан, в свою очередь, используется очень редко, но в экстренных случаях (например, если автомобиль перевернулся при аварии) он предотвратит выливание топлива из бензобака.
• Датчик давления. Необходимо контролировать уровень паров бензина в баке. Как только их уровень превышен, происходит выброс вредных компонентов.
• Фильтрующая часть. По сути, это та самая банка с гранулированным активированным углем.
• Электромагнитный клапан. Используется для переключения между режимами улавливания выбрасываемых паров бензина.

Если говорить о принципе работы системы, то он очень прост:

• Сначала пары бензина поднимаются в бензобак и направляются в сепаратор, где происходит частичная конденсация топлива, которая возвращается в бензобак в жидком виде.
• Та часть пара, которая не смогла осесть в виде жидкости, проходит через гравитационный датчик и направляется в адсорбер.
• При выключенном двигателе автомобиля в фильтрующем элементе начинают скапливаться пары бензина.
• Как только двигатель запускается, вступает в действие клапан адсорбера, который открывается и соединяет адсорбер с впускным коллектором.
• Пары бензина соединяются с кислородом (поступающим в систему через дроссельный узел) и проходят во впускной коллектор и цилиндры двигателя, где вредные пары сгорают вместе с воздухом и топливом.

Как правило, выходит из строя клапан адсорбера. Если он начнет открываться и закрываться в неправильном режиме или вовсе сломается, это может негативно сказаться на работе всего автомобиля и спровоцировать поломки.

Для чего нужен адсорбер ВАЗ 2114?

А теперь давайте устроим небольшой ликбез, легкий прогон по теории, чтобы избавиться от вопросов. Как ни странно, но не каждый автолюбитель знает, что в его машине под капотом есть такое устройство, как адсорбер. Автомобиль ВАЗ 2114 соответствует нормам токсичности ЕВРО-3, а это значит, что у него не только минимальный выхлоп из выхлопной трубы, но даже из бака все пары бензина фильтруются и не попадают в атмосферу. Адсорбер выполняет роль фильтра для паров, абсорбент в нем – активированный уголь, который можно найти даже в аптеке.

В конструкцию адсорбера ВАЗ 2114 входят следующие элементы:

1. Паропроводы.
2. Продувочный клапан.
3. Сливные бензопроводы.
4. Шланги.
5. Сепаратор паров бензина.
6. Гравитационный клапан.
7. Абсорбирующий элемент (активированный уголь).

Также в конструкции присутствует датчик абсорбера ВАЗ 2114, который подает сигнал о корректной работе на электронный блок управления двигателем. Стоит отметить одно важное отличие от автомобилей, не имеющих адсорбера – в бачке есть пробка без сливного отверстия! Запомните этот момент, мы еще вернемся к нему в нашей статье.

Неисправность электромагнитного клапана

Если адсорбер большую часть времени находится в безаварийном режиме, продувочный клапан может легко перестать работать. Это повредит топливный насос. Если адсорбер не обеспечивает должной вентиляции, то во впускном коллекторе постепенно будет скапливаться бензин.

Это приводит к довольно неприятным «симптомам»:

• На холостых появляются так называемые провалы.
• Нарушена тяга (похоже, что автомобиль постоянно теряет мощность).
• При работающем двигателе не слышно рабочего звука.
• Заметно увеличился расход топлива.
• Шипение и свист при открытии крышки бензобака.
• Датчик бензобака буквально живет своей жизнью (может показать, что бензобак полный, а через секунду — что в нем ничего нет).
• В салоне автомобиля появляется неприятный бензиновый «аромат».

Иногда фильтрующий элемент наоборот издает слишком громкие звуки, что тоже не является нормой. Чтобы убедиться, что причина именно в неисправном клапане, а не в ремне ГРМ, достаточно резко нажать на газ. Если звуковой эффект остался прежним, то, скорее всего, проблема в клапане адсорбера.

В этом случае рекомендуется слегка подкрутить регулировочный винт устройства. Однако крутить его нужно не более чем на пол-оборота. Слишком сильное запирание приведет к ошибке контроллера. Если такие манипуляции не помогли, то нужно провести более детальную диагностику.

Принцип действия

Как вы понимаете, максимальное количество паров топлива находится в баке, и они скапливаются в верхней части, ближе к заливной горловине. Если бы мы смотрели на карбюраторные автомобили, то могли бы увидеть в пробке отверстие, через которое пары уходят в атмосферу. Но в нашем случае они попадают в сепаратор и переходят в жидкую форму, возвращаются обратно в топливный бак. Но часть паров все равно не конденсируется и через трубки и гравитационный клапан поступает в адсорбер.

И тогда активированный уголь поглотит все пары. В этом режиме устройство работает при выключенном зажигании. Когда он включен, электронный блок управления подает сигнал на электромагнитный клапан, и он открывается. При этом адсорбер продувается, а все пары уходят в топливную систему и сгорают. Отсюда два полезных свойства этого механизма:

1. Повышение экологичности за счет снижения вредных выбросов в атмосферу.
2. Снижение расхода топлива. Правда, эта цифра крайне мала.

Проверяем работоспособность адсорбера

Чтобы убедиться, что неисправность связана с клапаном этого элемента, можно отправить автомобиль на полную диагностику. Но, это дорого, поэтому попробуем выявить возможные проблемы самостоятельно.

В первую очередь нужно посмотреть, не выдает ли контроллер ошибки, например, «обрыв цепи управления». Если все ок, то воспользуйтесь ручной проверкой. Для этого достаточно подготовить мультиметр, отвертку и несколько проводов. После этого нужно выполнить несколько простых шагов:

• Поднимите капот автомобиля и найдите нужный клапан.
• Отсоедините жгут проводов от этого элемента. Для этого сначала нужно выдавить специальный замок крепления накладки.
• Проверьте, есть ли напряжение на клапане. Для этого нужно включить мультиметр и перевести его в режим вольтметра. После этого черный щуп прибора подключается к массе автомобиля, а красный – к разъему с маркировкой «А», который находится на жгуте проводов. Следующий шаг – запустить двигатель и посмотреть, какие показания дает прибор. Напряжение должно быть таким же, как и в аккумуляторе. Если его нет вообще или он слишком мал, то, возможно, придется искать более серьезную проблему. Если с натяжением все в порядке, то можно переходить к следующему шагу.

• Снимите продувочный клапан. Чтобы его снять, нужно немного ослабить крепление хомутов отверткой. После этого можно будет легко сдвинуть клапан немного вверх и плавно вытащить его по небольшой скобе. После этого устройство необходимо подключить напрямую к клеммам аккумулятора. Один провод идет на клапан продувки (на «+»), а другой подключается на «минус». После этого оба проводника подключаются к соответствующим клеммам аккумулятора. Если при этом не щелкает, то клапан полностью вышел из строя и его лучше всего заменить.

Повреждение адсорбера

Несмотря на простоту конструкции, адсорбер ВАЗ 2114 может выйти из строя и это определяется по нескольким признакам. Одним из них является повышение давления в топливном баке. Ранее было сказано, что пары попадают в адсорбер, но при его поломке просто скапливаются в баке. Это может привести к деформации последней. Выявить поломку очень просто – при выкручивании пробки из заливной горловины слышно шипение, как будто изнутри выходит воздух.

И менее очевидный признак — нестабильный холостой ход. Правда, этот симптом появляется несколько реже. Лучший способ решения проблем – полная замена устройства, так как его стоимость сравнительно невысока. Цена в зависимости от производителя колеблется в пределах 600-1200 рублей. Но некоторые автолюбители решают полностью снять адсорбер ВАЗ 2114. Что для этого нужно?

Ставим новый клапан адсорбера

Для замены элемента обращаться в автосервис не обязательно. Работу можно выполнить самостоятельно с помощью нескольких крестовых отверток. Также необходимо приобрести новый клапан (его маркировка должна полностью совпадать с данными на старом устройстве).

После этого:

• Находим адсорбер.
• Снимаем минусовую клемму с аккумулятора.
• Отсоедините блок проводки, нажав на защелку и потянув устройство на себя.
• Ослабляем крепления электромагнитного клапана и отсоединяем шланги.
• Вынимаем старое устройство (с ним выйдет скоба) из абсорбера.
• Устанавливаем новое устройство и собираем все в обратном порядке.

  No related posts.
