Угол опережения зажигания — как правильно выставить?

Опережение зажигания являет собою процедуру воспламенения рабочей смеси непосредственно в цилиндре двигателя внутреннего сгорания до определенного момента, когда поршень достигает верхнюю мертвую точку. В целом, момент зажигания является очень важным элементом всей системы, так как имеет огромное влияние на работу самого двигателя. При работе двигателя внутреннего сгорания, который имеет четыре такта, во время такта сжатия, а также перед достижением поршнем верхней мертвой точки происходит момент воспламенения рабочей топливно-воздушной смеси в камере сгорания. Происходит это посредством свечи зажигания. В этом такте есть несколько процессов: расширение рабочих газов и возгорание рабочей смеси. После этого выполняется следующий такт – рабочий ход. На самом деле же сгорание воздушно-топливной рабочей смести происходит не мгновенно.

• 1. Двигатель внутреннего сгорания и опережение зажигания.
• 2. Изменение УОЗ на бензиновом двигателе.
• 3. Нужна ли регулировка УОЗ – проверяем на ходу.
• 4. Установка корректного УОЗ на инжекторе и дизеле.
• 5. Как выставить УОЗ в авто с ГБО или доверяем эту задачу вариатору.

От того первого момента, когда возникает искра, и до момента, когда происходит воспламенение всей воздушно-топливной смеси, а также давление газов достигает своего апогея, происходит определенное время. Именно данный отрезок времени является достаточно малым, тем не менее, из-за того, что у коленчатого вала очень высокая скорость вращения, даже за этот период времени поршень может проходить определенный путь от того положения, при котором зародилось воспламенение рабочей смеси.

1. Двигатель внутреннего сгорания и опережение зажигания.

Перед тем, как приступить к непосредственному осмотру углов зажигания, необходимо разъяснить и разобрать принцип работы всей системы. Ни для кого не будет секретом то, что очень большое значение в непосредственной работе двигателей внутреннего сгорания играет момент зажигания.

Данный процесс происходит перед тем, как сам поршень максимально приблизится до верхней точки в момент такта сжатия. Этот мини-взрыв происходит за счет расширения газов, в результате чего сам поршень продолжает двигаться, из-за чего, собственно говоря и обеспечивается рабочий ход.

Определенное время на проведение данных процедур все же отводится, хотя данные процессы и проходят очень быстро. Так, важно знать, что коленчатый вал также вращается с очень большой скоростью, вследствие чего, поршень спокойно успевает пройти определенный путь с начала воспламенения воздушно-топливной смеси до момента расширения газов. Таким образом, если воспламенение будет происходить в период, когда поршень будет находится в верхней мертвой точке, горение будет происходить еще в начале рабочего хода, а завершиться лишь несколько позже. Следовательно, все это поспособствует снижению давления газов.

В те моменты времени, когда же воспламенение воздушно-топливной смеси происходит очень рано, давление у газов может достигать своего апогея еще до того момента, когда сам поршень достигает крайнее верхнее положение. Это означает, что в таких случаях возникает определенное препятствие его движению. Это, в свою очередь, может достаточно негативно сказаться на работе и целостном состоянии двигателя внутреннего сгорания. Именно поэтому регулировка момента зажигания является весьма важным и необходимым процессом.

Перед тем как приступить непосредственно к регулировке угла опережения зажигания, следует разобраться, что это устройство собой представляет и каково его влияние на общее состояние транспортного средства. Оптимальной считается такая ситуация, когда момент воспламенения горючей смеси и ее сгорания происходит до того, как поршень достигает положения верхней мертвой точки.

Этот момент принято определять по положению коленвала автомобиля, а все обозначения будут осуществляться в градусах. Иными словами, в данном случае речь идет об угле, который находится между верхней мертвой точкой и коленчатым валом. Если же определенный сдвиг происходит в сторону верхней мертвой точки, то такой угол носит название позднего, а если сдвиг направлен в противоположную сторону, тогда такой угол называется ранним.

2. Изменение УОЗ на бензиновом двигателе.

Приступать к данному виду ремонтных работ следует с подготовкой специального инструмента. Для этой процедуры необходимы будут контрольная лампочка и гаечный ключ. Также не обойтись в данном случае и без особого ключа, который предназначен для прокрутки коленчатого вала. Если вникнуть в суть работы всей системы, то можно определить, что именно положение коленчатого вала предопределяет значение угла опережения зажигания. Также можно приобрести специальный корректор, который предназначен для изменения угла опережения зажигания. Данное устройство способно самостоятельно предопределить и выставить данную характеристику в автоматическом режиме.

Автомобиль нужно поставить на нейтральную скорость и затянуть стояночный (ручной) тормоз. После этого нужно снять крышку с прерывателя. Посредством этого можно с определенной легкостью добраться до коленчатого вала и провернуть его с помощью специального ключа. Проворачивать его необходимо до того момента, когда бегунок распределителя не будет располагаться в секторе первого цилиндра трамблера. Также необходимо обязательно проследить за положением различных меток, который находятся на шкиве и отливе передней крышки – они должны полностью совпасть.

Для того, чтобы правильно установить угол опережения зажигания нужно подсоединить контрольную лапу. Один из ее непосредственных выводов должен быть присоединен к катушке зажигания. Второй вывод должен присоединяться к массе двигателя. После этого посредством ослабления крепления трамблера нужно провернуть ключ в зажигании. Бегунок следует зажимать против хода, а трамблер проворачивать в противоположном направлении от движения его валика. Все это нужно делать до того момента, пока не окончательно не погаснет контрольная лампа. Для надежности следует провернуть трамблер еще немного и с особой осторожностью вернуть его в обратном направлении. Помимо этого нужно произвести фиксацию момента зажигания осветительного прибора. Нужно выставить, все в том же положении, и закрепить корпус прерывателя-распределителя нужными болтами. Все, осталось совсем нечего, а именно – вернуть крышку на свое законное место.

Чтобы настройка угла опережения зажигания была максимально автоматизированной нужно внедрить вакуумный регулятор. Именно такое устройство способно в автоматическом режиме изменять угол опережения зажигания в зависимости от определенной нагрузки. Если же двигатель внутреннего сгорания работает на ходу холостом, то вакуумный регулятор поворачивает диск перегревателя. Происходит этот процесс в сторону позднего зажигания. В тот момент, когда нагрузка начинает увеличиваться, появляется разрежение. Именно тогда вакуумный регулятор начинает вращать диск прерывателя в обратном направлении. Именно так происходит отключение данного устройства, так как оно не способно создать опережающий угол. В этот момент включается центробежный регулятор, который, собственно говоря, теперь самостоятельно начинает задавать угол опережения.

С помощью чувствительной диафрагмы происходит фиксация факта разрежения.

Эта диафрагма является частью вакуумного регулятора. С одной стороны на нее действует давление из карбюратора, а с другой – наша атмосфера. В общем, так и выходит, что дроссельная заслонка, когда находится в закрытом положении, не пускает разреженный воздух из системы, а он не попадает на сам вакуумный регулятор и диафрагму. Как только разреженная атмосфера достигает своей цели, диафрагма начинает выгибаться, а само устройство прекращает свою целеустремленную работу, возвращая все на свои прежние места.

3. Нужна ли регулировка УОЗ – проверяем на ходу.

В автомобильной природе встречаются такие ситуации, когда стоковые заводские параметры сбиваются или же в корне являются не походящими для конкретных условий эксплуатации. Во всех вышеуказанных случаях угол опережения зажигания требует самостоятельной регулировки. Все же, перед всем процессом следует убедиться в том, что данная процедура необходима. Значит, нужно разобраться в том, как проверить значение угла опережения зажигания.

Для этого необходимо разогнаться по ровной дороге до скорости в 40 км/час, после этого нужно резко нажать на педаль газа и прислушаться к своему транспортному средству. Если возникает такой детонационный шум, который прекращается после того, как показатель на спидометре покажет скорость в 60 км/час, тогда угол опережения зажигания находится в идеальном положении.

Если же звук детонации не прекратился, значит зажигание является «ранним». Бывает так, что момент воспламенения воздушно-топливной смеси задерживается на определенный период, вследствие чего детонация заканчивается раньше, чем автомобиль достиг отметки в 60 км/час. Для того, чтобы изменить угол опережения зажигания нужно открыть капот, немного ослабить крепление прерывателя-распределителя и изменить положение трамблера. В первом случае нужно отрегулировать так, чтобы сдвинуть на несколько миллиметров по часовой стрелке, во втором – против часовой стрелки.

4. Установка корректного УОЗ на инжекторе и дизеле.

С современными автомобилями – инжекторами, дело состоит намного проще. В таком случае необходимо включить зажигание и бросить свой взор на приборную панель. Если лампочка на ней загорелась, которая свидетельствует о неисправности, нужно взять ноутбук, в котором уже есть специальная программа, подключить его к бортовому компьютеру и провести диагностику.

После этого детальному визуальному осмотру должно быть подвержено дроссельное устройство. Помимо этого следует проверить напряжение датчика, который регулирует положение дроссельной заслонки, и напряжение бортовой сети. Они должны быть нормализированы: напряжение для сети – 12В, а для датчика – 0,45-0,55В. Заслонку нужно открыть всего на 1%, после чего резко нажать на педаль газа. В таком случае открытие заслонки будет превышать 90%, а напряжение в датчике уменьшиться до 0,45В. Если такого не произошло, нужно срочно произвести регулировку угла опережения зажигания.

Начинать установку угла следует с отсоединения вакуумного шланга от двигателя внутреннего сгорания. После этого к плюсовой клемме аккумуляторной батареи нужно присоединить положительный зажим стробоскопа. В таком случае нужно регулировать зажигание с помощью переключения зажима «массы», присоединить его к клемме минус и вытащить провод из цилиндрического гнезда, которое расположено на крышке распределителя. В освободившееся место нужно вставить датчик стробоскопа, при этом присоединяя его к первому цилиндру силового агрегата посредством провода. После этого необходимо запустить мотор и направить от стробоскопа луч на особый люк. На самом маховике возникнет метка. Оптимальным в таком случае будет считаться ее расположение между делениями. Если такого нет, то нужно выставлять угол, понемногу ослабляя гайки крепления распределителя маховика.

На дизельном двигателе корректировка угла опережения зажигания также не составляет особых проблем. Не стоит недооценивать важность данной процедуры, так как успешная работа дизельного двигателя может происходить только при тотальном сгорании топливной смеси. Если угол зажигания выставлен неправильно, такое не выйдет. Основное отличие данной системы заключается в полном отсутствии свечей зажигания. В целом, весь процесс такой самый, как и в бензиновом двигателе. В данном случае есть лишь необходимость в снятии декомпрессионного механизма, мотосчетчика и корпуса горловины, через которую заливается масло. Тогда же нужно проверить уровень подачи топлива. Именно для этого необходимо перевести соответствующий рычаг в конечное положение и установить моментоскоп, после чего медленно прокручивать коленчатый вал.

5. Как выставить УОЗ в авто с ГБО или доверяем эту задачу вариатору.

В последнее время широкого распространения получили газовые установки. Все это благодаря их экономичности, так как топливо такого рода стоит намного меньше чем солярка или бензин. При этом следует знать, что расход у газа на порядок выше, а догорание топливно-воздушной смеси происходит на стадии выпуска и длится немного дольше. Регулировка данных параметров может производиться посредством настройки значения угла опережения зажигания.

Выставить угол опережения зажигания достаточно несложно, при всем этом само топливо будет сгорать до момента открытия выпускного клапана. Следовательно, повреждений деталей автомобиля не ожидается, как и негативного термического влияния. При этом, эффективность работы двигателя значительно увеличивается. Характеристика для газовых установок и для бензиновых отличается. Есть мнение, что в автомобилях современных моделей регулировка производится автоматически, посредством бортового компьютера. Это не совсем так, потому что в инжекторах угол опережения выставляется в непосредственном соответствии с детонацией, а для газовых установок данное явление вообще несвойственно.

Владельцы автомобилей с газовыми установки имеют помощника – вариатора. Именно эта деталь на полном ходу способна изменять угол опережения без какого-либо сопутствующего вмешательства. Но дополнительное оборудование – вариатор – нужно приобретать, собственно, как и газовое оборудование. В современном мире существует множество различных вариаторов опережения зажигания для газовых установок. Данное устройство напрямую подключается к датчику, который отвечает за положение коленчатого вала и, в то же время, корректирует все его показания на определенную необходимую величину. В зависимости уже от самой модели вариатора осуществляется смещение на фиксированную величину, либо все зависит от оборотов двигателя. Активация прибора происходит посредством включения газовой установки.

Для начала следует произвести выбор самого удобного места для расположения вариатора при газовом оборудовании. Лучшим местом для крепления вариатора является дальний левый угол подкапотного пространства, который находится рядом с редуктором. После этого следует снять крышку с устройства и осуществить непосредственное присоединение исходя из инструкции.

Один вывод будет отвечать за подачу напряжения к датчику, который является конечной цепью присоединения вариатора. Второй вывод нужно присоединить к ножке газового клапана в газовой установке. Массу нужно соединить с экраном кабеля датчика положения коленчатого вала. После этого нужно зачистить провода датчика. К каждому из них следует присоединить определенные выводы вариатора. После этого, осталось совсем ничего. Нужно настроить прибор, после чего – насладиться и полностью вкусить прелести своего транспортного средства. Современные эксперты склонны к мнению, что наличие вариатора в газобаллонном оборудовании значительно экономит топливо – до 25%. Конечно, к этому можно отнестись скептически, так как цифра, скорее всего, завышена. Но все же, определенная польза от этого есть.

Как выставить угол опережения зажигания

Опережение зажигания топливно-воздушной смеси на бензиновом и дизельном двигателе является воспламенением рабочей смеси в цилиндре в строго заданный момент. Под таким моментом следует понимать нахождение поршня в ВМТ.

Правильно выставленный момент зажигания сильно влияет на исправную работу мотора. Отклонения приводят к потере мощности и неустойчивой работе ДВС. В четырехтактном двигателе смесь воспламеняется в конце такта сжатия, а также перед тем моментом, когда поршень окажется в верхней мертвой точке.

Содержание статьи

• Что такое угол опережения зажигания
• Самостоятельная регулировка УОЗ
• Угол опережения зажигания на моторах с электронным впрыском
• Угол опережения зажигания на двигателях с ГБО

Что такое угол опережения зажигания

В бензиновых агрегатах смесь поджигается от искры, которую создает свеча зажигания. Перед началом рабочего хода поршня происходит расширение газов и воспламенение. Стоит отметить, что смесь в цилиндре сгорает не моментально. После образования искры процесс сгорания и максимальное расширение газов в рабочей камере занимает определенный промежуток времени. Указанный временной отрезок небольшой, но с учетом высокой частоты вращения коленвала поршень успевает дополнительно пройти определенное расстояние от той точки своего нахождения в тот момент, когда топливно-воздушная смесь только загорелась.

Перед началом рассмотрения УОЗ (угол опережения зажигания) давайте подробнее рассмотрим схему работы системы зажигания. Как уже было сказано выше, момент зажигания оказывает огромное влияние на исправность работы ДВС. Поджиг смеси реализуется в тот момент, когда поршень на такте сжатия подходит к ВМТ. Далее происходит сгорание смеси воздуха и бензина, результатом чего становится расширение газов. Эти газы толкают поршень вниз (рабочий ход), благодаря чему энергия сгорания преобразуется в механическую полезную работу на коленвале.

Рекомендуем также прочитать статью о том, что такое разминусовка двигателя. Из этой статьи вы узнаете о положительных аспектах установки дополнительной массы.

Вполне очевидно, что если воспламенение произойдет в момент нахождения поршня в ВМТ, тогда топливо еще будет догорать уже в начале его рабочего хода (позднее зажигание). Это приведет к тому, что давление газов частично будет приходиться на двигающийся вниз поршень. Закономерно наблюдается потеря мощности двигателя.

Если подать искру и поджечь рабочую смесь заметно раньше достижения поршнем ВМТ (раннее зажигание), тогда максимум давления расширившихся газов не толкнет его вниз, а будет препятствовать его поднятию в ВМТ.  Получается, энергия газов в такой ситуации не выполняет полезной работы. Более того, сопротивление газов по отношению к движущемуся поршню оказывает запредельные нагрузки на сам поршень и КШМ. Такое неправильно выставленное зажигание буквально разрушает двигатель. Чтобы избежать подобных отклонений зажигание необходимо регулировать.

Самостоятельная регулировка УОЗ

Правильно выставленный угол опережения зажигания предполагает воспламенение топливно-воздушной смеси и ее сгорание до момента, когда поршень окажется в верхней мертвой точке. Такой момент определяется по положению коленчатого вала двигателя и обозначается в градусах. Получается, моментом зажигания является угол между ВМТ и коленвалом. Если сдвигать угол к ВМТ, тогда получается позднее зажигание, а если сдвинуть угол в противоположном направлении, тогда такой угол станет ранним.

Давайте рассмотрим на примере «классики» ВАЗ, как выставить УОЗ на карбюраторном двигателе. Настройку необходимо осуществлять при помощи следующего минимального набора инструментов:

• гаечный ключ;
• ключ маховика для проворачивания коленвала;
• свеча зажигания;

Порядок действий следующий:

1. Двигатель необходимо заглушить, а сам автомобиль нельзя ставить на передачу (используется стояночный тормоз) Ключ также необходимо вынуть из замка зажигания.

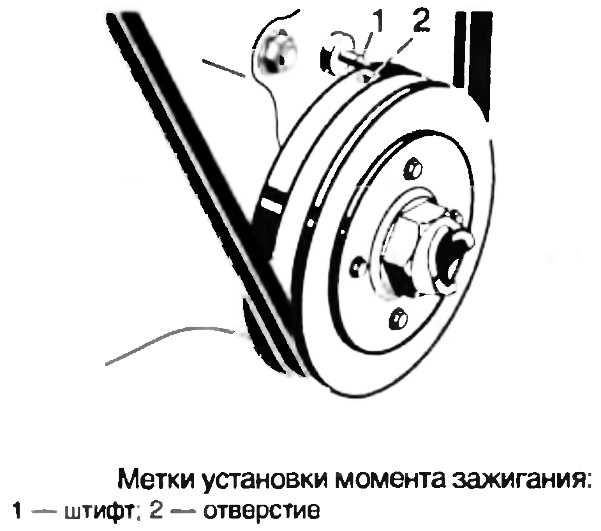

2. Далее потребуется обнаружить метки, которые находятся рядом с шестерней ГРМ (длинная 0 градусов, средней длины метка 5 градусов, короткая 10 градусов). После этого также понадобиться выявить метку на маховике.
3. Затем нужно отсоединить высоковольтный провод со свечи зажигания 1-го цилиндра (ближний к радиатору). В этот провод вставляется заготовленная ранее свеча, после чего она крепится на массу (для удобства можно воспользоваться держателем топливного шланга на клапанной крышке).
4. После этого необходимо снять крышку трамблера, подойти с левой стороны машины и надеть ключ коленвала на гайку маховика. Далее коленвал нужно крутить строго на себя, так как попытка вращения в противоположную сторону приведет к откручиванию маховика.
5. В процессе вращения коленвала нужно следить за бегунком трамблера и подгонять положение так, чтобы бегунок находился в области контакта 1-го цилиндра.
6. Что касается меток на шестерне ГРМ и клапанной крышке, для моторов ВАЗ 2103-2106, выставляется 0 или 1 градус, для мотора ВАЗ 2101 ставится 1-3 градуса.
7. После выставления меток ГРМ и проверив нахождение бегунка трамблера в области контакта 1 цилиндра, ключ с маховика коленвала убирается, крышка трамблера возвращается на место.
8. Далее зажигание можно включить, но двигатель не запускается. Затем гайку крепления трамблера можно отпустить, после чего трамблер проворачивается против часовой стрелки.
9. Следующим шагом становится проворачивание трамблера по часовой стрелке до того момента, пока не появится искра. Данную процедуру лучше повторить несколько раз.
10. После этого трамблер необходимо зафиксировать в том положении, когда проскакивает искра. Затем провод можно вернуть на вкрученную свечу 1-го цилиндра.

Завершающим этапом становится проверка правильности выставленного угла опережения зажигания. Проверить это значение можно при езде. Перед началом пробного заезда двигатель необходимо прогреть до рабочей температуры.

Далее автомобиль потребуется разогнать на ровной дороге до 40-50 км/час, после чего включается 4-я скорость и осуществляется резкое нажатие на педаль газа. Появление «звона пальцев» (детонация) и быстрое его исчезновение (около 2 секунд) при разгоне до 60-65 км/час укажет на то, что угол опережения зажигания выставлен правильно.

Рекомендуем также прочитать статью о том, что такое датчик распредвала ДПРВ. Из этой статьи вы узнаете о назначении данного устройства и неисправностях, которые возникают в результате его выхода из строя.

Постоянный детонационный стук будет означать, что зажигание раннее. В этом случае процедуру настройки необходимо повторить, проворачивая трамблер в «минус» на одно деление. Отсутствие детонации позволяет осуществлять проворот в «плюс». Другими словами, трамблер сдвигают на несколько миллиметров по часовой стрелке или против часовой стрелки, что будет зависеть от того, какое зажигание нужно выставить в конкретной ситуации.

Стоит добавить, что подстройку угла опережения зажигания на карбюраторных моторах также можно автоматизировать при помощи вакуумного регулятора. Указанное решение служит для коррекции угла опережения зажигания с учетом нагрузок на ДВС в том или ином режиме.

Угол опережения зажигания на моторах с электронным впрыском

Работа современного бензинового и дизельного двигателя с электронным впрыском контролируется при помощи прошивок, которые зашиты в ЭБУ. Вся система основана на взаимодействии контроллера, электронных датчиков и исполнительных устройств. По этой причине зажигание на таких автомобилях не выставляют.

Для нормальной работы систем топливоподачи и зажигания ЭБУ получает сигнал от датчиков, после чего полученная информация проходит обработку и сопоставляется со специальными топливными картами, которые находятся в прошивке блока управления. Основные сигналы поступают от датчиков коленвала и распредвала. С учетом положения коленвала и распредвала ЭБУ рассчитывает момент топливного впрыска инжекторной форсункой, а также момент поджига топливно-воздушной смеси (только для бензиновых ДВС) в цилиндре с поправкой на обороты и нагрузку на двигатель.

Электронное управление зажиганием означает то, что изменить угол зажигания (угол опережения топливного впрыска для дизеля) и топливные карты на таких системах можно только при помощи компьютера, к которому осуществляется подключение ЭБУ. Делается это в случае необходимости программного чип-тюнинга  ДВС, а также после внесения различных изменений в устройство двигателя.

На штатных автомобилях сбои в работе электронного зажигания могут возникнуть по причине неисправностей электроники, которые диагностируют в реальном времени путем анализа сигналов от датчиков. После выявления неисправного датчика или проблем с проводкой осуществляется устранение причины или замена электронного устройства на заведомо исправное.

Дополнительно следует обратить внимание на то, чтобы все метки на маховике и шкивах ГРМ точно совпадали. В дизеле также необходимо отдельно проверить состояние привода ТНВД. Неправильно выставленные метки приведут к тому, что на ЭБУ будут подаваться ошибочные сигналы, в результате чего появятся сбои зажигания и нарушится синхронность работы устройств и механизмов.

Угол опережения зажигания на двигателях с ГБО

Установка газобаллонного оборудования означает, что ряд характеристик будет отличаться при работе мотора на газу. Хотя в современных автомобилях регулировка параметров осуществляется посредством ЭБУ, в случае с газом систему необходимо дорабатывать.

Дело в том, что на инжекторных двигателях угол опережения зажигания блок управления выставляет с учетом детонации бензина. Что касается газа, то детонация данному виду топлива не свойственна. По этой причине для правильного выставления угла опережения зажигания на двигателях, которые работают на газе, дополнительно устанавливается вариатор угла опережения зажигания для ГБО. Устройство способно изменять УОЗ автоматически зависимо от режима работы двигателя.

Как настроить кривые зажигания и добиться оптимальной производительности

| Практическое руководство — двигатель и трансмиссия

Джефф Смит, писатель, фотограф

17 мая 2017 г.

Момент зажигания, безусловно, является самой важной настройкой двигателя внутреннего сгорания, однако концепция кривых зажигания по-прежнему неуловима. для многих любителей. Все, что требуется для улучшения крутящего момента, мощности и управляемости, — это простой индикатор времени и информированный процесс настройки. Думайте об этом как о «бесплатной» лошадиной силе, потому что оптимизация времени стоит очень мало, если вы знаете приемы.

План оптимизации угла опережения зажигания не изменился с тех пор, как Николаус Отто начал экспериментировать с четырехтактными двигателями внутреннего сгорания в 1870-х годах. Идея состоит в том, чтобы поджечь заряд в цилиндре с достаточным временем опережения (опережения), чтобы создать максимальное давление в цилиндре в идеальной точке после верхней мертвой точки (ВМТ), чтобы толкнуть поршень вниз, оказывая рычаг на кривошип. Общепризнано, что пиковое давление в цилиндре должно происходить примерно при 15-18 градусах ВМТ, чтобы максимизировать рычаги на коленчатом валу. Если момент зажигания слишком ранний, в цилиндре может произойти детонация, что может привести к повреждению.

Если искра подается слишком поздно, двигатель работает вхолостую, развивает меньшую мощность и может перегреться. Для типичного уличного двигателя, оборудованного распределителем на насосном газе, это означает, что мы должны использовать подход Мама-Медведицы к моменту зажигания. Это обсуждение будет сосредоточено на уличных двигателях, работающих на газовом насосе, хотя общие компоненты одинаковы для любого двигателя.

Требования к моменту зажигания двигателя будут варьироваться в зависимости от десятков переменных, таких как степень сжатия, октановое число топлива, форма камеры сгорания и температура воздуха на входе, и это лишь некоторые из важных факторов. Но если свести это к простейшим аспектам, время зависит от частоты вращения двигателя и нагрузки. Нагрузка определяется дросселем и легко контролируется вакуумметром. Когда дроссельная заслонка едва открыта, двигателю требуется больше воздуха, чем позволяет дроссельная заслонка, создавая разрежение в коллекторе (низкое давление). Типичный городской автомобиль с мягким кулачком может работать на холостом ходу при давлении от 12 до 16 дюймов ртутного столба (дюйм ртутного столба) по вакуумметру. При открытии дроссельной заслонки вакуум в коллекторе начинает падать. При полностью открытой дроссельной заслонке (WOT) вакуум в коллекторе падает почти до нуля. Большинство двигателей будут тянуть примерно 0,5 дюйма ртутного столба вакуума в коллекторе при WOT.

Следующим шагом является разделение опережения зажигания на три основных компонента: начальное опережение, механическое опережение и вакуумное опережение. Наш подход к этому двигателю заключается в оптимизации момента зажигания во всем рабочем диапазоне двигателя при минимизации вероятности детонации.

Все начинается с начальной синхронизации. Это величина опережения зажигания на холостом ходу с подачей искры до верхней мертвой точки (ВМТ). Большинство стандартных уличных двигателей требуют начального опережения от 6 до 8 градусов, но это не высечено на камне. Двигатели с увеличенным сроком службы распределительных валов и другими модификациями часто требуют большего начального времени. Нет ничего необычного в том, чтобы ввести от 14 до 18 градусов начального угла опережения зажигания для двигателей с большими распредвалами. Это время проверяется с помощью индикатора времени, который сравнивает положение метки ВМТ цилиндра № 1 на гармоническом балансире с язычком отсчета времени, чаще всего расположенным на крышке цепи привода ГРМ. Начальная синхронизация устанавливается путем ослабления прижимного болта распределителя и поворота корпуса распределителя. Это меняет взаимосвязь между корпусом распределителя и вращающимся ротором. Поворот распределителя против направления вращения увеличивает начальную синхронизацию.

Далее идет механическое продвижение. Механическое опережение строго привязано к частоте вращения двигателя (об/мин). Механическое продвижение определяется центробежным механизмом продвижения, впервые использованным в паровых машинах Джеймса Уатта в 1780-х годах. Но даже Уатт признает, что позаимствовал эту идею из более ранней конструкции мельницы 1600-х годов.

Типичное центробежное продвижение использует пару грузов, которые вращаются на штифтах. Грузы прикреплены к пластине, которая находит штифт, перемещающийся в фиксированной прорези. Расстояние, которое проходит штифт, представляет собой величину механического продвижения, достигаемого за счет продвижения положения ротора. На типичном распределителе Chevrolet, который вращается по часовой стрелке, когда открываются механические грузики, ротор перемещается в том же направлении, опережая синхронизацию. Число оборотов, при которых грузы начинают двигаться, и точка их максимального перемещения определяются главным образом силой пружин, удерживающих грузы на месте. Более легкие пружины позволяют начинать движение вперед при более низких оборотах. Более тяжелые пружины задерживают начало и замедляют скорость продвижения.

Типичная кривая механического продвижения может начинаться с 1500 об/мин и достигать полного продвижения на 2600 об/мин. Если это полное опережение перемещает ротор на 25 градусов коленчатого вала, а наша начальная синхронизация установлена ​​на 10 градусов до ВМТ, то наше общее механическое опережение на гармоническом балансире при 2600 об/мин или выше будет 35 градусов (10 начальных + 25 механических = 35). Всего градусов). Мы можем скорректировать эту сумму, добавив или вычтя начальное или механическое продвижение. Изменение величины механического продвижения требует модификации паза или изменения диаметра втулки, которая надевается на штифт в пазе. Оба эти метода изменяют физическое пространство, которое может перемещать ротор.

Важно отметить, что проверка механического продвижения с помощью индикатора времени всегда должна выполняться при отсоединенном адсорбере вакуумного продвижения. Если канистра не отсоединена, показания будут представлять собой комбинацию начального, механического и вакуумного продвижения.

Теперь мы можем внедрить в эту систему вакуумное продвижение. Среди энтузиастов существует популярное, но ошибочное мнение, что вакуумное продвижение предназначено только для двигателей с костяком и / или двигателей с контролем выбросов. Более просвещенный способ взглянуть на опережение вакуума — рассматривать его как время, основанное на нагрузке. Стоит заглянуть в кроличью нору процесса сгорания, чтобы понять, почему важна синхронизация в зависимости от нагрузки.

Давайте рассмотрим пример типичного карбюраторного малолитражного автомобиля, который едет по шоссе со скоростью 70 миль в час при 2800 об/мин на ровной поверхности. Двигатель мог тянуть от 14 до 18 дюймов вакуума. Как упоминалось ранее, высокий вакуум означает низкую нагрузку и почти закрытую дроссельную заслонку. Малоизвестным фактом является то, что большинство уличных двигателей с умеренным двигателем едут по автостраде, потребляя топливо из контура холостого хода карбюратора. Это не опечатка. Двигатели с кулачками длительного действия или автомобили с высокими передачами на повышающей передаче могут перейти в основной контур, но большинство уличных двигателей с низким уровнем вакуума в крейсерском режиме фактически будут работать в контуре холостого хода.

При минимальном количестве воздуха и топлива, поступающих в каждый цилиндр, это означает, что смесь не плотно упакована. Вот где все становится сложно: вы, возможно, всегда думали о процессе горения как о взрыве — искра гаснет, и, бум, сгорание происходит как бомба. Это не то, что происходит. Реальность такова, что свеча зажигания воспламеняется, и для того, чтобы продукты сгорания полностью сгорели в верхней части поршня, требуется довольно много времени, что очень похоже на степной пожар в большой долине. Чем гуще трава, тем быстрее она горит, а разреженные участки горят медленнее.

Мы можем применить эту аналогию с степным огнем к пространству горения. В WOT воздух и топливо плотно упакованы и сгорают быстро, поэтому нам не нужно столько времени. При 2800 об/мин на WOT угол опережения зажигания от 32 до 34 градусов может быть почти идеальным для типичного уличного двигателя с насосным газом. Однако при очень легком дросселе (разрежение в коллекторе от 14 до 16 дюймов) воздух и топливо заполняются в цилиндре гораздо менее плотно. Чтобы получить максимально возможную мощность при неполном дросселе, нам нужно начать процесс сгорания намного раньше — возможно, за 40–44 градуса до ВМТ, в зависимости от индивидуальных требований двигателя.

Такой большой тайминг необходим только тогда, когда двигатель находится под очень малой нагрузкой. Поскольку вакуум в коллекторе является отличным индикатором нагрузки, первые конструкторы двигателей использовали небольшой вакуумный контейнер, прикрепленный к распределителю, для опережения синхронизации при высоком вакууме в коллекторе, чтобы создать кривую синхронизации на основе нагрузки, независимую от механического опережения.

Два графика иллюстрируют очень простые механические и вакуумные кривые подачи. Механическое продвижение полностью зависит от частоты вращения двигателя, в то время как вакуумное продвижение контролируется только нагрузкой двигателя. Нам нужны оба, потому что на улице мы можем иметь низкую нагрузку при очень высоких оборотах двигателя, скажем, 6000 с едва открытой дроссельной заслонкой, или очень высокую нагрузку (WOT) при очень низких оборотах двигателя, таких как 1500 об/мин. Эти две ситуации имеют очень разные требования к времени зажигания.

Теперь давайте представим критическую переменную синхронизации кулачка. Давайте возьмем крайний пример с двигателем небольшого объема, таким как карбюраторный Ford 5.0L с большим гидравлическим роликовым кулачком с продолжительностью 230 градусов при подъеме 0,050 дюйма и 0,565 дюйма. Даже с 16-градусным начальным углом опережения, скажем, наш двигатель едва работает на холостом ходу при 8-дюймовом вакууме в коллекторе, и он поддерживается плотным гидротрансформатором, потому что в нем также есть закись азота.

Даже при степени сжатия 9,5 или 10,0:1 применение большого распределительного вала означает, что давление в цилиндре на низких скоростях будет значительно снижено по сравнению с более мягким кулачком. Этот двигатель будет реагировать на большее ускорение вакуума на крейсерских скоростях при частичной нагрузке, чтобы улучшить его управляемость и приемистость. Наш опыт показывает, что подключение системы опережения вакуума к источнику вакуума в коллекторе улучшит синхронизацию и поможет двигателю лучше работать на холостом ходу на передаче с автоматической коробкой передач. Более мягкие приложения также могут извлечь выгоду из этой идеи, но потребуют некоторых экспериментов. Некоторые компании, такие как Crane, Moroso, Pertronix и Summit Racing, предлагают регулируемые вакуумные канистры, которые позволяют настроить кривую опережения в соответствии с требованиями вашего двигателя.

Давайте воплотим эти идеи в жизнь на конкретном примере. Мы бросили очень мягкий смолл-блок 383ci в ранний El Camino, проталкивающий трансмиссию Th450 и очень тугой 11-дюймовый преобразователь. С 16-градусным начальным синхронизацией и правильно отрегулированным контуром холостого хода в карбюраторе Холли двигатель изо всех сил пытался работать на холостом ходу, а разрежение в передаче падало ниже 8 дюймов ртутного столба. Добавление большего начального времени означало серьезные изменения в распределителе HEI, чтобы ограничить механическое опережение, которое было идеальным при 20 градусах (16 начальных + 20 механических = 36 градусов).

Распределитель был оснащен регулируемой вакуумной камерой опережения, поэтому мы подключили банку к вакуумному коллектору, что добавило 14 градусов опережения и создало 30 градусов опережения на холостом ходу. Вакуум на холостом ходу мгновенно улучшился до 12 дюймов на передаче и позволил нам снизить скорость холостого хода, чтобы свести к минимуму этот раздражающий стук в передаче. Дополнительное опережение вакуума также позволило нам немного обеднить смесь холостого хода. Этот двигатель имел только сжатие 8,5: 1, поэтому он предпочитает больший угол опережения зажигания. После дополнительного вождения и настройки мы завершили эту комбинацию с 14 градусами начального, 20 градусами механического опережения и 14 градусами вакуумного опережения для 48 градусов на крейсерских скоростях по шоссе, но она отлично работает даже с 87-октановым топливом.

Каждый двигатель будет иметь различные требования к синхронизации, основанные на сочетании конструкции камеры сгорания, степени сжатия, октанового числа, угла опережения зажигания и переменных кривой зажигания. Лучший способ определить идеальную кривую — это внести небольшие изменения и оценить их в течение нескольких дней вождения, прежде чем предпринимать дальнейшие изменения. Обращайте внимание на то, что говорит вам ваш движок, и записывайте все свои изменения в блокнот.

Это всего лишь один пример, но он служит иллюстрацией того, как можно изменить угол опережения зажигания, чтобы улучшить характеристики двигателя с частичным дросселированием. Очень немногие журнальные статьи рассказывают о характеристиках двигателя с неполным дросселем, но это очень важно для уличных двигателей. Если подумать, уличный паровоз легко тратит 95 процентов срока службы при частичной нагрузке и холостом ходу. Почему бы вам не уделить время тому, чтобы ваш двигатель работал наилучшим образом там, где ему предстоит провести почти весь свой срок службы? Проведите немного времени с вашим двигателем и индикатором времени, и мы гарантируем, что вы будете рады, что сделали это.

Factoid

Оптимизация угла опережения зажигания при частичной нагрузке обычно приводит к более низкой температуре двигателя. Позднее зажигание подвергает процессу сгорания большую часть стенки цилиндра, в результате чего охлаждающая жидкость нагревается больше, поэтому двигатель работает горячее.

Все, что вам действительно нужно, это индикатор времени, блокнот и некоторые знания по настройке, чтобы создать идеальную кривую времени для любого уличного двигателя. Немного времени, потраченного на настройку кривой зажигания, может значительно улучшить характеристики любого двигателя. Это типичный механизм механического опережения на распределителе HEI с парой грузов, которые перемещаются наружу по мере увеличения скорости двигателя. Вы можете создать собственную кривую, смешав пружины из комплекта пружин вторичного рынка. Один из двух слотов указан стрелкой. Единственный способ уменьшить общее механическое продвижение — сократить длину паза. Это потребует разборки и некоторой пайки или сварки. Распределители MSD используют один паз и штифт с втулкой, удерживаемой гайкой. Изменение диаметра втулки позволяет настройщику увеличить или уменьшить величину механического продвижения. Распределители MSD поставляются с самой большой (черной) втулкой, которая минимизирует механическое продвижение, но с распределителем поставляются втулки меньшего размера. При замене втулки обязательно нанесите немного Loctite на резьбу. Мы видели, как эти гайки отваливались. Канистры с вакуумным продвижением перемещают пластину в распределителе, когда вакуум прикладывается к внутренней диафрагме. Вакуум, воздействующий на диафрагму, перемещает положение звукоснимателя, изменяя синхронизацию. Регулируемые вакуумные канистры доступны для большинства популярных дистрибьюторов и обычно отличаются восьмиугольной формой. В этом случае используется шестигранный ключ на 3/32 дюйма для регулировки скорости, с которой применяется опережение. Этот цифровой индикатор времени Innova с циферблатом обратного хода отображает общее опережение (32 градуса) и обороты двигателя (2580). Чтобы использовать этот индикатор обратного набора, нажимайте кнопки опережения (стрелка вверх) или замедления (стрелка вниз) до тех пор, пока метка ВМТ не совпадет с нулевой меткой на вкладке синхронизации двигателя. Затем этот дисплей сообщает нам, что у нас есть 32 градуса опережения при 2580 об/мин. Вот краткий совет для определения вращения на любом распределителе с вакуумным оперением. Расположите руку параллельно вакуумному баллону, как показано на рисунке. Ваши пальцы будут указывать в направлении вращения распределителя. Этот распределитель Chevrolet HEI вращается по часовой стрелке. Распределители Ford размещают вакуумный бак на противоположной стороне корпуса, что означает, что они вращаются против часовой стрелки. Просто, нет? Вы можете купить хронометрическую ленту в MSD, которая будет отображать временные метки, поэтому вам не нужна подсветка набора номера. Или вы можете сделать свою собственную ленту, как мы сделали здесь. Умножьте диаметр балансира на 3,1417 (pi) и разделите это значение на 180, чтобы получить расстояние на 2 градуса. Для балансира диаметром 8 дюймов мы округли это значение в 2 градуса до 0,140 дюйма. Это помещает 30-градусную отметку на 2,1 дюйма от нулевой отметки на ленте. Вся эта настройка предполагает, что система зажигания уже находится в пиковом состоянии. Всегда используйте высококачественную крышку распределителя с латунными соединениями, как эта деталь MSD, вместо дешевых алюминиевых и тратьте деньги на качественные провода свечей зажигания. Даже мелочи могут иметь значение. Свечи зажигания с выступающим носом (слева) перемещают искру немного ближе к середине камеры и дают небольшое преимущество по сравнению со стандартными свечами (справа). всего 32 градуса. Это соответствует механическому продвижению на 22 градуса. На графике B показана кривая вакуумного продвижения, добавляющая целых 14 градусов дополнительного времени при 18 дюймов ртутного столба. Комбинируя эти две кривые, можно получить до 46 градусов опережения при крейсерской скорости 3000 об/мин, если разрежение в коллекторе составляет 18 дюймов ртутного столба или выше (32 + 14 = 46).

5,3 л LS График зависимости времени от нагрузки

Нагрузка (процент дроссельной заслонки)	1000	2000	3000	4000	5000	6000
10%	40	50	53	52	49	44
20%	32	34	38	40	36	32
30%	24	28	31	33	32	30
40%	18	25	28	32	31	29
50%	10	16	21	26	29	29
60%	4	12	17	26	28	28
70%	-11	8	14	26	28	28
80%	-11	6	14	26	28	28
90%	-11	6	14	26	28	28
100%	-11	4	14	26	28	28

Если вы вернетесь к двум графикам, вы заметите, что они оба являются линейными (прямолинейными) кривыми. Двигатели с электронным управлением обладают преимуществом нелинейных кривых зажигания, поскольку цифровая конструкция позволяет осуществлять конечное управление опережением зажигания. Эта диаграмма представляет собой упрощенный пример временной карты на основе нагрузки, созданной для двигателя грузовика GM 5,3 л LS с октановым числом 87. Эта карта представляет собой комбинацию начального, механического и вакуумного продвижения. Вертикальная шкала представляет собой процент открытия дроссельной заслонки (нагрузки), а число оборотов в минуту представлено на горизонтальной шкале. Как и следовало ожидать, по мере увеличения нагрузки время уменьшается. В качестве крайнего примера, вы бы никогда не достигли WOT (100%) при 1000 об/мин, но если бы это произошло, вы можете увидеть, что карта минимизирует время до -11 градусов, что соответствует 11 градусам ATDC, что резко замедляется, чтобы предотвратить детонация. И наоборот, при 10-процентном открытии дроссельной заслонки при 3000 об/мин угол опережения зажигания составляет 53 градуса. Это разброс в 64 градуса.

Список деталей

Описание	№	Источник	Цена
Индикатор времени Innova с электронным циферблатом	3568	Гонки на высшем уровне	89,97 $
Кран HEI регулируемый вакуумный бак и комплект пружин	99600-1	Гонки на высшем уровне	35,40 $
Регулируемый вакуумный контейнер ACCEL HEI	31035	Гонки на высшем уровне	26,23 $
Регулируемый вакуумный контейнер Pertronix HEI	Д9006	Гонки на высшем уровне	24,97 $
Регулируемый вакуумный контейнер Summit HEI	850314	Гонки на высшем уровне	12,97 $
Стандартный двигатель SB Ford, регулируемый вакуумный контейнер	ВК192	Гонки на высшем уровне	42,97 $
Регулируемая вакуумная канистра Summit LA Mopar	850426	Гонки на высшем уровне	19,97 $
Кран GM указывает расстояние. вакуумный баллон и комплект	99601-1	Гонки на высшем уровне	35,43 $
Хронометрирующая лента MSD	8985	Гонки на высшем уровне	4,58 $

Источники

Accel Performance
216/688-8300
AccelNation.com

MSD
915/857-5200
MSDignition

Крановые кулачки
386/310-4875
CraneCa ms.com

FAST
877-334-8355
FuelAirSpark.com

Performance Distributors
901/396-5782
PerformanceDistributors.com

Pertronix
909/599-5955
Pertronix.com

Summit Гонки
800/230-3030
SummitRacing.com
