Установка головки блока цилиндров ваз 21124: Самостоятельная замена прокладки ГБЦ ВАЗ 2112 16 кл: инструкции с фото

Этапы

1. В первую очередь следует обесточить автомобиль путем снятия минусовой клеммы с АКБ.
2. Затем необходимо слить тосол в приготовленную емкость.
3. Если ремонт осуществляется после поездки, то в топливной системе необходимо сбросить давление. Для этого нужно нажать на защелку и отсоединить провода топливного насоса от других проводов.
4. На следующем этапе от выпускного коллектора необходимо отсоединить приемную трубу выхлопной системы.
5. Далее снимается термостат.
6. После откручивания гаек крепления кронштейна, его следует отвести в сторону.
7. Так как меняется только прокладка, головка демонтируется в сборе с распредвалами.
8. Вместе с головкой блока цилиндров снимается корпус подшипников и топливная рама.
9. Затем нужно отсоединить датчик, показывающий уровень давления масла в двигателе и датчик положения распредвалов.
10. Далее ослабляем болт натяжителя и снимаем зубчатый ремень ГРМ, следом снимается натяжной ролик.
11. Зубчатый шкив нужно зафиксировать, чтобы он не проворачивался. Затем следует отвернуть крепежный болт и снять его с шайбой.
12. Далее, воспользовавшись двумя отвертками, нужно снять шкив с распредвала.
13. На следующем шаге отсоединяется система охлаждения и датчик температуры ОЖ.
14. Для окончательного демонтажа на силовом агрегате с 16 клапанами нужно вывернуть согласно схеме болты и вынуть их вместе с шайбами.
15. Вместе с ГБЦ снимается старая прокладка.

    Демонтируем ГБЦ вместе с прокладкой

16. Перед установкой нового расходника поверхность в месте соединения следует очистить от остатков старой прокладки и загрязнений.
17. Резьбовые отверстия должны быть очищены от ОЖ и моторного масла.

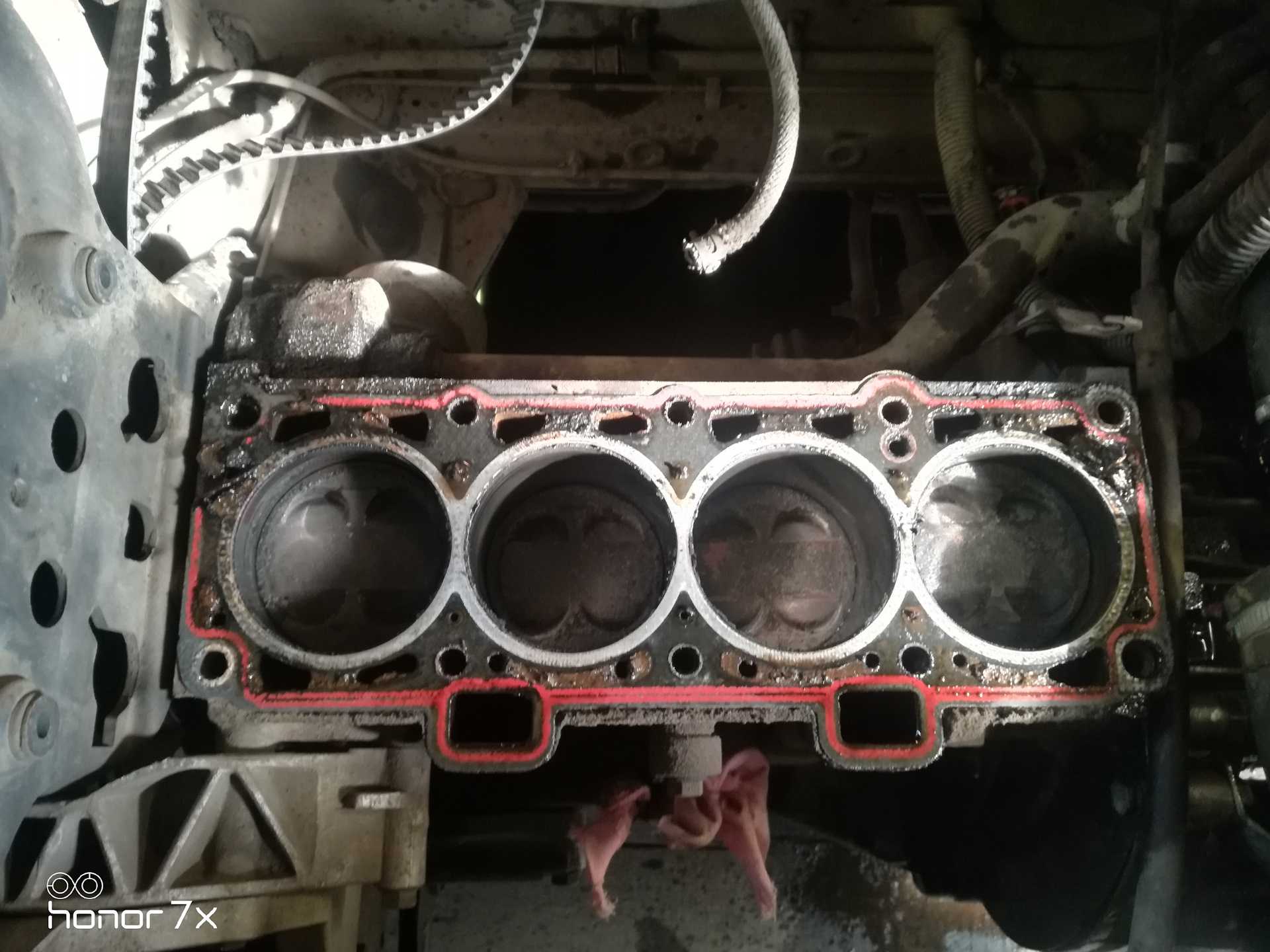

18. Новый расходник устанавливается по направляющим втулкам. Отверстие, через которое поступает масло, нужно разместить так, чтобы оно располагалось, как показано на фото.

    Отверстие с медной оконтовкой

19. Прежде чем монтировать головку блока цилиндров на место, следует проверить все метки на валах.
20. Закручиваются винты согласно схеме на фото в 4 этапа. Момент, с каким болты затягиваются, указан в инструкции по эксплуатации ВАЗ 2112.

    Схема закручивания крепежных болтов

21. Сборка осуществляется в обратной последовательности.
22. После сборки выполняется необходимая регулировка клапанов и натяжение ремня ГРМ.

Таким образом, замена прокладки ГБЦ на ВАЗ 2112 16 клапанов — несложный процесс, важно, соблюдать последовательность разборки и сборки.

Видео «Проверка прокладки ГБЦ на ВАЗ 2112»

В этом видео рассказывается, как проверить необходимость замены прокладки головки блока цилиндров.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

Как снять и ремонтировать ГБЦ двигателя ВАЗ-2112 автомобиля ВАЗ-2110

Снятие и ремонт головки блока цилиндров проводим при замене прокладки ГБЦ и ремонте клапанного механизма

Отсоединяем минусовой провод от аккумулятора, сливаем охлаждающую жидкость.

Отсоединяем трос привода дроссельной заслонки, приемную трубу, «массовые» провода с левого торца головки, разъемы датчиков температуры охлаждающей жидкости и давления масла, шланги отводящего патрубка системы охлаждения.

Снимаем ресивер с дроссельным узлом (смотрим статью – «Снятие ресивера и впускного коллектора двигателя ВАЗ-2112»).

Снимаем впускной коллектор.

Снимаем топливную рампу с форсунками и трубками (статья – «Как снять топливную рампу двигателя ВАЗ-2112 автомобиля ВАЗ-2110»).

Снимаем крышку головки цилиндров (статья – «Снятие крышки ГБЦ двигателя ВАЗ-21124 автомобиля ВАЗ-2110»).

Снимаем кронштейн задней опоры силового агрегата.

Снимаем шкивы распределительных валов (статья – «Как заменить гидротолкатели клапанов двигателя ВАЗ-2112»).

Демонтировать головку можно, не снимая впускной и выпускной коллекторы.

Шестигранником «на 10» отворачиваем десять болтов крепления головки блока цилиндров.

Вынимаем болты с шайбами.

Снимаем головку блока цилиндров.

Извлекаем прокладку ГБЦ

Устанавливаем головку на верстак

Демонтируем корпус подшипников распределительных валов, снимаем распределительные валы и вынимаем гидротолкатели (см. Замена гидротолкателей клапанов двигателя ВАЗ-2112)

Ключом «на 13» отворачиваем две гайки крепления отводного патрубка системы охлаждения.

Снимаем патрубок со шпилек.

Ключом «на 21» отворачиваем датчик указателя температуры охлаждающей жидкости.

Рассухариваем клапаны, снимаем пружины с тарелками (см. Замена маслоотражательных колпачков клапанов двигателя ВАЗ-2112).

Для упора клапанов при сжатии пружин подкладываем под их тарелки (снизу головки) деревянный брусок.

Вынимаем клапаны из направляющих втулок головки цилиндров.

Снимаем маслоотражательные колпачки с направляющих втулок и опорные шайбы пружин

Собираем и устанавливаем головку блока цилиндров в обратной последовательности.
